XR77A80L - Fernseher SONY - Kostenlose Bedienungsanleitung

Produkttyp	OLED-Fernseher
Marke	Sony
Modell	XR77A80L
Bildschirmgröße	77 Zoll (195,6 cm)
Auflösung	4K Ultra HD (3840 x 2160 Pixel)
Displaytechnologie	OLED
Prozessor	Cognitive Processor XR
Betriebssystem	Google TV
HDR-Formate	Dolby Vision, HDR10, HLG
Konnektivität	4 x HDMI (2.1), 2 x USB, Ethernet, WLAN, Bluetooth
Audioleistung	20 W + 20 W (2 Lautsprecher)
Stromverbrauch (typisch)	Ca. 400 W
Standby-Verbrauch	Weniger als 0,5 W
Gewicht (ohne Standfuß)	Ca. 35 kg
Gewicht (mit Standfuß)	Ca. 36 kg
Abmessungen (ohne Standfuß, B x H x T)	172,2 x 99,8 x 6,6 cm
Abmessungen (mit Standfuß, B x H x T)	172,2 x 101,3 x 34,0 cm
Wandmontage-Kompatibilität	VESA 300 x 300 mm (Halterung SU-WL850)
Im Lieferumfang enthalten	Fernbedienung, Batterien, Tischstandfuß, Installationsanleitung
Sicherheit	Installation durch Fachmann empfohlen; interne Magnete, Lüftungsschlitze nicht blockieren

Häufig gestellte Fragen - XR77A80L SONY

Wie groß ist der Bildschirm des Sony XR77A80L?

Der Sony XR77A80L verfügt über einen OLED-Bildschirm von 77 Zoll (195,6 cm Diagonale).

Ist der Fernseher wandmontagefähig?

Ja, er ist kompatibel mit der Wandhalterung Sony SU-WL850. Die Installation muss aus Sicherheitsgründen von einem zugelassenen Fachmann durchgeführt werden.

Welche Auflösung hat der Fernseher?

Die Auflösung ist 4K Ultra HD (3840 x 2160 Pixel) und bietet ein klares und detailliertes Bild.

Welche HDR-Formate werden unterstützt?

Der Fernseher unterstützt Dolby Vision, HDR10 und HLG für optimierte Farben und Kontraste.

Wie viele HDMI-Eingänge hat er?

Er verfügt über 4 HDMI-Eingänge (davon 2.1) zum Anschluss externer Geräte wie einer Spielkonsole oder eines Blu-ray-Players.

Wie schwer ist der Fernseher ohne Standfuß?

Das Gewicht des Fernsehers ohne Standfuß beträgt ca. 35 kg. Es wird empfohlen, ihn mit zwei Personen zu handhaben.

Wie reinige ich den OLED-Bildschirm?

Verwenden Sie ein weiches, trockenes Tuch (Mikrofaser) zur Reinigung des Bildschirms. Verwenden Sie niemals Chemikalien oder Wasser direkt auf dem Bildschirm.

Ist der Fernseher mit Sprachassistenten kompatibel?

Ja, dank Google TV können Sie den integrierten Google Assistant nutzen, um den Fernseher per Sprachbefehl zu steuern.

Welche Sicherheitsvorkehrungen sind bei der Wandmontage zu beachten?

Die Installation muss von einem zugelassenen Installateur durchgeführt werden. Die Wand muss mindestens das sechsfache Gewicht des Fernsehers tragen. Verwenden Sie die für den Wandtyp geeigneten Schrauben und Dübel.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterien (Typ AAA) und stellen Sie sicher, dass sie richtig eingelegt sind. Wenn das Problem weiterhin besteht, setzen Sie die Fernbedienung zurück, indem Sie die Batterien entfernen und 3 Sekunden lang eine Taste drücken.

BEDIENUNGSANLEITUNG XR77A80L SONY

Installationsinformationen zum Verwenden der Wandhalterung (SU-WL850) von Sony

Unterstützte Modelle\*:

* „x“/„xx“ steht für Zahlen und/oder Zeichen, die im eigentlichen Modellnamen für das jeweilige Modell eindeutig sind.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Für den Kunden

Zum Schutz des Produkts und aus Sicherheitsgründen empfiehlt Sony dringend, die Installation des Fernsehgeräts von einem Sony-Händler oder lizenzierten Fachleuten ausführen zu lassen.

Versuchen Sie nicht, das Gerät selbst zu installieren.

Für Sony-Händler und Montagefachleute

Achten Sie bei der Installation, der regelmäßigen Wartung und der Überprüfung des Produkts in erster Linie auf Sicherheit.

Zur Installation dieses Produkts sind Fachkenntnisse erforderlich, insbesondere um die Tragfähigkeit der Wand für das Gewicht des Fernsehgeräts sicherzustellen. Überlassen Sie die Montage dieses Produkts an der Wand unbedingt Sony-Händlern oder lizenzierten Fachleuten und ergreifen Sie bei der Montage geeignete Sicherheitsmaßnahmen. Sony übernimmt keine Haftung für Verletzungen bzw. Sachschäden, die durch unsachgemäßen Umgang mit dem Produkt oder eine fehlerhafte Montage entstehen.

Befolgen Sie aus Gründen der Sicherheit und der ordnungsgemäßen Installation die

Bedienungsanleitung für die Wandhalterung, das Einrichtungshandbuch für das Fernsehgerät und die Anweisungen in diesem Handbuch.

Wandhalterung

Hinweise zur Sicherheit

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.

Für den Kunden

Montieren des Fernsehgeräts an der Wand

WARNUNG

INSTALLATION DURCH EINEN FACHMANN ERFORDERLICH

Dieses Produkt sollte nur von einem professionellen Monteur installiert werden, der darin geschult ist, die Stärke der Wand zu bestimmen, die das Gewicht des Fernsehgeräts tragen muss. Wenn das Gerät während der Installation nicht ordnungsgemäß gesichert wird, kann das Fernsehgerät herunterfallen und schwerwiegende Verletzungen verursachen. Sony ist nicht haftbar für Schäden oder Verletzungen, die durch einen fehlerhaften Umgang oder die unsachgemäße Installation bzw. die Installation eines anderen als des angegebenen Produkts verursacht wurden. Ihre gesetzlichen Rechte (wenn zutreffend) sind davon nicht betroffen.

An die Sony-Händler

Zur Montage dieses Produkts sind ausreichende Fachkenntnisse erforderlich. Lesen Sie sich diese Anleitung unbedingt sorgfältig durch, um die Montagearbeiten sicher durchzuführen. Sony übernimmt keine Haftung für Schäden oder Verletzungen durch die fehlerhafte Handhabung oder eine unsachgemäße Montage. Händigen Sie diese Anleitung nach der Montage dem Kunden aus.

Diese Anleitung zeigt die richtige Handhabung des Produkts und wichtige Vorsichtshinweise, die notwendig sind, um Unfälle zu vermeiden. Es liegt in Ihrer Verantwortung, alle Anweisungen in dieser Anleitung zu lesen, sie genau zu verstehen und zu befolgen. Andernfalls kann es zu schwerwiegenden Personen- oder Sachschäden bzw. zu einem Erlöschen der Garantie kommen. Bewahren Sie diese Anleitung zum künftigen Nachschlagen auf.

Produkte von Sony wurden im Hinblick auf die Sicherheit entwickelt. Wenn die Produkte aber falsch verwendet werden, kann dies zu schwerwiegenden Verletzungen durch Feuer, Stromschlag, das Kippen des Produkts oder das Herunterfallen des Produkts führen. Beachten Sie unbedingt die Vorsichtshinweise, um solche Unfälle zu vermeiden.

VORSICHT

Angegebene Produkte

Diese Wandhalterung wurde zur Verwendungen mit den angegebenen Fernsehgeräten entwickelt. Schlagen Sie bei Fernsehgeräten in der zugehörigen Referenzanleitung nach, um sich zu vergewissern, dass die Wandhalterung verwendet werden kann.

Für den Kunden

WARNUNG

Wenn die folgenden Vorsichtshinweise nicht beachtet werden, kann es zu schwerwiegenden Verletzungen oder Tod durch Feuer, Stromschlag oder das Herunterfallen des Produkts kommen.

Überlassen Sie die Montage einem lizenzierten Fachmann und halten Sie kleine Kinder während der Montage fern.

Wenn die Wandhalterung oder das Fernsehgerät nicht korrekt montiert werden, kann es zu den folgenden Unfällen kommen. Achten Sie darauf, dass die Montage durch einen lizenzierten Fachmann ausgeführt wird.

• Das Fernsehgerät kann herunterfallen und schwerwiegenden Verletzungen wie Prellungen oder Brüche verursachen.
• Wenn die Wand, an der die Wandhalterung montiert werden soll, instabil, uneben oder nicht senkrecht zum Boden ist, kann das Gerät herunterfallen und Verletzungen oder Sachschäden verursachen. Die Wand sollte mindestens das sechsfache Gewicht des Fernsehgeräts tragen können. (Informationen zum Gewicht des Fernsehgeräts finden Sie in der Referenzanleitung des Geräts.)
• Wenn die Montage der Wandhalterung an der Wand nicht ausreichend stabil ist, kann das Gerät herunterfallen und Verletzungen oder Sachschäden verursachen.

Überlassen Sie die Umpositionierung bzw. den Abbau des Fernsehgeräts einem lizenzierten Fachmann.

Wenn andere Personen als ein lizenzierter Fachmann den Transport oder Abbau des Fernsehgeräts übernehmen, kann es herunterfallen und Verletzungen oder Sachschäden verursachen. Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 189,3 cm (75 Zoll)) nötig (außer Ägypten). Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 75 Zoll (189,3 cm)) nötig (nur Ägypten).

Entfernen Sie keine Schrauben usw., nachdem Sie das Fernsehgerät montiert haben.

Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschäden verursachen.

Nehmen Sie keine Veränderungen an Teilen der Wandhalterung vor.

Andernfalls kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen.

Montieren Sie keine Geräte außer dem angegebenen Produkt.

Diese Wandhalterung wurde nur zur Verwendungen mit dem angegebenen Produkt entwickelt. Wenn Sie andere als das angegebene Gerät montieren, kann sie herunterfallen oder brechen und Verletzungen oder Sachschäden verursachen.

Belasten Sie die Wandhalterung nur mit dem Gewicht des Fernsehgeräts. Setzen Sie das Fernsehgerät keinen Erschütterungen nach links/rechts oder oben/ unten aus.

Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschäden verursachen.

Lehnen und hängen Sie sich nicht an das Fernsehgerät.

Lehnen und hängen Sie sich nicht an das Fernsehgerät, da es auf Sie fallen und schwerwiegende Verletzungen verursachen könnte.

VORSICHT

Wenn die folgenden Vorsichtshinweise nicht beachtet werden, kann es zu Verletzungen oder Sachschäden kommen.

• Achten Sie darauf, dass Sie sich nicht die Finger einklemmen, während Sie mit der Wandhalterung arbeiten oder das Fernsehgerät drehen.
• Gehen Sie beim Schwenken des Fernsehgeräts vorsichtig vor und achten Sie darauf, dass Sie keine Personen in der Nähe treffen.
• Lagern Sie die nicht verwendeten Teile unbedingt zur künftigen Verwendung an einem sicheren Ort. Halten Sie sie von Kindern fern.

Üben Sie während der Reinigung oder Wartung keine übermäßige Gewalt auf das Produkt aus.

Üben Sie keine übermäßige Gewalt auf die Oberseite des Fernsehgeräts aus. Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschäden verursachen.

Dieses Produkt nicht in der Nähe von medizinischen Geräten aufstellen.

Dieses Produkt (einschließlich der Zubehörteile) enthält einen oder mehrere Magnete, die Herzschrittmacher, programmierbare Shunt-Ventile für die Behandlung von Hydrozephalus oder andere medizinische Geräte beeinträchtigen können. Stellen Sie dieses Produkt nicht in der Nähe von Personen auf, die solche medizinischen Geräte verwenden. Konsultieren Sie Ihren Arzt vor der Benutzung dieses Produkts, falls Sie ein solches medizinisches Gerät verwenden.

Außer Reichweite von Kindern oder beaufsichtigten Personen halten.

Dieses Produkt (einschließlich der Zubehörteile) enthält einen oder mehrere Magnete. Verschlucken von Magneten könnte ernsthafte Schäden, wie z. B. Erstickungsgefahr oder Darmverletzungen, verursachen. Falls Magnete (oder ein Magnet) verschluckt werden, konsultieren Sie unverzüglich einen Arzt.

Vorsichtshinweise

• Wenn Sie das Fernsehgerät längere Zeit verwenden, wenn es an der Wandhalterung angebracht ist, kann sich, abhängig vom Material der Wand, die Wand hinter oder über dem Fernsehgerät verfärben oder die Tapete kann sich lösen.
• Wenn die Wandhalterung nach der Montage an der Wand entfernt wird, verbleiben die Schraubenbohrungen.
• Verwenden Sie die Wandhalterung nicht an Orten, an denen sie mechanischen Vibrationen ausgesetzt ist.

Montieren der Wandhalterung

An die Sony-Händler

WARNUNG

Die folgenden Anweisungen gelten nur für Sony-Händler. Lesen Sie sich unbedingt die oben aufgeführten Sicherheitshinweise durch und achten Sie während der Montage, Wartung und Überprüfung des Produkts insbesondere auf die Sicherheit.

Installieren Sie die Wandhalterung nicht auf einer Wandfläche, bei der die Ecken der Kanten des Fernsehgeräts über die Wandfläche hinausragen.

Installieren Sie die Wandhalterung nicht auf einer Wandfläche, wie einer Säule, bei der die Ecken der Kanten des Fernsehgeräts über die Wandfläche hinausragen. Wenn eine Person oder ein Objekt gegen die vorstehende Ecke oder Seite des Fernsehgeräts stößt, kann es zu Verletzungen oder Sachschäden kommen.

Montieren Sie das Fernsehgerät nicht über oder unter einem Klimagerät.

Wenn das Fernsehgerät längere Zeit austretendem Wasser oder dem Luftstrom einer Klimaanlage ausgesetzt ist, kann es zu einem Brand, Stromschlag oder einer Fehlfunktion des Fernsehgeräts kommen.

Achten Sie darauf, die Wandhalterung entsprechend den Anweisungen in dieser Anleitung sicher an der Wand zu montieren.

Wenn Schrauben locker sind oder herausfallen, kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen. Achten Sie darauf, dass Sie passende Schrauben für das Material der Wand verwenden, und installieren Sie das Gerät sicher mit vier Schrauben mit einem Durchmesser von 8 mm (oder entsprechend).

Verwenden Sie unbedingt die mitgelieferten Schrauben und Befestigungsteile entsprechend den Anweisungen in dieser Anleitung. Wenn Sie andere Teile verwenden, kann das Fernsehgerät herunterfallen und Personenschäden oder Schäden am Fernsehgerät verursachen.

Bauen Sie die Halterung ordnungsgemäß entsprechend den in dieser Anleitung beschriebenen Schritten zusammen.

Wenn die Schrauben lose sind oder herausfallen, kann das Fernsehgerät herunterfallen und Personenschäden oder Schäden am Fernsehgerät verursachen.

Ziehen Sie die Schrauben unbedingt an den dafür vorgesehenen Positionen fest.

Andernfalls kann das Fernsehgerät herunterfallen und Personenschäden oder Schäden am Fernsehgerät verursachen.

Achten Sie darauf, das Fernsehgerät während der Montage keinen Erschütterungen auszusetzen.

Wenn das Fernsehgerät Erschütterungen ausgesetzt wird, kann es herunterfallen oder brechen. Dies kann zu Verletzungen führen.

Achten Sie darauf, das Fernsehgerät an einer Wand zu montieren, die senkrecht und eben ist.

Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen verursachen.

Sichern Sie die Kabel nach der ordnungsgemäßen Montage des Fernsehgeräts ordnungsgemäß.

Wenn sich Personen oder Gegenstände in den Kabeln verfangen, kann diese zu Verletzungen oder Schäden am Fernsehgerät führen.

Verhindern Sie, dass das Netz- oder die Verbindungskabel eingeklemmt werden.

Wenn das Netz- oder die Verbindungskabel zwischen dem Gerät und der Wand eingeklemmt werden oder gewaltsam verbogen oder verdreht werden, können die internen Adern freigelegt werden und es kann zu einem Kurzschluss oder Stromschlag kommen. Dies kann zu einem Brand oder Stromschlag führen.

Die Schrauben zur Sicherung der Wandhalterung an der Wand sind nicht mitgeliefert.

Verwenden Sie passende Schrauben für das Material und die Struktur der Wand, wenn Sie die Wandhalterung montieren.

Bevor Sie beginnen

- Die in diesem Handbuch gezeigten Abbildungen von Fernsehgeräten sind Beispiele, die zur anschaulichen Erläuterung der Bedienung dienen. Aus diesem Grund können die Abbildungen von Ihrem tatsächlichen Fernsehgerät abweichen.

Woraus besteht Ihre Wand?

Überprüfen Sie zuerst die Art der Wand, an der der Fernseher installiert werden soll.

Trockenbauwand mit Ständern

Vorsichtshinweise

• Maximale Stärke der Trockenbauwand: 16 mm.
• Stellen Sie sicher, dass die Größe der inneren Holzständer mindestens 51 mm × 102 mm als allgemeine oder 38 mm × 89 mm als Nenngröße beträgt.
• Halten Sie einen minimalen horizontalen Abstand von 406 mm zwischen den Halterungen ein.

Massivbeton oder Betonblockstein

Vorsichtshinweise

• Befestigen Sie die Wandhalterung direkt an der Massivbetonwand.
• Stellen Sie sicher, dass die Stärke der Massivbetonwand mindestens 203 mm beträgt.
• Stellen Sie sicher, dass die Größe jedes Betonblocksteins mindestens 203 mm × 203 mm × 406 mm beträgt.

Überprüfen der Teile

Mit der SU-WL850 geliefert

- Stellen Sie sicher, dass alle Teile vorhanden sind.

WM1 (×1)

Mit dem Fernsehgerät geliefert

Wandmontagebefestigung VS (×4)*

Vorbereitung der Montage

• Halten Sie für die Installation die Referenzanleitung und das Einrichtungshandbuch des Fernsehgeräts bereit.
• Überprüfen Sie die Montageposition des Fernsehgeräts.
• Halten Sie vier Schrauben mit einem Durchmesser von 8 mm und vier passende Unterlegscheiben (nicht mitgeliefert) bereit. Wählen Sie Schrauben, die für das Material der Wand geeignet sind.
• Legen Sie die folgenden Werkzeuge bereit:

*1
	5,5 mm 10 mm
*2 *3
		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	*48 mm × 60 mm	*4

*1 Nur für Trockenbauwände mit Ständern

*2 Nur für Massivbeton oder Betonblocksteine
*3 Je nach Modell
*4 Seien Sie vorsichtig bei der Auswahl der Schrauben und Unterlegscheiben

Unterlegscheibe — ≤7,5 mm

A Anbringen der Wandhalterung an Trockenbauwänden mit Ständern

Installation der Wandhalterung an der Wand

1 Legen Sie die Montageposition fest.

Stellen Sie sicher, dass an der Wand genug Platz für das Fernsehgerät ist und dass die Wand eine Tragfähigkeit von mindestens dem sechsfachen des Gewichts des Fernsehgeräts aufweist.

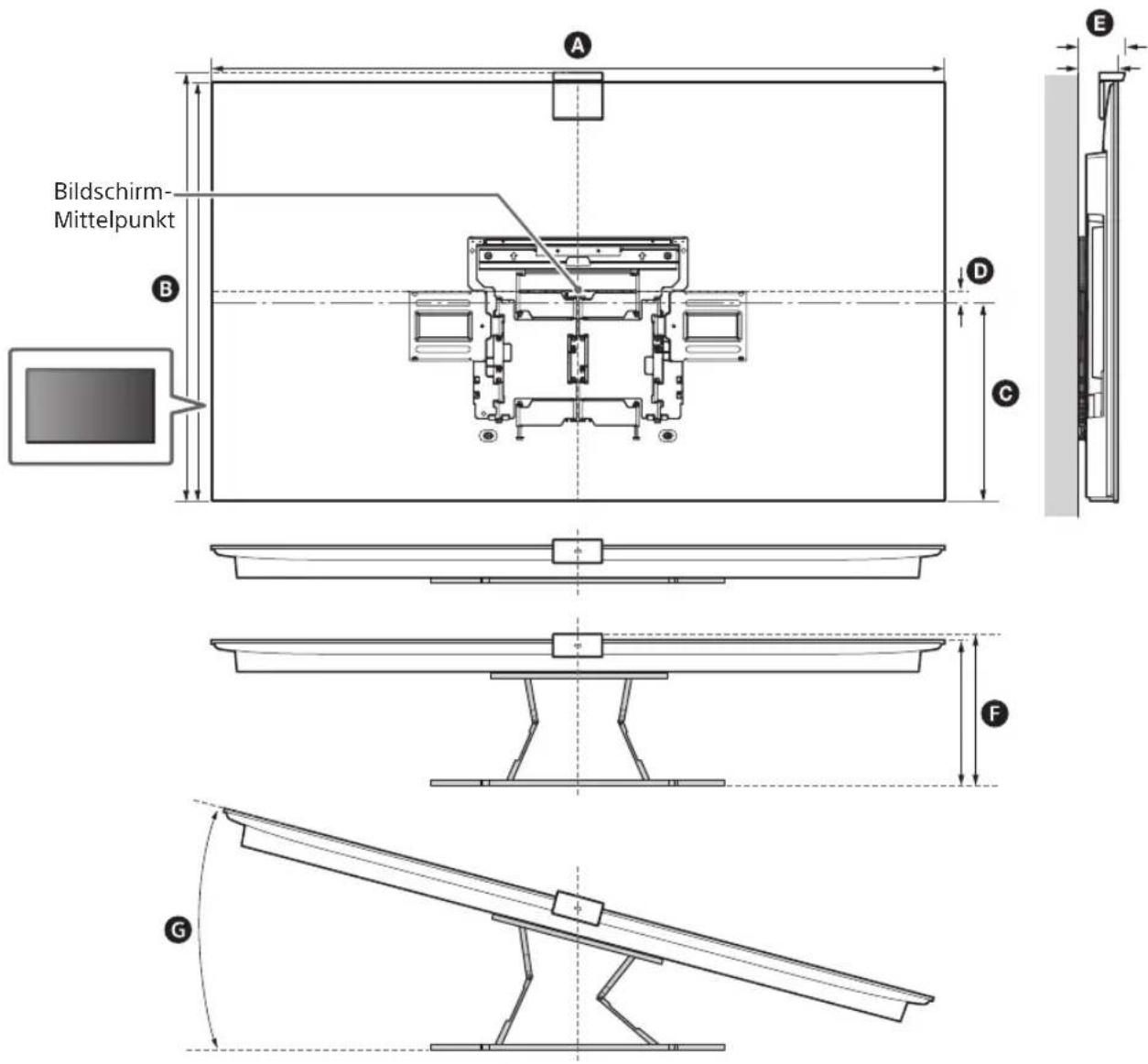

• Siehe „Maß für die Anbringung der Wandhalterung an der Wand“ auf Seite 20.
• In der Referenzanleitung zum Fernsehgerät finden Sie Informationen zum Gewicht des Fernsehgeräts.

Hinweis

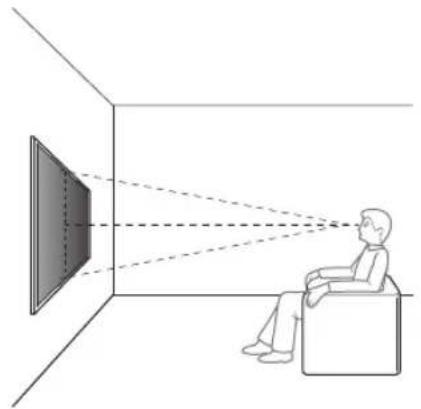

• Wenn das Fernsehgerät an der Wand montiert ist, ist die Oberkante des Fernsehgeräts leicht nach vorne geneigt.
• Wir empfehlen Ihnen, die Position des Fernsehgeräts in der entsprechenden Sitzposition zu prüfen.

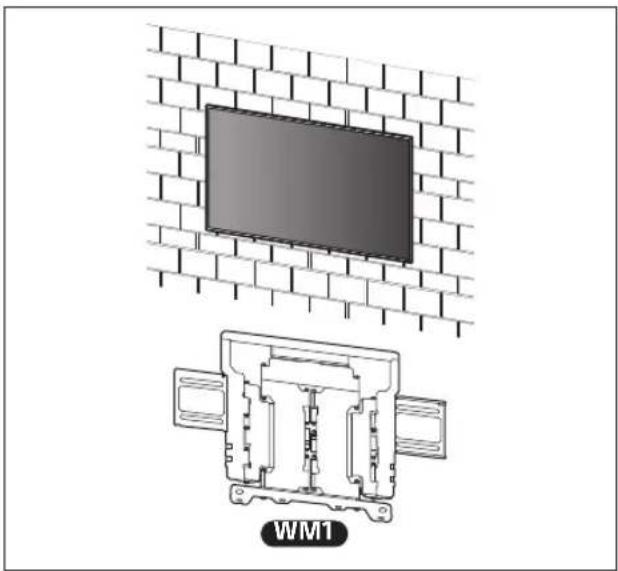

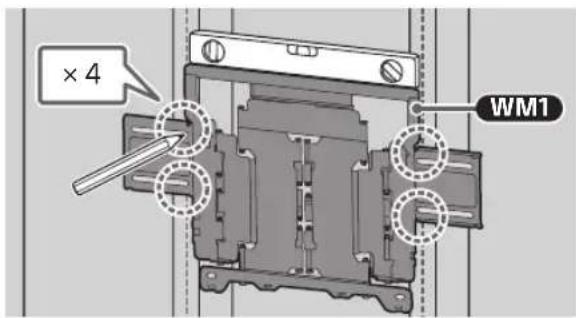

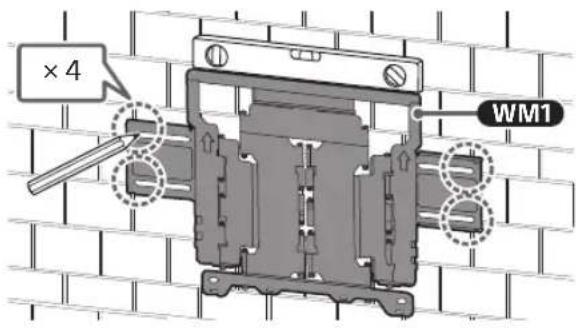

3 Richten Sie WM1 an der Wand aus und machen Sie vier Markierungen, die an den Ständern ausgerichtet sind.

× 4 WM1

Hinweis

- Verwenden Sie eine Wasserwaage, um zu prüfen, ob das Teil WM1 gerade ist.

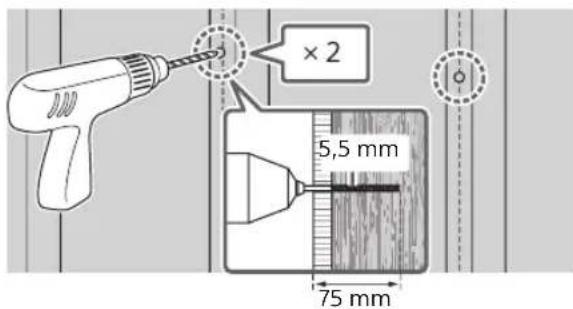

4 Bohren Sie an den Markierungen die oberen Vorbohrungen.

Stellen Sie sicher, dass die Position an der Wand, an der die Löcher gebohrt werden sollen, stark genug ist, um ein Gewicht von mindestens dem Sechsfachen des Fernsehgeräts zu tragen.

×2 5,5 mm 75 mm

Hinweis

• Die Vorbohrungen müssen auf eine Tiefe von 75 mm mit einem Bohreinsatz mit einem Durchmesser von 5,5 mm gebohrt werden.

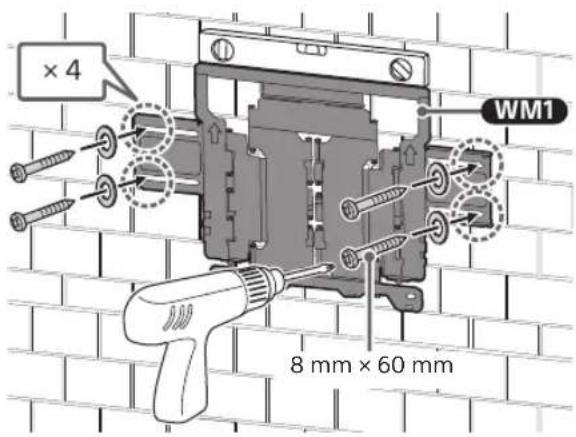

5 Bringen Sie WM1 mit geeigneten Schrauben (nicht mitgeliefert) und Unterlegscheiben (nicht mitgeliefert) an der Wand an.

×2 8 mm × 60 mm WM1

Hinweis

- Verwenden Sie eine Wasserwaage, um zu prüfen, ob das Teil WM1 gerade ist.

Vorsichtsmaßnahme

- Ziehen Sie die Holzschraube 8 mm × 60 mm nicht übermäßig fest. Ein unsachgemäßes Festziehen kann die Haltekraft der Holzschraube 8 mm × 60 mm reduzieren.

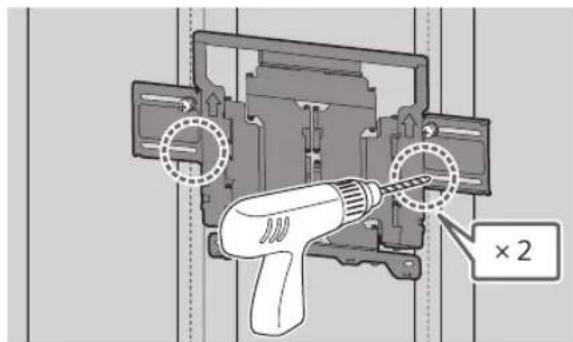

6 Bohren Sie an den Markierungen die unteren Vorbohrungen. (Beachten Sie die Bohranweisungen in Schritt 4.)

×2

7 Setzen Sie geeignete Schrauben und Unterlegscheiben in die Bohrungen ein.

WM1 × 2

Hinweis

- Verwenden Sie eine Wasserwaage, um zu prüfen, ob das Teil WM1 gerade ist.

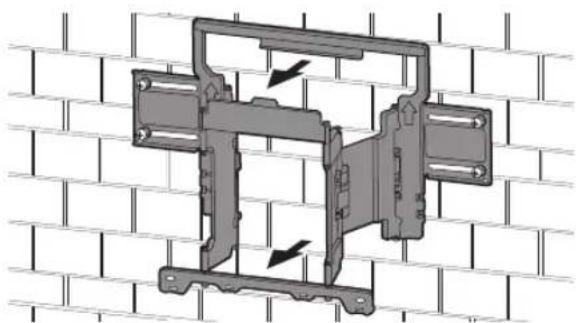

8 Ziehen Sie den Arm der Halterung bis zum Anschlag heraus.

Vorbereitung der Montage des Fernsehgeräts

Hinweis

- Bewahren Sie die abgenommenen Schrauben und nicht verwendeten Teile unbedingt an einem sicheren, für Kinder nicht zugänglichen Ort auf.

∅/X

Montieren des Fernsehgeräts an der Wand direkt nach dem Auspacken\*

* Nur für bestimmte Regionen/Länder/Modelle.

1 Entfernen Sie die Schrauben an der Rückseite des Fernsehgeräts.

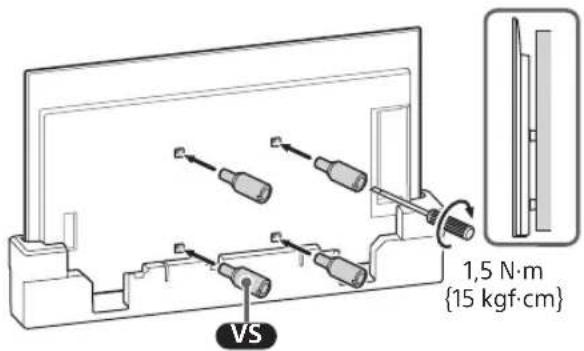

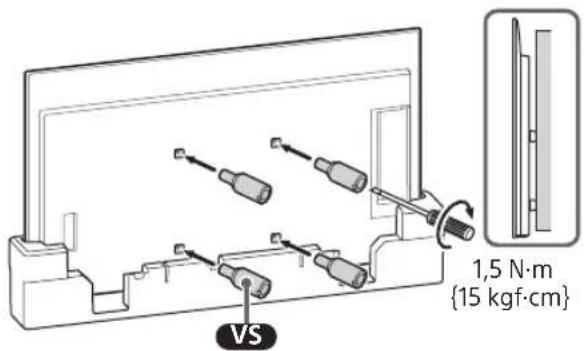

2 Befestigen Sie die Wandmontagebefestigung vs (mit dem Fernsehgerät mitgeliefert) an der Rückseite des Fernsehgeräts (parallel zur Wand).

1,5 N·m {15 kgf·cm} VS

Hinweis

- Achten Sie darauf, die Wandmontagebefestigung VS festzuschrauben, wenn Sie sie am Fernseher installieren. Verwenden Sie nur einen Schlitzschraubendreher, um die Wandmontagebefestigung VS zu installieren. Die Verwendung eines anderen Werkzeugs könnte zu einer Überdrehung der Wandmontagebefestigung VS und zur Beschädigung des Fernsehgeräts führen.

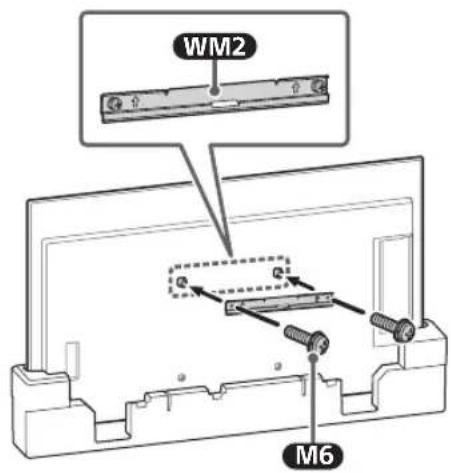

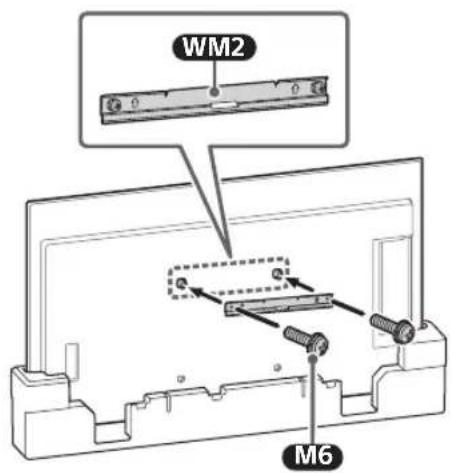

3 Bringen Sie WM2 mit M6 am Fernseher an.

WM2 M6

Montieren des Fernsehgeräts an der Wand vom Tischständer aus

1 Entfernen Sie die Anschlussabdeckung.

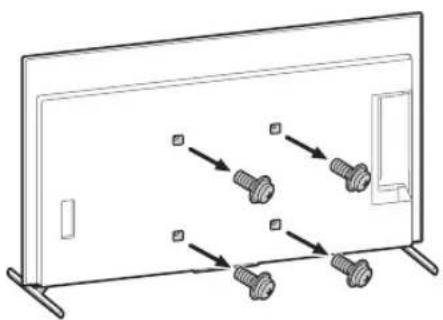

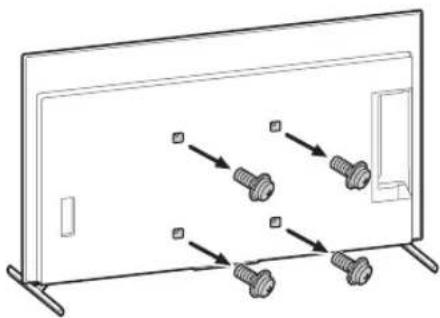

2 Entfernen Sie die Schrauben an der Rückseite des Fernsehgeräts.

3 Befestigen Sie die Wandmontagebefestigung vs (mit dem Fernsehgerät mitgeliefert) an der Rückseite des Fernsehgeräts (parallel zur Wand).

1,5 N·m {15 kgf·cm} VS

Hinweis

- Achten Sie darauf, die Wandmontagebefestigung VS festzuschrauben, wenn Sie sie am Fernseher installieren. Verwenden Sie nur einen Schlitzschraubendreher, um die Wandmontagebefestigung VS zu installieren. Die Verwendung eines anderen Werkzeugs könnte zu einer Überdrehung der Wandmontagebefestigung VS und zur Beschädigung des Fernsehgeräts führen.

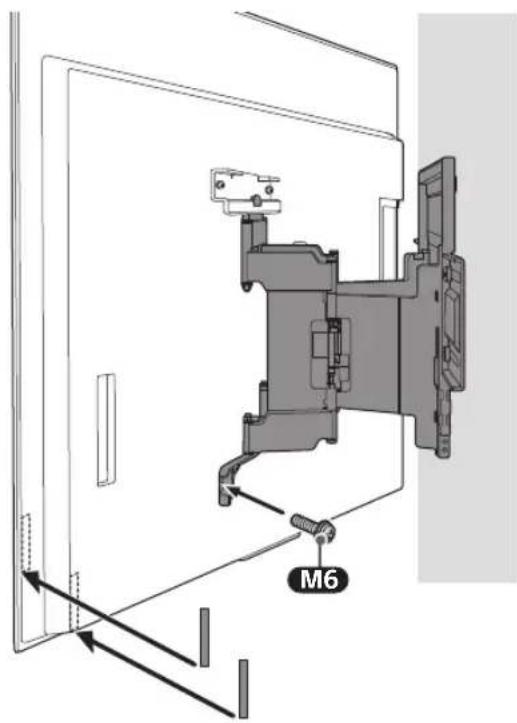

4 Bringen Sie WM2 mit M6 am Fernseher an.

WM2 M6

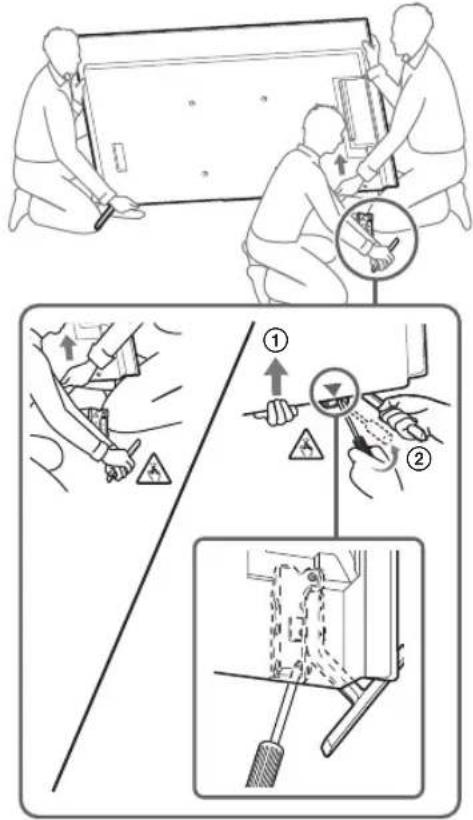

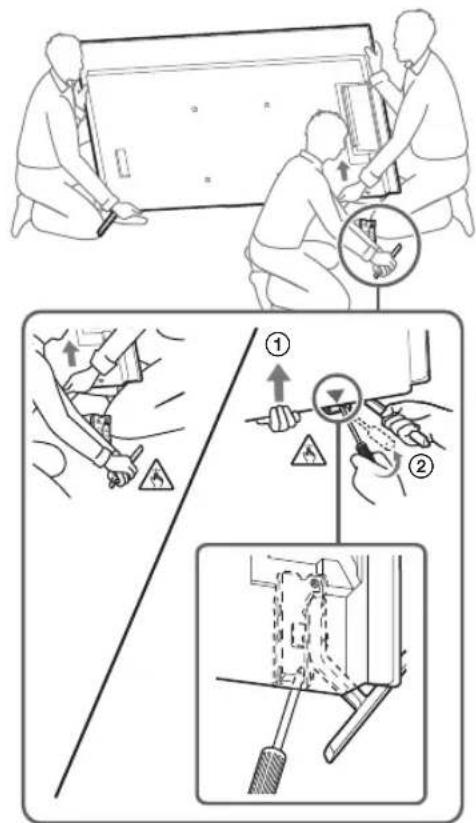

5 Nehmen Sie den Tischständer vom Fernsehgerät ab.

- Entfernen Sie immer nur eine Seite des Tischständers auf einmal. Halten Sie den Tischständer mit beiden Händen fest, während die anderen Personen das Fernsehgerät anheben.

- Wiederholen Sie den vorherigen Schritt und entfernen Sie die andere Seite des Tischständers.

Hinweis

• Zum Lösen des Tischständers sind drei oder mehr Personen erforderlich.
• Wenden Sie beim Lösen des Tischständers vom Fernsehgerät keine großen Kräfte an, anderenfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Schäden am Fernsehgerät verursachen.
• Gehen Sie bei der Handhabung des Tischständers vorsichtig vor, um das Fernsehgerät nicht zu beschädigen.
• Seien Sie vorsichtig, wenn Sie das Fernsehgerät anheben, da der Tischständer beim Abnehmen umkippen und Verletzungen verursachen kann.
• Achten Sie immer darauf, wenn Sie den Tischständer vom Fernsehgerät abnehmen, damit er nicht umkippt und die Oberfläche, auf der der Fernseher steht, beschädigt wird.

Montieren des Fernsehgeräts an der Wand

∅/X

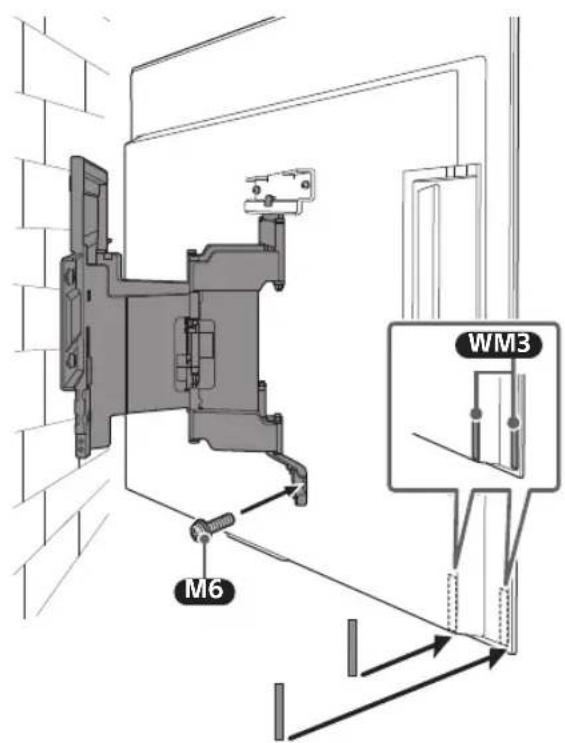

3 Schrauben Sie die linke und rechte Seite der Wandhalterung mittels M6 an und befestigen Sie WM3.

Hinweis

- Bringen Sie das WM3 nicht über den Aufklebern an.

M6 WM3

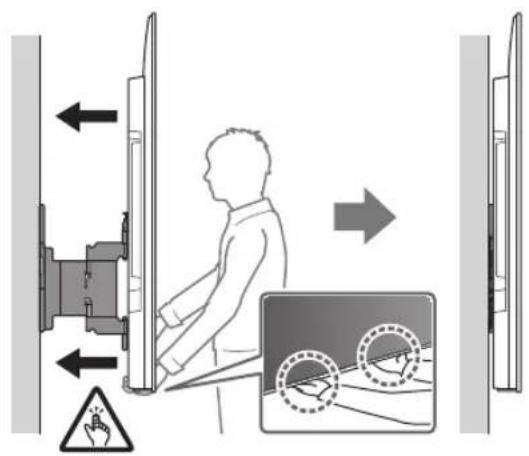

5 Wenn Sie das Fernsehgerät bewegen, halten Sie es gut an der Unterseite fest.

- Je nach Art und Anzahl der angeschlossenen Kabel lässt sich das Fernsehgerät möglicherweise nicht sehr nahe an der Wand anbringen. Dabei handelt es sich nicht um eine Fehlfunktion.

- Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 189,3 cm (75 Zoll)) nötig (außer Ägypten).

Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 75 Zoll (189,3 cm)) nötig (nur Ägypten).

Überprüfen der abgeschlossenen Montage

Überprüfen Sie die folgenden Punkte.

• Die Kabel sind nicht verdreht oder eingeklemmt.

WARNUNG

- Eine unsachgemäße Platzierung des Netzkabels usw. kann zu einem Brand oder Stromschlag durch einen Kurzschluss führen. Achten Sie darauf, die Montage bei Abschluss zur Sicherheit zu überprüfen.

Sonstige Informationen

Führen Sie die Montageschritte in umgekehrter Reihenfolge durch, wenn Sie das Fernsehgerät abnehmen.

WARNUNG

- Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 189,3 cm (75 Zoll)) nötig (außer Ägypten).

Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 75 Zoll (189,3 cm)) nötig (nur Ägypten).

B Bringen Sie die Wandhalterung an der Massivbeton- oder Betonblocksteinwand an

Installation der Wandhalterung an der Wand

1 Legen Sie die Montageposition fest.

Stellen Sie sicher, dass an der Wand genug Platz für das Fernsehgerät ist und dass die Wand eine Tragfähigkeit von mindestens dem sechsfachen des Gewichts des Fernsehgeräts aufweist.

• Siehe „Maß für die Anbringung der Wandhalterung an der Wand“ auf Seite 20.
• In der Referenzanleitung zum Fernsehgerät finden Sie Informationen zum Gewicht des Fernsehgeräts.

Hinweis

- Wenn das Fernsehgerät an der Wand montiert ist, ist die Oberkante des Fernsehgeräts leicht nach vorne geneigt.

- Wir empfehlen Ihnen, die Position des Fernsehgeräts in der entsprechenden Sitzposition zu prüfen.

2 Richten Sie WM1 an der Wand aus und machen Sie vier Markierungen.

×4 WM1

Hinweis

- Verwenden Sie eine Wasserwaage, um zu prüfen, ob das Teil WM1 gerade ist.

3 Bohren Sie Vorbohrungen an den markierten Stellen.

Stellen Sie sicher, dass die Position an der Wand, an der die Löcher gebohrt werden sollen, stark genug ist, um ein Gewicht von mindestens dem Sechsfachen des Fernsehgeräts zu tragen.

× 4 10 mm 75 mm

Hinweis

• Die Vorbohrungen müssen auf eine Tiefe von 75 mm mit einem Bohreinsatz mit einem Durchmesser von 10 mm gebohrt werden.

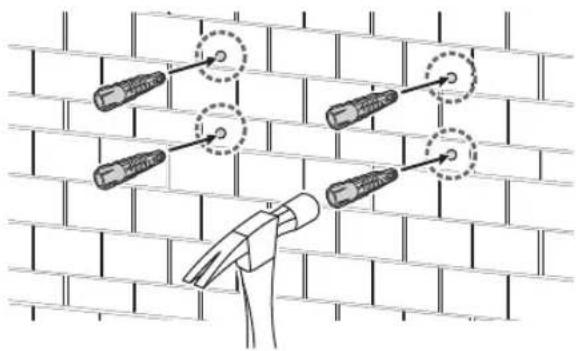

4

Bringen Sie WM1 mit geeigneten Schrauben (nicht mitgeliefert) und Unterlegscheiben (nicht mitgeliefert) an der Wand an.

×4 WM1 8 mm × 60 mm

Hinweis

- Verwenden Sie eine Wasserwaage, um zu prüfen, ob das Teil WM1 gerade ist.

Vorsichtsmaßnahme

- Ziehen Sie die Holzschraube 8 mm × 60 mm nicht übermäßig fest. Ein unsachgemäßes Festziehen kann die Haltekraft der Holzschraube 8 mm × 60 mm reduzieren.

6

Ziehen Sie den Arm der Halterung bis zum Anschlag heraus.

Vorbereitung der Montage des Fernsehgeräts

Hinweis

- Bewahren Sie die abgenommenen Schrauben und nicht verwendeten Teile unbedingt an einem sicheren, für Kinder nicht zugänglichen Ort auf.

∅/X

Montieren des Fernsehgeräts an der Wand direkt nach dem Auspacken\*

* Nur für bestimmte Regionen/Länder/Modelle.

1 Entfernen Sie die Schrauben an der Rückseite des Fernsehgeräts.

2 Befestigen Sie die Wandmontagebefestigung vs (mit dem Fernsehgerät mitgeliefert) an der Rückseite des Fernsehgeräts (parallel zur Wand).

1,5 N·m {15 kgf·cm} VS

Hinweis

- Achten Sie darauf, die Wandmontagebefestigung VS festzuschrauben, wenn Sie sie am Fernseher installieren. Verwenden Sie nur einen Schlitzschraubendreher, um die Wandmontagebefestigung VS zu installieren. Die Verwendung eines anderen Werkzeugs könnte zu einer Überdrehung der Wandmontagebefestigung VS und zur Beschädigung des Fernsehgeräts führen.

3 Bringen Sie WM2 mit M6 am Fernseher an.

WM2 M6

Montieren des Fernsehgeräts an der Wand vom Tischständer aus

1 Entfernen Sie die Anschlussabdeckung.

2 Entfernen Sie die Schrauben an der Rückseite des Fernsehgeräts.

3 Befestigen Sie die Wandmontagebefestigung vs (mit dem Fernsehgerät mitgeliefert) an der Rückseite des Fernsehgeräts (parallel zur Wand).

1,5 N·m {15 kgf·cm} VS

Hinweis

- Achten Sie darauf, die Wandmontagebefestigung VS festzuschrauben, wenn Sie sie am Fernseher installieren. Verwenden Sie nur einen Schlitzschraubendreher, um die Wandmontagebefestigung VS zu installieren. Die Verwendung eines anderen Werkzeugs könnte zu einer Überdrehung der Wandmontagebefestigung VS und zur Beschädigung des Fernsehgeräts führen.

4 Bringen Sie WM2 mit M6 am Fernseher an.

WM2 M6

5 Nehmen Sie den Tischständer vom Fernsehgerät ab.

- Entfernen Sie immer nur eine Seite des Tischständers auf einmal. Halten Sie den Tischständer mit beiden Händen fest, während die anderen Personen das Fernsehgerät anheben.

- Wiederholen Sie den vorherigen Schritt und entfernen Sie die andere Seite des Tischständers.

Hinweis

• Zum Lösen des Tischständers sind drei oder mehr Personen erforderlich.
• Wenden Sie beim Lösen des Tischständers vom Fernsehgerät keine großen Kräfte an, anderenfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Schäden am Fernsehgerät verursachen.
• Gehen Sie bei der Handhabung des Tischständers vorsichtig vor, um das Fernsehgerät nicht zu beschädigen.
• Seien Sie vorsichtig, wenn Sie das Fernsehgerät anheben, da der Tischständer beim Abnehmen umkippen und Verletzungen verursachen kann.
• Achten Sie immer darauf, wenn Sie den Tischständer vom Fernsehgerät abnehmen, damit er nicht umkippt und die Oberfläche, auf der der Fernseher steht, beschädigt wird.

Montieren des Fernsehgeräts an der Wand

∅/X

1

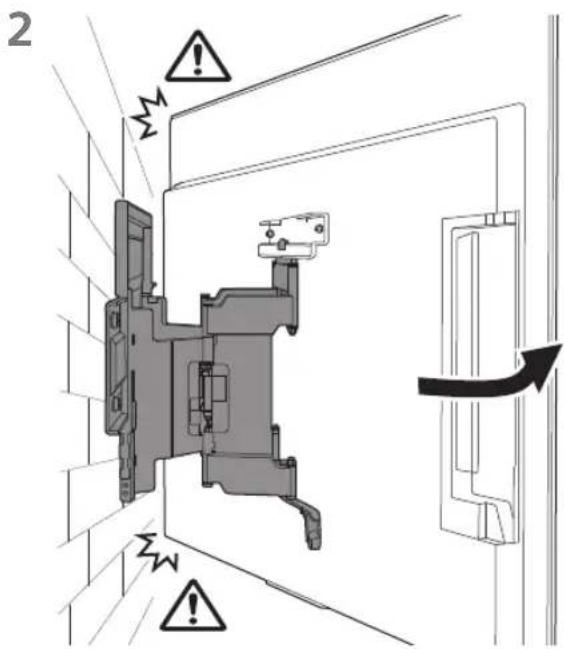

2 !

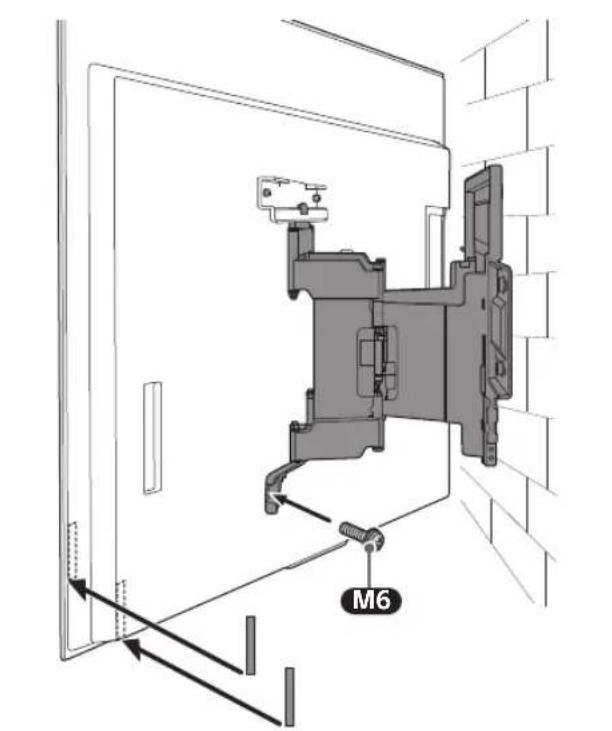

3 Schrauben Sie die linke und rechte Seite der Wandhalterung mittels M6 an und befestigen Sie WM3.

Hinweis

- Bringen Sie das WM3 nicht über den Aufklebern an.

M6 WM3

M6

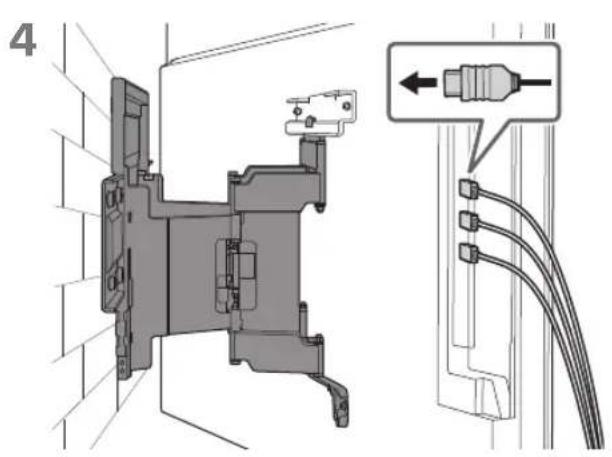

4

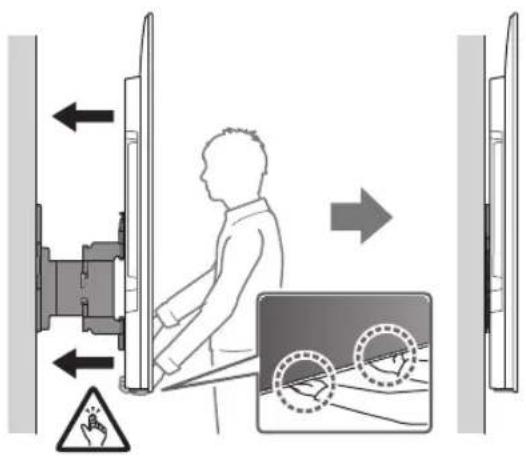

5 Wenn Sie das Fernsehgerät bewegen, halten Sie es gut an der Unterseite fest.

- Je nach Art und Anzahl der angeschlossenen Kabel lässt sich das Fernsehgerät möglicherweise nicht sehr nahe an der Wand anbringen. Dabei handelt es sich nicht um eine Fehlfunktion.

- Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 189,3 cm (75 Zoll)) nötig (außer Ägypten).

Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 75 Zoll (189,3 cm)) nötig (nur Ägypten).

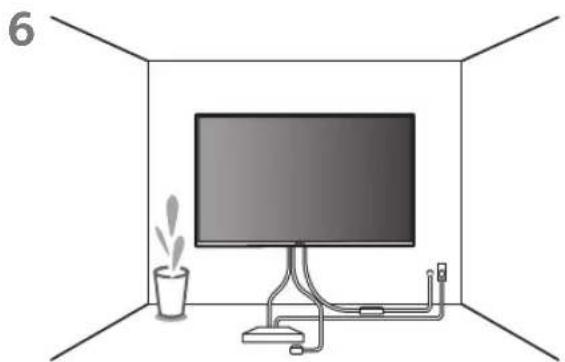

Überprüfen der abgeschlossenen Montage

Überprüfen Sie die folgenden Punkte.

• Die Kabel sind nicht verdreht oder eingeklemmt.

WARNUNG

- Eine unsachgemäße Platzierung des Netzkabels usw. kann zu einem Brand oder Stromschlag durch einen Kurzschluss führen. Achten Sie darauf, die Montage bei Abschluss zur Sicherheit zu überprüfen.

Sonstige Informationen

Führen Sie die Montageschritte in umgekehrter Reihenfolge durch, wenn Sie das Fernsehgerät abnehmen.

WARNUNG

- Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 189,3 cm (75 Zoll)) nötig (außer Ägypten).

Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 75 Zoll (189,3 cm)) nötig (nur Ägypten).

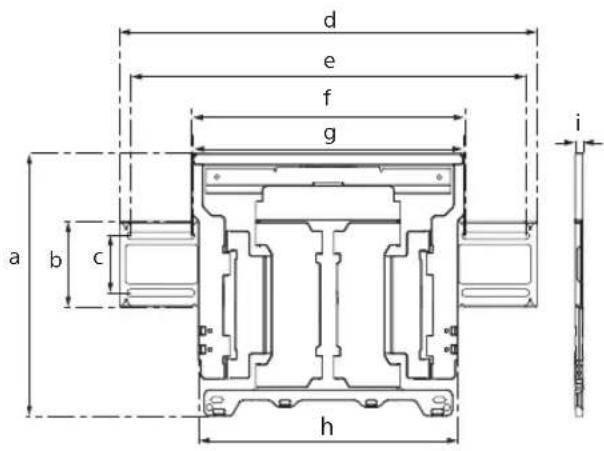

Technische Daten

WM1

d e f g a b c h i

Abmessungen: (ca.) [mm]

a : 354

b : 116

c : 77

d : 563

e : 533

f : 370

g : 368

h : 350

i : 11

Gewicht (nur Grundplatte): (ca.) [kg]

3,0

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Referenzen

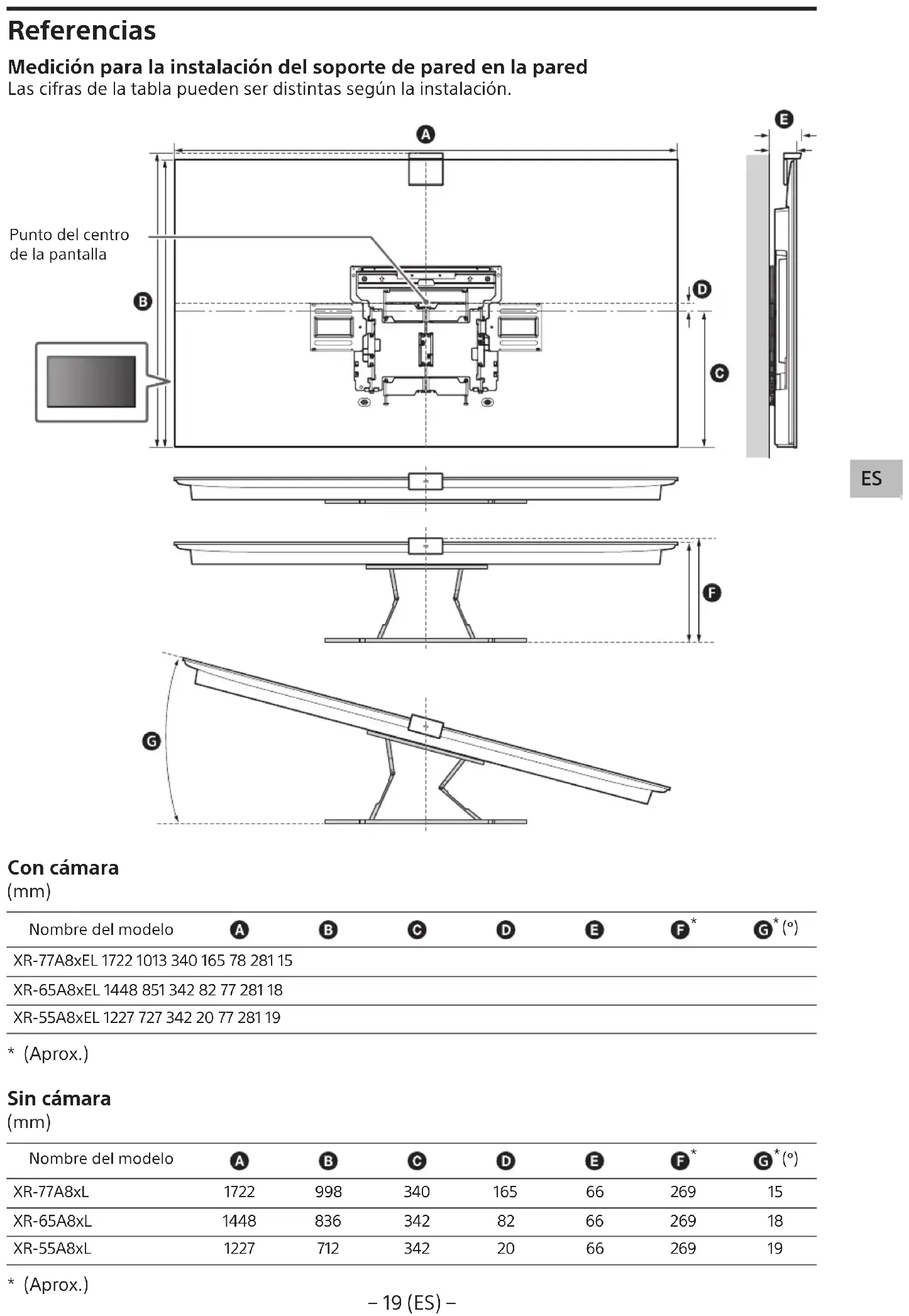

Maß für die Anbringung der Wandhalterung an der Wand

Die Angaben in der Tabelle können je nach Installation etwas variieren.

Mit Kamera

(mm)

Modellbezeichnung	A	B	C	D	E	F*	G*(°)
XR-77A8xEL 1722 1013 340 165 78 281 15
XR-65A8xEL 1448 851 342 82 77 281 18
XR-55A8xEL 1227 727 342 20 77 281 19

* (ca.)

Ohne Kamera
(mm)

Modellbezeichnung	A	B	C	D	E	F*	G*(°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (ca.)
