XR77A80L - Televízor SONY - Bezplatný návod na obsluhu

Typ produktu	OLED televízor
Značka	Sony
Model	XR77A80L
Veľkosť obrazovky	77 palcov (195,6 cm)
Rozlíšenie	4K Ultra HD (3840 x 2160 pixelov)
Technológia zobrazenia	OLED
Procesor	Cognitive Processor XR
Operačný systém	Google TV
Formáty HDR	Dolby Vision, HDR10, HLG
Konektivita	4 x HDMI (2.1), 2 x USB, Ethernet, Wi-Fi, Bluetooth
Výkon zvuku	20 W + 20 W (2 reproduktory)
Elektrická spotreba (typická)	Približne 400 W
Spotreba v pohotovostnom režime	Menej ako 0,5 W
Hmotnosť (bez stojana)	Približne 35 kg
Hmotnosť (so stojanom)	Približne 36 kg
Rozmery (bez stojana, Š x V x H)	172,2 x 99,8 x 6,6 cm
Rozmery (so stojanom, Š x V x H)	172,2 x 101,3 x 34,0 cm
Kompatibilita s nástenným montážou	VESA 300 x 300 mm (držiak SU-WL850)
Príslušenstvo v balení	Diaľkové ovládanie, batérie, stolový stojan, inštalačná príručka
Bezpečnosť	Odporúča sa inštalácia odborníkom; vnútorné magnety, nezakrývajte vetracie otvory

Často kladené otázky - XR77A80L SONY

Aká je veľkosť obrazovky Sony XR77A80L?

Sony XR77A80L má OLED obrazovku s 77 palcami (195,6 cm uhlopriečka).

Je televízor kompatibilný s nástenným montážou?

Áno, je kompatibilný s nástenným držiakom Sony SU-WL850. Inštaláciu musí vykonať autorizovaný odborník z bezpečnostných dôvodov.

Aké je rozlíšenie televízora?

Rozlíšenie je 4K Ultra HD (3840 x 2160 pixelov), poskytujúce ostrý a detailný obraz.

Aké formáty HDR sú podporované?

Televízor podporuje Dolby Vision, HDR10 a HLG pre optimalizované farby a kontrast.

Koľko HDMI vstupov má?

Má 4 HDMI vstupy (vrátane 2.1) na pripojenie externých zariadení, ako je herná konzola alebo Blu-ray prehrávač.

Aká je hmotnosť televízora bez stojana?

Hmotnosť televízora bez stojana je približne 35 kg. Odporúča sa manipulácia dvoma osobami.

Ako čistiť OLED obrazovku?

Použite mäkkú a suchú handričku (mikrovlákno) na čistenie obrazovky. Nikdy nepoužívajte chemické prostriedky ani vodu priamo na obrazovku.

Je televízor kompatibilný s hlasovými asistentmi?

Áno, vďaka Google TV môžete použiť vstavaného Google Asistenta na ovládanie televízora hlasom.

Aké sú bezpečnostné opatrenia pre nástennú montáž?

Inštaláciu musí vykonať autorizovaný inštalatér. Stena musí uniesť aspoň šesťnásobok hmotnosti televízora. Použite vhodné skrutky a hmoždinky pre daný typ steny.

Čo robiť, ak diaľkové ovládanie nefunguje?

Skontrolujte batérie (typ AAA) a uistite sa, že sú správne vložené. Ak problém pretrváva, resetujte diaľkové ovládanie vybratím batérií a stlačením tlačidla na 3 sekundy.

NÁVOD NA OBSLUHU XR77A80L SONY

Informácie týkajúce sa používania montážnej konzoly na stenu Sony (SU-WL850)

* V názvoch modelov označujú znaky „x”/„xx“ čísla alebo znaky špecifické pre jednotlivé modely.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Pre zákazníkov

Z dôvodov ochrany produktu a bezpečnosti spoločnost Sony odporúča, aby inštaláciu televízneho prijímača vykonali predajcovia spoločnosti Sony alebo licencovaní dodávatelia. Nepokúšajte sa ho nainštalovať sami.

Pre predajcov a dodávatelov spoločnosti Sony

Počas inštalácie, pravidelnej údržby a kontroly tohto produktu venujte plnú pozornosť bezpečnosti.

Inštalácia tohto produktu vyžaduje adekvátne odborné znalosti. Obzvlášť je potrebné určiť, či je stena dostatočne pevná na to, aby udržala hmotnosť televízneho prijímača. Pripevnenie tohto produktu na stenu zverte predajcom alebo licencovaným dodávatel’om spoločnosti Sony a počas inštalácie venujte náležitú pozornosť bezpečnosti. Spoločnosť Sony nezodpovedá za žiadne škody ani zranenia spôsobené nevhodnou manipuláciou alebo nesprávnou inštaláciou.

Pre bezpečnosť a správnu inštaláciu postupujte podľa návodu na obsluhu montážnej konzoly na stenu, sprievodcu nastavením televízneho prijímača a podľa pokynov v tomto návode.

Đakujeme vám za zakúpenie tohto produktu.

Pre zákazníkov

Inštaláciu tohto výrobku musí vykonať odborný montér, ktorý je vyškolený, aby dokázal stanoviť únosnost steny, či unesie hmotnost televízneho prijímača. Ak počas inštalácie nebude správne zaistený, televízny prijímač môže spadnút a spôsobit vážne poranenie. Spoločnosť Sony nie je zodpovedná za žiadnu škodu ani poranenie spôsobené nesprávnou manipuláciou alebo nesprávnou inštaláciu či nainštalovaním iného než uvedeného výrobku. Vaše zákonné práva (ak nejaké máte) nie sú dotknuté.

Pre predajcov produktov spoločnosti Sony

Montáž tohto produktu vyžaduje adekvátne odborné znalosti. V záujme zaistenia bezpečnosti pri montáži si dôkladne prečítajte tento návod na použitie. Spoločnosť Sony nezodpovedá za žiadne škody ani zranenia spôsobené nevhodnou manipuláciou alebo nesprávnou montážou. Po montáži odovzdajte tento návod zákazníkovi.

V tomto návode na použitie je znázornená správna manipulácia s produktom a dôležité bezpečnostné pokyny, účelom ktorých je predíst nehodám. Je vašou zodpovednosťou prečítať si, dôkladne pochopít a dodržiavať všetky pokyny uvedené v návode na použitie. Opomenutie môže mať za následok vážne poranenie osôb, alebo poškodenie majetku a dôjde k skončeniu platnosti záruky. Návod uschovajte pre budúce použitie.

Produkty od spoločnosti Sony boli navrhnuté s dôrazom na bezpečnosť. Ak sa však produkt použiva nesprávne, môže to mať za následok vážne zranenie následkom požiaru, zásahu elektrickým prúdom, prevrnutia výrobku alebo jeho pádu. Dodržiavajte bezpečnostné pokyny, aby sa podobným nehodám predišlo.

UPOZORNENIE

Špecifikované produkty

Táto montážna konzola na stenu je určená na použitie so špecifikovanými TV prijímačmi. Informácie o tom, či je možné montážnu konzolu na stenu použit s TV prijímačom, nájdete v referenčnej príručke.

Pre zákazníkov

VÝSTRAHA

V prípade nedodržania bezpečnostných pokynov môže dôjst k vážnemu zraneniu alebo smrti následkom požiaru, zásahu elektrickým prúdom alebo prevrhnutia výrobku.

Montáž zverte licencovanému dodávatelovi a dbajte na to, aby sa v blízkosti inštalácie nezdržiavali deti.

Ak sa montážna konzola na stenu alebo TV prijímač nenamontuje správne, môže dôjst'k nasledujúcim nehodám. Montáž zverte licencovanému dodávatelovi.

• TV prijímač by mohol spadnút a spôsobit vážne zranenia, napríklad modriny alebo zlomeniny.
• Ak je stena, na ktorú sa inštaluje montážna konzola na stenu, nestabilná, nerovná alebo nie je v pravom uhle s podlahou, jednotka môže spadnúť a spôsobit zranenie alebo škody na majetku. Stena musí uniest hmotnosť rovnajúcu sa aspoň šestnásobnej hmotnosti televízneho prijímača. (Informácie o hmotnosti TV prijímača nájdete v referenčnej príručke.)
• Ak nie je montážna konzola na stenu namontovaná dostatočne pevne, jednotka môže spadnúť a spôsobiť zranenie alebo škody na majetku.

Premiestňovanie alebo odmontovanie TV prijímača zverte licencovanému dodávatelovi.

Ak TV prijímač prenášajú alebo demontujú iné osoby ako licencovaní dodávatelia, môže spadnút a spôsobit zranenie alebo škody na majetku. Na prepravu veľkého TV prijímača sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 189,3 cm (75-palcový) a väčší TV prijímač) (s výnimkou Egypta). Na prepravu veľkého TV prijímača sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 75-palcový (189,3 cm) a väčší TV prijímač) (len Egypt).

Po namontovaní TV prijímača neodstraňujte skrutky.

V opačnom prípade môže TV prijímač spadnúť a spôsobit zranenie alebo škody na majetku.

V opačnom prípade môže montážna konzola na stenu spadnúť a spôsobit zranenie alebo škody na majetku.

Okrem špecifikovaných produktov nemontujte žiadne iné zariadenia.

Táto montážna konzola na stenu je určená na použitie iba so špecifikovanými produktmi. Ak na ňu namontujete iné zariadenie než je špecifikované, môže spadnúť alebo sa rozbit a spôsobit zranenie alebo škody na majetku.

Montážnu konzolu na stenu nezatažujte ničím okrem TV prijímača. TV prijímačom netraste dolava, doprava, nahor ani nadol.

V opačnom prípade môže TV prijímač spadnúť a spôsobit zranenie alebo škody na majetku.

O TV prijímač sa neopierajte a nevešajte sa naň.

O TV prijímač sa neopierajte a nevešajte sa naň, pretože by mohol na vás spadnúť a spôsobit vážne zranenie.

UPOZORNENIE

Ak nebudete dodržiavať nasledujúce bezpečnostné pokyny, môže dôjst k zraneniu alebo škodám na majetku.

• Pri manipulácii s montážnou konzolou na stenu alebo s televíznym prijímačom dávajte pozor, aby ste si neprivreli prsty.
• Televízny prijímač otáčajte opatrne a dávajte pozor, aby ste nezasiahli okolostojace osoby.
• Nepoužité diely uschovajte na bezpečnom mieste, pre budúce použitie. Uschovajte ich mimo dosahu detí.

Počas čistenia alebo údržby netlačte na produkt nadmernou silou.

Netlačte nadmernou silou na hornú časť TV prijímača. V opačnom prípade môže TV prijímač spadnút a spôsobit zranenie alebo škody na majetku.

Neumiestňujte tento výrobok blízko zdravotníckych prístrojov.

Tento výrobok (vrátane príslušenstva) obsahuje magnet(y), ktoré môžu rušit kardiostimulatory, programovateľné bočníkové tlakové ventily na liečbu hydrocefalu alebo iné zdravotnícke prístroje. Neumiestňujte tento výrobok blízko osôb, ktoré používajú takéto zdravotnícke prístroje. Ak použivate akýkolvek takýto zdravotnícky prístroj, pred použítím tohto výrobku sa poradte so svojím lekárom.

Uchovávajte mimo dosahu detí alebo osób pod dozorom.

Tento výrobok (vrátane príslušenstva) obsahuje magnet(y). Prehltnutie magnetov by mohlo spôsobit vážnu ujmu, ako je nebezpečenstvo zadusenia alebo zranenie čriev. Ak dôjde k prehltnutiu magnetov (alebo magnetu), ihned vyhládajte lekársku pomoc.

Upozornenie

• Ak použivate TV prijímač namontovaný na montážnu konzolu na stenu dlhodobo, v závislosti od materiálu steny sa môže zmenit farba steny za alebo nad TV prijímačom alebo sa môže odlepiť tapeta.
• Po demontáži montážnej konzoly na stenu ostanú v stene otvory na skrutky.
• Montážnu konzolu na stenu nemontujte na miesta, kde bude vystavená mechanickým vibráciám.

Montáž montážnej konzoly na stenu

Pre predajcov produktov spoločnosti Sony

VÝSTRAHA

Nasledujúce pokyny sú určené len pre predajcov produktov spoločnosti Sony. Dôkladne si prečitajte bezpečnostné pokyny uvedené vyššie a počas montáže, údržby a kontroly tohto produktu venujte mimoriadnu pozornost bezpečnosti.

Montážnu konzolu na stenu neinštalujte na povrch steny, kde budú rohy alebo strany TV prijímača vyčnievať mimo povrchu steny.

Montážnu konzolu na stenu neinštalujte na povrch steny, napríklad na pilier, kde budú rohy alebo strany TV prijímača vyčnievať mimo povrchu steny. Ak osoba alebo predmet narazí do vyčnievajúceho rohu alebo strany TV prijímača, môže dôjst k zraneniu alebo škodám na majetku.

TV prijímač nemontujte nad ani pod klimatizáciu.

Ak je TV prijímač dlhodobo vystavený unikajúcej vode alebo prúdu vzduchu z klimatizácie, môže to mať za následok požiar, zásah elektrickým prúdom alebo poruchu TV prijímača.

Montážnu konzolu na stenu namontujte bezpečne na stenu podľa nasledujúcich pokynov v tomto návode na použitie.

Ak sa ktorákolvek zo skrutiek uvolní alebo vypadne, montážna konzola na stenu môže spadnúť a spôsobíť zranenie alebo škody na majetku. Dbajte na to, aby ste použili vhodné skrutky zodpovedajúce materiálu steny a jednotku nainštalovali bezpečne pomocou štyroch skrutiek s priemerom 8 mm (alebo ekvivalentných).

Používajte len dodané skrutky a upevňovacie diely riadne podľa pokynov uvedených v tomto návode na použitie. Ak použijete náhradné diely, TV prijímač môže spadnúť a spôsobit niekomu zranenie alebo sa môže TV prijímač poškodit.

Konzolu správne zostavte podľa postupu uvedeného v tomto návode na použitie.

Ak sa ktorákolvek zo skrutiek uvoľní alebo vypadne, TV prijimač môže spadnút a spôsobit niekomu zranenie alebo sa môže TV prijimač poškodit.

Skrutky pevne utiahnite na vyznačenom mieste.

Ak tak neurobite, TV prijímač môže spadnút a spôsobit niekomu zranenie alebo sa môže TV prijímač poškodit.

TV prijímač vystavený nárazu môže spadnút alebo prasknút. To môže spôsobit' zranenie.

TV prijímač montujte na kolmú a rovnú stenu.

Ak tak neurobíte, TV prijímač môže spadnút a spôsobit zranenie.

Po správnej montáži TV prijímača pevne zaistite káble.

Ak sa do káblov zamotajú ludia alebo predmety, môže dôjst'k zraneniu alebo poškodeniu TV prijimača.

Zabráňte priškripnutiu napájacieho alebo prepojovacieho kábla.

Ked'je napájací alebo prepojovací kábel priškripnutý medzi jednotkou a stenou alebo nasilu ohnutý alebo skrútený, môžu sa odhalit vnútorné vodiče, čo môže spôsobit skrat alebo prerušenie napájania. Mohlo by dôjst k požiaru alebo zásahu elektrickým prúdom.

Skrutky potrebné na upevnenie montážnej konzoly k stene sa nedodávajú.

Na montáž montážnej konzoly na stenu použite skrutky vhodné pre materiál a konštrukciu steny.

Skôr než začnete

- Obrázky TV prijímača uvedené v tejto príručke sú príklady použité kvôli poskytnutiu jasných vysvetlení pre činnosti. Z tohto dôvodu sa obrázky môžu líšit od skutočného TV prijímača.

Z čoho je vaša stena skonštruovaná?

Najprv skontrolujte typ steny, na ktorú chcete nainštalovať televízny prijímač.

Sadrokartónová stena so stípikmi

Upozornenie

• Maximálna hrúbka sadrokartónovej steny: 16 mm.
• Rozmer vnútorných drevených stípikov musí byť aspoň 51 mm × 102 mm v prípade bežných alebo 38 mm × 89 mm v prípade úzkych.
• Medzi upínacími prvkami musí byt minimálna horizontálna vzdialenost 406 mm.

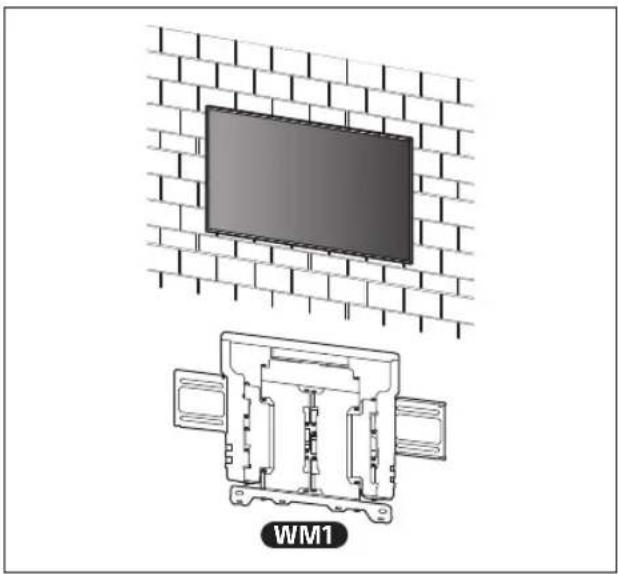

Betónový panel a stena z betónových kvádrov

Upozornenie

• Montážnu konzolu na stenu nainštalujte priamo na stenu z betónového panela.
• Hrúbka steny z betónového panela musí byť aspoň 203 mm.
• Hrúbka každého betónového kvádra musí byť aspoň 203 mm × 203 mm × 406 mm.

Kontrola dielov

- Skontrolujte, či boli dodané všetky diely.

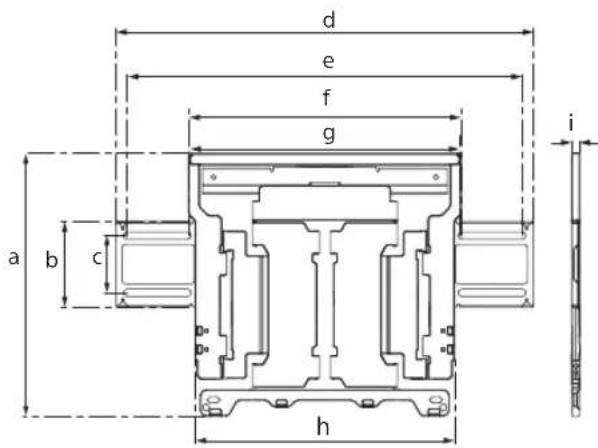

WM1 (×1)

Položky dodávané s TV prijímačom

Nadstavec pre montáž na stenu

VS (×4)*

Príprava na montáž

• Pred inštaláciou si pripravte referenčnú príručku a sprievodcu nastavením televízneho prijímača.
• Stanovte montážnu polohu TV prijímača.
• Pripravte si štyri skrutky s priemerom 8 mm a štyri vhodné podložky (nedodávajú sa). Vyberte skrutky vhodné pre materiál steny.
• Pripravte si nasledujúce náradie:

*1
	5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	*48 mm × 60 mm	*4

*1 Len v prípade sadrokartónovej steny so stípikmi

*2 Len v prípade betónového panela a steny z betónových kvádrov
*3 V závislosti od modelu
*4 Pri výbere skrutiek a podložiek dávajte pozor

Podložka ≤7,5 mm

A Pripevnenie montážnej konzoly na stenu k sadrokartónovej stene so stípikmi

Inštalácia montážnej konzoly na stenu na stenu

1 Určte miesto montáže.

Uistite sa, že sa na stene nachádza dostatočný priestor pre TV prijímač a že stena má dostatočnú nosnosť, aby uniesla minimálne šestnásobok hmotnosti TV prijímača.

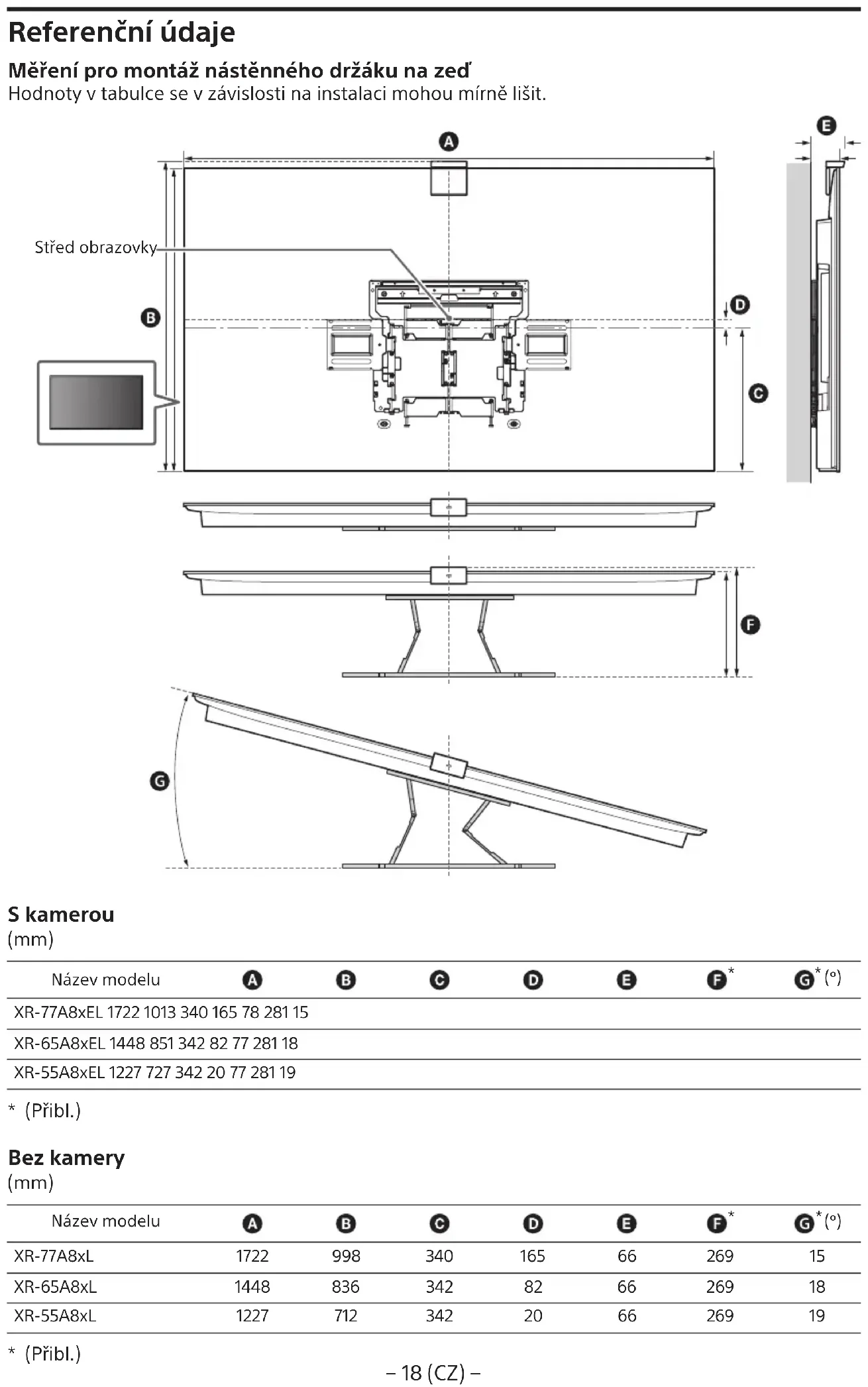

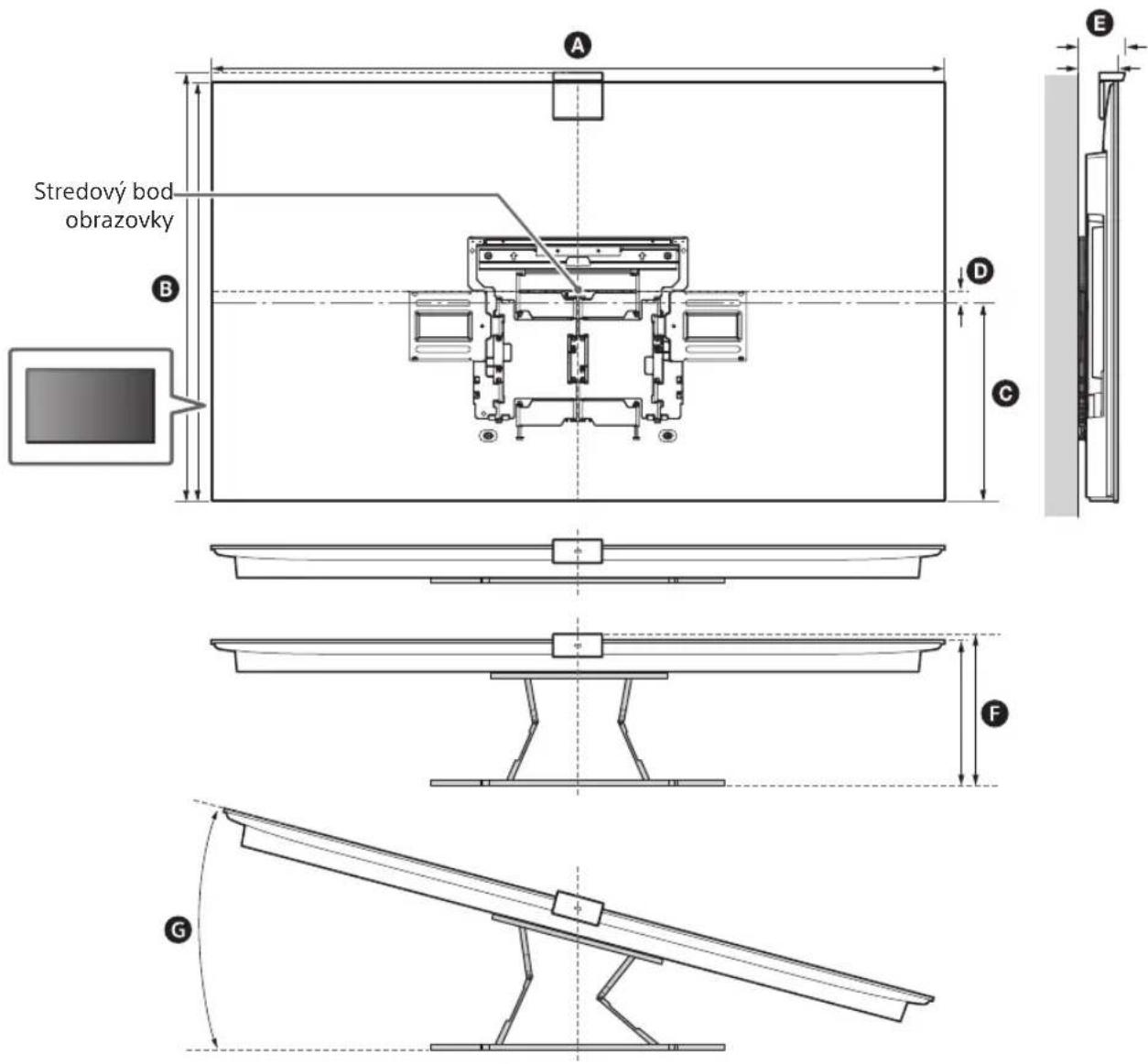

• Pozrite si „Meranie pri inštalácii montážnej konzoly na stenu“ na strane 19.
• Informácie o hmotnosti TV prijímača nájdete v referenčnej príručke TV prijímača.

Poznámka

• Ked'je televízny prijímač nainštalovaný na stene, horný okraj televízneho prijímača je mierne naklonený dopredu.
• Odporúčame vám skontrolovať polohu televízneho prijímača v prostredí, kde ho budete pozerat.

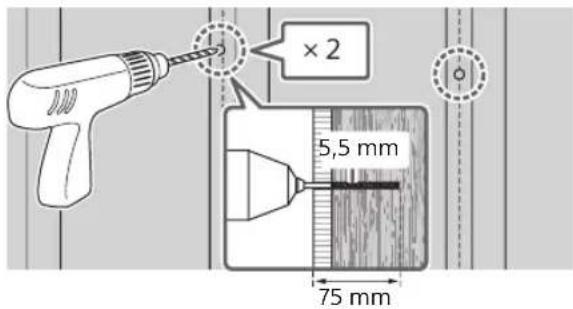

4 Na vyznačených miestach vyvrtajte horné vodiace otvory. Uistite sa, že miesto na stene na vyvrtanie dier je dostatočne pevné na to, aby unieslo hmotnosť najmenej šest’krát väčšiu ako hmotnosť TV prijímača.

×2 5,5 mm 75 mm

Poznámka

- Vodiace otvory treba vyvítať do híbky 75 mm; použite na to vrták s priemerom 5,5 mm.

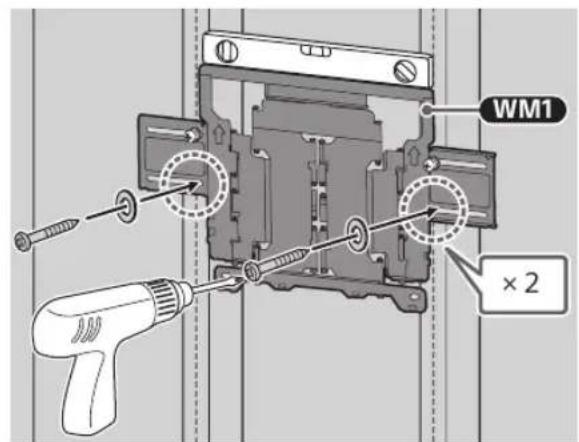

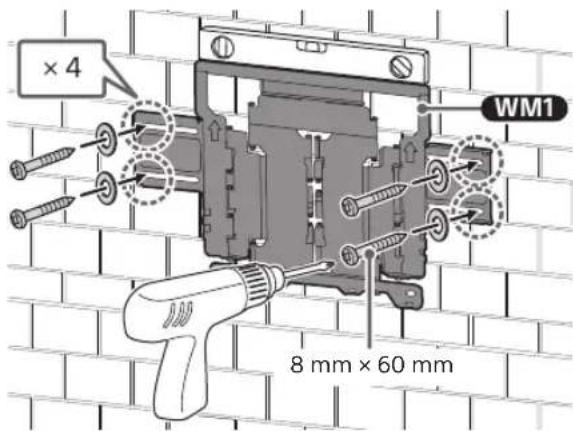

5 WM1 nainštalujte na stenu; použite na to vhodné skrutky (nedodávajú sa) a podložky (nedodávajú sa).

×2 8 mm × 60 mm WM1

Poznámka

Bezpečnostné upozornenie

- Skrutku 8 mm × 60 mm neutahujte nadmerne. Nesprávne utiahnutie by mohlo znížit pridržiavaciu schopnost' skrutky 8 mm × 60 mm.

7 Do otvorov naskrutkujte vhodné skrutky a podložky.

WM1 × 2

Poznámka

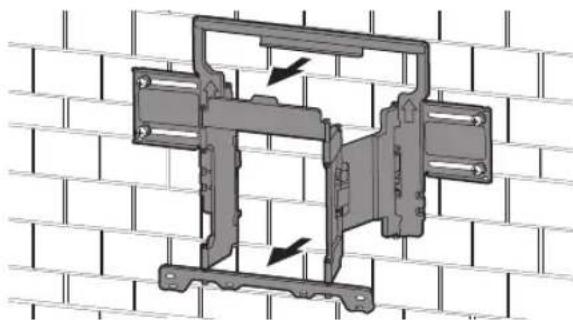

8 Rameno montážnej konzoly úplne vytiahnite.

Príprava na montáž TV prijímača

Poznámka

- Odstránené skrutky a nepoužité časti odložte na bezpečnom mieste mimo dosahu detí.

∅/X

Montáž televízneho prijímača na stenu z kartónu\*

* Len pre obmedzenú oblast/krajinu/obmedžený model.

1 Odskrutkujte skrutky zo zadnej časti TV prijímača.

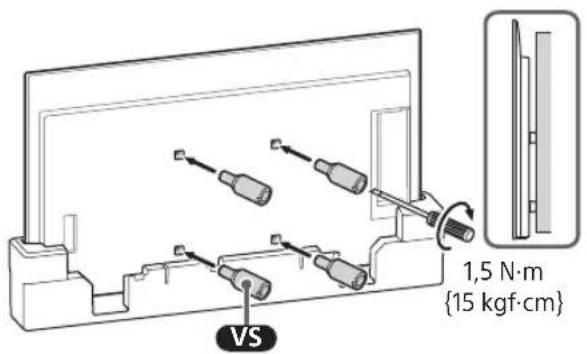

2 Pripevnite nástavec pre montáž na stenu vs (dodaný s televíznym prijímačom) na zadnú časť televízneho prijímača (aby bol rovnobežne so stenou).

VS 1,5 N·m {15 kgf·cm}

Poznámka

- Uistite sa, že nadstavec pre montáž na stenu VS je dotiahnutý, keď ho pripájate k TV prijímaču. Pri montáži nadstavca pre montáž na stenu VS používajte len plochý skrutkovač. Použitie iného nástroja by mohlo viest’ k nadmernému utiahnutiu nadstavca pre montáž na stenu VS a poškodeniu TV prijímača.

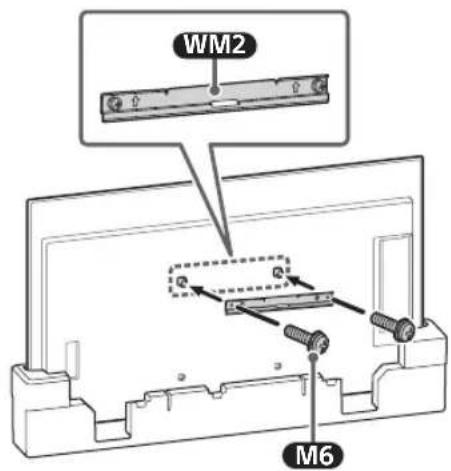

3 Pomocou WM2 namontujte televízny prijímač na M6.

WM2 M6

Montáž televízneho prijímača na stenu zo stolového stojana

1 Demontujte kryt koncoviek.

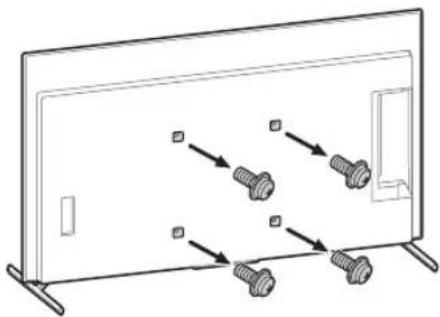

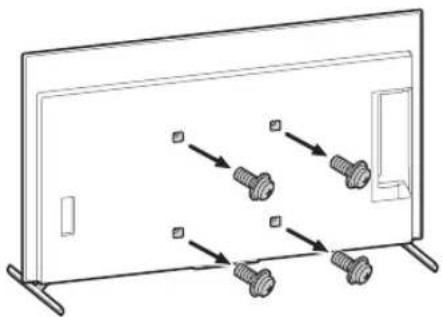

2 Odskrutkujte skrutky zo zadnej časti TV prijímača.

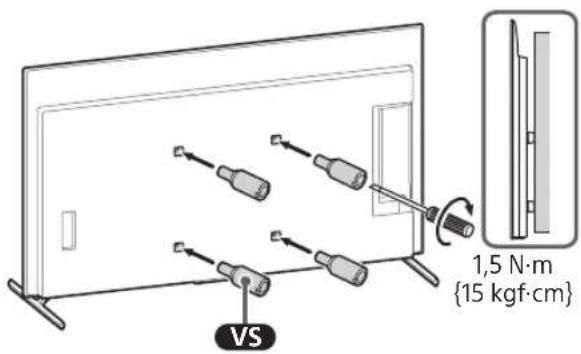

3 Pripevnite nástavec pre montáž na stenu vs (dodaný s televíznym prijímačom) na zadnú časť televízneho prijímača (aby bol rovnobežne so stenou).

1,5 N·m {15 kgf·cm}

Poznámka

- Uistite sa, že nadstavec pre montáž na stenu VS je dotiahnutý, ked'ho pripájate k TV prijímaču. Pri montáži nadstavca pre montáž na stenu VS používajte len plochý skrutkovač. Použitie iného nástroja by mohlo viest'k nadmernému utiahnutiu nadstavca pre montáž na stenu VS a poškodeniu TV prijímača.

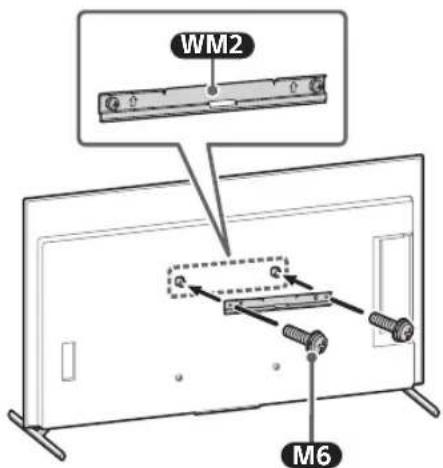

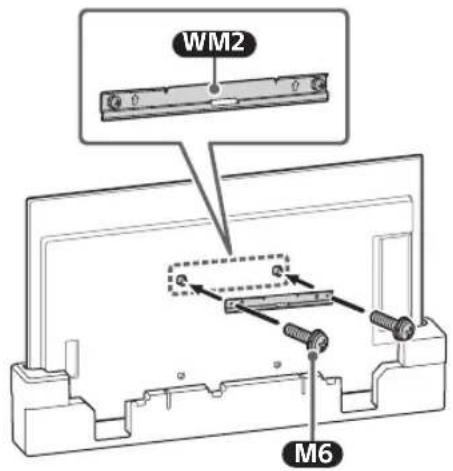

4 Pomocou WM2 namontujte televízny prijímač na M6.

WM2 M6

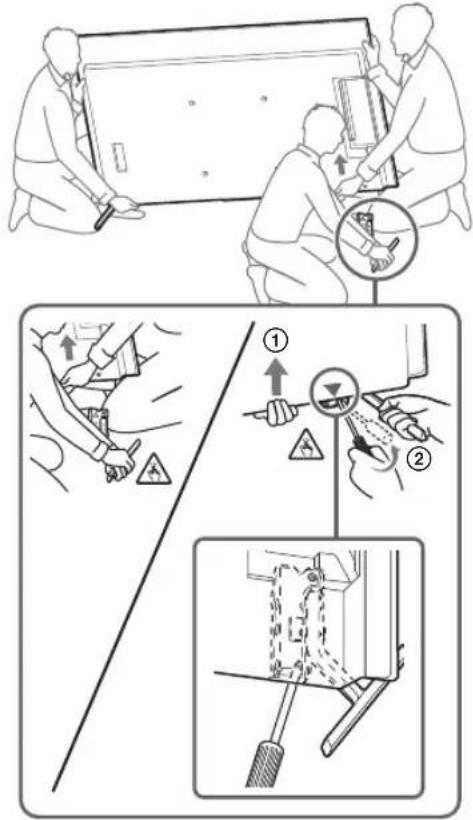

- Stolový stojan odmontujte tak, že najskôr odmontujete jednu stranu, potom druhú. Pevne držte stolový stojan bezpečne oboma rukami, kým d'alšie osoby zdvíhajú televízny prijímač.

- Zopakujte predchádzajúci krok a odmontujte druhú stranu stolového stojana.

Poznámka

• Na odpojenie stolového stojana sú potrební traja alebo viacerí l'udia.
• Dbajte na to, aby ste pri odpájaní stolového stojana od televízneho prijímača nepouživali nadmernú silu, pretože by mohlo dôjst k pádu televízneho prijímača, čo by mohlo spôsobit zranenie osôb alebo poškodenie televízneho prijímača.
• Pri manipulácii so stolovým stojanom budte opatrní, aby aby nedošlo k poškodeniu televízneho prijímača.
• Budte opatrní, ked' dvíhate televízny prijímač pri odpájaní stolového stojana – stolový stojan sa môže prevrhnút a spôsobit zranenie.
• Pri demontáži stolového stojana z televízneho prijímača budte opatrní, aby nedošlo k jeho prevrhnutiu a poškodeniu povrchu, na ktorom je televízny prijímač postavený.

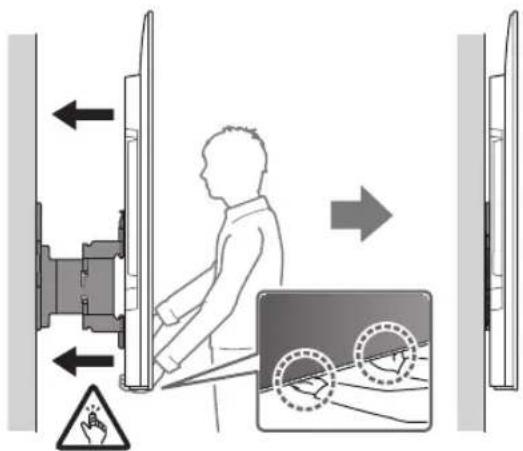

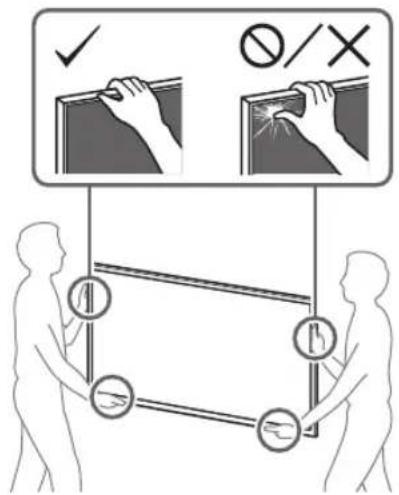

5 Pri pohybovaní s televíznym prijímačom ho pevne držte za spodnú časť.

• TV sa nemusí v blízkosti steny pohybovať v závislosti od typu a počtu pripojených káblov. Nie je to porucha.

- Na prepravu veľkého TV prijímača sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 189,3 cm (75-palcový) a väčší TV prijímač) (s výnimkou Egypta). Na prepravu veľkého TV prijímača sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 75-palcový (189,3 cm) a väčší TV prijímač) (len Egypt).

Kontrola dokončenej montáže

Skontrolujte nasledujúce:

- Káble nie sú skrútené a priškripnuté.

VÝSTRAHA

- Nesprávne umiestnenie napájacieho kábla môže zapríčinit požiar alebo zásah elektrickým prúdom spôsobený skratom. Z dôvodu bezpečnosti nezabudnite skontrolovať kompletnosť montáže.

Đalšie informácie

- Na prepravu veľkého TV prijímača sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 189,3 cm (75-palcový) a väčší TV prijímač) (s výnimkou Egypta). Na prepravu veľkého TV prijímača sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 75-palcový (189,3 cm) a väčší TV prijímač) (len Egypt).

B Namontovanie montážnej konzoly na stenu na betónový panel alebo stenu z betónových kvádrov

Inštalácia montážnej konzoly na stenu na stenu

1 Určte miesto montáže.

Uistite sa, že sa na stene nachádza dostatočný priestor pre TV prijímač a že stena má dostatočnú nosnosť, aby uniesla minimálne šestnásobok hmotnosti TV prijímača.

• Pozrite si „Meranie pri inštalácii montážnej konzoly na stenu“ na strane 19.
• Informácie o hmotnosti TV prijímača nájdete v referenčnej príručke TV prijímača.

Poznámka

• Ked'je televízny prijímač nainštalovaný na stene, horný okraj televízneho prijímača je mierne naklonený dopredu.
• Odporúčame vám skontrolovať polohu televízneho prijímača v prostredí, kde ho budete pozerat.

Uistite sa, že miesto na stene na vyvítanie dier je dostatočne pevné na to, aby unieslo hmotnosť najmenej šest’krát väčšiu ako hmotnosť TV prijímača.

× 4 10 mm 75 mm

Poznámka

- Vodiace otvory treba vyvítať do híbky 75 mm; použite na to vrták s priemerom 10 mm.

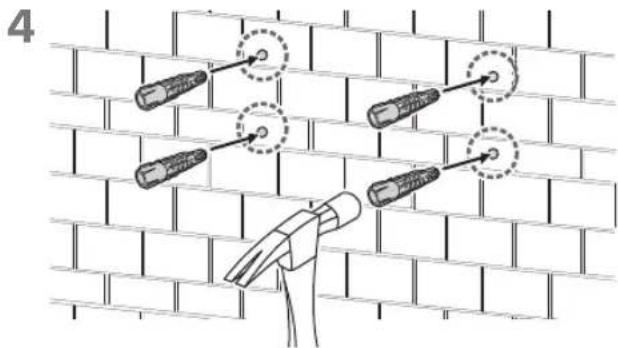

4

5 WM1 nainštalujte na stenu; použite na to vhodné skrutky (nedodávajú sa) a podložky (nedodávajú sa).

×4 WM1 8 mm × 60 mm

Poznámka

Bezpečnostné upozornenie

- Skrutku 8 mm × 60 mm neutahujte nadmerne. Nesprávne utiahnutie by mohlo znížit pridržiavaciu schopnost' skrutky 8 mm × 60 mm.

6 Rameno montážnej konzoly úplne vytiahnite.

Príprava na montáž TV prijímača

Poznámka

- Odstránené skrutky a nepoužité časti odložte na bezpečnom mieste mimo dosahu detí.

∅/X

Montáž televízneho prijímača na stenu z kartónu\*

* Len pre obmedzenú oblast/krajinu/obmedžený model.

1 Odskrutkujte skrutky zo zadnej časti TV prijímača.

2 Pripevnite nástavec pre montáž na stenu vs (dodaný s televíznym prijímačom) na zadnú časť televízneho prijímača (aby bol rovnobežne so stenou).

VS 1,5 N·m {15 kgf·cm}

Poznámka

- Uistite sa, že nadstavec pre montáž na stenu VS je dotiahnutý, keď ho pripájate k TV prijímaču. Pri montáži nadstavca pre montáž na stenu VS používajte len plochý skrutkovač. Použitie iného nástroja by mohlo viest k nadmernému utiahnutiu nadstavca pre montáž na stenu VS a poškodeniu TV prijímača.

3 Pomocou WM2 namontujte televízny prijímač na M6.

WM2 M6

Montáž televízneho prijímača na stenu zo stolového stojana

1 Demontujte kryt koncoviek.

2 Odskrutkujte skrutky zo zadnej časti TV prijímača.

3 Pripevnite nástavec pre montáž na stenu vs (dodaný s televíznym prijímačom) na zadnú časť televízneho prijímača (aby bol rovnobežne so stenou).

VS 1,5 N·m {15 kgf·cm}

Poznámka

- Uistite sa, že nadstavec pre montáž na stenu VS je dotiahnutý, keď ho pripájate k TV prijímaču. Pri montáži nadstavca pre montáž na stenu VS používajte len plochý skrutkovač. Použitie iného nástroja by mohlo viest’ k nadmernému utiahnutiu nadstavca pre montáž na stenu VS a poškodeniu TV prijímača.

4 Pomocou WM2 namontujte televízny prijímač na M6.

WM2 M6

- Stolový stojan odmontujte tak, že najskôr odmontujete jednu stranu, potom druhú. Pevne držte stolový stojan bezpečne oboma rukami, kým dálšie osoby zdvíhajú televízny prijímač.

- Zopakujte predchádzajúci krok a odmontujte druhú stranu stolového stojana.

Poznámka

• Na odpojenie stolového stojana sú potrební traja alebo viacerí l'udia.
• Dbajte na to, aby ste pri odpájaní stolového stojana od televízneho prijímača nepouživali nadmernú silu, pretože by mohlo dôjst k pádu televízneho prijímača, čo by mohlo spôsobit zranenie osób alebo poškodenie televízneho prijímača.
• Pri manipulácii so stolovým stojanom budte opatrní, aby aby nedošlo k poškodeniu televízneho prijímača.
• Budte opatrní, ked' dvíhate televízny prijímač pri odpájaní stolového stojana – stolový stojan sa môže prevrhnút a spôsobit zranenie.
• Pri demontáži stolového stojana z televízneho prijímača budte opatrní, aby nedošlo k jeho prevrhnutiu a poškodeniu povrchu, na ktorom je televízny prijímač postavený.

5 Pri pohybovaní s televíznym prijímačom ho pevne držte za spodnú čast.

• TV sa nemusí v blízkosti steny pohybovať v závislosti od typu a počtu pripojených káblov. Nie je to porucha.

- Na prepravu veľkého TV prijímača sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 189,3 cm (75-palcový) a väčší TV prijímač) (s výnimkou Egypta). Na prepravu veľkého TV prijímača sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 75-palcový (189,3 cm) a väčší TV prijímač) (len Egypt).

Kontrola dokončenej montáže

Skontrolujte nasledujúce:

- Káble nie sú skrútené a priškripnuté.

VÝSTRAHA

- Nesprávne umiestnenie napájacieho kábla môže zapríčinit požiar alebo zásah elektrickým prúdom spôsobený skratom. Z dôvodu bezpečnosti nezabudnite skontrolovať kompletnosť montáže.

Đalšie informácie

- Na prepravu velkého TV prijímača sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 189,3 cm (75-palcový) a väčší TV prijímač) (s výnimkou Egypta). Na prepravu velkého TV prijímača sú potrebné dve alebo viac osôb (tri alebo viac osôb pre 75-palcový (189,3 cm) a väčší TV prijímač) (len Egypt).

Technické údaje

WM1

d e f g i a b c h

Dizajn a technické údaje sa môžu zmenit bez upozornenia.

Referencie

Meranie pri inštalácii montážnej konzoly na stenu

Čísla v tabul'ke sa môžu v závislosti od inštalácie mierne líšit.

S kamerou

(mm)

Názov modelu	A	B	C	D	E	F*	G*(°)
XR-77A8xEL 1722 1013 340 165 78 281 15
XR-65A8xEL 1448 851 342 82 77 281 18
XR-55A8xEL 1227 727 342 20 77 281 19

* (Pribl.)

Bez kamery

(mm)

Názov modelu	A	B	C	D	E	F*	G*(°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Pribl.)
