Producttype	OLED-televisie
Merk	Sony
Model	XR77A80L
Schermdiagonaal	77 inch (195,6 cm)
Resolutie	4K Ultra HD (3840 x 2160 pixels)
Beeldschermtechnologie	OLED
Processor	Cognitive Processor XR
Besturingssysteem	Google TV
HDR-formaten	Dolby Vision, HDR10, HLG
Connectiviteit	4 x HDMI (2.1), 2 x USB, Ethernet, Wi-Fi, Bluetooth
Audiovermogen	20 W + 20 W (2 luidsprekers)
Stroomverbruik (typisch)	Ongeveer 400 W
Stroomverbruik in stand-by	Minder dan 0,5 W
Gewicht (zonder voet)	Ongeveer 35 kg
Gewicht (met voet)	Ongeveer 36 kg
Afmetingen (zonder voet, B x H x D)	172,2 x 99,8 x 6,6 cm
Afmetingen (met voet, B x H x D)	172,2 x 101,3 x 34,0 cm
Wandbevestigingscompatibiliteit	VESA 300 x 300 mm (beugel SU-WL850)
Inbegrepen accessoires	Afstandsbediening, batterijen, tafelvoet, installatiehandleiding
Veiligheid	Installatie door een professional aanbevolen; interne magneten, ventilatiesleuven niet blokkeren

Veelgestelde vragen - XR77A80L SONY

Wat is de schermdiagonaal van de Sony XR77A80L?

De Sony XR77A80L heeft een OLED-scherm van 77 inch (195,6 cm diagonaal).

Is de televisie compatibel met wandmontage?

Ja, hij is compatibel met de wandbeugel Sony SU-WL850. De installatie moet worden uitgevoerd door een erkend professional vanwege veiligheidsredenen.

Wat is de resolutie van de televisie?

De resolutie is 4K Ultra HD (3840 x 2160 pixels), wat zorgt voor een scherp en gedetailleerd beeld.

Welke HDR-formaten worden ondersteund?

De televisie ondersteunt Dolby Vision, HDR10 en HLG voor geoptimaliseerde kleuren en contrast.

Hoeveel HDMI-ingangen heeft hij?

Hij beschikt over 4 HDMI-ingangen (waarvan 2.1) om externe apparaten zoals een gameconsole of Blu-rayspeler aan te sluiten.

Wat is het gewicht van de televisie zonder voet?

Het gewicht van de televisie zonder voet is ongeveer 35 kg. Het wordt aanbevolen om hem met twee personen te verplaatsen.

Hoe reinig ik het OLED-scherm?

Gebruik een zachte, droge doek (microvezel) om het scherm te reinigen. Gebruik nooit chemicaliën of water direct op het scherm.

Is de televisie compatibel met spraakassistenten?

Ja, dankzij Google TV kunt u de geïntegreerde Google Assistent gebruiken om de televisie met uw stem te bedienen.

Wat zijn de veiligheidsmaatregelen voor wandmontage?

De installatie moet worden uitgevoerd door een erkend installateur. De muur moet minstens zes keer het gewicht van de televisie kunnen dragen. Gebruik de juiste schroeven en pluggen voor het muurtype.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer de batterijen (type AAA) en zorg ervoor dat ze correct zijn geplaatst. Als het probleem aanhoudt, reset dan de afstandsbediening door de batterijen te verwijderen en gedurende 3 seconden op een knop te drukken.

GEBRUIKSAANWIJZING XR77A80L SONY

Installatie-informatie voor de Sony-wandmontagesteun (SU-WL850)

Ondersteunde modellen\*:

* In de werkelijke modelnamen staan in plaats van "x"/"xx" nummers en/of letters die voor elk model anders zijn.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Aan de klanten

Om het apparaat te beschermen en om veiligheidsredenen raadt Sony u met klem aan de televisie te laten installeren door een Sony-dealer of een erkende installateur. Probeer de installatie niet zelf uit te voeren.

Aan Sony-dealers en installateurs

Let goed op de veiligheid tijdens installatie, periodiek onderhoud en inspectie van dit product.

Voor de installatie van dit product is de nodige expertise vereist, met name om te bepalen of de muur sterk genoeg is om het gewicht van de televisie te dragen. Laat de installatie van dit product aan een muur uitvoeren door een Sony-dealer of een erkende installateur, en let goed op de veiligheid tijdens de installatie. Sony kan niet aansprakelijk worden gesteld voor schade of letsels als gevolg van een onjuiste behandeling of installatie.

Volg voor een veilige en juiste installatie de gebruiksaanwijzing van de wandmontagesteun, de installatiehandleiding van de televisie en de aanwijzingen in deze handleiding.

Wandmontagesteun

Veiligheid

Bedankt voor uw aankoop van dit product.

Aan de klanten

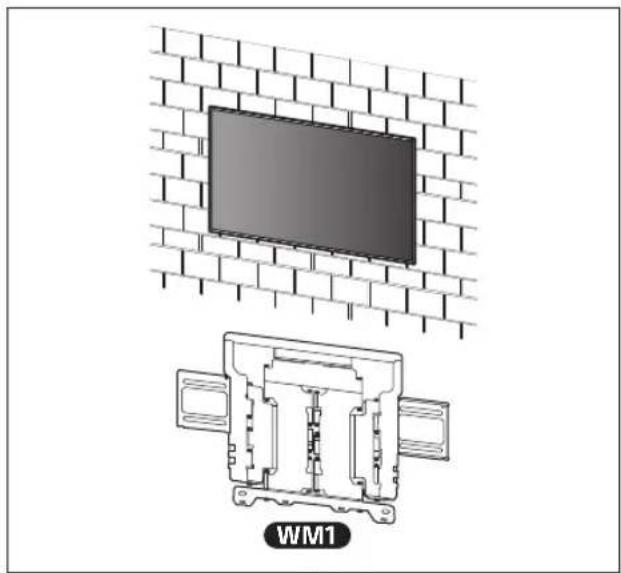

De tv aan de muur bevestigen

WAARSCHUWING

PROFESSIONELE INSTALLATIE VEREIST

Dit product mag uitsluitend worden geïnstalleerd door een erkende installateur die kan bepalen of de wand sterk genoeg is voor het gewicht van de tv. Als de steun niet goed aan de wand bevestigd wordt, dan kan de tv vallen en ernstig letsel veroorzaken. Sony is niet aansprakelijk voor schade en/of letsel als gevolg van verkeerde behandeling of onjuiste installatie, of voor installaties anders dan het vermelde product. Uw wettelijke rechten (indien van toepassing) worden niet aangetast.

Aan Sony-dealers

Om dit product te kunnen installeren is afdoende deskundigheid nodig. Lees deze gebruiksaanwijzing aandachtig door zodat u de installatie veilig kunt uitvoeren. Sony is niet aansprakelijk voor schade of letsel als gevolg van onjuist handelen of een onjuiste installatie. Geef deze gebruiksaanwijzing aan de klant nadat het product is geïnstalleerd.

In deze gebruiksaanwijzing wordt beschreven hoe het product moet worden gebruikt en worden belangrijke voorzorgsmaatregelen gegeven die vereist zijn om ongelukken te voorkomen. Het is uw verantwoordelijkheid om deze gebruiksaanwijzing goed door te lezen, alles daarin te begrijpen en alle instructies daarin te volgen. Als u deze verantwoordelijkheid niet neemt, dan kan dat resulteren in ernstig persoonlijk letsel of schade aan eigendommen, en zal de garantie komen te vervallen. Bewaar deze gebruiksaanwijzing voor toekomstig gebruik.

Bij het ontwerpen van producten houdt Sony rekening met de veiligheid. Als de producten onjuist worden gebruikt, kan dit echter ernstige letsels veroorzaken als gevolg van brand, elektrische schokken, omvallen of laten vallen van het product. Houd rekening met de veiligheidsmaatregelen om dergelijke ongevallen te voorkomen.

OPGELET

Opgegeven producten

Deze wandmontagesteun is geschikt voor gebruik met de opgegeven tv's. Voor televisies verwijzen we naar de referentiegids om na te gaan of de wandmontagesteun kan worden gebruikt.

Aan de klanten

WAARSCHUWING

Als u de volgende voorzorgsmaatregelen niet in acht neemt, kan dit leiden tot ernstige verwondingen of zelfs de dood ten gevolge van brand, elektrische schokken of het laten vallen van het product.

Besteed de installatie uit aan bevoegde installateurs en houd kleine kinderen uit de buurt tijdens de installatie.

Als de wandmontagesteun of de tv niet correct wordt geïnstalleerd, kunnen de volgende ongelukken zich voordoen. Zorg ervoor dat de installatie wordt uitgevoerd door bevoegde installateurs.

• De tv kan vallen en ernstige letsels veroorzaken, zoals kneuzingen of breuken.
• Als de muur waaraan de wandmontagesteun wordt bevestigd onstabiel of ongelijk is of niet loodrecht op de vloer staat, kan de steun vallen, met letsels of beschadiging van eigendommen tot gevolg. De wand dient sterk genoeg te zijn om minstens zesmaal het gewicht van de tv te kunnen dragen. (In de referentiegids van uw televisie vindt u het gewicht van uw televisie.)

- Als de wandmontagesteun niet stevig genoeg aan de muur wordt bevestigd, kan de steun vallen, met letsels of beschadiging van eigendommen tot gevolg.

Als u de tv wilt verplaatsen of van de steun wilt halen, moet u dit werk uitbesteden aan bevoegde installateurs.

Als andere personen dan bevoegde installateurs de tv verplaatsen of van de steun halen, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg. Er zijn twee of meer personen (drie of meer personen voor een tv van 189,3 cm (75 inch) en groter) nodig om een groot tv-toestel te vervoeren (behalve Egypte).

Er zijn twee of meer personen (drie of meer personen voor een tv van 75 inch (189,3 cm) en groter) nodig om een groot tv-toestel te vervoeren (alleen Egypte).

Verwijder de schroeven niet nadat de tv aan de steun is bevestigd.

Als u dit wel doet, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg.

Breng geen aanpassingen aan de onderdelen van de wandmontagesteun aan.

Als u dit wel doet, kan de wandmontagesteun vallen, met letsels of beschadiging van eigendommen tot gevolg.

Installeer geen andere producten dan het opgegeven product.

Deze wandmontagesteun is alleen geschikt voor gebruik met het opgegeven product. Als u andere producten dan het opgegeven product gaat installeren, kan het vallen of breken, met letsels of beschadiging van eigendommen tot gevolg.

Bevestig geen ander gewicht dan de tv aan de wandmontagesteun. Schud de tv niet van links naar rechts of op en neer.

Als u dit wel doet, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg.

Leun niet op en hang niet aan de tv.

Leun niet op en hang niet aan de tv. De tv kan op u vallen en ernstige letsels veroorzaken.

OPGELET

Als er geen rekening wordt gehouden met de volgende voorzorgsmaatregelen, kan dit letsel of beschadiging van eigendommen tot gevolg hebben.

• Pas op dat uw vingers niet bekneld raken wanneer u met de wandmontagesteun bezig bent of aan de tv-set draait.
• Wees altijd voorzichtig wanneer u de tv ronddraait zodat u geen omstaanders raakt.
• Bewaar de ongebruikte onderdelen op een veilige plaats voor later gebruik. Houd ze uit de buurt van kinderen.

Oefen niet te veel druk uit op het product als u dit reinigt of onderhoudt.

Oefen niet te veel druk uit op de bovenkant van de tv. Als u dit wel doet, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg.

Plaats dit product niet dichtbij medische apparatuur.

Dit product (inclusief de accessoires) bevat magneten die de werking kunnen hinderen van een pacemaker, programmeerbare shunt-ventielen voor de behandeling van hydrocefalie (waterhoofd), of andere medische apparatuur. Plaats dit product niet dichtbij mensen die dergelijke medische apparatuur gebruiken. Raadpleeg uw arts voordat u dit product gebruikt in het geval u dergelijke medische apparatuur gebruikt.

Houd buiten het bereik van kinderen of personen die onder toezicht staan.

Dit product (inclusief de accessoires) bevat magneten. Wanneer een magneet wordt ingeslikt, kan dit ernstige schade veroorzaken, zoals kans op verstikking of beschadiging van de darmen. In het geval één of meerdere magneten is ingeslikt, raadpleegt u onmiddellijk een arts.

Voorzorgsmaatregelen

• Als u de tv langere tijd gebruikt terwijl deze aan de wandmontagesteun is bevestigd, kan de muur achter of boven de tv verkleuren en kan het behang losraken, afhankelijk van het materiaal waarvan de muur is gemaakt.
• Als u de wandmontagesteun verwijdert nadat u deze aan de muur hebt bevestigd, dan blijven de schroefgaten zichtbaar.
• Gebruik de wandmontagesteun niet op plaatsen waar deze wordt blootgesteld aan mechanische trillingen.

De wandmontagesteun installeren

Aan Sony-dealers

WAARSCHUWING

De volgende instructies gelden enkel voor Sony-dealers. Lees zeker de bovenstaande veiligheidsmaatregelen en schenk extra aandacht aan de veiligheid tijdens de installatie, het onderhoud en de controle van dit product.

Installeer de wandmontagesteun niet op een muuroppervlak waarbij de hoeken of de zijkanten van de tv de wand niet raken.

Installeer de wandmontagesteun niet op muuroppervlakken, zoals een pilaar, waarbij de hoeken of de zijkanten van de tv de wand niet raken. Als een persoon of voorwerp tegen een uitstekende hoek of zijkant van de tv botst, kan dit letsels of beschadiging van eigendommen tot gevolg hebben.

Installeer de tv niet boven of onder een airconditioner.

Als de tv voor langere tijd wordt blootgesteld aan waterlekkage of luchtcirculatie van een airconditioner, kan dit brand, elektrische schokken of een storing van de tv tot gevolg hebben.

Bevestig de wandmontagesteun stevig aan de muur volgens de instructies in deze gebruiksaanwijzing.

Als een van de schroeven los zit of valt, kan de wandmontagesteun vallen, met letsels of beschadiging van eigendommen tot gevolg. Zorg ervoor dat u de juiste schroeven gebruikt voor het type muur en bevestig het apparaat stevig met vier schroeven van 8 mm diameter (of gelijkwaardig).

Gebruik de bijgeleverde schroeven en montageonderdelen op de juiste manier volgens de instructies in deze gebruiksaanwijzing. Als u andere onderdelen gebruikt, kan de tv vallen, met lichamelijke letsels of beschadiging van de tv tot gevolg.

Zorg ervoor dat u de steun correct monteert volgens de instructies in deze gebruiksaanwijzing.

Als een van de schroeven los zit of valt, kan de tv vallen, met lichamelijke letsels of beschadiging van de tv tot gevolg.

Draai de schroeven stevig vast op de aangegeven plaats.

Als u dit niet doet, kan de tv vallen, met lichamelijke letsels of beschadiging van de tv tot gevolg.

Stel de tv niet bloot aan schokken tijdens de installatie.

Als de tv wordt blootgesteld aan schokken, kan die vallen of breken. Dit kan letsels tot gevolg hebben.

Bevestig de tv aan een vlakke muur die loodrecht op de vloer staat.

Als u dit niet doet, kan de tv vallen, met letsels tot gevolg.

Bundel de kabels goed samen na het installeren van de tv.

Als mensen of voorwerpen blijven haperen aan de kabels, kan dit letsels of beschadiging van de tv tot gevolg hebben.

Zorg ervoor dat het netsnoer en de verbindingskabel niet geklemd raken.

Als het netsnoer of de verbindingskabel geklemd raakt tussen de steun en de muur of als een van beide met kracht gebogen of gedraaid is, kan de interne bedrading worden blootgelegd, waardoor er kortsluiting of een stroomonderbreking kan worden veroorzaakt. Dit kan brand of elektrische schokken tot gevolg hebben.

De schroeven die u nodig hebt om de wandmontagesteun te bevestigen, zijn niet bijgeleverd.

Gebruik voor het bevestigen van de wandmontagesteun schroeven die geschikt zijn voor het materiaal en de structuur van de muur.

Voor u aan de slag gaat

- De illustraties van de tv die in deze handleiding worden getoond, zijn voorbeelden die worden gebruikt om de handelingen te verduidelijken. Daarom kunnen de afbeeldingen afwijken van uw werkelijke tv.

Waaruit bestaat de muur?

Ga eerst na aan welk type muur u de tv zult bevestigen.

Gipsplaatwand met stijlen

Voorzorgsmaatregelen

• Maximale dikte van de gipsplaten: 16 mm.
• Zorg ervoor dat het formaat van de houten stijlen minstens 51 mm × 102 mm bedraagt voor normaal of 38 mm × 89 mm voor nominaal.
• Zorg voor minstens 406 mm horizontale afstand tussen de bevestigingsstukken.

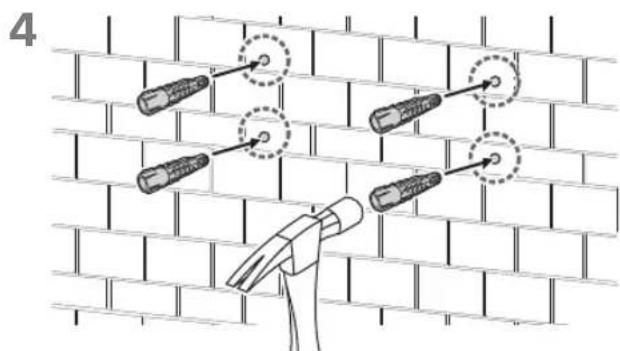

Massief beton of betonstenen

Voorzorgsmaatregelen

• Bevestig de wandmontagesteun rechtstreeks aan de muur uit massief beton.
• Zorg ervoor dat muur uit massief beton minstens 203 mm dik is.
• Zorg ervoor dat het formaat van elke betonsteen minstens 203 mm × 203 mm × 406 mm bedraagt.

De onderdelen controleren

Bijgeleverd bij SU-WL850

- Ga na of alle onderdelen bijgeleverd zijn.

WM1 (×1)

Bijgeleverd bij de tv

Bevestigingsplaat voor wandmontage VS (×4)*

De voorbereidingen treffen voor de installatie

• Houd de referentiegids en de installatiehandleiding van de televisie bij de hand vóór de installatie.
• Bepaal waar u de tv zult installeren.
• Voorzie vier schroeven met een diameter van 8 mm en vier onderlegringen (niet bijgeleverd). Gebruik schroeven die geschikt zijn voor het materiaal van de muur.
• Bereid het volgende gereedschap voor:

*1
	5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	*48 mm × 60 mm	*4

*1 Alleen voor gipsplaatwand met stijlen

*2 Alleen voor massief beton en betonstenen
*3 Afhankelijk van de modellen
*4 Let op bij het kiezen van de schroeven en onderlegringen

Onderlegring ≤7,5 mm

A Bevestig de wandmontagesteun aan de gipsplaatwand met stijlen

De wandmontagesteun aan de wand bevestigen

1 Bepaal de locatie van de installatie.

Voorzie voldoende ruimte voor de tv aan de muur en zorg ervoor dat deze minstens zesmaal het gewicht van de tv kan dragen.

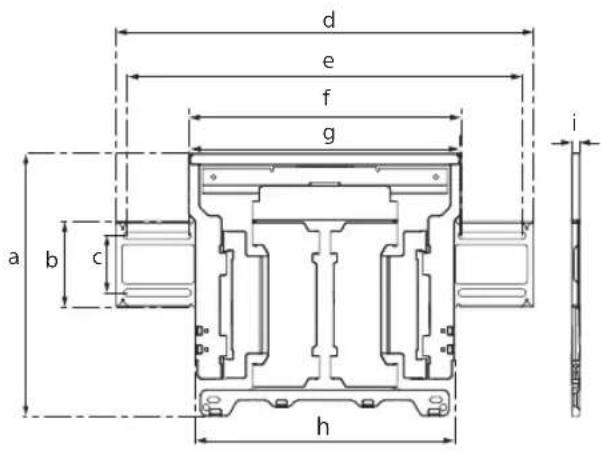

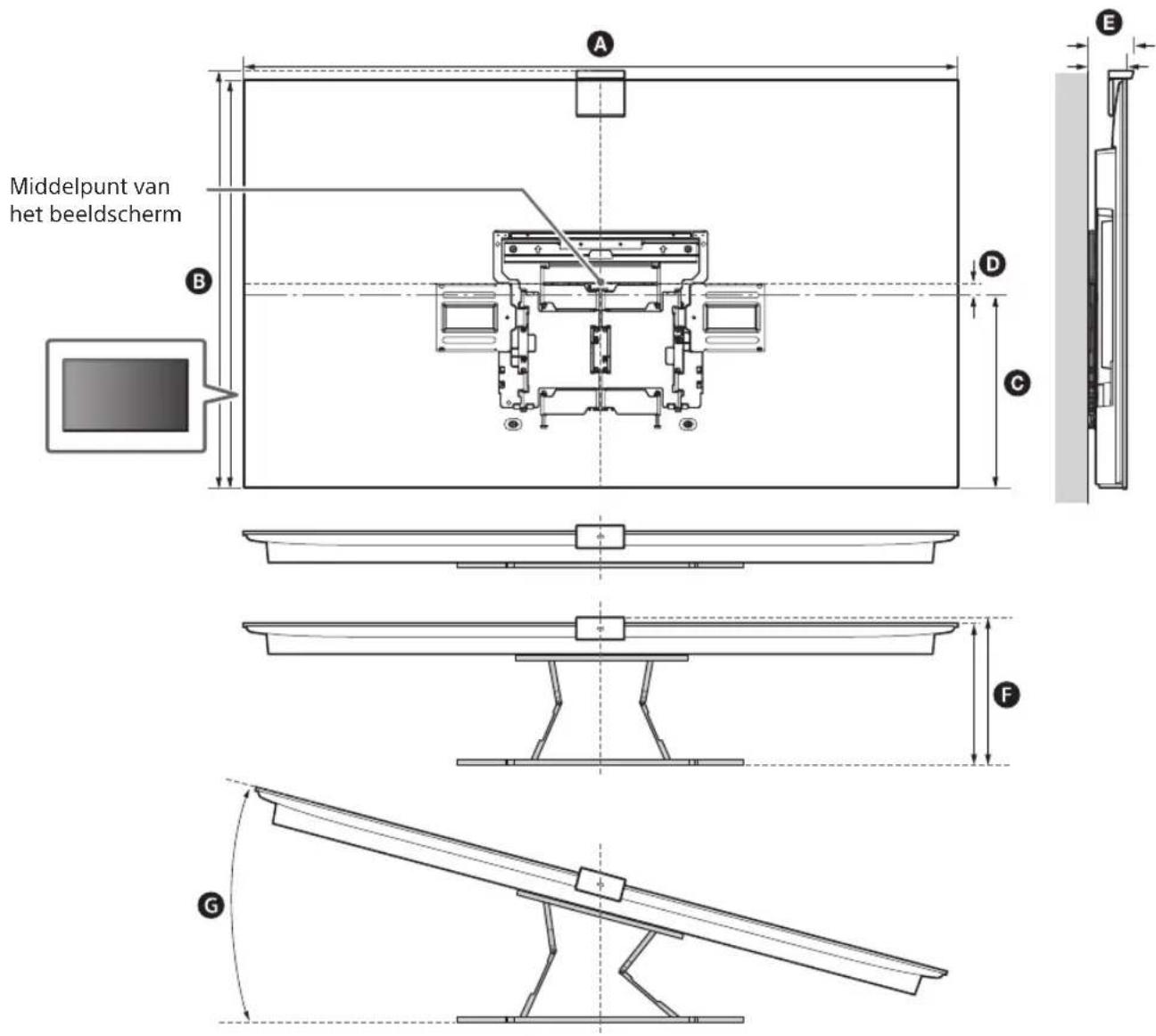

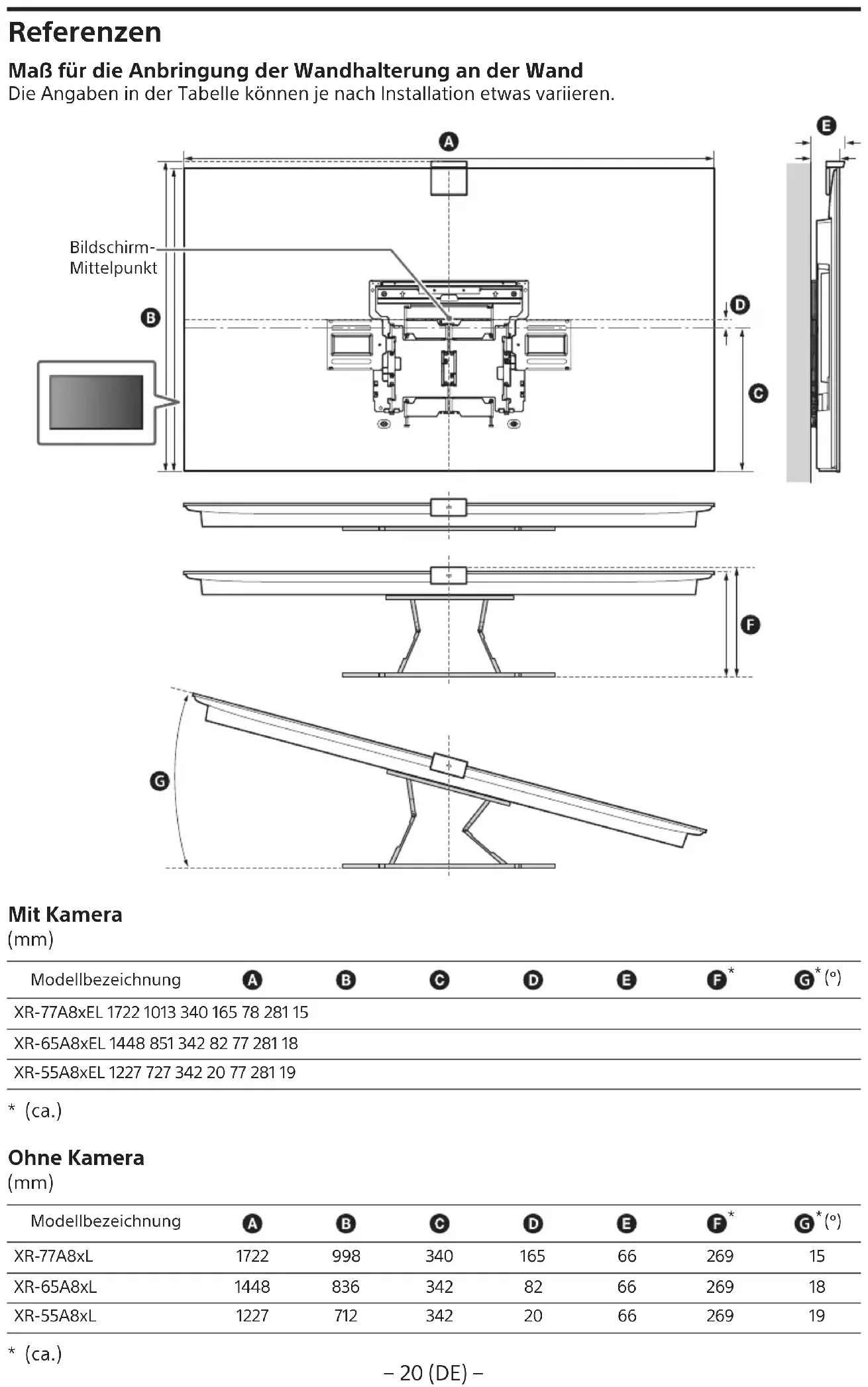

• Zie "Afmeting om de wandmontagesteun aan de wand te monteren" op pagina 19.
• Raadpleeg de referentiegids van uw televisie voor het gewicht van uw televisie.

Opmerking

• Wanneer uw televisie aan een muur is bevestigd, helt de bovenzijde van de televisie licht naar voor.
• We adviseren om de positie van de tv in de kijkruimte te controleren.

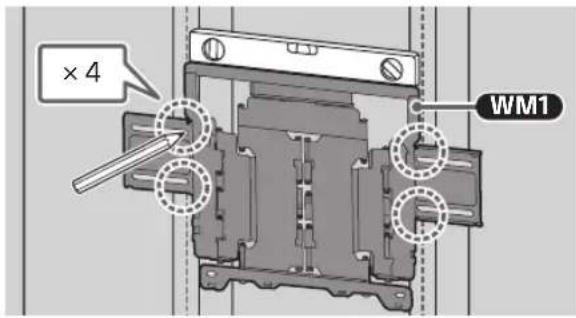

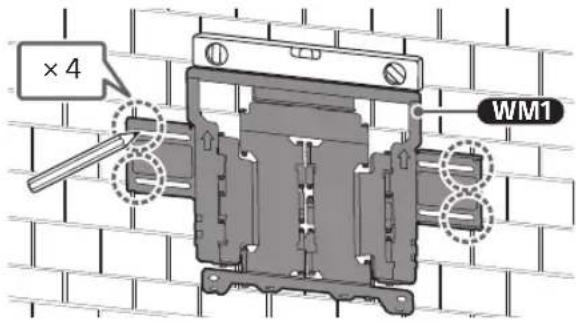

3 Plaats WM1 horizontaal tegen de muur en breng vier markeringen aan ter hoogte van de stijlen.

× 4 WM1

Opmerking

• Gebruik een waterpas om te controleren of
  WM1 waterpas is.

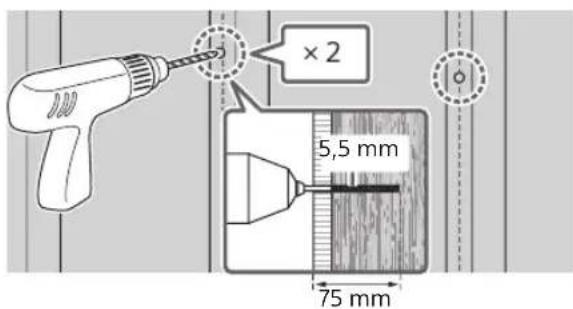

4 Boor gaten voor in de bovenste markeringen.

Wees er zeker van dat de plek op de muur waar u de gaten wilt boren sterk genoeg is om het gewicht van ten minste zes keer dat van de tv te dragen.

×2 5,5 mm 75 mm

Opmerking

- De voorgeboorde gaten moeten 75 mm diep zijn en een diameter van 5,5 mm hebben.

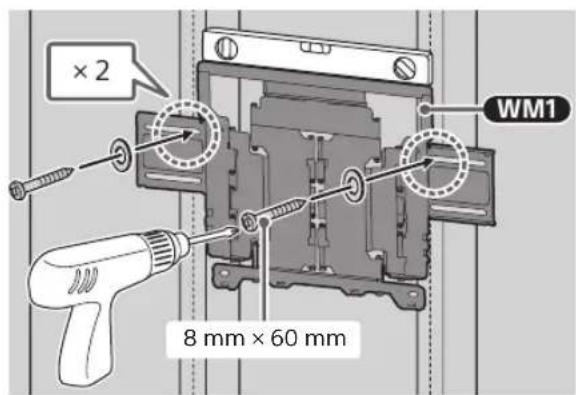

5 Bevestig WM1 aan de muur met behulp van geschikte schroeven (niet bijgeleverd) en onderlegringen (niet bijgeleverd).

×2 8 mm × 60 mm WM1

Opmerking

- Gebruik een waterpas om te controleren of WM1 waterpas is.

Voorzichtig

- Houten schroef 8 mm × 60 mm niet te vast aandraaien. Incorrect aandraaien kan de houdkracht van de houten schroef 8 mm × 60 mm verminderen.

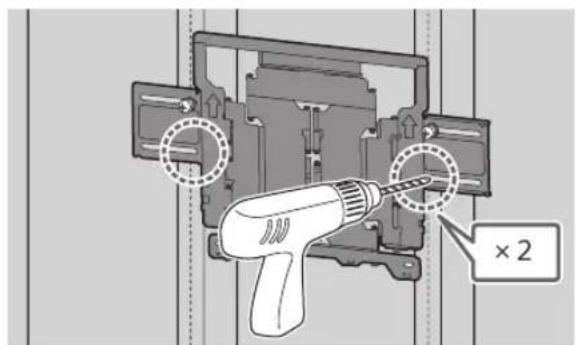

6 Boor gaten voor in de onderste markeringen. (Zie stap 4 voor de boorinstructies.)

× 2

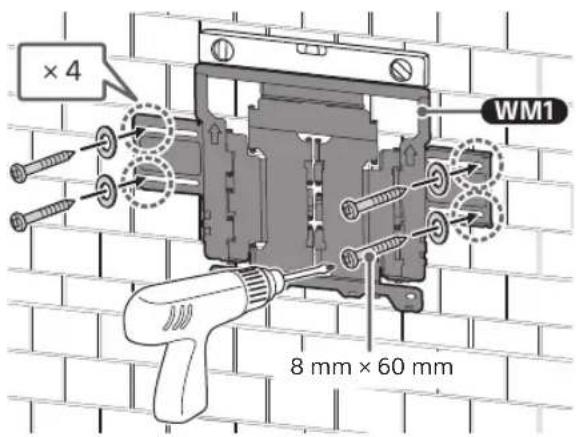

7 Breng gepaste schroeven en onderlegringen aan in de openingen.

WM1 × 2

Opmerking

- Gebruik een waterpas om te controleren of WM1 waterpas is.

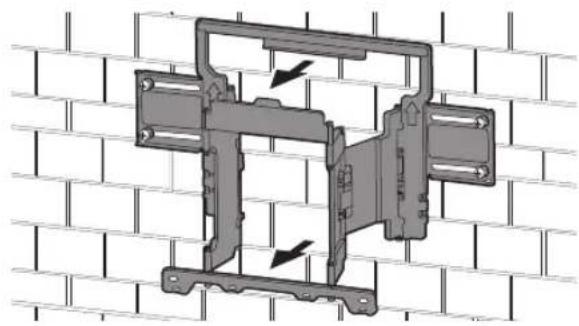

8 Trek de arm van de steun volledig uit.

De installatie van de tv voorbereiden

Opmerking

- Bewaar de verwijderde schroeven en ongebruikte onderdelen op een veilige plaats waar kinderen er niet bij kunnen.

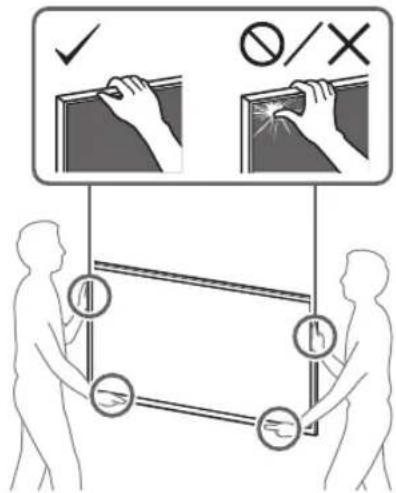

∅/X

De tv op de wand installeren vanuit de doos\*

* Beperkt tot bepaalde regio's/landen/modellen.

1 Verwijder de schroeven aan de achterkant van de televisie.

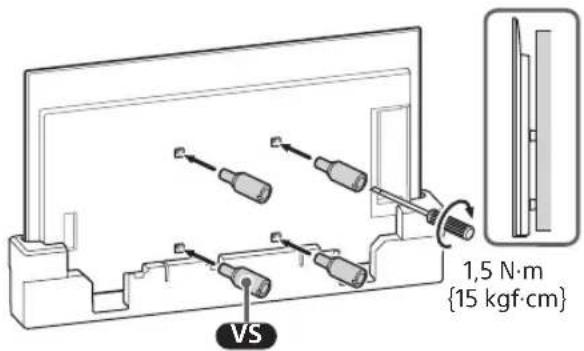

2 Bevestig de bevestigingsplaat voor de wandmontage VS (bijgeleverd met de tv) aan de achterzijde van de tv (om het evenwijdig aan de wand te maken).

1,5 N·m {15 kgf·cm} VS

Opmerking

- Zorg ervoor dat de bevestigingsplaat voor wandmontage VS goed vastzit wanneer u deze aan de tv bevestigt. Gebruik alleen een platte schroevendraaier voor installatie van de bevestigingsplaat voor de wandmontage VS. Bij gebruik van ander gereedschap kan de bevestigingsplaat voor wandmontage VS te vast worden aangedraaid waardoor de tv beschadigd kan raken.

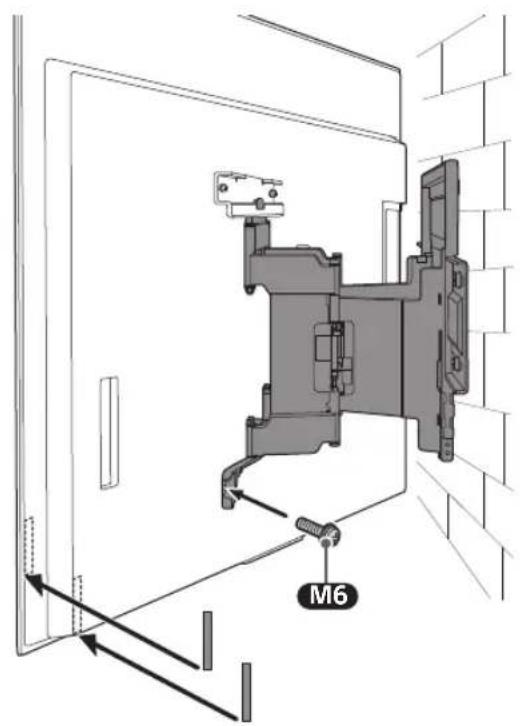

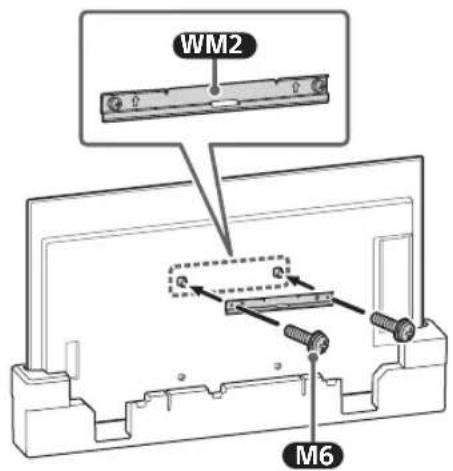

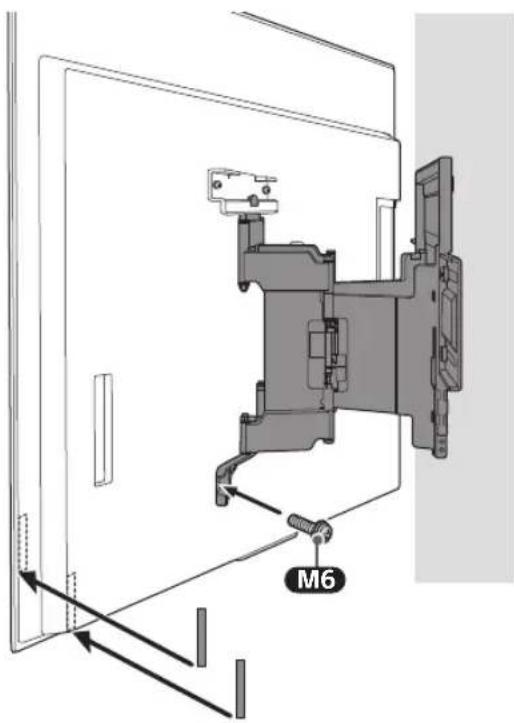

3 Bevestig WM2 aan de TV met behulp van M6.

WM2 M6

De tv op de wand installeren vanaf de tafelstandaard

1 Verwijder de afdekking van de aansluitingen.

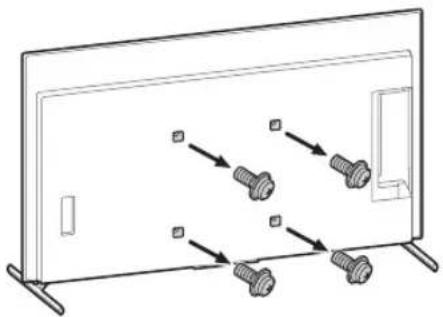

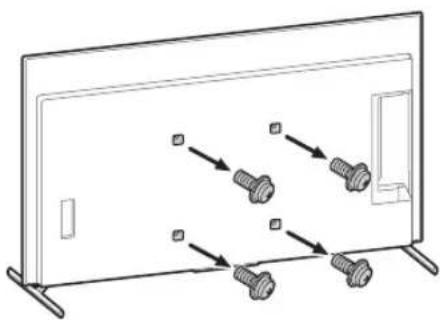

2 Verwijder de schroeven aan de achterkant van de televisie.

3 Bevestig de bevestigingsplaat voor de wandmontage VS (bijgeleverd met de tv) aan de achterzijde van de tv (om het evenwijdig aan de wand te maken).

1,5 N·m {15 kgf·cm} VS

Opmerking

- Zorg ervoor dat de bevestigingsplaat voor wandmontage VS goed vastzit wanneer u deze aan de tv bevestigt. Gebruik alleen een platte schroevendraaier voor installatie van de bevestigingsplaat voor de wandmontage VS. Bij gebruik van ander gereedschap kan de bevestigingsplaat voor wandmontage VS te vast worden aangedraaid waardoor de tv beschadigd kan raken.

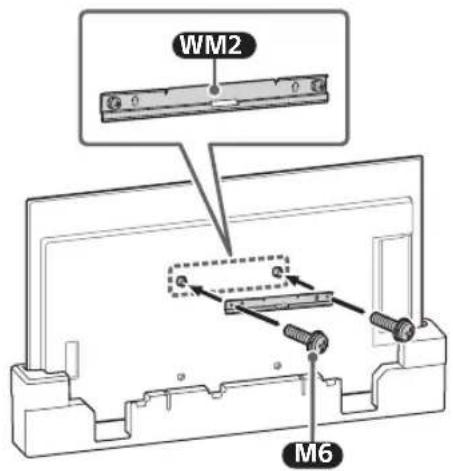

4 Bevestig WM2 aan de TV met behulp van M6.

WM2 M6

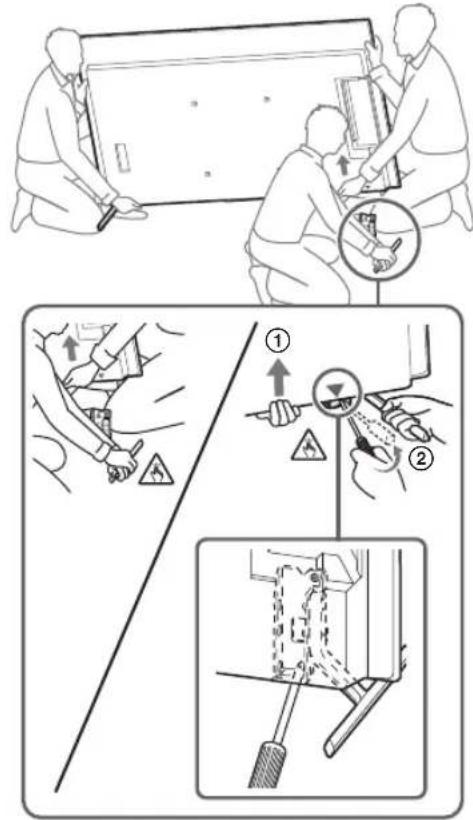

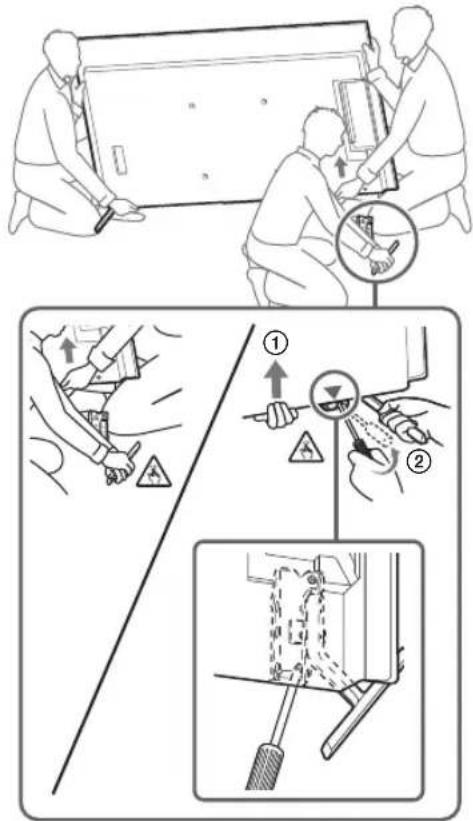

5 Maak de tafelstandaard los van de televisie.

- Verwijder één zijde van de tafelstandaard tegelijkertijd. Houd de tafelstandaard stevig vast met beide handen terwijl de andere personen de televisie optillen.

- Herhaal de vorige stap en verwijder de andere zijde van de tafelstandaard.

Opmerking

• Er zijn drie of meer personen nodig om de tafelstandaard te verwijderen.
• Zorg ervoor dat er niet te veel kracht wordt gebruikt bij het verwijderen van de tafelstandaard van de televisie, omdat daardoor het televisietoestel kan vallen en dit kan persoonlijk letsel of fysieke beschadiging van de televisie tot gevolg hebben.
• Wees voorzichtig met de tafelstandaard om schade aan de televisie te voorkomen.
• Wees voorzichtig bij het optillen van de tv als de tafelstandaard gedemonteerd is, omdat de tafelstandaard kan omvallen en dit persoonlijk letsel tot gevolg kan hebben.
• Wees voorzichtig bij het verwijderen van de tafelstandaard van de tv en voorkom dat deze omvalt en het oppervlak waar de tv op staat beschadigt.

De tv aan de muur bevestigen

∅/X

3 Schroef de linker- en rechterkant van de wandmontagesteun met M6 vast en bevestig WM3.

Opmerking

- Bevestig WM3 niet op de labels.

M6 WM3

M6

4

5 Houd de tv tijdens het verplaatsen ervan stevig aan de onderkant vast.

- De tv mag niet te dicht in de buurt van de muur komen, afhankelijk van het type en het aantal aangesloten kabels. Dit is geen storing.

- Er zijn twee of meer personen (drie of meer personen voor een tv van 189,3 cm (75 inch) en groter) nodig om een groot tv-toestel te vervoeren (behalve Egypte). Er zijn twee of meer personen (drie of meer personen voor een tv van 75 inch (189,3 cm) en groter) nodig om een groot tv-toestel te vervoeren (alleen Egypte).

De installatie controleren

Controleer de volgende punten.

- Het snoer en de kabel zijn niet verstrengeld of gekneld.

WAARSCHUWING

- Een fout aangesloten netsnoer enz. kan door een kortsluiting brand of elektrische schokken veroorzaken. Controleer altijd achteraf de installatie om zeker te zijn dat alles veilig is.

Extra informatie

Voer de hiervoor beschreven installatieprocedure omgekeerd uit om de tv van de muur te verwijderen.

WAARSCHUWING

- Er zijn twee of meer personen (drie of meer personen voor een tv van 189,3 cm (75 inch) en groter) nodig om een groot tv-toestel te vervoeren (behalve Egypte). Er zijn twee of meer personen (drie of meer personen voor een tv van 75 inch (189,3 cm) en groter) nodig om een groot tv-toestel te vervoeren (alleen Egypte).

B De wandmontagesteun bevestigen aan massief beton of betonstenen

De wandmontagesteun aan de wand bevestigen

1 Bepaal de locatie van de installatie.

Voorzie voldoende ruimte voor de tv aan de muur en zorg ervoor dat deze minstens zesmaal het gewicht van de tv kan dragen.

• Zie "Afmeting om de wandmontagesteun aan de wand te monteren" op pagina 19.
• Raadpleeg de referentiegids van uw televisie voor het gewicht van uw televisie.

Opmerking

• Wanneer uw televisie aan een muur is bevestigd, helt de bovenzijde van de televisie licht naar voor.
• We adviseren om de positie van de tv in de kijkruimte te controleren.

2 Plaats WM1 horizontaal tegen de muur en breng vier markeringen aan.

× 4 WM1

Opmerking

- Gebruik een waterpas om te controleren of WM1 waterpas is.

3 Boor proefgaten op de markeerpunten.

Wees er zeker van dat de plek op de muur waar u de gaten wilt boren sterk genoeg is om het gewicht van ten minste zes keer dat van de tv te dragen.

× 4 10 mm 75 mm

Opmerking

- De voorgeboorde gaten moeten 75 mm diep zijn en een diameter van 10 mm hebben.

4

5 Bevestig WM1 aan de muur met behulp van geschikte schroeven (niet bijgeleverd) en onderlegringen (niet bijgeleverd).

× 4 WM1 8 mm × 60 mm

Opmerking

- Gebruik een waterpas om te controleren of WM1 waterpas is.

Voorzichtig

- Houten schroef 8 mm × 60 mm niet te vast aandraaien. Incorrect aandraaien kan de houdkracht van de houten schroef 8 mm × 60 mm verminderen.

6 Trek de arm van de steun volledig uit.

De installatie van de tv voorbereiden

Opmerking

- Bewaar de verwijderde schroeven en ongebruikte onderdelen op een veilige plaats waar kinderen er niet bij kunnen.

∅/X

De tv op de wand installeren vanuit de doos\*

* Beperkt tot bepaalde regio's/landen/modellen.

1 Verwijder de schroeven aan de achterkant van de televisie.

2 Bevestig de bevestigingsplaat voor de wandmontage VS (bijgeleverd met de tv) aan de achterzijde van de tv (om het evenwijdig aan de wand te maken).

1,5 N·m {15 kgf·cm} VS

Opmerking

- Zorg ervoor dat de bevestigingsplaat voor wandmontage VS goed vastzit wanneer u deze aan de tv bevestigt. Gebruik alleen een platte schroevendraaier voor installatie van de bevestigingsplaat voor de wandmontage VS. Bij gebruik van ander gereedschap kan de bevestigingsplaat voor wandmontage VS te vast worden aangedraaid waardoor de tv beschadigd kan raken.

3 Bevestig WM2 aan de TV met behulp van M6.

WM2 M6

De tv op de wand installeren vanaf de tafelstandaard

1 Verwijder de afdekking van de aansluitingen.

2 Verwijder de schroeven aan de achterkant van de televisie.

3 Bevestig de bevestigingsplaat voor de wandmontage VS (bijgeleverd met de tv) aan de achterzijde van de tv (om het evenwijdig aan de wand te maken).

VS 1,5 N·m {15 kgf·cm}

Opmerking

• Zorg ervoor dat de bevestigingsplaat voor wandmontage VS goed vastzit wanneer u deze aan de tv bevestigt. Gebruik alleen een platte schroevendraaier voor installatie van de bevestigingsplaat voor de wandmontage VS. Bij gebruik van ander gereedschap kan de bevestigingsplaat voor wandmontage VS te vast worden aangedraaid waardoor de tv beschadigd kan raken.

4 Bevestig WM2 aan de TV met behulp van M6.

WM2 M6

5 Maak de tafelstandaard los van de televisie.

- Verwijder één zijde van de tafelstandaard tegelijkertijd. Houd de tafelstandaard stevig vast met beide handen terwijl de andere personen de televisie optillen.

- Herhaal de vorige stap en verwijder de andere zijde van de tafelstandaard.

Opmerking

- Er zijn drie of meer personen nodig om de tafelstandaard te verwijderen.

• Zorg ervoor dat er niet te veel kracht wordt gebruikt bij het verwijderen van de tafelstandaard van de televisie, omdat daardoor het televisietoestel kan vallen en dit kan persoonlijk letsel of fysieke beschadiging van de televisie tot gevolg hebben.

- Wees voorzichtig met de tafelstandaard om schade aan de televisie te voorkomen.

- Wees voorzichtig bij het optillen van de tv als de tafelstandaard gedemonteerd is, omdat de tafelstandaard kan omvallen en dit persoonlijk letsel tot gevolg kan hebben.

- Wees voorzichtig bij het verwijderen van de tafelstandaard van de tv en voorkom dat deze omvalt en het oppervlak waar de tv op staat beschadigt.

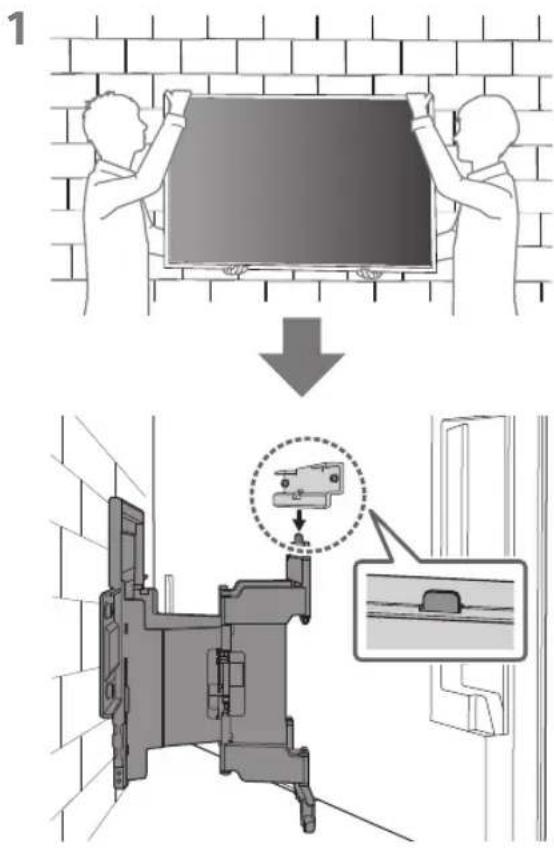

De tv aan de muur bevestigen

○/×

3 Schroef de linker- en rechterkant van de wandmontagesteun met M6 vast en bevestig WM3.

Opmerking

- Bevestig WM3 niet op de labels.

M6 WM3

M6

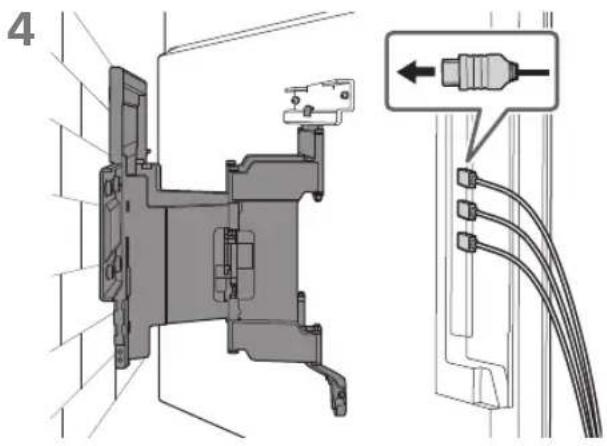

4

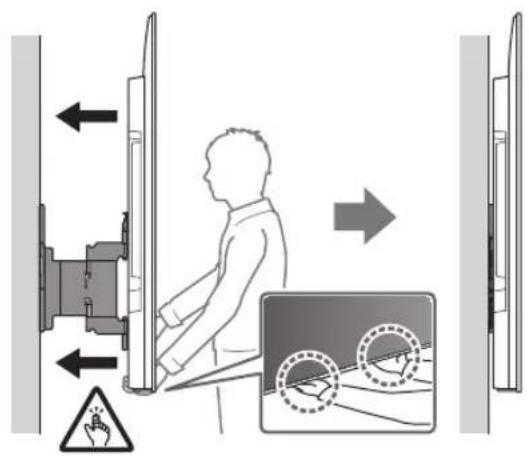

5 Houd de tv tijdens het verplaatsen ervan stevig aan de onderkant vast.

- De tv mag niet te dicht in de buurt van de muur komen, afhankelijk van het type en het aantal aangesloten kabels. Dit is geen storing.

- Er zijn twee of meer personen (drie of meer personen voor een tv van 189,3 cm (75 inch) en groter) nodig om een groot tv-toestel te vervoeren (behalve Egypte). Er zijn twee of meer personen (drie of meer personen voor een tv van 75 inch (189,3 cm) en groter) nodig om een groot tv-toestel te vervoeren (alleen Egypte).

De installatie controleren

Controleer de volgende punten.

- Het snoer en de kabel zijn niet verstrengeld of gekneld.

WAARSCHUWING

- Een fout aangesloten netsnoer enz. kan door een kortsluiting brand of elektrische schokken veroorzaken. Controleer altijd achteraf de installatie om zeker te zijn dat alles veilig is.

Extra informatie

Voer de hiervoor beschreven installatieprocedure omgekeerd uit om de tv van de muur te verwijderen.

WAARSCHUWING

- Er zijn twee of meer personen (drie of meer personen voor een tv van 189,3 cm (75 inch) en groter) nodig om een groot tv-toestel te vervoeren (behalve Egypte). Er zijn twee of meer personen (drie of meer personen voor een tv van 75 inch (189,3 cm) en groter) nodig om een groot tv-toestel te vervoeren (alleen Egypte).

Technische gegevens

WM1

d e f g a b c h

Afmetingen: (ong.) [mm]

a : 354

b : 116

c : 77

d : 563

e : 533

f : 370

g : 368

h : 350

i : 11

Gewicht (alleen voet): (ong.) [kg]

3,0

Wijzigingen aan het ontwerp en de technische gegevens zijn voorbehouden zonder kennisgeving.

Referenties

Afmeting om de wandmontagesteun aan de wand te monteren

De waarden in de tabel kunnen licht afwijken afhankelijk van de installatie.

Met camera

(mm)

Modelnaam	A	B	C	D	E	F*	G*(°)
XR-77A8xEL 1722 1013 340 165 78 281 15
XR-65A8xEL 1448 851 342 82 77 281 18
XR-55A8xEL 1227 727 342 20 77 281 19

* (ong.)

Zonder camera

(mm)

Modelnaam	A	B	C	D	E	F*	G*(°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (ong.)
