ПОСІБНИК КОРИСТУВАЧА XR77A80L SONY

Інформація зі встановлення з використанням кронштейна для настінного кріплення Sony (SU-WL850)

Моделі, що підтримуються\*:

* Позначка «х»/«хх» відповідає індивідуальними цифрам та/або символам, які присутні в номерах окремих моделей.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

До уваги споживачів

Для захисту виробу та з міркувань безпеки компанія Sony настійно рекомендує, щоб встановлення телевізора здійснювалося дилерами або ліцензованими підрядниками Sony. Не намагайтеся встановити його самостійно.

Інформація для дилерів і підрядників Sony

Приділяйте максимальну увагу безпеці під час встановлення, періодичного обслуговування та перевірки виробу.

Для встановлення цього виробу, особливо для визначення міцності стіни, яка повинна витримувати вагу телевізора, необхідно мати достатній досвід. Довіряйте виконання монтажу тільки дилерам чи ліцензованим підрядникам Sony та приділяйте належну увагу безпеці під час встановлення. Компанія Sony не несе жодної відповідальності за збитки й травми, викликані неправильною експлуатацією чи встановленням.

Для безпечного та правильного встановлення слід дотримуватись інструкції з експлуатації кронштейну для настінного кріплення, посібника із налаштування телевізора та вказівок цього керівництва.

Кронштейн для настінного кріплення

Відомості з безпеки

Дякуємо за придбання цього виробу.

До уваги споживачів

Встановлення телевізора на стіні

ЗАСТЕРЕЖЕННЯ

ДОРУЧАЙТЕ ВСТАНОВЛЕННЯ ПРОФЕСИОНАЛАМ

Цей виріб має бути встановлений фахівцем, який уміє визначати міцність стіни, що повинна витримувати вагу телевізора. Неправильно закріплений телевізор може впасти і завдати важкої травми. Компанія Sony не несе жодної відповідальності за збитки і травми, спричинені неправильним використанням чи встановленням цього виробу, а також застосуванням виробів, відмінних від вказаного. Це не стосується ваших прав передбачених законом (якщо такі €).

До уваги дилерів компанії Sony

Для встановлення цього виробу необхідно мати достатні знання та навички. Обов'язково уважно прочитайте цей посібник з експлуатації, щоб безпечно виконати роботи з монтажу. Компанія Sony не несе відповідальності за шкоду та травми, що виникли через неправильне поводження або неналежно виконаний монтаж. Після встановлення передайте цей посібник споживачу.

У цьому посібнику з експлуатації описано правильне поводження з виробом, а також наведено важливі застережні заходи, необхідні для уникнення нещасних випадків. Уважно прочитайте всі інструкції в цьому посібнику з експлуатації й ретельно виконуйте їх. Недотримання цієї вимоги може причинити тяжку травму, серйозне пошкодження майна й ануляцію гарантії. Зберігайте цей посібник для перегляду в майбутньому.

Під час розробки продуктів Sony безпека стоїть на першому місці. Однак, неправильне поводження з виробами може призвести до серйозних травм унаслідок пожежі, ураження електричним струмом, перекидання виробу чи його падіння. Щоб запобігти таким випадкам, обов'язково дотримуйтеся правил техніки безпеки.

Дата виготовлення зазначена на виробі та упаковці на етикетці зі штрих-кодом у наступному форматі: YYYY/MM, де YYYY - рік, MM - місяць виготовлення.

Виробник: Соні Корпорейшн, 1-7-1 Конан Мінато-ку Токіо, 108-0075 Японія Зроблено в Китаї

ПОПЕРЕДЖЕННЯ

Зазначені вироби

Цей кронштейн для настінного кріплення призначено для використання лише з телевізорами, зазначеними для даного виробу. Інформацію щодо можливості використання кронштейна для настінного кріплення дивіться в Довідковому посібнику до відповідних моделей телевізора.

До уваги споживачів

ЗАСТЕРЕЖЕННЯ

Якщо не дотримуватися наведених нижче застережних заходів, можливі серйозні травми чи смерть унаслідок пожежі, ураження електричним струмом чи падіння виробу.

Обов'язково доручіть установлення підрядникам, які мають ліцензію, та слідкуйте за тим, щоб під час монтажу поряд не було дітей.

Якщо кронштейн для настінного кріплення або телевізор установлено неправильно, можуть статися наведені нижче нещасні випадки. Монтаж мають виконувати підрядники, які мають ліцензію.

• Телевізор може впасти та призвести до таких серйозних травм, як синець або перелом.
• Якщо стіна, на яку встановлюється кронштейн для настінного кріплення, нестабільна, нерівна або неперпендикулярна підлозі, кронштейн може впести та стати причиною травмування або пошкодження майна. Стіна повинна бути в змозі витримати вагу, щонайменше в шість разів більшу за вагу телевізора. (Вагу телевізора можна дізнатися в Довідковому посібнику.)
• Якщо кронштейн для настінного кріплення встановлюється на стіні недостатньо надійно, кронштейн може впасти та стати причиною травмування або пошкодження майна.

Щодо дітей

• Не дозволяйте дітям залазити на телевізор.
• Тримайте малі деталі поза доступом дітей, щоб діти їх випадково не проковтнули.

Обов'язково доручіть переміщення або демонтування телевізора підрядниками, які мають ліцензію.

Якщо інші особи, окрім підрядників, які мають ліцензію, переміщуватимуть чи демонтуватимуть телевізор, то він може впasti та стати причиною травмування або пошкодження майна. Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 189,3 см (75 дюймів) або більшою) (крім Єгипту). Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 75 дюймів (189,3 см) або більшою) (тільки для Єгипту).

Не викручуйте гвинти, тощо, після монтування телевізора.

Якщо зробити це, телевізор може впасти та завдати серйозних травм чи призвести до пошкодження майна.

Не змінюйте деталі кронштейна для настінного кріплення.

Якщо зробити це, кронштейн для настінного кріплення може впасти та завдати серйозних травм чи призвести до пошкодження майна.

Не встановлюйте ніяких інших пристроїв, крім зазначеного виробу.

Цей кронштейн для настінного кріплення призначено для використання лише із зазначеним виробом. У випадку встановлення інших пристроїв, крім зазначених, вони можуть впasti чи зламатися та завдати серйозних травм чи призвести до пошкодження майна.

Не застосовуйте до кронштейна для настінного кріплення інші навантаження, окрім телевізора. Не розхитуйте телевізор уліво/вправо чи вгору/вниз.

Якщо зробити це, телевізор може впasti та завдати серйозних травм чи призвести до пошкодження майна.

Не спирайтеся на телевізор і не чіпляйтеся за нього.

Не спирайтеся на телевізор і не чіпляйтеся за нього, оскільки він може впасти на вас та завдати серйозних травм.

ПОПЕРЕДЖЕННЯ

Якщо не дотримуватися наведених нижче застережних заходів, це може призвести до серйозних травм чи пошкодження майна.

• Пильнуйте, щоб не защемити пальці під час регулювання кронштейна для настінного кріплення або зміни кута нахилу телевізора.
• Розвертайте телевізор обережно, щоб не зачепити того, хто перебуває поруч.
• Зберігайте деталі, що не використовуються, у безпечному місці. Тримайте їх у недоступному для дітей місці.

Під час очищення або обслуговування виробу не прикладайте до нього надмірної сили.

Не прикладайте надмірної сили до верхньої частини телевізора. Якщо зробити це, телевізор може впасти та завдати серйозних травм чи призвести до пошкодження майна.

Не кладіть цей виріб поблизу медичних пристроїв.

Цей виріб (включно з приладдям) містить магніт(и), які можуть перешкоджати роботі кардіостимуляторів, програмованих шунтувальних клапанів, призначених для лікування гідроцефалії, та інших медичних пристроїв. Не кладіть цей виріб поблизу людей, що використовують такі медичні пристрої. Якщо ви використовуєте будь-який з цих медичних пристроїв, проконсультуйтеся з лікарем, перш ніж починати користуватися цим виробом.

Тримайте в місцях, недоступних для дітей та осіб, які потребують нагляду.

Цей виріб (включно з приладдям) містить магніт(и). Проковтування магніту(ів) становить велику небезпеку, як-от можливість задушення або травмування шлунково-кишкового тракту. У разі проковтування магнітів (або магніту), негайно зверніться до лікаря.

Застережні заходи

• Якщо телевізор, установлений на кронштейн для настінного кріплення, буде використовуватися протягом тривалого часу, залежно від матеріалу, яким вкрита стіна, поверхня стіни за телевізором чи над ним може знебарвитися або від стіни можуть відклеїтися шпалери.
• Якщо кронштейн для настінного кріплення зняти після того, як його було встановлено на стіні, в стіні залишаться отвори від шурупів.
• Не використовуйте кронштейн для настінного кріплення в місцях, де відбувається механічна вібрація.

Встановлення кронштейна для настінного кріплення

До уваги дилерів компанії Sony

ЗАСТЕРЕЖЕННЯ

Наведені нижче інструкції призначено лише для дилерів компанії Sony. Обов'язково прочитайте застережні заходи, викладені вище, і зверніть особливу увагу на безпеку під час монтажу, обслуговування та перевірки цього виробу.

Не встановлюйте кронштейн для настінного кріплення в місцях на стіні, де краї чи боки телевізора виступають за межі поверхні стіни.

Не встановлюйте кронштейн для настінного кріплення на таких поверхнях, як колони, оскільки в цих місцях краї чи боки телевізора виступають за межі поверхні стіни. Якщо людина чи предмет випадково вдарить по куту чи боковій стороні телевізора, які виступають за край стіни, це може спричинити травму або призвести до пошкодження майна.

Не встановлюйте телевізор над чи під кондиціонером.

Якщо телевізор протягом тривалого часу зазнає впливу води, що витікає, або потоку повітря з кондиціонера, це може спричинити пожежу, ураження електричним струмом або несправності в роботі телевізора.

Надійно встановлюйте кронштейн для настінного кріплення на стіні відповідно до інструкцій у цьому посібнику з експлуатації.

Якщо гвинти слабо закріплені або випадають, кронштейн для настінного кріплення може впести і стати причиною травмування або пошкодження майна. Гвинти мають відповідати матеріалу, яким вкрита стіна. Використовуйте тільки такі гвинти, що підходять для матеріалу стіни. Надійно встановіть пристрій за допомогою чотирьох гвинти діаметром 8 мм (або еквівалентного розміру).

Використовуйте гвинти та допоміжні частини з комплекту постачання належним чином відповідно до інструкцій у цьому посібнику з експлуатації. Використання деталей-замінників може призвести до падіння телевізора та травмування людей чи до пошкодження телевізора.

Збирайте кронштейн належним чином, дотримуючись процедури, описаної в цьому посібнику з експлуатації.

Якщо гвинти слабо закріплені або випадають, телевізор може впасти та травмувати людей або ж телевізор може пошкодитись.

Надійно затягніть гвинти у зазначеному положенні.

Якщо це не зробити, телевізор може впасти та травмувати людей або ж телевізор може пошкодитись.

Під час монтажу слід уникати поштовхів у напрямку телевізора.

У разі поштовху телевізор може впasti або розбитися. Це може стати причиною травмування.

Встановлюйте телевізор на перпендикулярній стіні з рівною поверхнею.

Якщо ця умова не виконується, телевізор може впести та завдати серйозних травм.

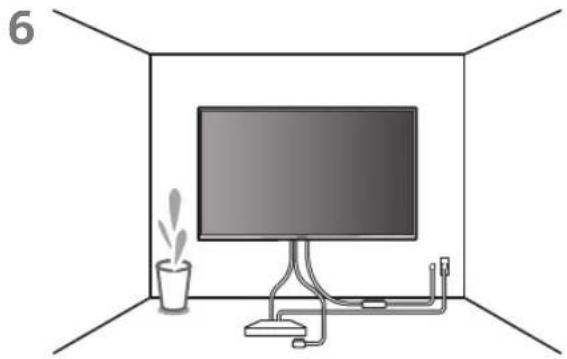

Після монтажу телевізора зафіксуйте кабелі належним чином.

Якщо люди або об'єкти заплутаються в кабелях, це може привести до пошкодження телевізора або травмування.

Слідкуйте за тим, щоб шнур живлення змінного струму або з'єднувальний кабель не був затиснутий.

Якщо шнур живлення змінного струму або з'єднувальний кабель затиснений між виробом та стіною або зігнутий чи скручений із прикладанням сили, його внутрішні провідники можуть оголитися й спричинити коротке замикання або пробивання електричного струму. Це може призвести до пожежі або ураження електричним струмом.

Гвинти, за допомогою яких кронштейн для настінного кріплення кріпиться на стіні, не входять до комплекту постачання.

Під час монтування кронштейна для настійного кріплення використовуйте гвинти відповідно до структури стіни та матеріалу, яким вона вкрита.

Зберігайте вироби в картонній коробці, у темному, сухому, чистому приміщенні з доброю вентиляцією, окремо від місць зберігання кислот і лугів. Температура зберігання: від -20 °C до +60 °C. Вологість зберігання: < 80 %.

Перед початком роботи

- Зображення телевізора на ілюстраціях у цьому посібнику наведено як приклади для наочності опису операцій. Тому фактичний вигляд телевізора може відрізнятися від зображеного на цих ілюстраціях.

З якого матеріалу виготовлено стіну?

Спочатку визначте тип стіни, на якій буде встановлено телевізор.

Гіпсокартон із брусами

Застережні заходи

• Максимальна товщина стіни з гіпсокартону: 16 мм.
• Мінімальні розміри внутрішнього дерев'яного бруса: 51 мм × 102 мм (звичайні розміри) або 38 мм × 89 мм (номінальні розміри).
• Мінімальний розмір між кріпленнями по горизонталі: 406 мм.

Монолітний бетон або бетонні блоки

Застережні заходи

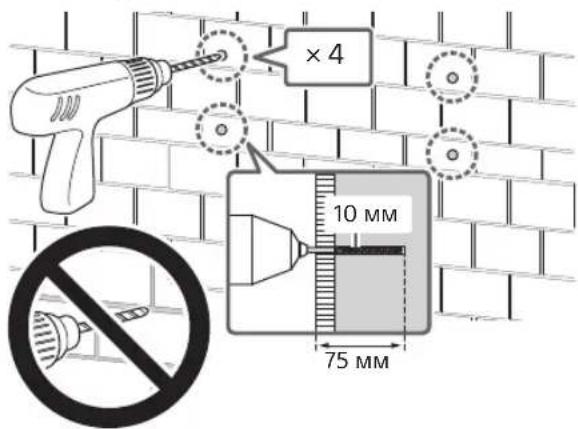

• Встановлюйте кронштейн для настінного кріплення безпосередньо на монолітній бетонній стіні.
• Мінімальна товщина монолітної бетонної стіни: 203 мм.
• Мінімальні розміри окремого бетонного блока: 203 мм × 203 мм × 406 мм.

Перевірка деталей

Постачається з SU-WL850

- Перевірте, чи всі деталі включено до комплекту постачання.

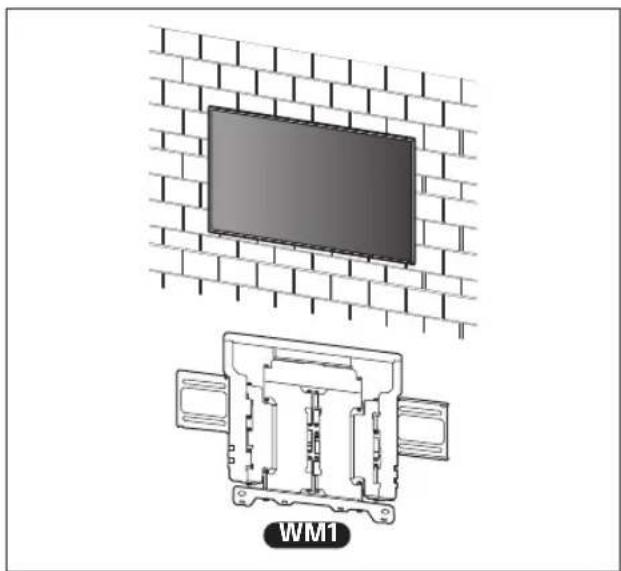

WM1 (×1)

Постачається з телевізором

Настінне кріплення VS (×4)*

Підготовка до встановлення

• Перед встановленням уважно ознайомтесь із Довідковим посібником та Посібником із налаштування телевізора.
• Перевірте положення встановлення телевізора.
- Підготуйте чотири гвинти діаметром 8 мм та чотири підходящі шайби (не входять до комплекту постачання). Підберіть гвинти відповідно до матеріалу, яким вкрита стіна.
• Підготуйте показані нижче інструменти:

*1
	5,5 MM 10 MM
*2 *3
		1,5 H·M{15 Krc·cm}	1,5 H·M{15 Krc·cm}
	*2	*48 MM × 60 MM	*4

*1 Тільки для стіни з гіпсокартону з брусами

*2 Тільки для стіни з монолітного бетону чи бетонних блоків
*3 Залежно від моделей
*4 Уважно вибирайте гвинти та шайби

A Встановлення кронштейна для настінного кріплення на гіпсокартоні із брусами

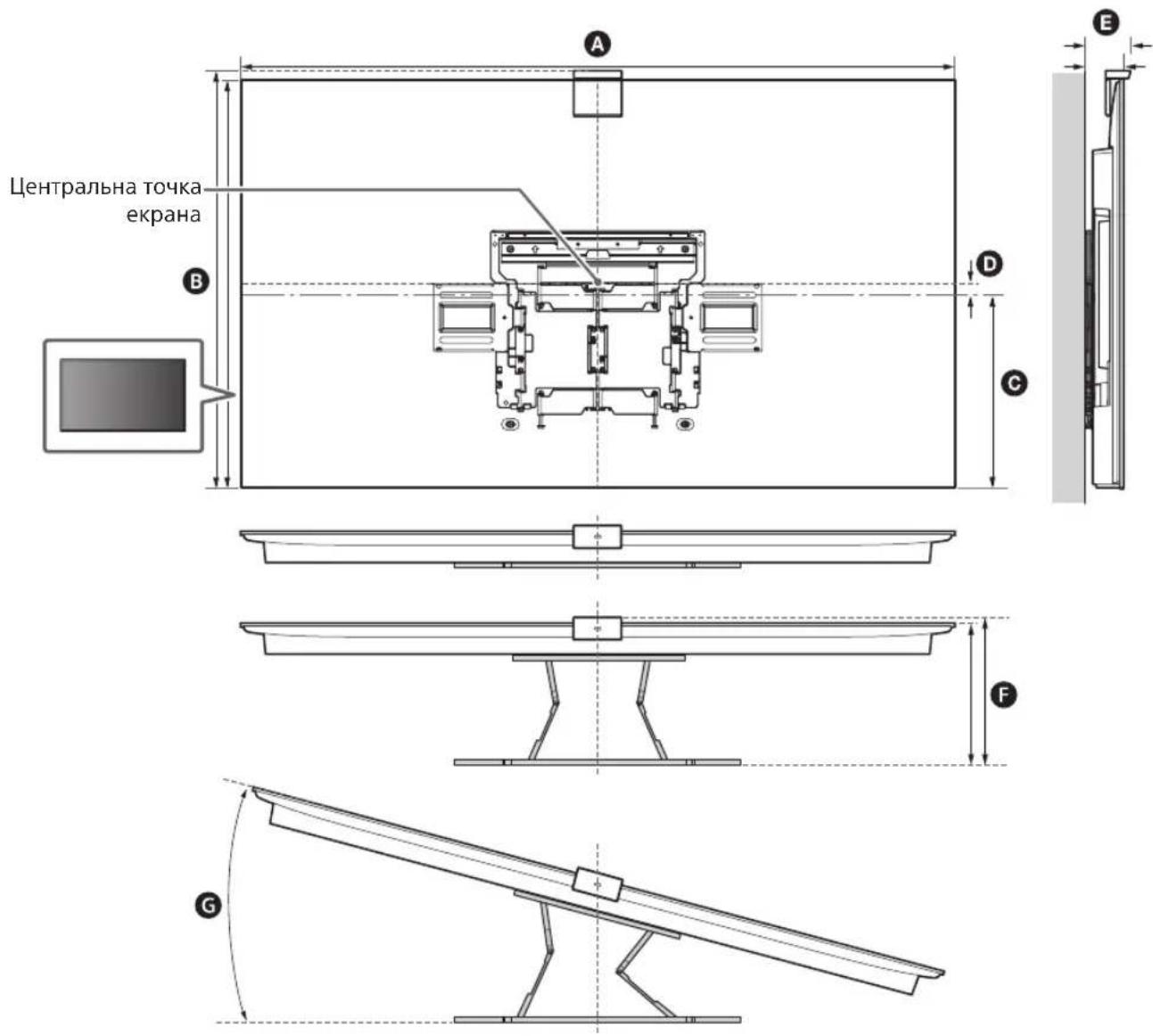

Встановлення кронштейна для настінного кріплення на стіні

1 Визначте місце встановлення. Переконайтеся, що стіна має достатні розміри для телевізора та в змозі витримати вагу, щонайменше в шість раз більшу за вагу телевізора.

• Див. «Вимірювання для встановлення кронштейна для настінного кріплення на стіні» на стор. 20.
• Вагу телевізора можна знайти в Довідковому посібнику до телевізора.

Примітка

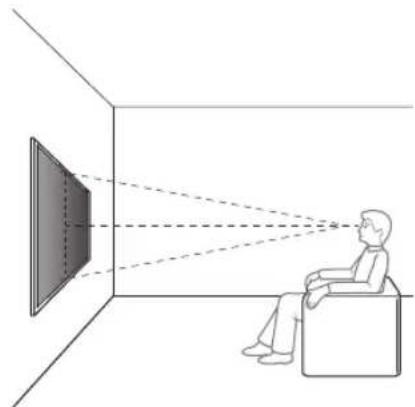

• Якщо телевізор встановлено на стіні, верхня частина телевізора буде трохи нахилена вперед.
• Обов'язково перевірте, чи зручно дивитися телевізор у вибраному місці.

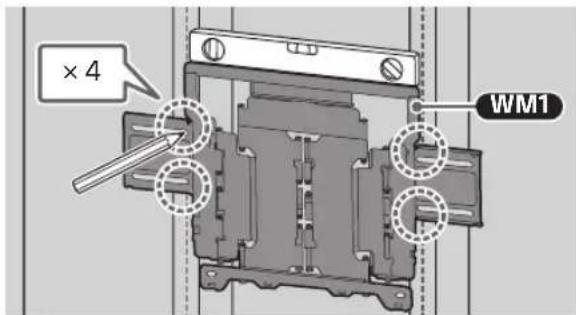

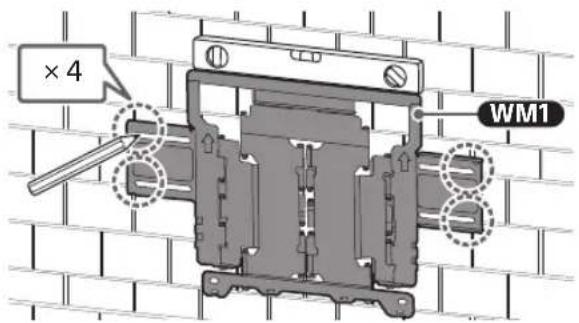

3 Прикладіть кронштейн WM1 до стіни і зробіть чотири позначки на брусах.

× 4 WM1

Примітка

• Скористайтеся рівнем, щоб розташувати
WM1 горизонтально.

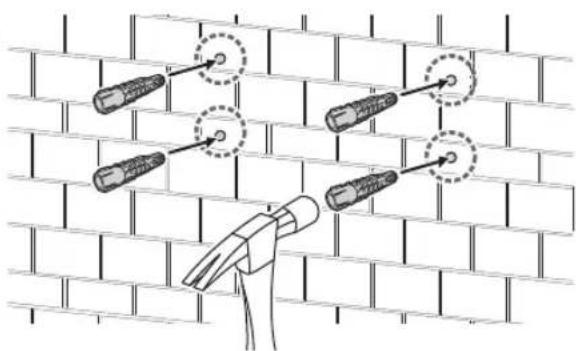

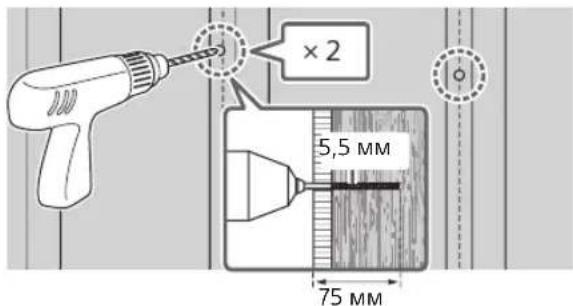

4 Просвердліть верхні напрямні отвори в позначених місцях. Переконайтеся, що стіна в тому місці, де буде просвердлено отвори, є достатньо міцною, щоб витримати вагу, щонайменше в шість разів більшу за вагу телевізора.

×2 5,5 MM 75 MM

Примітка

• Глибина напрямних отворів — 75 мм, діаметр свердла — 5,5 мм.

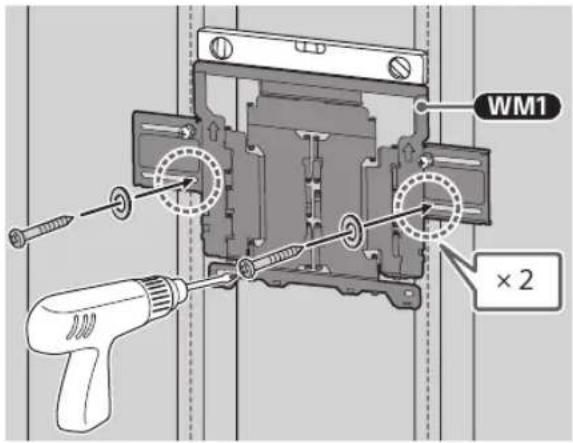

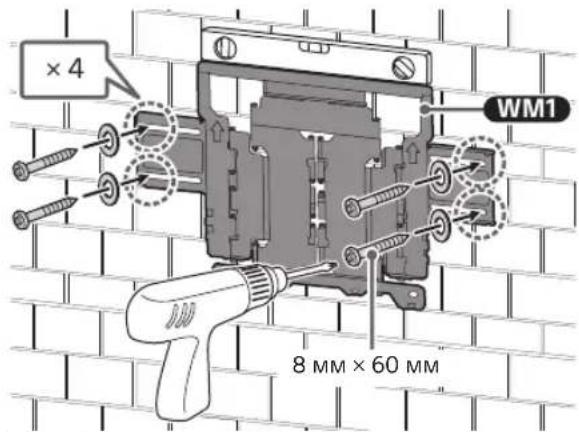

5 Закріпіть кронштейн WM1 на стіні, використовуючи підходящі гвинти (не входять до комплекту постачання) і шайби (не входять до комплекту постачання).

×2 8 MM × 60 MM WM1

Примітка

• Скористайтеся рівнем, щоб розташувати WM1 горизонтально.

Застереження

- Не перетягуйте дерев'яний гвинт 8 мм × 60 мм. Надмірне затягування може негативно вплинути на міцність кріплення дерев'яного гвинта 8 мм × 60 мм.

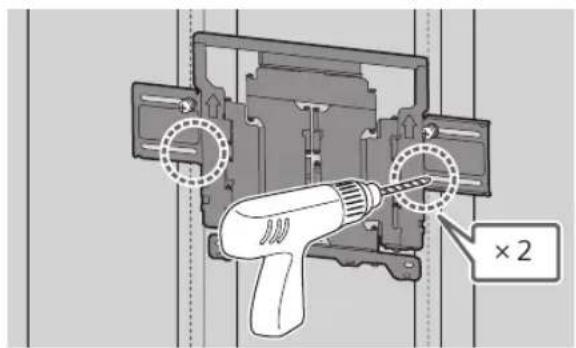

6 Просвердліть нижні напрямні отвори в позначених місцях. (Дивіться інструкції на кроці 4.)

×2

7 Вставте в отвори підходящі гвинти із шайбами.

WM1 × 2

Примітка

- Скористайтеся рівнем, щоб розташувати WM1 горизонтально.

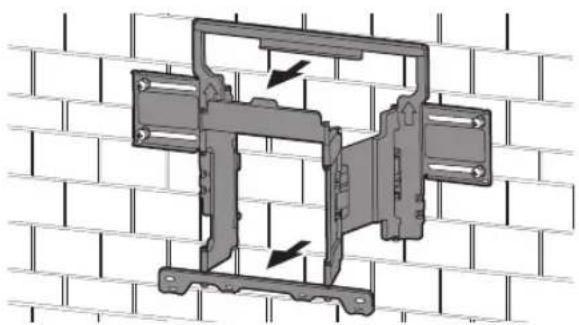

8 Повністю розкладіть консоль кронштейна.

Підготовка до встановлення телевізора

Примітка

- Тримайте викручені гвинти й невикористані деталі в безпечному, недосяжному для дітей місці.

∅/X

Встановлення телевізора на стіну з коробки\*

* Лише для обмеженого регіону/країни/моделі.

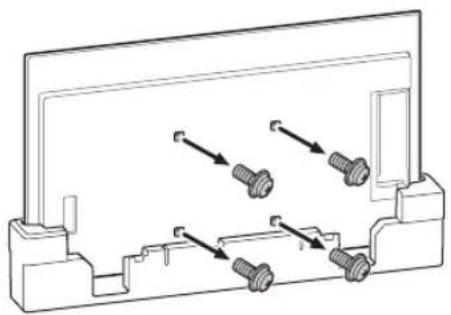

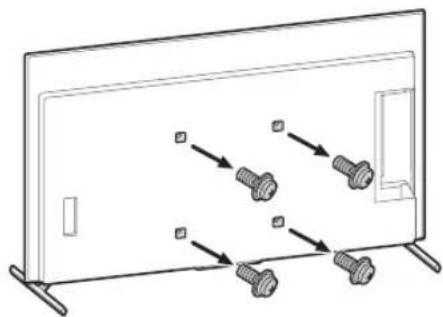

1 Викрутіть гвинти із задньої панелі телевізора.

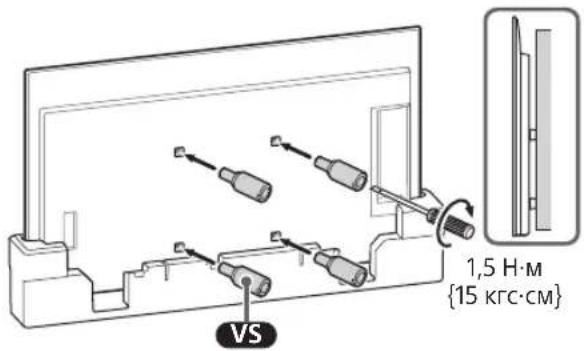

2 Прикріпіть настінне кріплення VS (додається до телевізора) заду телевізора (так щоб кріплення було паралельне стіні).

VS 1,5 H·M {15 кгс·см}

Примітка

- Приєднуючи настінне кріплення VS до телевізора, затягніть його гвинти. Установлюючи настінне кріплення VS, використовуйте лише викрутку з пласким шліцом. Використання іншого інструмента може призвести до надмірного затягування гвинтів настінного кріплення VS та пошкодження телевізора.

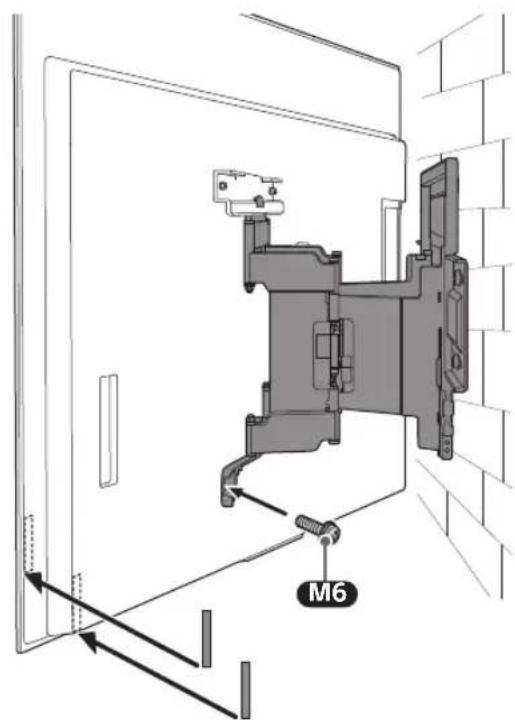

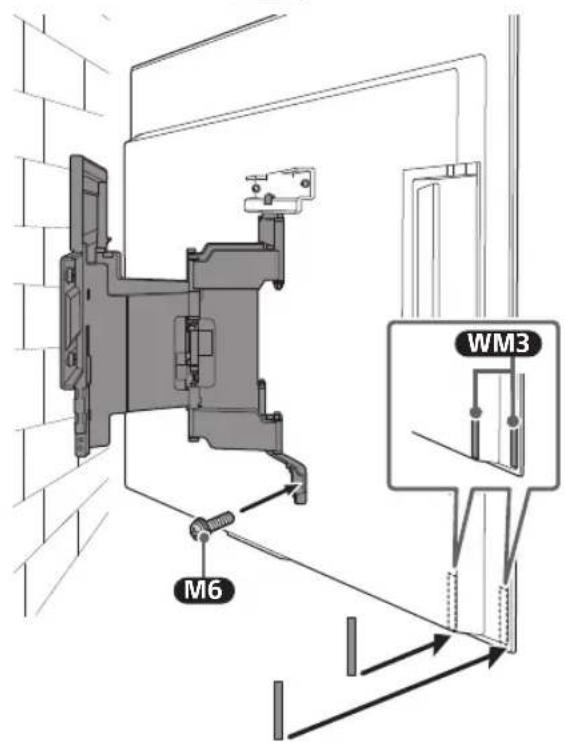

3 Прикріпіть кронштейн WM2 до телевізора за допомогою гвинтів M6.

WM2 M6

Встановлення телевізора на стіну з настільної підпори

1 Зніміть клемну кришку.

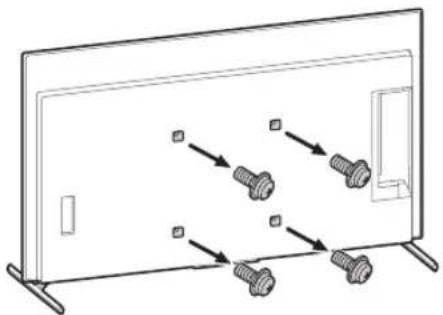

2 Викрутіть гвинти із задньої панелі телевізора.

3 Прикріпіть настінне кріплення VS (додається до телевізора) заду телевізора (так щоб кріплення було паралельне стіні).

VS 1,5 H·M {15 кгс·см}

Примітка

- Приєднуючи настінне кріплення VS до телевізора, затягніть його гвинти. Установлюючи настінне кріплення VS , використовуйте лише викрутку з пласким шліцом. Використання іншого інструмента може призвести до надмірного затягування гвинтів настінного кріплення VS та пошкодження телевізора.

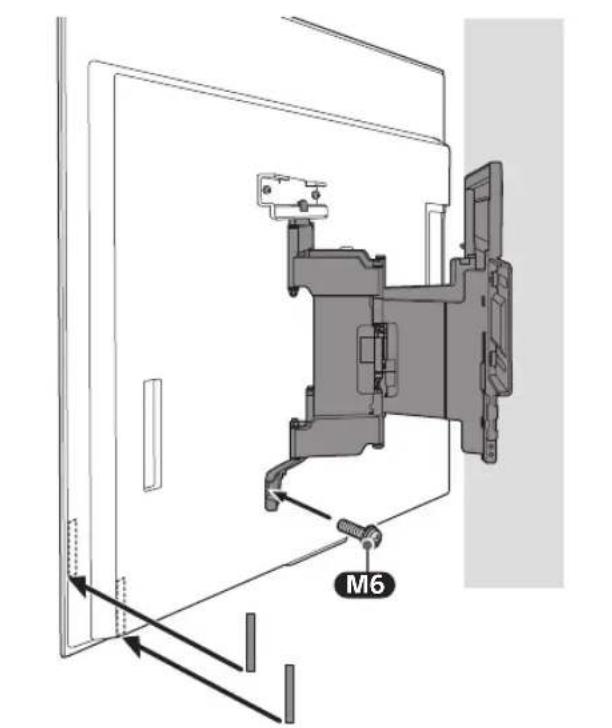

4 Прикріпіть кронштейн WM2 до телевізора за допомогою гвинтів M6.

WM2 M6

5 Від'єднайте настільну підпору від телевізора.

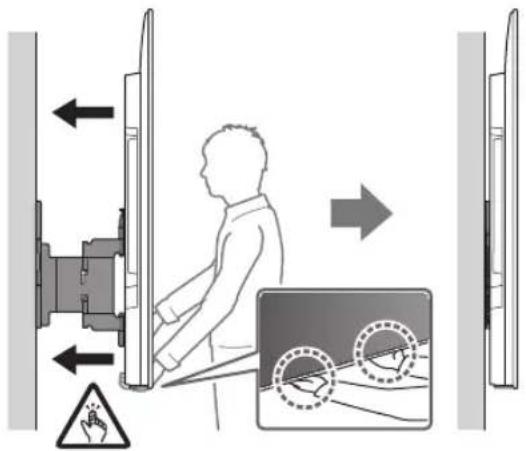

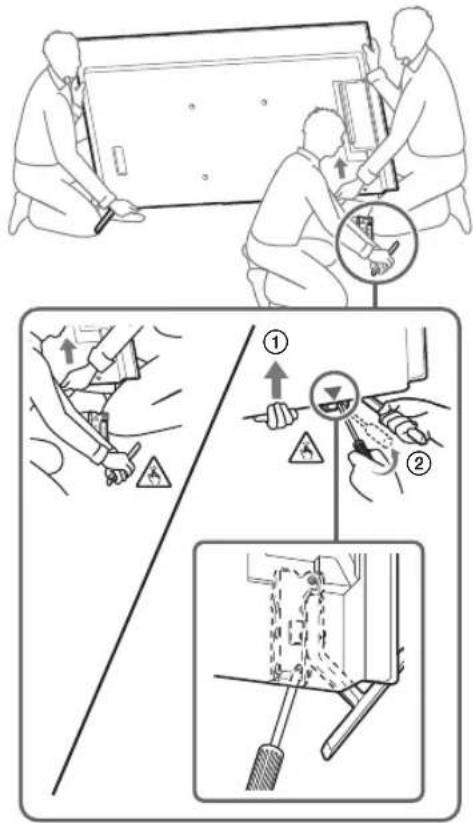

- Знімайте одну сторону настільної підпори за раз. Міцно тримайте настільну підпору двома руками, в той час як інші особи підіймають телевізор.

- Повторіть попередній крок та зніміть іншу сторону настільної підпори.

Примітка

• Щонайменше три особи потрібно, щоб від'єднати настільну підпору.
• Остерігайтеся застосування надмірної сили, від'єднуючи настільну підпору від телевізора, що може призвести до падіння телевізора і стати причиною травмування людей або пошкодження телевізора.
• Обережно поводьтеся з настільною підпорою, щоб не пошкодити телевізор.
  •Піднімайте телевізор обережно, оскільки від'єднана настільна підпора може перекинутися та спричинити травми людей.
• Будьте вкрай обережними, коли зніматимете настільну підпору з телевізора. Якщо підпора впаде, вона може пошкодити поверхню, на якій тримається телевізор.

становлення телевізора на стіні

∅/X

1

Прикрутіть ліву та праву частину кронштейна для настінного кріплення за допомогою М6 і прикріпіть WM3.

Примітка

- Не прикріплюйте WM3 на етикетках.

M6 WM3

M6

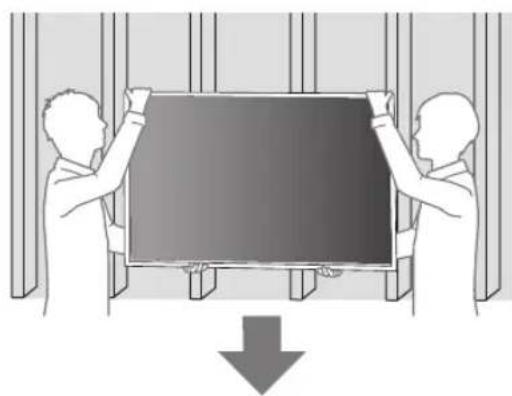

5 Переміщуючи телевізор, міцно тримайте його знизу.

- В залежності від типу і кількості під'єднаних кабелів можливо, що телевізор не можна буде присунути ближче до стіни. Не слід розглядати це як проблему.

- Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 189,3 см (75 дюймів) або більшою) (крім Єгипту).

Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 75 дюймів (189,3 см) або більшою) (тільки для Єгипту).

Перевірка після завершення встановлення

Перевірте зазначені нижче пункти.

- Шнур і кабель не перекручені й не затиснені.

ЗАСТЕРЕЖЕННЯ

- Неправильне розміщення шнура живлення змінного струму тощо може стати причиною пожежі або ураження електричним струмом унаслідок короткого замикання. З метою безпеки обов'язково перевірте все після завершення встановлення.

Інші відомості

Під час знімання телевізора дотримуйтеся вказаної процедури встановлення у зворотному порядку.

ЗАСТЕРЕЖЕННЯ

- Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 189,3 см (75 дюймів) або більшою) (крім Єгипту).

Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 75 дюймів (189,3 см) або більшою) (тільки для Єгипту).

В Встановлення кронштейна для настінного кріплення на стіні з монолітного бетону або бетонних блоків

Встановлення кронштейна для настінного кріплення на стіні

1 Визначте місце встановлення.

Переконайтеся, що стіна має достатні розміри для телевізора та в змозі витримати вагу, щонайменше в шість раз більшу за вагу телевізора.

• Див. «Вимірювання для встановлення кронштейна для настінного кріплення на стіні» на стор. 20.
• Вагу телевізора можна знайти в Довідковому посібнику до телевізора.

Примітка

• Якщо телевізор встановлено на стіні, верхня частина телевізора буде трохи нахилена вперед.
• Обов'язково перевірте, чи зручно дивитися телевізор у вибраному місці.

2 Прикладіть WM1 до стіни та зробіть чотири позначки.

× 4 WM1

Примітка

- Скористайтеся рівнем, щоб розташувати

WM1 горизонтально.

3 Просвердліть напрямні отвори в позначених місцях.

Переконайтеся, що стіна в тому місці, де буде просвердлено отвори, є достатньо міцною, щоб витримати вагу, щонайменше в шість разів більшу за вагу телевізора.

×4 10 MM 75 MM

Примітка

• Глибина напрямних отворів — 75 мм, діаметр свердла — 10 мм.

4

Закріпіть кронштейн WM1 на стіні, використовуючи підходящі гвинти (не входять до комплекту постачання) і шайби (не входять до комплекту постачання).

×4 WM1 8 MM × 60 MM

Примітка

- Скористайтеся рівнем, щоб розташувати WM1 горизонтально.

Застереження

- Не перетягуйте дерев'яний гвинт 8 мм × 60 мм. Надмірне затягування може негативно вплинути на міцність кріплення дерев'яного гвинта 8 мм × 60 мм.

6

Повністю розкладіть консоль кронштейна.

Підготовка до встановлення телевізора

Примітка

- Тримайте викручені гвинти й невикористані деталі в безпечному, недосяжному для дітей місці.

∅/X

Встановлення телевізора на стіну з коробки\*

* Лише для обмеженого регіону/країни/моделі.
1 Викрутіть гвинти із задньої панелі телевізора.

2 Прикріпіть настінне кріплення vs (додається до телевізора) заду телевізора (так щоб кріплення було паралельне стіні).

1,5 H·M {15 кгс·см} VS

Примітка

- Приєднуючи настінне кріплення VS до телевізора, затягніть його гвинти. Установлюючи настінне кріплення VS , використовуйте лише викрутку з пласким шліцом. Використання іншого інструмента може призвести до надмірного затягування гвинтів настінного кріплення VS та пошкодження телевізора.

3 Прикріпіть кронштейн WM2 до телевізора за допомогою гвинтів M6.

WM2 M6

Встановлення телевізора на стіну з настільної підпори

1 Зніміть клемну кришку.

2 Викрутіть гвинти із задньої панелі телевізора.

3 Прикріпіть настінне кріплення VS (додається до телевізора) заду телевізора (так щоб кріплення було паралельне стіні).

1,5 H·M {15 кгс·см} VS

Примітка

- Приєднуючи настінне кріплення VS до телевізора, затягніть його гвинти. Установлюючи настінне кріплення VS, використовуйте лише викрутку з пласким шліцом. Використання іншого інструмента може призвести до надмірного затягування гвинтів настінного кріплення VS та пошкодження телевізора.

4 Прикріпіть кронштейн WM2 до телевізора за допомогою гвинтів M6.

WM2 M6

5 Від'єднайте настільну підпору від телевізора.

- Знімайте одну сторону настільної підпори за раз. Міцно тримайте настільну підпору двома руками, в той час як інші особи підіймають телевізор.

- Повторіть попередній крок та зніміть іншу сторону настільної підпори.

Примітка

• Щонайменше три особи потрібно, щоб від'єднати настільну підпору.
• Остерігайтеся застосування надмірної сили, від'єднуючи настільну підпору від телевізора, що може призвести до падіння телевізора і стати причиною травмування людей або пошкодження телевізора.
• Обережно поводьтеся з настільною підпорою, щоб не пошкодити телевізор.
  • Піднімайте телевізор обережно, оскільки від'єднана настільна підпора може перекинутися та спричинити травми людей.
• Будьте вкрай обережними, коли зніматимете настільну підпору з телевізора. Якщо підпора впаде, вона може пошкодити поверхню, на якій тримається телевізор.

Установлення телевізора на стіні

∅/X

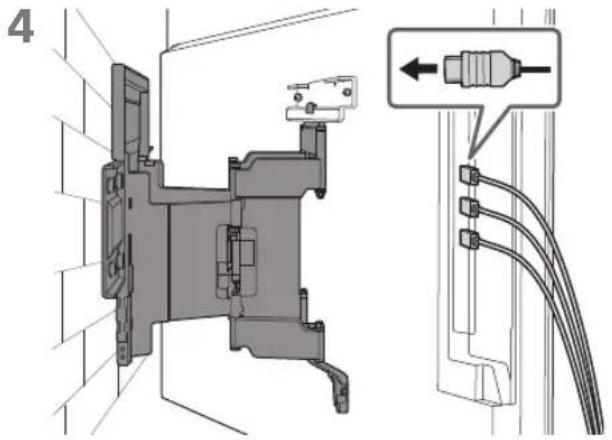

3 Прикрутіть ліву та праву частину кронштейна для настінного кріплення за допомогою М6 і прикріпіть WM3.

Примітка

- Не прикріплюйте WM3 на етикетках.

M6 WM3

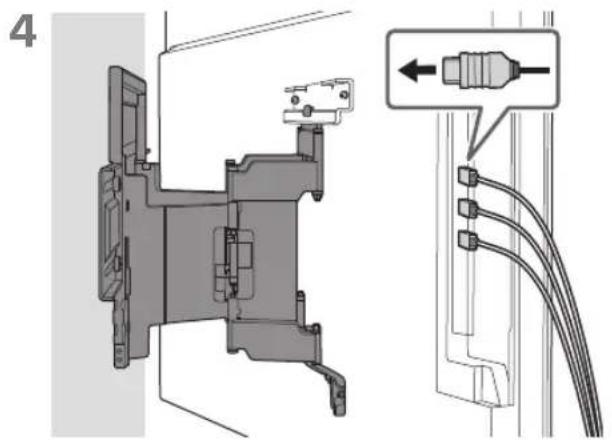

4

5 Переміщуючи телевізор, міцно тримайте його знизу.

- В залежності від типу і кількості під'єднаних кабелів можливо, що телевізор не можна буде присунути ближче до стіни. Не слід розглядати це як проблему.

M6

- Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 189,3 см (75 дюймів) або більшою) (крім Єгипту).

Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 75 дюймів (189,3 см) або більшою) (тільки для Єгипту).

Перевірка після завершення встановлення

Перевірте зазначені нижче пункти.

- Шнур і кабель не перекручені й не затиснені.

ЗАСТЕРЕЖЕННЯ

- Неправильне розміщення шнура живлення змінного струму тощо може стати причиною пожежі або ураження електричним струмом унаслідок короткого замикання. З метою безпеки обов'язково перевірте все після завершення встановлення.

Інші відомості

Під час знімання телевізора дотримуйтеся вказаної процедури встановлення у зворотному порядку.

ЗАСТЕРЕЖЕННЯ

- Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 189,3 см (75 дюймів) або більшою) (крім Єгипту).

Для перенесення великого телевізора потрібно двоє або більше осіб (троє або більше осіб для телевізора з діагоналлю 75 дюймів (189,3 см) або більшою) (тільки для Єгипту).

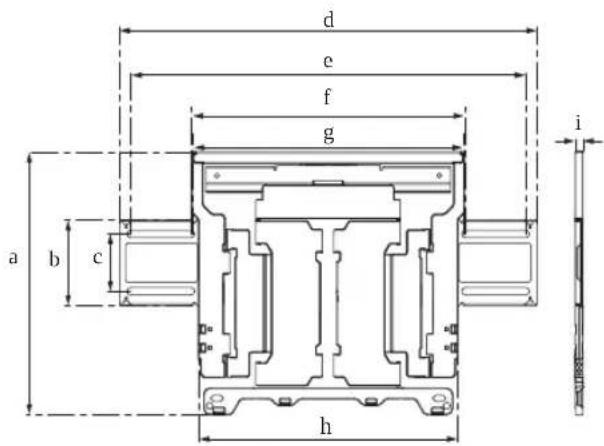

Технічні характеристики

WM1

d e f g i a b c h

Розміри: (прибл.) [мм]

a : 354

b : 116

c : 77

d : 563

e : 533

f : 370

g : 368

h : 350

i : 11

Вага (тільки база): (прибл.) [кг] 3,0

Конструкція та технічні характеристики можуть бути змінені без попередження.

Довідкові матеріали

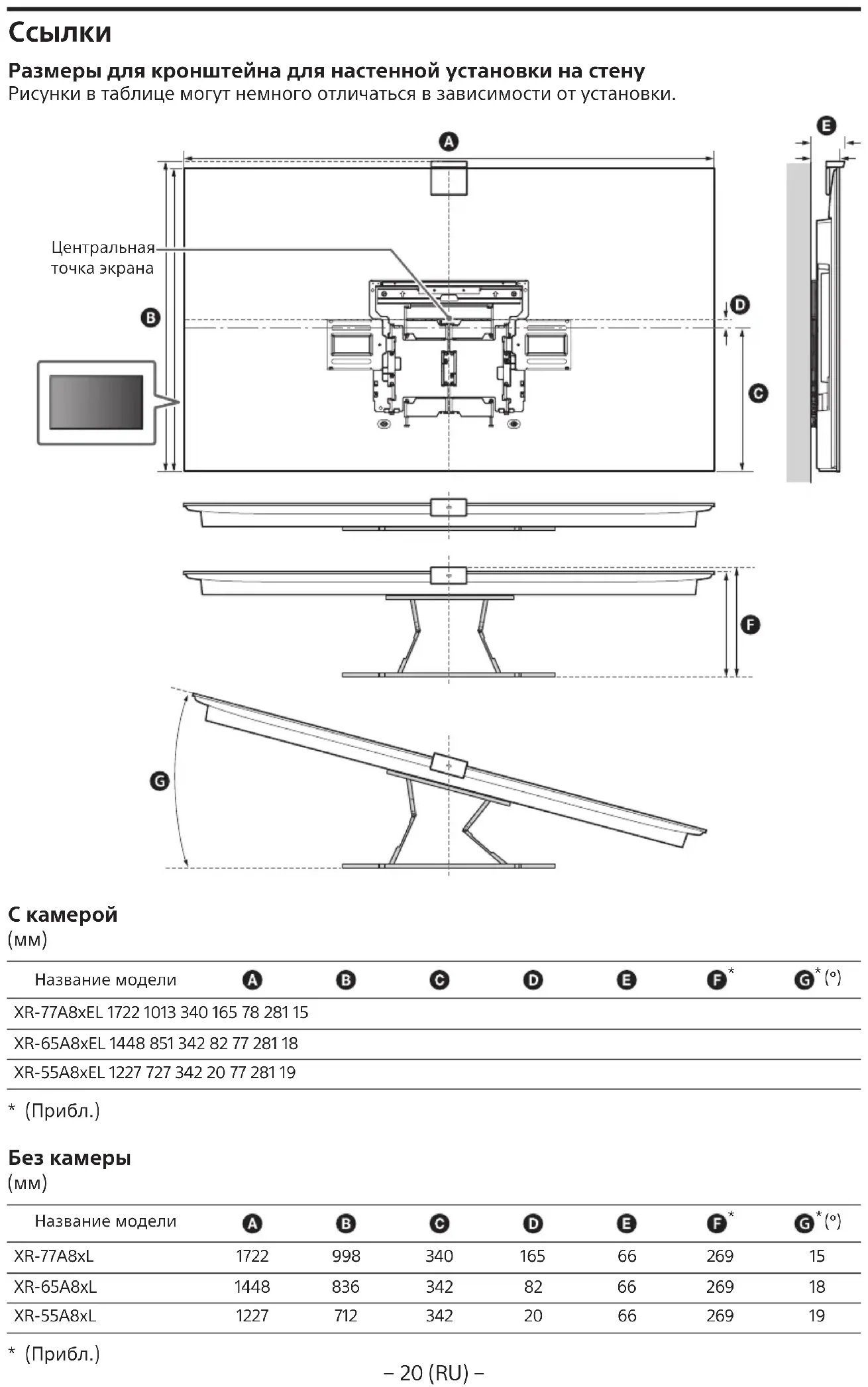

Вимірювання для встановлення кронштейна для настінного кріплення на стіні

Цифри в наведеній таблиці можуть дещо відрізнятися в залежності від монтажу.

3 камерою

(MM)

Назва моделі	A	B	C	D	E	F*	G*(°)
XR-77A8xEL 1722 1013 340 165 78 281 15
XR-65A8xEL 1448 851 342 82 77 281 18
XR-55A8xEL 1227 727 342	20 77 281 19

* (Прибл.)

Без камери

(MM)

Назва моделі	A	B	C	D	E	F*	G*(°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Прибл.)

Профильдерге бекітілген гипсокартон

Алдын алу шаралары

Теледидармен беріледі
