Produkttype	OLED-TV
Merke	Sony
Modell	XR77A80L
Skjermstørrelse	77 tommer (195,6 cm)
Oppløsning	4K Ultra HD (3840 x 2160 piksler)
Skjermteknologi	OLED
Prosessor	Cognitive Processor XR
Operativsystem	Google TV
HDR-formater	Dolby Vision, HDR10, HLG
Tilkobling	4 x HDMI (2.1), 2 x USB, Ethernet, Wi-Fi, Bluetooth
Lydeffekt	20 W + 20 W (2 høyttalere)
Strømforbruk (typisk)	Omtrent 400 W
Strømforbruk i standby	Mindre enn 0,5 W
Vekt (uten stativ)	Omtrent 35 kg
Vekt (med stativ)	Omtrent 36 kg
Mål (uten stativ, B x H x D)	172,2 x 99,8 x 6,6 cm
Mål (med stativ, B x H x D)	172,2 x 101,3 x 34,0 cm
Veggmonteringskompatibilitet	VESA 300 x 300 mm (feste SU-WL850)
Inkluderte tilbehør	Fjernkontroll, batterier, bordstativ, installasjonsguide
Sikkerhet	Installasjon av profesjonell anbefales; interne magneter, ikke blokker ventilasjonsåpninger

Ofte stilte spørsmål - XR77A80L SONY

Hva er skjermstørrelsen på Sony XR77A80L?

Sony XR77A80L har en OLED-skjerm på 77 tommer (195,6 cm diagonalt).

Er TV-en kompatibel med veggmontering?

Ja, den er kompatibel med veggfeste Sony SU-WL850. Installasjonen må utføres av en godkjent profesjonell av sikkerhetshensyn.

Hva er oppløsningen på TV-en?

Oppløsningen er 4K Ultra HD (3840 x 2160 piksler), som gir et skarpt og detaljert bilde.

Hvilke HDR-formater støttes?

TV-en støtter Dolby Vision, HDR10 og HLG for optimaliserte farger og kontrast.

Hvor mange HDMI-innganger har den?

Den har 4 HDMI-innganger (hvorav 2.1) for tilkobling av eksterne enheter som spillkonsoll eller Blu-ray-spiller.

Hva er vekten på TV-en uten stativ?

Vekten på TV-en uten stativ er omtrent 35 kg. Det anbefales å håndtere den med to personer.

Hvordan rengjøre OLED-skjermen?

Bruk en myk og tørr klut (mikrofiber) for å rengjøre skjermen. Bruk aldri kjemikalier eller vann direkte på skjermen.

Er TV-en kompatibel med talassistenter?

Ja, takket være Google TV kan du bruke innebygd Google Assistant for å styre TV-en med stemmen.

Hva er sikkerhetsforholdsreglene for veggmontering?

Installasjonen må utføres av en godkjent installatør. Veggen må tåle minst seks ganger TV-ens vekt. Bruk egnede skruer og plugger for veggtypen.

Hva gjør jeg hvis fjernkontrollen ikke fungerer?

Sjekk batteriene (type AAA) og forsikre deg om at de er riktig satt inn. Hvis problemet vedvarer, tilbakestill fjernkontrollen ved å ta ut batteriene og trykke på en knapp i 3 sekunder.

BRUKSANVISNING XR77A80L SONY

Försiktighetsåtgärder

Försiktighetsåtgärder

Massiv betong eller betongblock

Försiktighetsåtgärder

Understøttede modeller\*:

* "x"/"xx" i modelnavnene angiver tal og/eller tegn for den enkelte model.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Til kunder

Til Sony-forhandlere og installatører

1 Fjern skruerne fra bagsiden af TV'et.

2 Fjern skruerne fra bagsiden af TV'et.

1 Fjern skruerne fra bagsiden af TV'et.

2 Fjern skruerne fra bagsiden af TV'et.

Installasjonsveiledning for bruk med Sony veggmonteringsbrakett (SU-WL850)

Støttede modeller\*:

* I de faktiske modellnavnene, indikerer "x"/"xx" tall og/eller bokstaver som gjelder spesielt for hver modell.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Til kunder

Av hensyn til produktets beskyttelse og sikkerheten, anbefaler Sony sterkt at TV-en installeres av Sony-forhandlere eller lisensierte entreprenører. Ikke forsøk å installere den selv.

Til Sony-forhandlere og -leverandører

Legg spesielt merke til sikkerheten under installasjonen, periodisk vedlikehold og ved undersøkelse av dette produktet.

Tilstrekkelig ekspertise er nødvendig for å installere dette produktet, spesielt for å fastslå at veggen kan klare TV-ens vekt. Overlat monteringen av dette produktet til Sony-forhandlere eller lisensierte entreprenører, og vær spesielt oppmerksom på sikkerheten under installasjon. Sony er ikke ansvarlig for eventuell skade eller personskade forårsaket av feil behandling eller installasjon.

Av sikkerhetsmessige årsaker og for korrekt installasjon må bruksanvisningene for veggmonteringsbraketten, innstillingsveiledningen og retningslinjene i denne håndboken følges.

Veggmonteringsbrakett

Om sikkerheten

Takk for at du kjøpte dette produktet.

Til kunder

Montere TV-en på veggen

ADVARSEL

PROFESJONELL INSTALLASJON KREVES

Dette produktet bør kun installeres av en profesjonell installatør som er opplært til å fastslå styrken til veggen som skal holde oppe TV-ens vekt. Hvis TV-en ikke er riktig sikret under installasjon, kan den falle ned og føre til alvorlig personskade. Sony er ikke ansvarlige for skade eller personskade forårsaket av feil håndtering eller installasjon, eller installasjon av noe annet enn det spesifiserte produktet. Dine forbrukerrettigheter (hvis noen) påvirkes ikke.

Til Sony-forhandlere

Tilstrekkelig ekspertise er nødvendig for å montere dette produktet. Les nøye gjennom denne bruksanvisningen for å gjøre installasjonen på en trygg måte. Sony er ikke ansvarlige for skader eller personskader som oppstår som følge av feil håndtering eller installasjon. Gi denne håndboken til kunden etter installasjon.

Denne bruksanvisningen viser korrekt håndtering av produktet og viktige forholdsregler som er nødvendige for å forhindre uhell. Det er ditt ansvar å lese, grundig forstå og følge alle anvisninger i denne bruksanvisningen. Manglende evne til å gjøre dette kan føre til alvorlig personskade eller skade på eiendom, og kan annullere garantien. Ha denne håndboken tilgjengelig for fremtidig referanse.

Sonys produkter er utviklet med fokus på sikkerheten. Hvis produktene brukes feil, kan det derimot følge til alvorlig personskade på grunn av brann, elektrisk støt, produktet velter eller faller ned. Overhold forholdsreglene for sikkerhet for å forhindre slike uhell.

FORSIKTIG

Spesifiserte produkter

Denne veggmonteringsbraketten er utviklet for bruk med de oppgitte TV-produktene. For TV-er, se referanseveiledningene til TV-ene for å bekrefte at veggmonteringsbraketten kan brukes.

Til kunder

ADVARSEL

Hvis følgende forholdsregler ikke følges, kan alvorlig personskade eller dødsfall oppstå gjennom brann, elektrisk støt eller produktet kan falle ned.

Overlat installasjonen til lisensierte entreprenører og hold små barn unna under installasjonen.

Hvis veggmonteringsbraketten eller TV-en ikke installeres riktig, kan følgende uhell oppstå. Sørg for at lisensierte entreprenører utfører installasjonen.

• TV-en kan falle ned og forårsake en alvorlig personskade som et blåmerke eller et brudd.
• Hvis veggen som veggmonteringsbraketten installeres på er ustabil, ujevn eller ikke vinkelrett til gulvet, kan enheten falle ned og forårsake personskade eller skade på eiendom. Veggen bør kun støtte en vekt på minst seks ganger TV-ens vekt. (Se TV-ens referanseveiledning for vekten til TV-en.)
• Hvis veggmonteringsbraketten ikke installeres solid nok på veggen, kan enheten falle ned og forårsake personskade eller skade på eiendom.

Overlat flytting eller demontering av TV-en til lisensierte entreprenører.

Hvis en annen person enn lisensierte entreprenører transporterer eller demonterer TV-en, kan den falle ned og forårsake personskade eller skade på eiendom. Et stort TV-apparat må bæres av to eller flere personer (tre eller flere personer for TV på 189,3 cm (75 tommer) og over) (unntatt Egypt).

Et stort TV-apparat må bæres av to eller flere personer (tre eller flere personer for TV på 75 tommer (189,3 cm) og over) (kun Egypt).

Ikke fjern skruer e.l. etter montering av TV-en.

Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom.

Ikke gjør endringer på delene til veggmonteringsbraketten.

Hvis du gjør dette, kan veggmonteringsbraketten falle ned og forårsake personskade eller skade på eiendom.

Ikke monter noe annet utstyr enn det spesifiserte produktet.

Denne veggmonteringsbraketten er utviklet for bruk med det spesifiserte produktet. Hvis du monterer annet utstyr enn det som er spesifisert, kan det falle ned eller ødelegges, og forårsake personskade eller skade på eiendom.

Ikke påfør noen annen vekt enn den fra TV-en på veggmonteringsbraketten. Ikke rist TV-en til venstre/høyre eller opp/ned.

Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom.

Ikke len deg på eller heng fra TV-en.

Ikke len deg på eller heng fra TV-en da den kan falle ned på deg og forårsake personskade.

FORSIKTIG

Hvis følgende forholdsregler ikke følges, kan personskade eller skade på eiendom oppstå.

• Vær forsiktig så du ikke klemmer fingrene när du håndterer veggmonteringsbraketten eller dreier TV-en.
• Vær forsiktig mens du dreier TV-en så du ikke treffer noen som står i nærheten.
• Oppbevar ubrukte deler på en trygg plass for fremtidig bruk. Hold dem unna barn.

Ikke håndter produktet med ekstrem kraft under rengjøring eller vedlikehold.

Ikke bruk ekstrem kraft på oversiden på TV-en. Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom.

Dette produktet må ikke plasseres i nærheten av medisinske enheter.

Dette produktet (inkludert tilbehør) inneholder magneter som kan påvirke pacemakere, programmerbare shuntventiler for behandling av hydrocefalus eller andre medisinske enheter. Dette produktet må ikke plasseres i nærheten av personer som bruker slike medisinske enheter. Hvis du bruker slike medisinske enheter, må du høre med legen din før du bruker dette produktet.

Oppbevares utilgjengelig for barn eller personer som krever tilsyn.

Dette produktet (inkludert tilbehør) inneholder magneter. Svelging av magneter kan føre til alvorlige skader, for eksempel kvelning eller tarmskader. Hvis noen har svelget én eller flere magneter, må du ta øyeblikkelig kontakt med lege.

Forholdsregler

• Hvis du bruker TV-en montert på veggmonteringsbraketten over lang tid, kan veggen bak eller over TV-en bli misfarget eller tapeten kan løsne, avhengig av veggens materiale.
• Hvis veggmonteringsbraketten er fjernet etter at den er montert på veggen, står skruehullene igjen.
• Ikke bruk veggmonteringsbraketten på et sted hvor den er utsatt for mekaniske vibrasjoner.

Installere veggmonteringsbraketten

Til Sony-forhandlere

ADVARSEL

Følgende instrukser er bare for Sony-forhandlere. Les sikkerhetsforholdsreglene beskrevet under og legg spesielt merke til sikkerheten under installasjon, vedlikehold og kontroll av dette produktet.

Ikke monter veggmonteringsbraketten på veggoverflater hvor hjørnene eller sidene av TV-en stikker frem fra veggoverflaten.

Ikke monter veggmonteringsbraketten på veggoverflater som en søyle hvor hjørnene eller sidene av TV-en stikker frem fra veggoverflaten. Hvis en person eller en gjenstand treffer det utstikkende hjørnet eller siden på TV-en, kan det føre til personskade eller skade på eiendom.

Ikke installer TV-en over eller under et klimaanlegg.

Hvis TV-en utsettes for vannlekkasjer eller luftstrøm fra et klimaanlegg over lang tid, kan dette forårsake brann, elektrisk støt eller en feilfunksjon på TV-en.

Sørg for at du monterer veggmonteringsbraketten sikkert på veggen etter anvisningene i denne bruksanvisningen.

Hvis noen av skruene er løse eller faller ut, kan veggmonteringsbraketten falle ned og forårsake personskade eller skade på eiendom. Pass på å bruke skruer som er egnet for veggmaterialet, og installer enheten sikkert med fire skruer med en diameter på 8 mm (eller tilsvarende).

Sørg for at du bruker de inkluderte skruene og tilkoblingsdelene på riktig måte etter anvisningene som er gitt i denne bruksanvisningen. Dersom du bruker erstattede deler, kan TV-en falle ned og forårsake personskade eller skade på TV-en.

Sørg for at du monterer braketten riktig etter anvisninger forklart i denne bruksanvisningen.

Dersom noen av skruene er løse eller faller ut, kan TV-en falle ned og forårsake personskade eller skade på TV-en.

Sørg for at du strammer skruene godt til i riktig posisjon.

Hvis du ikke vil gjøre dette, kan TV-en falle ned og forårsake personskade eller skade på TV-en.

Vær forsiktig så TV-en ikke utsettes for støt under installasjon.

Hvis TV-en utsettes for støt, kan den falle ned eller ødelegges. Dette kan forårsake personskade.

Sørg for at du installerer TV-en på en vegg som er både vinkelrett og flat.

Hvis du ikke gjør dette, kan TV-en falle ned og forårsake personskade.

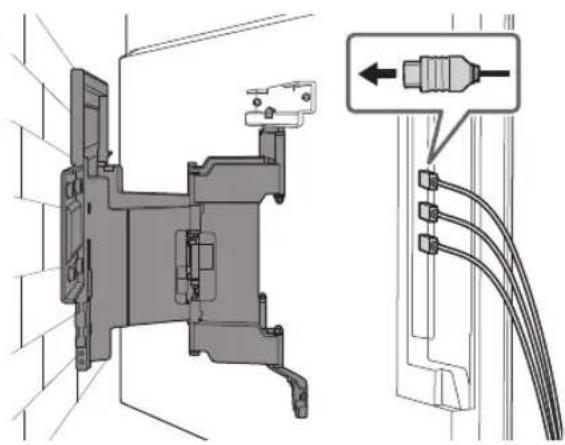

Etter riktig installasjon av TV-en, må du feste kablene på riktig måte.

Hvis personer eller gjenstander blir viklet inn i kablene, kan dette føre til personskade eller skade på TV-en.

Skruene som er nødvendige for å sikre veggmonteringsbraketten til veggen følger ikke med.

Bruk skruer som passer for veggmaterialet og strukturen når du monterer veggmonteringsbraketten.

- Illustrasjonene for TV-en vist i denne håndboken er eksempler brukt for å gi tydelige forklaringer av operasjonene. Derfor kan illustrasjonene se annerledes ut enn din faktiske TV.

Hva er veggen laget av?

Kontroller først type vegg hvor TV-en skal monteres.

Gipsplate med stendere

Forholdsregler

• Maksimal tykkelse på gipsplate: 16 mm.
• Kontroller at den interne trestiftens størrelse er minst 51 mm × 102 mm for vanlig eller 38 mm × 89 mm for nominell.
• La det være minst 406 mm horisontal klarering mellom festeelementer.

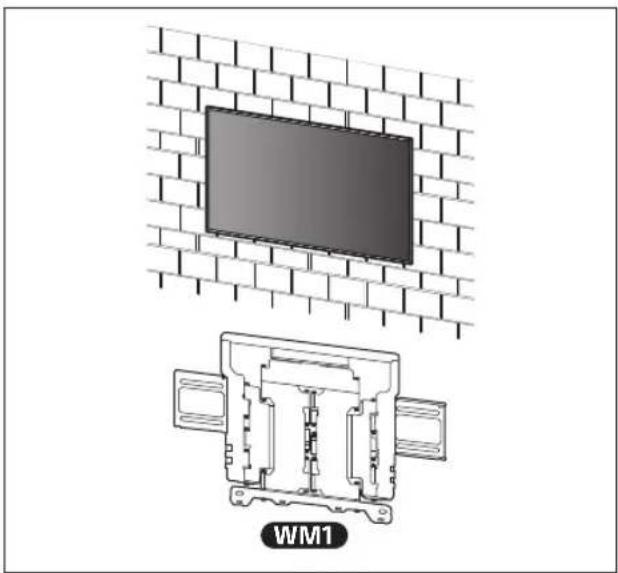

Solid betong eller betongblokk

Forholdsregler

• Monter veggmonteringsbraketten direkte på veggen av solid betong.
• Kontroller at tykkelsen på veggen av solid betong er minst 203 mm.
• Kontroller at størrelsen på hver betongblokk er minst 203 mm × 203 mm × 406 mm.

Kontrollere delene

Inkludert med SU-WL850

- Bekreft at alle deler følger med.

WM1 (×1)

Forberede installasjonen

- Sørg for å ha TV-ens referanseveiledning og innstillingsveiledningen tilgjengelig før installasjonen.

- Bekreft posisionen TV-en skal installeres i.

- Gjør klar fire skruer med en diameter på 8 mm og fire skiver (medfølger ikke). Velg skruer som passer for materialet i veggen.

- Klargjør følgende verktøy:

*1
	5,5 mm 10 mm
*2 *3
		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	*48 mm × 60 mm	*4

*2 Kun for solid betong eller betongblokk
*3 Avhengig av modeller
*4 Vær forsiktig når du velger skruer og skiver

A Fest veggmonteringsbraketten til gipsplateveggen med stendere

Sørg for at veggen har nok plass for TV-en og at den kan støtte en vekt på minst seks ganger TV-ens.

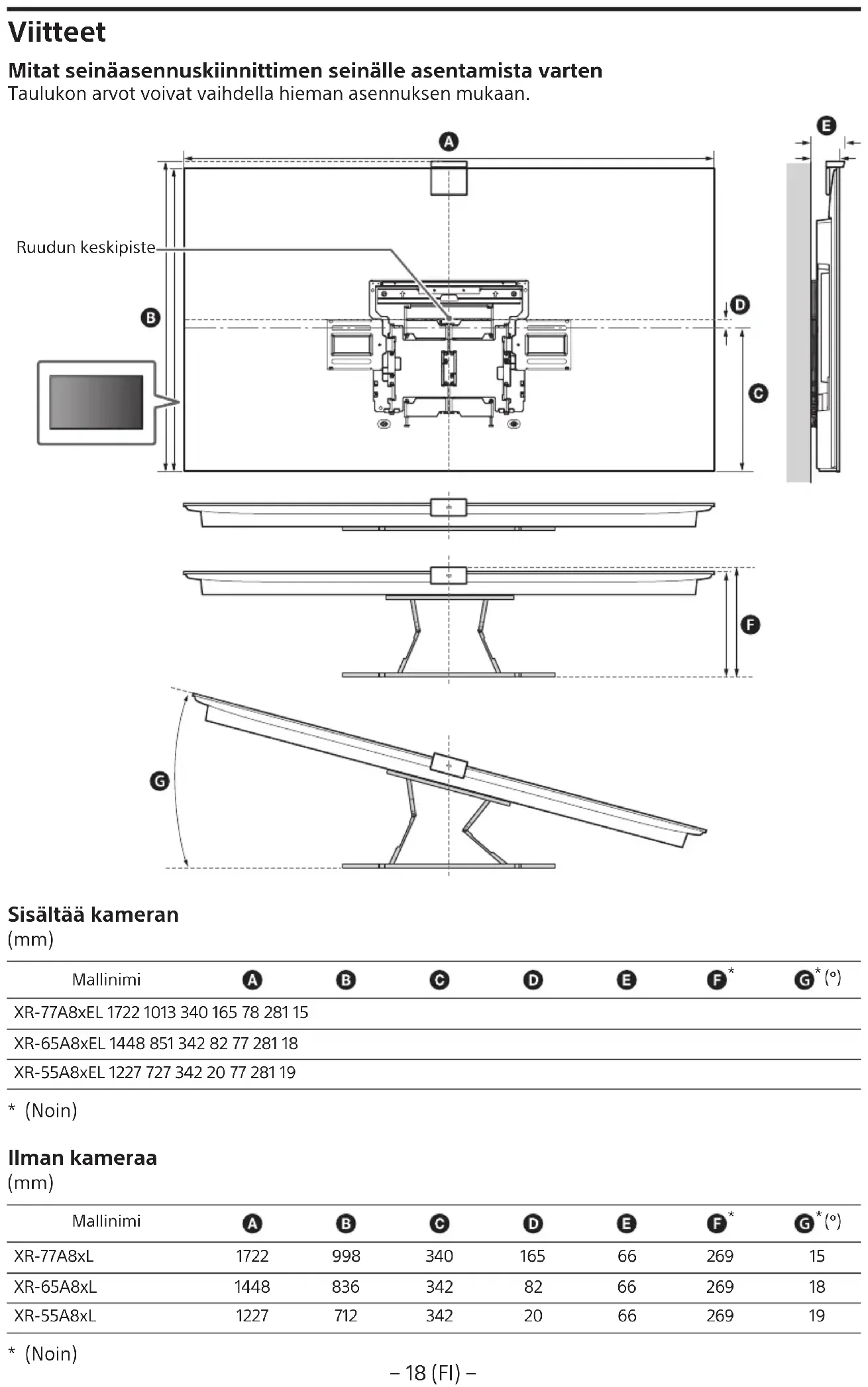

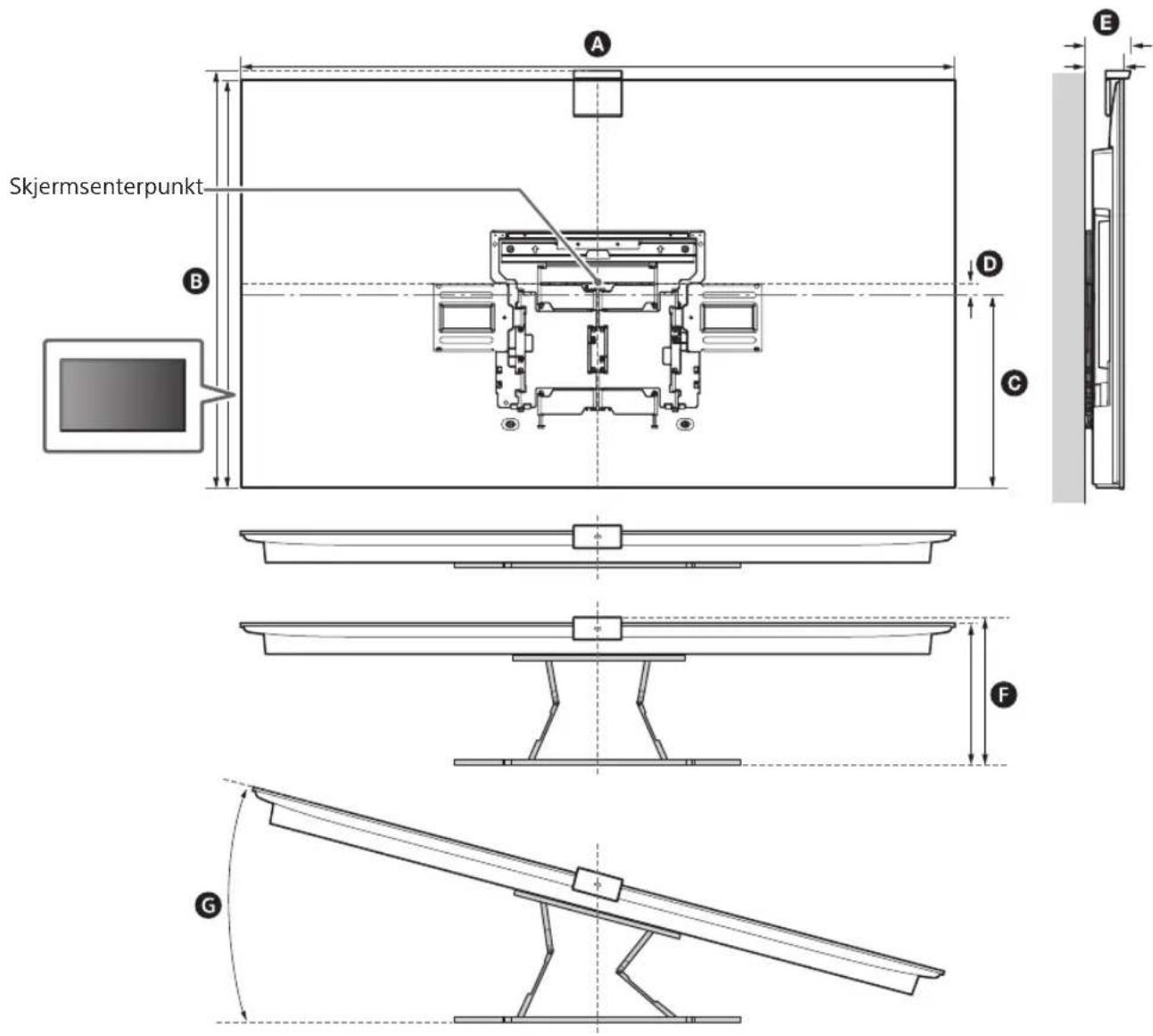

• Se "Måling for montering av veggmonteringsbrakett på veggen" på side 18.
• Se TV-ens referanseveiledning for TV-ens vekt.

Merknad

• Når TV-en er installert på veggen, lener øvre side av TV-en noe fremover.
• Vi anbefaler at du sjekker posisjonen til TV-en i visningsmiljøet.

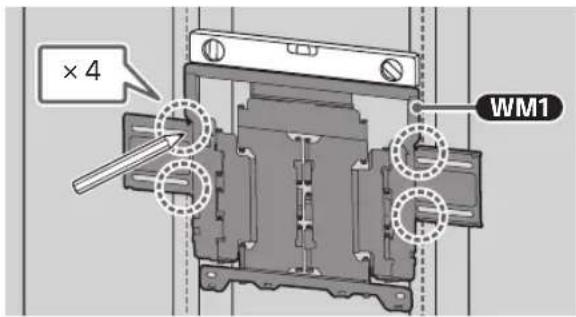

3 Sett WM1 på linje på veggen og sett fire merker på linje med stiftene.

× 4 WM1

Merknad

- Bruk et vater til å sjekke om WM1 er plan.

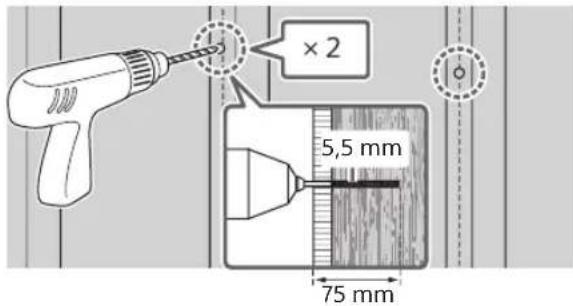

4 Lag de øvre prøvehullene på merkene med en boremaskin.

Forsikre deg om at plasseringen på veggen for å bore hullene er sterk nok til å støtte en vekt på minst seks ganger vekten til TV-en.

×2 5,5 mm 75 mm

Merknad

5 Monter WM1 på veggen med egnede skruer (medfølger ikke) og skiver (medfølger ikke).

×2 8 mm × 60 mm WM1

Merknad

- Bruk et vater til å sjekke om WM1 er plan.

Forholdsregel

- Ikke overstram treskruen (8 mm × 60 mm). Feil tilstramming kan redusere holdekraften til treskruen (8 mm × 60 mm).

6 Lag de nedre prøvehullene på merkene med en boremaskin. (Se trinn 4 for instruks om drilling.)

× 2

7 Sett de egnede skruene og skivene i hullene.

WM1 ×2

Merknad

- Bruk et vater til å sjekke om WM1 er plan.

Forberede installasjonen av TV-en

Merknad

- Sørg for at ubrukte deler og skruene du har fjernet blir oppbevart på en trygg plass, utenfor barns rekkevidde.

No / X

Montere TV-en på veggen fra emballasjen\*

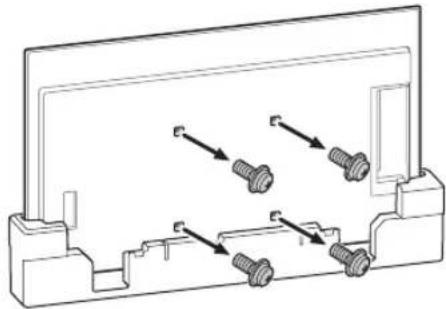

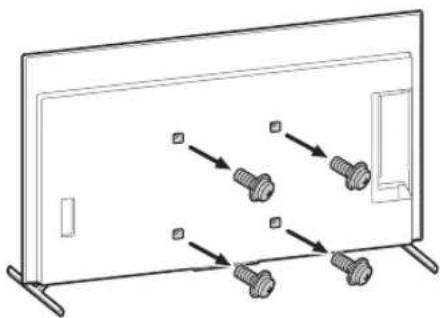

1 Fjern skruene fra baksiden av TV-en.

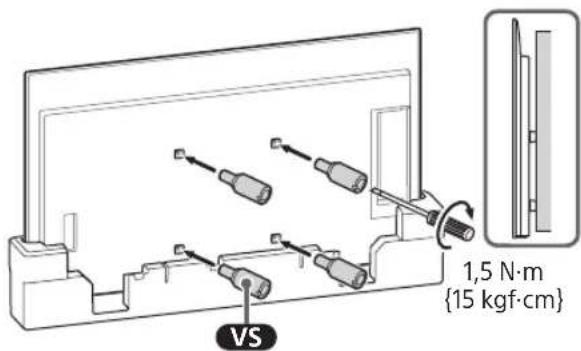

2 Fest veggmonteringsfestet VS (følger med TV-en) bak på TV-en (for å gjøre den parallell med veggen).

VS 1,5 N·m {15 kgf·cm}

Merknad

- Sørg for å feste veggmonteringsfestet VS når de festes til TV-en. Bruk kun en flat skrutrekker til å installere veggmonteringsfestet VS . Bruk av et annet verktøy kan føre til overstramming av veggmonteringsfestet VS og skade på TV-en.

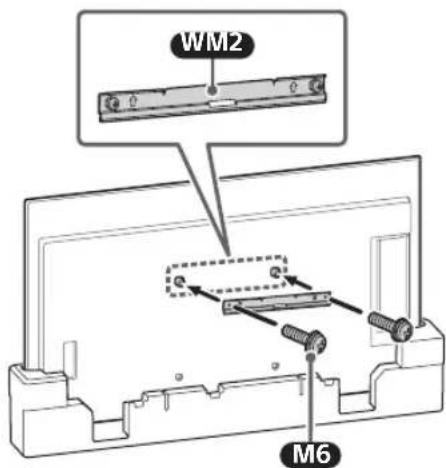

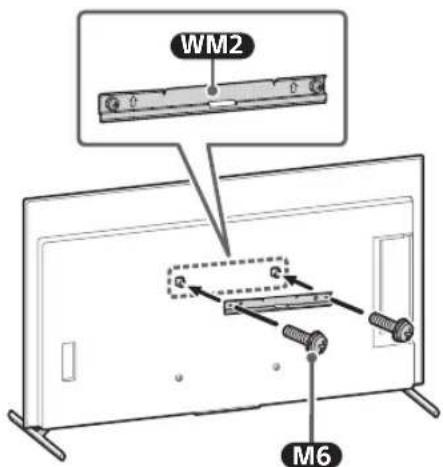

3 Fest WM2 til TV-en med M6.

WM2 M6

Montere TV-en på veggen fra bordstativet

1 Fjern terminaldekselet.

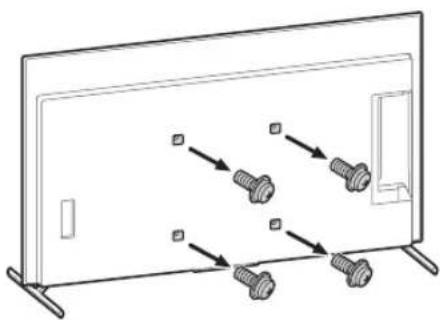

2 Fjern skruene fra baksiden av TV-en.

3 Fest veggmonteringsfestet VS (følger med TV-en) bak på TV-en (for å gjøre den parallell med veggen).

1,5 N·m {15 kgf·cm}

Merknad

- Sørg for å feste veggmonteringsfestet VS når de festes til TV-en. Bruk kun en flat skrutrekker til å installere veggmonteringsfestet VS. Bruk av et annet verktøy kan føre til overstramming av veggmonteringsfestet VS og skade på TV-en.

4 Fest WM2 til TV-en med M6.

WM2 M6

5 Demonter bordstativet fra TV-en.

- Fjern den ene siden av bordstativet om gangen. Hold bordstativet godt fast med begge hender mens den andre personen løfter opp TV-en.

- Gjenta det forrige trinnet og fjern den andre siden av bordstativet.

Merknad

• Tre eller flere personer er nødvendig for å løsne bordstativet.
• Vær forsiktig så du ikke bruker for mye kraft når bordstativet løsnes fra TV-en, da dette kan medføre at TV-en faller ned og også medføre personskader eller fysiske skader på TV-en.
• Vær forsiktig ved håndtering av bordstativet for å hindre skader på TV-en.
• Vær forsiktig når TV-en løftes, da bordstativet er løsnet, bordstativet kan vippe over og medføre personskader.
• Vær forsiktig når bordstativet fjernes fra TV-en for å hindre at det faller ned og skader overflaten på TV-en som det er festet til.

Installere TV-en på veggen

∅/X

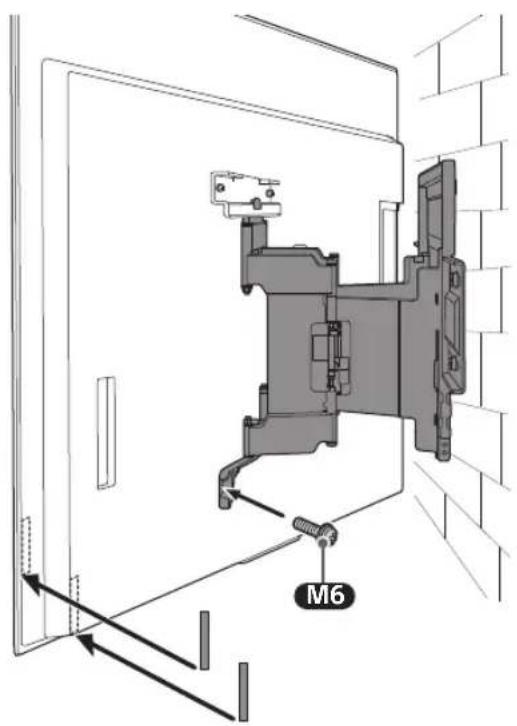

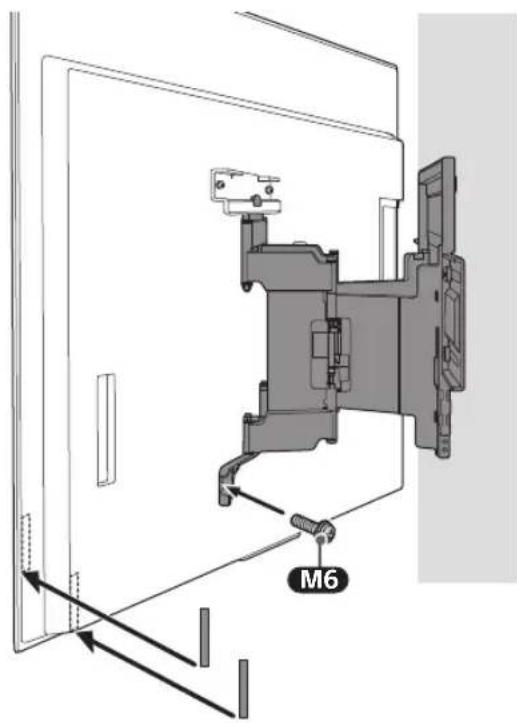

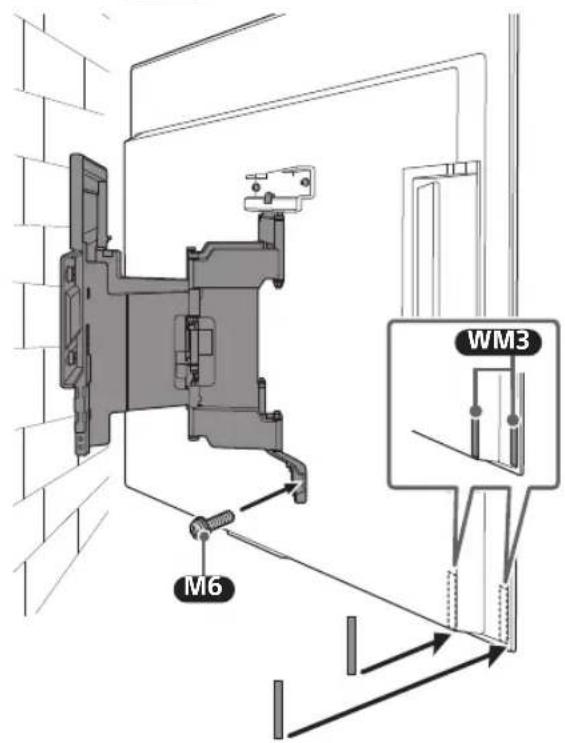

3 Skru inn venstre og høyre side av veggmonteringsbraketten med M6 og fest WM3.

Merknad

- Ikke fest WM3 på etikettene.

M6 WM3

M6

4

- Det er ikke sikkert at TV-en beveger seg nær veggen, avhengig av type og antall kabler som er tilkoblet. Dette er ikke en feil.

- Et stort TV-apparat må bæres av to eller flere personer (tre eller flere personer for TV på 189,3 cm (75 tommer) og over) (unntatt Egypt).

Et stort TV-apparat må bæres av to eller flere personer (tre eller flere personer for TV på 75 tommer (189,3 cm) og over) (kun Egypt).

Bekrefte fullføringen av installasjonen

- Feil plassering av strømledningen, e.l. kan forårsake brann eller elektrisk støt på grunn av en kortslutning. Sørg for at installasjonen fullføres på riktig måte.

Annen informasjon

Når du fjerner TV-en, utfører du installasjonen i motsatt rekkefølge.

ADVARSEL

- Et stort TV-apparat må bæres av to eller flere personer (tre eller flere personer for TV på 189,3 cm (75 tommer) og over) (unntatt Egypt).

Et stort TV-apparat må bæres av to eller flere personer (tre eller flere personer for TV på 75 tommer (189,3 cm) og over) (kun Egypt).

B Feste veggmonteringsbraketten til den solide betongen eller betongblokken

Sørg for at veggen har nok plass for TV-en og at den kan støtte en vekt på minst seks ganger TV-ens.

• Se "Måling for montering av veggmonteringsbrakett på veggen" på side 18.
• Se TV-ens referanseveiledning for TV-ens vekt.

Merknad

• Når TV-en er installert på veggen, lener øvre side av TV-en noe fremover.
• Vi anbefaler at du sjekker posisjonen til TV-en i visningsmiljøet.

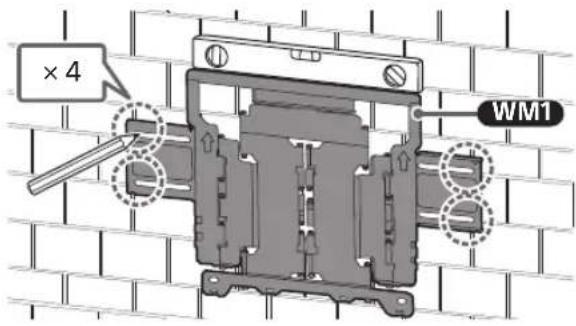

2 Sett WM1 på linje på veggen og sett fire merker.

× 4 WM1

Merknad

- Bruk et vater til å sjekke om WM1 er plan.

3 Drill ledehull på merkene.

Forsikre deg om at plasseringen på veggen for å bore hullene er sterk nok til å støtte en vekt på minst seks ganger vekten til TV-en.

×4 10 mm 75 mm

Merknad

- Prøvehullene må bores til en dybde på 75 mm med en drillbit på 10 mm diameter.

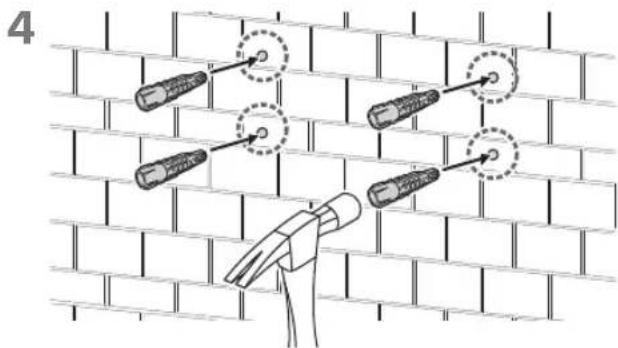

4

5 Monter WM1 på veggen med egnede skruer (medfølger ikke) og skiver (medfølger ikke).

×4 WM1 8 mm × 60 mm

Merknad

- Bruk et vater til å sjekke om WM1 er plan.

Forholdsregel

- Ikke overstram treskruen (8 mm × 60 mm). Feil tilstramming kan redusere holdekraften til treskruen (8 mm × 60 mm).

Forberede installasjonen av TV-en

Merknad

- Sørg for at ubrukte deler og skruene du har fjernet blir oppbevart på en trygg plass, utenfor barns rekkevidde.

∅/X

Montere TV-en på veggen fra emballasjen\*

1 Fjern skruene fra baksiden av TV-en.

2 Fest veggmonteringsfestet VS (følger med TV-en) bak på TV-en (for å gjøre den parallell med veggen).

1,5 N·m {15 kgf·cm} VS

Merknad

- Sørg for å feste veggmonteringsfestet VS når de festes til TV-en. Bruk kun en flat skrutrekker til å installere veggmonteringsfestet VS. Bruk av et annet verktøy kan føre til overstramming av veggmonteringsfestet VS og skade på TV-en.

3 Fest WM2 til TV-en med M6.

WM2 M6

Montere TV-en på veggen fra bordstativet

1 Fjern terminaldekselet.

2 Fjern skruene fra baksiden av TV-en.

3 Fest veggmonteringsfestet VS (følger med TV-en) bak på TV-en (for å gjøre den parallell med veggen).

1,5 N·m {15 kgf·cm}

Merknad

- Sørg for å feste veggmonteringsfestet VS når de festes til TV-en. Bruk kun en flat skrutrekker til å installere veggmonteringsfestet VS. Bruk av et annet verktøy kan føre til overstramming av veggmonteringsfestet VS og skade på TV-en.

4 Fest WM2 til TV-en med M6.

WM2 M6

5 Demonter bordstativet fra TV-en.

- Fjern den ene siden av bordstativet om gangen. Hold bordstativet godt fast med begge hender mens den andre personen løfter opp TV-en.

- Gjenta det forrige trinnet og fjern den andre siden av bordstativet.

Merknad

• Tre eller flere personer er nødvendig for å løsne bordstativet.
• Vær forsiktig så du ikke bruker for mye kraft når bordstativet løsnes fra TV-en, da dette kan medføre at TV-en faller ned og også medføre personskader eller fysiske skader på TV-en.
• Vær forsiktig ved håndtering av bordstativet for å hindre skader på TV-en.
• Vær forsiktig når TV-en løftes, da bordstativet er løsnet, bordstativet kan vippe over og medføre personskader.
• Vær forsiktig når bordstativet fjernes fra TV-en for å hindre at det faller ned og skader overflaten på TV-en som det er festet til.

Installere TV-en på veggen

∅/X

3 Skru inn venstre og høyre side av veggmonteringsbraketten med M6 og fest WM3.

Merknad

- Ikke fest WM3 på etikettene.

M6 WM3

M6

4

- Det er ikke sikkert at TV-en beveger seg nær veggen, avhengig av type og antall kabler som er tilkoblet. Dette er ikke en feil.

- Et stort TV-apparat må bæres av to eller flere personer (tre eller flere personer for TV på 189,3 cm (75 tommer) og over) (unntatt Egypt).

Et stort TV-apparat må bæres av to eller flere personer (tre eller flere personer for TV på 75 tommer (189,3 cm) og over) (kun Egypt).

Bekrefte fullføringen av installasjonen

- Feil plassering av strømledningen, e.l. kan forårsake brann eller elektrisk støt på grunn av en kortslutning. Sørg for at installasjonen fullføres på riktig måte.

Annen informasjon

Når du fjerner TV-en, utfører du installasjonen i motsatt rekkefølge.

ADVARSEL

- Et stort TV-apparat må bæres av to eller flere personer (tre eller flere personer for TV på 189,3 cm (75 tommer) og over) (unntatt Egypt).

Et stort TV-apparat må bæres av to eller flere personer (tre eller flere personer for TV på 75 tommer (189,3 cm) og over) (kun Egypt).

Spesifikasjoner

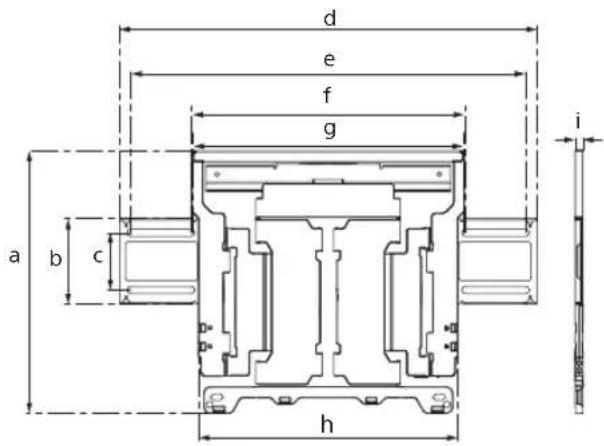

WM1

d e f g a b c h i

Mål: (Ca.) [mm]

a : 354

b : 116

c : 77

d : 563

e : 533

f : 370

g : 368

h : 350

i : 11

Vekt (kun sokkel): (Ca.) [kg]

3,0

Design og spesifikasjoner kan endres uten forvarsel.

Referanser

Måling for montering av veggmonteringsbrakett på veggen

Tallene i tabellen kan variere noe avhengig av installasjonen.

Med kamera

(mm)

Modellnavn	A	B	C	D	E	F*	G*(°)
XR-77A8xEL 1722 1013 340 165 78 281 15
XR-65A8xEL 1448 851 342 82 77 281 18
XR-55A8xEL 1227 727 342 20 77 281 19

* (Ca.)

Uten kamera

(mm)

Modellnavn	A	B	C	D	E	F*	G*(°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Ca.)
