Τύπος προϊόντος	Τηλεόραση OLED
Μάρκα	Sony
Μοντέλο	XR77A80L
Μέγεθος οθόνης	77 ίντσες (195,6 εκ.)
Ανάλυση	4K Ultra HD (3840 x 2160 pixels)
Τεχνολογία οθόνης	OLED
Επεξεργαστής	Cognitive Processor XR
Λειτουργικό σύστημα	Google TV
Μορφές HDR	Dolby Vision, HDR10, HLG
Συνδεσιμότητα	4 x HDMI (2.1), 2 x USB, Ethernet, Wi-Fi, Bluetooth
Ισχύς ήχου	20 W + 20 W (2 ηχεία)
Κατανάλωση ρεύματος (τυπική)	Περίπου 400 W
Κατανάλωση σε αναμονή	Λιγότερο από 0,5 W
Βάρος (χωρίς βάση)	Περίπου 35 κιλά
Βάρος (με βάση)	Περίπου 36 κιλά
Διαστάσεις (χωρίς βάση, Π x Υ x Β)	172,2 x 99,8 x 6,6 εκ.
Διαστάσεις (με βάση, Π x Υ x Β)	172,2 x 101,3 x 34,0 εκ.
Συμβατότητα τοποθέτησης τοίχου	VESA 300 x 300 mm (βάση SU-WL850)
Περιλαμβανόμενα αξεσουάρ	Τηλεχειριστήριο, μπαταρίες, βάση τραπεζιού, οδηγός εγκατάστασης
Ασφάλεια	Συνιστάται εγκατάσταση από επαγγελματία· εσωτερικοί μαγνήτες, μην φράζετε τις σχισμές εξαερισμού

Συχνές ερωτήσεις - XR77A80L SONY

Ποιο είναι το μέγεθος της οθόνης του Sony XR77A80L;

Το Sony XR77A80L διαθέτει οθόνη OLED 77 ιντσών (195,6 εκ. διαγωνίως).

Είναι η τηλεόραση συμβατή με τοίχο;

Ναι, είναι συμβατή με το στήριγμα τοίχου Sony SU-WL850. Η εγκατάσταση πρέπει να γίνει από πιστοποιημένο επαγγελματία για λόγους ασφαλείας.

Ποια είναι η ανάλυση της τηλεόρασης;

Η ανάλυση είναι 4K Ultra HD (3840 x 2160 pixels), προσφέροντας καθαρή και λεπτομερή εικόνα.

Ποιες μορφές HDR υποστηρίζονται;

Η τηλεόραση υποστηρίζει Dolby Vision, HDR10 και HLG για βελτιστοποιημένα χρώματα και αντίθεση.

Πόσες εισόδους HDMI διαθέτει;

Διαθέτει 4 εισόδους HDMI (συμπεριλαμβανομένων 2.1) για σύνδεση εξωτερικών συσκευών όπως κονσόλα παιχνιδιού ή συσκευή αναπαραγωγής Blu-ray.

Ποιο είναι το βάρος της τηλεόρασης χωρίς τη βάση;

Το βάρος της τηλεόρασης χωρίς βάση είναι περίπου 35 κιλά. Συνιστάται να το χειρίζονται δύο άτομα.

Πώς να καθαρίσω την οθόνη OLED;

Χρησιμοποιήστε ένα μαλακό και στεγνό πανί (μικροΐνες) για τον καθαρισμό της οθόνης. Μη χρησιμοποιείτε ποτέ χημικά ή νερό απευθείας στην οθόνη.

Είναι η τηλεόραση συμβατή με φωνητικούς βοηθούς;

Ναι, χάρη στο Google TV, μπορείτε να χρησιμοποιήσετε τον ενσωματωμένο Google Assistant για να ελέγχετε την τηλεόραση με φωνή.

Ποιες είναι οι προφυλάξεις ασφαλείας για την τοποθέτηση τοίχου;

Η εγκατάσταση πρέπει να γίνει από πιστοποιημένο εγκαταστάτη. Ο τοίχος πρέπει να αντέχει τουλάχιστον έξι φορές το βάρος της τηλεόρασης. Χρησιμοποιήστε τις κατάλληλες βίδες και ούπα για τον τύπο τοίχου.

Τι να κάνω αν το τηλεχειριστήριο δεν λειτουργεί;

Ελέγξτε τις μπαταρίες (τύπου AAA) και βεβαιωθείτε ότι έχουν τοποθετηθεί σωστά. Εάν το πρόβλημα επιμένει, επαναφέρετε το τηλεχειριστήριο αφαιρώντας τις μπαταρίες και πατώντας ένα κουμπί για 3 δευτερόλεπτα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ XR77A80L SONY

Πληροφορίες εγκατάστασης για τη Χρήση της Επιτοίχιας βάσης της Sony (SU-WL850)

Υποστηριζόμενα μοντέλα\*:

* Στις πραγματικές ονομασίες των μοντέλων, το "x"/"xx" υποδεικνύει τους αριθμούς ή/και χαρακτήρες του συγκεκριμένου μοντέλου.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Προς τους πελάτες

Για λόγους προστασίας και ασφάλειας του προϊόντος, η Sony συνιστά ένθερμα η εγκατάσταση της τηλεόρασής σας να πραγματοποιείται από αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς. Μην επιχειρήσετε να την εγκαταστήσετε μόνοι σας.

Προς τους αντιπροσώπους της Sony και τους τεχνικούς

Δώστε μεγάλη προσοχή στην ασφάλεια κατά την εγκατάσταση, την περιοδική συντήρηση και τον έλεγχο του προϊόντος αυτού.

Απαιτείται επαρκής εμπειρία για την εγκατάσταση του προϊόντος αυτού και ειδικότερα για να προσδιοριστεί η αντοχή του τοίχου που θα συγκρατεί το βάρος της τηλεόρασης. Αναθέστε την τοποθέτηση του προϊόντος αυτού στον τοίχο σε αντιπροσώπους της Sony ή σε εξουσιοδοτημένους τεχνικούς και δείξτε την απαραίτητη προσοχή στα θέματα ασφάλειας κατά την εγκατάσταση. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημιά ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση.

Για ασφάλεια και σωστή εγκατάσταση, ακολουθήστε τις Οδηγίες λειτουργίας της Επιτοίχιας βάσης, τον Οδηγό εγκατάστασης της τηλεόρασης και τις οδηγίες σε αυτό το εγχειρίδιο.

Επιτοίχια Βάση

Σχετικά με την ασφάλεια

Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν.

Προς τους πελάτες

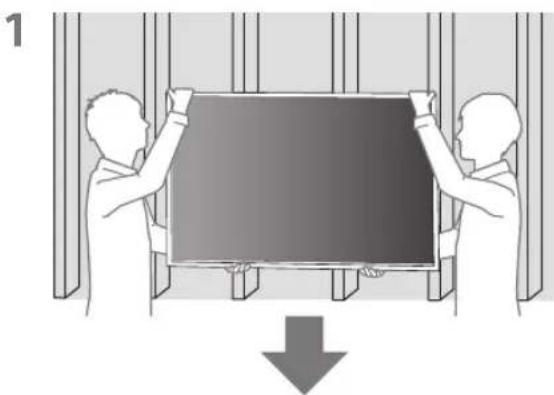

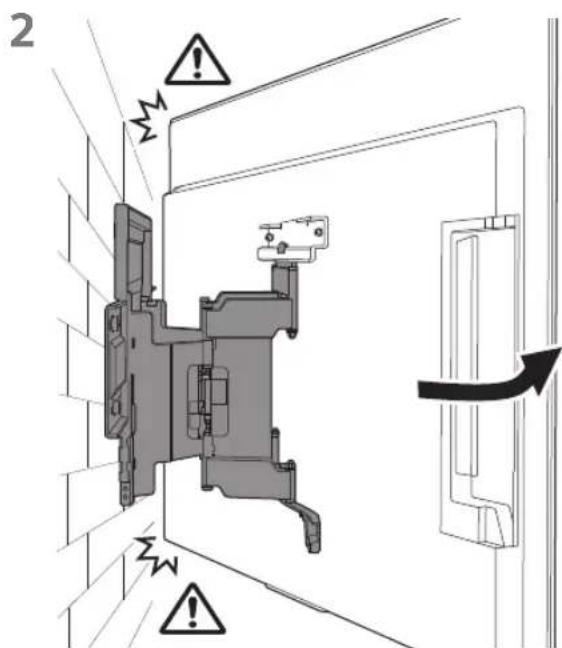

Εγκατάσταση της τηλεόρασης στον τοίχο

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΑΠΑΙΤΕΙΤΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΑΠΟ ΕΙΔΙΚΟ

Το προϊόν αυτό θα πρέπει να τοποθετείται μόνο από ειδικό εγκατάστασης, ο οποίος θα είναι κατάλληλα καταρτισμένος ώστε να υπολογίσει την αντοχή του τοίχου, προκειμένου να δεχθεί το βάρος της τηλεόρασης. Αν δεν στερεωθεί κατάλληλα κατά την εγκατάσταση, η τηλεόραση μπορεί να πέσει και να προκαλέσει σοβαρό τραυματισμό. Η Sony δεν φέρει καμία ευθύνη για τυχόν υλική ζημιά ή τραυματισμό που θα προκληθεί από λάθος χειρισμό ή ακατάλληλη εγκατάσταση, ή λόγων εγκατάσταση οποιουδήποτε άλλου εκτός από το καθορισμένο προϊόν. Δεν επηρεάζονται τα νόμιμα δικαιώματά σας (εάν υπάρχουν).

Προς τους αντιπροσώπους της Sony

Για την εγκατάσταση αυτού του προϊόντος απαιτείται επαρκής τεχνική κατάρτιση. Διαβάστε προσεκτικά το παρόν εγχειρίδιο οδηγιών, έτσι ώστε να εκτελέσετε τις εργασίες εγκατάστασης με ασφάλεια. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημιά ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση. Μετά την εγκατάσταση, παραδώστε αυτό το εγχειρίδιο στον πελάτη.

Στο παρόν εγχειρίδιο οδηγιών παρουσιάζεται ο σωστός τρόπος χειρισμού του προϊόντος, καθώς και σημαντικές προφυλάξεις, οι οποίες είναι απαραίτητες για την αποφυγή ατυχημάτων. Αποτελεί δική σας ευθύνη να διαβάσετε, να κατανοήσετε πλήρως και να ακολουθήσετε όλες τις οδηγίες που δινονται σε αυτό το εγχειρίδιο οδηγιών. Σε αντίθετη περίπτωση, μπορεί να προκληθεί σοβαρός τραυματισμός ή υλική ζημιά και η εγγύηση να καταστεί ακυρη. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση.

Τα προϊόντα της Sony σχεδιάζονται με γνώμονα την ασφάλεια. Σε περίπτωση λανθασμένου χειρισμού ενδέχεται να προκληθεί σοβαρός τραυματισμός λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊόντος. Για να αποφύγετε τέτοιου είδους ατυχήματα, βεβαιωθείτε ότι λαμβάνετε τις προφυλάξεις ασφάλειας.

ΠΡΟΣΟΧΗ

Συμβατά προϊόντα

Αυτή η Επιτοίχια βάση έχει σχεδιαστεί για χρήση με τα καθορισμένα μοντέλα τηλεόρασης. Για τις τηλεοράσεις, ανατρέξτε στον Οδηγό αναφοράς τους, προκειμένου να επαληθεύσετε εάν μπορείτε να χρησιμοποιήσετε την Επιτοίχια βάση.

Προς τους πελάτες

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή θάνατος λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊόντος.

Φροντίστε να αναθέσετε την εγκατάσταση σε εξουσιοδοτημένους τεχνικούς και κρατήστε μακριά τα παιδιά κατά τη διάρκεια της εγκατάστασης.

Εάν η Επιτοίχια βάση ή η τηλεόραση δεν εγκατασταθούν σωστά, ενδέχεται να προκληθούν τα ατυχήματα που αναφέρονται παρακάτω. Βεβαιωθείτε ότι η εγκατάσταση θα εκτελεστεί από εξουσιοδοτημένους τεχνικούς.

• Η τηλεόραση ενδέχεται να πέσει και να προκαλέσει σοβαρούς τραυματισμούς, όπως μώλωπες ή κατάγματα.
• Εάν ο τοίχος στον οποίο θα εγκαταστήσετε την Επιτοίχια βάση είναι ασταθής, ανομοιόμορφος ή δεν είναι κατακόρυφος προς το δάπεδο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές. Ο τοίχος θα πρέπει να έχει την κατάλληλη αντοχή για να δεχθεί βάρος τουλάχιστον εξαπλάσιο από το βάρος της τηλεόρασης. (Ανατρέξτε στον Οδηγό αναφοράς της τηλεόρασής σας σχετικά με το βάρος της.)

- Εάν η Επιτοίχια βάση δεν στερεωθεί σταθερά στον τοίχο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές.

Αναθέστε τη μεταφορά ή την αφαίρεση της τηλεόρασης σε εξουσιοδοτημένους τεχνικούς.

Εάν η μεταφορά ή η αφαίρεση της τηλεόρασης πραγματοποιηθεί από μη εξουσιοδοτημένο προσωπικό, ενδέχεται να προκληθεί πτώση με συνέπεια τραυματισμούς ή υλικές ζημιές. Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 189,3 cm (75 ίντσες) και άνω) (εκτός από την Αίγυπτο). Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεορά σεις 75 ίντσες (189,3 cm) και άνω) (μόνο για την Αίγυπτο).

Μην αφαιρείτε βίδες κλπ. μετά την τοποθέτηση της τηλεόρασης.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην τροποποιείτε τα εξαρτήματα της Επιτοίχιας Βάσης.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της Επιτοίχιας Βάσης με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην τοποθετείτε συσκευές διαφορετικές από τις καθορισμένες.

Αυτή η Επιτοίχια βάση έχει σχεδιαστεί για χρήση μόνο με το καθορισμένο προϊόν. Εάν τοποθετήσετε συσκευή διαφορετική από αυτήν που καθορίζεται, ενδέχεται να προκληθεί πτώση ή θραύση της συσκευής με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην τοποθετείτε στην Επιτοίχια βάση άλλα φορτία εκτός από την τηλεόραση.

Μην κινείτε την τηλεόραση προς τα αριστερά/δεξιά ή προς τα πάνω/κάτω.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην στηρίζεστε και μην κρέμεστε από την τηλεόραση.

Μην στηρίζεστε και μην κρέμεστε από την τηλεόραση, καθώς ενδέχεται να προκληθεί πτώση της με συνέπεια σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ

Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

• Προσέξτε να μην πιάσετε τα δάκτυλά σας κατά το χειρισμό της Επιτοίχιας Βάσης ή κατά την περιστροφή της τηλεόρασης.
• Στρέψτε την τηλεόραση αργά, προσέχοντας να μην χτυπήσετε άτομα που βρίσκονται κοντά.
• Φροντίστε να αποθηκεύσετε τα εξαρτήματα που δεν χρησιμοποιούνται σε ασφαλές μέρος για μελλοντική χρήση. Κρατήστε τα μακριά από παιδιά.

Μην ασκείτε υπερβολική δύναμη στο προϊόν κατά τον καθαρισμό ή τις εργασίες συντήρησης.

Μην ασκείτε υπερβολική δύναμη στην επάνω πλευρά της τηλεόρασης. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην τοποθετείτε το προϊόν αυτό κοντά σε ιατρικές συσκευές.

Το προϊόν αυτό (συμπεριλαμβανομένων αξεσουάρ) έχει μαγνήτη(-ες) που μπορεί να δημιουργεί(-ούν) παρεμβολές σε βηματοδότες, προγραμματιζόμενες βαλβίδες παροχέτευσης για τη θεραπεία υδροκεφάλου ή άλλες ιατρικές συσκευές. Μην τοποθετείτε το προϊόν αυτό κοντά σε άτομα που χρησιμοποιούν τέτοιου είδους ιατρικές συσκευές. Συμβουλευτείτε τον γιατρό σας, πριν χρησιμοποιήσετε το προϊόν αυτό, εφόσον χρησιμοποιείτε τέτοιου είδους ιατρική συσκευή.

Φυλάσσεται μακριά από παιδιά ή άτομα που τελούν υπό επιτήρηση.

Το προϊόν αυτό (συμπεριλαμβανομένων αξεσουάρ) έχει μαγνήτη(-ες). Η κατάποση μαγνήτη(-τών) ενδέχεται να προκαλέσει σοβαρή βλάβη, όπως ασφυξία ή εντερικούς τραυματισμούς. Σε περίπτωση κατάποσης μαγνητών (ή μαγνήτη), συμβουλευτείτε αμέσως έναν γιατρό.

Προφυλάξεις

• Εάν η τηλεόραση παραμείνει συνδεδεμένη στην Επιτοίχια βάση για μεγάλο χρονικό διάστημα, η επιφάνεια του τοίχου πίσω ή επάνω από την τηλεόραση ενδέχεται να ξεθωριάσει ή η ταπετσαρία ενδέχεται να ξεκολλήσει, ανάλογα με το υλικό κατασκευής του τοίχου.
- Εάν η Επιτοίχια βάση αφαιρεθεί αφού εγκατασταθεί στον τοίχο, θα παραμείνουν οι οπές των βιδών.
- Μην χρησιμοποιείτε την Επιτοίχια βάση σε σημεία που υπόκεινται σε μηχανικούς κραδασμούς.

Εγκατάσταση της Επιτοίχιας Βάσης

Προς τους αντιπροσώπους της Sony

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οι ακόλουθες οδηγίες αφορούν μόνον τους αντιπροσώπους της Sony. Διαβάστε τις προφυλάξεις ασφάλειας που περιγράφονται παραπάνω και τηρήστε τα μέτρα ασφάλειας κατά τη διάρκεια της εγκατάστασης, της συντήρησης και του ελέγχου αυτού του προϊόντος.

Μην εγκαθιστάτε την Επιτοίχια βάση σε επιφάνειες τοίχου όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου.

Μην εγκαθιστάτε την Επιτοίχια βάση σε επιφάνειες τοίχου, όπως κολόνες, όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου. Εάν κάποιο άτομο ή κάποιο αντικείμενο προσκρούσει σε γωνία ή σε πλευρά της τηλεόρασης η οποία προεξέχει από την επιφάνεια του τοίχου, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην τοποθετείτε την τηλεόραση επάνω ή κάτω από συσκευές κλιματισμού.

Εάν η τηλεόραση παραμείνει εκτεθειμένη σε διαρροή νερού ή ρεύμα αέρα από συσκευή κλιματισμού για μεγάλο χρονικό διάστημα, ενδέχεται να προκληθεί πυρκαγιά, ηλεκτροπληξία ή δυσλειτουργία της τηλεόρασης.

Εγκαταστήστε την Επιτοίχια βάση σταθερά στον τοίχο, ακολουθώντας τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο οδηγιών.

Σε περίπτωση μερικής ή πλήρους χαλάρωσης των βιδών, ενδέχεται να προκληθεί πτώση της Επιτοίχιας Βάσης με συνέπεια τραυματιομούς ή υλικές ζημιές. Βεβαιωθείτε ότι χρησιμοποιείτε τις κατάλληλες βίδες για το υλικό του τοίχου και εγκαταστήστε τη μονάδα με ασφάλεια χρησιμοποιώντας τέσσερις βίδες διαμέτρου 8 mm (ή άλλες ισοδύναμες).

Χρησιμοποιήστε τις βίδες που παρέχονται στη συσκευασία, καθώς και τα συνδετικά εξαρτήματα σύμφωνα με τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο οδηγιών. Εάν χρησιμοποιήσετε υποκατάστατα εξαρτήματα, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές στην τηλεόραση.

Συναρμολογήστε σωστά τα εξαρτήματα του στηρίγματος, ακολουθώντας τη διαδικασία που περιγράφεται στο παρόν εγχειρίδιο οδηγιών.

Σε περίπτωση μερικής ή πλήρους χαλάρωσης της σύσφιξης σε κάποια από τις βίδες, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιά στην τηλεόραση.

Σφίξτε τις βίδες και βεβαιωθείτε ότι έχουν τοποθετηθεί στη σωστή θέση.

Σε αντίθετη περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιά στην τηλεόραση.

Μην υποβάλλετε την τηλεόραση σε κραδασμούς κατά την τοποθέτηση της.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση και θραύση της τηλεόρασης. Επίσης, υπάρχει πιθανότητα τραυματισμού.

Τοποθετήστε την τηλεόραση σε τοίχο ο οποίος είναι κατακόρυφος προς το δάπεδο και επίπεδος.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς.

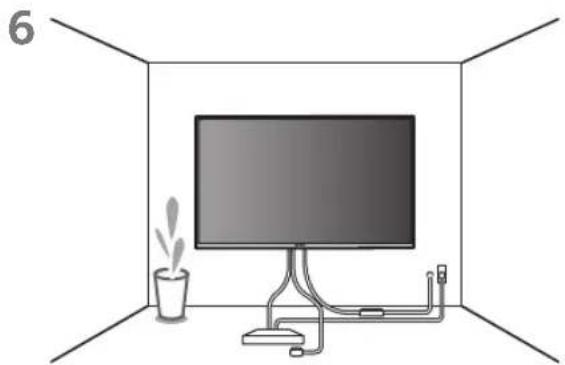

Αφού τοποθετήσετε σωστά την τηλεόραση, ασφαλίστε κατάλληλα τα καλώδια.

Εάν άτομα ή αντικείμενα μπερδευτούν στα καλώδια, ενδέχεται να προκληθούν τραυματισμοί ή ζημιά στην τηλεόραση.

Αποφύγετε την άσκηση πιέσεων στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης.

Εάν το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης συμπιέζεται ανάμεσα στην συσκευή και στον τοίχο ή λυγίσει ή στρεβλωθεί λόγω άσκησης πίεσης, υπάρχει κίνδυνος έκθεσης των εσωτερικών αγωγών των καλωδίων με συνέπεια βραχυκύκλωμα ή διακοπή ηλεκτρικού ρεύματος. Αυτό ενδέχεται να προκαλέσει πυρκαγιά ή ηλεκτροπληξία.

Οι βίδες που απαιτούνται για τη στερέωση της Επιτοίχιας Βάσης στον τοίχο δεν παρέχονται.

Κατά την τοποθέτηση της Επιτοίχιας βάσης, χρησιμοποιήστε βίδες οι οποίες είναι κατάλληλες για το υλικό κατασκευής και τη δομή του τοίχου.

Πριν ξεκινήσετε

- Οι εικόνες της τηλεόρασης που εμφανίζονται σε αυτό το εγχειρίδιο είναι παραδείγματα που χρησιμοποιούνται για την παροχή σαφών επεξηγήσεων για τις λειτουργίες. Για αυτόν τον λόγο, οι εικόνες ενδέχεται να εμφανίζονται διαφορετικές από την πραγματική σας τηλεόραση.

Από τι υλικό είναι κατασκευασμένος ο τοίχος σας;

Αρχικά ελέγξτε τον τύπο του τοίχου για την εγκατάσταση της τηλεόρασης.

Γυψοσανίδα με καρφιά

Προφυλάξεις

• Μέγιστο πάχος γυψοσανίδας: 16 mm.
• Βεβαιωθείτε ότι το μέγεθος του εσωτερικού ξύλινου καρφιού είναι 51 mm × 102 mm τουλάχιστον για τα κοινά ή 38 mm × 89 mm για τα καρφιά ονομαστικών διαστάσεων.
• Διατηρήστε οριζόντια απόσταση 406 mm τουλάχιστον μεταξύ των συνδέσμων.

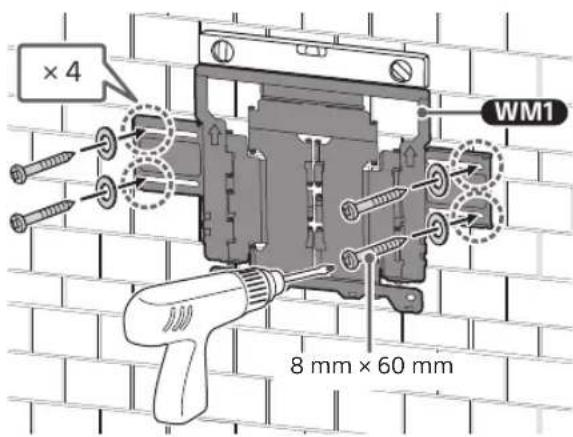

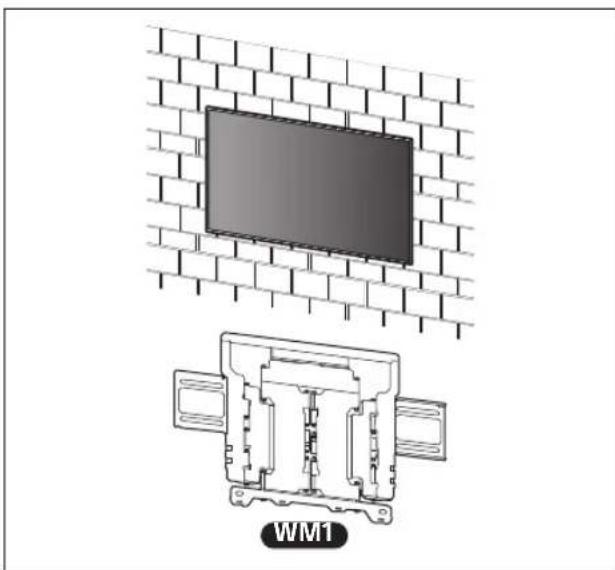

Συμπαγές τσιμέντο ή τσιμεντόλιθοι

Προφυλάξεις

• Τοποθετήστε την Επιτοίχια Βάση απευθείας στον τοίχο από συμπαγές μπετόν.
• Βεβαιωθείτε ότι το πάχος του τοίχου από συμπαγές μπετόν είναι 203 mm τουλάχιστον.
• Βεβαιωθείτε ότι το μέγεθος κάθε τσιμεντόλιθου είναι 203 mm × 203 mm × 406 mm τουλάχιστον.

'Ελεγχος των εξαρτημάτων

Παρέχονται με το μοντέλο SU-WL850

- Ελέγξτε ότι περιλαμβάνονται όλα τα εξαρτήματα.

WM1 (×1)

Παρέχονται με την τηλεόραση

Εξάρτημα Επιτοίχιας Βάσης VS (×4)*

Προετοιμασία για τοποθέτηση

• Να έχετε κοντά σας τον Οδηγό αναφοράς και τον Οδηγό εγκατάστασης της τηλεόρασης πριν από την εγκατάσταση.
• Επαληθεύστε τη θέση τοποθέτησης της τηλεόρασης.
• Προετοιμάστε τέσσερις βίδες διαμέτρου 8 mm και τέσσερις κατάλληλες ροδέλες (δεν παρέχονται). Επιλέξτε βίδες που είναι κατάλληλες για το υλικό κατασκευής του τοίχου.
  • Προετοιμάστε τα ακόλουθα εργαλεία:

*1
	5,5 mm 10 mm
*2 *3
		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	*48 mm × 60 mm	*4

*1 Μόνο για γυψοσανίδες με καρφιά

*2 Μόνο για συμπαγές τσιμέντο ή τσιμεντόλιθους
*3 Ανάλογα τα μοντέλα
*4 Na είστε προσεκτικοί όταν επιλέγετε βίδες και ροδέλες

Poδέλα ≤7,5 mm

A Σύνδεση της Επιτοίχιας Βάσης στην γυψοσανίδα με καρφιά

Εγκατάσταση της Επιτοίχιας Βάσης στον τοίχο

1 Καθορίστε τη θέση τοποθέτησης.

Βεβαιωθείτε ότι στον τοίχο υπάρχει αρκετός χώρος για την τηλεόραση και ότι ο τοίχος μπορεί να στηρίξει βάρος τουλάχιστον έξι φορές μεγαλύτερο από αυτό της τηλεόρασης.

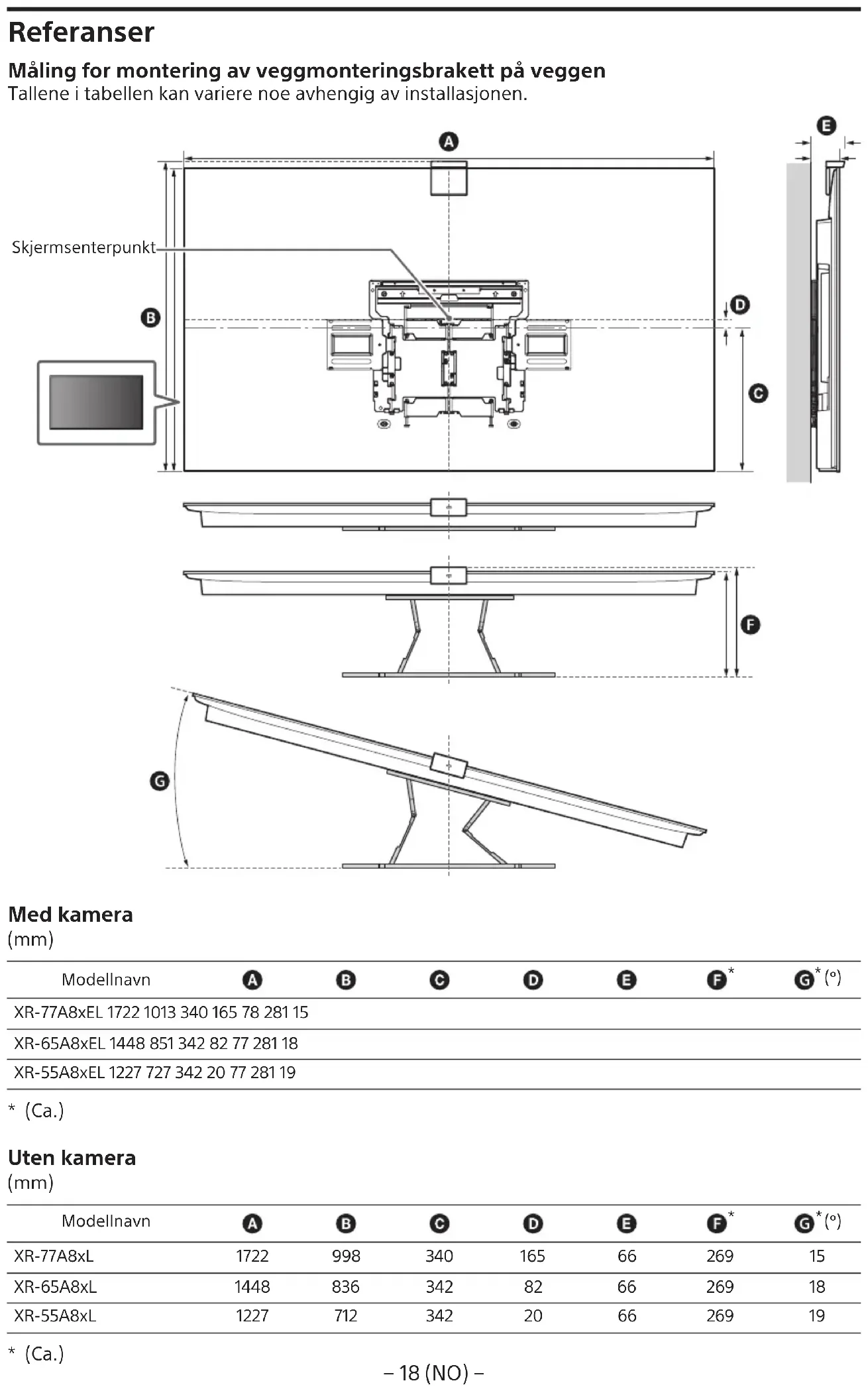

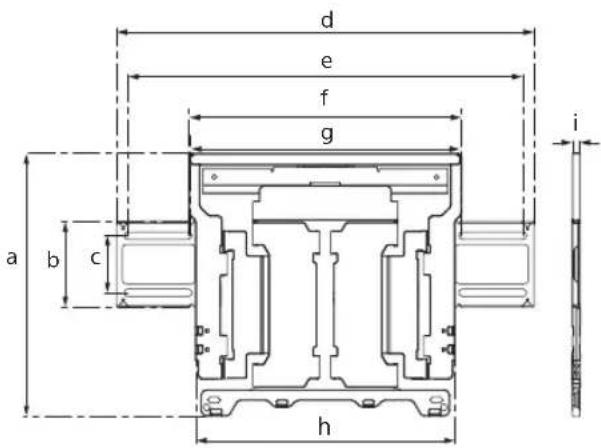

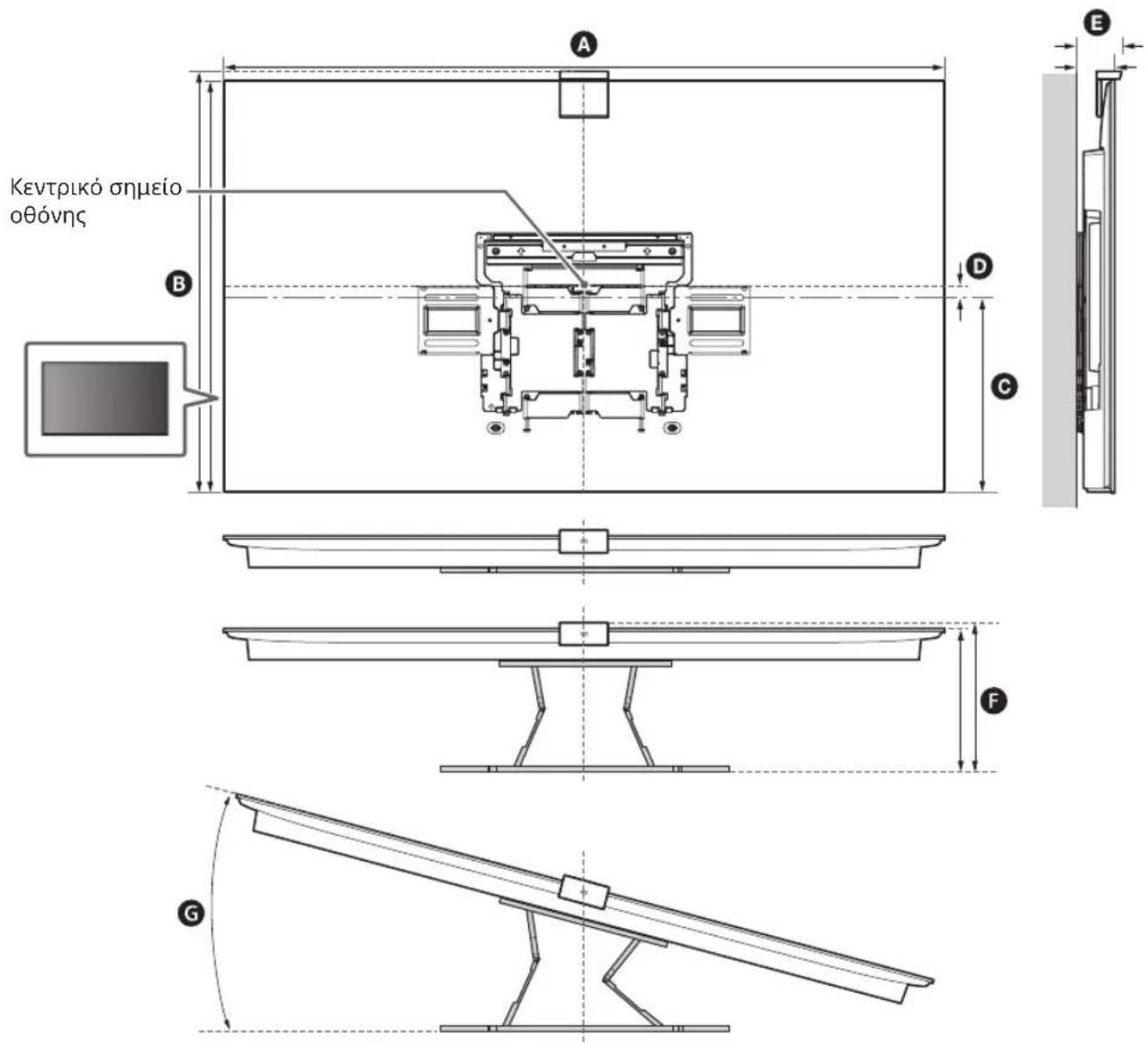

• Ανατρέξτε στην ενότητα "Μέτρηση για τοποθέτηση Επιτοίχιας Βάσης στον τοίχο" στη σελίδα 20.
• Ανατρέξτε στον Οδηγό αναφοράς της τηλεόρασής σας για πληροφορίες σχετικά με το βάρος της.

Σημείωση

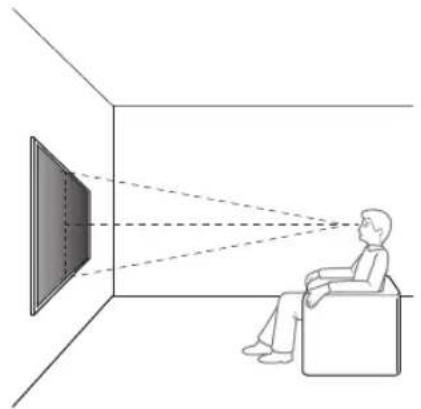

• Όταν η τηλεόραση είναι εγκατεστημένη στον τοίχο, το ανώτερο τμήμα της τηλεόρασης γέρνει ελαφρώς μπροστά.
• Συνιστάται να ελέγξετε τη θέση της τηλεόρασης στο περιβάλλον τηλεθέασης.

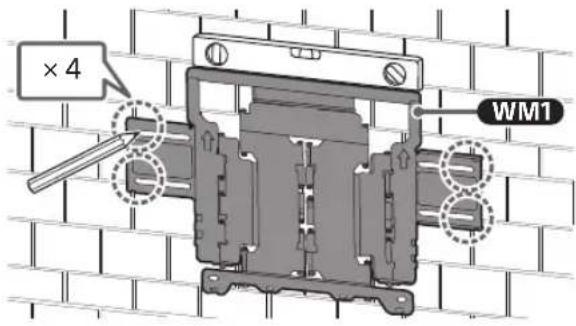

3 Ευθυγραμμίστε το τμήμα WM1 στον τοίχο και σχεδιάστε τέσσερα σημάδια τα οποία θα ευθυγραμμίζονται με τα καρφιά.

× 4 WM1

Σημείωση

• Χρησιμοποιήστε αλφάδι για να ελέγξετε εάν το WM1 είναι οριζόντιο.

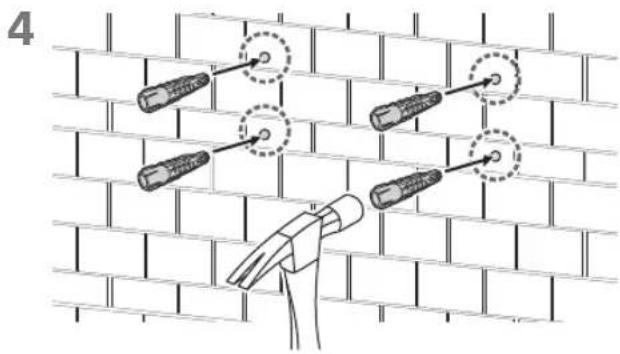

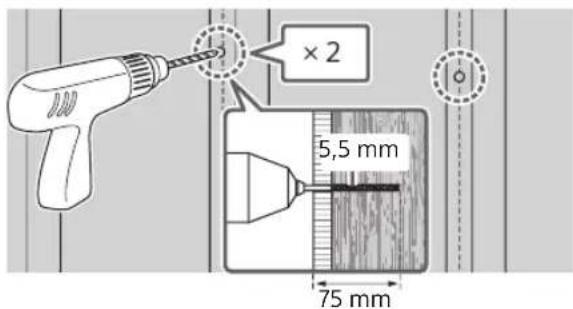

4 Ανοίξτε τις επάνω οπές οδηγούς στα σημάδια.

Βεβαιωθείτε ότι η θέση στον τοίχο για τις τρύπες είναι αρκετά δυνατή για να αντέχει τουλάχιστον έξι φορές το βάρος της τηλεόρασης.

×2 5,5 mm 75 mm

Σημείωση

- Οι οπές οδηγοί θα πρέπει να ανοιχθούν σε βάθος 75 mm, με χρήση τρυπανιού διαμέτρου 5,5 mm.

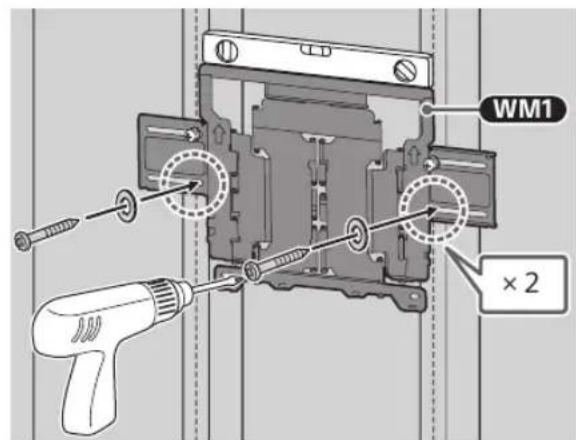

5 Τοποθετήστε το τμήμα WM1 στον τοίχο χρησιμοποιώντας κατάλληλες βίδες (δεν παρέχονται) και ροδέλες (δεν παρέχονται).

×2 8 mm × 60 mm WM1

Σημείωση

- Χρησιμοποιήστε αλφάδι για να ελέγξετε εάν το WM1 είναι οριζόντιο.

Προσοχή

- Μη σφίγγετε υπερβολικά την ξυλόβιδα 8 mm × 60 mm. Το υπερβολικό σφίξιμο μπορεί να μειώσει τη δύναμη συγκράτησης της ξυλόβιδας 8 mm × 60 mm.

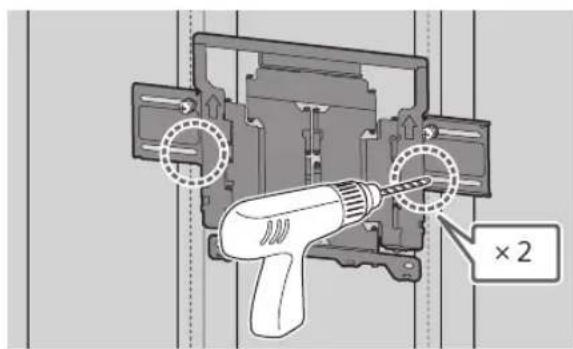

6 Ανοίξτε τις κάτω οπές οδηγούς στα σημάδια. (Ανατρέξτε στο βήμα 4 για οδηγίες σχετικά με τη διάνοιξη των οπών.)

× 2

7 Τοποθετήστε τις κατάλληλες βίδες και ροδέλες στις οπές.

WM1 ×2

Σημείωση

• Χρησιμοποιήστε αλφάδι για να ελέγξετε εάν το WM1 είναι οριζόντιο.

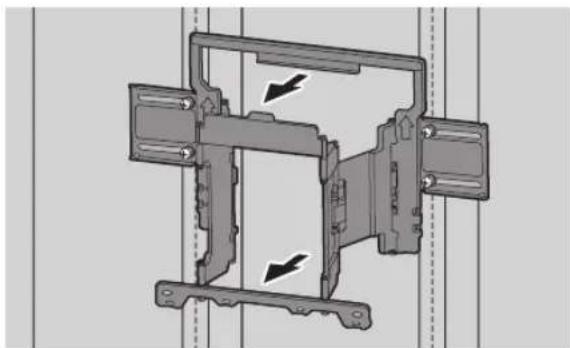

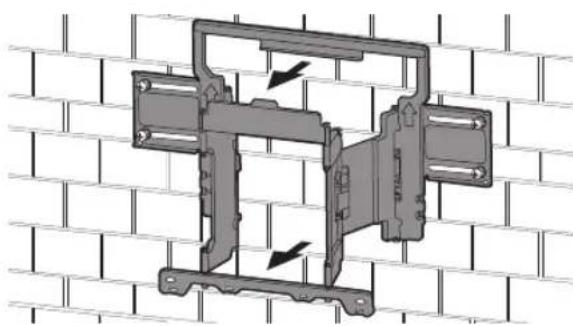

8 Τραβήξτε τον βραχίονα της βάσης μέχρι τέρμα.

Προετοιμασία για την τοποθέτηση της τηλεόρασης

Σημείωση

- Αποθηκεύστε τις βίδες που αφαιρέσατε και τα μη χρησιμοποιημένα εξαρτήματα σε ένα ασφαλές σημείο και φυλάξτε τα μακριά από παιδιά.

∅/X

Εγκατάσταση της τηλεόρασης στο τοίχο από το χαρτόνι\*

* Μόνο για περιορισμένες περιοχές/χώρες/μοντέλα.

1 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

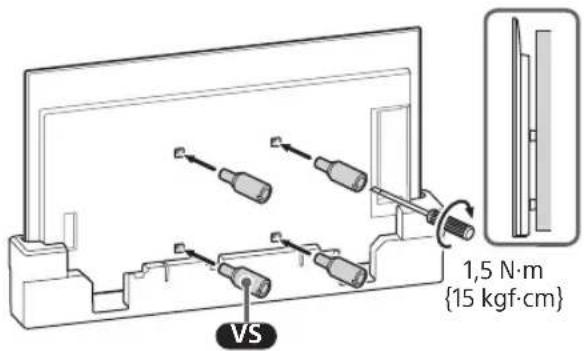

2 Συνδέστε το Εξάρτημα Επιτοίχιας Βάσης vs (παρέχεται με την τηλεόραση) στο πίσω μέρος της τηλεόρασης (για να είναι παράλληλα με τον τοίχο).

1,5 N·m {15 kgf·cm} VS

Σημείωση

• Φροντίστε να σφίξετε το Εξάρτημα Επιτοίχιας Βάσης VS κατά τη σύνδεση στην τηλεόραση. Χρησιμοποιήστε μόνο ίσιο κατσαβίδι για την εγκατάσταση του Εξαρτήματος Επιτοίχιας Βάσης VS. Η χρήση άλλου εργαλείου μπορεί να προκαλέσει υπερβολικό σφίξιμο του Εξαρτήματος Επιτοίχιας Βάσης VS και να προκληθεί ζημιά στην τηλεόραση.

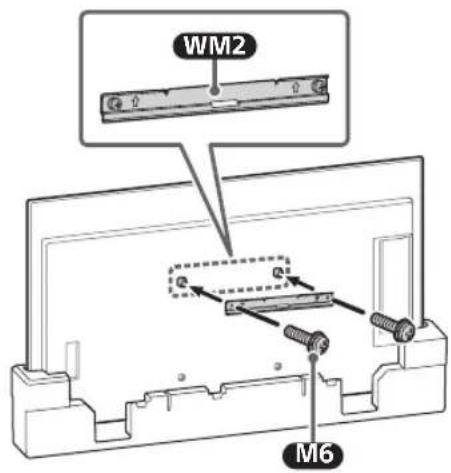

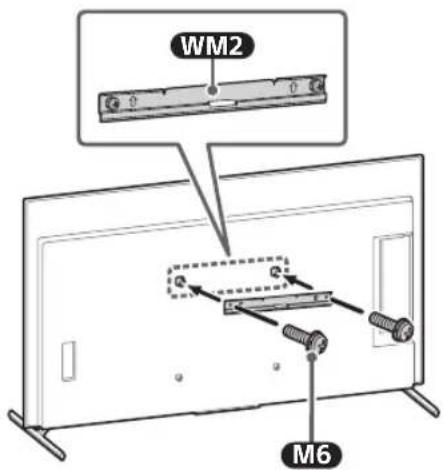

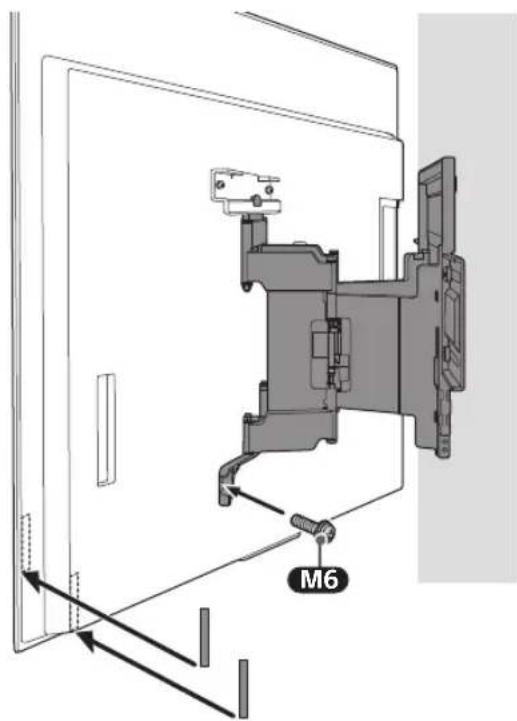

3 Τοποθετήστε το τμήμα WM2 στην τηλεόραση χρησιμοποιώντας τις βίδες M6.

WM2 M6

Εγκατάσταση της τηλεόρασης στο τοίχο από Βάση επιτραπέζιας τοποθέτησης

1 Αφαιρέστε το κάλυμμα ακροδεκτών.

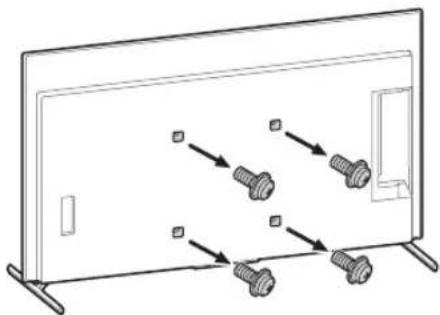

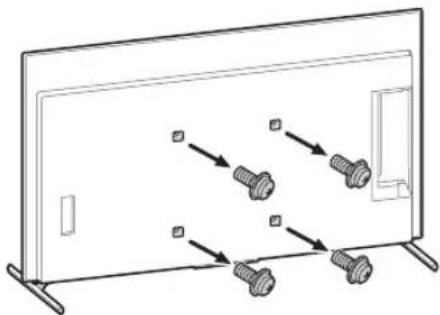

2 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

3 Συνδέστε το Εξάρτημα Επιτοίχιας Βάσης vs (παρέχεται με την τηλεόραση) στο πίσω μέρος της τηλεόρασης (για να είναι παράλληλα με τον τοίχο).

1.5 N·m {15 kgf·cm} VS

Σημείωση

• Φροντίστε να σφίξετε το Εξάρτημα Επιτοίχιας Βάσης VS κατά τη σύνδεση στην τηλεόραση. Χρησιμοποιήστε μόνο ίσιο κατσαβίδι για την εγκατάσταση του Εξαρτήματος Επιτοίχιας Βάσης VS. Η χρήση άλλου εργαλείου μπορεί να προκαλέσει υπερβολικό σφίξιμο του Εξαρτήματος Επιτοίχιας Βάσης VS και να προκληθεί ζημιά στην τηλεόραση.

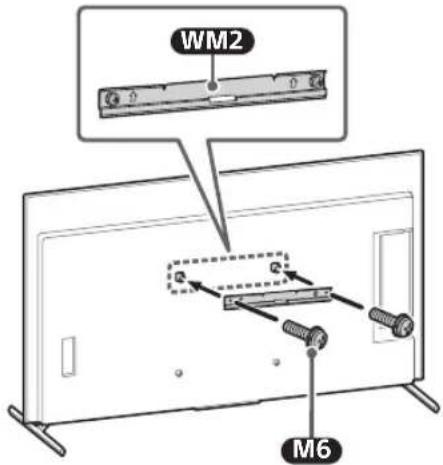

4 Τοποθετήστε το τμήμα WM2 στην τηλεόραση χρησιμοποιώντας τις βίδες M6.

WM2 M6

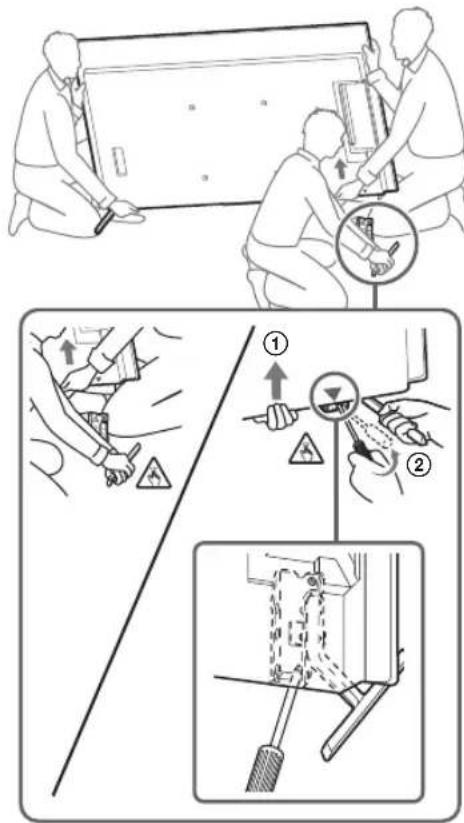

5 Αφαιρέστε τη Βάση επιτραπέζιας τοποθέτησης από την τηλεόραση.

- Αφαιρέστε μία-μία τις πλευρές της βάσης επιτραπέζιας τοποθέτησης. Κρατήστε σταθερά και με ασφάλεια τη βάση επιτραπέζιας τοποθέτησης και με τα δύο χέρια ενώ κάποιοι άλλοι ανασηκώνουν την τηλεόραση.

- Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης.

Σημείωση

• Για την αφαίρεση της Βάσης επιτραπέζιας τοποθέτησης απαιτούνται τρία ή περισσότερα άτομα.

- Προσέξτε να μην ασκήσετε υπερβολική δύναμη κατά την αφαίρεση της Βάσης επιτραπέζιας τοποθέτησης από την τηλεόραση καθώς μπορεί να προκληθεί πτώση της τηλεόρασης και, κατά συνέπεια, τραυματισμός ή ζημιά στην τηλεόραση.

- Προσέχετε κατά τον χειρισμό της Βάσης επιτραπέζιας τοποθέτησης για την αποφυγή πρόκληση ζημιάς στην τηλεόραση.

• Προσέχετε όταν σηκώνετε την τηλεόραση καθώς, επειδή έχει αφαιρεθεί η Βάση επιτραπέζιας τοποθέτησης, η Βάση μπορεί να πέσει και να προκληθεί τραυματισμός.

• Προσέχετε όταν αφαιρείτε τη Βάση επιτραπέζιας τοποθέτησης από την τηλεόραση ώστε να μην πέσει και προκαλέσει ζημιά στην επιφάνεια όπου στέκεται η τηλεόραση.

Τοποθέτηση της τηλεόρασης στον τοίχο

∅/X

3 Βιδώστε την αριστερή και τη δεξιά πλευρά της Επιτοίχιας Βάσης χρησιμοποιώντας το M6 και συνδέστε το WM3.

Σημείωση

• Μην τοποθετείτε το WM3 στις ετικέτες.

M6 WM3

M6

4

5 'Οταν μετακινείτε την τηλεόραση, να την κρατάτε καλά από κάτω.

- Η τηλεόραση ενδέχεται να μην κινείται κοντά στον τοίχο ανάλογα με τον τύπο και τον αριθμό των συνδεδεμένων καλωδίων. Αυτό δεν είναι δυσλειτουργία.

• Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 189,3 cm (75 ίντσες) και άνω) (εκτός από την Αίγυπτο). Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεορά σεις 75 ίντσες (189,3 cm) και άνω) (μόνο για την Αίγυπτο).

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης

Ελέγξτε τα παρακάτω σημεία.

• Το σχοινί και το καλώδιο δεν έχουν στρεβλωθεί ή συμπιεστεί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

- Η λανθασμένη τοποθέτηση του καλωδίου τροφοδοσίας κλπ. μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία λόγω βραχυκυκλώματος. Για λόγους ασφάλειας, βεβαιθείτε ότι έχουν ολοκληρωθεί οι εργασίες τοποθέτησης.

Άλλες πληροφορίες

Κατά την αφαίρεση της τηλεόρασης, ακολουθήστε τα βήματα της διαδικασίας τοποθέτησης με την αντίστροφη σειρά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 189,3 cm (75 ίντσες) και άνω) (εκτός από την Αίγυπτο). Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεορά σεις 75 ίντσες (189,3 cm) και άνω) (μόνο για την Αίγυπτο).

B Τοποθέτηση της Επιτοίχιας Βάσης στο συμπαγές τσιμέντο ή τους τσιμεντόλιθους

Εγκατάσταση της Επιτοίχιας Βάσης στον τοίχο

1 Καθορίστε τη θέση τοποθέτησης.

Βεβαιωθείτε ότι στον τοίχο υπάρχει αρκετός χώρος για την τηλεόραση και ότι ο τοίχος μπορεί να στηρίξει βάρος τουλάχιστον έξι φορές μεγαλύτερο από αυτό της τηλεόρασης.

• Ανατρέξτε στην ενότητα "Μέτρηση για τοποθέτηση Επιτοίχιας Βάσης στον τοίχο" στη σελίδα 20.
• Ανατρέξτε στον Οδηγό αναφοράς της τηλεόρασής σας για πληροφορίες σχετικά με το βάρος της.

Σημείωση

• Όταν η τηλεόραση είναι εγκατεστημένη στον τοίχο, το ανώτερο τμήμα της τηλεόρασης γέρνει ελαφρώς μπροστά.
- Συνιστάται να ελέγξετε τη θέση της τηλεόρασης στο περιβάλλον τηλεθέασης.

2 Ευθυγραμμίστε το τμήμα WM1 στον τοίχο και σχεδιάστε τέσσερα σημάδια.

× 4 WM1

Σημείωση

- Χρησιμοποιήστε αλφάδι για να ελέγξετε εάν το WM1 είναι οριζόντιο.

3 Ανοίξτε τρύπες οδηγούς επάνω στα σημάδια.

Βεβαιωθείτε ότι η θέση στον τοίχο για τις τρύπες είναι αρκετά δυνατή για να αντέχει τουλάχιστον έξι φορές το βάρος της τηλεόρασης.

× 4 10 mm 75 mm

Σημείωση

• Οι οπές οδηγοί θα πρέπει να ανοιχθούν σε βάθος 75 mm, με χρήση τρυπανιού διαμέτρου 10 mm.

4

5 Τοποθετήστε το τμήμα WM1 στον τοίχο χρησιμοποιώντας κατάλληλες βίδες (δεν παρέχονται) και ροδέλες (δεν παρέχονται).

×4 WM1 8 mm × 60 mm

Σημείωση

- Χρησιμοποιήστε αλφάδι για να ελέγξετε εάν το WM1 είναι οριζόντιο.

Προσοχή

- Μη σφίγγετε υπερβολικά την ξυλόβιδα 8 mm × 60 mm. Το υπερβολικό σφίξιμο μπορεί να μειώσει τη δύναμη συγκράτησης της ξυλόβιδας 8 mm × 60 mm.

6 Τραβήξτε τον βραχίονα της βάσης μέχρι τέρμα.

Προετοιμασία για την τοποθέτηση της τηλεόρασης

Σημείωση

- Αποθηκεύστε τις βίδες που αφαιρέσατε και τα μη χρησιμοποιημένα εξαρτήματα σε ένα ασφαλές σημείο και φυλάξτε τα μακριά από παιδιά.

∅/X

Εγκατάσταση της τηλεόρασης στο τοίχο από το χαρτόνι\*

* Μόνο για περιορισμένες περιοχές/χώρες/μοντέλα.
1 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

2 Συνδέστε το Εξάρτημα Επιτοίχιας Βάσης vs (παρέχεται με την τηλεόραση) στο πίσω μέρος της τηλεόρασης (για να είναι παράλληλα με τον τοίχο).

1,5 N·m {15 kgf·cm} VS

Σημείωση

• Φροντίστε να σφίξετε το Εξάρτημα Επιτοίχιας Βάσης VS κατά τη σύνδεση στην τηλεόραση. Χρησιμοποιήστε μόνο ίσιο κατσαβίδι για την εγκατάσταση του Εξαρτήματος Επιτοίχιας Βάσης VS. Η χρήση άλλου εργαλείου μπορεί να προκαλέσει υπερβολικό σφίξιμο του Εξαρτήματος Επιτοίχιας Βάσης VS και να προκληθεί ζημιά στην τηλεόραση.

3 Τοποθετήστε το τμήμα WM2 στην τηλεόραση χρησιμοποιώντας τις βίδες M6.

WM2 M6

Εγκατάσταση της τηλεόρασης στο τοίχο από Βάση επιτραπέζιας τοποθέτησης

1 Αφαιρέστε το κάλυμμα ακροδεκτών.

2 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

3 Συνδέστε το Εξάρτημα Επιτοίχιας Βάσης vs (παρέχεται με την τηλεόραση) στο πίσω μέρος της τηλεόρασης (για να είναι παράλληλα με τον τοίχο).

VS 1,5 N·m {15 kgf·cm}

Σημείωση

• Φροντίστε να σφίξετε το Εξάρτημα Επιτοίχιας Βάσης VS κατά τη σύνδεση στην τηλεόραση. Χρησιμοποιήστε μόνο ίσιο κατσαβίδι για την εγκατάσταση του Εξαρτήματος Επιτοίχιας Βάσης VS. Η χρήση άλλου εργαλείου μπορεί να προκαλέσει υπερβολικό σφίξιμο του Εξαρτήματος Επιτοίχιας Βάσης VS και να προκληθεί ζημιά στην τηλεόραση.

4 Τοποθετήστε το τμήμα WM2 στην τηλεόραση χρησιμοποιώντας τις βίδες M6.

WM2 M6

5 Αφαιρέστε τη Βάση επιτραπέζιας τοποθέτησης από την τηλεόραση.

- Αφαιρέστε μία-μία τις πλευρές της βάσης επιτραπέζιας τοποθέτησης. Κρατήστε σταθερά και με ασφάλεια τη βάση επιτραπέζιας τοποθέτησης και με τα δύο χέρια ενώ κάποιοι άλλοι ανασηκώνουν την τηλεόραση.

- Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης.

Σημείωση

• Για την αφαίρεση της Βάσης επιτραπέζιας τοποθέτησης απαιτούνται τρία ή περισσότερα άτομα.
• Προσέξτε να μην ασκήσετε υπερβολική δύναμη κατά την αφαίρεση της Βάσης επιτραπέζιας τοποθέτησης από την τηλεόραση καθώς μπορεί να προκληθεί πτώση της τηλεόρασης και, κατά συνέπεια, τραυματισμός ή ζημιά στην τηλεόραση.
• Προσέχετε κατά τον χειρισμό της Βάσης επιτραπέζιας τοποθέτησης για την αποφυγή πρόκληση ζημιάς στην τηλεόραση.
• Προσέχετε όταν σηκώνετε την τηλεόραση καθώς, επειδή έχει αφαιρεθεί η Βάση επιτραπέζιας τοποθέτησης, η Βάση μπορεί να πέσει και να προκληθεί τραυματισμός.
• Προσέχετε όταν αφαιρείτε τη Βάση επιτραπέζιας τοποθέτησης από την τηλεόραση ώστε να μην πέσει και προκαλέσει ζημιά στην επιφάνεια όπου στέκεται η τηλεόραση.

Τοποθέτηση της τηλεόρασης στον τοίχο

∅/X

1

2 !

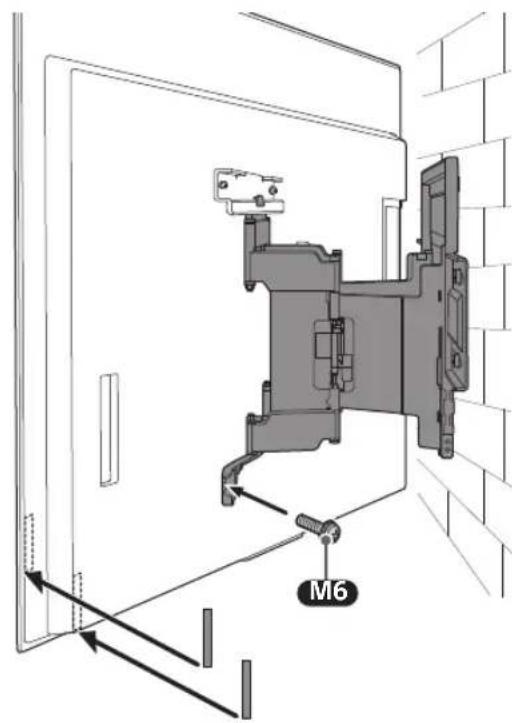

3 Βιδώστε την αριστερή και τη δεξιά πλευρά της Επιτοίχιας Βάσης χρησιμοποιώντας το M6 και συνδέστε το WM3.

Σημείωση

• Μην τοποθετείτε το WM3 στις ετικέτες.

M6 WM3

M6

4

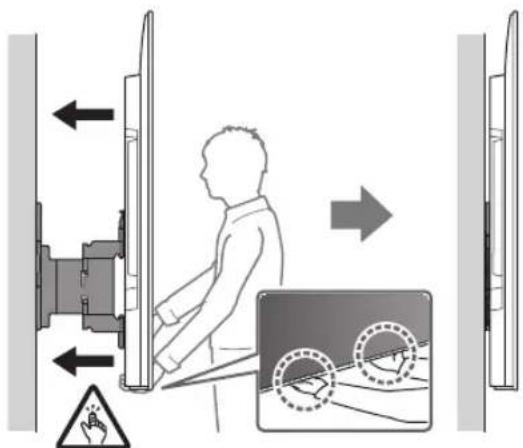

5 Όταν μετακινείτε την τηλεόραση, να την κρατάτε καλά από κάτω.

• Η τηλεόραση ενδέχεται να μην κινείται κοντά στον τοίχο ανάλογα με τον τύπο και τον αριθμό των συνδεδεμένων καλωδίων. Αυτό δεν είναι δυσλειτουργία.

• Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 189,3 cm (75 ίντσες) και άνω) (εκτός από την Αίγυπτο). Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεορά σεις 75 ίντσες (189,3 cm) και άνω) (μόνο για την Αίγυπτο).

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης

Ελέγξτε τα παρακάτω σημεία.

• Το σχοινί και το καλώδιο δεν έχουν στρεβλωθεί ή συμπιεστεί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

- Η λανθασμένη τοποθέτηση του καλωδίου τροφοδοσίας κλπ. μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία λόγω βραχυκυκλώματος. Για λόγους ασφάλειας, βεβαιωθείτε ότι έχουν ολοκληρωθεί οι εργασίες τοποθέτησης.

Άλλες πληροφορίες

Κατά την αφαίρεση της τηλεόρασης, ακολουθήστε τα βήματα της διαδικασίας τοποθέτησης με την αντίστροφη σειρά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 189,3 cm (75 ίντσες) και άνω) (εκτός από την Αίγυπτο). Για τη μεταφορά μιας μεγάλης τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεορά σεις 75 ίντσες (189,3 cm) και άνω) (μόνο για την Αίγυπτο).

Τεχνικά χαρακτηριστικά

WM1

d e f g i a b c h

Διαστάσεις: (Περίπου) [mm]

Βάρος (μόνο για τη βάση): (Περίπου) [kg]

3,0

Ο σχεδιασμός και τα τεχνικά χαρακτηριστικά υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

Αναφορές

Μέτρηση για τοποθέτηση Επιτοίχιας Βάσης στον τοίχο

Οι τιμές του πίνακα ενδέχεται να διαφέρουν ελαφρώς ανάλογα με την εγκατάσταση.

Κεντρικό σημείο οθόνης A B C D E F G

Με κάμερα

(mm)

Όνομα μοντέλου			A		B		C	D	E	F*	G*(°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

* (Περίπου)

Χωρίς κάμερα
(mm)

Όνομα μοντέλου	A	B	C	D	E	F*	G*(°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Περίπου)

[λ'γ] (γγγ) : (γγγγ γγγγ) γγγγ

3.0
