PANDUAN PENGGUNA XR77A80L SONY

Informasi Pemasangan untuk Penggunaan Braket Penyangga Dinding Sony (SU-WL850)

Model yang didukung\*:

* Dalam nama model yang sebenarnya, "x"/"xx" menandakan angka dan/atau karakter yang spesifik untuk setiap model.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Kepada Pelanggan

Untuk alasan perlindungan produk dan keselamatan, Sony sangat menganjurkan pemasangan TV Anda dilakukan oleh dealer Sony atau kontraktor yang memiliki lisensi. Jangan mencoba untuk memasangnya sendiri.

Kepada Dealer Sony dan Kontraktor

Beri perhatian penuh pada keselamatan selama pemasangan, pemeliharaan rutin dan pemeriksaan produk ini.

Keahlian yang memadai diperlukan untuk memasang produk ini, khususnya untuk menentukan kekuatan dinding guna menahan berat TV. Pastikan untuk mempercayakan perlengkapan dinding produk ini kepada dealer Sony atau kontraktor yang memiliki lisensi dan memberi perhatian yang cukup kepada faktor keselamatan selama pemasangan. Sony tidak bertanggung jawab atas semua kerusakan atau cedera yang timbul karena kesalahan penanganan atau pemasangan yang tidak benar.

Untuk Keselamatan dan pemasangan yang benar, ikuti Petunjuk Pengoperasian Braket Penyangga Dinding, Panduan Penyetelan TV, dan pengarahan dalam petunjuk ini.

Braket Penyangga Dinding

Keselamatan

Produk ini hanya boleh dipasang oleh tenaga pemasang profesional yang berpengalaman untuk menentukan kekuatan dinding dalam menahan beban dari berat TV. TV bisa jatuh dan menyebabkan cedera serius bila tidak dipasang dengan benar selama proses pemasangan. Sony tidak bertanggung jawab atas kerusakan atau cedera yang diakibatkan oleh kesalahan penanganan atau pemasangan yang tidak benar, atau pemasangan produk lain selain daripada produk yang telah ditentukan. Hak Anda menurut Undang-Undang (jika ada) tidak akan terpengaruh.

Kepada Dealer Sony

Keahlian yang memadai dibutuhkan untuk memasang produk ini. Pastikan untuk membaca petunjuk penggunaan ini selengkapnya untuk melakukan pekerjaan pemasangan dengan aman. Sony tidak bertanggung jawab atas ganti rugi atau cedera yang disebabkan oleh penanganan yang salah atau pemasangan yang tidak benar. Berikanlah petunjuk ini kepada pelanggan setelah pemasangan selesai.

Petunjuk penggunaan ini memperlihatkan penanganan yang benar atas produk dan langkah pencegahan penting yang diperlukan untuk mencegah kecelakaan. Anda wajib dan bertanggung jawab untuk membaca, memahami dengan saksama, dan mengikuti semua petunjuk yang tertera dalam petunjuk penggunaan ini. Kelalaian untuk melakukannya bisa mengakibatkan cedera serius atau kerusakan properti, dan bisa membatalkan garansi. Sediakan selalu petunjuk ini untuk acuan di masa mendatang.

Produk Sony didesain dengan mengingat keselamatan. Namun jika produk digunakan dengan tidak benar, cedera serius dapat terjadi karena kebakaran, sengatan listrik, produk roboh, atau produk terjatuh. Pastikan untuk mematuhi tindakan pencegahan keselamatan untuk mencegah kecelakaan demikian.

PERHATIAN

Produk yang disebutkan

Braket Penyangga Dinding ini didesain untuk digunakan dengan produk TV yang disebutkan. Untuk TV, lihat Panduan Referensi untuk memverifikasi bahwa Braket Penyangga Dinding dapat digunakan.

Kepada Pelanggan

PERINGATAN

Dalam langkah pencegahan berikut ini, cedera serius atau kematian dapat terjadi karena kebakaran, sengatan listrik, atau produk terjatuh.

Pastikan untuk mensubkontrakkan pemasangan kepada kontraktor berlisensi dan jauhkan anak-anak selama melakukan pemasangan.

Jika Braket Penyangga Dinding atau TV tidak dipasang dengan benar, kecelakaan berikut ini dapat terjadi. Pastikan bahwa yang melakukan pemasangan adalah kontraktor berlisensi.

• TV dapat jatuh dan menyebabkan cedera serius seperti memar atau patah tulang.
- Jika dinding tempat memasang Braket Penyangga Dinding tidak stabil, tidak rata, atau tidak tegak lurus terhadap lantai, unit dapat jatuh dan menyebabkan cedera atau kerusakan harta benda. Dinding harus mampu menahan berat paling sedikit enam kali berat TV. (Lihat Panduan Referensi TV Anda untuk beratnya.)
- Jika pemasangan Braket Penyangga Dinding pada dinding tidak cukup kokoh, unit dapat jatuh dan menyebabkan cedera atau kerusakan harta benda.

Jika pengangkutan atau pelepasan dilakukan bukan oleh kontraktor berlisensi, TV dapat jatuh dan menyebabkan cedera atau kerusakan harta benda. Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV 189,3 cm (75 inci) dan lebih besar) untuk mengangkut set TV yang besar (kecuali Mesir).

Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV 75 inci (189,3 cm) dan lebih besar) untuk mengangkut set TV yang besar (Mesir saja).

Jangan melepaskan sekrup, dll., setelah memasang TV.

Jika Anda melakukannya, TV dapat jatuh dan menyebabkan cedera atau kerusakan harta benda.

Jangan melakukan perubahan pada komponen-komponen Braket Penyangga Dinding.

Jika Anda melakukan ini, Braket Penyangga Dinding dapat jatuh dan menyebabkan cedera atau kerusakan harta benda.

Jangan memasang perangkat apa pun selain produk yang disebutkan.

Braket Penyangga Dinding ini didesain untuk digunakan hanya dengan produk yang disebutkan. Jika Anda memasang perangkat selain yang disebutkan, dudukan dapat jatuh atau patah, dan menyebabkan cedera atau kerusakan harta benda.

Jangan memberikan beban apa pun selain TV pada Braket Penyangga Dinding. Jangan mengguncang TV ke kiri/kanan, atas/ bawah.

Jika Anda melakukannya, TV dapat jatuh dan menyebabkan cedera atau kerusakan harta benda.

Jangan bersandar atau bergantungan pada TV.

Jangan bersandar atau bergantungan pada TV karena dapat jatuh ke atas Anda dan menyebabkan cedera serius.

PERHATIAN

Jika langkah pencegahan berikut ini tidak diikuti, cedera atau kerusakan harta benda dapat terjadi.

• Berhati-hatilah agar jari Anda tidak terjepit saat menangani Braket Penyangga Dinding atau saat memutar perangkat TV.
• Berhati-hatilah saat memegang dan memutar perangkat TV agar tidak mengenai orang lain di sekitarnya.
• Pastikan untuk menyimpan bagian-bagian yang tidak digunakan di tempat yang aman untuk digunakan di masa mendatang. Jauhkan dari jangkauan anak-anak.

Jangan menangani produk dengan tenaga berlebihan selama membersihkan atau merawat produk.

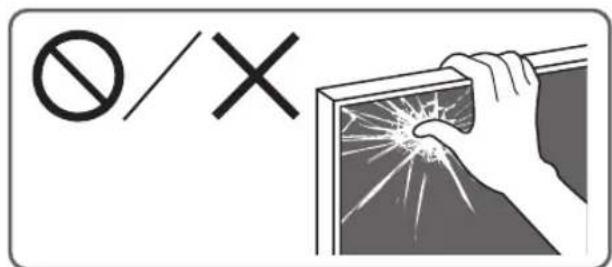

Jangan mengenakan tenaga berlebihan pada sisi atas TV. Jika Anda melakukannya, TV dapat jatuh dan menyebabkan cedera atau kerusakan harta benda.

Jangan meletakkan produk ini di dekat alat medis.

Produk ini (termasuk aksesorinya) mengandung magnet yang dapat mengganggu alat pacu jantung, katup shunt yang dapat diprogram untuk pengobatan hidrosefalus, atau alat medis lain. Jangan meletakkan produk ini di dekat orang yang menggunakan alat medis tersebut. Konsultasikan dengan dokter sebelum menggunakan produk ini jika Anda menggunakan alat medis tersebut.

Jauhkan dari jangkauan anak-anak atau mereka yang membutuhkan pengawasan.

Produk ini (termasuk aksesorinya) mengandung magnet. Magnet yang tertelan dapat mengakibatkan bahaya serius, misalnya bahaya tersedak atau cedera usus. Jika satu (atau beberapa) magnet tertelan, segera hubungi dokter.

Tindakan Pencegahan

• Jika Anda menggunakan TV yang dipasang pada Braket Penyangga Dinding untuk jangka waktu lama, dinding di belakang atau di atas TV dapat memudar warnanya atau wallpaper dapat terlepas, tergantung pada bahan dindingnya.
• Jika Braket Penyangga Dinding dilepas setelah dipasang pada dinding, lubang-lubang sekrupnya akan tertinggal pada dinding.
• Jangan gunakan Braket Penyangga Dinding di tempat yang membuatnya terkena getaran mekanis.

Memasang Braket Penyangga Dinding

Kepada Dealer Sony

PERINGATAN

Petunjuk berikut ini adalah hanya untuk dealer Sony. Pastikan untuk membaca tindakan pencegahan keselamatan yang diuraikan di atas dan berikan perhatian khusus kepada keselamatan selama pemasangan, perawatan, dan pemeriksaan produk ini.

Jangan memasang Braket Penyangga Dinding pada permukaan dinding yang akan membuat sudut atau pinggiran TV menonjol keluar dari permukaan dinding.

Jangan memasang Braket Penyangga Dinding pada permukaan dinding seperti pilar, yang akan membuat sudut atau pinggiran TV menonjol keluar dari permukaan dinding. Jika seseorang atau benda kebetulan membentur sudut atau sisi TV yang menonjol, cedera atau kerusakan harta benda dapat terjadi.

Jangan memasang TV di atas atau di bawah AC.

Jika TV terkena kebocoran air atau arus udara dari AC untuk waktu lama, kebakaran atau sengatan listrik, atau malfungsi TV dapat terjadi.

Pastikan untuk memasang Braket Penyangga Dinding dengan kuat pada dinding dengan mengikuti petunjuk dalam petunjuk penggunaan ini.

Jika ada sekrupnya yang kendur atau terjatuh, Braket Penyangga Dinding dapat jatuh dan menyebabkan cedera atau kerusakan harta benda. Pastikan untuk menggunakan sekrup yang sesuai dengan material dindingnya dan kencangkan unit menggunakan 4 sekrup berdiameter 8 mm (atau setara).

Pastikan untuk menggunakan sekrup dan komponen pemasangan yang disertakan dengan mengikuti petunjuk yang diberikan dalam petunjuk penggunaan ini secara benar. Jika Anda mengganti komponen dengan komponen lain, TV dapat jatuh dan menyebabkan cedera badan pada orang atau kerusakan pada TV.

Pastikan untuk merakit dudukan dengan benar dengan mengikuti prosedur yang ditentukan seperti dijelaskan dalam petunjuk penggunaan ini.

Jika ada sekrup yang kendur atau terjatuh, TV dapat jatuh dan menyebabkan cedera badan pada orang atau kerusakan pada TV.

Pastikan untuk mengencangkan sekrup dengan kuat pada posisi yang ditentukan.

Jika Anda tidak melakukan hal ini, TV dapat jatuh dan menyebabkan cedera badan pada orang atau kerusakan pada TV.

Berhati-hatilah untuk tidak membuat TV terkena kejutan saat dipasang.

Jika terkena kejutan, TV dapat terjatuh atau hancur. Hal ini dapat menyebabkan cedera.

Pastikan untuk memasang TV pada dinding yang tegak lurus dan juga rata.

Jika Anda tidak melakukannya, TV dapat jatuh dan menyebabkan cedera.

Setelah TV dipasang dengan benar, kencangkan kabel-kabelnya dengan baik.

Jika ada orang atau benda yang tersangkut pada kabel, cedera atau kerusakan pada TV dapat terjadi.

Jangan biarkan kabel listrik AC atau kabel penghubung terjepit.

Jika kabel listrik AC atau kabel penghubung terjepit di antara unit dan dinding atau tertekuk atau terpuntir secara paksa, konduktor internalnya dapat menjadi terbuka dan menyebabkan korsleting (hubungan pendek) atau putusnya aliran listrik. Hal ini dapat menyebabkan kebakaran atau sengatan listrik.

Sekrup-sekrup yang dibutuhkan untuk mengencangkan Braket Penyangga Dinding pada dinding tidak disertakan.

Gunakan sekrup yang sesuai dengan bahan dan struktur dinding saat memasang Braket Penyangga Dinding.

Persiapan

- Ilustrasi TV yang ditunjukkan dalam petunjuk ini adalah contoh yang digunakan untuk memberikan penjelasan yang lebih baik mengenai pengoperasian. Karena alasan ini, ilustrasi mungkin tampak berbeda dari TV Anda yang sesungguhnya.

Terbuat dari apakah dinding Anda?

Pertama, periksa tipe dinding yang akan dipasang TV.

Dinding gypsum dengan baut tanam

Tindakan Pencegahan

• Ketebalan maksimum dinding gypsum: 16 mm.
• Pastikan ukuran stud kayu dalam sekurangnya 51 mm × 102 mm untuk umum atau 38 mm × 89 mm untuk nominal.
• Jaga jarak minimum horizontal 406 mm antar-pengencang.

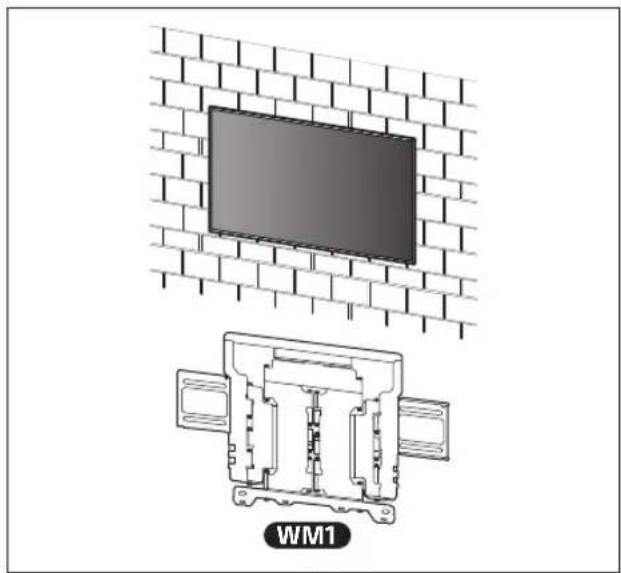

Beton Padat atau Balok Beton

Tindakan Pencegahan

• Pasang Braket Penyangga Dinding langsung pada dinding beton padat.
• Pastikan ketebalan dinding beton padat sekurangnya 203 mm.
• Pastikan ukuran masing-masing balok beton sekurangnya 203 mm × 203 mm × 406 mm.

Memeriksa komponen

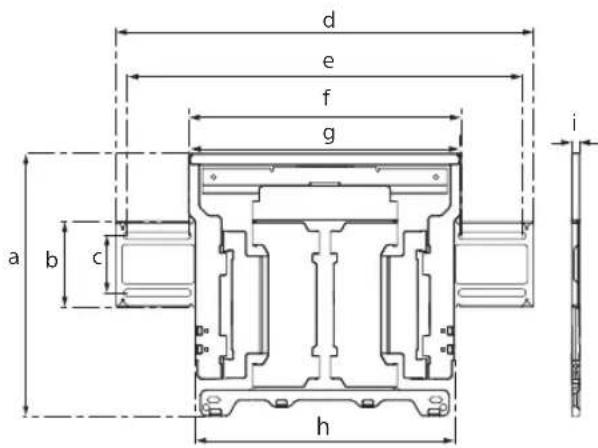

Disertakan dengan SU-WL850

- Pastikan bahwa semua komponen sudah ada.

WM1 (×1)

Perangkat Tambahan Penyangga

Dinding VS (×4)*

Menyiapkan pemasangan

• Siapkan Panduan Referensi dan Panduan Penyetelan TV sebelum memasang.
• Pastikan kembali posisi pemasangan TV Anda.
• Siapkan empat sekrup berdiameter 8 mm dan empat ring yang sesuai (tidak disertakan). Pilih sekrup yang sesuai dengan bahan dinding.
  • Siapkan alat berikut:

*1
	-	5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	*48 mm × 60 mm	*4

*1 Khusus untuk dinding gypsum dengan baut tanam

*2 Khusus untuk beton padat atau balok beton
*3 Tergantung pada modelnya
*4 Berhati-hatilah saat memilih sekrup dan ring

A Memasang Braket Penyangga Dinding ke dinding gypsum dengan baut tanam

Pastikan bahwa ruang pada dinding cukup untuk TV dan dapat menampung berat minimal enam kali berat TV.

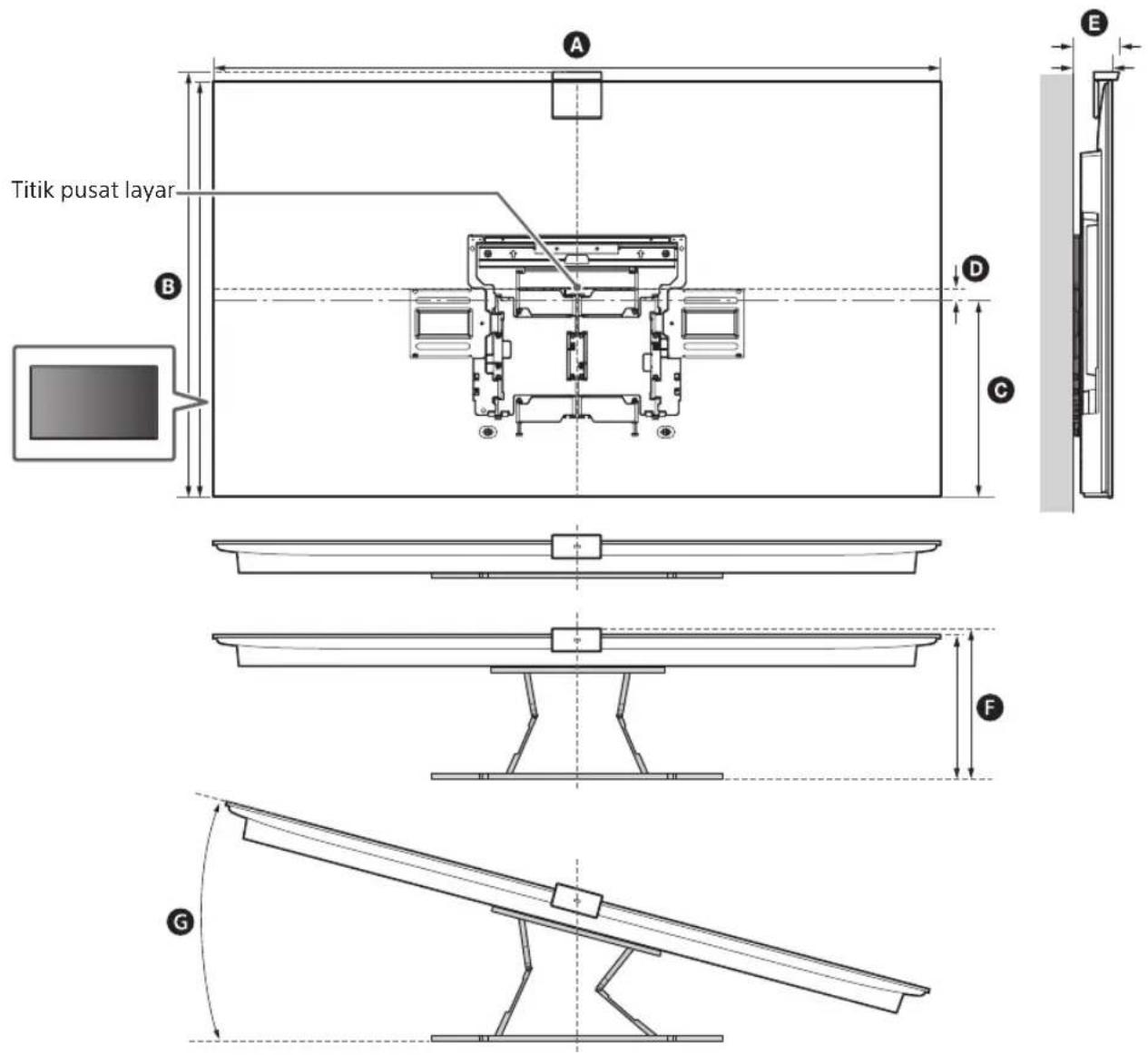

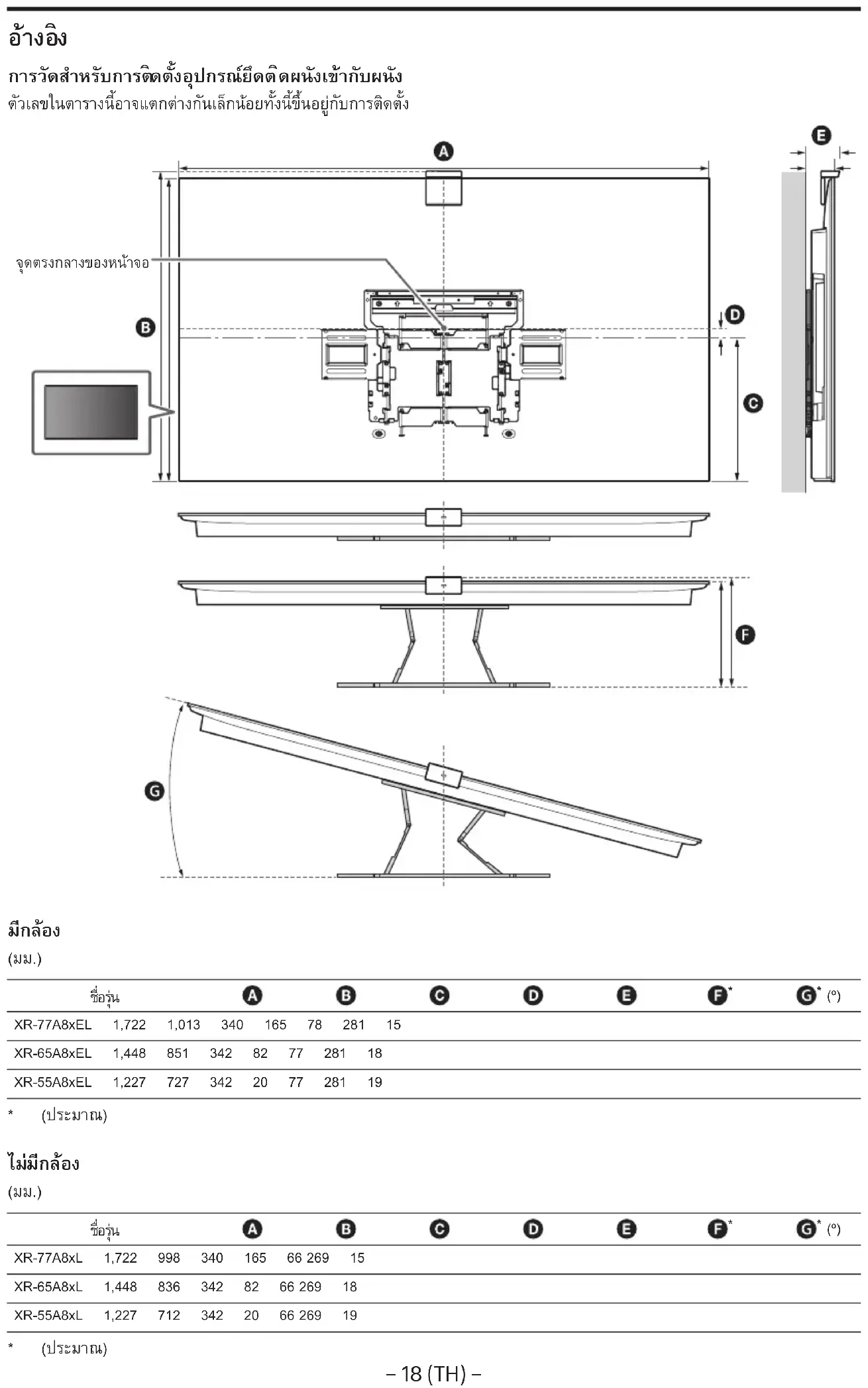

• Lihat "Pengukuran untuk pemasangan Braket Penyangga Dinding di dinding" di halaman 20.
• Lihat Panduan Referensi TV Anda untuk berat TV.

Catatan

• Ketika TV Anda dipasang di dinding, bagian atas TV sedikit condong ke depan.
• Anda sebaiknya memeriksa posisi TV dalam lingkungan untuk menonton.

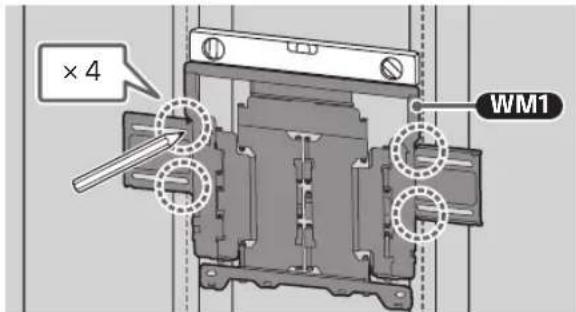

3 Luruskan WM1 dengan dinding dan buat empat tanda yang lurus dengan baut tanam.

× 4 WM1

Catatan

- Gunakan waterpass untuk memeriksa apakah WM1 sejajar.

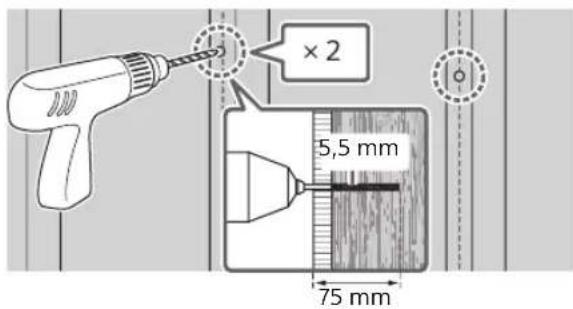

4 Bor lubang pandu atas pada tanda-tanda itu.

Pastikan lokasi di dinding untuk mengebor lubang cukup kuat untuk menopang berat setidaknya enam kali lipat dari TV.

×2 5,5 mm 75 mm

Catatan

- Lubang pandu harus dibor dengan kedalaman hingga 75 mm, menggunakan mata bor dengan diameter 5,5 mm.

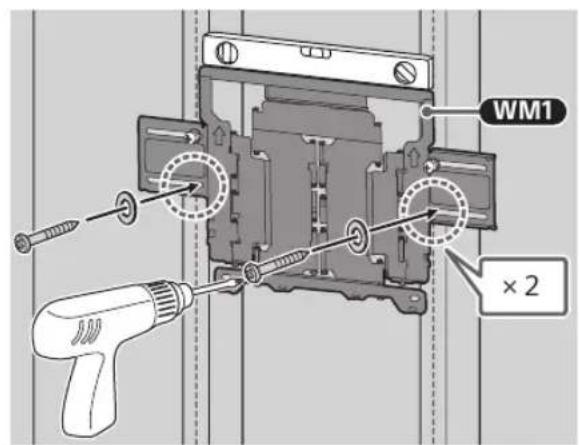

5 Pasang WM1 di dinding menggunakan sekrup yang sesuai (tidak disertakan) dan ring (tidak disertakan).

×2 8 mm × 60 mm WM1

Catatan

- Gunakan waterpass untuk memeriksa apakah WM1 sejajar.

Tindakan Pencegahan

- Jangan terlalu mengencangkan sekrup kayu 8 mm × 60 mm. Pengencangan yang tidak tepat dapat mengurangi kekuatan cengkaman sekrup kayu 8 mm × 60 mm.

6 Bor lubang pandu bawah pada tanda. (Lihat langkah 4 untuk mengetahui petunjuk pengeboran.)

× 2

7 Pasang sekrup yang sesuai dan ring ke lubangnya.

WM1 × 2

Catatan

- Gunakan waterpass untuk memeriksa apakah WM1 sejajar.

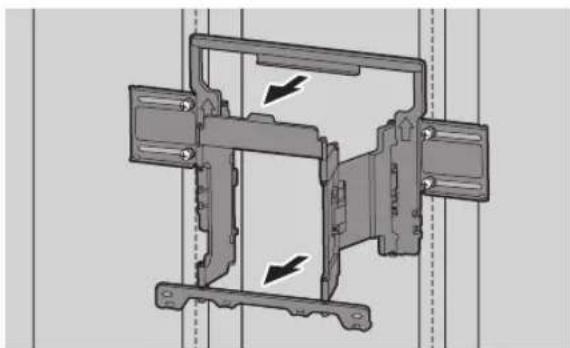

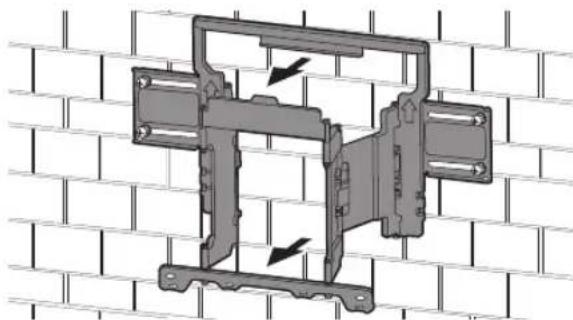

8 Tarik keluar lengan braket hingga ujungnya.

Mempersiapkan pemasangan TV

Catatan

- Pastikan untuk menyimpan sekrup yang dilepaskan dan komponen yang tidak digunakan di tempat yang aman, jauh dari anak-anak.

∅/X

Pemasangan TV di Dinding dari karton\*

1 Lepaskan sekrup dari bagian belakang TV.

2 Pasang Perangkat Tambahan Penyangga Dinding vs (disertakan bersama TV) ke bagian belakang TV (agar sejajar dengan dinding).

1,5 N·m {15 kgf·cm} VS

Catatan

- Pastikan untuk mengencangkan Perangkat Tambahan Penyangga Dinding VS saat memasangnya ke TV. Gunakan hanya obeng minus untuk memasang Perangkat Tambahan Penyangga Dinding VS. Penggunaan alat lain dapat menyebabkan pengencangan yang berlebihan pada Perangkat Tambahan Penyangga Dinding VS dan merusak TV.

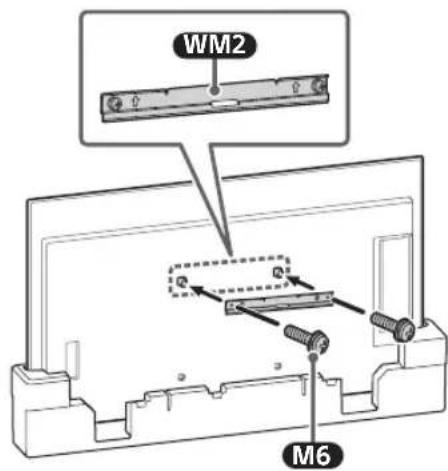

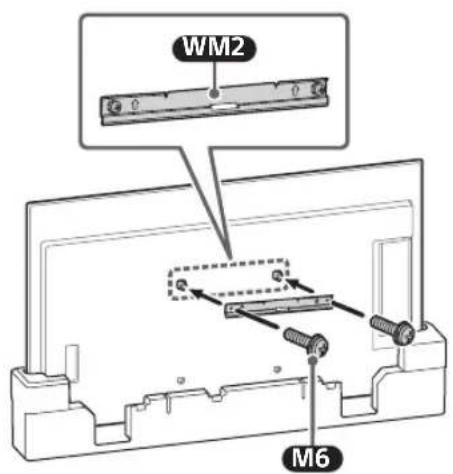

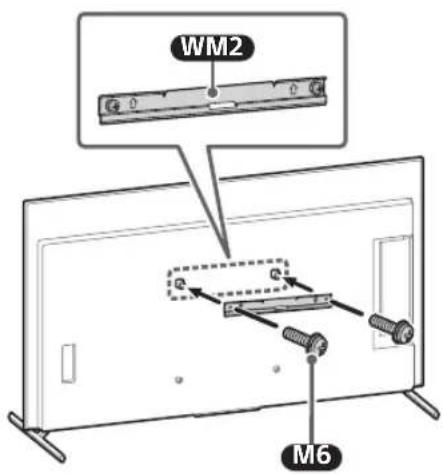

3 Pasang WM2 ke TV menggunakan M6.

WM2 M6

Pemasangan TV di dinding dari Penyangga di Atas Meja

1 Lepaskan penutup terminal.

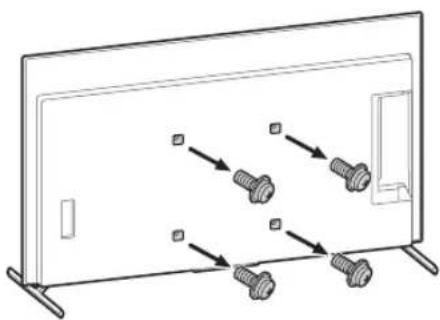

2 Lepaskan sekrup dari bagian belakang TV.

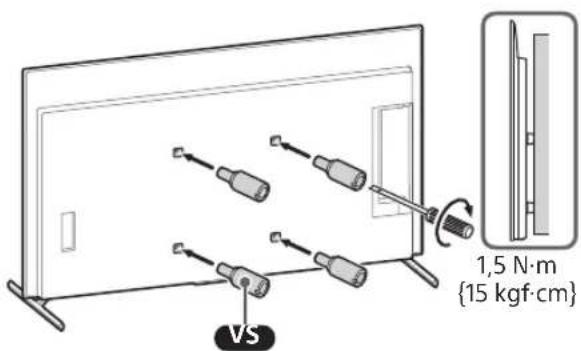

3 Pasang Perangkat Tambahan Penyangga Dinding vs (disertakan bersama TV) ke bagian belakang TV (agar sejajar dengan dinding).

1,5 N·m {15 kgf·cm} VS

Catatan

- Pastikan untuk mengencangkan Perangkat Tambahan Penyangga Dinding VS saat memasangnya ke TV. Gunakan hanya obeng minus untuk memasang Perangkat Tambahan Penyangga Dinding VS. Penggunaan alat lain dapat menyebabkan pengencangan yang berlebihan pada Perangkat Tambahan Penyangga Dinding VS dan merusak TV.

4 Pasang WM2 ke TV menggunakan M6.

WM2 M6

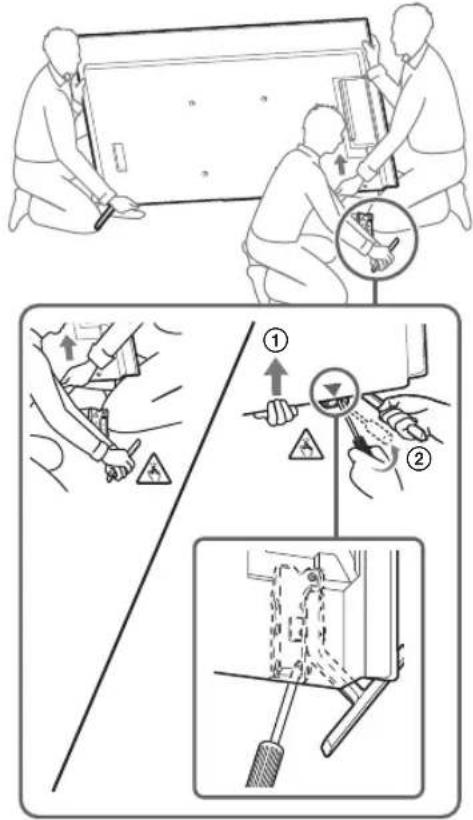

5 Lepaskan Penyangga di Atas Meja dari TV.

- Lepaskan sisi Penyangga Di Atas Meja satu per satu. Pegang dengan erat Penyangga Di Atas Meja dengan kedua tangan sementara orang lain mengangkat TV.

- Ulangi langkah sebelumnya dan lepaskan sisi lain Penyangga Di Atas Meja.

Catatan

• Diperlukan tiga orang atau lebih untuk melepas Penyangga Di Atas Meja.
• Waspadalah agar tidak menggunakan tenaga yang berlebihan saat melepas Penyangga Di Atas Meja dari TV karena ini dapat membuat TV terjatuh dan menyebabkan cedera pada orang atau kerusakan fisik pada TV.
• Berhati-hatilah saat menangani Penyangga Di Atas Meja untuk mencegah kerusakan pada TV.
• Waspadalah ketika mengangkat TV karena Penyangga Di Atas Meja tidak terpasang, Penyangga Di Atas Meja bisa terjatuh dan menyebabkan luka.
• Berhati-hatilah ketika melepaskan Penyangga Di Atas Meja dari TV untuk mencegahnya terjatuh dan merusak permukaan tempat TV ditempatkan.

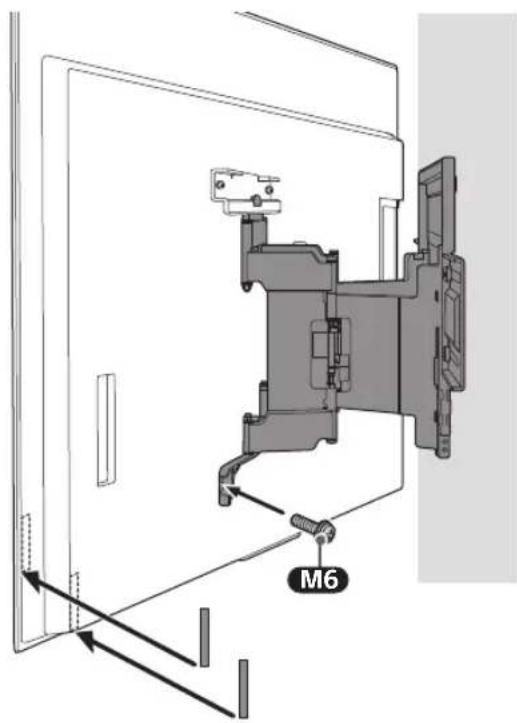

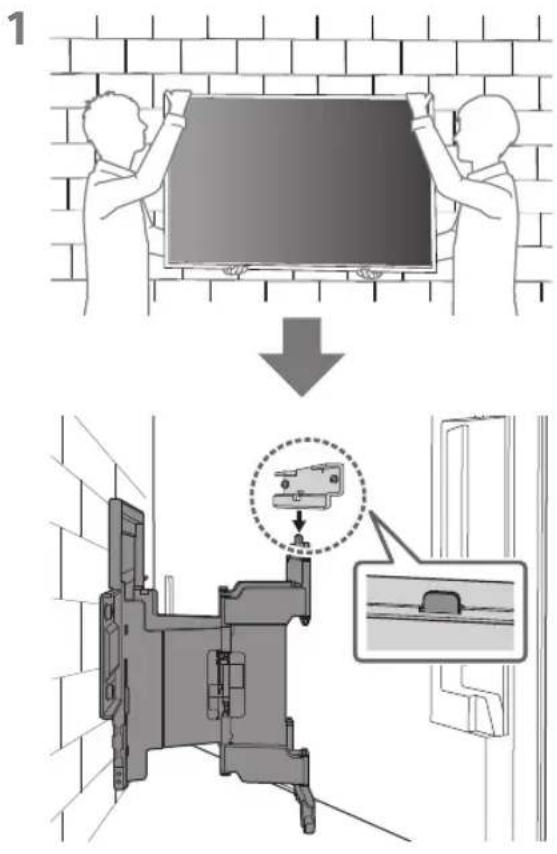

Memasang TV pada dinding

∅/X

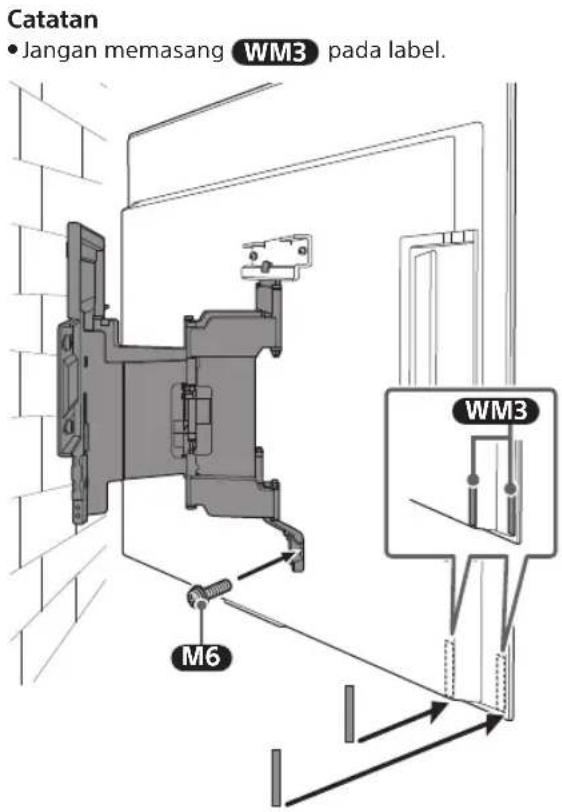

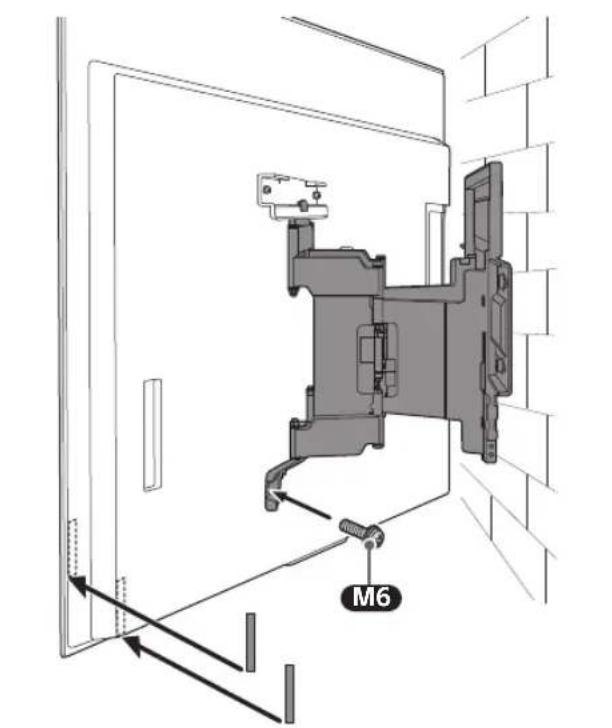

3 Sekrup sisi kiri dan kanan Braket Penyangga Dinding menggunakan M6 dan pasang WM3.
Catatan
• Jangan memasang WM3 pada label.

M6 WM3

M6

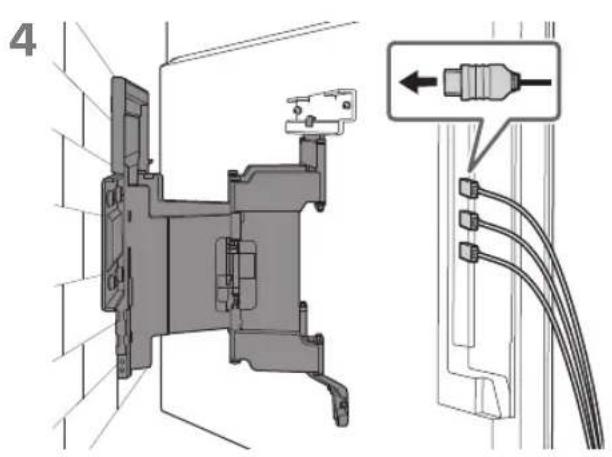

4

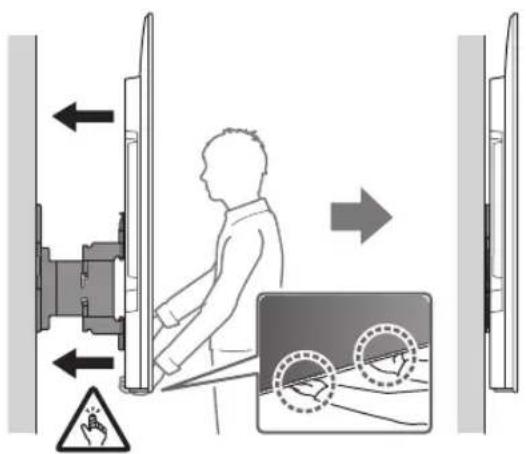

5 Saat memindahkan TV, pegang erat-erat dari bawah.

• TV mungkin tidak dapat didekatkan ke dinding tergantung pada tipe dan jumlah kabel yang terpasang. Kondisi seperti ini bukan malfungsi.

- Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV 189,3 cm (75 inci) dan lebih besar) untuk mengangkut set TV yang besar (kecuali Mesir). Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV 75 inci (189,3 cm) dan lebih besar) untuk mengangkut set TV yang besar (Mesir saja).

Konfirmasikan selesainya pemasangan

Periksa poin-poin berikut ini.

- Kawat dan kabel tidak terpuntir atau terjepit.

PERINGATAN

- Penempatan kabel listrik yang tidak benar, dll., dapat menimbulkan kebakaran atau sengatan listrik melalui arus pendek. Pastikan untuk mengonfirmasi selesainya pemasangan demi keselamatan.

Informasi lain

Untuk melepas TV, balik prosedur pemasangan sebelumnya.

PERINGATAN

- Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV 189,3 cm (75 inci) dan lebih besar) untuk mengangkut set TV yang besar (kecuali Mesir). Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV 75 inci (189,3 cm) dan lebih besar) untuk mengangkut set TV yang besar (Mesir saja).

B Memasang Braket Penyangga Dinding ke beton padat atau balok beton

Pastikan bahwa ruang pada dinding cukup untuk TV dan dapat menampung berat minimal enam kali berat TV.

• Lihat "Pengukuran untuk pemasangan Braket Penyangga Dinding di dinding" di halaman 20.
• Lihat Panduan Referensi TV Anda untuk berat TV.

Catatan

• Ketika TV Anda dipasang di dinding, bagian atas TV sedikit condong ke depan.
• Anda sebaiknya memeriksa posisi TV dalam lingkungan untuk menonton.

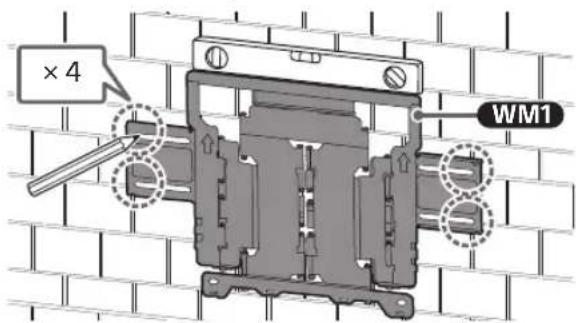

2 Luruskan WM1 dengan dinding dan buat empat tanda.

× 4 WM1

Catatan

- Gunakan waterpass untuk memeriksa apakah WM1 sejajar.

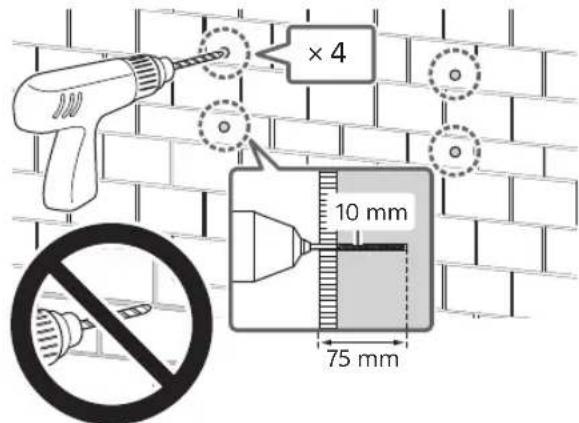

3 Bor lubang pandu pada tanda.

Pastikan lokasi di dinding untuk mengebor lubang cukup kuat untuk menopang berat setidaknya enam kali lipat dari TV.

× 4 10 mm 75 mm

Catatan

- Lubang pandu harus dibor dengan kedalaman hingga 75 mm, menggunakan mata bor dengan diameter 10 mm.

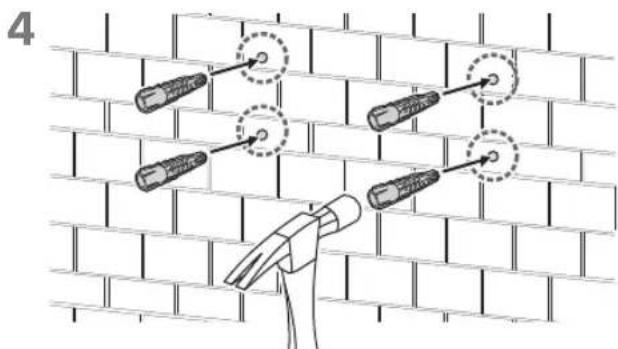

4

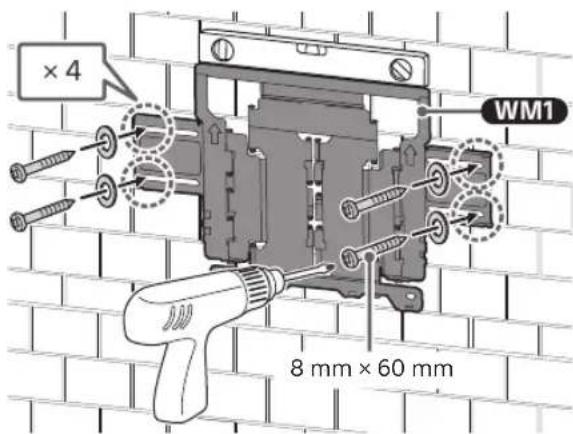

5 Pasang WM1 di dinding menggunakan sekrup yang sesuai (tidak disertakan) dan ring (tidak disertakan).

×4 WM1 8 mm × 60 mm

Catatan

- Gunakan waterpass untuk memeriksa apakah WM1 sejajar.

Tindakan Pencegahan

- Jangan terlalu mengencangkan sekrup kayu 8 mm × 60 mm. Pengencangan yang tidak tepat dapat mengurangi kekuatan cengkaman sekrup kayu 8 mm × 60 mm.

6 Tarik keluar lengan braket hingga ujungnya.

Mempersiapkan pemasangan TV

Catatan

- Pastikan untuk menyimpan sekrup yang dilepaskan dan komponen yang tidak digunakan di tempat yang aman, jauh dari anak-anak.

∅/X

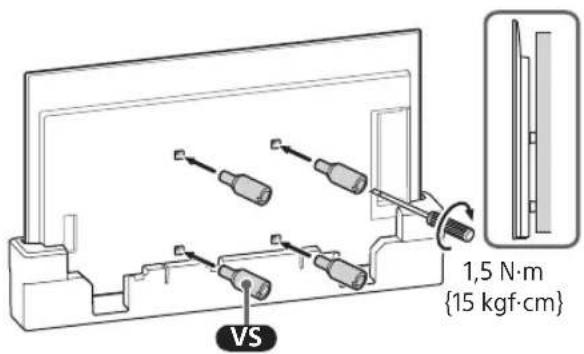

Pemasangan TV di Dinding dari karton\*

1 Lepaskan sekrup dari bagian belakang TV.

2 Pasang Perangkat Tambahan Penyangga Dinding VS (disertakan bersama TV) ke bagian belakang TV (agar sejajar dengan dinding).

VS 1,5 N·m {15 kgf·cm}

Catatan

- Pastikan untuk mengencangkan Perangkat Tambahan Penyangga Dinding VS saat memasangnya ke TV. Gunakan hanya obeng minus untuk memasang Perangkat Tambahan Penyangga Dinding VS. Penggunaan alat lain dapat menyebabkan pengencangan yang berlebihan pada Perangkat Tambahan Penyangga Dinding VS dan merusak TV.

3 Pasang WM2 ke TV menggunakan M6.

WM2 M6

Pemasangan TV di dinding dari Penyangga di Atas Meja

1 Lepaskan penutup terminal.

2 Lepaskan sekrup dari bagian belakang TV.

3 Pasang Perangkat Tambahan Penyangga Dinding vs (disertakan bersama TV) ke bagian belakang TV (agar sejajar dengan dinding).

VS 1,5 N·m {15 kgf·cm}

Catatan

- Pastikan untuk mengencangkan Perangkat Tambahan Penyangga Dinding VS saat memasangnya ke TV. Gunakan hanya obeng minus untuk memasang Perangkat Tambahan Penyangga Dinding VS. Penggunaan alat lain dapat menyebabkan pengencangan yang berlebihan pada Perangkat Tambahan Penyangga Dinding VS dan merusak TV.

4 Pasang WM2 ke TV menggunakan M6.

WM2 M6

5 Lepaskan Penyangga di Atas Meja dari TV.

- Lepaskan sisi Penyangga Di Atas Meja satu per satu. Pegang dengan erat Penyangga Di Atas Meja dengan kedua tangan sementara orang lain mengangkat TV.

- Ulangi langkah sebelumnya dan lepaskan sisi lain Penyangga Di Atas Meja.

Catatan

• Diperlukan tiga orang atau lebih untuk melepas Penyangga Di Atas Meja.
- Waspadalah agar tidak menggunakan tenaga yang berlebihan saat melepas Penyangga Di Atas Meja dari TV karena ini dapat membuat TV terjatuh dan menyebabkan cedera pada orang atau kerusakan fisik pada TV.
- Berhati-hatilah saat menangani Penyangga Di Atas Meja untuk mencegah kerusakan pada TV.
- Waspadalah ketika mengangkat TV karena Penyangga Di Atas Meja tidak terpasang, Penyangga Di Atas Meja bisa terjatuh dan menyebabkan luka.
- Berhati-hatilah ketika melepaskan Penyangga Di Atas Meja dari TV untuk mencegahnya terjatuh dan merusak permukaan tempat TV ditempatkan.

Memasang TV pada dinding

No / X

3 Sekrup sisi kiri dan kanan Braket Penyangga Dinding menggunakan M6 dan pasang WM3.

Catatan • Jangan memasang WM3 pada label. M6 WM3

M6

4

5 Saat memindahkan TV, pegang erat-erat dari bawah.

• TV mungkin tidak dapat didekatkan ke dinding tergantung pada tipe dan jumlah kabel yang terpasang. Kondisi seperti ini bukan malfungsi.

- Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV 189,3 cm (75 inci) dan lebih besar) untuk mengangkut set TV yang besar (kecuali Mesir). Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV 75 inci (189,3 cm) dan lebih besar) untuk mengangkut set TV yang besar (Mesir saja).

Konfirmasikan selesainya pemasangan

Periksa poin-poin berikut ini.

- Kawat dan kabel tidak terpuntir atau terjepit.

PERINGATAN

- Penempatan kabel listrik yang tidak benar, dll., dapat menimbulkan kebakaran atau sengatan listrik melalui arus pendek. Pastikan untuk mengonfirmasi selesainya pemasangan demi keselamatan.

Informasi lain

Untuk melepas TV, balik prosedur pemasangan sebelumnya.

PERINGATAN

- Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV 189,3 cm (75 inci) dan lebih besar) untuk mengangkut set TV yang besar (kecuali Mesir). Diperlukan dua orang atau lebih (tiga orang atau lebih untuk TV 75 inci (189,3 cm) dan lebih besar) untuk mengangkut set TV yang besar (Mesir saja).

Spesifikasi

WM1

d e f g a b c h i

Dimensi: (Perkiraan) [mm]

a : 354

b : 116

c : 77

d : 563

e : 533

f : 370

g : 368

h : 350

i : 11

Rancangan dan spesifikasi ini dapat diubah sewaktu-waktu tanpa pemberitahuan.

Referensi

Pengukuran untuk pemasangan Braket Penyangga Dinding di dinding

Angka di dalam tabel bisa sedikit berbeda tergantung pada pemasangan.

Dengan Kamera

(mm)

Nama Model	A	B	C	D	E	F*	G*(°)
XR-77A8xEL 1.722 1.013 340 165 78 281 15
XR-65A8xEL 1.448 851 342 82 77 281 18
XR-55A8xEL 1.227 727 342 20 77 281 19

* (Perkiraan)

Tanpa Kamera
(mm)

Nama Model	A	B	C	D	E	F*	G*(°)
XR-77A8xL	1.722	998	340	165	66	269	15
XR-65A8xL	1.448	836	342	82	66	269	18
XR-55A8xL	1.227	712	342	20	66	269	19

* (Perkiraan)

Diimport oleh:

PT SONY INDONESIA

Gedung Wisma GKBI Lt. 23 Suite 2301

Jl. Jend Sudirman No. 28 Tanah Abang, Jakarta Pusat

DKI Jakarta Raya - 10210

https://www.sony.co.id
