XR77A80L - Televizorius SONY - Nemokama naudojimo instrukcija

Produkto tipas	OLED televizorius
Prekės ženklas	Sony
Modelis	XR77A80L
Ekrano dydis	77 coliai (195,6 cm)
Rezoliucija	4K Ultra HD (3840 x 2160 pikselių)
Ekrano technologija	OLED
Procesorius	Cognitive Processor XR
Operacinė sistema	Google TV
HDR formatai	Dolby Vision, HDR10, HLG
Ryšiai	4 x HDMI (2.1), 2 x USB, Ethernet, Wi-Fi, Bluetooth
Garso galia	20 W + 20 W (2 garsiakalbiai)
Elektros sąnaudos (tipinės)	Apie 400 W
Budėjimo režimo sąnaudos	Mažiau nei 0,5 W
Svoris (be stovo)	Apie 35 kg
Svoris (su stovu)	Apie 36 kg
Matmenys (be stovo, P x A x G)	172,2 x 99,8 x 6,6 cm
Matmenys (su stovu, P x A x G)	172,2 x 101,3 x 34,0 cm
Sieninio montavimo suderinamumas	VESA 300 x 300 mm (laikiklis SU-WL850)
Priedai	Nuotolinio valdymo pultas, baterijos, stovas, įrengimo vadovas
Sauga	Rekomenduojama profesionalo įrengimo; vidiniai magnetai, neuždenkite ventiliacijos angų

Dažnai užduodami klausimai - XR77A80L SONY

Koks yra Sony XR77A80L ekrano dydis?

Sony XR77A80L turi 77 colių OLED ekraną (195,6 cm įstrižainė).

Ar televizorius suderinamas su sieniniu montavimu?

Taip, jis suderinamas su Sony sieniniu laikikliu SU-WL850. Įrengimą turi atlikti kvalifikuotas specialistas dėl saugumo priežasčių.

Kokia yra televizoriaus skiriamoji geba?

Skiriamoji geba yra 4K Ultra HD (3840 x 2160 pikselių), suteikianti aiškų ir detailų vaizdą.

Kokie HDR formatai palaikomi?

Televizorius palaiko Dolby Vision, HDR10 ir HLG formatus, užtikrinančius optimizuotas spalvas ir kontrastą.

Kiek HDMI įėjimų jis turi?

Jis turi 4 HDMI įėjimus (2.1 versijos), skirtus išorinių įrenginių, pvz., žaidimų konsolės ar Blu-ray grotuvo, prijungimui.

Koks yra televizoriaus svoris be stovo?

Televizoriaus svoris be stovo yra apie 35 kg. Rekomenduojama jį kilnoti dviese.

Kaip valyti OLED ekraną?

Naudokite minkštą ir sausą šluostę (mikropluošto) ekranui valyti. Niekada nenaudokite cheminių priemonių ar vandens tiesiai ant ekrano.

Ar televizorius suderinamas su balso asistentais?

Taip, naudodamiesi Google TV, galite naudoti įtaisytą Google Assistant balso valdymui.

Kokios yra saugumo priemonės sieniniam montavimui?

Montavimą turi atlikti kvalifikuotas montuotojas. Siena turi atlaikyti bent šešis kartus didesnį svorį už televizorių. Naudokite tinkamus varžtus ir kaiščius pagal sienos tipą.

Ką daryti, jei nuotolinio valdymo pultas neveikia?

Patikrinkite baterijas (AAA tipo) ir įsitikinkite, kad jos tinkamai įdėtos. Jei problema išlieka, iš naujo nustatykite pultą, išimdami baterijas ir 3 sekundes paspausdami bet kurį mygtuką.

NAUDOJIMO INSTRUKCIJA XR77A80L SONY

Tvirtinimo informacija norint naudoti „Sony“ prie sienos tvirtinamą laikiklj (SU-WL850)

Palaikomi modeliai\*:

* Faktinių modelių pavadinimuose „x”/„xx“ rodo konkrečiai kiekvienam modeliui priskiriamus numerius ir (arba) ženklus.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Pirkėjams

Siekiant apsaugoti gaminį ir užtikrinti saugumą, „Sony“ griežtai rekomenduoja, kad televizorių pritvirtintų „Sony“ prekybos atstovai arba licencijuoti tiekėjai. Nemėginkite jo tvirtinti patys.

„Sony“ prekybos atstovams ir tiekėjams

Tvirtindami šj gamini, atlikdami jo reguliarią priežiūrą ir patikrinimą, visą dėmesį skirkite saugumui.

Norint pritvirtinti šj gaminj, reikia turėti pakankamai kompetencijos, ypač nustatant, ar siena galės išlaikyti televizoriaus svorį. Pasirūpinkite, kad „Sony“ prekybos atstovai ar licencijuoti tiekėjai pritvirtintų šj gaminį prie sienos. Tvirtinant pakankamas dėmesys turi būti skirtas saugumui. „Sony“ nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl netinkamo pernešimo ar montavimo.

Kad saugiai ir tinkamai sumontuotumėte, vadovaukitės prie sienos tvirtinamo laikiklio instrukcijomis, televizoriaus nustatymo vadovu ir šio vadovo nurodymais.

Prie sienos tvirtinamas laikiklis

Sauga

TV montavimas prie sienos

JSPÈJIMAS

PRIVALO SUMONTUOTI SPECIALISTAS

Ši gamini privalo jrengti tik profesionalus montuotojas, išmokytas nustatyti, ar siena yra pakankamai stipri, kad išlaikytų televizoriaus svorį. Jei montuojant televizorius nebus tinkamai pritvirtintas, jis gali nukristi ir sunkiai sužeisti. „Sony” neatsako už žalą ar traumą, kilusią netinkamai elgiantis, netinkamai sumontavus ar sumontavus kitą nei nurodytas gaminys. Jūsų teisėms pagal įstatymą (jei tokių yra) tai įtakos neturi.

„Sony“ prekybos atstovams

Norint sumontuoti šj gaminj, reikia turėti pakankamai kompetencijos. Atidžiai perskaitykite šią naudojimo instrukciją, kad montavimo darbus atliktumėte saugiai. „Sony“ nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl neteisingo pernešimo ar montavimo. Baige montavimo darbus atiduokite šj vadovą pirkėjui.

Šioje naudojimo instrukcijoje rodoma, kaip teisingai elgtis su gaminiu, ir pateikiamos svarbios atsargumo priemonės, kurių reikia laikytis, kad būtų išvengta nelaimingų Atsitikimų. Jūs privalote perskaityti ir gerai suprasti visas šiose naudojimo instrukcijose pateiktus nurodymus bei jų laikytis. To nepadarius, galima sunkiai susižeisti arba sugadinti turtą, tada garantija gali negalioti. Pasilikite šį vadovą, kad galėtumėte jį peržiŭrėti ateityje.

„Sony“ gaminiai sukurti galvojant apie saugą. Jei gaminiai naudojami neteisingai, gali kilti gaisras, galima patirti elektros smūgī, gaminys gali nuvirsti ar užkristi ir taip rimtai sužaloti. Laikykitės atsargumo priemonių dėl saugos, kad išvengtumėte tokių nelaimingų atsitikimų.

Pagaminta Kinijoje

DÈMESIO

Tinkami gaminiai

Šis prie sienos tvirtinamas laikiklis skirtas tam tikriems TV. Norėdami patikrinti, su kuriais TV galima naudoti prie sienos tvirtinamą laikiklj, žr. trumpajj vadovą.

Pirkėjams

JSPÈJIMAS

Nesilaikant toliau pateiktų atsargumo priemonių, gali kilti gaisras, galima patirti elektros smūgį, arba gaminys gali nukristi – dėl to galima rimtai susižaloti ar net žūti.

Pasirūpinkite, kad montavimo darbus atliktų licencijuoti tiekėjai, o montavimo metu neleiskite arti būti mažiems vaikams.

Jei prie sienos tvirtinamas laikiklis arba TV, sumontuoti netinkamai, gali jvykti toliau nurodyti nelaimingi atsitikimai. Jsitikinkite, kad montavimo darbus atlieka licencijuoti tiekėjai.

• TV gali nukristi ir rimtai sužaloti. Galite patirti sumušimų arba lūžių.
• Jeigu siena, ant kurios montuojamas prie sienos tvirtinamas laikiklis, yra nestabili, nelygi ar nestatmena grindims, jrenginys gali nukristi ir sužaloti arba sugadinti turtą. Siena turi atlaikyti bent šešis kartus didesnį svorį, nei sveria televizorius. (Norėdami sužinoti TV svorį, žr. jo trumpajį vadovą.)
• Jeigu prie sienos tvirtinamas laikiklis bus sumontuotas nepakankamai tvirtai, jrenginys gali nukristi ir sužaloti arba sugadinti turtą.

TV pernešimo ar išémimo darbus patikėkite licencijuotiems tiekėjams.

Jei TV transportavimo ar išėmimo darbus atlieka ne licencijuoti tiekėjai, jis gali nukristi ir sužaloti arba sugadinti turtą. Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 189,3 cm (75 colių) ar didesnį televizorių) (išskyrus Egiptą). Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 75 colių (189,3 cm) ar didesnį televizorių) (tik Egiptui).

Sumontavę TV, neišsukite sraigtų ar kt. dalių.

Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Nekeiskite prie sienos tvirtinamo laikiklio dalių.

Jei tai padarysite, prie sienos tvirtinamas laikiklis gali nukristi ir sužaloti arba sugadinti turtą.

Nemontuokite kitos irangos, išskyrus nurodytą gamini.

Šis prie sienos tvirtinamas laikiklis skirtas naudoti tik su nurodytu gaminiu. Jeigu montuosite kitą, nei nurodyta, įrangą, ji gali nukristi arba lūžti, todėl sužaloti arba sugadinti turtą.

Prie sienos tvirtinamo laikiklio neapkraukite didesne nei TV apkrova. Nekratykite TV kairén / dešinén arba aukštyn / žemyn.

Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Nesilenkite ir nesikabinkite ant TV.

Nesilenkite ir nesikabinkite ant TV, nes jis gali ant jūsų užkristi ir rimtai sužaloti.

DÈMESIO

Nesilaikant toliau nurodytu atsargumo priemoniu, galima susižaloti arba sugadinti turtą.

• Saugokitės, kad laikydami prie sienos tvirtinamą laikiklj arba sukdami televizorių neprisispaustumėte pirštu.
• Elkitės atsargiai pasukdami televizorių, kad neužkliudytumėte šalia esančių žmonių.
• Nepanaudotas dalis būtinai laikykite saugioje vietoje ateičiai. Laikykite jas vaikams nepasiekiamoje vietoje.

Valydami gaminį ar atlikdami jo techninę priežiūrą, neveikite jo per didele jėga.

Nespauskite TV iš viršaus per stipriai. Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Laikykite ši gamini atokiai nuo medicinos prietaisų.

Šio gaminio (jskaitant priedus) viduje yra magnetų, kurie gali trikdyti širdies stimuliatorių, programuojamųjų šunto vožtuvų (galvos smegenu vandenei gydyti) arba kitų medicinos prietaisų veikimą. Laikykite šį gaminį atokiai nuo asmenų, naudojančių tokius medicinos prietaisus. Jei naudojate tokį medicininį jrenginį, prieš naudodami šį gaminį pasitarkite su gydytoju.

Laikykite vaikams arba prižiūrimiems suaugusiesiems nepasiekiamoje vietoje.

Šio gaminio (jskaitant priedus) viduje yra magnetų. Prarijus magnetą (-us), gali kilti didelis pavojus, pvz., užspringti arba sužaloti žarnas, todėl prarijus magnetą (-ų) būtina nedelsiant kreiptis i gydytoją.

Atsargumo priemonès

• Jei TV, sumontuotą ant prie sienos tvirtinamo laikiklio, naudosite ilgą laiką, siena už TV ar virš jo gali nublukti, arba tapetai gali atsiklijuoti, priklausomai nuo to, iš kokių medžiagų pastatyta siena.
• Nuëmus prisuktą prie sienos tvirtinamą laikiklj, sienoje liks sraigtų padarytos skylės.
• Nenaudokite prie sienos tvirtinamo laikiklio tokiose vietose, kur jį veiktų mechaninė vibracija.

Prie sienos tvirtinamo laikiklio montavimas

„Sony“ prekybos atstovams

JSPÈJIMAS

Toliau nurodytos instrukcijos skirtos tik „Sony“ tiekėjams. Perskaitykite pirmiau pateiktas atsargumo priemones ir montuodami, eksploatuodami bei tikrindami šį gaminį ypatingą dėmesį skirkite saugai.

Nemontuokite prie sienos tvirtinamo laikiklio ant sienos tokioje vietoje, kur TV kampai arba šonai išsikištų už sienos paviršiaus.

Nemontuokite prie sienos tvirtinamo laikiklio ant kolonų ar panašių paviršių, kur TV kampai arba šonai išsikištu už sienos paviršiaus. Jei asmuo ar objektas užkliūna išsikišusį TV kampą ar šoną, šis gali sužaloti arba sugadinti turtą.

Nemontuokite TV virš oro kondicionieriaus arba po juo.

Jei ant TV Iaša vanduo arba jj ilgą laiką veikia oro srautas iš oro kondicionieriaus, gali kilti gaisras, galima patirti elektros smūgj, arba TV gali sugesti.

Pasirūpinkite, kad prie sienos tvirtinamas laikiklis būtų patikimai pritvirtintas prie sienos, laikantis šiose naudojimo instrukcijose pateiktų nurodymų.

Jei kuris nors sraigtas atsilaisvina ar iškrenta, prie sienos tvirtinamas laikiklis gali nukristi ir sužaloti arba sugadinti turtą. Saugiai sumontuokite elementą naudodami sienos medžiagai skirtus keturis 8 mm skersmens sraigtus (arba lygiaverčius).

Tiekiamus sraigtus ir priedų dalis naudokite tinkamai, laikydamiesi šiose naudojimo instrukcijose pateiktų nurodymų. Jei naudojate pakaitalus, TV gali nukristi ir ką nors sužaloti, arba TV gali būti sugadintas.

Pasirūpinkite, kad laikiklis būtų surinktas tinkamai, vadovaujantis šiose naudojimo instrukcijose pateiktomis procedūromis.

Jei kuris nors sraigtas atsilaisvina ar iškrenta, TV gali nukristi ir ką nors sužaloti, arba TV gali būti sugadintas.

Pasirūpinkite, kad sraigtai būtų patikimai įsukti reikiamose vietose.

Jei to nepadarysite, TV gali nukristi ir ką nors sužaloti, arba TV gali būti sugadintas.

Būkite atsargūs, kad montavimo metu TV nebūtų sutrenktas.

Sutrenkus TV, jis gali nukristi arba perlūžti. Taip galima susižaloti.

Įsitikinkite, kad TV montuosite ant statmenos ir plokščios sienos.

Jei to nepadarysite, TV gali nukristi ir sužaloti.

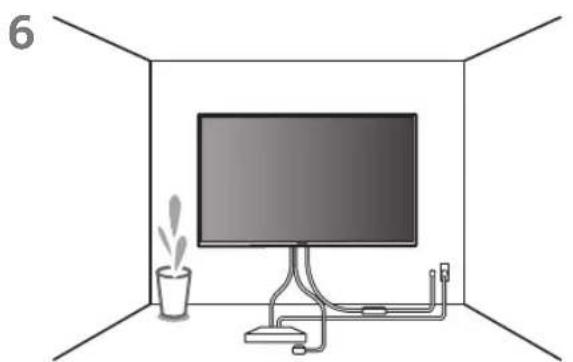

Teisingai sumontavę TV, tinkamai pritvirtinkite laidus.

Jei žmonės ar objektai įsipainios tarp kabelių, gali būti sužaloti žmonės arba sugadintas TV.

Saugokite, kad KS maitinimo laidas arba jungiamasis kabelis nebūtų suspausti.

Jei KS maitinimo laidas arba jungiamasis kabelis yra prispaustas tarp jrenginio ir sienos arba per jęgą sulenktas ar suspaustas, gali išljsti vidiniai laidininkai, todėl gali įvykti trumpasis jungimas arba nutrūkti elektros tiekimas. Dėl to gali kilti gaisras, arba galima patirti elektros smūgį.

Sraigtai, kurių reikia prie sienos tvirtinamam laikikliui montuoti prie sienos, nepridėti.

Montuodami prie sienos tvirtinamą laikiklj, naudokite sienos medžiagai tinkančius sraigtus.

Prieš pradedant darba

- Šiame vadove pateiktos televizoriaus iliustracijos yra pavyzdžiai, kurie naudojami, kad operaciju atlikimo instrukcijos būtų aiškios. Dėl to iliustracijos gali skirtis nuo jūsų televizoriaus.

Iš ko padaryta jūsų siena?

Pirmiausia išsiaškinkite, kokio tipo yra siena, ant kurios norite tvirtinti televizorių.

Sausos konstrukcijos siena su profiliais

Atsargumo priemonės

• Didžiausias sienos storis: 16 mm.
• Isitikinkite, kad vidinio medienos profilio dydis yra bent 51 mm × 102 mm (bendrasis) arba 38 mm × 89 mm (vardinis).
• Tarp tvirtinimo detalių palikite mažiausiai 406 mm tarpą horizontalia kryptimi.

Betoninė arba iš betoninių blokelių padaryta siena

Atsargumo priemonės

• Prie sienos tvirtinamą laikiklj tvirtinkite tiesiai ant betoninės sienos.
• Ísitikinkite, kad betoninės sienos storis yra mažiausiai 203 mm.
• Isitikinkite, kad kiekvieno betoninio blokelio dydis yra mažiausiai 203 mm × 203 mm × 406 mm.

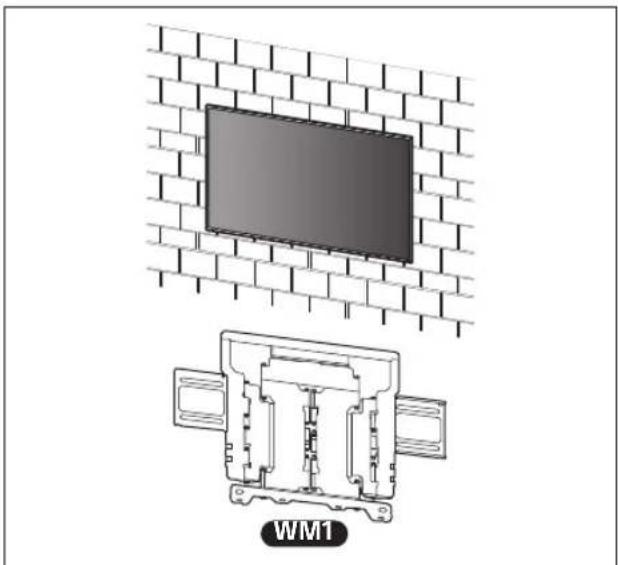

Dalių patikrinimas

- Isitikinkite, kad yra visos dalys.

WM1 (×1)

Pasiruošimas montuoti

• Prieš montuodami pasidėkite po ranka TV trumpajį vadovą ir nustatymo vadovą.
  • Patikrinkite TV montavimo vieta.
• Pasiruoškite keturis 8 mm skersmens sraigtus ir keturias tinkamas poveržles (parduodamos atskirai). Pasirinkite sienos medžiagai tinkamus sraigtus.
  • Pasiruoškite šiuos įrankius:

*1
	-	5,5 mm 10 mm
*2 *3
		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	*48 mm × 60 mm	*4

*1 Tik sausos konstrukcijos sienai su profiliais

*2 Tik betoninei ar iš betoninių blokelių padarytai sienai
*3 Priklauso nuo modelio
*4 Kruopščiai pasirinkite sraigtus ir poveržles

Poveržlé —— ≤7,5 mm

A Prie sienos tvirtinamo laikiklio montavimas i sausos konstrukcijos sieną su profiliais

Prie sienos tvirtinamo laikiklio montavimas

1 Nuspreskite, kurioje vietoje montuosite.

Isitikinkite, ar ant sienos pakanka vietos televizoriui ir ar ji išlaikys svorj, kuris bent šešis kartus didesnis už televizoriaus svorj.

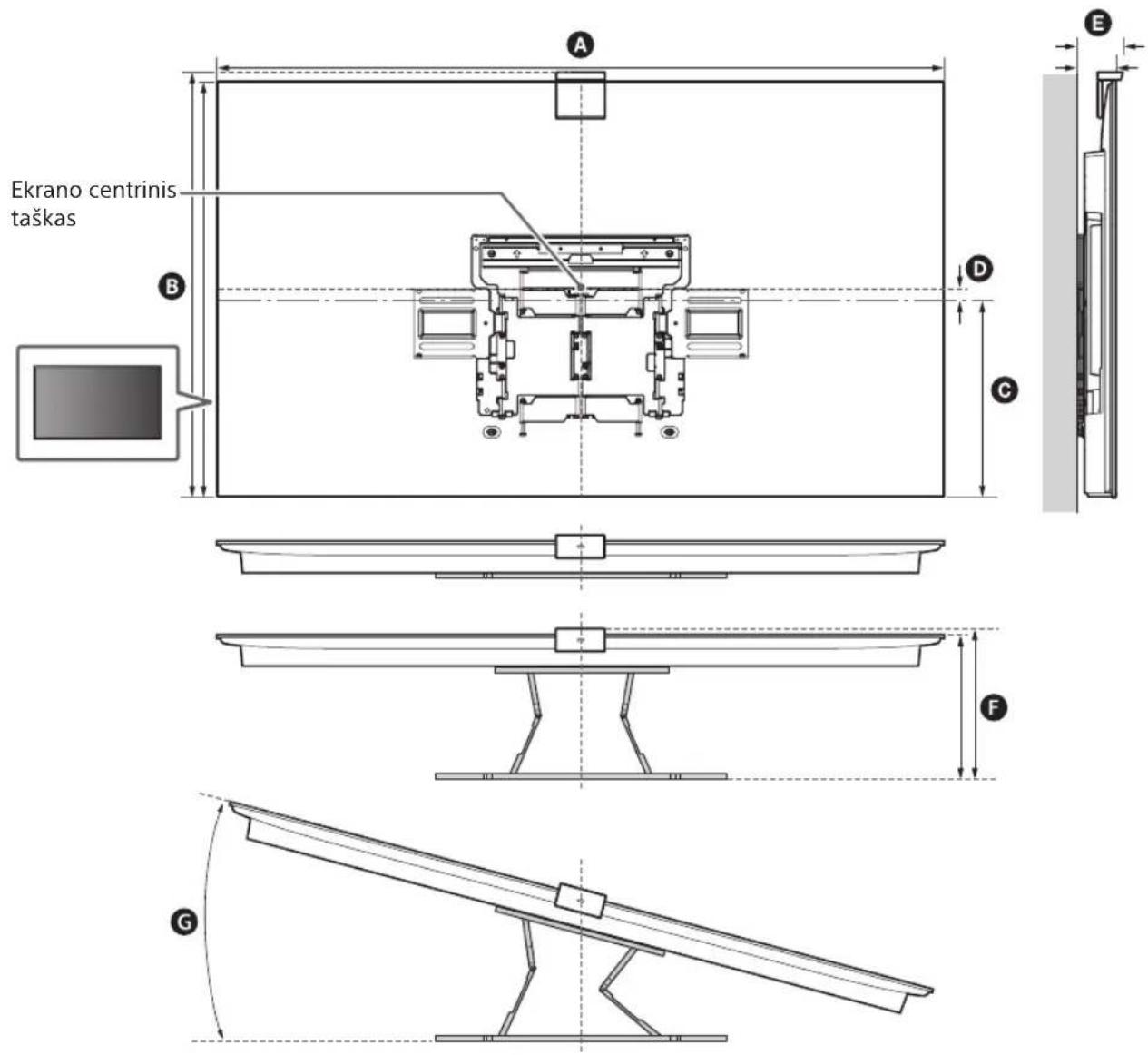

• Žr. skyriaus „Prie sienos tvirtinamo laikiklio installacijos ant sienos matavimas” 19 psl.
• Norėdami sužinoti TV svorį, žr. TV trumpajį vadovą.

Pastaba

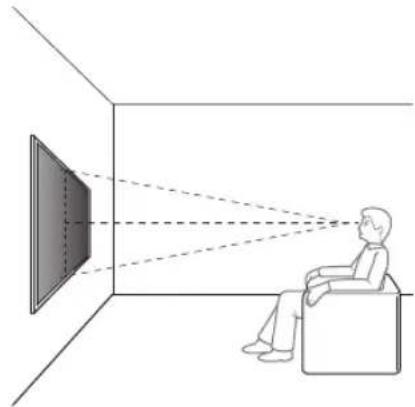

• TV pritvirtinus prie sienos, viršutinė TV dalis šiek tiek pasvyra j priekj.
• Rekomenduojame patikrinti televizoriaus padėtį žiūrėjimo aplinkoje.

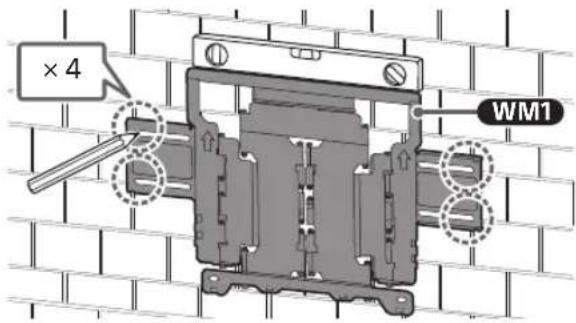

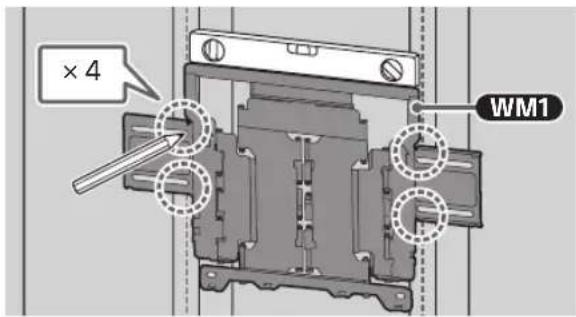

3 Sulygiuokite WM1 su siena ir keturiose vietose pažymėkite, kur yra profiliai.

× 4 WM1

Pastaba

• Gulsčiuku patikrinkite, ar WM1 yra horizontalus.

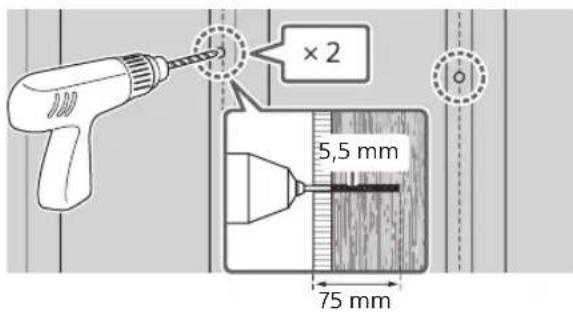

4 Ties žymėmis išgręžkite viršutines skyles.

Isitikinkite, ar vieta sienoje, kurioje grešite skyles, galės atlaikyti svorį, bent šešis kartus didesnį už televizoriaus.

×2 5,5 mm 75 mm

Pastaba

- Skyls grężkite iki 75 mm gylio, naudodami 5,5 mm skersmens grążtą.

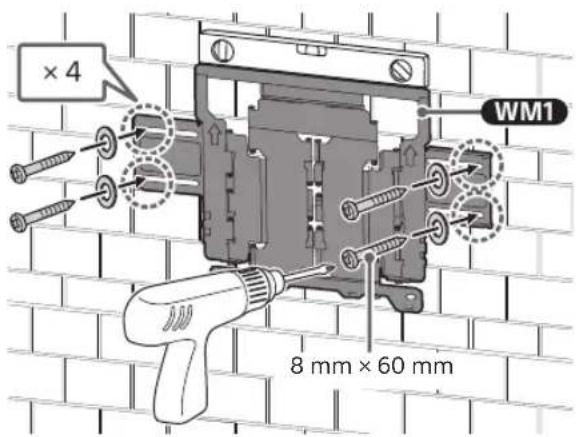

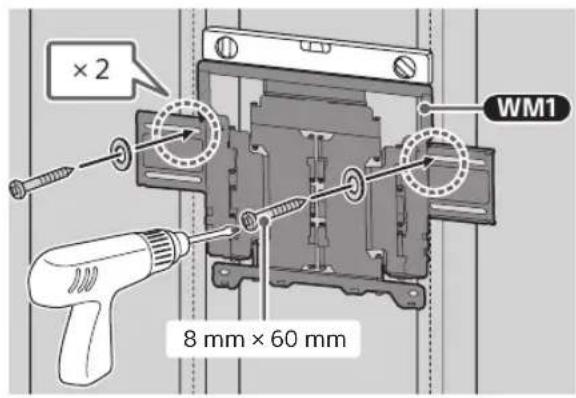

5 Tinkamais sraigtais (parduodami atskirai) ir poveržlėmis (parduodamos atskirai), pritvirtinkite WM1 ant sienos.

×2 8 mm × 60 mm WM1

Pastaba

• Gulsčiuku patikrinkite, ar WM1 yra horizontalus.

Atsargumo priemonė

- Neperveržkite medsraigčių (8 mm × 60 mm). Netinkamai užveržus, gali sumažėti medsraigčių (8 mm × 60 mm) laikomoji galia.

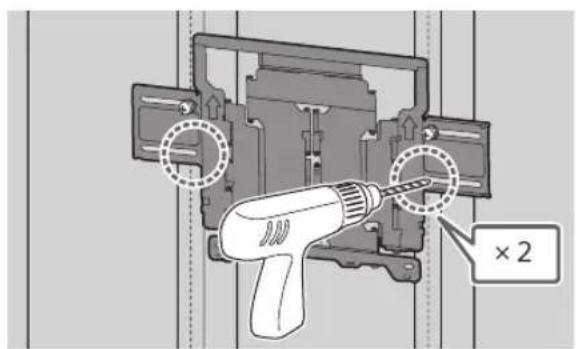

6 Žymių vietoje išgręžkite apatines skyles. (Gręžimo nurodymas pateiktas 4 veiksme.)

× 2

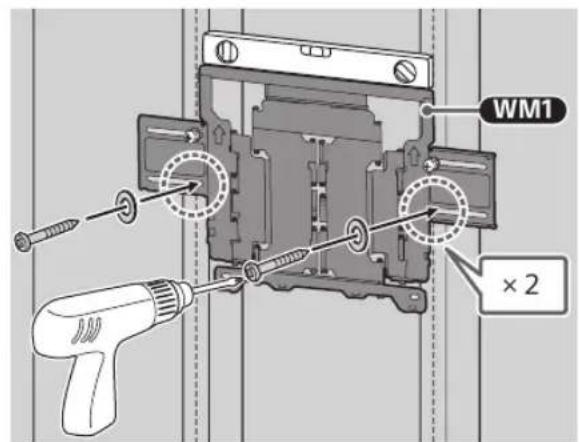

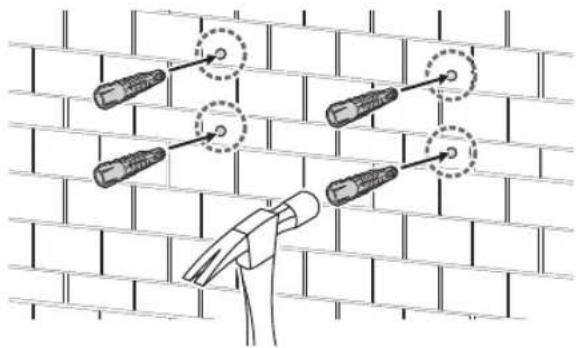

7 J skyles jkiškite tinkamus sraigtus ir poveržles.

WM1 × 2

Pastaba

• Gulsčiuku patikrinkite, ar WMI yra horizontalus.

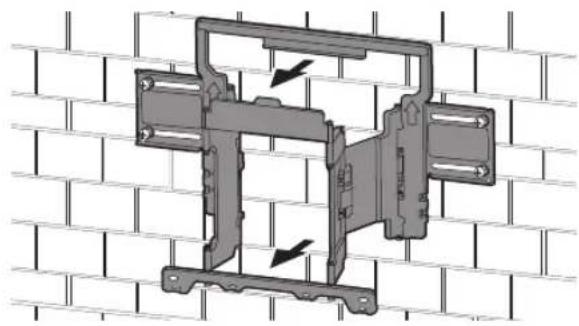

8 Iki pat galo ištraukite laikiklio atramą.

Pasiruošimas tvirtinti TV

Pastaba

- Nuimtus varžtus ir nenaudojamas dalis padėkite j saugią vietą, nepasiekiamą vaikams.

∅/X

Naujo TV montavimas prie sienos\*

* Tik kai kuriuose regionuose / šalyse / modeliuose.

1 Išsukite televizoriaus užpakalinėje dalyje esančius varžtus.

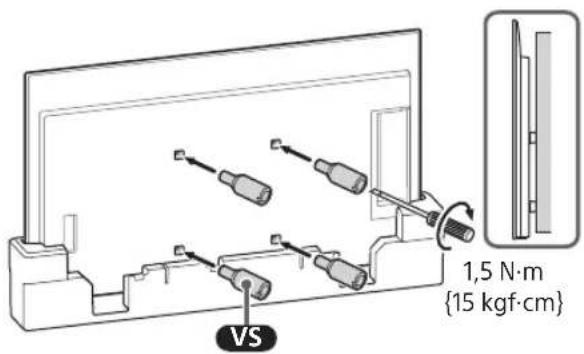

2 Pritvirtinkite prie sienos tvirtinamą elementą VS (pridedamą su televizoriumi) televizoriaus nugarėlėje (kad būtų lygiagretu sienai).

VS 1,5 N·m {15 kgf·cm}

Pastaba

- Prie televizoriaus tvirtindami prie sienos tvirtinamus elementus VS, butinai ji priveržkite. Prie sienos tvirtinamo elemento VS montavimui naudokite tik plokščia atsuktuvą. Jei naudosite kitą įrankį, prie sienos tvirtinamą elementą VS galite priveržti per stipriai ir sugadinti televizorių.

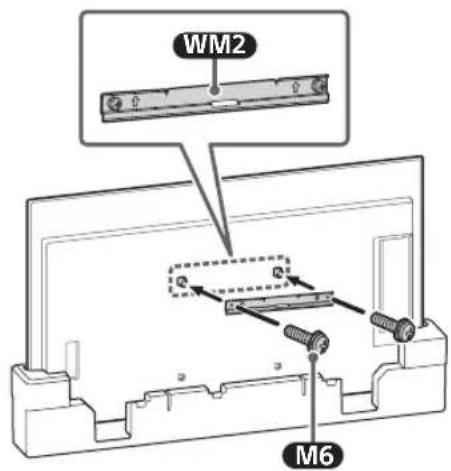

3 Naudodami WM2, pritvirtinkite M6 prie televizoriaus.

WM2 M6

Naujo TV montavimas prie ant stalo pastatomo stovo

1 Nuimkite jungčių gaubtą.

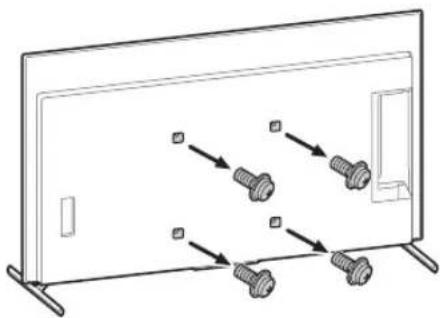

2 Išsukite televizoriaus užpakalinėje dalyje esančius varžtus.

3 Pritvirtinkite prie sienos tvirtinamą elementą vs (pridedamą su televizoriumi) televizoriaus nugarėlėje (kad būtų lygiagretu sienai).

VS 1,5 N·m {15 kgf·cm}

Pastaba

- Prie televizoriaus tvirtindami prie sienos tvirtinamus elementus VS, butinai ji priveržkite. Prie sienos tvirtinamo elemento VS montavimui naudokite tik plokščia atsuktuvą. Jei naudosite kitą įrankį, prie sienos tvirtinamą elementą VS galite priveržti per stipriai ir sugadinti televizorių.

4 Naudodami WM2, pritvirtinkite M6 prie televizoriaus.

WM2 M6

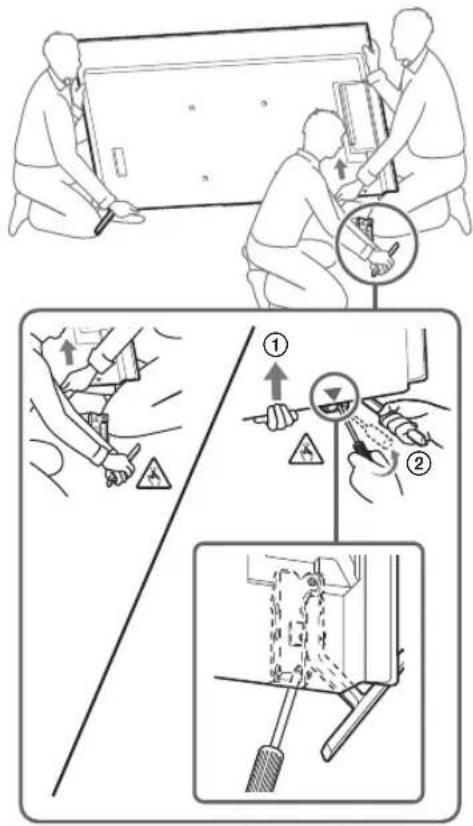

5 Atjunkite ant stalo pastatomą stovą nuo televizoriaus.

- Ant stalo pastatomą stovą nuimkite po vieną dalį. Tvirtai laikykite ant stalo pastatomą stovą dviem rankomis, kol kiti žmonės kelia televizorių.

- Pakartokite ankstesnį veiksmą ir nuimkite kitą ant stalo pastatomo stovo dalį.

Pastaba

• Ant stalo pastatomam stovui nuimti reikia triju arba daugiau žmonių.
• Nuimdami ant stalo pastatomą stovą nuo televizoriaus nenaudokite per daug jęgos, nes TV komplektas gali nukristi, ir dėl to gali būti sužalotas žmogus arba fiziškai sugadintas televizorius.
• Su ant stalo pastatomu stovu elkitės atsargiai, kad nepažeistumėte televizoriaus.
• Būkite atsargūs, keldami televizorių, kai atjungiamas ant stalo pastatomas stovas, nes ant stalo pastatomas stovas gali nuvirsti ir sužeisti žmones.
• Atsargiai nuimkite ant stalo pastatomą stovą nuo televizoriaus, kad jis nenuvirstų ir nesugadintų televizoriaus, kuris yra ant jo uždėtas, paviršiaus.

TV tvirtinimas prie sienos

∅/X

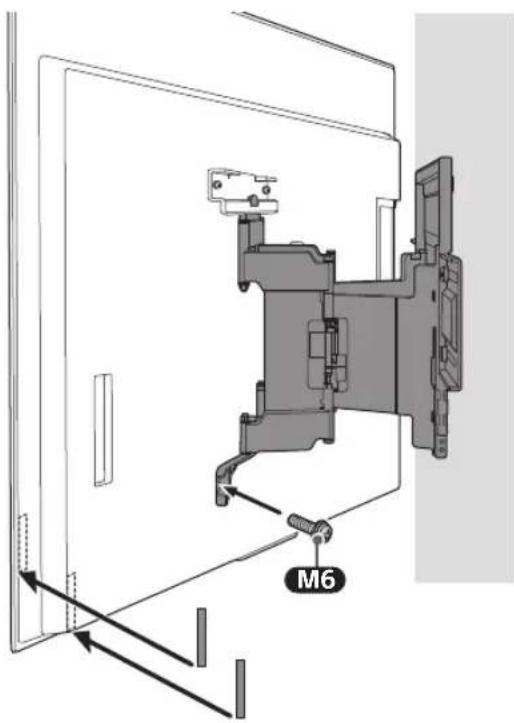

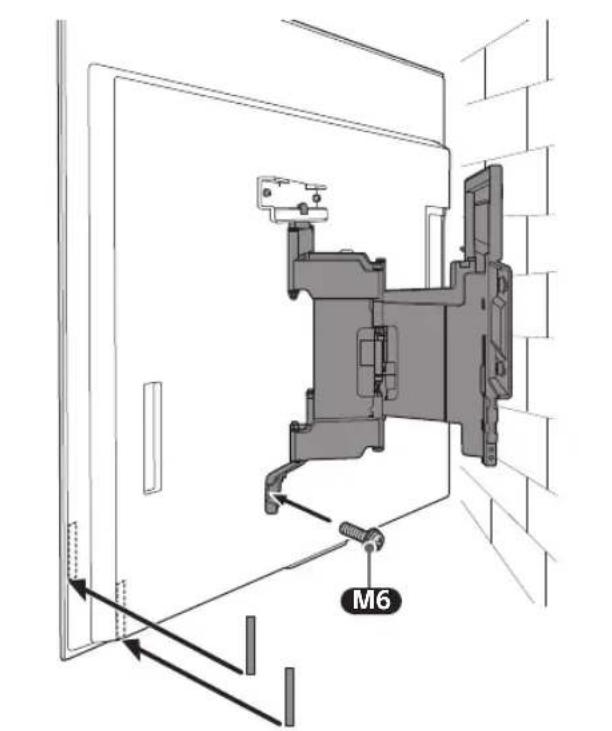

3 Prisukite prie sienos tvirtinamo laikiklio kairiają ir dešiniają puses, naudodami M6, ir pritvirtinkite WM3.

Pastaba

• WM3 netvirtinkite ant etiketės.

M6 WM3

M6

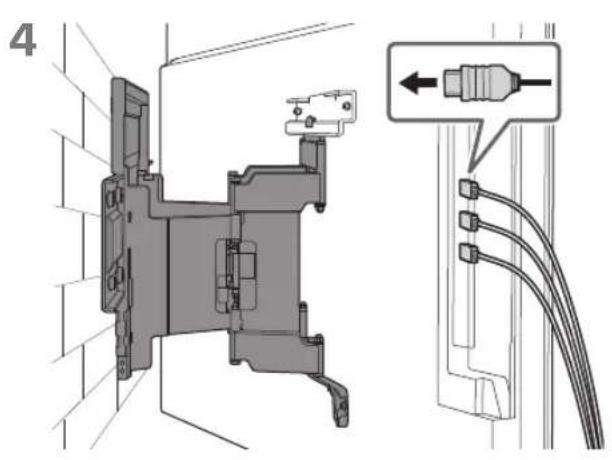

4

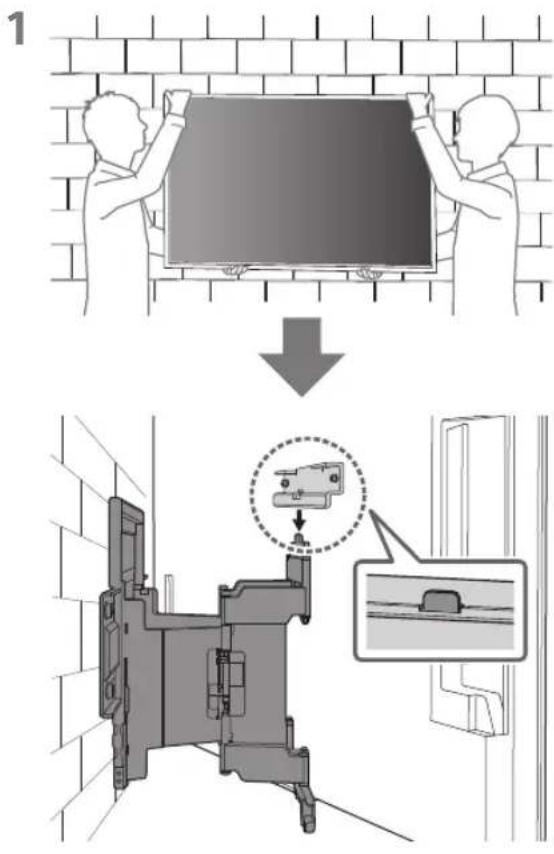

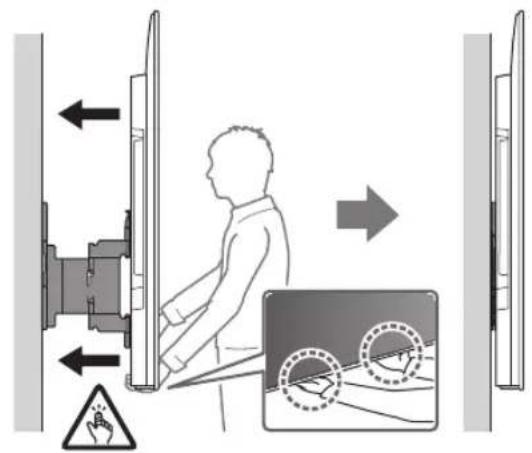

5 Judindami televizorių, tvirtai jį laikykite iš apačios.

Pastaba
- Priklausomai nuo prijungtų kabelių tipo ir skaičiaus, TV negali priartėti prie sienos. Tai ne gedimas.

- Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 189,3 cm (75 colių) ar didesnį televizorių) (išskyrus Egiptą).

Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 75 colių (189,3 cm) ar didesnį televizorių) (tik Egiptui).

Montavimo darbų užbaigimo patvirtinimas

Patikrinkite toliau nurodytus dalykus.

- Ar laidai ir kabeliai néra susisuke ar suspausti.

JSPÉJIMAS

- Neteisingai nutiesus KS maitinimo laidą ar kitus kabelius, galima patirti elektros smūgj, ivykus trumpajam jungimui. Dėl saugumo patvirtinkite, kad montavimo darbai baigti.

Kita informacija

Nuimdami TV, anksčiau aprašytą procedūrą atlikite atvirkščia tvarka.

JSPĖJIMAS

- Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 189,3 cm (75 colių) ar didesnį televizorių) (išskyrus Egiptą).

Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 75 colių (189,3 cm) ar didesnį televizorių) (tik Egiptui).

B Prie sienos tvirtinamo laikiklio tvirtinimas prie betoninės ar iš betoninių blokelių padarytos sienos

Prie sienos tvirtinamo laikiklio montavimas

1 Nuspręskite, kurioje vietoje montuosite.

Isitikinkite, ar ant sienos pakanka vietos televizoriui ir ar ji išlaikys svorj, kuris bent šešis kartus didesnis už televizoriaus svorj.

- Žr. skyriaus „Prie sienos tvirtinamo laikiklio installacijos ant sienos matavimas“ 19 psl.

- Norėdami sužinoti TV svorį, žr. TV trumpąjį vadovą.

Pastaba

• TV pritvirtinus prie sienos, viršutinė TV dalis šiek tiek pasvyra i priekį.
• Rekomenduojame patikrinti televizoriaus padėtį žiūrėjimo aplinkoje.

2 Sulygiuokite WM1 su siena ir pasižymėkite keturiose vietose.

×4 WM1

Pastaba

• Gulsčiuku patikrinkite, ar WM1 yra horizontalus.

3 Išgrężkite kontrolines skyles žymių vietose.

Isitikinkite, ar vieta sienoje, kurioje grešite skyles, galės atlaikyti svorį, bent šešis kartus didesnį už televizoriaus.

× 4 10 mm 75 mm

Pastaba

- Skyls grężkite iki 75 mm gylio, naudodami 10 mm skersmens grążta.

4

5 Tinkamais sraigtais (parduodami atskirai) ir poveržlėmis (parduodamos atskirai), pritvirtinkite WM1 ant sienos.

×4 WM1 8 mm × 60 mm

Pastaba

• Gulsčiuku patikrinkite, ar WM1 yra horizontalus.

Atsargumo priemonė

- Neperveržkite medsraigčių (8 mm × 60 mm). Netinkamai užveržus, gali sumažėti medsraigčių (8 mm × 60 mm) laikomoji galia.

6 Iki pat galo ištraukite laikiklio atramą.

Pasiruošimas tvirtinti TV

Pastaba

- Nuimtus varžtus ir nenaudojamas dalis padėkite j saugią vietą, nepasiekiamą vaikams.

∅/X

Naujo TV montavimas prie sienos\*

* Tik kai kuriuose regionuose / šalyse / modeliuose.

1 Išsukite televizoriaus užpakalinėje dalyje esančius varžtus.

2 Pritvirtinkite prie sienos tvirtinamą elementą VS (pridedamą su televizoriumi) televizoriaus nugarėlėje (kad būtų lygiagretu sienai).

VS 1,5 N·m {15 kgf·cm}

Pastaba

- Prie televizoriaus tvirtindami prie sienos tvirtinamus elementus VS, būtinai jj priveržkite. Prie sienos tvirtinamo elemento VS montavimui naudokite tik plokščia atsuktuvą. Jei naudosite kitą įrankį, prie sienos tvirtinamą elementą VS galite priveržti per stipriai ir sugadinti televizorių.

3 Naudodami WM2, pritvirtinkite M6 prie televizoriaus.

WM2 M6

Naujo TV montavimas prie ant stalo pastatomo stovo

1 Nuimkite jungčių gaubtą.

2 Išsukite televizoriaus užpakalinėje dalyje esančius varžtus.

3 Pritvirtinkite prie sienos tvirtinamą elementą VS (pridedamą su televizoriumi) televizoriaus nugarėlėje (kad būtų lygiagretu sienai).

VS 1,5 N·m {15 kgf·cm}

Pastaba

- Prie televizoriaus tvirtindami prie sienos tvirtinamus elementus VS, būtinai jį priveržkite. Prie sienos tvirtinamo elemento VS montavimui naudokite tik plokščią atsuktuvą. Jei naudosite kitą įrankį, prie sienos tvirtinamą elementą VS galite priveržti per stipriai ir sugadinti televizorių.

4 Naudodami WM2, pritvirtinkite M6 prie televizoriaus.

WM2 M6

5 Atjunkite ant stalo pastatomą stovą nuo televizoriaus.

- Ant stalo pastatomą stovą nuimkite po vieną dalį. Tvirtai laikykite ant stalo pastatomą stovą dviem rankomis, kol kiti žmonės kelia televizorių.

- Pakartokite ankstesnji veiksmą ir nuimkite kitą ant stalo pastatomo stovo dalj.

Pastaba

• Ant stalo pastatomam stovui nuimti reikia trijų arba daugiau žmonių.
• Nuimdami ant stalo pastatomą stovą nuo televizoriaus nenaudokite per daug jęgos, nes TV komplektas gali nukristi, ir dėl to gali būti sužalotas žmogus arba fiziškai sugadintas televizorius.
• Su ant stalo pastatomu stovu elkitės atsargiai, kad nepažeistumėte televizoriaus.
• Būkite atsargūs, keldami televizorių, kai atjungiamas ant stalo pastatomas stovas, nes ant stalo pastatomas stovas gali nuvirsti ir sužeisti žmones.
• Atsargiai nuimkite ant stalo pastatomą stovą nuo televizoriaus, kad jis nenuvirstų ir nesugadintų televizoriaus, kuris yra ant jo uždėtas, paviršiaus.

TV tvirtinimas prie sienos

No / X

3 Prisukite prie sienos tvirtinamo laikiklio kairiają ir dešiniają puses, naudodami M6, ir pritvirtinkite WM3.

Pastaba
• WM3 netvirtinkite ant etiketės.

M6 WM3

M6

4

5 Judindami televizorių, tvirtai jį laikykite iš apačios.

- Priklausomai nuo prijungtų kabelių tipo ir skaičiaus, TV negali priartėti prie sienos. Tai ne gedimas.

- Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 189,3 cm (75 colių) ar didesnį televizorių) (išskyrus Egiptą).

Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 75 colių (189,3 cm) ar didesnį televizorių) (tik Egiptui).

Montavimo darbų užbaigimo patvirtinimas

Patikrinkite toliau nurodytus dalykus.

- Ar laidai ir kabeliai nėra susisukę ar suspausti.

JSPÈJIMAS

- Neteisingai nutiesus KS maitinimo laidą ar kitus kabelius, galima patirti elektros smūgj, įvykus trumpajam jungimui. Dėl saugumo patvirtinkite, kad montavimo darbai baigti.

Kita informacija

Nuimdami TV, anksčiau aprašytą procedūrą atlikite atvirkščia tvarka.

JSPÈJIMAS

- Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 189,3 cm (75 colių) ar didesnį televizorių) (išskyrus Egiptą).

Dideliam televizoriaus komplektui gabenti reikia dviejų ar daugiau žmonių (trijų ar daugiau žmonių reiktų gabenant 75 colių (189,3 cm) ar didesnį televizorių) (tik Egiptui).

Techniniai duomenys

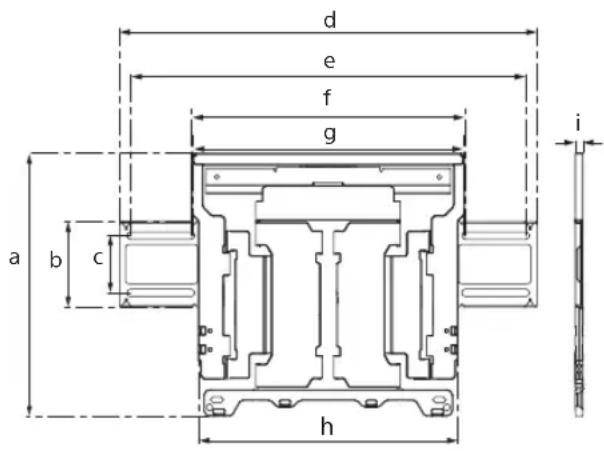

WM1

d e f g i a b c h

Matmenys: (apytiksliai) [mm]

a:354

b : 116

c : 77

d : 563

e : 533

f : 370

g : 368

h : 350

i : 11

Svoris (tik pagrindo): (apytiksliai) [kg]

3,0

Dizainas ir techniniai duomenys gali būti keičiami be įspėjimo.

Nuorodos

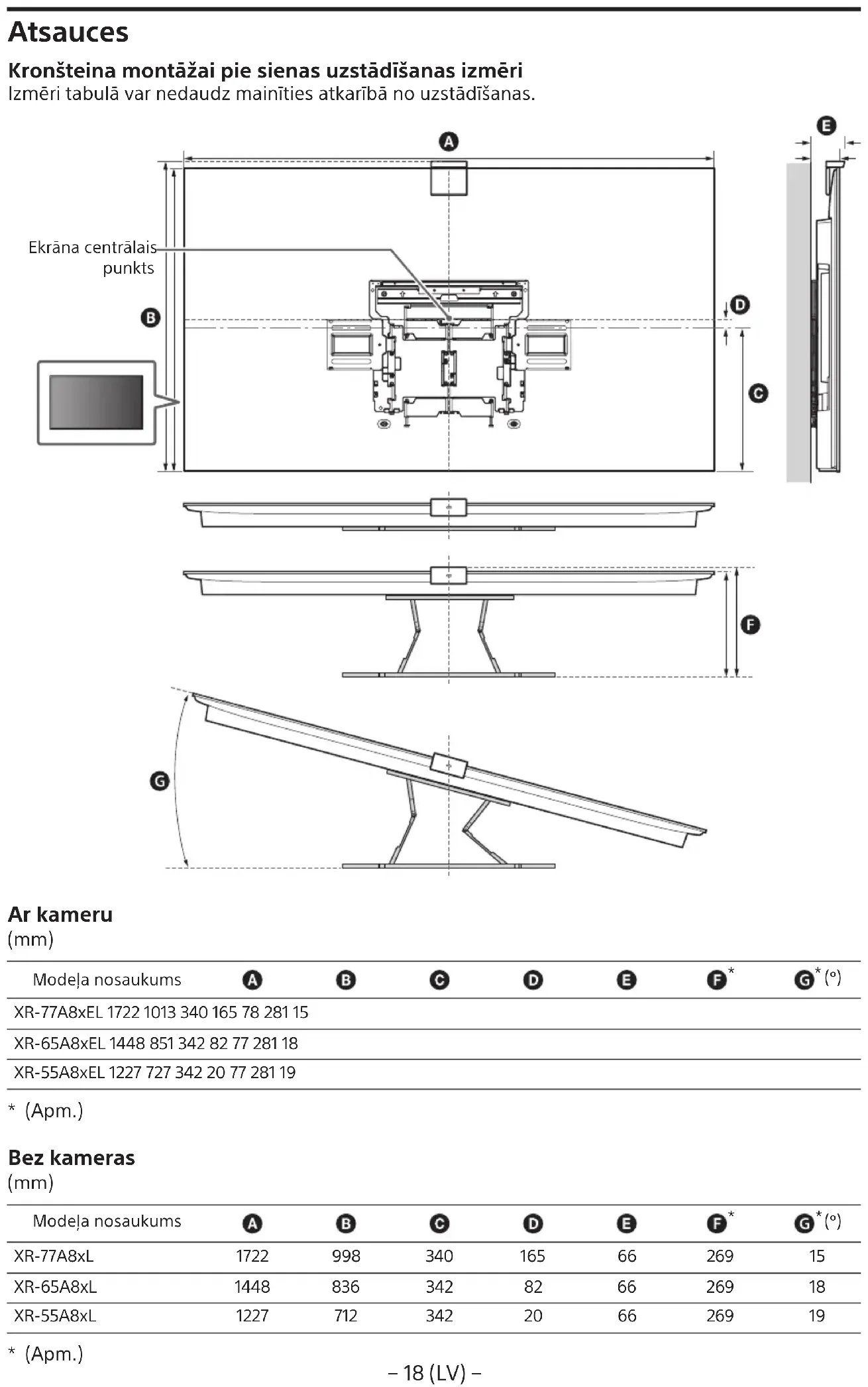

Prie sienos tvirtinamo laikiklio instaliacijos ant sienos matavimas

Atsižvelgiant j montažą, lentelėje nurodyti skaičiai gali šiek tiek skirtis.

Su kamera

(mm)

Modelio pavadinimas	A	B	C	D	E	F*	G*(°)
XR-77A8xEL 1722 1013 340 165 78 281 15
XR-65A8xEL 1448 851 342 82 77 281 18
XR-55A8xEL 1227 727 342 20 77 281 19

* (Apytiksliai)

Be kameros
(mm)

Modelio pavadinimas	A	B	C	D	E	F*	G*(°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Apytiksliai)

Navodila za uporabo nosilca za stensko montažo Sony (SU-WL850)

Podprti modeli\*:
