KULLANIM KILAVUZU XR77A80L SONY

Sony Duvar Askı Aparatını Kullanma Hakkında Montaj Bilgileri (SU-WL850)

Desteklenen modeller\*:

* Gerçek model adlarında "x"/"xx", bir modele özgü numara ve/veya karakterleri ifade eder.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Müşterilerimize

Ürünü koruma ve güvenlik nedenleriyle, Sony TV'nizin montajının Sony satıcıları veya lisanslı yükleniciler tarafından gerçekleştirilmesini önemli önerir. Kendiniz kurmaya çalışmayın.

Sony Saticıları ve Yüklenicilerine

Montaj, periyodik bakım ve bu ürünün incelenmesi sırasında güvenliğe son derece dikkat edin.

Özellikle duvarın TV'nin ağırlığına dayanacak kadar güçlü olup olmadığını belirlemek için bu ürünün montajı için yeterli derece uzmanlık gerekir. Bu ürünün duvara takılması konusunda Sony satıcılarına veya lisanslı yüklenicilere güvenin ve montaj sırasında güvenliğe yeterince dikkat edin. Sony, montajın yanlış yöntemle veya uygunsuz şekilde yapılmasından kaynaklanan hasar veya yaralanmalardan sorumlu değildir.

Güvenlik ve doğru kurulum için, Duvar Askı Aparatı Kullanım Talimatlarını, TV Kurulum Kılavuzunu ve bu kılavuzdaki talimatları izleyin.

Duvar Askı Aparatı

Güvenlik

Bu ürünü satın aldığınız için teşekkür ederiz.

Müşterilerimize

Televizyonu duvara monte etme

UYARI

PROFESYONEL MONTAJ GEREKLİDIR

Bu ürün; duvarın, televizyonun ağırlığını taşıyabilecek sağlamlıkta olduğunu belirlemek için gerekli eğitimi almış, profesyonel bir montör tarafından monte edilmelidir. Montaj sırasında sağlam şekilde sabitlenmezse televizyon düşebilir ve ciddi yaralanmalara neden olabilir. Sony yanlış taşıma veya montajdan veya belirtilen ürün dışında bir ürünün montajından kaynaklanabilecek hasarlar ve yaralanmalarla ilgili hiçbir sorumluluk kabul etmez. Yasal Haklarınız (varsa) etkilnenmez.

Sony Bayilerine

Bu ürünü monte etmek için yeterli derecede uzmanlık gereklidir. Montaj işinin güvenli bir şekilde yapılması için mutlaka bu kullanım kılavuzunun tamamını okuyun. Sony, montajin yanlış yöntemle veya uygunsuz şekilde yapılmasından kaynaklanan hasarlardan veya yaralanmalardan sorumlu değildir. Montajdan sonra lütfen bu kılavuzu müşteriye verin.

Bu kullanım kılavuzunda ürünün doğru kullanımı ve kazaları önlemek için alınması gereken önemli tedbirler açıklanmaktadır. Bu kullanım kılavuzunda verilen tüm talimatların okunması, anlaşılması ve takip edilmesi kullanıcıının sorumluluğundadır. Aksi takdirde ciddi yaralanmalar veya maddi hasar meydana gelebilir ve garanti geçersiz kalabilir. Bu kılavuzu ileride başvurmak için saklayın.

Sony ürünleri güvenliğe önem verilerek tasarlanmıştır. Ürünlerin yanlış kullanılması; yangın, elektrik çarpması, ürünün devrilmesi veya ürünün düşmesi sonucunda ciddi yaralanmaya neden olabilir. Bu gibi kazalar önlemek için güvenlik tedbirlerine mutlaka uyun.

Üretici Firma: Sony Corporation Adres: 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan Telefon: [phone]

Türkiye İrtibat Numaraları: Tel: [phone] Faks: 0216-632 70 30 e-mail: [e-mail]

AEEE Yönetmeliğine Uygundur PCB içermez

SONY®

İthalatçı Firma: Sony Eurasia Pazarlama A.Ş.

Adres: Onur Ofis Park Plaza Saray Mah. Ahmet Tevfik ileri Cad. No:10 34768 Ümraniye İstanbul Türkiye Sony Bilgi ve Danışma Hattı: 444 SONY (7669) ([phone]

DİKKAT

Belirtilen ürünler

Bu Duvar Askı Aparatı belirtilen televizyonlarla kullanılacak şekilde tasarlanmıştır. Televizyonlar için, Duvar Askı Aparatının kullanılabildiğini doğrulamak için televizyonların Başvuru Kılavuzuna bakın.

Müşterilerimize

UYARI

Aşağıdaki tedbirlerin alınmaması; yangın, elektrik çarpması veya ürünün düşmesi sonucunda ciddi yaralanmaya veya ölüme neden olabilir.

Montajı mutlaka lisanslı yüklenicilere yaptırın ve montaj sırasında küçük çocukları uzak tutun.

Duvar Askı Aparatı veya televizyon doğru monte edilmezse, aşağıdaki kazalar meydana gelebilir. Montajı mutlaka lisanslı yüklenicilere yaptırın.

• Televizyon düşebilir ve sıyrık veya kırık gibi ciddi bir yaralanmaya neden olabilir.
• Duvar Askı Aparatının monte edileceği duvar sabit değil, pürüzlü veya zemine dik değilse, ünite düşebilir ve yaralanmaya veya malın hasar görmesine neden olabilir. Duvar, televizyonun ağırlığının en az 6 katını taşıyabilecek sağlamlıkta olmalıdır. (Televizyonun ağırlığı için Başvuru Kılavuzuna bakın.)
• Duvar Askı Aparatının duvara montajının yeterli derecede sağlam yapılmaması, ünitenin düşmesine ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Televizyonun montajını veya demontajını mutlaka lisanslı yüklenicilere yaptırın.

Televizyonu lisanslı yüklenicilerin dışındaki kişiler taşırsa veya demonte ederse, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir. Büyük bir televizyon setini taşımak için iki veya daha fazla kişi (189,3 cm (75 inç) ve üzeri televizyon için üç veya daha fazla kişi) gereklidir (Mısır hariç). Büyük bir televizyon setini taşımak için iki veya daha fazla kişi (75 inç (189,3 cm) ve üzeri televizyon için üç veya daha fazla kişi) gereklidir (yalnızca Mısır).

Televizyonu monte ettikten sonra vidaları, vb. çıkarmayın.

Çıkarırsanız, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Duvar Askı Aparatının parçalarında değişiklik yapmayın.

Değişiklik yaparsanız, Duvar Askı Aparatı düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Belirtilen ürün dışındaki ekipmanları sökmeyin.

Bu Duvar Askı Aparatı yalnızca belirtilen ürünle kullanılacak şekilde tasarlanmıştır. Belirtilen ürünün dışında ekipman monte ederseniz, düşebilir veya kırılabilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Duvar Askı Aparatına televizyon dışında bir yük yüklemeyin. Televizyonu sola/sağa, yukarı/aşağı sallamayın.

Çıkarırsanız, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Televizyona dayanmayın veya asılmayın.

Televizyon üzerinden düşebileceğinden ve ciddi yaralanmaya neden olabileceğinden televizyona dayanmayın veya asılmayın.

DİKKAT

Aşağıdaki tedbirler alınmazsa, ciddi yaralanma veya malda hasar ortaya çıkabilir.

• Duvar Askı Aparatını taşırken veya televizyonu yerleştirirken parmaklarını sıkıştırmamaya dikkat edin.
• Televizyonu döndürürken dikkatli olun ve etraftaki insanlara vurmamaya çalışın.
• Kullanılmayan parçaları daha sonra kullanmak üzere güvenli bir yerde sakladığınızdan emin olun. Bunları çocukların ulaşmayacakları bir yerde saklayın.

Temizleme veya bakım sırasında ürüne aşırı güç uygulamayın.

Televizyonun üst kenarına aşırı güç uygulamayın. Çıkarırsanız, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Bu ürünü tıbbi cihazlara yakın yerleştirmeyin.

Bu ürün (aksesuarlar dahil) kalp pilleri, hidrosefali tedavisi için programlanabilir şant valfleri veya başka tıbbi cihazlara müdahale edebilecek miknatis(lar) içerir. Bu ürünü, söz konusu tıbbi cihazları kullanan kişilere yakın yerleştirmeyin. Bu tür herhangi bir tıbbi cihaz kullanıyorsanız bu ürünü kullanmadan önce doktorunuza danışın.

Çocukların veya gözetim altındaki kişilerin ulaşamayacağı yerlerde saklayın.

Bu ürün (aksesuarlar dahil) miknatis(lar) içerir. Miknatis(lar)in yutulması, boğulma tehlikesi veya bağırsak hasarları gibi ciddi zarara neden olabilir. Miknatislar (veya miknatis) yutulursa derhal bir doktora başvurun.

Tedbirler

• Televizyonu Duvar Askı Aparatı takılı olarak uzun süre kullanırsanız, duvarın yapıldığı malzemeye bağlı olarak arkadaki duvarda veya televizyonun üstünde renk değişimi olabilir veya duvar kağıdı yerinden çıkabilir.
• Duvar Askı Aparatı duvara monte edildikten sonra çıkarılırsa, vida delikleri kalır.
• Duvar Askı Aparatını mekanik titreşimlere maruz kalan bir yerde kullanmayın.

Duvar Askı Aparatını Monte Etme

Sony Bayilerine

UYARI

Aşağıdaki talimatlar yalnızca Sony bayiileri içindir. Bu ürünün montajı, bakımı ve kontrolü sırasında, yukarıda belirtilen güvenlik tedbirlerini okuduğunuzdan ve güvenliğe özellikle önem verdiğinizden emin olun.

Duvar Askı Aparatını televizyonun köşelerinin veya kenarlarının duvar yüzeyinden çıkıntı yaptığı duvar yüzeylerine monte etmeyin.

Duvar Askı Aparatını televizyonun köşelerinin veya kenarlarının duvar yüzeyinden çıkıntı yaptığı, kolon gibi duvar yüzeylerine monte etmeyin. Bir kişi veya nesne televizyonun çıkıntı yapan köşesine veya kenarına çarparsa, yaralanma veya mal hasarı ortaya çıkabilir.

Televizyonu klimanın üzerine veya altına monte etmeyin.

Televizyon klimadan gelen su sızıntısı veya hava akımına uzun süre maruz kalırsa, yangın, elektrik çarpması veya televizyonda arıza meydana gelebilir.

Duvar Askı Aparatını duvara bu kullanım kılavuzundaki talimatlara göre sağlam bir şekilde monte ettiğinizden emin olun.

Vidalardan biri gevşerse veya çıkarsa, Duvar Askı Aparatı düşebilir ve ciddi yaralanmaya veya mal hasarına neden olabilir. Duvar malzemesi için uygun vidalar kullanın ve 8 mm çapında (veya eşdeğer) dört vida kullanarak üniteyi sağlam bir şekilde monte edin.

Birlikte verilen vidaları ve ek parçaları bu kullanım kılavuzundaki talimatlara göre doğru bir şekilde kullandığınızdan emin olun. Başka parçalar kullanırsanız, televizyon düşebilir ve bedensel yaralanmaya veya televizyonun hasar görmesine neden olabilir.

Aparatı bu kullanım kılavuzunda açıklanan prosedüre göre doğru bir şekilde monte ettiğinizden emin olun.

Vidalardan biri gevşer veya çıkarsa, televizyon düşebilir ve bedensel yaralanmaya veya televizyonun hasar görmesine neden olabilir.

Vidaları gösterilen konumda iyice sıkıştırdığınızdan emin olun.

Bu yapılmazsa, televizyon düşebilir ve bedensel yaralanmaya veya televizyonun hasar görmesine neden olabilir.

Montaj sırasında televizyonu darbeye maruz bırakmamaya dikkat edin.

Televizyon darbeye maruz bırakılırsa, düşebilir veya parçalarına ayrılabilir. Bu, yaralanmaya neden olabilir.

Televizyonu dik ve düz bir duvara monte ettiğinizden emin olun.

Bu yapılmazsa, televizyon düşebilir ve yaralanmaya neden olabilir.

Televizyon doğru şekilde monte edildikten sonra, kabloları doğru şekilde sabitleyin.

Kişiler veya nesneler kablolara takılırsa, yaralanma veya televizyonda hasar ortaya çıkabilir.

AC güç kablosunun veya bağlantı kablosunun sıkışmasına izin vermeyin.

AC güç kablosu veya bağlantı kablosu ünite ile duvar arasına sıkışırsa veya güç uygulanarak bükülür veya kıvınlırsa, iç iletkenler ortaya çıkabilir ve bu durum, kısa devreye veya elektrik kesilmesine neden olabilir. Bu durum, yangına veya elektrik çarpmasına neden olabilir.

Duvar Askı Aparatını duvara sabitlemek için gereken vidalar ürünle birlikte verilmez.

Duvar Askı Aparatını monte ederken duvar malzemesi ve yapısı için uygun vidaları kullanın.

Başlamadan önce

- Bu kılavuzda gösterilen Televizyon resimleri, işlemlere dair net açıklamalar sağlamak için kullanılan örneklerdir. Bu nedenle, resimler gerçek Televizyonunuzdan farklı görünebilir.

Duvarınızın malzemesi nedir?

Öncelikle, TV'nin monte edileceği duvarın tipini kontrol edin.

Saplama vidaları bulunan kuru duvar

Tedbirler

• Maksimum kuru duvar kalınlığı: 16 mm.
• İç ahşap saplama vidasının boyutunun genel için 51 mm × 102 mm ve nominal için 38 mm × 89 mm olduğundan emin olun.
• Bağlantı elemanları arasında minimum 406 mm'lik yatay boşluk bırakın.

İçi Dolu Beton veya Beton Blok

Tedbirler

• Duvar Askı Aparatını doğrudan içi dolu beton duvara monte edin.
• İçi dolu beton duvarın en az 203 mm kalınlıkta olduğundan emin olun.
• Her bir beton bloğun en az 203 mm × 203 mm × 406 mm boyutunda olduğundan emin olun.

Parçaları kontrol etme

SU-WL850 ile birlikte verilir

- Tüm parçaların bulunduğundan emin olun.

WM1 (×1)

TV ile birlikte verilir

Duvar Askı Aparatı VS (×4)*

* Sadece kısıtlı bölgede/ülkede/modelde.

Montaj için hazırlanma

• Kurulumdan önce televizyonun Başvuru Kılavuzunu ve Kurulum Kılavuzunu hazır bulundurun.
• Televizyonunuzun montaj konumunu onaylayın.
• 8 mm çapında dört vida ve bunlara uygun dört pul temin edin (ürünle birlikte verilmez). Duvarın malzemesine uygun vidalar seçin.
• Aşağıdaki aletleri hazırlayın:

*1
	5,5 mm 10 mm
*2 *3
		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	*48 mm × 60 mm	*4

*1 Sadece saplama vidaları içeren kuru duvarlar için

*2 Sadece içi dolu beton veya beton blok duvarlar için
*3 Modele bağlı olarak
*4 Vidaları ve pulları seçerken dikkatli olun

A Duvar Askı Aparatını metal çerçeveli kuru duvara takma

Duvar Askı Aparatının duvara montajı

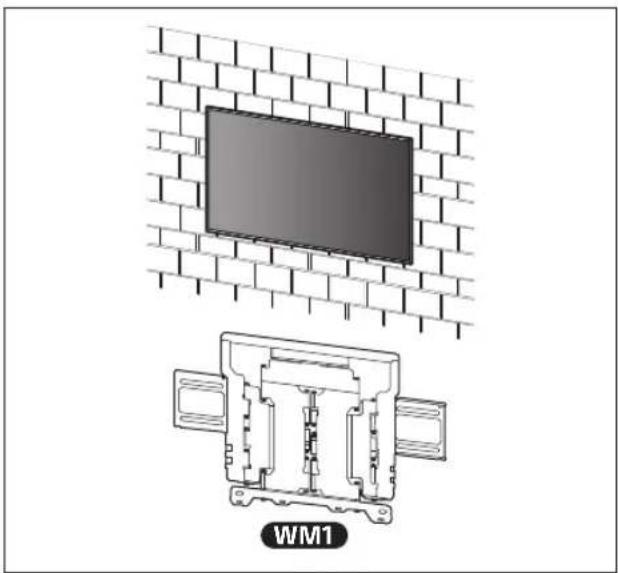

1 Montaj konumuna karar verin.

Duvarda TV için yeterince alan olduğundan ve duvarın TV'nin ağırlığının en az altı katı ağırlık taşıyabileceğinden emin olun.

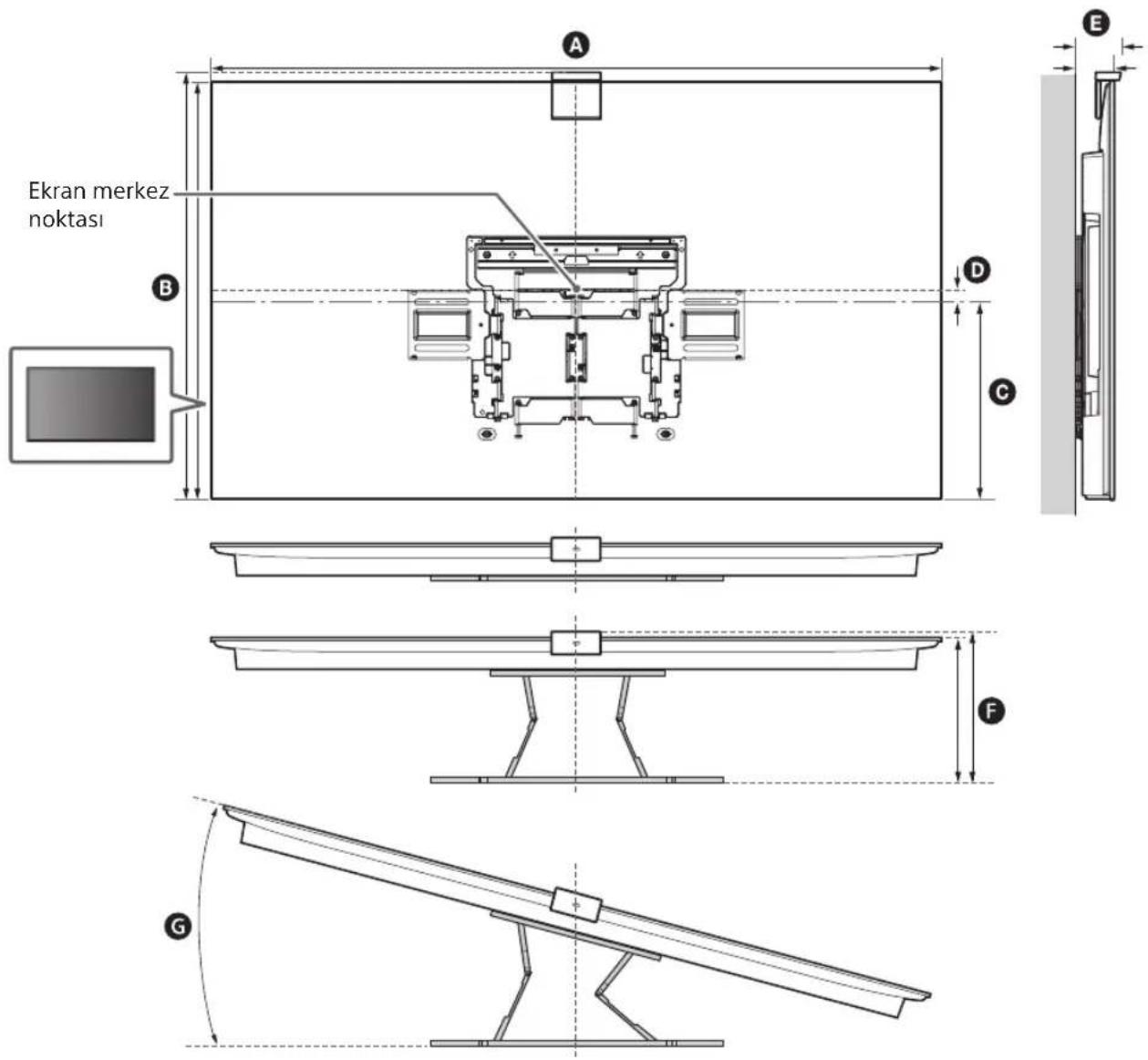

• 1. sayfadaki "Duvar Askı Aparatının duvara montajı için ölçüm" bölümüne başvurun.
• TV'nin ağırlığı için TV'nizin Başvuru Kılavuzuna bakın.

Not

• TV'niz duvara monte edildiğinde, TV'nin üst tarafı öne doğru biraz eğilir.
• Kurulum konumunu televizyonu izleyeceğiniz yerden kontrol etmenizi öneririz.

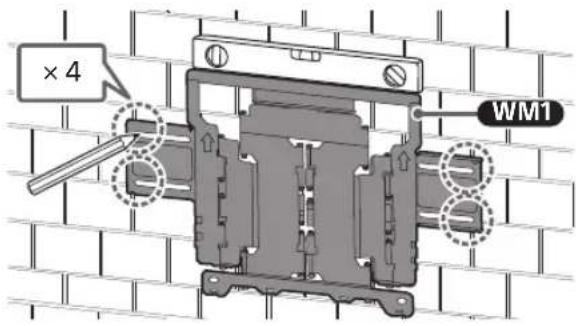

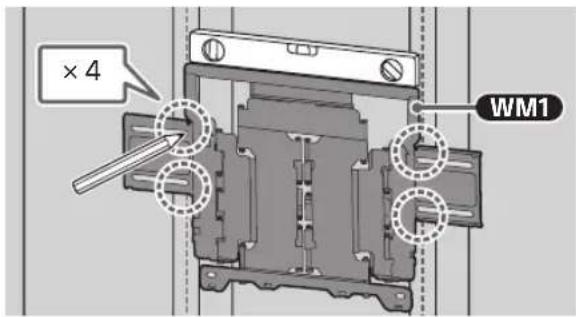

WM1 'i duvara hizalayın ve vidaların denk geldiği dört noktayı işaretleyin.

× 4 WM1

Not

- Bir su terazisi kullanarak WM1 'in düz durduğunu kontrol edin.

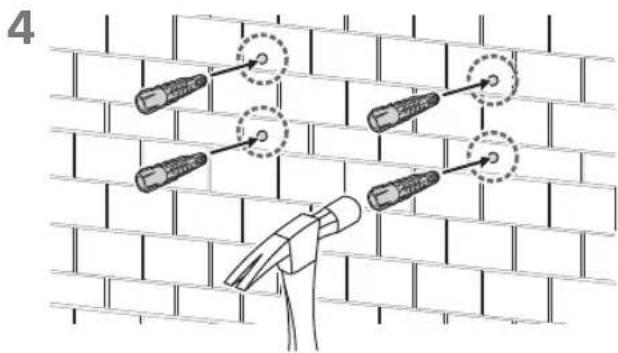

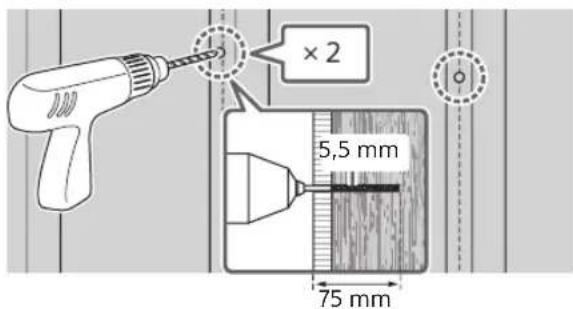

4 İşaretlediğiniz üst noktalara pilot delikler açın.

Duvarda deliklerin delineceği konumun TV'nin ağırlığının en az altı katını destekleyebilecek kadar yeterince güçlü olduğundan emin olun.

×2 5,5 mm 75 mm

Not

- Pilot delikleri mutlaka 5,5 mm'lik matkap ucu kullanılarak en az 75 mm derinliğinde açılmalıdır.

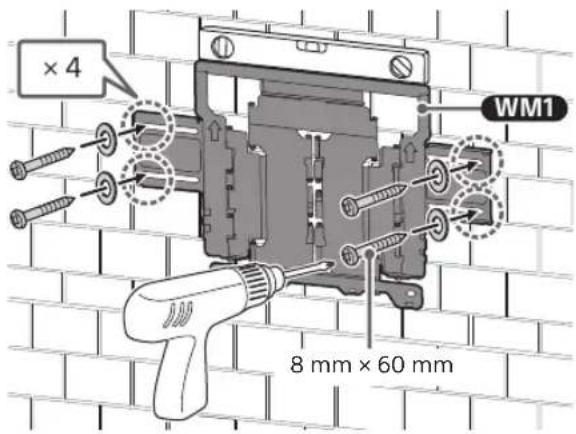

5 WM1 'i uygun vidalar (ürünle verilmez) ve pullar (ürünle verilmez) kullanarak duvara monte edin.

×2 8 mm × 60 mm WM1

Not

- Bir su terazisi kullanarak WM1 'in düz durduğunu kontrol edin.

Önlem

- 8 mm × 60 mm ölçülü ahşap vidayı çok fazla sıkmayın. Hatalı şekilde sıklırsa 8 mm × 60 mm ölçülü ahşap vidanın sıkma gücü azalabilir.

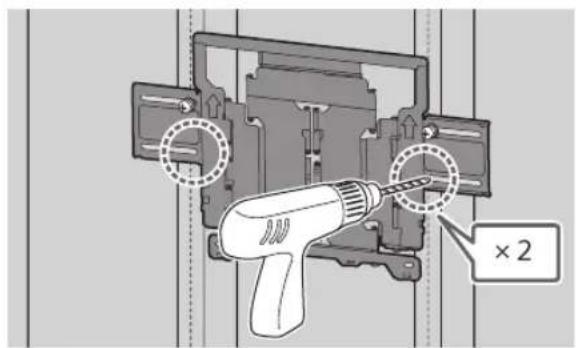

6 İşaretlediğiniz noktalara pilot delikleri açın. (Delik delme talimatları için adım 4'e bakın.)

×2

7 Deliklere uygun vidalar ve pullar takın.

WM1 × 2

Not

- Bir su terazisi kullanarak WM1 'in düz durduğunu kontrol edin.

8 Aparatın kolunu sonuna kadar çekin.

Televizyonun montajı için hazırlanma

Not

- Çıkarılan vidaları ve kullanılmayan parçaları çocuklardan uzak tutarak güvenli bir yerde depoladığınızdan emin olun.

∅/X

Televizyonun Karton Kutudan Duvara monte edilmesi\*

* Sadece kısıtlı bölgede/ülkede/modelde.

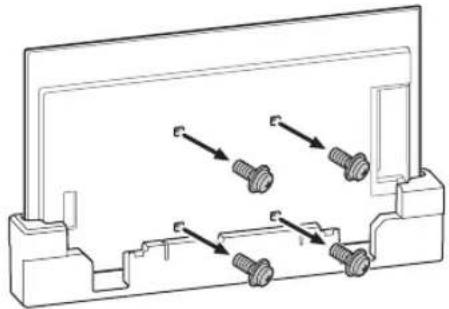

1 TV'nin arkasındaki vidaları çıkarın.

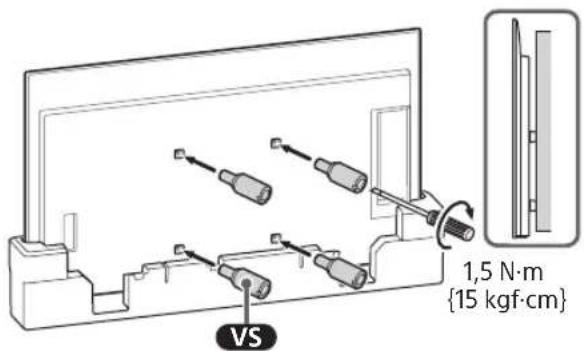

2 Duvar Askı Aparatını VS (TV ile birlikte verilir) TV'nin arkasına takın (duvarla paralel hale getirmek için).

1,5 N·m {15 kgf·cm} VS

Not

- Bunları Televizyona takarken Duvar Askı Aparatını VS sabitlediğinizden emin olun. Duvar Askı Aparatını VS takmak için yalnızca düz başlı bir tornavida kullanın. Başka bir aletin kullanılması Duvar Askı Aparatının VS aşırı torkla sıkılmasına ve Televizyonun hasar görmesine neden olabilir.

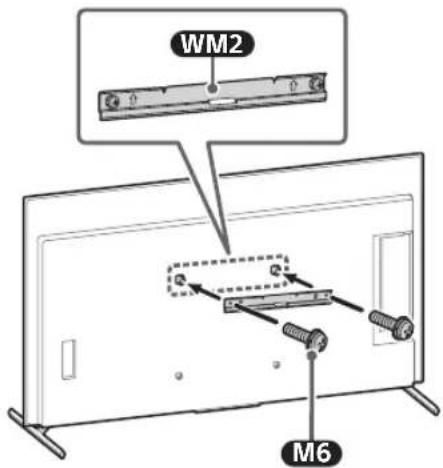

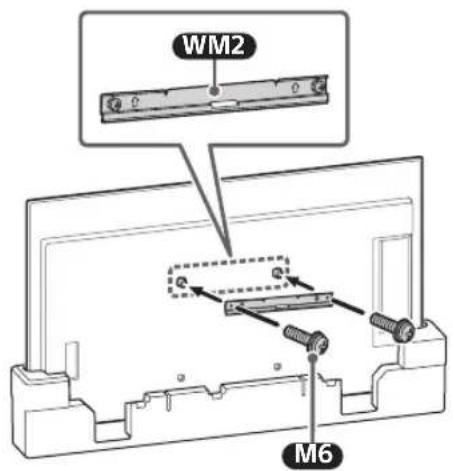

3 WM2 'yi M6 kullanarak TV'ye takın.

WM2 M6

Televizyonun Masa Üstü Sehpasından Duvara monte edilmesi

1 Terminal kapağını sökün.

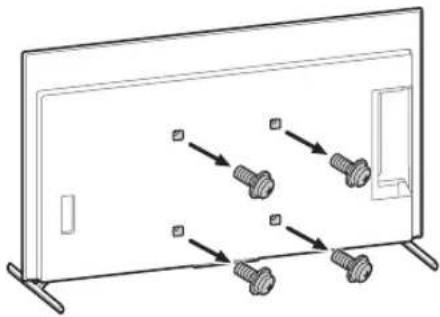

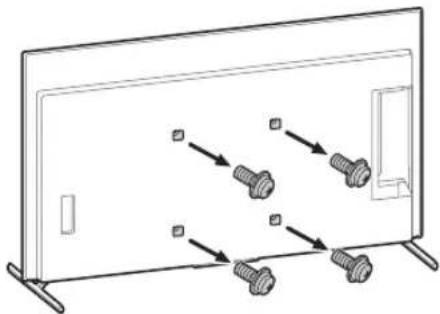

2 TV'nin arkasındaki vidaları çıkarın.

3 Duvar Askı Aparatını VS (TV ile birlikte verilir) TV'nin arkasına takın (duvarla paralel hale getirmek için).

1,5 N·m {15 kgf·cm} VS

Not

- Bunları Televizyona takarken Duvar Askı Aparatını VS sabitlediğinizden emin olun. Duvar Askı Aparatını VS takmak için yalnızca düz başlı bir tornavida kullanın. Başka bir aletin kullanılması Duvar Askı Aparatının VS aşırı torkla sıkılmasına ve Televizyonun hasar görmesine neden olabilir.

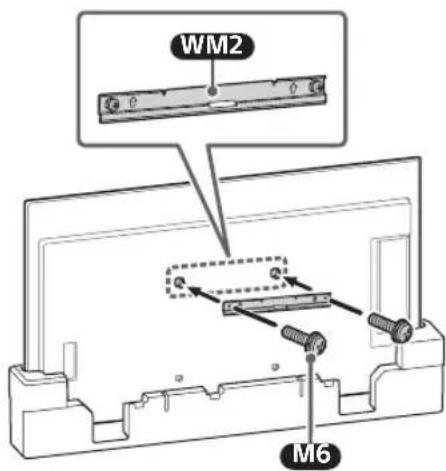

4 WM2'yi M6 kullanarak TV'ye takın.

WM2 M6

5 Masa Üstü Sehpasını televizyondan sökün.

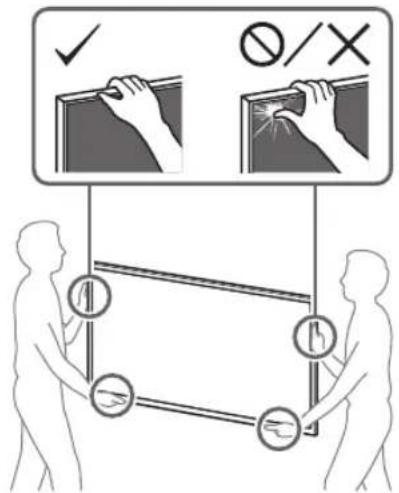

- Masa Üstü Sehpanın bir tarafını bir seferde kaldırın. Diğer insanlar televizyonu kaldırırken iki elinizle Masa Üstü Sehpayı sıkıca ve güvenli bir şekilde tutun.

- Önceki adımı tekrarlayın ve Masa Üstü Sehpanın diğer tarafını kaldırın.

Not

• Masa Üstü Sehpadan ayırmak için üç veya daha fazla insan gereklidir.
• Masa Üstü Sehpayı televizyondan ayınırken aşırı güç uygulamayın: çünkü televizyon setinin düşmesine ve dolayısıyla fiziksel yaralanma veya televizyonun hasar görmesine neden olabilirsiniz.
• Televizyona hasar gelmesini engellemek için Masaüstü Sehpayı kaldırırken dikkatli olun.
• Masa Üstü Sehpası sökme işlemi sırasında televizyonu kaldırırken dikkatli olun; Masa Üstü Sehpası devrilebilir ve yaralanmalara neden olabilir.
• Masa Üstü Sehpasını televizyondan sökerken çıkarırken devrilmemesi ve televizyonun oturduğu yüzeye zarar vermemesi için dikkatli olun.

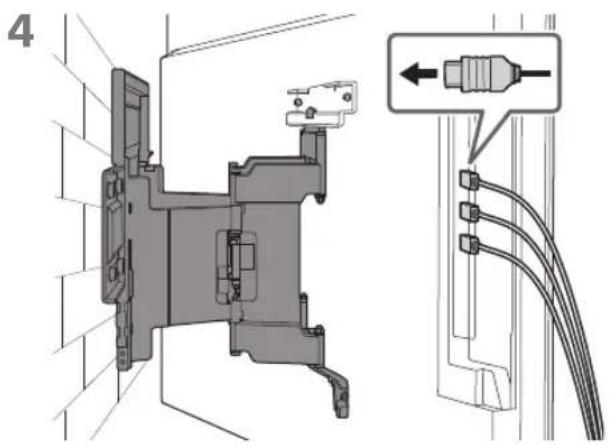

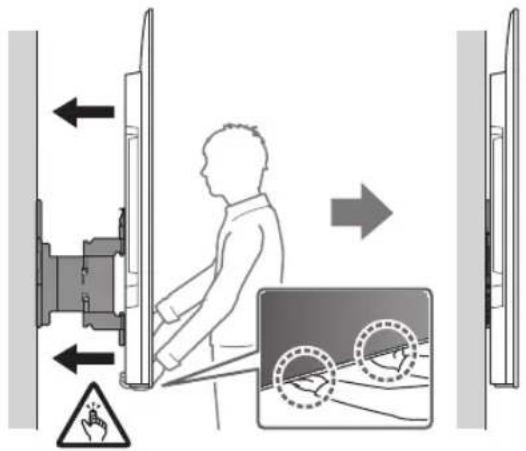

Televizyonu duvara monte etme

∅/X

1

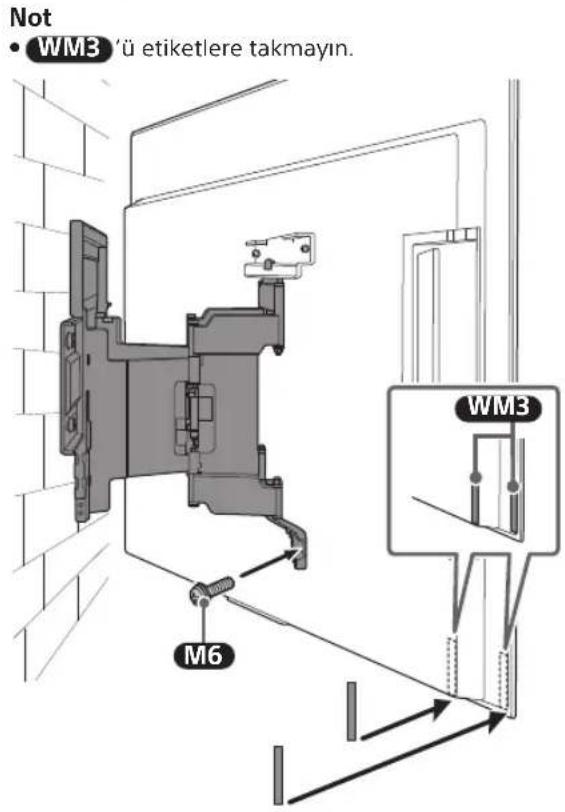

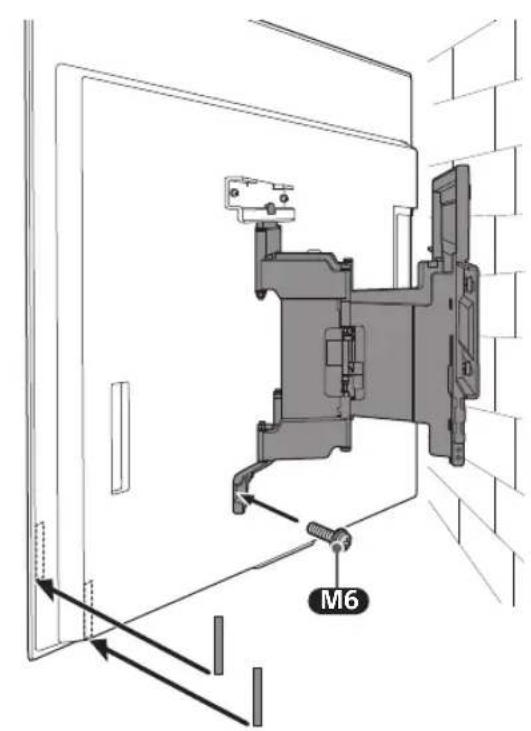

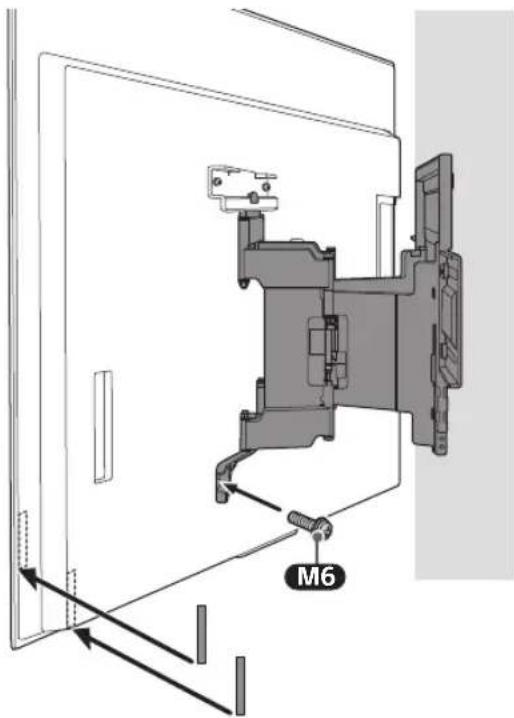

3 Duvar Askı Aparatının sol ve sağ tarafını M6 kullanarak vidalayın ve WM3 takın.

Not
• WM3 'ü etiketlere takmayın.

M6 WM3

M6

4

5 Televizyonu taşırken altından sağlam şekilde tutun.

- Birlikte verilen kabloların türüne ve sayısına bağlı olarak TV duvara yaklaşmayabilir. Bu bir arıza değildir.

- Büyük bir televizyon setini taşımak için iki veya daha fazla kişi (189,3 cm (75 inç) ve üzeri televizyon için üç veya daha fazla kişi) gereklidir (Mısır hariç). - Büyük bir televizyon setini taşımak için iki veya daha fazla kişi (75 inç (189,3 cm) ve üzeri televizyon için üç veya daha fazla kişi) gereklidir (yalnızca Mısır).

Montajın tamamlandığını onaylama

Aşağıdaki noktaları kontrol edin.

- Güç kablosu ve kablo bükülü veya sıkıştırılmış olmamalıdır.

UYARI

- AC güç kablosu vb.'nin yanlış yerleştirilmesi, kısa devreye ve dolayısıyla yangına veya elektrik çarpmasına neden olabilir. Montajın güvenli bir şekilde tamamlandığından emin olun.

Diğer bilgiler

Televizyonu çıkarırken, önceki kurulum prosedürünü ters yönde izleyin.

UYARI

- Büyük bir televizyon setini taşımak için iki veya daha fazla kişi (189,3 cm (75 inç) ve üzeri televizyon için üç veya daha fazla kişi) gereklidir (Mısır hariç). Büyük bir televizyon setini taşımak için iki veya daha fazla kişi (75 inç (189,3 cm) ve üzeri televizyon için üç veya daha fazla kişi) gereklidir (yalnızca Mısır).

B Duvar Askı Aparatının içi dolu beton veya beton blok duvarlara montajı

Duvar Askı Aparatının duvara montajı

1 Montaj konumuna karar verin. Duvarda TV için yeterince alan olduğundan ve duvarın TV'nin ağırlığının en az altı katı ağırlık taşıyabileceğiden emin olun.

• 1. sayfadaki "Duvar Askı Aparatının duvara montajı için ölçüm" bölümüne başvurun.
• TV'nin ağırlığı için TV'nizin Başvuru Kılavuzuna bakın.

Not

• TV'niz duvara monte edildiğinde, TV'nin üst tarafı öne doğru biraz eğilir.
• Kurulum konumunu televizyonu izleyeceğiniz yerden kontrol etmenizi öneririz.

2 WM1 'i duvara hizalayın ve dört noktayı işaretleyin.

× 4 WM1

Not

- Bir su terazisi kullanarak WM1 'in düz durduğunu kontrol edin.

3 işaretlerin bulunduğu noktalara kılavuz delikleri delin.

Duvarda deliklerin delineceği konumun TV'nin ağırlığının en az altı katını destekleyebilecek kadar yeterince güçlü olduğundan emin olun.

× 4 10 mm 75 mm

Not

- Pilot delikleri mutlaka 10 mm'lik matkap ucu kullanılarak en az 75 mm derinliğinde açılmalıdır.

4

5 WM1 'i uygun vidalar (ürünle verilmez) ve pullar (ürünle verilmez) kullanarak duvara monte edin.

× 4 WM1 8 mm × 60 mm

Not

- Bir su terazisi kullanarak WM1 'in düz durduğunu kontrol edin.

Önlem

- 8 mm × 60 mm ölçülü ahşap vidayı çok fazla sıkmayın. Hatalı şekilde sıkılırsa 8 mm × 60 mm ölçülü ahşap vidanın sıkma gücü azalabilir.

6 Aparatın kolunu sonuna kadar çekin.

Televizyonun montajı için hazırlanma

Not

- Çıkarılan vidaları ve kullanılmayan parçaları çocuklardan uzak tutarak güvenli bir yerde depoladığınızdan emin olun.

∅/X

Televizyonun Karton Kutudan Duvara monte edilmesi\*

* Sadece kısıtlı bölgede/ülkede/modelde.

1 TV'nin arkasındaki vidaları çıkarın.

2 Duvar Askı Aparatını VS (TV ile birlikte verilir) TV'nin arkasına takın (duvarla paralel hale getirmek için).

1,5 N·m {15 kgf·cm} VS

Not

- Bunları Televizyona takarken Duvar Askı Aparatını VS sabitlediğinizden emin olun. Duvar Askı Aparatını VS takmak için yalnızca düz başlı bir tornavida kullanın. Başka bir aletin kullanılması Duvar Askı Aparatının VS aşırı torkla sıkılmasına ve Televizyonun hasar görmesine neden olabilir.

3 WM2 'yi M6 kullanarak TV'ye takın.

WM2 M6

Televizyonun Masa Üstü Sehpasından Duvara monte edilmesi

1 Terminal kapağını sökün.

2 TV 'nin arkasındaki vidaları çıkarın.

3 Duvar Askı Aparatını VS (TV ile birlikte verilir) TV'nin arkasına takın (duvarla paralel hale getirmek için).

1,5 N·m {15 kgf·cm} VS

Not

- Bunları Televizyona takarken Duvar Askı Aparatını VS sabitlediğinizden emin olun. Duvar Askı Aparatını VS takmak için yalnızca düz başlı bir tornavida kullanın. Başka bir aletin kullanılması Duvar Askı Aparatının VS aşırı torkla sıkılmasına ve Televizyonun hasar görmesine neden olabilir.

4 WM2'yi M6 kullanarak TV'ye takın.

WM2 M6

5 Masa Üstü Sehpasını televizyondan sökün.

- Masa Üstü Sehpanın bir tarafını bir seferde kaldırın. Diğer insanlar televizyonu kaldırırken iki elinizle Masa Üstü Sehpayı sıkıca ve güvenli bir şekilde tutun.

- Önceki adımı tekrarlayın ve Masa Üstü Sehpanın diğer tarafını kaldırın.

Not

• Masa Üstü Sehpadan ayırmak için üç veya daha fazla insan gereklidir.
• Masa Üstü Sehpayı televizyondan ayınırken aşırı güç uygulamayın: çünkü televizyon setinin düşmesine ve dolayısıyla fiziksel yaralanma veya televizyonun hasar görmesine neden olabilirsiniz.
• Televizyona hasar gelmesini engellemek için Masaüstü Sehpayı kaldırırken dikkatli olun.
• Masa Üstü Sehpası sökme işlemi sırasında televizyonu kaldırırken dikkatli olun; Masa Üstü Sehpası devrilebilir ve yaralanmalara neden olabilir.
• Masa Üstü Sehpasını televizyondan sökerken çıkarırken devrilmemesi ve televizyonun oturduğu yüzeye zarar vermemesi için dikkatli olun.

Televizyonu duvara monte etme

∅/X

3 Duvar Askı Aparatının sol ve sağ tarafını M6 kullanarak vidalayın ve WM3 takın.

M6

4

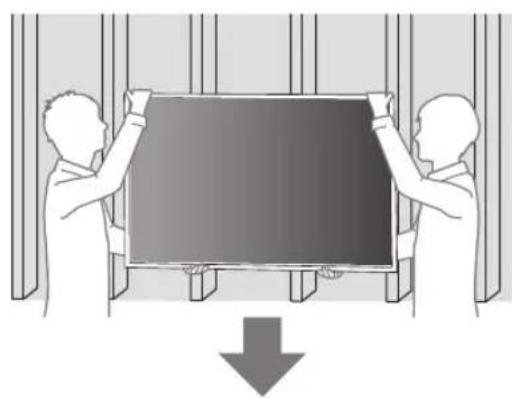

5 Televizyonu taşırken altından sağlam şekilde tutun.

Not • WM3 'ü etiketlere takmayın. M6 WM3

- Birlikte verilen kabloların türüne ve sayısına bağlı olarak TV duvara yaklaşmayabilir. Bu bir arıza değildir.

- Büyük bir televizyon setini taşımak için iki veya daha fazla kişi (189,3 cm (75 inç) ve üzeri televizyon için üç veya daha fazla kişi) gereklidir (Mısır hariç). Büyük bir televizyon setini taşımak için iki veya daha fazla kişi (75 inç (189,3 cm) ve üzeri televizyon için üç veya daha fazla kişi) gereklidir (yalnızca Mısır).

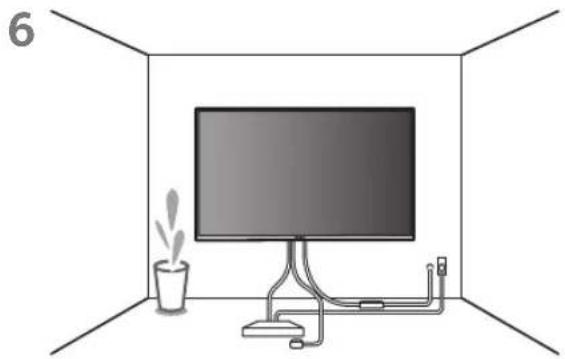

Montajın tamamlandığını onaylama

Aşağıdaki noktaları kontrol edin.

- Güç kablosu ve kablo bükülü veya sıkıştırılmış olmamalıdır.

UYARI

- AC güç kablosu vb.'nin yanlış yerleştirilmesi, kısa devreye ve dolayısıyla yangına veya elektrik çarpmasına neden olabilir. Montajın güvenli bir şekilde tamamlandığından emin olun.

Diğer bilgiler

Televizyonu çıkarırken, önceki kurulum prosedürünü ters yönde izleyin.

UYARI

- Büyük bir televizyon setini taşımak için iki veya daha fazla kişi (189,3 cm (75 inç) ve üzeri televizyon için üç veya daha fazla kişi) gereklidir (Mısır hariç). - Büyük bir televizyon setini taşımak için iki veya daha fazla kişi (75 inç (189,3 cm) ve üzeri televizyon için üç veya daha fazla kişi) gereklidir (yalnızca Mısır).

Teknik Özellikler

WM1

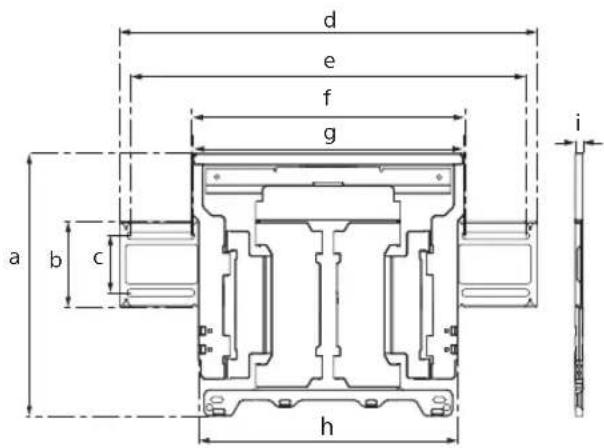

d e f g i a b c h

Boyutlar: (Yakl.) [mm]

Ağırlık (yalnızca taban): (Yakl.) [kg] 3,0

Tasarım ve teknik özellikler, önceden bildirilmeksizin değişikliğe tabidir.

Referanslar

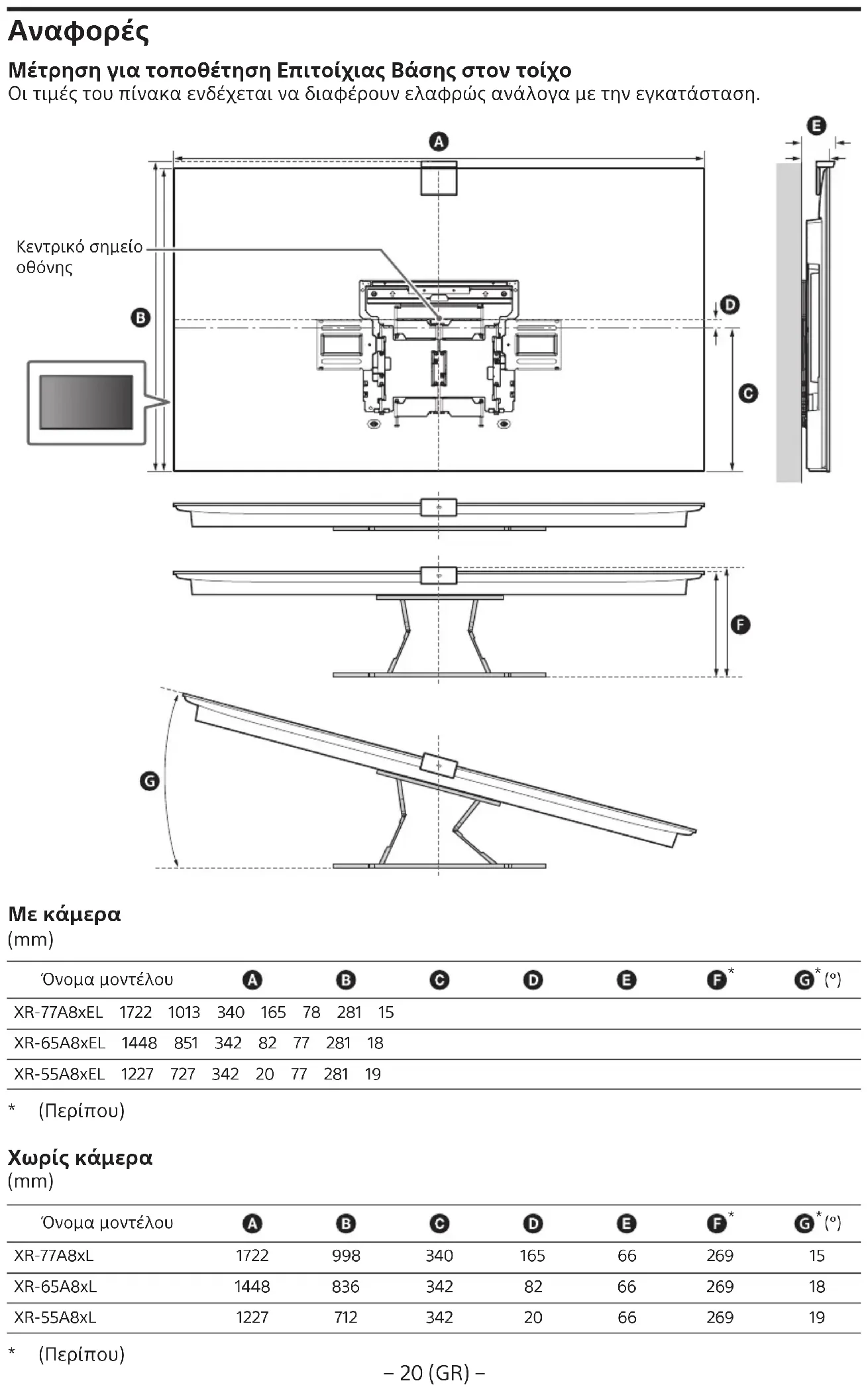

Duvar Askı Aparatının duvara montajı için ölçüm

Tablodaki şekiller montaja bağlı olarak biraz değişebilir.

Kameralı

(mm)

Model adi	A	B	C	D	E	F*	G*(°)
XR-77A8xEL 1722 1013 340 165 78 281 15
XR-65A8xEL 1448 851 342 82 77 281 18
XR-55A8xEL 1227 727 342 20 77 281 19

* (Yakl.)

Kamerasız
(mm)

Model adi	A	B	C	D	E	F*	G*(°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Yakl.)
