Produkta veids	OLED televizors
Zīmols	Sony
Modelis	XR77A80L
Ekrāna izmērs	77 collas (195,6 cm)
Izšķirtspēja	4K Ultra HD (3840 x 2160 pikseļi)
Displeja tehnoloģija	OLED
Procesors	Cognitive Processor XR
Operētājsistēma	Google TV
HDR formāti	Dolby Vision, HDR10, HLG
Savienojamība	4 x HDMI (2.1), 2 x USB, Ethernet, Wi-Fi, Bluetooth
Audio jauda	20 W + 20 W (2 skaļruņi)
Elektroenerģijas patēriņš (tipisks)	Aptuveni 400 W
Patēriņš gaidīšanas režīmā	Mazāk nekā 0,5 W
Svars (bez statīva)	Aptuveni 35 kg
Svars (ar statīvu)	Aptuveni 36 kg
Izmēri (bez statīva, P x A x D)	172,2 x 99,8 x 6,6 cm
Izmēri (ar statīvu, P x A x D)	172,2 x 101,3 x 34,0 cm
Sienas montāžas saderība	VESA 300 x 300 mm (statīvs SU-WL850)
Iekļautie piederumi	Tālvadības pults, baterijas, galda statīvs, uzstādīšanas rokasgrāmata
Drošība	Ieteicama profesionāla uzstādīšana; iekšējie magnēti, neaizsprostot ventilācijas spraugas

Bieži uzdotie jautājumi - XR77A80L SONY

Kāds ir Sony XR77A80L ekrāna izmērs?

Sony XR77A80L ir 77 collu OLED ekrāns (195,6 cm diagonāle).

Vai televizors ir saderīgs ar sienas montāžu?

Jā, tas ir saderīgs ar Sony sienas statīvu SU-WL850. Uzstādīšana jāveic sertificētam speciālistam drošības apsvērumu dēļ.

Kāda ir televizora izšķirtspēja?

Izšķirtspēja ir 4K Ultra HD (3840 x 2160 pikseļi), nodrošinot asu un detalizētu attēlu.

Kādi HDR formāti tiek atbalstīti?

Televizors atbalsta Dolby Vision, HDR10 un HLG optimizētām krāsām un kontrastam.

Cik HDMI ieeju tam ir?

Tam ir 4 HDMI ieejas (tai skaitā 2.1) ārējo ierīču, piemēram, spēļu konsoles vai Blu-ray atskaņotāja, pievienošanai.

Kāds ir televizora svars bez statīva?

Televizora svars bez statīva ir aptuveni 35 kg. Ieteicams to pārvietot diviem cilvēkiem.

Kā tīrīt OLED ekrānu?

Izmantojiet mīkstu un sausu drāniņu (mikrošķiedra) ekrāna tīrīšanai. Nekad neizmantojiet ķīmiskus līdzekļus vai ūdeni tieši uz ekrāna.

Vai televizors ir saderīgs ar balss asistentiem?

Jā, pateicoties Google TV, varat izmantot iebūvēto Google Assistant, lai vadītu televizoru ar balsi.

Kādi drošības pasākumi jāievēro sienas montāžai?

Uzstādīšana jāveic sertificētam uzstādītājam. Sienai jāiztur vismaz sešas reizes lielāks svars nekā televizora svars. Izmantojiet atbilstošas skrūves un dībeļus atkarībā no sienas veida.

Ko darīt, ja tālvadības pults nedarbojas?

Pārbaudiet baterijas (AAA tips) un pārliecinieties, ka tās ir pareizi ievietotas. Ja problēma saglabājas, restartējiet tālvadības pulti, izņemot baterijas un nospiežot pogu uz 3 sekundēm.

LIETOŠANAS INSTRUKCIJA XR77A80L SONY

Uzstādīšanas informācija par "Sony" kronšteina montāžai pie sienas (SU-WL850) izmantošanu

Atbalstitie modeli\*:

* Piedāvāto modelu nosaukumos "x"/"xx" norāda katram modelim unikālus skaitjus un/vai rakstzīmes.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Informācija klientiem

Izstrādājuma aizsardzības un drošības apsvērumu dēl "Sony" iesaka televizoru uzstādīšanu uzticēt "Sony" izplatītājiem vai licencētiem uzņēmējiem. Nemēģiniet to uzstādīt saviem spēkiem.

"Sony" izplatītājiem un darbu izpildītājiem

Uzstādīšanas un arī periodisko apkopju un pārbaužu laikā pievērsiet lielu uzmanību drošībai.

Šī izstrādājuma uzstādīšanai ir nepieciešamas atbilstošas zināšanas, it īpaši, lai noteiktu, vai siena spēs izturēt televizora svaru. Izstrādājuma piestiprināšanu pie sienas uzticiet "Sony" izplatītājiem vai licencētiem darbu uzņēmējiem un uzstādīšanas laikā pievērsiet uzmanību drošībai. "Sony" neuzņemsies atbildību par materiāliem zaudējumiem vai traumām, kas radušās nepareizas rīkošanās vai nepareizas uzstādīšanas dēļ.

Lai uzstādīšana būtu droša un pareiza, ievērojiet kronšteina montāžai pie sienas darbību norādījumus, kā arī televizora uzsākšanas celvedī un šajā rokasgrāmatā sniegtos norādījumus.

Kronšteins montāžai pie sienas

Drošība

Pateicamies, ka iegādājāties šo izstrādājumu.

Informācija klientiem

Televizora uzstādīšana pie sienas

BRĪDINĀJUMS!

JÄUZSTÄDA PROFESIONÄLAM MONTIERIM

Šo izstrādājumu ir atļauts uzstādīt tikai profesionālam montierim, kurš spēj noteikt, vai izvelētā siena spēs noturēt televizora svaru. Ja montāžas laikā televizors netiek pienācīgi nostiprināts, tas var nokrist un radīt nopietnas traumas. "Sony" neuzņemas atbildību par jebkādiem zaudējumiem vai traumām, kas radušās nepareizas apiešanās vai montāžas rezultātā, vai ja montāžai nav izmantots "Sony" apstiprināts ražojums. Jūsu likumīgās tiesības (ja tādas attiecināmas) paliek spēkā.

Informācija "Sony" izplatītājiem

Lai uzstādītu šo izstrādājumu, vajadzīgas atbilstīgas prasmes. Lai varētu droši uzstādit izstrādājumu, noteikti izlasiet šo lietošanas rokasgrāmatu. "Sony" neuzņemas atbildību par bojājumiem vai traumām, kas rodas, ja izstrādājums netiek izmantots vai uzstādīts pareizi. Pēc izstrādājuma uzstādīšanas nododiet šo rokasgrāmatu klientam.

Šajā lietošanas rokasgrāmatā paskaidrots, kā pareizi apieties ar izstrādājumu un kas jānem vērā, lai izvairītos no negadījumiem. Jums ir noteikti pilnīgi jāizlasa, jāizprot un jāievēro visas šajā lietošanas rokasgrāmatā sniegtās norādes. Pretējā gadījumā jūs riskējat gūt nopietnas traumas, sabojāt īpašumu, un garantija var tikt atcelta. Saglabājiet šo rokasgrāmatu, lai vajadzības gadījumā varētu to pārskatīt.

Visi "Sony" izstrādājumi ir radīti, domājot par drošību. Taču, ja izstrādājums tiek izmantots nepareizi, jūs varat gūt nopietnas traumas, kuras rada uguns, strāvas trieciens un ierīces apgāšanās vai nokrišana. Noteikti ievērojiet drošības norādes, lai izvairitos no šādiem negadijumiem.

UZMANİBU!

Specializēti izstrādājumi

Šo kronšteinu montāžai pie sienas paredzēts lietot ar noteiktiem televizoriem. Lai noskaidrotu iespējas izmantot kronšteinu montāžai pie sienas, skatiet šā televizora atsauces celvedi.

Informācija klientiem

BRĪDINĀJUMS!

Neievērojot tālākās norādes, var gūt smagas vai nāvējošas traumas aizdegšanās, strāvas trieciena vai ierīces nokrišanas rezultātā.

Uzticiet uzstādīšanu licencētiem līgumstrādniekiem un raugieties, lai uzstādīšanas laikā tuvumā neatrastos mazi bērni.

Ja kronšteins montāžai pie sienas vai televizors nav uzstādīts pareizi, var notikt tālāk minētie negadījumi. Uzstādīšanu noteikti uzticiet licencētiem liqumstrādniekiem.

• Televizors var nokrist un radit jums nopietnas traumas, piemēram, nobrazumus vai lūzumus.
• Ja siena, pie kuras piestiprināts kronšteins montāžai pie sienas, ir nestabila, nelīdzena vai tā nav perpendikulāra attiecībā pret grīdu, ierice var nokrist un radīt traumas vai sabojāt īpašumu. Sienai jāspēj noturēt svaru, kas vismaz sešas reizes pārsniedz televizora svaru. (Sava televizora svaru skatiet televizora atsauces celvedī.)
• Ja kronšteins montāžai pie sienas nav pienācīgi piestiprināts, konstrukcija var nokrist un radīt traumas vai sabojāt īpašumu.

Televizora pārvietošanu vai noņemšanu no kronšteina noteikti uzticiet licencētiem līgumstrādniekiem.

Ja televizoru pārvieto vai nonem nelicencētas personas, tas var nokrist un radīt traumas vai materiālus zaudējumus. Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 189,3 cm (75 collas) vai vairāk — trim vai vairāk cilvēkiem) (izņemot Ġīgipti).

Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 75 collas (189,3 cm) vai vairāk — trim vai vairāk cilvēkiem) (tikai Ėgipte).

Kad televizors ir piestiprināts pie kronšteina, neizskrūvējiet skrūves u. c.

Pretējā gadījumā televizors var nokrist un radīt traumas vai materiālus zaudējumus.

Nepārveidojiet kronšteina montāžai pie sienas detalas.

Pretējā gadījumā kronšteins montāžai pie sienas var nokrist un radīt traumas vai sabojāt īpašumu.

Pie kronšteina piestipriniet tikai tam paredzētas ierīces.

Šo kronšteinu montāžai pie sienas paredzēts lietot tikai ar norādīto izstrādājumu. Uzstādot neapstiprinātas ierīces, tās var nokrist vai salūzt un radit jums traumas vai materiālus zaudējumus.

Kronšteinu montāžai pie sienas nenoslogojiet ne ar ko citu, kā tikai ar televizoru.

Nekratiet televizoru pa kreisi/labi, uz augšu/leju.

Pretējā gadījumā televizors var nokrist un radīt traumas vai materiālus zaudējumus.

Neatspiedieties pret televizoru vai nekarājieties pie tā.

Neatspiedieties pret televizoru vai nekarājieties pie tā, jo tas var uzkrist jums virsū un radit nopietnas traumas.

UZMANİBU!

Neievērojot tālāk norādītās instrukcijas, jums var rasties traumas vai materiāli zaudējumi.

• Uzstādot kronšteinu montāžai pie sienas vai pagriežot televizoru, rīkojoties uzmanīgi, lai nesaspiestu pirkstus.
• Pagriežot televizoru, rīkojieties uzmanīgi, lai ar to netrāpītu tuvumā esošajiem.
• Neizmantotās detaljas noglabājiet drošā vietā turpmākai lietošanai. Uzglabājiet tās bērniem nepieejamā vietā.

Tīrot vai veicot apkopi, nepielietojiet pārāk daudz spēka.

Darbojoties ar televizora augšpusi, nepielietojiet pārāk daudz spēka. Pretējā gadījumā televizors var nokrist un radīt traumas vai materiālus zaudējumus.

Nenovietojiet šo izstrādājumu medicīnas iekārtu tuvumā.

Šajā izstrādājumā (tostarp piederumos) ir magnēts(-i), kas var radīt traucējumus elektrokardiostimulatoriem, programmējamiem šuntu vārstiem hidrocefālijas ārstēšanai vai citām medicīnas iekārtām. Nenovietojiet šo izstrādājumu tādu personu tuvumā, kuras izmanto minētās medicīnas iekārtas. Ja lietojat kādu no šim medicīnas iekārtām, konsultējieties ar ārstu pirms šī izstrādājuma lietošanas.

Uzglabājiet bērniem un citām uzraugāmām personām nepieejamā vietā.

Šajā izstrādājumā (tostarp piederumos) ir magnēts(-i). Norijot magnētu(-us), var rasties smags kaitējums, piemēram, nosmakšanas risks vai zarnu bojājumi. Ja magnēts(-i) ir norīts(-i), nekavējoties meklējiet medicīnisku palīdzību.

Noderīga informācija

• Ja televizors uz kronšteina montāžai pie sienas ir piestiprināts uz ilgu laiku, siena aiz vai virs televizora atkarībā no sienas materiāla var iekrāsoties citā krāsā, vai arī var atlīmēties tapetes.
• Kad kronšteins montāžai pie sienas tiek noņemts, sienā paliek skrūvju caurumi.
• Nelietojiet kronšteinu montāžai pie sienas vietās, kur uz to var iedarboties mehāniskas vibrācijas.

Kronšteina montāžai pie sienas uzstādīšana

Informācija "Sony" izplatītājiem

BRĪDINĀJUMS!

Tālākās instrukcijas paredzētas tikai "Sony" izplatītājiem. Noteikti izlasiet iepriekš norādīto drošības informāciju un ievērojiet drošību, kad uzstādāt, apkopjat vai pārbaudāt šo izstrādājumu.

Neuzstādiet kronšteinu montāžai pie sienas vietās, kur televizora stūri vai sāni pēc tam būs izvirzīti no uzstādīšanas virsmas.

Neuzstādiet kronšteinu montāžai pie sienas vietās, kur televizora stūri vai sāni pēc tam būs izvirzīti no uzstādīšanas virsmas, piemēram, pie kolonnas. Ja cilvēks vai priekšmets uzgrūdisies izvirzītam televizora sānam vai stūrim, var rasties traumas vai materiāli zaudējumi.

Neuzstādiet televizoru virs vai zem gaisa kondicionētāja.

Ja uz televizora nonāk ūdens vai uz to ilgstoši tiek pūsta gaisa plūsma no kondicionētāja, var rasties aizdegšanās vai strāvas trieciena risks vai televizors var sākt darboties nepareizi.

Kronšteinu montāžai pie sienas noteikti uzstādiet pareizi un ievērojiet šajā lietošanas rokasgrāmatā sniegtās norādes.

Ja kāda no skrūvēm ir valīga vai izkritusi, kronšteins montāžai pie sienas var nokrist un radīt traumas vai sabojāt īpašumu. Noteikti izmantojiet sienas materiālam atbilstošas skrūves un uzstādiet ierīci droši, izmantojot četras 8 mm diametra (vai līdzvērtīgas) skrūves.

Piegādātās skrūves un stiprinājuma detaļas izmantojiet pareizi, kā norādīts šajā lietošanas rokasgrāmatā. Izmantojot citas detaļas, televizors var nokrist un tikt bojāts vai radīt traumas.

Kronšteinu samontējiet, ievērojot lietošanas rokasgrāmatā norādīto procesu.

Ja kāda no skrūvēm ir vaļīga vai izkritusi, televizors var nokrist un tikt bojāts vai ari radīt traumas.

Kārtīgi pievelciet skrūves paredzētajās vietās.

Pretējā gadījumā televizors var nokrist un tikt bojāts vai ari radīt traumas citiem.

Uzstādot televizoru, nepakļaujiet to triecieniem.

Ja televizors tiek pakļauts triecienam, tas var nokrist vai salūzt. Tas var radīt traumas.

Televizoru uzstādiet uz sienas, kas ir gan perpendikulāra attiecībā pret grīdu, gan līdzena.

Pretējā gadījumā televizors var nokrist un radīt traumas.

Kad televizors ir uzstādīts, cieši nostipriniet vadus.

Ja cilvēki vai priekšmeti sapīsies vados, tas var radīt traumas cilvēkiem vai bojāt televizoru.

Nesaspiediet mainstrāvas vadu vai savienojuma kabeli.

Ja mainstrāvas vads vai savienojuma kabelis ir iespiests starp kronšteinu un sienu vai ar spēku tiek locīts vai vērpts, iekšējie vadi var atsegties un radīt ëssavienojumu vai strāvas caursīti. Tas var izraisīt aizdegšanos vai strāvas triecīenu.

Skrūves kronšteina montāžai pie sienas piestiprināšanai pie sienas nav iekļautas komplektā.

Piestiprinot kronšteinu montāžai pie sienas, izmantojiet skrūves, kas piemērotas sienas materiālam un uzbūvei.

Pirms darba uzsākšanas

- Šajā rokasgrāmatā parādīto televizora attēlu uzdevums ir sniegt skaidrus un saprotamus paskaidrojumus par to darbību. Šī iemesla dēļ ilustrācijas var atšķirties no jūsu faktiskā televizora.

No kāda materiāla ir veidota siena?

Pirmkārt, pārbaudiet, no kāda materiāla ir siena, kur vēlaties piestiprināt televizoru.

Riğipša siena ar profiliem

Noderīga informācija

• Maksimālais rīgipša sienas biezums: 16 mm.
• Pārliecinieties, ka iekšējais koka profila izmērs ir vismaz 51 mm × 102 mm vispārīgos gadījumos vai 38 mm × 89 mm nomināli.
• Raugiet, lai minimālais attālums starp stiprinājumiem horizontālā virzienā būtu 406 mm.

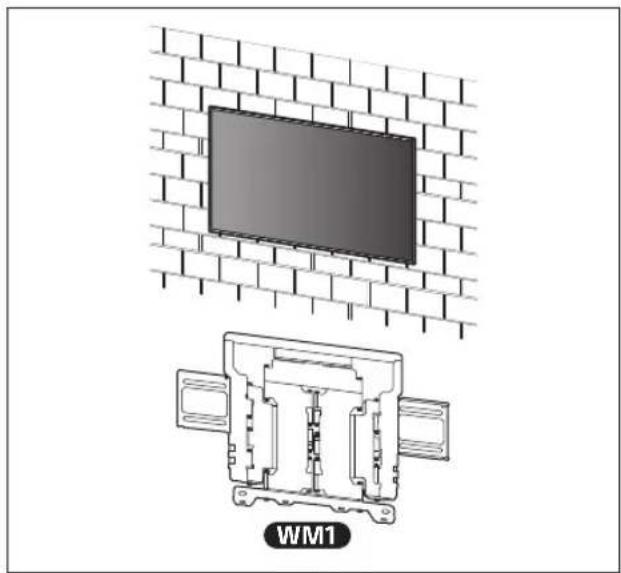

Liets betons vai betona bloki

Noderīga informācija

• Uzstādiet kronšteinu montāžai pie sienas tieši pie lietā betona sienas.
• Pārliecinieties, ka lietā betona sienas biezums ir vismaz 203 mm.
• Pärliecinieties, ka atseviško betona bloku izmērs ir vismaz 203 mm × 203 mm × 406 mm.

Detalu pârbaude

- Pārbaudiet, vai iekļautas visas detaļas.

WM1 (×1)

Stiprinājums montāžai pie sienas

VS (×4)*

Sagatavošanās uzstādīšanai

• Pirms uzstādīšanas sagatavojiet televizora atsauces celvedi un uzsākšanas celvedi.
• Pārbaudiet televizora uzstādīšanas pozīciju.
• Sagatavojiet četras 8 mm diametra skrūves un četras atbilstošas paplāksnes (neietilpst komplektā). Izvēlieties skrūves, kas piemērotas sienas materiālam.
• Sagatavojiet šādus instrumentus:

*1		5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	*48 mm × 60 mm	*4

*1 Tikai rīgipša sienām ar profiliem

*2 Tikai lietam betonam vai betona blokam
*3 Atkaribā no modela
*4 Pievērsiet uzmanību, izvēloties skrūves un paplāksnes

Paplāksne—≤7,5 mm

A Kronšteina montāžai pie sienas piestiprināšana pie regipša sienas ar profiliem

Kronšteina montāžai pie sienas uzstādīšana

1 Izvēlieties uzstādīšanas vietu.

Pārbaudiet, vai siena ir pietiekami liela un spēj noturēt svaru, kas vienāds ar vismaz seškāršu televizora svaru.

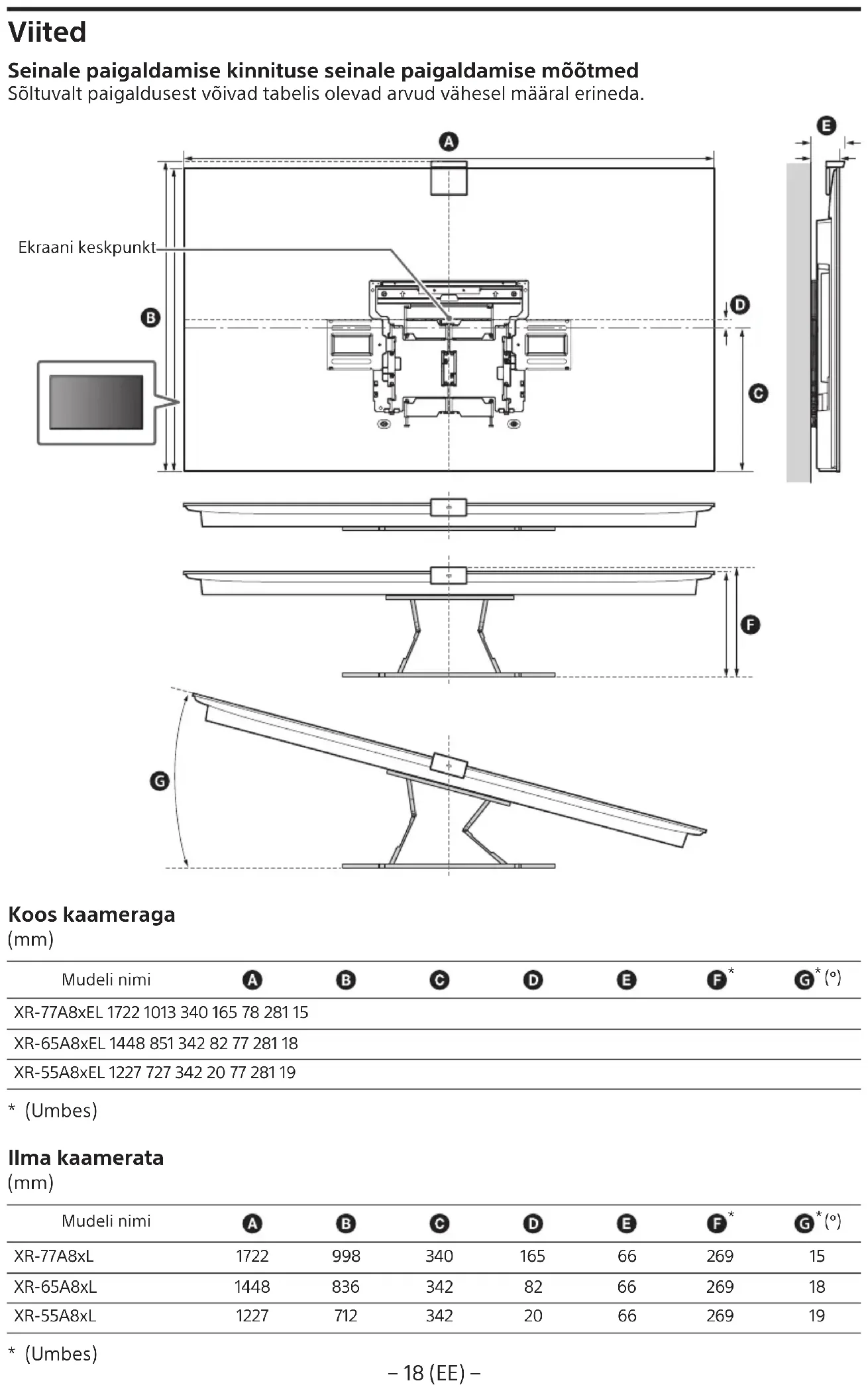

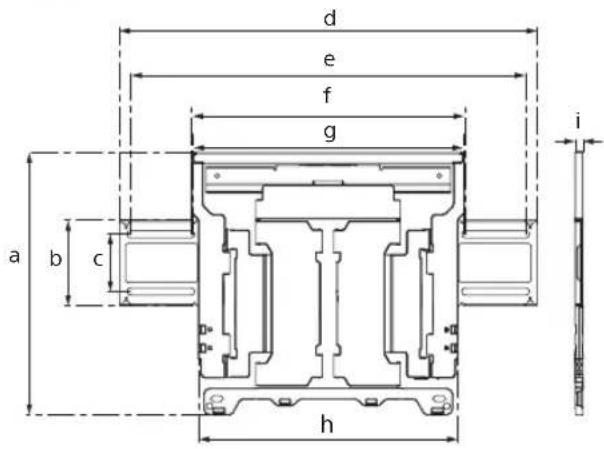

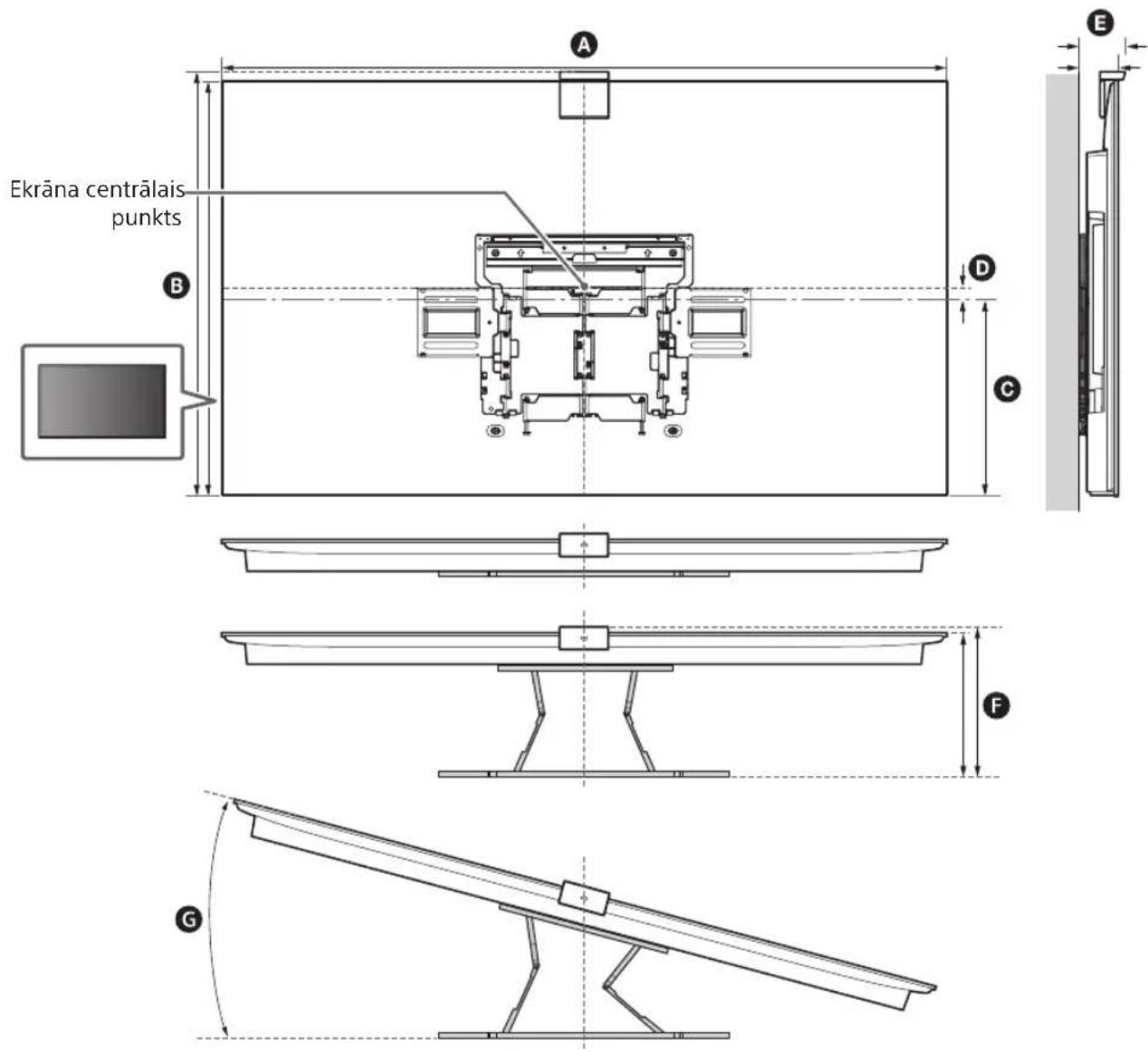

• Skatīt "Kronšteina montāžai pie sienas uzstādīšanas izmēri" 18. lpp.
• Televizora svaru skatiet televizora atsauces celvedī.

Piezime

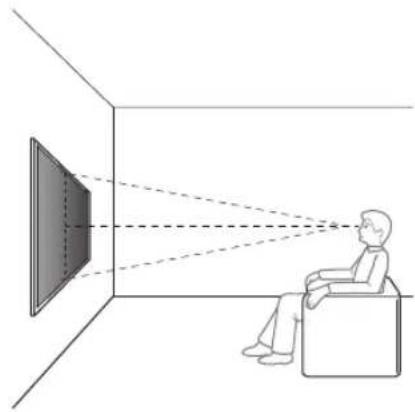

• Pēc televizora uzstādīšanas pie sienas tā augšējā daja nedaudz sasveras uz priekšu.
• Mēs iesakām pārbaudīt televizora novietojumu paredzētajā skatīšanās vidē.

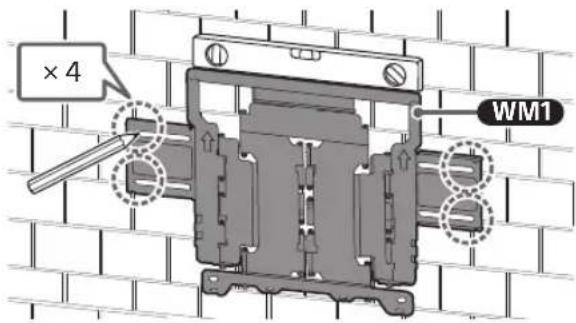

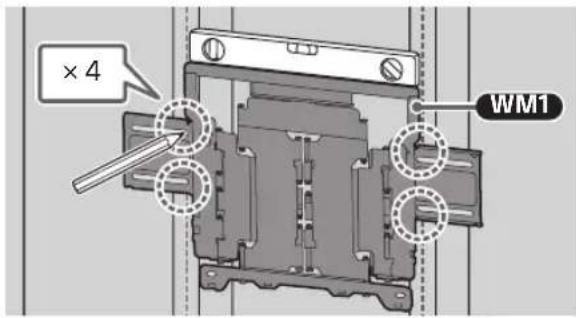

3 Pielieciet WM1 pie sienas un iezimējiet četrās vietās uz profiliem.

× 4 WM1

Piezime

- Izmantojiet limenrādi, lai pārliecinātos, vai WM1 ir uzstādīts taisni.

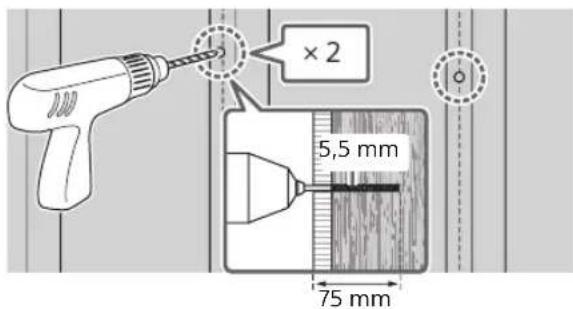

4 Augšējo iezīmju vietās izveidojiet palīgurbumus.

Pārliecinieties, ka vieta uz sienas, kur tiks urbtas atveres, ir pietiekami izturīga, lai spētu izturēt vismaz seškārtīgu televizora svaru.

×2 5,5 mm 75 mm

Piezime

- Palīgurbumi jāveic 75 mm dzilumā, izmantojot 5,5 mm diametra urbi.

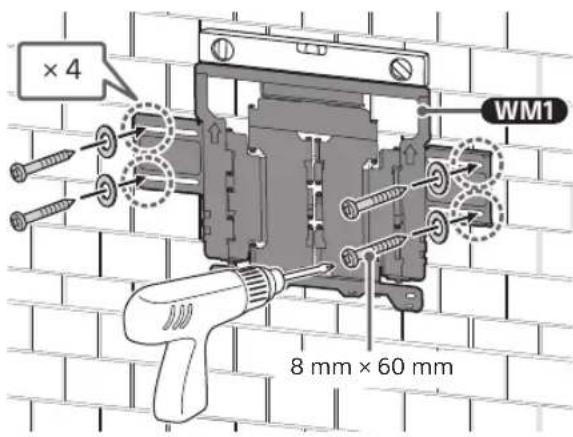

5 Nostipriniet WM1 pie sienas, izmantojot piemērotas skrūves (neietilpst komplektā) un paplāksnes (neietilpst komplektā).

×2 8 mm × 60 mm WM1

Piezime

- Izmantojiet līmeņrādi, lai pārliecinātos, vai WM1 ir uzstādīts taisni.

Bridinājums

- Nepievelciet koka skrūvi 8 mm × 60 mm pārāk stingri. Neatbilstīga pievilkšana var mazināt koka skrūves 8 mm × 60 mm saturēšanas spēku.

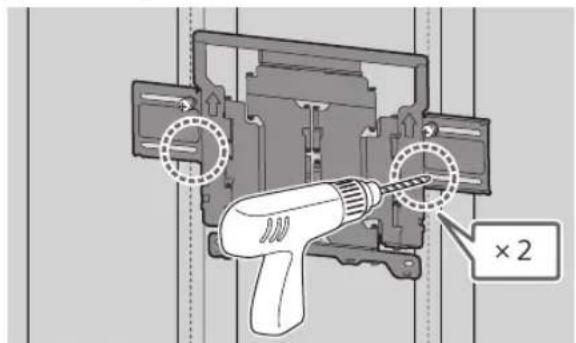

6 Apakšējo iezīmju vietās izveidojiet palīgurbumus. (Norādījumus par urbi skatiet 4. punktā.)

×2

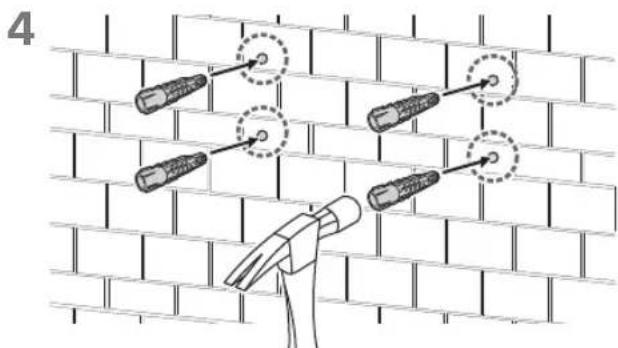

7 Urbumos izmantojiet atbilstošas skrūves un paplāksnes.

WM1 × 2

Piezime

- Izmantojiet limeņrādi, lai pārliecinātos, vai WM1 ir uzstādīts taisni.

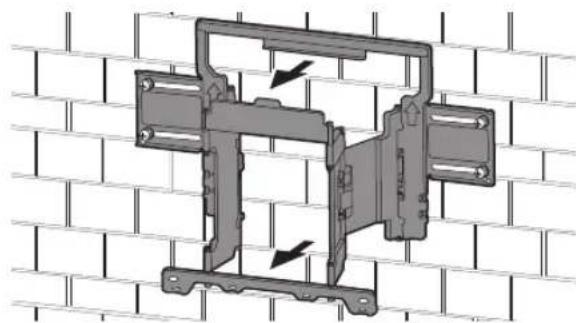

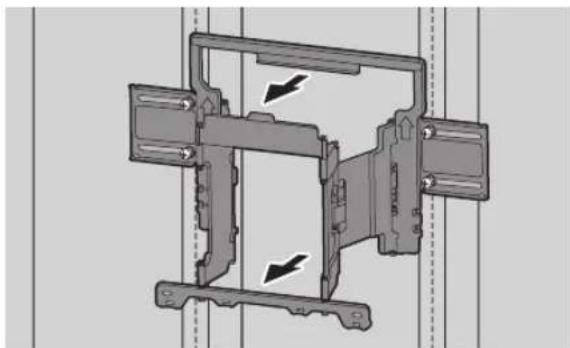

8 Izvelciet kronšteina sviru līdz galam.

Sagatavošanās televizora uzstādīšanai

Piezime

- Izskrūvētās skrūves un neizmantotās dajas noteikti uzglabājiet drošā, bērniem nepieejamā vietā.

∅/X

Televizora uzstādīšana pie sienas pēc izņemšanas no iepakojuma\*

* Tikai dažiem regioniem/valstim/modeliem.

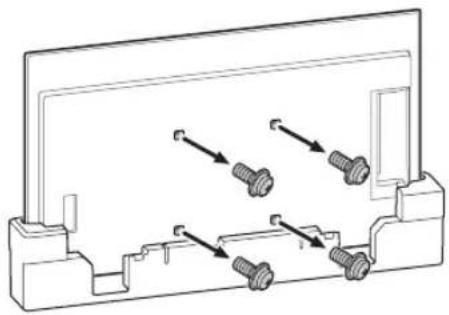

1 Izskrūvējiet televizora aizmugurē esošās skrūves.

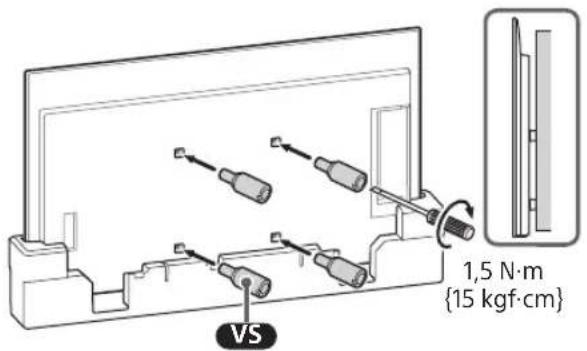

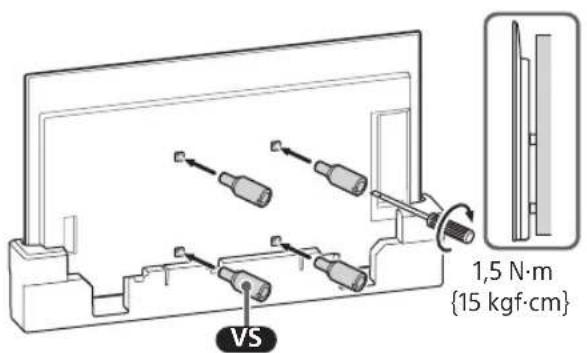

2 Pievienojiet stiprinājumu montāžai pie sienas VS (ietilpst televizora komplektā) televizora aizmugurē (lai tas atrastos paralēli sienai).

1,5 N·m {15 kgf·cm} VS

Piezime

- Pärliecinieties, vai stiprinājums montāžai pie sienas VS ir rūpīgi piestiprināts televizoram. Lai pievienotu stiprinājumu montāžai pie sienas VS, izmantojiet tikai plakano skrūvgriezi. Izmantojot citu instrumentu, iespējams pārmērīgi pievilkt stiprinājumu montāžai pie sienas VS un sabojāt televizoru.

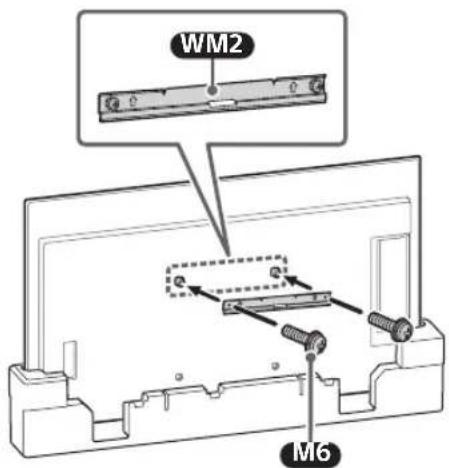

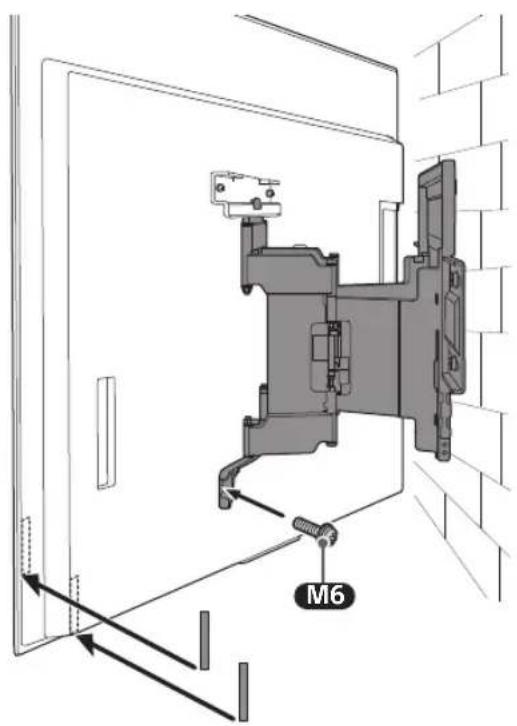

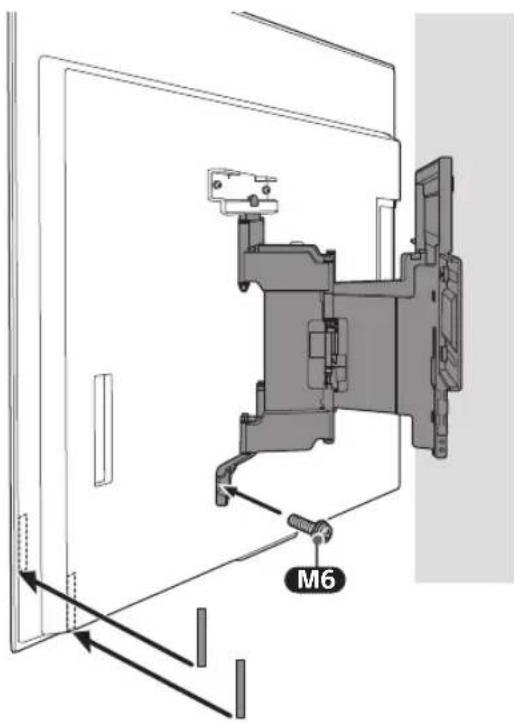

3 Nostipriniet WM2 pie televizora, izmantojot M6.

WM2 M6

Televizora uzstādīšana pie sienas no galda statīva

1 Nonemiet pieslēgVietu paneļa pārsegu.

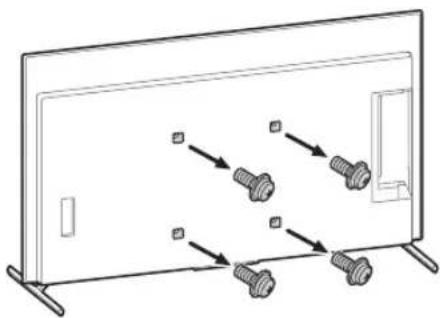

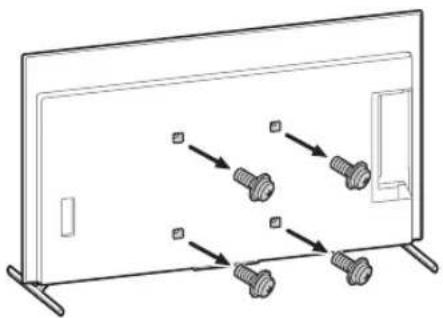

2 Izskrūvējiet televizora aizmugurē esošās skrūves.

3 Pievienojiet stiprinājumu montāžai pie sienas VS (ietilpst televizora komplektā) televizora aizmugurē (lai tas atrastos paralēli sienai).

1,5 N·m {15 kgf·cm} VS

Piezime

- Pārliecinieties, vai stiprinājums montāžai pie sienas VS ir rūpīgi piestiprināts televizoram. Lai pievienotu stiprinājumu montāžai pie sienas VS izmantojiet tikai plakano skrūvgriezi. Izmantojot citu instrumentu, iespējams pārmērīgi pievilkt stiprinājumu montāžai pie sienas VS un sabojāt televizoru.

4 Nostipriniet WM2 pie televizora, izmantojot M6.

WM2 M6

5 Atvienojiet no televizora galda statīvu.

- Nonemiet galda statīva puses pa vienai. Stingri turiet galda statīvu ar abām rokām, kamēr palīgi paceļ televizoru.

- Atkārtojiet iepriekšējo darbību un nonemiet galda statīva otru pusi.

Piezime

• Lai atvienotu galda statīvu, nepieciešama vismaz triju cilvēku palīdzība.
• Galda statīvu nedrīkst atvienot no televizora ar pārmērīgu spēku, jo tādējādi televizors var nokrist un radīt traumas vai televizora bojājumus.
• Veicot darbības ar galda statīvu, ievērojiet piesardzību, lai novērstu televizora bojājumus.
• Ja galda statīvs nav nostiprināts, uzmanieties, ceļot televizoru, jo statīvs var gāzties un radīt traumas.
• Uzmanieties, nonemot televizoram galda statīvu, lai nepieļautu televizora apgāšanos un virsmas, uz kuras balstās televizors, sabojāšanu.

Televizora piestiprināšana pie sienas

∅/X

3 Pieskrūvējiet kronšteina montāžai pie sienas labo un kreiso pusi, izmantojot M6, un piestipriniet WM3.

Piezime

• Nepiestipriniet WM3 uz uzlîmêm.

M6 WM3

M6

4

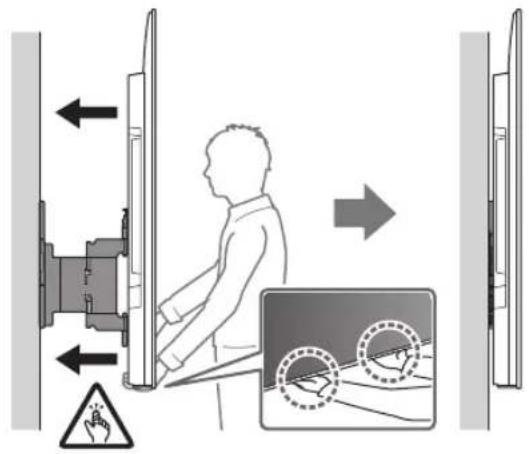

5 Pārvietojot televizoru, cieši satveriet to no apakšas.

Piezime
- Atkaribā no pievienoto kabelu veida un skaita televizoru var nebūt iespējams pārvietot tuvu sienai. Tas nav darbības traucējums.

- Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 189,3 cm (75 collas) vai vairāk — trim vai vairāk cilvēkiem) (izņemot ĕģipti). Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 75 collas (189,3 cm) vai vairāk — trim vai vairāk cilvēkiem) (tikai ĕģipte).

Pārliecinieties, vai uzstādīšana veiksmīgi pabeigta

Pārliecinieties par tālāko.

• Vads un kabelis nav savērpts vai saspiests.

BRĪDINĀJUMS!

- Ja mainstrāvas vads tiek novietots nepareizi, var rasties īssavienojums, kas var izraisīt aizdegšanos vai strāvas triecienu. Drošības labad noteikti pārliecinieties, vai uzstādīšana paveikta pareizi.

Cita informācija

Nonemot televizoru, veiciet uzstādīšanas darbības pretējā secībā.

BRĪDINĀJUMS!

- Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 189,3 cm (75 collas) vai vairāk — trim vai vairāk cilvēkiem) (izņemot Ġギipti). Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 75 collas (189,3 cm) vai vairāk — trim vai vairāk cilvēkiem) (tikai Ġgipte).

B Kronšteina montāžai pie sienas nostiprināšana pie lieta betona vai betona blokiem

Kronšteina montāžai pie sienas uzstādīšana

1 Izvēlieties uzstādīšanas vietu.

Pārbaudiet, vai siena ir pietiekami liela un spēj noturēt svaru, kas vienāds ar vismaz seškāršu televizora svaru.

• Skatīt "Kronšteina montāžai pie sienas uzstādīšanas izmēri" 18. Ipp.
• Televizora svaru skatiet televizora atsauces celvedi.

Piezime

• Pēc televizora uzstādīšanas pie sienas tā augšējā daļa nedaudz sasveras uz priekšu.
• Mēs iesakām pārbaudīt televizora novietojumu paredzētajā skatīšanās vidē.

2 Pielieciet WM1 pie sienas un iezimējiet četrās vietās.

× 4 WM1

Piezime

- Izmantojiet līmeņrādi, lai pārliecinātos, vai WM1 ir uzstādīts taisni.

3 Atzīmju vietās izurbiet caurumus.

Pārliecinieties, ka vieta uz sienas, kur tiks urbtas atveres, ir pietiekami izturīga, lai spētu izturēt vismaz seškārtīgu televizora svaru.

× 4 10 mm 75 mm

Piezime

- Palīgurbumi jāveic 75 mm dzilumā, izmantojot 10 mm diametra urbi.

4

5 Nostipriniet WM1 pie sienas, izmantojot piemērotas skrūves (neietilpst komplektā) un paplāksnes (neietilpst komplektā).

×4 WM1 8 mm × 60 mm

Piezime

- Izmantojiet limeņrādi, lai pārliecinātos, vai WM1 ir uzstādīts taisni.

Bridinājums

- Nepievelciet koka skrūvi 8 mm × 60 mm pārāk stingri. Neatbilstīga pievilkšana var mazināt koka skrūves 8 mm × 60 mm saturēšanas spēku.

6 Izvelciet kronšteina sviru līdz galam.

Sagatavošanās televizora uzstādīšanai

Piezime

- Izskrūvētās skrūves un neizmantotās daļas noteikti uzglabājiet drošā, bērniem nepieejamā vietā.

∅/X

Televizora uzstādīšana pie sienas pēc izņemšanas no iepakojuma\*

* Tikai dažiem regioniem/valstim/modeliem.

1 Izskrūvējiet televizora aizmugurē esošās skrūves.

2 Pievienojiet stiprinājumu montāžai pie sienas VS (ietilpst televizora komplektā) televizora aizmugurē (lai tas atrastos paralēli sienai).

1,5 N·m {15 kgf·cm} VS

Piezime

- Pärliecinieties, vai stiprinājums montāžai pie sienas VS ir rūpīgi piestiprināts televizoram. Lai pievienotu stiprinājumu montāžai pie sienas VS, izmantojet tikai plakano skrūvgriezi. Izmantojot citu instrumentu, iespējams pārmērīgi pievilkt stiprinājumu montāžai pie sienas VS un sabojāt televizoru.

3 Nostipriniet WM2 pie televizora, izmantojot M6.

WM2 M6

Televizora uzstādīšana pie sienas no galda statīva

1 Noņemiet pieslēgVietu paneļa pārsegu.

2 Izskrūvējiet televizora aizmugurē esošās skrūves.

3 Pievienojiet stiprinājumu montāžai pie sienas VS (ietilpst televizora komplektā) televizora aizmugurē (lai tas atrastos paralēli sienai).

1,5 N·m {15 kgf·cm} VS

Piezime

- Pārliecinieties, vai stiprinājums montāžai pie sienas VS ir rūpīgi piestiprināts televizoram. Lai pievienotu stiprinājumu montāžai pie sienas VS izmantojiet tikai plakano skrūvgriezi. Izmantojot citu instrumentu, iespējams pārmērīgi pievilkt stiprinājumu montāžai pie sienas VS un sabojāt televizoru.

4 Nostipriniet WM2 pie televizora, izmantojot M6.

WM2 M6

5 Atvienojiet no televizora galda statīvu.

- Nonemiet galda statīva puses pa vienai. Stingri turiet galda statīvu ar abām rokām, kamēr palīgi paceļ televizoru.

- Atkārtojiet iepriekšējo darbību un nonemiet galda statīva otru pusi.

Piezime

• Lai atvienotu galda statīvu, nepieciešama vismaz triju cilvēku palīdzība.
• Galda statīvu nedrīkst atvienot no televizora ar pārmērīgu spēku, jo tādējādi televizors var nokrist un radīt traumas vai televizora bojājumus.
• Veicot darbības ar galda statīvu, ievērojiet piesardzību, lai novērstu televizora bojājumus.
• Ja galda statīvs nav nostiprināts, uzmanieties, ceļot televizoru, jo statīvs var gāzties un radīt traumas.
• Uzmanieties, nonemot televizoram galda statīvu, lai nepieļautu televizora apgāšanos un virsmas, uz kuras balstās televizors, sabojāšanu.

Televizora piestiprināšana pie sienas

∅/X

3 Pieskrūvējiet kronšteina montāžai pie sienas labo un kreiso pusi, izmantojot M6, un piestipriniet WM3.

Piezime
• Nepiestipriniet WM3 uz uzlimēm.

M6 WM3

M6

4

5 Pārvietojot televizoru, cieši satveriet to no apakšas.

- Atkaribā no pievienoto kabelu veida un skaita televizoru var nebūt iespējams pārvietot tuvu sienai. Tas nav darbības traucējums.

- Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 189,3 cm (75 collas) vai vairāk — trim vai vairāk cilvēkiem) (izņemot Ġギipti). Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 75 collas (189,3 cm) vai vairāk — trim vai vairāk cilvēkiem) (tikai Ġgipte).

Pārliecinieties, vai uzstādīšana veiksmīgi pabeigta

Pārliecinieties par tālāko.

• Vads un kabelis nav savērpts vai saspiests.

BRĪDINĀJUMS!

- Ja mainstrāvas vads tiek novietots nepareizi, var rasties īssavienojums, kas var izraisīt aizdegšanos vai strāvas triecienu. Drošības labad noteikti pārliecinieties, vai uzstādīšana paveikta pareizi.

Cita informācija

Nonemot televizoru, veiciet uzstādīšanas darbības pretējā secībā.

BRĪDINĀJUMS!

- Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 189,3 cm (75 collas) vai vairāk — trim vai vairāk cilvēkiem) (izņemot Ġギipti). Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 75 collas (189,3 cm) vai vairāk — trim vai vairāk cilvēkiem) (tikai Ġgipte).

Specifikācijas

WM1

d e f g a b c h i

Izmēri: (aptuveni) [mm]

Konstrukcija un specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

Atsauces

Kronšteina montāžai pie sienas uzstādīšanas izmēri

Izmēri tabulā var nedaudz mainīties atkarībā no uzstādīšanas.

Ar kameru

(mm)

Modeja nosaukums	A	B	C	D	E	F*	G*(°)
XR-77A8xEL 1722 1013 340 165 78 281 15
XR-65A8xEL 1448 851 342 82 77 281 18
XR-55A8xEL 1227 727 342 20 77 281 19

* (Apm.)

Bez kameras

(mm)

Modela nosaukums	A	B	C	D	E	F*	G*(°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Apm.)
