Caractéristiques Techniques	Détails
Taille de l'écran	77 pouces
Résolution	4K Ultra HD (3840 x 2160)
Technologie d'affichage	OLED
Fréquence de rafraîchissement	120 Hz
HDR	HDR10, Dolby Vision
Audio	Dolby Atmos, puissance de 30W
Connectivité	HDMI, USB, Wi-Fi, Bluetooth
Système d'exploitation	Google TV
Dimensions (L x H x P)	171.8 x 99.8 x 5.9 cm (sans pied)
Poids	36.5 kg (sans pied)
Consommation d'énergie	220 W (en fonctionnement)
Utilisation	Idéal pour le cinéma maison, les jeux vidéo et le streaming
Maintenance	Nettoyage de l'écran avec un chiffon doux, mise à jour du logiciel régulière
Sécurité	Éviter l'exposition à l'humidité, utiliser un support adapté
Informations supplémentaires	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - XR77A80L SONY

Comment configurer mon téléviseur SONY XR77A80L pour la première fois ?

Pour configurer votre téléviseur SONY XR77A80L, allumez-le et suivez les instructions à l'écran. Sélectionnez votre langue, connectez-vous à votre réseau Wi-Fi et connectez-vous à votre compte Google si nécessaire.

Mon téléviseur ne s'allume pas, que faire ?

Vérifiez que le téléviseur est correctement branché à une prise électrique fonctionnelle. Essayez de débrancher le téléviseur pendant 30 secondes, puis rebranchez-le et essayez de l'allumer à nouveau.

Comment résoudre les problèmes de connexion Wi-Fi sur le SONY XR77A80L ?

Assurez-vous que votre routeur fonctionne correctement. Accédez aux paramètres réseau de votre téléviseur et sélectionnez à nouveau votre réseau Wi-Fi. Si le problème persiste, redémarrez votre routeur.

Pourquoi l'image de mon téléviseur est floue ?

Vérifiez que le câble HDMI est correctement connecté et en bon état. Assurez-vous également que la source vidéo est de bonne qualité. Vous pouvez ajuster les paramètres d'image dans le menu des paramètres.

Comment mettre à jour le logiciel de mon SONY XR77A80L ?

Accédez aux paramètres du téléviseur, puis à 'Support' et sélectionnez 'Mise à jour logicielle'. Si une mise à jour est disponible, suivez les instructions à l'écran pour l'installer.

Comment réinitialiser mon téléviseur SONY XR77A80L aux paramètres d'usine ?

Accédez aux paramètres, puis à 'Stockage et réinitialisation'. Sélectionnez 'Réinitialiser aux paramètres d'usine' et suivez les instructions à l'écran. Attention, cela supprimera toutes vos configurations et applications.

Les applications de mon téléviseur ne se chargent pas, que faire ?

Vérifiez votre connexion Internet. Essayez de redémarrer le téléviseur et de vérifier si des mises à jour sont disponibles pour les applications. Vous pouvez également essayer de désinstaller et réinstaller l'application concernée.

Comment ajuster le son de mon SONY XR77A80L ?

Accédez aux paramètres audio, où vous pouvez ajuster le volume, les paramètres de balance et activer des fonctionnalités comme le son surround. Vous pouvez également essayer les différents modes audio disponibles.

Que faire si le téléviseur affiche un message d'erreur ?

Notez le code d'erreur affiché et consultez le manuel d'utilisation pour des solutions spécifiques. Vous pouvez également essayer de redémarrer le téléviseur ou de contacter le support technique de Sony.

Comment connecter des appareils externes à mon SONY XR77A80L ?

Utilisez des câbles HDMI pour connecter des appareils externes comme des consoles de jeux ou des lecteurs Blu-ray. Assurez-vous de sélectionner la bonne entrée HDMI sur votre téléviseur à l'aide de la télécommande.

Le téléviseur ne détecte pas mon appareil HDMI, que faire ?

Vérifiez que le câble HDMI est bien connecté aux deux appareils. Essayez un autre port HDMI sur le téléviseur ou un autre câble HDMI. Assurez-vous également que l'appareil est allumé.

MODE D'EMPLOI XR77A80L SONY

• (Approx.)− 2 (FR) − Informations d’installation pour l’utilisation du support de fixation murale Sony (SU-WL850) Modèles pris en charge* :

• Dans les noms de modèles réels, le «x»/«xx» indique des numéros et/ou des caractères spécifiques à chaque modèle. XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL À l’attention des clients Pour des raisons de protection du produit et de sécurité, Sony recommande vivement que l’installation de votre téléviseur soit effectuée par un revendeur Sony ou un installateur agréé. N’essayez pas de l’installer vous-même. A l’attention des revendeurs et installateurs Sony Soyez particulièrement attentif à la sécurité pendant l’installation, l’entretien périodique et l’examen du produit. Une certaine expérience est requise pour installer ce produit, en particulier pour déterminer la résistance du mur qui devra supporter le poids du téléviseur. Veillez à confier la fixation de ce produit au mur à un revendeur Sony ou un installateur agréé et apportez une attention suffisante à la sécurité pendant l’installation. Sony n’est responsable d’aucun dégât ou blessure provoqué par une erreur de manipulation ou installation incorrecte. Pour la sécurité et une installation correcte, suivez le Mode d’emploi du Support de fixation murale, le Guide d’installation du téléviseur et les consignes de ce manuel.− 3 (FR) −

Support de fixation murale Sécurité Nous vous remercions d’avoir fait l’acquisition de ce produit. À l’attention des clients Installation du téléviseur au mur AVERTISSEMENT

INSTALLATION PAR UN PROFESSIONNEL

REQUISE Ce produit doit être installé exclusivement par un installateur professionnel ayant été formé pour déterminer la résistance du mur qui devra soutenir le poids du téléviseur. S’il est mal fixé lors de son installation, le téléviseur peut tomber et provoquer des blessures graves. Sony ne saurait être tenue responsable de tout dommage ou de toute blessure découlant d’une mauvaise utilisation ou d’une installation incorrecte, ou encore de l’installation d’un produit autre que celui spécifié. Vos droits légaux (éventuels) ne sont pas affectés. À l’attention des détaillants Sony L’installation de ce produit exige un certain savoir-faire. Lisez ce mode d’emploi attentivement afin de procéder à l’installation en toute sécurité. Sony ne saurait être tenue responsable de tout dommage ou de toute blessure découlant d’une mauvaise utilisation ou d’une installation incorrecte. Une fois l’installation terminée, veuillez remettre ce manuel d’installation au client. Ce mode d’emploi indique comment manipuler le produit correctement et contient des précautions essentielles à prendre pour éviter tout accident. Il vous incombe de lire, bien comprendre et suivre toutes les instructions de ce mode d’emploi. Ne pas respecter cette consigne peut entraîner des blessures ou des dommages matériels, et peut invalider la garantie. Conservez ce mode d’emploi pour toute référence ultérieure. Les produits Sony sont conçus pour vous offrir le maximum de sécurité. Toutefois, si les produits sont utilisés de façon incorrecte, ils peuvent entraîner des blessures graves en provoquant un incendie ou l’électrocution, ou encore la chute de l’appareil hors de son support. Veillez à observer les consignes de sécurité préconisées pour éviter de tels accidents. ATTENTION Produits spécifiés Ce support de fixation murale est conçu pour être utilisé avec les téléviseurs spécifiés. Pour plus d’informations sur les téléviseurs, reportez-vous à leur Guide de référence pour vous assurer que vous pouvez bien utiliser le support de fixation murale. À l’attention des clients AVERTISSEMENT Le non-respect des consignes suivantes peut être fatal ou entraîner des blessures graves en provoquant un incendie, l’électrocution ou la chute de l’appareil. Veillez à confier l’installation à du personnel agréé en tenant les petits enfants à l’écart pendant l’installation. Si le support de fixation murale ou le téléviseur n’est pas installé correctement, les accidents suivants peuvent se produire. Veillez à confier l’installation à des installateurs agréés.

Le téléviseur peut tomber et causer des blessures graves comme des hématomes ou des fractures.

Si le mur sur lequel le support de fixation murale est fixé est instable, inégal ou non perpendiculaire au sol, l’appareil risque de tomber et de provoquer des blessures ou des dommages matériels. Le mur doit pouvoir supporter un poids d’au moins six fois celui du téléviseur. (Pour connaître le poids du téléviseur, reportez-vous à son Guide de référence.)

Si l’installation du support de fixation murale n’est pas assez solide, l’appareil risque de tomber et de provoquer des blessures ou des dommages matériels. Veillez à confier le déplacement ou le démontage du téléviseur à des installateurs agréés. Si des personnes autres que des installateurs agréés transportent ou démontent le téléviseur, celui-ci peut tomber et provoquer des blessures ou des dommages matériels. La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 189,3 cm (75 pouces) et plus) est nécessaire pour le transport des téléviseurs de grande taille (sauf l’Égypte). La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 75 pouces (189,3 cm) et plus) est nécessaire pour le transport des téléviseurs de grande taille (Égypte uniquement). Ne retirez pas les vis, etc. après l’installation du téléviseur. Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels. Ne modifiez pas les pièces du support de fixation murale. Dans ce cas, le support de fixation murale pourrait tomber et provoquer des blessures ou des dommages matériels. N’installez aucun appareil autre que ceux spécifiés. Ce support de fixation murale est conçu pour être utilisé avec les produits spécifiés uniquement. Si vous installez un appareil autre que ceux qui sont spécifiés, il pourrait tomber ou se briser et provoquer des blessures ou des dommages matériels. N’installez aucune charge autre que le téléviseur sur le support de fixation murale. Ne secouez pas le téléviseur vers la gauche/ droite, le haut/bas. Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels. Ne vous appuyez pas sur le téléviseur et ne vous y suspendez pas. Ne vous appuyez pas sur le téléviseur et ne vous y suspendez pas, car il risque de tomber et de causer des blessures graves. ATTENTION Le non-respect des consignes suivantes peut entraîner des blessures ou des dommages matériels.

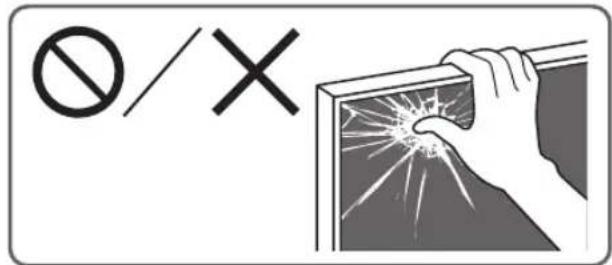

Veillez à ne pas vous coincer les doigts lorsque vous manipulez le support de fixation murale ou faites pivoter le téléviseur.

Lorsque vous faites pivoter le téléviseur, manipulez-le avec précaution et faites attention de ne heurter personne à proximité.

Veillez à stocker les pièces inutilisées en lieu sûr en vue d’une utilisation ultérieure. Tenez-les hors de portée des enfants. N’appliquez aucune force excessive sur le produit au cours de l’entretien ou du nettoyage de l’appareil. N’exercez aucune pression excessive sur le dessus du téléviseur. Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels.− 4 (FR) − Ne placez pas ce produit près d’appareils médicaux. Ce produit (y compris les accessoires) comporte un ou des aimants qui peuvent perturber les stimulateurs cardiaques, les valves de dérivation programmables pour le traitement de l’hydrocéphalie ou d’autres appareils médicaux. Ne placez pas ce produit près de personnes utilisant ce type d’appareil médical. Consultez votre médecin avant d’utiliser ce produit si vous utilisez ce type d’appareil médical. Conservez-le hors de la portée des enfants ou des personnes encadrées. Ce produit (y compris les accessoires) comporte un ou des aimants. L’ingestion d’aimant(s) peut présenter un grave danger comme un risque d’étouffement ou des lésions intestinales. En cas d’ingestion d’aimant(s), consultez immédiatement un médecin. Précautions

Si vous utilisez le téléviseur fixé au support de fixation murale pendant une longue période, le mur situé derrière le téléviseur ou au-dessus de celui-ci peut se décolorer, ou encore le papier peint peut se décoller, selon le matériau du mur.

Les trous des vis restent apparents si vous démontez le support de fixation murale après son installation.

N’utilisez pas le support de fixation murale dans un endroit soumis à des vibrations mécaniques. Installation du support de fixation murale À l’attention des détaillants Sony AVERTISSEMENT Les instructions suivantes concernent les détaillants Sony uniquement. Lisez attentivement les consignes de sécurité ci-dessus et accordez une attention particulière à la sécurité lors de l’installation, de l’entretien et de la vérification de ce produit. N’installez pas le support de fixation murale sur une surface où les coins ou les côtés du téléviseur dépasseraient. N’installez pas le support de fixation murale sur une surface verticale telle qu’une colonne, où les coins ou les côtés du téléviseur dépasseraient de la surface murale. Si une personne ou un objet venait à heurter le coin ou les côtés du téléviseur, ceci risquerait de provoquer des blessures ou des dommages matériels. N’installez pas le téléviseur sur ou sous un climatiseur. L’exposition prolongée du téléviseur à des fuites d’eau ou à des courants d’air provenant du climatiseur pourrait provoquer un incendie, l’électrocution ou des problèmes de fonctionnement du téléviseur. Veillez à installer le support de fixation murale solidement en suivant les instructions de ce mode d’emploi. S’il manque des vis ou si elles sont desserrées, le support de fixation murale pourrait tomber et provoquer des blessures ou des dommages matériels. Assurez-vous d’utiliser les vis appropriées au matériau du mur et installez l’unité de façon sécurisée en utilisant quatre vis de 8 mm de diamètre (ou équivalentes). Veillez à utiliser correctement les vis et les pièces de fixation fournies conformément aux instructions du mode d’emploi. Si vous utilisez d’autres éléments de fixation, le téléviseur pourrait tomber et causer des blessures corporelles, ou le téléviseur pourrait être endommagé. Veillez à monter le support correctement en suivant la procédure décrite dans ce mode d’emploi. S’il manque des vis ou si elles sont desserrées, le téléviseur pourrait tomber et causer des blessures corporelles, ou le téléviseur pourrait être endommagé. Veillez à serrer les vis solidement dans la position indiquée. Si vous ne le faites pas, le téléviseur pourrait tomber et causer des blessures corporelles, ou le téléviseur pourrait être endommagé. Veillez à ne pas soumettre le téléviseur à des chocs pendant l’installation. Si le téléviseur subit des chocs, il pourrait tomber ou se briser. Ceci pourrait causer des blessures. Veillez à installer le téléviseur sur un mur parfaitement vertical et plat. Dans le cas contraire, le téléviseur pourrait tomber et provoquer des blessures. Une fois le téléviseur installé correctement, fixez solidement les câbles. Si des personnes ou des objets s’accrochent aux câbles, ceci risque de provoquer des blessures ou d’endommager le téléviseur. Veillez à ce que le cordon d’alimentation CA ou le câble de raccordement ne soit pas coincé ni écrasé. Si le cordon d’alimentation CA ou le câble de raccordement est coincé entre l’appareil et le mur, ou s’il est plié ou tordu, les conducteurs internes peuvent être exposés et provoquer un court-circuit ou une coupure électrique. Un incendie ou l’électrocution pourrait en résulter. Les vis nécessaires à l’installation du support de fixation murale au mur ne sont pas fournies. Utilisez les vis appropriées selon le matériau et la structure du mur lors du montage du support de fixation murale.− 5 (FR) −

Les illustrations du téléviseur montrées dans ce mode d’emploi sont des exemples utilisés pour fournir des explications claires sur les opérations. Pour cette raison, les illustrations peuvent sembler différentes de votre téléviseur réel. De quoi est faite votre cloison ? Vérifiez d’abord le type de cloison où vous allez installer le téléviseur. Cloison sèche avec montants Précautions

Épaisseur maximale du mur sec : 16mm.

Assurez-vous que la taille du montant en bois intérieur est d’au moins 51mm× 102mm pour commun ou 38mm×89mm pour nominal.

Gardez un espace minimal de 406mm entre les attaches. Béton plein ou bloc de béton Précautions

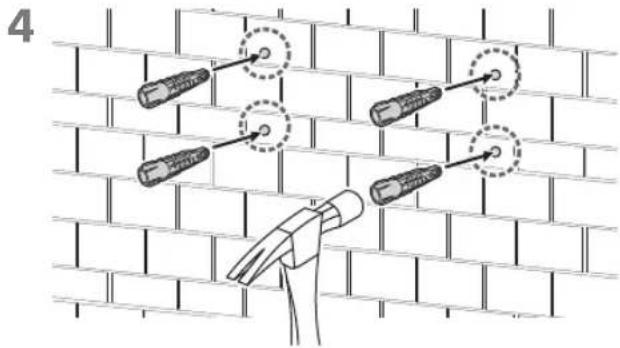

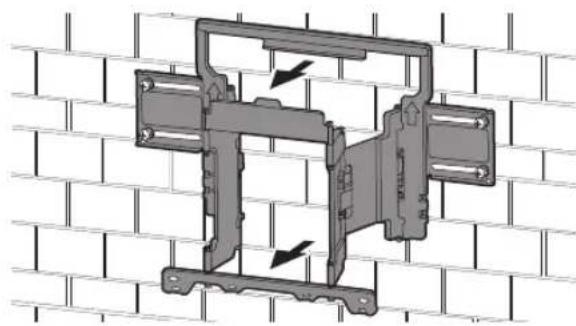

Montez le support de fixation murale directement dans le mur en béton plein.

Assurez-vous que l’épaisseur du mur en béton plein est d’au moins 203mm.

Assurez-vous que la taille de chaque bloc de béton est au moins de 203mm×203mm× 406mm. Vérification des pièces Fournies avec le SU-WL850

Vérifiez que vous disposez de toutes les pièces. WM1 (×1) WM2 (×1) WM3 (×4)

(×4) WT1 (×6) Fournie avec le téléviseur Accessoire de fixation murale

(×4)** Uniquement pour certaines régions, certains pays ou certains modèles.− 6 (FR) − Préparation de l’installation

Gardez le Guide de référence du téléviseur et le Guide d’installation à portée de main avant l’installation.

Vérifiez la position d’installation de votre téléviseur.

Préparez quatre vis de 8 mm de diamètre et quatre rondelles appropriées (non fournies). Choisissez des vis adaptées au matériau et au mur.

Préparez les outils suivants :

(×4) 8mm × 60mm *1 Uniquement pour une cloison sèche avec montants *2 Uniquement pour du béton plein ou un bloc de béton *3 Selon les modèles *4 Attention au choix des vis et des rondelles Rondelle ≤7,5mm− 7 (FR) −

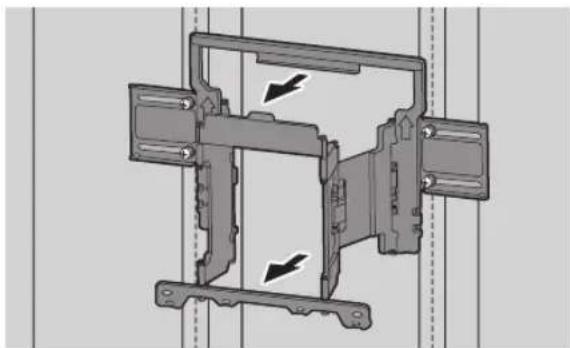

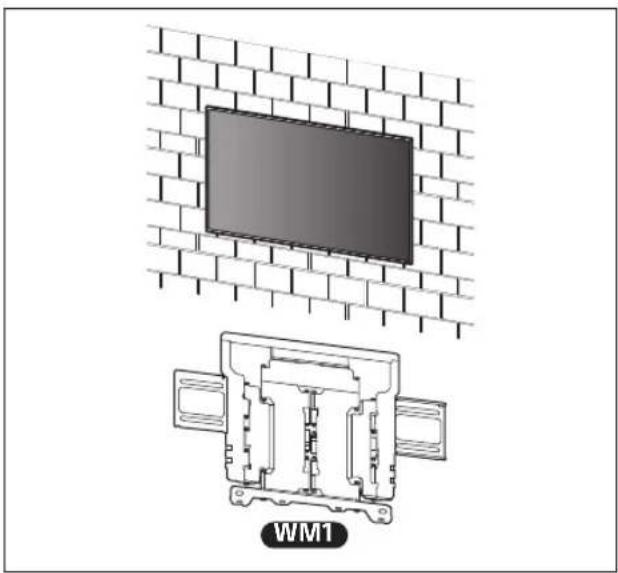

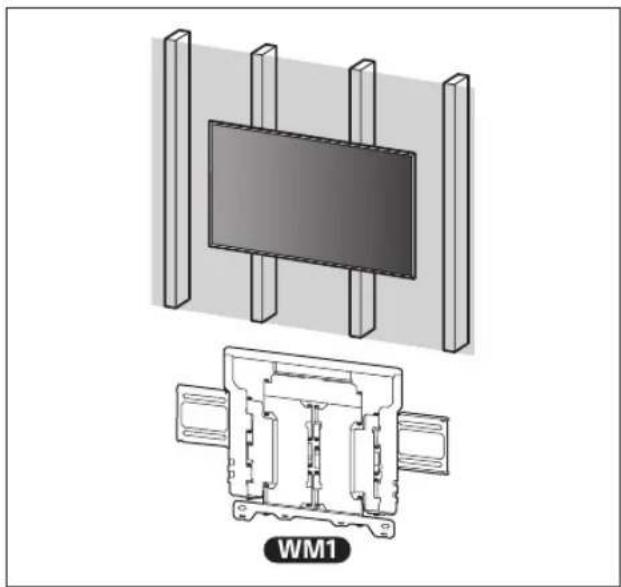

Fixation du support de fixation murale sur une cloison sèche avec montants WM1 Installation du support de fixation murale au mur 1 Choisissez l’emplacement d’installation. Assurez-vous que le mur dispose d’un espace suffisant pour le téléviseur et qu’il peut supporter un poids équivalent à au moins six fois celui du téléviseur.• Reportez-vous à «Mesures pour l’installation d’un support de fixation murale sur le mur» à la page 19.• Pour connaître le poids du téléviseur, reportez-vous au Guide de référence du téléviseur.Remarque Lorsque votre téléviseur est installé au mur, la partie supérieure du téléviseur penche légèrement vers l’avant. Nous vous recommandons de vérifier la position du téléviseur dans l’environnement visuel.

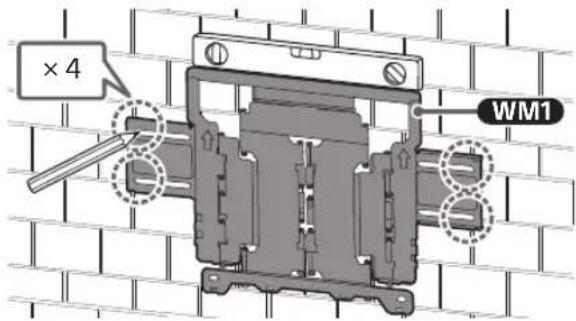

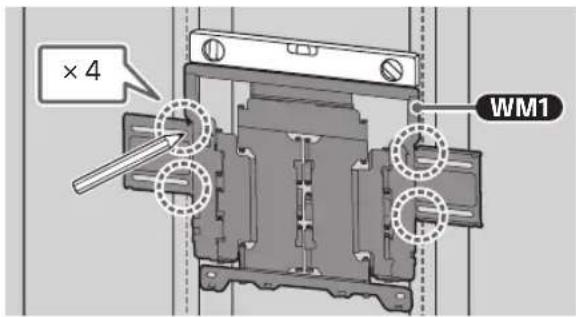

3 Alignez le WM1 à la cloison et faites quatre repères alignés aux montants. × 4 WM1 Remarque Utilisez un niveau pour vérifier si WM1 est de niveau. 4 Percez des trous de guidage supérieurs sur les repères. Assurez-vous que l’emplacement sur le mur où vous souhaitez percer les trous est suffisamment solide pour supporter un poids équivalent à au moins six fois celui du téléviseur. × 2 75 mm5,5 mmRemarque Les trous de guidage doivent être percés à une profondeur de 75mm, à l’aide d’une mèche de 5,5mm.− 8 (FR) − 5 Installez le WM1 sur la cloison à l’aide des vis (non fournies) et des rondelles adaptées (non fournies). × 2WM1 8 mm × 60 mmRemarque Utilisez un niveau pour vérifier si WM1 est de niveau.Précautions Ne serrez pas trop la vis à bois 8mm × 60mm. Un serrage inapproprié peut réduire le pouvoir de maintient de la vis à bois 8mm × 60mm. 6 Percez des trous de guidage inférieurs sur les repères. (Pour connaître les instructions de perçage, reportez-vous à l’étape 4.) × 2 7 Montez les vis et les rondelles adaptées dans les trous. × 2WM1 Remarque Utilisez un niveau pour vérifier si WM1 est de niveau. 8 Retirez le bras du support jusqu’au bout. Préparation à l’installation du téléviseur Remarque Les vis que vous retirez et les pièces inutilisées doivent être rangées en lieu sûr, hors de portée des enfants. Installation du téléviseur au mur à partir du carton*

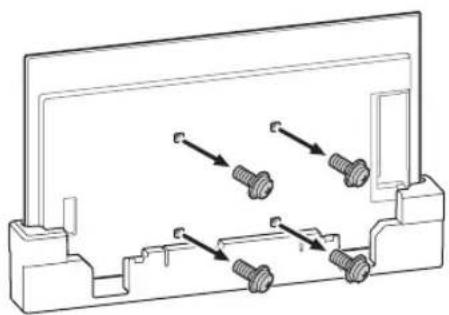

• Uniquement pour certaines régions, certains pays ou certains modèles. 1 Retirez les vis à l’arrière du téléviseur.− 9 (FR) −

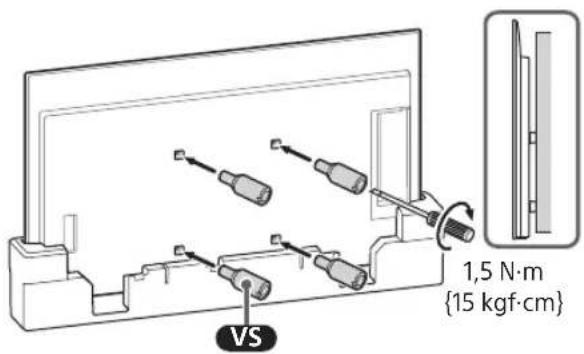

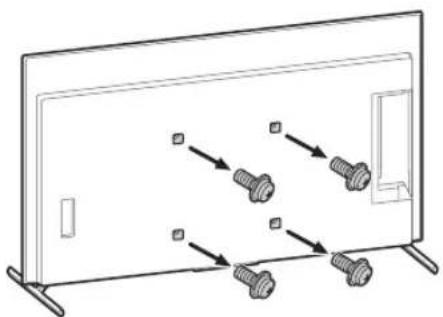

Installation du téléviseur au mur à partir du support de table 1 Retirez la cache de borne. 2 Retirez les vis à l’arrière du téléviseur. 3 Fixez l’accessoire de fixation murale

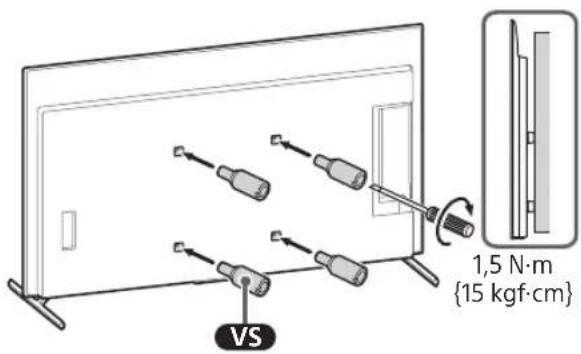

(fourni avec le téléviseur) à l’arrière du téléviseur (pour le rendre parallèle au mur).

1,5 N·m{15 kgf·cm}Remarque Assurez-vous de serrer l’accessoire de fixation murale

lorsque vous le fixez au téléviseur. Utilisez uniquement un tournevis à tête plate pour installer l’accessoire de fixation murale

L’utilisation d’un autre outil pourrait provoquer le serrage excessif de l’accessoire de fixation murale et endommager le téléviseur. 2 Fixez l’accessoire de fixation murale

(fourni avec le téléviseur) à l’arrière du téléviseur (pour le rendre parallèle au mur).

1,5 N·m{15 kgf·cm}Remarque Assurez-vous de serrer l’accessoire de fixation murale

lorsque vous le fixez au téléviseur. Utilisez uniquement un tournevis à tête plate pour installer l’accessoire de fixation murale

L’utilisation d’un autre outil pourrait provoquer le serrage excessif de l’accessoire de fixation murale

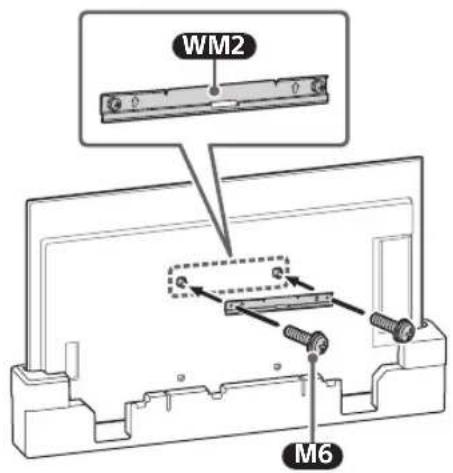

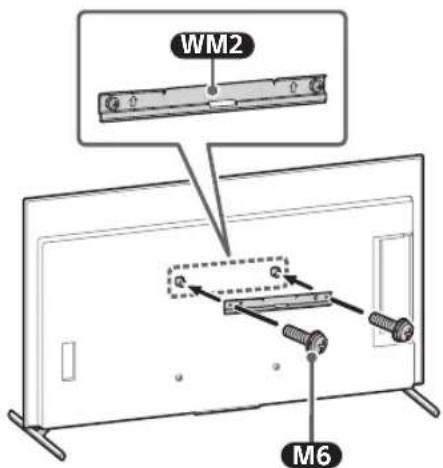

et endommager le téléviseur. 3 Fixez le WM2 au téléviseur à l’aide du

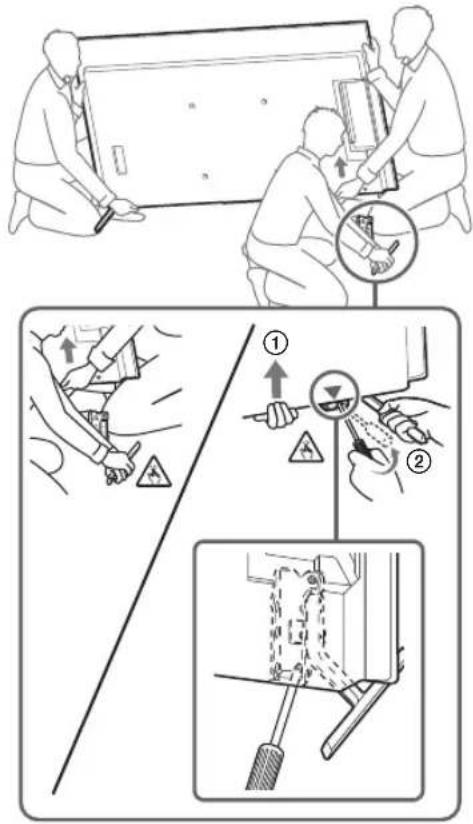

WM2− 10 (FR) − Remarque La présence de trois personnes ou plus est nécessaire pour détacher le support de table. Veillez à ne pas exercer de force excessive en détachant le support de table du téléviseur car ce dernier pourrait tomber et occasionner des blessures corporelles, ou le téléviseur pourrait être endommagé. Lorsque vous manipulez le support de table, prenez soin d’éviter d’endommager le téléviseur. Faites preuve de prudence lorsque vous soulevez le téléviseur alors que le support de table est détaché, car le support de table pourrait se renverser et provoquer des blessures. Faites attention lorsque vous retirez le support de table du téléviseur afin d’éviter qu’il ne tombe et endommage la surface sur laquelle repose le téléviseur. Installation du téléviseur au mur

4 Fixez le WM2 au téléviseur à l’aide du

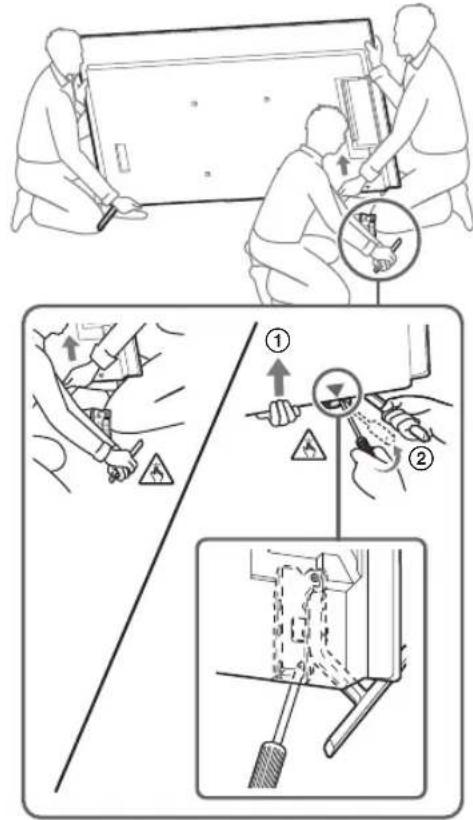

WM2 5 Détachez le support de table du téléviseur.

Retirez un côté du support de table à la fois. Tenez fermement le support de table à deux mains pendant que les autres personnes soulèvent le téléviseur.

Répétez l’étape précédente et retirez l’autre côté du support de table.− 11 (FR) −

3 Vissez les côtés gauche et droit du support de fixation murale à l’aide de

Ne collez pas WM3 sur les étiquettes.

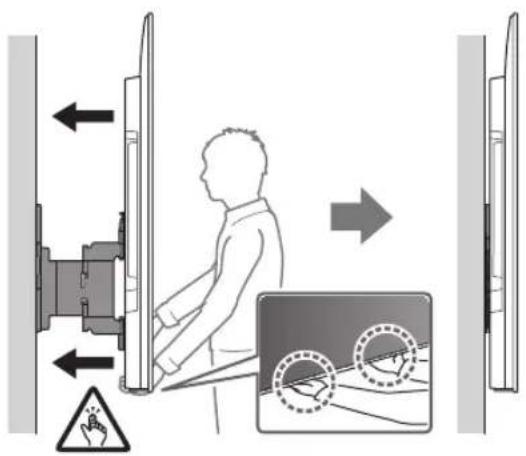

5 Pour déplacer le téléviseur, saisissez-le fermement par sa base.− 12 (FR) − Informations complémentaires Lors du retrait du téléviseur, inversez la procédure d’installation décrite précédemment.AVERTISSEMENT La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 189,3 cm (75 pouces) et plus) est nécessaire pour le transport des téléviseurs de grande taille (sauf l’Égypte). La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 75 pouces (189,3 cm) et plus) est nécessaire pour le transport des téléviseurs de grande taille (Égypte uniquement). Fixation du support de fixation murale à du béton plein ou à un bloc de béton WM1 Installation du support de fixation murale au mur 1 Choisissez l’emplacement d’installation. Assurez-vous que le mur dispose d’un espace suffisant pour le téléviseur et qu’il peut supporter un poids équivalent à au moins six fois celui du téléviseur.• Reportez-vous à «Mesures pour l’installation d’un support de fixation murale sur le mur» à la page 19.• Pour connaître le poids du téléviseur, reportez-vous au Guide de référence du téléviseur.Remarque Le téléviseur peut ne pas être rapproché du mur selon le type et le nombre de câbles qui y sont fixés. Ce n’est pas un mauvais fonctionnement. AVERTISSEMENT La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 189,3 cm (75 pouces) et plus) est nécessaire pour le transport des téléviseurs de grande taille (sauf l’Égypte). La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 75 pouces (189,3 cm) et plus) est nécessaire pour le transport des téléviseurs de grande taille (Égypte uniquement). Vérification de l’achèvement de l’installation Vérifiez les points suivants. Le cordon et le câble ne sont pas tordus ou coincés.AVERTISSEMENT Si le cordon d’alimentation CA ou autre n’est pas correctement installé, un court-circuit pourrait survenir et provoquer un incendie ou l’électrocution. Pour votre sécurité, vérifiez que l’installation est effectuée complètement.− 13 (FR) −

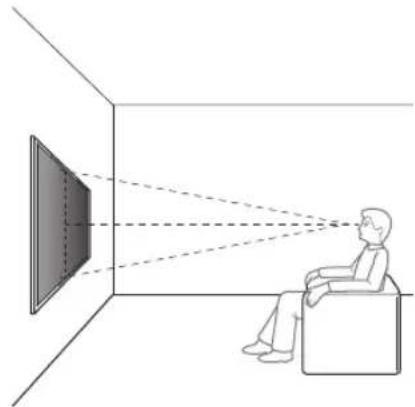

Remarque Lorsque votre téléviseur est installé au mur, la partie supérieure du téléviseur penche légèrement vers l’avant. Nous vous recommandons de vérifier la position du téléviseur dans l’environnement visuel. 2 Alignez le WM1 à la cloison et faites quatre repères. × 4 WM1 Remarque Utilisez un niveau pour vérifier si WM1 est de niveau. 3 Percez des trous de guidage sur les repères. Assurez-vous que l’emplacement sur le mur où vous souhaitez percer les trous est suffisamment solide pour supporter un poids équivalent à au moins six fois celui du téléviseur. × 4 75 mm10 mmRemarque Les trous de guidage doivent être percés à une profondeur de 75mm, à l’aide d’une mèche de 10mm.

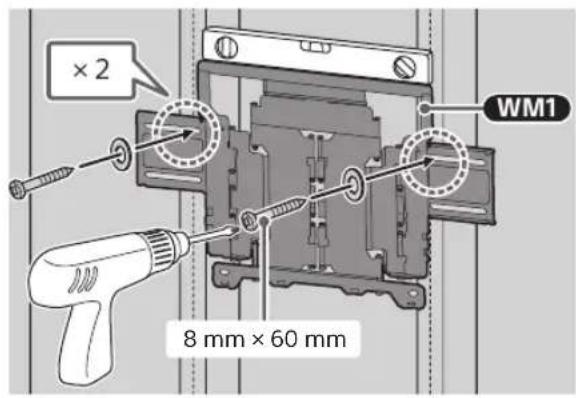

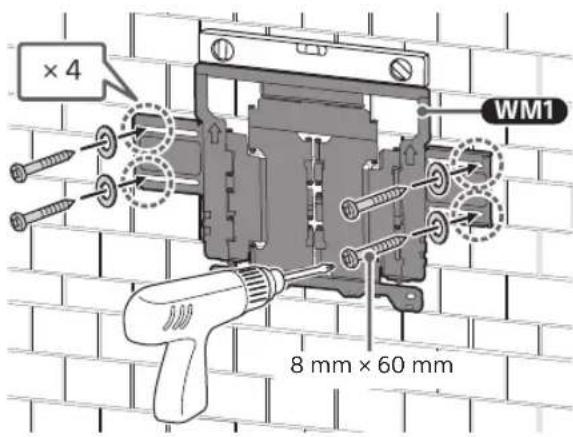

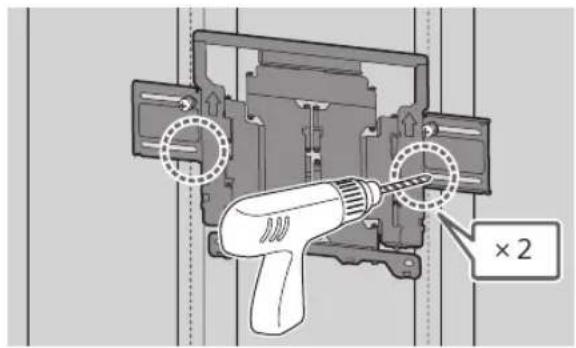

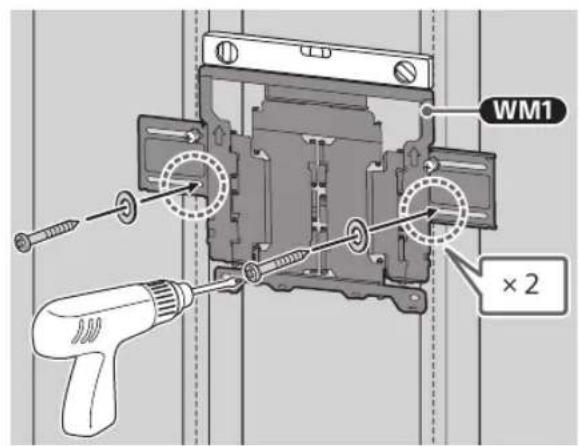

5 Installez le WM1 sur la cloison à l’aide des vis (non fournies) et des rondelles adaptées (non fournies). × 4 WM1 8 mm × 60 mmRemarque Utilisez un niveau pour vérifier si WM1 est de niveau.Précautions Ne serrez pas trop la vis à bois 8mm × 60mm. Un serrage inapproprié peut réduire le pouvoir de maintient de la vis à bois 8mm × 60mm. 6 Retirez le bras du support jusqu’au bout.− 14 (FR) − Remarque Assurez-vous de serrer l’accessoire de fixation murale

lorsque vous le fixez au téléviseur. Utilisez uniquement un tournevis à tête plate pour installer l’accessoire de fixation murale

L’utilisation d’un autre outil pourrait provoquer le serrage excessif de l’accessoire de fixation murale et endommager le téléviseur. 3 Fixez le WM2 au téléviseur à l’aide du

WM2 Installation du téléviseur au mur à partir du support de table 1 Retirez la cache de borne. 2 Retirez les vis à l’arrière du téléviseur. Préparation à l’installation du téléviseur Remarque Les vis que vous retirez et les pièces inutilisées doivent être rangées en lieu sûr, hors de portée des enfants. Installation du téléviseur au mur à partir du carton*

• Uniquement pour certaines régions, certains pays ou certains modèles. 1 Retirez les vis à l’arrière du téléviseur. 2 Fixez l’accessoire de fixation murale

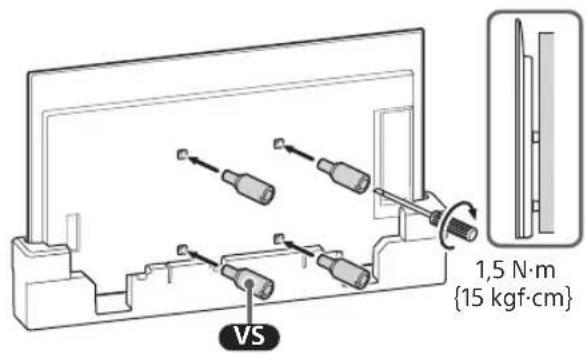

(fourni avec le téléviseur) à l’arrière du téléviseur (pour le rendre parallèle au mur).

(fourni avec le téléviseur) à l’arrière du téléviseur (pour le rendre parallèle au mur).

1,5 N·m{15 kgf·cm}Remarque Assurez-vous de serrer l’accessoire de fixation murale lorsque vous le fixez au téléviseur. Utilisez uniquement un tournevis à tête plate pour installer l’accessoire de fixation murale

L’utilisation d’un autre outil pourrait provoquer le serrage excessif de l’accessoire de fixation murale

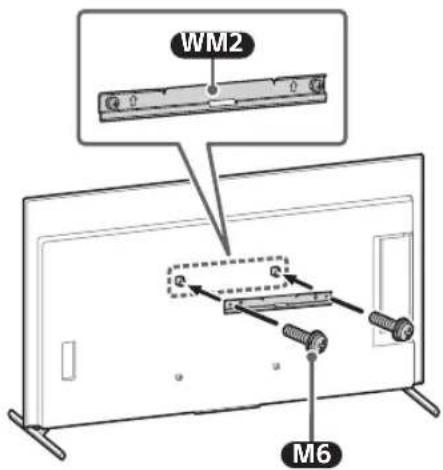

et endommager le téléviseur. 4 Fixez le WM2 au téléviseur à l’aide du

WM2 5 Détachez le support de table du téléviseur.

Retirez un côté du support de table à la fois. Tenez fermement le support de table à deux mains pendant que les autres personnes soulèvent le téléviseur.

Répétez l’étape précédente et retirez l’autre côté du support de table. Remarque La présence de trois personnes ou plus est nécessaire pour détacher le support de table. Veillez à ne pas exercer de force excessive en détachant le support de table du téléviseur car ce dernier pourrait tomber et occasionner des blessures corporelles, ou le téléviseur pourrait être endommagé Lorsque vous manipulez le support de table, prenez soin d’éviter d’endommager le téléviseur. Faites preuve de prudence lorsque vous soulevez le téléviseur alors que le support de table est détaché, car le support de table pourrait se renverser et provoquer des blessures. Faites attention lorsque vous retirez le support de table du téléviseur afin d’éviter qu’il ne tombe et endommage la surface sur laquelle repose le téléviseur.− 16 (FR) −

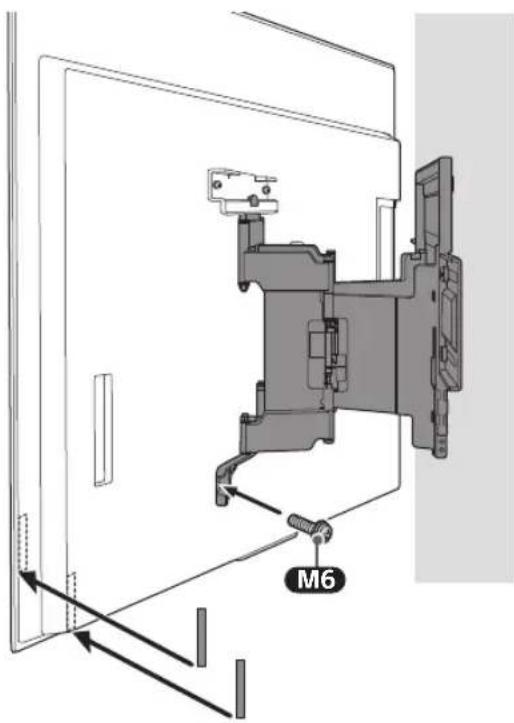

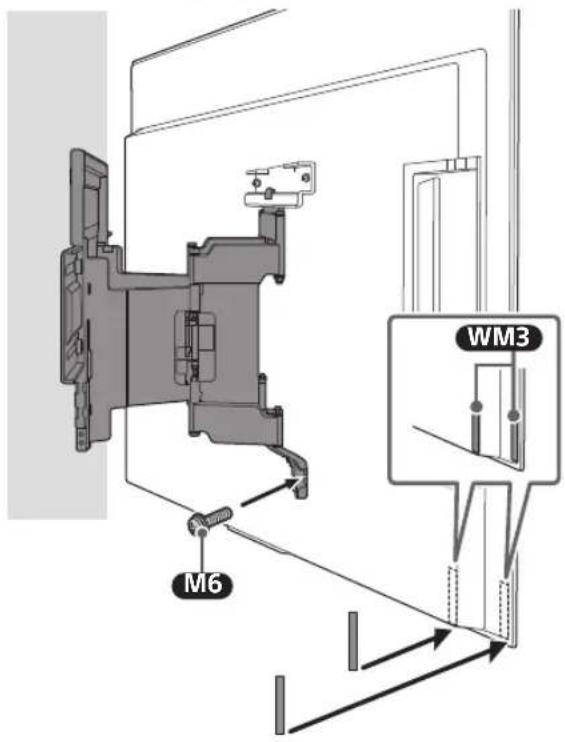

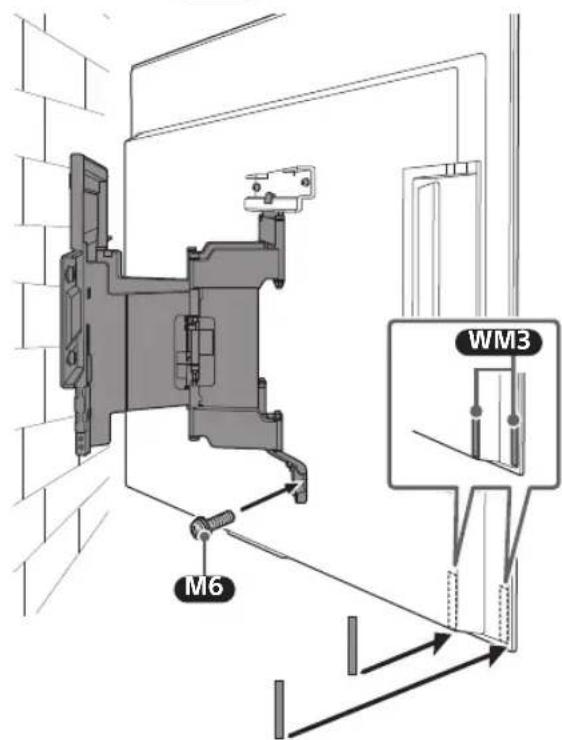

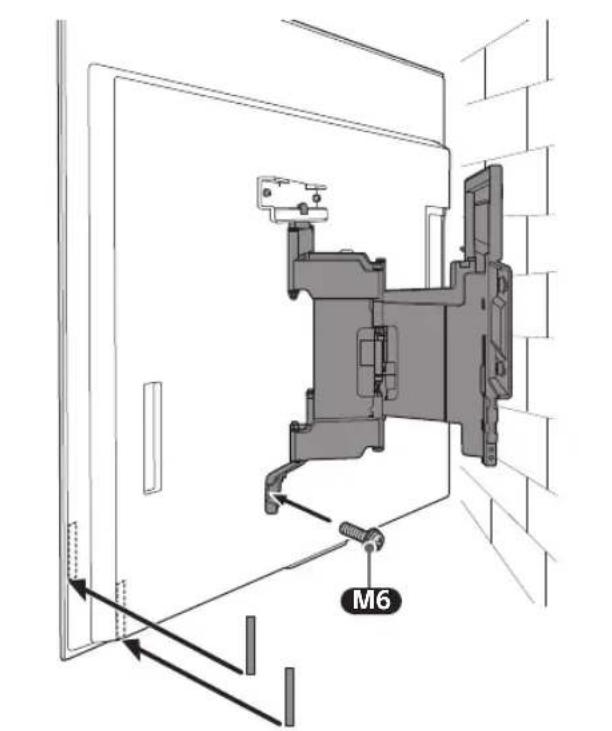

3 Vissez les côtés gauche et droit du support de fixation murale à l’aide de

Remarque Ne collez pas WM3 sur les étiquettes.

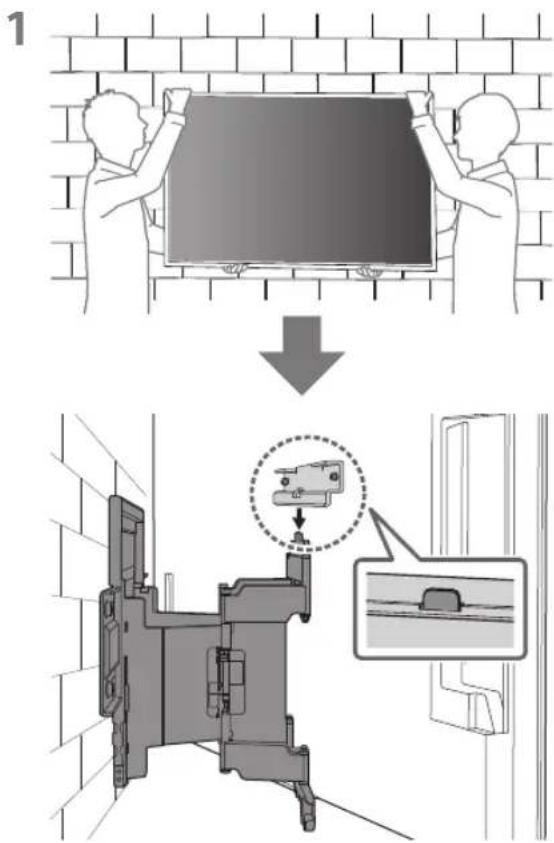

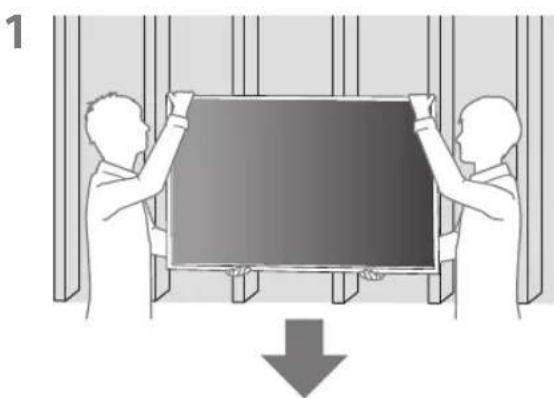

WM3 Installation du téléviseur au mur 1− 17 (FR) −

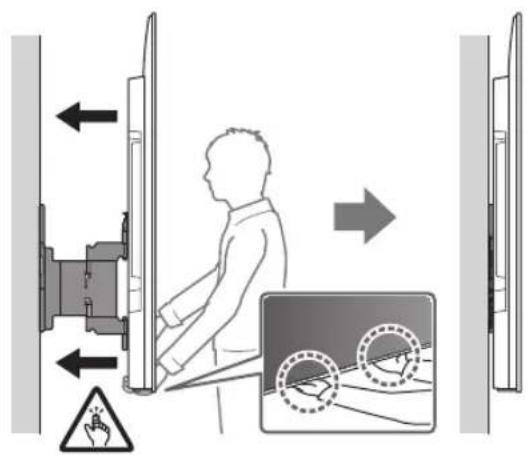

5 Pour déplacer le téléviseur, saisissez-le fermement par sa base. Remarque

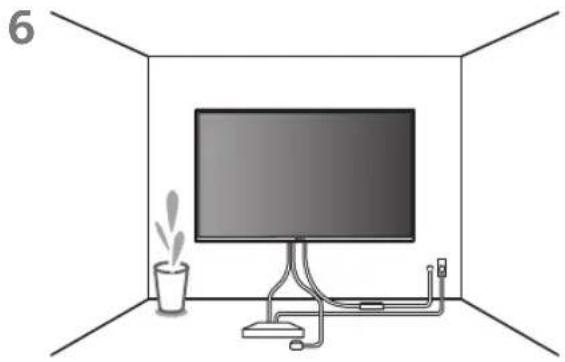

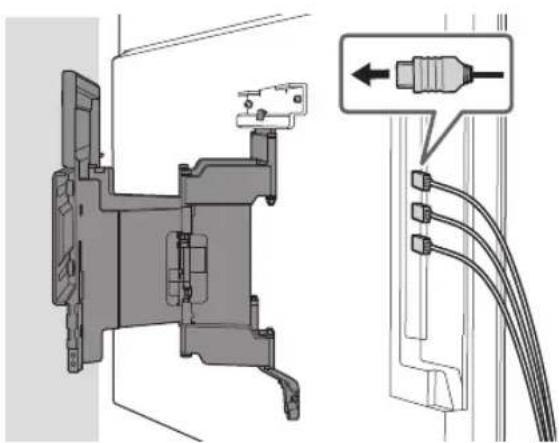

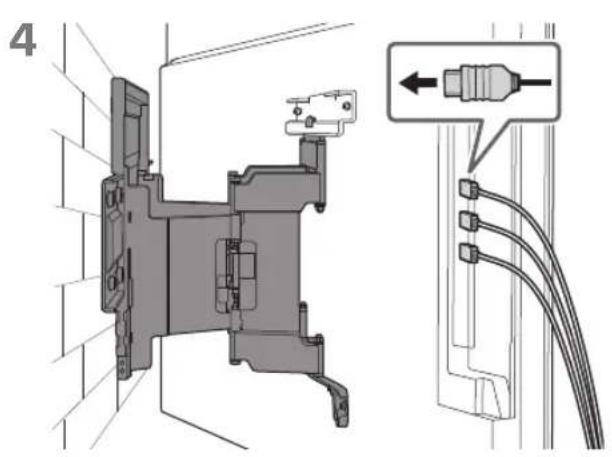

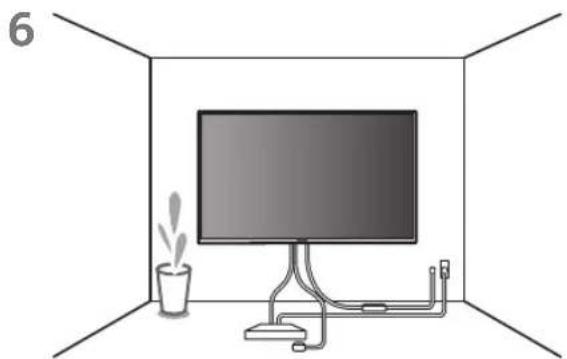

Le téléviseur peut ne pas être rapproché du mur selon le type et le nombre de câbles qui y sont fixés. Ce n’est pas un mauvais fonctionnement.

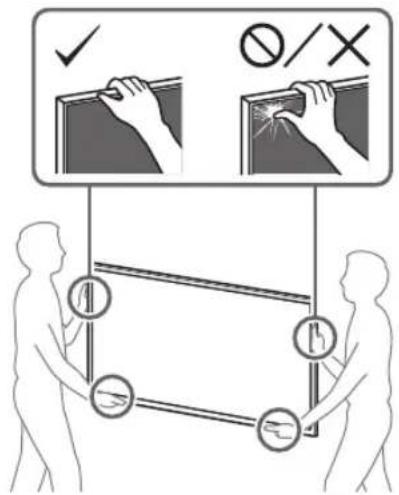

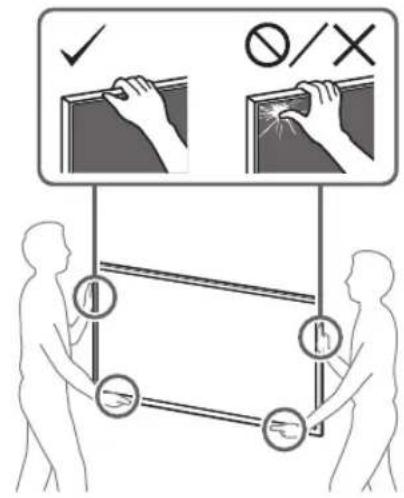

La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 189,3 cm (75 pouces) et plus) est nécessaire pour le transport des téléviseurs de grande taille (sauf l’Égypte). La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 75 pouces (189,3 cm) et plus) est nécessaire pour le transport des téléviseurs de grande taille (Égypte uniquement).− 18 (FR) − Vérification de l’achèvement de l’installation Vérifiez les points suivants.

Le cordon et le câble ne sont pas tordus ou coincés. AVERTISSEMENT Si le cordon d’alimentation CA ou autre n’est pas correctement installé, un court-circuit pourrait survenir et provoquer un incendie ou l’électrocution. Pour votre sécurité, vérifiez que l’installation est effectuée complètement. Informations complémentaires Lors du retrait du téléviseur, inversez la procédure d’installation décrite précédemment. AVERTISSEMENT La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 189,3 cm (75 pouces) et plus) est nécessaire pour le transport des téléviseurs de grande taille (sauf l’Égypte). La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 75 pouces (189,3 cm) et plus) est nécessaire pour le transport des téléviseurs de grande taille (Égypte uniquement). Spécifications WM1

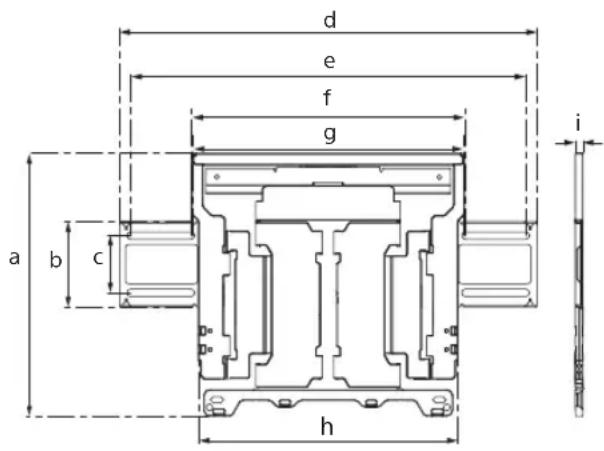

Dimensions : (Environ) [mm] a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11 Poids (base seule) : (Environ) [kg] 3,0 La conception et les spécifications sont sujettes à modification sans préavis.− 19 (FR) −

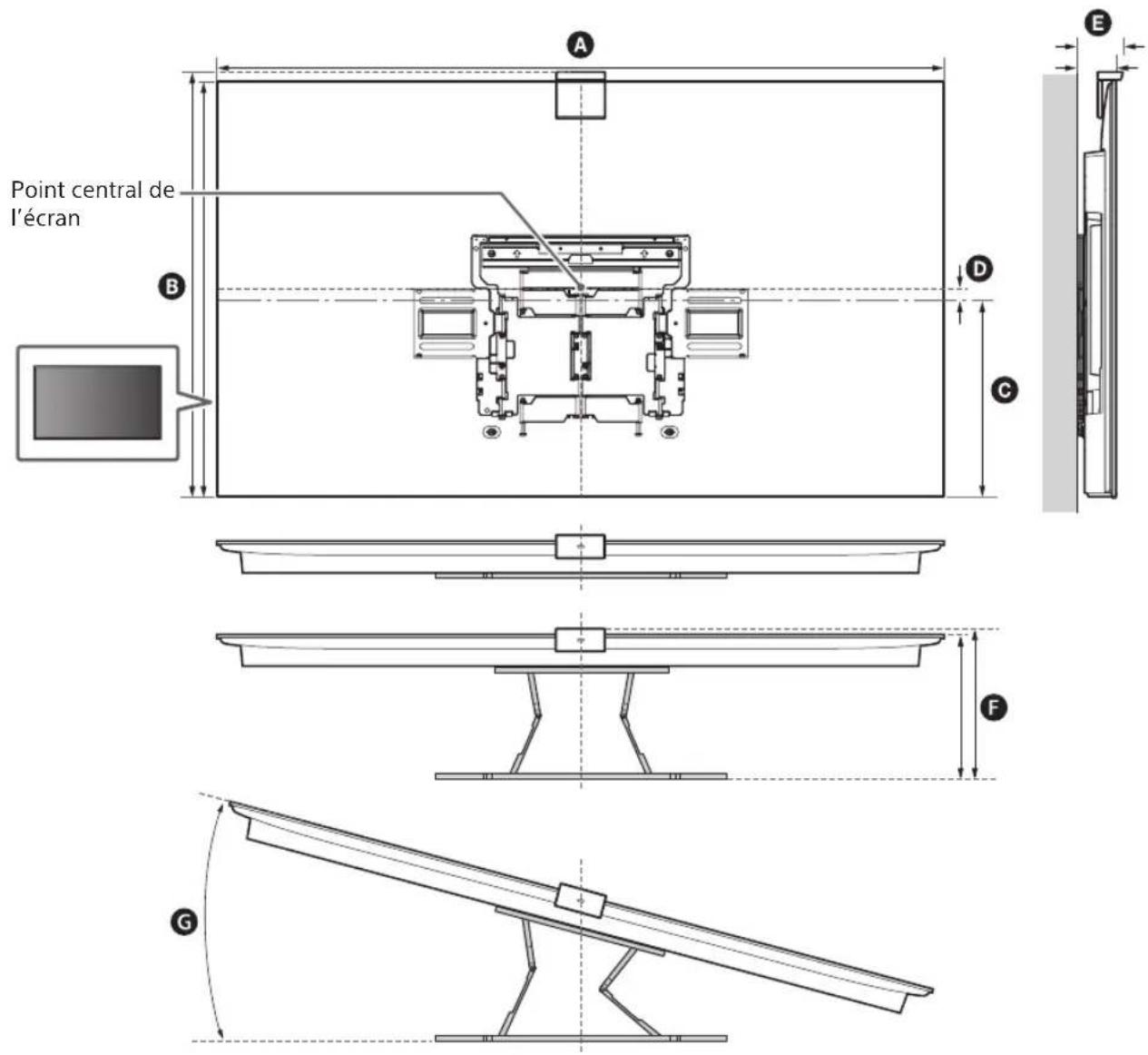

Références Mesures pour l’installation d’un support de fixation murale sur le mur Les valeurs indiquées dans le tableau peuvent être légèrement différentes selon l’installation. Point central de l’écran Avec caméra (mm) Nom du modèle

• (Environ) Sans caméra (mm) Nom du modèle
