XR77A80L - Tivi SONY - Hướng dẫn sử dụng miễn phí

Loại sản phẩm	TV OLED
Thương hiệu	Sony
Model	XR77A80L
Kích thước màn hình	77 inch (195,6 cm)
Độ phân giải	4K Ultra HD (3840 x 2160 pixels)
Công nghệ hiển thị	OLED
Bộ xử lý	Cognitive Processor XR
Hệ điều hành	Google TV
Định dạng HDR	Dolby Vision, HDR10, HLG
Kết nối	4 x HDMI (2.1), 2 x USB, Ethernet, Wi-Fi, Bluetooth
Công suất âm thanh	20 W + 20 W (2 loa)
Mức tiêu thụ điện (điển hình)	Khoảng 400 W
Tiêu thụ khi chờ	Dưới 0,5 W
Trọng lượng (không kèm chân đế)	Khoảng 35 kg
Trọng lượng (có chân đế)	Khoảng 36 kg
Kích thước (không kèm chân đế, R x C x S)	172,2 x 99,8 x 6,6 cm
Kích thước (có chân đế, R x C x S)	172,2 x 101,3 x 34,0 cm
Tương thích gắn tường	VESA 300 x 300 mm (giá đỡ SU-WL850)
Phụ kiện kèm theo	Điều khiển từ xa, pin, chân đế bàn, hướng dẫn lắp đặt
An toàn	Nên lắp đặt bởi chuyên gia; nam châm bên trong, không chặn các khe thông gió

Câu hỏi thường gặp - XR77A80L SONY

Kích thước màn hình của Sony XR77A80L là bao nhiêu?

Sony XR77A80L có màn hình OLED 77 inch (đường chéo 195,6 cm).

TV có tương thích với gắn tường không?

Có, TV tương thích với giá treo tường Sony SU-WL850. Việc lắp đặt phải được thực hiện bởi chuyên gia được ủy quyền vì lý do an toàn.

Độ phân giải của TV là bao nhiêu?

Độ phân giải là 4K Ultra HD (3840 x 2160 pixel), mang lại hình ảnh sắc nét và chi tiết.

TV hỗ trợ những định dạng HDR nào?

TV hỗ trợ Dolby Vision, HDR10 và HLG để tối ưu màu sắc và độ tương phản.

TV có bao nhiêu cổng HDMI?

TV có 4 cổng HDMI (bao gồm 2.1) để kết nối các thiết bị ngoài như máy chơi game hoặc đầu đọc Blu-ray.

Trọng lượng của TV không kèm chân đế là bao nhiêu?

Trọng lượng TV không kèm chân đế khoảng 35 kg. Nên di chuyển TV với hai người.

Làm thế nào để vệ sinh màn hình OLED?

Sử dụng khăn mềm và khô (sợi nhỏ) để lau màn hình. Không bao giờ dùng hóa chất hoặc nước trực tiếp lên màn hình.

TV có tương thích với trợ lý giọng nói không?

Có, nhờ Google TV, bạn có thể sử dụng Google Assistant tích hợp để điều khiển TV bằng giọng nói.

Các biện pháp an toàn khi lắp đặt treo tường là gì?

Việc lắp đặt phải được thực hiện bởi thợ lắp đặt được ủy quyền. Tường phải chịu được ít nhất sáu lần trọng lượng TV. Sử dụng vít và phụ kiện phù hợp với loại tường.

Phải làm gì nếu điều khiển từ xa không hoạt động?

Kiểm tra pin (loại AAA) và đảm bảo chúng được lắp đúng. Nếu vẫn không hoạt động, đặt lại điều khiển bằng cách tháo pin và nhấn nút bất kỳ trong 3 giây.

HƯỚNG DẪN NGƯỜI DÙNG XR77A80L SONY

Thông tin Lắp đặt dành cho Giá đỡ Treo tường Sony (SU-WL850)

Các model được hỗ trợ*:

* Trong tên model thực tế, "x"/"xx" thể hiện các số hiệu và/hoặc ký tự dành riêng cho từng model.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Với khách hàng

Để bảo vệ sản phẩm và vì lý do an toàn, Sony khuyến cáo ràng việc lắp đặt TV phải do đại lý Sony hoặc các đại lý được ủy quyền của Sony tiến hành. Không nên cố tự lắp đặt sản phẩm.

Với các đại lý và nhà thầu Sony

Hết sức lưu ý tới an toàn trong quá trình lắp đặt, bảo dưỡng định kỳ và kiểm tra sản phẩm.

Cần có đủ chuyên môn để lắp đặt sản phẩm này, đặc biệt khi xác định độ bền của tường để chịu được trọng lượng của TV. Đảm bảo giao việc lắp đặt sản phẩm này trên tường cho đại lý hoặc nhà thầu được cấp phép của Sony và đặc biệt chú ý đến an toàn trong quá trình lắp đặt. Sony sẽ không chịu trách nhiệm với bất cứ hỏng hóc hay chấn thương nào do việc lắp đặt sai hoặc lắp đặt không đúng chuẩn gây ra.

Để lắp đặt an toàn và chính xác, hãy làm theo Hướng dẫn Sử dụng Giá đỡ Treo tưởng, Hướng dẫn cải đặt TV và các chỉ dẫn trong sách hướng dẫn này.

Giá dỗ Treo tuòng

Về sự an toàn

Cảm on bạn vì đã mua sản phẩm này.

Với khách hàng

Lắp TV In tương

CẦNH BÁO

YÊU CẦU LÁP ĐẠT CHUYÊN NGHIỆP

Sàn phẩm này chỉ được lắp đặt bởi thợ lắp đặt có chuyên môn, được đào tạo để xác định sức bền chịu được trọng lượng TV của tưởng. Nếu không được có định chắc chắn trong khi lắp đặt, TV có thể bị rơi và gây thương tích nghiêm trọng. Sony sẽ không chịu trách nhiệm với bất cứ hỏng học hay chắn thương nào do việc lắp đặt sai hoặc lắp đặt không đúng chuẩn gây ra hoặc lắp đặt sản phẩm không được chỉ định. Quyền pháp định của quỹ khách (nếu có) không bị ảnh hưởng.

Dành cho Đại lý của Sony

Cần người có kỹ thuật chuyên môn để lắp đặt sản phẩm này. Phải đọc kỹ sách hướng dẫn sử dụng này để tiến hành lắp đặt một cách an toàn. Sony sẽ không chịu trách nhiệm với bắt cứ hồng hóc hay chắn thương nào do việc lắp đặt sai hoặc lắp đặt không đúng chuẩn gây ra. Hây đưa tài liệu này cho khách hàng sau khi lắp đặt.

Sách hướng dẫn sử dụng này trình bày việc sử dụng sản phẩm đúng cách và những cảnh báo quan trọng cần thiết để phòng ngừa tai nạn. Bạn có trách nhiệm đọc, hiểu rõ và tuần thủ tất cả các chỉ dẫn trong sách hướng dẫn sử dụng này. Việc không tuân thủ có thể dẫn đến thương tích hoặc thiệt hại tài sản nghiệm trọng, và có thể làm mất hiệu lực bảo hành. Giữ lại hướng dẫn sử dụng này để tham khảo về sau.

Các sản phẩm của Sony được thiết kế với lưu ý về sự an toàn. Tuy nhiên, nếu các sản phẩm được sử dụng không đúng cách, có thể dẫn đến thương tích nghiêm trọng do cháy, điện giật, đồ hoặc rơi sản phẩm. Phải tuân thủ các cánh báo về an toàn để phòng ngừa những tai nạn như vậy.

LU'U Ý

Các sản phẩm được chỉ định

Giá dỡ Treo tưởng này được thiết kế để sử dụng cùng các sản phẩm được chỉ định cho các TV. Đối với TV, hãy xem Hướng dẫn Tham khảo để xác minh có thể sử dụng Giá dỡ Treo tưởng.

Với khách hàng

CẦNH BÁO

Nếu không tuân thủ những cảnh báo sau, có thể dẫn đến thương tích nghiêm trọng hoặc tử vong do cháy, điện giật hoặc roi sản phẩm.

Phải ký hợp đồng phụ về lắp đặt với các nhà thầu được cấp phép và không để trẻ nhỏ lại gần trong quá trình lắp đặt.

Nếu Giá đỡ Treo tưởng hoặc TV không được lắp đặt đúng cách, các tai nạn sau có thể xảy ra. Phải để các nhà thầu được cấp phép thực hiện việc lắp đặt.

• TV có thể bị rơi và gây ra thương tích nghiêm trọng như thâm tím hoặc gây xương.
• Nếu tưởng để lắp đặt Giá đỡ Treo tưởng không ổn định, không bằng phẳng hoặc không vuống góc với sản nhà, thiết bị có thể bị rơi và gây ra thương tích hoặc thiết hại tài sản. Tường phải có khả năng chịu được trọng lượng tối thiểu gắp sâu lần trọng lượng TV. (Tham khảo trọng lượng của TV trong Hướng dẫn Tham khảo.)
• Nếu lắp đặt Giá dỡ Treo tưởng trên tưởng không đủ vững chắc, thiết bị có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản.

Phải ký hợp đồng phụ về việc di chuyển hoặc tháo dở TV với các nhà thầu được cấp phép.

Nếu việc vận chuyển và tháo dỡ TV do người khác không phải nhà thầu được cấp phép tiến hành, TV có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản. Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 189,3 cm (75 inch) trở lên) (ngoại trừ Ai Cập). Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 75 inch (189,3 cm) trở lên) (chỉ áp dụng với Ai Cập).

Không tháo vít v.v... sau khi lắp TV.

Nếu bạn làm như vậy, TV có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản.

Không thay đổi các bộ phận của Giá đỡ Treo tường.

Nếu bạn tháo hoặc thay đổi, Giá đỡ Treo tường có thể bị rơi và gây ra thương tích hoặc thiết hại tài sản.

Không Treo bất kỳ thiết bị nào khác với sản phẩm được chỉ định.

Giá dỡ Treo tưởng này chỉ được thiết kế để sử dụng với sản phẩm được chỉ định. Nếu bạn treo thiết bị khác với sản phẩm được chỉ định, giá treo có thể bị rơi hoặc vỡ và có thể gây thương tích hoặc thiết hại tài sản.

Không đặt vật nặng nào khác ngoài TV lên trên Giá đỡ Treo tượng. Không lắc TV sang trái/ phải, lên/xuống.

Nếu bạn làm như vậy, TV có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản.

Không dưa hoặc treo các đồ vật lên TV.

Không dựa hoặc treo các đồ vật lên TV vì TV có thể rơi vào bạn và gây ra thương tích nghiêm trọng.

LU'U Y

Nếu không tuân thủ các cảnh báo sau, có thể xảy ra thương tích hoặc thiệt hại tài sản.

• Cẩn thận không để ngón tay bạn bị kép khi đang thao tác Giá dỡ Treo tưởng hoặc xoay TV.
• Giữ TV cần thận và không để TV va chạm vào mọi người xung quanh trong khi xoay TV.
• Bảo đảm rằng bạn đặt các chi tiết chưa dùng ở nơi an toàn để sử dụng sau. Để xa tầm tay của trẻ em.

Không tác động lực quá mạnh lên sản phẩm trong quá trình lau hoặc bảo dưỡng.

Không tác động lực quá mạnh lên phía trên của TV. Nếu bạn làm như vậy, TV có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản.

Không đặt sản phẩm này gần các thiết bị y tế.

Sản phẩm này (bao gồm phụ kiện) có (nhiếu) nam châm có thể gây nhiều máy trợ tìm, van shunt được lập trình để điều trị bệnh não ứng thủy, hay các thiết bị y tế khác. Không đặt sản phẩm này gần những người sử dụng các thiết bị y tế như thế. Tham khảo ý kiến bắc sĩ của bạn trước khi dùng sản phẩm này nếu bạn có sử dụng bất kỳ thiết bị y tế nào.

Tránh xa tầm tay trẻ em hoặc những người cần được giám sát.

Sân phẩm này (bao gồm phụ kiện) có (nhiếu) nam châm. Nuốt (nh{iều}) nam châm có thể gây tổn hại nghiêm trọng, như mắc nghẹn hoặc tổn thương ruột. Nếu nuốt phải (một hay nhiều) nam châm, hãy tham khảo ý kiến bác sĩ ngay lập tức.

Cảnh báo

• Nếu bạn sử dụng TV được lắp đặt trên Giá đỡ Treo tưởng trong một thời gian dài, tưởng phía sau hoặc phía trên TV có thể bị bạc màu hoặc giấy dán tưởng có thể bị bong ra, lũy thuộc vào vật liệu của tưởng.
• Nếu bạn tháo Giá dỡ Treo tưởng sau khi lắp đặt vào tưởng, trên tưởng sẽ còn lại các lỗ bất vít.
• Không sử dụng Giá dỡ Treo tưởng ở nơi Giá dỡ Treo tưởng phải chịu dao động cơ học.

Lắp đặt Giá đỡ Treo tường

Dành cho Đại lý của Sony

CÀNH BÁO

Các hướng dẫn sau đây chỉ dành cho các đại lý của Sony. Đảm bảo đọc các lưu ý về an toàn được mô tả phía trên và đặc biệt chú ý tới sự an toàn trong quá trình lắp đặt, bảo trì và kiểm tra sản phẩm này.

Không lắp đặt Giá đỡ Treo tưởng trên bề mặt tưởng mà các góc hoặc cạnh của TV nhỏ ra khởi bề mặt tưởng.

Không lắp đặt Giá đỡ Treo tưởng trên bề mặt tưởng như cột, mà các góc hoặc cạnh của TV nhỏ ra khởi bề mặt tưởng. Nếu người hoặc đồ vật nào đó va vào góc hoặc cạnh nhỏ ra của TV, có thể gây ra thương tích hoặc thiết hại tài sản.

Không lắp đặt TV bên trên hoặc bên dưới điều hoà nhiệt độ.

Nếu TV tiếp xúc với lỗ rò nước hoặc luồng không khí từ điều hoà nhiệt độ trong thời gian dài, có thể dẫn đến cháy, diện giật hoặc hỏng TV.

Đảm bảo lắp đặt chắc chấn Giá đỡ Treo tường vào tường theo các hướng dẫn trong sách hướng dẫn sử dụng này.

Nếu bắt ký vít nào bị lỏng hoặc roi ra, Giá đỡ Treo tưởng có thể bị roi và gây ra thương tích hoặc thiệt hại tài sản. Phải sử dụng vít phù hợp với vật liệu của tưởng và lắp chặt thiết bị bằng cách dùng 4 vít đường kính 8 mm (hoặc tương đương).

Phải sử dụng vít đi kèm và các phụ kiện đúng theo các hướng dẫn đã nêu trong sách hướng dẫn sử dụng này. Nếu bạn sử dụng các bộ phận thay thế, TV có thể bị rơi và gây ra thương tích cho người hoặc hồng hóc TV.

Đảm bảo lắp giá đỡ đúng cách theo quy trình được hướng dẫn được giải thích trong sách hướng dẫn sử dụng này.

Nếu bất kỳ vít nào bị lòng hoặc rơi ra, TV có thể bị rơi và gây ra thương tổn thể chất đối với ai đó hoặc hư hại đối với TV.

Phải vận chặt các vít vào vị trí được chỉ định.

Nếu bạn không làm như vậy, TV có thể bị rơi và gây thương tích cho người hoặc hỏng TV.

Cần thận đề TV không bị va chạm trong quá trình lắp đặt.

Nếu TV bị va chạm, thiết bị có thể bị rơi hoặc vỡ. Việc này có thể gây ra thương tích.

Phải lắp đặt TV trên tường vuông góc và phẳng.

Nếu không làm như vậy, TV có thể rơi và dẫn đến thương tích.

Sau khi lắp đặt TV đúng cách, hãy cố định các cấp đúng cách.

Nếu cáp gây vướng viu cho người hoặc đồ vật, việc này có thể gây ra thương tích hoặc hư hại đối với TV.

Không được đề cho dây nguồn AC hoặc cáp nối bị bó kép.

Nếu dây nguồn AC hoặc cấp nôi bị bó kép giữa thiết bị và tưởng hoặc bị văn xoắn do lực tác động, dây dẫn điện bên trong có thể bị hồ ra và dẫn đến đoàn mạch hoặc mất điện. Việc này có thể gây ra cháy hoặc điện giật.

Vít cần thiết để vận chặt Giá đỡ Treo tường vào tường không được cung cấp.

Sử dụng vít phù hợp đối với cấu trúc và vật liệu tưởng khi gắn Giá đỡ Treo tưởng.

Trước khi bắt đầu

- Hình minh họa về TV trong sách hướng dẫn này là những ví dụ được sử dụng để cung cấp giải thích rõ ràng về hoạt động. Vì lý do này, nên các hình minh họa có thể khác với TV thực tế của bạn.

Tường của bạn xây bằng gì?

Trước tiên, hãy kiểm tra loại tường sẽ lắp TV.

Tường thạch cao có các khung thanh đúng

Cảnh báo

• Độ dày tối đa của tường không tô: 16 mm.
• Đảm bảo kích cỡ của thanh đúng gỗ bên trong ít nhất là 51 mm × 102 mm đối với loại thường hoặc 38 mm × 89 mm đối với loại danh nghĩa.
• Chừa khoảng hồ ngang tối thiểu 406 mm giữa các vít.

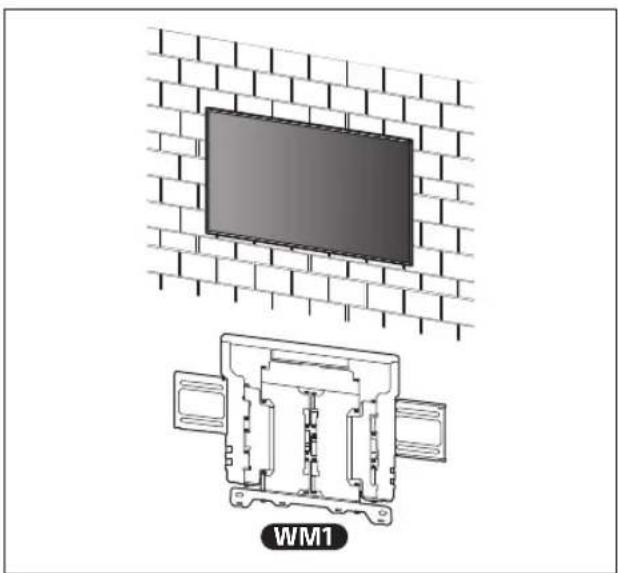

Bê tông cứng hoặc khối bê tông

Cảnh báo

• Gắn Giá dỡ Treo tưởng trực tiếp lên tưởng bê tông đúc.
• Đảm bảo độ dày của tường bê tông đúc ít nhất là 203 mm.
• Đảm bảo kích cỡ của mỗi viên gạch không nung ít nhất là 203 mm × 203 mm × 406 mm.

Kiểm tra các bộ phận

Được cung cấp cùng với SU-WL850

- Xác minh răng tất cả các bộ phận được bao gồm.

WM1 (×1)

Cung cấp kèm theo TV

Phụ kiện treo tưởng VS (×4)*

* Chỉ dành cho một số khu vực/quốc gia/model.

Chuẩn bị lắp đặt

• Cảm sẵn Hướng dẫn Tham khảo và Hướng dẫn cải đặt của TV trên tay trước khi lắp đặt.
  • Xác nhận vị trí lắp đặt TV của bạn.
• Chuẩn bị bốn con vít có đường kính 8 mm và bốn gioăng (không được cung cấp). Chọn các vít phù hợp với vật liệu tường.
• Chuẩn bị các công cụ sau:

*1
		5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	*48 mm × 60 mm	*4

*1 Chỉ dành cho tưởng thạch cao có các khung thanh đúng

*2 Chỉ dành cho bê tông cứng hoặc khối bê tông
*3 Tùy thuộc vào model
*4 Hây cần thận khi chọn vít và vòng đệm

Vòng dêm ≤7,5 mm

A Lắp Giá đỡ Treo tường lên tường thạch cao có các khung thanh đúng

Lắp Giá đỡ Treo tường lên tường

1 Xác định vị trí lắp đặt.

Đảm bảo ràng tưởng có đủ không gian cho TV và có thể đỡ được tối thiểu sáu lần trọng lượng TV.

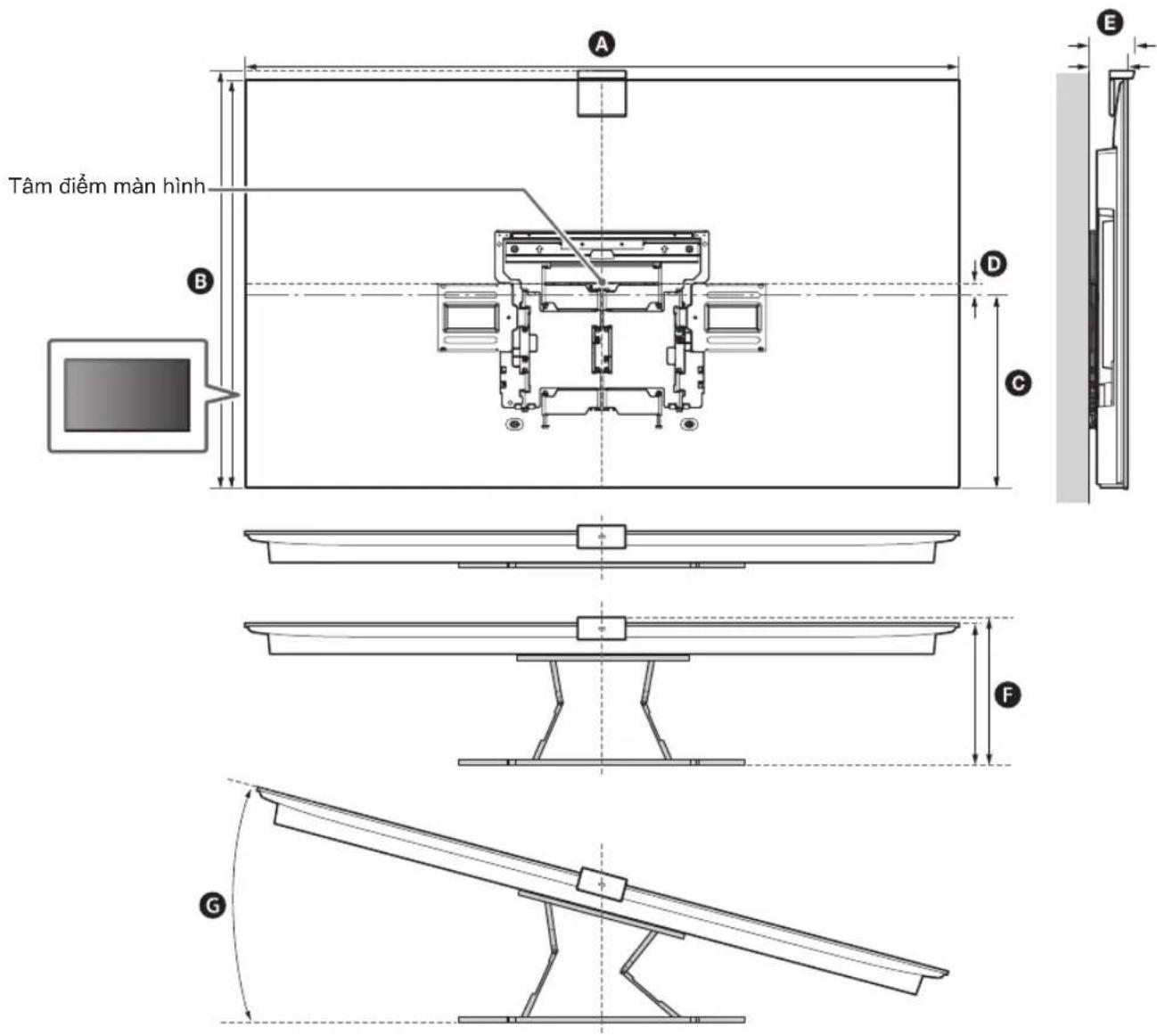

• Tham khảo mục “Đo để lắp đặt Giá dỡ Treo tưởng trên tưởng” ở trang 18.
• Tham khảo Hướng dẫn tham khảo của TV để biết trọng lượng của TV.

Lưu ý

• Khi TV được lắp đặt trên tưởng, phía trên của TV hơi nghiêng về phía trước.
• Chứng tôi khuyến bạn nên kiểm tra vị trí TV từ nơi ngồi xem.

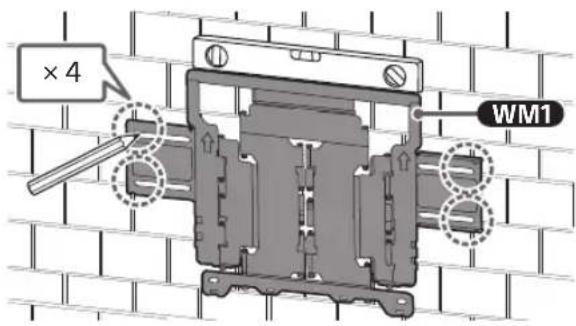

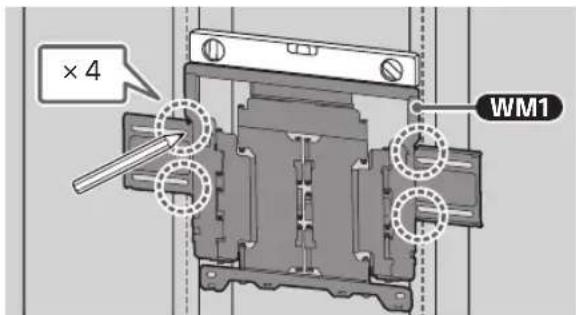

3 Điều chỉnh WM1 với tưởng và đánh dấu bốn điểm thẳng với các khung thanh đúng.

× 4 WM1

Luru y

- Sử dụng thước đo để kiểm tra xem WM1 đã thăng chưa.

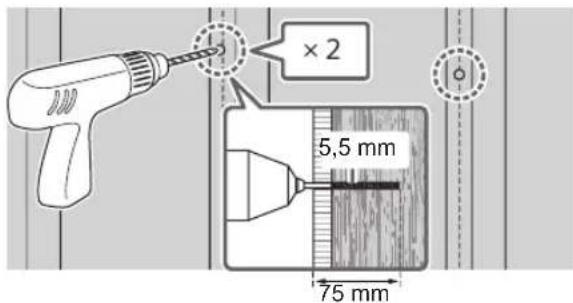

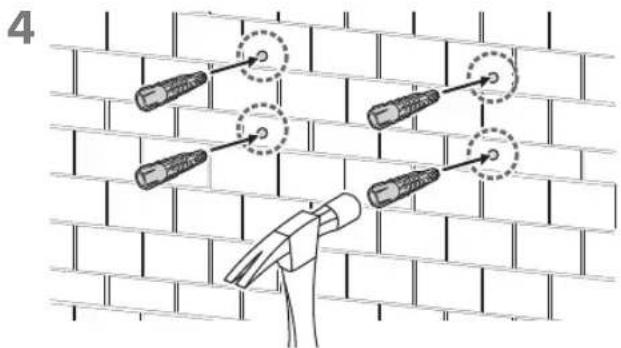

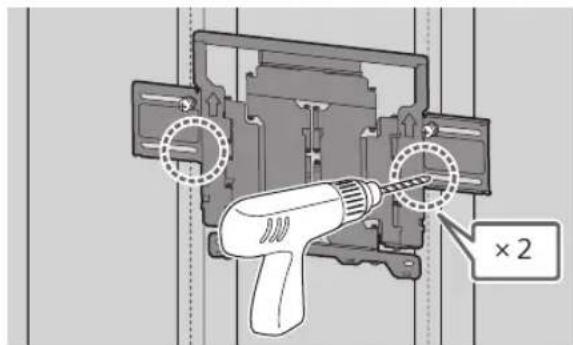

4 Khoan các lỗ thử phía trên lên các điểm đánh dấu.

Đảm bảo vị trí trên tường để khoan các lỗ đủ chắc chắn để đỡ trọng lượng ít nhất gáp sáu lần so với TV.

×2 5,5 mm 75 mm

Luru y

- Các lỗ thử phải được khoan tới độ sâu 75 mm, dùng mũi khoan có đường kính 5,5 mm.

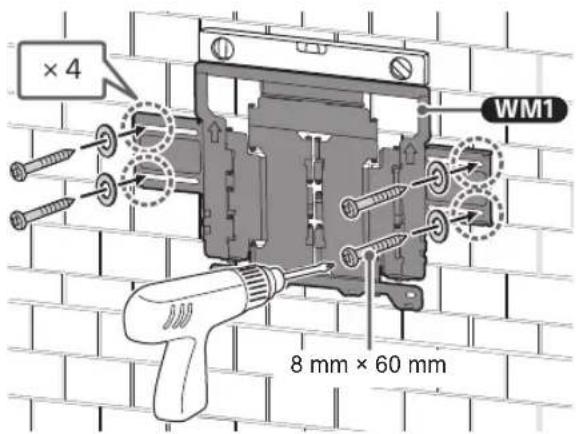

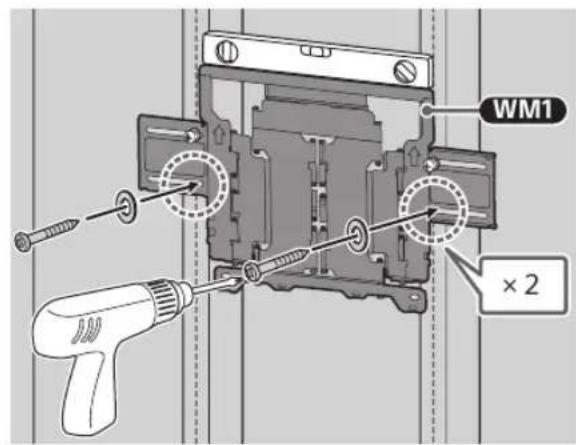

5 Lắp WM1 lên tương bằng các con vít (không được cung cấp) và vòng đệm phù hợp (không được cung cấp).

×2 8 mm × 60 mm WM1

Lưu ý

- Sử dụng thước đo để kiểm tra xem WM1 đã thăng chưa.

Cảnh báo

- Không tiết quá chất vít gỗ 8 mm × 60 mm. Siết không đúng cách có thể làm giảm lực giữ của vít gỗ 8 mm × 60 mm.

6 Khoan các lỗ thử phía dưới lên các điểm đánh dấu. (Tham khảo bước 4 về hướng dẫn khoan.)

× 2

7 Lắp vít và vòng đệm phù hợp vào lỗ.

WM1 ×2

Luru y

- Sử dụng thước đo để kiểm tra xem WM1 đã thăng chưa.

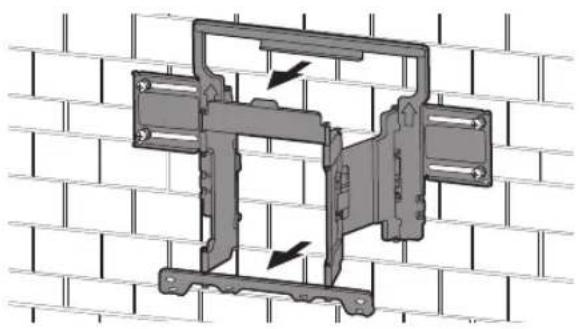

8 Kéo giá đỡ đến hết.

- Bảo đảm cất giữ các ốc vít đã tháo ra và các bộ phận không sử dụng ở nơi an toàn, xa tầm tay của trẻ em.

No/X

Lắp TV lên tương từ thùng carton\*

* Chỉ dành cho một số khu vực/quốc gia/model.

1 Tháo vít khởi mặt sau của TV.

2 Gắn phụ kiện treo tưởng VS (được cung cấp kèm theo TV) vào mặt sau của TV (gắn song song với tưởng).

1,5 N·m {15 kgf·cm} VS

Lưu ý

- Lưu ý tiết chặt phụ kiện treo tường VS khi gắn vào TV. Chỉ sử dụng tuốc nợ vít có đầu đệt để lắp phụ kiện treo tường VS. Dùng dụng cụ khác có thể dẫn đến tiết phụ kiện treo tường VS quá mạnh và làm hồng TV.

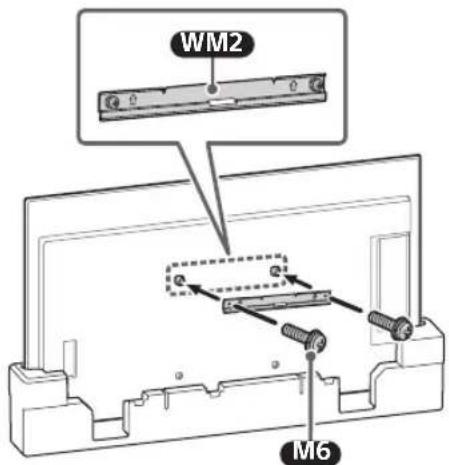

3 Gắn WM2 vào TV bằng M6.

WM2 M6

Lắp TV lên tương từ Bộ để bàn

1 Tháo nắp đây đầu cực.

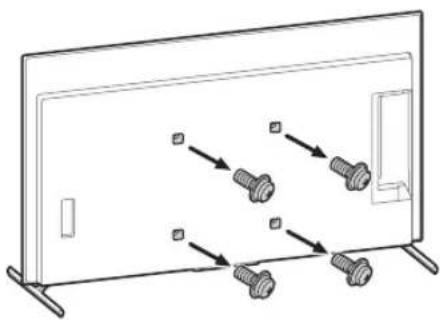

2 Tháo vít khởi mặt sau của TV.

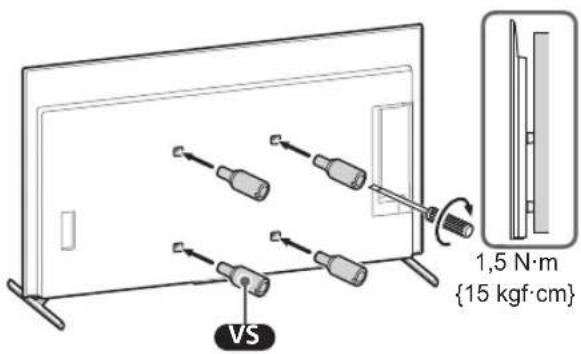

3 Gắn phụ kiện treo tưởng VS (được cung cấp kèm theo TV) vào mặt sau của TV (gắn song song với tưởng).

1,5 N·m {15 kgf·cm} VS

Luru y

- Lưu ý tiết chất phụ kiện treo tưởng VS khi gắn vào TV. Chỉ sử dụng tuốc nơi vít có đầu đệt để lắp phụ kiện treo tưởng VS. Dùng dụng cụ khác có thể dẫn đến tiết phụ kiện treo tưởng VS quá mạnh và làm hồng TV.

4 Gắn WM2 vào TV bằng M6.

WM2 M6

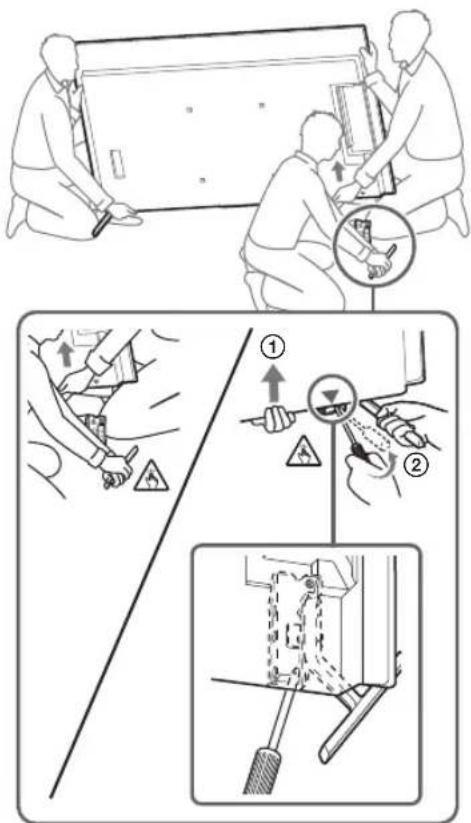

5 Tháo Bệ để bàn ra khởi TV.

- Tháo từng bên của Bộ để bàn. Giữ Bộ để bàn chắc chắn bằng cả hai tay trong khi người còn lại nâng TV lên.

- Thực hiện lại bước trước và tháo một bên của Bộ để bàn.

Luyý

• Cần ba người trở lên để tháo Bộ để bàn.
- Cẩn thận không dùng lực quá mạnh khi tháo Bộ để bàn khởi TV vi có thể khiến TV bị rơi, gây thương tích hoặc hư hỏng đối với TV.
• Cẩn thận khi thao tác với Bộ để bàn để tránh làm hư hỏng TV.
• Cẩn thận khi nâng TV vì trong quá trình tháo, Bệ để bàn có thể bị lật và gây thương tích.
• Cẩn thận khi tháo Bệ để bàn khởi TV để không bị rơi và gây hư hỏng bề mặt đặt TV.

Lắp đặt TV lên tương

∅/X

1

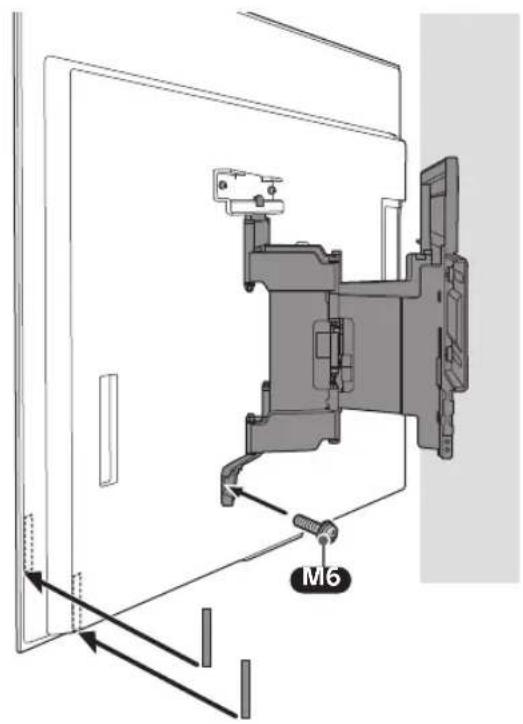

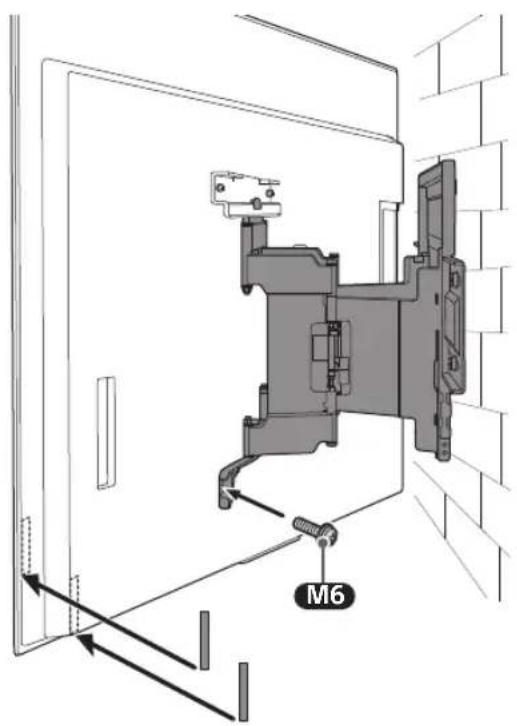

3 Siết vít vào phần bên trái và bên phải của Giá đỡ Treo tượng bằng M6 và gắn WM3.

Lưu ý

- Không gắn WM3 trên nhân.

M6 WM3

M6

4

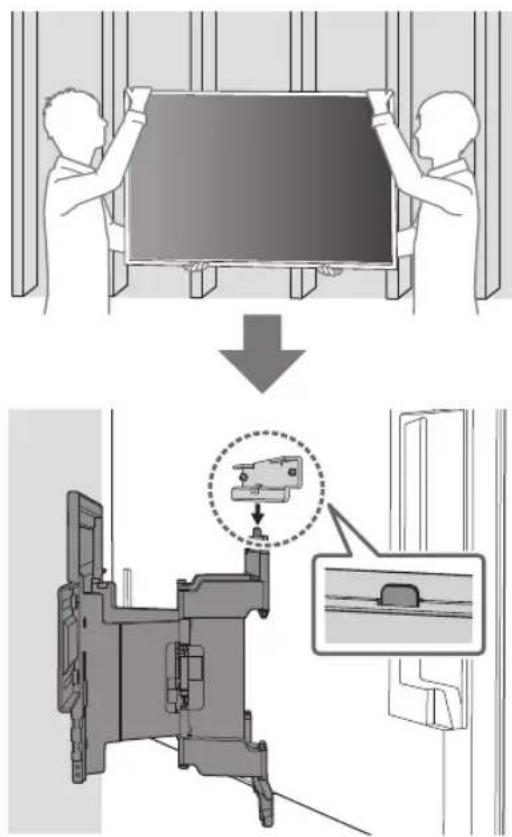

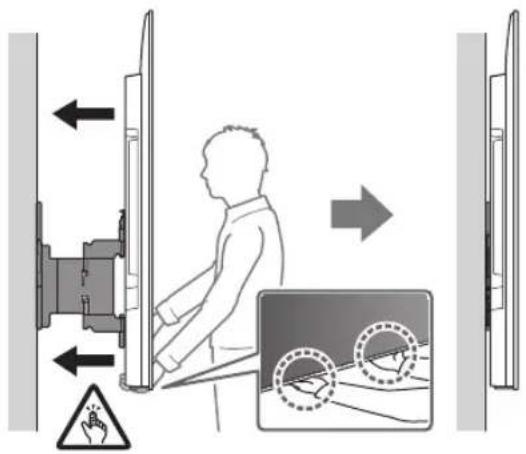

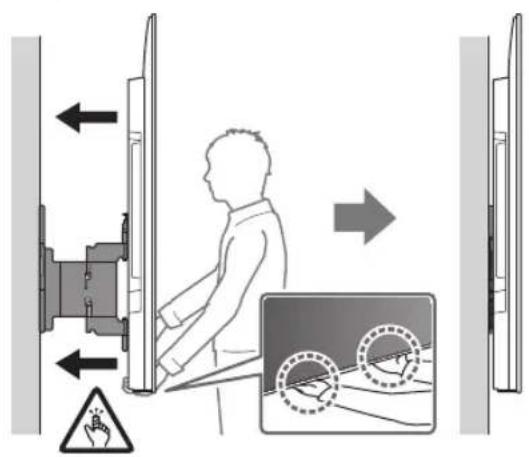

Khi di chuyển TV, giữ chắc dưới đáy.

- TV có thể không di chuyển đến gần tưởng tùy thuộc vào loại và số lượng cấp được gắn. Đây không phải là sự cố.

6

- Đế di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 189,3 cm (75 inch) trở lên) (ngoại trừ Ai Cập). - Đế di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 75 inch (189,3 cm) trở lên) (chỉ áp dụng với Ai Cập).

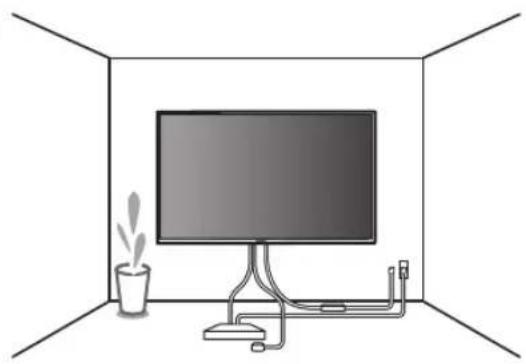

Xác nhận hoàn thành việc lắp đặt

Kiểm tra các điểm sau.

- Dây và cáp không bị vận xoắn hoặc bó kép.

CÀNH BÁO

- Việc đặt dây nguồn, v.v. không phù hợp có thể gây cháy hoặc điện giật do chấp điện. Đảm bảo xác nhận hoàn thành việc lắp đặt một cách an toàn.

Thông tin khác

Khi tháo TV, hãy đảo ngược quy trình lắp đặt trước đó.

CẢNH BÁO

- Đế di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 189,3 cm (75 inch) trở lên) (ngoại trừ Ai Cập). - Đế di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 75 inch (189,3 cm) trở lên) (chỉ áp dụng với Ai Cập).

B Gắn Giá đỡ Treo tương vào bề tông cứng hoặc khối bề tông

Lắp Giá đỡ Treo tương lên tường

1 Xác định vị trí lắp đặt.

Đảm bảo rằng tương có đủ không gian cho TV và có thể đỡ được tối thiểu sáu lần trọng lượng TV.

• Tham khảo mục “Đo để lắp đặt Giá đỡ Treo tưởng trên tưởng” ở trang 18.
• Tham khảo Hướng dẫn tham khảo của TV để biết trọng lượng của TV.

Luru y

• Khi TV được lắp đặt trên tường, phía trên của TV hơi nghiêng về phía trước.
• Chứng tôi khuyến bạn nên kiểm tra vị trí TV từ nơi ngồi xem.

2 Điều chỉnh WM1 với tương và đánh dấu bốn điểm.

× 4 WM1

Luru y

- Sử dụng thước đo để kiểm tra xem WM1 đã thăng chưa.

3 Khoan các lỗ thử lên các điểm đánh dấu.

Đảm bảo vị trí trên tường để khoan các lỗ đủ chắc chắn để đỡ trọng lượng ít nhất gáp sáu lần so với TV.

× 4 10 mm 75 mm

Luru y

- Các lỗ thử phải được khoan tới độ sâu 75 mm, dùng mũi khoan có đường kính 10 mm.

4

5 Lắp WM1 lên tương bằng các con vít (không được cung cấp) và vòng đêm phù hợp (không được cung cấp).

× 4 WM1 8 mm × 60 mm

Luru y

- Sử dụng thước đo để kiểm tra xem WM1 đã thăng chưa.

Cảnh báo

- Không tiết quá chất vít gỗ 8 mm × 60 mm. Siết không đúng cách có thể làm giảm lực giữ của vít gỗ 8 mm × 60 mm.

6 Kéo giá dỗ đến hết.

- Bảo đảm cắt giữ các ốc vít đã tháo ra và các bộ phận không sử dụng ở nơi an toàn, xa tầm tay của trẻ em.

∅/X

Lắp TV lên tương từ thùng carton\*

* Chỉ dành cho một số khu vực/quốc gia/model.

1 Tháo vít khởi mặt sau của TV.

2 Gắn phụ kiện treo tường VS (được cung cấp kèm theo TV) vào mặt sau của TV (gắn song song với tường).

VS 1,5 N·m {15 kgf·cm}

Lưu ý

- Lưu ý tiết chặt phụ kiện treo tưởng VS khi gắn vào TV. Chỉ sử dụng tuốc nơi vít có đầu đệt để lắp phụ kiện treo tưởng VS. Dùng dụng cụ khác có thể dẫn đến tiết phụ kiện treo tưởng VS quá mạnh và làm hồng TV.

3 Gắn WM2 vào TV bằng M6.

WM2 M6

Lắp TV lên tương từ Bộ để bàn

1 Tháo nắp đây đầu cực.

2 Tháo vít khởi mặt sau của TV.

3 Gắn phụ kiện treo tưởng VS (được cung cấp kèm theo TV) vào mặt sau của TV (gắn song song với tưởng).

1,5 N·m {15 kgf·cm} VS

Lưu ý

- Lưu ý tiết chặt phụ kiện treo tưởng VS khi gắn vào TV. Chỉ sử dụng tuốc nợ vít có đầu đệt để lắp phụ kiện treo tưởng VS. Dùng dụng cụ khác có thể dẫn đến tiết phụ kiện treo tưởng VS quá mạnh và làm hồng TV.

4 Gắn WM2 vào TV bằng M6.

WM2 M6

5 Tháo Bệ để bàn ra khởi TV.

- Tháo từng bên của Bộ để bàn. Giữ Bộ để bàn chắc chắn bằng cả hai tay trong khi người còn lại nâng TV lên.

- Thực hiện lại bước trước và tháo một bên của Bộ để bàn.

Luyý

•Cần ba người trở lên để tháo Bộ để bàn.
- Cẩn thận không dùng lực quá mạnh khi tháo Bộ để bàn khởi TV vì có thể khiến TV bị rơi, gây thương tích hoặc hư hỏng đối với TV.
• Cẩn thận khi thao tác với Bộ để bàn để tránh làm hư hỏng TV.
• Cẩn thận khi nâng TV vì trong quá trình tháo, Bệ để bàn có thể bị lật và gây thương tích.
• Cẩn thận khi tháo Bệ để bàn khởi TV để không bị rơi và gây hư hỏng bề mặt đặt TV.

Lắp đặt TV lên tương

∅/X

3 Siết vít vào phần bên trái và bên phải của Giá đỡ Treo tượng bằng M6 và gắn WM3.

Luyý

- Không gắn WM3 trên nhân.

M6 WM3

M6

4

5 Khi di chuyển TV, giữ chắc dưới đáy.

- TV có thể không di chuyển đến gần tường tùy thuộc vào loại và số lượng cấp được gắn. Đây không phải là sự cố.

- Đế di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 189,3 cm (75 inch) trở lên) (ngoại trừ Ai Cập).

Đế di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 75 inch (189,3 cm) trở lên) (chỉ áp dụng với Ai Cập).

Xác nhận hoàn thành việc lắp đặt

Kiểm tra các điểm sau.

• Dây và cáp không bị văn xoắn hoặc bó kép.

CẢNH BẢO

- Việc đặt dây nguồn, v.v. không phù hợp có thể gây cháy hoặc điện giật do chấp điện. Đảm bảo xác nhận hoàn thành việc lắp đặt một cách an toàn.

Thông tin khác

Khi tháo TV, hãy đảo ngược quy trình lắp đặt trước đó.

CÀNH BÁO

- Đế di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 189,3 cm (75 inch) trở lên) (ngoại trừ Ai Cập).

Đế di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 75 inch (189,3 cm) trở lên) (chỉ áp dụng với Ai Cập).

Thông số kỹ thuật

WM1

d e f g i a b c h

Kích thước: (Xấp xì) [mm]

a : 354

b : 116

c : 77

d : 563

e : 533

f : 370

g : 368

h : 350

i : 11

Trọng lượng (chỉ chân đế): (Xấp xì) [kg] 3,0

Thiết kế và thông số kỹ thuật có thể thay đổi mà không cần thông báo.

Tài liệu tham khảo

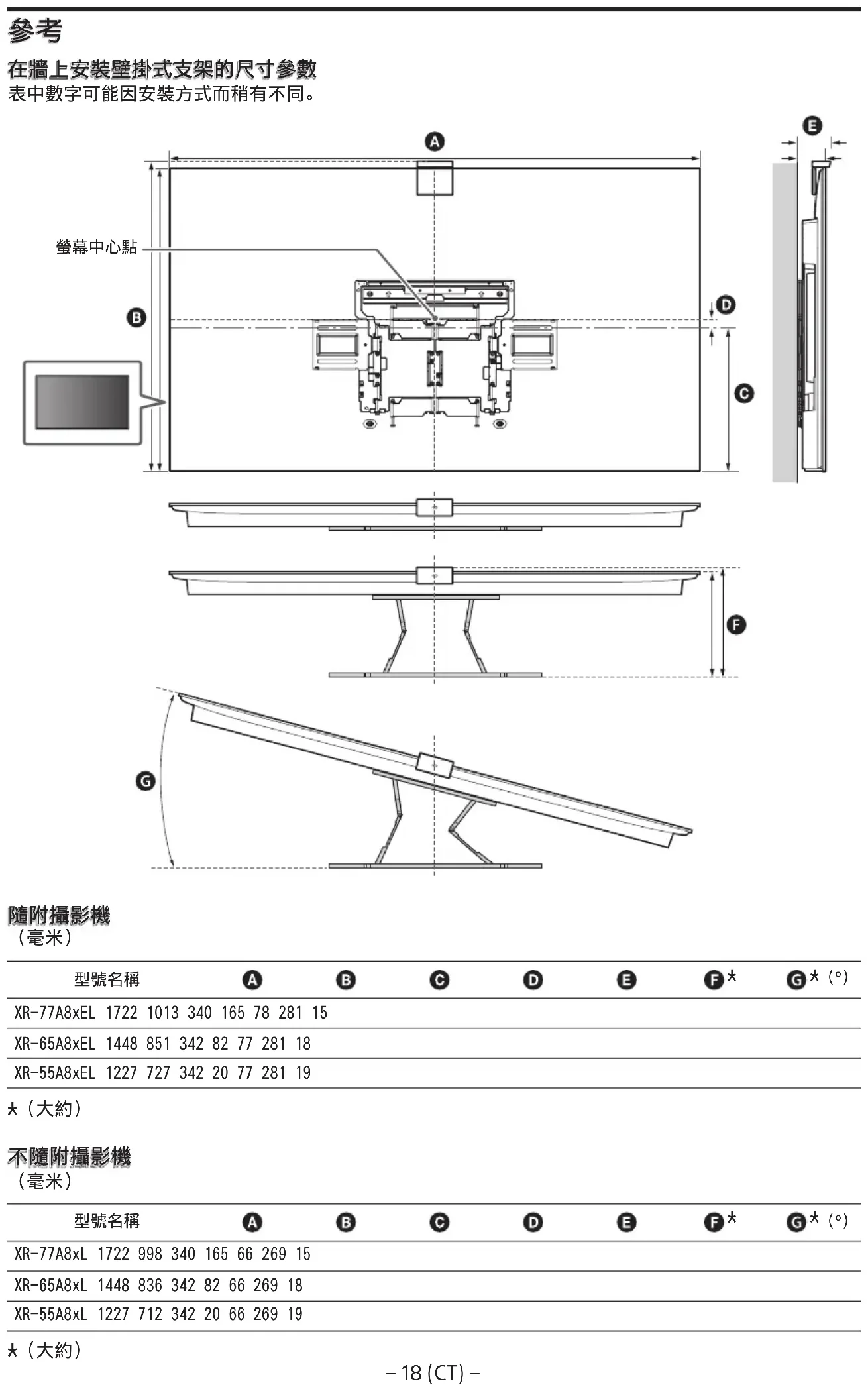

Đo đề lắp đặt Giá đỡ Treo twòng trên twòng

Các con số trong bằng có thể hơi khác tùy vào quá trình lắp đặt.

Có Camera

(mm)

Tên sản phẩm		A			B			C	D	E	F*	G*(°)
XR-77A8xEL	1.722	1.013	340	165	78	281	15
XR-65A8xEL	1.448	851	342	82	77	281	18
XR-55A8xEL	1.227	727	342	20	77	281	19

* (Xâp xǐ)

Không có Camera
(mm)

Tên sản phẩm		A		B		C	D	E	F*	G*(°)
XR-77A8xL	1.722	998	340	165	66	269	15
XR-65A8xL	1.448	836	342	82	66	269	18
XR-55A8xL	1.227	712	342	20	66	269	19

* (Xáp xǐ)
