Тип продукта	OLED телевизор
Бренд	Sony
Модель	XR77A80L
Размер экрана	77 дюймов (195,6 см)
Разрешение	4K Ultra HD (3840 x 2160 пикселей)
Технология дисплея	OLED
Процессор	Cognitive Processor XR
Операционная система	Google TV
Форматы HDR	Dolby Vision, HDR10, HLG
Подключения	4 x HDMI (2.1), 2 x USB, Ethernet, Wi-Fi, Bluetooth
Мощность звука	20 Вт + 20 Вт (2 динамика)
Энергопотребление (типичное)	Около 400 Вт
Потребление в режиме ожидания	Менее 0,5 Вт
Вес (без подставки)	Около 35 кг
Вес (с подставкой)	Около 36 кг
Размеры (без подставки, Ш x В x Г)	172,2 x 99,8 x 6,6 см
Размеры (с подставкой, Ш x В x Г)	172,2 x 101,3 x 34,0 см
Совместимость с настенным креплением	VESA 300 x 300 мм (крепление SU-WL850)
В комплекте	Пульт ДУ, батарейки, настольная подставка, руководство по установке
Безопасность	Рекомендуется установка профессионалом; внутренние магниты, не блокировать вентиляционные отверстия

Часто задаваемые вопросы - XR77A80L SONY

Какой размер экрана у Sony XR77A80L?

Sony XR77A80L имеет OLED-экран размером 77 дюймов (195,6 см по диагонали).

Совместим ли телевизор с настенным креплением?

Да, он совместим с настенным креплением Sony SU-WL850. Установка должна выполняться сертифицированным специалистом в целях безопасности.

Какое разрешение у телевизора?

Разрешение 4K Ultra HD (3840 x 2160 пикселей), обеспечивающее четкое и детализированное изображение.

Какие форматы HDR поддерживаются?

Телевизор поддерживает Dolby Vision, HDR10 и HLG для оптимизации цветов и контраста.

Сколько входов HDMI у телевизора?

Он имеет 4 входа HDMI (включая 2.1) для подключения внешних устройств, таких как игровая консоль или Blu-ray плеер.

Какой вес телевизора без подставки?

Вес телевизора без подставки составляет около 35 кг. Рекомендуется переносить его вдвоем.

Как чистить OLED-экран?

Используйте мягкую сухую ткань (микрофибру) для очистки экрана. Никогда не используйте химические средства или воду непосредственно на экране.

Совместим ли телевизор с голосовыми помощниками?

Да, благодаря Google TV вы можете использовать встроенный Google Assistant для голосового управления телевизором.

Какие меры предосторожности при настенной установке?

Установка должна выполняться сертифицированным установщиком. Стена должна выдерживать как минимум шестикратный вес телевизора. Используйте подходящие винты и дюбели для типа стены.

Что делать, если пульт не работает?

Проверьте батарейки (тип AAA) и убедитесь, что они правильно вставлены. Если проблема не устранена, сбросьте пульт, вынув батарейки и нажав на любую кнопку в течение 3 секунд.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XR77A80L SONY

НЕОБХОДИМ Е ПРОФЕСИОНАЛЕН МОНТАЖ

Не монтирайте друго оборудване, освен указания продукт.

телевизора над или под климатик.

Подготовка за монтаж

Подготовка за монтаж на телевизора

Забележка

Подготовка за монтаж на телевизора

Забележка

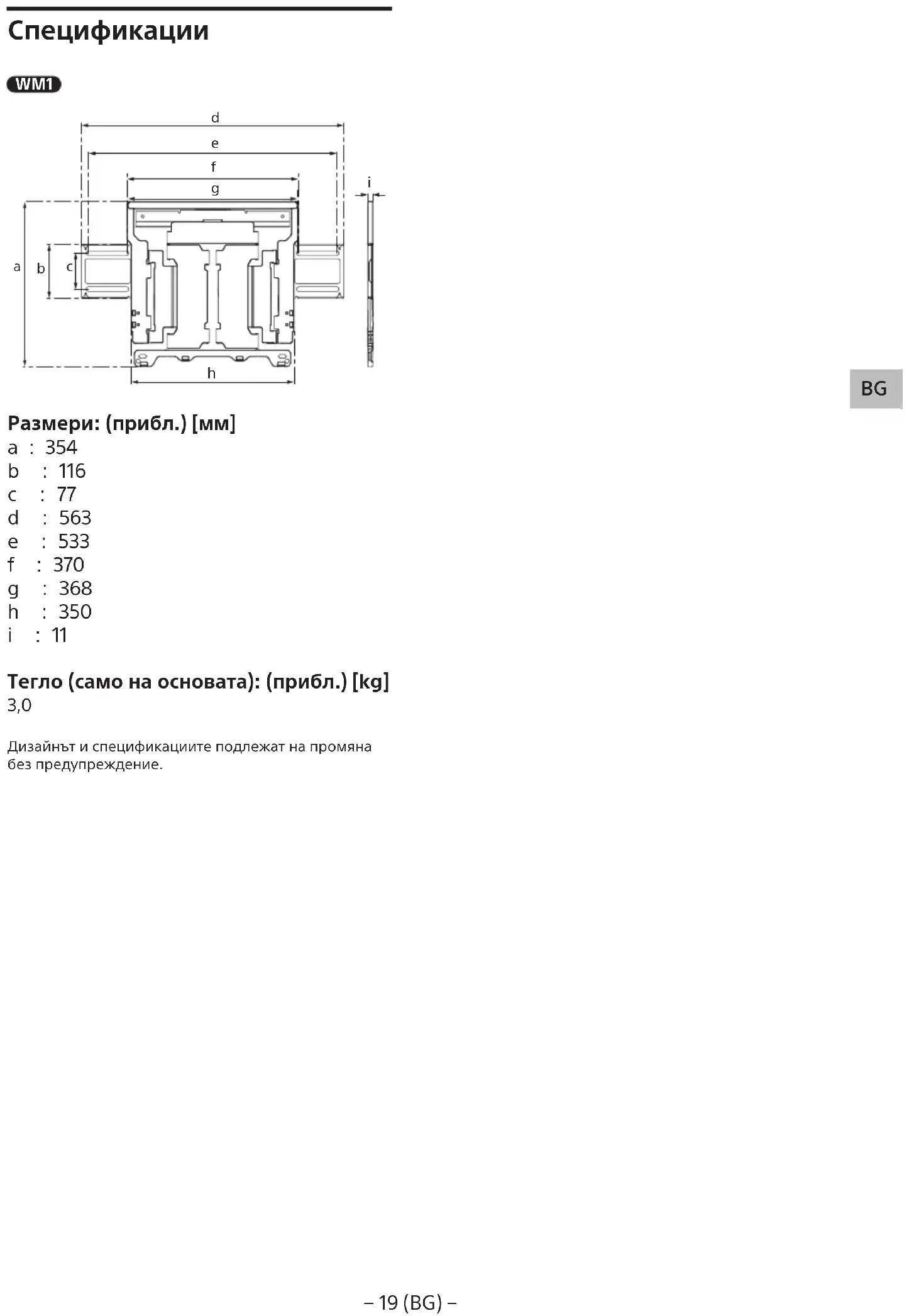

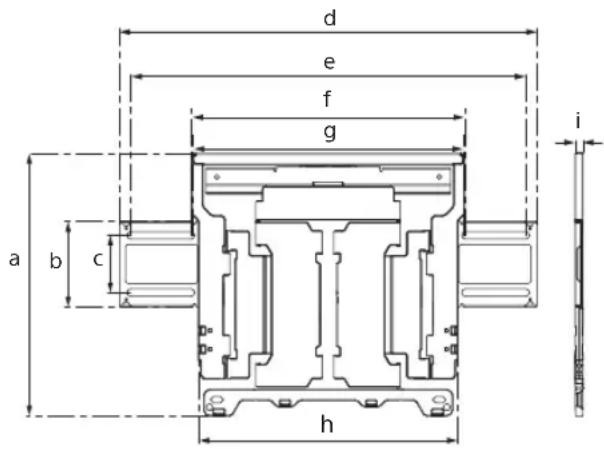

Размери: (прибл.) [мм]

a : 354

b : 116

c : 77

d : 563

e : 533

f : 370

g : 368

h : 350

i : 11

Тегло (само на основата): (прибл.) [kg]

3,0

Сведения об использовании кронштейна для настенной установки Sony (SU-WL850)

Поддерживаемые модели\*:

* В актуальных именах моделей знак "х"/"хх" обозначает числа и/или символы, характерные для каждой модели.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

К сведению покупателей

Для обеспечения сохранности изделия и из соображений безопасности компания Sony настоятельно рекомендует привлекать для установки телевизора только дилеров или лицензированных подрядчиков Sony. Не пытайтесь выполнить установку самостоятельно.

К сведению дилеров и подрядчиков Sony

Уделяйте повышенное внимание безопасности во время установки, периодического обслуживания и осмотра данного изделия.

Для правильной установки данного изделия необходим достаточный опыт, в особенности при определении того, в состоянии ли стена выдержать вес телевизора. Обязательно привлеките для установки этого изделия на стену дилеров или лицензированных подрядчиков Sony и строго соблюдайте технику безопасности при выполнении работ по установке. Компания Sony не несет ответственности за любые поломки или травмы, вызванные неправильным обращением с изделием или его неправильной установкой.

Для безопасной и надлежащей установки см. инструкции по эксплуатации кронштейна для настенной установки, руководство по установке телевизора и указания данного руководства.

Название продукта Кронштейн для настенной установки:

Кронштейн для настенной установки

Безопасность

Благодарим за покупку этого изделия.

К сведению покупателей

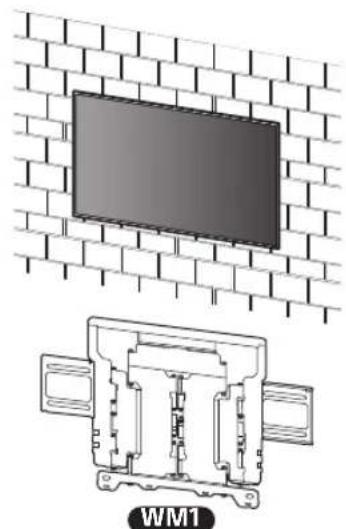

Установка телевизора на стену

ПРЕДУПРЕЖДЕНИЕ

ТРЕБУЕТСЯ ПРОФЕССИОНАЛЬНАЯ УСТАНОВКА

Данное изделие должен устанавливать квалифицированный специалист, умеющий определять прочность стены, которая должна выдерживать вес телевизора. Если телевизор не закрепить должным образом при установке, он может упасть и причинить тяжелые травмы. Компания Sony не несет ответственность за любые повреждения или травмы, вызванные неправильным обращением или ненадлежащей установкой, либо установкой любого другого изделия, кроме указанного. Это не влияет на ваши законные права (если таковые имеются).

Для дилеров Sony

Для установки данного изделия требуется достаточный опыт. Для безопасной установки устройства обязательно внимательно прочтите настоящее руководство по эксплуатации. Sony не несет ответственности в случае повреждения или получения травм в результате неправильного обращения или ненадлежащей установки. По окончании установки передайте это руководство покупателю.

В этом руководстве по эксплуатации приведены важные меры предосторожности и информация по обеспечению надлежащего обращения с изделием, которые необходимы для предотвращения несчастных случаев. Вы обязаны прочитать, полностью понять и соблюдать все инструкции, изложенные в настоящем руководстве по эксплуатации. Несоблюдение этого требования может привести к тяжелым травмам или повреждению имущества и стать причиной аннулирования гарантии. Сохраните настоящее руководство для использования в будущем.

Изделия Sony разработаны с учетом требований по безопасности. Однако неправильное использование изделий может стать причиной получения серьезных травм вследствие поражения электрическим током, возгорания, опрокидывания или падения изделия. Во избежание возникновения таких несчастных случаев обязательно соблюдайте соответствующие меры предосторожности.

Дата изготовления указана на изделии и упаковке на этикетке со штрих-кодом в следующем формате: YYYY/MM, где YYYY - год, MM - месяц изготовления.

Производитель: Сони Корпорейшн, 1-7-1 Конан Минато-ку Токио, 108-0075 Япония Сделано в Китае

Организация, уполномоченная принимать претензии от потребителей на территории Казахстана АО «Сони Электроникс» Представительство в Казахстане, 050010, Республика Казахстан, г. Алматы, пр. Достык, дом 117/7

Импортер на территории стран Таможенного союза: АО «Сони Электроникс», Россия, 123103, Москва, Карамышевский проезд, 6

ВНИМАНИЕ

Указанные изделия

Данный кронштейн для настенной установки предназначен для отдельных моделей телевизоров. См. справочник к телевизорам для проверки возможности использования кронштейна для настенной установки.

К сведению покупателей

ПРЕДУПРЕЖДЕНИЕ

Несоблюдение приведенных ниже мер предосторожности может стать причиной смерти или получения серьезных травм вследствие поражения электрическим током, возгорания, опрокидывания или падения изделия.

Обязательно обратитесь к лицензированному подрядчику, а также не допускайте того, чтобы дети находились вблизи места установки изделия.

Неправильная установка кронштейна для настенной установки или телевизора может стать причиной перечисленных ниже несчастных случаев. Для выполнения установки обязательно обратитесь к лицензированным подрядчикам.

- Телевизор может упасть и стать причиной получения серьезных травм, например ушибов или переломов.

• Если стена, на которой выполняется установка кронштейна для настенной установки, неустойчивая, неровная или не вертикальная, изделие может упасть и получить повреждения или стать причиной травм или повреждения имущества. Стена должна быть достаточно прочной, чтобы выдержать вес, как минимум в шесть раз превышающий вес телевизора. (Чтобы узнать вес телевизора, см. справочник.)
• Если установка кронштейна для настенной установки выполняется на недостаточно прочной стене, изделие может упасть и получить повреждения или стать причиной травм или повреждения имущества.

Меры предосторожности в отношении детей

• Не позволяйте детям взбираться на телевизор.
  • Храните мелкие детали вне досягаемости детей, чтобы они не могли случайно проглотить их.

Для перемещения или демонтажа телевизора обязательно обратитесь к лицензированным подрядчикам.

Если транспортировка или демонтаж телевизора выполняется не лицензированными подрядчиками, он может упасть и стать причиной травм или повреждения имущества. Для переноски телевизора больших размеров требуются два или более человек (три или более человек для переноски телевизора с диагональю 189,3 см (75 дюймов) и более) (кроме Египта). Для переноски телевизора больших размеров требуются два или более человек (три или более человек для переноски телевизора с диагональю 75 дюймов (189,3 см) и более) (только Египет).

После монтажа телевизора не вынимайте винты и т. д.

В противном случае телевизор может упасть и стать причиной травм или повреждения имущества.

Не разбирайте и не меняйте детали кронштейна для настенной установки.

В противном случае кронштейн для настенной установки может упасть и стать причиной травм или повреждения имущества.

Не устанавливайте на кронштейн какое-либо другое оборудование, кроме указанного.

Этот кронштейн для настенной установки предназначен для использования только с указанными изделиями. Если на данном монтажном кронштейне крепится оборудование, не предназначенное для такой установки, оно может упасть или получить повреждения, а также может стать причиной травм или повреждения имущества.

Во избежание перегрузки кронштейна для настенной установки не устанавливайте на нем ничего, кроме телевизора. Не трясите телевизор влево/вправо, вверх/ вниз.

В противном случае телевизор может упасть и стать причиной травм или повреждения имущества.

Не опирайтесь на телевизор и не держитесь за него

Не опирайтесь на телевизор и не держитесь за него, так как он может упасть и стать причиной получения серьезных травм.

ВНИМАНИЕ

При несоблюдении следующих мер предосторожности существует вероятность получения травм или повреждения имущества.

• Соблюдайте осторожность, чтобы не прищемить пальцы при обращении с кронштейном для настенной установки или повороте телевизора.
• При повороте телевизора обращайтесь с ним осторожно, чтобы не задеть никого поблизости.
• Обязательно сохраните в безопасном месте неиспользованные детали для использования в дальнейшем. Храните их вне досягаемости детей.

Чистку устройства или уход за ним необходимо осуществлять, не прикладывая чрезмерных усилий.

Не перегружайте верхнюю часть телевизора. В противном случае телевизор может упасть и стать причиной травм или повреждения имущества.

Не размещайте данное изделие вблизи медицинских устройств.

Данное изделие (включая аксессуары) оснащено магнитом(ами), который может влиять на работу кардиостимуляторов, программируемых шунтирующих клапанов для лечения гидроцефалии или других медицинских устройств. Не размещайте данное изделие вблизи лиц, пользующихся такими медицинскими устройствами. Проконсультируйтесь с врачом перед использованием данного изделия, если вы пользуетесь любым медицинским устройством.

Храните в местах, недоступных для детей или лиц, находящихся под присмотром.

Данное изделие (включая аксессуары) оснащено магнитом(ами). Проглатывание магнита(ов) может привести к серьезным последствиям, например, опасности удушения или повреждениям желудочно-кишечного тракта. В случае проглатывания магнитов (или магнита) немедленно проконсультируйтесь с врачом.

Меры предосторожности

• Если телевизор, установленный на кронштейне для настенной установки, используется в течение длительного времени, то в зависимости от материала стены позади или над телевизором могут выцвести стены или отстать обои.
• После демонтажа кронштейна для настенной установки в стене останутся отверстия.
• Не используйте кронштейн для настенной установки в местах с механическими вибрациями.

Порядок установки кронштейна для настенной установки

Для дилеров Sony

ПРЕДУПРЕЖДЕНИЕ

Следующие инструкции предназначены только для дилеров Sony. Обязательно прочтите правила техники безопасности и соблюдайте особые меры предосторожности во время установки, обслуживания и проверки данного изделия.

Не устанавливайте кронштейн для настенной установки на таких стенах, где края телевизора будут выступать за края стены.

Не устанавливайте кронштейн для настенной установки на таких поверхностях стен (например, на колоннах), где края телевизора будут выступать за края поверхности стены. Задев за выступающие края телевизора, можно получить травму или повредить имущество.

Не устанавливайте телевизор под кондиционером или над ним.

Если в течение продолжительного промежутка времени телевизор подвержен воздействию конденсата или потока воздуха из кондиционера, это может стать причиной возгорания телевизора, поражения электрическим током или неисправности телевизора.

Обязательно надежно прикрепите кронштейн для настенной установки к стене, следуя инструкциям, приведенным в настоящем руководстве по эксплуатации.

Если какой-либо из винтов ослаблен или выпал, кронштейн для настенной установки может упасть и стать причиной травм или повреждения имущества. Используйте винты, соответствующие материалу стены, и надежно закрепите устройство с помощью четырех винты диаметром 8 мм (или аналогичными).

Обязательно используйте входящие в комплект винты и детали для крепления и строго следуйте инструкциям, приведенным в данном руководстве по эксплуатации. Если при установке телевизора были использованы иные крепежные материалы, телевизор может упасть и получить повреждения или стать причиной травм.

Обязательно выполняйте сборку кронштейна, точно следуя инструкциям, изложенным в настоящем руководстве по эксплуатации.

Если какой-либо из винтов ослаблен или выпал, телевизор может упасть, что может стать причиной повреждения телевизора или получения травм.

Надежно затяните винты в предназначенных для них крепежных отверстиях.

В противном случае, телевизор может упасть, что может стать причиной повреждения телевизора или получения травм.

Следите за тем, чтобы во время установки телевизор не подвергался воздействию толчков.

Толчки могут вызвать падение и порчу телевизора. Это может привести к травме.

Устанавливайте телевизор на стене только в том случае, если она плоская и расположена под прямым углом к полу.

В противном случае телевизор может упасть и стать причиной травм.

После надлежащей установки телевизора обеспечьте безопасное расположение кабелей.

Кабели, представляющие препятствия для людей и объектов, могут стать причиной получения серьезных травм или повреждения телевизора.

Не допускайте защемления кабеля питания и соединительных кабелей.

Если кабель питания или соединительный кабель будет зажат между устройством и стеной или с силой изогнут или перекручен, то изоляция внутренних проводов может быть нарушена, что может стать причиной короткого замыкания или обрыва. Это может вызвать возгорание или привести к поражению электрическим током.

Винты, крепящие кронштейны для настенной установки к стене, в комплект поставки не входят.

При монтаже кронштейна для настенной установки используйте винты, соответствующие материалу и структуре стены.

Изделия должны храниться в картонной упаковке в темном, сухом, чистом и хорошо вентилируемом помещении в удалении от мест хранения кислот и щелочей. Температура хранения: от -20 °C до +60 °C. Влажность хранения: < 80 %.

Перед началом работы

- Рисунки телевизора, приведенные в этом руководстве, являются примерами, используемыми для объяснения операций. По этой причине рисунки могут отличаться от вашего телевизора.

Каков материал стены?

Прежде всего проверьте тип стены, на которую устанавливается телевизор.

Стена из гипсокартона со стойками

Меры предосторожности

• Максимальная толщина сухой стены: 16 мм.
• Убедитесь, что внутренний размер деревянного стержня не менее 51 мм × 102 мм в качестве стандартного или 38 мм × 89 мм в качестве номинального.
• Между крепежами обеспечьте по горизонтали не менее 406 мм свободного места.

Монолитная бетонная конструкция или бетонный блок

Меры предосторожности

• Устанавливайте кронштейн для настенной установки непосредственно на сплошную бетонную стену.
• Убедитесь, что толщина сплошной бетонной стены составляет не менее 203 мм.
• Убедитесь, что размер каждого бетонного блока составляет не менее 203 мм × 203 мм × 406 мм.

Проверка комплектации

Прилагается к SU-WL850

- Проверьте комплектность товара.

WM1 (×1)

Прилагается к телевизору

Крепление для настенной установки VS (×4)*

Подготовка к установке

• Во время установки справочник и руководство по установке телевизора всегда должны быть под рукой.
• Выберите место установки телевизора.
• Подготовьте четыре шурупа диаметром 8 мм и четыре соответствующие шайбы (не входят в комплект). Выберите винты в соответствии с материалом стены.
• Подготовьте следующие инструменты:

*1		5,5 MM 10 MM
*2 *3		1,5 H·M{15 Krc·cm}	1,5 H·M{15 Krc·cm}
	*2	*48 MM × 60 MM	*4

*1 Только для гипсокартона с дюбелями

*2 Только для полнотелого бетона или бетонных блоков
*3 В зависимости от модели
*4 Обращайте внимание на выбор винтов и шайб

А Прикрепление кронштейна для настенной установки к стене из гипсокартона со стойками

Монтаж кронштейна для настенной установки на стену

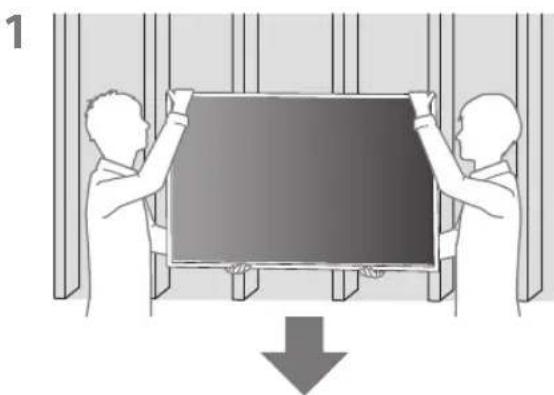

1 Определите местоположение для установки.

Убедитесь, что на стене достаточно места для телевизора и что она способна выдержать вес, как минимум в шесть раз превышающий их вес.

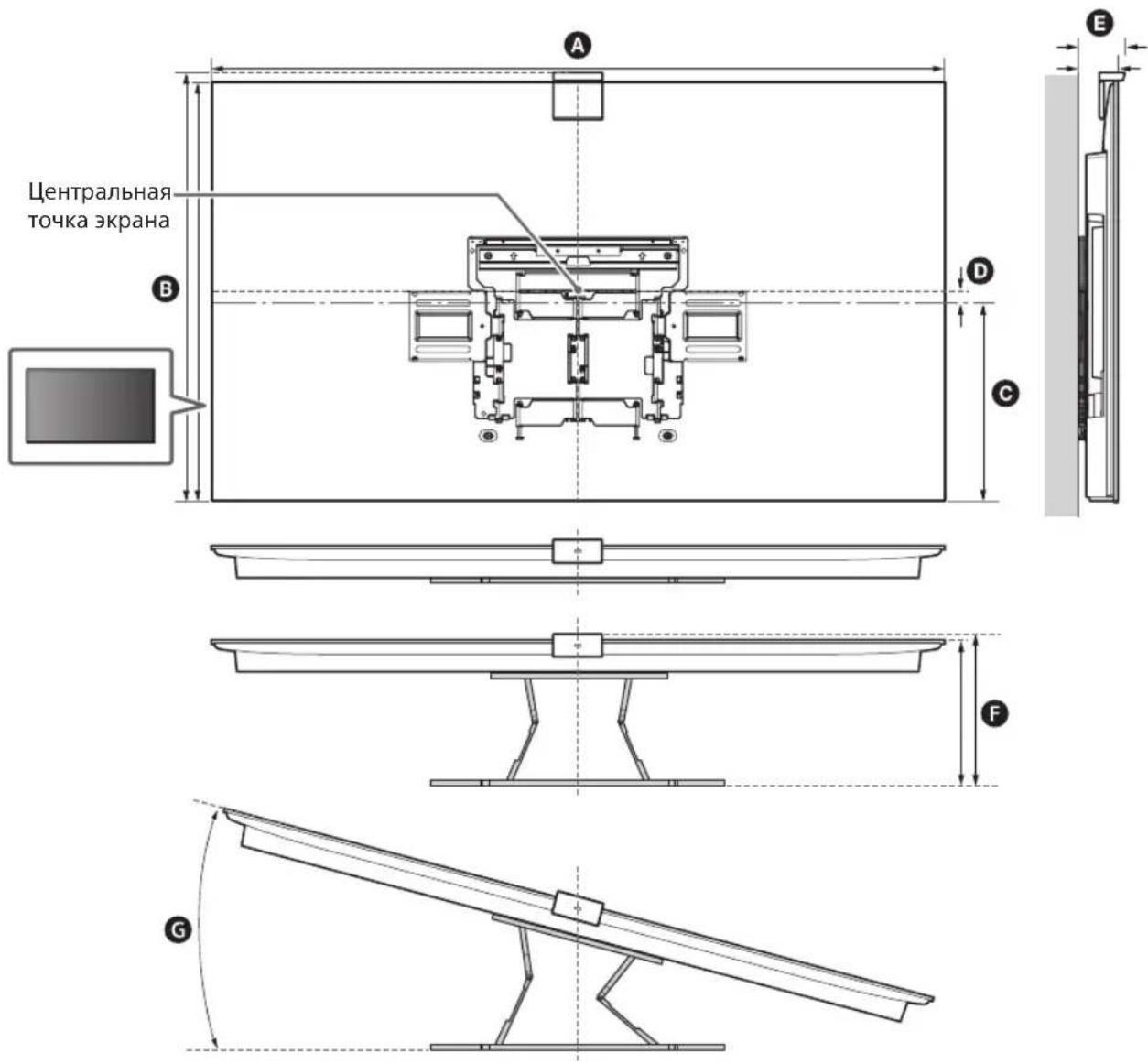

• См. раздел "Размеры для кронштейна для настенной установки на стену" на стр. 20.
• См. Справочник для телевизора для просмотра сведений о весе телевизора.

Примечание

• При установке телевизора на стену верхняя часть телевизора слегка наклоняется вперед.

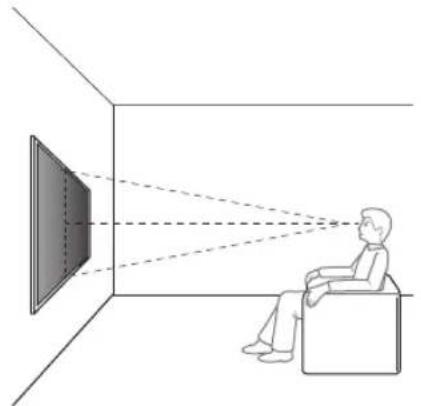

• Рекомендуется проверить расположение телевизора с места просмотра.

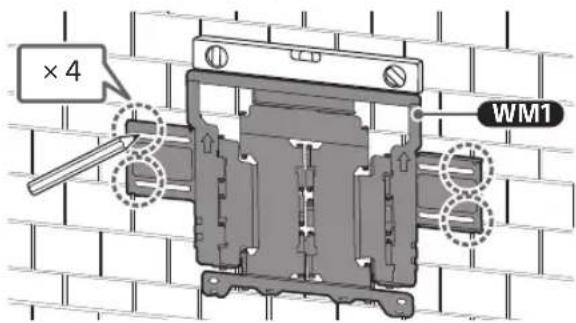

Расположите WM1 на стене и сделайте четыре отметки, совмещенные со стойками.

× 4 WM1

Примечание

- Проверьте горизонтальность WM1 с помощью уровня.

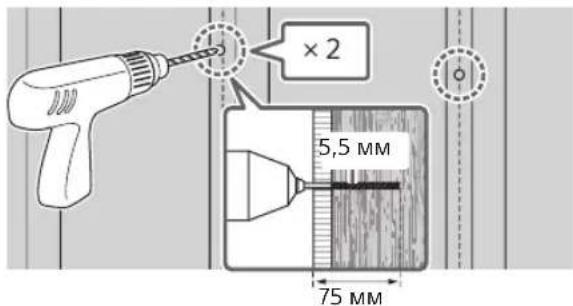

4 Просверлите верхние установочные отверстия в местах отметок.

Убедитесь, что место на стене, где будут просверлены отверстия, обладает достаточной прочностью, чтобы выдержать вес, по крайней мере, в шесть раз превышающий вес устанавливаемого телевизора.

×2 5,5 MM 75 MM

Примечание

- Установочные отверстия необходимо просверлить на глубину 75 мм, используя головку сверла диаметром 5,5 мм.

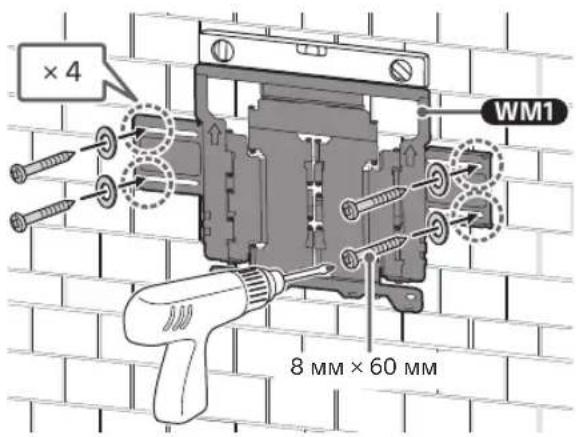

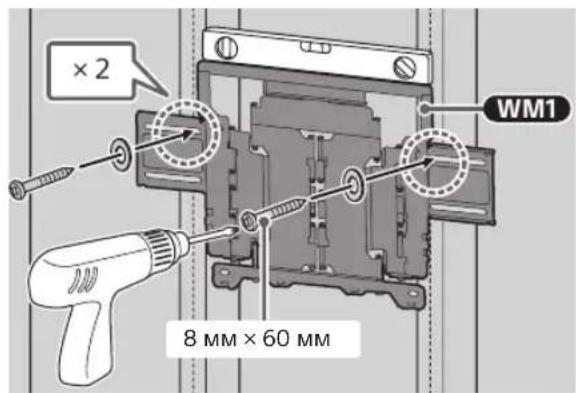

5 Установите WM1 на стену и закрепите подходящими винтами (не входит в комплект) и шайбами (не входит в комплект).

×2 8 MM × 60 MM WM1

Примечание

- Проверьте горизонтальность WM1 с помощью уровня.

Меры предосторожности

- Не перетягивайте деревянные винты 8 мм × 60 мм. Неверная затяжка может привести к снижению силы фиксации деревянного винта 8 мм × 60 мм.

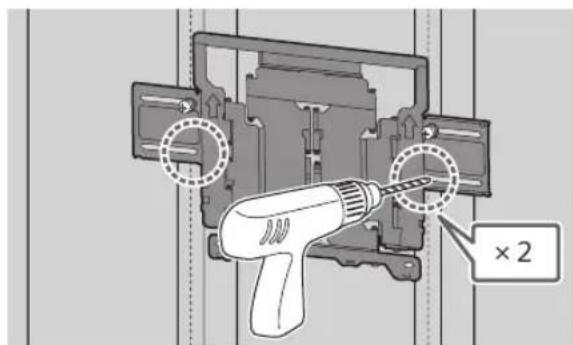

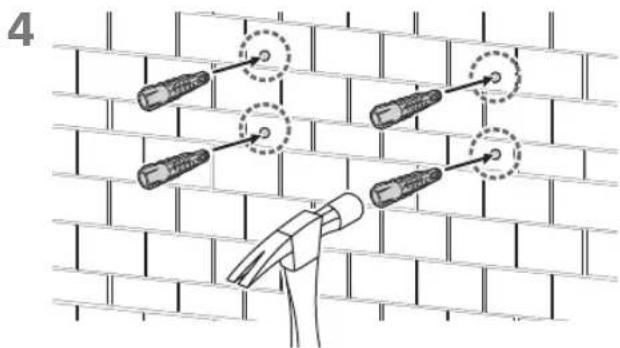

6 Просверлите нижние установочные отверстия в местах отметок. (Инструкции по сверлению см. в шаге 4.)

× 2

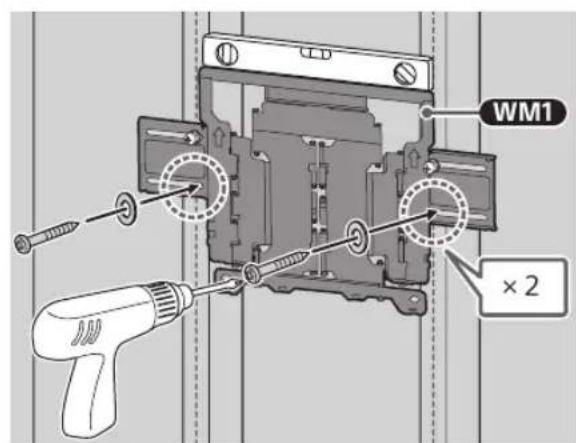

7 Вставьте в отверстия подходящие винты и шайбы.

WM1 × 2

Примечание

- Проверьте горизонтальность WM1 с помощью уровня.

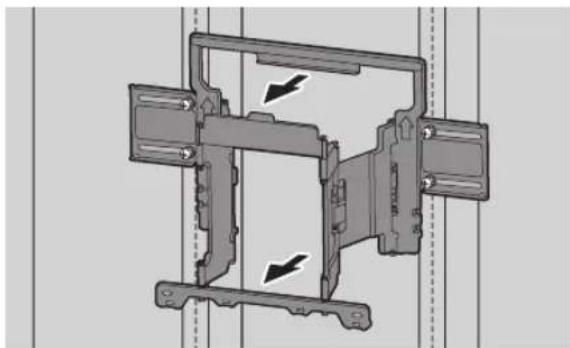

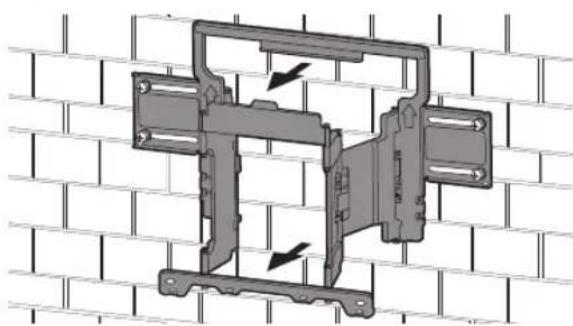

8 Полностью выдвиньте консоль кронштейна.

Подготовка к установке телевизора

Примечание

• Храните извлеченные винты и неиспользуемые детали в надежном недоступном для детей месте.

∅/X

Установка телевизора на стену из коробки\*

* Только для определенных регионов/стран/моделей.

1 Извлеките винты из задней панели телевизора.

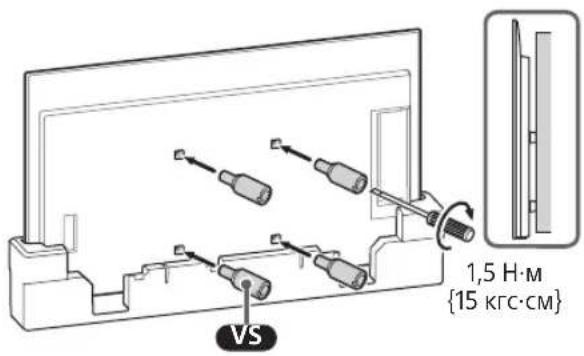

2 Прикрепите детали кронштейна для настенной установки VS (поставляемые вместе с телевизором) к задней панели телевизора (параллельно стене).

1,5 H·M {15 кгс·см} VS

Примечание

- Обязательно зафиксируйте детали крепления для настенной установки VS при установке на телевизор. Монтаж деталей кронштейна для настенной установки VS необходимо выполнять только с помощью плоской отвертки. При использовании другого инструмента можно слишком сильно затянуть детали крепления для настенной установки VS, что приведет к повреждению телевизора.

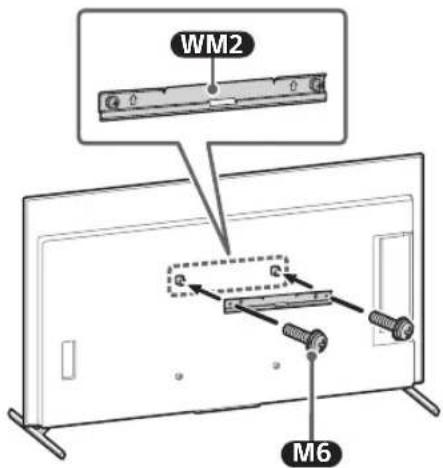

3 Прикрепите телевизор к WM2 с помощью M6.

WM2 M6

Установка телевизора с настольной подставки на стену

1 Снимите крышку разъемов.

3 Прикрепите детали кронштейна для настенной установки vs (поставляемые вместе с телевизором) к задней панели телевизора (параллельно стене).

VS 1,5 H·M {15 кгс·см}

Примечание

- Обязательно зафиксируйте детали крепления для настенной установки VS при установке на телевизор. Монтаж деталей кронштейна для настенной установки VS необходимо выполнять только с помощью плоской отвертки. При использовании другого инструмента можно слишком сильно затянуть детали крепления для настенной установки VS, что приведет к повреждению телевизора.

4 Прикрепите телевизор к WM2 с помощью M6.

WM2 M6

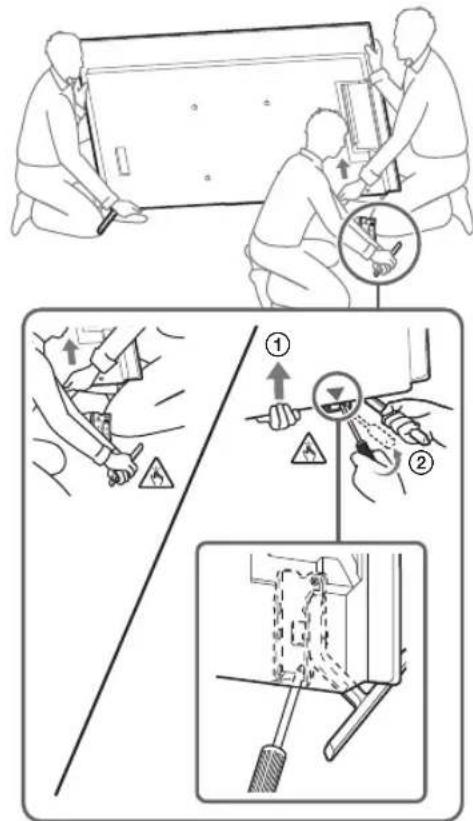

5 Отсоедините настольную подставку от телевизора.

- Извлекайте стороны настольной подставки поочередно. Крепко удерживайте настольную подставку двумя руками, пока другие приподнимают телевизор.

- Повторите указанное действие и извлеките другую сторону настольной подставки.

Примечание

• Для отсоединения настольной подставки необходимо три или более человека.

• Будьте осторожны и не используйте чрезмерную силу при отсоединении настольной подставки от телевизора, так как это может привести к падению телевизора и травмированию кого-либо или повреждению телевизора.
• Будьте осторожны при обращении с настольной подставкой, чтобы предотвратить повреждение телевизора.
• Будьте осторожны при поднятии телевизора, так как настольная подставка может отсоединиться и упасть, что может привести к травме.
• Будьте осторожны при отсоединении настольной подставки от телевизора во избежание опрокидывания устройства и повреждения поверхности, на которой расположен телевизор.

Установка телевизора на стену

∅/X

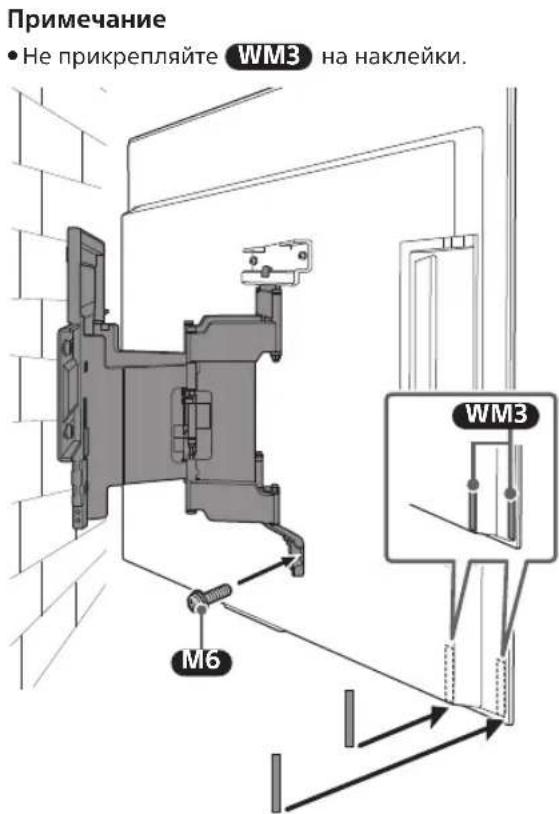

Затяните левую и правую стороны кронштейна для настенной установки с помощью M6, а затем прикрепите WM3.

Примечание

- Не прикрепляйте WM3 на наклейки.

M6 WM3

M6

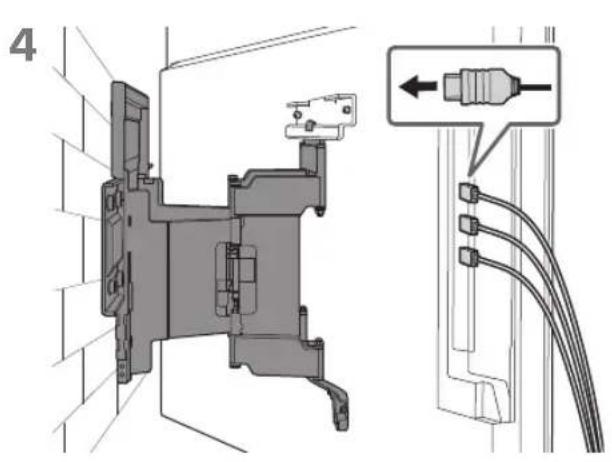

4

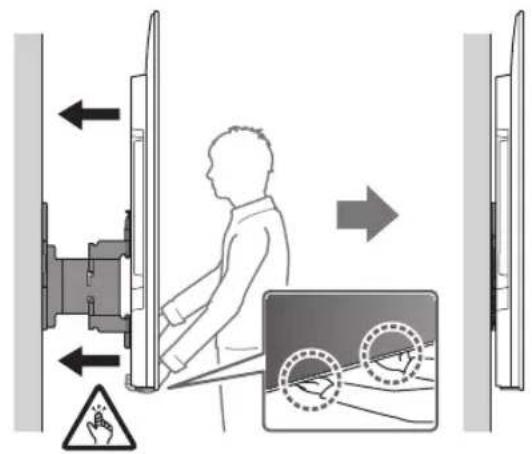

При перемещении телевизора удерживайте его за нижнюю часть.

- Телевизор может не прижиматься близко к стене в зависимости от типа и количества подсоединенных кабелей. Это не является неисправностью.

- Для переноски телевизора больших размеров требуются два или более человек (три или более человек для переноски телевизора с диагональю 189,3 см (75 дюймов) и более) (кроме Египта). - Для переноски телевизора больших размеров требуются два или более человек (три или более человек для переноски телевизора с диагональю 75 дюймов (189,3 см) и более) (только Египет).

Проверка выполнения установки

Проверьте следующие пункты.

- Шнур и кабель не перекручены и не защемлены.

ПРЕДУПРЕЖДЕНИЕ

- Неправильное расположение сетевого кабеля и т.д. может привести к возгоранию или поражению электрическим током в результате короткого замыкания. Для обеспечения безопасности убедитесь в том, что все пункты установки выполнены.

Прочая информация

При снятии телевизора выполните описанную выше процедуру в обратной последовательности.

ПРЕДУПРЕЖДЕНИЕ

- Для переноски телевизора больших размеров требуются два или более человек (три или более человек для переноски телевизора с диагональю 189,3 см (75 дюймов) и более) (кроме Египта). Для переноски телевизора больших размеров требуются два или более человек (три или более человек для переноски телевизора с диагональю 75 дюймов (189,3 см) и более) (только Египет).

В Установка кронштейна для настенной установки на монолитной бетонной конструкции или бетонном блоке

Монтаж кронштейна для настенной установки на стену

1 Определите местоположение для установки.

Убедитесь, что на стене достаточно места для телевизора и что она способна выдержать вес, как минимум в шесть раз превышающий их вес.

• См. раздел "Размеры для кронштейна для настенной установки на стену" на стр. 20.
• См. Справочник для телевизора для просмотра сведений о весе телевизора.

Примечание

• При установке телевизора на стену верхняя часть телевизора слегка наклоняется вперед.
• Рекомендуется проверить расположение телевизора с места просмотра.

2 Выровняйте WM1 по стене и нанесите четыре метки.

× 4 WM1

Примечание

- Проверьте горизонтальность WM1 с помощью уровня.

3 Просверлите опорные отверстия по нанесенным меткам.

Убедитесь, что место на стене, где будут просверлены отверстия, обладает достаточной прочностью, чтобы выдержать вес, по крайней мере, в шесть раз превышающий вес устанавливаемого телевизора.

× 4 10 MM 75 MM

Примечание

- Установочные отверстия необходимо просверлить на глубину 75 мм, используя головку сверла диаметром 10 мм.

4

5 Установите WM1 на стену и закрепите подходящими винтами (не входит в комплект) и шайбами (не входит в комплект).

×4 WM1 8 MM × 60 MM

Примечание

- Проверьте горизонтальность WM1 с помощью уровня.

Меры предосторожности

- Не перетягивайте деревянные винты 8 мм × 60 мм. Неверная затяжка может привести к снижению силы фиксации деревянного винта 8 мм × 60 мм.

6 Полностью выдвиньте консоль кронштейна.

Подготовка к установке телевизора

Примечание

• Храните извлеченные винты и неиспользуемые детали в надежном недоступном для детей месте.

∅/X

Установка телевизора на стену из коробки\*

* Только для определенных регионов/стран/моделей.
1 Извлеките винты из задней панели телевизора.

2 Прикрепите детали кронштейна для настенной установки VS (поставляемые вместе с телевизором) к задней панели телевизора (параллельно стене).

1,5 H·M {15 кгс·см}

Примечание

- Обязательно зафиксируйте детали крепления для настенной установки VS при установке на телевизор. Монтаж деталей кронштейна для настенной установки VS необходимо выполнять только с помощью плоской отвертки. При использовании другого инструмента можно слишком сильно затянуть детали крепления для настенной установки VS, что приведет к повреждению телевизора.

3 Прикрепите телевизор к WM2 с помощью M6.

WM2 M6

Установка телевизора с настольной подставки на стену

1 Снимите крышку разъемов.

3 Прикрепите детали кронштейна для настенной установки VS (поставляемые вместе с телевизором) к задней панели телевизора (параллельно стене).

1,5 H·M {15 кгс·см} VS

Примечание

- Обязательно зафиксируйте детали крепления для настенной установки VS при установке на телевизор. Монтаж деталей кронштейна для настенной установки VS необходимо выполнять только с помощью плоской отвертки. При использовании другого инструмента можно слишком сильно затянуть детали крепления для настенной установки VS, что приведет к повреждению телевизора.

4 Прикрепите телевизор к WM2 с помощью M6.

WM2 M6

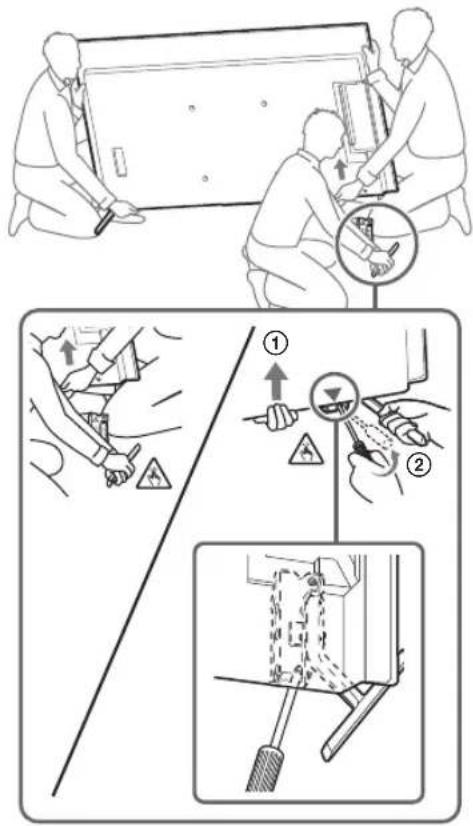

5 Отсоедините настольную подставку от телевизора.

- Извлекайте стороны настольной подставки поочередно. Крепко удерживайте настольную подставку двумя руками, пока другие приподнимают телевизор.

- Повторите указанное действие и извлеките другую сторону настольной подставки.

Примечание

• Для отсоединения настольной подставки необходимо три или более человека.
• Будьте осторожны и не используйте чрезмерную силу при отсоединении настольной подставки от телевизора, так как это может привести к падению телевизора и травмированию кого-либо или повреждению телевизора.
• Будьте осторожны при обращении с настольной подставкой, чтобы предотвратить повреждение телевизора.
• Будьте осторожны при поднятии телевизора, так как настольная подставка может отсоединиться и упасть, что может привести к травме.
• Будьте осторожны при отсоединении настольной подставки от телевизора во избежание опрокидывания устройства и повреждения поверхности, на которой расположен телевизор.

Установка телевизора на стену

○/×

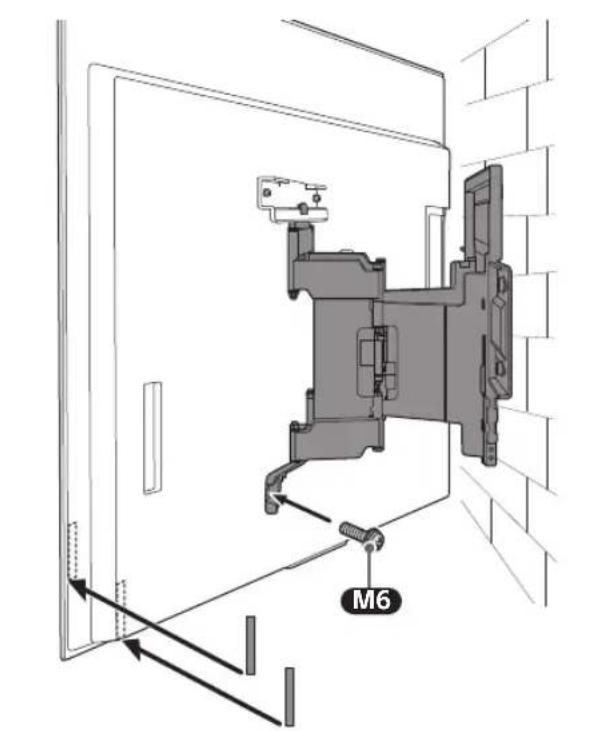

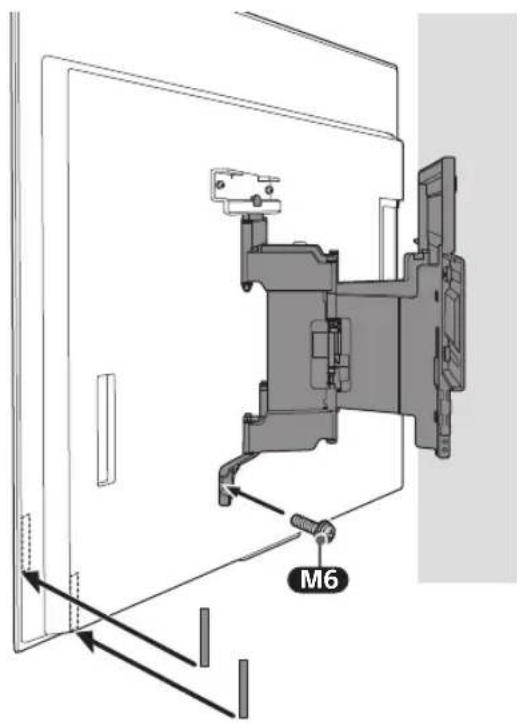

3 Затяните левую и правую стороны кронштейна для настенной установки с помощью M6, а затем прикрепите WM3.

Примечание • Не прикрепляйте WM3 на наклейки. M6 WM3

M6

4

5 При перемещении телевизора удерживайте его за нижнюю часть.

- Телевизор может не прижиматься близко к стене в зависимости от типа и количества подсоединенных кабелей. Это не является неисправностью.

- Для переноски телевизора больших размеров требуются два или более человек (три или более человек для переноски телевизора с диагональю 189,3 см (75 дюймов) и более) (кроме Египта). Для переноски телевизора больших размеров требуются два или более человек (три или более человек для переноски телевизора с диагональю 75 дюймов (189,3 см) и более) (только Египет).

Проверка выполнения установки

Проверьте следующие пункты.

- Шнур и кабель не перекручены и не защемлены.

ПРЕДУПРЕЖДЕНИЕ

- Неправильное расположение сетевого кабеля и т.д. может привести к возгоранию или поражению электрическим током в результате короткого замыкания. Для обеспечения безопасности убедитесь в том, что все пункты установки выполнены.

Прочая информация

При снятии телевизора выполните описанную выше процедуру в обратной последовательности.

ПРЕДУПРЕЖДЕНИЕ

- Для переноски телевизора больших размеров требуются два или более человек (три или более человек для переноски телевизора с диагональю 189,3 см (75 дюймов) и более) (кроме Египта). - Для переноски телевизора больших размеров требуются два или более человек (три или более человек для переноски телевизора с диагональю 75 дюймов (189,3 см) и более) (только Египет).

Технические характеристики

WM1

d e f g i a b c h

Размеры: (прибл.) [мм]

Вес (только основание): (прибл.) [кг] 3,0

Конструкция и характеристики могут быть изменены без предварительного уведомления.

Ссылки

Размеры для кронштейна для настенной установки на стену

Рисунки в таблице могут немного отличаться в зависимости от установки.

С камерой

(MM)

Название модели	A	B	C	D	E	F*	G*(°)
XR-77A8xEL 1722 1013 340 165 78 281 15
XR-65A8xEL 1448 851 342 82 77 281 18
XR-55A8xEL 1227 727 342 20 77 281 19

* (Прибл.)

Без камеры
(MM)

Название модели	A	B	C	D	E	F*	G*(°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Прибл.)
