Тип продукта	ЖК-телевизор
Бренд	Sony
Модель	Bravia KDL-40S2010
Размер экрана	40 дюймов (101,6 см) по диагонали
Разрешение дисплея	1366 x 768 пикселей (HD Ready)
Соотношение сторон	16:9
Тип панели	ЖК с подсветкой CCFL
Контрастность	3000:1 (динамическая)
Яркость	500 кд/м²
Угол обзора	178° по горизонтали / 178° по вертикали
Выход аудио	20 Вт (10 Вт x 2)
Потребляемая мощность	200 Вт (обычно), менее 1 Вт в режиме ожидания
Блок питания	Переменный ток 100-240 В, 50/60 Гц
Вес с подставкой	Прибл. 22 кг
Вес без подставки	Прибл. 18 кг
Размеры с подставкой (Ш x В x Г)	996 x 684 x 265 мм
Размеры без подставки (Ш x В x Г)	996 x 635 x 102 мм
Подключение	2 x HDMI, 1 x VGA (ПК), 2 x SCART, композитный, S-Video, компонентный, RF-антенна
Ключевые особенности	Bravia Engine, DRC, режим кино, 24p True Cinema, стоп-кадр
Пульт ДУ	RM-ED012 (обычно)
Крепление VESA	200 x 200 мм
Инструкции по уходу	Чистить мягкой сухой тканью; не использовать растворители или жидкости
Примечания по безопасности	Не блокировать вентиляцию; использовать правильное напряжение; отключать во время грозы
Запасные части	Пульт ДУ, подставка, шнур питания, винты

Часто задаваемые вопросы - Bravia KDL-40S2010 SONY

Как подключить внешние устройства, например, Blu-ray плеер?

Используйте HDMI-кабель для подключения устройства к любому из двух портов HDMI на задней панели телевизора. Выберите соответствующий вход с помощью кнопки Источник на пульте.

Как настроить параметры изображения?

Нажмите кнопку HOME, перейдите в Настройки > Изображение. Вы можете настроить яркость, контрастность, цвет и резкость. Используйте параметр Режим изображения для предустановленных режимов, таких как Яркий, Стандартный или Кино.

Как сбросить телевизор до заводских настроек?

Перейдите в Настройки > Системные настройки > Сброс и выберите Заводской сброс. Подтвердите с помощью пульта. Это удалит все пользовательские настройки и каналы.

Можно ли подключить USB-накопитель для воспроизведения фильмов?

Sony Bravia KDL-40S2010 не имеет USB-порта для воспроизведения медиа. Вместо этого вы можете подключить внешние устройства через входы HDMI, SCART или компонентный.

Как установить телевизор на стену?

Используйте набор для настенного крепления VESA 200x200 мм. Снимите подставку, прикрепите монтажный кронштейн к задней панели телевизора и надежно закрепите его на стене. Убедитесь, что стена выдерживает вес (прибл. 22 кг с подставкой).

Что делать, если телевизор не включается?

Проверьте подключение шнура питания и попробуйте другую розетку. Если индикатор дежурного режима не горит, возможно, перегорел предохранитель. Если индикатор горит, но нет изображения, попробуйте использовать пульт или кнопку питания на телевизоре. Если всё ещё не работает, обратитесь в службу поддержки Sony.

Как безопасно очистить экран?

Используйте мягкую сухую микрофибровую ткань, чтобы аккуратно протереть экран. Не используйте бумажные полотенца, химические чистящие средства и не распыляйте жидкости прямо на экран. Для стойких пятен слегка смочите ткань водой и аккуратно протрите.

Есть ли разъем для наушников?

Да, эта модель оснащена разъемом для наушников 3,5 мм, расположенным сбоку или сзади. Вы также можете использовать аудиовыход (RCA) для подключения внешних колонок.

Как пользоваться функцией телетекста?

Нажмите кнопку TEXT на пульте для открытия телетекста. Используйте цифровые кнопки для выбора страниц, а цветные кнопки для навигации. Нажмите INDEX для перехода на главную страницу индекса. Некоторые каналы могут не поддерживать телетекст.

Можно ли подключиться к интернету?

Нет, Sony Bravia KDL-40S2010 не является Smart TV и не имеет встроенного Wi-Fi или Ethernet. Это стандартный ЖК-телевизор для просмотра контента с внешних источников.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Bravia KDL-40S2010 SONY

Инструкция по эксплуатации

RU

Перед включением телевизора прочтите раздел "Сведения по безопасности" этого руководства.

Сохраняйте данное руководство для справок в будущем.

Инструкция по эксплуатации

PL

DV3®

Digital Video

Broadcasting

HD

ready

Для получения полезной информации о продукции Sony

Благодарим вас за то, что выбрали данный продукт компании Sony.

Перед началом работы с телевизором внимательно прочитайте настоящее руководство и сохраните его на случай, если оно Вам понадобится.

Предупреждение относительно функции цифрового телевидения

• Функции, связанные с цифровым телевидением (DVB-T) доступны только в странах или регионах, использующих цифровой стандарт наземного телевещания DVB-T (MPEG2). Пожалуйста, уточните у специалиста вашей дилерской компании, находитесь ли вы в зоне приема сигнала DVB-T.
• Несмотря на то, что данный телевизор соответствует требованиям DVB-T, совместимость с будущими стандартами наземного телевещания DVB-T не гарантируется.
• В некоторых странах могут отсутствовать некоторые функции цифрового телевидения.

Информация о товарных знаках

• Is a registered trademark of the DVB Project - Изготовлено по лицензии компании BBE Sound, Inc. Предоставлено по лицензии компании BBE Sound, Inc. согласно одному или более из перечисленных патентов США: 5510752, 5736897. BBE и символ BBE являются зарегистрированными товарными знаками компании BBE Sound, Inc. - TruSurround XT, SRS и символ (●) являются товарными знаками компании SRS Labs, Inc. Технология TruSurround XT используется по лицензии от SRS Labs, Inc.

• HDMI, логотип HDMI и High-Definition Multimedia Interface являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing, LLC.

Рисунки, использованные в данном руководстве, относятся к модели KDL-32S2000, если не сделана оговорка.

Изготовлено в:

Сони Спэйн С.А. завод в Барселоне

Пол. Кан Митьянс с/н 08232

Виладекавальс, Барселона,

Испания

Manufactured in:

Sony Spain S. A.

Pol. Ind. Can Mitjans s/n

08232 Viladecavalls (Barcelona)

Испания

Содержание

Руководство по вводу в эксплуатацию 4

Сведения по безопасности ....8

Меры предосторожности ....11

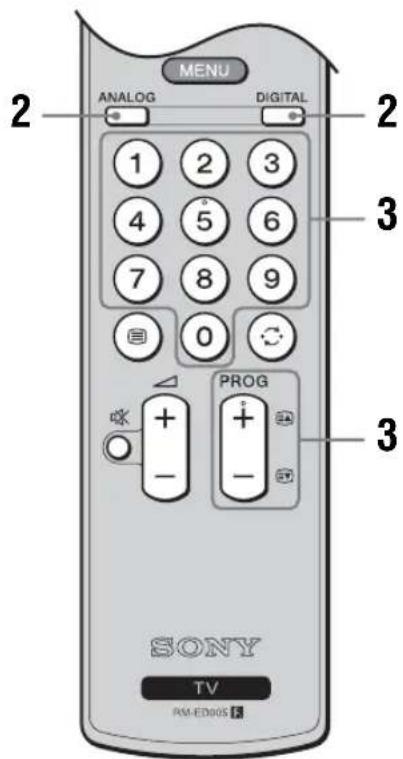

Обзор пульта ДУ....12

Обзор кнопок и индикаторов на телевизоре....13

Просмотр телепрограмм

Просмотр телепрограмм....14

Проверка Цифрового электронного руководства по программам (EPG) DB......17

Использование списка Избранное DV3....19

Просмотр изображений с подсоединенного оборудования....20

Использование функций MENU

Навигация по пунктам меню....21

Меню Изображение ....23

Меню Звук 25

Меню Управление экраном....27

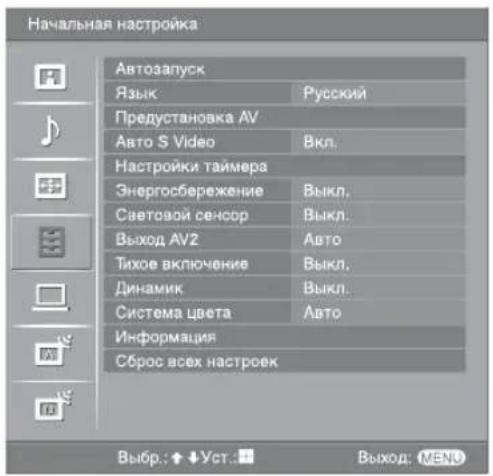

Меню Начальная настройка ....29

Меню Установки ПК 31

Меню Настройка аналоговых каналов (Только в аналоговом режиме)......32

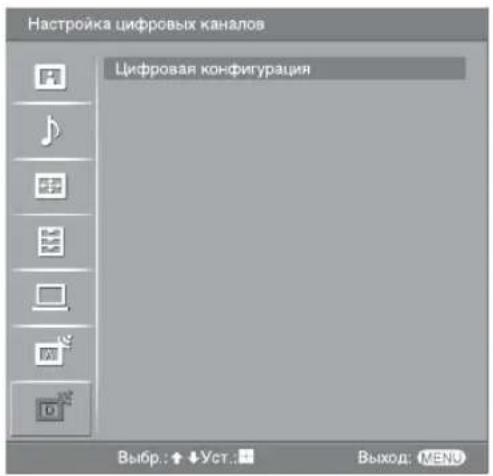

Меню Настройка цифровых каналов DV3 35

Использование дополнительного оборудования

Подключение дополнительного оборудования 37

Дополнительная информация

Технические характеристики ....40

Поиск и устранение неисправностей 42

Указатель 45

DV3 : только для цифровых каналов

1: Проверка принадлежностей

Пульт ДУ RM-ED005 (1)

Батарейки размера АА (тип R6) (2)

Шнур питания (тип С-6) (1)

Коаксиальный кабель (1)

Держатель для кабелей (1)

Поддерживающий ремень (1) и винты (2)

Установка батареек в пульт ДУ

• Вставляя батарейки, соблюдайте полярность. - При утилизации батареек всегда помните правила защиты окружающей среды. В некоторых регионах правила утилизации батареек могут быть регламентированы. Просьба обращаться по этому поводу в местные органы власти. - Не используйте одновременно батарейки различных типов или старые и новые батарейки. - Бережно обращайтесь с пультом ДУ. Не бросайте его, не становитесь на него и не лейте на него никаких жидкостей. - Не оставляйте пульт ДУ вблизи источников тепла или в месте, подверженном прямому воздействию солнечных лучей, или во влажном помещении.

2: Подсоединение антенны/ видеомагнитофона

Подсоединение только антенны

Подсоединение антенны и видеомагнитофона

3: Укладка кабелей

4: Защита телевизора от опрокидывания

5: Выбор языка и страны/региона

1 Подключите телевизор к электросети переменного тока (220-240 В, 50 Гц). 2 Нажмите кнопку ⏻ на телевизоре (сверху).

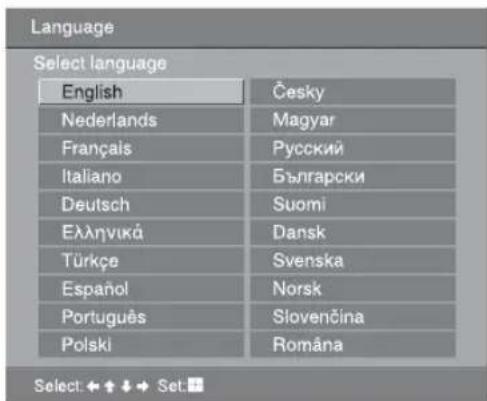

При первом включении телевизора на экран будет выведено меню «Язык». Если телевизор находится в режиме ожидания (индикатор ⏻ (режим ожидания) на телевизоре (спереди) горит красным светом), то для его включения нажмите на пульте ДУ кнопку ⚠/♡.

Продолжение

3 Для выбора языка, отображаемого на экранах меню, нажмите кнопку ♕/▽, затем нажмите кнопку ⊕

1. Для выбора страны/региона, где будет использоваться телевизор, нажмите кнопку ♕/♀, затем нажмите кнопку ⊕

Если название страны/региона, где будет использоваться телевизор, отсутствует в списке, выберите «-».

При появлении на экране сообщения о запуске автоматической настройки телевизора обратитесь к разделу «6:

Автоматическая настройка телевизора».

6: Автоматическая настройка телевизора

Теперь телевизор будет выполнять поиск и сохранять в памяти все доступные телевизионные каналы.

1 Перед началом автоматической настройки телевизора вставьте кассету с записью в видеомагнитофон, подсоединенный к телевизору (стр. 4), и начните воспроизведение.

Во время автоматической настройки будет обнаружен и сохранен в памяти телевизора видеоканал. Если к телевизору не подсоединен видеомагнитофон, эта процедура не требуется. Перейдите к пункту 2.

2 Выберите опцию «ОК», затем нажмите кнопку ⊕.

Телевизор начнет искать все доступные цифровые каналы, затем все доступные аналоговые каналы. Это может занять некоторое время. Подождите и не нажимайте никакие кнопки ни на телевизоре, ни на пульте ДУ.

Если появится сообщение о необходимости проверить подключение антенны

Не было найдено ни цифровых, ни аналоговых каналов. Проверьте, правильно ли подключена антенна, и нажмите кнопку ⚙, чтобы запустить автоматическую настройку повторно.

3Когда на экране появится меню «Сортировка программ», выполните шаги раздела «Сортировка прогр.» (стр. 32). Если вы не хотите менять порядок, в котором сохранены в памяти телевизора аналоговые каналы, переходите к пункту 4.

1. Для выхода нажмите кнопку MENU. Телевизор настроен на прием всех доступных каналов.

Сведения по безопасности

Кабель питания

• Во избежание повреждения кабеля питания соблюдайте следующие правила. В случае повреждения кабеля питания существует опасность поражения электрическим током.

– Прежде чем передвинуть телевизор, отсоедините его от сети. – При отключении кабеля питания от телевизора вначале выньте вилку кабеля из розетки электрической сети. – При отключении кабеля питания от розетки электрической сети следует браться за его вилку. Не тяните за сам кабель питания. – Не пережимайте, не перегибайте и не перекручивайте кабель питания, прилагая излишние усилия. В противном случае могут оголиться или переломиться внутренние провода. – Не изменяйте конструкцию кабеля питания. – Не ставьте и не кладите никакие тяжелые предметы на кабель питания. – Кабель питания не должен находиться рядом с источниками тепла.

• В случае повреждения кабеля питания немедленно прекратите пользоваться им и обратитесь к своему дилеру или в сервисный центр Sony для его замены. - Не используйте входящий в комплект поставки кабель питания с другим оборудованием. - Используйте только кабели питания Sony, не пользуйтесь другими марками.

Розетка электрической сети

• Вилку кабеля питания телевизора, имеющую контакт заземления, следует вставлять в розетку электрической сети, также оснащенную контактом заземления.
• Не пользуйтесь электророзеткой с плохими контактами. Вставляйте вилку в розетку до конца. Плохой контакт может привести к искрению и, как следствие, к возгоранию. Обратитесь к электрику с просьбой заменить электророзетку.

Чистка вилки кабеля питания

Регулярно чистите вилку кабеля питания, предварительно вынимая ее из розетки. Если на вилке имеется пыль, в которой скапливается влага, это может привести к повреждению изоляции и, как следствие, к возгоранию.

Перегрузка

Телевизор предназначен для работы только от сети переменного тока с напряжением 220–240 В. Не подключайте слишком много приборов к одной электророзетке. Это может привести к возгоранию и поражению электрическим током.

Если телевизор не используется

- Если Вы не собираетесь пользоваться телевизором в течение нескольких дней, по соображениям безопасности и энергосбережения его следует отключить от сети электропитания.

- При выключении телевизора кнопкой он не отключается от электрической сети. Для полного отключения телевизора от сети выньте вилку кабеля питания из розетки. Однако в некоторых моделях правильная работа некоторых функций возможна только, если телевизор остается в дежурном режиме. Такие случаи описаны в данном руководстве.

Переноска

• Перед перемещением телевизора отсоедините от него все кабели.
• Телевизор больших размеров должны переносить не менее двух человек.
• Если телевизор переносится вручную, держите его, как показано на рисунке справа. Поднимая телевизор, крепко придерживайте его снизу. Если этого не сделать, он может упасть и получить повреждения или нанести серьезную травму.
• При перевозке берегите телевизор от ударов и сильной вибрации. Он может упасть и получить повреждения или стать причиной серьезной травмы. • В случае падения или повреждения телевизора немедленно обратитесь к квалифицированному специалисту по обслуживанию для его проверки.
• Если необходимо доставить телевизор в ремонтную мастерскую или перевезти в другое место, упакуйте его в картонную коробку и упаковочный материал, в которых он поставлялся изначально.

Размещение

• Телевизор следует устанавливать вблизи легкодоступной сетевой розетки.
• Установите телевизор на ровную устойчивую поверхность. Не вешайте на телевизор никакие предметы. В противном случае возможно его падение с подставки, результатом чего может явиться материальный ущерб или серьезная травма.
• Не устанавливайте телевизор в местах с повышенной температурой, например, под прямыми солнечными лучами, рядом с отопительными приборами или тепловентиляторами. В противном случае телевизор может перегреться, его корпус может деформироваться, и могут возникнуть неполадки в его работе.
• Не устанавливайте телевизор в месте, подверженном прямому воздействию воздуха, идущего от кондиционера. При установке телевизора в таком месте внутри него возможна конденсация влаги, которая может привести к его выходу из строя.
• Не устанавливайте телевизор в жарких, влажных или слишком запыленных помещениях.
• Не устанавливайте телевизор в местах, где могут быть насекомые.
• Не устанавливайте телевизор в местах, где он может подвергаться механической вибрации.
• Не устанавливайте телевизор в местах, где о него можно случайно удариться, например, за колонной или на небольшой высоте, где его можно задеть головой. Это может стать причиной травмы.
• Не позволяйте детям взбираться на телевизор.
• Если телевизор используется рядом с морским побережьем, соль может вызвать коррозию металлических частей и привести к внутреннему повреждению или возгоранию телевизора.

- Никогда не перекрывайте вентиляционные отверстия и не вставляйте в них никакие предметы. Это может привести к перегреву и последующему возгоранию.

- Если не обеспечить надлежащую вентиляцию, в телевизоре может скапливаться пыль и грязь. Для обеспечения надлежащей вентиляции соблюдайте следующие рекомендации:

– Не устанавливайте телевизор задом наперед и боком; – Не ставьте телевизор на бок и нижней стороной вверх; – Не устанавливайте телевизор на полке или в нише; – Не ставьте телевизор на ковер или на кровать; – Не накрывайте телевизор тканью, например, занавесками, а также газетами и т.п.

- Оставляйте свободное пространство вокруг телевизора, как показано на рисунке ниже. В противном случае возможно нарушение нормальной циркуляции воздуха, что может привести к перегреву и, как следствие, к возгоранию или повреждению телевизора.

Настенная установка

Обеспечьте вокруг телевизора расстояние не меньше указанного.

Установка на подставке

Обеспечьте вокруг телевизора расстояние не меньше указанного.

- Никогда не устанавливайте телевизор следующим образом:

Циркуляция воздуха нарушена.

Циркуляция воздуха нарушена.

Аксессуары, поставляемые в качестве опции

При установке телевизора на подставку или кронштейн для настенной установки соблюдайте следующие правила. Если этого не сделать, телевизор может упасть и стать причиной серьезной травмы.

- По соображениям безопасности настоятельно рекомендуется использовать аксессуары Sony:

• KDL-46S2000/KDL-46S2010/KDL-46S2030/ KDL-40S2000/KDL-40S2010/KDL-40S2030: Кронштейн для настенной установки SU-WL51.
• KDL-32S2000/KDL-32S2010/KDL-32S2020/KDL-32S2030/KDL-26S2000/KDL-26S2010/KDL-26S2020/KDL-26S2030: Кронштейн для настенной установки SU-WL31.
• Для обеспечения надлежащей циркуляции воздуха и предотвращения накопления пыли настоятельно рекомендуется использовать специальный кронштейн для настенной установки производства компании Sony.
• В случае настенной установки телевизора поручите ее выполнение квалифицированным специалистам. Неправильно выполненная установка может сделать телевизор небезопасным.
• Закрепите телевизор должным образом, следуя указаниям, приведенным в инструкции на подставку.
• Обязательно прикрепите кронштейны, прилагаемые к подставке.

Прокладка кабелей

• Выполняя кабельные соединения между устройствами, в целях безопасности извлеките кабель питания из сетевой розетки.
• Будьте осторожны, чтобы не споткнуться о кабели. Иначе можно повредить телевизор.

Медицинские

учреждения

Не ставьте телевизор в местах, где используется медицинское оборудование. Это может привести к неисправной работе медицинских приборов.

Использование вне помещения

• Не устанавливайте телевизор вне помещения. Попадание телевизора под дождь может привести к возгоранию или поражению электрическим током.

Если телевизор будет подвергаться воздействию прямых солнечных лучей, он может перегреться и выйти из строя.

Корабли и другие суда

Не устанавливайте телевизор в транспортном средстве. Во время движения он может упасть и причинить травму.

Не устанавливайте этот телевизор на кораблях и других судах. Попадание на него морской воды может привести к возгоранию или повреждению телевизора.

Вода и влага

Не используйте телевизор рядом с водой, например, рядом с ванной или душевой комнатой. Следите за тем, чтобы он не попадал под дождь и не находился во влажном или задымленном помещении. В противном случае возможно возгорание и поражение током.

Не прикасайтесь к кабелю питания и к телевизору влажными руками. В противном случае существует опасность поражения электрическим током или повреждения телевизора.

Влага и

легковоспламеняющиеся предметы

Не кладите на телевизор какие-либо предметы. На телевизор не должны попадать какие-либо капли или брызги; нельзя ставить на него предметы, содержащие жидкости, например вазу с цветами.

Во избежание возгорания не ставьте рядом с телевизором легковоспламеняющиеся предметы или источники открытого пламени (например, свечи).

- Если жидкость или какой-либо предмет все же попадет внутрь корпуса телевизора через отверстия, немедленно выключите его. В противном случае существует опасность поражения электрическим током или повреждения телевизора. Поэтому немедленно обратитесь к квалифицированному специалисту сервисной службы для проверки телевизора.

Грозы

В целях безопасности во время грозы не прикасайтесь ни к каким частям телевизора, а также к кабелям питания и антенны.

Разбитое стекло

- Не бросайте в телевизор никакие предметы. От удара экранное стекло может разбиться и нанести серьезную травму.

- Если на поверхности телевизора появилась трещина, не прикасайтесь к нему, пока кабель питания не будет отсоединен от электросети. В противном случае существует опасность поражения электрическим током.

Обслуживание

Внутри телевизора имеются опасные высокие напряжения. Не снимайте корпус. Доверяйте эту операцию только квалифицированному специалисту сервисной службы.

Демонтаж и установка мелких деталей

Храните мелкие детали вне досягаемости детей.

ДМеры

предосторожности

Просмотр телевизора

• Для удобства просмотра рекомендуется располагаться от телевизора на расстоянии, в четыре-семь раз превышающем вертикальный размер экрана.
• Для получения четкого изображения не направляйте непосредственно на экран источники света и не допускайте воздействия на него прямых солнечных лучей. По возможности используйте точечное освещение потолочных светильников.
• Смотрите телевизор при достаточном освещении; просмотр при плохом освещении или в течение чрезмерно продолжительного времени утомляет глаза.

Регулировка громкости

• Отрегулируйте громкость так, чтобы не беспокоить соседей. Звуки очень сильно распространяются в ночное время. Поэтому рекомендуется закрывать окна или пользоваться наушниками.
• При пользовании наушниками не устанавливайте слишком большую громкость, чтобы не повредить слух.

ЖК-экран

- Хотя ЖК-экран изготовлен по высокоточной технологии и число эффективных точек достигает 99,99 % и выше, на экране могут постоянно появляться черные или яркие цветные (красные, синие или зеленые) точки. Это структурное свойство ЖК-экрана, которое не является признаком неисправности.

- Не нажимайте на защитный фильтр, не царапайте его и не ставьте на телевизор какие-либо предметы. Это может привести к неравномерности изображения или повреждению ЖК-экрана.

- Если телевизор работает в холодном месте, изображение может оказаться размытым или слишком темным. Это не является признаком неисправности. Эти явления исчезнут с повышением температуры.

- При продолжительной демонстрации неподвижного изображения могут появляться остаточные изображения. Через несколько секунд они могут исчезнуть.

- Во время работы телевизора экран и корпус нагреваются. Это не является признаком неисправности.

- ЖК-дисплей содержит небольшое количество жидких кристаллов и ртути. Люминесцентная лампа в телевизоре также содержит ртуть. При утилизации соблюдайте соответствующие местные положения и инструкции.

Уход за поверхностью экрана, корпусом телевизора и их чистка

Перед чисткой телевизора или вилки кабеля питания отсоедините кабель от сети.

Для обеспечения сохранности конструкционных материалов и покрытия экрана телевизора

соблюдайте следующие меры предосторожности.

- Не нажимайте на экран, не скребите по нему твердыми предметами и ничего в него не кидайте. В противном случае экран можно повредить.

• Если телевизор непрерывно работает в течение продолжительного времени, не прикасайтесь к панели дисплея, так как она нагревается.
• К поверхности экрана рекомендуется прикасаться как можно реже.
• Для удаления пыли с поверхности экрана/корпуса телевизора осторожно протирайте его мягкой тканью. Если пыль не удаляется полностью, протрите экран мягкой тканью, слегка смоченной в слабом растворе мягкого моющего средства.

- Ни в коем случае не используйте никакие абразивные материалы, щелочные/кислотные очистители, чистящие порошки и такие летучие растворители, как спирт, бензин, разбавитель или инсектициды. Применение этих веществ или длительный контакт с изделиями из резины/винила могут повредить покрытие корпуса или поверхность экрана.

- В вентиляционных отверстиях со временем может скапливаться пыль. Для обеспечения надлежащей вентиляции рекомендуется периодически (раз в месяц) удалять пыль с помощью пылесоса.

- При регулировке угла наклона телевизора придерживайте основание подставки рукой, чтобы предотвратить отсоединение экрана от подставки. Следите, чтобы пальцы не попали в зазор между экраном и подставкой.

Дополнительные устройства

• Не устанавливайте дополнительные компоненты слишком близко к телевизору. Расстояние от телевизора до дополнительных компонентов должно быть не менее 30 см. В случае установки видеомагнитофона перед телевизором или рядом с ним изображение может искажаться.
• В случае установки телевизора в непосредственной близости от устройств, испускающих электромагнитное излучение, возможны искажение изображения или аудио помехи.

Утилизация телевизора

Утилизация электрического и электронного оборудования (директива применяется в странах Евросоюза и других европейских странах, где действуют системы раздельного сбора отходов)

Данный знак на устройстве или его упаковке обозначает, что данное устройство нельзя

утилизировать вместе с прочими бытовыми отходами. Его следует сдать в соответствующий приемный пункт переработки электрического и электронного оборудования. Неправильная утилизация данного изделия может привести к потенциально негативному влиянию на окружающую среду и здоровье людей, поэтому для предотвращения подобных последствий необходимо выполнять специальные требования по утилизации этого изделия. Переработка данных материалов поможет сохранить природные ресурсы. Для получения более подробной информации о переработке этого изделия обратитесь в местные органы городского управления, службу сбора бытовых отходов или в магазин, где было приобретено изделие.

Обзор пульта ДУ

①I/⏻ – Режим ожидания телевизора

Временное отключение телевизора и включение его из режима ожидания.

②A/B – Двойной звук (стр. 26)

③Цветные кнопки

Выбор вариантов в нижней части цифровых меню «Избранное» и EPG.

④ +Информация / Включение показа текста

• В цифровом режиме: вызов краткой информации о программе, просматриваемой в данный момент.
• В аналоговом режиме: вывод на экран информации, например, номера текущего канала и режима экрана.
• В режиме «Текст» (стр. 15): включение показа скрытой информации (например, ответа на вопрос викторины).

⑤ ↗/▽/↔/→/⊕ (стр. 15, 21)

⑥TOOLS (стр. 16, 20, 39)

Доступ к различным функциям просмотра и возможность изменения/установки настроек в соответствии с источником и режимом экрана.

⑦MENU (стр. 21)

⑧ DIGITAL – Цифровой режим (стр. 14)

⑨Цифровые кнопки

• В режиме ТВ: Выбор каналов. Для двузначных номеров программ введите вторую цифру в течение двух секунд.
• В режиме Текст: Ввод трехзначных номеров страниц для выбора страницы.

⑩ – Предыдущий канал

Возврат к каналу, который был включен до этого (дольше пяти секунд).

⑪PROG +/- (стр. 14)

• В режиме ТВ: Выбор следующего (+) или предыдущего (-) канала. • В режиме Текст: Выбор следующей (+) или предыдущей (-) страницы.

12 △ +/- - Громкость

13 - Отключение звука (стр. 14)

14 - Текст (стр. 15)

⑮ANALOG – Аналоговый режим (стр. 14)

16 /RETURN

Возврат к предыдущему экрану любого отображаемого меню.

⑰ EPG (Digital Electronic Programme Guide (Цифровое электронное руководство по программам)) (стр. 17)

18 - Остановка изображения (стр. 15)

Остановка телевизионного изображения.

19 - Режим экрана (стр. 15)

20/→Выбор входного сигнала / Удержание текста

• В режиме ТВ (стр. 20): Выбор источника входного сигнала от оборудования, подключенного к разъемам телевизора. • В режиме Текст (стр. 15): Удержание текущей страницы.

К сведению

На кнопках A/B, PROG + и 5 имеются выпуклые точки. По ним удобно ориентироваться при управлении телевизором.

Обзор кнопок и индикаторов на телевизоре

① (с译у21)

②/→Выбор входного сигнала/ ОК

• В режиме ТВ (стр. 20): Выбор источника входного сигнала от оборудования, подключенного к разъемам телевизора. • В меню телевизора: Выбор меню или параметра и подтверждение выбора.

③ +/-/

• Увеличение (+) или уменьшение (-) громкости. • В меню телевизора: Переход по списку влево (или вправо ().

④PROG +/- / ↑ ↓

- В режиме ТВ: Выбор следующего (+) или предыдущего (-) канала.

• В меню телевизора: Переход по списку вверх (или вниз ( ).

5 ⏻ – Питание

Включение/выключение телевизора.

⑥ Датчик пульта ДУ

⑦ Ⓧ Индикатор отключения изображения/таймера

• Загорается зеленым светом при отключении изображения (стр. 30).
• Если таймер установлен, загорается оранжевым светом (стр. 30).

⑧ ⏻ – Индикатор режима ожидания

Загорается красным светом при переключении телевизора в режим ожидания.

⑨ – Индикатор питания

Загорается зеленым светом при включении телевизора.

Примечание

Прежде чем вынуть вилку из розетки, убедитесь в том, что телевизор выключен. Вынимание вилки из розетки при включенном телевизоре может привести к его неисправности, а индикатор может остаться включенным.

Просмотр телепрограмм

Просмотр телепрограмм

1 Для включения телевизора нажмите кнопку ⏻ на телевизоре (сверху).

Если телевизор находится в режиме ожидания (индикатор ⏻ (режим ожидания) на телевизоре (спереди) горит красным светом), то для его включения нажмите на пульте ДУ кнопку I/♡.

2 Нажмите кнопку DIGITAL для переключения в цифровой режим или ANALOG для переключения в аналоговый режим.

Список доступных каналов изменяется в зависимости от режима.

3 Выберите телеканал с помощью цифровых кнопок или PROG +/-

Для выбора номеров каналов 10 и выше с помощью цифровых кнопок, вторую и третью цифры следует вводить в течение двух секунд.

Для выбора цифрового канала при помощи Цифрового электронного руководства по программам (EPG) см. стр. 17.

В цифровом режиме

На некоторое время появится информационное сообщение. В сообщении могут быть показаны следующие значки.

: Радиосервис

: Кодировка/Подписка

: Доступны несколько языков звукового сопровождения

: Доступны субтитры

: Доступны субтитры для людей с плохим слухом

18: Рекомендованный минимальный возраст для текущей программы (от 4 до 18 лет)

: Запрет детям

: Текущая программа записывается

Дополнительные операции

Чтобы Необходимо

Временновыключитьтелевизор(перевести его врежим ожидания)	Нажать кнопку / .
Включитьтелевизор без звука из режимаожидания	Нажать кнопку мх . Нажать кнопку +/ - для установки уровня громкости.
Полностьювыключитьтелевизор	Нажать кнопку нателевизоре (сверху).
Отрегулироватьгромкость	Нажать кнопку + (для увеличения)/- (для уменьшения).
Отключить звук Нажать кнопку мх . Чтобы снова включить звук,нажмите эту кнопку еще раз.

Чтобы Необходимо

Получить доступ к таблице программ (только в аналоговом режиме)

Нажмите кнопку ⚙️. Для выбора аналогового канала нажимайте кнопку ⚗️/↓, затем нажмите кнопку ⚙️. О доступе к таблице входных сигналов см. стр. 20.

Получение доступа к функции Текст

Нажмите кнопку ☐. При каждом нажатии кнопки ☐ изображение на экране циклически меняется следующим образом:

Текст → Текст поверх телевизионного изображения (смешанный режим) → Текст выкл. (выход из режима текста)

Для выбора страницы нажимайте цифровые кнопки или PROG +/-

Чтобы зафиксировать страницу, нажмите ➕ ⚠️. Чтобы включить показ скрытой информации, нажмите Ⓗ/ ? .

К сведению

• Убедитесь в том, что телевизор принимает качественный сигнал, иначе возможны ошибки в тексте.
• Большинство телесканалов вещают и в режиме телетекста. Чтобы узнать о том, как пользоваться этой услугой, откройте страницу с индексом.
• Если внизу страницы с текстом появились четырехцветные обозначения, значит, доступен режим Fastext. Режим Fastext обеспечивает быстрый и простой доступ к страницам. Чтобы перейти на ту или иную страницу, нажмите кнопку соответствующего цвета.

Остановка изображения

Остановка телевизионного изображения (например, для записи номера телефона или рецепта).

1 Нажмите кнопку на пульте ДУ. 2 Нажимайте кнопку ♠/♥/↔/→ для регулировки положения окна. 3 Для удаления окна нажмите кнопку . 4. Для возврата к нормальному режиму телевизора нажмите еще раз кнопку

Переключение режимов экрана вручную в зависимости от типа трансляции

Для переключения между режимами Оптимальн., 4:3, Широкоэкр., Увелич. и 14:9 нажмите несколько раз кнопку

Оптимальн.*

Вывод изображения в обычном формате, 4:3, с имитацией эффекта широкого экрана. Изображение формата 4:3 растягивается и заполняет весь экран.

4:3

Вывод изображения обычного формата 4:3 (например, неширокоэкранного телевидения) в правильных пропорциях.

Широкоэкр.

Вывод широкоэкранных программ (16:9) в правильных пропорциях.

Увелич.*

Вывод изображения формата синемаскопа (формата "почтового ящика") в правильных пропорциях.

14:9*

Вывод изображения формата 14:9 в правильных пропорциях. На экране по краям изображения появляются черные полосы.

* Верхняя и нижняя части изображения могут оказаться обрезаны.

Продолжение

К сведению

• Кроме того, вы можете установить опцию "Автомат. формат" в положение "Вкл.". Телевизор будет автоматически выбирать наиболее подходящий для трансляции режим (стр. 27).
• В режимах 14:9 и Увелич. можно отрегулировать положение изображения. Сдвиньте его вверх или вниз (например, чтобы прочитать субтитры) кнопками / .
• Некоторые символы и/или буквы в верхней и нижней части изображения могут быть не видны в режиме Оптимальн.. В этом случае вы можете выбрать опцию “Размер по вертикали” с помощью меню “Управление экраном” и отрегулировать вертикальный размер так, чтобы они были видны.

Использование меню Tools

Для отображения следующих пунктов меню во время просмотра телевизионной программы нажмите кнопку TOOLS.

Опции Описание

Энергосбережение См. стр. 30.
Установка субтитров (только в цифровом режиме)	См. стр. 36.
Цифр. Избранные (только в цифровом режиме)	См. стр. 19.
Режим изобр. См. стр. 23.
Режим звука См. стр. 25.
Автоустановка часов (только в аналоговом режиме)	Переключение в цифровой режим и установка времени.
Таймер сна См. стр. 30.
Громк. наушн. См. стр. 26.

Проверка Цифрового электронного руководства по программам (EPG) ВЗ

Digital Electronic Programme Guide (Цифровое электронное руководство по программам) (EPG)

1 Для отображения Цифрового электронного руководства по программам (EPG) в цифровом режиме нажмите кнопку

2Выполните нужную операцию, как показано в следующей таблице.

Примечание

Информация о программе будет отображена только в том случае, если телевизионная станция передает ее.

* Обратите внимание на то, что в некоторых странах эта функция может отсутствовать.

Чтобы

Выключить EPG Нажать кнопку .
Перемещаться по EPG Нажать кнопку	/ / / .
Просмотреть текущую программу Нажать кнопку в тот момент, когда выбрана текущая программа.
Сортировать информацию о программах по категориям – Список категорий	1Нажать синюю кнопку.2Для выбора категории нажимайте кнопку / / / .Сбоку будет показано название категории.Доступны следующие категории:“Избранные”: Содержит все каналы, сохраненные в списке Избраннос (стр. 19).“Все категории”: Содержит все доступные каналы.“Новости”: Содержит все каналы новостей.ЗНажать кнопку . ⚫Теперь Цифровое электронное руководство по программам (EPG) показывает только текущие программы из выбранной категории.
Выбрать программу для записи – Запись по таймеру	1Для выбора предстоящей программы, которую Вы хотите записать нажимайте кнопку / / / .2Нажать кнопку . ⚫3Нажмите кнопку / для выбора опции “Запись по таймеру”.4Для установки таймеров телевизора и Вашего видеомагнитофона нажмите кнопку ⚫В информации о программе появится символ 🎨на телевизоре (спереди) загорится индикатор ⚫Примечания• Для видеомагнитофона, совместимого с функцией Smartlink, Вы можете установить таймер записи только на телевизоре. Если Ваш видеомагнитофон не совместим с функцией Smartlink, появится сообщение, напоминающее Вам, что необходимо установить таймер Вашего видеомагнитофона.• Как только запись начнется, Вы можете переключить телевизор в режим ожидания. Однако не выключайте телевизор полностью, так как запись может быть прервана.• Если для программ было выбрано ограничение по возрасту, на экране появится сообщение о вводе пин-кода. За более подробной информацией обратитесь к разделу “Замок от детей” на стр. 36.

Продолжение

Чтобы

Установить программу, которая будет автоматически появляться на экране во время сс начала– Напоминание	1Для выбора предстоящей программы, которую Вы хотите показать, нажимайте кнопку ⇌/⇨/⇨/⇨.2Нажать кнопку . ⚠️3Нажмите кнопку ⇌/⇨для выбора опции “Напоминание”.4Для автоматического отображения выбранной программы во время ее начала нажмите кнопку ⚠️В информации о программе появится символ ⚠️.ПримечаниеЕсли Вы переключите телевизор в режим ожидания, он автоматически включится, когда начнется эта программа.
Установить время и дату программы, которую Вы хотите записать– Ручная запись по таймеру	1Нажать кнопку . ⚠️2Для выбора опции “Ручная запись по таймеру” нажмите кнопку ⇌/⇨, затем нажмите кнопку ⚠️3Для выбора даты нажмите кнопку ⇌/⇨, затем нажмите кнопку⇨.4Установите время начала и окончания записи таким же образом, как в пункте 3.5Для выбора программы нажмите кнопку ⇌/⇨, затем нажмите кнопку ⚠️для установки таймеров телевизора и Вашего видеомагнитофона.В информации о программе появится символ ⚠️ателевизоре (спереди) загорится индикатор ⚠️Примечания• Для видеомагнитофона, совместимого с функцией Smartlink, Вы можете установить таймер записи только на телевизоре. Если Ваш видеомагнитофон не совместим с функцией Smartlink, появится сообщение, напоминающее Вам, что необходимо установить таймер Ваптего видеомагнитофона.• Как только запись начнется, Вы можете переключить телевизор в режим ожидания. Однако не выключайте телевизор полностью, так как запись может быть прервана.• Если для программ было выбрано ограничение по возрасту, на экране появится сообщение о вводе пин-кода. За более подробной информацией обратитесь к разделу “Замок от детей” на стр. 36.
Отменить запись/напоминание– Список таймеров	1Нажать кнопку . ⚠️2Нажмите кнопку ⇌/⇨для выбора опции “Список таймеров”.3Для выбора программы, которую вы хотите отменить, нажимайте кнопку ⇌/⇨, затем нажмите кнопку ⚠️Появится экран для подтверждения отмены программы.4 Нажмите кнопку⇨для выбора опции “Да”, затем нажмите кнопку ⚠️для подтверждения.

К сведению

Вы также можете вывести на экран Цифровое электронное руководство по программам (EPG), выбрав опцию "Цифровые EPG" в "MENU" (стр. 21).

Использование списка Избранное

Функция Избранное позволяет вам выбирать программы из списка, включающего до 8 выбранных вами каналов. Для отображения списка Избранное, см. раздел "Навигация по пунктам меню" (стр. 21).

Список Избранное

* Обратите внимание на то, что в некоторых странах эта функция может отсутствовать.

Чтобы

Создать Ваш список Избранное в первый раз

Если Вы выберете в первый раз опцию “Цифр. Избранные” в “MENU”, на экране появится вопрос, хотите ли Вы добавить каналы в список Избранное.1Для выбора опции “Да” нажмите кнопку . ⊕2Для выбора канала, который вы хотите добавить нажимайте кнопку ♠/♥.Если Вам известен номер канала, Вы можете использовать цифровые кнопки для прямого выбора канала.3Нажать кнопку . ⊕Каналы, сохраненные в списке Избранное, отмечены символом ♥.

Выключить список Избранное: нажмите кнопку RETURN.

Просмотреть информацию отекущих программах	Нажать кнопку ⚙️ тот момент, когда выбрана текущаяпрограмма. Чтобы отменить команду, нажмите кнопку еще раз.
Смотреть канал Нажать кнопку в тот момент, когда выбрана текущаяпрограмма.
Добавить или удалить каналы всписке Избранное	1Нажать синюю кнопку.Каналы, сохраненные в списке Избранное, отмечены символом ♥.2Для выбора канала, который Вы хотите добавить илиудалить, нажимайте кнопку ♕/♥.Если Вам известен номер канала, Вы можете использоватьцифровые кнопки для прямого выбора канала.3Нажать кнопку . ⊕4Для возврата к списку Избранное нажмите синюю кнопку.
Удалить все каналы из спискаИзбранное	1Нажать синюю кнопку.2Нажать желтую кнопку.Появится экран для подтверждения удаления всех каналов изсписка Избраннос.3 Нажмите кнопку ← для выбора опции “Да”, затемнажмите кнопку ⚙️ для подтверждения.

Просмотр изображений с подсоединенного оборудования

Включите подсоединенное оборудование и выполните одно из перечисленных ниже действий.

Оборудование, подключенное к гнездам Scart с помощью полностью смонтированного провода с 21-штырьковыми разъемами Scart

Включите воспроизведение на подключенном устройстве. На экране появится изображение, передаваемое этим устройством.

Видеомагнитофон с автоматической настройкой (стр. 6)

Для выбора видеоканала в аналоговом режиме нажмите кнопку PROG +/- или цифровые кнопки.

Другое подключенное оборудование

Нажмите кнопку / несколько раз, пока на экране не появится значок соответствующего источника сигнала (см. ниже).

→AV →/→AV →…， AV 2

Входной аудио/видеосигнал или RGB-сигнал через разъем Scart ① или ②. Значок появляется только при подсоединении источника RGB.

AV3:

Входной компонентный сигнал через гнезда Y, P_B/C_B, Pr/Cr → / → 3 и входной аудиосигнал через гнезда L, R + →

AV4:

Цифровой аудио/видеосигнал подается через разъем HDMI IN 4. Входной аудиосигнал является аналоговым только в том случае, если оборудование подключено через DVI и гнездо аудиовыхода.

→ AV5/AV5

Входной видеосигнал через видеоразъем 3 м, входной аудиосигнал через аудиоразъем L

(MONO), разъемы R 5. Значок S→

выводится, только если оборудование подключено к гнезду S-видео 5 вместо видеоразъема 3, а входной сигнал S-видео подается через гнездо S-видео 5.

Дополнительные операции

Чтобы Необходимо

Вернуться к обычному режиму ТВ

Нажмите кнопку DIGITAL или ANALOG.

Получить доступ к Таблицевходных сигналов

Для доступа к таблицевходных сигналов нажмитекнопку ⊕(Затем, только ваналоговом режиме, нажмитекнопку ➡.) Для выборавходного сигнала нажимайтекнопку ⇧/✉, затем нажмитекнопку ⊕.

Использование меню Tools

Для отображения следующих пунктов при просмотре изображений с другого подсоединенного устройства, отличающегося от ПК, нажмите кнопку TOOLS.

Опции Описание

Энергосбережение См. стр. 30.
Режим изобр. См. стр. 23.
Режим звука	См. стр. 25.
Автоустановка насов(A)олько в аналоговом режиме)	Переключение в цифровой режим и установка времени.
Таймер сна	См. стр. 30.
Громк. наушн.	См. стр. 26.

Навигация по пунктам меню

“MENU” позволяет вам наслаждаться различными удобными функциями данного телевизора. Вы можете легко выбирать каналы или внешние источники входного сигнала при помощи пульта ДУ. Также, установки для вашего телевизора можно легко изменить при помощи “MENU”.

1 Для отображения меню нажмите кнопку MENU.

2 Для выбора опции меню нажмите кнопку ↩/▽. 3 Для подтверждения выбранной опции меню нажмите кнопку

Для выхода из меню нажмите кнопку MENU.

Меню Описание

	Цифр. Избранные(только в регионах с цифровымтелевещанием)	Вызов списка Избранное. За более подробной информацией обратитесь к стр. 19.
	Список программ(только в регионах с аналоговымтелевещанием)	Выбор телепрограммы из списка названий каналов.Для просмотра желаемого канала выберите этот канал, затем нажмите кнопкуДля назначения метки программе см. стр. 32.
	Аналоговые(только в регионах с цифровымтелевещанием)	Возврат к последнему просматриваемому аналоговому каналу.
	Цифровые(только в регионах с цифровымтелевещанием)	Возврат к последнему просматриваемому цифровому каналу.
	Цифровые EPG(только в регионах с цифровымтелевещанием)	Вызов Цифрового электронного руководства по программам (EPG).За более подробной информацией обратитесь к стр. 17.

Продолжение

Меню Описание

	Внешние входы	Выбор устройства, подсоединенного к Вашему телевизору.Для просмотра желаемого внешнего источника входного сигнала, выберите источник входного сигнала, затем нажмите кнопку ⚠Для назначения метки внешнему источнику входного сигнала, см. стр. 29.
	Установки	Вызов экрана меню Установки, где выполняется большинство расширенных установок и регулировок. Выберите значок меню, выберите пункт меню и выполните нужное изменение или регулировку при помощи кнопок ⏻/⇨/⇨/⇨.За более подробной информацией обратитесь к стр. 23 - 36.

Меню Изображение

Параметры, перечисленные ниже, можно установить в меню Изображение. Для выбора опций меню в разделе "Установки" см. раздел "Навигация по пунктам меню" (стр. 21).

Заданные входы	Выбирается, применять ли установки, сделанные в меню Изображение, ко всем источникам входного сигнала, или только к тем источникам, сигнал с которых отображается в данный момент на экране.“Все”: Установки применяются ко всем источникам входного сигнала.“Только просм.”: Установки применяются только к текущему источнику входного сигнала.
Режим изобр.	Выбор режима изображения.“Яркий”: Для улучшения контраста и резкости изображения.“Стандартный”: Для отображения стандартного изображения. Рекомендуется для использования в домашних условиях.“Индивидуальный”: Позволяет вам сохранять сделанные вами настройки.
Сброс	Возврат к заводским установкам всех сделанных настроек для изображения за исключением “Режим изобр.”.
Подсветка	Регулировка яркости фона.
Контраст	Повышаст или понижает контраст ность изображения.
Яркость	Повышаст или понижает яркость изображения.
Цветность	Повышает или понижает интенсивность цветов.
Оттенок	Повышает или понижает оттенки зеленого.К сведению“Оттенок” можно настроить только для цветного сигнала NTSC (например, для видеокассет из США).

Продолжение

Цветовой тон	Регулирует баланс белого для изображения.“Холодный”: Придает белому цвету голубоватый оттенок.“Нейтральный”: Придает белому цвету нейтральный оттенок.“Теплый 1”/“Теплый 2”: Придает белому цвету красноватый оттенок. “Теплый 2”придает более красный оттенок, чем “Теплый 1”.К сведениюОпции “Теплый 1” и “Теплый 2” можно выбрать только если Вы установили опцию“Режим изобр.” в положение “Индивидуальный”.
Резкость	Делает изображение более резким или мягким.
Шумопонижение	Частичная корректировка помех (“снега”) при слабом сигнале трансляции.“Авто”: Автоматическое шумопонижение.“Сильное”/“Среднее”/“Слабое”: Корректировка эффекта шумопонижения.“Выкл.”: Выключение функции Шумопонижение.
Доп. установки	Индивидуальная регулировка функции Изображение. Если Вы установите“Режим изобр.” в “Индивидуальный”, Вы сможете устанавливать/изменятьданные установки.“Сброс”: Возврат всех расширенных настроек видеоизображения к заводскимустановкам.“Корректор черного”: Усиление черных участков изображения для увеличенияконтраста.“Улучш. контраста”: Автоматическая регулировка “Контраст” к наиболееподходящим установкам на основании яркости экрана. Данная функция особенноэффективна для темных изображений, увеличивая глубину изображения.“Гамма”: Настройка баланса между яркими и темными областями изображения.“Чистый белый”: Подчеркивает белые цвета.“Живые цвета”: Делает цвета более живыми.“Фильтр для MPEG”: Уменьшаст помехи изображения, сжатом в видеоформатеМPEG (только в цифровом режиме).

Меню Звук

Вы можете выбрать перечисленные ниже опции в меню Звук. Для выбора опций меню в разделе "Установки" см. раздел "Навигация по пунктам меню" (стр. 21).

Заданные входы	Выбирается, применять ли установки, сделанные в меню Звук, ко всем источникам входного сигнала, или только к тем источникам, сигнал с которых отображается в данный момент.“Все”: Установки применяются ко всем источникам входного сигнала.“Только просм.”: Установки применяются только к текущему источнику входного сигнала.
Режим звука	Выбор режима звука.“Динамичный”: Усиление тембра ВЧ и НЧ.“Стандартный”: Для воспроизведения стандартного звука. Рекомендуется для использования в домашних условиях.“Индивидуальный”: Плоская частотная характеристика. Также позволяет Вам сохранять сделанные вами настройки.
Сброс	Возврат к заводским установкам настроек для звука за исключением “Режим звука”, “Двойной звук”, “Связь наушн.-АС” и “Громк. наушн.”.
Тембр ВЧ	Регулировка высоких звуков.
Тембр НЧ	Регулировка низких звуков.
Баланс	Регулировка баланса между левым или правым громкоговорителями.
Авторег. громк.	Поддержка постоянного уровня громкости, даже когда в нем случаются резкие изменения (например, звук в рекламных роликах обычно бывает громче, чем в других передачах).
Окруж. звук	Выбор окружающего звука.“TruSurround XT”: Для окружающего звука (только для стереоцрограмм).“Имитация стерео”: Придание монофоническим программам эффекта окружающего звука.“Выкл.”: Для обычного стерео- или монофонического присма.
ВВЕ	Придаст звуку большую силу путем компенсации фазового эффекта в громкоговорителях при помощи функции “ВВЕ High Definition Sound System”.

Продолжение

Двойной звук	Выбор звука, который должен воспроизводиться через громкоговоритель при стереотрансляции или трансляции на двух языках.“Стерео”, “Моно”: Для стереотрансляции.“А”/“В”/“Моно”: Для двуязычной трансляции выберите “А” для звукового канала 1, “В” для звукового канала 2 или “Моно” для монофонического канала, если это возможно.К сведениюЕсли Вы выберете другое устройство, подсоединенное к телевизору, установите опцию “Двойной звук” в положение “Стерео”, “А” или “В”.
Связь наушн.-АС(каналгромкоговорителейнаушников)	Включение/выключение встроенных громкоговорителей телевизора при подсоединенных наушниках.
Громк. наушн.(громкостьнаушников)	Регулировка громкости наушников.

К сведению

Опции “Тембр ВЧ”, “Тембр НЧ”, “Баланс”, “Авторег. громк.”, “Окруж. звук” и “ВВЕ” не могут быть использованы для наушников и выходных аудиогнезд.

Меню Управление экраном

Вы можете выбрать перечисленные ниже опции в меню Управление экраном. Для выбора опций меню в разделе “Установки” см. раздел “Навигация по пунктам меню” (стр. 21).

Заданные входы	Выбирается, применять ли установки, сделанные в меню Управление экраном ко всем источникам входного сигнала, или только к тем источникам, сигнал с которых отображается в данный момент.“Все”: Установки применяются ко всем источникам входного сигнала.“Только просм.”: Установки применяются только к текущему источнику входного сигнала.
Формат экрана	За более подробной информацией о формате экрана обратитесь к разделу “Переключение режимов экрана вручную в зависимости от типа трансляции” (стр. 15).
Автомат.формат	Автоматическое изменение формата экрана в зависимости от транслируемого сигнала. Для сохранения вашей установки выберите опцию “Выкл.”.К сведению• Даже если Вы выберете опцию “Вкл.” или “Выкл.” в “Автомат. формат”, Вы всегда можете изменить формат экрана, нажимая повторно кнопку 🌐• “Автомат. формат” доступен только для сигналов PAL и SECAM.
4:3 по умолч.	Выбор режима экрана по умолчанию для использования с трансляцией 4:3.“Оптимальн.”: Воспроизведение изображения в обычном формате, 4:3, с имитацией эффекта широкого экрана.“4:3”: Отображение изображения стандартной трансляции 4:3 в правильных пропорциях.“Выкл.”: Сохранение текущей установки “Формат экрана” при изменении канала или входного сигнала.К сведениюДанная опция имеется в наличии только в том случае, если функция “Автомат. формат” установлена в положение “Вкл.”.
Областьотображ.	Регулировка области экрана для показа изображения.“Нормальная”: Отображение изображения с оригинальным размером.“–1”/“–2”: Увеличение изображения для сокрытия края изображения.
Сдвиг погоризонт.	Регулировка горизонтального положения изображения для каждого формата экрана.

Продолжение

Сдвиг по вертик.	Регулировка вертикального положения изображения в режиме формата экрана Увелич. или 14:9.
Размер по вертикали	Регулировка вертикальный размер изображения в режиме формата экрана Оптимальн., Увелич. или 14:9.

Меню Начальная настройка

Параметры, перечисленные ниже, можно установить в меню Начальная настройка. Для выбора опций меню в разделе "Установки" см. раздел "Навигация по пунктам меню" (стр. 21).

Автозапуск	Запуск “меню первого включения” для выбора языка и страны/региона, а также настройки всех доступных цифровых и аналоговых каналов. Обычно этого делать не требуется, потому что язык и страна/регион уже выбраны и все каналы уже настроены при установке телевизора (стр. 5, 6). Тем не менее, этот параметр позволяет повторить процедуру (например, заново настроить телевизор после переезда или найти новые каналы, появившиеся в эфире).
Язык	Выбор языка меню.
Предустановка AV	Присвоение имени любому устройству, подсоединенному к разъему на боковой или задней панели. Это имя будет ненадолго выводиться на экран при переключении на соответствующее устройство. Вы можете пропустить источник входного сигнала, не подключенный ни к какому устройству.1 Для выбора желаемого источника входного сигнала нажмите кнопку ⇌/↳, затем нажмите кнопку ⚠2 Для выбора желаемого пункта меню внизу нажмите кнопку ⇌/↳, затем нажмите кнопку ⚠Мстки устройств: Использование одной из предоставленных меток для присвоения названия подсоединяемому устройству.“Изм.”: Создание Вашей собственной метки. Выполните шаги с 2 по 4 раздела “Метки программ” (стр. 32).“Пропуск”: Пропуск источника входного сигнала, к которому не подключено никакое устройство, при выборе с помощью кнопок ⚠источника входного сигнала.
Авто S Video	Выбор входного сигнала с гнезд S-видео ⚡ в случае⩾подсоединения к обоим гнездам.

Продолжение

Настройки таймера	Установка Таймера включения/выключения телевизора.Таймер снаУстановка периода времени, по истечении которого телевизор должен автоматически переключаться в режим ожидания.Если активирован Таймер сна, индикатор (Таймер) на телевизорс (спереди) загорастся оранжествым цветом.К сведению• Если Вы выключите телевизор и снова его включите, опция “Таймер сна” будет установлена в положение “Выкл.”.• За одну минуту до переключения телевизора в режим ожидания на экране появляется надпись “ТВ скоро будет выключен по Таймеру сна.”.Таймер включенияУстановка Таймера включения телевизора.“День”: Выбор дня, в который Вы хотите активировать Таймер включения.“Время”: Установка времени включения телевизора.“Продолжительность”: Выбор периода времени, после которого телевизор автоматически опять переключится в режим ожидания.“Настройка громк.”: Установка громкости телевизора при включении с помощью таймера.Устан. часовПозволяет Вам вручную установить часы. Если телевизор принимает цифровые каналы, часы нельзя отрегулировать вручную, поскольку они установлены на временной код принимаемого сигнала.
Энергосбережение	Выбор режима энергосбережения для уменьшения потребления электроэнергии телевизором.Если выбрана опция “Откл. изобр.”, изображение будет отключено, а индикатор (Откл. изобр.) на телевизорс (спереди) загорится зеленым цветом. Звук останется без изменений.
Световой сенсор	Автоматическая оптимизация установок изображения в соответствии с освещением в комнате.
Выход AV2	Вывод сигнала через разъем с меткой (на задней панели телевизора.Если подключить видеомагнитофон или другое записывающее устройство к разъему (можно записывать сигнал, поступающий с устройств, подключенных к другим разъемам телевизора.“TV”: Вывод телевизионной трансляции.“AV1”: Вывод сигналов с устройств, подсоединенных к разъему (АААААААААААААААААААААААААААААААААААААААААААААААААААААААААААААААААААААААААААААААААААААААААААААААААААА
Тихое включение	Установка регулятора громкости на низком уровне при включении телевизора с постепенным увеличением громкости до заданного уровня.
Динамик	Включение/выключение встроенных громкоговорителей телевизора.“Вкл.”: Громкоговорители телевизора включены для прослушивания звука через громкоговорители телевизора.“Выкл.”: Громкоговорители телевизора выключены для прослушивания звука только через внешние аудиоустройства, подсоединенные к разъемам аудиовыхода.
Система цвета	Выбор системы цветности (“Авто”, “PAL”, “SECAM”, “NTSC3.58”, “NTSC4.43” или “PAL60”) в соответствии с входным сигналом с источника входного сигнала.
Информация	Вызов информации о системе телевизора.
Сброс всех настроек	Возврат всех регулировок к заводским установкам и вызов экрана Автозапуск.

Меню Установки ПК

Перечисленные ниже опции можно выбрать в меню Установки ПК. Для выбора опций меню в разделе "Установки" см. раздел "Навигация по пунктам меню" (стр. 21).

Формат экрана	Выбор режима экрана для отображения входного сигнала с Вашего ПК.“Нормальн.”: Отображение изображения с оригинальным размером.“Полн. 1”: Увеличение изображения для заполнения области отображения с сохранением оригинального соотношения горизонтали к вертикали.“Полн. 2”: Увеличение изображения для заполнения области отображения.
Сброс	Возврат регулировок ПК к заводским установкам за исключением “Формат экрана” и “Управление питанием”.
Автоподстройка	Автоматическая регулировка положения Дисплея и фазы изображения при получении телевизором входного сигнала с подсоединенного ПК.К сведениюФункция Автоподстройка может не работать должным образом с определенными входными сигналами. В таких случаях вручную отрегулируйте оции “Фаза”, “Шаг”, “Сдвиг по горизонт.” и “Сдвиг по вертик.”.
Фаза	Регулировка фазы в случае мерцания экрана.
Шаг	Регулировка шага в случае, если на изображении есть нежелательные вертикальные полосы.
Сдвиг по горизонт.	Регулировка горизонтального положения изображения для каждого формата экрана.
Сдвиг по вертик.	Регулировка вертикального положения изображения для каждого формата экрана.
Управление питанием	Переключение телевизора в режим ожидания, если в течение 30 секунд не поступает никакого сигнала.

Меню Настройка аналоговых каналов (Только в аналоговом режиме)

Вы можете изменить/установить аналоговые параметры с помощью меню Настройка аналоговых каналов. Для выбора опций меню в разделе "Установки" см. раздел "Навигация по пунктам меню" (стр. 21).

Режим 1 цифры	Если опция “Режим 1 цифры” установлена в положение “Вкл.”, Вы можете выбрать аналоговый канал при помощи одной цифровой кнопки (0 - 9) на пульте ДУ.ПримечаниеЕсли опция “Режим 1 цифры” установлена в положение “Вкл.”, Вы не можете выбрать каналы с номерами 10 и выше, вводя две цифры при помощи пульта ДУ.
Автонастройка	Настройка всех доступных аналоговых каналов.Обычно этого делать не требуется, потому что все каналы уже настроены при установке телевизора (стр. 5, 6). Тем не менее, этот параметр позволяет повторить процедуру (например, заново настроить телевизор после переезда или найти новые каналы, появившиеся в эфире).
Сортировка прогр.	Изменение порядка расположения аналоговых каналов, сохраненного в памяти телевизора.1 Для выбора канала, который Вы хотите переместить на новую позицию, нажмите кнопку / , затем нажмите кнопку 2 Для выбора новой позиции для Вашего канала нажмите кнопку / , затем нажмите кнопку
Метки программ	Присвоение каналу любого имени, содержащего не более пяти букв или цифр. Данное имя будет ненадолго выводиться на экран при переключении на этот канал. (Обычно названия каналов берутся автоматически из режима телетскста, если он предусмотрен.)1 Для выбора канала, которому Вы хотите присвоить название, нажмите кнопку / , затем нажмите кнопку 2 Нажмите кнопку / для выбора нужной буквы или цифры (“_” для пробела), затем нажмите кнопку ⇒ .Исправление символа, введенного ошибочноДля выбора неправильной буквы нажмите кнопку . Затем нажмите кнопку / для выбора правильной буквы.Удаление всех буквВыберите опцию “Сброс”, затем нажмите кнопку 3 Повторяйте шаг 2, пока не введите имя целиком.4Выберите опцию “ОК”, затем нажмите кнопку .

Руч. настр. прогр.

Перед выбором опции "Метка"/"АПЧ"/"Аудиофильтр"/"Пропуск"/"Декодер" нажмите кнопку PROG +/- для выбора номера программы с каналом. Нельзя выбрать номер программы, настроенной на пропуск (стр. 34).

Программа/Система/Канал

Ручная настройка каналов программ.

1 Для выбора опции “Программа” нажмите кнопку ⚠/▽, затем нажмите кнопку ⊕.

2 Для выбора номера программы, которую Вы хотите настроить вручную (при настройке видеомагнитофона выберите канал 00), нажмите кнопку ⬆/✉, затем нажмите кнопку RETURN.

3 Для выбора опции "Система" нажмите кнопку ↑/↓, затем нажмите кнопку ⊕.

4 Для выбора одной из следующих систем телетрансляции нажмите кнопку ↩/▽, затем нажмите кнопку ⇔.

B/G: Для стран/регионов Западной Европы

D/K: Для стран/регионов Восточной Европы

L: Для Франции

I: Для Великобритании

5 Для выбора опции "Канал" нажмите кнопку ⬇/∇, затем нажмите кнопку ⊕.

6 Нажмите кнопку ⇌/▽ для выбора опции "S" (для кабельных каналов) или "C" (для наземных каналов), затем нажмите кнопку ⇒.

7 Настройте каналы следующим образом:

Если номер (частота) канала неизвестен

Для поиска следующего доступного канала нажмите кнопку ♠/♥. Когда канал будет найден, поиск остановится. Для продолжения поиска нажмите кнопку ♠/♥.

Если номер (частота) канала известен

Введите номер телеканала или канала видеомагнитофона с помощью цифровых кнопок.

8 Для перехода к команде "Подтверд." нажмите кнопку , затем нажмите кнопку

9 Для выбора опции "ОК" нажмите кнопку ↓, затем нажмите кнопку ⊕. Повторите процедуру, чтобы установить вручную другие каналы.

Метка

Присвоение выбранному каналу любого имени, содержащего не более пяти букв или цифр. Данное имя будет ненадолго выводиться на экран при переключении на этот канал.

Для ввода букв выполните шаги с 2 по 4 раздела "Метки программ" (стр. 32).

АПЧ

Предоставляет вам возможность точной настройки выбранного номера программы вручную, если Вам кажется, что небольшая регулировка настройки улучшит качество изображения.

Вы можете выполнить точную настройку в диапазоне от -15 до +15. Если будет выбрана опция “Вкл.”, точная настройка выполнится автоматически.

Аудиофильтр

Повышение качества звука на отдельных каналах в случае искажения при монотрансляции. Иногда, если транслируется нестандартный сигнал, возможны искажения или периодическое пропадание звука при просмотре монопрограмм.

Если искажений звука нет, рекомендуется оставить заводскую настройку "Выкл.".

Примечания

- Вы не можете принимать стереофонические или двуязычные программы, если выбрана опция “Слаб.” или “Сильн.”

- Режим “Аудиофильтр” недоступен, если опция “Система” установлена в положение “L”.

Продолжение

Пропуск

Пропуск неиспользуемых аналоговых каналов при выборе каналов с помощью кнопок PROG +/- (Пропущенный канал можно выбрать с помощью цифровых кнопок.)

Декодер

Просмотр и запись кодированных каналов при использовании декодера, подсоединенного напрямую к разъему Scart / 4 или к разъему Scart / —— 2 через видеомагнитофон.

Примечание

В зависимости от страны/региона, выбранных для пункта “Страна” (стр. 6), данная опция меню может быть недоступна.

Подтверд.

Сохранение изменений в установках, сделанных в разделе "Руч. настр. прогр.".

Меню Настройка цифровых каналов DV3

Вы можете изменить/установить цифровые параметры с помощью меню Настройка цифровых каналов. Выберите опцию "Цифровая конфигурация" и нажмите кнопку для отображения следующих меню. Для выбора опций меню в разделе "Установки" см. раздел "Навигация по пунктам меню" (стр. 21).

Цифровая настройка

Вызов меню "Цифровая настройка".

Автопоиск цифровых станций

Настройка всех доступных цифровых каналов.

Обычно этого делать не требуется, потому что все каналы уже настроены при установке телевизора (стр. 6). Тем не менее, этот параметр позволяет повторить процедуру (например, заново настроить телевизор после переезда или найти новые каналы, появившиеся в эфире).

Редактирование списка программ

Удаление любых нежелательных цифровых каналов, сохраненных в памяти телевизора, и изменение порядка цифровых каналов, сохраненного в памяти телевизора.

1 Для выбора канала, который Вы хотите удалить или переместить на новую позицию, нажмите кнопку SUV/ SUV.

Если Вы знаете номер (частоту) программы

Нажимайте цифровые кнопки для ввода трехзначного номера программы желаемой вами трансляции.

2 Удалите или измените порядок цифровых каналов следующим образом:

Для удаления цифрового канала

Нажмите кнопку Ⓧ. Появится сообщение с просьбой подтвердить удаление выбранного цифрового канала. Для выбора опции "Да" нажмите кнопку ⇔, затем нажмите кнопку Ⓧ.

Для изменения порядка цифровых каналов

Нажмите кнопку ⇔, затем нажмите кнопку ⇌/⇨ для выбора новой позиции для канала и нажмите кнопку ⇔. Если необходимо переместить другие каналы, повторите шаги 1 и 2.

3 Нажмите кнопку RETURN.

Ручной поиск цифровых станций

Настройка цифровых каналов вручную.

1. Нажмите цифровую кнопку для выбора номера канала, который вы хотите настроить вручную, затем нажмите кнопку ♕/▽ для настройки канала. 2. Когда доступные каналы будут найдены, нажмите кнопку / для выбора канала, который вы хотите сохранить, затем нажмите кнопку. 3. Нажмите кнопку ⚠/⇨ для выбора номера программы, под которым вы хотите сохранить новый канал, затем нажмите кнопку ⊙. Повторите процедуру для настройки других каналов вручную.

Продолжение

Цифровая конфигурация

Вызов меню "Цифровая конфигурация".

Установка субтитров*

Отображение на экране цифровых субтитров.

При выборе опции "Плохая слышимость" некоторые визуальные вспомогательные средства могут быть выведены с субтитрами (если телеканалы транслируют такую информацию).

Язык субтитров*

Выбор языка отображаемых на экране субтитров.

Язык аудио*

Выбор языка, используемого для программы. Некоторые цифровые каналы могут транслировать звук для программы на нескольких языках.

Тип аудио*

Увеличение громкости звука, если выбрана опция "Плохая слышимость".

Замок от детей*

Установка для программ ограничения по возрасту. Любую программу, для которой установлено ограничение по возрасту, можно просмотреть только после правильно введенного пин-кода.

1. Нажимайте цифровые кнопки для ввода Вашего установленного пин-кода. Если Вы не установили предварительно пин-код, появится экран ввода пин-кода. Следуйте указаниям раздела "PIN код" ниже.

2. Нажмите кнопку ☑/☐ для выбора ограничения по возрасту или "Нет" (для просмотра без ограничения), затем нажмите кнопку ⊕.

3. Нажмите кнопку RETURN.

PIN код*

Установка пин-кода в первый раз или изменение вашего пин-кода.

1. Введите пин-код следующим образом:

Если Вы перед этим уже установили пин-код:

Нажимайте цифровые кнопки для ввода Вашего установленного пин-кода.

Если Вы не устанавливали пин-код:

Нажимайте цифровые кнопки для ввода установленного на заводе пин-кода 9999.

2. Нажимайте цифровые кнопки для ввода нового пин-кода.

Появится сообщение с информацией о том, что новый пин-код принят.

3. Нажмите кнопку RETURN.

К сведению

Пин-код 9999 принимается всегда.

Техническая конфигурация

Вывод меню «Техническая настройка».

«Авт. обновление станций»: Позволяет телевизору находить и сохранять новые цифровые услуги по мере их появления.

«Загрузка программы»: Позволяет телевизору автоматически получать обновления программного обеспечения бесплатно через вашу существующую антенну (по мере их появления). Фирма Sony рекомендует все время устанавливать эту опцию в положение «Вкл.». Если Вы не хотите, чтобы Ваше программное обеспечение обновлялось, установите этот пункт меню в положение «Выкл.»

«Системная информация»: Отображение версии текущего программного обеспечения и уровня сигнала.

«Часовой пояс»: Позволяет вам вручную выбирать часовой пояс, в котором вы находитесь, если заводская установка не соответствует вашей стране.

Настройка модуля СА

Предоставляет доступ к сервису Pay Per View (Плата за просмотр) после приобретения Модуля условного доступа (Conditional Access Module (CAM)) и карты просмотра. Для получения информации о расположении разъема (PCMCIA) обратитесь к стр. 37.

Использование дополнительного оборудования

Подключение дополнительного оборудования

К телевизору можно подключить широкий спектр дополнительного оборудования. Соединительные кабели в комплект поставки не входят.

Подключение к телевизору (на боковой панели)

Чтобыподключить	Необходимо
Модуль условного доступа(Conditional Access Module (CAM)) A	Для использования сервиса Pay Per View (Плата за просмотр).За более подробной информацией обратитесь к руководству по эксплуатации, прилагаемой к вашему модулю CAM. Для использования модуля CAM удалите резиновую заглушку со слота CAM. Выключите телевизор при установке модуля CAM в слот CAM. Если Вы не будете использовать модуль CAM, рекомендуется закрыть заглушкой слот CAM.ПримечаниеСАМ поддерживается не во всех странах. Пожалуйста, выясните у специалиста своей дилерской компании.
S VHS/Hi8/DVC видеокамеру B	Подсоедините к гнезду S-видео S→5 или видеоразъему →5 к аудиоразъемам →5. Чтобы избежать появления помех на изображении, не подключайте камеру к видеоразъему →5 к гнезду S-видео S→5 одновременно. Если Вы не можете подсоединить монофоническое оборудование, подсоедините его к разъему L →5.
Наушники C	Подсоедините к разъему O, чтобы слушать звук с телевизора через наушники.

Продолжение

Чтобы подключить	Необходимо
ПКДПодсоедините к разъемам РС—/—Рекомендуетсяиспользовать кабели ПК с ферритовыми сердечниками.
Цифровой спутниковый приемник или DVD-проигрывательE	Если в устройстве имеется гнездо HDMI, подсоедините к разъему HDMI IN 4. С устройства будут поступать цифровые видео- и аудиосигналы. Если в устройстве имеется генздо DVI, соедините гнездо DVI с гнездом HDMI IN 4 через адаптер DVI - HDMI (приобретается отдельно) и подсоедините выходные аудиоразъемы устройства к гнездам HDMI IN 4.ПримечаниеГнезда HDMI поддерживают только следующие входные видеосигналы: 480i, 480p, 576i, 576p, 720p и 1080i. Для подсоединения к ПК, пожалуйста, используйте входное гнездо ПК.
DVD-проигрыватель с компонентным выходомF	Подсоедините к гнездам компонентного сигнала и аудиогнездам—/—3.
Видеогровое устройство, DVD-проигрыватель или декодерG	Подсоедините к разъему Scart / 1-Если подключен декодер, то кодированный сигнал с тюнера телевизора выводится на декодер, а декодированный сигнал затем выводится с декодера.
DVD-магнитофон или видеомагнитофон, поддерживающий функцию SmartLinkH	Подсоедините к разъему Scart / 2-SmartLink – это прямое соединение между телевизором и видеомагнитофоном/DVD-магнитофоном.
Аудиоустройство Hi-FiI	Чтобы прослушивать звук с телевизора на оборудовании класса Hi-Fi, подсоедините его к разъемам аудиовыхода—

Использование меню Tools в режиме ввода с ПК

Для вывода следующих пунктов меню при просмотре изображений с подсоединенного ПК нажмите кнопку TOOLS.

Опции Описание

Энергосбережение См. стр. 30.

Режим изобр. См. стр. 23.

Режим звука См. стр. 25.

Автоподстройка См. стр. 31.

Сдвиг по горизонт. См. стр. 31.

Сдвиг по вертик. См. стр. 31.

Автоустановка часов Переключение в цифровой (только в аналоговом режим и установка времени. режиме)

Громк. наушн. См. стр. 26.

Дополнительная информация

Технические характеристики

Дисплей

Требования к источнику питания:

220–240 В переменного тока, 50 Гц

Размер экрана:

KDL-46S2000/KDL-46S2010/KDL-46S2030: 46 дюймов (Приблиз. 116,9 см по диагонали)

KDL-40S2000/KDL-40S2010/KDL-40S2030: 40 дюймов (Приблиз. 101,6 см по диагонали)

32 дюймов (Приблиз. 80,1 см по диагонали)

26 дюймов (Приблиз. 66,1 см по диагонали)

Разрешение экрана:

1366 точек (по горизонтали) × 768 строк (по вертикали)

Потребляемая мощность:

KDL-46S2000/KDL-46S2010/KDL-46S2030: 249 Вт

KDL-40S2000/KDL-40S2010/KDL-40S2030: 180 Вт

Потребляемая мощность в режиме ожидания: 0,3 Вт

Габариты (Ш × В × Г):

KDL-46S2000/KDL-46S2010/KDL-46S2030:

Приблиз. 1120 × 805 × 334 мм

(с подставкой)

Приблиз. 1120 × 755 × 116 мм

(без подставки)

KDL-40S2000/KDL-40S2010/KDL-40S2030:

Приблиз. 988 × 716 × 334 мм

(с подставкой)

Приблиз. 658 × 516 × 219 мм

(с подставкой)

Приблиз. 658 × 470 × 94 мм

(без подставки)

Масса:

KDL-46S2000/KDL-46S2010/KDL-46S2030:

Приблиз. 34 кг (с подставкой)

Приблиз. 28 кг (без подставки)

KDL-40S2000/KDL-40S2010/KDL-40S2030:

Приблиз. 27 кг (с подставкой)

Приблиз. 21 кг (без подставки)

Приблиз. 17 кг (с подставкой)

Приблиз. 15 кг (без подставки)

Приблиз. 13 кг (с подставкой)

Приблиз. 11 кг (без подставки)

Система панели управления

ЖК-панель (жидкокристаллический дисплей)

ТВ система

Аналоговая: В зависимости от вашего выбора

страны/региона:

B/G/H, D/K, L, I

Цифровая: DVB-T

Система цветности/видеосистема

Аналоговая: PAL, SECAM

NTSC 3.58, 4.43 (только в режиме

Video In)

Цифровая: MPEG-2 MP@ML

Антенна

Внешний разъем для VHF/UHF (75 Ом)

Диапазон каналов

Аналоговая: VHF: E2–E12

UHF: E21–E69

CATV: S1–S20

HYPER: S21-S41

D/K: R1–R12, R21–R69

21-штырьковый разъем Scart (стандарта

CENELEC), включающий аудио-/видеовход, вход RGB-сигнала и телевизионный аудио-/видеовыход.

21-штырьковый разъем Scart (стандарта

CENELEC), включающий аудио-/видеовход, вход RGB-сигнала, выбираемый аудио-/видеовыход и интерфейс SmartLink.

Поддерживаемые форматы: 1080i, 720p, 576p, 576i, 480p, 480i

Y: Размах 1 В, 75 Ом, 0,3 В с отрицательной синхронизацией

Pb/Cb: Размах 0,7 В, 75 Ом

Pr/Cr: Размах 0,7 В, 75 Ом

Аудиовходы (линейные разъемы)

500 мВ среднеквадратическое значение

Полное сопротивление: 47 кОм

HDMI IN 4

Видео: 1080i, 720p, 576p, 576i, 480p, 480i

Аудио: Двухканальный линейный PCM 32, 44,1 и 48 кГц, 16, 20 и 24 разряда, либо аналоговый аудиовход (линейные разъемы)

S→5 Вход S-видео (4-штырьковый мини-разъем DIN)

→5 Видеовход (линейный разъем)

5 Аудиовходы (линейные разъемы)

Аудиовыход (левый/правый) (линейные разъемы)

ПК - Вход с ПК (15 Dsub) (стр. 41)

G: Размах 0,7 В, 75 Ом, без синхронизации по зеленому каналу

В: Размах 0,7 В, 75 Ом, без синхронизации по зеленому каналу

R: Размах 0,7 В, 75 Ом, без синхронизации по зеленому каналу

HD: Размах 1-5 В

VD: Размах 1-5 В

→ аудиовход ПК (мини-гнездо)

Гнездо наушников

Слот модуля условного доступа (Conditional Access Module (CAM))

Выходная мощность звука

10 Вт + 10 Вт

Прилагаемые принадлежности

Обратитесь к разделу “1: Проверка принадлежностей” на стр. 4.

Дополнительные принадлежности

- Настенный монтажный кронштейн SU-WL51 (для KDL-46S2000/KDL-46S2010/KDL-46S2030/KDL-40S2000/KDL-40S2010/KDL-40S2030)

SU-WL31 (для KDL-32S2000/KDL-32S2010/KDL-32S2020/KDL-32S2030/KDL-26S2000/KDL-26S2010/KDL-26S2020/KDL-26S2030)

Конструкция и технические характеристики могут быть изменены без уведомления.

Справочная таблица входных сигналов ПК

Сигналы

По горизонтали (пикселы)

По вертикали (строки)

Частота горизонтальной развертки (кГц)

Частота вертикальной развертки (кГц)

Стандарт

VGA 640 480 31,5 60 VGA

	640 480 37,5 75	VESA
	720 400 31,5 70	VGA-T
SVGA	800	600	37,9	60	Стандарты VESA
	800	600	46,9	75	VESA
XGA	1024	768	48,4	60	Стандарты VESA
	1024	768 56,5 70	VESA
	1024	768	60	75	VESA
WXGA	1280	768	47,4	60	VESA
	1280	768 47,8 60	VESA
	1360	768 47,7 60	VESA

• Вход ПК на данном телевизоре не поддерживает синхронизацию по зеленому каналу и композитную синхронизацию.
• Вход ПК на данном телевизоре не поддерживает чересстрочные сигналы.
• Вход ПК на данном телевизоре поддерживает мощные сигналы в приведенной выше таблице с частотой кадров 60 Гц.
• Для наилучшего качества изображения рекомендуется использовать сигналы с частотой кадров 60 Гц. В режиме простого подключения сигналы с частотой кадров 60 Гц будут выбираться автоматически.

Поиск и устранение неисправностей

Проверьте, не мигает ли индикатор ⏻ (режим ожидания) красным светом.

Если мигает

Включена функция самодиагностики.

1 Определите время, в течение которого индикатор ⏻ (режим ожидания) мигает и перестает мигать. Например, индикатор мигает в течение двух секунд, перестает мигать на одну секунду и мигает в течение двух секунд. 2 Нажмите кнопку ⏻ на телевизоре (сверху) для его выключения, отсоедините кабель питания от сети и сообщите специалистам дилерской компании или сервисного центра Sony характер миганий индикатора (продолжительность и интервал).

Если не мигает

1. См. таблицы ниже.

2. Если проблему устранить не удалось, дальнейшее техническое обслуживание и ремонт телевизора должны производиться квалифицированным персоналом в сервисном центре.


Проблема Причина/Способ устранения
Нет ни изображения(темный экран), ни звука	Проверьте подсоединение антенны.Подсоедините телевизор к электросети и нажмите кнопку ⏻(сверху).Если индикатор ⏻ (режим ожидания) горит красным светом,нажмите кнопку ⏻.
Нет изображения илиинформации в меню отоборудования,подключенного к разъемуScart	Проверьте, включено ли дополнительное оборудование, инажимайте кнопку ⏻до фех пор, пока на экране неотобразится нужный значок входа.Проверьте соединение между дополнительным оборудованием ителевизором.
Раздвоение илимногоконтурностьизображения	Проверьте подсоединения антенны/кабелей.Проверьте расположение антенны и ее направленность.
На экране виден только“снег” и помехи	Проверьте, не сломана и не погнута ли антенна.Проверьте, не закончился ли срок эксплуатации антенны (от трехдо пяти лет в обычных условиях, от одного года до двух лет наморском побережье).
Помехи на изображении(пунктирные линии илиполосы)	Установите телевизор подальше от таких источниковэлектрических помех, как автомобили, мотоциклы, фены илиоптические устройства.Дополнительное оборудование следует устанавливать нанекотором расстоянии от телевизора.Убедитесь, что антенна подсоединена с помощью прилагаемогокоаксиального кабеля.Антенный кабель не должен находиться рядом с другимисоединительными кабелями.

Проблема Причина/Способ устранения

При просмотре телеканала на изображении имеются помехи	Выберите опцию “Руч. настр. прогр.” в меню “Настройка аналоговых каналов” и выполните точную настройку “АПЧ” (автоматическую подстройку частоты) для повышения качества принимаемого изображения (стр. 33).
Отдельные маленькие темные и/или яркие точки на экране	Изображение на экране состоит из точек. Маленькие темные и/ или яркие точки (пикселы) на экране не являются признаком неисправности.
Отсутствует цветность при просмотре программ	Выберите опцию “Сброс” в меню “Изображение” для возврата к заводским установкам (стр. 23).
Отсутствует цветность или цветность искажена при просмотре сигнала через разъемы Y, PB/CB , PR/CR ввода →3	Проверьте соединение разъемов Y, PB/CB , PR/CR ввода →3Убедитесь в том, что разъемы Y, PB/CB , PR/CR ввода →3надежно зафиксированы в соответствующих гнездах.

Звук

Проблема Причина/Способ устранения

Нет звука, но изображениенормальное	Нажмите кнопку +/– или 呂 (отключение звука).Убедитесь, что опция “Динамик” установлена в положениеДвкл.” в меню “Начальная настройка” (стр. 30).
Звук с помехами	См. причины/способ устранения в разделе “Помехиизображения” на стр. 42.

Каналы

Проблема Причина/Способ устранения

Невозможно выбрать желаемый канал	• Переключаясь в цифровой или аналоговый режим, выберите желаемый цифровой/аналоговый канал.
Некоторые каналы являются пустыми	• Закодированный канал/Канал, доступный только по подписке. Подпишитесь на сервис Pay Per View (Плата за просмотр). • Канал используется только для передачи данных (нет изображения или звука). • Свяжитесь с телевещательной компанией для получения подробной информации о трансляции.
Не появляется цифровой канал	• Свяжитесь с местным установщиком, чтобы выяснить, предоставляется ли цифровое вещание в вашей местности. • Приобретите более мощную антенну.

Продолжение

Общие неисправности

Проблема Причина/Способ устранения

Телевизор автоматически отключается (телевизор переходит в режим ожидания)	Проверьте, не активирована ли функция “Таймер сна” и проверьте установку “Продолжительность” в меню “Таймер включения” (стр. 30).Если сигнал принимается, и в режиме телевизора не выполняются никакие операции в течение 10 минут, телевизор автоматически переключается в режим ожидания.
Телевизор автоматически включается	Проверьте, не активирована ли функция “Таймер включения” (стр. 30).
Не удается выбрать некоторые источники входного сигнала	Выберите опцию “Предустановка AV” в меню “Начальная настройка” и отмените функцию “Пропуск” для источника входного сигнала (стр. 29).
Не работает пульт дистанционного управления	Замените батарейки.

Указатель

Символы

(Миндикатор отключения изображения 13

(1) Индикатор питания 13

(_) Индикатор режима ожидания 13

(ФИндикатор таймера 13

(⏻) Переключатель питания 13

ЧИСЛЕННЫЕ ЗНАЧЕНИЯ

14:9 15

4:3 15

4:3 по умолч. 27

A

Advanced Settings 24

B

BBE 25

E

EPG (Digital Electronic Programme Guide (Цифровое электронное руководство по программам)) 17

F

Fastext 15

M

MENU 21

P

PIN-код 36

T

Tools 16, 20, 39

A

Авто S-Video 29

Автозапуск 29

Автоматический формат 27

Автонастройка аналоговые и цифровые каналы 6 только аналоговые каналы 32 только для цифровых каналов 35

Автоподстройка 31

Автопоиск цифр. станций 35

Авторег. громк. 25

Автоустановка часов 16, 20, 39

Антенна, подсоединение 4

АПЧ 33

Аудиофильтр 33

Б

Баланс 25

Батарейки, установка в пульт ДУ 4

B

Видеомагнитофон Запись 17 подсоединение 4

Выход AV2 30

Γ

Гамма 24

Д

Двойной звук 26

Динамик 30

Ж

Живые цвета 24

3

Заданные входы звука 25 изображение 23 экрана 27

Замок от детей 36

Запись по таймеру 17

И

Информация 30

K

Каналы автоматическая настройка 6 выбор 14 Пропуск 34

Контраст 23

Корректор черного 24

M

Меню Звук 25

Меню Изображение 23

Меню Настройка аналоговых каналов 32

Меню Настройка цифровых каналов 35

Меню Управление экраном 27

Меню Начальная настройка 29

Меню Установки ПК 31

Метка 33

Метки программ 32

Метки устройств 29

H

Напоминание 18

Настройка модуля СА 36

Наушники Громк. наушн. 26 Динамик 26 подсоединение 37

0

Область отображ. 27

Окруж. звук 25

Оптималь. 15

Оттенок 23

π

Подсветка 23

Подсоединение антенны/ видсомагнитофона 4 дополнительного оборудования 37

Подтверд. 34

Предустановка AV 29

Пропуск 29, 34

Пульт ДУ датчик 13 обзор 12 установка батареск 4

P

Размер по вертикали 28

Редактирование списка программ 35

Режим 1 цифры 32

Режим звука 25

Режим изображения 23

Режим экрана 15

Резкость 24

Ручная настройка программ 33

Ручной поиск цифровых станций 35

Ручная запись по таймеру 18

C

Сброс изображение 23 звук 25 регулировки ПК 31

Сброс всех настроек 30

Световой сенсор 30

Сдвиг по вертикали 28, 31

Сдвиг по горизонтали 27, 31

Система цвета 30

Сортировка прогр. 32

Список Избранное 19

Список категорий 17

Список таймеров 18

Страна 5

T

Таблица входных сигналов 20

Таблица программ 15

Таймер включения 30

Таймер сна 30

Текст 15

Тембр ВЧ 25

Тембр НЧ 25

Техн. конфигурация 36

Технические характеристики 40

Тип аудио 36

Тихое включение 30

Продолжение

y

Установка часов 30

Увеличение 15

Улучшение контраста 24

Управление питанием 31

Установка субтитров 36

Φ

Фаза 31

Фильтр для MPEG 24

Формат экрана 27, 31

4

Цветность 23

Цветовой тон 24

Цифровая конфигурация 36

Цифровая настройка 35

4

Чистый белый 24

Шаг 31

Широкоэкр. 15

Шумопонижение 24

3

Энергосбережение 30

Язык 5, 29

Язык аудио 36

Язык субтитров 36

Яркость 23

Введение
