XR77A80L - Televize SONY - Bezplatný návod k obsluze

Typ produktu	OLED televizor
Značka	Sony
Model	XR77A80L
Velikost obrazovky	77 palců (195,6 cm)
Rozlišení	4K Ultra HD (3840 x 2160 pixelů)
Zobrazovací technologie	OLED
Procesor	Cognitive Processor XR
Operační systém	Google TV
HDR formáty	Dolby Vision, HDR10, HLG
Konektivita	4 x HDMI (2.1), 2 x USB, Ethernet, Wi-Fi, Bluetooth
Zvukový výkon	20 W + 20 W (2 reproduktory)
Spotřeba elektřiny (typická)	Přibližně 400 W
Spotřeba v pohotovostním režimu	Méně než 0,5 W
Hmotnost (bez stojanu)	Přibližně 35 kg
Hmotnost (se stojanem)	Přibližně 36 kg
Rozměry (bez stojanu, Š x V x H)	172,2 x 99,8 x 6,6 cm
Rozměry (se stojanem, Š x V x H)	172,2 x 101,3 x 34,0 cm
Kompatibilita nástěnného držáku	VESA 300 x 300 mm (držák SU-WL850)
Součástí balení	Dálkový ovladač, baterie, stolní stojan, instalační příručka
Bezpečnost	Doporučena instalace odborníkem; vnitřní magnety, neblokujte ventilační otvory

Často kladené otázky - XR77A80L SONY

Jaká je velikost obrazovky Sony XR77A80L?

Sony XR77A80L má OLED obrazovku o velikosti 77 palců (195,6 cm úhlopříčky).

Je televizor kompatibilní s nástěnným držákem?

Ano, je kompatibilní s nástěnným držákem Sony SU-WL850. Z bezpečnostních důvodů musí instalaci provést oprávněný odborník.

Jaké je rozlišení televizoru?

Rozlišení je 4K Ultra HD (3840 x 2160 pixelů), které poskytuje ostrý a detailní obraz.

Jaké HDR formáty jsou podporovány?

Televizor podporuje Dolby Vision, HDR10 a HLG pro optimalizované barvy a kontrast.

Kolik HDMI vstupů má?

Má 4 HDMI vstupy (včetně 2.1) pro připojení externích zařízení, jako je herní konzole nebo Blu-ray přehrávač.

Jaká je hmotnost televizoru bez stojanu?

Hmotnost televizoru bez stojanu je přibližně 35 kg. Doporučuje se manipulace ve dvou osobách.

Jak čistit OLED obrazovku?

K čištění obrazovky použijte měkký a suchý hadřík (mikrovlákno). Nikdy nepoužívejte chemikálie ani vodu přímo na obrazovku.

Je televizor kompatibilní s hlasovými asistenty?

Ano, díky Google TV můžete používat integrovaného Google Assistant k hlasovému ovládání televizoru.

Jaká jsou bezpečnostní opatření pro nástěnnou instalaci?

Instalaci musí provést oprávněný instalatér. Stěna musí unést minimálně šestinásobek hmotnosti televizoru. Použijte šrouby a hmoždinky odpovídající typu stěny.

Co dělat, když dálkový ovladač nefunguje?

Zkontrolujte baterie (typ AAA) a ujistěte se, že jsou správně vloženy. Pokud problém přetrvává, resetujte dálkový ovladač vyjmutím baterií a stisknutím tlačítka na 3 sekundy.

NÁVOD K OBSLUZE XR77A80L SONY

Instalační informace k používání nástěnného držáku Sony (SU-WL850)

Podporované modely\*:

* U jednotlivých názvů modelů označuje „x“/„xx“ čísla a/nebo znaky popisující jednotlivé konkrétní modely.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Pro zákazníky

Společnost Sony za účelem ochrany produktu a z důvodů bezpečnosti důrazně doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se o jeho instalaci sami.

Pro prodejce a dodavatele Sony

Během instalace, pravidelné údržby a prohlídek výrobku důsledně dbejte na bezpečnost.

Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejména pak pro posouzení, zda zed' unese váhu televizoru. Připevnění tohoto produktu na zed' byste měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřičnou pozornost bezpečnosti. Společnost Sony nenese žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací nebo instalací.

V zájmu bezpečné a správné instalace postupujte podle provozních pokynů k montáži nástěnného držáku, průvodce nastavením televizoru a pokynů v této příručce.

Nástěnný držák

Bezpečnostní opatření

Děkujeme, že jste si zakoupili tento produkt.

Pro zákazníky

Montáž televizoru na zed

VAROVÁNÍ

VYŽADUJE ODBORNOU INSTALACI

Instalaci tohoto produktu smí provést pouze odborník, který dokáže fundovaně posoudit nosnost stěny vzhledem ke hmotnosti TV. V případě nedostatečného upevnění během instalace může dojít k pádu TV a k vážnému zranění. Společnost Sony není odpovědná za jakékoliv škody nebo zranění způsobená nesprávným zacházením, nesprávnou instalací nebo instalací jiného, než určeného produktu. Vaše zákonná práva (pokud existují) nejsou omezena.

Informace pro prodejce společnosti Sony

Montáž tohoto produktu vyžaduje odborné znalosti a zkušenosti. Důkladně si pročtěte tento návod k použití, abyste montáž mohli provést v souladu s bezpečnostními pokyny. Společnost Sony nenese žádnou odpovědnost za jakékolí škody nebo zranění způsobená nesprávným zacházením nebo nesprávnou montáží. Po bevedení montáže tento návod vraťte zákazníkovi.

Tento návod k použití popisuje správnou manipulaci s výrobkem a obsahuje důležitá upozornění, jejichž dodržování brání vzniku nehod. Jste povinni si přečíst veškeré pokyny v tomto návodu k použití, důkladně jim porozumět a dodržovat je. Zanedbání této povinnosti může mit za následek zranění nebo škody na majetku a propadnutí záruky. Tento návod uschovejte pro budoucí použití.

Produkty od společnosti Sony jsou navrženy s ohledem na bezpečnost. Pokud nebudete produkt správně používat, může v důsledku jeho převrácení nebo pádu dojít k vážnému poranění ohněm nebo zásahu elektrickým proudem. Aby k takovým nehodám nedošlo, vždy dodržujte uvedená bezpečnostní opatření.

UPOZORNĚNÍ

Určené produkty

Tento nástěnný držák je určen k použití s určenými televizory. V příslušných Referenčních příručkách k televizorům najdete informace o tom, se kterými z nich je možné nástěnný držák používat.

Pro zákazníky

VAROVÁNÍ

Pokud nebudete dodržovat následující bezpečnostní opatření, může v důsledku pádu produktu dojít k požáru nebo úrazu elektrickým proudem a vážnému zranění nebo úmrtí.

Proto montáž tohoto produktu svěřte licencovaným dodavatelům a během montáže nedovolte malým dětem pobývat v blízkosti produktu.

Pokud nástěnný držák nebo televizor nenamontujete správně, může dojít k následujícím nehodám. Montáž svěřte licencovaným dodavatelům.

• Televizor může spadnout a způsobit vážné zranění, například zhmoždění nebo zlomeninu.
• Pokud zed, na kterou chcete nástěnný držák namontovat, není stabilní, rovná či kolmá k podlaze, zařízení může spadnout a způsobit zranění nebo poškození majetku. Nosnost stěny musí být alespoň šestkrát vyšší, než hmotnost televizoru. (Informace o hmotnosti najdete v Referenční příručce k televizoru.)
• Pokud není montáž nástěnného držáku dostatečně pevná, zařízení může spadnout a způsobit zranění nebo poškození majetku.

Přenos nebo demontáž televizoru svěřte licencovaným dodavatelům.

Pokud jeho přepravu nebo demontáž provádí jiné osoby než licencovani dodavatelé, může televizor spadnout a způsobit zranění nebo poškození majetku. Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tří nebo více osob pro televizor s rozměrem 189,3 cm (75 palců) a více) (kromě Egypta). Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tří nebo více osob pro televizor s rozměrem 75 palců (189,3 cm) a více) (pouze Egypt).

Po montáži televizoru nevytahujte šrouby atd.

V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

Součásti nástěnného držáku nijak neupravujte.

V opačném případě by mohl nástěnný držák spadnout a způsobit zranění nebo poškození majetku.

Na konzolu nemontujte žádná jiná než určená zařízení.

Tento nástěnný držák je určen k použití pouze s určenými zařízeními. Pokud na ni namontujete jiné než určené zařízení, mohlo by spadnout nebo se rozlomit a způsobit zranění nebo poškození majetku.

Zabraňte tomu, aby na nástěnný držák působila jiná zátěž než televizor. Netřeste televizorem doleva/doprava, nahoru/ dolů.

V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

O televizor se neopírejte ani se na něj nezavěšujte.

O televizor se neopírejte ani se na něj nezavěšujte, protože by na vás mohl spadnout a způsobit vážné zranění.

UPOZORNĚNÍ

Pokud nebudete dodržovat následující opatření, může dojít ke zranění nebo poškození majetku.

• Při manipulaci s nástěnným držákem nebo otáčení TV dávejte pozor, abyste si neskřípli prsty.
• Při otáčení televizoru dávejte pozor, abyste nezranili osoby nacházející se v jeho blízkosti.
• Nepoužité části uložte na bezpečném místě pro budoucí použití. Uchovávejte je mimo dosah dětí.

Během čištění nebo provádění údržby na produkt nevyvíjejte nadměrnou sílu.

Na horní část televizoru nevyvíjejte sílu. V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

Neumístujte tento produkt blízko lékařských přístrojů.

Tento přístroj (včetně doplňků) obsahuje magnet/y, které mohou interferovat s kardiostimulátyor, shunty s programovatelnou chlopní, užívanými při léčbě hydrocefalu nebo jinými lékařskými přístroji. Neukládejte tento produkt v blízkosti osob, které tyto lékařské přístroje používají. Pokud používáte některý z těchto lékařských přístrojů, poradťe se s lékařem předtím, než budete používat tento produkt.

Uchovávejte mimo dosah dětí nebo osob pod dohledem.

Tento produkt (včetně doplňků) obsahuje magnet/y. Polknutí magnetu by mohlo způsobit vážné poranění, např. by mohlo dojít k dušení nebo poškození střev. Pokud dojde ke spolknutí magnetu (nebo magnetů), neprodleně se obraťte na lékaře.

Bezpečnostní opatření

• Pokud používáte televizor namontovaný na nástěnný držák dlouhou dobu, barva stěny za nebo nad televizorem se může v závislosti na materiálu stěny změnit nebo může dojít k odlepení tapety.
• Pokud po montáži na zed nástěnný držák odstraníte, zůstanou po něm díry na šrouby.
• Nástěnný držák nepoužívejte v místech, na která působí mechanické otřesy.

Montáž nástěnného držáku

Informace pro prodejce společnosti Sony

VAROVÁNÍ

Následující pokyny jsou určeny pouze pro prodejce společnosti Sony. Pročtěte si výše uvedené pokyny a během montáže, údržby a kontroly tohoto produktu věnujte zvýšenou pozornost bezpečnosti.

Nástěnný držák nemontujte na takové plochy stěn, u kterých rohy nebo boky televizoru přečnívají ze stěny.

Nástěnný držák nemontujte na takové plochy stěn, například sloupy, u kterých rohy nebo boky televizoru přečnívají ze stěny. Pokud do vyčnívajícího rohu nebo boku televizoru narazí osoba nebo předmět, může dojít ke zranění nebo poškození majetku.

Televizor nemontujte nad ani pod klimatizaci.

Pokud je televizor dlouhodobě vystaven prosakování vody nebo proudu vzduchu z klimatizace, může dojít k požáru, úrazu elektrickým proudem nebo poruše televizoru.

Nástěnný držák bezpečně namontujte podle následujících pokynů v tomto návodu k použití.

Pokud jsou kterékoli šrouby uvolněné nebo pokud vypadnou, může nástěnný držák spadnout a způsobit zranění nebo poškození majetku. Použijte šrouby vhodné pro materiál zdi a nainstalujte zařízení pevně pomocí čtyř šroubů s průměrem 8 mm (nebo ekvivalentním).

Používejte pouze dodané šrouby a další součásti podle pokynů uvedených v tomto návodu k použití. Pokud použijete náhradní součásti, televizor může spadnout a způsobit zranění osob nebo poškození televizoru.

Nástěnný držák sestavte správně dle pokynů vysvětlených v tomto návodu k použití.

Pokud jsou kterékoli šrouby uvolněné nebo pokud vypadnou, televizor může spadnout a způsobit zranění osob nebo poškození televizoru.

Šrouby pevně utáhněte v určené poloze.

V opačném případě může televizor spadnout a způsobit zranění osob nebo poškození televizoru.

Během montáže dávejte pozor, aby nedošlo k nárazu televizoru.

Pokud je televizor vystaven nárazům, může dojít k jeho pádu nebo rozlomení. V důsledku toho by pak mohlo dojít ke zranění.

Televizor namontujte na stěnu, která je kolmá a rovná.

V opačném případě by mohl televizor spadnout a způsobit zranění.

Po rádné montáži televizoru rádně zajistěte kabely.

Pokud se do kabelů zamotají osoby nebo jiné předměty, může dojít ke zranění nebo poškození televizoru.

Dávejte pozor, aby nedošlo ke skřípnutí napájecí šňůry nebo propojovacího kabelu.

Pokud dojde ke skřípnutí napájecí šňůry nebo propojovacího kabelu mezi zařízením a stěnou nebo pokud dojde k jejich násilnému ohnutí nebo zkroucení, vnitřní vodiče mohou být obnaženy a mohou způsobit zkrat nebo přerušení elektrického obvodu. V důsledku toho může dojít k požáru nebo úrazu elektrickým proudem.

Šrouby nutné k montáži nástěnného držáku nejsou součástí balení.

Při montáži nástěnného držáku používejte vhodné šrouby pro materiál stěny.

Než začnete

- Obrázky televizoru uvedené v tomto návodu jsou příklady, které mají za úkol jasně vysvětlit ovládání přístroje. Z tohoto důvodu se mohou obrázky od vašeho skutečného televizoru lišit.

Z čeho je vaše stěna vyrobena?

Nejdříve zjistěte typ stěny, na kterou chcete TV instalovat.

Sádrokartonová stěna s rámy z dřevěných hranolů

Bezpečnostní opatření

• Maximální tlouštka sádrokartonové stěny: 16 mm.
• Zkontrolujte, zda je velikost hranolu vnitřního dřevěného rámu alespoň 51 mm × 102 mm pro běžné nebo 38 mm × 89 mm pro jmenovité.
• Mezi upevňovacími prvky zachovejte vodorovnou vzdálenost minimálně 406 mm.

Betonové tvárnice nebo tvárnice ztraceného bednění

Bezpečnostní opatření

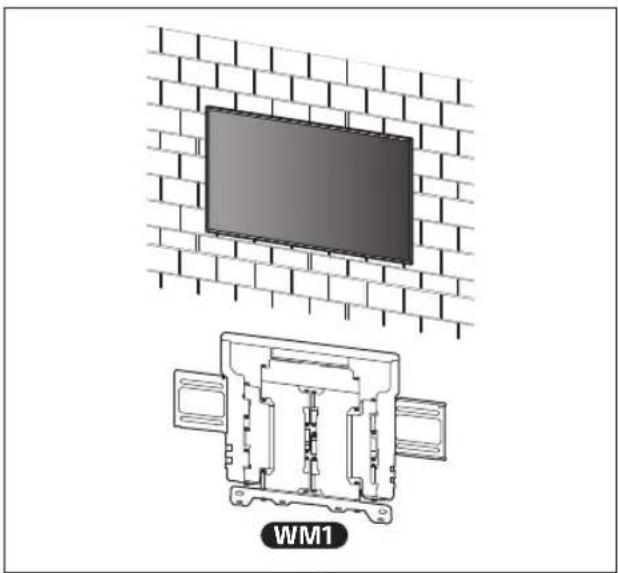

• Nástěnný držák namontujte přímo na stěnu z betonových tvárnic.
• Zkontrolujte, zda je tlouštka stěny z betonových tvárnic alespoň 203 mm.
• Zkontrolujte, zda je velikost jednotlivých tvárnic ztraceného bednění alespoň 203 mm × 203 mm × 406 mm.

Kontrola součástí

Dodáno s modelem SU-WL850

- Zkontrolujte, že žádná součást nechybí.

WM1 (×1)	WM2 (×1)	WM3 (×4)
M6 (×4)	WT1 (×6)

Dodáno s televizorem

Upevňovací díl pro montáž na zed' VS (×4)*

* Pouze pro některé oblasti/země/modely.

Příprava na montáž

• Před instalací mějte po ruce referenční příručku a průvodce nastavením televizoru.
  • Zkontrolujte montážní polohu televizoru.
• Připravte si čtyři šrouby průměru 8 mm a čtyři odpovídající podložky (není součástí dodávky). Vyberte šrouby vhodné pro materiál stěny.
• Připravte si následující nářadí:

*1
	-	5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	*48 mm × 60 mm	*4

*1 Pouze pro sádrokartonovou stěnu s rámy z dřevěných hranolů

*2 Pouze pro stěnu z betonových tvárnic nebo z tvárnic ztraceného bednění
*3 V závislosti na modelu
*4 Pečlivě vyberte šrouby a podložky

Podložka ≤7,5 mm

A Připevnění nástěnného držáku na sádrokartonovou stěnu s rámy z dřevěných hranolů

Instalace nástěnného držáku na stěnu

1 Rozhodněte se, kam chcete konzolu upevnit.

Ujistěte se, že na zdi je dostatek prostoru na televizor a že zed'unese alespoň šestinásobek hmotnosti televizoru.

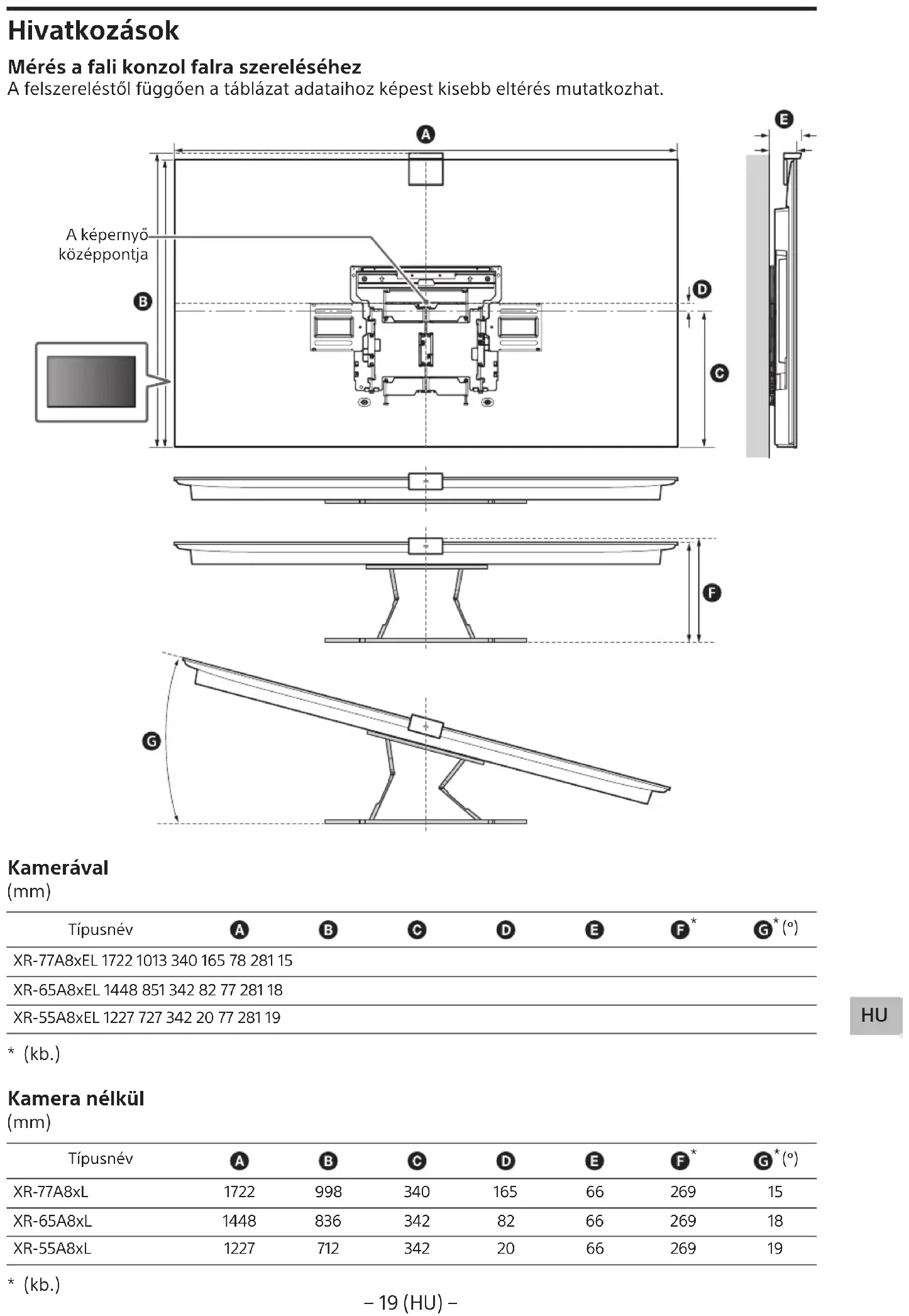

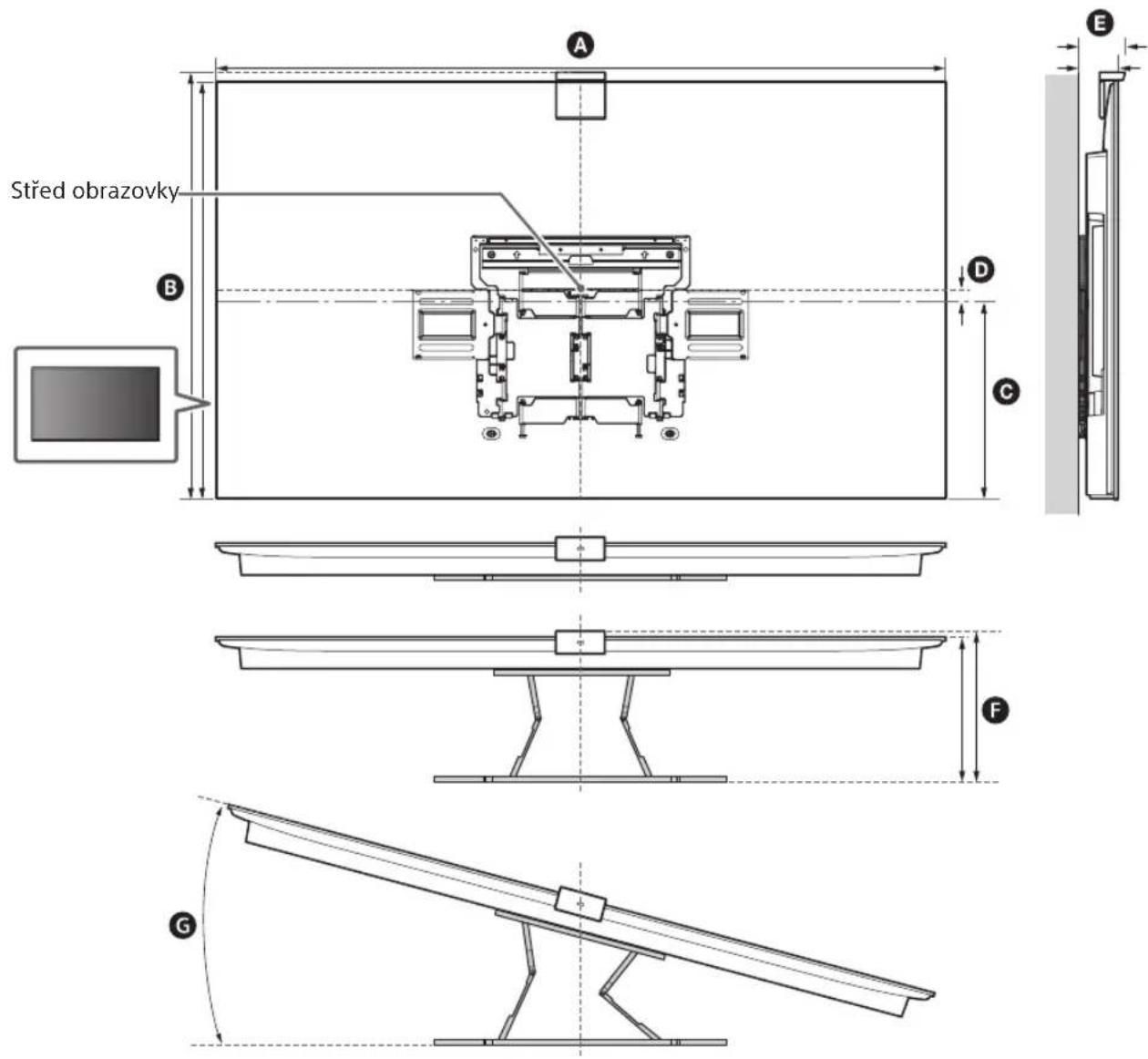

• Viz „Měření pro montáž nástěnného držáku na zed“ na straně 18.
• Informace o hmotnosti televizoru naleznete v Referenční příručce k televizoru.

Poznámka

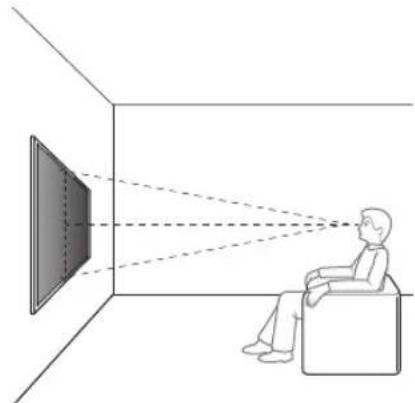

• Když televizor namontujete na zed, bude se horní strana televizoru mírně naklánět vpřed.
• Doporučujeme vyzkoušet polohu TV při sledování.

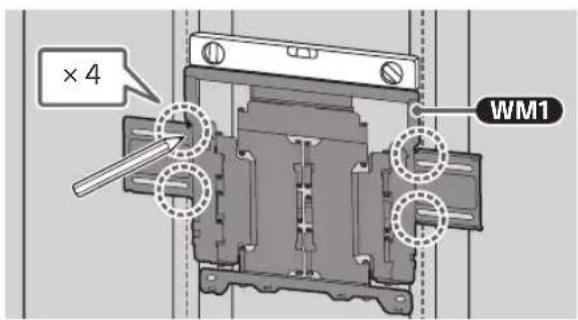

3 Zorientujte WM1 ke stěně a provedte čtyři značky v místě hranolů.

× 4 WM1

Poznámka

- Pomocí vodováhy zkontrolujte, zda je WM1 ve vodorovné poloze.

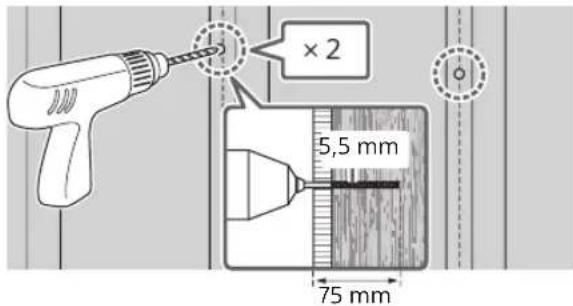

4 Na horních značkách předvrtejte otvory.

Ujistěte se, že místo na zdi pro vyvrtání otvorů je dostatečně silné na to, aby uneslo alespoň šestinásobek hmotnosti televizoru.

×2 5,5 mm 75 mm

Poznámka

- Otvory je nutno předvrtat do hloubky 75 mm vrtákem o průměru 5,5 mm.

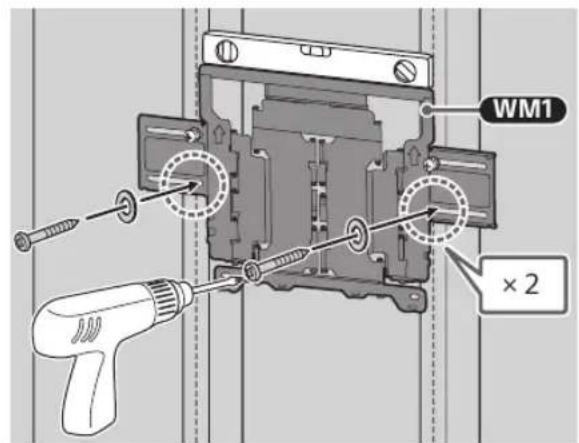

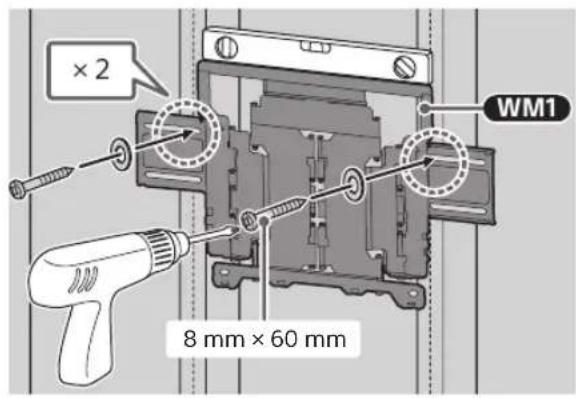

5 Namontujte WM1 na stěnu s použitím vhodných šroubů (není součástí dodávky) a podložek (není součástí dodávky).

×2 8 mm × 60 mm WM1

Poznámka

- Pomocí vodováhy zkontrolujte, zda je WM1 ve vodorovné poloze.

Upozornění

- Neutahujte vruty 8 mm × 60 mm příliš. Nesprávné utažení by mohlo snížit pevnost spoje vrutů 8 mm × 60 mm.

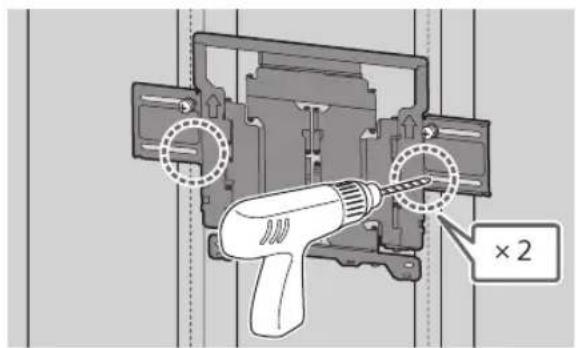

6 Na dolních značkách předvrtejte otvory. (Pokyny pro vrtání viz krok 4.)

×2

7 Do otvorů zašroubujte vhodné šrouby s podložkami.

WM1 × 2

Poznámka

- Pomocí vodováhy zkontrolujte, zda je WM1 ve vodorovné poloze.

8 Vysuňte rameno držáku do konce.

Příprava na montáž televizoru

Poznámka

- Vyšroubované šrouby a nepoužité díly uschovejte na bezpečném místě mimo dosah dětí.

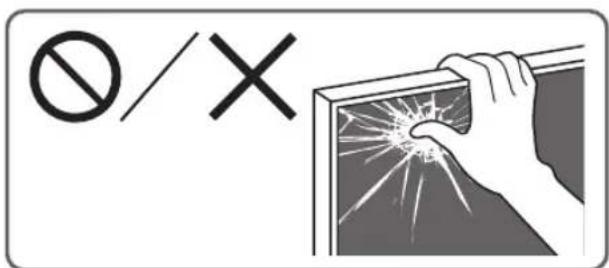

∅/X

Instalace TV na zed'z obalu\*

* Pouze pro některé oblasti/země/modely.

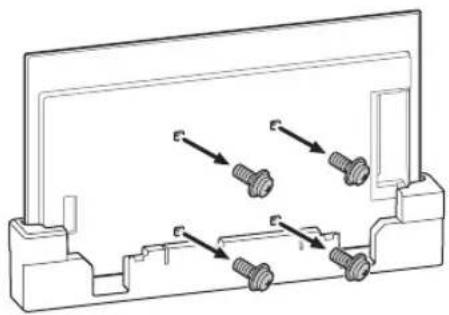

1 Vyšroubujte šrouby ze zadní části televizoru.

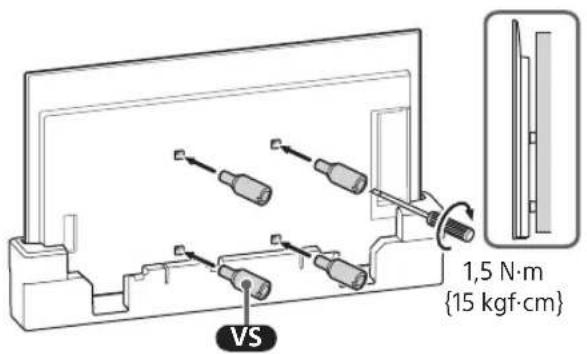

2 Připojte upevňovací díly pro montáž na zed' vs (dodány s televizorem) na zadní stranu televizoru (aby byla rovnoběžně se stěnou).

VS 1,5 N·m {15 kgf·cm}

Poznámka

- Při instalaci upevňovacích dílů pro montáž na zed' VS k televizoru šrouby důkladně utáhněte. K instalaci upevňovacích dílů pro montáž na zed' VS použijte výhradně plochý šroubovák. Použití jiného nástroje může vest k překročení utahovacího momentu šroubů upevňovacích dílů pro montáž na zed' VS a k poškození televizoru.

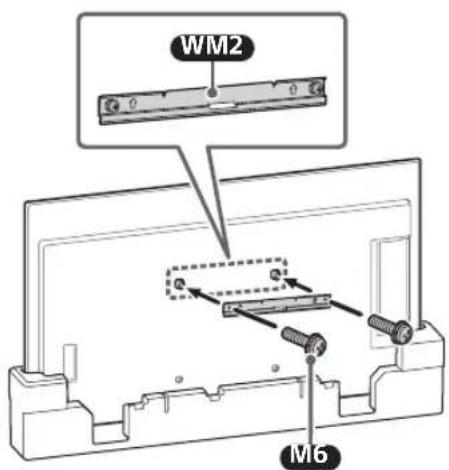

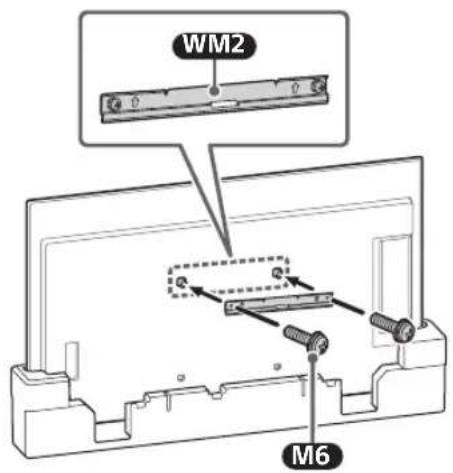

3 Připevněte WM2 k TV s použitím M6.

WM2 M6

Instalace televizoru na zed'ze stolního stojanu

1 Sejměte kryt konektoru.

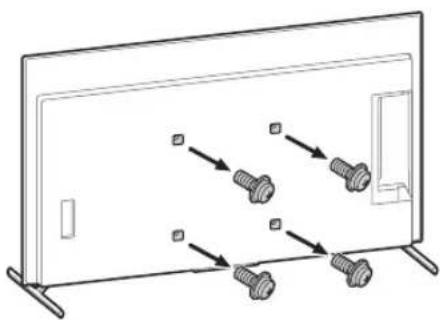

2 Vyšroubujte šrouby ze zadní části televizoru.

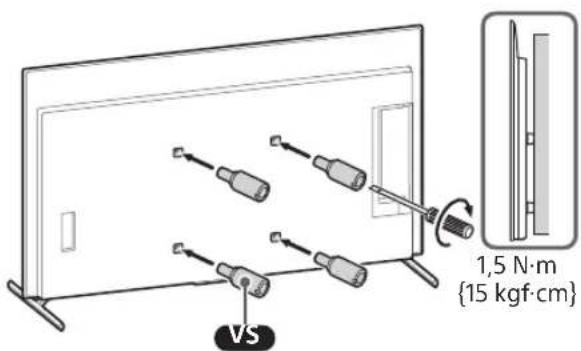

3 Připojte upevňovací díly pro montáž na zed' vs (dodány s televizorem) na zadní stranu televizoru (aby byla rovnoběžně se stěnou).

1,5 N·m {15 kgf·cm} VS

Poznámka

- Při instalaci upevňovacích dílů pro montáž na zed' VS k televizoru šrouby důkladně utáhněte. K instalaci upevňovacích dílů pro montáž na zed' VS použijte výhradně plochý šroubovák. Použití jiného nástroje může vest k překročení utahovacího momentu šroubů upevňovacích dílů pro montáž na zed' VS a k poškození televizoru.

4 Připevněte WM2 k TV s použitím M6.

WM2 M6

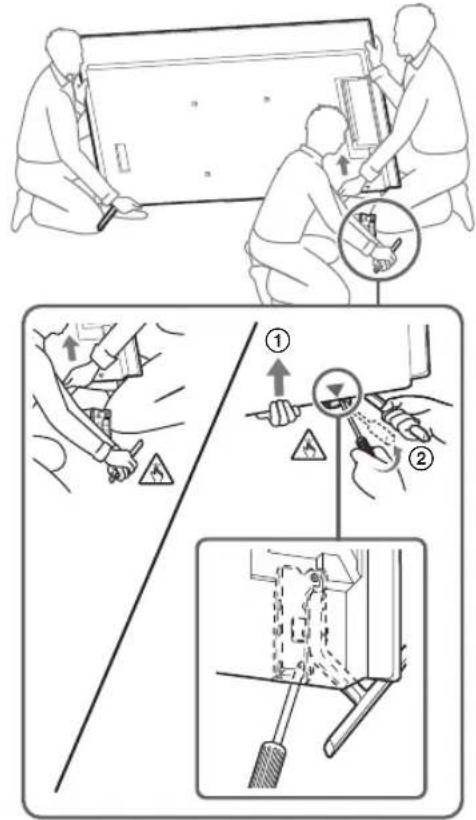

5 Odmontujte stolní stojan od televizoru.

- Odstraňte současně jednu stranu stolního stojanu. Pevně držte stolní stojan bezpečně oběma rukama, zatímco ostatní lidé zvedají televizor.

- Opakujte předchozí krok a odstraňte druhou stranu stolního stojanu.

Poznámka

• Demontáž stolního stojanu vyžaduje tři nebo více lidí.
• Dávejte pozor, abyste při demontáži stolního stojanu od televizoru nepůsobili nadměrnou silou, protože by televizor mohl spadnout a mohlo by tak dojít ke zranění osob nebo k poškození televizoru.
• Při manipulaci se stolním stojanem dávejte pozor, abyste zabránili poškození televizoru.
• Při zvedání televizoru budte opatrní, protože při demontáži stolního stojanu by mohlo dojít k jeho převrácení a ke zranění osob.
• Při demontáži stolního stojanu z televizoru budte opatrní, aby nedošlo k jeho pádu a poškození povrchu, na němž televizor stojí.

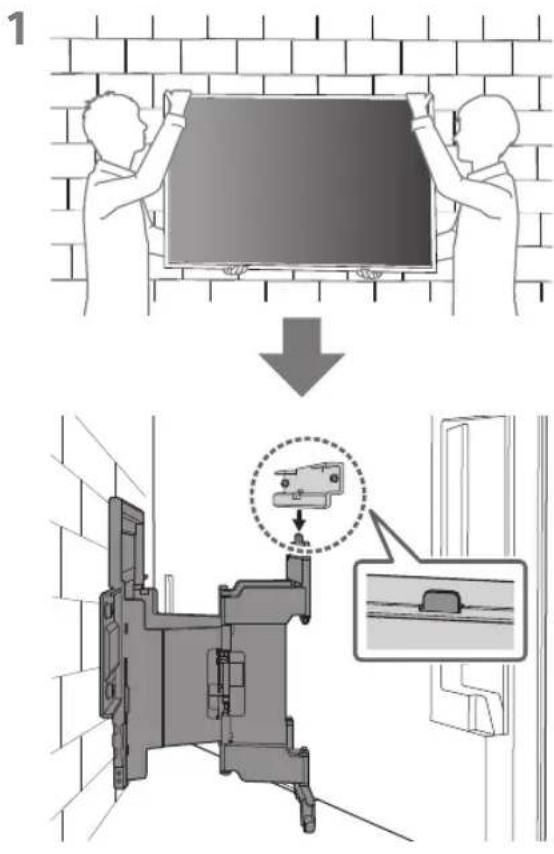

Montáž televizoru na zed'

∅/X

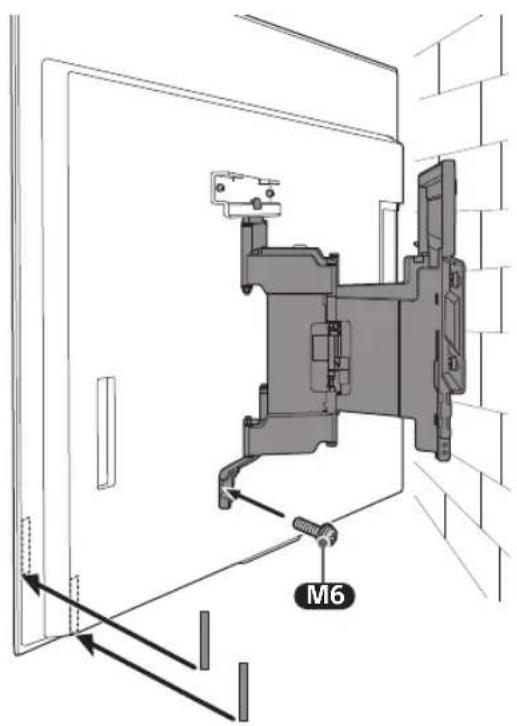

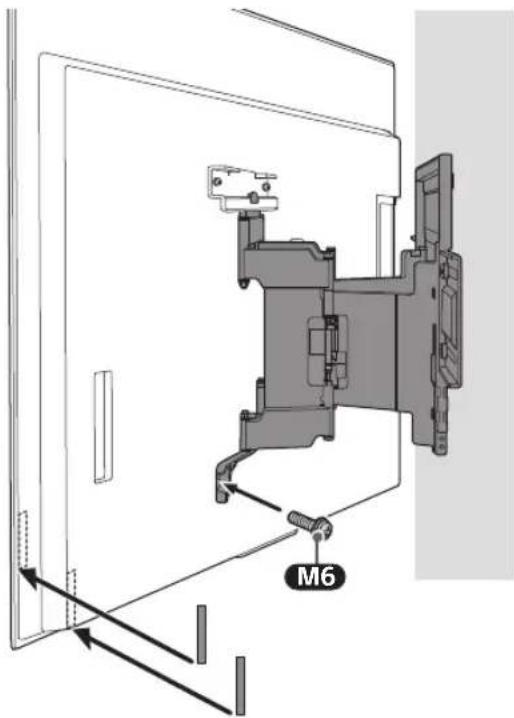

3 Zašroubujte levou a pravou stranu nástěnného držáku pomocí M6 a připevněte WM3.
Poznámka
- Nepřipevňujte WM3 na štítky.

M6 WM3

M6

4

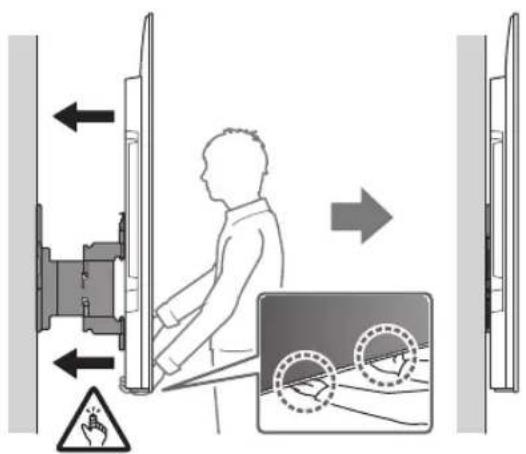

5 Při přemístování uchopte televizor pevně za spodní část.

- Televizor nemusí být možné posunout až těsně ke stěně v závislosti na typu a počtu připojených kabelů. Nejedná se o závadu.

- Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor s rozměrem 189,3 cm (75 palců) a více) (kromě Egypta). Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor s rozměrem 75 palců (189,3 cm) a více) (pouze Egypt).

Potvrzení dokončení montáže

Zkontrolujte následující body.

- Šňůry ani kabely nejsou zkrouceny ani skřípnuty.

VAROVÁNÍ

- Nesprávné umístění napájecí šňůry atd. může způsobit požár nebo úraz elektrickým proudem v důsledku zkratu. Z bezpečnostních důvodu je třeba dokončení montáže potvrdit.

Další informace

Při demontáži televizoru provedte uvedený postup v obráceném sledu.

VAROVÁNÍ

- Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor s rozměrem 189,3 cm (75 palců) a více) (kromě Egypta). Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor s rozměrem 75 palců (189,3 cm) a více) (pouze Egypt).

B Montáž nástěnného držáku na stěnu z betonových tvárnic nebo z tvárnic ztraceného bednění

Instalace nástěnného držáku na stěnu

1 Rozhodněte se, kam chcete konzolu upevnit.

Ujistěte se, že na zdi je dostatek prostoru na televizor a že zed' unese alespoň šestinásobek hmotnosti televizoru.

• Viz „Měření pro montáž nástěnného držáku na zed” na straně 18.
• Informace o hmotnosti televizoru naleznete v Referenční příručce k televizoru.

Poznámka

• Když televizor namontujete na zed', bude se horní strana televizoru mírně naklánět vpřed.
• Doporučujeme vyzkoušet polohu TV při sledování.

2 Zorientujte ke stěně a provedte čtyři značky.

× 4

5 Namontujte na stěnu s použitím vhodných šroubů (není součástí dodávky) a podložek (není součástí dodávky).

Poznámka

- Pomocí vodováhy zkontrolujte, zda je ve vodorovné poloze.

3 Vyvrtejte otvory na značkách.

Ujistěte se, že místo na zdi pro vyvrtání otvorů je dostatečně silné na to, aby uneslo alespoň šestinásobek hmotnosti televizoru.

× 4

10 mm

75 mm

Poznámka

- Otvory je nutno předvrtat do hloubky 75 mm vrtákem o průměru 10 mm.

4

8 mm × 60 mm

Poznámka

- Pomocí vodováhy zkontrolujte, zda je ve vodorovné poloze.

Upozornění

- Neutahujte vruty 8 mm × 60 mm příliš. Nesprávné utažení by mohlo snížit pevnost spoje vrutů 8 mm × 60 mm.

6 Vysuňte rameno držáku do konce.

Příprava na montáž televizoru

Poznámka

- Vyšroubované šrouby a nepoužité díly uschovejte na bezpečném místě mimo dosah dětí.

Instalace TV na zed'z obalu\*

* Pouze pro některé oblasti/země/modely.

1 Vyšroubujte šrouby ze zadní části televizoru.

2 Připojte upevňovací díly pro montáž na zed' vs (dodány s televizorem) na zadní stranu televizoru (aby byla rovnoběžně se stěnou).

1,5 N·m {15 kgf·cm} VS

Poznámka

- Při instalaci upevňovacích dílů pro montáž na zed' VS k televizoru šrouby důkladně utáhněte. K instalaci upevňovacích dílů pro montáž na zed' VS použijte výhradně plochý šroubovák. Použití jiného nástroje může vest k překročení utahovacího momentu šroubů upevňovacích dílů pro montáž na zed' VS a k poškození televizoru.

3 Připevněte WM2 k TV s použitím M6.

WM2 M6

Instalace televizoru na zed' ze stolního stojanu

1 Sejměte kryt konektoru.

2 Vyšroubujte šrouby ze zadní části televizoru.

3 Připojte upevňovací díly pro montáž na zed' vs (dodány s televizorem) na zadní stranu televizoru (aby byla rovnoběžně se stěnou).

1,5 N·m {15 kgf·cm}

Poznámka

- Při instalaci upevňovacích dílů pro montáž na zed' VS k televizoru šrouby důkladně utáhněte. K instalaci upevňovacích dílů pro montáž na zed' VS použijte výhradně plochý šroubovák. Použití jiného nástroje může vest k překročení utahovacího momentu šroubů upevňovacích dílů pro montáž na zed' VS a k poškození televizoru.

4 Připevněte WM2 k TV s použitím M6.

WM2 M6

5 Odmontujte stolní stojan od televizoru.

- Odstraňte současně jednu stranu stolního stojanu. Pevně držte stolní stojan bezpečně oběma rukama, zatímco ostatní lidé zvedají televizor.

- Opakujte předchozí krok a odstraňte druhou stranu stolního stojanu.

Poznámka

• Demontáž stolního stojanu vyžaduje tři nebo více lidí.
• Dávejte pozor, abyste při demontáži stolního stojanu od televizoru nepůsobili nadměrnou silou, protože by televizor mohl spadnout a mohlo by tak dojít ke zranění osob nebo k poškození televizoru.
• Při manipulaci se stolním stojanem dávejte pozor, abyste zabránili poškození televizoru.
• Při zvedání televizoru budte opatrní, protože při demontáži stolního stojanu by mohlo dojít k jeho převrácení a ke zranění osob.
• Při demontáži stolního stojanu z televizoru budte opatrní, aby nedošlo k jeho pádu a poškození povrchu, na němž televizor stojí.

Montáž televizoru na zed'

∅/X

3 Zašroubujte levou a pravou stranu nástěnného držáku pomocí M6 a připevněte WM3.

Poznámka
- Nepřipevňujte WM3 na štítky.

M6 WM3

M6

4

5 Při přemístování uchopte televizor pevně za spodní část.

- Televizor nemusí být možné posunout až těsně ke stěně v závislosti na typu a počtu připojených kabelů. Nejedná se o závadu.

- Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor s rozměrem 189,3 cm (75 palců) a více) (kromě Egypta). Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor s rozměrem 75 palců (189,3 cm) a více) (pouze Egypt).

Potvrzení dokončení montáže

Zkontrolujte následující body.

- Šňůry ani kabely nejsou zkrouceny ani skřípnuty.

VAROVÁNÍ

- Nesprávné umístění napájecí šňůry atd. může způsobit požár nebo úraz elektrickým proudem v důsledku zkratu. Z bezpečnostních důvodu je třeba dokončení montáže potvrdit.

Další informace

Při demontáži televizoru provedte uvedený postup v obráceném sledu.

VAROVÁNÍ

- Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor s rozměrem 189,3 cm (75 palců) a více) (kromě Egypta). Pro přepravu velkých televizorů je zapotřebí dvou nebo více osob (tři nebo více osob pro televizor s rozměrem 75 palců (189,3 cm) a více) (pouze Egypt).

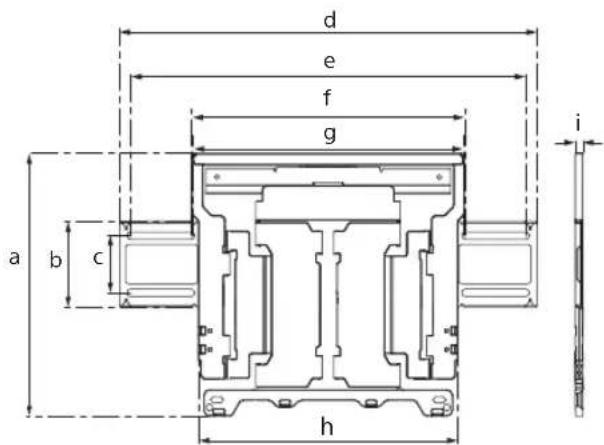

Technické údaje

WM1

d e f g i a b c h

Rozměry: (přibl.) [mm]

Hmotnost (pouze základna): (přibl.) [kg] 3,0

Vzhled a technické údaje se mohou bez předchozího upozornění změnit.

Referenční údaje

Měření pro montáž nástěnného držáku na zed'

Hodnoty v tabulce se v závislosti na instalaci mohou mírně lišit.

S kamerou

(mm)

Název modelu	A	B	C	D	E	F*	G*(°)
XR-77A8xEL 1722 1013 340 165 78 281 15
XR-65A8xEL 1448 851 342 82 77 281 18
XR-55A8xEL 1227 727 342 20 77 281 19

* (Přibl.)

Bez kamery

(mm)

Název modelu	A	B	C	D	E	F*	G*(°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Přibl.)

Podporované modely\*:

Montážna konzola na stenu

Informácie o bezpečnosti

Montáž TV prijímača na stenu

VÝSTRAHA

INŠTALÁCIU MUSÍ VYKONAŤ ODBORNÍK

Časti montážnej konzoly na stenu neupravujte.

Počas montáže nevystavujte TV prijímač nárazom.

Položky dodávané s montážnou konzolou na stenu SU-WL850

- Pomocou vodováhy skontrolujte vodorovnost WM1.

- Pomocou vodováhy skontrolujte vodorovnost WM1.

6 Na vyznačených miestach vyvrtajte spodné vodiace otvory. (Pokyny na vrtanie nájdete v kroku 4.)

×2

- Pomocou vodováhy skontrolujte vodorovnost WM1.

5 Odmontujte stolový stojan od TV prijímača.

ontáž TV prijímača na stenu

∅/X

Poznámka
- Nepripájajte WM3 na štítky.

M6 WM3

M6

4

Pri demontáži TV prijímača zopakujte postup montáže v opačnom poradí.

VÝSTRAHA

- Pomocou vodováhy skontrolujte vodorovnost

WM1

3 Do značiek vyvítajte otvory.

- Pomocou vodováhy skontrolujte vodorovnost WM1.

5 Odmontujte stolový stojan od TV prijímača.

Montáž TV prijímača na stenu

○/×

Pri demontáži TV prijímača zopakujte postup montáže v opačnom poradí.

VÝSTRAHA

Hmotnost (len podstavec): (pribl.) [kg]

3,0
