XR77A80L - Televizija SONY - Brezplačna navodila za uporabo

Vrsta izdelka	OLED televizor
Znamka	Sony
Model	XR77A80L
Velikost zaslona	77 palcev (195,6 cm)
Ločljivost	4K Ultra HD (3840 x 2160 slikovnih pik)
Tehnologija prikaza	OLED
Procesor	Cognitive Processor XR
Operacijski sistem	Google TV
HDR formati	Dolby Vision, HDR10, HLG
Povezljivost	4 x HDMI (2.1), 2 x USB, Ethernet, Wi-Fi, Bluetooth
Moč zvoka	20 W + 20 W (2 zvočnika)
Poraba električne energije (običajno)	Približno 400 W
Poraba v stanju pripravljenosti	Manj kot 0,5 W
Teža (brez podstavka)	Približno 35 kg
Teža (s podstavkom)	Približno 36 kg
Dimenzije (brez podstavka, Š x V x G)	172,2 x 99,8 x 6,6 cm
Dimenzije (s podstavkom, Š x V x G)	172,2 x 101,3 x 34,0 cm
Združljivost s stenskim nosilcem	VESA 300 x 300 mm (nosilec SU-WL850)
Priložena dodatna oprema	Daljinski upravljalnik, baterije, namizni podstavek, navodila za namestitev
Varnost	Priporočljiva namestitev pri pooblaščenem servisu; notranji magneti, ne ovirajte prezračevalnih rež

Pogosto zastavljena vprašanja - XR77A80L SONY

Kakšna je velikost zaslona Sony XR77A80L?

Sony XR77A80L ima OLED zaslon velikosti 77 palcev (195,6 cm diagonale).

Je televizor združljiv s stenskim nosilcem?

Da, združljiv je s stenskim nosilcem Sony SU-WL850. Iz varnostnih razlogov naj namestitev opravi pooblaščeni strokovnjak.

Kakšna je ločljivost televizorja?

Ločljivost je 4K Ultra HD (3840 x 2160 slikovnih pik), ki zagotavlja oster in podroben videz.

Kateri HDR formati so podprti?

Televizor podpira Dolby Vision, HDR10 in HLG za optimalne barve in kontrast.

Koliko HDMI vhodov ima?

Ima 4 HDMI vhode (vključno z 2.1) za povezovanje zunanjih naprav, kot so igralne konzole ali Blu-ray predvajalniki.

Kakšna je teža televizorja brez podstavka?

Teža televizorja brez podstavka je približno 35 kg. Priporočljivo je, da ga dvigujeta dve osebi.

Kako očistiti OLED zaslon?

Uporabite mehko in suho krpo (mikrovlakna) za čiščenje zaslona. Nikoli ne uporabljajte kemičnih sredstev ali vode neposredno na zaslonu.

Je televizor združljiv z glasovnimi pomočniki?

Da, zahvaljujoč Google TV lahko uporabljate vgrajenega Google Assistant za glasovno upravljanje televizorja.

Kakšni so varnostni ukrepi za stensko namestitev?

Namestitev naj opravi pooblaščeni monter. Stena mora nositi vsaj šestkratno težo televizorja. Uporabite vijake in moznike, primerne za vrsto stene.

Kaj storiti, če daljinski upravljalnik ne deluje?

Preverite baterije (tip AAA) in se prepričajte, da so pravilno vstavljene. Če težava ne izgine, ponastavite daljinski upravljalnik tako, da odstranite baterije in za 3 sekunde pritisnete kateri koli gumb.

NAVODILA ZA UPORABO XR77A80L SONY

Dékojame, kad jsigijote ši gaminj.

Pirkėjams

* V imenih dejanskih modelov »x«/»xx« označuje številke in/ali znake, ki veljajo za posamezen model.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Za kupce

Za namen zaščite izdelka in iz varnostnih razlogov družba Sony močno priporoča, da montažo televizorja prepustite prodajalcem Sony ali pooblaščenim izvajalcem. Montaže ne poskušajte izvesti sami.

Za prodajalce Sony in pooblaščene izvajalce

Pri montaži, rednem vzdrževanju in pregledih tega izdelka bodite izredno pozorni na varnost.

Za montažo tega izdelka potrebujete dovolj znanja, to še posebej velja za določanje nosilnosti stene glede na težo televizorja. Stensko montažo tega izdelka zaupajte prodajalcem Sony ali pooblaščenim izvajalcem, med samo montažo pa bodite posebej pozorni na varnost. Družba Sony ne odgovarja za nobeno škodo ali poškodbo, ki je posledica malomarnega ravnanja ali nepravilne montaže.

Zaradi varnosti in ustrezne montaže sledite Navodilom za uporabo nosilca za stensko montažo, Priročniku za pripravo televizorja in napotkom v teh navodilih.

Nosilec za stensko montažo

O varnosti

Zahvaljujemo se vam za nakup tega izdelka.

Za kupce

Vgradnja televizorja na steno

OPOZORILO

MONTAŽO NAJ IZVEDE USPOSOBLJENO OSEBJE

Montažo tega izdelka lahko izvede samo osebje, ki je ustrezno usposobljeno za določanje nosilnosti zidu za težo televizorja. Če televizor ni ustrezno zavarovan med izvajanjem montaže, lahko pade in povzroči resne poškodbe. Družba Sony ni odgovorna za nobeno škodo ali poškodbe, ki so posledica neustreznega rokovanja ali neustrezne montaže ali montaže izdelkov, ki niso navedeni tukaj. To ne vpliva na vaše (morebitne) pravice, ki jih imate kot potrošnik.

Za prodajalce Sony

Za vgradnjo tega izdelka potrebujete dovolj znanja. Obvezno temeljito preberite ta priročnik za vgradnjo, da boste lahko varno opravili vgradnjo. Podjetje Sony ne prevzema odgovornosti za kakršno koli škodo ali telesne poškodbe, ki nastale zaradi nepravilnega ravnanja ali vgradnje. Po vgradnji dajte ta priročnik kupcu.

Ta priročnik z navodili opisuje pravilno ravnanje z izdelkom in daje pomembna varnostna navodila za preprečevanje nesreč. Sami ste odgovorni, da pozorno preberete in v celoti razumete ter upoštevate vsa navodila v teh navodilih za uporabo. V nasprotnem primeru lahko pride do resnih telesnih poškodb ali škode na lastnini, zaradi česar lahko pride do izničenja garancije. Ta priročnik shranite za uporabo v prihodnje.

Izdelki Sony so razviti tako, da so varni. Vseeno pa lahko pri nepravilni uporabi izdelkov pride do hudih telesnih poškodb zaradi požara, električnega udara, prevračanja izdelka ali padca izdelka. Za preprečevanje takih nesreč obvezno upoštevajte varnostna navodila.

POZOR

Predpisani izdelki

Ta nosilec za stensko montažo je namenjen za uporabo s predpisanimi televizorji. Pri televizorjih glejte Referenčni priročnik, da vidite, ali lahko uporabljate nosilec za stensko montažo.

Za kupce

OPOZORILO

Če ne upoštevate naslednjih varnostnih navodil, lahko pride do hudih telesnih poškodb ali smrti zaradi požara, električnega udara ali padca izdelka.

Vgradnjo prepustite pooblaščenim izvajalcem in pri tem pazite, da v bližini ni majhnih otrok.

Če nosilec za stensko montažo ali televizor nista pravilno vgrajena, lahko pride do naslednjih nesreč. Poskrbite, da vgradnjo opravijo pooblaščeni izvajalci.

• Televizor lahko pade in povzroči hudo telesno poškodbo, na primer podplutbo ali zlom.
• Če je stena, na katero je vgrajen nosilec za stensko montažo, nestabilna, neravna ali nepravokotna na tla, lahko enota pade in povzroči telesne poškodbe ali materialno škodo. Stena mora imeti zadostno nosilnost za vsaj šestkratno težo televizorja.
  (Za težo televizorja glejte njegov Referenčni priročnik.)
• Če vgradnja nosilca za stensko montažo ni dovolj trdna, lahko enota pade in povzroči telesne poškodbe ali materialno škodo.

Selitev ali snemanje televizorja prepustite pooblaščenim izvajalcem.

Če televizor prevažajo ali snemajo osebe, ki niso pooblaščeni izvajalci, lahko pade in povzroči telesne poškodbe ali materialno škodo. Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 189,3 cm (75 palcev) televizije in večje) (razen za Egipt).

Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 75 palcev (189,3 cm) televizije in večje) (samo za Egipt).

Ne odstranite vijakov itd., ko vgradite televizor.

Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.

Ne predelujte delov nosilca za stensko montažo.

Sicer lahko nosilec za stensko montažo pade in povzroči telesne poškodbe ali materialno škodo.

Ta nosilec za stensko montažo je namenjen za uporabo samo s predpisanimi izdelki. Če namestite opremo, ki ni predpisana, lahko pade ali se polomi in povzroči telesne poškodbe ali materialno škodo.

Na nosilec za stensko montažo ne nameščajte nobenega drugega bremena kot televizor. Televizorja ne tresite v smeri levo/desno ali navzgor/navzdol.

Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.

Na televizor se ne naslanjajte in se nanj ne obešajte.

Na televizor se ne naslanjajte in se nanj ne obešajte, saj lahko pade na vas in povzroči hude telesne poškodbe.

POZOR

Če ne upoštevate naslednjih varnostnih navodil, lahko pride do telesnih poškodb ali materialne škode.

• Pazite, da si pri rokovanju z nosilcem za stensko montažo ali obračanjem televizorja ne priščipnete prstov.
• Med vrtenjem televizorja bodite previdni in pazite, da ne zadenete oseb v bližini.
• Neuporabljene dele shranite na varnem mestu za prihodnjo uporabo. Hranite jih zunaj dosega otrok.

Izdelka med čiščenjem in vzdrževanjem ne obravnavajte s preveliko silo.

Na zgornjo stran televizorja ne delujte s preveliko silo. Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.

Tega izdelka ne postavljajte v bližino medicinskih pripomočkov.

Ta izdelek (vključno z dodatki) vsebuje magnet(e), ki lahko povzročijo motnje pri srčnih spodbujevalnikih, programirljivih mešalnih ventilih za zdravljenje hidrocefalusa ali drugih medicinskih pripomočkih. Tega izdelka ne postavljajte v bližino oseb, ki uporabljajo takšne pripomočke. Če uporabljate takšen pripomoček, se pred uporabo posvetujte s svojim zdravnikom.

Hranite izven dosega otrok ali posameznikov, ki potrebujejo nadzor.

Ta izdelek (vključno z dodatki) vsebuje magnet(e). Zaužitje magneta(ov) lahko povzroči resne težave, na primer nevarnost zadušitve ali poškodbe črevesja. Če je prišlo do zaužitja magnetov (ali magneta), se takoj posvetujte z zdravnikom.

Varnostna opozorila

• Če dolgo uporabljate televizor, nameščen na nosilcu za stensko montažo, se lahko stena za ali nad televizorjem razbarva ali pa se lahko odlepi tapeta, odvisno od materiala stene.
• Če odstranite na steno vgrajeni nosilec za stensko montažo, ostanejo luknje za vijake.
• Nosilca za stensko montažo ne uporabljate na mestu, kjer bi lahko bil izpostavljen mehanskim tresljajem.

Vgradnja nosilca za stensko montažo

Za prodajalce Sony

OPOZORILO

Ta navodila so namenjena samo za prodajalce Sony. Obvezno preberite zgornja varnostna navodila in bodite med vgradnjo, vzdrževanje ter preverjanjem tega izdelka posebej pozorni na varnost.

Nosilca za stensko montažo ne namestite na stenske površine, kjer bi vogali ali stranice televizorja štrleli stran od površine stene.

Nosilca za stensko montažo ne namestite na stenske površine, kot so stebri, kjer bi vogali ali stranice televizorja štrleli stran od površine stene. Če se oseba ali predmet zadane ob štrleči vogal ali stranico televizorja, lahko povzroči telesne poškodbe ali materialno škodo.

Televizorja ne vgradite nad ali pod klimatsko napravo.

Če je televizor dolgo izpostavljen puščanju vode ali zračnim tokovom iz klimatske naprave, lahko zato pride do požara, električnega udara ali okvare na televizorju.

Nosilec za stensko montažo obvezno trdno vgradite na steno po navodilih v teh navodilih za uporabo.

Če je kateri od vijakov razrahljan ali pade, lahko nosilec za stensko montažo pade in povzroči telesne poškodbe ali materialno škodo. Uporabite vijaki, ki ustrezajo materialu, iz katerega je zgrajena stena, in enoto trdno montirajte z uporabo štirih vijaki premera 8 mm (ali enakovrednih vijakov).

Obvezno pravilno uporabite priložene vijake in pritrditvene dele, skladno z navodili v tem priročniku z navodili. Če uporabite druge dele, lahko televizor pade in koga telesno poškoduje ali pa se lahko poškoduje televizor.

Obvezno pravilno sestavite nosilec po navodilih, ki so razložena v teh navodilih za uporabo.

Če je kateri od vijakov razrahljan ali pade, lahko televizor pade in povzroči telesne poškodbe ali škodo na televizorju.

Vijake obvezno trdno zategnite na predvidenem mestu.

Če tega ne storite, lahko televizor pade in koga telesno poškoduje ali pa se lahko poškoduje televizor.

Pazite, da med vgradnjo televizorja ne izpostavite udarcem.

Če je televizor izpostavljen udarcem, lahko pade ali se polomi. To lahko povzroči telesne poškodbe.

Televizor obvezno vgradite na navpično in ravno steno.

Sicer lahko televizor pade in povzroči telesne poškodbe.

Po pravilni vgradnji televizorja pravilno pritrdite kable.

Če se ljudje ali predmeti zapletejo v kable, lahko to koga telesno poškoduje ali pa se lahko poškoduje televizor.

Ne dovolite, da bi prihajalo do stiskanja napajalnega ali povezovalnih kablov.

Če se napajalni ali povezovalni kabli stisnejo med enoto in steno ali se na silo zvijajo ali upogibajo, se lahko razkrijejo notranji vodniki, kar lahko povzroči kratek stik ali električno prekinitev. To lahko povzroči požar ali električni udar.

Vijaki za pritrditev nosilca za stensko montažo na steno niso priloženi.

Pri vgradnji nosilca za stensko montažo uporabite vijake, ki so primerni za material in zgradbo stene.

Pred začetkom

- Ilustracije televizorja v tem priročniku so primeri, ki se uporabljajo za jasne razlage postopkov. Zaradi tega se lahko ilustracije razlikujejo od dejanskega televizorja.

Iz česa je izdelana vaša stena?

Najprej preverite vrsto stene, na katero želite namestiti televizor.

Gips plošče s tramovi

Varnostna opozorila

• Največja debelina gips plošč: 16 mm.
• Zagotovite, da so dimenzije notranjih lesenih tramov vsaj 51 mm × 102 mm za splošno ali 38 mm × 89 mm za nominalno.
• Ohranjajte razmik med pritrdilci vsaj 406 mm.

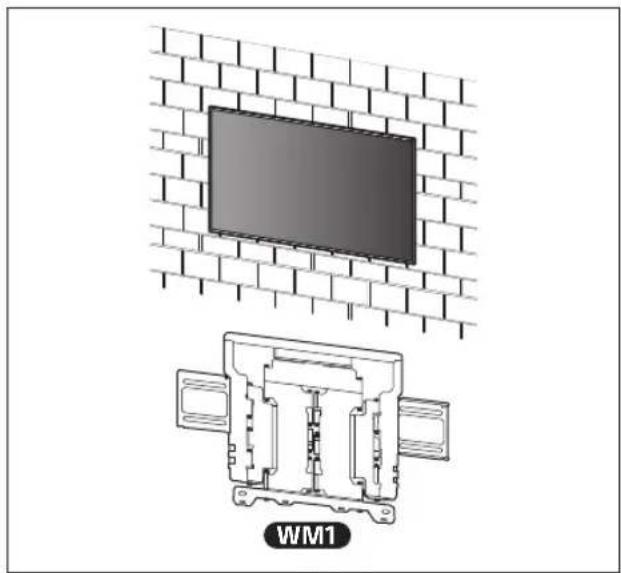

Trden beton ali betonski blok

Varnostna opozorila

• Nosilec za stensko montažo namestite neposredno na trdno betonsko steno.
• Zagotovite, da je debelina trdne betonske stene vsaj 203 mm.
• Zagotovite, da so dimenzije posameznega betonskega bloka vsaj 203 mm × 203 mm × 406 mm.

Preverjanje delov

Priloženo pri SU-WL850

- Preverite, ali so vsi deli priloženi.

WM1 (×1)

• Pred montažo imejte pri roki Referenčni priročnik za televizor in Priročnik za pripravo.
• Potrdite mesto vgradnje televizorja.
• Pripravite štiri vijake s premerom 8 mm in štiri ustrezne podložke (ni priloženo). Izberite vijake, ki so primerni za material stene.
• Pripravite naslednja orodja:

*1
	-	5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	*48 mm × 60 mm	*4

*1 Samo za gips plošče s tramovi

*2 Samo za trden beton ali betonski blok
*3 Odvisno od modelov
*4 Pri izbiri vijakov in podložk bodite previdni

Podložka ≤7,5 mm

A Pritrjevanje nosilca za stensko montažo na gips ploščo s tramovi

1 Odločite se za mesto vgradnje.

Na steni naj bo dovolj prostora za televizor, stena pa mora prenesti najmanj šestkratno težo televizorja.

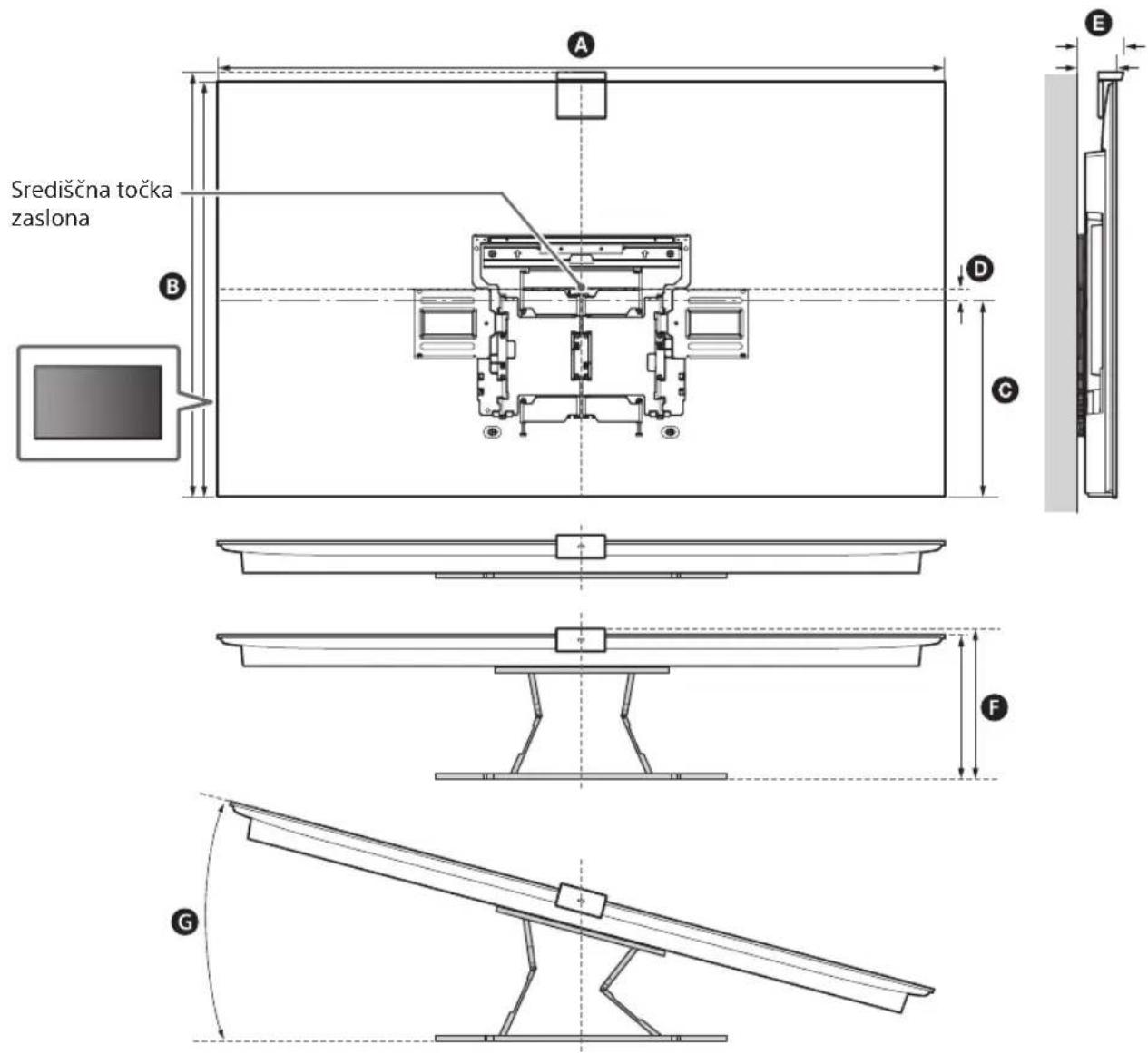

• Glejte »Meritev za namestitev nosilca za stensko montažo« na strani 18.
• Težo televizorja preverite v Referenčnem priročniku televizorja.

Opomba

• Pri stenski montaži televizorja se zgornja stranica televizorja malce nagne naprej.
• Priporočamo vam, da preverite položaj televizorja v okolju, kjer ga nameravate uporabljati.

- Z vodno tehtnico preverite, ali je WM1 v vodoravni legi.

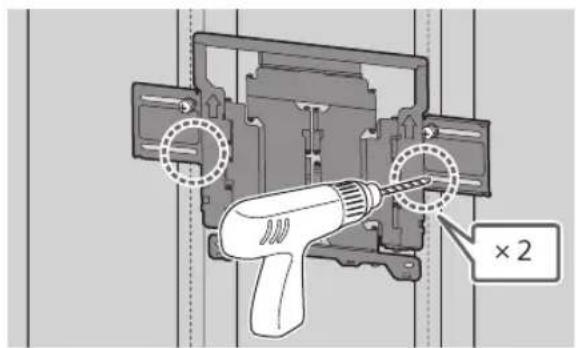

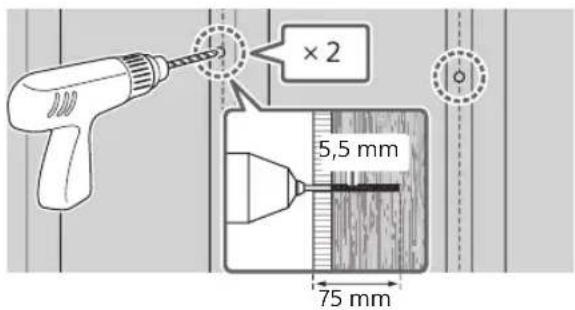

4 Na oznakah zvrtajte vodilne luknje.

Prepričajte se, da na steno izvrtate luknje, ki so dovolj močne, da podpirajo najmanj šestkratno težo televizorja.

×2 5,5 mm 75 mm

Opomba

• Vodilne luknje morate zvrtati do globine 75 mm z uporabo svedra s premerom 5,5 mm.

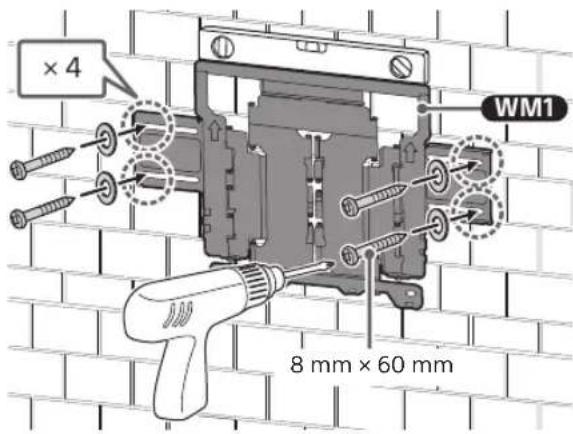

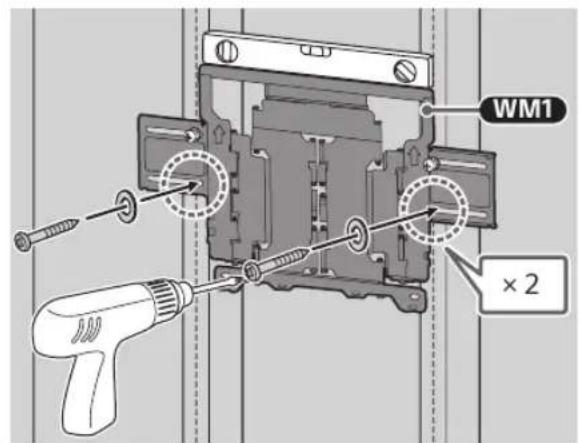

5 Nosilec WM1 namestite na steno z uporabo primernih vijakov (niso priloženi) in podložk (niso priložene).

×2 8 mm × 60 mm WM1

Opomba

- Z vodno tehtnico preverite, ali je WM1 v vodoravni legi.

Varnostni ukrep

- Lesenega vijaka 8 mm × 60 mm ne privijte premočno. Neustrezno privijanje lahko zmanjša moč lesenega vijaka 8 mm × 60 mm.

6 Na teh oznakah zvrtajte spodnje vodilne luknje. (Za navodila o vrtanju glejte korak 4.)

×2

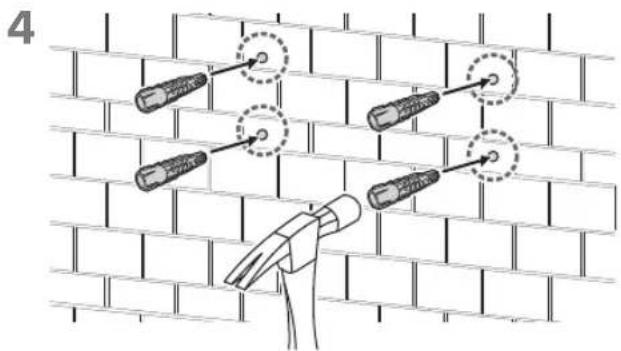

7 V luknje vstavite ustrezne vijake in podložke.

WM1 × 2

Opomba

• Z vodno tehtnico preverite, ali je WM1 v vodoravni legi.

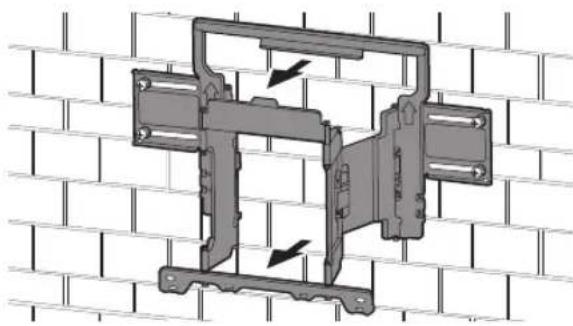

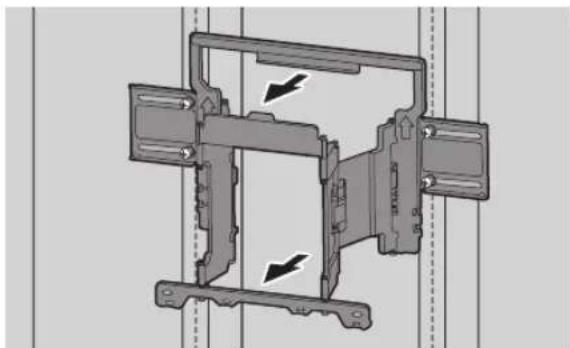

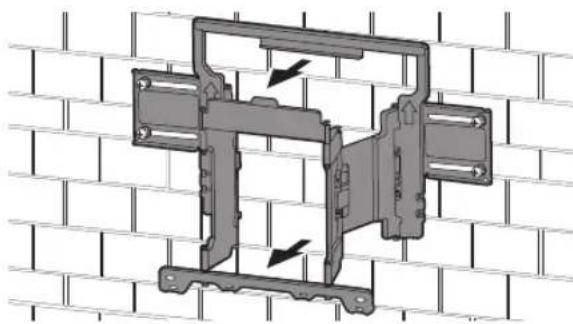

8 Roko nosilca izvlecite do konca.

Priprava na vgradnjo televizorja

Opomba

- Odstranjene vijake in neuporabljene dele shranite na varnem mestu, zunaj dosega otrok.

∅/X

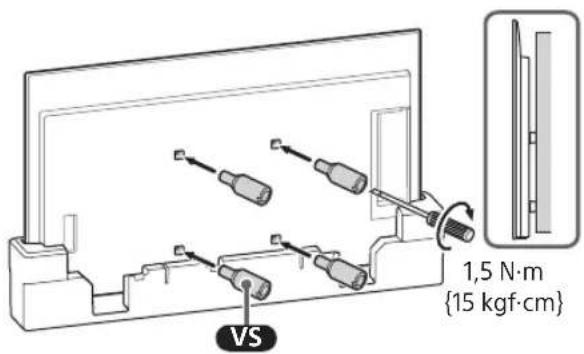

Vgradnja televizorja na steno iz kartona\*

2 Namestite priključek za stensko montažo vs (priložen televizorju) na zadnji del televizorja (da bo vzporedno s steno).

1,5 N·m {15 kgf·cm} VS

Opomba

- Prepričajte se, da ste dobro pritrdili priključek za stensko montažo VS, ko ga pritrjujete na televizijo. Za namestitev priključka za stensko montažo VS uporabite le ploski izvijač. Uporaba drugačnega orodja lahko povzroči čezmerno zategovanje priključka za stensko montažo VS in poškodbe televizorja.

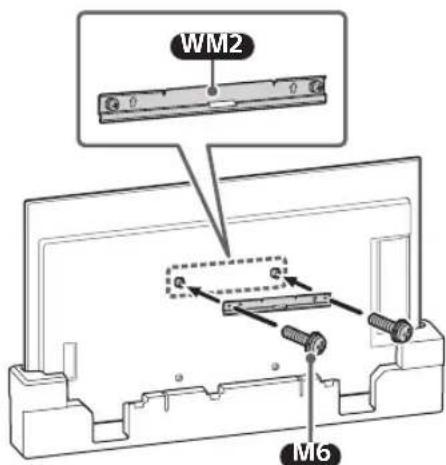

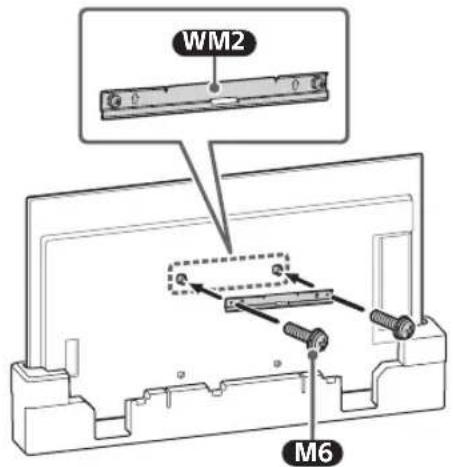

3 Nosilec WM2 pritrdite na televizor z uporabo vijakov M6.

WM2 M6

Vgradnja televizorja na steno s prejšnje vgradnje na namizno stojalo

1 Snemite pokrov priključkov.

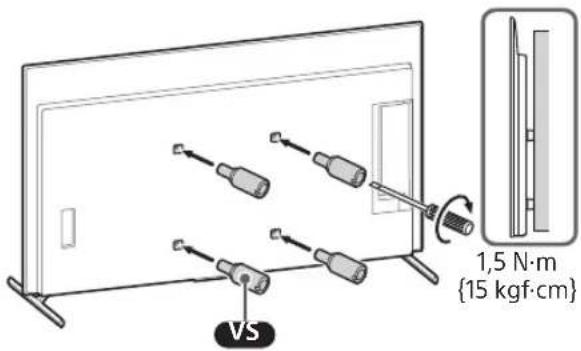

3 Namestite priključek za stensko montažo vs (priložen televizorju) na zadnji del televizorja (da bo vzporedno s steno).

1,5 N·m {15 kgf·cm}

Opomba

- Prepričajte se, da ste dobro pritrdili priključek za stensko montažo VS, ko ga pritrjujete na televizijo. Za namestitev priključka za stensko montažo VS uporabite le ploski izvijač. Uporaba drugačnega orodja lahko povzroči čezmerno zategovanje priključka za stensko montažo VS in poškodbe televizorja.

4 Nosilec WM2 pritrdite na televizor z uporabo vijakov M6.

WM2 M6

5 Namizno stojalo odstranite s televizorja.

- Odstranite vsako stran namiznega stojala posebej. Namizno stojalo trdno primite z obema rokama, drugi pa naj dvignejo televizor.

- Ponovite prejšnji korak in odstranite drugo stran namiznega stojala.

Opomba

• Za odstranjevanje namiznega stojala so potrebne najmanj tri osebe.
• Pazite, da pri odstranjevanju namiznega stojala s televizorja ne uporabite prevelike sile, saj lahko sicer televizor pade, kar lahko povzroči telesne poškodbe ali škodo na televizorju.
• Pri delu z namiznim stojalom bodite previdni, da preprečite škodo na televizorju.
• Bodite previdni, ko dvignete televizor pri snemanju namiznega stojala, saj se lahko namizno stojalo prevrne in povzroči telesne poškodbe.
• Pri snemanju namiznega stojala s televizorja bodite previdni, da ne pade in poškoduje površine, na kateri je televizor.

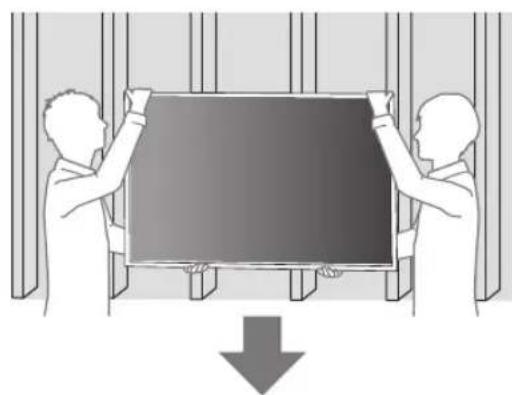

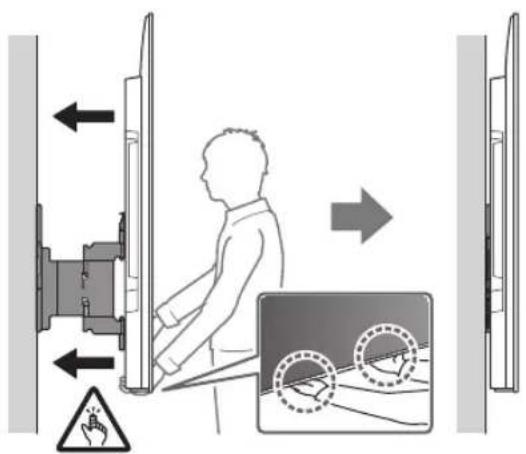

Namestitev televizorja na steno

∅/X

1

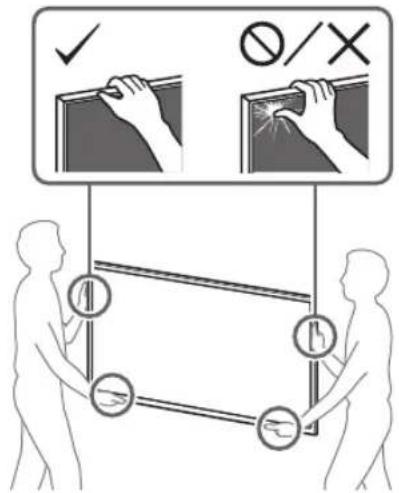

5 Pri premikanju televizorja trdno držite spodnjo stranico.

Opomba
- Televizor se morda ne bo približal steni, odvisno od vrste in števila priključenih kablov. To ni okvara.

- Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 189,3 cm (75 palcev) televizije in večje) (razen za Egipt).

Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 75 palcev (189,3 cm) televizije in večje) (samo za Egipt).

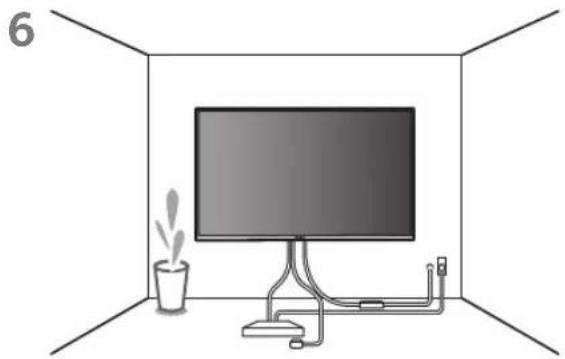

Preverite naslednje točke.

- Napačna postavitev izmeničnega napajalnega kabla itd. lahko povzroči požar ali električni udar zaradi kratkega stika. Poskrbite, da zaradi varnosti preverite vgradnjo.

Druge informacije

Pri odstranjevanju televizorja opravite prejšnji postopek vgradnje v obratnem vrstnem redu.

OPOZORILO

- Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 189,3 cm (75 palcev) televizije in večje) (razen za Egipt).

Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 75 palcev (189,3 cm) televizije in večje) (samo za Egipt).

B Pritrditev nosilca za stensko montažo na trden beton ali betonski blok

1 Odločite se za mesto vgradnje.

Na steni naj bo dovolj prostora za televizor, stena pa mora prenesti najmanj šestkratno težo televizorja.

• Glejte »Meritev za namestitev nosilca za stensko montažo« na strani 18.
• Težo televizorja preverite v Referenčnem priročniku televizorja.

Opomba

• Pri stenski montaži televizorja se zgornja stranica televizorja malce nagne naprej.
• Priporočamo vam, da preverite položaj televizorja v okolju, kjer ga nameravate uporabljati.

- Z vodno tehtnico preverite, ali je WM1 v vodoravni legi.

3 Na oznakah izvrtajte pomožne luknje.

Prepričajte se, da na steno izvrtate luknje, ki so dovolj močne, da podpirajo najmanj šestkratno težo televizorja.

×4 10 mm 75 mm

Opomba

- Vodilne luknje morate zvrtati do globine 75 mm z uporabo svedra s premerom 10 mm.

4

5 Nosilec WM1 namestite na steno z uporabo primernih vijakov (niso priloženi) in podložk (niso priložene).

× 4 WM1 8 mm × 60 mm

Opomba

- Z vodno tehtnico preverite, ali je WM1 v vodoravni legi.

Varnostni ukrep

- Lesenega vijaka 8 mm × 60 mm ne privijte premočno. Neustrezno privijanje lahko zmanjša moč lesenega vijaka 8 mm × 60 mm.

6 Roko nosilca izvlecite do konca.

Priprava na vgradnjo televizorja

Opomba

- Odstranjene vijake in neuporabljene dele shranite na varnem mestu, zunaj dosega otrok.

∅/X

Vgradnja televizorja na steno iz kartona\*

2 Namestite priključek za stensko montažo vs (priložen televizorju) na zadnji del televizorja (da bo vzporedno s steno).

VS 1,5 N·m {15 kgf·cm}

Opomba

- Prepričajte se, da ste dobro pritrdili priključek za stensko montažo VS, ko ga pritrjujete na televizijo. Za namestitev priključka za stensko montažo VS uporabite le ploski izvijač. Uporaba drugačnega orodja lahko povzroči čezmerno zategovanje priključka za stensko montažo VS in poškodbe televizorja.

3 Nosilec WM2 pritrdite na televizor z uporabo vijakov M6.

WM2 M6

Vgradnja televizorja na steno s prejšnje vgradnje na namizno stojalo

1 Snemite pokrov priključkov.

3 Namestite priključek za stensko montažo vs (priložen televizorju) na zadnji del televizorja (da bo vzporedno s steno).

1,5 N·m {15 kgf·cm} VS

Opomba

- Prepričajte se, da ste dobro pritrdili priključek za stensko montažo VS, ko ga pritrjujete na televizijo. Za namestitev priključka za stensko montažo VS uporabite le ploski izvijač. Uporaba drugačnega orodja lahko povzroči čezmerno zategovanje priključka za stensko montažo VS in poškodbe televizorja.

4 Nosilec WM2 pritrdite na televizor z uporabo vijakov M6.

WM2 M6

5 Namizno stojalo odstranite s televizorja.

- Odstranite vsako stran namiznega stojala posebej. Namizno stojalo trdno primite z obema rokama, drugi pa naj dvignejo televizor.

- Ponovite prejšnji korak in odstranite drugo stran namiznega stojala.

Opomba

• Za odstranjevanje namiznega stojala so potrebne najmanj tri osebe.
• Pazite, da pri odstranjevanju namiznega stojala s televizorja ne uporabite prevelike sile, saj lahko sicer televizor pade, kar lahko povzroči telesne poškodbe ali škodo na televizorju.
• Pri delu z namiznim stojalom bodite previdni, da preprečite škodo na televizorju.
• Bodite previdni, ko dvignete televizor pri snemanju namiznega stojala, saj se lahko namizno stojalo prevrne in povzroči telesne poškodbe.
• Pri snemanju namiznega stojala s televizorja bodite previdni, da ne pade in poškoduje površine, na kateri je televizor.

Namestitev televizorja na steno

∅/X

5 Pri premikanju televizorja trdno držite spodnjo stranico.

- Televizor se morda ne bo približal steni, odvisno od vrste in števila priključenih kablov. To ni okvara.

- Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 189,3 cm (75 palcev) televizije in večje) (razen za Egipt). Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 75 palcev (189,3 cm) televizije in večje) (samo za Egipt).

Preverite naslednje točke.

- Napačna postavitev izmeničnega napajalnega kabla itd. lahko povzroči požar ali električni udar zaradi kratkega stika. Poskrbite, da zaradi varnosti preverite vgradnjo.

Druge informacije

Pri odstranjevanju televizorja opravite prejšnji postopek vgradnje v obratnem vrstnem redu.

OPOZORILO

- Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 189,3 cm (75 palcev) televizije in večje) (razen za Egipt). Za prevoz velikega televizorja sta potrebni dve ali več oseb (tri osebe ali več za 75 palcev (189,3 cm) televizije in večje) (samo za Egipt).

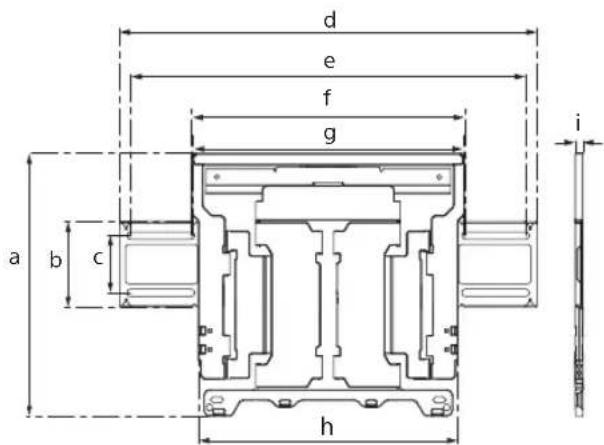

Tehnični podatki

WM1

d e f g i a b c h

Mere: (približno) [mm]

Zasnove in tehnični podatki se lahko kadar koli nenapovedano spremenijo.

Reference

Meritev za namestitev nosilca za stensko montažo

Vrednosti v tabeli se lahko rahlo razlikujejo glede na vrsto montaže.

S kamera

(mm)

Naziv modela	A	B	C	D	E	F*	G*(°)
XR-77A8xEL 1722 1013 340 165 78 281 15
XR-65A8xEL 1448 851 342 82 77 281 18
XR-55A8xEL 1227 727 342 20 77 281 19

* (Pribl.)

Brez kamere

(mm)

Naziv modela	A	B	C	D	E	F*	G*(°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Pribl.)

Informacije za instalaciju Sony nosača za postavljanje na zid (SU-WL850)

Podržani modeli\*:

* U stvarnim nazivima modela »x«/»xx« označava brojke i/ili slova specifične za pojedini model.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Za korisnike

Radi zaštite proizvoda i iz sigurnosnih razloga, Sony svesrdno preporučuje da postavljanje Vašeg TV-a obave Sony trgovci ili ovlašteni dobavljači. Nemojte ga pokušavati postaviti sami.

Za Sony trgovce i dobavljače

Posvetite punu pozornost sigurnosti za vrijeme postavljanja, periodičkoga održavanja i ispitivanja ovoga proizvoda.

Za postavljanje ovoga proizvoda, naročito za određivanje čvrstoće zida za podnošenje težine TV-a, potrebna je odgovarajuća stručnost. Pobrinite se da se pričvršćivanje ovoga proizvoda na zid povjeri Sony trgovcima ili ovlaštenim dobavljačima, te da se za vrijeme postavljanja odgovarajuća pozornost posveti sigurnosti. Sony ne odgovara ni za kakvo oštećenje ili ozljedu uzrokovanu nepravilnim postupanjem ili postavljanjem.

Zbog sigurnosti i pravilne ugradnje, slijedite Upute nosača za postavljanje na zid, Vodič za postavljanje TV-a i upute iz ovog priručnika.

Nosač za postavljanje na zid

O sigurnosti

Gipsane ploče s drvenom potkonstrukcijom

Mjere opreza

• Maksimalna debljina gipsanih ploča: 16 mm.
• Provjerite jesu li unutarnje dimenzije stupova drvene potkonstrukcije najmanje 51 mm × 102 mm za obične ili 38 mm × 89 mm za nominalne stupove.
• Vodoravni razmak između točki učvršćivanja mora biti najmanje 406 mm.

Puni betonski zid ili betonski blokovi

Mjere opreza

• Nosač za postavljanje na zid postavite izravno na betonski zid.
• Debljina betonskog zida mora biti najmanje 203 mm.
• Dimenzije betonskih blokova moraju biti najmanje 203 mm × 203 mm × 406 mm.

Provjera dijelova

Mere predostrožnosti

• Ako koristite TV instaliran na Nosaču za postavljanje na zid duže vremena, zid iza ili iznad TV-a može da promeni boju ili da se tapeta odlepi, u zavisnosti od materijala zida.
• Ako se Nosač za postavljanje na zid ukloni nakon postavljanja na zid, rupe za šrafove ostaju.
• Ne koristite Nosač za postavljanje na zid na mestu gde je izložen mehaničkim vibracijama.

Postavljanje Nosača za postavljanje na zid

Za dilere kompanije Sony

UPOZORENJE

Od čega je vaš zid napravljen?

Najpre, proverite koja je vrsta zida na koji želite da postavite Televizor.

Mere predostrožnosti

• Maksimalna debljina suvog zida: 16 mm.
- Proverite da li su dimenzije unutrašnjeg drvenog stuba najmanje 51 mm × 102 mm za standardnu ili 38 mm × 89 mm za stvarnu dimenziju.
- Horizontalno odstojanje između držača treba da bude najmanje 406 mm.

Zid od punog betona ili od betonskih blokova

Mere predostrožnosti

• Nosač za postavljanje na zid možete direktno da montirate na zid od punog betona.
• Proverite da li je debljina betonskog zida najmanje 203 mm.
  • Proverite da li je veličina pojedinačnog betonskog bloka najmanje 203 mm × 203 mm × 406 mm.

Provera delova

Isporučeno uz SU-WL850

• Proverite da li su svi delovi isporučeni.

WM1 (×1)

Mere predostrožnosti

- Nemojte preterano pritezati drveni vijak 8 mm × 60 mm. Neodgovarajuće pritezanje može da smanji noseću snagu drvenog vijka 8 mm × 60 mm.

6 Na oznakama probušite donje rupe za navođenje. (Pogledajte korak 4 zbog uputstva za bušenje.)

× 2

Mere predostrožnosti

- Nemojte preterano pritezati drveni vijak 8 mm × 60 mm. Neodgovarajuće pritezanje može da smanji noseću snagu drvenog vijka 8 mm × 60 mm.

6 Izvucite dršku nosača do kraja.
