Vrsta izdelka	LED 4K Ultra HD televizor
Model	Bravia KD55XG8196BU
Znamka	Sony
Velikost zaslona	55 palcev (139,7 cm)
Ločljivost	4K Ultra HD (3840 x 2160 slikovnih pik)
Dimenzije (brez stojala)	1241 x 721 x 95 mm (Š x V x G)
Teža (brez stojala)	Približno 15,5 kg
Napajanje	220-240 V AC, 50/60 Hz
Poraba električne energije (mirovanje)	0,5 W
Tuner	DVB-T/T2/C/S/S2
Procesor	4K HDR X1
HDR	Dolby Vision, HDR10, HLG
Operacijski sistem	Android TV
Povezljivost	Wi-Fi, Bluetooth, HDMI (x4), USB (x2), Ethernet
Združljivost s stenskim nosilcem	VESA 300 x 300 mm (priporočljiv SU-WL450)
Razred energetske učinkovitosti	B
Vzdrževanje in čiščenje	Prašenje z mehko, suho krpo. Ne uporabljajte kemičnih sredstev.
Nadomestni deli in popravljivost	Indeks popravljivosti 7,3/10. Deli na voljo (napajanje, matična plošča, zaslon) prek pooblaščene Sony mreže.
Splošne informacije	Navodila za namestitev in uporabo so na voljo za prenos. Stensko namestitev priporoča strokovnjak.

Pogosto zastavljena vprašanja - Bravia KD55XG8196BU SONY

Kako namestiti televizor na steno?

Uporabite stenski nosilec SU-WL450 (ni priložen). Sledite navodilom v priročniku: pritrdite podstavek na steno s vsaj 4 vijaki premera 8 mm, nato obesite televizor. Pokličite pooblaščenega monterja.
Nikoli ne nameščajte sami: najmanj dve osebi (tri za 75 palcev in več).

Katere kable naj priključim pred namestitvijo televizorja na steno?

Priključite vse potrebne kable (HDMI, antena, napajanje) pred namestitvijo televizorja na steno, saj je dostop do zadnjih vtičnic po montaži omejen.

Kako očistiti zaslon televizorja?

Uporabite mehko in suho krpo (mikrovlakna). Nikoli ne uporabljajte kemičnih sredstev, alkohola ali neposredno vode. Pred čiščenjem izklopite televizor.

Kaj storiti, če daljinski upravljalnik ne deluje več?

Preverite baterije (zamenjajte jih, če je potrebno). Prepričajte se, da nobena ovira ne blokira IR sprejemnika. Znova zaženite televizor tako, da ga za 1 minuto odklopite.

Kako zmanjšati porabo energije?

Omogočite način varčevanja z energijo v nastavitvah slike. Nastavite samodejno svetlost. Izklopite televizor s stikalom, ne le v stanju pripravljenosti.

Ali lahko uporabim stenski nosilec, ki ni Sony?

Sony priporoča uporabo stenskega nosilca SU-WL450, ki je posebej zasnovan za ta model. Uporaba neodobrenega nosilca lahko povzroči poškodbe ali škodo in razveljavi garancijo.

Kako rešiti težavo z zvokom?

Preverite, ali je zvočni način izključen (mute). Dostopite do zvočnih nastavitev in preizkusite notranje zvočnike. Če je zvok šibak, onemogočite Dolby Dynamic Range ali prilagodite izenačevalnik.

Ali se televizor normalno segreva?

Da, nekaj toplote je normalno, zlasti na vrhu in zadaj. Poskrbite za ustrezno prezračevanje: ne blokirajte prezračevalnih rež in pustite vsaj 10 cm prostora okoli televizorja.

Kako posodobiti programsko opremo televizorja?

Pojdite v Nastavitve > Podpora > Posodobitev programske opreme. Prepričajte se, da je televizor povezan z internetom. Posodobitve je mogoče prenesti tudi s spletnega mesta Sony prek USB ključka.

Kaj storiti, če je slika popačena ali pikselizirana?

Preverite vir signala (HDMI, antena). Poskusite zamenjati HDMI kabel. V nastavitvah ponastavite privzete nastavitve slike. Znova zaženite televizor.

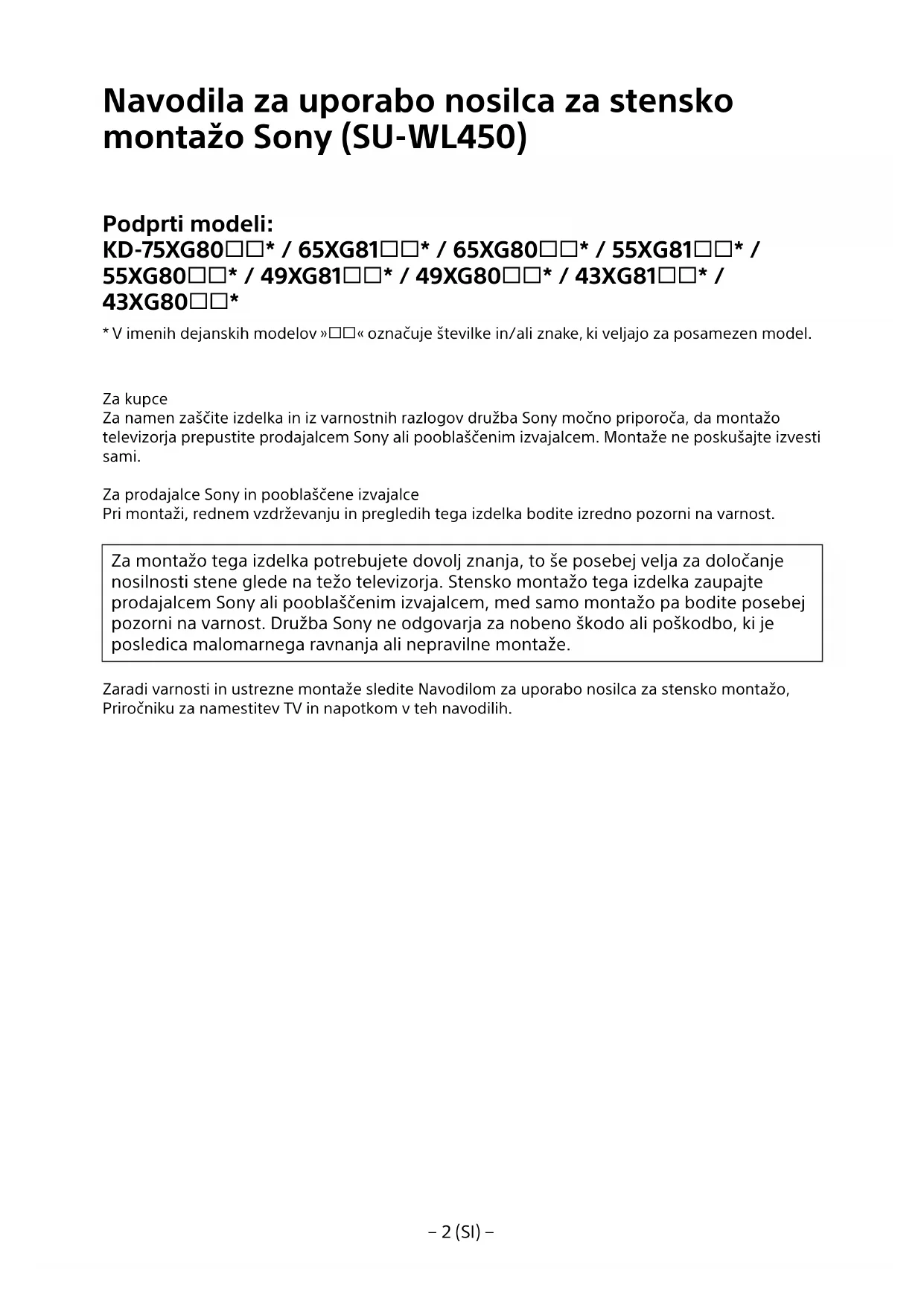

NAVODILA ZA UPORABO Bravia KD55XG8196BU SONY

Oro cirkuliacija užblokuota.

Opomba

* V imenih dejanskih modelov »□□« označuje številke in/ali znake, ki veljajo za posamezen model.

Za kupce

Za namen zaščite izdelka in iz varnostnih razlogov družba Sony močno priporoča, da montažo televizorja prepustite prodajalcem Sony ali pooblaščenim izvajalcem. Montaže ne poskušajte izvesti sami.

Za prodajalce Sony in pooblaščene izvajalce

Pri montaži, rednem vzdrževanju in pregledih tega izdelka bodite izredno pozorni na varnost.

Za montažo tega izdelka potrebujete dovolj znanja, to še posebej velja za določanje nosilnosti stene glede na težo televizorja. Stensko montažo tega izdelka zaupajte prodajalcem Sony ali pooblaščenim izvajalcem, med samo montažo pa bodite posebej pozorni na varnost. Družba Sony ne odgovarja za nobeno škodo ali poškodbo, ki je posledica malomarnega ravnanja ali nepravilne montaže.

Zaradi varnosti in ustrezne montaže sledite Navodilom za uporabo nosilca za stensko montažo, Priročniku za namestitev TV in napotkom v teh navodilih.

O varnosti

Zahvaljujemo se vam za nakup tega izdelka.

Za kupce

Za vgradnjo tega izdelka potrebujete dovolj znanja. Vgradnjo prepustite prodajalcem Sony ali pooblaščenim izvajalcem in bodite med vgradnjo še posebej pozorni na varnost. Podjetje Sony ne prevzema odgovornosti za kakršno koli škodo ali telesne poškodbe, ki nastale zaradi nepravilnega ravnanja ali vgradnje ali zaradi vgradnje česar koli razen predpisanega izdelka. To ne vpliva na vaše (morebitne) pravice, ki jih imate kot potrošnik.

Za prodajalce Sony

Za vgradnjo tega izdelka potrebujete dovolj znanja. Obvezno temeljito preberite ta priročnik za vgradnjo, da boste lahko varno opravili vgradnjo. Podjetje Sony ne prevzema odgovornosti za kakršno koli škodo ali telesne poškodbe, ki nastale zaradi nepravilnega ravnanja ali vgradnje. Po vgradnji dajte ta priročnik kupcu.

Ta priročnik z navodili opisuje pravilno ravnanje z izdelkom in daje pomembna varnostna navodila za preprečevanje nesreč. Obvezno temeljito preberite ta priročnik in pravilno uporabljajte izdelek. Ta priročnik shranite za uporabo v prihodnje.

Izdelki Sony so razviti tako, da so varni. Vseeno pa lahko pri nepravilni uporabi izdelkov pride do hudih telesnih poškodb zaradi požara, električnega udara, prevračanja izdelka ali padca izdelka. Za preprečevanje takih nesreč obvezno upoštevajte varnostna navodila.

POZOR

Predpisani izdelki

Ta nosilec za stensko montažo je namenjen za uporabo s predpisanimi televizorji. Pri televizorjih glejte Referenčni vodič, da vidite, ali lahko uporabljate nosilec za stensko montažo.

Za kupce

OPOZORILO

Če ne upoštevate naslednjih varnostnih navodil, lahko pride do hudih telesnih poškodb ali smrti zaradi požara, električnega udara ali padca izdelka.

Vgradnjo prepustite pooblaščenim izvajalcem in pri tem pazite, da v bližini ni majhnih otrok.

Če nosilec za stensko montažo ali televizor nista pravilno vgrajena, lahko pride do naslednjih nesreč. Poskrbite, da vgradnjo opravijo pooblaščeni izvajalci.

• Televizor lahko pade in povzroči hudo telesno poškodbo, na primer podplutbo ali zlom.
• Če je stena, na katero je vgrajen nosilec za stensko montažo, nestabilna, neravna ali nepravokotna na tla, lahko enota pade in povzroči telesne poškodbe ali materialno škodo. Stena mora prenesti najmanj štirikratno težo televizorja. (Za težo televizorja glejte njegov Referenčni vodič.)
• Če vgradnja nosilca za stensko montažo ni dovolj trdna, lahko enota pade in povzroči telesne poškodbe ali materialno škodo.

Selitev ali snemanje televizorja prepustite pooblaščenim izvajalcem.

Če televizor prevažajo ali snemajo osebe, ki niso pooblaščeni izvajalci, lahko pade in povzroči telesne poškodbe ali materialno škodo. Poskrbite, da televizor prenašata ali snemata vedno najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih).

Ne odstranite vijakov itd., ko vgradite televizor.

Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.

Ne predelujte delov nosilca za stensko montažo.

Sicer lahko nosilec za stensko montažo pade in povzroči telesne poškodbe ali materialno škodo.

Ta nosilec za stensko montažo je namenjen za uporabo samo s predpisanimi izdelki. Če namestite opremo, ki ni predpisana, lahko pade ali se polomi in povzroči telesne poškodbe ali materialno škodo.

Na nosilec za stensko montažo ne nameščajte nobenega drugega bremena kot televizor. Televizorja ne tresite v smeri levo/desno ali navzgor/navzdol.

Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.

Na televizor se ne naslanjajte in se nanj ne obešajte.

Na televizor se ne naslanjajte in se nanj ne obešajte, saj lahko pade na vas in povzroči hude telesne poškodbe.

POZOR

Če ne upoštevate naslednjih varnostnih navodil, lahko pride do telesnih poškodb ali materialne škode.

Izdelka med čiščenjem in vzdrževanjem ne obravnavajte s preveliko silo.

Na zgornjo stran televizorja ne delujte s preveliko silo. Sicer lahko televizor pade in povzroči telesne poškodbe ali materialno škodo.

Varnostna opozorila

• Če dolgo uporabljate televizor, nameščen na nosilcu za stensko montažo, se lahko stena za ali nad televizorjem razbarva ali pa se lahko odlepi tapeta, odvisno od materiala stene.
• Če odstranite na steno vgrajeni nosilec za stensko montažo, ostanejo luknje za vijake.
• Nosilca za stensko montažo ne uporabljajte na mestu, kjer bi lahko bil izpostavljen mehanskim tresljajem.

Vgradnja nosilca za stensko montažo

Za prodajalce Sony

OPOZORILO

Ta navodila so namenjena samo za prodajalce Sony. Obvezno preberite zgornja varnostna navodila in bodite med vgradnjo, vzdrževanjem ter preverjanjem tega izdelka posebej pozorni na varnost.

Nosilca za stensko montažo ne namestite na stenske površine, kjer bi vogali ali stranice televizorja štrleli stran od površine stene.

Nosilca za stensko montažo ne namestite na stenske površine, kot so stebri, kjer bi vogali ali stranice televizorja štrleli stran od površine stene. Če se oseba ali predmet zadane ob štrleči vogal ali stranico televizorja, lahko povzroči telesne poškodbe ali materialno škodo.

Televizorja ne vgradite nad ali pod klimatsko napravo.

Če je televizor dolgo izpostavljen puščanju vode ali zračnim tokovom iz klimatske naprave, lahko zato pride do požara, električnega udara ali okvare na televizorju.

Nosilec za stensko montažo obvezno trdno vgradite na steno po navodilih v teh navodilih za uporabo.

Če je kateri od vijakov razrahljan ali pade, lahko nosilec za stensko montažo pade in povzroči telesne poškodbe ali materialno škodo. Obvezno uporabite primerne vijake za material stene in trdno vgradite enoto z najmanj štirimi vijaki premera 8 mm (ali enakovrednimi).

Obvezno pravilno uporabite priložene vijake in pritrditvene dele, skladno z navodili v tem priročniku z navodili. Če uporabite druge dele, lahko televizor pade in koga telesno poškoduje ali pa se lahko poškoduje televizor.

Obvezno pravilno sestavite nosilec po navodilih, ki so razložena v teh navodilih za uporabo.

Če je kateri od vijakov razrahljan ali pade, lahko televizor pade in povzroči telesne poškodbe ali škodo na televizorju.

Vijake obvezno trdno zategnite na predvidenem mestu.

Če tega ne storite, lahko televizor pade in koga telesno poškoduje ali pa se lahko poškoduje televizor.

Pazite, da med vgradnjo televizorja ne izpostavite udarcem.

Če je televizor izpostavljen udarcem, lahko pade ali se polomi. To lahko povzroči telesne poškodbe.

Televizor obvezno vgradite na navpično in ravno steno.

Sicer lahko televizor pade in povzroči telesne poškodbe.

Po pravilni vgradnji televizorja pravilno pritrdite kable.

Če se ljudje ali predmeti zapletejo v kable, lahko to koga telesno poškoduje ali pa se lahko poškoduje televizor.

Ne dovolite, da bi prihajalo do stiskanja napajalnega ali povezovalnih kablov.

Če se napajalni ali povezovalni kabli stisnejo med enoto in steno ali se na silo zvijajo ali upogibajo, se lahko razkrijejo notranji vodniki, kar lahko povzroči kratek stik ali električno prekinitev. To lahko povzroči požar ali električni udar.

Vijaki za pritrditev nosilca za stensko montažo na steno niso priloženi.

Pri vgradnji nosilca za stensko montažo uporabite vijake, ki so primerni za material in zgradbo stene.

Vsebina

Priprava na vgradnjo televizorja....9

KD-75XG80□□ 9

KD-65XG81□□ / 65XG80□□.... 10

KD-55XG81□□ / 55XG80□□....11

KD-49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□....12

Namestitev televizorja na steno....14

KD-75XG80□□ 14

KD-65XG81□□ / 65XG80□□ / 55XG81□□ / 55XG80□□ / 49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□....16

Preverjanje vgradnje....19

Druge informacije....19

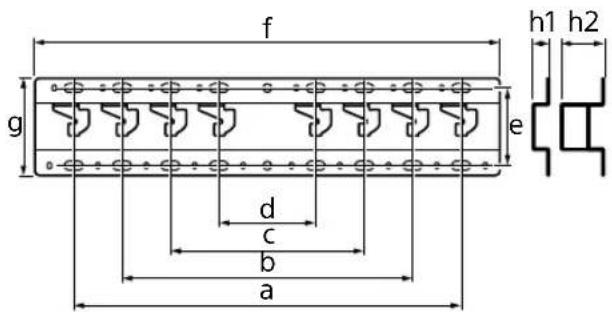

Tehnični podatki ....19

Vgradnja televizorja na steno

Postopek vgradnje se razlikuje glede na televizor.

Za pritrditev televizorja na steno uporabite Nosilec za stensko montažo SU-WL450.

Opomba

- Če je na televizor pritrjeno Namizno stojalo, ga pred pričetkom montaže odstranite. Glejte Priročnik za pripravo in opravite korake v obratnem vrstnem redu, da odstranite drugo stran namiznega stojala.

- Kadar nameščate dele za pritrditev Nosilca za stensko montažo ali pri odstranjevanju Namiznega stojala, televizor položite z zaslonom navzdol na ravno in stabilno površino, ki jo pred tem prekrijte z debelejšim mehkim blagom, da preprečite poškodbe zaslona LCD.

- Odstranjene vijake shranite na varnem mestu, zunaj dosega otrok.

Priprava za vgradnjo

• Pred montažo imejte pri roki Referenčni priročnik za TV in Priročnik za namestitev.
• Pred sestavljanjem poskrbite, da imate križni izvijač, ki se prilega vijakom.
• Potrdite mesto vgradnje televizorja.
• Pripravite najmanj štiri vijake premera 8 mm in en premera 5 mm ali enakovredne (niso priloženi). Izberite vijake, ki so primerni za material stene.

Preverjanje delov

Priloženo pri SU-WL450

- Preverite, ali so vsi deli priloženi.

A Podstavek (20) (1)	B Škripec (2)
C Vijak 6x20 (4) D Vijak 4x20 s pušo (2)
E Distančnik (20) (2)	F Jermen (1)
G Puša (20) (M4) (2)	H Vijak 4x20 (2)
I Prilagodilnik podstavka (2)	J Vijak 4x10 (8)
K Distančnik (60) (2)	L Vijak 6x50 (2)
M Puša (M4) (2) N Vijak 4x50 (2)

Izbiranje mesta vgradnje

1 Odločite se za mesto vgradnje.

Na steni naj bo dovolj prostora za televizor, stena pa mora prenesti najmanj štirikratno težo televizorja.

Za stensko montažo televizorja upoštevajte naslednjo tabelo. Težo televizorja preverite v Referenčnem vodiču televizorja.

Enota: mm

Naziv modela	Mere zaslona		Središčna mera zaslona		Dolžina nosilca
	a	b	c	d	e
					Standardni nosilec	Tanki nosilec
KD-75XG80□□	1.686	970 202	690 142	100
KD-65XG81□□	1.463	845	173	597 142	100
KD-65XG80□□	1.463	845	173	597 142	100
KD-55XG81□□	1.241	721	95	460 141	100
KD-55XG80□□	1.241	721	95	460 141	100
KD-49XG81□□	1.101	645	-15*	314 119	78
KD-49XG80□□	1.101	645	-15*	314 119	78
KD-43XG81□□	970	570	23	315 119	77
KD-43XG80□□	970	570	23	315 119	77

* Položaj nosilca je pod središčno točko zaslona.

Opomba

• Vrednosti v tabeli se lahko rahlo razlikujejo glede na vrsto montaže.
• Pri stenski montaži televizorja se zgornja stranica televizorja malce nagne naprej.

Pazite na primerno razdaljo med televizorjem in stropom ter štrlečimi deli stene, kot je prikazano spodaj.

Enota: mm

- Za zagotovitev ustreznega prezračevanja in preprečevanje nabiranja umazanije ali prahu:

— Televizorja ne polagajte plosko, ne nameščajte ga obrnjenega na glavo ali z zaslonom ali s stranico proti steni. — Televizorja ne postavljajte na polico, preprogo, posteljo ali v omaro. — Televizorja ne pokrivajte s krpo ali predmeti, kot je časopis ipd. — Televizorja ne nameščajte, kot je prikazano spodaj.

Kroženje zraka je blokirano.

Opomba

- Če nameravate napeljati kable po steni, pred začetkom vgradnje naredite luknjo v steni, da vstavite kable.

Da preprečite stiskanje kablov, pripravite luknjo v steni zunaj območja podstavka (20) Ⓐ, prilagodilnik podstavka ① in distančnika (20) Ⓑ, distančnika (60) Ⓒ.

2 Izberite način vgradnje na steno. Razdalja od zadnje strani televizorja do stene je nastavljiva, kot kaže spodnja slika.

2-a Standardni nosilec

2-b Tanki nosilec

- Če izberete 2-b, je dostop do zadnjih priključkov omejen.

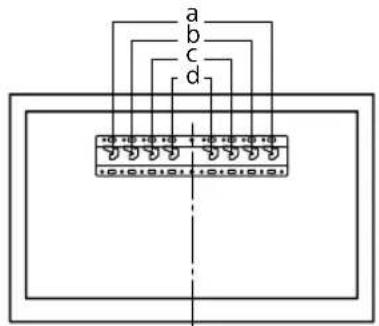

3 Za položaj pritrditve prilagodilnika podstavka glejte spodnjo tabelo. Če izberete 2-b, preskočite ta korak.

Naziv modela Lokacija kavlja
KD-75XG80□□
KD-65XG81□□	b
KD-65XG80□□
KD-55XG81□□
KD-55XG80□□	c
KD-49XG81□□
KD-49XG80□□
KD-43XG81□□	d
KD-43XG80□□

Namestite prilagodilnik podstavka ① z vijakom (PSW 4x10) ② na podstavek (20) ③, če izberete 2-a.

Glejte tehnične podatke na strani 19.

Če izberete 2-a, uporabite položaje lukenj prilagodilnika podstavka ①.

OPOZORILO

• Stena mora prenesti najmanj štirikratno težo televizorja (Za težo televizorja glejte njegov Referenčni vodič.).
• Določite nosilnost stene, na katero boste namestili televizor. Po potrebi ustrezno okrepite steno.

Vgradnja podstavka na steno

• Pripravite najmanj štiri vijake premera 8 mm ali enakovredne (niso priloženi).
• Namestite štiri vijake na luknje prilagodilnika podstavka ① s podstavkom (20) ⑨ (samo 2-a).
• Podstavek (20) Ⓐ vgradite vodoravno na steno.

Priprava na vgradnjo televizorja

Za montažo stojala si preberite Priročnik za namestitev.

KD-75XG80□□

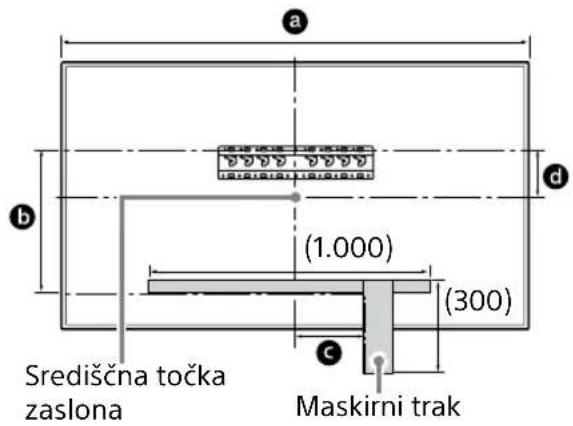

1 Na steni označite mesto vgradnje.

- Za označevanje položaja televizorja v bližini podstavka ali prilagodilnika podstavka uporabite maskirni trak itd. (ni priložen). Glejte naslednjo tabelo.

Enota: mm

Naziv modela	Dolžina za označevanje			Središčna mera zaslona
	a	b	c	d
KD-75XG80□□	1.686	564	150	202

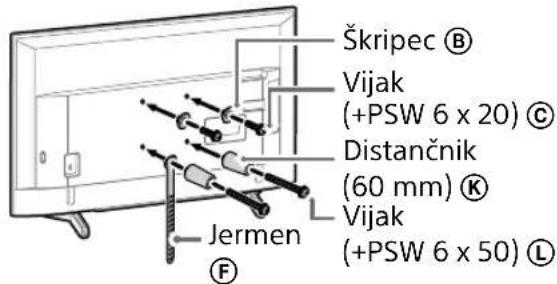

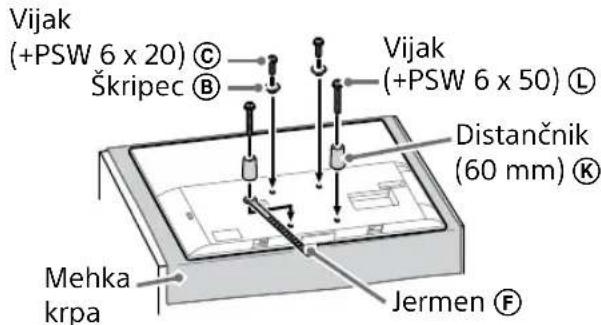

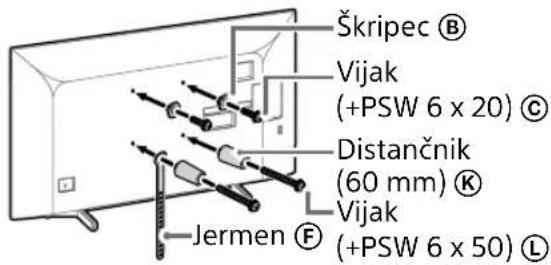

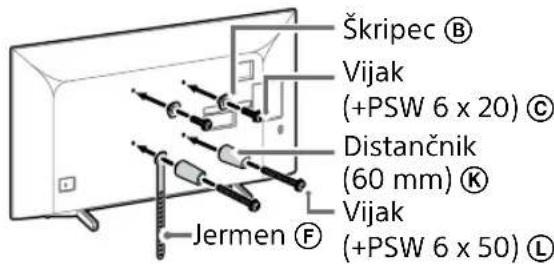

2 Namestite dele za pritrditev Nosilca za stensko montažo. Preverite dele za pritrditev, glejte »Priloženo pri SU-WL450« v »Preverjanje delov« na 5. strani.

Opomba

• Dele za pritrditev trdno pritrdite z vijaki.
• Pri uporabi električnega izvijača navor nastavite na približno 1,5 N·m {15 kgf·cm}.
• Rabljene ali nerabljene dele obvezno shranite na varno za uporabo v prihodnje. Shranite ta priročnik za prihodnjo uporabo.

Standardni nosilec (2-a)

Tanki nosilec (2-b)

Opomba

- Pri tem načinu vgradnje ne morete uporabljati določenih priključkov na zadnji strani televizorja.

Pred vgradnjo televizorja na steno obvezno priključite kable. Ko je televizor vgrajen, kablov ne boste mogli priključiti. Glejte televizorju priložen Referenčni vodič.

Opomba

• Napeljevanje kablov v steni prepustite pooblaščenemu izvajalcu.
• Še preden namestite napravo na zid, zvijte priključne kable, da ne boste hodili po njih.

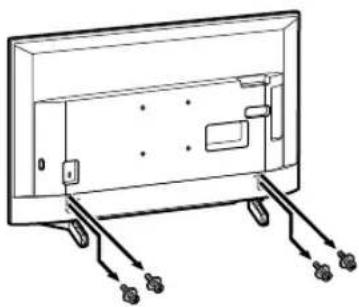

4 Namizno stojalo odstranite s televizorja.

- Odstranite vsako stran namiznega stojala posebej. Namizno stojalo trdno primite z obema rokama, drugi pa naj dvignejo televizor.

- Ponovite prejšnji korak in odstranite drugo stran namiznega stojala.

Opomba

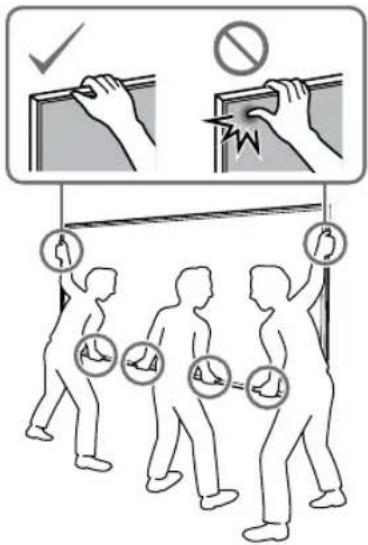

• Za odstranjevanje namiznega stojala so potrebne najmanj tri osebe.

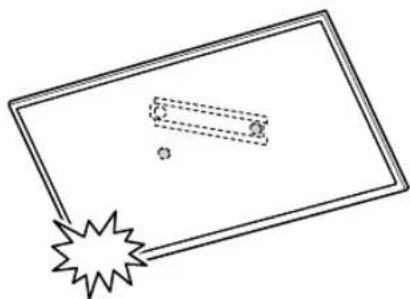

• Pazite, da pri odstranjevanju namiznega stojala s televizorja ne uporabite prevelike sile, saj lahko sicer televizor pade, kar lahko povzroči telesne poškodbe ali škodo na televizorju.
• Pri delu z namiznim stojalom bodite previdni, da preprečite škodo na televizorju.

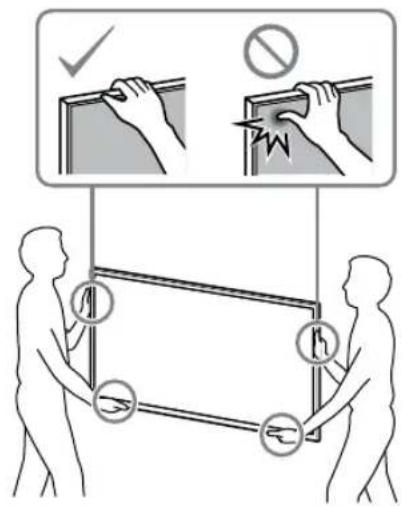

• Bodite previdni, ko dvignete televizor pri snemanju namiznega stojala, saj se lahko namizno stojalo prevrne in povzroči telesne poškodbe.
• Pri snemanju namiznega stojala s televizorja bodite previdni, da ne pade in poškoduje površine, na kateri je televizor.

KD-65XG81□□ / 65XG80□□

1 Namestite dele za pritrditev Nosilca za stensko montažo. Preverite dele za pritrditev, glejte »Priloženo pri SU-WL450« v »Preverjanje delov« na 5. strani.

Opomba

• Dele za pritrditev trdno pritrdite z vijaki.
• Pri uporabi električnega izvijača navor nastavite na približno 1,5 N·m {15 kgf·cm}.
• Rabljene ali nerabljene dele obvezno shranite na varno za uporabo v prihodnje. Shranite ta priročnik za prihodnjo uporabo.

Standardni nosilec (2-a)

Tanki nosilec (2-b)

Opomba

- Pri tem načinu vgradnje ne morete uporabljati določenih priključkov na zadnji strani televizorja.

Glejte televizorju priložen Referenčni vodič.

Opomba

• Napeljevanje kablov v steni prepustite pooblaščenemu izvajalcu.
• Še preden namestite napravo na zid, zvijte priključne kable, da ne boste hodili po njih.

3 Namizno stojalo odstranite s televizorja.

- Odstranite vsako stran namiznega stojala posebej. Namizno stojalo trdno primite z obema rokama, drugi pa naj dvignejo televizor.

- Ponovite prejšnji korak in odstranite drugo stran namiznega stojala.

Opomba

• Za odstranjevanje namiznega stojala so potrebne najmanj tri osebe.
• Pazite, da pri odstranjevanju namiznega stojala s televizorja ne uporabite prevelike sile, saj lahko sicer televizor pade, kar lahko povzroči telesne poškodbe ali škodo na televizorju.
• Pri delu z namiznim stojalom bodite previdni, da preprečite škodo na televizorju.
• Bodite previdni, ko dvignete televizor pri snemanju namiznega stojala, saj se lahko namizno stojalo prevrne in povzroči telesne poškodbe.
• Pri snemanju namiznega stojala s televizorja bodite previdni, da ne pade in poškoduje površine, na kateri je televizor.

KD-55XG81□□ / 55XG80□□

1 Namestite dele za pritrditev Nosilca za stensko montažo. Preverite dele za pritrditev, glejte »Priloženo pri SU-WL450« v »Preverjanje delov« na 5. strani.

Opomba

• Dele za pritrditev trdno pritrdite z vijaki.
• Pri uporabi električnega izvijača navor nastavite na približno 1,5 N·m {15 kgf·cm}.
• Rabljene ali nerabljene dele obvezno shranite na varno za uporabo v prihodnje. Shranite ta priročnik za prihodnjo uporabo.

Standardni nosilec (2-a)

Tanki nosilec (2-b)

Opomba

- Pri tem načinu vgradnje ne morete uporabljati določenih priključkov na zadnji strani televizorja.

Glejte televizorju priložen Referenčni vodič.

Opomba

• Napeljevanje kablov v steni prepustite pooblaščenemu izvajalcu.
• Še preden namestite napravo na zid, zvijte priključne kable, da ne boste hodili po njih.

3 Namizno stojalo odstranite s televizorja.

• Bodite previdni, ko dvignete televizor pri snemanju namiznega stojala, saj se lahko namizno stojalo prevrne in povzroči telesne poškodbe.
• Pri snemanju namiznega stojala s televizorja bodite previdni, da ne pade in poškoduje površine, na kateri je televizor.

KD-49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□

1 Namizno stojalo odstranite s televizorja.

• Televizor podložite z mehko krpo, da preprečite poškodbe zaslona.
• Za montažo stenskega nosilca ne uporabite vijakov, ki ste jih odstranili iz namiznega stojala.
• Odstranjeno namizno stojalo in vijake shranite na varnem mestu, zunaj dosega otrok. Če boste televizor želeli nekoč spet postaviti na mizo, jih boste potrebovali. Namiznega stojala ni mogoče kupiti ločeno.

OPOZORILO

• Televizor vklopite šele, ko stoji v navpičnem položaju. Ko televizor leži obrnjen z zaslonom navzdol, pri tem ne sme biti vklopljen, da preprečite neenakomernost slike.
• Če televizor izpostavite povečanemu pritisku ali močnemu udarcu, lahko pride do poškodbe ali okvare televizorja.
• Televizor položite na stabilno in ravno površino s prednjo stranjo navzdol tako, da namizno stojalo visi čez rob te površine. Če televizor in namizno stojalo položite na isto ravno površino, televizor ne bo stabilen in zaradi tega lahko pride do poškodbe televizorja.
• Pri odstranjevanju namiznega stojala s televizorja namizno stojalo trdno primite z obema rokama.

2 Namestite dele za pritrditev Nosilca za stensko montažo. Preverite dele za pritrditev, glejte »Priloženo pri SU-WL450« v »Preverjanje delov« na 5. strani.

Opomba

• Dele za pritrditev trdno pritrdite z vijaki.
• Pri uporabi električnega izvijača navor nastavite na približno 1,5 N·m {15 kgf·cm}.
• Rabljene ali nerabljene dele obvezno shranite na varno za uporabo v prihodnje. Shranite ta priročnik za prihodnjo uporabo.

Standardni nosilec (2-a)

Tanki nosilec (2-b)

Opomba

- Pri tem načinu vgradnje ne morete uporabljati določenih priključkov na zadnji strani televizorja.

Pred vgradnjo televizorja na steno obvezno priključite kable. Ko je televizor vgrajen, kablov ne boste mogli priključiti. Glejte televizorju priložen Referenčni vodič.

Opomba

• Napeljevanje kablov v steni prepustite pooblaščenemu izvajalcu.
• Še preden namestite napravo na zid, zvijte priključne kable, da ne boste hodili po njih.

Namestitev televizorja na steno

KD-75XG80□□

1 Dvignite televizor.

• Za mesto škripcev Ⓑ za obešanje na podstavek ali prilagodilnik podstavka glejte tabelo za korak 3 v »Izbiranje mesta vgradnje« na strani 7.
• Ko držite televizor, poskrbite, da se zadnji del televizorja dotika podstavka ali prilagodilnika podstavka.

Opomba

• Televizor dobro držite z obema rokama in se prepričajte, da sta jermen Ⓔ in dno televizorja poravnana z maskirnim trakom.
• Televizor nosite v troje, oseba, ki je pred televizorjem, pa naj druge usmerja, da prilagodijo položaj.

- Pri vgradnji televizorja na steno bodite zelo previdni, še posebej za osebo, ki televizor podpira od spodaj, saj lahko televizor pade, kar lahko povzroči hude telesne poškodbe ali celo smrt.

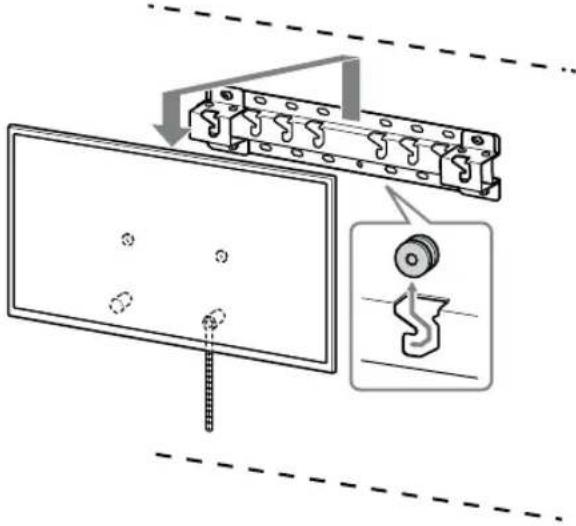

• Televizor previdno spustite navzdol in škripce Ⓑ, ki so pritrjeni na zadnjo stran televizorja, obesite na podstavek ali prilagodilnik podstavka, pri tem pa obvezno preverite obliko lukenj.
• Po vgradnji televizorja na steno potrdite, da so škripci Ⓑ trdno zataknjeni v podstavek ali prilagodilnik podstavka.
• Počasi sprostite obe roki, da zagotovite, da televizor ne pade.

- Poskrbite, da televizor pri prenašanju vedno držita najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih).

3 Preprečevanje premikanja spodnjega dela televizorja.

- Potegnite ohlapni del jermena Ⓔ in ga dobro pritrdite na steno.

- Uporabite vijak premera 5 mm ali enakovrednega (ni priložen).

Opomba

- Spodnji del televizorja poskusite potegniti malo k sebi, da se prepričate, da se ne bo premaknil naprej. Če se premika, ni pravilno pritrjen in morate znova trdno pritrditi jermen Ⓔ.

1 Dvignite televizor.

- Za mesto škripcev Ⓑ za obešanje na podstavek ali prilagodilnik podstavka glejte tabelo za korak 3 v »Izbiranje mesta vgradnje« na strani 7. - Ko držite televizor, poskrbite, da se zadnji del televizorja dotika podstavka ali prilagodilnika podstavka.

- Poskrbite, da televizor pri prenašanju vedno držita najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih).

3 Preprečevanje premikanja spodnjega dela televizorja.

- Potegnite ohlapni del jermena Ⓔ in ga dobro pritrdite na steno.

- Uporabite vijak premera 5 mm ali enakovrednega (ni priložen).

Opomba

- Spodnji del televizorja poskusite potegniti malo k sebi, da se prepričate, da se ne bo premaknil naprej. Če se premika, ni pravilno pritrjen in morate znova trdno pritrditi jermen Ⓔ.

Preverjanje vgradnje

Preverite naslednje točke.

• Škripci Ⓑ so trdno zatakjeni v podstavek ali prilagodilnik podstavka. • Kabli niso zviti ali stisnjeni.
• Jermen Ⓕ je napet.

OPOZORILO

- Napačna postavitev izmeničnega napajalnega kabla itd. lahko povzroči požar ali električni udar zaradi kratkega stika. Poskrbite, da zaradi varnosti preverite vgradnjo.

Druge informacije

Pri odstranjevanju televizorja opravite prejšnji postopek vgradnje v obratnem vrstnem redu.

- Poskrbite, da televizor pri odstranjevanju vedno držita najmanj dve osebi (najmanj tri osebe pri 75-palčnih in večjih televizorjih).

Tehnični podatki

Mere: (približno) (mm)

Zasnove in tehnični podatki se lahko kadar koli nenapovedano spremenijo.

Informacije za namestitev Sony stenskega nosilca (SU-WL450)

Podprti modeli:

KD-75XG80□□* / 65XG81□□* / 65XG80□□* / 55XG81□□* / 55XG80□□* / 49XG81□□* / 49XG80□□* / 43XG81□□* / 43XG80□□*

* V dejanskih imenih modelov »□□« označuje številke in/ali črke, značilne za posamezni model.

Za uporabnike

Zaradi zaščite izdelka in varnostnih razlogov Sony toplo priporoča, da namestitev vašega televizorja opravijo Sonyjevi prodajalci ali pooblaščeni dobavitelji. Ne poskušajte ga namestiti sami.

Za Sonyjeve prodajalce in dobavitelje

Med namestitvijo, rednim vzdrževanjem in preizkušanjem tega izdelka posvetite vso pozornost varnosti.

Za namestitev tega izdelka, zlasti za določitev trdnosti stene, da prenese težo televizorja, je potrebno ustrezno strokovno znanje. Poskrbite, da bo pritrditev tega izdelka na steno zaupana Sonyjevim prodajalcem ali pooblaščenim dobaviteljem ter da bo med namestitvijo varnosti posvečena ustrezna pozornost. Sony ne odgovarja za kakršno koli škodo ali poškodbo, ki bi nastala zaradi nepravilnega ravnanja ali namestitve.

Zaradi varnosti in pravilne namestitve upoštevajte Navodila za namestitev stenskega nosilca, Vodnik za namestitev televizorja in navodila v tem priročniku.

O varnosti

Varnostni ukrepi

• Če televizor, nameščen na stenski nosilec, uporabljate dlje časa, lahko stena za in nad televizorjem spremeni barvo ali pa se lahko tapete odlepijo, odvisno od materiala stene.
• Če po namestitvi odstranite celoten stenski nosilec, ostanejo luknje za vijake.
• Stenskega nosilca ne uporabljajte na mestu, kjer je izpostavljen mehanskim vibracijam.

Namestitev stenskega nosilca

Za prodajalce podjetja Sony

OPOZORILO
