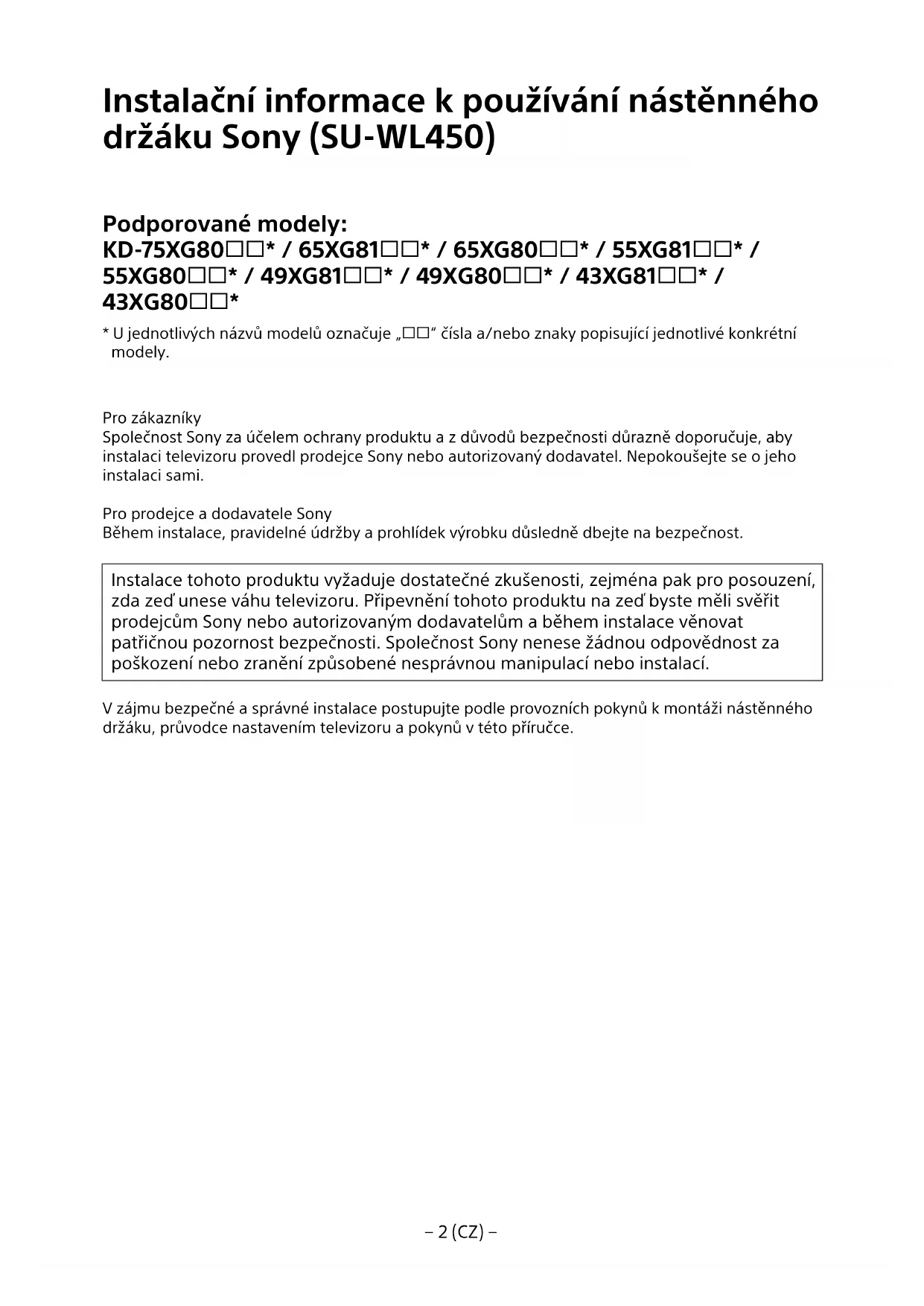

Instalační informace k používání nástěnného držáku Sony (SU-WL450)

Podporované modely:

KD-75XG80□□* / 65XG81□□* / 65XG80□□* / 55XG81□□* / 55XG80□□* / 49XG81□□* / 49XG80□□* / 43XG81□□* / 43XG80□□*

* U jednotlivých názvů modelů označuje „☐☐” čísla a/nebo znaky popisující jednotlivé konkrétní modely.

Pro zákazníky

Společnost Sony za účelem ochrany produktu a z důvodů bezpečnosti důrazně doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se o jeho instalaci sami.

Pro prodejce a dodavatele Sony

Během instalace, pravidelné údržby a prohlídek výrobku důsledně dbejte na bezpečnost.

Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejména pak pro posouzení, zda zed' unese váhu televizoru. Připevnění tohoto produktu na zed' byste měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřičnou pozornost bezpečnosti. Společnost Sony nenese žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací nebo instalací.

V zájmu bezpečné a správné instalace postupujte podle provozních pokynů k montáži nástěnného držáku, průvodce nastavením televizoru a pokynů v této příručce.

Bezpečnostní opatření

Děkujeme, že jste si zakoupili tento produkt.

Informace pro zákazníky

Montáž tohoto produktu vyžaduje odborné znalosti a zkušenosti. Proto montáž tohoto produktu svěřte prodejcům nebo licencovaným dodavatelům společnosti Sony a během montáže dodržujte uvedená bezpečnostní opatření. Společnost Sony nenese žádnou odpovědnost za jakékoli škody nebo zranění způsobená nesprávným zacházením, nesprávnou montáží nebo montáží jiného než uvedeného produktu. Vaše zákonná práva (pokud existují) nejsou omezena.

Informace pro prodejce společnosti Sony

Montáž tohoto produktu vyžaduje odborné znalosti a zkušenosti. Důkladně si pročtěte tento návod k použití, abyste montáž mohli provést v souladu s bezpečnostními pokyny. Společnost Sony nenese žádnou odpovědnost za jakékoli škody nebo zranění způsobená nesprávným zacházením nebo nesprávnou montáží. Po provedení montáže tento návod vraťte zákazníkovi.

Tento návod k použiti popisuje správnou manipulaci s produktem a obsahuje důležitá upozornění, jejichž dodržování brání vzniku nehod. Tento návod si důkladně pročtěte a použivejte produkt správným způsobem. Tento návod uschovejte pro budoucí použití.

Produkty od společnosti Sony jsou navrženy s ohledem na bezpečnost. Pokud nebudete produkt používat správně, může dojít k vážnému zranění ohněm, elektrickému šoku nebo v důsledku převrácení nebo pádu produktu. Aby k takovým nehodám nedošlo, vždy dodržujte uvedená bezpečnostní opatření.

UPOZORNĚNÍ

Určené produkty

Tato konzola pro montáž na zed'je určena k použití s určenými televizory. V příslušných Referenčních příručkách k televizorům najdete informace o tom, se kterými televizory je možné nástěnný držák používat.

Informace pro zákazníky

VAROVÁNÍ

Pokud nebudete dodržovat následující bezpečnostní opatření, může dojít k vážným zraněním nebo smrti v důsledku požáru, úrazu elektrickým proudem nebo pádu produktu.

Proto montáž tohoto produktu svěřte licencovaným dodavatelům a během montáže nedovolte malým dětem pobývat vůblízkosti produktu.

Pokud konzolu pro montáž na zed' nebo televizor nenamontujete správně, může dojít k následujícím nehodám. Montáž svěřte licencovaným dodavatelům.

• Televizor může spadnout a způsobit vážné zranění, například zhmoždění nebo zlomeninu.
• Pokud zed, na kterou chcete konzolu namontovat, není stabilní, rovná a kolmá k podlaze, jednotka může spadnout a způsobit zranění nebo poškození majetku. Stěna by měla unést hmotnost alespoň čtyřnásobku hmotnosti televizoru. (Informace o hmotnosti najdete v Referenční příručce k televizoru.)
• Pokud není montáž konzoly na zed dostatečně pevná, jednotka může spadnout a způsobit zranění nebo poškození majetku.

Přenos nebo demontáž televizoru svěřte licencovaným dodavatelům.

Pokud přenos nebo demontáž televizoru provádí jiné osoby než licencovani dodavatelé, může televizor spadnout a způsobit zranění nebo poškození majetku. Přenášení nebo demontáž televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více).

Po montáži televizoru nevytahujte šrouby atd.

V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

Součásti konzoly pro montáž na zed' nijak neupravujte.

V opačném případě by mohla konzola spadnout a způsobit zranění nebo poškození majetku.

Na konzolu nemontujte žádná jiná než určená zařízení.

Tato konzola pro montáž na zed'je určena k použití pouze s určenými zařízeními. Pokud na ni namontujete jiné než určené zařízení, mohlo by spadnout nebo se rozlomit a způsobit zranění nebo poškození majetku.

Zabraňte tomu, aby na konzolu působila jiná zátěž než televizor. Netřeste televizorem doleva/doprava, nahoru/ dolů.

V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

O televizor se neopírejte ani se na něj nezavěšujte.

O televizor se neopírejte ani se na něj nezavěšujte, protože by na vás mohl spadnout a způsobit vážné zranění.

UPOZORNĚNÍ

Pokud nebudete dodržovat následující opatření, může dojít ke zranění nebo poškození majetku.

Během čištění nebo provádění údržby na produkt nevyvíjejte nadměrnou sílu.

Na horní část televizoru nevyvíjejte sílu. V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

Bezpečnostní opatření

• Pokud používáte televizor namontovaný na konzole na zed dlouhou dobu, barva stěny za nebo nad televizorem se může změnit nebo může dojít k odlepení tapety, v závislosti na materiálu stěny.
• Pokud po montáži na zed' konzolu odstraníte, zůstanou po ní díry na šrouby.
• Konzolu pro montáž na zed nepoužívejte na místech, na která působí mechanické otřesy.

Montáž konzoly na zed'

Informace pro prodejce společnosti Sony

VAROVÁNÍ

Následující pokyny jsou určeny pouze pro prodejce společnosti Sony. Pročtěte si výše uvedené pokyny a během montáže, údržby a kontroly tohoto produktu věnujte zvýšenou pozornost bezpečnosti.

Konzolu na zed' nemontujte na plochy stěn, na kterých rohy nebo boky televizoru přečnívají ze stěny.

Konzolu na zed nemontujte na plochy stěn, například sloupy, na kterých rohy nebo boky televizoru přečnívají ze stěny. Pokud do vyčnívajícího rohu nebo boku televizoru narazí osoba nebo předmět, může dojít ke zranění nebo poškození majetku.

Televizor nemontujte nad ani pod klimatizaci.

Pokud je televizor dlouhodobě vystaven prosakování vody nebo proudu vzduchu z klimatizace, může dojít k požáru, úrazu elektrickým proudem nebo poruše televizoru.

Konzolu na zed' bezpečně namontujte podle následujících pokynů v tomto návodu k použití.

Pokud jsou kterékoli šrouby uvolněné nebo pokud vypadnou, konzola může spadnout a způsobit zranění nebo poškození majetku. Používejte šrouby vhodné pro materiál stěny a jednotku bezpečně upevněte pomocí nejméně čtyř šroubů o průměru 8 mm (nebo ekvivalentní).

Používejte pouze dodané šrouby a další součásti podle pokynů uvedených v tomto návodu k použití. Pokud použijete náhradní součásti, televizor může spadnout a způsobit zranění osob nebo poškození televizoru.

Konzolu sestavte správně dle pokynů vysvětlených v tomto návodu k použití.

Pokud jsou kterékoli šrouby uvolněné nebo pokud vypadnou, televizor může spadnout a způsobí zranění osob nebo poškození televizoru.

Šrouby pevně utáhněte v určené poloze.

V opačném případě může televizor spadnout a způsobit zranění osob nebo poškození televizoru.

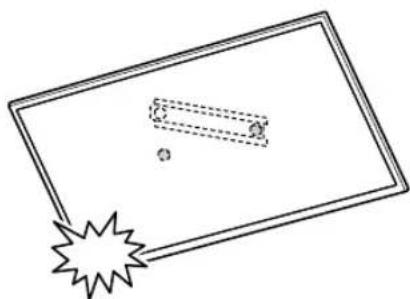

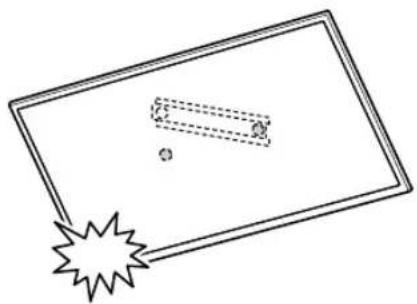

Během montáže dávejte pozor, aby nedošlo k nárazu televizoru.

Pokud je televizor vystaven nárazům, může dojít k jeho pádu nebo rozlomení. V důsledku toho by pak mohlo dojít ke zranění.

Televizor namontujte na stěnu, která je kolmá a rovná.

V opačném případě by mohl televizor spadnout a způsobit zranění.

Po řádné montáži televizoru řádně zajistěte kabely.

Pokud se do kabelů zamotají osoby nebo jiné předměty, může dojít ke zranění nebo poškození televizoru.

Dávejte pozor, aby nedošlo ke skřípnutí napájecí šňůry nebo propojovacího kabelu.

Pokud dojde ke skřípnutí napájecí šňůry nebo propojovacího kabelu mezi jednotku a stěnu nebo pokud dojde k jejich násilnému ohnutí nebo zkroucení, vnitřní vodiče mohou být obnaženy a mohou způsobit zkrat nebo přerušení elektrického obvodu. V důsledku toho může dojít k požáru nebo úrazu elektrickým proudem.

Šrouby nutné k montáži konzoly na zed' nejsou součástí balení.

Při montáži konzoly na zed' použivejte vhodné šrouby pro materiál stěny.

Obsah

Příprava na montáž....5

Kontrola součástí 5

Určení místa montáže....6

Příprava na montáž televizoru 9

KD-75XG80□□ 9

KD-65XG81□□ / 65XG80□□....10

KD-55XG81□□ / 55XG80□□....11

KD-49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□....12

Montáž televizoru na zed'......14

KD-75XG80□□ 14

KD-65XG81□□ / 65XG80□□ / 55XG81□□ / 55XG80□□ / 49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□....16

Potvrzení dokončení montáže....19

Další informace....19

Technické údaje....19

Montáž televizoru na zed'

Montážní postupy se u jednotlivých televizorů liší.

K instalaci televizoru na zed' použijte nástěnný držák SU-WL450.

Poznámka

• Pokud je k televizoru připojen stolní stojan, nejprve stolní stojan odpojte. Nahlédněte do dokumentu Průvodce nastavením a provedte kroky pro připojení stolního stojanu v obráceném pořadí.
• Při připojování částí příslušenství nástěnného držáku nebo při odstraňování stolního stojanu od televizoru položte televizor obrazovkou dolů na rovnou a stabilní pracovní plochu pokrytou silnou a měkkou látkou, aby nemohlo dojít k poškození povrchu LCD obrazovky.
• Vyšroubované šrouby uschovejte na bezpečném místě mimo dosah dětí.

Příprava na montáž

• Před instalací mějte po ruce referenční příručku a průvodce nastavením televizoru.
• Před zahájením sestavení si přichystejte křížový šroubovák pro určené šrouby.
• Zkontrolujte montážní polohu televizoru.
• Připravte si nejméně čtyři šrouby o průměru 8 mm a jeden šroub o průměru 5 mm nebo ekvivalentní (nejsou součástí balení).

Vyberte šrouby vhodné pro materiál stěny.

Kontrola součástí

Dodáno s modelem SU-WL450

- Zkontrolujte, že žádná součást nechybí.

A Základna (20) (1) B	Kladka (2)
C Křížový šroub 6x20 (4)	D Křížový šroub 4x20 s průchodkou (2)
E Rozpěrka (20) (2) F[Pás (1)	Pás (1)
G Průchodka (20) (M4) (2)	H Křížový šroub 4x20 (2)
I Adaptér základny (2)	J Křížový šroub 4x10 (8)
K Rozpěrka (60) (2) L	Křížový šroub 6x50 (2)
M Průchodka (M4) (2)	N Křížový šroub 4x50 (2)

Určení místa montáže

1 Rozhodněte se, kam chcete konzolu upevnit.

Ujistěte se, že je na zdi na televizor dostatek prostoru a že zed' unese alespoň čtyřnásobek hmotnosti televizoru.

Informace o montáži televizoru na zed' naleznete v následující tabulce. Informace o hmotnosti televizoru naleznete v Referenční příručce k televizoru.

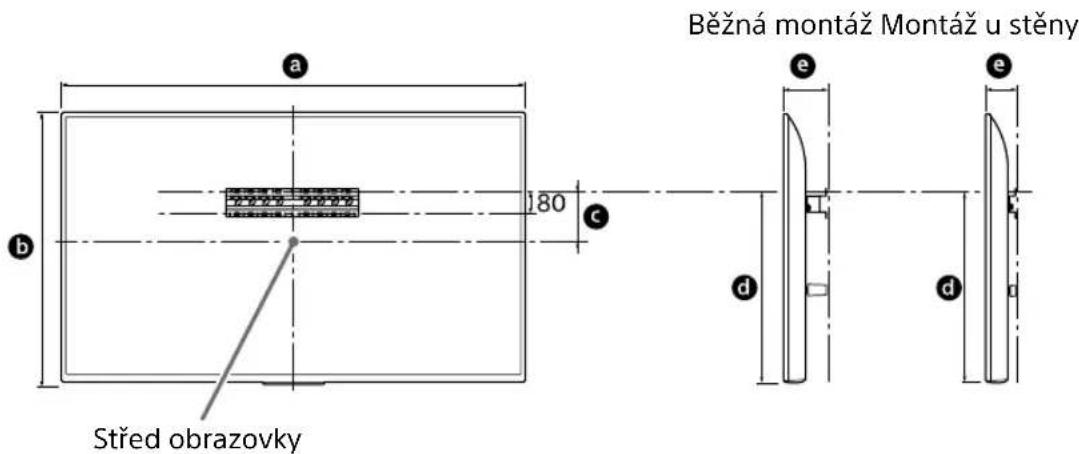

Běžná montáž Montáž u stěny Střed obrazovky

Jednotka: mm

Název modelu	Rozměry obrazovky		Rozměr ve středu obrazovky		Délka pro montáz
	a	b	c	d	e
					Běžnámontáz	Montáz u stěny
KD-75XG80□□	1 686 970 202 690 142 100
KD-65XG81□□	1 463 845 173 597 142 100
KD-65XG80□□	1 463 845 173 597 142 100
KD-55XG81□□	1 241 721 95 460 141 100
KD-55XG80□□	1 241 721 95 460 141 100
KD-49XG81□□	1 101 645	-15* 314 119		78
KD-49XG80□□	1 101 645	-15* 314 119		78
KD-43XG81□□	970 570 23 315 119		77
KD-43XG80□□	970 570 23 315 119		77

* Umístění držáku pod středem obrazovky.

Poznámka

• Hodnoty v tabulce se v závislosti na instalaci mohou mírně lišit.
• Když televizor namontujete na zed, bude se horní strana televizoru mírně naklánět vpřed.

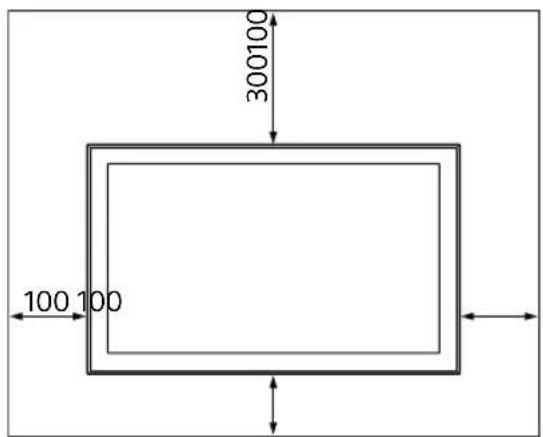

Mezi televizorem a stropem a vyčnívajícími částmi stěny ponechejte dostatečný prostor, jak je znázorněno níže.

Jednotka: mm

300100 100 100

- Abyste zajistili řádnou ventilaci a zabránili hromadění nečistot nebo prachu:

— Nepokládejte televizor naplocho, neinstalujte ho vzhůru nohama, obrazovkou ke stěně ani na bok.
- Neumistujte televizor na polici, koberec, postel ani do skřině.
— Nezakrývejte televizor látkou, například záclonami, ani takovými předměty, jako jsou noviny apod.
— Neinstalujte televizor, jak je znázorněno níže.

Cirkulace vzduchu je blokována.

Stěna

Poznámka

- Pokud máte v plánu kabely vést ve stěně, před začátkem montáže vyvrtejte ve zdi otvor pro kabely. Aby nedošlo ke skřípnutí kabelů, připravte otvor ve zdi mimo obvod základny (20) Ⓐ, adaptér základny ① a rozpěrky (20) Ⓑ, rozpěrky (60) Ⓒ.

2 Zvolte styl montáže na zed'. Vzdálenost zadní části televizoru od stěny můžete zvolit z následujících možností.

2-a Běžná montáž 2-b Montáž u stěny

Viz tabulku kroku 1.

VAROVÁNÍ

- Když zvolíte možnost 2-b, bude přístup k zadním konektorům omezený.

2-a 2-b

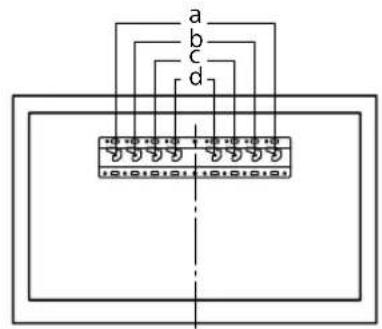

3 Viz tabulku níže, ve které najdete informace o místech připevnění adaptéru základny. Pokud zvolíte možnost 2-b, tento krok přeskočte.

Název modelu Umístění háku
KD-75XG80□□
KD-65XG81□□	b
KD-65XG80□□
KD-55XG81□□
KD-55XG80□□	c
KD-49XG81□□
KD-49XG80□□
KD-43XG81□□	d
KD-43XG80□□

a b c d

Když je zvolena možnost 2-a, připevněte adaptér základny ① pomocí šroubu (PSW 4x10) ② k základně (20) ③.

4 Určete umístění šroubů pro montáž základny (20) Ⓐ.

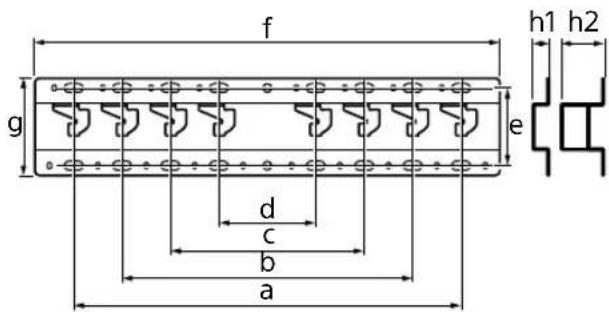

Informace najdete v technických údajích na straně 19.

Když zvolíte možnost 2-a, použijte prosím umístění otvorů adaptéru základny ①.

VAROVÁNÍ

• Stěna, na které bude televizor namontován, by měl unést hmotnost alespoň čtyřnásobku hmotnosti televizoru (Informace o hmotnosti najdete v Referenční příručce k televizoru.).
• Určete sílu stěny, na kterou bude televizor upevněn. V případě potřeby stěnu dostatečně zpevněte.

• Připravte si nejméně čtyři šrouby o průměru 8 mm nebo ekvivalentní (nejsou součástí balení).

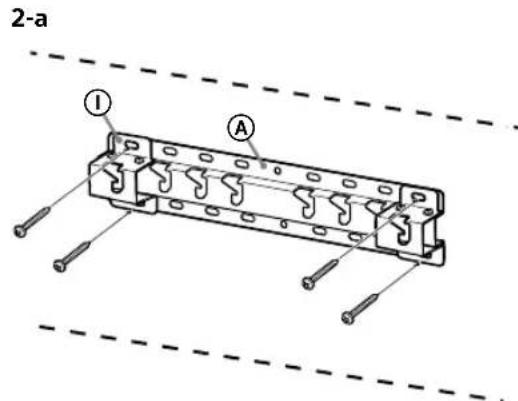

• Umístěte čtyři šrouby do otvorů adaptéru základny ① a do základny (20) Ⓐ (pouze 2-a).
• Namontujte základnu (20) Ⓐ na zed' vodorovně.

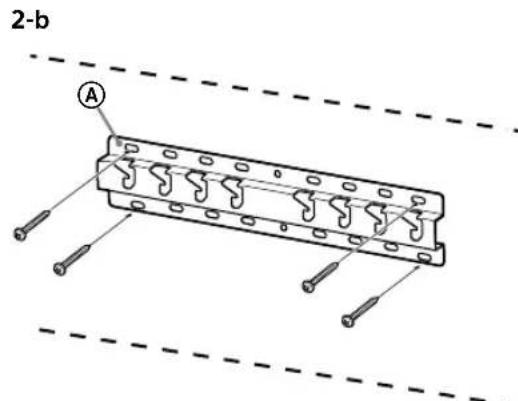

2-a I A

2-b A

Příprava na montáž televizoru

Instalaci na stojan provedte podle průvodce nastavením.

KD-75XG80□□

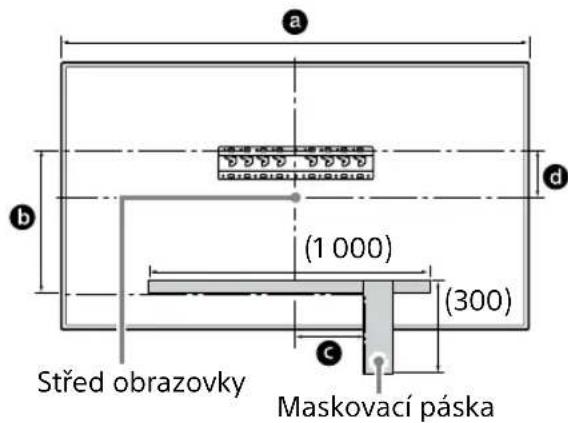

1 Vyznačte místo instalace na stěně.

- Použijte maskovací pásku atd. (není součástí dodávky) pro vyznačení umístění televizoru v blízkosti základny nebo adaptéru základny. Viz následující tabulka.

a b (1 000) (300) c Střed obrazovky Maskovací páska d

Jednotka: mm

Název modelu	Délka pro vyznačení			Rozměr ve středu obrazovky
	a	b	c	d
KD-75XG80□□	1 686	564	150	202

2 Připojte části příslušenství nástěnného držáku. Zkontrolujte části příslušenství v odstavci „Dodáno s modelem SU-WL450“ v části „Kontrola součástí“ na straně 5.

Poznámka

• Pevně zajistěte díly příslušenství pomocí šroubů.
• Když používáte elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m {15 kgf·cm}.
• Použité i nepoužité díly uložte na bezpečném místě pro budoucí použití. Tento návod si uschovejte pro budoucí použití.

Běžná montáž (2-a)

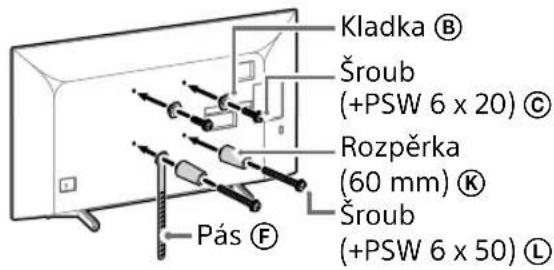

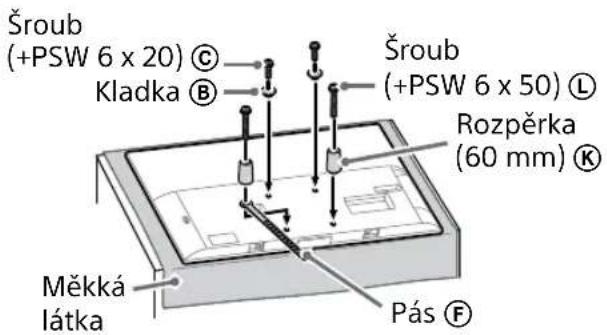

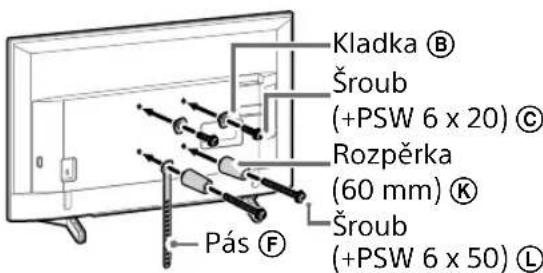

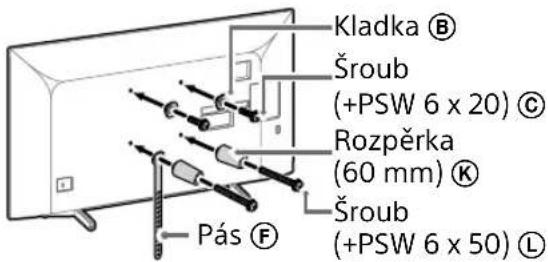

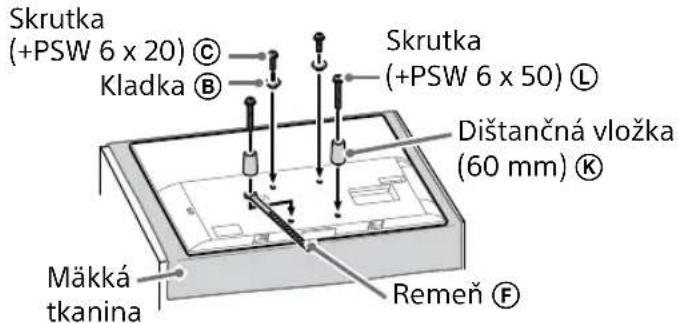

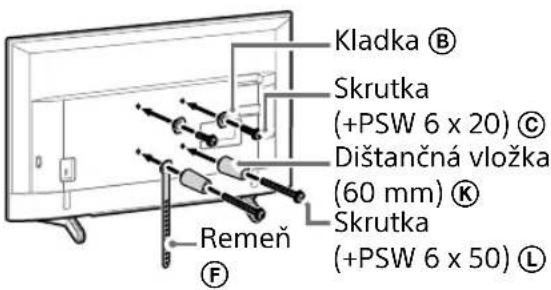

Kladka Ⓑ Šroub (+PSW 6 x 20) ⓒ Rozpěrka (60 mm) Ⓙ Šroub (+PSW 6 x 50) Ⓘ Pás Ⓔ

Montáž u stěny (2-b)

Poznámka

- Při tomto způsobu montáže nebudete moci používat některé konektory a terminály na zadní straně televizoru.

3 Zapojte příslušné kabely k televizoru.

Před montáží televizoru na zed' nezapomeňte zkontrolovat, zda jsou kabely připojeny. Po montáži televizoru nebude možné kabely zapojit. Informace najdete v Referenční příručce dodané s televizorem.

Poznámka

• Vytvoření trasy kabelu ve stěně zadejte autorizovanému dodavateli.
• Spojte připojovací kabely do svazku, aby na ně nikdo nestoupl před jejich montáží na stěnu.

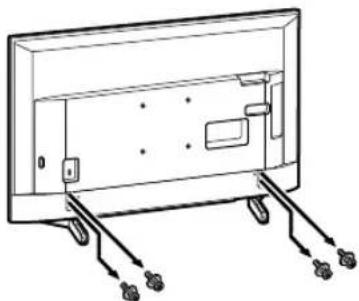

4 Odmontujte stolní stojan od televizoru.

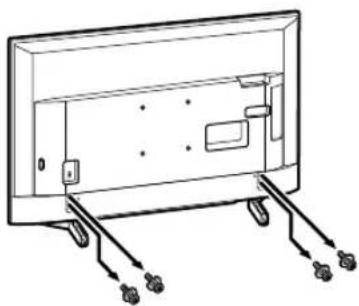

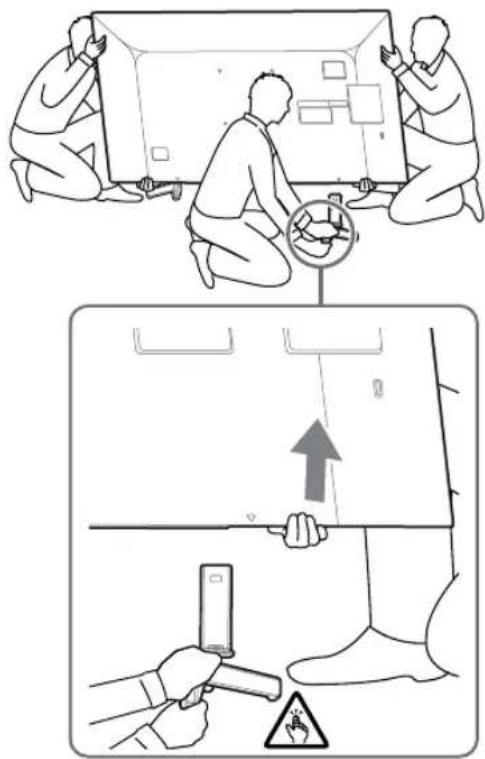

- Odstraňte současně jednu stranu stolního stojanu. Pevně držte stolní stojan bezpečně oběma rukama, zatímco ostatní lidé zvedají televizor.

- Opakujte předchozí krok a odstraňte druhou stranu stolního stojanu.

Poznámka

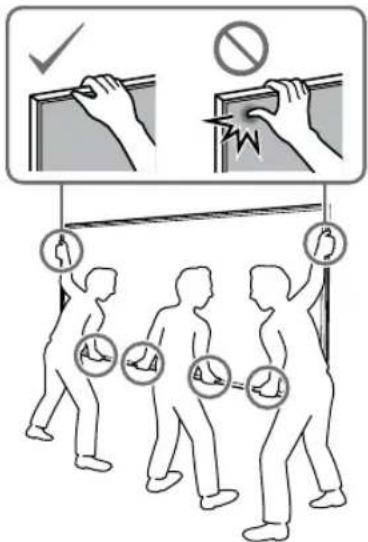

• Odpojení stolního stojanu od televizoru vyžaduje tři nebo více lidí.
• Dávejte pozor, abyste při odpojování stolního stojanu od televizoru nepůsobili nadměrnou silou, protože by televizor mohl spadnout a mohlo by tak dojít ke zranění osob nebo k poškození televizoru.
• Při manipulaci se stolním stojanem dávejte pozor, abyste zabránili poškození televizoru.
• Při zvedání televizoru budte opatrní, protože při odpojení stolního stojanu by mohlo dojít k jeho převrácení a ke zranění osob.
• Při demontáži stolního stojanu z televizoru budte opatrní, aby nedošlo k jeho pádu a poškození povrchu, na němž televizor stojí.

KD-65XG81□□ / 65XG80□□

1 Připojte části příslušenství nástěnného držáku. Zkontrolujte části příslušenství v odstavci „Dodáno s modelem SU-WL450“ v části „Kontrola součástí“ na straně 5.

Poznámka

• Pevně zajistěte díly příslušenství pomocí šroubů.
• Když používáte elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m {15 kgf·cm}.
• Použité i nepoužité díly uložte na bezpečném místě pro budoucí použití. Tento návod si uschovejte pro budoucí použití.

Běžná montáz (2-a)

Kladka Ⓑ Šroub (+PSW 6 x 20) Ⓓ Rozpěrka (60 mm) Ⓔ Šroub (+PSW 6 x 50) ⒢ Pás Ⓕ

Montáž u stěny (2-b)

Poznámka

- Při tomto způsobu montáže nebudete moci používat některé konektory a terminály na zadní straně televizoru.

2 Zapojte příslušné kabely k televizoru.

Před montáží televizoru na zed' nezapomeňte zkontrolovat, zda jsou kabely připojeny. Po montáži televizoru nebude možné kabely zapojit. Informace najdete v Referenční příručce dodané s televizorem.

Poznámka

• Vytvoření trasy kabelu ve stěně zadejte autorizovanému dodavateli.
• Spojte připojovací kabely do svazku, aby na ně nikdo nestoupl před jejich montáží na stěnu.

3 Odmontujte stolní stojan od televizoru.

- Odstraňte současně jednu stranu stolního stojanu. Pevně držte stolní stojan bezpečně oběma rukama, zatímco ostatní lidé zvedají televizor.

- Opakujte předchozí krok a odstraňte druhou stranu stolního stojanu.

Poznámka

• Odpojení stolního stojanu od televizoru vyžaduje tři nebo více lidí.
• Dávejte pozor, abyste při odpojování stolního stojanu od televizoru nepůsobili nadměrnou silou, protože by televizor mohl spadnout a mohlo by tak dojít ke zranění osob nebo k poškození televizoru.
• Při manipulaci se stolním stojanem dávejte pozor, abyste zabránili poškození televizoru.
• Při zvedání televizoru budte opatrní, protože při odpojení stolního stojanu by mohlo dojít k jeho převrácení a ke zranění osob.
• Při demontáži stolního stojanu z televizoru budte opatrní, aby nedošlo k jeho pádu a poškození povrchu, na němž televizor stoji.

KD-55XG81□□ / 55XG80□□

1 Připojte části příslušenství nástěnného držáku. Zkontrolujte části příslušenství v odstavci „Dodáno s modelem SU-WL450“ v části „Kontrola součástí“ na straně 5.

Poznámka

• Pevně zajistěte díly příslušenství pomocí šroubů.
• Když používáte elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m {15 kgf·cm}.
• Použité i nepoužité díly uložte na bezpečném místě pro budoucí použití. Tento návod si uschovejte pro budoucí použití.

Běžná montáz (2-a)

Kladka Ⓑ Šroub (+PSW 6 x 20) Ⓒ Rozpěrka (60 mm) Ⓔ Šroub (+PSW 6 x 50) ⒢ Pás Ⓕ

Montáž u stěny (2-b)

Poznámka

- Při tomto způsobu montáže nebudete moci používat některé konektory a terminály na zadní straně televizoru.

2 Zapojte příslušné kabely k televizoru.

Před montáží televizoru na zed' nezapomeňte zkontrolovat, zda jsou kabely připojeny. Po montáži televizoru nebude možné kabely zapojit. Informace najdete v Referenční příručce dodané s televizorem.

Poznámka

• Vytvoření trasy kabelu ve stěně zadejte autorizovanému dodavateli.
• Spojte připojovací kabely do svazku, aby na ně nikdo nestoupl před jejich montáží na stěnu.

3 Odmontujte stolní stojan od televizoru.

• Při zvedání televizoru budte opatrní, protože při odpojení stolního stojanu by mohlo dojít k jeho převrácení a ke zranění osob.
• Při demontáži stolního stojanu z televizoru budte opatrní, aby nedošlo k jeho pádu a poškození povrchu, na němž televizor stojí.

KD-49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□

1 Odmontujte stolní stojan od televizoru.

• Položte televizor na místo, na které před tím položíte měkkou látku tak, aby nemohlo dojít k poškození povrchu obrazovky.
• Při instalaci nástěnného držáku nepoužívejte šrouby vyšroubované ze stolního stojanu.
• Odmontovaný stolní stojan a jeho šrouby uschovejte na bezpečném místě mimo dosah dětí. Budete je potřebovat, pokud byste v budoucnosti chtěli umístit televizor na stůl. Stolní stojan nelze zakoupit samostatně.

VAROVÁNÍ

• Před zapnutím televizoru se ujistěte, že se televizor nachází ve svislé poloze. Televizor nezapínejte s LCD obrazovkou směřující dolů, abyste zabránili vzniku nerovnoměrného obrazu.
• Pokud byste povrch televizoru vystavili tlaku nebo nárazu, mohlo by dojít k prasknutí nebo poškození televizoru.
• Položte televizor obrazovkou dolů na stabilní a rovný povrch tak, aby stolní stojan přečníval přes hranu tohoto povrchu. Pokud by byla obrazovka televizoru na stejné úrovni jako stolní stojan, došlo by ke vzniku nestabilních pracovních podmínek a k možnému poškození televizoru.
• Při odpojování stolního stojanu od televizoru držte stolní stojan pevně oběma rukama.

2 Připojte části příslušenství nástěnného držáku. Zkontrolujte části příslušenství v odstavci „Dodáno s modelem SU-WL450“ v části „Kontrola součástí“ na straně 5.

Poznámka

• Pevně zajistěte díly příslušenství pomocí šroubů.
• Když používáte elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m {15 kgf·cm}.
• Použité i nepoužité díly uložte na bezpečném místě pro budoucí použití. Tento návod si uschovejte pro budoucí použití.

Běžná montáž (2-a)

Šroub (+PSW 6 x 20) © Kladka Ⓑ Šroub (+PSW 6 x 50) Ⓛ Rozpěrka (60 mm) Ⓙ Měkká látka Pás Ⓕ

Montáž u stěny (2-b)

Poznámka

- Při tomto způsobu montáže nebudete moci používat některé konektory a terminály na zadní straně televizoru.

Šroub (+PSW 6 x 20) © Kladka Ⓑ Šroub (+PSW 6 x 20) © Rozpěrka (20 mm) Ⓔ Měkká látka Pás Ⓕ

3 Zapojte příslušné kabely k televizoru.

Před montáží televizoru na zed' nezapomeňte zkontrolovat, zda jsou kabely připojeny. Po montáži televizoru nebude možné kabely zapojit. Informace najdete v Referenční příručce dodané s televizorem.

Poznámka

• Vytvoření trasy kabelu ve stěně zadejte autorizovanému dodavateli.
• Spojte připojovací kabely do svazku, aby na ně nikdo nestoupl před jejich montáží na stěnu.

Montáž televizoru na zed'

KD-75XG80□□

1 Zvedněte televizor.

• Informace o umístění kladek Ⓑ pro zavěšení na základná nebo adaptér základny naleznete v tabulce, krok 3, v „Určení místa montáže“ na stránce 7.
• Ujistěte se, že se zadní část televizoru dotýká základny nebo adaptéru základny, když nesou televizor.

Poznámka

• Držte televizor bezpečně oběma rukama a ujistěte se, že pás Ⓕ a spodní část televizoru jsou zarovnány s maskovací páskou.

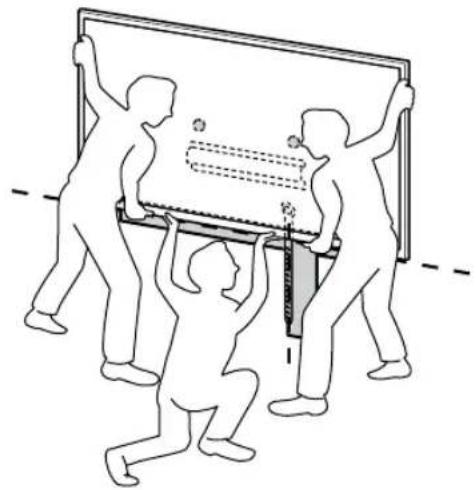

• Televizor by měli držet tři lidé a osoba, která stojí před televizorem, by měla ostatní navádět do správné pozice.

- Při instalaci televizoru na stěnu věnujte velkou pozornost zejména osobě, která televizor drží zespodu, protože může dojít k pádu televizoru a vážnému zranění nebo dokonce úmrtí.

2 Instalujte televizor na základnu nebo adaptér základny.

• Opatrně posuňte televizor dolů a zavěste kladky Ⓑ připojené k zadní části televizoru do základny nebo adaptéru základny a zkontrolujte tvar otvorů.
• Po montáži televizoru na zed' zkontrolujte, zda jsou kladky Ⓑ pevně zaklapnuty v základně nebo v adaptéru základny.
• Pomalu uvolněte obě ruce a ujistěte se, že nedojde k pádu televizoru.

- Po instalaci televizoru na stěnu odstraňte maskovací pásku atd. ze zdi.

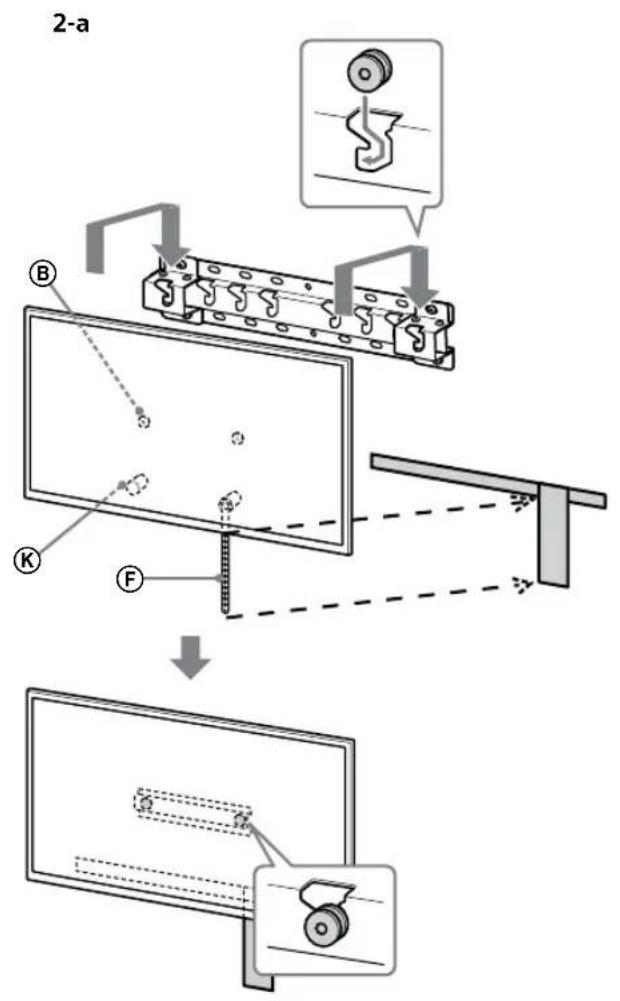

2-a B K F

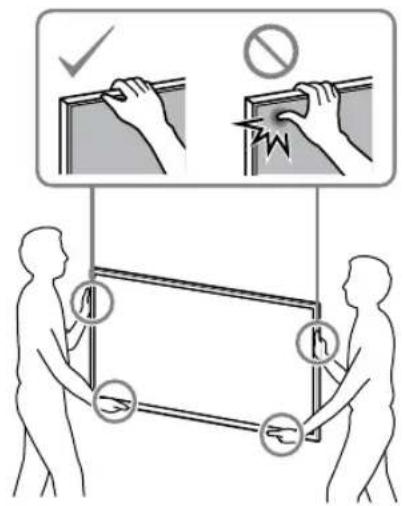

- Přenášení televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více).

3 Zajistěte, aby se dolní část televizoru neposunovala.

- Uchopte kus pásu Ⓕ a pevně ho upevněte ke zdi.

2-a 2-b F F

- Použijte šroub o průměru 5 mm nebo ekvivalentní (není součástí balení).

Poznámka

- Zkuste opatrně zatáhnout za spodní stranu televizoru směrem k sobě a ujistěte se, že se nepohne kupředu. Pokud zjistíte jakýkoli posun, není televizor řádně namontován a bude třeba pás (F) znovu pevně upevnit.

KD-65XG81□□ / 65XG80□□ / 55XG81□□ / 55XG80□□ / 49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□

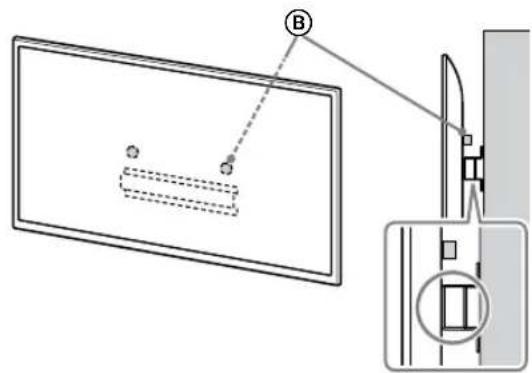

1 Zvedněte televizor.

- Informace o umístění kladek Ⓑ pro zavěšení na základny nebo adaptér základny naleznete v tabulce, krok 3, v „Určení místa montáže” na stránce 7. - Ujistěte se, že se zadní část televizoru dotýká základny nebo adaptéru základny, když nesou televizor.

- Držte televizor bezpečně oběma rukama.

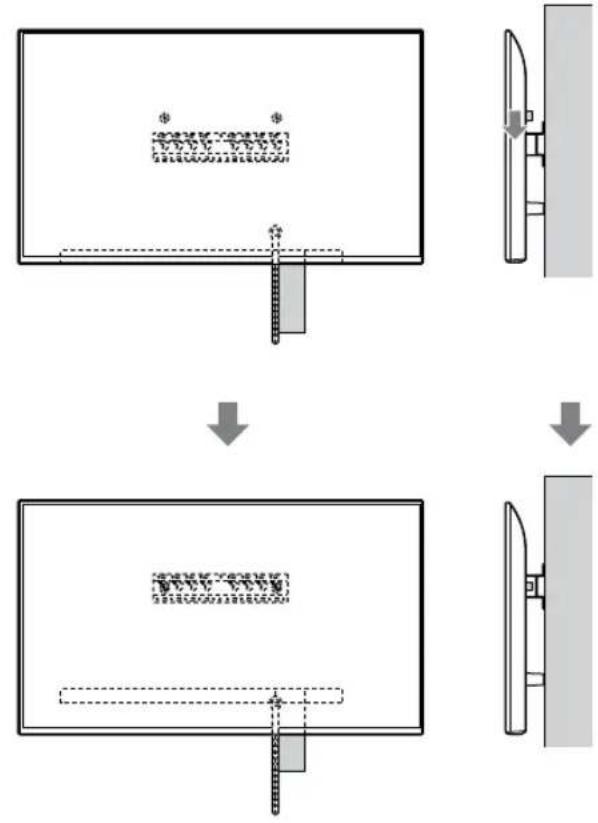

2 Instalujte televizor na základnu nebo adaptér základny.

• Opatrně posuňte televizor dolů a zavěste kladky Ⓑ připojené k zadní části televizoru do základny nebo adaptéru základny a zkontrolujte tvar otvorů.
• Po montáži televizoru na zed' zkontrolujte, zda jsou kladky Ⓑ pevně zaklapnuty v základně nebo v adaptéru základny.
• Pomalu uvolněte obě ruce a ujistěte se, že nedojde k pádu televizoru.

- Přenášení televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více).

3 Zajistěte, aby se dolní část televizoru neposunovala.

- Uchopte kus pásu Ⓕ a pevně ho upevněte ke zdi.

2-a 2-b F F

- Použijte šroub o průměru 5 mm nebo ekvivalentní (není součástí balení).

Poznámka

- Zkuste opatrně zatáhnout za spodní stranu televizoru směrem k sobě a ujistěte se, že se nepohne kupředu. Pokud zjistíte jakýkoli posun, není televizor řádně namontován a bude třeba pás (F) znovu pevně upevnit.

Potvrzení dokončení montáže

Zkontrolujte následující body.

• Kladky Ⓑ jsou pevně zavěšeny na základně nebo na adaptéru základny.
• Šňůry ani kabely nejsou zkrouceny ani skřípnuty.
• Pás Ⓕ je pevný, nikoli uvolněný.

VAROVÁNÍ

- Nesprávné umístění napájecí šnůry atd. může způsobit požár nebo úraz elektrickým proudem v důsledku zkratu. Z bezpečnostních důvodu je třeba dokončení montáže potvrdit.

Další informace

Při demontáži televizoru provedte uvedený postup v obráceném sledu.

- Odstraňování televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více).

Technické údaje

f h1 h2 g e d c b a

Rozměry: (přibl.) [mm]

a : 400

b : 300

c : 200

d : 100

e : 80

f : 480

g : 100

h1 : 20 (případ 2-b)

h2 : 60 (případ 2-a)

Hmotnost (pouze základna): (přibl.) [kg] 0,8

Vzhled a technické údaje se mohou bez předchozího upozornění změnit.

Informácie o bezpečnosti

Časti montážnej konzoly na stenu neupravujte.

Počas montáže nevystavujte TV prijímač nárazom.

Technické údaje....19

Montáž TV prijímača na stenu

Postup montáže sa líši v závislosti od TV prijímača.

- Odskrutkované skrutky uložte na bezpečnom mieste mimo dosahu detí.

Príprava na montáž

Položky dodávané s montážnou konzolou na stenu SU-WL450

Stredový bod obrazovky Štandardná montáž Montáž s krátkou vzdialenostou

Jednotka: mm

Názov modelu	Rozmery displeja		Stredový rozmer obrazovky		Dížka pre montáž
	a	b	c	d	e
					Štandardná montáž	Montáž s krátkou vzdialenostou
KD-75XG80□□	1 686 970 202 690 142 100
KD-65XG81□□	1 463 845 173 597 142 100
KD-65XG80□□	1 463 845 173 597 142 100
KD-55XG81□□	1 241 721 95 460 141 100
KD-55XG80□□	1 241 721 95 460 141 100
KD-49XG81□□	1 101 645 -15* 314 119 78
KD-49XG80□□	1 101 645 -15* 314 119 78
KD-43XG81□□	970 570 23 315 119		77
KD-43XG80□□	970 570 23 315 119		77

- Ak máte v úmysle viest káble v stene, pred začatím montáže vytvorte otvor do steny a zasuňte doň káble. Vytvorte otvor v stene v priestore mimo obvodu podstavca (20) Ⓐ, adaptér podstavca ① a dištančnej vložky (20) Ⓔ, dištančnej vložky (60) Ⓕ, aby nedošlo k priškripnutiu káblov.

2-a Štandardná montáž
2-b Montáž s krátkou vzdialenostou

Štandardná montáž (2-a)

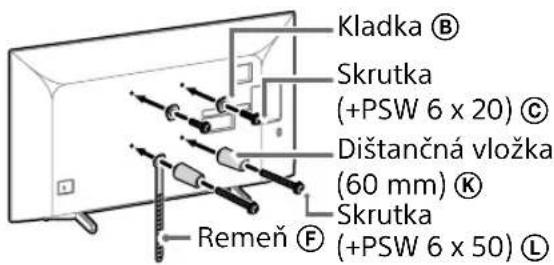

Kladka Ⓑ Skrutka (+PSW 6 x 20) Ⓓ Dištančná vložka (60 mm) Ⓔ Skrutka (+PSW 6 x 50) ⒢ Remenč Ⓕ

Montáž s krátkou vzdialenostou (2-b)

Poznámka

Káble pripojte pred montážou TV prijímača na stenu. Po montáži TV prijímača k nemu nebude možné káble pripojit.

4 Odmontujte stolový stojan od TV prijímača.

Štandardná montáž (2-a)

Kladka Ⓑ Skrutka (+PSW 6 x 20) Ⓓ Dištančná vložka (60 mm) Ⓔ Skrutka (+PSW 6 x 50) ⒢ Remeň Ⓕ

Montáž s krátkou vzdialenostou (2-b)

Poznámka

Káble pripojte pred montážou TV prijímača na stenu. Po montáži TV prijímača k nemu nebude možné káble pripojit.

3 Odmontujte stolový stojan od TV prijímača.

Štandardná montáž (2-a)

Kladka Ⓑ Skrutka (+PSW 6 x 20) Ⓓ Dištančná vložka (60 mm) Ⓙ Skrutka (+PSW 6 x 50) Ⓘ Remeň Ⓕ

Montáž s krátkou vzdialenostou (2-b)

Poznámka

3 Odmontujte stolový stojan od TV prijímača.

1 Odmontujte stolový stojan od TV prijímača.

Štandardná montáž (2-a)

Skrutka (+PSW 6 x 20) © Kladka Ⓑ Skrutka (+PSW 6 x 50) Ⓘ Dištančná vložka (60 mm) ® Mäkká tkanina Remeň Ⓕ

Montáž s krátkou vzdialenostou (2-b)

Poznámka

Káble pripojte pred montážou TV prijímača na stenu. Po montáži TV prijímača k nemu nebude možné káble pripojit.

Montáž TV prijímača na stenu

KD-75XG80□□

1 Zodvihnite televízny prijímač.

1 Zodvihnite televízny prijímač.

Pri demontáži TV prijímača zopakujte postup montáže v opačnom poradí.

Hmotnost (len podstavec): (pribl.) [kg]

0,8

Glejte tabelo v 1. koraku.

OPOZORILO
