HASZNÁLATI ÚTMUTATÓ XR77A80L SONY

Szerelési információk

• (Yakl.)− 2 (HU) − Szerelési információk a Sony fali konzol (SU-WL850) használatához Támogatott modellek*:

• Az adott típusnévben szereplő „x”/„xx” a típusra jellemző számokat és/vagy karaktereket jelöli. XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL Vásárlóink figyelmébe Termék- és baleset-biztonsági okokból a Sony azt tanácsolja, hogy a tv-készülék üzembe helyezését Sony viszonteladó vagy alvállalkozó hajtsa végre. Ne kísérelje meg a termék önálló felszerelését. Sony viszonteladók és alvállalkozók figyelmébe A termék üzembe helyezésekor, rendszeres karbantartásakor és vizsgálatakor maradéktalanul tartson be minden biztonsági óvintézkedést. A készülék felszerelése megfelelő szaktudást igényel, különösen a tv-készülék súlyát tartó fal teherbírásának megállapítását illetően. A készülék falra rögzítését mindig bízza Sony viszonteladóra vagy alvállalkozóra, és szereléskor ügyeljen a biztonságra. A Sony nem vállal felelősséget a gondatlan vagy szakszerűtlen szerelésből eredő személyi sérülésekért vagy anyagi károkért. A biztonság és a megfelelő felszerelés érdekében kövesse a fali konzol kezelési útmutatóját, a TV-beállítási útmutatót és a jelen kézikönyv utasításait.− 3 (HU) −

Fali konzol Biztonság Köszönjük, hogy ezt a készüléket vásárolta meg. Vásárlóink figyelmébe A tv felszerelése a falra FIGYELMEZTETÉS

A tartót csak professzionális szerelő szerelheti fel, aki képes annak eldöntésére, hogy a fal teherbírása megfelelő-e a TV-készülék súlyának megtartásához. Ha a tartó rögzítése nem megfelelő, akkor a TV leeshet és súlyos sérülést okozhat. A Sony nem tehető felelőssé a helytelen kezelés, nem megfelelő felszerelés, vagy a megadott terméktől eltérő termék felszerelése miatti anyagi károkért vagy személyi sérülésekért. Az Ön törvényes jogait (ha vannak) ez nem érinti. Sony viszonteladók számára A termék felszereléséhez megfelelő tapasztalat szükséges. A biztonságos munkavégzés érdekében alaposan olvassa el ezt a használati útmutatót. A Sony nem tehető felelőssé a helytelen kezelés és szerelés miatt bekövetkezett semmilyen kárért vagy sérülésért. Kérjük, a szerelés befejezése után ezt az útmutatót adja át a fogyasztónak. Ez a használati útmutató a termék helyes kezelését, illetve a fontos balesetvédelmi intézkedéseket mutatja be. Kérjük, hogy olvassa el és értse meg a használati útmutatót, valamint tartsa be az összes benne szereplő utasítást. Ennek elmulasztása súlyos személyi sérülést és anyagi kárt okozhat, és a jótállást is semmissé teheti. A későbbi használat céljára őrizze meg ezt az útmutatót. A Sony termékeinek tervezése a biztonság szem előtt tartásával történik. A termékek helytelen használata azonban súlyos égési sérülést, áramütést okozhat, a termék feldőlhet vagy leeshet. Az ilyen balesetek elkerülése érdekében tartsa be a biztonsági előírásokat. VIGYÁZAT Meghatározott termékek Ez a fali konzol a megadott tv-készülékekhez használható. Tv-készülékek esetében a használható fali konzol típusát a készülék Felhasználói útmutatója tartalmazza. Vásárlóink figyelmébe FIGYELMEZTETÉS A következő biztonsági előírások be nem tartása súlyos égési sérülést, halált, áramütést okozhat, a termék pedig leeshet. A szerelést erre felhatalmazott vállalkozó végezze, és a gyerekeket tartsa távol a szerelés helyszínétől. A fali konzol vagy a tv-készülék helytelen felszerelése esetén a következő balesetek következhetnek be. A szerelést felhatalmazott vállalkozónak kell végeznie.

A tv-készülék leeshet, és súlyos sérülést, zúzódást vagy törést okozhat.

Ha a fal, amelyre a fali konzolt felszerelik, nem stabil, egyenetlen, vagy nem merőleges a padlózatra, akkor a készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat. A falnak képesnek kell lennie a TV súlyának hatszorosát kitevő súly megtartására. (A tv-készülék súlyát lásd a készülék Felhasználói útmutatójában.)

Ha a fali konzol felerősítése nem eléggé erős, akkor a készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat. A tv-készülék szállítását és levételét erre felhatalmazott vállalkozó végezze. Ha a tv-készülék szállítását vagy levételét nem felhatalmazott vállalkozó végzi, a készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat. Két vagy több személyre (189,3 cm (75 hüvelyk) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (kivéve Egyiptom). Két vagy több személyre (75 hüvelyk (189,3 cm) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (csak Egyiptom). A tv-készülék felerősítése után ne távolítsa el a csavarokat stb. Ellenkező esetben a tv-készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat. A fali konzolt ne szerelje szét, és az alkatrészeit ne változtassa meg. Ekkor a fali konzol leeshet, és személyi sérülést vagy anyagi kárt okozhat. A fali konzolra csak a megadott készüléket erősítse fel. Ez a fali konzol csak a megadott készülékekhez használható. Más készülék felerősítése esetén a készülék leeshet, eltörhet, és személyi sérülést vagy anyagi kárt okozhat. A fali konzolra csak a tv-készüléket erősítse fel. Ne rázza a tv-t jobbra/ balra, felfelé/lefelé. Ellenkező esetben a tv-készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat. Ne támaszkodjon a tv-készülékre, és ne kapaszkodjon bele. Ne támaszkodjon a TV-re, és ne kapaszkodjon bele, mert az Önre eshet, és súlyos sérülést okozhat. VIGYÁZAT Az alábbi biztonsági előírások be nem tartása személyi sérülést vagy anyagi kárt okozhat.

Ügyeljen arra, hogy a fali konzol kezelésekor vagy a TV-készülék forgatásakor ne csípje be az ujját.

A TV-készüléket óvatosan fordítsa el, hogy ne üsse meg a közelben tartózkodókat.

A nem használt alkatrészeket őrizze meg a későbbi felhasználás céljára. Tartsa őket gyerekek elől elzárva. A készülék tisztítása vagy karbantartása során ne alkalmazzon túl nagy erőt. Ne nyomja meg nagy erővel a tv-készülék felső részét. Ellenkező esetben a tv-készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat. A készüléket ne helyezze orvosi eszközök közelébe. A készülék (beleértve a kiegészítőit) mágnest vagy mágneseket tartalmaz, amelyek zavart okozhatnak a szívritmus-szabályozók, a programozható hydrocephalus söntszelepek és egyéb orvosi eszközök működésében. A készüléket ne helyezze ilyen orvosi eszközöket használó személy közelébe. Ha ilyen orvosi eszközöket használ, a készülék használata előtt kérje ki kezelőorvosa tanácsát.− 4 (HU) − Gyermekektől és felügyeletre szoruló személyektől távol tartandó. A készülék (beleértve a kiegészítőit) mágnest vagy mágneseket tartalmaz. A mágnesek lenyelése komoly veszélyt jelenthet, például fulladás vagy bélsérülések veszélyét. Ha valaki mágnest nyelt le, haladéktalanul orvoshoz kell fordulni. Biztonsági előírások

Ha a fali konzolra erősített tv-készüléket hosszú ideig használja, akkor a fal anyagától függően a tv-készülék mögött vagy felett elszíneződhet a falfelület, a tapéta leválhat.

Ha a fali konzolt leszereli, a csavarfuratok megmaradnak.

Ne használja a fali konzolt olyan helyen, ahol mechanikai rezgésnek lehet kitéve. A fali konzol felszerelése Sony viszonteladók számára FIGYELMEZTETÉS A következő útmutatások csak a Sony viszonteladók számára szólnak. Feltétlenül olvassa el a fenti biztonsági előírásokat, és a készülék felszerelése, karbantartása és ellenőrzése során fokozottan ügyeljen a biztonságra. A fali konzolt ne szerelje fel olyan helyen, ahol a tv-készülék sarkai vagy oldalai kilóghatnak a fal síkjából. A fali konzolt ne szerelje fel olyan falfelületre, például oszlopra, ahol a tv-készülék sarkai vagy oldalai kilóghatnak a fal síkjából. Ha egy személy vagy tárgy a tv-készülék kiálló sarkába vagy oldalába ütközik, az személyi sérülést vagy anyagi kárt okozhat. A tv-készüléket ne szerelje légkondicionáló alá vagy fölé. Ha a TV-t a légkondicionálóból csepegő víz éri vagy hosszú ideig ki van téve a légkondicionáló levegőáramának, az tüzet ill. áramütést okozhat, vagy a TV meghibásodását okozhatja. Ügyeljen a fali konzol ennek a használati útmutatónak megfelelő, biztonságos falra rögzítésére. Ha bármelyik csavar laza, vagy kiesik, akkor a fali konzol leeshet, és személyi sérülést vagy anyagi kárt okozhat. Ügyeljen arra, hogy a fal anyagának megfelelő csavarokat használja, és a készüléket a négy 8 mm-es (vagy ezekkel egyenértékű) csavarokat biztonságosan rögzítse. A mellékelt csavarokat és csatlakozóelemeket használja, és tartsa be a használati útmutató utasításait. Ha más alkatrészeket használ, akkor a tv-készülék leeshet, és személyi sérülést okozhat, vagy a tv-készülék megsérülhet. A fali konzolt a használati útmutató utasításainak szigorú betartásával, helyesen szerelje össze. Ha valamelyik csavar laza, vagy kiesik, akkor a tv-készülék leeshet, és személyi sérülést okozhat, vagy megsérülhet. A megfelelő pozíciókban erősen húzza meg a csavarokat. Ennek elmulasztása esetén a tv-készülék leeshet, és személyi sérülést okozhat, vagy megsérülhet. Ügyeljen arra, hogy felszerelés közben ne érje ütés a tv-készüléket. Ha a tv-készüléket ütés éri, akkor leeshet vagy eltörhet. Ez személyi sérülést okozhat. A tv-készüléket olyan sík falra szerelje fel, amely merőleges a padlózatra. Ellenkező esetben a tv-készülék leeshet, és személyi sérülést okozhat. A tv-készülék helyes felerősítése után megfelelően rögzítse a kábeleket. Ha a kábelek emberbe vagy tárgyakba gabalyodnak, az személyi sérülést okozhat, és a tv-készülék megrongálódhat. Ügyeljen arra, hogy a hálózati kábel vagy a csatlakozókábelek ne csípődjenek be. Ha a hálózati kábel vagy az összekötő kábelek a készülék és a fal közé csípődnek, illetve erőszakosan meghajlítják vagy megcsavarják őket, akkor a belső vezetékek szabaddá válhatnak, és rövidzárlat vagy szakadás következhet be. Ez tüzet vagy áramütést okozhat. A fali konzol falra erősítéséhez szükséges csavarok nincsenek mellékelve. A fali konzol falra erősítéséhez használja a fal anyagának és szerkezetének megfelelő csavarokat.− 5 (HU) −

A felszerelés megkezdése előtt

A jelen útmutatóban foglalt, TV-t ábrázoló ábrák példaként szolgálnak, hogy egyértelmű magyarázatot nyújtsanak a műveletekről. Ezért előfordulhat, hogy az ábrák nem egyeznek az Ön TV-jével. Mi a fal anyaga? Először is ellenőrizze a fal típusát, amelyre fel szeretné szerelni a TV-készüléket. Gipszkarton, oszlopfákkal Biztonsági előírások

Gipszkarton fal maximális vastagsága: 16mm.

Ellenőrizze, hogy a belső oszlopfa mérete legalább általánosan 51mm×102mm, vagy névlegesen 38mm×89mm legyen.

A rögzítési pontok közötti vízszintes távolság legalább 406mm legyen. Tömör beton, vagy betonelem Biztonsági előírások

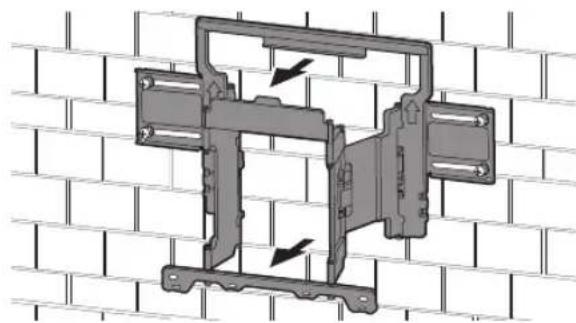

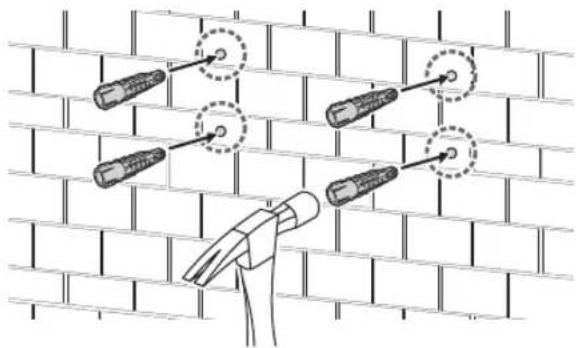

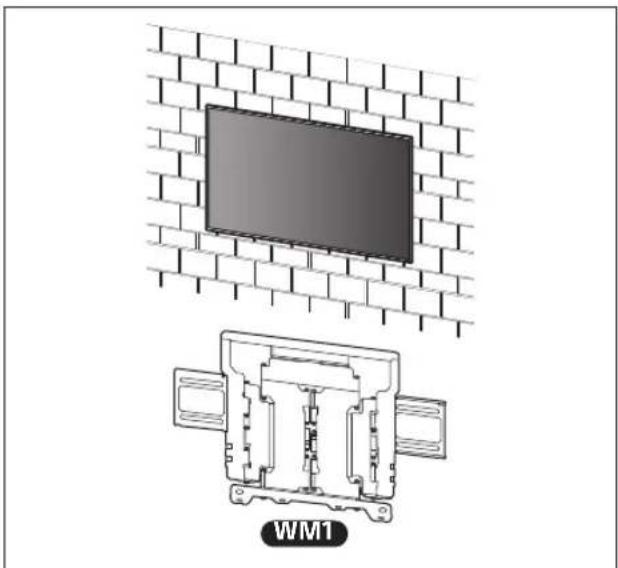

A fali konzolt közvetlenül a tömör betonfalra erősítse.

Ellenőrizze, hogy a tömör betonfal vastagsága legalább 203mm legyen.

Ellenőrizze, hogy minden egyes betonelem mérete legalább 203mm×203mm× 406mm legyen. Az alkatrészek ellenőrzése A SU-WL850 modellhez mellékelve

Ellenőrizze, hogy minden alkatrész megtalálható-e. WM1 (×1) WM2 (×1) WM3 (×4)

(×4) WT1 (×6) A TV-hez mellékelve Fali konzol toldaléka (×4)** Csak egyes régiók/országok/típus esetén.− 6 (HU) − A felszerelés előkészületei

A felszerelés előtt készítse elő a TV Felhasználói útmutatóját és Beállítási útmutatóját.

Döntse el, hol helyezkedjen el a tv-készülék.

Készítsen elő négy darab 8 mm-es csavart és hozzá illő alátétet (nincs mellékelve). A fal anyagának megfelelő csavarokat válasszon.

Készítse elő az alábbi szerszámokat:

(×4) 8mm × 60mm *1 Csak gipszkarton fal esetén, oszlopfákkal *2 Csak tömör beton, vagy betonelemekből álló fal esetén *3 Típustól függően *4 A csavarokat és alátéteket gondosan válassza meg Alátét ≤7,5mm− 7 (HU) −

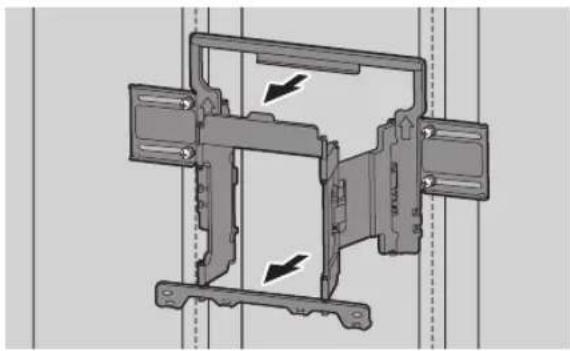

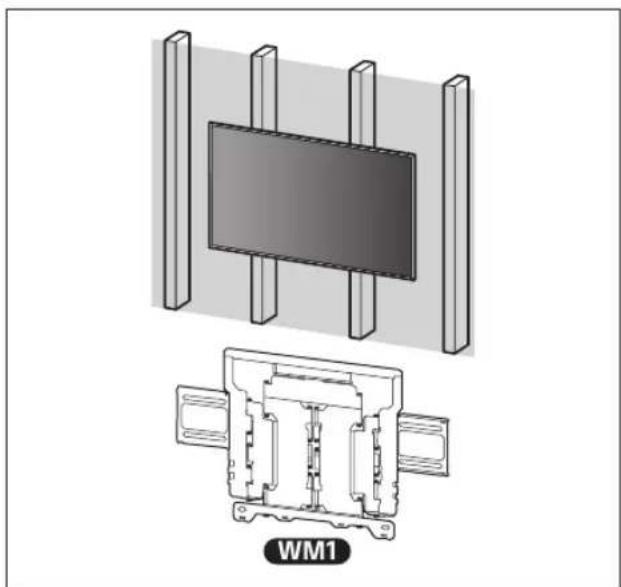

A fali konzol csatlakoztatása a gipszkartonhoz, oszlopfákkal WM1 A fali konzol falra szerelése 1 Határozza meg a felszerelés helyét. Győződjön meg arról, hogy a falon elegendő hely van a TV-nek, illetve hogy a fal legalább a TV súlyának hatszorosát képes megtartani.• Tekintse meg a „Mérés a fali konzol falra szereléséhez” c. részt a 19. oldalon.• A tv-készülék súlyát lásd a készülék Felhasználói útmutatójában.Megjegyzés Ha a tv-készüléket falra szereli, a tv felső oldala enyhén előre dől. Javasoljuk, hogy arról a helyről ellenőrizze a TV helyzetét, ahonnan nézni fogják.

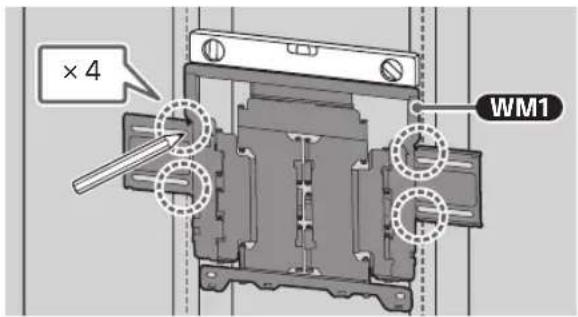

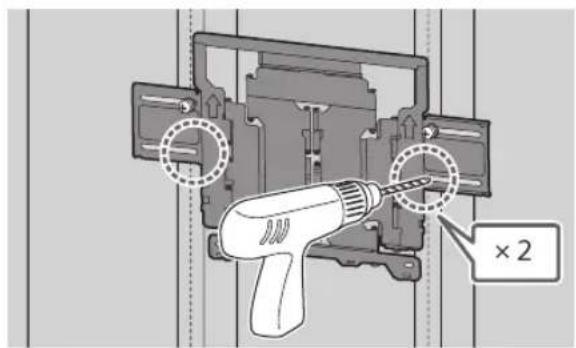

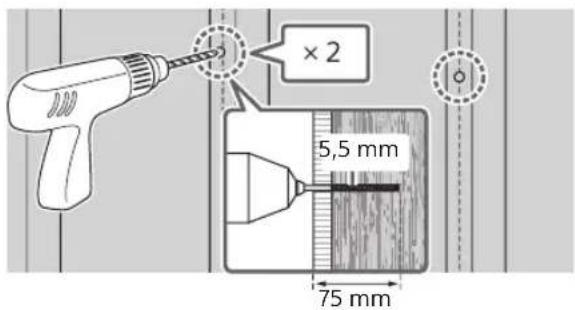

3 A WM1 elemet illessze a falra, és az oszlopfákhoz igazítva jelölje ki a négy furat helyét. × 4 WM1 Megjegyzés Vízmértékkel ellenőrizze a WM1 vízszintes helyzetét. 4 A jelölések helyén fúrja ki a felső vezetőfuratokat. Győződjön meg arról, hogy a furatok helye a falon elég erős ahhoz, hogy megtartsa a TV súlyának legalább hatszorosát. × 2 75 mm5,5 mmMegjegyzés A vezetőfuratok mélysége 75mm, a fúrószár átmérője 5,5mm legyen.− 8 (HU) − 5 A megfelelő csavarokkal (nincs mellékelve) és alátétekkel (nincs mellékelve) rögzítse a falra a WM1 elemet. × 2WM1 8 mm × 60 mmMegjegyzés Vízmértékkel ellenőrizze a WM1 vízszintes helyzetét.Figyelmeztetés Ne húzza meg túlságosan a 8mm × 60mm-es facsavart. A helytelen meghúzás csökkentheti a 8mm × 60mm-es facsavar tartóerejét. 6 A jelölések helyén fúrja ki az alsó vezetőfuratokat. (A fúrással kapcsolatban lásd a 4. lépést.) × 2 7 A megfelelő csavarokat és alátéteket illessze a furatokba. × 2WM1 Megjegyzés Vízmértékkel ellenőrizze a WM1 vízszintes helyzetét. 8 A végállásig húzza ki a konzol karját. A televíziókészülék felszerelésének előkészítése Megjegyzés Ügyeljen arra, hogy az eltávolított csavarokat és használaton kívüli részeket biztos helyen, gyermekek elől elzárva tárolja. A frissen kicsomagolt TV falra szerelése*

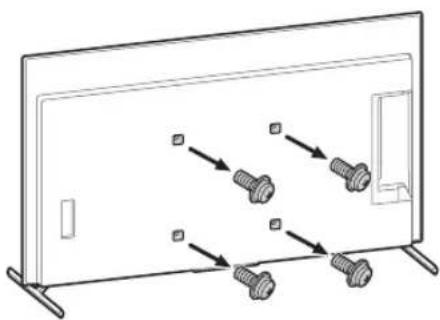

• Csak egyes régiók/országok/típus esetén. 1 Távolítsa el a csavarokat a tv- készülék hátuljáról.− 9 (HU) −

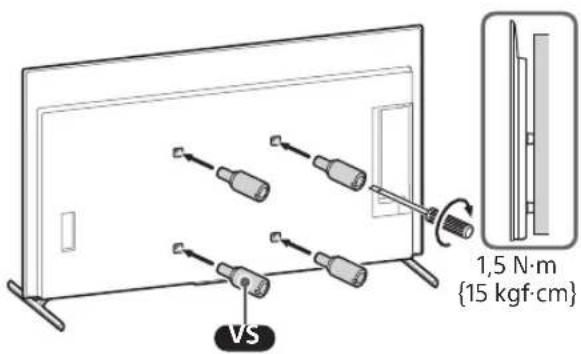

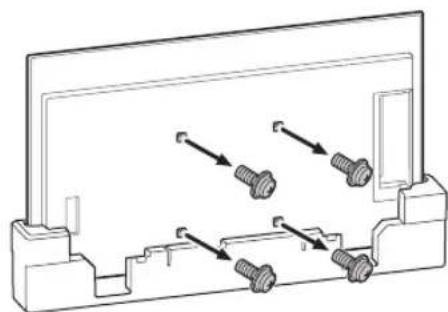

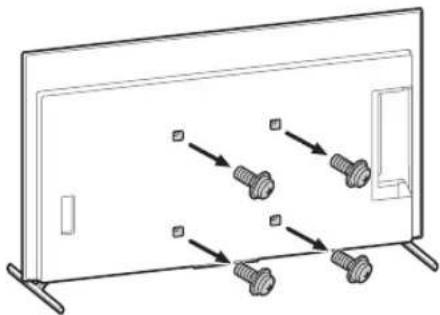

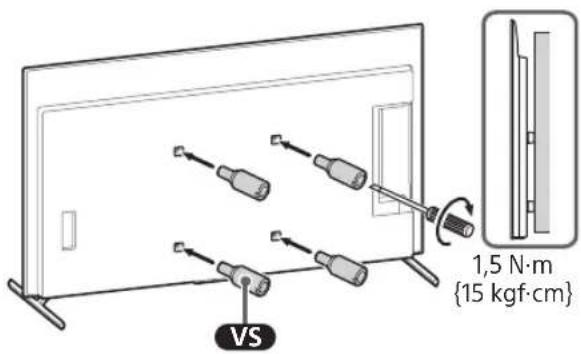

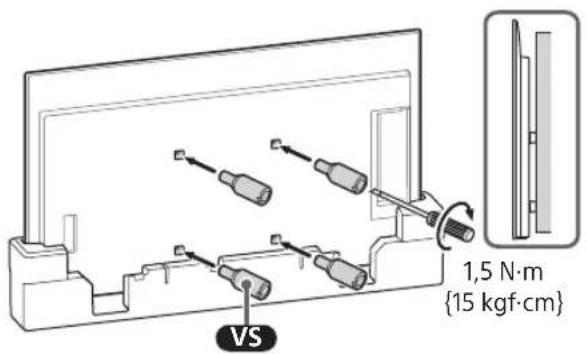

A frissen kicsomagolt TV falra szerelése az asztali állványról 1 Távolítsa el a csatlakozók fedelét. 2 Távolítsa el a csavarokat a tv- készülék hátuljáról. 3 Csatlakoztassa a fali konzol toldalékát

(mellékelve a TV-hez) a TV hátához (annak érdekében, hogy az párhuzamos legyen a fallal).

1,5 N·m{15 kgf·cm}Megjegyzés Feltétlenül húzza meg a fali konzol toldalékát

amikor azt a TV-hez csatlakoztatja. Csak lapos fejű csavarhúzót használjon a fali konzol toldalékának

felszereléséhez. Ha más szerszámot használ, azzal túlságosan meghúzhatja a fali konzol toldalékát

, illetve kárt okozhat a TV-ben. 2 Csatlakoztassa a fali konzol toldalékát

(mellékelve a TV-hez) a TV hátához (annak érdekében, hogy az párhuzamos legyen a fallal).

1,5 N·m{15 kgf·cm}Megjegyzés Feltétlenül húzza meg a fali konzol toldalékát

amikor azt a TV-hez csatlakoztatja. Csak lapos fejű csavarhúzót használjon a fali konzol toldalékának

felszereléséhez. Ha más szerszámot használ, azzal túlságosan meghúzhatja a fali konzol toldalékát

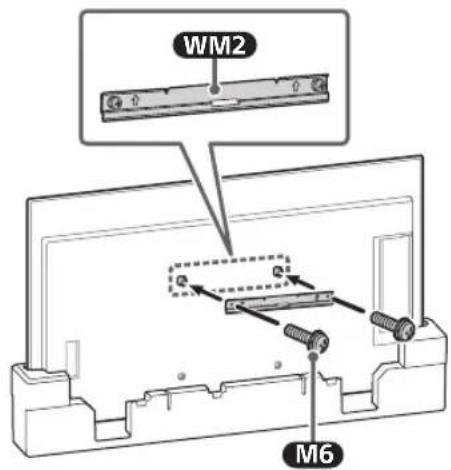

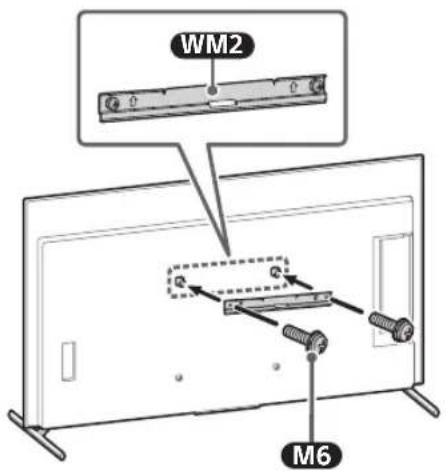

, illetve kárt okozhat a TV-ben. 3 Az WM2 használatával rögzítse a

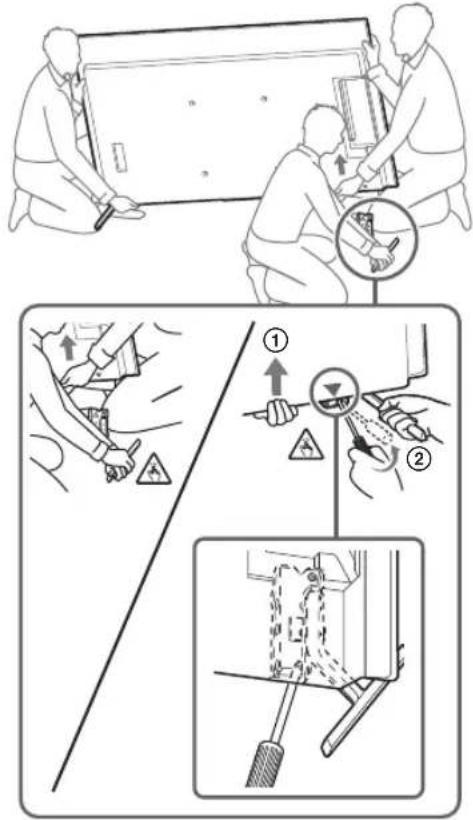

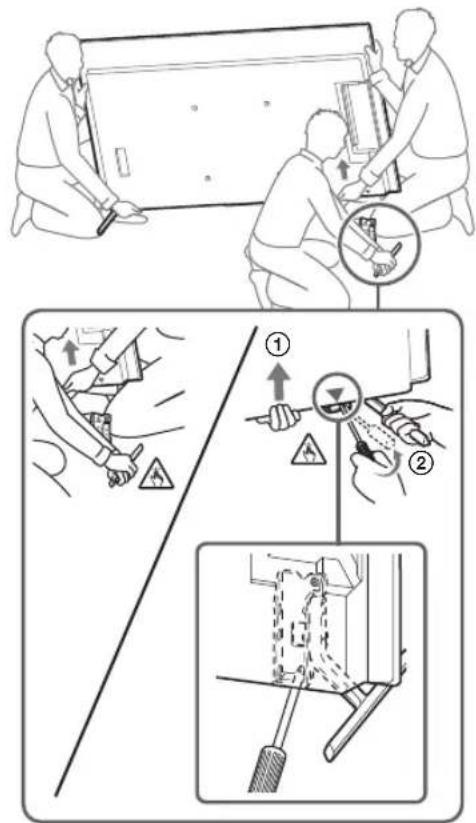

WM2− 10 (HU) − Megjegyzés Az asztali állvány leválasztásához három vagy több személy szükséges. Ügyeljen arra, hogy az asztali állvány televízióról történő leválasztásakor ne alkalmazzon túl nagy erőt, mert az a televízió leeséséhez vezethet, ami személyi sérülést vagy a televízió fizikai károsodását eredményezheti. Az asztali állvány kezelésekor legyen óvatos annak érdekében, hogy elkerülje a televízió sérülését. A televízió megemelésekor legyen óvatos, mivel az asztali állvány leválasztása után az asztali állvány felborulhat és személyi sérülést okozhat. Legyen óvatos, amikor az asztali állványt leválasztja a televízióról, nehogy az felboruljon és kárt tegyen abban a felületben, amin a televízió áll. A tv-készülék felszerelése a falra

4 Az WM2 használatával rögzítse a

WM2 5 Válassza le az asztali állványt a tv-készülékről.

Egyszerre csak az asztali állvány egyik oldalát távolítsa el. Fogja meg erősen és tartsa meg biztonságosan az asztali állványt mindkét kezével, miközben a többiek felemelik a televíziót.

Ismételje meg az előző lépést, és távolítsa el az asztali állvány másik oldalát.− 11 (HU) −

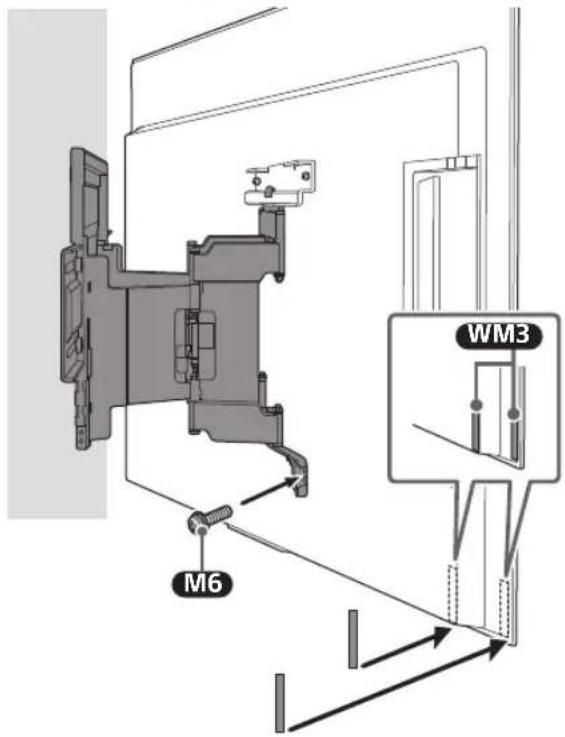

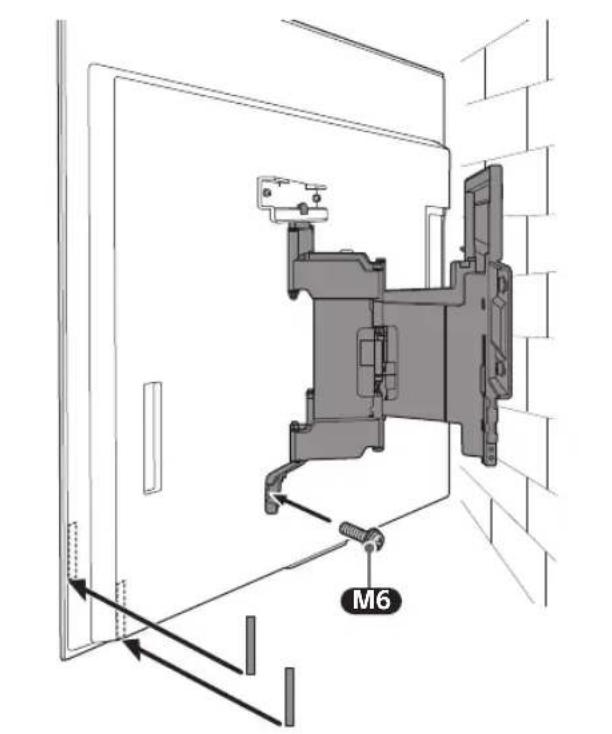

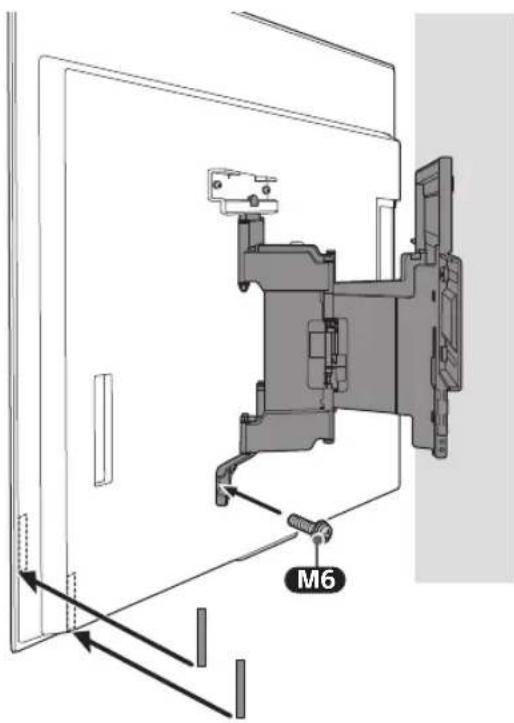

3 Csavarral rögzítse a fali konzol jobb és bal oldalát az

használatával, és csatlakoztassa

WM3 elemet. Megjegyzés

Ne helyezze a WM3 -at a címkékre.

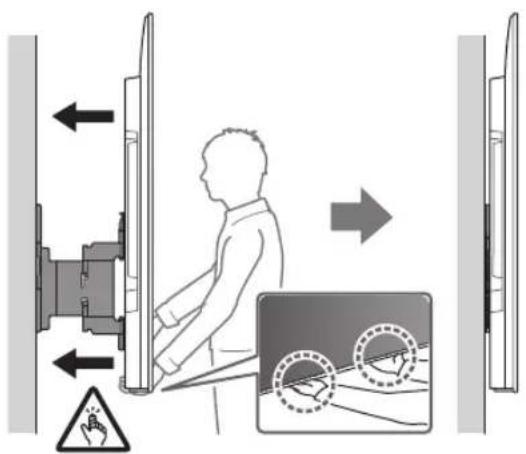

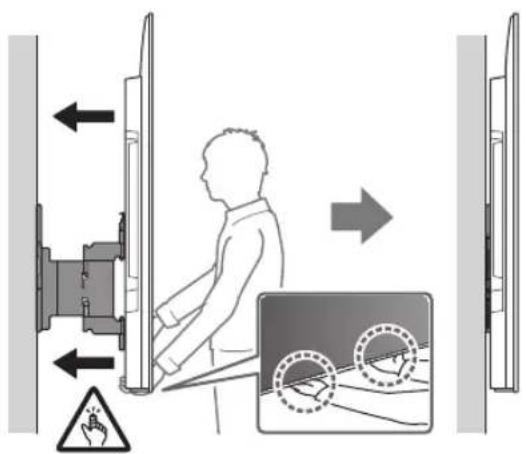

5 A TV mozgatásakor erősen tartsa a készülék alját. Megjegyzés

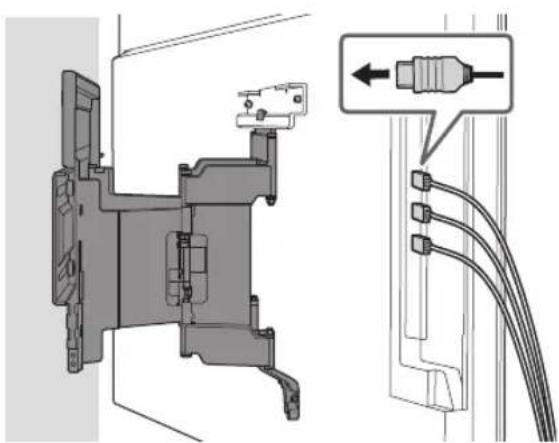

A csatlakoztatott kábelek típusától és számától függően előfordulhat, hogy a TV nem megy egészen közel a falhoz. Ez nem meghibásodás.− 12 (HU) − FIGYELMEZTETÉS Két vagy több személyre (189,3 cm (75 hüvelyk) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (kivéve Egyiptom). Két vagy több személyre (75 hüvelyk (189,3 cm) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (csak Egyiptom). A fali konzol rögzítése tömör betonból vagy betonelemekből álló falra WM1 A fali konzol falra szerelése 1 Határozza meg a felszerelés helyét. Győződjön meg arról, hogy a falon elegendő hely van a TV-nek, illetve hogy a fal legalább a TV súlyának hatszorosát képes megtartani.• Tekintse meg a „Mérés a fali konzol falra szereléséhez” c. részt a 19. oldalon.• A tv-készülék súlyát lásd a készülék Felhasználói útmutatójában. FIGYELMEZTETÉS Két vagy több személyre (189,3 cm (75 hüvelyk) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (kivéve Egyiptom). Két vagy több személyre (75 hüvelyk (189,3 cm) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (csak Egyiptom). A felszerelés megfelelőségének ellenőrzése Ellenőrizze a következőket. A hálózati kábel és az összekötő kábelek nem csavarodtak meg vagy csípődtek be.FIGYELMEZTETÉS A hálózati kábel stb. nem megfelelő elhelyezése rövidzárlat miatt tüzet vagy áramütést okozhat. Ellenőrizze a felszerelés megfelelőségét. Egyéb információk A televíziókészülék eltávolításakor visszafelé hajtsa végre az eljárást.− 13 (HU) −

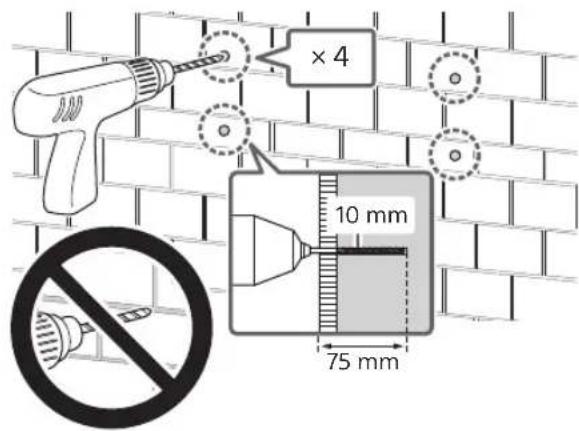

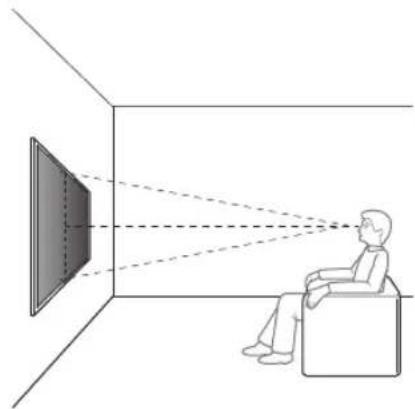

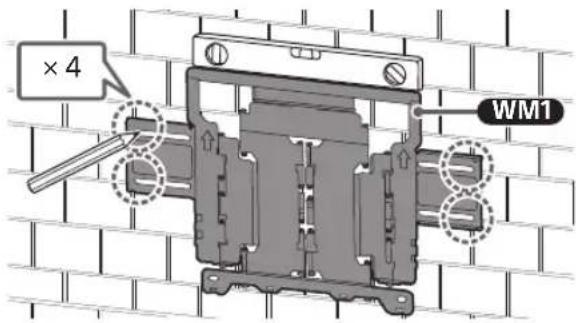

Megjegyzés Ha a tv-készüléket falra szereli, a tv felső oldala enyhén előre dől. Javasoljuk, hogy arról a helyről ellenőrizze a TV helyzetét, ahonnan nézni fogják. 2 A WM1 elemet illessze a falra, és jelölje ki a négy furat helyét. × 4 WM1 Megjegyzés Vízmértékkel ellenőrizze a WM1 vízszintes helyzetét. 3 A megjelölt pontokon készítsen előfuratokat. Győződjön meg arról, hogy a furatok helye a falon elég erős ahhoz, hogy megtartsa a TV súlyának legalább hatszorosát. × 4 75 mm10 mmMegjegyzés A vezetőfuratok mélysége 75mm, a fúrószár átmérője 10mm legyen.

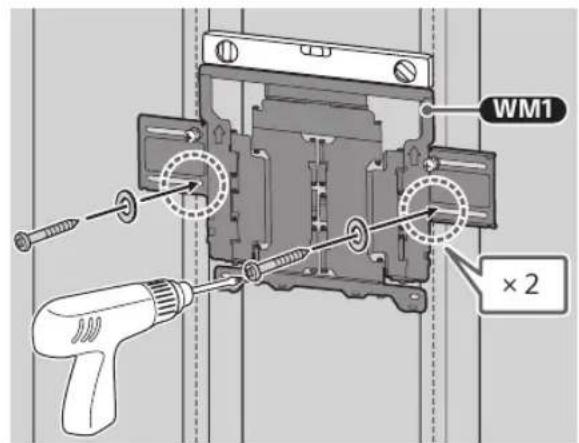

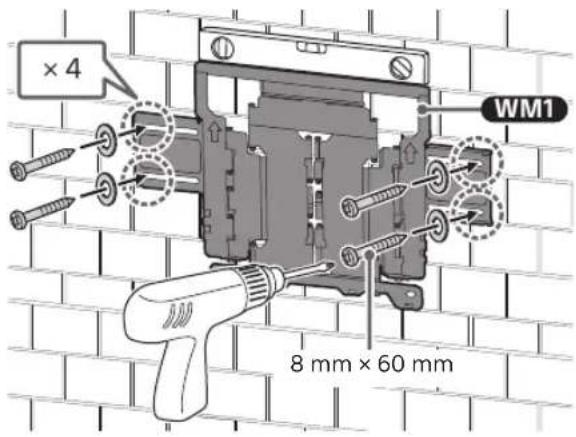

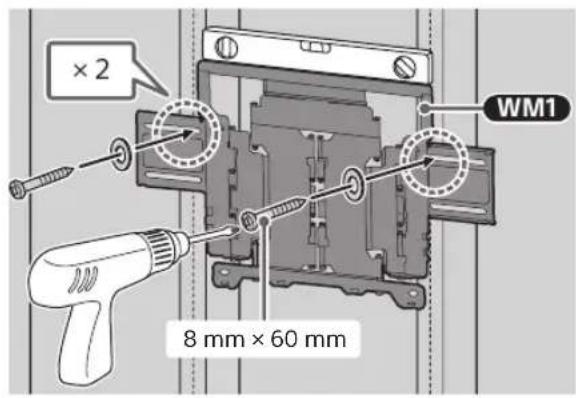

5 A megfelelő csavarokkal (nincs mellékelve) és alátétekkel (nincs mellékelve) rögzítse a falra a WM1 elemet. × 4 WM1 8 mm × 60 mmMegjegyzés Vízmértékkel ellenőrizze a WM1 vízszintes helyzetét.Figyelmeztetés Ne húzza meg túlságosan a 8mm × 60mm-es facsavart. A helytelen meghúzás csökkentheti a 8mm × 60mm-es facsavar tartóerejét. 6 A végállásig húzza ki a konzol karját.− 14 (HU) − Megjegyzés Feltétlenül húzza meg a fali konzol toldalékát

amikor azt a TV-hez csatlakoztatja. Csak lapos fejű csavarhúzót használjon a fali konzol toldalékának

felszereléséhez. Ha más szerszámot használ, azzal túlságosan meghúzhatja a fali konzol toldalékát

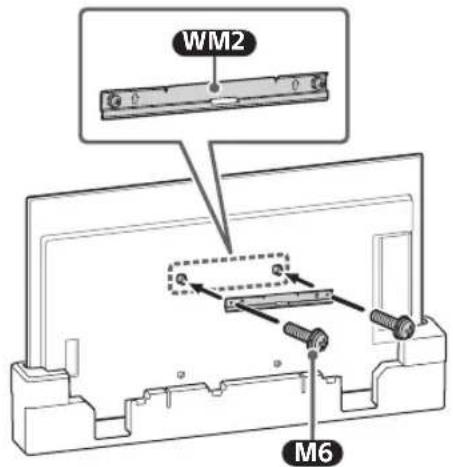

, illetve kárt okozhat a TV-ben. 3 Az WM2 használatával rögzítse a

WM2 A frissen kicsomagolt TV falra szerelése az asztali állványról 1 Távolítsa el a csatlakozók fedelét. 2 Távolítsa el a csavarokat a tv- készülék hátuljáról. A televíziókészülék felszerelésének előkészítése Megjegyzés Ügyeljen arra, hogy az eltávolított csavarokat és használaton kívüli részeket biztos helyen, gyermekek elől elzárva tárolja. A frissen kicsomagolt TV falra szerelése*

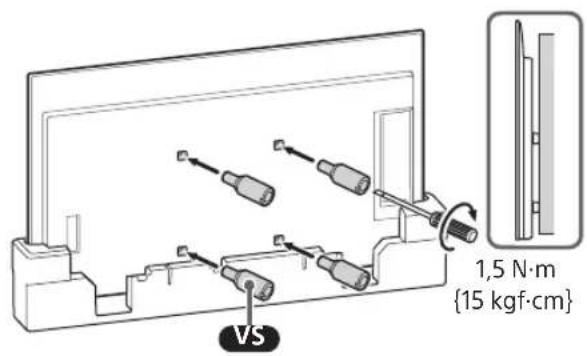

• Csak egyes régiók/országok/típus esetén. 1 Távolítsa el a csavarokat a tv- készülék hátuljáról. 2 Csatlakoztassa a fali konzol toldalékát

(mellékelve a TV-hez) a TV hátához (annak érdekében, hogy az párhuzamos legyen a fallal).

3 Csatlakoztassa a fali konzol toldalékát

(mellékelve a TV-hez) a TV hátához (annak érdekében, hogy az párhuzamos legyen a fallal).

1,5 N·m{15 kgf·cm}Megjegyzés Feltétlenül húzza meg a fali konzol toldalékát

amikor azt a TV-hez csatlakoztatja. Csak lapos fejű csavarhúzót használjon a fali konzol toldalékának felszereléséhez. Ha más szerszámot használ, azzal túlságosan meghúzhatja a fali konzol toldalékát , illetve kárt okozhat a TV-ben. 4 Az WM2 használatával rögzítse a

WM2 5 Válassza le az asztali állványt a tv-készülékről.

Egyszerre csak az asztali állvány egyik oldalát távolítsa el. Fogja meg erősen és tartsa meg biztonságosan az asztali állványt mindkét kezével, miközben a többiek felemelik a televíziót.

Ismételje meg az előző lépést, és távolítsa el az asztali állvány másik oldalát. Megjegyzés Az asztali állvány leválasztásához három vagy több személy szükséges. Ügyeljen arra, hogy az asztali állvány televízióról történő leválasztásakor ne alkalmazzon túl nagy erőt, mert az a televízió leeséséhez vezethet, ami személyi sérülést vagy a televízió fizikai károsodását eredményezheti. Az asztali állvány kezelésekor legyen óvatos annak érdekében, hogy elkerülje a televízió sérülését. A televízió megemelésekor legyen óvatos, mivel az asztali állvány leválasztása után az asztali állvány felborulhat és személyi sérülést okozhat. Legyen óvatos, amikor az asztali állványt leválasztja a televízióról, nehogy az felboruljon és kárt tegyen abban a felületben, amin a televízió áll.− 16 (HU) −

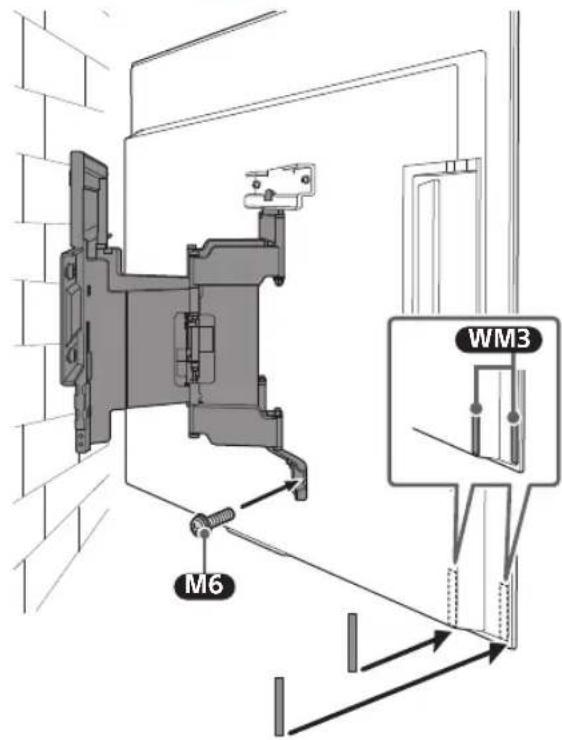

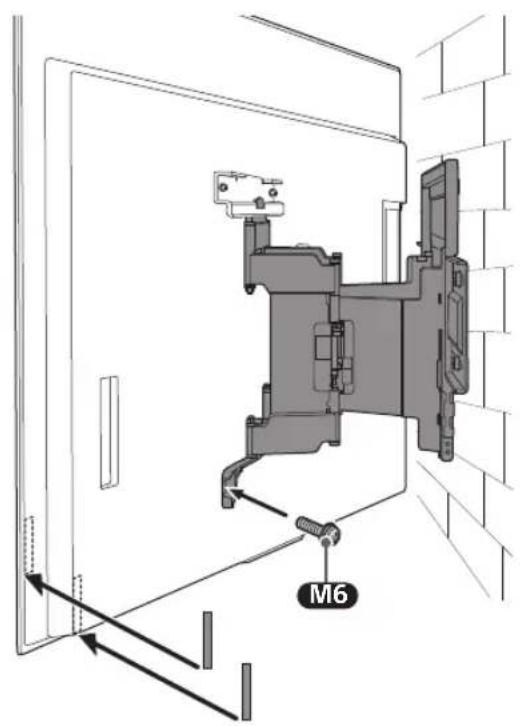

3 Csavarral rögzítse a fali konzol jobb és bal oldalát az

használatával, és csatlakoztassa

WM3 elemet. Megjegyzés Ne helyezze a WM3 -at a címkékre.

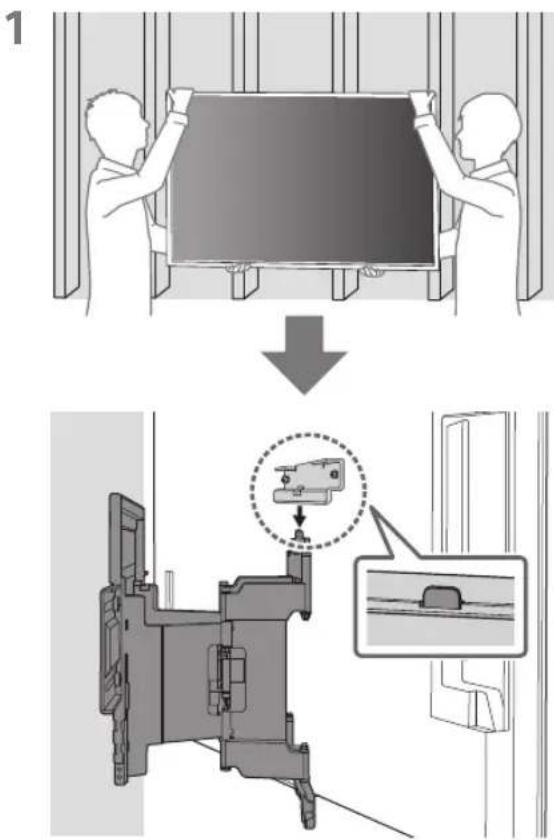

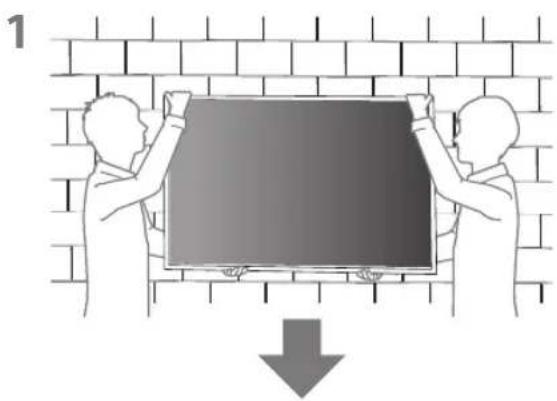

WM3 A tv-készülék felszerelése a falra 1− 17 (HU) −

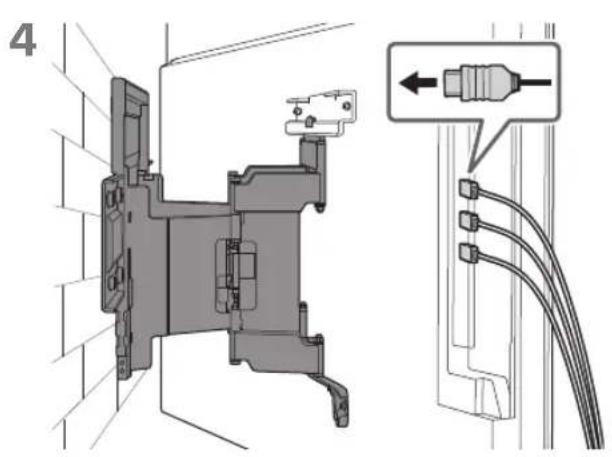

5 A TV mozgatásakor erősen tartsa a készülék alját. Megjegyzés

A csatlakoztatott kábelek típusától és számától függően előfordulhat, hogy a TV nem megy egészen közel a falhoz. Ez nem meghibásodás.

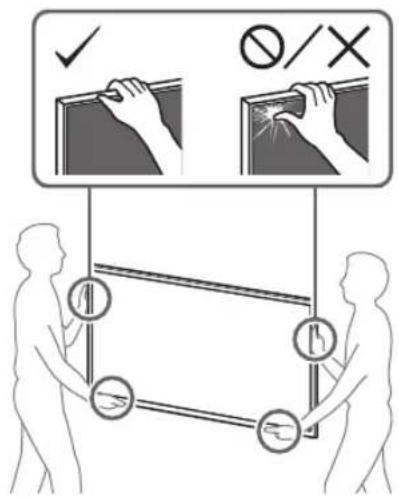

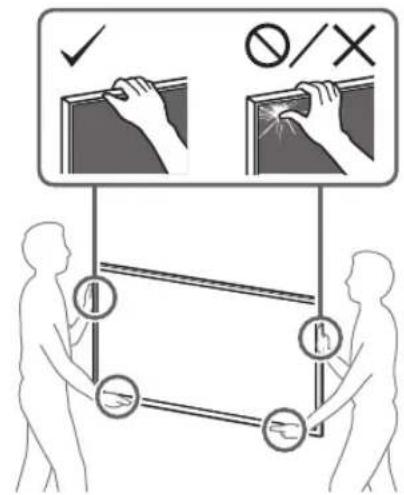

Két vagy több személyre (189,3 cm (75 hüvelyk) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (kivéve Egyiptom). Két vagy több személyre (75 hüvelyk (189,3 cm) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (csak Egyiptom).− 18 (HU) − A felszerelés megfelelőségének ellenőrzése Ellenőrizze a következőket.

A hálózati kábel és az összekötő kábelek nem csavarodtak meg vagy csípődtek be. FIGYELMEZTETÉS A hálózati kábel stb. nem megfelelő elhelyezése rövidzárlat miatt tüzet vagy áramütést okozhat. Ellenőrizze a felszerelés megfelelőségét. Egyéb információk A televíziókészülék eltávolításakor visszafelé hajtsa végre az eljárást. FIGYELMEZTETÉS Két vagy több személyre (189,3 cm (75 hüvelyk) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (kivéve Egyiptom). Két vagy több személyre (75 hüvelyk (189,3 cm) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (csak Egyiptom). Műszaki adatok WM1

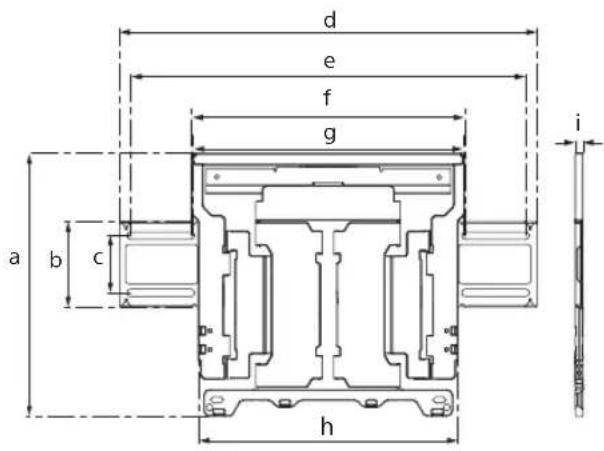

Méretek: (kb.) [mm] a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11 Súly (csak az alap): (kb.) [kg] 3,0 A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.− 19 (HU) −

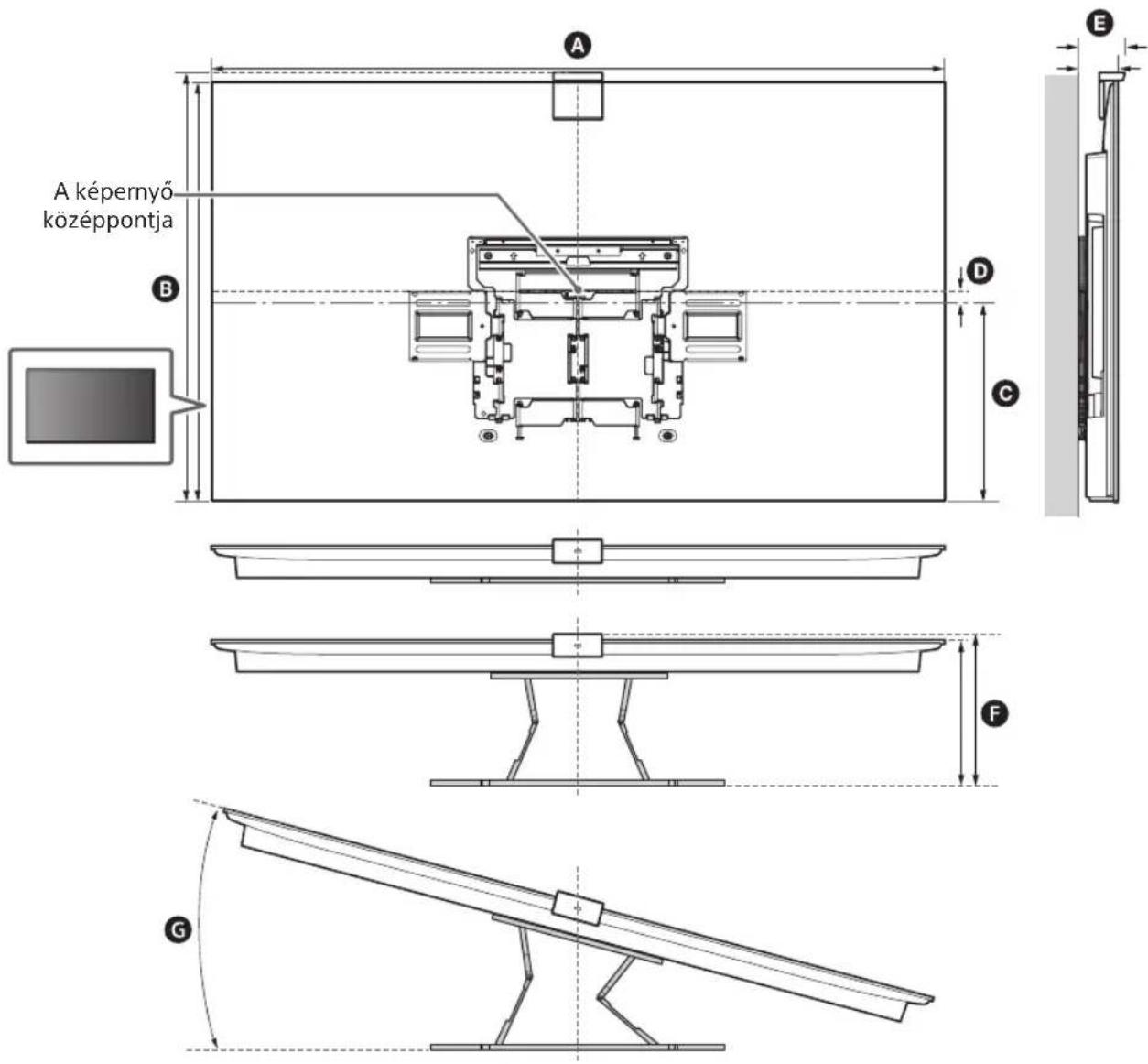

Hivatkozások Mérés a fali konzol falra szereléséhez A felszereléstől függően a táblázat adataihoz képest kisebb eltérés mutatkozhat. A képernyő középpontja Kamerával (mm) Típusnév

• (kb.) Kamera nélkül (mm) Típusnév
