ПОСІБНИК КОРИСТУВАЧА KD-85X85TK SONY

Reference Guide	GB
Guide de référence	FR
Справочник	RU
Довідковий посібник	UA

Система панели: Панель ЖКД

Цифровой: DVB-T/DVB-C/DVB-T2

Цей телевізор постачається з наступними посібниками. Збережіть ці посібники для використання в майбутньому.

Посібник із налаштування

- Встановлення та налаштування телевізора.

Довідковий посібник (цей посібник) / Документація з безпеки

- Інформація щодо безпечної експлуатації, пристрою дистанційного керування, пошуку та усунення несправностей, настінного кріплення, характеристик тощо.

Довідка (Екранний посібник)

• Налаштування, функції, підключення до інтернету, пошук та усунення несправностей тощо.
• Щоб відкрити його, натисніть кнопку (вибір вхідного каналу) на пристрої дистанційного керування та виберіть [Довідка]. Якщо пункту [Довідка] немає, виберіть [Правка] і додайте [Довідка].

- Ви можете ознайомитись із Довідкою зі смартфона.

ВАЖЛИВО - Ознайомтеся з Ліцензійною угодою щодо програмного забезпечення для кінцевого користувача перед тим, як використовувати продукт Sony.

Використовуючи цей продукт, ви приймаєте Ліцензійну угоду щодо програмного забезпечення для кінцевого користувача. Ця ліцензійна угода щодо программого забезпечення між вами і компанією Sony доступна онлайн на веб-сайті компанії Sony (https://www.sony.net/tv-software-licenses/) або на екрані вашого продукту. Натисніть ⚫Швидкі настройки) на пристрої дистанційного керування і виберіть [Налаштування] → [Система] → [Про пристрій] → [Правова інформація] → [Сповіщення та ліцензії].

Примітка

• Перед тим як використовувати телевізор, будь ласка, прочитайте «Інформація щодо безпечної експлуатації».
• Ознайомтеся з доданою документацією з безпеки, щоб отримати додаткову інформацію про безпеку.
• Зовнішній вигляд виробу може відрізнятися від зображень та ілюстрацій у посібнику з налаштування та в цьому посібнику. Такі зображення й ілюстрації призначено виключно для довідки.
• Літера «х»/«хх» у назві моделі відповідає цифровому позначенню її конструкції, кольору чи системі телебачення.
• Меню налаштувань можуть бути змінені без повідомлення в результаті оновлень програмного забезпечення. Щоб отримати найновішу інформацію, відвідайте сайт служби підтримки Sony.

Розташування ідентифікаційної етикетки

Етикетки, на яких вказано номер моделі, дату виробництва (рік/місяць)* й електричні параметри, знаходяться ззаду на телевізорі або на упаковці.

* Лише для обмеженого регіону/країни/моделі.

Дата виготовлення зазначена на виробі та упаковці на етикетці зі штрих-кодом у наступному форматі: YYYY/MM, де YYYY - рік, MM - місяць виготовлення.

ВАЖЛИВА ПРИМІТКА

Назва виробу: Телевізор

Справжнім Соні Корпорейшн заявляє, що телевізори SONY моделей KD-85X85TK, KD-75X85TK, KD-65X85TK, KD-55X85TK, KD-50X85TK, KD-43X85TK відповідають Технічному регламенту радіообладнання; повний текст декларації про відповідність доступний на веб-сайті за такою адресою: http://www.compliance.sony.ua/.

Радіообладнання може використовуватися на території України без порушення чинних вимог щодо радіочастотного спектру.

Виробник: Соні Корпорейшн, 1-7-1 Конан Мінато-ку Токію, 108-0075 Японія.

Вироблено у Словаччині або Малайзії.

Країна виробництва зазначається на виробі та пакуванні.

Інформація щодо безпечної експлуатації

Встановлення/налаштування

Встановіть та використовуйте телевізор згідно з нижченаведеними інструкціями з метою запобігання ризику виникнення пожежі, ураження електричним струмом та/або травм.

Встановлення

• Телевізор має бути встановлений поблизу легкодоступної електричної розетки.
• Поставте телевізор на надійній рівній поверхні, щоб уникнути його падіння та травмування людей або пошкодження цінного майна.

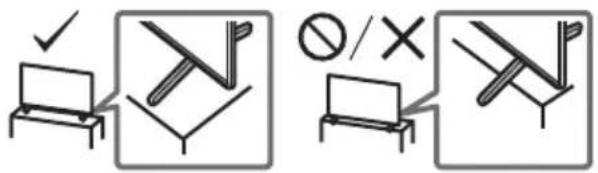

• Поставте телевізор на надійній рівній поверхні.

- Установіть телевізор таким чином, щоб настільна підпора телевізора не виступала зі стійки для телевізора (не входить до комплекту постачання). Якщо настільна підпора виступає зі стійки телевізора, це може призвести до перекидання або падіння телевізора та стати причиною травмування людей або пошкодження телевізора.

• Перед транспортуванням телевізора від'єднайте всі кабелі.

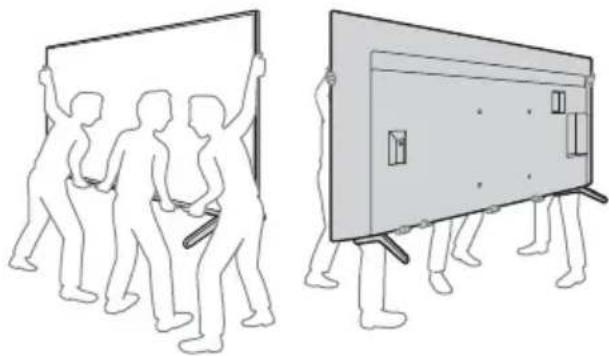

• Для транспортування великого телевізора потрібно дві або більше осіб (три або більше осіб для телевізора з діагоналлю 214,8 см (85 дюйма) або більшою).
• При транспортуванні телевізора вручну тримайте його, як показано на малюнку. Не натискайте на панель та рамку довкола екрана.
• Під час піднімання або переміщення телевізора міцно тримайте його знизу.

KD-85X8xTK

• При переміщенні телевізора оберігайте його від поштовхів або надмірної вібрації.
• При транспортуванні телевізора до сервісного центру або при переїзді запакуйте його в коробку, використовуючи призначені для нього пакувальні матеріали.

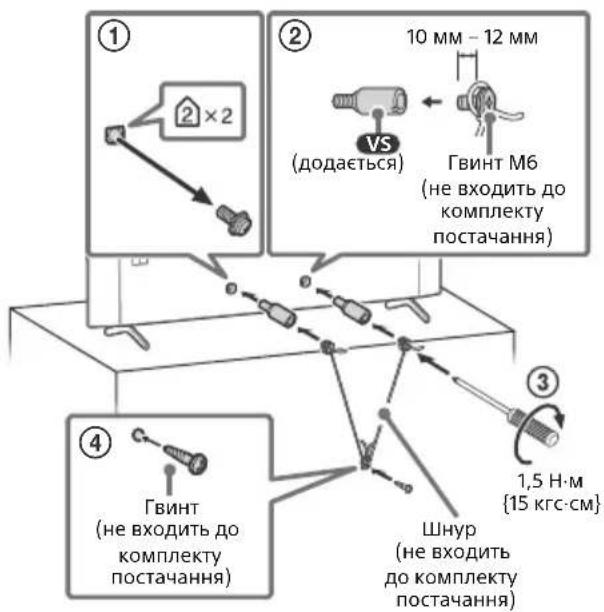

Попередження падіння

① ② 10 мм - 12 мм VS (додається) Гвинт M6 (не входить до комплекту постачання) ③ 1,5 Н·м {15 кгс·см} Шнур (не входить до комплекту постачання) ④ Гвинт (не входить до комплекту постачання)

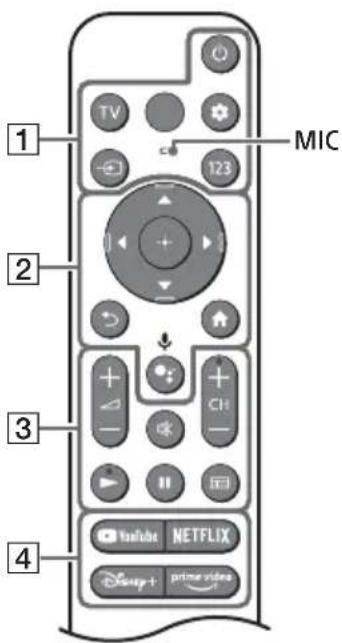

Пристрій дистанційного керування та телевізор

Форма пристрою дистанційного керування, компонування, наявність і функції кнопок на пристрої дистанційного керування залежать від регіону/країни/моделі/налаштувань телевізора*¹.

1 TV MIC 2 123 + - + - + - + - + - + - + - + - + - + - 4 YouTube NETFLIX Disney+ primer video

1 ⏻(Потужність)

TV: Відображення списку телеканалів або перемикання на вхід.

✿ (швидкі настройки): Відображення швидких настройок.

(вибір вхідного каналу):

Відображення та вибір джерела вхідного сигналу тощо.

123 (Контрольне меню): Відображення контрольного меню.

2 ▲ / ▼ / ◀ / ▶ / ⊕: Екранне меню навігації та вибору.

← (Назад)

(Головний екран)

(Google Асистент) / ♂(мікрофон):

Використання Google Асистента*2*3 або голосового пошуку*3.

3 +1 - (гучність)

※ (вимкнення звуку)*4

CH + / - (Канал)

(Програма передач):

Відображення цифрової програми передач телевізора або ТВ-тюнера ^5 .

4 Кнопки програм

5 BUILT-IN MIC SWITCH (Перемикач вбудованого мікрофона)*2:

Ввімкнення/вимкнення вбудованого мікрофона.

6 Ⓧ(Потужність)

7 Датчик пристрою дистанційного керування / датчик світла / LED

8 Вбудований мікрофон ^236 : Щоб увімкнути вбудований мікрофон, натисніть кнопку Google Асистента/мікрофона на пристрої дистанційного керування і дотримуйтеся інструкцій на екрані.

*1 Відомості щодо інших моделей пристроїв дистанційного керування наведено в онлайновій Довідці.

*2 Лише для обмеженого регіону/країни/моделі/МОВИ.

*3 Google Асистент чи голосовий пошук потребує підключення до Інтернету.

*4 Швидкий доступ доступний після натиснення та утримування (вимкнення звуку).

*5 Потрібно здійснити налаштування [Налаштування ТВ-тюнера].

*6 Якщо ввімкнути вбудований мікрофон, споживання енергії збільшиться, оскільки мікрофон завжди працює.

Додаткову інформацію див. у Довідці.

Натисніть кнопку → (вибір вхідного каналу) на пристрої дистанційного керування та виберіть [Довідка]. Якщо пункту [Довідка] немає, виберіть [Правка] і додайте [Довідка].

Встановлення телевізора на стіні

Використання Кронштейна для настінного кріплення (продається окремо) (SU-WL850 або SU-WL450)* (не входить до комплекту постачання)

Інформація для споживачів:

Для захисту виробу та з міркувань безпеки компанія Sony наполегливо рекомендує, щоб встановлення телевізора здійснювалося дилерами або ліцензованими підрядниками Sony. Не намагайтеся встановити його самостійно.

Дилерам та підрядникам Sony:

Приділяйте максимальну увагу безпеці під час встановлення, періодичного обслуговування та перевірки виробу.

Інформація щодо монтажу Кронштейна для настінного кріплення

Пояснення щодо встановлення стінного Кронштейна для настінного кріплення у розділі «Інформація про встановлення» (Кронштейн для настінного кріплення) на сторінці товару стосовно моделі вашого телевізора.

• Дотримуйтесь інструкцій, наведених стосовно Кронштейна для настінного кріплення вашої моделі. Для встановлення цього телевізора, особливо для визначення міцності стіни, яка повинна витримувати вагу телевізора, необхідно мати достатній досвід.
• Компанія Sony не несе жодної відповідальності за збитки й травми, викликані неправильною експлуатацією чи встановленням.
• Встановлення телевізора на стіну повинен здійснювати тільки кваліфікований працівник центру сервісного обслуговування.
• 3 міркувань безпеки рекомендується використовувати допоміжне устаткування виробництва Sony, зокрема:

— Кронштейн для настінного кріплення SU-WL850

— Кронштейн для настінного кріплення SU-WL450

- Приєднуючи до телевізора Кронштейн для настінного кріплення, використовуйте гвинти, що надаються в комплекті з Кронштейном для настінного кріплення.

Параметри зображених на ілюстрації гвинтів, що постачаються в комплекті, наведено за умови вимірювання від з'єднувальної поверхні Кронштейна для настінного кріплення.

Діаметр і довжина гвинтів варіюються залежно від моделі Кронштейна для настінного кріплення.

Використання будь-яких інших гвинтів, крім комплектних, може призвести до внутрішнього пошкодження телевізора або його падіння тощо.

10 MM - 12 MM VS

Гвинт (М6)
Кронштейн для настінного кріплення

• Обов'язково зберігайте невикористані гвинти та настільну підпору в безпечному місці, доки не знадобиться приєднати її. Тримайте гвинти подалі від малих дітей.
  * Лише для обмеженого регіону/країни/моделі.

Керування кабелем для додаткового блока камери та мікрофона (не входить до комплекту постачання)

Пошук та усунення несправностей

Для пошуку та усунення загальних несправностей (чорний екран, відсутність звуку, «зависання» зображення, відсутність реакції від телевізора або втрата мережевого підключення) виконуйте такі дії.

1 Перезапустіть телевізор, натиснувши та тримаючи кнопку живлення на пристрої дистанційного керування протягом близько п'яти секунд. Телевізор перезапуститься. Якщо телевізор не відновиться, від'єднайте кабель живлення, тоді натисніть кнопку живлення на телевізорі і відпустіть її. Зачекайте дві хвилини і під'єднайте кабель живлення. Або натисніть кнопку живлення на телевізорі й утримуйте її впродовж 40 секунд, поки телевізор не вимкнеться.

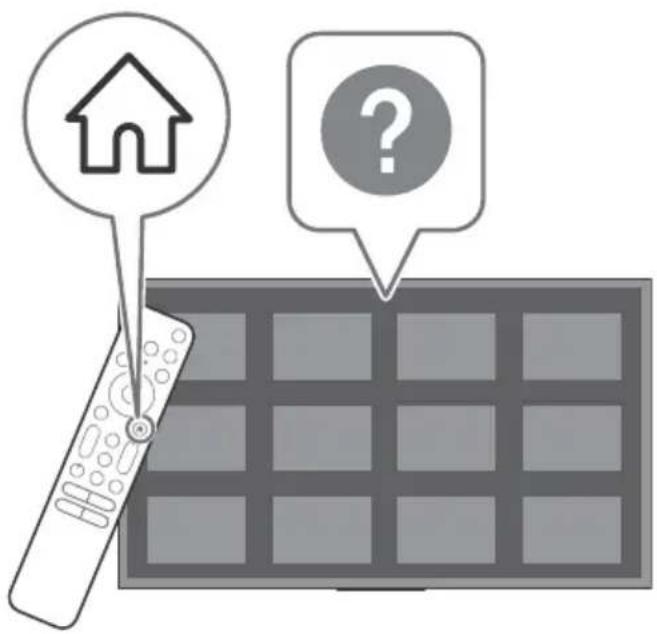

2 Див. меню «Довідка», показане нижче.
3 Підключіть телевізор до інтернету й оновіть програмне забезпечення. Компанія Sony рекомендує своєчасно оновлювати програмне забезпечення телевізора. Ці оновлення надають користувачам нові функції і дозволяють телевізору працювати швидше.
4 Відвідайте сайт служби підтримки Sony (відповідна інформація міститься в кінці цього посібника).

Коли вставляєте штекер телевізора, телевізор може не увімкнутися одразу після натиснення кнопки живлення на пристрої дистанційного керування або на самому телевізорі.

Для ініціалізації системи потрібен певний час. Зачекайте одну хвилину, а потім знову натисніть кнопку.

Пульт дистанційного керування не працює.

- Замініть батарейки.

Ви забули пароль для розблокування функції «Батьківський замок».

- Уведіть 9999 для PIN-коду та введіть новий PIN-код.

Додаткову інформацію щодо пошуку та усунення несправностей див. у Довідці. Натисніть кнопку → (вибір вхідного каналу) на пристрої дистанційного керування та виберіть [Довідка]. Якщо пункту [Довідка] немає, виберіть [Правка] і додайте [Довідка].

Технічні характеристики

Система

Система панелі: РК-панель

(Рідкокристалічний Дисплей), Світлодіодне підсвічування

Телевізійна система: залежно від країни, регіону або моделі телевізора

Цифрова: DVB-T/DVB-C/DVB-T2

Супутник: DVB-S/DVB-S2

Система кольору: PAL/SECAM/NTSC3.58

(тільки відео)/NTSC4.43 (тільки відео)

Покриття каналів: залежно від країни, регіону або моделі телевізора

Цифрова: UHF/VHF/кабель

Супутник: Проміжна частота 950–2150 МГц

Вихід звуку: 10 Вт + 10 Вт

Бездротова технологія

Протокол IEEE 802.11a/b/g/n/ac

Bluetooth ^® 4.2

Телевізор:

Стандарт зв’язку(мережі, інтерфейсу передавання даних) - IEEE 802.11a/b/g/n/ac
Смуга радіочастот, в якій працює (передавання / приймання)	Максимальна потужність випромінювання у зазначених смугах радіочастот
2400-2483,5 МГц 20,0 дБм
5150-5350 МГц, 5470-5670 МГц, 5670-5725 МГц, 5725-5850 МГц	20,0 дБм

Стандарт зв’язку(мережі, інтерфейсу передавання даних) -Bluetooth® IEEE 802.15.1
Смуга радіочастот, вякій працює(передавання /приймання)	Максимальнапотужністьвипромінювання узазначених смугахрадіочастот
2400-2483,5 МГц 10,Ф дБм

Голосове дистанційне керування:

Стандарт зв’язку(мережі, інтерфейсу передавання даних) -Bluetooth® IEEE 802.15.1
Смуга радіочастот, вякій працює(передавання /приймання)	Максимальнапотужністьвипромінювання узазначених смугахрадіочастот
2400-2483,5 МГц 10,Ф дБм

Вхідні та вихідні гнізда

Антена/кабель

Зовнішній роз'єм із опором 75 Ом для VHF/UHF

Супутникова антена

Гніздовий роз'єм типу F, 75 Ом.

DiSEqC 1.0, LNB 13 B/18 B, звук 22 кГц,

Вхід Video/Audio (Bідео/Аудіо) (роз'єм типу mini jack)

HDMI IN 1/2/3/4 (сумісність із HDCP 2.3)

Відео:

4096 × 2160p (50, 60 Гц)*1*2, 4096 × 2160p

(24 )^1,3840× 2160 (50,60 )^2,3840×

2160p (24, 25, 30 Гц), 1080p (30, 50, 60, 100,

120 Гц), 1080/24p, 1080i (50, 60 Гц), 720p

(30, 50, 60 Гц), 720/24p, 576p, 480p,

формати ПК*3

3840 × 2160p (100, 120 Гц)*2*4

Аудіо:

У режимі eARC (Enhanced Audio Return

Channel)

Детальнішу інформацію див. в онлайн

Довідці.

Крім режиму eARC

5,1-канальна лінійно-імпульсна

модуляція: 32/44,1/48/88,2/96/176,4/

192 кГц 16/20/24 біти, Dolby Audio, Dolby

Atmos, DTS

Audio Return Channel) (тільки HDMI IN 3)*5

У режимі eARC

Детальнішу інформацію див. в онлайн

Довідці.

У режимі ARC

Двоканальна лінійна імпульсно-кодова

модуляція (Linear PCM): 48 кГц 16 біти,

Dolby Audio, Dolby Atmos, DTS

Цифровий оптичний роз'єм (двоканальна

лінійна імпульсно-кодова модуляція (Linear

PCM): 48 кГц 16 біти, Dolby Audio, DTS)

1, 2 (HDD REC)

Порт USB пристрою ( 2 пристрій USB

HDD для функції запису REC)

Порт USB 1 підтримує стандарт High Speed

USB (USB 2.0)

Порт USB 2 підтримує стандарт Super Speed

USB (USB 3.2 Gen 1)

Роз'єм 10BASE-T/100BASE-TX (залежно від

робочого середовища мережі швидкість

з'єднання може відрізнятися. Швидкість та

якість передачі даних не гарантуються.)

Живлення, технічні дані виробу та інше

Вимоги до джерела живлення

220 В - 240 В змінного струму, 50 Гц

Клас енергоефективності

KD-85X8xTK: A

KD-75X8xTK: B

KD-65X8xTK: B

KD-55X8xTK: B

KD-50X8xTK: A

KD-43X8xTK: B

Зовнішня діагональ екрана телевізора,

сантиметрів та дюймів:

KD-85X8xTK: 214,8 см / 85 дюймів

KD-75X8xTK: 189,3 см / 75 дюймів

KD-65X8xTK: 163,9 см / 65 дюймів

KD-55X8xTK: 138,8 см / 55 дюймів

KD-50X8xTK: 125,7 см / 50 дюймів

KD-43X8xTK: 108,0 см / 43 дюймів

Споживча потужність телевізора в режимі

"ввімкнено"

KD-85X8xTK: 242 Bτ

KD-75X8xTK: 225 Bτ

KD-65X8xTK: 181 Bτ

KD-55X8xTK: 137 Bτ

KD-50X8xTK: 94 Bτ

KD-43X8xTK: 79 Bτ

Річний обсяг енергоспоживання*6

KD-85X8xTK: 336 кВт•г на рік

KD-75X8xTK: 312 кВт•г на рік

KD-65X8xTK: 251 кВт•г на рік

KD-55X8xTK: 190 кВт•г на рік

KD-50X8xTK: 130 кВт•г на рік

KD-43X8xTK: 110 кВт•г на рік

Споживча потужність телевізора в режимах

"очікування" та/або "вимкнено"*7*8

0,50 Вт (25 Вт у режимі оновлення

програмного забезпечення/електронної

програми телепередач)

Роздільна здатність екрана телевізора у

фактичних горизонтальних та вертикальних

пікселях:

Розміри (прибл.) (ш × в × г) (см)

з настільною підпорою

KD-85X85TK: 190,1 × 117,8 × 45,7

KD-75X85TK: 167,5 × 104,1 × 41,2

без настільної підпори

KD-85X8xTK: 190,1 × 109,0 × 7,3

KD-75X8xTK: 167,5 × 96,2 × 7,3

KD-65X8xTK: 145,2 × 83,6 × 7,2

KD-55X8xTK: 123,3 × 71,1 × 7,2

KD-50X8xTK: 111,9 × 64,9 × 7,0

KD-43X8xTK: 96,4 × 56,3 × 6,9

Ширина підпори (прибл.) (см)

Стандартне положення:

KD-85X85TK: 153,2

KD-75X85TK: 132,9

KD-65X85TK: 120,9

KD-55X85TK: 106,1

KD-50X85TK / 43X85TK: 66,5

Вузьке положення:

KD-85X85TK: 65,7

KD-75X85TK: 55,9

KD-65X85TK: 47,9

Вага (прибл.) (кг)

з настільною підпорою

KD-85X85TK: 46,2

KD-75X85TK: 33,8

KD-65X85TK: 23

KD-55X85TK: 18,1

KD-50X85TK: 13,3

KD-43X85TK: 10,7

без настільної підпори

KD-85X8xTK: 44,7

KD-75X8xTK: 32,6

KD-65X8xTK: 22

KD-55X8xTK: 17,1

KD-50X8xTK: 12,7

KD-43X8xTK: 10,2

Інше

Додаткові аксесуари

Кронштейн для настінного кріплення:

SU-WL850 (тільки KD-75X8xTK / 65X8xTK / 55X8xTK)

Кронштейн для настінного кріплення:

SU-WL450

Блок камери та мікрофона: СМУ-ВС1

Умови зберігання:

Продукцію зберігають в упакованому виді в темних, сухих, чистих, добре

вентильованих приміщеннях, ізольованих від місць зберігання кислот і лугів.

Температура зберігання*9: від -20 °C до

+60 °C. Відносна вологість зберігання*9:

< 80 % (без конденсації).

Робоча температура: від 0 °C до 40 °C.

Робоча відносна вологість: 10 % – 80 % (без конденсації).

*1 Якщо 4096 × 2160р є вхідним та [Широкоекранний режим] встановлено на [Нормальна], то роздільна здатність відображається як 3840 × 2160р пікселів. Для відображення 4096 × 2160р, встановить [Широкоекранний режим] покази на [Повний 1] або [Повний 2].

*2 Дивіться екранне меню, щоб налаштувати параметр [Формат сигналу HDMI].

*З Детальнішу інформацію див. в онлайн Довідці.

*4 Тільки HDMI IN 3 & 4. Для з'єднання використовуйте кабель HDMI для надшвидкісної передачі даних.

*5 Підключіть аудіосистему до HDMI IN 3, щоб направити телевізійний аудіосигнал до вашої аудіосистеми.

*6 Енергоспоживання XYZ кВт•г на рік з урахуванням споживчої потужності телевізора за чотири години роботи на день протягом 365 днів (фактичне енергоспоживання залежить від використання телевізора).

*7 Вказане споживання електроенергії в режимі очікування досягається після того, як телевізор завершить усі внутрішні процеси.

*8 Споживання електроенергії в режимі очікування збільшується, якщо телевізор підключено до мережі.

*9 Примітка: неможливо отримати максимальні значення для обох параметрів одночасно.

Примітка

- Доступність додаткових аксесуарів залежить від країни, регіону, моделі та наявності на складі.

- Зовнішній вигляд і технічні характеристики можуть бути змінені без попередження.

- Можливо, потрібні підписки на послуги та додатки, а додаткові правила, умови та/або оплата можуть застосовуватися під час використання Google Асистента.

Примітки щодо функції цифрового телебачення

- Цифрове телебачення (цифрове телевізійне мовлення, супутникове та кабельне телебачення), інтерактивні послуги та мережеві функції можуть бути недоступними в деяких країнах і регіонах. Деякі функції можуть бути вимкненими або можуть не працювати належним чином для певних провайдерів і мережевих середовищ. Деякі постачальники послуг телебачення можуть нараховувати плату за свої послуги.

- Цей телевізор підтримує цифрове мовлення з використанням кодеків MPEG-2, Н.264/MPEG-4 AVC та Н.265/HEVC; водночас не гарантовано сумісність з усіма сигналами операторів/службовими сигналами, що можуть змінюватися з часом.

Інформація про товарні знаки

• HDMI, HDMI High-Definition Multimedia Interface та логотип HDMI є торговельними марками або зареєстрованими торговельними марками HDMI Licensing Administrator, Inc. в США та інших країнах.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio i емблема з подвійним «D» – торговельні марки компанії Dolby Laboratories Licensing Corporation. Виготовлено за ліцензією компанії Dolby Laboratories. Конфіденційні неопубліковані роботи. © Dolby Laboratories, 1992-2021. Усі права захищено.
• Gracenote, лого та логотип Gracenote, «логотип «За підтримки Gracenote»» є або зареєстрованими товарними знаками або товарними марками Gracenote, Inc. у США та/або інших країнах.
• Google, Google TV i пов'язані логотипи є товарними знаками Google LLC.
• Патенти на стандарт DTS див. на веб-сайті http://patents.dts.com. Вироблено за ліцензією DTS, Inc. DTS, Digital Surround і логотип DTS є зареєстрованими товарними знаками або товарними знаками компанії DTS, Inc. у США та інших країнах. © 2020 DTS, Inc. УСІ ПРАВА ЗАХИЩЕНО.
• Netflix є зареєстрованим товарним знаком Netflix, Inc.
• DiSEqC™ є товарним знаком EUTELSAT. Цей телевізор підтримує DiSEqC 1.0. Цей телевізор не призначений для керування моторизованих антен.
• TUXERA — зареєстрований товарний знак Tuxera Inc. у США й інших країнах.
• Усі інші торговельні марки є власністю відповідних власників.

Support / Assistance / Поддержка / Підтримка /
