BRUKSANVISNING KD-50X80L SONY

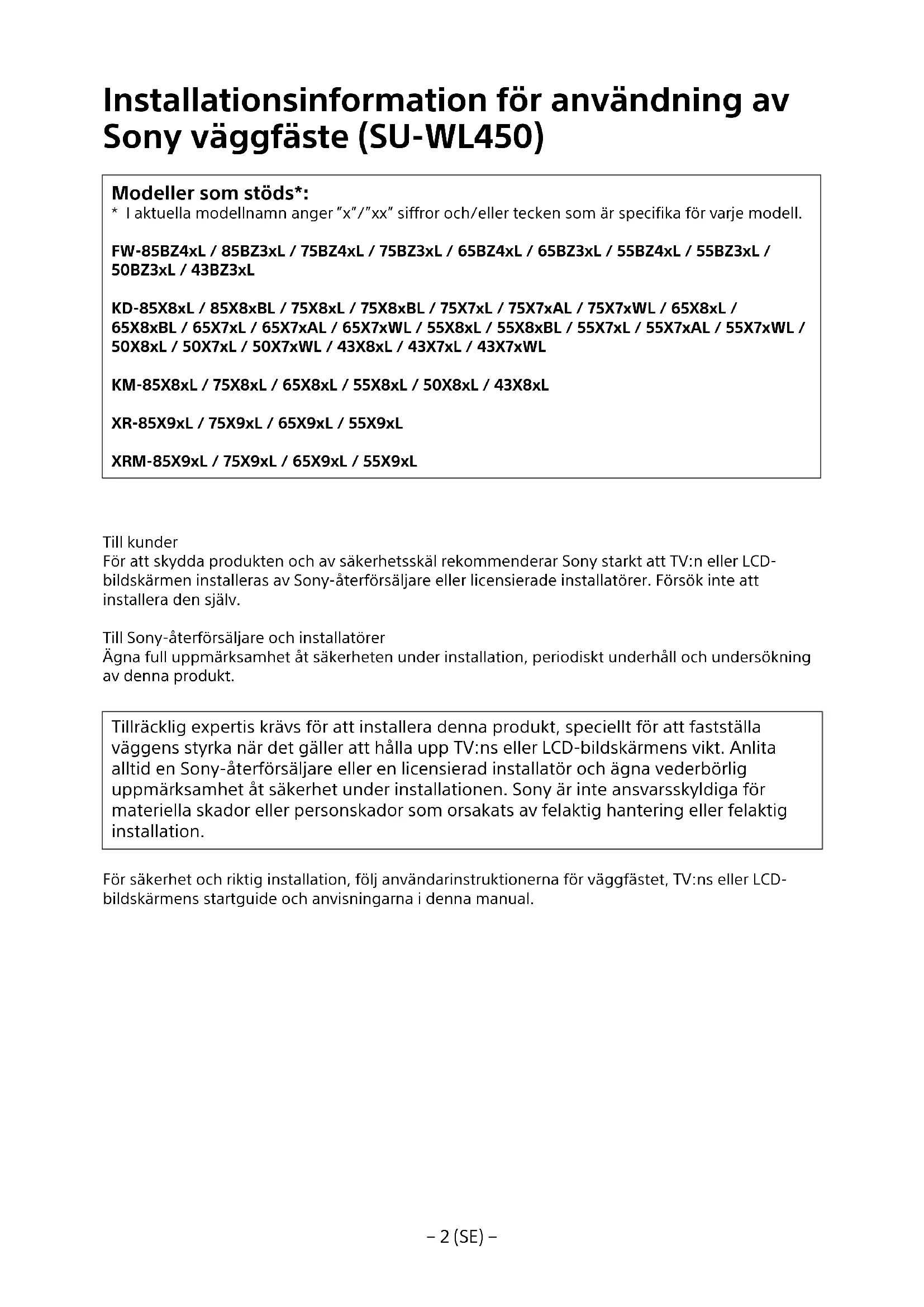

Installationsinformation för användning av Sony väggfäste (SU-WL450)

Modeller som stöds\*:

* I aktuella modellnamn anger "x"/"xx" siffror och/eller tecken som är specifika för varje modell.

FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL / 65BZ4xL / 65BZ3xL / 55BZ4xL / 55BZ3xL / 50BZ3xL / 43BZ3xL

KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL / 65X8xL / 65X8xBL / 65X7xL / 65X7xAL / 65X7xWL / 55X8xL / 55X8xBL / 55X7xL / 55X7xAL / 55X7xWL / 50X8xL / 50X7xL / 50X7xWL / 43X8xL / 43X7xL / 43X7xWL

För att skydda produkten och av säkerhetsskäl rekommenderar Sony starkt att TV:n eller LCD-bildskärmen installeras av Sony-återförsäljare eller licensierade installatörer. Försök inte att installera den själv.

Till Sony-återförsäljare och installatörer

Ägna full uppmärksamhet åt säkerheten under installation, periodiskt underhåll och undersökning av denna produkt.

Tillräcklig expertis krävs för att installera denna produkt, speciellt för att fastställa väggens styrka när det gäller att hålla upp TV:ns eller LCD-bildskärmens vikt. Anlita alltid en Sony-återförsäljare eller en licensierad installatör och ägna vederbörlig uppmärksamhet åt säkerhet under installationen. Sony är inte ansvarsskyldiga för materiella skador eller personskador som orsakats av felaktig hantering eller felaktig installation.

För säkerhet och riktig installation, följ användarinstruktionerna för väggfästet, TV:ns eller LCD-bildskärmens startguide och anvisningarna i denna manual.

Väggfäste

Om säkerhet

Tack för att du valt denna produkt.

Till kunder

Montera TV:n eller LCD-bildskärmen på väggen

WARNING

INSTALLATION MÅSTE UTFÖRAS AV KUNNIGA PERSONER

Denna produkt bör endast installeras av en kunnig installatör som är utbildad i att avgöra om väggen håller för TV:ns eller LCD-bildskärmens vikt. Det kan hända att TV:n eller LCD-bildskärmen faller i golvet och orsakar allvarlig skada om den inte säkras ordentligt under installationen. Sony är inte ansvarigt för eventuella person- eller materialskador som orsakats av felaktig hantering eller felaktig installation, eller av att annat än den specificerade produkten installerats. Dina eventuella lagenliga rättigheter påverkas inte.

Till Sony-återförsäljare

Installationen av denna produkt kräver att du har tillräckliga kunskaper. För att du ska kunna göra den här installationen säker måste du ta del av informationen i den här bruksanvisningen. Sony kan inte hållas ansvarigt för eventuella skador eller personskador som orsakats av felaktig användning eller felaktig installation. Vänligen ge denna manual till kunden efter utförd installation.

I den här bruksanvisningen finns instruktioner för hur produkten används samt information om sådant som du bör känna till för att undvika olyckor. Det är ditt ansvar att noggrant läsa igenom, förstå och följa alla anvisningar i denna bruksanvisning. Underlätenhet att göra det kan resultera i allvarlig personskada eller skada på egendom, och kan upphåva garantin. Behåll denna manual för framtida bruk.

Produkter från Sony är utformade med tanke på säkerhet. Om produkterna emellertid används felaktigt kan det leda till allvarliga personskador till följd av brand, elstötar eller av att produkten vält eller fallit ned. Förebygg sådana olyckor genom att inte åsidosätta säkerheten.

SE UPP

Angivna produkter

Detta väggfäste är tillverkat för att användas tillsammans med passande TV-apparater eller LCD-bildskärmar. Se respektive referensmaterial för varje TV eller LCD-bildskärm för att se om detta väggfäste kan användas.

Till kunder

WARNING

Om följande säkerhetsföreskrifter inte följs kan det leda till allvarliga personskador eller dödsfall som följd av brand, elektriska stötar, att produkten välter eller faller ner.

Överlåt installationen till behörig personal och se till att små barn inte befinner sig i närheten när installationen utförs.

Om väggfästet eller TV:n eller LCD-bildskärmen inte installeras på rätt sätt kan följande olyckor ske. Se till att installationen utförs av behörig personal.

• TV:n eller LCD-bildskärmen kan falla ner och orsaka allvarliga skador som skrapsår eller benbrott.
• Om väggen där väggfästet monteras inte är stabil, jämn eller lodrät mot golvet, kan enheten lossna och orsaka skador på person och/eller egendom. Väggen skall vara stark nog att klara en vikt på minst fyra gånger TV:ns eller LCD-bildskärmens vikt.
  (Mer information om vikten finns i referensmaterialet till TV:n eller LCD-bildskärmen.)
• Om inte installationen av väggfästet sitter stabilt kan enheten lossna och orsaka skador på person och/eller egendom.

Överlåt förflyttning eller nedmontering av TV:n eller LCD-bildskärmen till behörig person.

Om obehöriga personer transporterar eller monterar ner TV:n eller LCD-bildskärmen kan den falla och orsaka allvarliga person- eller egendomsskador. Det krävs två eller fler personer (tre eller fler personer för 189,3 cm (75 tum) eller större TV eller LCD-bildskärm) för att bära en stor TV eller LCD-bildskärm (utom Egypten).

Det krävs två eller fler personer (tre eller fler personer för 75 tum (189,3 cm) eller större TV eller LCD-bildskärm) för att bära en stor TV eller LCD-bildskärm (endast Egypten).

Ta inte ur några skruvar etc. efter att TV:n eller LCD-bildskärmen monterats.

Det kan leda till att TV:n eller LCD-bildskärmen faller ner och orsakar allvarliga person- eller egendomsskador.

Modifiera inte väggfästets olika delar.

Då kan väggfästet lossna och orsaka skador på person och/eller egendom.

Montera ingen annan utrustning än den specificerade produkten.

Detta väggfäste är tillverkat enbart för användning tillsammans med angiven produkt. Om du använder det för montering av annan utrustning kan det lossna eller gå sönder och orsaka skador på person eller egendom.

Utsätt inte väggfästet för annan belastning än den från TV:n eller LCD-bildskärmen.

Skaka inte TV:n eller LCD-bildskärmen åt vänster/höger, uppåt/nedåt.

Det kan leda till att TV:n eller LCD-bildskärmen faller ner och orsakar allvarliga person- eller egendomsskador.

Luta dig inte mot eller häng på TV:n eller LCD-bildskärmen.

Luta dig inte mot eller häng på TV:n eller LCD-bildskärmen eftersom den kan falla ner på dig och orsaka allvarlig skada.

SE UPP

Om du inte efterföljer följande säkerhetsföreskrifter finns det risk för personskador eller skador på egendom.

- Förvara oanvända delar på en säker plast för framtida användning. Håll borta från barn.

Hantera enheten försiktig när du rengör den eller utför underhåll.

Tyng inte onödigt mycket på TV:ns eller LCD-bildskärmens ovensida. Det kan leda till att TV:n eller LCD-bildskärmen faller ner och orsakar allvarliga person- eller egendomsskador.

• Om du använder TV:n eller LCD-bildskärmen monterad på väggfästet under en längre tid, finns det risk att väggen bakom eller ovanför TV:n eller LCD-bildskärmen missfärgas eller att tapeten lossnar, beroende på väggmaterialet.
• Om du tar bort väggfästet från väggen efter installationen finns skruvhålen kvar i väggen.
• Använd inte väggfästet på platser som är utsatta för mekanisk vibration.

Installera väggfästet

Till Sony-återförsäljare

WARNING

Följande instruktioner gäller bara för Sony-återförsäljare. Läs ovanstäende säkerhetsföreskrifter noga och släpp aldrig tanken på säkerheten, vare sig under installation, underhåll eller kontroll av den här produkten.

Installera inte väggfästet på en yta där TV:ns eller LCD-bildskärmens hörn eller sidor skjuter ut från väggen.

Installera inte väggfästet på en yta, till exempel en pelare, där TV:ns eller LCD-bildskärmens hörn eller sidor skjuter ut från väggen. Om en person eller ett föremål räkar slå emot TV:ns eller LCD-bildskärmens utskjutande delar kan det leda till allvarlig person- eller egendomsskada.

Installera inte TV:n eller LCD-bildskärmen över eller under en luftkonditioneringsanläggning.

Om TV:n eller LCD-bildskärmen utsätts för vattenläckage eller luftströmmar från en luftkonditioneringsanläggning under en längre tid kan det leda till brand, elektriska stötar eller funktionsstörning hos TV:n eller LCD-bildskärmen.

Följ anvisningarna i den här bruksanvisningen noga så att monteringen av väggfästet uppfyller säkerhetskraven.

Om någon av skruvarna sitter löst eller lossnar kan väggfästet lossna och orsaka skador på person eller egendom. Se till att du använder rätt skruv för väggmaterialet och skruva fast enheten ordentligt med minst fyra skruvar på 8 mm i diameter (eller motsvarande).

Följ anvisningarna i den här bruksanvisningen så att de medföljande skruvarna och monteringsdetaljerna blir använda på rätt sätt. Om du använder ersättningsdetaljer kan TV:n eller LCD-bildskärmen falla ner och orsaka personskador eller skador på TV:n eller LCD-bildskärmen.

Se till att fästet monteras ihop korrekt enligt instruktionerna i bruksanvisningen.

Om någon av skruvarna sitter löst eller lossnat helt, kan TV:n eller LCD-bildskärmen lossna och orsaka personskador eller skador på TV:n eller LCD-bildskärmen.

Fäst och dra åt skruvarna på den plats där de är avsedda att sitta.

I annat fall kan TV:n eller LCD-bildskärmen falla ner och orsaka personskador eller skador på TV:n eller LCD-bildskärmen.

Utsätt inte TV:n eller LCD-bildskärmen för stötar vid installationen.

Om TV:n eller LCD-bildskärmen utsätts för stötar kan den falla ner eller gå sönder. Detta kan orsaka personskador.

Installera TV:n eller LCD-bildskärmen på en vägg som är både lodrät och slät.

Annars kan TV:n eller LCD-bildskärmen falla ner och orsaka personskador.

När TV:n eller LCD-bildskärmen installerats på rätt sätt fäster du kablarna ordentligt.

Om personer eller föremål trasslar in sig i kablarna kan det orsaka personskador eller skador på TV:n eller LCD-bildskärmen.

Se till att inte nätkabeln eller anslutningskabeln kommer i kläm.

Om nätkabeln eller anslutningskabeln kläms mellan enheten och väggen, eller böjs och vrids med våld, kan de inre ledarna i kablarna friläggas, vilket kan leda till kortslutning eller strömavbrott. Det kan i sin tur leda till brand eller elektrisk stöt.

Skruvarna som behövs för att skruva fast väggfästet på väggen medföljer ej.

Skruva fast väggfästet med skruvar som är avpassade efter väggmaterialet och väggens struktur.

Innan du börjar

- De bilder av TV-apparater och LCD-bildskärmar som visas i denna manual är exempel avsedda att förtydliga anvisningarna. Det kan därför hända att bilderna skiljer sig från den aktuella TV:ns eller LCD-bildskärmens verkliga utseende.

Vad är din vägg byggd av?

Kontrollera först vilken typ av vägg TV:n eller LCD-bildskärmen ska installeras på.

Gipsvägg med träreglar

• Maximal tjocklek för gipsvägg: 16 mm.
• Säkerställ att storleken av träreglarna är minst 51 mm × 102 mm för vanlig installation eller 38 mm × 89 mm för nominell installation.

• Montera väggfästet direkt på den massiva betongväggen.
• Säkerställ att betongväggen är minst 203 mm tjock.
• Säkerställ att storleken av varje betongblock är minst 203 mm × 203 mm × 406 mm.

Kontrollera delarna

Medföljer SU-WL450

- Kontrollera så att alla delar medföljer.

- Följande delar används inte till alla modeller.

D Skruv (+PSW 4 × 20)med bussning (×2)	G Bussning (20) (M4)(×2)	H Skruv (+PSW 4 × 20)(×2)	M Bussning (M4) (×2)
N Skruv (+PSW 4 × 50)(×2)[IMAGE]

Medföljer TV:n eller LCD-bildskärmen

Väggfästanordning VS (×4)*

* Endast för begränsad region/land/modell.

Förbereda installationen

• Ha TV:ns eller LCD-bildskärmens referensmaterial och startguide till hands före installation.
• Kontrollera din TV:s eller LCD-bildskärms monteringsplats.
• Förbered minst fyra skruvar med en diameter på 8 mm och en skruv med en diameter på 5 mm eller liknande (medföljer ej). Välj skruvar som är lämpliga för väggmaterialet.
  • Förbered följande verktyg:

*1		5,5 mm 10 mm
*2 *3		1,5 N·m{15 kgf·cm}	1,5 N·m{15 kgf·cm}
	*2	8 mm × 60 mm 5 mm
*4

*1 Endast för gipsvägg med träreglar

*2 Endast för betongvägg eller betongblock
*3 Beroende på modeller
*4 Endast för TV eller LCD-bildskärm som är 189,3 cm (75 tum) eller större (utom Egypten) Endast för TV eller LCD-bildskärm som är 75 tum (189,3 cm) eller större (endast Egypten)

Montera väggfästet på väggen

1 Välj installationsplats.

Kontrollera att väggen är stor nog för TV:n eller LCD-bildskärmen och att den är stark nog för en vikt som är fyra gånger TV:ns eller LCD-bildskärmens vikt.

Se TV:ns eller LCD-bildskärmens referensmaterial avseende TV:ns eller LCD-bildskärmens vikt.

Obs!

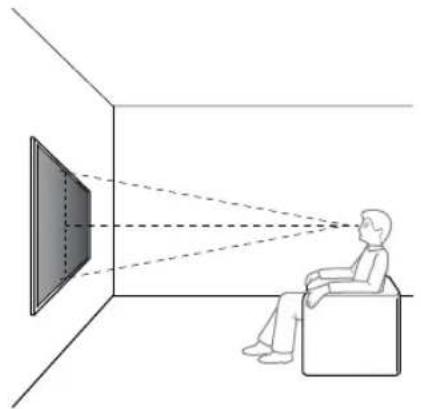

• När TV:n eller LCD-bildskärmen monteras på väggen lutar TV:ns eller LCD-bildskärmens övre sida något framåt.
• Vi rekommenderar att du kontrollerar placeringen av TV:n eller LCD-bildskärmen i visningsmiljön.

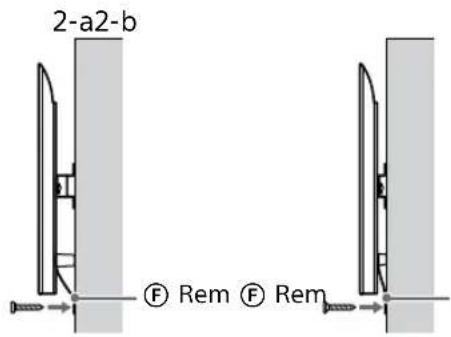

2 Välj typ av väggmontering enligt nedan.

2-a: Standardmontering

2-b: Väggnära montering

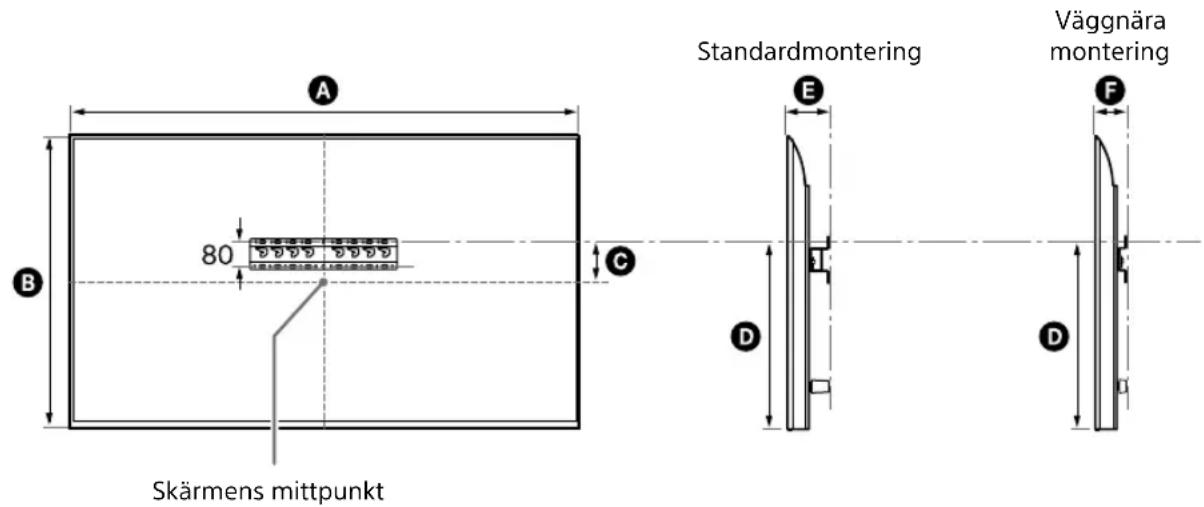

- Se "Mått för montering av väggfäste på väggen" på sidan 19.

WARNING

- När 2-b väljs är åtkomst till uttagen på baksidan begränsad.

3 Om standardmontering (2-a) är valt:

Montera basadapter ① med skruv (+PSW 4 × 10) Ⓙ i bas (20) Ⓐ.

- Se "Monteringsplats för basadapter ①" på sidan 21.

Om väggnära montering (2-b) är valt:

Hoppa över denna punkt.

4 Avgör var skruvarna ska sitta vid montering av basen (20) Ⓐ.

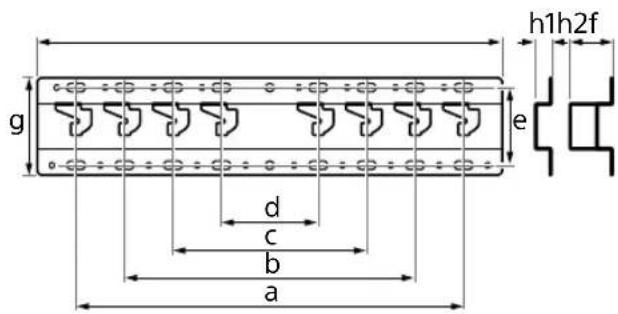

• Se "Specifikationer" på sidan 18.

WARNING

• Försäkra dig om att väggen där TV:n eller LCD-bildskärmen skall monteras är tillräckligt stark. Förstärk väggen ordentligt om så behövs.
• Den vägg som TV:n eller LCD-bildskärmen ska monteras på måste vara stark nog att bära en vikt på minst fyra gånger TV:ns eller LCD-bildskärmens vikt. (Mer information om vikten finns i referensmaterialet till TV:n eller LCD-bildskärmen.)

Om standardmontering (2-a) är valt:

Använd hållägena på basadapter ①.

Ex.: Markering av plats "a" för montering i bas (20) Ⓐ

Om väggnära montering (2-b) är valt:

Ex.: Markering av plats "a" för montering i bas (20) Ⓐ

5 Borra ledhål i de markeringar du gjort.

Se till att den plats på väggen där hålen ska borras håller för en vikt som är minst fyra gånger TV:ns eller LCD-bildskärmens vikt.

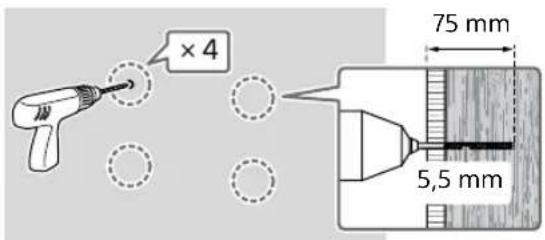

Borrning i gipsvägg med träreglar:

×4 75 mm 5,5 mm

Obs!

- Pilothål måste borras till ett djup av 75 mm med en borrspets som är 5,5 mm i diameter.

Borrning i massiv betong eller betongblock:

×4 75 mm 10 mm

6 Installera basen (20) Ⓐ på väggen med lämpliga skruvar (medföljer ej).

Obs!

• Förbered minst fyra skruvar med en diameter på 8 mm eller liknande (medföljer ej).
• Använd ett vattenpass för att kontrollera att basen (20) Ⓐ sitter horisontalt.

Om standardmontering (2-a) är valt:

Sätt fyra skruvar i hålen för basadapter ① med bas (20) Ⓐ.

Ex.: Montering av bas (20) Ⓐ på plats "a"

Om väggnära montering (2-b) är valt:

Ex.: Montering av bas (20) Ⓐ på plats "a"

7 FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL endast Markera installationsplatsen på väggen.

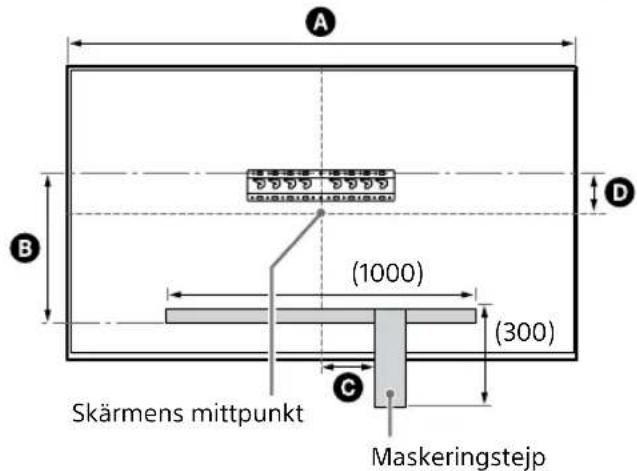

Använd maskeringstejp etc. (medföljer ej) för att markera TV:ns eller LCD-bildskärmens läge nära bas- (20) Ⓐ eller basadaptern Ⓔ.

- Se "Väggmärkning för TV:ns eller LCD-bildskärmens installationsplats" på sidan 22.

Förutom FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

Hoppa över denna punkt.

Förbered installationen av TV:n eller LCD-bildskärmen

Obs!

- Var noga med att förvara de borttagna skruvarna och oanvända delarna på en säker plats och håll dem borta från barn.

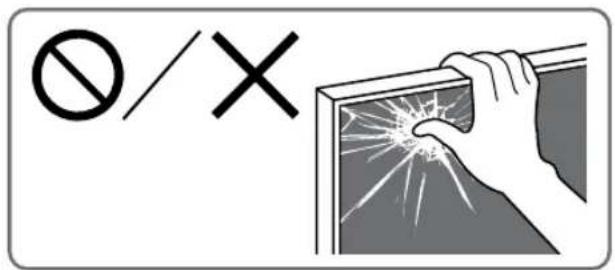

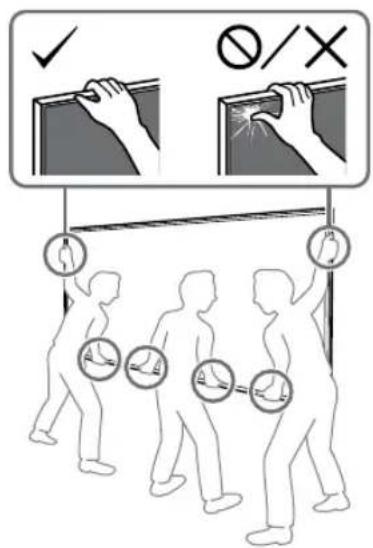

∅/X

Montera TV:n eller LCD-bildskärmen på väggen ur kartongen\*

* Endast för begränsad region/land/modell.

FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L endast

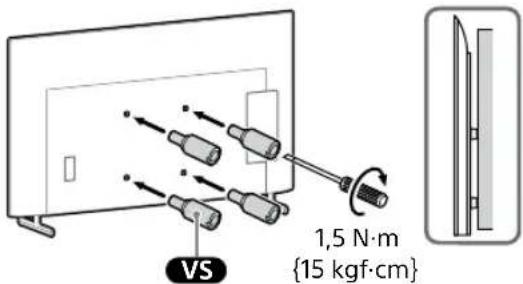

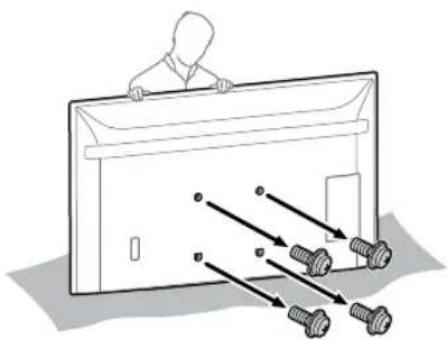

1 Ta bort skruvarna från TV:ns eller LCD-bildskärmens baksida.

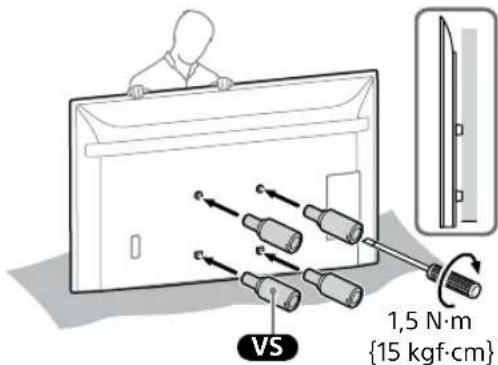

2 Fäst väggfästanordningen VS (medföljer TV:n eller LCD-bildskärmen) mot TV:ns eller LCD-bildskärmens baksida (för att få den parallell med väggen).

VS 1,5 N·m {15 kgf·cm}

Obs!

- Se till att dra åt väggfästanordningen VS vid montering på TV:n eller LCD-bildskärmen. Använd endast en spårskruvmejsel till att montera väggfästanordningen VS . Användning av ett annat verktyg kan resultera i för hård åtdragning av väggfästanordningen VS och skada TV:n eller LCD-bildskärmen.

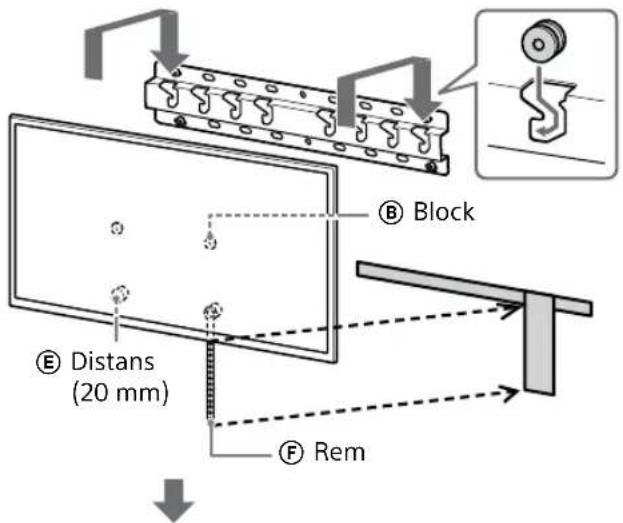

3 Fäst monteringsdetaljerna för väggfästet. Kontrollera monteringsdetaljerna enligt "Medföljer SU-WL450" under "Kontrollera delarna" på sidan 6.

Obs!

- Fäst monteringsdetaljerna ordentligt med skruvar. - Om du använder en elektrisk skruvdragare ska du ställa in vridmomentet på cirka 1,5 N·m {15 kgf·cm}.

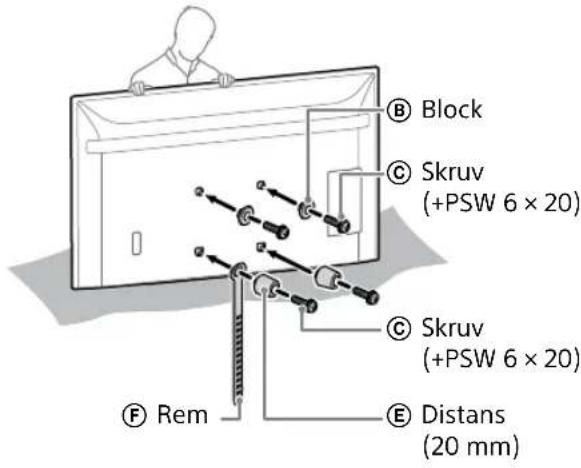

Om standardmontering (2-a) är valt:

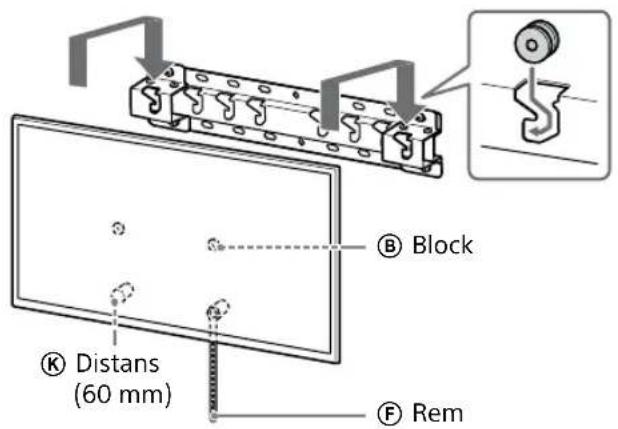

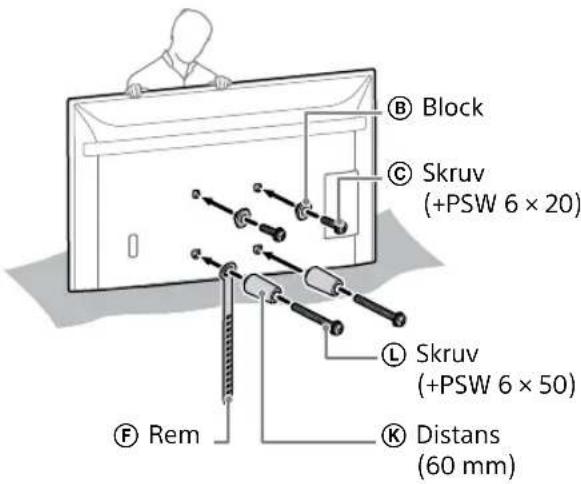

Om väggnära montering (2-b) är valt:

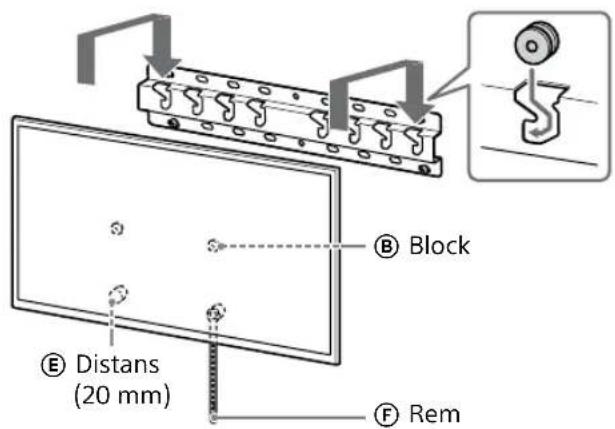

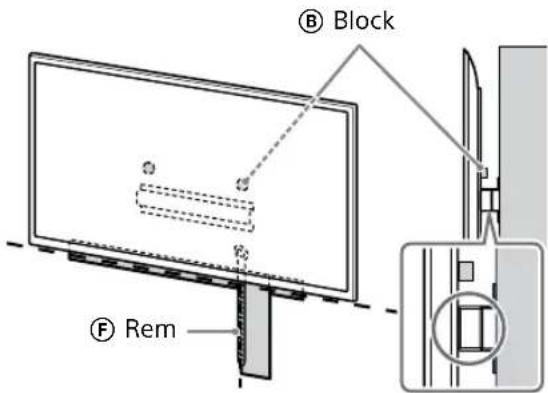

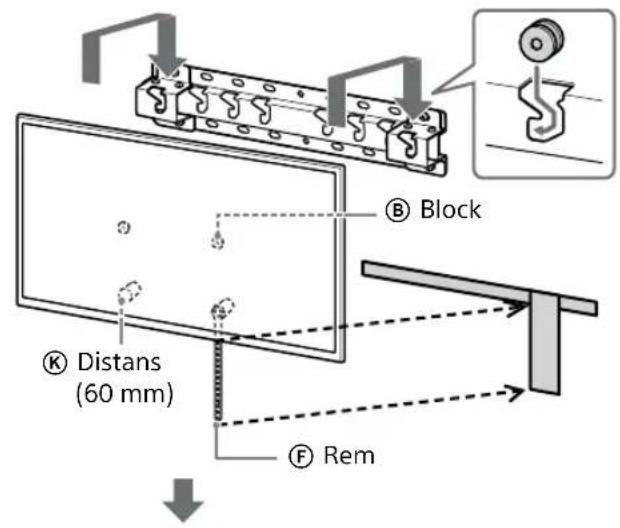

Block Skruv (+PSW 6 × 20) Skruv (+PSW 6 × 20) Rem Distans (20 mm)

4 Anslut nödvändiga kablar till TV:n eller LCD-bildskärmen.

Se till så att du ansluter kablarna innan du monterar TV:n eller LCD-bildskärmen på väggen. Det går inte att ansluta kablarna när TV:n eller LCD-bildskärmen är monterad.

Obs!

- Anlita en behörig montör för att utföra kabeldragningen i väggen.

- BBunta ihop anslutningskablarna för att förhindra att de trampas på före väggmontering.

Montera TV:n eller LCD-bildskärmen på väggen från bordsstativet\*

* Endast för begränsad region/land/modell.

1 Fäst bordsstativet så att TV:n eller LCD-bildskärmen kan stå.

- Se TV:ns eller LCD-bildskärmens startguide.

2 Ta bort skruvarna från TV:ns eller LCD-bildskärmens baksida.

3 Fäst väggfästanordningen VS (medföljer TV:n eller LCD-bildskärmen) mot TV:ns eller LCD-bildskärmens baksida (för att få den parallell med väggen).

VS 1,5 N·m {15 kgf·cm}

Obs!

- Se till att dra åt väggfästanordningen VS vid montering på TV:n eller LCD-bildskärmen. Använd endast en spårskruvmejsel till att montera väggfästanordningen VS. Användning av ett annat verktyg kan resultera i för hård åtdragning av väggfästanordningen VS och skada TV:n eller LCD-bildskärmen.

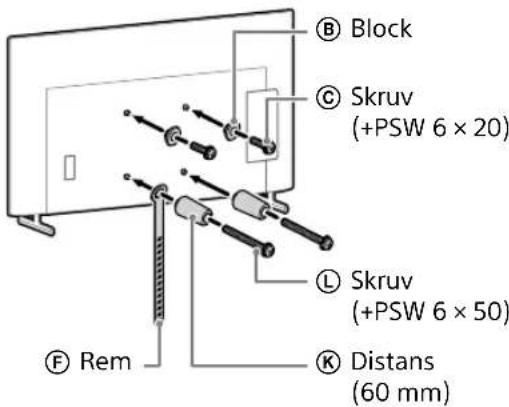

4 Fäst monteringsdetaljerna för väggfästet. Kontrollera monteringsdetaljerna enligt "Medföljer SU-WL450" under "Kontrollera delarna" på sidan 6.

Obs!

- Fäst monteringsdetaljerna ordentligt med skruvar. - Om du använder en elektrisk skruvdragare ska du ställa in vridmomentet på cirka 1,5 N·m {15 kgf·cm}.

Om standardmontering (2-a) är valt:

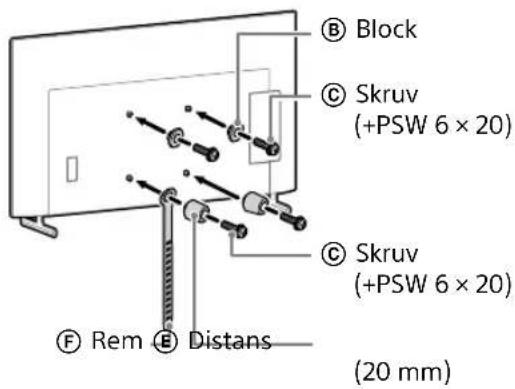

Om väggnära montering (2-b) är valt:

Block Skruv (+PSW 6 × 20) Skruv (+PSW 6 × 20) Rem Distans (20 mm)

5 Anslut nödvändiga kablar till TV:n eller LCD-bildskärmen.

Se till så att du ansluter kablarna innan du monterar TV:n eller LCD-bildskärmen på väggen. Det går inte att ansluta kablarna när TV:n eller LCD-bildskärmen är monterad.

Obs!

• Anlita en behörig montör för att utföra kabeldragningen i väggen.
• Bunta ihop anslutningskablarna för att förhindra att de trampas på före väggmontering.

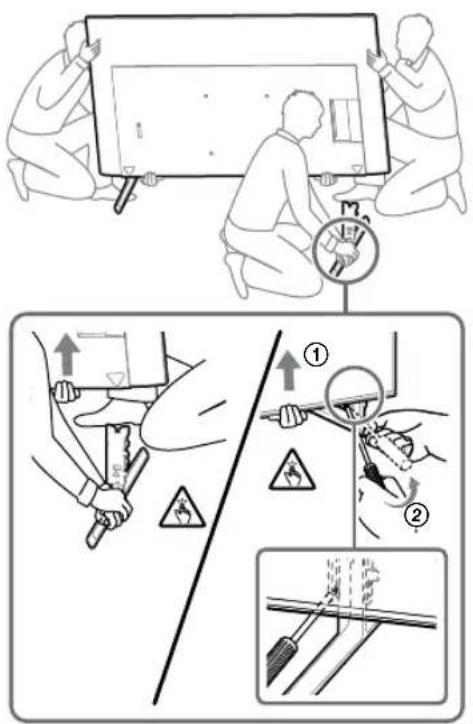

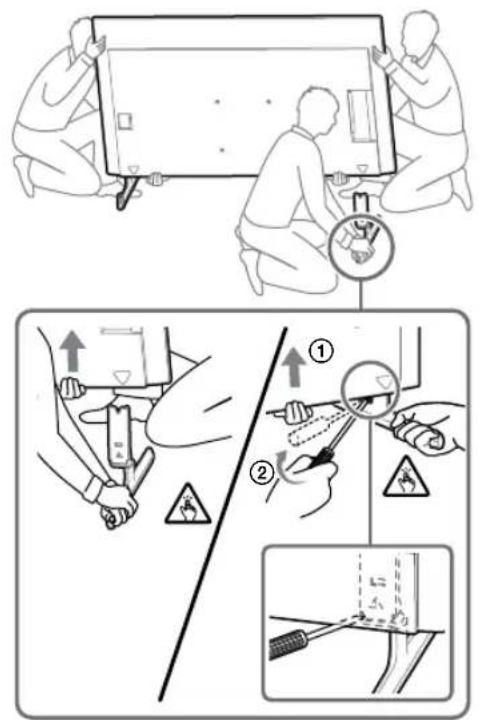

6 Ta loss bordsstativet från TV:n eller LCD-bildskärmen.

Bilden nedan visar ett exempel på tillvägagångssätt.

Förutom FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X85L / 75X78AL / 75X77L / 75X75WL / 65X85L / 65X85BL / 65X78AL / 65X77L / 65X75WL / 55X85L / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL, KM-75X85L / 65X85L / 55X85L, XR-85X90L / 75X90L / 65X90L / 55X90L, XRM-85X90L / 75X90L / 65X90L / 55X90L

- Avlägsna en sida av bordsstativet åt gången. Håll ett fast och säkert tag om bordsstativet med båda händerna medan de andra personerna lyfter upp TV:n eller LCD-bildskärmen.

- Upprepa föregående steg och avlägsna den andra sidan av bordsstativet.

FW-85BZ40L / 85BZ35L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L, KD-75X78AL / 75X77L / 75X75WL / 65X78AL / 65X77L / 65X75WL / 55X78AL / 55X77L / 55X75WL / 50X77L / 50X75WL / 43X77L / 43X75WL endast

- Avlägsna en sida av bordsstativet åt gången. Håll ett fast och säkert tag om bordsstativet med båda händerna medan de andra personerna lyfter upp TV:n eller LCD-bildskärmen.

- Upprepa föregående steg och avlägsna den andra sidan av bordsstativet.

KD-75X85L / 65X85L / 65X85BL / 55X85L, KM-75X85L / 65X85L / 55X85L endast

- Avlägsna en sida av bordsstativet åt gången. Håll ett fast och säkert tag om bordsstativet med båda händerna medan de andra personerna lyfter upp TV:n eller LCD-bildskärmen.

- Upprepa föregående steg och avlägsna den andra sidan av bordsstativet.

- Avlägsna en sida av bordsstativet åt gången. Håll ett fast och säkert tag om bordsstativet med båda händerna medan de andra personerna lyfter upp TV:n eller LCD-bildskärmen.

- Upprepa föregående steg och avlägsna den andra sidan av bordsstativet.

Obs!

• Tre eller fler personer krävs för att ta loss bordsstativet.
• Var försiktig så att ni inte tar i med för hård kraft medan ni tar loss bordsstativet från TV:n eller LCD-bildskärmen eftersom det kan orsaka att TV:n eller LCD-bildskärmen faller och resultera i personskada eller fysisk skada på TV:n eller LCD-bildskärmen.
• Var försiktiga vid hantering av bordsstativet för att undvika skada på TV:n eller LCD-bildskärmen.
• Var försiktig när du lyfter TV:n eller LCD-bildskärmen när bordsstativet lossats, eftersom bordsstativet kan välta och orsaka personskador.

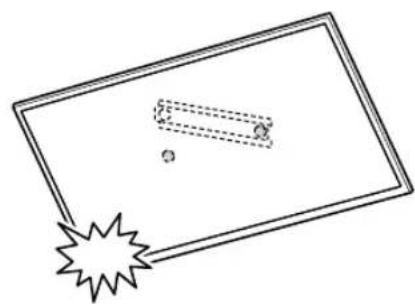

• Var försiktig när du tar bort bordsstativ från TV:n eller LCD-bildskärmen för att hindra den från att ramla och skada ytan som TV:n eller LCD-bildskärmen sitter på.

Montera TV:n eller LCD-bildskärmen på väggen

FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL endast

WARNING

- Det krävs två eller fler personer (tre eller fler personer för 189,3 cm (75 tum) eller större TV eller LCD-bildskärm) för att bära en stor TV eller LCD-bildskärm (utom Egypten).

Det krävs två eller fler personer (tre eller fler personer för 75 tum (189,3 cm) eller större TV eller LCD-bildskärm) för att bära en stor TV eller LCD-bildskärm (endast Egypten).

• Angående placering av blocken Ⓑ som ska hänga på basen (20) Ⓐ eller basadaptern Ⓘ hänvisas till "Monteringsplats för basadapter Ⓔ" på sidan 21.
• Se till att baksidan av TV:n eller LCD-bildskärmen berör basen- (20) Ⓐ eller basadaptern Ⓞ när du håller TV:n eller LCD-bildskärmen.

Obs!

• Håll TV:n eller LCD-bildskärmen säkert med båda händerna och tillse att remmen Ⓖ och basen på TV:n eller LCD-bildskärmen justeras till maskeringstejpen.

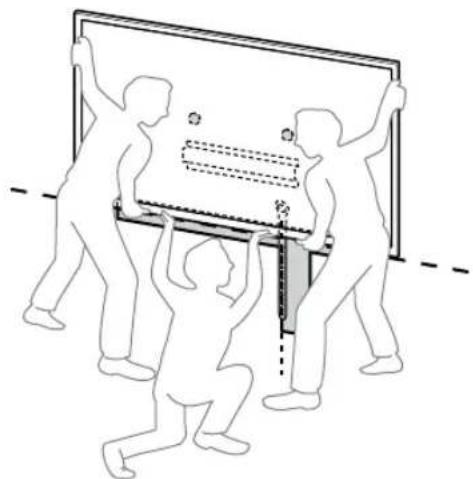

• Bär TV:n eller LCD-bildskärmen med tre personer och personen framför TV:n eller LCD-bildskärmen guidar de andra för att justera läget.

- Ta stor omsorg när du installerar TV:n eller LCD-bildskärmen på väggen särskilt för den person som stöder TV:n eller LCD-bildskärmen underifrån, TV-apparaten eller LCD-bildskärmen kan välta och orsaka allvarliga personskador eller t.o.m. döden.

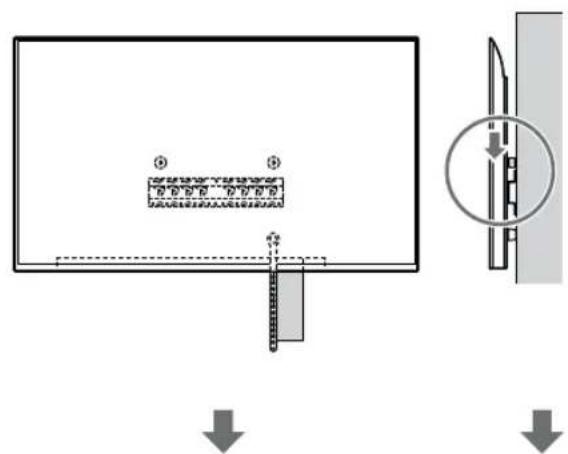

• Låt TV:n eller LCD-bildskärmen försiktigt glida ner och häng block Ⓑ fästa till baksidan på TV:n eller LCD-bildskärmen till basen (20) Ⓐ eller basadaptern Ⓘ, och tillse att formen på hålen bekräftas.
• När TV:n eller LCD-bildskärmen har monterats på väggen ska man kontrollera att blocken Ⓑ är ordentligt fästa i basen (20) Ⓐ eller basadaptern Ⓘ.
• Frigör båda händerna sakta för att säkerställa att TV:n eller LCD-bildskärmen inte faller ner.

- Efter montering av TV:n eller LCD-bildskärmen på väggen, ta bort maskeringstejpen mm. från väggen.

Om standardmontering (2-a) är valt:

Om väggnära montering (2-b) är valt:

Block Distans (20 mm) Rem

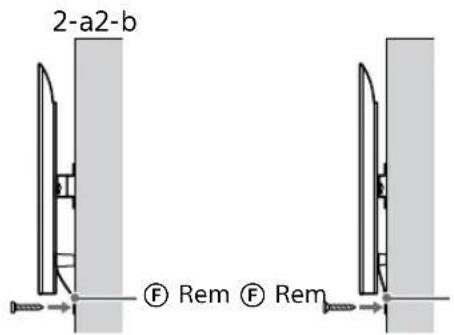

3 Förhindra att TV:ns eller LCD-bildskärmens nedre del flyttar sig.

- Spänn åt remmen Ⓕ och fäst den ordentligt i väggen.

2-a2-b ⑤ Rem ⑤ Rem

- Använd en skruv på 5 mm i diameter eller liknande (medföljer ej).

Obs!

- Försök dra TV:ns eller LCD-bildskärmens nedre del mot dig för att se till att den inte rör sig. Om TV:n rör sig sitter den inte fast som den ska och remmen Ⓓ måste dras åt ytterligare.

Förutom FW-85BZ4xL / 85BZ3xL / 75BZ4xL / 75BZ3xL, KD-85X8xL / 85X8xBL / 75X8xL / 75X8xBL / 75X7xL / 75X7xAL / 75X7xWL, KM-85X8xL / 75X8xL, XR-85X9xL / 75X9xL, XRM-85X9xL / 75X9xL

WARNING

- Det krävs två eller fler personer (tre eller fler personer för 189,3 cm (75 tum) eller större TV eller LCD-bildskärm) för att bära en stor TV eller LCD-bildskärm (utom Egypten).

Det krävs två eller fler personer (tre eller fler personer för 75 tum (189,3 cm) eller större TV eller LCD-bildskärm) för att bära en stor TV eller LCD-bildskärm (endast Egypten).

• Angående placering av blocken Ⓑ som ska hänga på basen (20) Ⓐ eller basadaptern Ⓘ hänvisas till "Monteringsplats för basadapter Ⓔ" på sidan 21.
• Se till att baksidan av TV:n eller LCD-bildskärmen berör basen- (20) Ⓐ eller basadaptern Ⓛ när du håller TV:n eller LCD-bildskärmen.

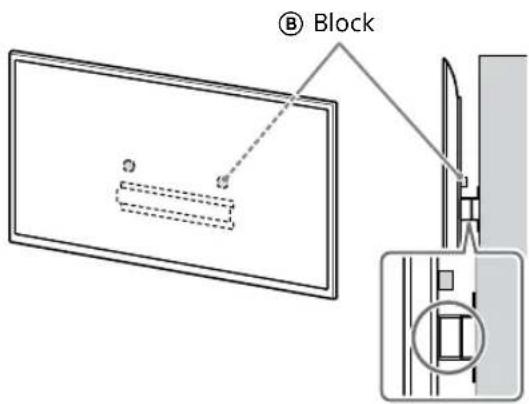

⑧ Block

Obs!

- Håll TV:n eller LCD-bildskärmen säkert med båda händerna.

2 Montera TV:n eller LCD-bildskärmen på basen (20) Ⓐ eller basadaptern Ⓘ.

• Låt TV:n eller LCD-bildskärmen försiktigt glida ner och häng block Ⓑ fästa till baksidan på TV:n eller LCD-bildskärmen till basen (20) Ⓐ eller basadaptern Ⓘ, och tillse att formen på hålen bekräftas.
• När TV:n eller LCD-bildskärmen har monterats på väggen ska man kontrollera att blocken Ⓑ är ordentligt fästa i basen (20) Ⓐ eller basadaptern Ⓘ.
• Frigör båda händerna sakta för att säkerställa att TV:n eller LCD-bildskärmen inte faller ner.

Om standardmontering (2-a) är valt:

Om väggnära montering (2-b) är valt:

Block Distans (20 mm) Rem

3 Förhindra att TV:ns eller LCD-bildskärmens nedre del flyttar sig.

- Spänn åt remmen Ⓕ och fäst den ordentligt i väggen.

2-a2-b F Rem F Rem

- Använd en skruv på 5 mm i diameter eller liknande (medföljer ej).

Obs!

- Försök dra TV:ns eller LCD-bildskärmens nedre del mot dig för att se till att den inte rör sig. Om TV:n rör sig sitter den inte fast som den ska och remmen Ⓓ måste dras åt ytterligare.

Kontrollera att installationen har slutförts

Kontrollera följande punkter.

• Att blocken Ⓑ hänger ordentligt på basen (20) Ⓐ eller basadaptern Ⓘ.
• Sladden och kabeln inte har vridits eller kommit i kläm.
• Remmen Ⓕ är åtdragen och inte hänger slappt.

WARNING

- Felaktig placering av nätkabeln etc. leda till brand eller elektriska stötar till följd av en kortslutning. Av säkerhetsskäl är det viktigt att du kontrollerar att installationen har slutförts.

Övrig information

Ta bort TV:n eller LCD-bildskärmen genom att utföra installationsförfarandet i omvänd ordning.

- Det krävs två eller fler personer (tre eller fler personer för 189,3 cm (75 tum) eller större TV eller LCD-bildskärm) för att bära en stor TV eller LCD-bildskärm (utom Egypten).

Det krävs två eller fler personer (tre eller fler personer för 75 tum (189,3 cm) eller större TV eller LCD-bildskärm) för att bära en stor TV eller LCD-bildskärm (endast Egypten).

Specifikationer

g e h1h2f d c b a

Mått: (Ca.) [mm]

h1 : 20 (för väggnära montering, 2-b)
h2 : 60 (för standardmontering, 2-a)

Vikt (endast bas): (Ca.) [kg]

0,8

Design och specifikationer kan ändras utan föregående meddelande.

Referenser

Mått för montering av väggfäste på väggen

Värdena i tabellen kan variera en aning beroende på installationen.

(mm)

Modellnamn	A	B	C	D	E	F
FW-85BZ40L / 85BZ35L / 85BZ30L	1899	1089	43 591	136 94
KD-85X81BL / 85X80LKM-85X80L	1901	1090	43 592	138 96
XR-85X90L XRM-85X90L	1891	1085	58 607	125 83
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1686	969	8 495	137 95
KD-75X85L KM-75X85L	1671	960	21 508	123 81
KD-75X81BL / 75X80L KM-75X80L	1675	962	12 493	137 95
XR-75X90L XRM-75X90L	1668	959	21 508	123 81
FW-65BZ40L / 65BZ35L / 65BZ30L KD-65X78AL / 65X77L / 65X75WL	1462	842	71	494	135	93
KD-65X85L / 65X85BL KM-65X85L	1447	832	85 505	123 81
KD-65X81BL / 65X80L KM-65X80L	1452	836	76	494	135	93
XR-65X90L XRM-65X90L	1445	831	85 505	123 81

(mm)

Modellnamn	A	B	C	D	E	F
FW-55BZ40L / 55BZ35L / 55BZ30LKD-55X78AL / 55X77L / 55X75WL	1243	721	133	494	135	93
KD-55X85LKM-55X85L	1228	709	146	505	122	81
KD-55X81BL / 55X80LKM-55X80L	1233	713	133	494	135	93
XR-55X90LXRM-55X90L	1225	707	146	505	122	81
FW-50BZ30LKD-50X77L / 50X75WL	1126	653	63	393	134	92
KD-50X80LKM-50X80L	1119	649	63	392	133	91
FW-43BZ30LKD-43X77L / 43X75WL	972	567	106	392	133	91
KD-43X80LKM-43X80L	964	563	111	392	133	91

Monteringsplats för basadapter ①

a b c d

Modellnamn Hakens placering
FW-85BZ40L / 85BZ35L / 85BZ30LKD-85X81BL / 85X80LKM-85X80LXR-85X90LXRM-85X90L	a
FW-75BZ40L / 75BZ35L / 75BZ30LKD-75X85L / 75X81BL / 75X80L / 75X78AL / 75X77L / 75X75WLKM-75X85L / 75X80LXR-75X90LXRM-75X90L	b
FW-65BZ40L / 65BZ35L / 65BZ30LKD-65X85L / 65X85BL / 65X81BL / 65X80L / 65X78AL / 65X77L / 65X75WLKM-65X85L / 65X80LXR-65X90LXRM-65X90L	b

Modellnamn Hakens placering
FW-55BZ40L / 55BZ35L / 55BZ30L
KD-55X85L / 55X81BL / 55X80L / 55X78AL / 55X77L / 55X75WL	b
KM-55X85L / 55X80L
XR-55X90L
XRM-55X90L
FW-50BZ30L
KD-50X80L / 50X77L / 50X75WL	c
KM-50X80L
FW-43BZ30L
KD-43X80L / 43X77L / 43X75WL	c
KM-43X80L

Väggmärkning för TV:ns eller LCD-bildskärmens installationsplats

A B (1000) (300) C Skärmens mittpunkt Maskeringstejp

(mm)

Modellnamn	A	B	C	D
FW-85BZ40L / 85BZ35L / 85BZ30L	1899 471 200 43
KD-85X81BL / 85X80LKM-85X80L	1901 472 200 43
XR-85X90L XRM-85X90L	1891 486 200 58
FW-75BZ40L / 75BZ35L / 75BZ30L KD-75X78AL / 75X77L / 75X75WL	1686 375 150 8
KD-75X85L KM-75X85L	1671 388 150 21
KD-75X81BL / 75X80L KM-75X80L	1675 373 150 12
XR-75X90L XRM-75X90L	1668 388 150 21

Paigaldusjärgne kontroll
