ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Universal Humid BOSCH

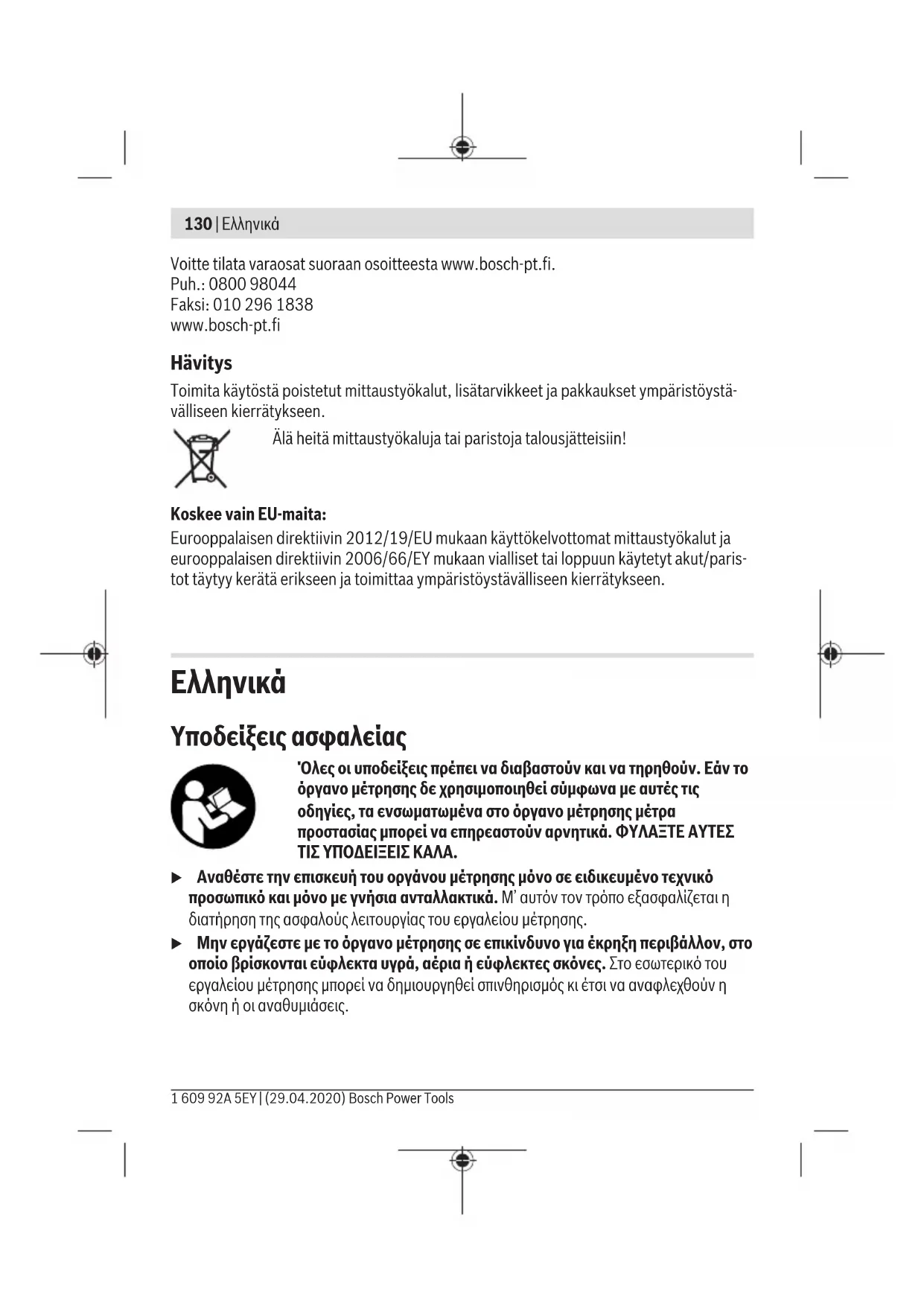

Υποδείξεις ασφαλείας Όλες οι υποδείξεις πρέπει να διαβαστούν και να τηρηθούν. Εάν το όργανο μέτρησης δε χρησιμοποιηθεί σύμφωνα με αυτές τις οδηγίες, τα ενσωματωμένα στο όργανο μέτρησης μέτρα προστασίας μπορεί να επηρεαστούν αρνητικά. ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΥΠΟΔΕΙΞΕΙΣ ΚΑΛΑ. u Αναθέστε την επισκευή του οργάνου μέτρησης μόνο σε ειδικευμένο τεχνικό προσωπικό και μόνο με γνήσια ανταλλακτικά. Μ’ αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης. u Μην εργάζεστε με το όργανο μέτρησης σε επικίνδυνο για έκρηξη περιβάλλον, στο οποίο βρίσκονται εύφλεκτα υγρά, αέρια ή εύφλεκτες σκόνες. Στο εσωτερικό του εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις. 1 609 92A 5EY | (29.04.2020) Bosch Power ToolsΕλληνικά | 131 Μη φέρετε τον μαγνήτη κοντά σε εμφυτεύματα ή άλλες ιατρικές συσκευές, όπως π.χ. βηματοδότης καρδιάς ή αντλία ινσουλίνης. Από τον μαγνήτηδημιουργείται ένα πεδίο, το οποίο μπορεί να θέσει σε κίνδυνο τη λειτουργία των εμφυτευμάτων ή των ιατρικών συσκευών. u Κρατήστε το όργανο μέτρησης μακριά από μαγνητικούς φορείς δεδομένων και μαγνητικές ευαίσθητες συσκευές. Η επίδραση των μαγνητών μπορεί οδηγήσει σε οριστική απώλεια των δεδομένων. u Χρησιμοποιείτε μόνο τις μπαταρίες, που αναφέρονται σε αυτές τις οδηγίες λειτουργίας. Μη χρησιμοποιείτε άλλες μπαταρίες τύπου κουμπιού ή μια άλλη πηγή παροχής ενέργειας. u Χειριστείτε προσεκτικά το όργανο μέτρησης, όταν έχει αφαιρεθεί το προστατευτικό κάλυμμα. Ο απρόσεκτος χειρισμός του οργάνου μέτρησης χωρίς προστατευτικό κάλυμμα μπορεί να οδηγήσει σε τραυματισμούς. u Οι μετρημένες τιμές μπορούν να αποκλίνουν από τις πραγματικές τιμές. Οι τιμές μέτρησης μπορούν να επηρεαστούν από τις επιδράσεις του περιβάλλοντος (π.χ. σκόνη ή ατμός στην περιοχή μέτρησης), τις διακυμάνσεις της θερμοκρασίας (π.χ. από αερόθερμα) καθώς και τη σύνθεση και την κατάσταση των μετρούμενων επιφανειών (π.χ. ανομοιόμορφη κατανομή της υγρασίας). Περιγραφή προϊόντος και ισχύος Χρήση σύμφωνα με τον προορισμό Το όργανο μέτρησης χρησιμεύει για τον κατά προσέγγιση καθορισμό της υγρασίας του ξύλου. Με τη μέτρηση της αντίστασης μέσω της ηλεκτρικής αγωγιμότητας του αντικειμένου μέτρησης καθορίζεται το ποσοστό της υγρασίας του. Η εμφανιζόμενη τιμή μέτρησης δίνει την υγρασία του ξύλου σε ποσοστά. Αυτή βασίζεται στην ξηρή μάζα του ξύλου. Το όργανο μέτρησης δεν είναι κατάλληλο για τον καθορισμό της υγρασίας του ξύλου των αντικειμένων μέτρησης που είναι λεπτότερα από 5mm. Το εργαλείο μέτρησης είναι κατάλληλο για χρήση και σε εσωτερικούς και σε εξωτερικούς

Το όργανο μέτρησης δεν προστατεύεται από το ψεκαζόμενο νερό ούτε από τη σκόνη. Παραδείγματα υπολογισμού Υγρασία ξύλου: Η υγρασία του ξύλου υπολογίζεται σύμφωνα με τον ακόλουθο μαθηματικό τύπο ή μπορεί να εξακριβωθεί άνετα με το διαθέσιμο όργανο μέτρησης: Bosch Power Tools 1 609 92A 5EY | (29.04.2020)132 | Ελληνικά Υγρασία ξύλου σε %=(μάζα νερού στο ξύλο / ξηρή μάζα ξύλου)x100 Περιεκτικότητα νερού του ξύλου: Η περιεκτικότητα νερού στο ξύλο υπολογίζεται σύμφωνα με τον ακόλουθο μαθηματικό

Περιεκτικότητα νερού σε %=(υγρασία ξύλου ∕ (100+υγρασία ξύλου))x100 Παράδειγμα 1: 100% υγρασία ξύλου Περιεκτικότητα νερού σε %=(100 ∕ (100+100))x100=50% Παράδειγμα 2: 50% υγρασία ξύλου σε 1kg υγρό ξύλο: Περιεκτικότητα νερού σε %=(50 ∕ (100+50))x100=33,3%, αντιστοιχεί περίπου σε 333,3g νερού. Η ξηρή μάζα του ξύλου ανέρχεται περίπου στα 666,6g. Απεικονιζόμενα στοιχεία Η αρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών. (1) Πλήκτρο On/Off/συγκράτησης (2) Πλήκτρο επιλογής για ομάδες ξύλων (3)

(4) Ένδειξη φωτοδιόδου (LED) (5)

(6) Προστατευτικό κάλυμμα (7) Κορδόνι μεταφοράς (8) Αριθμός σειράς (9) Κάλυμμα της θήκης των μπαταριών (10) Μαγνήτες στο όργανο μέτρησης (11) Μαγνήτες στο προστατευτικό κάλυμμα (12) Μεταλλικές επαφές στο προστατευτικό κάλυμμα Στοιχεία ένδειξης (a) Τρέχουσα τιμή μέτρησης (b) Αποθηκευμένες τιμές μέτρησης (c) Σύμβολο προειδοποίησης (d) Ένδειξη θερμοκρασίας (e) Ένδειξη της κατάστασης φόρτισης 1 609 92A 5EY | (29.04.2020) Bosch Power ToolsΕλληνικά | 133 Τεχνικά στοιχεία Μετρητής υγρασίας UniversalHumid Κωδικός αριθμός 3 603 F88 0.. Μέθοδος μέτρησης Μέτρηση της αντίστασης Περιοχή μέτρησης Υγρασία ξύλου A 7,1%...74,7% Υγρασία ξύλου B 6,4%...61,9% Θερμοκρασία περιβάλλοντος –5°C...+50°C Μονάδα μέτρησης Υγρασία ξύλου % Θερμοκρασία περιβάλλοντος °C Ακρίβεια μέτρησης (χαρακτηριστική) Θερμοκρασία ±2°C Αγωγιμότητα ±1%

Επιλογή ομάδας ξύλου Ομάδα ξύλων A Σφένδαμος, βετούλη, λάριξ, ξύλο ελάτης, κερασιά, έλατο Ομάδα ξύλων B Μελιά, πεύκο, Δρυς, κορμοί καρυδιάς, οξιά Ενδεικτικές τιμές για την υγρασία του ξύλου Ξηρό <12% Ανησυχητικό 12%...20% Υγρό >20%

Θερμοκρασία λειτουργίας –5°C...+50°C Θερμοκρασία φύλαξης/αποθήκευσης –20°C...+70°C Μέγιστη σχετική υγρασία αέρα. 85% Μέγιστο ύψος χρήσης πάνω από το ύψος αναφοράς 2.000m Βαθμός ρύπανσης κατά IEC61010-1 2

Μπαταρίες 3x1,5VLR03(AAA) Bosch Power Tools 1 609 92A 5EY | (29.04.2020)134 | Ελληνικά Μετρητής υγρασίας UniversalHumid Διάρκεια λειτουργίας περίπου 10h Βάρος κατά EPTA-Procedure 01:2014 0,16kg Διαστάσεις 187x56x44mm A) σε μια θερμοκρασία λειτουργίας 25°C B) Εμφανίζεται μόνο μη αγώγιμη ρύπανση, αλλά περιστασιακά αναμένεται προσωρινή αγωγιμότητα που προκαλείται από την εμφάνιση δρόσου. Αφήστε το όργανο μέτρησης να εγκλιματιστεί και απομακρύνετε πριν τη μέτρηση τη συμπύκνωση από τις ακίδες. Για τη μονοσήμαντη αναγνώριση του οργάνου μέτρησης χρησιμεύει ο αριθμός σειράς (8) πάνω στην πινακίδα τύπου. Συναρμολόγηση Τοποθέτηση/αλλαγή μπαταριών Για τη λειτουργία του οργάνου μέτρησης συνίσταται η χρήση αλκαλικών μπαταριών

Για το άνοιγμα της θήκης των μπαταριών αφαιρέστε το κάλυμμα της θήκης των μπαταριών (9). Τοποθετήστε μέσα τις μπαταρίες. Προσέξτε εδώ τη σωστή πολικότητα σύμφωνα με την παράσταση στην εσωτερική πλευρά της θήκης των μπαταριών. Αντικαθιστάτε πάντοτε ταυτόχρονα όλες τις μπαταρίες. Χρησιμοποιείτε μόνο μπαταρίες ενός κατασκευαστή και με την ίδια χωρητικότητα. Συμβουλή: Για την ευκολότερη αφαίρεση των μπαταριών τραβήξτε την ταινία στην θήκη των μπαταριών. Σπρώξτε ξανά πάνω το κάλυμμα της θήκης των μπαταριών (9). u Αφαιρέστε τις μπαταρίες από το όργανo μέτρησης, όταν δεν το χρησιμοποιήσετε για μεγαλύτερο χρονικό διάστημα. Οι μπαταρίες σε περίπτωση αποθήκευσης για μεγαλύτερο χρονικό διάστημα στο όργανο μέτρησης μπορεί να οξειδωθούν και να αυτοεκφορτιστούν. Ένδειξη μπαταρίας στην οθόνη Ο ακόλουθος πίνακας δείχνει η σχέση ανάμεσα στη χωρητικότητα/διάρκεια λειτουργίας των μπαταριών και στην ένδειξη της κατάστασης φόρτισης (e) στην οθόνη (3). Ένδειξη Χωρητικότητα/διάρκεια λειτουργίας 75%...100% 1 609 92A 5EY | (29.04.2020) Bosch Power ToolsΕλληνικά | 135 Ένδειξη Χωρητικότητα/διάρκεια λειτουργίας 50%...75% 25%...50% <25% ≤15λεπτά διάρκεια λειτουργίας Όταν το σύμβολο της μπαταρίας αναβοσβήνει, τότε δεν είναι πλέον δυνατή καμία μέτρηση. Αντικαταστήστε τις μπαταρίες.

Θέση σε λειτουργία u Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλιακή ακτινοβολία. u Μην εκθέτετε το όργανο μέτρησης σε υπερβολικές θερμοκρασίες ή σε μεγάλες διακυμάνσεις της θερμοκρασίας. Μην το αφήνετε π.χ. για μεγάλο χρονικό διάστημα μέσα στο αυτοκίνητο. Αφήστε το όργανο μέτρησης σε περίπτωση μεγάλων διακυμάνσεων της θερμοκρασίας, πρώτα να εγκλιματιστεί, προτού το θέσετε σε λειτουργία. Η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοιωθεί υπό ακραίες θερμοκρασίες ή/και ισχυρές διακυμάνσεις της θερμοκρασίας. u Προσέξτε για έναν επαρκή εγκλιματισμό του οργάνου μέτρησης. Σε περίπτωση μεγάλων διακυμάνσεων της θερμοκρασίας ο χρόνος εγκλιματισμού μπορεί να ανέλθει μέχρι και 30λεπτά. Αυτό μπορεί π.χ. να συμβεί, όταν εκτελέσετε πρώτα μια μέτρηση στο κρύο υπόγειο και μετά πάτε στη ζεστή σοφίτα. u Αποφεύγετε τα δυνατά χτυπήματα ή την πτώση του οργάνου μέτρησης. Μετά από ισχυρές εξωτερικές επιδράσεις και σε περίπτωση ασυνήθιστης συμπεριφοράς στη λειτουργικότητα πρέπει να αναθέσετε τον έλεγχο του οργάνου μέτρησης σε ένα εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών Bosch. Συμβουλή: Κολλήστε το συνημμένο αυτοκόλλητο με τις ομάδες ξύλων και τα αντίστοιχα είδη ξύλου στην επιθυμητή γλώσσα πάνω στο κάλυμμα της θήκης των μπαταριών (9). Ενεργοποίηση/απενεργοποίηση Για την ενεργοποίηση του οργάνου μέτρησης πατήστε το πλήκτρο On/Off/συγκράτησης (1) ή το πλήκτρο επιλογής για ομάδες ξύλων (2). Στην οθόνη (3) εμφανίζεται για 2 δευτερόλεπτα η θερμοκρασία περιβάλλοντος και τα σύμβολα Επιλογή ομάδας ξύλου, A και Bosch Power Tools 1 609 92A 5EY | (29.04.2020)136 | Ελληνικά B στη γραμμή (a) αναβοσβήνουν. Μετά τη θέση σε λειτουργία για πρώτη φορά η ομάδα ξύλου A είναι προρρυθμισμένη. Για την απενεργοποίηση του οργάνου μέτρησης πατήστε για περίπου 1,5δευτερόλεπτα πάνω στο πλήκτρο On/Off/συγκράτησης (1). Μετά την εκ νέου ενεργοποίηση η τελευταία επιλεγμένη ομάδα ξύλου στο όργανο μέτρησης είναι προρρυθμισμένη. Μετά από 5λεπτά αδράνειας από την τελευταία μέτρηση ή από το τελευταίο πάτημα του πλήκτρου απενεργοποιείται αυτόματα το όργανο μέτρησης για την προστασία των

Προετοιμασία της μέτρησης Ρύθμιση ομάδας ξύλου Για ιδανικά αποτελέσματα της μέτρησης πριν από κάθε μέτρηση πρέπει να ρυθμίζεται η ομάδα ξύλου. Επιλέξτε με το πλήκτρο (2) την κατάλληλη ομάδα ξύλου. Η επιλεγμένη ομάδα ξύλου εμφανίζεται στην οθόνη (3). Συμβουλή: Εάν το χρησιμοποιούμενο ξύλο δεν εμφανίζεται σε καμία από τις δύο ομάδες ξύλων ή εάν δε γνωρίζετε, σε ποιο είδος ξύλου ταιριάζει περισσότερο το χρησιμοποιούμενο ξύλο, χρησιμοποιήστε την ομάδα ξύλου A. Αυτή δείχνει συνήθως μια υψηλότερη τιμή. Έτσι μπορείτε να είστε σίγουροι, ότι δεν επεξεργάζεστε το ξύλο σας πολύ νωρίς ή πολύ υγρό. Κατά την απενεργοποίηση του οργάνου μέτρησης αποθηκεύεται η ρυθμισμένη ομάδα ξύλου. Μετά την εκ νέου ενεργοποίηση η τελευταία επιλεγμένη ομάδα ξύλου στο όργανο μέτρησης είναι προρρυθμισμένη. Αντικείμενο μέτρησης Η θέση που πρέπει να μετρηθεί στο ξύλο πρέπει να είναι ακατέργαστη και ελεύθερη από κλαδιά, βρωμιά, ρητίνη, σήψη, ρόζους ή άλλα ελάττωμα. Το ξύλο πρέπει να είναι απαλλαγμένο από χημική επεξεργασία της εξωτερικής επιφάνειας. Μην εκτελέσετε καμία μέτρηση στις μετωπικές πλευρές, επειδή το ξύλο εδώ στεγνώνει ιδιαίτερα γρήγορα. Αυτό μπορεί να οδηγήσει σε παραποιημένα αποτέλεσμα μέτρησης. Στις μετρήσεις της υγρασίας σε καύσιμα είναι σκόπιμο, να σχίσετε το δείγμα του ξύλου πριν τη μέτρηση και να μετρήσετε σε τρία σημεία. Σημεία μέτρησης: Κάθε φορά 5cm μακριά από την αριστερή και τη δεξιά ακμή κοπής καθώς και στη μέση της σχίζας (βλέπεεικόναB). Διαδικασία μέτρησης Αφαιρέστε το προστατευτικό κάλυμμα (6). Γι’ αυτό τραβήξτε ελαφρά στις δύο πλευρές του προστατευτικού καλύμματος (6). Στερεώστε το προστατευτικό κάλυμμα στην πίσω πλευρά του οργάνου μέτρησης (μαγνητικά), βλέπε εικόνα στη σελίδα 3. Πριν τη μέτρηση βεβαιωθείτε, ότι η θερμοκρασία περιβάλλοντος ταυτίζεται με τη θερμοκρασία του αντικειμένου μέτρησης. Όταν είναι απαραίτητο, περιμένετε, ώσπου να 1 609 92A 5EY | (29.04.2020) Bosch Power ToolsΕλληνικά | 137 προσαρμοστεί το όργανo μέτρησης στη θερμοκρασία περιβάλλοντος. Εκτελέστε τις μετρήσεις της υγρασίας το λιγότερο 5 cm μακριά από τις ακμές κοπής, επειδή το ξύλο στις άκρες στεγνώνει γρηγορότερα απ’ ό,τι στη μέση (βλέπεεικόναB). Μη μετρήσετε στην επιφάνεια του ξύλου. Με τη βροχή ή τη δροσιά θα μπορούσε να έχει συγκεντρωθεί εδώ νερό και να επηρεάσει τη μέτρηση. Μετράτε πάντοτε εγκάρσια στις ίνες. Μη μετράτε παράλληλα στις ίνες ή κατά μήκος των ετήσιων δακτυλιδιών (βλέπεεικόναA). Η μέτρηση πραγματοποιείται στην περιοχή του βάθους εισαγωγής των ακίδων (5). Ιδανικά αποτελέσματα μέτρησης επιτυγχάνονται, όταν οι ακίδες εισαχθούν περίπου 4–5mm μέσα στο κομμάτι του ξύλου. Έναν προσανατολισμό γι’ αυτό προσφέρει η εγκοπή πάνω στις ακίδες, που βρίσκεται τοποθετημένη σε 5mm βάθος. Για την έναρξη της διαδικασίας της μέτρησης σπρώξτε τις ακίδες μέσα στο ξύλο. Προσοχή: Μην εφαρμόσετε εδώ καμία βία και αποφύγετε τη χρήση άλλων αντικειμένων, για να σπρώξετε το όργανο μέτρησης μέσα στο ξύλο! Τοποθετήστε τις ακίδες μέσα στο ξύλο με κινήσεις αριστερά-δεξιά. Η μέτρηση αρχίζει μόλις οι ακίδες (5) έρθουν σε επαφή με το ξύλο. Η μετρημένη υγρασία του ξύλου εμφανίζεται στην οθόνη (3) στη γραμμή (a). Η μετρημένη υγρασία του ξύλου μέσω της φωτοδιόδου (LED) (4) σηματοδοτεί επιπλέον: – Πράσινη: μη κρίσιμη υγρασία του ξύλου (<12%) – Κίτρινη: αμφίβολη υγρασία του ξύλου (12%...20%) – Κόκκινη: κρίσιμη υγρασία του ξύλου (>20%) Αποθήκευση της τιμής μέτρησης Για την αποθήκευση της τιμής μέτρησης, πατήστε σύντομα το πλήκτρο On/Off/συγκράτησης (1). Η αποθηκευμένη τιμή μέτρησης εμφανίζεται στην κάτω γραμμή (b) της οθόνης (3). Μια νέα τιμή μέτρησης εμφανίζεται στη γραμμή (a) της οθόνης (3). Μετά την αποθήκευση της νέας τιμής μέτρησης στην κάτω γραμμή (b) η προηγούμενη τιμή μέτρησης εμφανίζεται στην επάνω γραμμή (b) κτλ. Μπορούν να εμφανιστούν δύο τιμές μέτρησης (b) στην οθόνη (3). Οι αποθηκευμένες τιμές μέτρησης (b) εμφανίζονται με την επιλεγμένη ομάδα ξύλου και ένα σύμβολο υγρασίας στη μορφή σταγόνων νερού : – 1 σταγόνα νερού (αντιστοιχεί στην πράσινη φωτοδίοδο (LED)): μη κρίσιμη υγρασία ξύλου (<12%) – 2 σταγόνες νερού (αντιστοιχεί στην κίτρινη φωτοδίοδο (LED)): αμφίβολη υγρασία ξύλου (12%...20%) – 3 σταγόνες νερού (αντιστοιχεί στην κόκκινη φωτοδίοδο (LED)): Κρίσιμη υγρασία ξύλου (>20%) Bosch Power Tools 1 609 92A 5EY | (29.04.2020)138 | Ελληνικά Συμβουλή: Αυτή η ένδειξη είναι χρήσιμη, όταν η οθόνη (3) δεν είναι ορατή από μια ορισμένη γωνία ή όταν πρέπει να πραγματοποιηθούν συγκριτικές μετρήσεις. Κατά την απενεργοποίηση του οργάνου μέτρησης οι αποθηκευμένες τιμές μέτρησης διαγράφονται. Παραδείγματα εφαρμογής και ενδεικτικές τιμές για την υγρασίας του ξύλου στις ξυλοκατασκευές Μέτρηση της υγρασίας του ξύλου: – Από καυσόξυλα πριν από την καύση: Εμποδίζει τον σχηματισμό καπνού και μειώνει τα

– Από παρκέ πριν την εγκατάσταση: Εμποδίζει τη δημιουργία αρμών μετά την τοποθέτηση – Από ξύλο για την κατασκευή επίπλων: Εμποδίζει την παραμόρφωση, τη δημιουργία μούχλας, την προσβολή από έντομα και τις ρωγμές – Από ξύλινα σπίτια/περίπτερα κήπου: Εμποδίζει τη δημιουργία μούχλας και αποκαλύπτει τις ζημιές από νερό – Από ξύλινα τροχόσπιτα: Μπορεί να βοηθήσει στην αποφυγή της αγοράς/ενοικίασης ενός τροχόσπιτου με μούχλα ή κατεστραμμένα σημεία Ο ακόλουθος πίνακας δείχνει μια τυπική υγρασίας ξύλου για διάφορες εφαρμογές. Περιοχή χρήσης Υγρασία

Παραδείγματα Κτίρια κλειστά από όλες τις πλευρές με θέρμανση 9 ± 3 π.χ. τραπέζια, καρέκλες, ντουλάπια στο καθιστικό/στην κουζίνα (σε περίπτωση θέρμανσης τον χειμώνα) Κτίρια κλειστά από όλες τις πλευρές χωρίς θέρμανση 12 ± 3 π.χ. ράφια υπογείου (χωρίς

Καλυμμένα, ανοιχτά κτίρια 15 ± 3 π.χ. ανοιχτά γκαράζ Κατασκευές, εκτεθειμένες απ’ όλες τις πλευρές στις καιρικές συνθήκες 18 ± 6 π.χ. εξωτερικοί τοίχοι των περιπτέρων κήπου Περαιτέρω υγρασίες ξύλου: – Ξύλινη κατασκευή κατοικιών: μέγ. 18% – Παρκέ: 9% ± 2% – Δάπεδα: μέγ. 12% – Τυφλά δάπεδα: μέγ. 20% – Υποδάπεδα: μέγ, 15% – Σκάλες: 9% ± 3% 1 609 92A 5EY | (29.04.2020) Bosch Power ToolsΕλληνικά | 139 – Καυσόξυλα: μέγ. 22% (ιδανικά <17%) Λειτουργία αυτοελέγχου Η λειτουργία αυτοελέγχου ελέγχει τη λειτουργία του οργάνου μέτρησης. Ενεργοποιήστε το όργανο μέτρησης (βλέπε «Ενεργοποίηση/απενεργοποίηση», Σελίδα135). Αφαιρέστε το προστατευτικό κάλυμμα (6). Κρατήστε τις ακίδες (5) στις μεταλλικές επαφές (12) στην πίσω πλευρά του προστατευτικού καλύμματος (6) (βλέπεεικόναC). Συγκρίνετε την τιμή στην οθόνη με τις τυπωμένες τιμές στο προστατευτικό κάλυμμα (6) σύμφωνα με τη ρυθμισμένη ομάδα του ξύλου σας: – Ομάδα ξύλου A: 11,1%–11,9% – Ομάδα ξύλου B: 9,8%–10,4% Όταν οι τιμές δεν ταιριάζουν, προωθήστε το όργανο μέτρησης μέσω του αντιπροσώπου σας στην υπηρεσία εξυπηρέτησης πελατών της Bosch. Οδηγίες εργασίας Επιδράσεις στο αποτέλεσμα μέτρησης Η ακρίβεια των τιμών μέτρησης είναι μεγαλύτερη, όταν η θερμοκρασία περιβάλλοντος ταυτίζεται με τη θερμοκρασία του τεμαχίου ξύλου που πρόκειται να μετρηθεί. Το αποτέλεσμα της μέτρησης μπορεί να επηρεαστεί από τα εξής: – Ομάδα ξύλου και υποομάδα ξύλου – Θερμοκρασία του τεμαχίου ξύλου που πρόκειται να μετρηθεί – Ταξινόμηση του τεμαχίου ξύλου που πρόκειται να μετρηθεί σε εγκάρδιο ξύλο (κορμού) και σομφό ξύλο – Βάθος εισαγωγής των ακίδων στο κομμάτι ξύλου που πρόκειται να μετρηθεί – Επεξεργασία της επιφάνειας του τεμαχίου ξύλου που πρόκειται να μετρηθεί (π.χ. λάδια ή

– Μέτρηση παράλληλα ή κάθετα στη δομή ή υφή του ξύλου του τεμαχίου ξύλου που πρόκειται να μετρηθεί – Κατανομή της υγρασίας – Σημείο μέτρησης (π.χ. στη μέσο ή στο άκρο του κομματιού ξύλου) – Κατάσταση και είδος του κομματιού ξύλου: Το ξύλο πρέπει να είναι ελεύθερο από σήψη, ρόζους και άλλα ελαττώματα Προσοχή: όταν απαιτούνται ακριβείς τιμές, πρέπει να πραγματοποιηθεί μια μέτρηση σύμφωνα με τη μέθοδο Darr (ακριβής εργαστηριακή διαδικασία κατά DIN 52183). Bosch Power Tools 1 609 92A 5EY | (29.04.2020)140 | Ελληνικά Σφάλματα – Αιτίες και αντιμετώπιση Αιτία Αντιμετώπιση Σύμβολο προειδοποίησης (c), Ένδειξη θερμοκρασίας (d) και «Err» στην οθόνη Η θερμοκρασία περιβάλλοντος είναι εκτός της θερμοκρασίας λειτουργίας από –5°C έως +50°C. Περιμένετε, μέχρι να φθάσει το όργανο μέτρησης στη θερμοκρασία λειτουργίας. Στην ομάδα ξύλου A: > 74,7% και «HI» στην οθόνη Στην ομάδα ξύλου B: > 61,9% και «HI» στην οθόνη Υγρασία του ξύλου εκτός της περιοχής μέτρησης (πολύ υψηλή) Μέτρηση εκ νέου σε άλλη θέση στο ξύλο. Ένδειξη «– –.–» στην οθόνη Υγρασία του ξύλου εκτός της περιοχής μέτρησης (πολύ χαμηλή) ή μη σωστή εκτέλεση της μέτρησης Μέτρηση εκ νέου σε άλλη θέση στο ξύλο. Το όργανο μέτρησης επιτηρεί τη σωστή λειτουργία σε κάθε μέτρηση. Όταν διαπιστωθεί ένα ελάττωμα, εμφανίζονται στην οθόνη «Err» και το σύμβολο προειδοποίησης (c). Απενεργοποιήστε το όργανο μέτρησης και ενεργοποιήστε το ξανά. Όταν εξακολουθεί να υπάρχει το σφάλματα, αφαιρέστε τις μπαταρίες και τοποθετήστε τες πάλι μετά από μερικά δευτερόλεπτα. Όταν τα αναφερόμενα μέτρα αντιμετώπισης δεν μπορούν να αποκαταστήσουν ένα σφάλμα, προωθήστε το όργανο μέτρησης μέσω του αντιπροσώπου σας στην υπηρεσία εξυπηρέτησης πελατών της Bosch. Συντήρηση και σέρβις Συντήρηση και καθαρισμός Να ελέγχετε το εργαλείο μέτρησης κάθε φορά πριν το χρησιμοποιήσετε. σε περίπτωση εμφανών ζημιών ή χαλαρών εξαρτημάτων στο εσωτερικό του οργάνου μέτρησης δεν εξασφαλίζεται πλέον η ασφαλής λειτουργία. Φυλάγετε και μεταφέρετε το όργανο μέτρησης μόνο μέσα σε ένα κατάλληλο δοχείο, όπως η γνήσια συσκευασία. Σε περίπτωση επισκευής στείλτε το όργανο μέτρησης στη γνήσια συσκευασία. Μην κολλήσετε κανένα αυτοκόλλητο πάνω στις ακίδες. Να διατηρείτε το εργαλείο μέτρησης πάντα καθαρό. Μη βυθίσετε το εργαλείο μέτρησης σε νερό ή σε άλλα υγρά. 1 609 92A 5EY | (29.04.2020) Bosch Power ToolsΕλληνικά | 141 Καθαρίζετε τυχόν ρύπανση μ’ ένα υγρό, μαλακό πανί. Μη χρησιμοποιήσετε κανένα υγρό καθαρισμού ή διαλύτη. Προσέξτε να μην εισέλθουν υγρά στο εργαλείο μέτρησης όταν το καθαρίζετε. Εξυπηρέτηση πελατών και συμβουλές εφαρμογής Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επίσης κάτω από: www.bosch-pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.

Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Τηλ.: 210 5701258 Φαξ: 210 5701283 Email: [e-mail] www.bosch.com www.bosch-pt.gr
