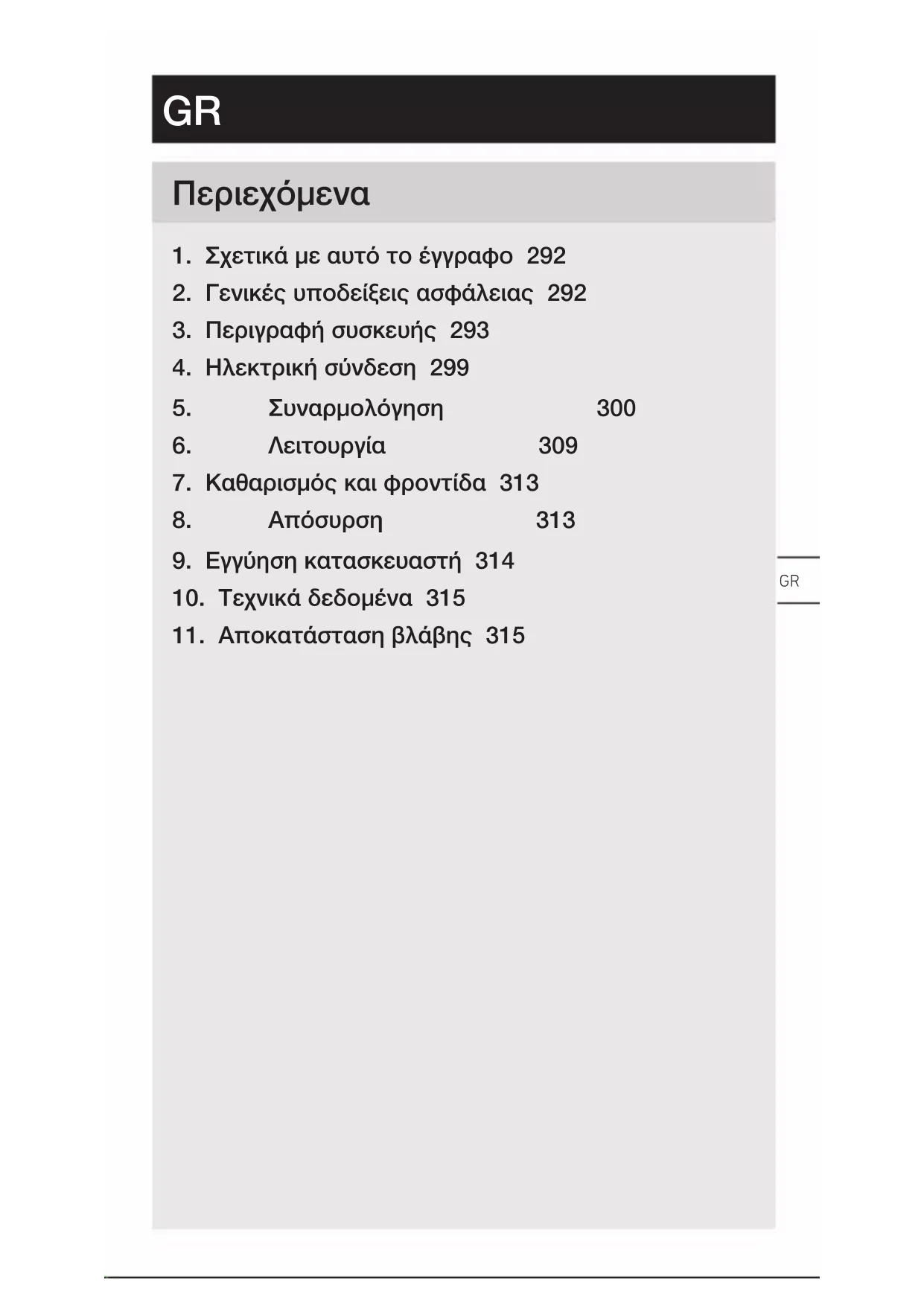

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ L 30 S STEINEL

1. Σχετικά με αυτό το έγγραφο 292

2. Γενικές υποδείξεις ασφάλειας 292

3. Περιγραφή συσκευής 293

4. Ηλεκτρική σύνδεση 299

5. Συναρμολόγηση 300

7. Καθαρισμός και φροντίδα 313

9. Εγγύηση κατασκευαστή 314

10. Tεχνικά δεδομένα 315

11. Αποκατάσταση βλάβης 315

GR– 292 – Περιεχόμενα

1. Σχετικά με αυτό το έγγραφο

– Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης. – Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

Προειδοποίηση ενώπιον κινδύνων! Προειδοποίηση ενώπιον κινδύνου λόγω

Προειδοποίηση ενώπιον κινδύνου λόγω

2. Γενικές υποδείξεις ασφάλειας

Κίνδυνος λόγω μη τήρησης των οδηγιών χρήσης! Οι παρούσες οδηγίες περιέχουν σημαντικές πληροφο- ρίες για τον ασφαλή χειρισμό της συσκευής. Επισημαί- νεται ιδιαίτερα η προσοχή σε δυνητικούς κινδύνους. Η μη τήρηση μπορεί να προκαλέσει θάνατο ή σοβαρούς τραυματισμούς.

• Διαβάζετε προσεκτικά τις οδηγίες.

• Ακολουθείτε τις υποδείξεις ασφαλείας.

• Φυλάσσετε σε προσβάσιμο μέρος. – Η χρήση ηλεκτρικού ρεύματος μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. Η επαφή ρευμα τοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο. – Η εργασία σε ηλεκτρική τάση πρέπει να εκτελείται από εξειδικευμένο προσωπικό. – Πρέπει να τηρούνται οι συνήθεις προδιαγραφές εγκατάστασης και οι όροι σύνδεσης που ισχύουν στην εκάστοτε χώρα (π.χ DE: VDE 0100, AT: ÖVE - ÖNORM E8001 - 1, CH:SEV 1000). – Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.– 293 – Περιεχόμενα

– Οι επιδιορθώσεις επιτρέπονται μόνο από αρμόδιους

3. Περιγραφή συσκευής

Χρήση σύμφωνα με τους κανονισμούς L 30 S – Λαμπτήρας LED με αισθητήρα κίνησης υπέρυθρων. – Εγκατάσταση σε τοίχο σε εξωτερικούς χώρους. – Ακατάλληλος για σύνδεση σε dimmer. Aρχή λειτουργίας – Ο αισθητήρας υπέρυθρων ανιχνεύει την θερμική ακτι- νοβολία κινούμενων σωμάτων (π.χ. ανθρώπων, ζωών). Η θερμική ακτινοβολία μετατρέπεται ηλεκτρονικά και ενεργοποιεί αυτόματα τον λαμπτήρα LED. – Η ασφαλέστερη ανίχνευση κινήσεων πραγματοποιείται με την πλάγια συναρμολόγηση της συσκευής ως προς την κατεύθυνση κίνησης. – Η εμβέλεια ανίχνευσης κίνησης περιορίζεται, όταν υπάρχει απευθείας προσέγγιση του αισθητήρα. – Μέσα από εμπόδια (π.χ. δέντρα, τοίχους ή υαλοπί- νακες) ίσως να περιορίζεται ή να μην είναι καθόλου δυνατή η ανίχνευση κίνησης. – Οι αιφνίδιες μεταβολές θερμοκρασίας λόγω των και- ρικών συνθηκών δεν διαφοροποιούνται από τις πηγές θερμότητας. Χρήση σύμφωνα με τους κανονισμούς L 30 – Λαμπτήρας LED. – Εγκατάσταση σε τοίχο σε εξωτερικούς χώρους. – Ακατάλληλος για σύνδεση σε dimmer.– 294 – Περιεχόμενα Περιεχόμενο συσκευασίας L 30 S

– 1 λαμπτήρας LED με αισθητήρα κίνησης υπερύθρων – 3 βίδες – 3 τακάκια – 3 διαστάρια – 1 προστατευτικό φύλλο – 1 φυλλάδιο δεδομένων ασφάλειας – 1 γρήγορη εκκίνηση Το φωτιστικό μέσο δεν εμπεριέχεται στη συσκευασία παράδοσης.– 295 – Περιεχόμενα

Περιεχόμενο συσκευασίας L 30

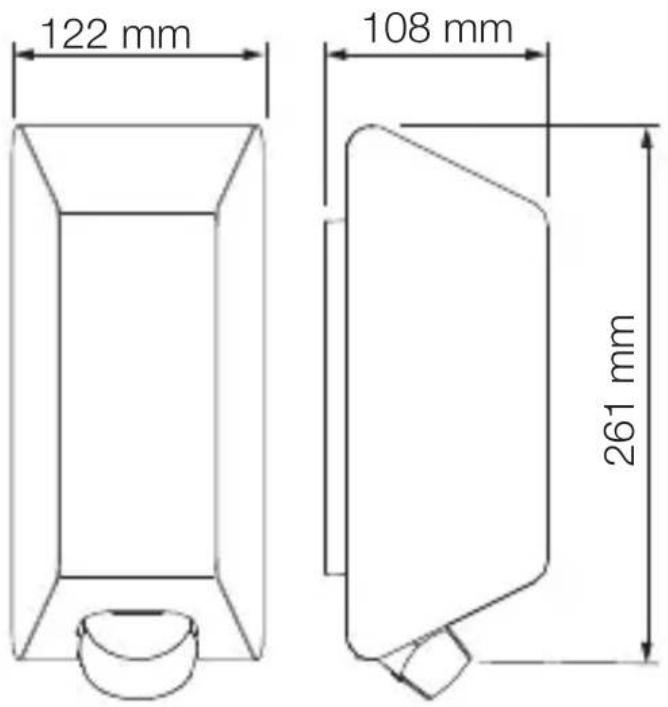

– 1 λαμπτήρας LED – 3 βίδες – 3 τακάκια – 3 διαστάρια – 1 προστατευτικό φύλλο – 1 φυλλάδιο δεδομένων ασφάλειας – 1 γρήγορη εκκίνηση Το φωτιστικό μέσο δεν εμπεριέχεται στη συσκευασία παράδοσης.– 296 – Περιεχόμενα Διαστάσεις προϊόντος L 30 S

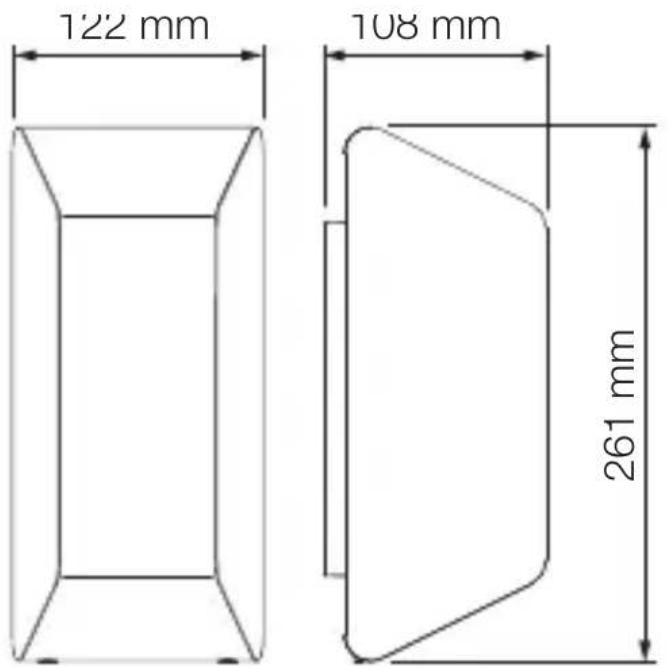

122 mm 108 mm 261 mm Διαστάσεις προϊόντος L 30

122 mm 108 mm 261 mm– 297 – Περιεχόμενα

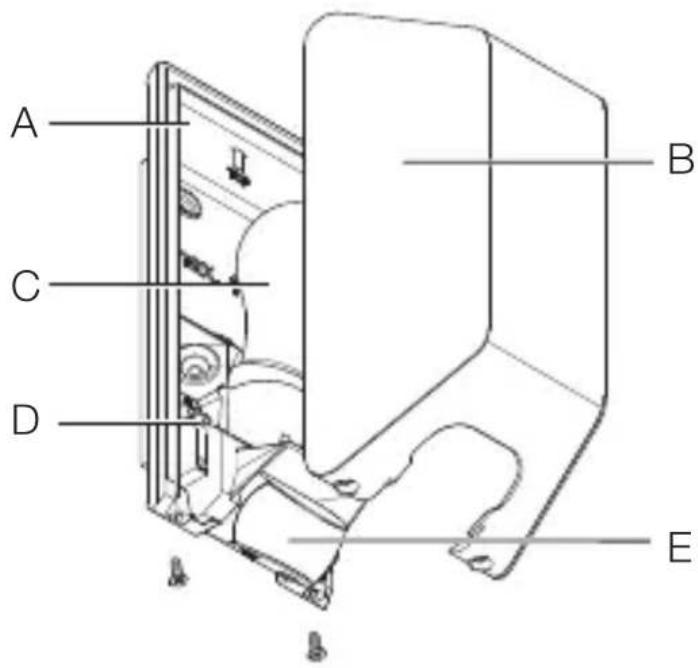

Επισκόπηση συσκευής L 30 S

A Λαμπτήρας LED B Καπάκι λαμπτήρα C Φωτιστικό μέσο D Ακροδέκτης σύνδεσης E Μονάδα αισθητήρα

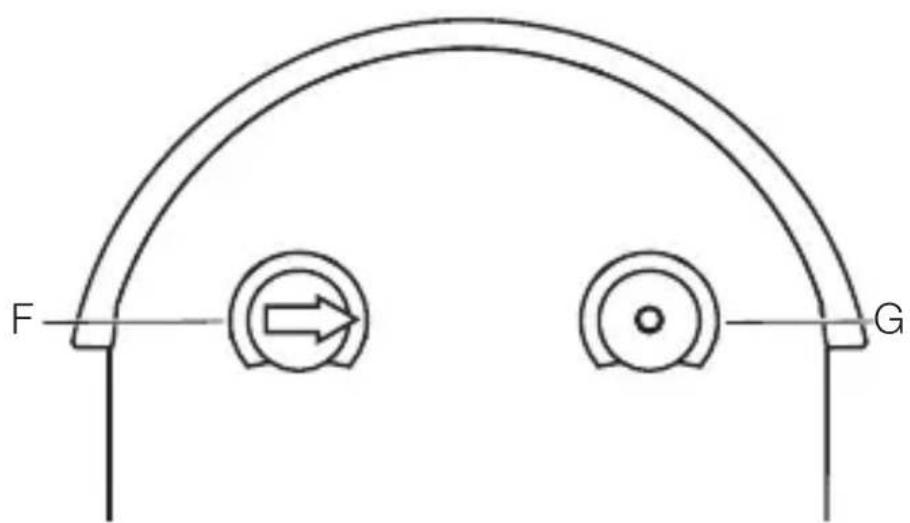

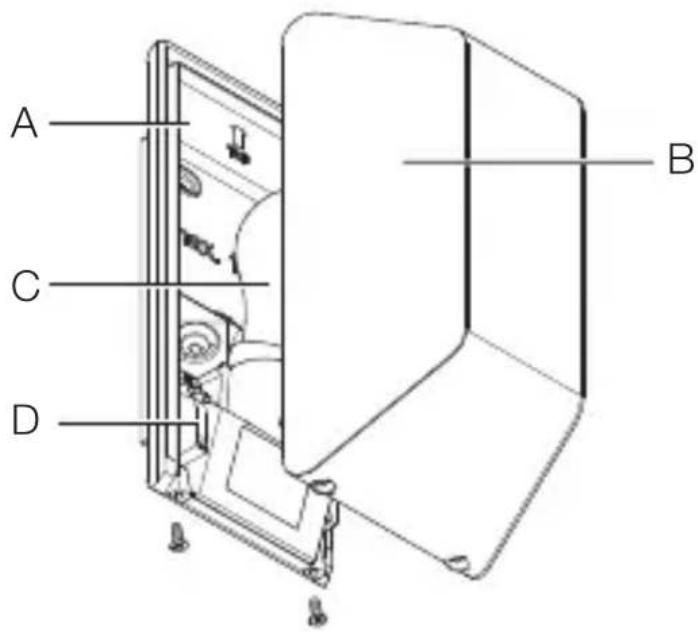

F Ρύθμιση χρόνου G Ρύθμιση ευαισθησίας– 298 – Περιεχόμενα Επισκόπηση συσκευής L 30

A Λαμπτήρας LED B Καπάκι λαμπτήρα C Φωτιστικό μέσο D Ακροδέκτης σύνδεσης– 299 – Περιεχόμενα

4. Ηλεκτρική σύνδεση

Διάγραμμα συνδεσμολογίας

Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 2 συρμάτων: L = Φάση (συνήθως μαύρο, καφέ ή γκρι) N = Ουδέτερος αγωγός (συνήθως μπλε) Η συσκευή μπορεί επίσης να συνδεθεί μετά από διακόπτη δικτύου, όταν διασφαλίζεται το γεγονός ότι ο διακόπτης δικτύου παραμένει σταθερά ενεργοποιημένος.

Η πηγή φωτός αυτού του λαμπτήρα μπορεί να αντικατα- σταθεί.– 300 – Περιεχόμενα

Κίνδυνος λόγω ηλεκτρικού ρεύματος! Η επαφή ρευματοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

• Απενεργοποιείτε το ηλεκτρικό ρεύμα και διακόπτετε την τροφοδοσία τάσης.

• Ελέγχετε με δοκιμαστικό τάσης αν έχει διακοπεί η τροφοδοσία τάσης.

• Βεβαιωθείτε ότι η τροφοδοσία τάσης παραμένει διακεκομμένη. Κίνδυνος υλικών ζημιών! Η αντιστροφή των αγωγών σύνδεσης μπορεί να προκαλέ- σει βραχυκύκλωμα.

• Προσδιορίστε τους αγωγούς σύνδεσης.

• Συνδέστε σωστά τους αγωγούς σύνδεσης. Προετοιμασία εγκατάστασης

• Ελέγχετε όλα τα εξαρτήματα για τυχόν ζημιές. Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία της

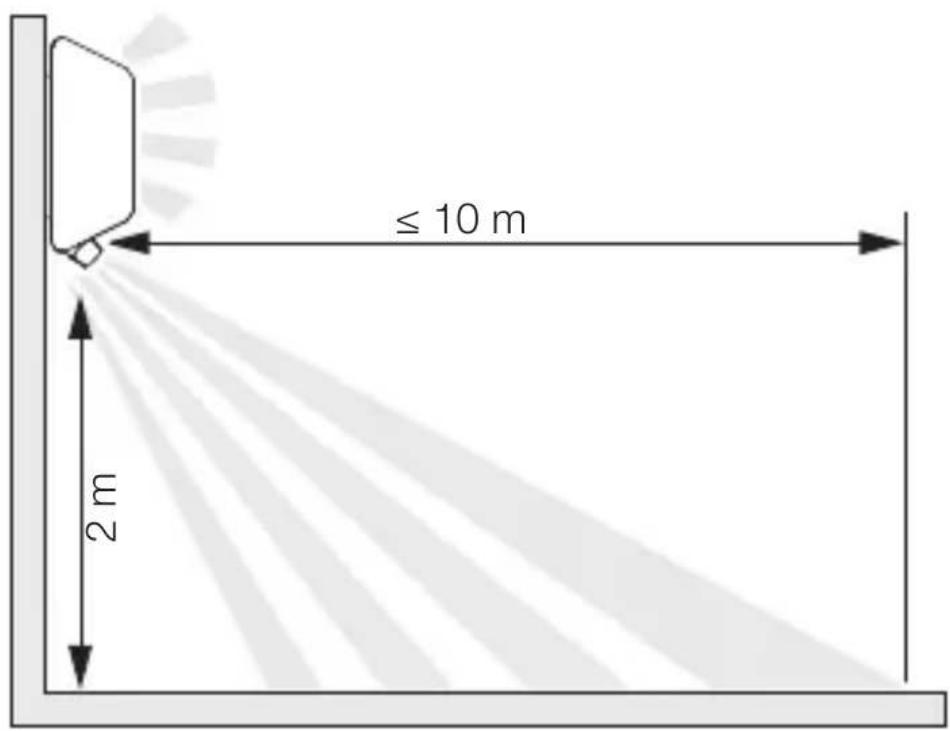

• Επιλέγετε κατάλληλο σημείο εγκατάστασης. – Λαμβάνετε υπόψη την εμβέλεια. – Λαμβάνετε υπόψη την ανίχνευση κίνησης. – Χωρίς κραδασμούς. – Εύρος ανίχνευσης απαλλαγμένο από εμπόδια. – Όχι σε περιοχές που παρουσιάζουν κίνδυνο έκρηξης. – Όχι επάνω σε εύφλεκτες επιφάνειες. – Μην κοιτάζετε στην πηγή φωτός από κοντινή από- σταση (<30cm). – Κρατάτε απόσταση τουλάχιστον 50cm από άλλους λαμπτήρες LED.– 301 – Περιεχόμενα

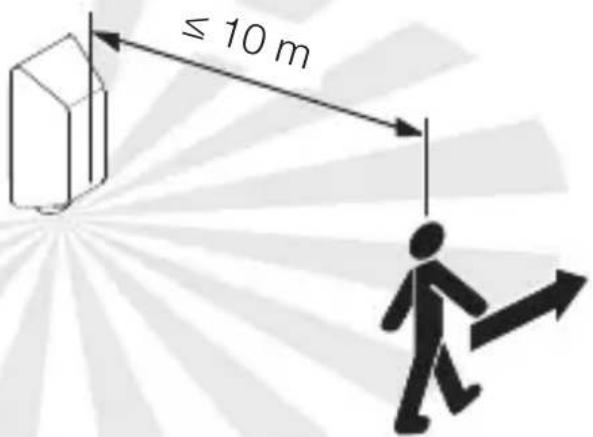

Ανίχνευση κινήσεων πλαγίως ως προς την κατεύθυνση κίνησης L 30 S

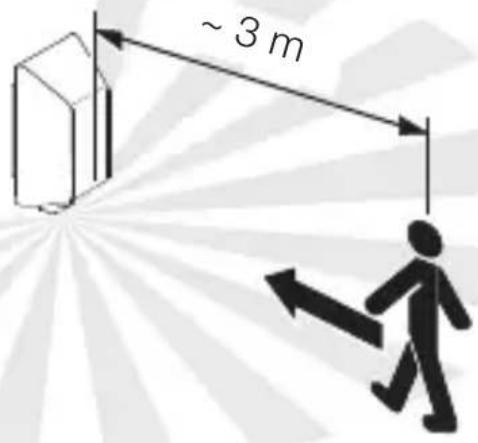

≤10m– 302 – Περιεχόμενα Ανίχνευση κινήσεων πλαγίως ως προς την κατεύθυνση κίνησης L 30 S

~3m– 303 – Περιεχόμενα

• Ελέγχετε ότι η τροφοδοσία τάσης είναι απενεργοποιημένη.

• Σημαδεύετε τα σημεία για τρύπες.

• Ανοίγετε τρύπες (Ø 6 mm) και τοποθετείτε ούπατ.– 304 – Περιεχόμενα

• Τρυπάτε για αγωγό τροφοδοσίας δικτύου.

• Βιδώνετε το στήριγμα τοίχου σε περίπτωση αγωγού τροφοδοσίας ενδοτοίχια χωρίς διαστάρι.– 305 – Περιεχόμενα

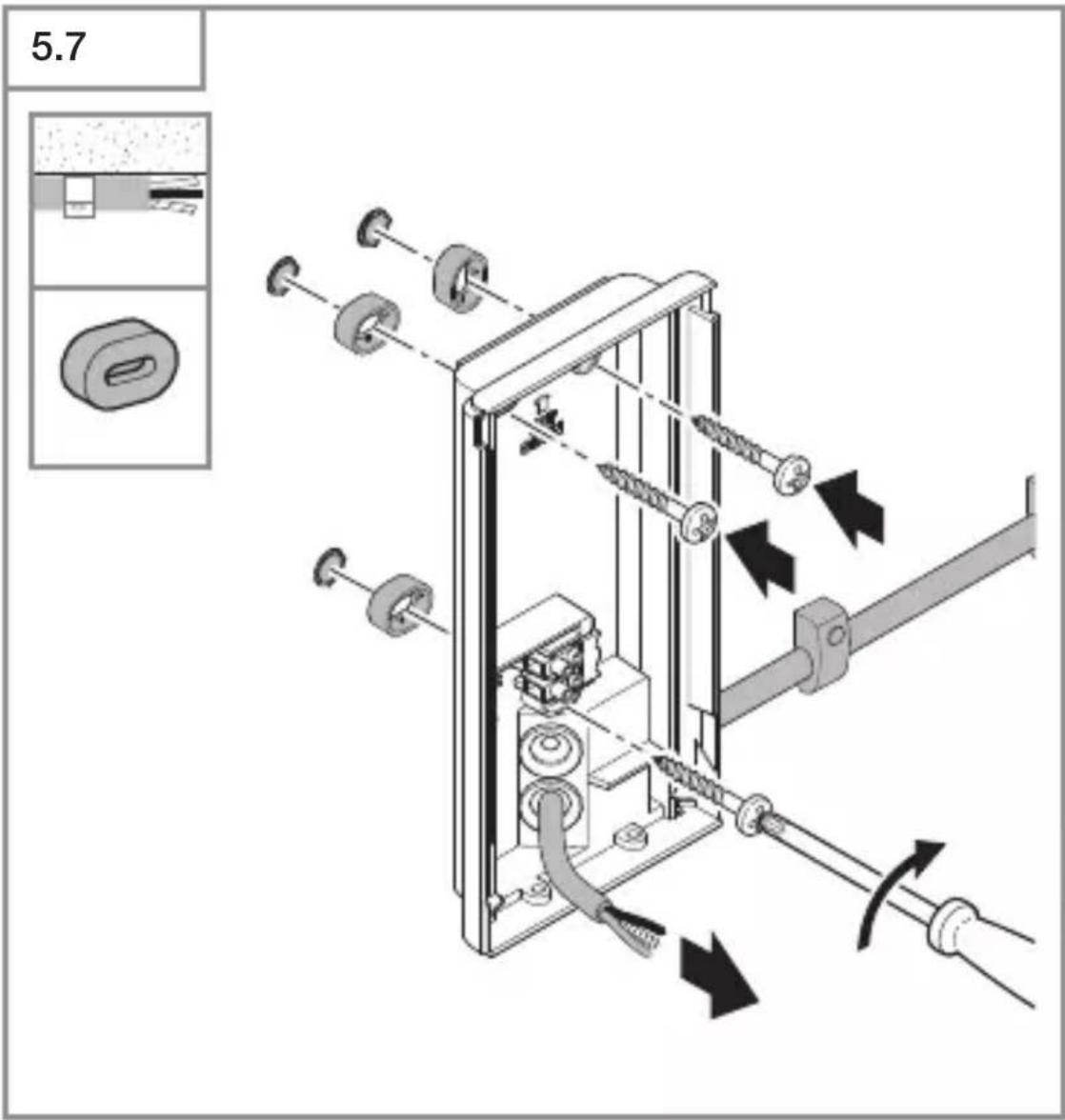

• Τρυπάτε για αγωγό τροφοδοσίας δικτύου.

• Βιδώνετε το στήριγμα τοίχου σε περίπτωση αγωγού τροφοδοσίας εξωτοίχια με διαστάρι.– 306 – Περιεχόμενα

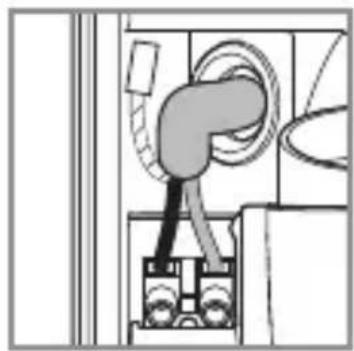

• Συνδέετε τον αγωγό ρεύματος σύμφωνα με το σχέδιο συνδεσμολογίας. % «4. Ηλεκτρική σύνδεση»– 307 – Περιεχόμενα

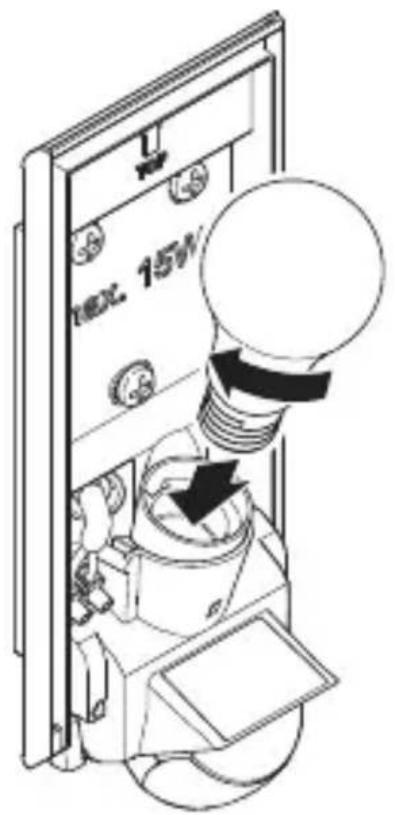

• Τοποθετήστε φωτιστικό μέσο.– 308 – Περιεχόμενα

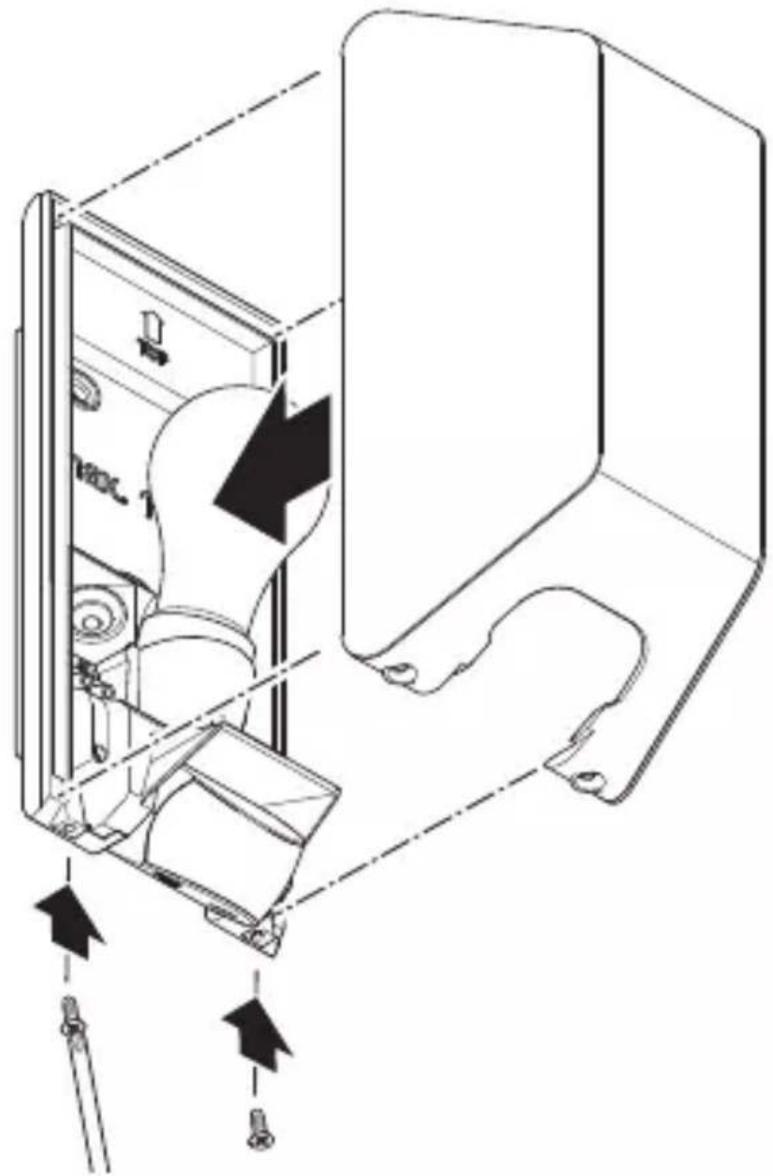

• Τοποθετήστε καπάκι λαμπτήρα.

• Βιδώνετε ασφαλιστικές βίδες.

• Ενεργοποιείτε την τροφοδοσία ρεύματος.

• Ρυθμίστε τις λειτουργίες. % «6. Λειτουργία»– 309 – Περιεχόμενα

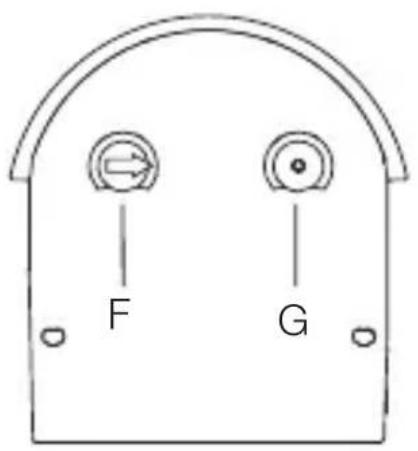

• Κάντε ρυθμίσεις. Ρυθμίσεις εργοστασίου – Ρύθμιση χρόνου: 8 δευτερόλεπτα – Ρύθμιση ορίου ευαισθησίας: λειτουργία φωτός ημέρας 2.000Lux Ρύθμιση χρόνου (F) Ο χρόνος (καθυστέρηση απενεργοποίησης) μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 8δευτ. έως το ανώτερο 35λεπτά. Κάθε ανιχνευμένη κίνηση ενεργοποιεί εκ νέου

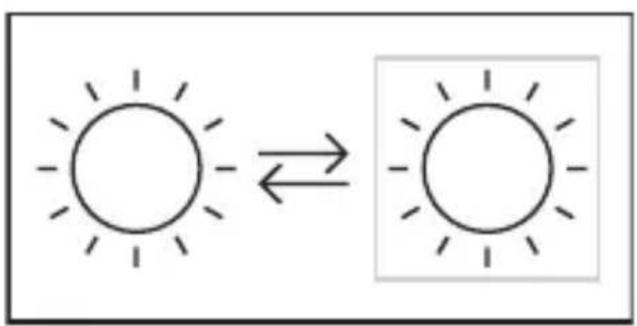

Υπόδειξη: Μετά από κάθε απενεργοποίηση του λαμπτήρα LED, για περ. 1 δευτερόλεπτο δεν είναι δυνατή η εκ νέου ανίχνευση κίνησης. Τέλος, ο λαμπτήρας LED μπορεί να ανιχνεύσει κίνηση εκ νέου.– 310 – Περιεχόμενα Ρύθμιση ευαισθησίας (G) Η φωτεινότητα απόκρισης (λυκόφως) μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 2 – 2.000Lux. – = Λειτουργία φωτός ημέρας (ανεξάρτητα από φωτεινότητα) – = Λειτουργία λυκόφωτος (περ. 2Lux) Κατά τη ρύθμιση των ορίων ανίχνευσης και για το τεστ λειτουργίας σε φως ημέρας πρέπει ο ρυθμιστής να είναι

Ρύθμιση περιοχής κάλυψης L 30 S Για τον αποκλεισμό εσφαλμένων κυκλωμάτων ή τη στοχευμένη παρακολούθηση σημείων κινδύνου, η περιοχή ανίχνευσης μπορεί να περιοριστεί με μεμβράνη κάλυψης. Η μεμβράνη κάλυψης επικολλάται στη μονάδα αισθητήρα.

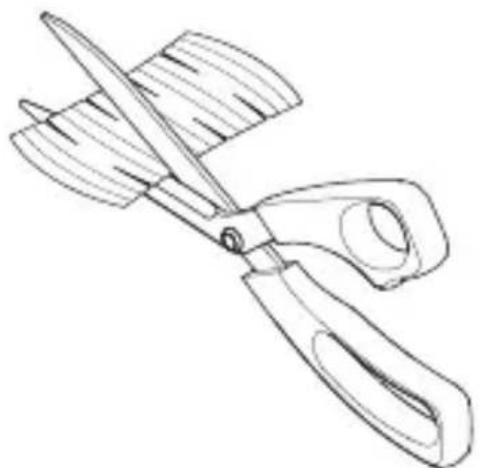

• Κόβετε τα στοιχεία μεμβράνης κάλυψης.– 311 – Περιεχόμενα

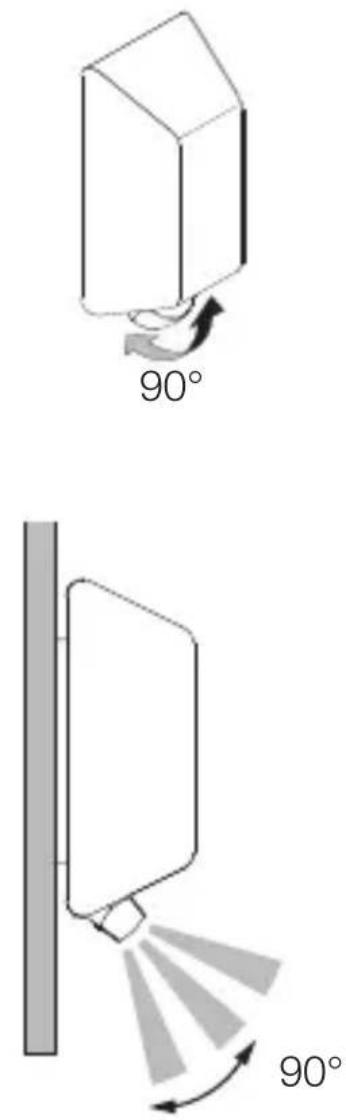

• Για τον περιορισμό του οριζόντιου εύρους ανίχνευσης, κολλήστε τα στοιχεία μεμβράνης κάλυψης. Κατά τη ρύθμιση των ορίων κάλυψης και για το τεστ λει- τουργίας προτείνεται η ρύθμιση του βραχύτερου χρόνου.– 312 – Περιεχόμενα Μονάδα αισθητήρα L 30 S

90° 90° Ανατροπή μονάδας αισθητήρα καθέτως 90°.– 313 – Περιεχόμενα

7. Καθαρισμός και φροντίδα

Η συσκευή δεν χρειάζεται συντήρηση. Κίνδυνος λόγω ηλεκτρικού ρεύματος! Η επαφή του νερού με ρευματοφόρα εξαρτήματα μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

• Καθαρίστε τη συσκευή σε στεγνή κατάσταση. Κίνδυνος υλικών ζημιών! Η χρήση λανθασμένου απορρυπαντικού μπορεί να προκαλέσει ζημιά στη συσκευή.

• Καθαρίστε τη συσκευή με ένα ελαφρά νοτισμένο πανί χωρίς απορρυπαντικό.

Οι ηλεκτρικές συσκευές, οι μπαταρίες, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές και μπαταρίες στα οικιακά απορρίμματα! Μόνο για χώρες ΕΕ: Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές και οι μπαταρίες να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.– 314 –Περιεχόμενα

9. Εγγύηση κατασκευαστή

Εγγύηση κατασκευαστή STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, ΓερμανίαΑυτό το προϊόν STEINEL κατασκευάστηκε με μέγιστη προ-σοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και κατόπιν υποβλήθηκε σε δειγματοληπτικό έλεγχο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση για απρόσκοπτη κατάστα-ση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36 μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδι-ορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητική απαίτηση εκπληρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή. Η εγγυητική απαίτηση εκπίπτει για βλάβες σε φθειρόμενα εξαρτήματα όπως επίσης για βλά-βες και ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα αποκλείονται. Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμολογημένη μορφή με σύντομη περιγραφή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις. Σέρβις: Επισκευές μετά την πάροδο του χρόνου εγγύησης ή επι-σκευές ελαττωμάτων χωρίς εγγυητική απαίτηση εκτελούνται από το σέρβις του εργοστασίου μας. Σας παρακαλούμε να αποστείλετε το προϊόν καλά συσκευασμένο στην πλησιέστε-ρη υπηρεσία σέρβις. ΚΑΤΑΣΚΕ ΥΑΣΤΗ

ΕΓΓΥΗΣΗ– 315 – Περιεχόμενα

10. Tεχνικά δεδομένα

– Διαστάσεις (Υ×Π×Β): 261×122×108 mm – Τάση δικτύου: 220 – 240V, 50/60Hz – Ισχύς: μεγ. 15W/E27 – Ύψος εγκατάστασης: Ιδανικό ύψος εγκατάστασης: 2m – Γωνία ανίχνευσης: L 30 S:180° – Εμβέλεια του αισθητήρα: L 30 S: μέγ. 10 m – Ρύθμιση ευαισθησίας: L 30 S: 2 – 2.000Lux – Ρύθμιση χρόνου: L 30 S: 8δευτ. – 35λεπτά – Είδος προστασίας: IP 44 – Θερμοκρασία περιβάλλοντος: -20°C έως +40°C – Κλάση προστασίας: II – Αντοχή σε κρούσεις: IK 07

11. Αποκατάσταση βλάβης

Συσκευή χωρίς τάση – Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

• Ενεργοποιήστε την ασφάλεια.

• Αντικαταστήστε την ελαττωματική ασφάλεια. – Διακόπηκε το κύκλωμα.

• Ελέγξτε το κύκλωμα με δοκιμαστικό τάσης. – Βραχυκύκλωμα στο δίκτυο τροφοδοσίας.

• Ελέγξτε τις συνδέσεις. – Ενδεχομένως διακόπτης δικτόυ εκτός.

• Ενεργοποιήστε τον διακόπτη δικτύου. Η συσκευή δεν ενεργοποιείται. – Λανθασμένη επιλογή ρύθμισης ορίου ευαισθησίας.

• Ρυθμίστε εκ νέου τη ρύθμιση ευαισθησίας. – Διακόπτης δικτύου ΕΚΤΟΣ.

• Ρυθμίστε τον διακόπτη δικτύου. – Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

• Ενεργοποιήστε την ασφάλεια.

• Αντικαταστήστε την ελαττωματική ασφάλεια.– 316 – Περιεχόμενα – Οι γρήγορες κινήσεις καταπιέζονται για μείωση παρα- σίτων ή έγινε πολύ μικρή ή εσφαλμένη ρύθμιση ορίων

• Ελέγχετε και ρυθμίζετε το εύρος ανίχνευσης. Η συσκευή δεν απενεργοποιείται. – Συνεχής κίνηση στην περιοχή ανίχνευσης.

• Ελέγξτε το εύρος ανίχνευσης.

• Εάν είναι απαραίτητο, περιορίστε ή αλλάξτε το εύρος ανίχνευσης. Η συσκευή ενεργοποιείται ανεπιθύμητα. – Ασταθής εγκατάσταση συσκευής.

• Εγκαταστήστε σταθερά τη συσκευή. – Υπήρξε κίνηση, αλλά δεν έγινε αντιληπτή από τον παρα- τηρητή (κίνηση πίσω από τοίχο, κίνηση μικρού αντικειμέ- νου στο άμεσο περιβάλλον του λαμπτήρα κ.λπ.).

• Ελέγχετε τα όρια ανίχνευσης.

• Εάν είναι απαραίτητο, περιορίστε ή αλλάξτε το εύρος ανίχνευσης.TR İçerik
