INSTRUKCJA OBSŁUGI L 30 S STEINEL

- Miesto bez otrasov.

– Oblast snímania bez prekážok.

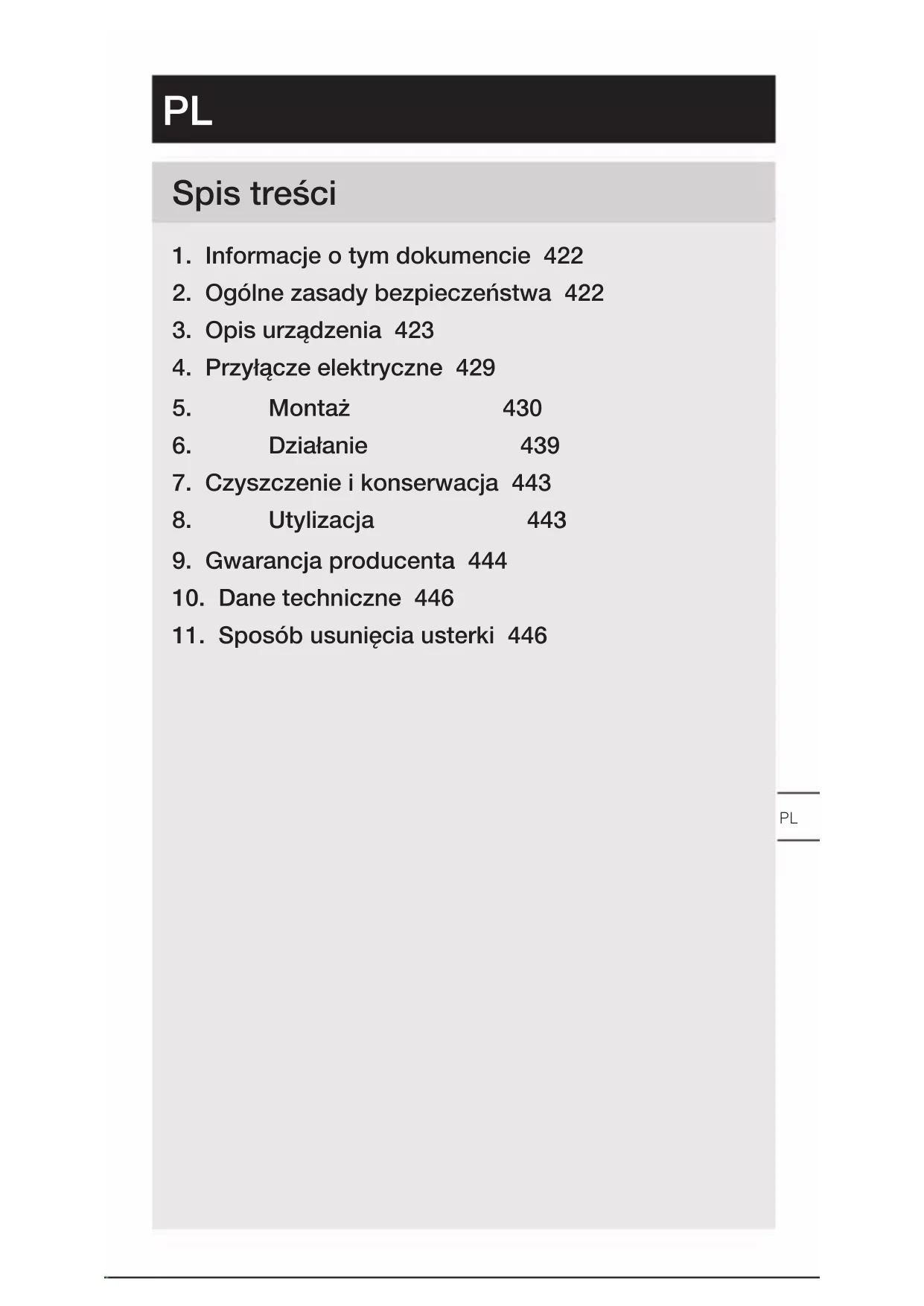

1. Informacje o tym dokumencie 422
2. Ogólne zasady bezpieczeństwa 422
3. Opis urządzenia 423
4. Przyłącze elektryczne 429
5. Montaż 430
6. Działanie 439
7. Czyszczenie i konserwacja 443
8. Utylizacja 443
9. Gwarancja producenta 444
10. Dane techniczne 446
11. Sposób usunięcia usterki 446

1. Informacje o tym dokumencie

– Dokument chroniony prawem autorskim. Przedruk, także w częściach, wyłącznie po uzyskaniu naszej zgody.
– Zmiany, wynikające z postępu technicznego, zastrzeżone.

Ostrzeżenie przed zagrożeniami!

Ostrzeżenie przed zagrożeniami spowodowanymi prądem elektrycznym!

Ostrzeżenie przed zagrożeniami spowodowanymi wodą!

2. Ogólne zasady bezpieczeństwa

Niebezpieczeństwo wynikające z nieprzestrzegania instrukcji obsługi!

Niniejsza instrukcja zawiera ważne informacje dot. bezpiecznego używania urządzenia. Należy zwrócić szczególną uwagę na możliwe zagrożenia. Nieprzestrzeganie może doprowadzić do śmierci lub ciężkich obrażeń.

• Należy uważnie przeczytać instrukcję.
• Przestrzegać zasad bezpieczeństwa.
• Przechowywać w miejscu łatwo dostępnym.

– Obchodzenie się z prądem elektrycznym może prowadzić do niebezpiecznych sytuacji. Dotknięcie elementów przewodzących prąd może prowadzić do porażenia prądem, poparzeń lub śmierci.

– Praca przy napięciu sieciowym może być wykonywana wyłącznie przez wykwalifikowany personel specjalistyczny.

– Przestrzegać krajowych przepisów dotyczących instalacji i podłączenia (np. D: VDE 0100, A: ÖVE - ÖNORM E8001 - 1, CH: SEV 1000).

– Używać tylko oryginalnych części zamiennych.

– Naprawy mogą być wykonywane wyłącznie w zakładach specjalistycznych.

3. Opis urządzenia

Użytkowanie zgodne z przeznaczeniem L 30 S

– Lampa LED z czujnikiem ruchu na podczerwień.
– Montaż naścienny na zewnątrz budynków.
– Nie nadaje się do podłączania do ściemniaczy.

Zasada działania

– Czujnik na podczerwień odbiera promieniowanie cieplne emitowane przez poruszające się ciała (np. ludzi, zwierzęta). Promieniowanie cieplne przetwarzane jest elektronicznie, powodując automatyczne włączenie lampy LED.
– Najbezpieczniejsze wykrywanie ruchu zapewnia montaż urządzenia bokiem do kierunku ruchu.
– Zasięg wykrywania ruchu jest ograniczony w przypadku bezpośredniego poruszania się w kierunku urządzenia.
– Przeszkody (np. drzewa, ściany lub szyby) mogą ograniczać lub uniemożliwiać wykrywanie ruchu.
– Nagłe wahania temperatury spowodowane zmianą pogody nie są odróżniane od źródeł ciepła.

Użytkowanie zgodne z przeznaczeniem L 30

• Lampa LED.
  – Montaż naścienny na zewnątrz budynków.
  – Nie nadaje się do podłączania do ściemniaczy.

Zakres dostawy L 30 S

3.1

• 1 lampa LED z czujnikiem ruchu na podczerwień
• 3 śruby
• 3 kołki
• 3 przekładka
• 1 folia osłaniająca
• 1 Karta charakterystyki
• 1 Quick start

Żarówka nie wchodzi w zakres dostawy.

Zakres dostawy L 30

3.2

• 1 lampa LED
• 3 śruby
• 3 kołki
• 3 przekładka
• 1 folia osłaniająca
• 1 Karta charakterystyki
• 1 Quick start

Żarówka nie wchodzi w zakres dostawy.

Wymiary produktu L 30 S

3.3

122 mm 108 mm 261 mm

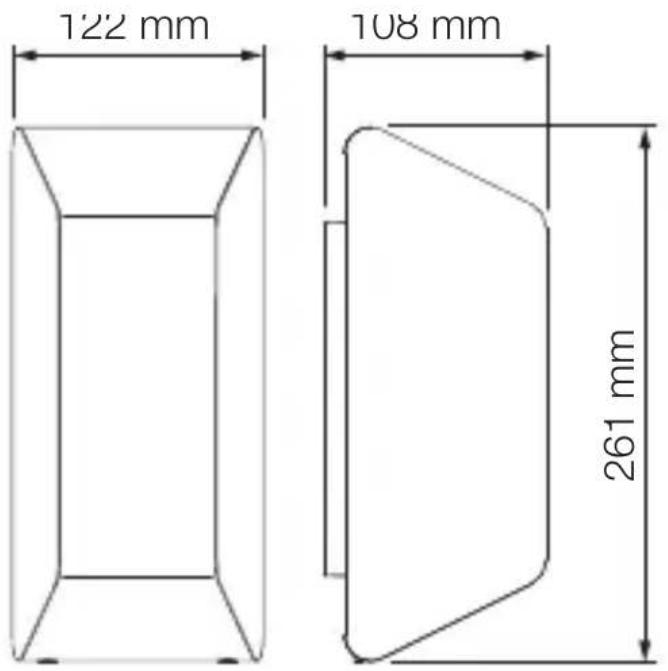

Wymiary produktu L 30

3.4

122 mm 108 mm 261 mm

Przegład urządzenia L 30 S

3.5

A B C D E

A Lampa ledowa
B Pokrywa lampy
C Źródło światła
D Zacisk przyłączeniowy
E Moduł czujnika

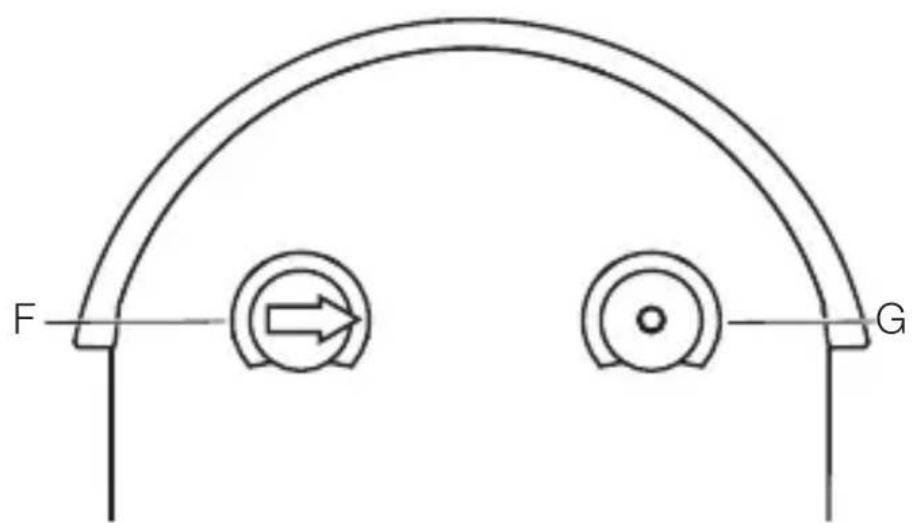

3.6

F G

F Ustawianie czasu
G Ustawianie czułości zmierzchowej

Przegład urządzenia L 30

3.7

A B C D

A Lampa ledowa
B Pokrywa lampy
C Źródło światła
D Zacisk przyłączeniowy

4. Przyłącze elektryczne

Schemat połączeń

4.1

I O

L N L N

Przewód zasilający jest kablem 2 - żyłowym:

L=przewódfazowy(najczęściejczarny, brązowy lub szary)

N = przewód neutralny (najczęściej niebieski)

Urządzenie może być również podłączone elektrycznie za wyłącznikiem sieciowym, w przypadku zapewnienia stałego włączenia wyłącznika sieciowego.

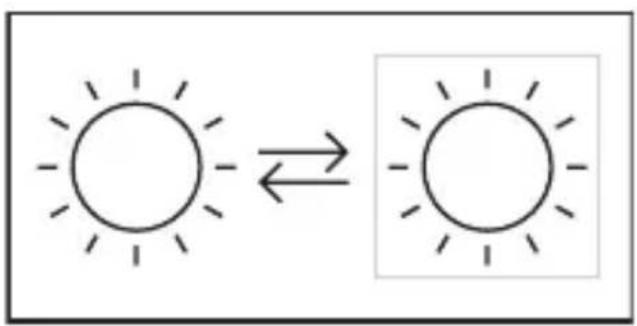

Wskazówka:

Źródło światła tej lampy nie jest wymienne.

Zagrożenie stwarzane przez prąd elektryczny!

Dotknięcie elementów przewodzących prąd może prowadzić do porażenia prądem, poparzeń lub śmierci.

• Wyłączyć prąd i przerwać dopływ napięcia.
• Sprawdzić brak napięcia za pomocą próbnika.
• Upewnić się, że doprowadzanie napięcia pozostaje przerwane.

Niebezpieczeństwo uszkodzeń!

Pomylenie przewodów przyłączeniowych może spowodować zwarcie.

• Zidentyfikować przewody przyłączeniowe.
• Prawidłowo połączyć przewody przyłączeniowe.

Przygotowanie do montażu

- Sprawdzić wszystkie elementy pod kątem uszkodzenia. W przypadku uszkodzeń nie uruchamiać urządzenia.

• Wybrać odpowiednie miejsce montażu.
  – Z uwzględnieniem zasięgu.
  – Z uwzględnieniem wykrywania ruchu.
  – Zabezpieczenie przed drganiami.
  – Obszar wykrywania bez przeszkód.
  – Nie montować w obszarach zagrożonych wybuchem.
  – Nie montować na łatwopalnych powierzchniach.
  – Nie spoglądać na źródło światła z bliska (< 30 cm).
  – Zachować odstęp co najmniej 50 cm od innych lamp LED.

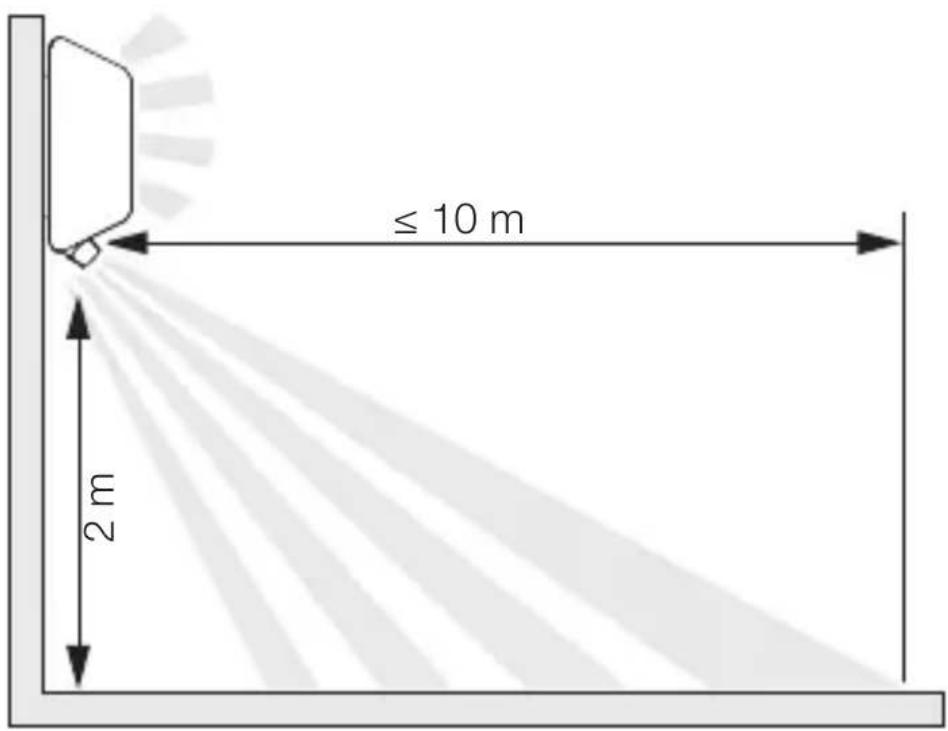

Zasięg L 30 S

5.1

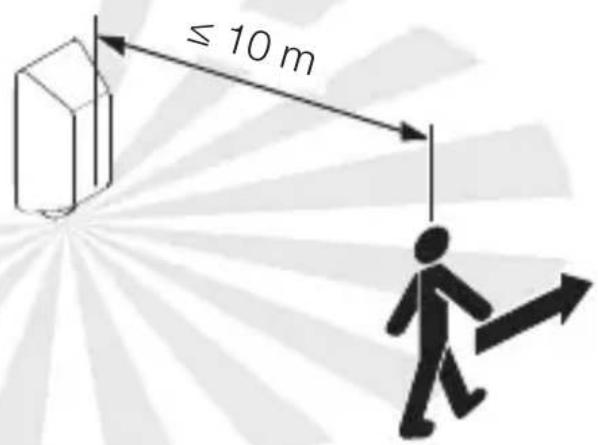

Wykrywanie ruchu bokiem do kierunku ruchu L 30 S

5.2

≤ 10 m

PL

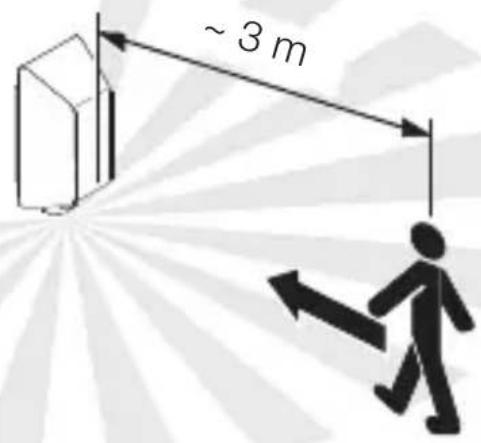

Wykrywanie ruchu zgodnie z kierunkiem ruchu L 30 S

5.3

~ 3 m

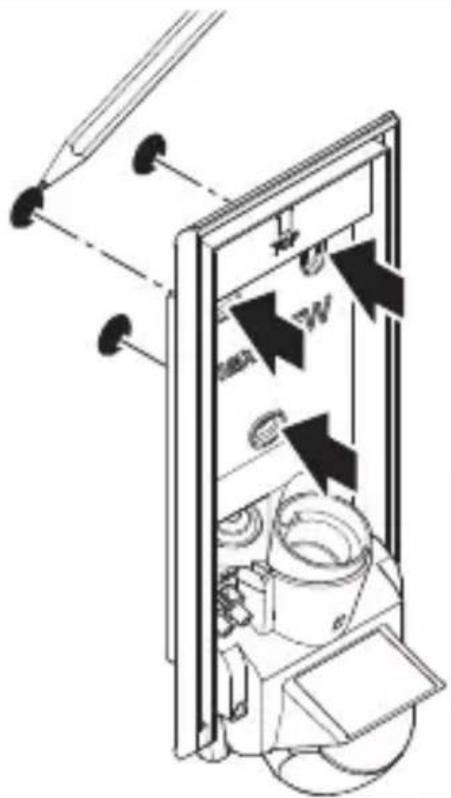

Czynności montażowe

5.4

I O

• Sprawdzić, czy dopływ napięcia jest odłączony.
  • Zaznaczyć układ nawierceń.

5.5

Ø 6 mm

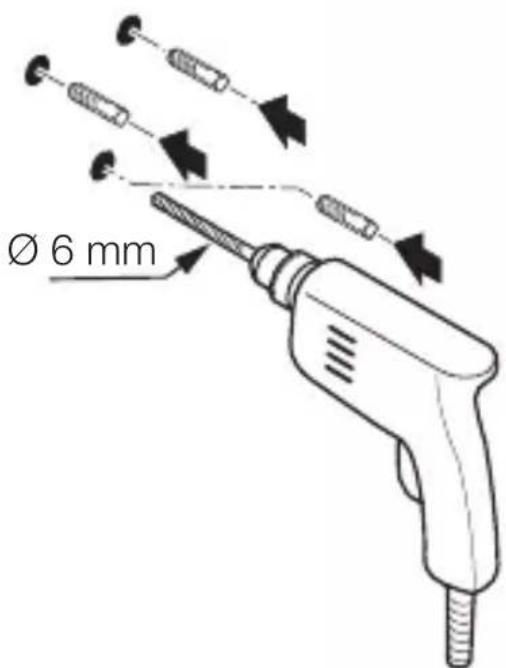

- Wywiercić otwory (∅ 6 mm) i włożyć kołki.

5.6

• Przebić zaślepkę uszczelniającą przewodu zasilania sieciowego.
• W przypadku przewodu podtynkowego, przykręcić uchwyt naścienny bez podkładki dystansowej.

5.7

• Przebić zaślepkę uszczelniającą przewodu zasilania sieciowego.
• W przypadku przewodu natynkowego, przykręcić uchwyt naścienny z podkładką dystansową.

PL

5.8

TV MAX. 15W

- Podłączyć przewód sieciowy zgodnie z planem połączeń. →„4. Przyłącze elektryczne”

5.9

• Nałożyć pokrywę lampy.
• Wkręcić śruby zabezpieczające.

5.11

I O

• Włączyć zasilanie.
• Ustawić funkcje.
  →„6. Działanie”

6. Działanie

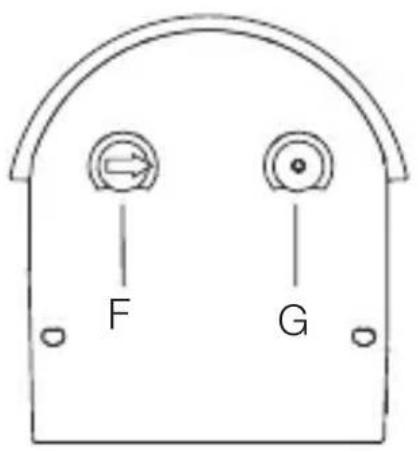

L 30 S

6.1

F G

- Skonfigurować ustawienia.

Ustawienia fabryczne

– Ustawianie czasu załączenia: 8 sekund
– Ustawianie progu czułości zmierzchowej: praca przy świetle dziennym 2.000 luksów

Ustawianie czasu (F)

Wymagany czas (opóźnienie wyłączenia) można ustawić płynnie w zakresie od ok. 8 sekund do maks. 35 minut. Każdy wykryty ruch ponownie włącza światło.

Wskazówka: Po każdym wyłączeniu lampy LED nie jest możliwe ponowne wykrycie ruchu przez ok. 1 sek. Po tym czasie lampa może włączać światło po wykryciu ruchu.

Ustawianie czułości zmierzchowej (G)

Jasność załączania (zmrok) można płynnie regulować w zakresie od ok. 2–2.000 luksów.

Tryb światła dziennego (niezależny od stopnia jasności)

Praca o zmierzchu (ok. 2 luksy)

Podczas ustawiania zasięgu czujnika i testu działania przy świetle dziennym należy obrócić pokrętło regulacyjne do pozycji 🌿

Regulacja obszaru wykrywania L 30 S

Aby wykluczyć błędne włączenia lub nadzorować wybrane miejsca można ograniczyć zasięg wykrywania przy użyciu folii. Folię nakleja się na jednostkę czujnika.

6.2

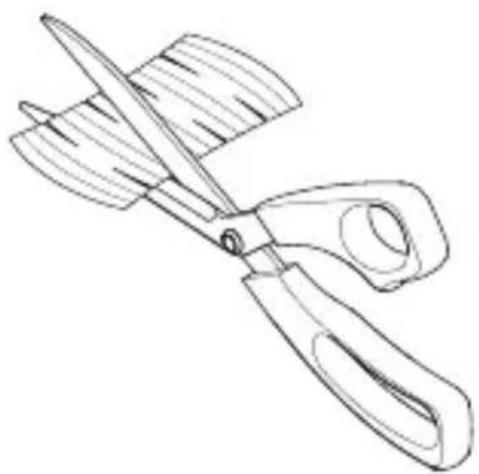

- Dociąć fragmenty folii okryciowej.

6.3

- Nakleić fragmenty folii okryciowej, aby ograniczyć poziomy obszar wykrywania.

Podczas wyrównywania obszaru wykrywania i podczas wykonywania testu działania zaleca się ustawienie najkrótszego czasu.

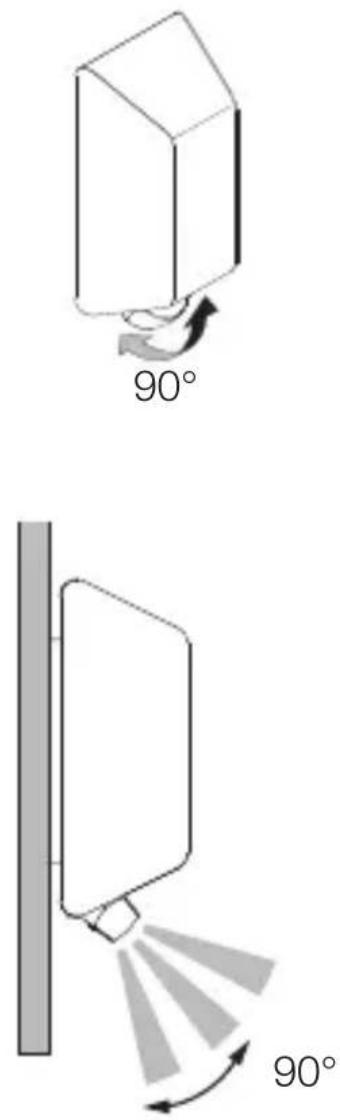

Moduł czujnika L 30 S

6.4

90° 90°

Moduł czujnika można wychyłać w pionie o 90°.

7. Czyszczenie i konserwacja

Urządzenie nie wymaga konserwacji.

Zagrożenie stwarzane przez prąd elektryczny!

Kontakt elementów przewodzących prąd z wodą może prowadzić do porażenia prądem, poparzeń lub śmierci.

- Urządzenie czyścić tylko jeśli jest suche.

Niebezpieczeństwo uszkodzeń!

Nieodpowiednie środki do czyszczenia mogą spowodować uszkodzenie urządzenia.

- Urządzenie czyścić za pomocą lekko zwilżonej szmatki bez detergentów.

8. Utylizacja

Urządzenia elektryczne, baterie, akcesoria i opakowania należy oddać do recyklingu przyjaznemu środowisku.

Nie wyrzucać urządzeń elektrycznych ani baterii wraz z odpadami z gospodarstw domowych!

Tylko dla krajów UE:

Zgodnie z obowiązującymi dyrektywami europejskimi w sprawie zużytych urządzeń elektrycznych i elektronicznych oraz ich wdrażaniu do prawa krajowego, nienadające się do użytkowania urządzenia elektryczne i baterie należy odbierać osobno i poddawać recyklingowi w sposób przyjazny środowisku.

9. Gwarancja producenta

Gwarancja producenta STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Niemcy

Wszystkie produkty STEINEL spełniają najwyższe standardy jakości. Z tego powodu z przyjemnością, jako producent udzielamy Państwu, czyli klientowi końcowemu, gwarancji zgodnie z poniższymi warunkami:

Gwarancja obejmuje brak wad, które w możliwy do zweryfikowania sposób wynikają z błędów materiałowych lub produkcyjnych oraz które zostaną nam zgłoszone niezwłocznie po wykryciu i w okresie obowiązującej ochrony gwarancyjnej. Gwarancja obejmuje wszystkie produkty STEINEL, które będą zakupione i użytkowane w Polsce, z wyłączeniem produktów STEINEL Proffesional.

Mogą Państwo dokonać wyboru, w jaki sposób świadczone będą usługi gwarancyjne – poprzez bezpłatną usługę naprawy, bezpłatną wymianę (ew. na model kolejny o tej samej lub wyższej jakości) lub wystawienie uznaniowego dokumentu korygującego.

Okres gwarancyjny na nabyty przez Państwa produkt STEINEL wynosi 3 lata (w przypadku produktów serii XLED home 5 lat) i w każdym przypadku rozpoczyna się od daty zakupu produktu.

Ponosimy koszty transportu, ale nie bierzemy odpowiedzialności za ryzyko transportowe związane z przesyłką zwrotną.

Ustawowe prawa przysługujące w razie występowania wad, nieodpłatność

Opisane tu świadczenia obowiązują dodatkowo do usta- wowych roszczeń z tytułu rękojmi, włączając szczególne przepisy dotyczące ochrony konsumenta, i nie ograniczają ich ani nie zastępują. Z ustawowych praw, przysługujących w przypadku wystąpienia wad, korzystają Państwo nieodpłatnie.

Odstępstwa od gwarancji

Gwarancją nie są objęte stanowczo żadne wymienialne żarówki. Poza tym gwarancja nie obejmuje:

– w przypadku zużycia części produktu uwarunkowanego eksploatacją lub innego naturalnego zużycia, bądź wad produktów STEINEL, które wynikają z uwarunkowanego eksploatacją lub innego naturalnego zużycia,
– w przypadku użytkowania produktu niezgodnie z przeznaczeniem lub w sposób nieprawidłowy bądź nieprzestrzegania wskazówek dotyczących użytkowania,
– jeżeli samowolnie dokonano dobudowy lub przebudowy, bądź innych modyfikacji produktu, lub wady wynikają ze stosowania akcesoriów, części zamiennych i uzupełniających, które nie są oryginalnymi produktami STEINEL,
– jeżeli konserwacja i pielęgnacja produktów nie była wykonywana zgodnie z instrukcją obsługi,
– jeżeli montażu i instalacji nie wykonano zgodnie z wytycznymi dotyczącymi instalacji STEINEL,
– w przypadku szkód lub strat powstałych podczas transportu.

Obowiązywanie polskiego prawa

Obowiązuje polskie prawo z wyłączeniem Konwencji Narodów Zjednoczonych o międzynarodowej sprzedaży towarów (CISG).

Dochodzenie roszczeń

Jeżeli chcą Państwo skorzystać z gwarancji, prosimy o przesłanie produktu w stanie kompletnym, wraz z oryginalnym dowodem zakupu, który musi zawierać datę zakupu i oznaczenie produktu, do swojego sprzedawcy lub bezpośrednio do nas: „LŁ” Spółka z ograniczoną odpowiedzialnością sp. k. dawniej „Lange Łukaszuk” spółka jawnaByków, ul. Wrocławska 43, 55-095 Mirków, Poland. Z tego powodu zalecamy staranne przechowywanie dowodu zakupu aż do momentu

upływu okresu gwarancyjnego.

3 LATA GWARANCJI PRODUCENTA

10. Dane techniczne

• Wymiary (wys. szer. gł.): 261 × 122 × 108 mm
  – Napięcie sieciowe: 220 – 240 V, 50/60 Hz
• Moc: maks. 15 W / E27
  – Wysokość montażu: Optymalna wysokość montażu: 2 m
• Kąt wykrywania: L 30 S: 180°
  – Zasięg czujnika: L 30 S: maks. 10 m
  – Ustawianie progu czułości zmierzchowej: L 30 S: 2 – 2.000 luksów
  – Ustawianie czasu: L 30 S: 8 s – 35 min
• Stopień ochrony: IP44
• Temperatura otoczenia: - 20 °C do +40 °C
  – Klasa ochronności: 11 – Wytrzymałość udarowa: IK07

11. Sposób usunięcia usterki

Urządzenie bez napięcia.

– Bezpiecznik nie włączony lub uszkodzony.

• Włączyć bezpiecznik.
• Wymienić uszkodzony bezpiecznik.

– Przerwany przewód.

- Sprawdzić przewód próbnikiem napięcia.

– Zwarcie w przewodzie zasilającym.

- Sprawdzić przyłącza.

– Ewentualnie zainstalowany wyłącznik sieciowy jest wyłączony.

- Włączyć wyłącznik sieciowy.

Urządzenie nie włącza się.

– Nieprawidłowo ustawiona czułość zmierzchowa czujnika.

- Ustawić na nowo czułość zmierzchową czujnika.

– Wyłącznik sieciowy WYŁ.

- Ustawić wyłącznik sieciowy.

– Bezpiecznik nie włączony lub uszkodzony.

• Włączyć bezpiecznik.
• Wymienić uszkodzony bezpiecznik.

– Szybkie ruchy zostały stłumione w celu zminimalizowania usterek lub ustawiony zbyt mały lub nieprawidłowy obszar wykrywania.

- Sprawdzić obszar wykrywania i wyregulować.

Urządzenie nie włącza się.

– W obszarze wykrywania czujnika ciągle coś się porusza.

• Sprawdzić obszar wykrywania.
• W razie potrzeby ograniczyć lub zmienić obszar wykrywania.

Urządzenie włącza się w niepożądanym momencie.

– Urządzenie niezamontowane stabilnie.

- Zamontować urządzenie na sztywno.

– Wystąpił ruch, który nie został zauważony przez obserwatora (ruch za ścianą, ruch małego obiektu w bezpośredniej bliskości lampy itd.)

• Sprawdzić obszar wykrywania.
• W razie potrzeby ograniczyć lub zmienić obszar wykrywania.
