| Type de produit | Buitenlamp LED met infrarood bewegingsdetector |
| Marque | Steinel |
| Modèle | L 30 S |
| Catégorie | Buitenverlichting |
| Dimensions (H × L × P) | 261 × 122 × 108 mm |
| Poids | Ongeveer 0,5 kg (schatting) |
| Alimentation | 220–240 V, 50/60 Hz |
| Puissance max | 15 W |
| Culot | E27 |
| Angle de détection | 180° |
| Portée de détection max | 10 m |
| Hauteur de montage optimale | 2 m |
| Temporisation réglable | Van 8 seconden tot 35 minuten |
| Seuil de déclenchement (luminosité) | Van 2 tot 2.000 lux |
| Indice de protection | IP44 |
| Résistance aux chocs | IK07 |
| Température ambiante | -20 °C tot +40 °C |
| Garantie fabricant | 3 jaar |
| Fonctions principales | Infrarood bewegingsdetectie, instelbare uitschakelvertraging en helderheidsdrempel, detector 90° verstelbaar |
| Nettoyage et entretien | Droog reinigen met een licht vochtige doek, zonder schoonmaakmiddel |
| Sécurité | Installatie door een erkende elektricien, stroom uitschakelen voor ingreep, niet rechtstreeks in de lichtbron kijken op minder dan 30 cm |
| Pièces détachées et réparabilité | Vervangbare lichtbron (E27), andere reparaties door een professional |
Veelgestelde vragen - L 30 S STEINEL
Gebruikersvragen over L 30 S STEINEL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Verlichting in PDF-formaat gratis! Vind uw handleiding L 30 S - STEINEL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. L 30 S van het merk STEINEL.

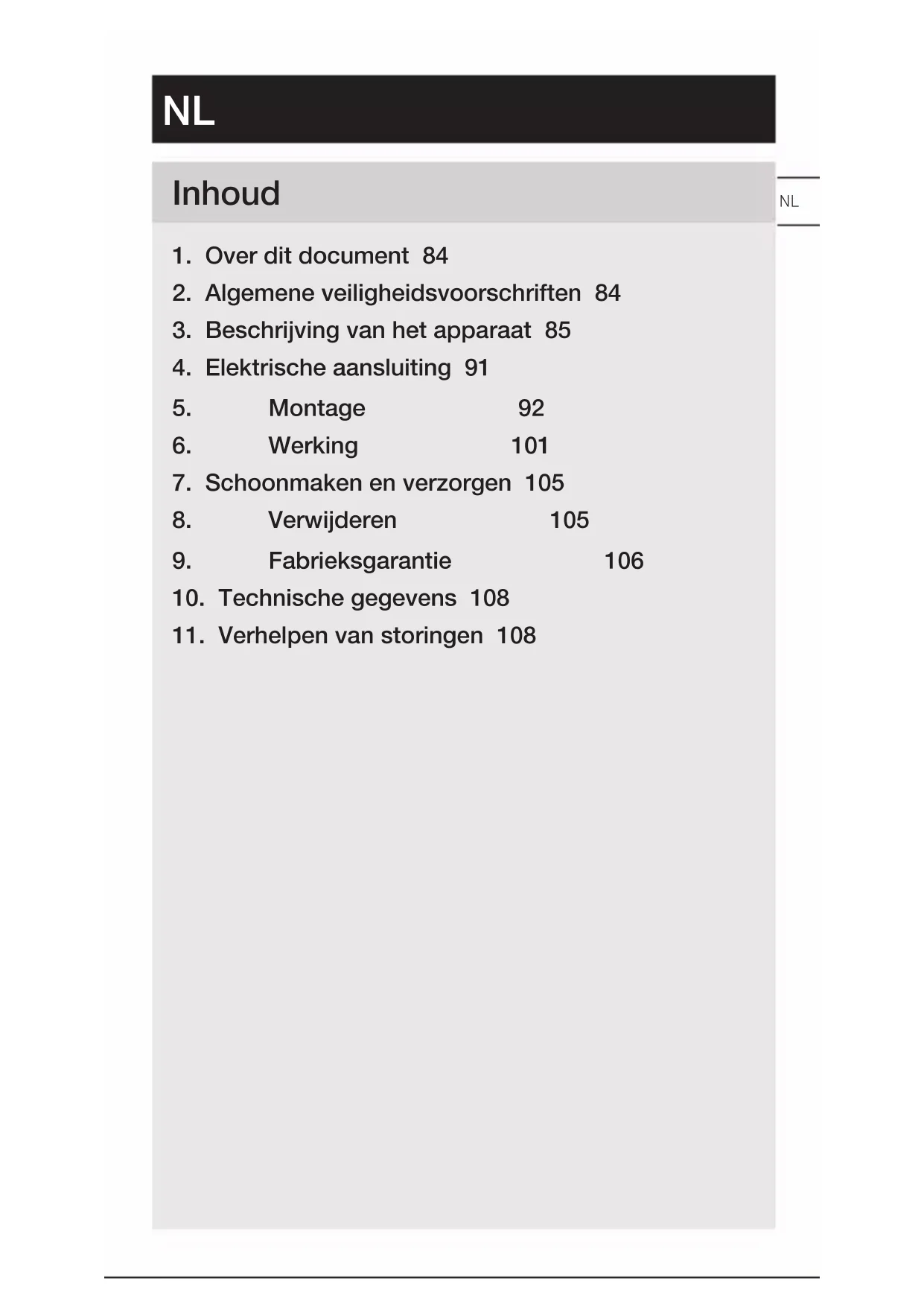

GEBRUIKSAANWIJZING L 30 S STEINEL
- Over dit document 84
- Algemene veiligheidsvoorschriften 84
- Beschrijving van het apparaat 85
- Elektrische aansluiting 91
- Montage 92
- Werking 101
- Schoonmaken en verzorgen 105
- Verwijderen 105
- Fabrieksgarantie 106
- Technische gegevens 108
- Verhelpen van storingen 108
1. Over dit document
- Rechten uit het auteursrecht voorbehouden. Vermenig-vuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd. - Wijzigingen in het kader van de technische vooruitgang voorbehouden.
Waarschuwing voor gevaar!
Waarschuwing voor risico's door elektriciteit!
Waarschuwing voor risico's door water!
2. Algemene veiligheidsvoorschriften
Gevaar door het niet naleven van de gebruiksaanwijzing!
Deze gebruiksaanwijzing bevat belangrijke informatie inzake een veilige omgang met het apparaat. Er wordt in het bijzonder gewezen op mogelijke risico's. Indien deze informatie niet wordt nageleefd kan dit ernstig lichamelijk letsel en zelfs de dood tot gevolg hebben.
- Gebruiksaanwijzing zorgvuldig doorlezen.
- Veiligheidsvoorschriften naleven.
- Toegankelijk bewaren.
- Door de omgang met elektrische stroom kunnen gevaarlijke situaties ontstaan. Het aanraken van stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.
- Werkzaamheden aan de netspanning mogen uitsluitend door gekwalificeerd vakpersoneel worden uitgevoerd.
- De nationale installatievoorschriften en aansluitvoorwaarden moeten worden nageleefd (bijv. D: VDE 0100, A: ÖVE - ÖNORM E8001 - 1, CH: SEV 1000).
- Gebruik uitsluitend originele reserveonderdelen.
- Reparaties mogen uitsluitend door een vakbedrijf worden uitgevoerd.
NL
3. Beschrijving van het apparaat
Gebruik volgens de voorschriften L 30 S
- Led-lamp met infrarood-bewegingssensor.
– Wandmontage buiten. - Niet geschikt voor het aansluiten van een dimmer.
Functieprincipe
- De infraroodsensor registreert de warmtestraling van bewegende lichamen (bijv. mensen, dieren). De zo geregistreerde warmtestraling wordt elektronisch omgezet en schakelt hierdoor de led-lamp automatisch aan.
- De veiligste bewegingsregistratie ontstaat bij apparaatmontage zijdelings op de looprichting.
- Het bereik van de bewegingsregistratie is beperkt als er recht op de sensor af gelopen wordt.
- Door hindernissen (bijv. bomen, muren of ruiten) kan de bewegingsregistratie gehinderd worden of zelfs onmogelijk zijn.
- Plotselinge temperatuurschommelingen door weersinvloeden worden niet onderscheiden van warmtebronnen.
Gebruik volgens de voorschriften L 30
- Led-lamp.
– Wandmontage buiten. - Niet geschikt voor het aansluiten van een dimmer.
Bij de levering inbegrepen L 30 S
3.1
- 1 led - lamp met infrarood - bewegingssensor
- 3 schroeven
- 3 pluggen
- 3 afstandshouders
- 1 afdekfolie
- 1 veiligheidsinformatieblad
- 1 Quick - Start
Het lampje is niet bij de levering inbegrepen.
Bij de levering inbegrepen L 30
3.2
- 1 led - lamp
-3 schroeven - 3 pluggen
-3 afstandshouders - 1 afdekfolie
- 1 veiligheidsinformatieblad
- 1 Quick - Start
Het lampje is niet bij de levering inbegrepen.

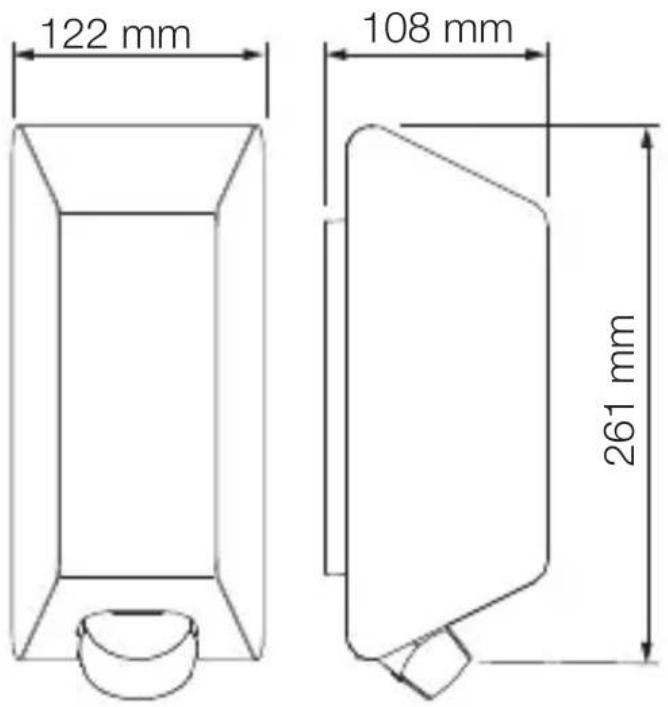

Productafmetingen L 30 S
3.3

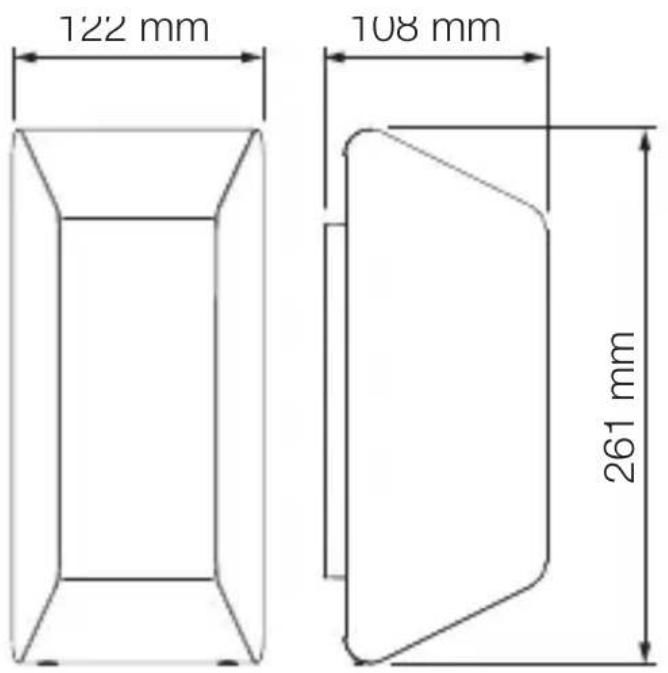

Productafmetingen L 30
3.4

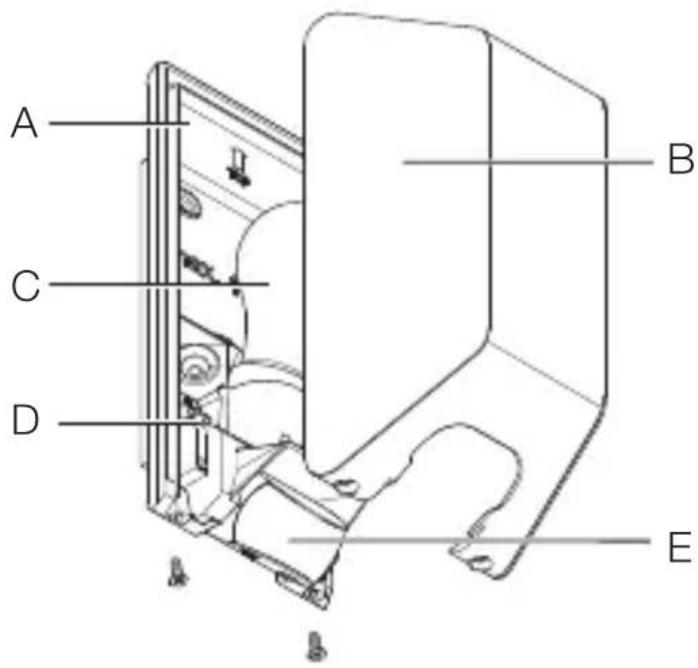

Overzicht lamp L 30 S
3.5
NL
A Led-lamp
B Lampenkap
C Lampjes
D Aansluitklem
E Sensorunit

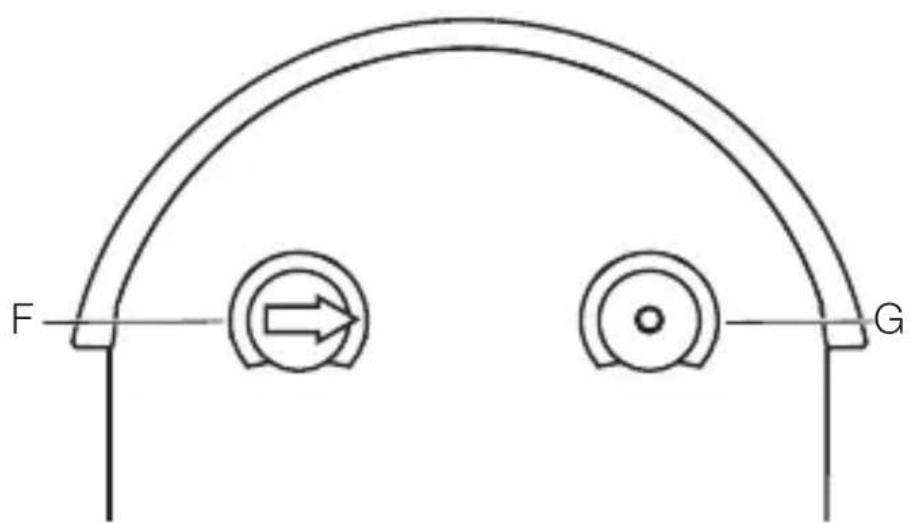

3.6
F Tijdinstelling
G Schemerinstelling

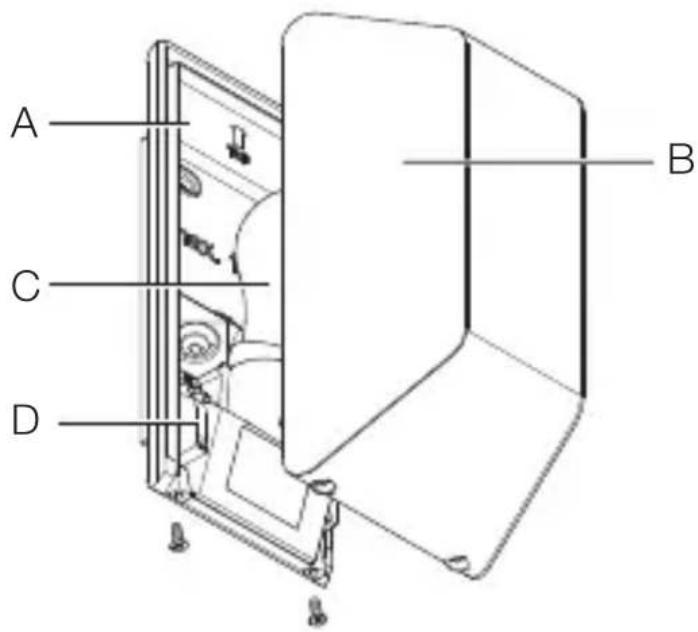

Overzicht lamp L 30
3.7
A Led-lamp
B Lampenkap
C Lampjes
D Aansluitklem
4. Elektrische aansluiting
Schakelschema
4.1
De stroomtoevoer bestaat uit een 2 - polige kabel:
L = fase (meestal zwart, bruin of grijs)
N = nuldraad (meestal blauw)
Het apparaat kan ook elektrisch worden aangesloten achter een netschakelaar, indien gewaarborgd is dat de netschakelaar continu is ingeschakeld.

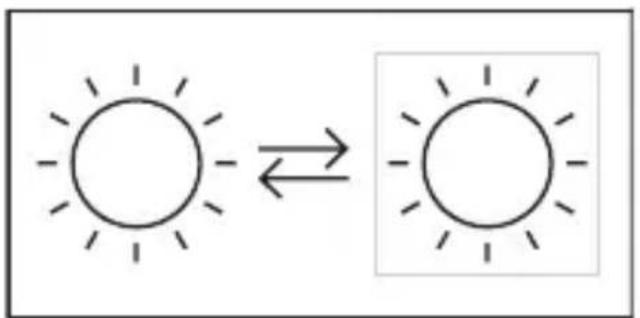

Opmerking:
de lichtbron van deze lamp kan worden vervangen.
Gevaar door elektrische stroom!
Het aanraken van stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.
- De stroom uitschakelen en de spanningstoevoer onderbreken.
- Controleer m.b.v. een spanningstester dat er geen spanning op staat.
- Zorg ervoor dat de spanningstoevoer onderbroken blijft.
Gevaar voor beschadigingen!
Het verwisselen van de kabels kan kortsluiting tot gevolg hebben.
- Identificeer de aansluitkabels.
• Aansluitkabels correct verbinden.
Montagevoorbereiding
- Alle onderdelen controleren op beschadigingen. Neem de lamp bij beschadigingen niet in gebruik.
- Geschikte montageplaats kiezen.
– Houd rekening met het bereik. - Houd rekening met de bewegingsregistratie.
- Trillingsvrij.
- Registratiebereik vrij van hindernissen.
– Niet in een explosieve omgeving monteren. - Niet op licht ontvlambare oppervlakken monteren.
– Niet vanaf korte afstand in de lichtbron kunnen kijken (< 30 cm). - Minimaal 50 cm van andere led-lampen verwijderd.

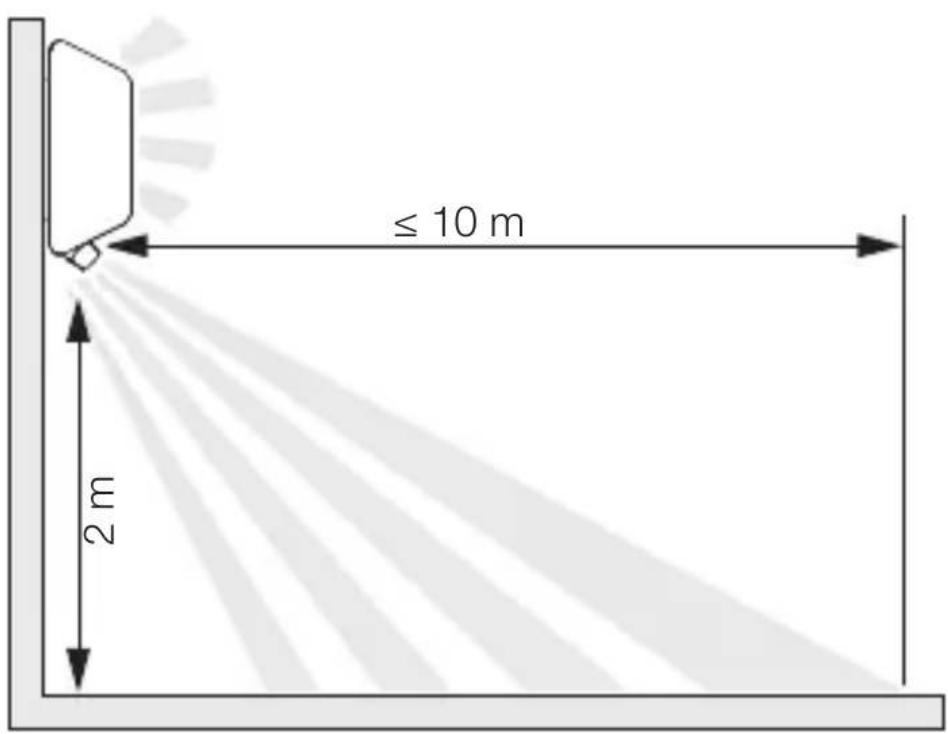

Reikwijdte L 30 S
5.1

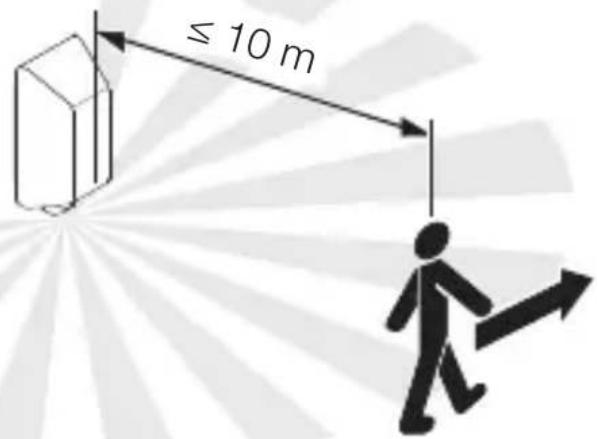

Bewegingsregistratie zijdelings op de looprichting L 30 S
5.2

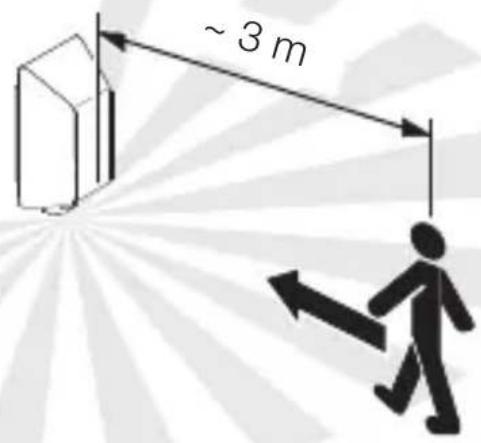

Bewegingsregistratie in de looprichting L 30 S
5.3
Montagestappen
5.4
- Controleer of de spanningstoevoer is uitgeschakeld.

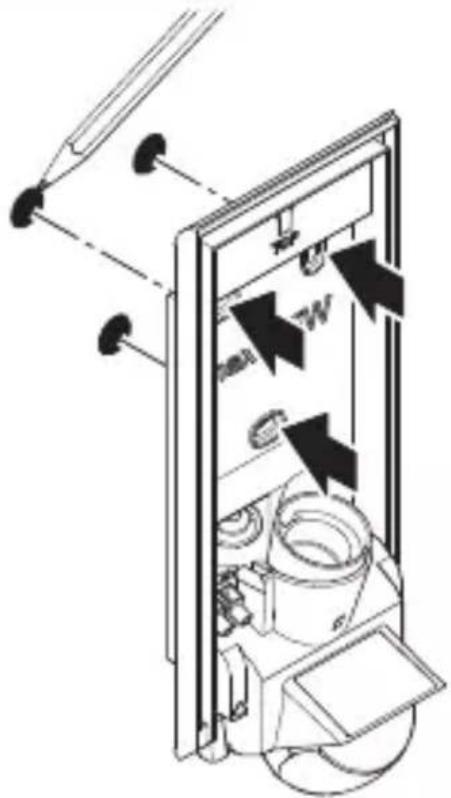

• Boorgaten aftekenen.
5.5
- Afdichtstopje voor de stroomtoevoer doordrukken.
- Wandhouder bij leidingen in de muur zonder afstandhouder vastschroeven.
5.7
- Afdichtstopje voor de stroomtoevoer doordrukken.
- Wandhouder bij leidingen op de muur met afstandhouder vastschroeven.
5.8

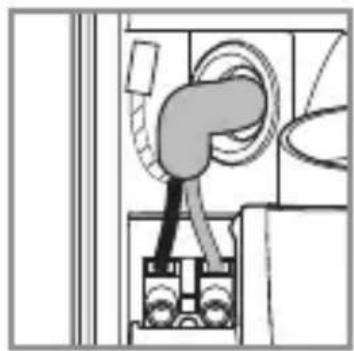

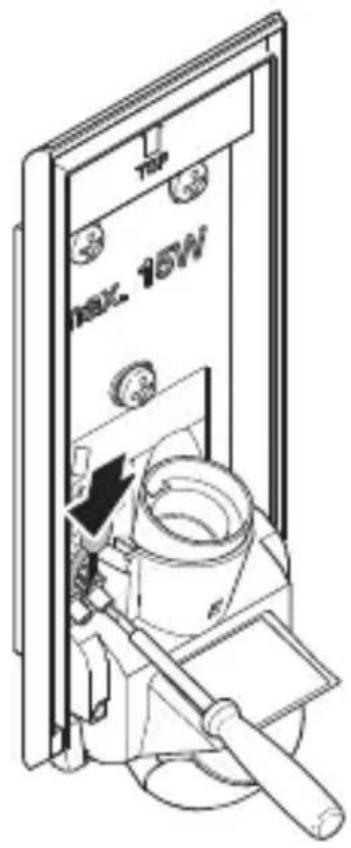

- Stroomtoevoer volgens schakelschema aansluiten. →“4. Elektrische aansluiting”
5.9
NL

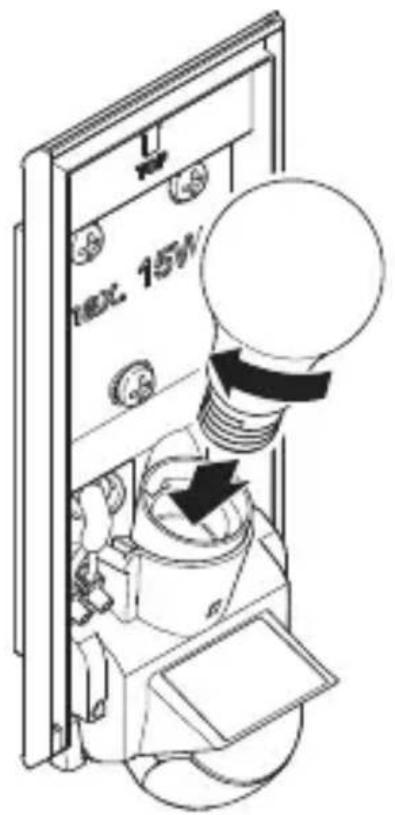

- Lamp indraaien.
5.10

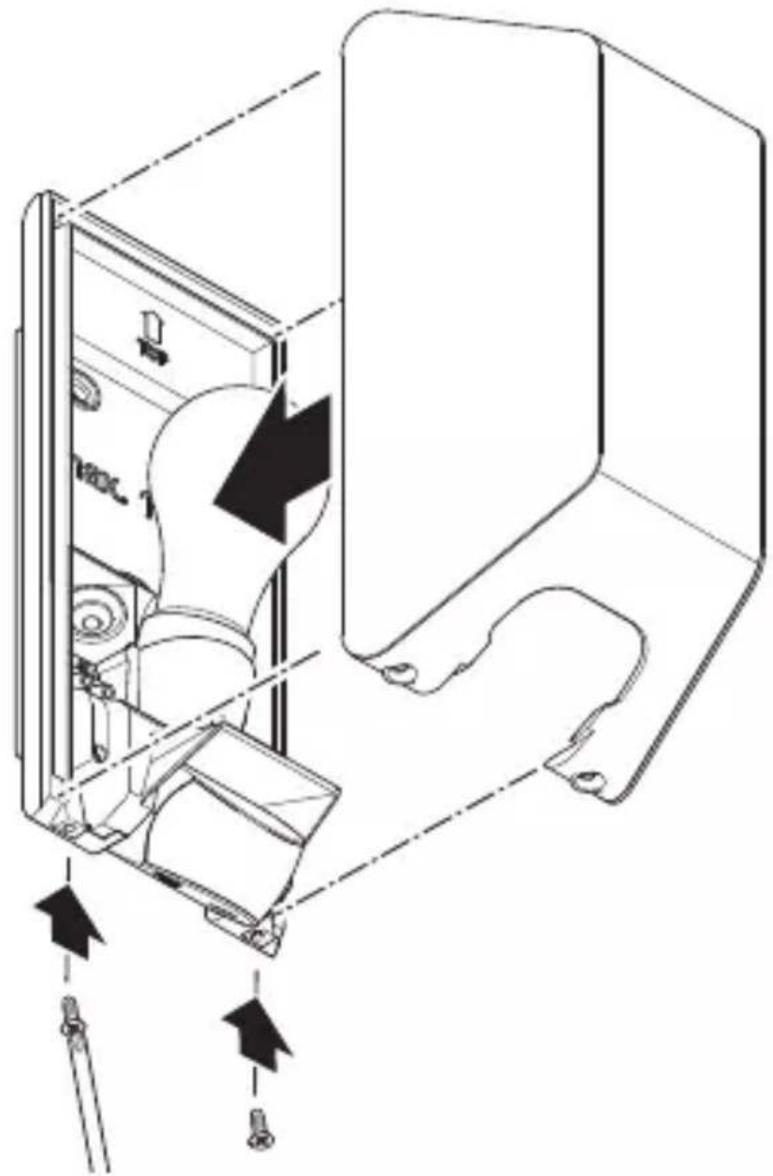

• Lampenkap plaatsen.
• Borgschroeven inschroeven.
5.11
- Stroomtoevoer inschakelen.
- Functies instellen.
→“6. Werking”
6. Werking
L 30 S
6.1
- Instellingen uitvoeren.
Fabrieksinstellingen
– Tijdinstelling: 8 seconden
- Schemerinstelling: daglichtstand 2.000 lux

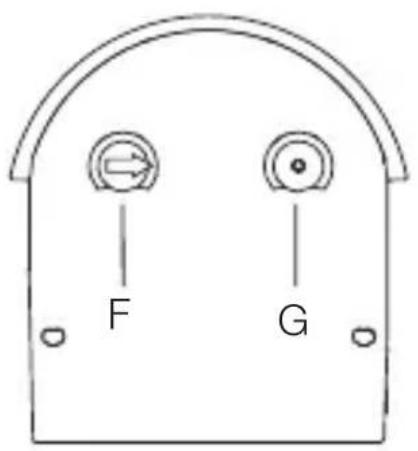

Tijdinstelling (F)
De uitschakelvertraging kan traploos worden ingesteld van ca. 8 seconden tot max. 35 minuten. Elke geregistreerde beweging schakelt het licht opnieuw in.
Opmerking: na iedere uitschakeling van de led-lamp is gedurende ca. 1 seconde geen nieuwe bewegingsregistratie mogelijk. Daarna kan de led-lamp het licht weer inschakelen bij bewegingen.
Schemerinstelling (G)
De inschakellichtsterkte (schemering) kan traploos van ca. 2–2.000 lux worden ingesteld.
- ⚙ = daglichtstand (onafhankelijk van de lichtsterkte) - ⚡ = schemerstand (ca. 2 lux)
Bij de instelling van het registratiebereik en voor de functie- test bij daglicht moet de instelknop op staan.
Aanpassing van het registratiebereik L 30 S
Het registratiebereik kan met afdekfolie worden beperkt om een foutieve schakeling uit te sluiten of om specifieke risicoplekken doelgericht te bewaken. De afdekfolie wordt op de sensorunit geplakt.
6.2
- Afdekfolie in passend grote stukken knippen.
6.3
- De op maat geknipte afdekfolie opplakken om het registratiebereik horizontaal te verkleinen.
Bij het instellen van het registratiebereik en voor de functie- test wordt geadviseerd om de kortste tijd in te stellen.

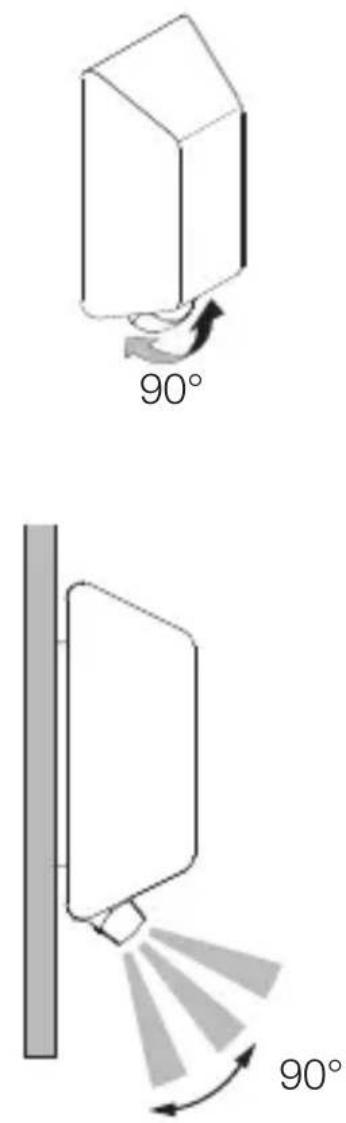

Sensorunit L 30 S
6.4
Sensorunit kan verticaal 90° worden gekanteld.
7. Schoonmaken en verzorgen
Dit apparaat is onderhoudsvrij.
Gevaar door elektrische stroom!
Het contact van water met stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.
- Reinig het apparaat alleen in droge toestand.
Gevaar voor beschadigingen!
De lamp kan door het gebruiken van verkeerde schoonmaakmiddelen worden beschadigd.
- Reinig het apparaat met een licht bevochtigde doek zonder reinigingsmiddel.
8. Verwijderen
Elektrische apparaten, batterijen, accessoires en verpakkingen moeten op milieuvriendelijke wijze gerecycled worden.
Afgedankte elektrische apparaten en oude batterijen horen niet bij het huisvuil!
Alleen voor EU - landen:
Conform de geldende Europese richtlijn betreffende afgedankte elektrische en elektronische apparatuur en de implementatie hiervan in nationaal recht moeten afgedankte elektrische apparaten en batterijen gescheiden ingezameld en op milieuvriendelijke wijze gerecycled worden.
9. Fabrieksgarantie
Fabrieksgarantie van de firma STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Duitsland
Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als consument graag garantie volgens de onderstaande voorwaarden:
De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die on-middellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL-producten die in Nederland worden gekocht en gebruikt, met uitzondering van STEINEL Professional-producten.
U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven.
De garantieperiode voor het door u gekochte STEINEL-product bedraagt 3 jaar vanaf de datum van aankoop van het product.
Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico's van de retourzending.
Wettelijke rechten bij gebreken, kosteloosheid
De hier beschreven diensten gelden als aanvulling op de wettelijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.
Uitzonderingen op de garantie
Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen. Verder is garantie uitgesloten:
- bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage,
- bij een niet regelconform of onjuist gebruik van het product, of indien de bedieningsinstructies niet werden nageleefd,
- wanneer aanpassingen en andere veranderingen
eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEINEL-delen zijn,
- indien het onderhoud en de verzorging van de producten niet conform de bedieningshandleiding werden uitgevoerd,
- wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd,
– bij transportschade of -verliezen.
Geldigheid van het Duitse recht
Op deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten.
Garantie claimen
Indien u aanspraak wilt maken op de garantie, stuur het product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen.
- Afmetingen (H × B× D): 261 × 122 × 108 mm
- Netspanning: 220–240 V, 50/60 Hz
– Vermogen: max. 15 W / E27 - Montagehoogte: optimale montagehoogte: 2 m
- Registratiehoek: L 30 S: 180°
– Reikwijdte van de sensor: L 30 S: max. 10 m - Schemerinstelling: L 30 S: 2 - 2.000 lux
- Tijdinstelling: L 30 S: 8 sec. - 35 min.
- Bescherming: IP 44
- Omgevingstemperatuur: - 20 °C tot +40 °C
– Veiligheidsklasse: // - Slagvastheid: IK 07
11. Verhelpen van storingen
Apparaat zonder spanning.
– Zekering niet ingeschakeld of defect.
• Zekering inschakelen.
- Defecte zekering vervangen.
- Kabel onderbroken.
- Kabel testen met spanningstester.
- Kortsluiting in de stroomtoevoer.
• Aansluitingen controleren.
- Eventueel aanwezige netschakelaar uit.
- Netschakelaar inschakelen.
De lamp schakelt niet in.
– Schemerinstelling verkeerd gekozen.
- Schemerinstelling opnieuw instellen.
- Netschakelaar UIT.
- Netschakelaar instellen.
– Zekering niet ingeschakeld of defect.
- Zekering inschakelen.
• Defecte zekering vervangen.
- Snelle bewegingen worden onderdrukt om storingen te vermijden of het registratiebereik is te klein of niet correct.
- Registratiebereik controleren en aanpassen.
De lamp schakelt niet uit.
- Permanente beweging in het registratiebereik.
- Registratiebereik controleren.
- Indien nodig het registratiebereik verkleinen of veranderen.
Het apparaat gaat ongewenst aan.
- Apparaat niet veilig voor bewegingen gemonteerd.
- Apparaat stevig monteren.
- Er was een beweging, maar deze werd niet als zodanig herkend (beweging achter muur, beweging van een klein object in de directe omgeving van de lamp etc.).
- Bereik controleren.
- Indien nodig het registratiebereik verkleinen of veranderen.
