KULLANIM KILAVUZU L 30 S STEINEL

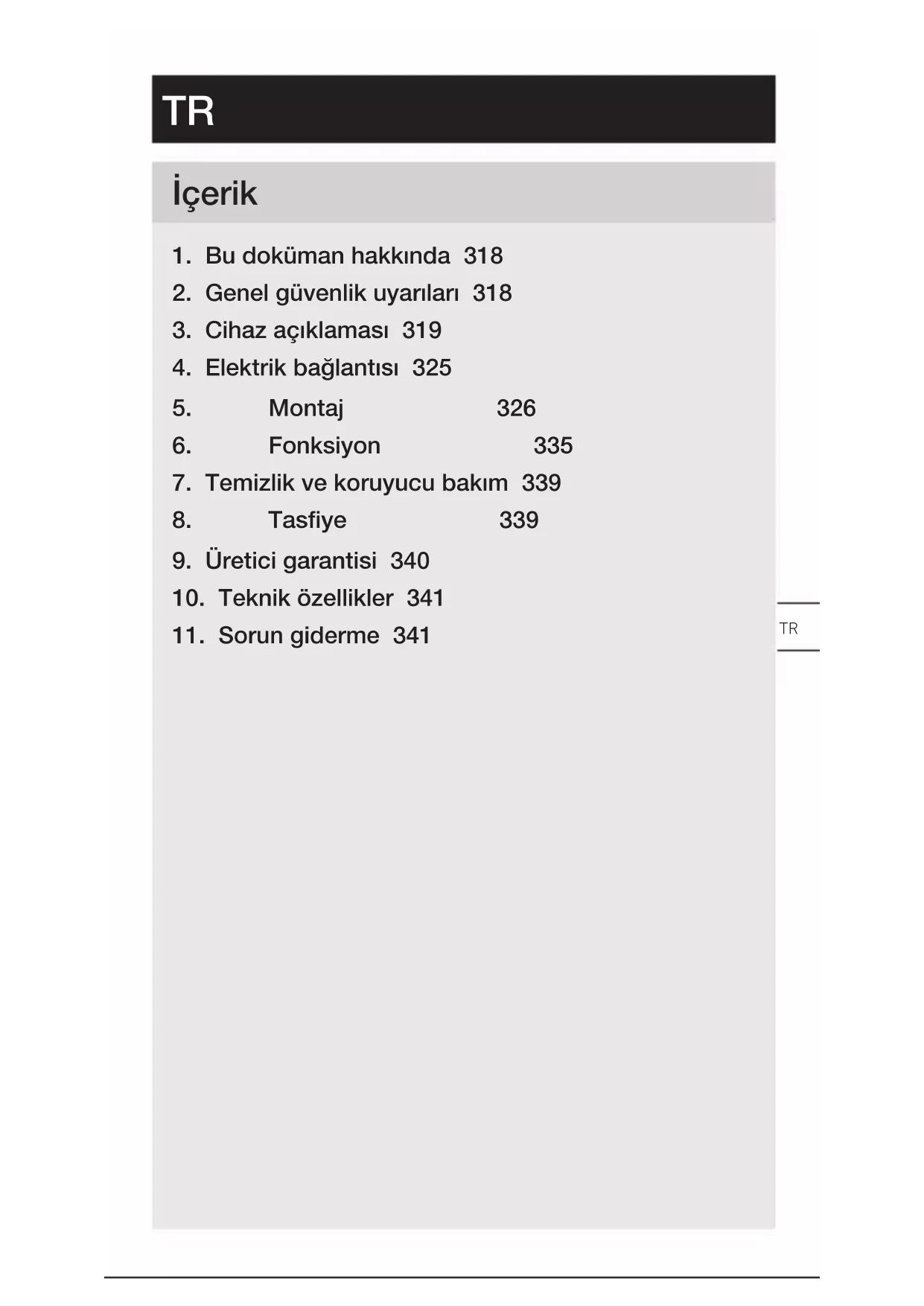

1. Bu doküman hakkında 318
2. Genel güvenlik uyarıları 318
3. Cihaz açıklaması 319
4. Elektrik bağlantısı 325
5. Montaj 326
6. Fonksiyon 335
7. Temizlik ve koruyucu bakım 339
8. Tasfiye 339
9. Üretici garantisi 340
10. Teknik özellikler 341
11. Sorun giderme 341

1. Bu doküman hakkında

– Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.
- Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Tehlikelere karşı uyarı!

Elektrikten kaynaklanan tehlikelere karşı uyarı!

Sudan kaynaklanan tehlikelere karşı uyarı!

2. Genel güvenlik uyarıları

Kullanım kılavuzunun dikkate alınmaması nedeniyle tehlike!

Bu kılavuzda, cihazın emniyetli kullanımı için önemli bilgiler yer almaktadır. Olası tehlikeler özellikle vurgulanmıştır.

Dikkate alınmaması halinde, ölüm veya ağır yaralanmalar meydana gelebilir.

• Kılavuzu dikkatli okuyun.
• Güvenlik uyarılarına riayet edin.
• Erişilebilir şekilde saklayın.

– Elektrik akımıyla yapılan çalışmalar, tehlikeli durumlara yol açabilir. Elektrik ileten parçalara dokunmak, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.
– Şebeke gerilimindeki çalışma, yalnızca uzman teknik personel tarafından yapılabilir.
– Ülkeye özgü kurulum yönergeleri ve bağlantı koşulları dikkate alınmalıdır (örn. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
– Sadece orijinal yedek parçalar kullanın.
– Onarımlar yalnızca uzman şirketler tarafından yapılabilir.

3. Cihaz açıklaması

Amacına uygun kullanım L 30 S

– Kızılötesi hareket sensörlü LED lamba.
– Diş mekanda duvara montaj.
– Bir kısıcı anahtara bağlamak için uygun değildir.

Fonksiyon prensibi

– Kızılötesi sensörü, hareket eden vücutlardan (insanlar, hayvanlar, vb.) yayılan ısı radyasyonunu algılar. Bu ısı radyasyonu, elektronik forma dönüştürülür ve LED lambayı otomatik olarak çalıştırır.
– En güvenli hareket algılama, cihazı hareket yönünün yan tarafına monte ederek yapılır.
- Doğrudan cihazın üzerine doğru yüründüğünde, hareket algılamanın menzili kısıtlanır.
- Engeller (örn. ağaçlar, duvarlar veya cam bölmeler) nedeniyle hareket algılama kısıtlanabilir veya hiç yapıla-mayabilir.
– Hava koşullarından dolayı ani sıcaklık değişiklikleri, ısı kaynaklarında farklılık oluşturmaz.

Amacına uygun kullanım L 30

• LED lamba.
  – Diş mekanda duvara montaj.
  – Bir kısıcı anahtara bağlamak için uygun değildir.

Teslimat kapsamı L 30 S

3.1

• 1 adet kızilötesi hareket sensörlü LED lamba
• 3 vida
• 3 dübel
• 3 ara parça
• 1 örtücü folyo
• 1 Güvenlik Bilgi Formu
• 1 Hızlı Başlatma Kılavuzu

Ampul, teslimatın içinde yer almaz.

Teslimat kapsamı L 30

3.2

• 1 LED lamba
• 3 vida
• 3 dübel
• 3 ara parça
• 1 örtücü folyo
• 1 Güvenlik Bilgi Formu
• 1 Hızlı Başlatma Kılavuzu

Ampul, teslimatın içinde yer almaz.

Ürünün boyutları L 30 S

3.3

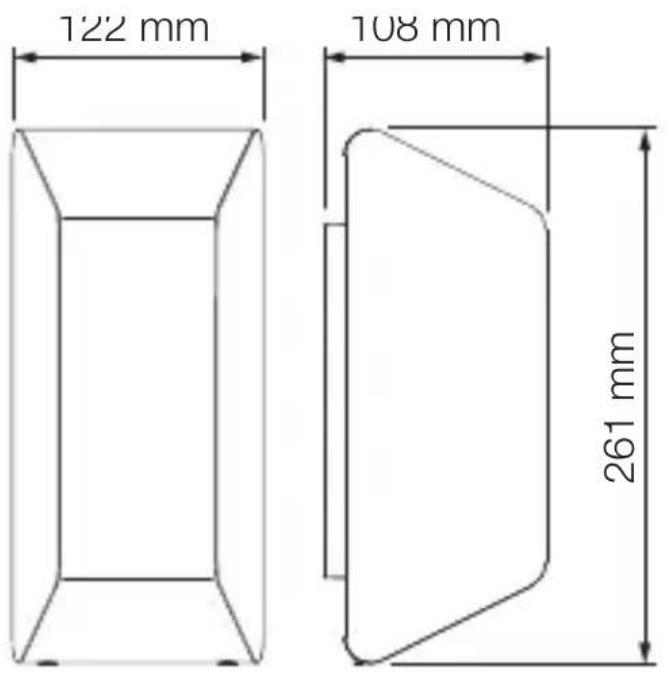

122 mm 108 mm 261 mm

Ürünün boyutları L 30

3.4

122 mm 108 mm 261 mm

Cihazın genel görünümü L 30 S

3.5

A B C D E

A LED lamba
B Lamba kapağı
C Ampul
D Bağlantı terminali
E Sensör ünitesi

3.6

F G

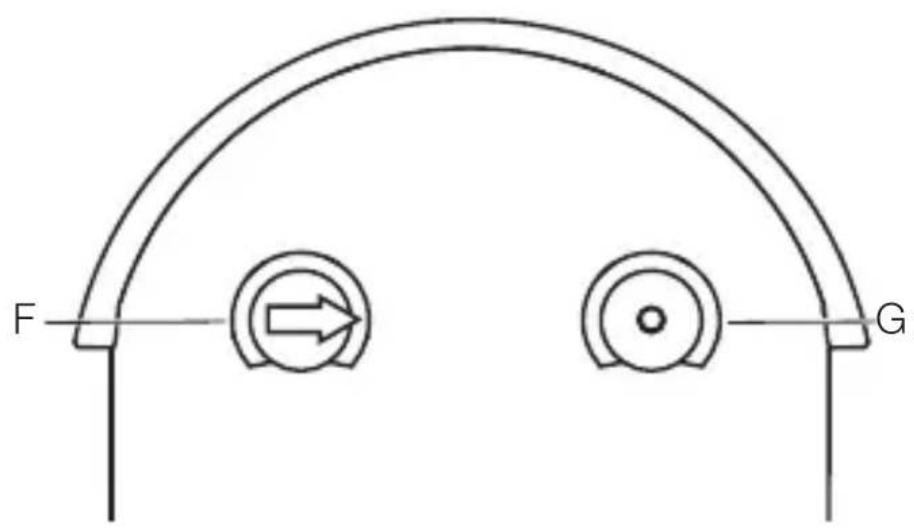

F Zaman ayarı
G Alacakaranlık ayarı

Cihazın genel görünümü L 30

3.7

A B C D

A LED lamba
B Lamba kapağı
C Ampul
D Bağlantı terminali

4. Elektrik bağlantısı

Devre şeması

4.1

Elektrik kablosu, 2 iletkenli bir kablodur:

L = Faz (genellikle siyah, kahverengi veya gri)

N = Nötr hattı (genellikle mavi)

Şebeke anahtarının her zaman açık olduğundan emin olunması halinde, cihaz elektriksel olarak bir şebeke anah-tarından sonra da bağlanabilir.

Açıklama:

Bu lambanın ışık kaynağı değiştirilebilir.

Elektrik akımı nedeniyle tehlike!

Elektrik ileten parçalara dokunmak, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

• Elektriği kapatın ve elektrik beslemesini kesin.
• Elektriğin kesik olduğunu, kontrol kalemi ile kontrol edin.
• Elektrik beslemesinin kesik kalacağından emin olun.

Maddi hasar tehlikesi!

Bağlantı tesisatlarının karıştırılması, kısa devreye yol açabilir.

• Bağlantı tesisatlarını tanımlayın.
• Bağlantı tesisatlarını doğru bağlayın.

Montaj hazırlığı

• Bütün yapı parçalarında hasar kontrolü yapın. Hasarlar olduğunda, cihazı işletme almayın.
• Uygun montaj yerini seçin.

– Erişim menzilini göz önüne alarak.

– Hareketlerin algılanmasını göz önüne alarak.

- Titreşimsiz.

- Kapsama alanında engeller yok.

– Patlama tehlikesi olmayan bölgelerde.

– Kolay tutuşmayan yüzeylerin üzerinde.

– Işık kaynağının içine kısa mesafeden (< 30 cm) bakılmayacak şekilde.

– Diğer LED lambalardan en az 50 cm uzakta.

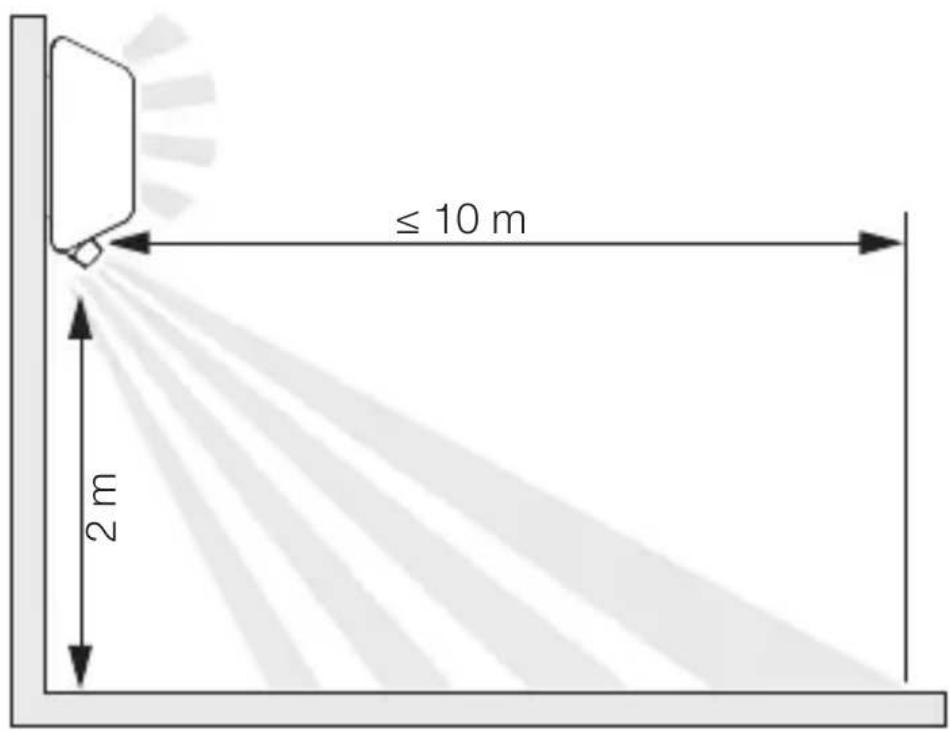

Menzil L 30 S

5.1

Hareket yönünün yan tarafından hareket algılama L 30 S

5.2

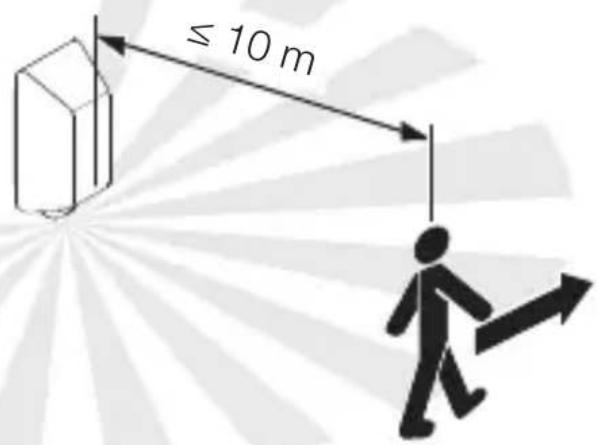

≤ 10 m

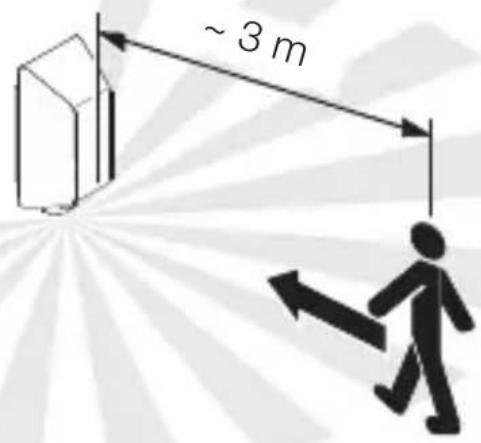

Hareket yönünde hareket algılama L 30 S

5.3

~ 3 m

Montaj adımları

5.4

• Elektrik beslemesinin kapatıldığıını kontrol edin.
• Delik yerlerini işaretleyin.

TR

5.5

- Delikleri delin (Ø 6 mm) ve dübelleri yerleştirin.

5.6

• Elektrik besleme kablosu için tapayı delin.
• Sıva altı montajlı besleme kablosu için duvar tutucusunu ara parçalar olmadan vidalayın.

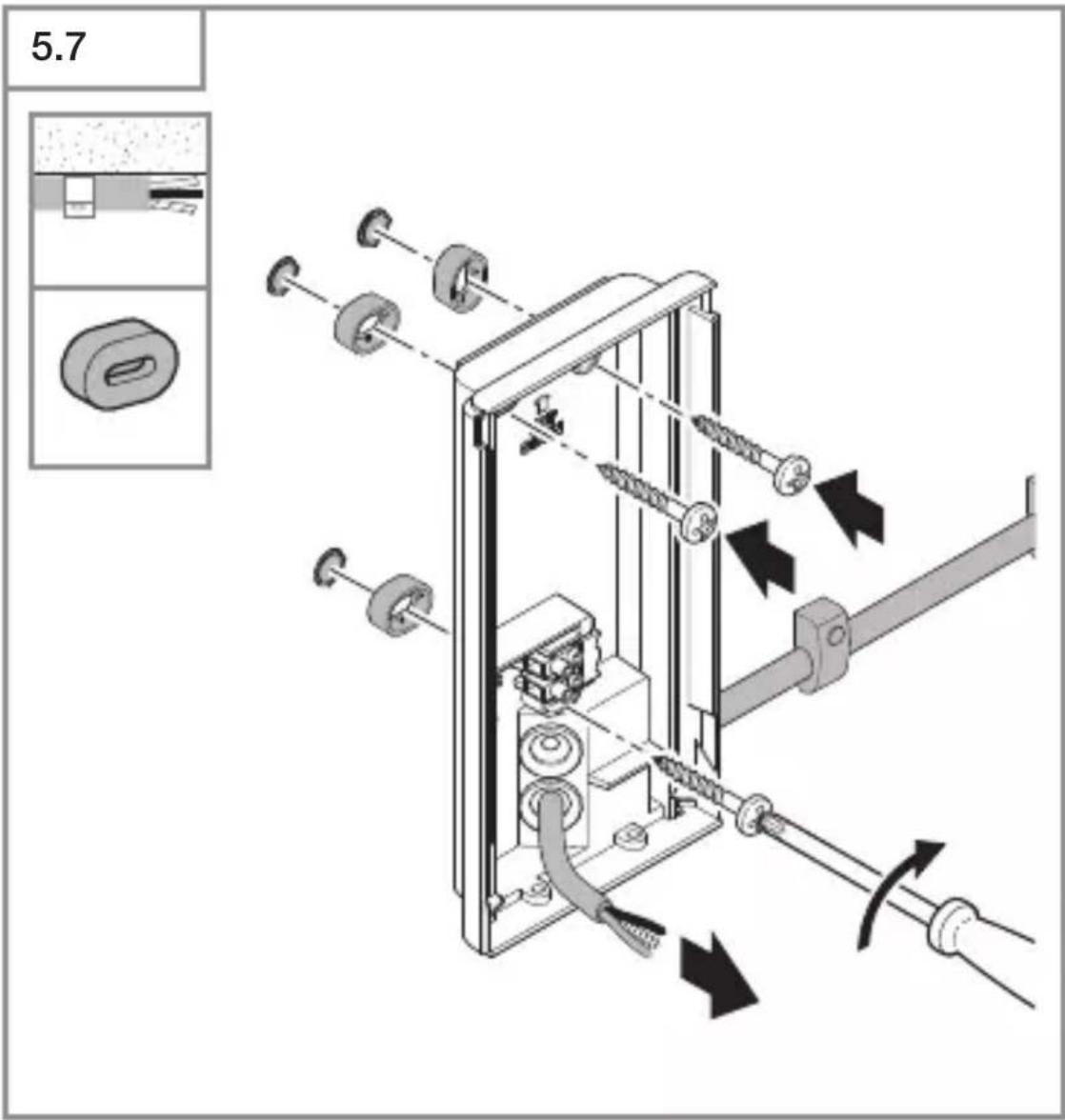

5.7

• Elektrik besleme kablosu için tapayı delin.
• Sıva üstü besleme kablosu için duvar tutucusunu ara parçalarla birlikte vidalayın.

5.8

TV MAX. 15W

- Elektrik beslemesini devre şemasına göre bağlayın. →“4. Elektrik bağlantısı”

5.9

15° BCL. 15°

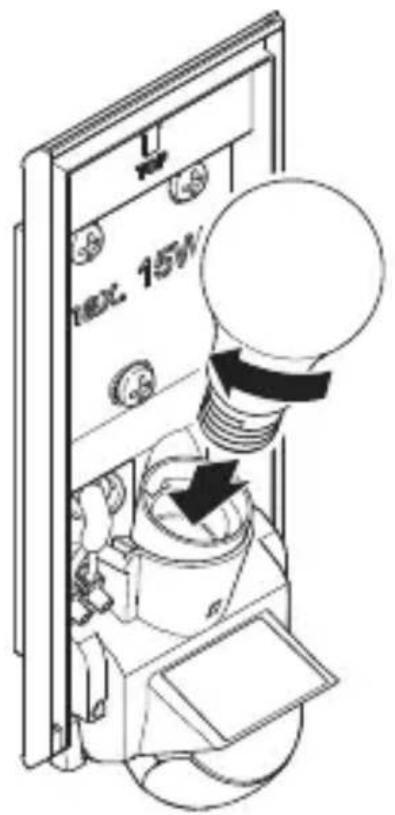

- Ampulü yerleştirin.

5.10

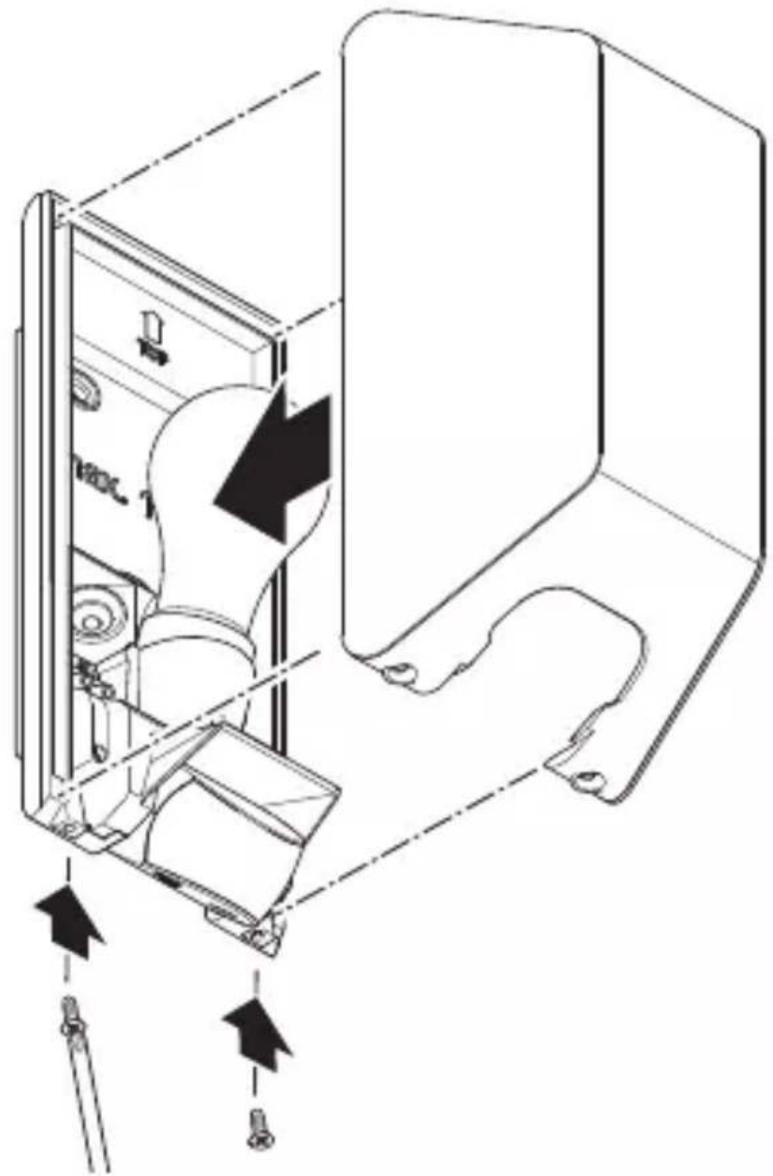

• Lamba kapağını oturtun.
• Emniyet vidalarını vidalayın.

5.11

I O

• Elektrik beslemesini açın.
• Fonksiyonları ayarlayın.
  →“6. Fonksiyon”

6. Fonksiyon

L 30 S

6.1

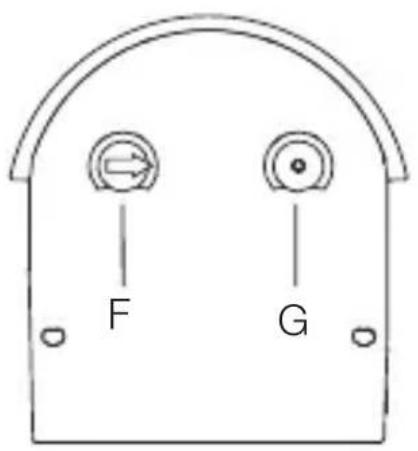

F G

- Ayarları yapın.

Fabrika ayarları

• Zaman ayarı: 8 saniye
  – Alacakaranlık ayarı: Gün ışığı işletimi 2.000 Lux

Zaman ayarı (F)

Kapatma gecikmesi, yak. 8 saniye ile maks. 35 dakika arasında kademesiz olarak ayarlanabilir. Algılanan her hareketle birlikte ışık yeniden açılır.

Not: LED lambanın her durduruluşunu takiben yak. 1 sa- niye boyunca yeni bir hareket algılaması yapılamaz. Bunun ardından LED lamba, hareket halinde ışığı tekrar açar.

Alacakaranlık ayarı (G)

Devreye girme parlaklığı (alacakaranlık), yak. 2–2.000 Lux arasında kademesiz olarak ayarlanabilir.

-Gün ışığı işletimi (parlaklıktan bağımsız)
-©= Alacakaranlık işletimi (yak. 2 Lux)

Kapsama alanının ayarı sırasında ve gün ışığında fonksiyon testi için, ayar düğmesi konumunda durmalıdır.

Algılama alanının hassas ayarı L 30 S

Hatalı çalışmaları engellemek veya tehlike yerlerini hedeflenen şekilde izlemek için, kapsama alanı örtücü folyo ile sınırlandırılabilir. Örtücü folyo, sensör ünitesinin üzerine yapıştırılır.

6.2

- Örtücü folyo parçalarını boyutlara göre kesin.

6.3

- Yatay algılama alanını sınırlamak için örtücü folyo parçalarını yapıştırın.

Algılama alanının ayarlanması sırasında ve fonksiyon testi için, en kısa sürenin ayarlanması önerilmektedir.

Sensör ünitesi L 30 S

6.4

90° 90°

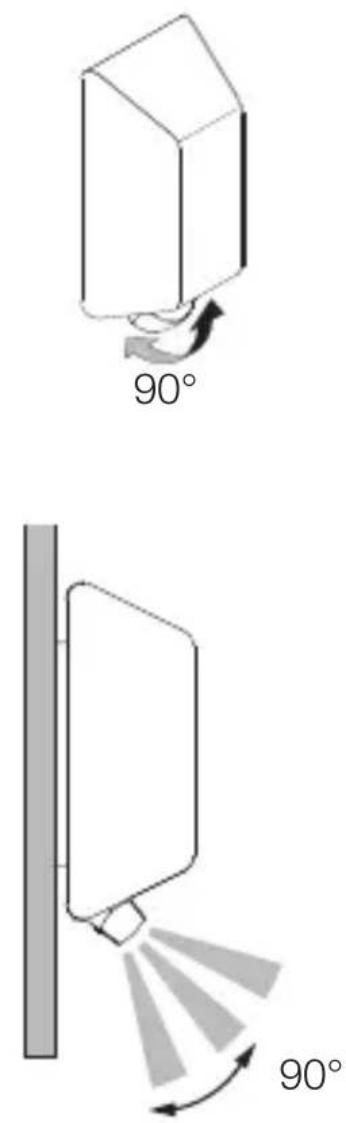

Sensör ünitesi, dikeyde 90° yatırılabilir.

7. Temizlik ve koruyucu bakım

Cihaz bakım gerektirmez.

Elektrik akımı nedeniyle tehlike!

Elektrik ileten parçalara suyun teması, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

- Cihazı yalnızca kuru haldeyken temizleyin.

Maddi hasar tehlikesi!

Yanlış temizlik maddeleri nedeniyle, cihaz zarar görebilir.

- Cihazı, deterjan kullanmadan hafif nemli bir bezle temizleyin.

8. Tasfiye

Elektrikli cihazlar, piller, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları ve pilleri evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar için geçerli olan Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ve pillerin ayrı toplanması ve bir çevre dostu geri dönüşüme gönderilmesi zorunludur.

9. Üretici garantisi

Üretici garantisi STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Almanya

Bu STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve ardındanbir numune kontrolüne tabi tutulmuştur. STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir. Garanti süresi 36 ay olup, kullanıcıya satış tarihi itibariyle başlar. Malzeme ve fabrikasyon hatalardan kaynaklanan kusurlar tarafımızca giderilmektedir; garanti hizmeti, tercihimize bağlı olarak kusurlu parçaların onarımı veya değişimi şeklinde gerçekleşir. Garanti hizmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonucunda meydana gelen hasar ve kusurları kapsamaz. Yabancı ci-simlere yansıyan dolayı zararlar, garanti kapsamı dışındadır. Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kasa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlanmış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir.

Servis:

Fabrika servisimiz, garanti süresi sona erdikten sonra veya aksaklıklar halinde onarım yapar. Lütfen ürünü iyi ambalajlanmış halde, en yakın servis istasyonuna gönderin.

10. Teknik özellikler

• Boyutlar (Y x G x D): 261 × 122 × 108 mm
  – Şebeke gerilimi: 220–240 V, 50/60 Hz
  – Güç: maks. 15 W / E27
  – Montaj yüksekliği: Optimum montaj yüksekliği: 2 m
• Kapsama açısı: L 30 S: 180°
  – Sensörün menzili: L 30 S: maks. 10 m
  – Alacakaranlık ayarı: L 30 S: 2 – 2.000 Lux
  – Zaman ayari: L 30 S: 8 sn – 35 dak
• Koruma türü: IP 44
• Ortam sıcaklığı: -20 °C ila +40 °C
• Koruma sınıfı: Ⅱ
• Darbe mukavemeti: IK 07

11. Sorun giderme

Cihazda elektrik yok.

– Sigorta çalıştırılmamış veya arızalı.

• Sigortayı çalıştırın.
• Arızalı sigortayı değiştirin.

- Kablo kopuk.

- Kabloyu avometre ile gözden geçirin.

– Elektrik kablosunda kısa devre.

- Bağlantıları gözden geçirin.

- Muhtemelen, mevcut elektrik anahtarı kapalı.

- Elektrik anahtarını çalıştırın.

Cihaz devreye girmiyor.

– Alacakaranlık ayarı yanlış seçilmiş.
- Alacakaranlık ayarını yeniden ayarlayın.

– Elektrik anahtarı KAPALI.

- Elektrik anahtarını yeniden ayarlayın.

– Sigorta çalıştırılmamış veya arızalı.

• Sigortayı çalıştırın.
• Arızalı sigortayı değiştirin.

– Hızlı hareketler, arızaların minimuma indirilmesi amacıyla bastırılıyor veya algılama alanı çok küçük ayarlanmış ya da doğru değil.

- Algılama alanını kontrol edin ve ayarlayın.

Cihaz kapanmıyor.

– Algılama alanında sürekli hareket var.

• Algılama alanını kontrol edin.
• Gerektiğinde, algılama alanını sınırlayın veya değiştirin.

Cihaz istem dışı çalışıyor.

– Cihaz harekete karşı güvenli monte edilmemiş.

• Cihazı sıkı monte edin.

– Hareket mevcut, ancak izleyici tarafından algılanmıyor (duvar arkasında hareket, lambanın çok yakınında küçük bir objenin hareketi vb.).

• Alanı kontrol edin.
• Gerektiğinde, algılama alanını sınırlayın veya değiştirin.
