NÁVOD NA OBSLUHU L 30 S STEINEL

11. Odstraňovanie porúch 419

– Chránené autorským právom. Dotlač, aj keď iba v skrátenej verzii, je povolená iba snaším súhlasom. – Vyhradzujeme si právo na zmeny slúžiace technickému pokroku.

Varovanie pred nebezpečenstvami! Varovanie pred nebezpečenstvom vdôsledku zásahu elektrickým prúdom! Varovanie pred nebezpečenstvom vdôsledku pôsobenia vody!

Nebezpečenstvo vdôsledku nedodržania návodu na obsluhu! Tento návod obsahuje dôležité informácie obezpečnej manipulácii svýrobkom. Vtexte sa nachádzajú upozor- nenia na možné nebezpečenstvá. Nedodržanie pokynov môže spôsobiť smrť alebo ťažké poranenia.

• Návod uložte na dostupnom mieste. – Práca selektrickým prúdom môže viesť knebezpečným situáciám. Pri kontakte sdielmi, ktoré vedú elektrický prúd, môže dôjsť kelektrickému šoku, popáleninám alebo smrti. – Prácu na sieťovom napätí smie vykonávať len kvalifiko- vaný odborný personál. – Dodržiavajte národné inštalačné predpisy a podmienky pripojenia (napr. D: VDE0100, A: ÖVE - NORM E8001 - 1, CH:SEV1000). – Používajte iba originálne náhradné diely. – Opravy smie vykonávať iba odborná prevádzka.– 397 – Obsah

Správne používanie L30S – LED svietidlo sinfračerveným pohybovým senzorom. – Vhodné na nástennú montáž vexteriéri. – Nevhodné na pripojenie na stmievací spínač. Princíp fungovania – Infračervený senzor sníma tepelné žiarenie pohybujúcich sa telies (napr. ľudí, zvierat). Tepelné žiarenie sa elektro- nicky spracuje a automaticky zapne LED svietidlo. – Najbezpečnejšie snímanie pohybu sa dosiahne montá- žou výrobku bočne ksmeru chôdze. – Dosah snímania pohybu je obmedzený, ak pohyb smeruje priamo na výrobok. – Prekážky (napr. stromy, múry alebo sklenené tabule) môžu obmedziť alebo úplne znemožniť snímanie pohybu. – Náhle kolísania teploty spôsobené počasím sa nedajú odlíšiť od tepelných zdrojov. Správne používanie L30 – LED svietidlo. – Vhodné na nástennú montáž vexteriéri. – Nevhodné na pripojenie na stmievací spínač.– 398 – Obsah Rozsah dodávky L30S

– 1 LED svietidlo – 3 skrutky – 3 hmoždinky – 3 dištančné držiaky – 1 krycia fólia – 1 karta bezpečnostných údajov – 1stručný návod Svetelný zdroj nie je obsiahnutý vrozsahu dodávky.– 400 – Obsah Rozmery výrobku L30S

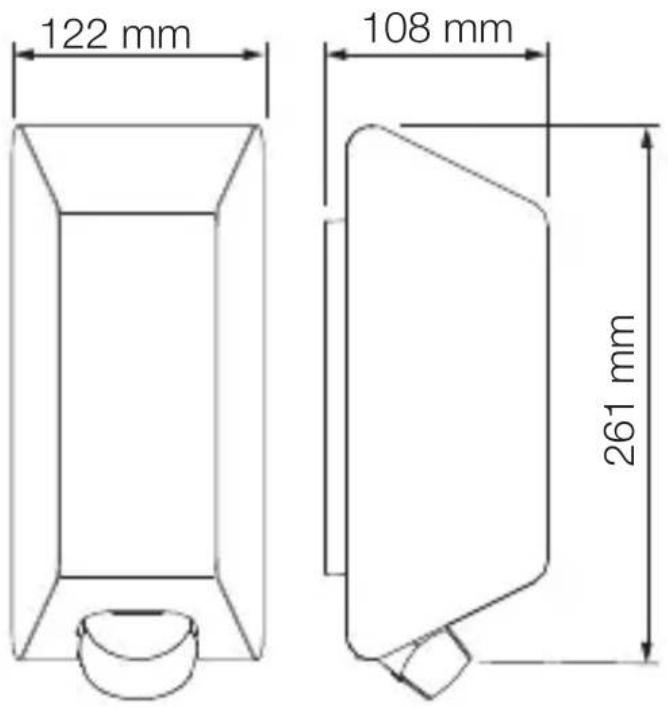

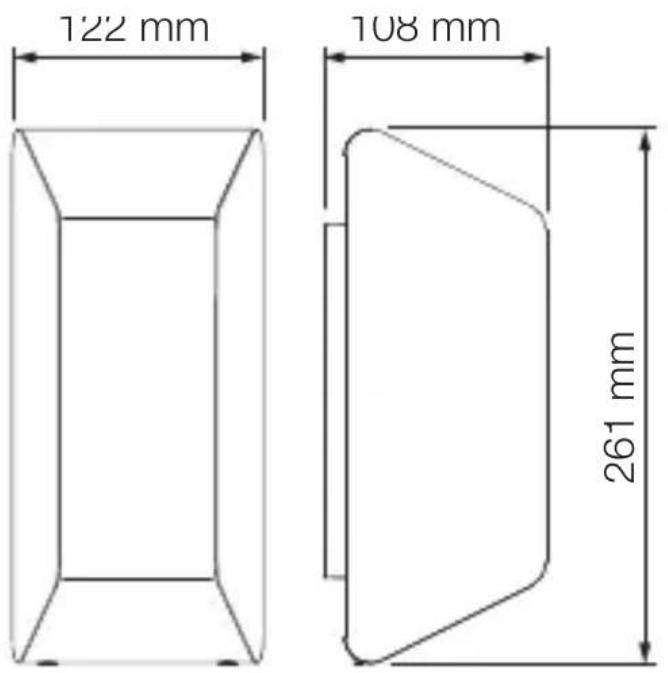

122mm 108mm 261mm Rozmery výrobku L30

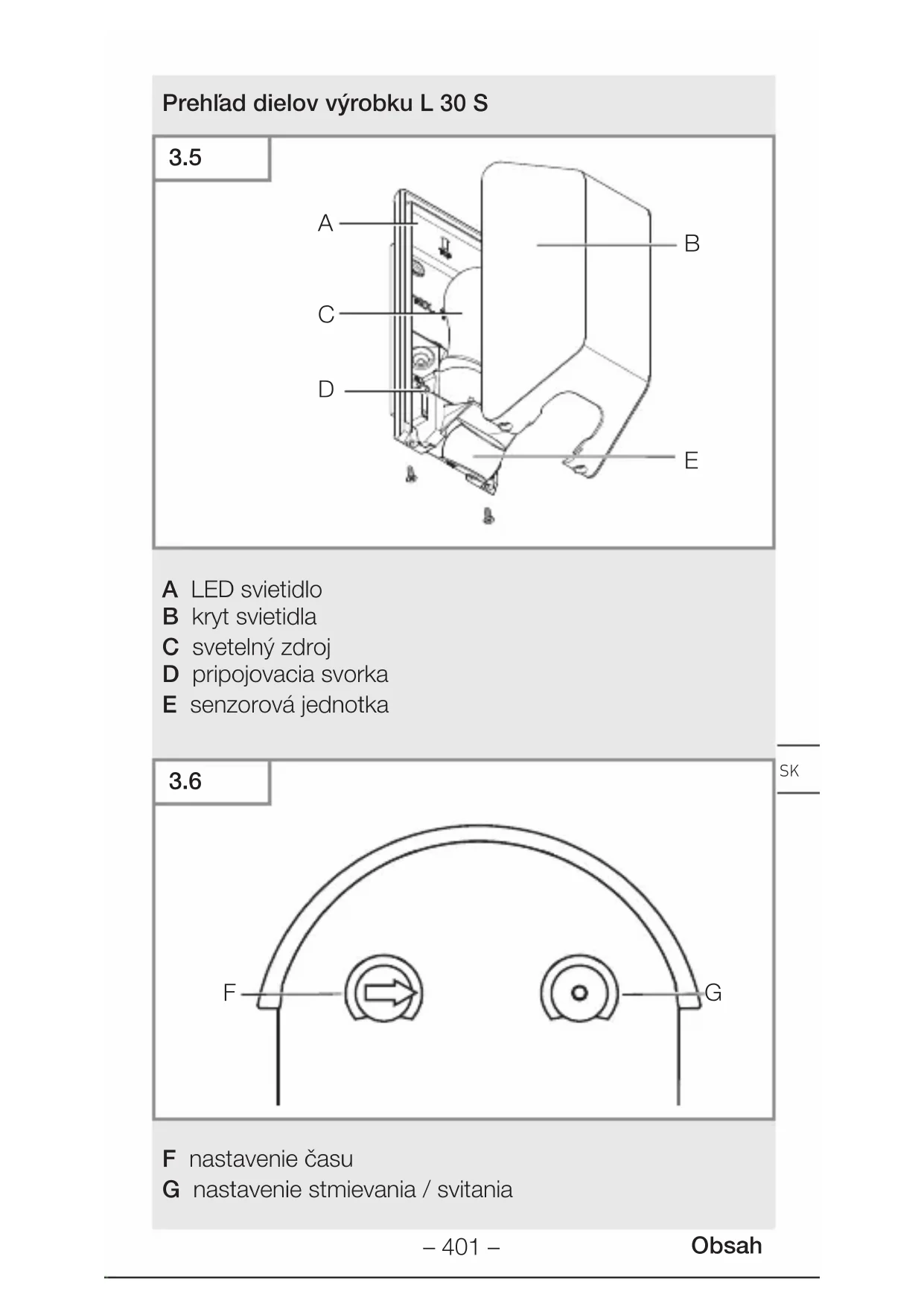

Prehľad dielov výrobku L30S

F nastavenie času G nastavenie stmievania/svitania– 402 – Obsah Prehľad dielov výrobku L30

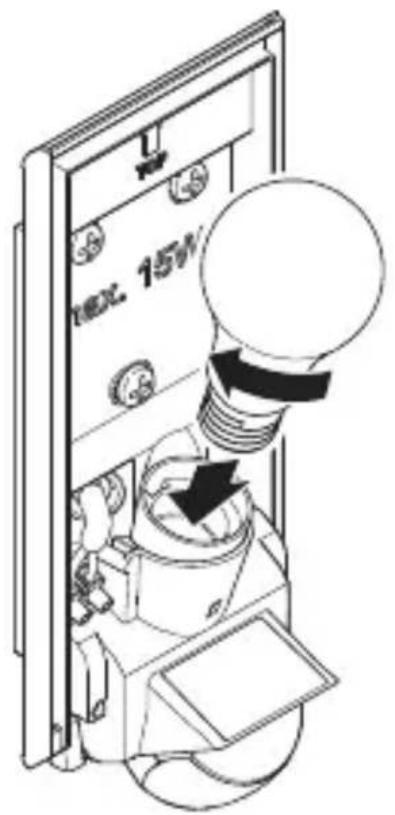

Napájacie vedenie pozostáva z2 - žilového kábla: L = fáza (zvyčajne čierna, hnedá alebo sivá) N = neutrálny vodič (zvyčajne modrý) Výrobok je možné pripojiť aj elektricky ksieťovému spínaču, ak je zaistené, že sieťový spínač bude vždy zapnutý. Upozornenie: Svetelný zdroj tohto svietidla sa dá vymeniť.– 404 – Obsah

Nebezpečenstvo zásahu elektrickým prúdom! Pri kontakte sdielmi, ktoré vedú elektrický prúd, môže dôjsť kelektrickému šoku, popáleninám alebo smrti.

• Odpojte elektrický prúd a prerušte prívod napätia.

• Skontrolujte beznapäťovosť pomocou skúšačky napätia.

• Ubezpečte sa, že prívod napätia zostane prerušený. Nebezpečenstvo materiálnych škôd! Zámena prípojných vedení môže spôsobiť skrat.

• Identifikujte jednotlivé prípojné vedenia.

• Prípojné vedenia správne zapojte. Príprava na montáž

• Všetky diely skontrolujte vzhľadom na poškodenie. Pri poškodeniach výrobok neuvádzajte do prevádzky.

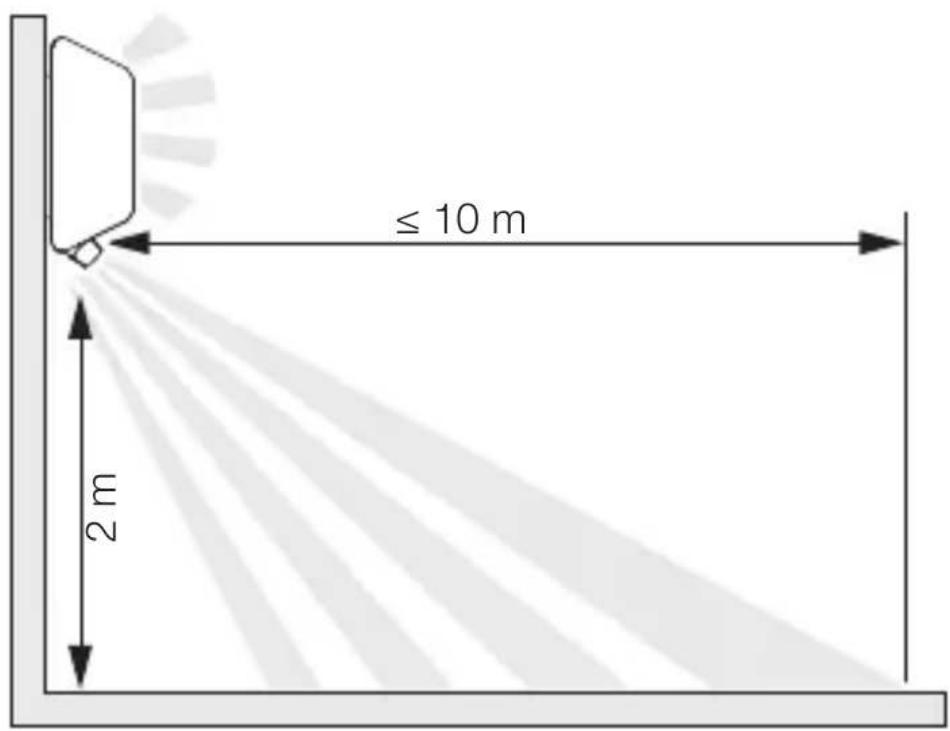

• Vyberte vhodné miesto montáže. – Pri zohľadnení dosahu. – Pri zohľadnení snímania pohybu. – Miesto bez otrasov. – Oblasť snímania bez prekážok. – Oblasti bez nebezpečenstva výbuchu. – Povrchy bez ľahko horľavého materiálu. – Bez možnosti pohľadu do svetelného zdroja zkrátkej vzdialenosti (<30cm). – Vo vzdialenosti najmenej 50cm od iných LED svietidiel.– 405 – Obsah

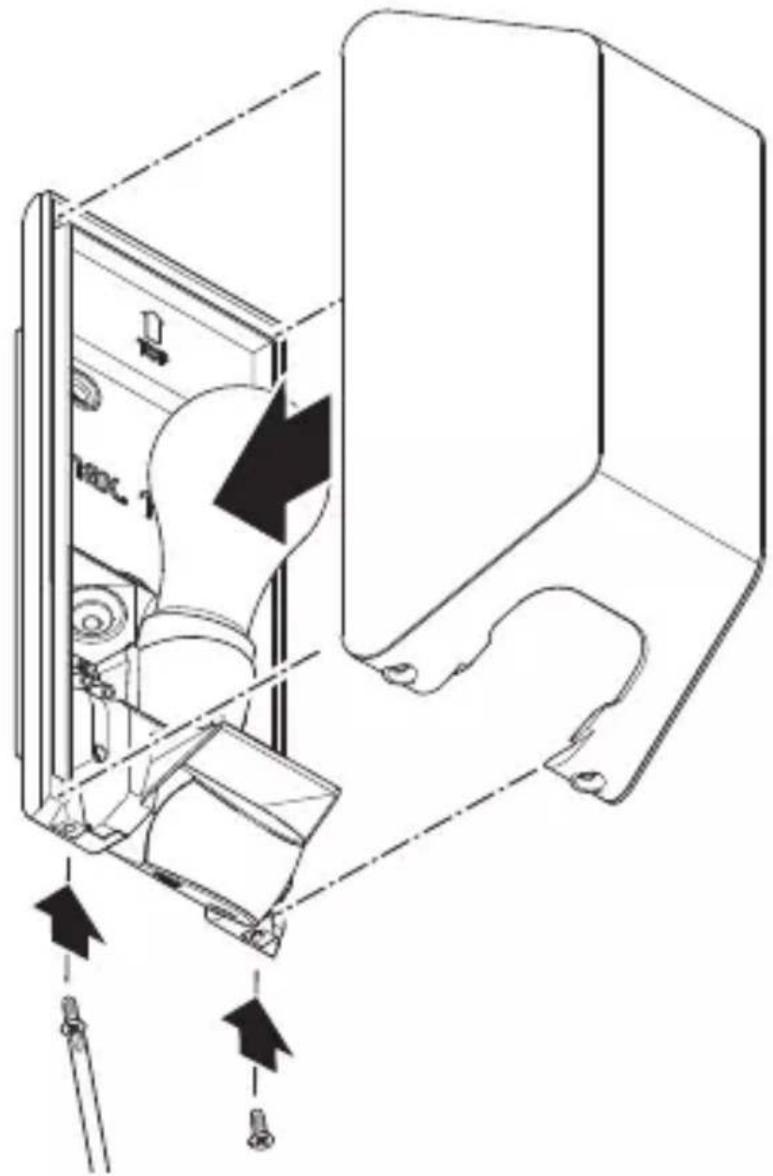

• Skontrolujte, či je odpojený prívod napätia.

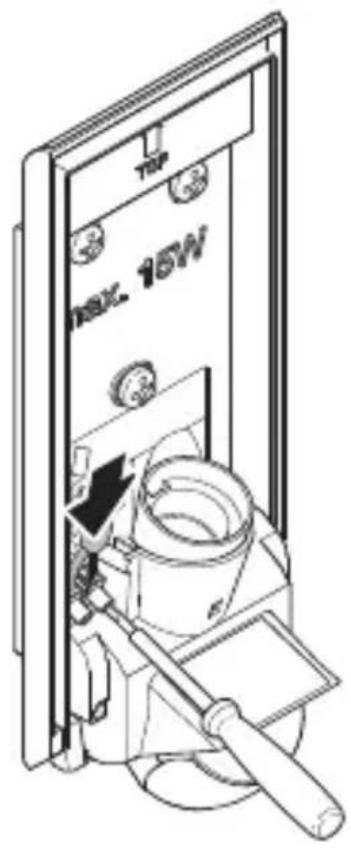

• Prerazte tesniace zátky pre napájacie vedenie.

• Nástenný držiak pri podomietkovom vedení pevne priskrutkujte bez dištančných držiakov.– 409 – Obsah

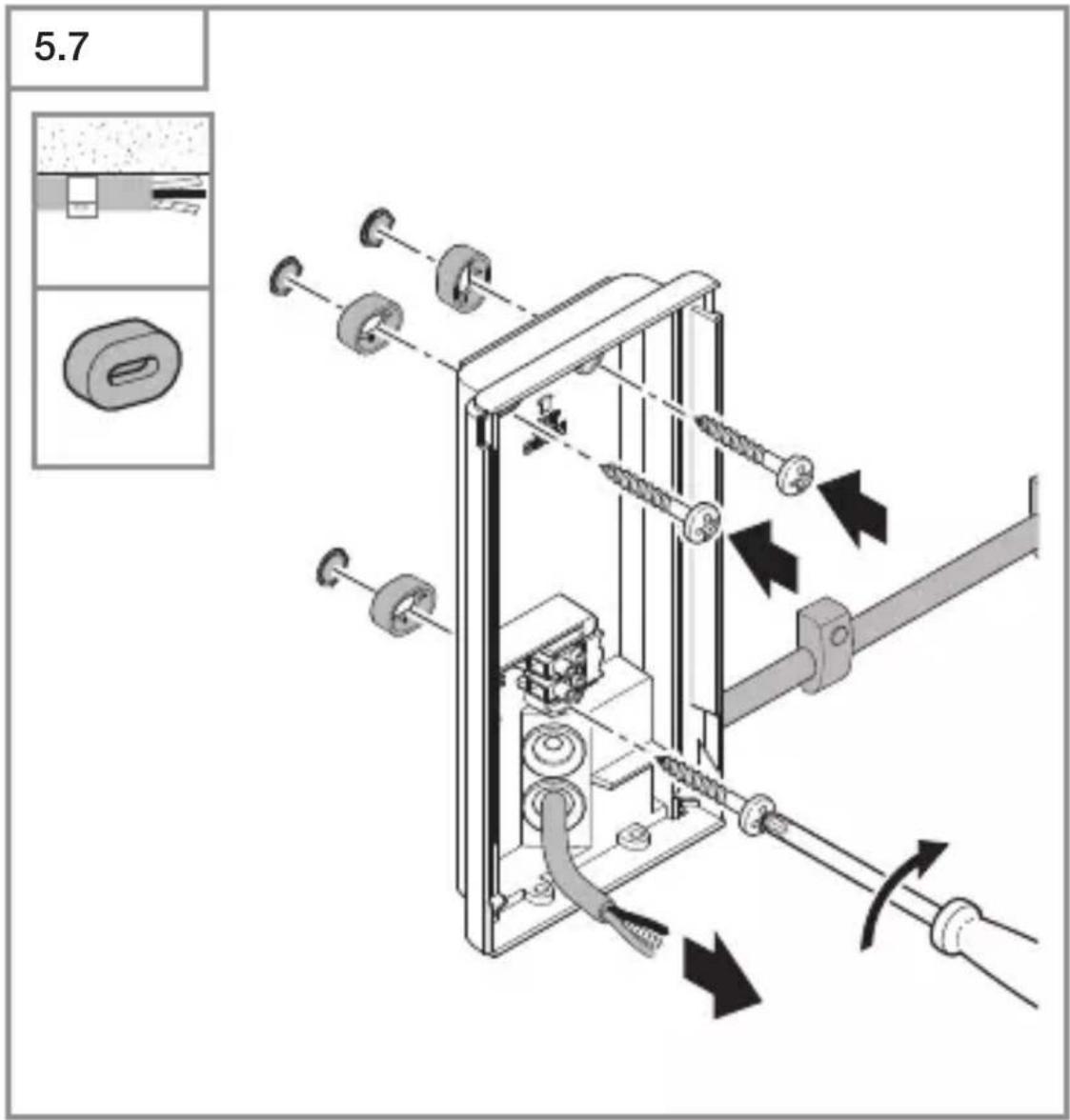

• Prerazte tesniace zátky pre napájacie vedenie.

• Nástenný držiak pri nadomietkovom vedení pevne priskrutkujte sdištančnými držiakmi.– 410 – Obsah

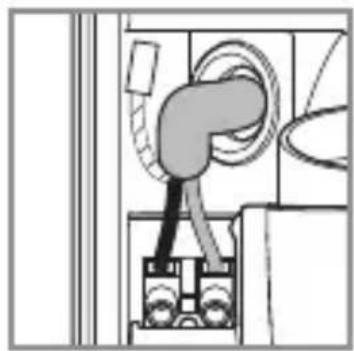

• Pripojte napájacie vedenie podľa schémy zapojenia. % „4. Elektrické pripojenie“– 411 – Obsah

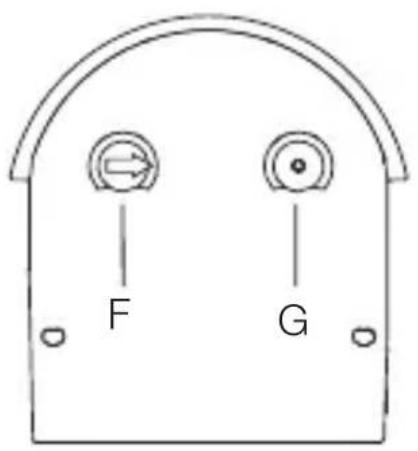

• Vykonajte nastavenia. Nastavenia zvýroby – nastavenie času: 8sekúnd – nastavenie stmievania/svitania: prevádzka pri dennom svetle 2.000lx Nastavenie času (F) Oneskorenie vypnutia sa môže plynulo nastaviť od cca 8sekúnd do max. 35minút. Každý zaznamenaný pohyb zapne svetlo odznova. Upozornenie: Po každom vypnutí LED svietidla nie je možné opätovné snímanie pohybu po dobu cca 1sekundy. Následne môže LED svietidlo pri pohybe znova zapnúť svetlo.– 414 – Obsah Nastavenie stmievania (G) Prah detegovateľného jasu (stmievanie/svitanie) je možné plynulo nastaviť od cca 2 do 2.000 lx. – = prevádzka pri dennom svetle (nezávislé od jasu) – = prevádzka pri stmievaní/svitaní (cca 2lx) Pri nastavovaní oblasti snímania a za účelom testu funkčnosti pri dennom svetle musí byť nastavovací regulá- tor nastavený na . Nastavenie oblasti snímania L30S Na zabránenie chybným spínaniam alebo na cielené mo- nitorovanie nebezpečných miest sa môže oblasť snímania obmedziť použitím krycej fólie. Krycia fólia sa nalepí na senzorovú jednotku.

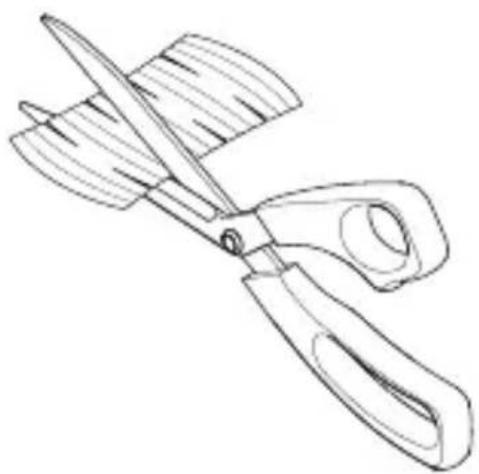

• Odstrihnite segmenty krycej fólie na požadovanú veľkosť.– 415 – Obsah

• Nalepte segmenty krycej fólie, aby ste obmedzili horizontálnu oblasť snímania. Pri nastavovaní oblasti snímania a za účelom testu funkčnosti sa odporúča nastaviť najkratší čas.– 416 – Obsah Senzorová jednotka L30S

90° 90° Senzorovú jednotku je možné vertikálne nakloniť o90°.– 417 – Obsah

Výrobok nevyžaduje údržbu. Nebezpečenstvo zásahu elektrickým prúdom! Pri kontakte vody a dielov, ktoré vedú elektrický prúd, môže dôjsť kelektrickému šoku, popáleninám alebo smrti.

• Výrobok čistite iba vsuchom stave. Nebezpečenstvo materiálnych škôd! Výrobok sa môže poškodiť používaním nevhodných čistia- cich prostriedkov.

Elektrické spotrebiče, batérie, príslušenstvo a obaly odovzdajte na ekologickú recykláciu. Elektrické spotrebiče a batérie nevyhadzuj- te do komunálneho odpadu! Iba pre krajiny EÚ: Podľa platnej európskej smernice oodpade zelektrických a elektronických zariadení a jej implementácie do národnej legislatívy sa musia nepoužívané elektrické a elektronické zariadenia a batérie zbierať separovane a odovzdať na ekologickú recykláciu.– 418 – Obsah

Záruka výrobcu STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Nemecko Tento výrobok značky STEINEL bol vyrobený smaximál- nou dôslednosťou, skontrolovaný z hľadiska funkčnosti a bezpečnosti podľa platných predpisov anásledne podrobený náhodnej kontrole. Spoločnosť Steinel preberá záruku za bezchybný stav a funkčnosť. Záručná doba je 36 mesiacov a začína plynúť dňom predaja spotrebiteľovi. Odstránime nedostatky, ktoré vyplývajú z chyby materiálu alebo výrobnej chyby, záručné plnenie sa uskutočňuje opravou alebo výmenou chybných dielov podľa nášho uváženia. Záručné plnenie sa nevzťahuje na poškodenie opotrebovateľných dielov ani na škody a nedostatky, ktoré vzniknú nesprávnym zaobchádzaním alebo údržbou. Ďalšie následné škody na cudzích objektoch sú zo záruky vylúčené. Záruka je platná len vtedy, ak sa nerozobraný prístroj s krátkym popisom chyby spolu spokladničným dokladom alebo faktúrou (dátum kúpy a pečiatka predajcu) zašle riadne zabalený do príslušného servisu. Servis: Po uplynutí záručnej doby alebo vprípade chýb, na ktoré sa nevzťahuje záruka, vykonáva opravy náš dielenský ser- vis. Dobre zabalený výrobok zašlite na adresu najbližšieho servisu.

– Rozmery (V׊×H): 261×122×108mm – Sieťové napätie: 220 – 240V, 50/60Hz – Výkon: max. 15W/E27 – Montážna výška: optimálna montážna výška: 2m – Uhol dosahu: L 30 S: 180° – Dosah senzora: L 30 S: max. 10 m – Nastavenie stmievania: L 30 S: 2 – 2.000lx – Nastavenie času: L 30 S: 8s – 35min – Krytie: IP 44 – Teplota okolia: -20°C až +40°C – Trieda ochrany: II – Rázová pevnosť: IK07

11. Odstraňovanie porúch

Výrobok bez napätia. – Poistka nie je zapnutá alebo je chybná.

• Skontrolujte prípojky. – Prípadne zabudovaný sieťový spínač je vypnutý.

• Zapnite sieťový spínač. Výrobok sa nezapína. – Nastavenie stmievania/svitania je nesprávne zvolené.

• Nanovo nastavte nastavenie stmievania/svitania. – Sieťový spínač je vypnutý.

• Nastavte sieťový spínač. – Poistka nie je zapnutá alebo je chybná.

• Vymeňte chybnú poistku.– 420 – Obsah – Rýchle pohyby sú potlačené kvôli minimalizovaniu porúch alebo je oblasť snímania nastavená ako príliš malá alebo je nastavená nesprávne.

• Skontrolujte oblasť snímania a nastavte ju. Výrobok sa nevypína. – Trvalý pohyb v oblasti snímania.

• Skontrolujte oblasť snímania.

• Vprípade potreby obmedzte alebo zmeňte oblasť snímania. Výrobok sa mimovoľne zapína. – Výrobok nie je namontovaný so zabezpečením proti pohybu.

• Výrobok pevne namontujte. – Pohyb sa uskutočnil, ale pozorovateľ ho nerozpoznal (pohyb za stenou, pohyb malého objektu vbezprostred- nej blízkosti svietidla atď.).

• Skontrolujte oblasť.

• Vprípade potreby obmedzte alebo zmeňte oblasť snímania.PL Spis treści
