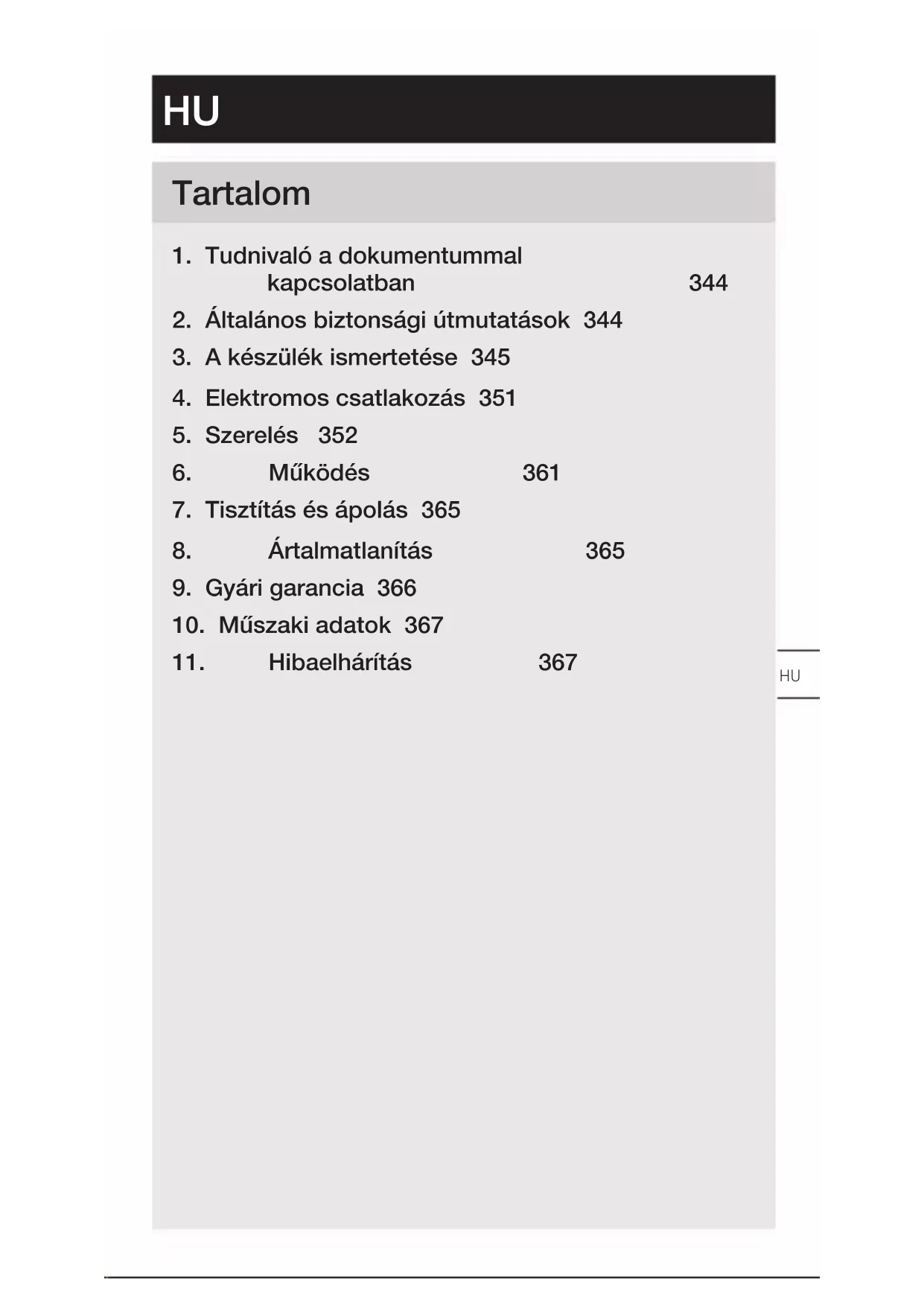

HASZNÁLATI ÚTMUTATÓ L 30 S STEINEL

1. Tudnivaló a dokumentummal kapcsolatban 344
2. Általános biztonsági útmutatások 344
3. A készülék ismertetése 345
4. Elektromos csatlakozás 351
5. Szerelés 352
6. Működés 361
7. Tisztítás és ápolás 365
8. Ártalmatlanítás 365
9. Gyári garancia 366
10. Műszaki adatok 367
11. Hibaelhárítás 367

1. Tudnivaló a dokumentummal kapcsolatban

– Szerzói jogvédelem alatt áll. Sokszorosítani, kivonatosan is, csak az engedélyünkkel szabad.
– A müszaki fejlődést szolgáló változtatások jogát fenntartjuk.

Figyelmeztetés veszélyekre!

Figyelmeztetés áram miatti veszélyekre!

Figyelmeztetés víz miatti veszélyekre!

2. Általános biztonsági útmutatások

Veszély a használati útmutató figyelmen kívül hagyása miatt!

Az útmutató fontos információkat tartalmaz a készülék biztonságos kezeléséhez. Kiemelten figyelmeztet a lehetséges veszélyekre. A figyelmeztetések figyelmen kívül hagyása halálos vagy súlyos sérülésekhez vezethet.

• Figyelmesen olvassa el az útmutatót.
• Hajtsa végre a biztonsági óvintézkedéseket.
• Tartsa azokat jól hozzáférhető helyen.

– Áram alatt végzett munka veszélyes helyzetek kialakulásához vezethet. Áram alatt lévő alkatrészek megérintése áramütéshez, égési sérülésekhez vagy halálos baleset-hez vezethet.

– Hálózati feszültségen munkát csak szakképzett szakemberek végezhetnek.

– Tartsa be az adott országban hatályos villanyszerelési előírásokat és bekötési feltételeket (pl. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

– Csak eredeti pótalkatrészeket használjon.
– Csak szaküzemek általi javítás megengedett.

3. A készülék ismertetése

Rendeltetésszerű használat L 30 S

– LED - lámpa infravörös mozgásérzékelővel.
– Kültéri falra szerelhető kivitel.
– Fényerőszabályzó nem csatlakoztatható.

Működési elv

– Az infravörös érzékelő a mozgó testek (pl. emberek, állatok) által kibocsátott hősugárzást érzékeli. Az eszköz a felfogott hősugárzást elektronikus jellé alakítja, és ennek segítségével önműködően bekapcsolja a LED lámpát.
– A mozgásérzékelés akkor a leghatékonyabb, ha a készüléket a mozgás oldalról történő érzékeléséhez szerelik fel.
– A mozgásérzékelés hatótávolsága korlátozott, ha a mozgás iránya közvetlenül a készülék felé mutat.
– Akadályok (pl. fák, falak vagy üvegek) miatt a mozgásérzékelés korlátozott vagy lehetetlen lehet.
– Az időjárás által kiváltott hirtelen hőmérsékletváltozásokat a készülék nem tudja megkülönböztetni a hőforrásoktól.

Rendeltetésszerű használat L 30

• LED - lámpa.
  – Kültéri falra szerelhető kivitel.
  – Fényerőszabályzó nem csatlakoztatható.

Szállítási terjedelem, L 30 S

3.1

• 1 LED - lámpa infravörös mozgásérzékelővel
• 3 csavar
• 3 tipli
• 3 távtartó
• 1 takarófólia
• 1 biztonsági adatlap
• 1 gyorsindítási útmutató

Világítótestet a szállítási terjedelem nem tartalmaz.

Szállítási terjedelem, L 30

3.2

• 1 LED - lámpa
• 3 csavar
• 3 tipli
• 3 távtartó
• 1 takarófólia
• 1 biztonsági adatlap
• 1 gyorsindítási útmutató

Világítótestet a szállítási terjedelem nem tartalmaz.

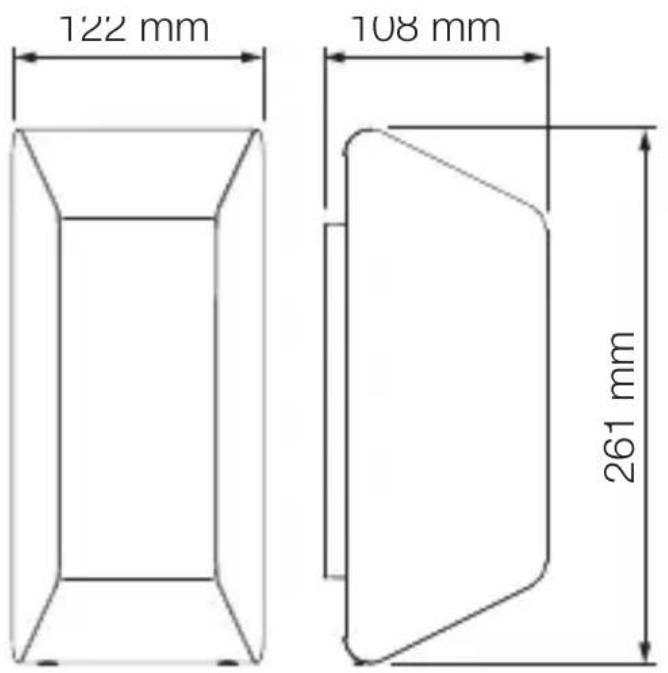

Termékméretek, L 30 S

3.3

122 mm 108 mm 261 mm

Termékméretek, L 30

3.4

122 mm 108 mm 261 mm

A készülék áttekintése, L 30 S

3.5

A B C D E

A LED - lámpa
B Lámpaburkolat
C Világítótest
D Csatlakozókapocs
E Érzékelő egység

HU

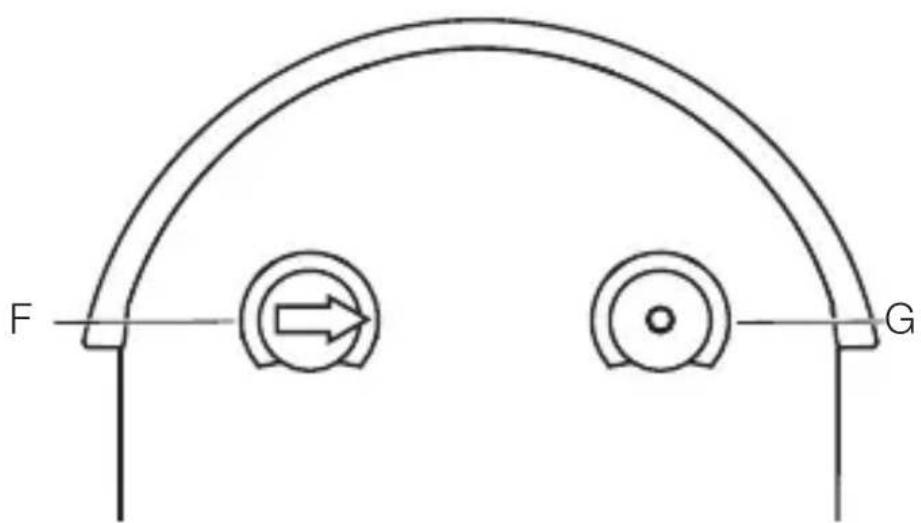

3.6

F G

F Időbeállítás
G Alkonykapcsoló-beállítás

A készülék áttekintése, L 30

3.7

A B C D

A LED - lámpa
B Lámpaburkolat
C Világítótest
D Csatlakozókapocs

4. Elektromos csatlakozás

Kapcsolási rajz

4.1

A hálózati betápvezeték 2 - erű kábelből áll:

L = fázis (többnyire fekete, barna vagy szürke)

N = nulla vezető (többnyire kék)

A berendezés elektromosan csatlakoztatható hálózati kapcsoló után is, ha biztosítva van, hogy a hálózati kapcsoló állandóan be van kapcsolva.

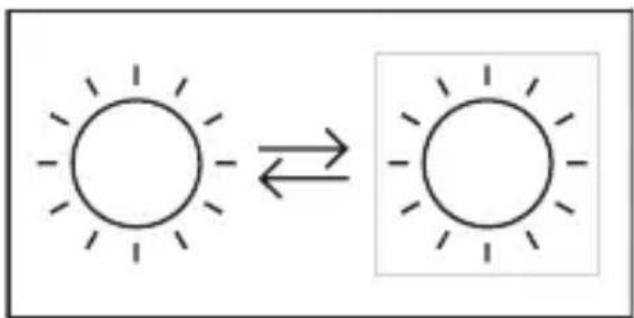

Tudnivaló:

Ennek a lámpának a fényforrása cserélhető.

Áram alatt lévő alkatrészek megérintése áramütéshez, égési sérülésekhez vagy halálos balesethez vezethet.

• Kapcsolja le az áramot és szakítsa meg a ráadott feszültséget.
• Feszültségjelzővel ellenőrizze, hogy a készüléken tény-leg nincs feszültség.
• Gondoskodjon róla, hogy ne kapcsolhassák vissza a feszültségellátást.

Anyagi károk veszélye!

A hálózati kábelek felcserélése rövidzárlathoz vezethet.

• Azonosítsa be a csatlakozóvezetékeket.
• Helyesen kösse össze a hálózati kábeleket.

Előkészületek a szerelés megkezdése előtt

• Minden alkatrészt ellenőrizzen sérülés szempontjából. Sérülések esetén ne vegye használatba a berendezést.
• Válasszon ki egy alkalmas felszerelési helyet.

– A hatótávolság figyelembevételével.
– A mozgásérzékelés figyelembevételével.
– Rázkódásmentes.
– Az érzékelési tartomány akadálymentes.
– Ne szerelje fel robbanásveszélyes területre.
– Ne helyezze gyúlékony felületekre.
– Ne lehessen a fényforrásba nézni közelröl (< 30 cm).
– Legalább 50 cm távolságra más LED - lámpáktól.

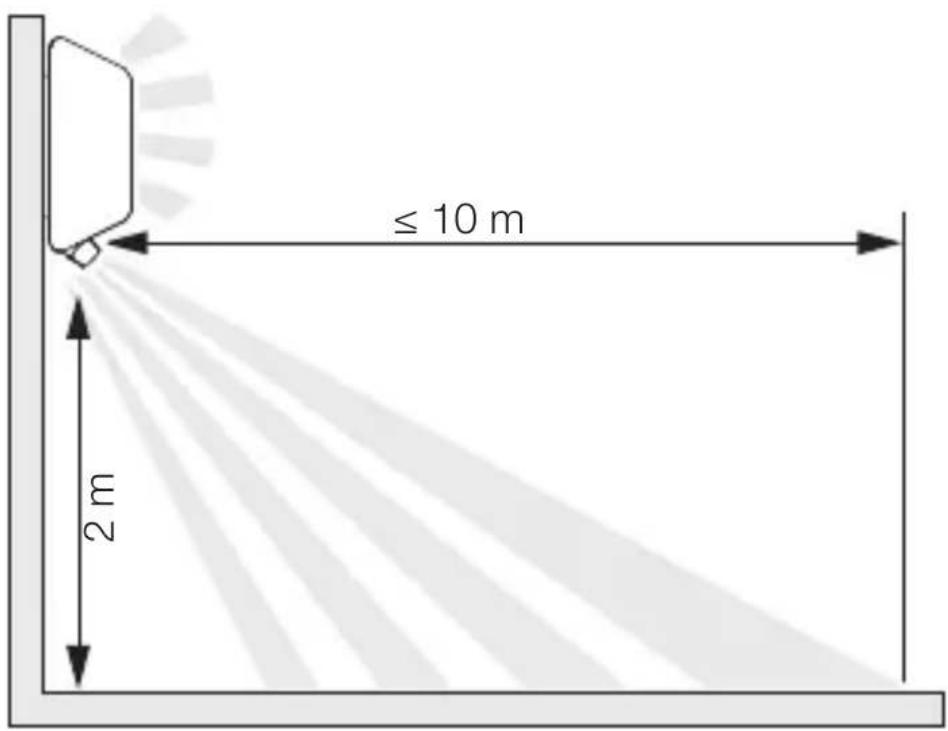

Hatótávolság, L 30 S

5.1

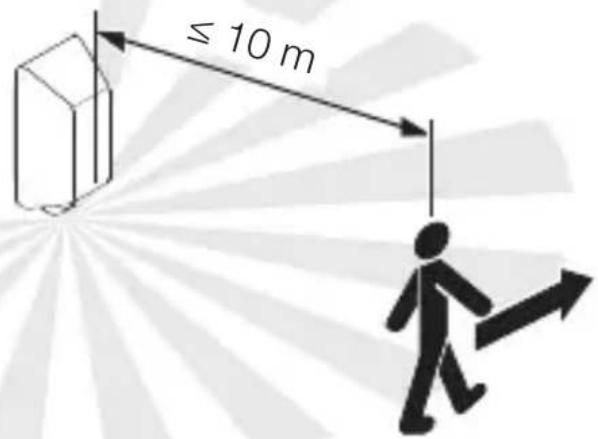

A mozgás oldalról történő érzékelése, L 30 S

HU

5.2

≤ 10 m

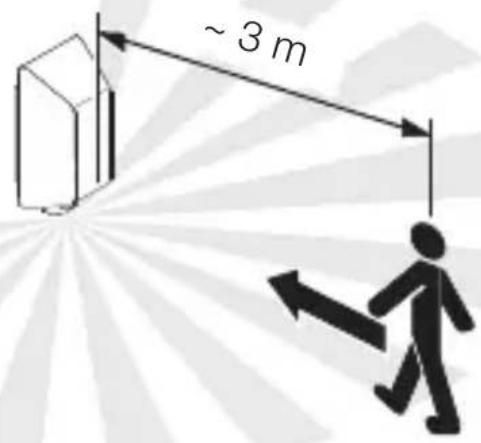

A mozgás menetirányban történő érzékelése, L 30 S

5.3

~ 3 m

A szerelés lépései

5.4

• Ellenőrizze, hogy kikapcsolták-e a tápfeszültséget.
• Jelölje be a furatok helyét.

5.5

- Fúrja ki a furatokat (∅ 6 mm) és rakja be a tipliket.

5.6

• Szúrja át a hálózati csatlakozóvezeték tömítődugóját.
• Vakolat alatti vezetékezés esetén a fali tartót távtartó nélkül rögzítse csavarokkal.

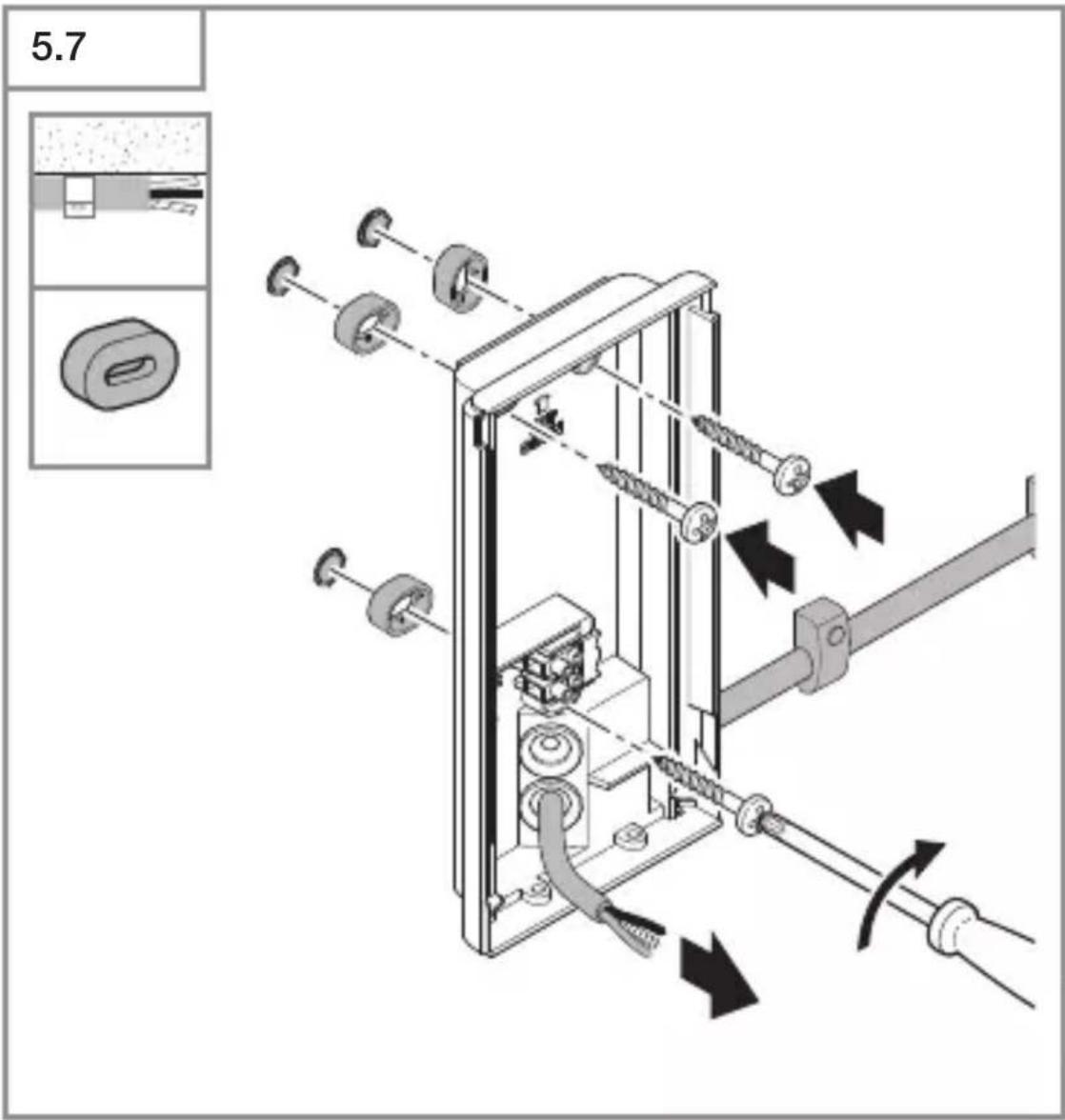

5.7

HU

• Szúrja át a hálózati csatlakozóvezeték tömítődugóját.
• Vakolat fölötti vezetékezés esetén a fali tartót távtartókkal rögzítse csavarokkal.

5.8

TV MAX. 15W

- Csatlakoztassa a hálózati vezetéket a kapcsolási rajz szerint.

→„4. Elektromos csatlakozás”

5.9

15% BEX. 15%

• Helyezze be a világítótestet.

HU

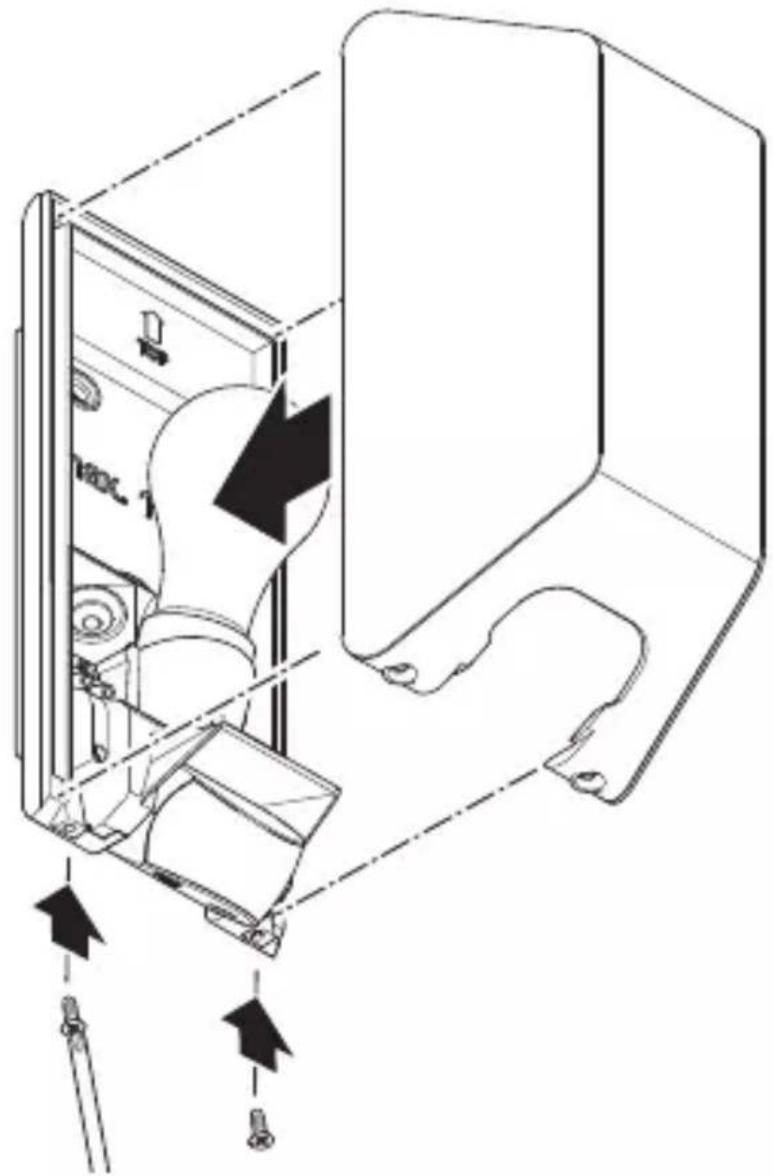

5.10

• Helyezze fel a lámpaburkolatot.
- A rögzítő csavarokat csavarja be.

5.11

I O

• Kapcsolja be az áramellátást.
• Állítsa be a működést.
  →„6. Működés”

6. Működés

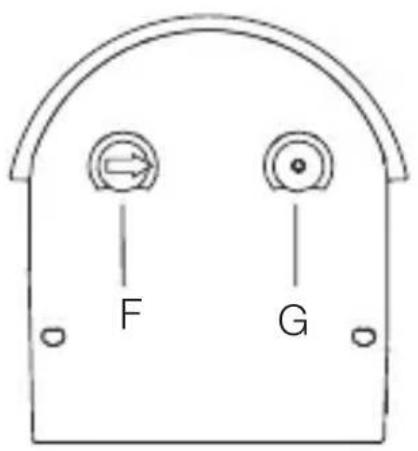

L 30 S

6.1

F G

• Végezze el a beállításokat.

Gyári beállítások

– Időbeállítás: 8 másodperc
– Alkonykapcsoló-beállítás: nappali üzem 2.000 lux

Időbeállítás (F)

A kikapcsolás-késleltetés kb. 8 mp és max. 35 perc között fokozatmentesen beállítható. A világítás minden mozgás hatására ismételten bekapcsol.

Megjegyzés: A LED - es lámpa minden egyes lekapcsolása után kb. 1 másodperc időtartamig nem lehetséges az újabb mozgásérzékelés. Ezután tud a LED - es lámpa mozgás esetén újra világítást kapcsolni.

Alkonykapcsoló-beállítás (G)

A működésbe lépéshez szükséges fényerő (szürkület) fokozatmentesen állítható kb. 2 lux - tól 2.000 lux-ig.

-☀= nappali üzem (fényerőtől független)

-©= alkony-üzemmód (kb. 2 lux)

Az érzékelési terület beállításakor és a nappali fénynél végzett működéspróbánál a szabályozó gombnak 🌐n kell állnia.

Az érzékelési tartomány finombeállítása, L 30 S

A hibás kapcsolás elkerülése vagy a kockázatos helyek felügyelete érdekében az érzékelési tartomány takarófóliával korlátozható. A takarófóliát az érzékelőegységre kell ragasztani.

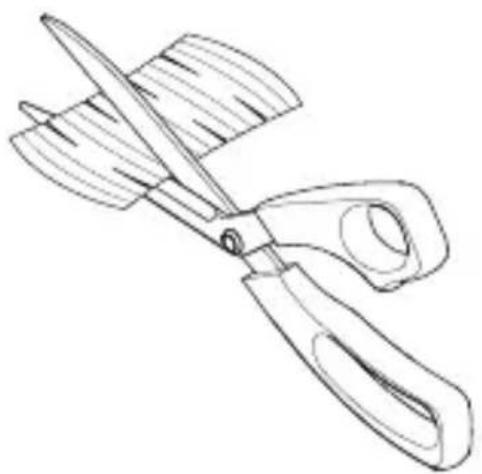

6.2

• Vágja megfelelő méretüre a takarófólia-darabokat.

6.3

- A vízszintes észlelési tartomány korlátozására ragassza fel a takarófólia-darabokat.

Az érzékelési tartomány finombeállítása és működésellenőrzés esetén javasoljuk a legrövidebb idő beállítását.

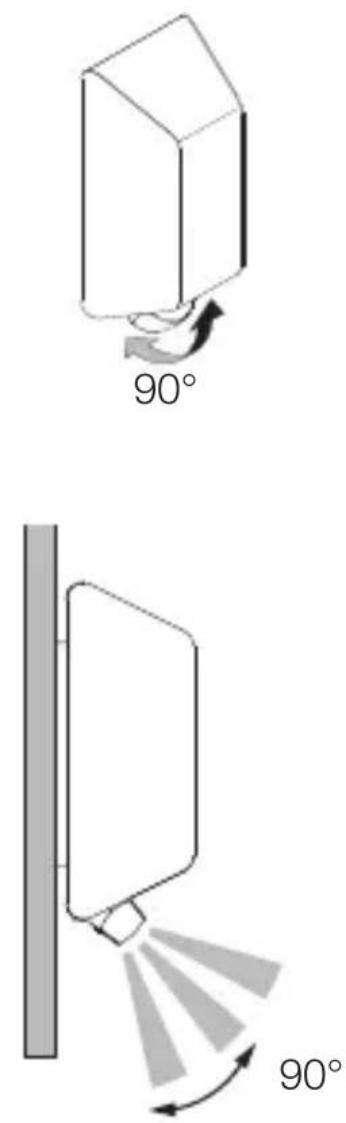

Érzékelő egység, L 30 S

6.4

90° 90°

Az érzékelő egység függőlegesen 90° - ban elbillenthető.

7. Tisztítás és ápolás

A berendezés nem igényel karbantartást.

Áramütés veszélye!

Áram alatt lévő alkatrészek vízzel való érintkezése ára-mütéshez, égési sérülésekhez vagy halálos balesethez vezethet.

- A berendezést csak száraz állapotában tisztítsa.

Anyagi károk veszélye!

A rosszul megválasztott tisztítószer megrongálhatja a készüléket.

- A berendezést egy gyengén benedvesített ruhával, tisztítószer használata nélkül tisztítsa.

8. Ártalmatlanítás

Az elektromos készülékeket, elemeket, tartozékokat és csomagolásokat kötelező környezetbarát módon újrahasznosítani.

Ne dobjon elektromos készülékeket és elemeket a háztartási szemétbe!

Csak az EU-országok esetében:

A használt elektromos és elektronikus berendezésekre vonatkozó hatályos európai irányelv értelmében és annak nemzeti jogrendszerbe történő átültetése szerint a már nem használható elektromos berendezéseket és elemeket külön kell gyűjteni és gondoskodni kell környezetbarát újrahasznosításukról.

9. Gyári garancia

Gyártói garancia STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Németország

Ezt a terméket a STEINEL maximális gonddal gyártotta le, működését és biztonságát az érvényes előírások alapján vizsgálta be, majd szúrópróba szerűen ellenőrizte. A Steinel garanciát vállal a kifogástalan minőségre és működésre. A garancia ideje 36 hónap, ami a vásárlás napján kezdődik. Minden olyan hibát kijavítunk, ami anyag- vagy gyártási hibára vezethető vissza. A garancia teljesítésének módját mi választjuk meg: ez lehet a hibás alkatrész megjavítása vagy kicserélése. A garancia nem vonatkozik a kopóalkatrészeken bekövetkező károkra, valamint az olyan károkra és hiányosságokra, amelyek a szakszerűtlen kezelés vagy karbantartás miatt következnek be. Idegen objektumokon keletkező következményes károk ki vannak zárva a garancia köréből. Garanciát csak akkor vállalunk, ha a készüléket szétszereletlen állapotban jól becsomagolják, mellékelik a hiba rövid leírását, a (vásárlás időpontjával és a kereskedő pecsétjével ellátott) pénztárblokkot vagy számlát, és ezeket elküldik az illetékes szerviznek.

Szerviz:

A garanciaidő eltelte után, vagy nem garanciális hibák esetén gyári szervizünk végzi a javításokat. Kérjük, hogy a jól becsomagolt terméket küldje el az Önhöz legközelebb eső szerviznek.

10. Műszaki adatok

• Méretek (Ma × Sz× Mé): 261 × 122 × 108 mm
  – Hálózati feszültség: 220–240 V, 50/60 Hz
  – Teljesítmény: max. 15 W / E27
  – Szerelési magasság: Optimális szerelési magasság: 2 m
  – Érzékelési szög: L 30 S:180°
  – Az érzékelő hatótávolsága: L 30 S: max. 10 m
  – Alkonykapcsoló-beállítás: L 30 S: 2 – 2.000 lux
  – Időbeállítás: L 30 S: 8 s – 35 min
  – Védelmi osztály: IP 44
• Környezeti hőmérséklet: - 20°C és +40 °C között
  – Védelmi osztály: //
  – Ütésállóság: IK 07

11. Hibaelhárítás

A berendezés nem kap feszültséget.

– A biztosíték nincs bekapcsolva vagy hibás.
- Kapcsolja be a biztosítékot.
• Cserélje ki a hibás biztosítékot.
– A vezeték megszakadt.
- Ellenőrizze a vezetéket feszültségvizsgálóval.
– Rövidzárlat a hálózati betápvezetékben.
- Ellenőrizze a csatlakozásokat.
– Az esetleges hálózati kapcsoló ki van kapcsolva.
- Kapcsolja be a hálózati kapcsolót.

Nem kapcsol be a készülék.

– Az alkonykapcsoló beállítása hibás.
- Állítsa be újra az alkonykapcsoló-beállítást.
– A hálózati kapcsoló ki van kapcsolva.
- Állítsa be a hálózati kapcsolót.
– A biztosíték nincs bekapcsolva vagy hibás.
- Kapcsolja be a biztosítékot.
• Cserélje ki a hibás biztosítékot.

– A zavar minimálisra csökkentése érdekében a berendezés figyelmen kívül hagyja a gyors mozgásokat, vagy túl kicsi vagy nem megfelelő az érzékelési tartomány.

- Ellenőrizze, és állítsa be az érzékelési területet.

Nem kapcsol ki a készülék.

– Folyamatos mozgás az érzékelési tartományban.

• Ellenőrizze az érzékelési területet.
• Szükség esetén korlátozza vagy módosítsa az érzékelési tartományt.

A berendezés szükségtelenül bekapcsol.

– A felszerelt berendezés nincs biztosítva mozgás ellen.

- Rögzítve szerelje fel a berendezést.

– Ugyan mozgás történt, de a mozgásfigyelő nem ismerte fel (fal mögötti mozgás, kicsi tárgy mozgása az izzó közvetlen közelében stb.).

• Ellenőrizze az érzékelési tartományt.
• Szükség esetén korlátozza vagy módosítsa az érzékelési tartományt.
