| Termék típusa | Külső detektoros lámpatest |
| Márka | Steinel |
| Modell | GL 60 LED |
| Méretek (M x Ø) | 1038 x 120 (üveg) / 220 (láb) mm |
| Súly | Körülbelül 1,5 kg |
| Tápellátás | 220-240 V / 50-60 Hz |
| Felvett teljesítmény | 9,2 W (érzékelési mód) / 0,8 W (készenlét) |
| Fényáram | 954 lm (mellékelt fényforrás) / 781 lm (lámpatest) |
| Fényhatékonyság | 104 lm/W (fényforrás) |
| Színhőmérséklet | 3000 K (meleg fehér) |
| Színvisszaadási index | Ra = 82 |
| Átlagos élettartam | L70B50 25°C-on: > 20 000 h |
| Érzékelési szög | 360° (30°-os nyílás) |
| Érzékelő hatótávolsága | Max. 12 m |
| Alkonyati küszöb beállítása | 2 - 2000 lux (folyamatosan állítható) |
| Időzítés | 5 másodperc - 15 perc (állítható) |
| Jelzőfény | 0-50% a névleges teljesítményből |
| Védettségi fokozat | IP44 |
| Védelmi osztály | II |
| Környezeti hőmérséklet | -20 °C és +40 °C között |
| Fő funkciók | Infravörös mozgásérzékelés, 4 órás kényszerkapcsolás, jelzőfény, fokozatos felkapcsolás |
| Karbantartás és tisztítás | Tisztítsa a lencsét nedves ruhával, tisztítószer nélkül |
| Biztonság | Szakember általi telepítés, áramtalanítás beavatkozás előtt |
| Alkatrészek és javíthatóság | A fényforrás felhasználó által cserélhető; gyártói garancia 3 év, vevőszolgálat |
| Általános információk | Külső használat, energiahatékonysági osztály F (mellékelt fényforrás) |
Gyakran ismételt kérdések - GL 60 LED STEINEL
Felhasználói kérdések a következőről GL 60 LED STEINEL
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Világítás PDF formátumban ingyenesen! Találja meg kézikönyvét GL 60 LED - STEINEL és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GL 60 LED márka STEINEL.
HASZNÁLATI ÚTMUTATÓ GL 60 LED STEINEL

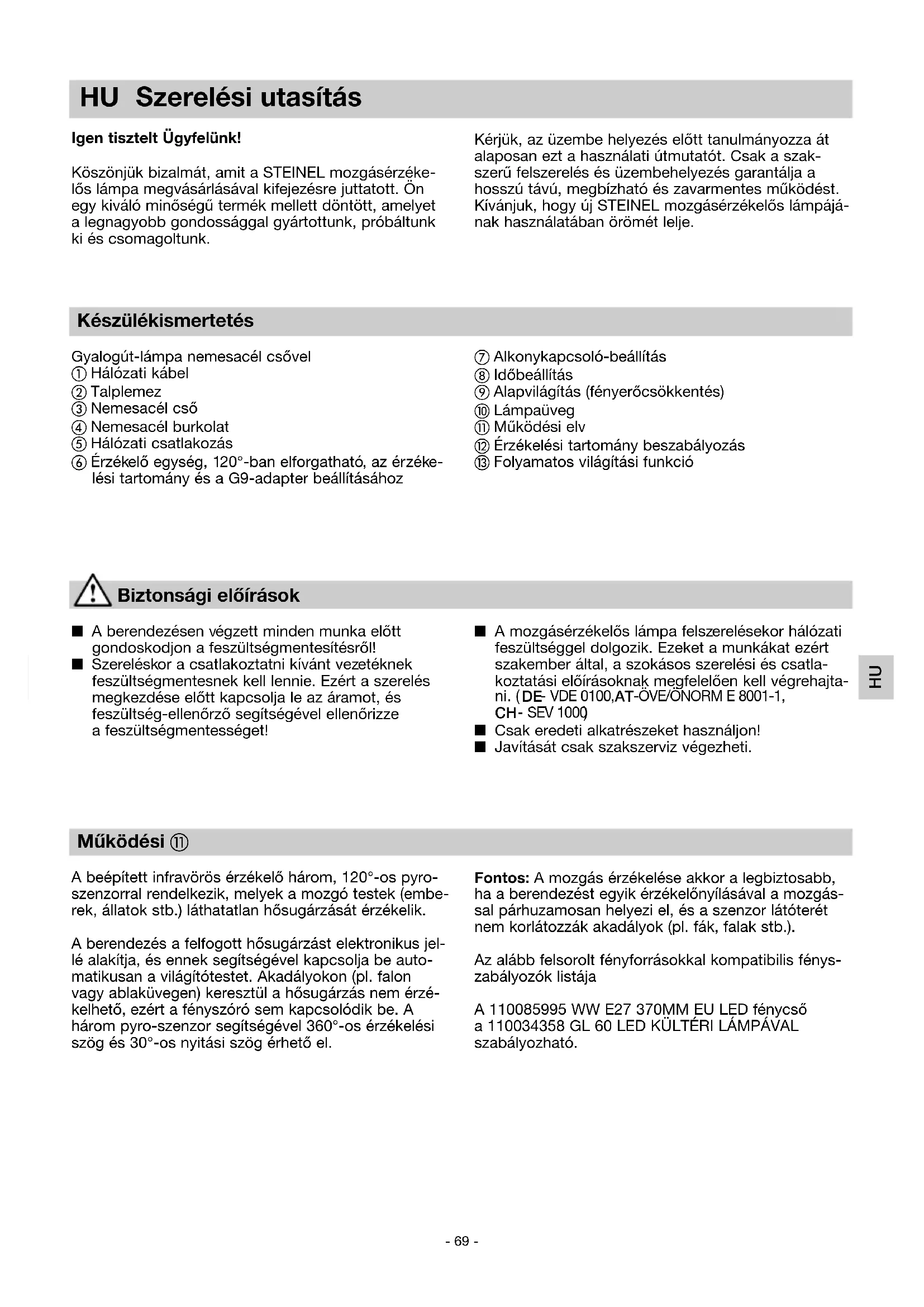

HU Szerelési utasítás
Igen tisztelt Ügyfelünk!
Köszönjük bizalmát, amit a STEINEL mozgásérzékelős lámpa megvásárlásával kifejezésre juttatott. Ön egy kiváló minőségű termék mellett döntött, amelyet a legnagyobb gondossággal gyártottunk, próbáltunk ki és csomagoltunk.
Kérjük, az üzembe helyezés előtt tanulmányozza át alaposan ezt a használati útmutatót. Csak a szakszerű felszerelés és üzembehelyezés garantálja a hosszú távú, megbízható és zavarmentes működést. Kívánjuk, hogy új STEINEL mozgásérzékelős lámpájának használatában örömét lelje.
Készülékismertetés
Gyalogút-lámpa nemesacél csővel
① Hálózati kábel
② Talplemez
③ Nemesacél cső
④ Nemesacél burkolat
⑤ Hálózati csatlakozás
⑥ Érzékelő egység, 120°-ban elforgatható, az érzékelési tartomány és a G9-adapter beállításához
⑦ Alkonykapcsoló-beállítás
⑧ Időbeállítás
⑨ Alapvilágítás (fényerőcsökkentés)
⑩ Lámpaüveg
⑪ Működési elv
⑫ Érzékelési tartomány beszabályozás
⑬ Folyamatos világítási funkció
Biztonsági előírások
A berendezésen végzett minden munka előtt gondoskodjon a feszültségmentesítésről!
■ Szereléskor a csatlakoztatni kívánt vezetéknek feszültségmentesnek kell lennie. Ezért a szerelés megkezdése előtt kapcsolja le az áramot, és feszültség-ellenőrző segítségével ellenőrizze a feszültségmentességet!
A mozgásérzékelős lámpa felszerelésekor hálózati feszültséggel dolgozik. Ezeket a munkákat ezért szakember által, a szokásos szerelési és csatlakoztatási előírásoknak megfelelően kell végrehajtani. (DE- VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH- SEV 1000)
■ Csak eredeti alkatrészeket használjon!
■ Javítását csak szakszerviz végezheti.
Működési ⑪
A beépített infravörös érzékelő három, 120°-os pyroszenzorral rendelkezik, melyek a mozgó testek (emberek, állatok stb.) láthatatlan hősugárzását érzékelik.
A berendezés a felfogott hősugárzást elektronikus jel- lé alakítja, és ennek segítségével kapcsolja be auto- matikusan a világítótestet. Akadályokon (pl. falon vagy ablaküvegen) keresztül a hősugárzás nem érzé- kelhető, ezért a fényszóró sem kapcsolódik be. A három pyro-szenzor segítségével 360°-os érzékelési szög és 30°-os nyitási szög érhető el.
Fontos: A mozgás érzékelése akkor a legbiztosabb, ha a berendezést egyik érzékelőnyílásával a mozgás-sal párhuzamosan helyezi el, és a szenzor látóterét nem korlátozzák akadályok (pl. fák, falak stb.).
Az alább felsorolt fényforrásokkal kompatibilis fényszabályozók listája
A 110085995 WW E27 370MM EU LED fénycső a 110034358 GL 60 LED KÜLTÉRI LÁMPÁVAL szabályozható.
Bekötés ①
Az érzékelőt más fényforrásoktól legalább 50 cm-re kell felszerelni, mert azok hősugárzása téves jelzést okozhat.
A hálózati vezeték csatlakoztatása (ld. az ábrán)
A hálózati kábel legalább kéteres vezeték:
L = fázis (többnyire fekete vagy barna)
N = nulla (többnyire kék)
Kétség esetén a kábeleket feszültség-ellenőrző segít-ségével azonosítani kell; az azonosítás befejezése után áramtalanítson ismét. A fázist (L) és a nulla vezetéket (N) kösse be a sorozatkapocsba. Amennyiben van, a védőföldelés vezetéke (PE, zöld/sárga) szigetelőszalaggal biztosítható.
Fontos: A hálózati vezetéknek legalább 20 cm-rel hosszabbnak kell lennie, mint a tartócső.
Megjegyzés: A hálózati tápvezetékbe a ki- és bekapcsoláshoz természetesen egy hálózati kapcsoló is elhelyezhető. A folyamatos világítás funkciónak ez előfeltétele (ld. a Folyamatos világítási funkció fejezet) ⑬.
Megjegyzés: Műszaki okokból kifolyólag a LED világítótestek fénye bizonyos szabályozási fokozatokban gyenge - közepes mértékben pisloghat. Ilyenkor némileg módosítani kell a fényszabályozási szintet.
Műszaki adatok
| Méretek (ma x átm.): | 1038 x átm. 120 (üveg) / átm. 220 (talp) mm) |
| Hálózati csatlakozás: | 220-240 V / 50/60 Hz |
| Teljesítményfelvétel (Pon)*: | 9,2 W / E 27 |
| Fényáram/Fényforrás hatásfoka*: | 954 lm, 104 lm/W |
| Standby lámpa: | 0,8 W |
| Fényáram/Hatásfok: | 781 lm, 79,9 lm/W |
| Színhőmérséklet*: | 3000 K (meleg fehér) |
| Színvisszaadási index*: | Ra = 82 |
| Közepes mérési élettartam: | L70B50 25 °C esetén: > 20 000 óra |
| Színkonzisztencia SDCM*: | Kiindulási érték: 3 |
| Fényerőeloszlás*: |  |
| Érzékelési szög: | 360°, 30°-os nyitási szöggel |
| Érzékelési hatótávolság: | max. 12 m |
| Szürkületi beállítás: | 2-2000 Lux |
| Időbeállítás: | 5 mp - 15 perc |
| Folyamatos világítás: | kapcsolható (4 óra) Előfeltétel:a hálózati vezetékbe kötött kapcsoló |
| Alapvilágítás: | 10-50% |
| Védettségi mód: | IP 44 |
| Védettségi osztály: | II |
| Környezeti hőmérséklet: | - 20 °C - + 40 °C |
| Ez a termék „F“ energiahatékonysági osztályú fényforrást tartalmaz. | |
| * együtt szállított LED-lámpákkal | |
Funkciók ⑦, ⑧, ⑨
Miután az érzékelő egységet beszerelte, bekötötte a hálózati csatlakozást, üzembe helyezheti a mozgás- érzékelős lámpát. A világítótest foglalata mellett talál-
ható a beállító szabályozó az alkonykapcsolóhoz, a kikapcsolási időhöz és az éjszakai világításhoz.
Alkonykapcsoló-beállítás (az érzékenység beállítása) ⑦
(gyári beállítás: nappali üzem, 2000 lux)
2-2000 lux
Az érzékelő érzékelési küszöbe fokozatmentesen állítható 2 – 2000 lux között.
A szabályzót -ra állítva = nappali üzem, kb. 2000 luxnál.
A szabályzót a ☐-ra állítva = alkonykapcsoló-üzemmód kb. 2 lux. Az érzékelési tartomány nappali fénynél történő beállításánál a szabályzót ☐-ra (nappali üzemmód) kell állítani.
Kikapcsolás késleltetés (Időbeállítás) ⑧
(a gyári beállítás: 5 mp.)
5 mp. -15 perc
A világítási idő fokozatmentesen állítható 5 mp-től 15 percig.
A szabályzót a --ra állítva = a legrövidebb idő A szabályzót a +-ra állítva = a leghosszabb idő (15 perc) Az érzékelési tartomány beállításakor ajánlott a legrövidebb időt - beállítani.
Alapvilágítás ⑨
(gyári beállítás: alkonykapcsoló kikapcsolva: 0%)
0-50%
A lámpa fényforrásának teljesítményét max. 50 %-ig folyamatos világításként fokozatmentesen lehet beállítani. Ez azt jelenti, hogy csak az érzékelő érzékelési tartományában történő mozgás esetén kapcsolja maximális fényteljesítményre pl. az 1-4 W-os alapvilágítást.
Megjegyzés:
Alapvilágítás funkció csak alkonykapcsolós világító- testekkel.
Hatótávolság beállítás/finombeállítás ⑫
A szenzor maximális hatótávolsága 12 m. Kívánságra az érzékelési tartomány optimalizálható. A mellékelt takaróbetétek szolgálnak arra, hogy a lencse kívánt számú szegmensét letakarhassa, ill. a hatótávolságot egyéni igényei szerint lerövidíthesse. Ezáltal pl. az autók, gyalogosok által kiváltott téves riasztások
kizárhatók, vagy veszélyes területek célzottan megfigyelhetők. A takaróbetétek a bemélyített hornyok mentén függőleges és vízszintes irányban szétválaszt-hatók, vagy ollóval vághatók. Az érzékelő egység elfordíthatósága lehetővé teszi a végső finombeállítást.
Folyamatos világítási funkció ⑬
Ha hálózati vezetékbe kapcsolót iktat, az egyszerű be- és kikapcsoláson kívül a következő funkciók válnak lehetségessé:
Érzékelő üzemmód
1) Világítást bekapcsolni (ha a lámpa KI van kap-csolva):
A kapcsolót 1 x KI és BE kapcsolni.
A lámpa a kívánt időre bekapcsolva marad.
2) Világítást kikapcsolni (ha a lámpa BE van kap-csolva):
A kapcsolót 1 x KI és BE kapcsolni.
A lámpa kikapcsol, ill. érzékelős üzemre kapcsol.
Folyamatos világítás
1) Állandó világítás bekapcsolása:
A kapcsolót 2 x KI és BE kapcsolni. A lámpa 4 órára folyamatos üzembe kapcsol (a piros LED a lencse mögött világít). Ezután automatikusan ismét érzékelős üzemre kapcsol (lencse mögött piros LED ki)
2) Állandó világítás kikapcsolása:
A kapcsolót 1 x KI és BE kapcsolni. A lámpa kikapcsol, ill. érzékelős üzemre kapcsol.
Fontos:
A kapcsoló többször egymás utáni működtetését gyorsan kell végezni (0,5-1 mp. közötti tartományban).
Lágy bekapcsolás
A mozgásérzékelős lámpa lágy-bekapcsolás funkcióval rendelkezik. Ez azt jelenti, hogy bekapcsoláskor nem kapcsol azonnal teljes teljesítményre, hanem a fényerőt
egy másodperc alatt lassan növeli 100 %-ra.
Kikapcsoláskor ugyanígy lassan csökken a fényerő.
Működési zavarok
| Üzemzavar | Ok Elhárítás | |
| A mozgásérzékelős lámpa nem kap feszültséget | ■ a biztosíték meghibásodott, nincs bekapcsolva, a vezeték megszakadt■ rövidzárlat | ■ új biztosíték, hálózati kapcsolót bekapcsolni; vezetéket feszült-ségvizsgálóval ellenőrizni■ csatlakozókat ellenőrizni |
| A mozgásérzékelős lámpa nem kapcsol be | ■ nappali üzemnél, az alkony-csoló éjszakai állásban van■ a LED-es világítótest hibás■ a hálózati kapcsoló KI van kapcsolva■ a biztosíték meghibásodott■ az érzékelési tartomány nincs célzottan beállítva■ a belső elektronikus biztosíték aktiválódott (lencse mögött piros LED folyamatosan világít/villog) | ■ újra beállítani (szabályzó 7)■ kicserélni■ bekapcsolni■ új biztosíték, esetleg a csatlako-zót ellenőrizni■ újra beállítani■ mozgásérzékelős lámpát kikap-csolni vagy világítótestet ellen-őrizni/cserélni, és 5 mp múlva visszakapcsolni |
| A mozgásérzékelős lámpa nem kapcsol ki | ■ folyamatos mozgás az érzékelési tartományban■ alapvilágítás 50%-ra | ■ ellenőrizze az érzékelési tarto-mányt, és szükség esetén állítsa be újra■ állítsa az alapvilágítást 0%-ra(9 szabályzó) |
| A mozgásérzékelős lámpa szük-ségtelenül bekapcsol | ■ a szél fákat és bokrokat mozgat az érzékelési tartományban■ az utcán haladó autókat érzékeli■ hirtelen hőmérsékletváltozás az időjárás miatt (szél, eső, hó) vagy a ventilátorokból, nyitott ablakokon át kiáramló levegő miatt. | ■ módosítsa az érzékelési területet■ módosítsa az érzékelési területet■ a tartományt módosítani, más felszerelési helyet választani |
| Megváltozott a mozgásérzékelős lámpa hatótávolsága | ■ más környezeti hőmérséklet | ■ az érzékelési tartományt takaró-betétekkel pontosan beállítani |
| A lencse mögötti piros LED folyama-tosan világít/villog annak ellenére, hogy nincs beállítva folyamatos fény | ■ a belső biztosíték aktiválódott | ■ mozgásérzékelős lámpát kikap-csolni vagy világítótestet ellen-őrizni/cserélni, és 5 mp múlva visszakapcsolni |
| LED-es világítótest pislog | ■ ennek műszaki oka van a külön-böző szabályozási fokozatokban | ■ szabályozási szintet módosítani |
Üzemeltetés/ápolás
A mozgásérzékelős lámpa a világítás automatikus kapcsolására alkalmas. A mozgásérzékelős lámpa működését az időjárási körülmények befolyásolhatják. Erős széllökések, hóesés, eső, jégeső esetén téves kapcsolás történhet, mivel a hirtelen hőmérséklet- ingadozásokat a készülék a hőforrásoktól nem tudja megkülönböztetni. Az érzékelő lencséje szennyező- dés esetén nedves ruhával (tisztítószer nélkül) tisztítható meg.
A fényforrást a végfelhasználó kicserélheti.
Ártalmatlanítás
Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újrahasznosításáról.
Ne dobjon elektromos készülékeket a háztartási szemétbe!
Csak az EU-országok esetében:
A használt elektromos és elektronikus berendezésekre vonatkozó hatályos európai irányelvek értelmében és azok nemzeti jogrendszerbe történő átültetése szerint a már nem működőképes elektromos berendezéseket külön kell gyűjteni és környezetbarát újrahasznosításukról kell gondoskodni.
Gyári garancia
Ezt a STEINELterméket a legnagyobb gondossággal készítettük, működését és biztonságát az érvényes előírásoknak megfelelően ellenőriztük majd szúrópróbás ellenőrzésnek vetettük alá. STEINEL garanciát vállal a kifogástalan minőségre és működésre. A garancia ideje 36 hónap, ami a vásárlás napján kezdődik. Minden olyan hibát kijavítunk, ami anyag- vagy gyártási hibára vezethető vissza. A garancia teljesítésének módja lehet a hibás rész javítása vagy cseréje. Nem vállalunk garanciát kopásnak kitett alkatrészekre és olyan károsodásokra, amit szakszerűtlen kezelés vagy karbantartás okozott. Más tárgyakra következményként átterjedő károk a garanciából ki vannak zárva.
A garanciát csak akkor vállaljuk, ha a készüléket szét-szereletlen állapotban, a hiba rövid leírásával, pénztár-bizonylattal vagy számlával (vétel időpontjával, keres-kedő pecsétjével) együtt, szakszerűen becsomagolva az illetékes szervizállomásra beküldték.
Szervizelés:
A garanciaidő lejárta után, vagy nem garanciális meghibásodások esetén javítási igényével kérjük, forduljon az Önhöz legközelebbi szervizhez.
3ÉV GYÁRTÓI GARANCIA
