HASZNÁLATI ÚTMUTATÓ L 40 SC STEINEL

• Markér borehullerne

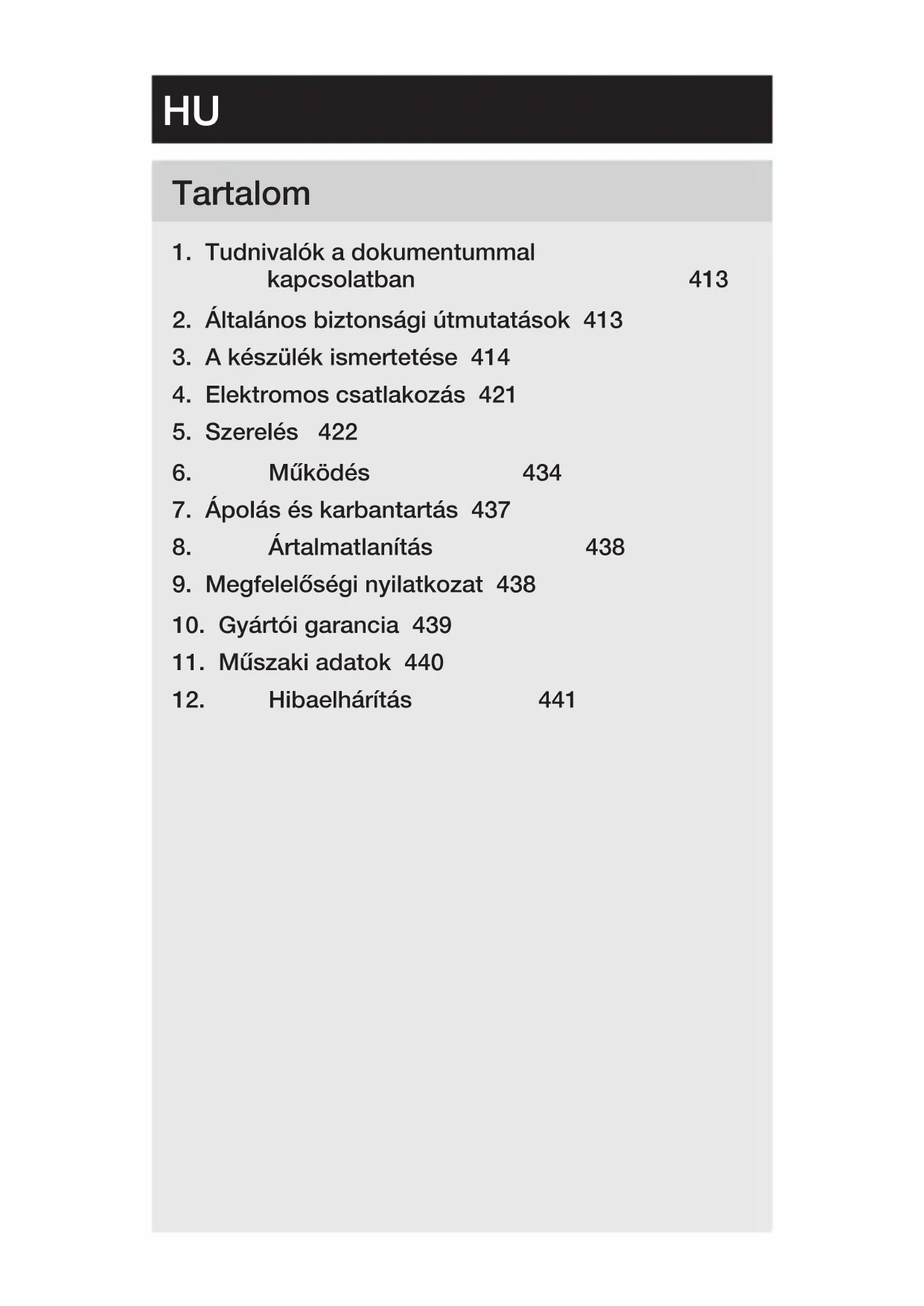

1. Tudnivalók a dokumentummal kapcsolatban 413
2. Általános biztonsági útmutatások 413
3. A készülék ismertetése 414
4. Elektromos csatlakozás 421
5. Szerelés 422
6. Működés 434
7. Ápolás és karbantartás 437
8. Ártalmatlanítás 438
9. Megfelelőségi nyilatkozat 438
10. Gyártói garancia 439
11. Műszaki adatok 440
12. Hibaelhárítás 441

1. Tudnivalók a dokumentummal kapcsolatban

– Szerzői jogvédelem alatt áll. Sokszorosítani, akár részlegesen, csak az engedélyünkkel lehetséges.
– A müszaki fejlődést szolgáló változtatások jogát fenn-tartjuk.

Figyelmeztetés veszélyekre!

Figyelmeztetés áram miatti veszélyekre!

Figyelmeztetés víz okozta veszélyekre!

2. Általános biztonsági útmutatások

Veszély a használati útmutató figyelmen kívül hagyása miatt!

Jelen útmutató fontos információkat tartalmaz a készülék biztonságos kezeléséhez. Kiemelten figyelmeztet a lehetséges veszélyekre. A figyelmeztetések figyelmen kívül hagyása halálos vagy súlyos sérülésekhez vezethet.

• Figyelmesen olvassa el az útmutatót.
• Kövesse a biztonsági utasításokat.
• Tartsa jól hozzáférhető helyen.

– Áram alatt végzett munka veszélyes helyzetek kialakulásához vezethet. Áram alatt lévő alkatrészek megérintése áramütéshez, égési sérülésekhez vagy halálos baleset-hez vezethet.

– Hálózati feszültségen munkát csak szakképzett szak-emberek végezhetnek.

– Tartsa be az adott országban hatályos villanyszerelési előírásokat és bekötési feltételeket (pl. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
– Csak eredeti pótalkatrészeket használjon.
– Csak szaküzemek általi javítás megengedett.

3. A készülék ismertetése

Rendeltetésszerű használat – L 40 SC, L 42 SC

– Szenzoros LED fény kapcsoló mozgásérzékelővel
– Falra szerelhető.
- Bel- és kültér.

Rendeltetésszerű használat – L 40 SC, L 42 SC

• LED-lámpa.
  – Falra szerelhető.
• Bel- és kültér.

Működési elv – L 40 SC, L 42 SC

– A mozgásérzékelős LED-lámpa tartalmaz egy infravörös mozgásérzékelőt, és csak Bluetooth alkalmazással állítható be.

Működési elv – L 40 C, L 42 C

Az érzékelési tartomány bővítéséhez a C változatok Bluetooth segítségével köthetők hálózatba más érzékelők- kel. Ezek az érzékelt jeleket (jelenlét és környezeti fényerő) Bluetooth-on keresztül továbbítják. A hálózatba kötött érzékelő vezérlése más interfésszel történik.

A csomag tartalma

3.1 L 40 C, L 42 C

• 1 LED-lámpa
• 3 távtartó
• 3 fali dübel
• 3 csavar
• 1 biztonsági adatlap (A)
• 1 gyorsindítási útmutató (B)

3.2 L 40 SC, L 42 SC

• 1 LED-lámpa
• 3 fedőklipsz
• 3 távtartó
• 3 fali dúbel
• 3 csavar
• 1 biztonsági adatlap (A)
• 1 gyorsindítási útmutató (B)

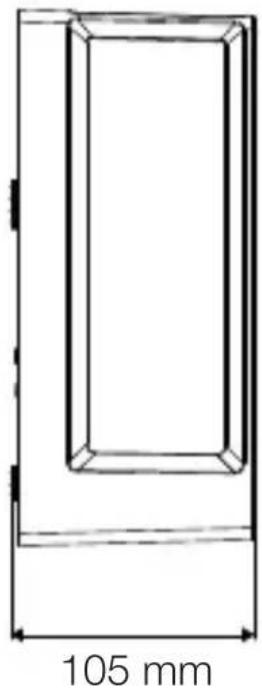

Termékméretek

3.3 L 40 C

201 mm 229 mm

A készülék áttekintése

3.7 L 40 C, L 42 C

A B

A Csatlakozókapocs
B Lámpa

HU

3.8 L 40 SC, L 42 SC

A B C

A Csatlakozókapocs
B Lámpa
C Érzékelő

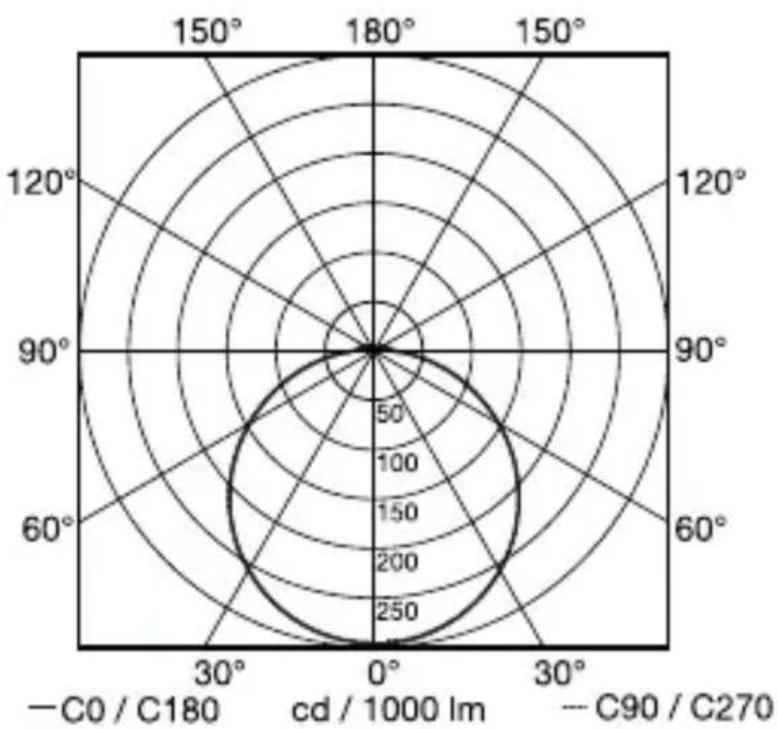

Fényeloszlási görbe
3.9

4. Elektromos csatlakozás

Kapcsolási rajz

4.1

A hálózati csatlakozó kábel egy 3 eres kábel

L = fázis (többnyire fekete, barna vagy szürke)

N = nulla vezető (többnyire kék)

PE = védővezető (zöld / sárga)

A berendezés elektromosan csatlakoztatható hálózati kapcsoló után is, ha biztosítva van, hogy a hálózati kapcsoló állandóan be van kapcsolva.

A lámpa fényforrását nem lehet cserélni; amennyiben a fényforrást cserélni kell (pl. ha élettartamának végére ért), a teljes lámpát le kell cserélni.

LED LED

5. Szerelés

Áramütés veszélye!

Áram alatt lévő alkatrészek megérintése áramütéshez, égési sérülésekhez vagy halálos balesethez vezethet.

• Kapcsolja le az áramot és szakítsa meg a ráadott feszültséget.
• Feszültségjelzővel ellenőrizze, hogy a készüléken tény-leg nincs feszültség.
• Gondoskodjon róla, hogy ne kapcsolhassák vissza a feszültségellátást.

Anyagi károk veszélye!

A hálózati kábelek felcserélése rövidzárlathoz vezethet.

• Azonosítsa be a hálózati kábeleket.
• Helyesen kösse össze a hálózati kábeleket.

Előkészületek a szerelés megkezdése előtt

- Minden alkatrészt ellenőrizzen sérülés szempontjából. Sérülések esetén ne vegye használatba a terméket.

- Válasszon ki egy alkalmas felszerelési helyet.

-A hatótávolság figyelembevételével.

-A mozgásérzékelés figyelembevételével.

-Rázkódásmentes.

-Az érzékelési tartomány akadálymentes.

-Ne szerelje fel robbanásveszélyes területre.

-Ne helyezze gyúlékony felületekre.

-Ne lehessen a fényforrásba nézni közelröl (< 30 cm).

-Legalább 50 cm távolságra más LED-lámpáktól.

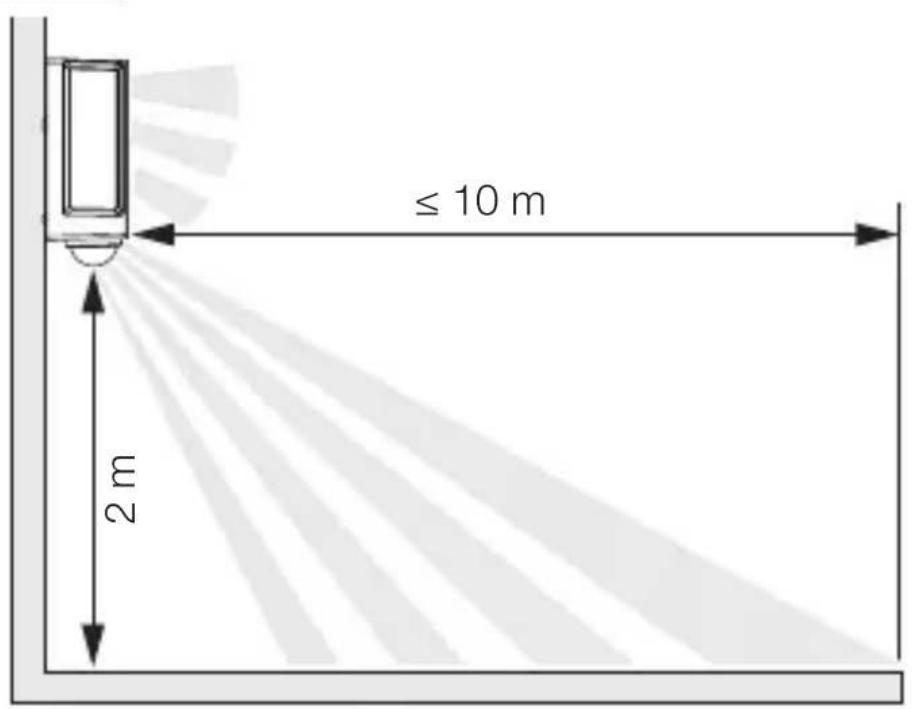

Hatótávolság

5.1

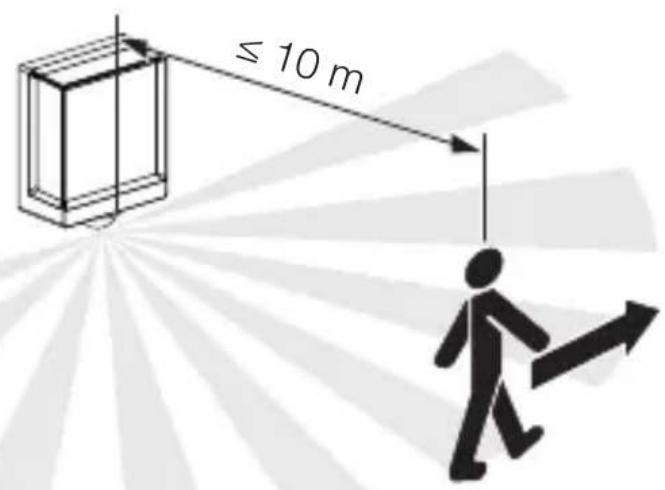

A mozgás oldalról történő érzékelése

5.2

≤ 10 m

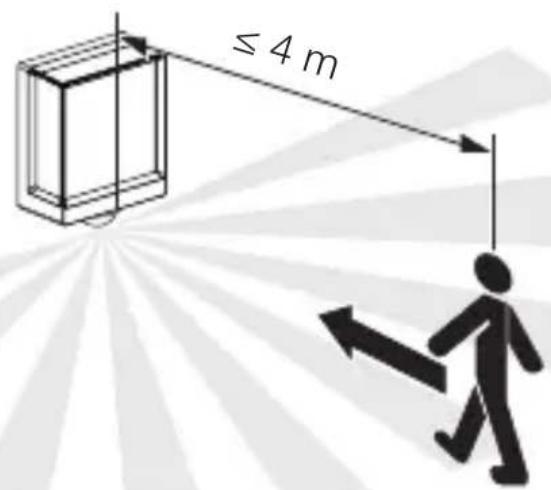

A mozgás menetirányban történő érzékelése

5.3

≤ 4 m

A szerelés lépései

5.4

• Ellenőrizze, hogy kikapcsolták-e a tápfeszültséget.
• Lazítsa meg a biztosíték csavarját.
• Csavarozza le a borítást.

HU

5.5

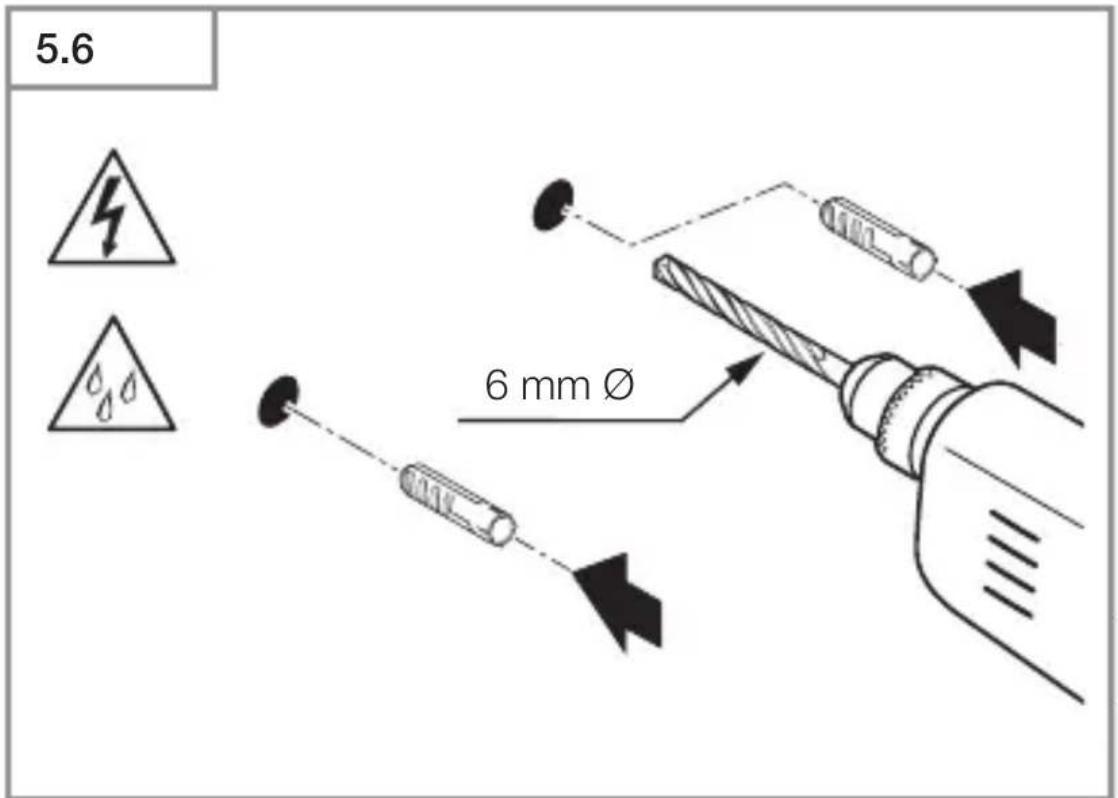

- Jelölje be a furatok helyét.

- Fúrja ki a furatokat (∅ 6 mm) és rakja be a tipliket.

5.7 UP N

HU

- A LED-lámpákat csavarozza a vakolat alatti vezetékhez.

5.8 UP N

- A LED-lámpákat csavarozza a vakolat fölötti vezetékhez.

5.9

- Csatlakoztassa a hálózati vezetéket a kapcsolási rajz szerint.

→„4. Elektromos csatlakozás”

HU

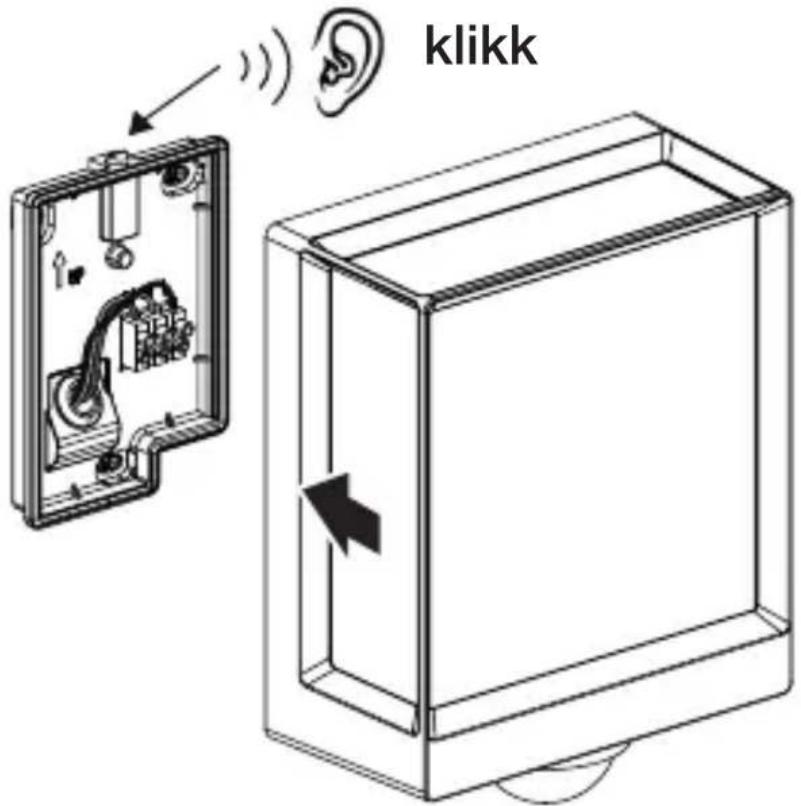

5.10

klikk

• A lámpát csatlakoztassa a fali tartóhoz.
• Nyomja addig, amíg egy klikk hangot hall.

5.11

• Csavarja szorosra a rögzítőcsavart.

5.12

I O

• Kapcsolja be az áramellátást.
• Végezze el a beállításokat az alkalmazás segítségével (csak SC változat esetén).
  →„6. Működés”

HU

5.13 L 40 SC, L 42 SC

A következő funkciók az SC változatok esetén beállíthatók.

C változatok esetén a funkciók csak

Bluetooth-érzékelős termékkel kombinálva érvényesek.

A funkciók beállítása a Steinel Connect App alkalmazáson keresztül történik.

Steinel Connect alkalmazás

A lámpa okostelefonról vagy táblagépről történő konfigurálásához töltse le a STEINEL Connect App alkalmazást az AppStore-ból. Bluetooth-képes okostelefonra vagy táblagépre lesz szüksége.

Android iOS

A következő funkciókat tudja a Steinel Connect alkalmazáson keresztül beállítani:

– Időbeállítás.
– Hatótávolság-beállítás.
– Alkonykapcsoló-beállítás.
– Alapvilágítás funkció.
– Főfény / Alapfény szint beállítható.
– Kibővített hatótávolság-beállítás.
– Csoportos hálózatba kötés.
– Alkonykapcsoló-beállítás betanítással (Teach-In).

Megjegyzés:

A hibás működés kizárása érdekében a WLAN-routertől és a hozzáférési pontoktól legalább 3 méteres távolságot biztosítani szükséges.

Gyári beállítások (kiszállítási állapot)

Max.hatótávolság

Időbeállítás főfény: 10 másodperc

Időbeállítás alapfény: 1 perc

Szürkületi beállítás: 2.000 lux

Alapfény tompítási szint: 50 %

Indítás / feszültségkiesés

A hálózati feszültség leválasztásakor a beállítások, valamint a LED-lámpa aktuális üzemállapota tárolódik. Ha a hálózati feszültség ismét megvan, akkor ez helyreáll.

Hatótávolság-beállítás (érzékenység)

A hatótávolság alatt egy kb. kör alakú területet értünk a talajon, amely 2 m-es magasságban történő felszerelés esetén érzékelési tartományként adódik.

- Beállítás maximumra = max. hatótávolság (10 m)

- Beállítás minimumra = min. hatótávolság (1 m)

Időbeállítás

Az időt (kikapcsolás késleltetése) kb. 10 mp és max. 60 perc között fokozatmentesen lehet beállítani. A világítás minden mozgás hatására ismételten bekapcsol.

Tudnivaló:

A készülék minden egyes lekapcsolása után kb. 1 másodpercen keresztül nem lehetséges az újabb mozgásérzékelés. Ezt követően a készülék újra képes világítást kapcsolni mozgás esetén.

Az érzékelési tartomány finombeállítása és működésellenőrzés esetén javasoljuk a legrövidebb idő beállítását.

Alkonykapcsoló-beállítás

A működésbe lépéshez szükséges fényerő (szürkület) fokozatmentesen állítható kb. 2 lux-tól 2.000 lux-ig.

=nappali üzem (fényerőtöl független)
= alkony-üzemmód (kb. 2 lux)

Az érzékelési terület beállításakor és a nappali fénynél végzett működéspróbánál a szabályozó gombnak -n kell állnia.

Alapfény

Az alapfény ereje 10 % és 100 % között állítható be. Az alapfény világításának időtartama fokozatmentesen állítható be 10 mp és 60 perc között, vagy egész éjjelre.

Főfény

A főfény ereje 10 % és 100 % között állítható be.

Csoportosítás

A készülék üzemeltethető egyedi lámpaként, vagy egy távirányítós kommunikációs eszköz segítségével több lámpa csoportokba kapcsolható. Az összes egy csoportba sorolt lámpa a Steinel Connect App alkalmazásban beállított csoportparaméterek szerint működik. A csoport minden résztvevőjének hatótávolságát egyedileg lehet beállítani.

Fade Time

Bekapcsolásakor a fényerő egyenletesen növekszik 100 %-ig (fade be) Kikapcsolásakor a fényerő egyenletesen 0 %-ra csökken (fade ki) A fokozatos világosodás és elhalványodás időtartama állítható.

Szomszédos funkció

A Steinel Connect alkalmazás segítségével aktiválható, ill. inaktiválható a szomszédos funkció.

Ezzel megtörténik az aktív lámpacsoport szomszédos csoportjainak hozzárendelése. A csoport reagál a hozzárendelt szomszédos csoport bekapcsoló jelére, és a beállításoknak megfelelően főfényre vagy alapfényre kapcsol.

7. Ápolás és karbantartás

A berendezés nem igényel karbantartást.

Áramütés veszélye!

Áram alatt lévő alkatrészek vízzel való érintkezése ára-mütéshez, égési sérülésekhez vagy halálos balesethez vezethet.

- A berendezést csak száraz állapotban tisztítsa.

Anyagi károk veszélye!

A nem megfelelő tisztítószer megrongálhatja a készüléket.

- A berendezést enyhén benedvesített ruhával, tisztítószer használata nélkül tisztítsa.

Fontos: A vezérlőmű nem cserélhető.

230V LED

8. Ártalmatlanítás

Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újrahasznosításáról.

Ne dobjon elektromos készülékeket a háztartási szemétbe!

Csak az EU-országok esetében:

A használt elektromos és elektronikus berendezésekre vonatkozó hatályos EU irányelvek értelmében, és ezeknek a nemzeti jogban való alkalmazása szerint a már nem működőképes elektromos berendezéseket külön kell gyűjteni, és gondoskodni kell környezetbarát újrahasznosításukról.

9. Megfelelőségi nyilatkozat

A STEINEL GmbH ezennel nyilatkozik, hogy az L 40 SC/C és L 42 SC/C típusú adóberendezés megfelel a 2014/53/EU irányelv követelményeinek.

Az EU megfelelőségi nyilatkozat teljes szövege a következő internetcímen található: www.steinel.de

10. Gyártói garancia

Gyártói garancia STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Németország

Ezt a terméket a STEINEL maximális gonddal gyártotta le, működését és biztonságát az érvényes előírások alapján vizsgálta be, majd szúrópróba szerüen ellenőrizte. A Steinel garanciát vállal a kifogástalan minőségre és működésre. A garancia ideje 36 hónap, ami a vásárlás napján kezdődik. Minden olyan hibát kijavítunk, ami anyag- vagy gyártási hibára vezethető vissza. A garancia teljesítésének módját mi választjuk meg: ez lehet a hibás alkatrész megjavítása vagy kicserélése. A garancia nem vonatkozik a kopóalkatrészeken bekövetkező károkra, valamint az olyan károkra és hiányosságokra, amelyek a szakszerűtlen kezelés vagy karbantartás miatt következnek be. Idegen objektumokon keletkező következményes károk ki vannak zárva a garancia köréből. Garanciát csak akkor vállalunk, ha a készüléket szétszereletlen állapotban jól becsomagolják, mellékelik a hiba rövid leírását, a (vásárlás időpontjával és a kereskedő pecsétjével ellátott) pénztárblokkot vagy számlát, és ezeket elküldik az illetékes szerviznek.

Szerviz:

A garanciaidő eltelte után, vagy nem garanciális hibák esetén gyári szervizünk végzi a javításokat. Kérjük, hogy a jól becsomagolt terméket küldje el az Önhöz legközelebb eső szerviznek.

11. Műszaki adatok

- Tápfeszültség: 220 - 240 V, 50/60 Hz

– Teljesítményfelvétel (P _on )

L 40 C: 12,90 W

L 40 SC: 12,90 W

L 42 C: 12,60 W

L 42 SC: 13,00 W

- Standby (hálózat) (P_net)

L 40 C: 0,44 W

L 40 SC: 0,42 W

L 42 C: 0,44 W

L 42 SC: 0,43 W

- Standby érzékelő (P _sb )

L 40 SC: 0,42 W

L 42 SC: 0,43 W

– Fényáram (360°)

L 40 C: 987 lm

L 40 SC: 1.057 lm

L 42 C: 990 lm

L 42 SC: 1.010 lm

- Hatószög

L 40 C: 76,5 lm/W

L 40 SC: 81,9 lm

L 42 C: 78,6 lm

L 42 SC: 77,7 lm

– Színhőmérséklet: 3.000 K (meleg fehér)

- Színvisszaadási index: R_a=82

– Közepes mérési élettartam:

L70B50 25 °C esetén > 60.000 óra

– Színkonzisztencia SDCM: Kiindulási érték: 6

– Fényerőeloszlás:

150° 180° 190° 90° 100° 90° 40° 30° 20° 10° 0° - 0.0 / 0.1 mm vol / 1000 lm - CMB / CNTN

• Érzékelési szög L 40, L 42 SC: 180°
• Adóteljesítmény: ca. 1 mW
• Hatótávolság L 40, L 42 SC: max. 10 m
  – Időbeállítás L 40, L 42 SC: 10 s – 60 min
• Alkonykapcsoló-beállítás L 40, L 42 SC: 2 - 2.000 Lux
  – Védelem típusa: IP54
• Védelmi osztály: 1
• Környezeti hőmérséklet: -20 és +40 °C között

Ez a termék a következő energiahatékonysági osztályú fényforrást tartalmaz:

A berendezés nem kap feszültséget.

– A biztosíték nincs bekapcsolva vagy hibás.

- Kapcsolja be a biztosítékot.

• Cserélje ki a hibás biztosítékot.

– A vezeték megszakadt.

- Ellenőrizze a vezetéket feszültségvizsgálóval.

– Rövidzárlat a hálózati betápvezetékben.

- Ellenőrizze a csatlakozásokat.

– Az esetleges hálózati kapcsoló ki van kapcsolva.

- Kapcsolja be a hálózati kapcsolót.

Nem kapcsol be a készülék.

– Az alkonykapcsoló beállítása hibás.

- Állítsa be újra az alkonykapcsoló-beállítást.

– A hálózati kapcsoló ki van kapcsolva.

- Állítsa be a hálózati kapcsolót.

– A biztosíték nincs bekapcsolva vagy hibás.

- Kapcsolja be a biztosítékot.

• Cserélje ki a hibás biztosítékot.

– A zavar minimálisra csökkentése érdekében a berendezés figyelmen kívül hagyja a gyors mozgásokat, vagy túl kicsi vagy nem megfelelő az érzékelési tartomány.

- Ellenőrizze, és állítsa be az érzékelési területet.

– Hibás a fényforrás.

- Nem cserélhető a fényforrás. Cserélje ki a komplett készüléket.

Nem kapcsol ki a készülék.

– Folyamatos mozgás az érzékelési tartományban.

- Ellenőrizze az érzékelési területet.

- Szükség esetén korlátozza vagy módosítsa az érzékelési tartományt.

A berendezés szükségtelenül bekapcsol.

– A felszerelt berendezés nincs biztosítva mozgás ellen.

- Rögzítve szerelje fel a berendezést.

– Ugyan mozgás történt, de a mozgásfigyelő nem ismerte fel (fal mögötti mozgás, kicsi tárgy mozgása az izzó közvetlen közelében stb.).

- Ellenőrizze az érzékelési tartományt.

- Szükség esetén korlátozza vagy módosítsa az érzékelési tartományt.
