MANUAL DE UTILIZADOR L 40 SC STEINEL

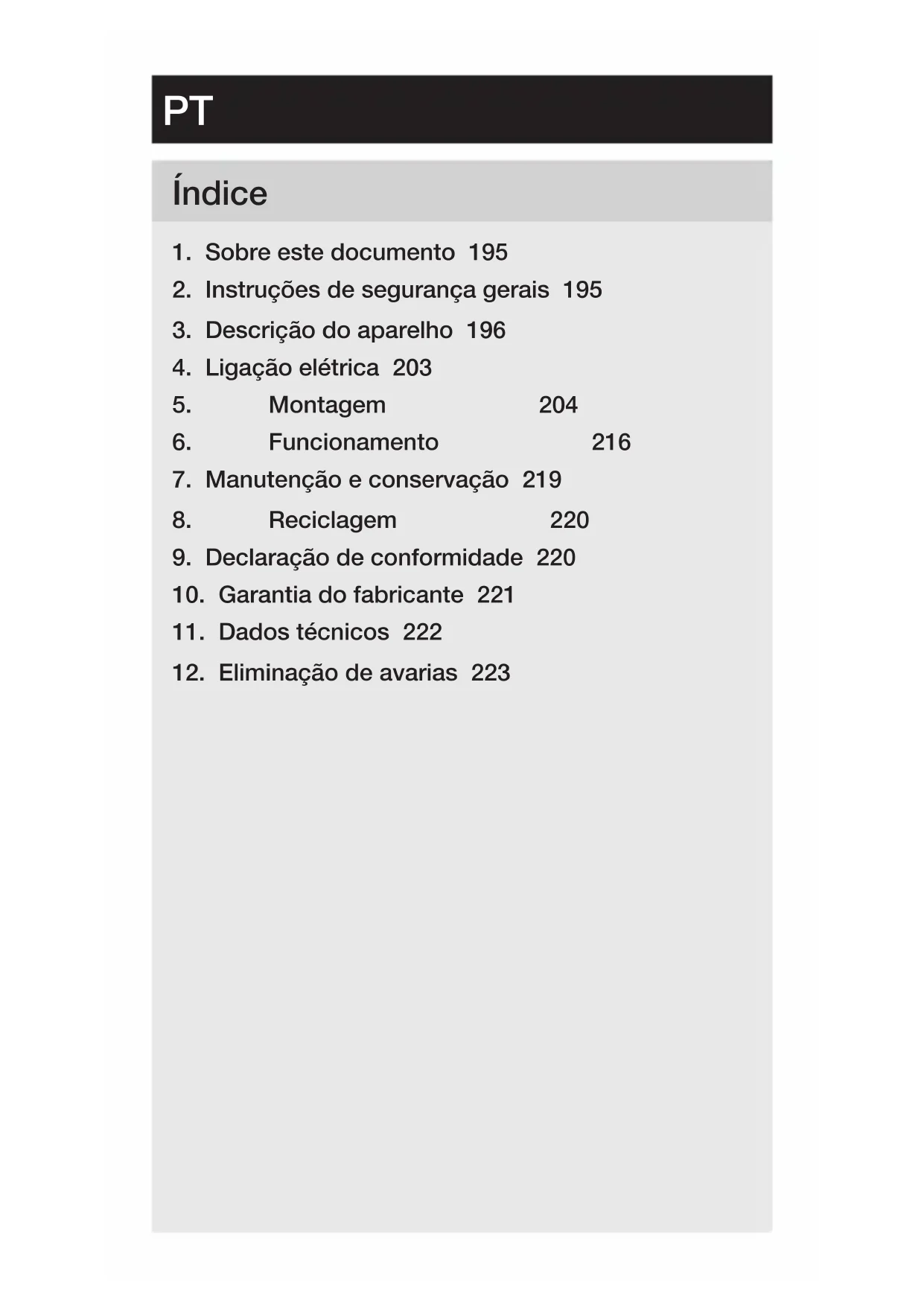

1. Sobre este documento 195
2. Instruções de segurança gerais 195
3. Descrição do aparelho 196
4. Ligação elétrica 203
5. Montagem 204
6. Funcionamento 216
7. Manutenção e conservação 219
8. Reciclagem 220
9. Declaração de conformidade 220
10. Garantia do fabricante 221
11. Dados técnicos 222
12. Eliminação de avarias 223

1. Sobre este documento

• Protegido pela lei sobre direitos de autor. Qualquer reimpressão, mesmo que apenas parcial, só é permitida com o nosso consentimento.
• Reservado o direito a alterações que visem o progresso técnico.

Aviso de perigo!

PT

Aviso de perigo originado por eletricidade!

Aviso de perigo originado por água!

2. Instruções de segurança gerais

A inobservância das instruções de utilização acarreta perigos!

Estas instruções contêm informações importantes para a utilização segura do aparelho. Potenciais perigos são identificados por indicações específicas. A inobservância destas indicações pode causar a morte ou ferimentos graves.

• Leia as instruções atentamente.
- Siga as instruções de segurança.
- Guarde as instruções num lugar acessível.

- Lidar com a corrente elétrica pode levar a situações perigosas. O contacto com peças condutoras de corrente pode resultar em choque elétrico, queimaduras ou na morte.

- Os trabalhos com tensão de rede só são permitidos se forem executados por pessoal profissional devidamente qualificado.

• É necessário respeitar as prescrições de instalação e condições de conexão em vigor nos diversos países (por ex., D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
• Utilize somente peças de reposição originais.
• Reparações só são permitidas se forem realizadas por empresas especializadas.

3. Descrição do aparelho

Utilização prevista – L 40 SC, L 42 SC

• Armadura LED com detetor de movimento.
• Montagem na parede.
• Para o interior e o exterior.

Utilização prevista-L 40 C, L 42 C

• Armadura LED.
• Montagem na parede.
• Para o interior e o exterior.

Principio de funcionamento – L 40 SC, L 42 SC

- A armadura LED com detetor contém um detetor de movimento de infravermelhos e só pode ser configurada via Bluetooth.

As variantes C podem ser interligadas via Bluetooth em rede com outros detetores para ampliar a área de deteção. Elas transmitem os sinais captados (presença e luminosidade) via Bluetooth. O controlo é assumido pelo detetor interligado em rede com interface diferente.

Itens fornecidos

3.1 L 40 C, L 42 C

• 1 armadura LED
• 3 espaçadores
• 3 buchas para paredes
• 3 parafusos
• 1 ficha de dados de segurança (A)
• 1 guia rápido (B)

3.2 L 40 SC, L 42 SC

• 1 armadura LED
• 3 clipes de cobertura
• 3 espaçadores
• 3 buchas para paredes
• 3 parafusos
• 1 ficha de dados de segurança (A)
• 1 guia rápido (B)

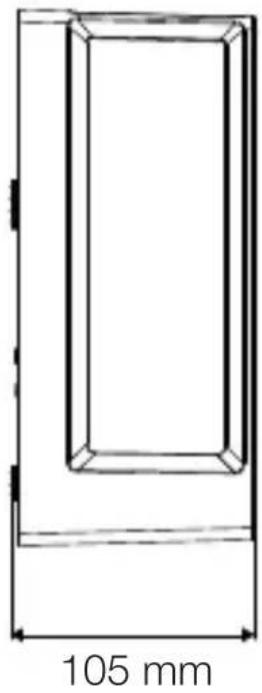

Dimensões do produto

3.3 L 40 C

201 mm 229 mm

Vista geral do aparelho

3.7 L 40 C, L 42 C

A B

A Barra de junção
B Armadura

3.8 L 40 SC, L 42 SC

A B C

A Barra de junção
B Armadura
C Detetor

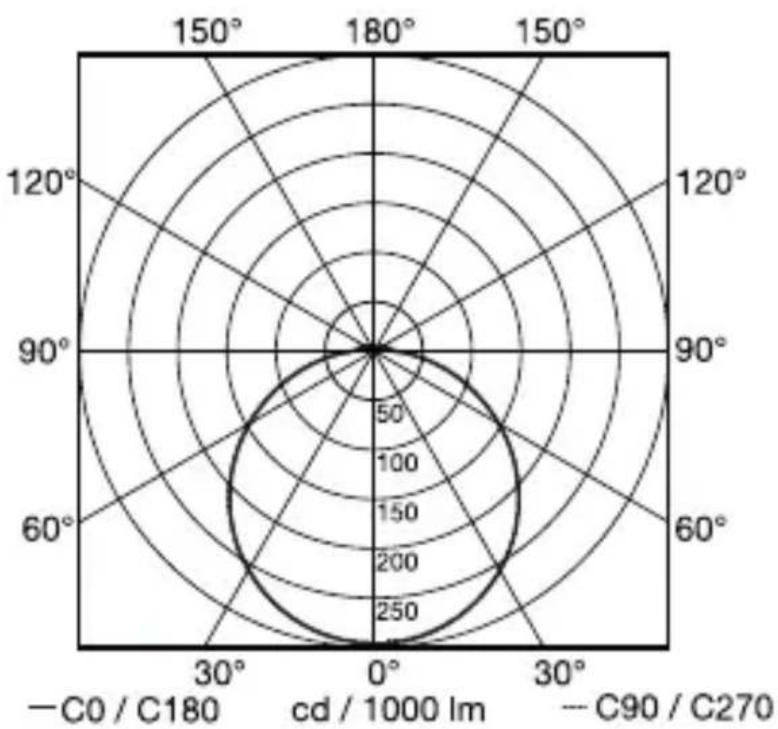

Curva de distribuição de luz
3.9

4. Ligação elétrica

Esquema de circuitos elétricos

4.1

O cabo de ligação à rede tem 3 condutores

L = Fase (geralmente preto, castanho ou cinzento)

N = neutro (geralmente azul)

PE = condutor terra (verde / amarelo)

O aparelho também pode ser ligado a um interruptor de rede se ficar assegurado que o interruptor está sempre ligado.

A fonte de luz desta armadura não pode ser substituída, caso seja necessário substituí-la (por ex. no fim da sua vida útil), terá de ser substituída toda a armadura.

LED LED

5. Montagem

Perigo de eletrocussão!

O contacto com peças condutoras de corrente pode resultar em choque elétrico, queimaduras ou na morte.

• Desligue a corrente e suspenda a alimentação de tensão.
• Verifique a ausência de tensão com um busca-polos.
• Assegure-se de que a alimentação de tensão permanece interrompida.

Perigo de danos materiais!

Se os cabos de ligação forem trocados, poderá ocorrer um curto-circuito.

• Identifique os cabos de ligação.
• Ligue os cabos de ligação corretamente.

Preparação da montagem

- Verifique todos os componentes para detetar eventuais danos. Se detetar qualquer dano, não coloque o produto em funcionamento.

- Procure um local de montagem adequado.

-Tenha o alcance em conta.
–Tenha a deteção de movimentos em conta.
-À prova de trepidações.
-Área de detecção livre de quaisquer obstáculos.
-Não em áreas potencialmente explosivas.
–Não em cima de superfícies facilmente inflamáveis.
-Não olhe para a fonte de luz a distâncias curtas (< 30 cm).
-Distância mínima de 50 cm de outras armaduras.

Alcance

5.1

Deteção de movimento lateralmente ao sentido de aproximação

5.2

≤ 10 m

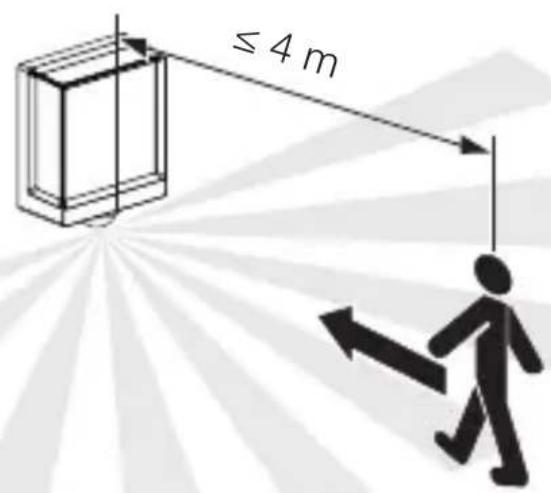

Deteção de movimento no sentido de aproximação

5.3

≤ 4 m

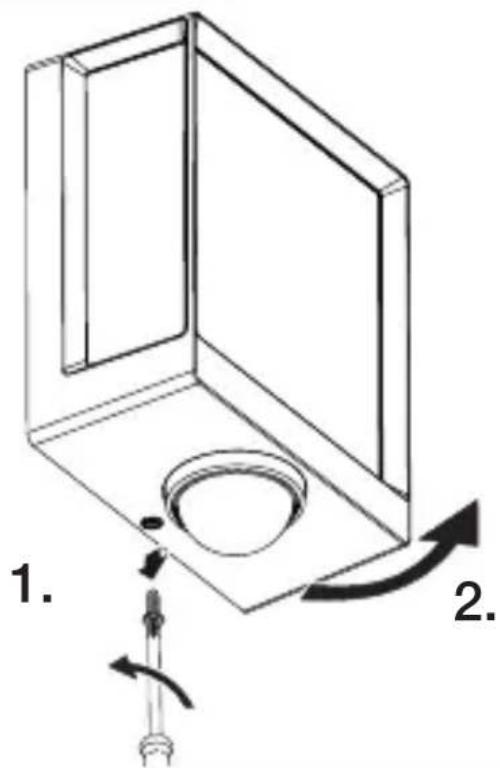

Passos para montagem

5.4

I O

1. 2.

PT

• Certifique-se de que a alimentação de tensão está desligada.
• Desaperte o parafuso de fixação.
• Desaparafuse a tampa.

5.5

- Faça os furos (∅ 6 mm) e coloque as buchas.

5.7 UP N

- No caso da montagem com cabo de alimentação embutido, aparafuse a armadura LED.

5.8 UP N

- No caso da montagem com cabo de alimentação saliente, aparafuse a armadura LED.

5.9

- Faça a ligação à rede segundo o esquema elétrico. →“4. Ligação elétrica”

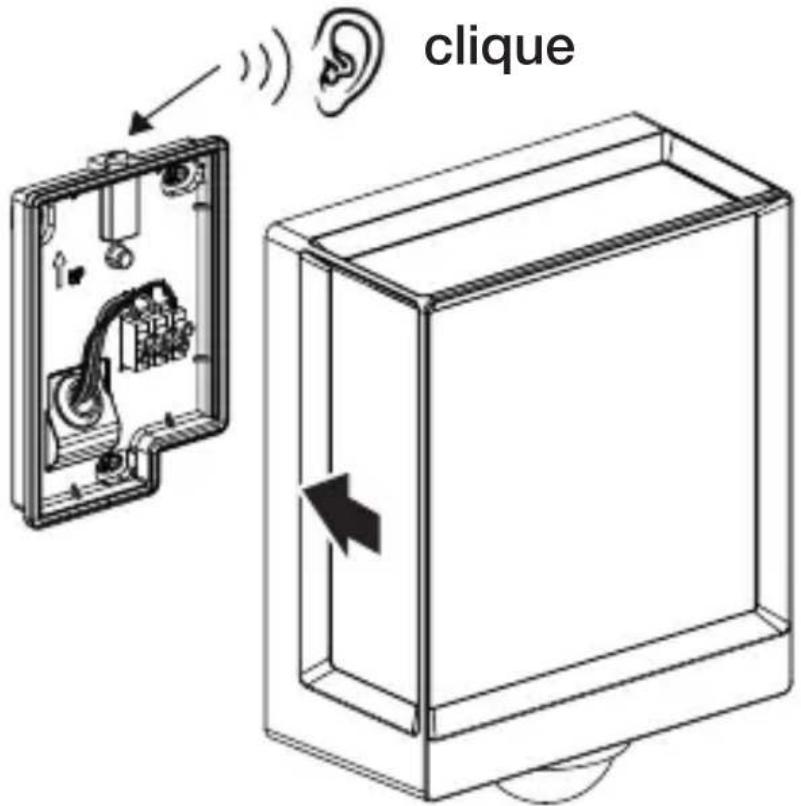

5.10

clique

• Ligar a armadura ao suporte de parede.
• Premir até ouvir um clique.

5.11

- Apertar o parafuso de fixação.

5.12

I O

• Ligue a fonte de alimentação elétrica.
• Efetuar os ajustes através da aplicação (apenas variante SC).
  →“6. Funcionamento”

5.13 L 40 SC, L 42 SC

As funções são ajustáveis para as variantes SC.

Para as variantes C, as funções só estão disponíveis em combinação com um produto com detetor Bluetooth.

O ajuste das funções é efetuado através da Steinel Connect App.

Steinel Connect App

Para configurar a armadura com o smartphone ou o tablet, tem de descarregar a STEINEL Connect App da AppStore. É necessário ter um smartphone ou tablet compatível com Bluetooth.

Android iOS

Funções configuráveis com a Steinel Connect App:

• Ajuste do tempo.
• Ajuste do alcance.
• Regulação crepuscular.
• Função de iluminação de presença.
• Regulação do nível de intensidade da iluminação principal / iluminação de presença.
  – Ajuste avançado do alcance.
• Encadeamento de grupos em rede.
• Regulação crepuscular através de teach-in.

Nota:

Tem de ser respeitada uma distância mínima de 3 m entre o router WiFi e os Access Points para evitar falhas de funcionamento.

Configurações de fábrica (estado de entrega)

Alcance:

máx.

Ajuste do tempo da iluminação principal: 10 s Ajuste do tempo da iluminação de presença: 1 min. Regulação crepuscular: 2.000 lux Nível de regulação da intensidade da iluminação de presença:50 %

Inicialização / interrupção da alimentação de tensão

Ao interromper a alimentação da tensão de rede, as configurações, assim como o estado operacional atual da armadura LED são memorizados. Assim que a alimentação da tensão de rede estiver reestabelecida, estes serão recuperados.

Ajuste do alcance (sensibilidade)

O termo alcance descreve o diâmetro mais ou menos circular no chão, que resulta como área de deteção ao montar o candeeiro a uma altura de aproximadamente 2 m. - Potenciómetro no máximo = alcance máx. (10 m) - Potenciómetro no mínimo = alcance mín. (1 m)

Ajuste do tempo

O tempo desejado para luz ligada pode ser ajustado continuamente entre aprox. 10 segundos e, no máx., 60 minutos. Cada movimento detetado acenderá a luz de novo.

Nota:

Sempre que se desliga o aparelho, não é possível nova deteção de movimento durante aprox. 1 segundo.

Passado esse tempo, o aparelho volta a poder acender a iluminação ao detetar movimento.

Ao realizar o ajuste da área de detecção e o teste de funcionamento, recomendamos ajustar o tempo mais curto.

Regulação crepuscular

A luminosidade de resposta (crepúsculo) pode ser ajustada progressivamente de aprox. 2 a 2.000 lux.

= Modo diurno (independentemente da luminosidade)
= Modo crepuscular (aprox. 2 lux)

Para regular a área de deteção e para o teste de funcionamento à luz natural, o potenciómetro tem de estar em

Iluminação de presença

A intensidade da iluminação de presença pode ser ajustada entre 10 % e 100 %.

A duração da iluminação de presença pode ser ajustada progressivamente entre 10 segundos e 60 minutos ou para a noite inteira.

Luz principal

A intensidade da iluminação principal pode ser ajustada entre 10 % e 100 %.

Agrupamento

É possível utilizar o aparelho como armadura individual ou interligar várias armaduras em grupos, usando a comunicação radioelétrica. Todas as armaduras atribuídas a um determinado grupo reagem com base nos parâmetros de grupo definidos na Steinel Connect App. O alcance pode ser regulado diferenciadamente para cada um dos elementos do grupo.

Fade time

Ao ligar, a intensidade de iluminação aumenta de forma constante até alcançar os 100 % (fade in). Ao desligar, a luminosidade é reduzida de forma constante até aos 0 % (fade out). Os tempos de fade-in e de fade-out são personalizáveis.

Função de ativação adjacente

Usando a Steinel Connect App, é possível ativar ou desativar a função de ativação adjacente.

A função permite definir grupos adjacentes ao grupo de iluminação ativo. O grupo reage a sinais de ligação do grupo adjacente atribuído e muda para a iluminação principal ou para a iluminação de presença, consoante as configurações.

PT

7. Manutenção e conservação

O aparelho não requer qualquer tipo de manutenção.

Perigo de eletrocussão!

O contacto de água com peças condutoras de corrente pode resultar em choque elétrico, queimaduras ou na morte.

- Limpe o aparelho apenas se estiver seco.

Perigo de danos materiais!

A utilização dos detergentes errados pode danificar o aparelho.

- Limpe o aparelho com um pano ligeiramente humedecido sem detergente.

Importante: o aparelho não é substituível.

230V LED

8. Reciclagem

Equipamentos elétricos, acessórios e embalagens têm de ser entregues num posto de revalorização ecológica.

Nunca deite equipamentos elétricos para o lixo doméstico!

Apenas para estados membros da U.E.:

Segundo a diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, e a respetiva transposição para o direito nacional, todos os equipamentos elétricos e eletrónicos em fim de vida útil devem ser recolhidos separadamente e entregues nos pontos de recolha previstos para fins de revalorização ecológica.

9. Declaração de conformidade

Pela presente, a STEINEL GmbH declara que o sistema radioelétrico L 40 SC/C e L 42 SC/C cumpre os requisitos da Diretiva do Conselho 2014/53/UE. O texto completo da Declaração de Conformidade UE encontra-se na internet, no seguinte endereço: www.steinel.de

10. Garantia do fabricante

Garantia do fabricante STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Alemanha

Este produto STEINEL foi fabricado com todo o zelo e o seu funcionamento e segurança verificados, de acordo com as normas em vigor, e sujeito a um controlo por amostragem aleatória. A STEINEL garante o bom estado e o bom funcionamento do aparelho. O prazo de garantia é de 36 meses a contar da data de compra. Eliminamos falhas relacionadas com defeitos de material ou de fabrico. A garantia inclui a reparação ou a substituição das peças com defeito, de acordo com o nosso critério, estando excluídas as peças sujeitas a desgaste, os danos e as falhas originados por uma utilização ou manutenção incorreta. Excluem-se igualmente os danos provocados noutros objetos estranhos ao aparelho. Os serviços previstos na garantia só serão prestados caso o aparelho seja apresentado bem embalado no respetivo serviço de assistência técnica, devidamente montado e acompanhado do talão da caixa ou da fatura (data da compra e carimbo do revendedor) e de uma pequena descrição do problema.

Serviço de assistência:

depois de expirado o prazo de garantia ou em caso de falha não abrangida pela garantia, o nosso serviço de assistência técnica encarregar-se-á da reparação do seu aparelho. Basta enviar o produto bem acondicionado ao nosso centro de assistência técnica mais próximo de si. Por isso, é recomendável guardar a sua fatura de compra num local seguro até o prazo de garantia expirar. Nós assumimos os custos de transporte, mas não os riscos de transporte da devolução.

ANOS

GARANTIA

DO FABRICANTE

11. Dados técnicos

- Dimensões (a x l x p)

L 40 C: 229 x 201 x 105 mm

L 40 SC: 261 x 201 x 105 mm

L 42 C: 274 x 131 x 105 mm

L 42 SC: 306 x 131 x 105 mm

- Tensão de alimentação: 220–240 V, 50/60 Hz

- Potência (P _on )

L 40 C: 12,90 W

L 40 SC: 12,90 W

L 42 C: 12,60 W

L 42 SC: 13,00 W

- Standby (rede) (P_net)

L 40 C: 0,44 W

L 40 SC: 0,42 W

L 42 C: 0,44 W

L 42 SC: 0,43 W

- Standby sensor ( P_sb )

L 40 SC: 0,42 W

L 42 SC: 0,43 W

- Fluxo luminoso (360°)

L 40 C: 987 lm

L 40 SC: 1.057 lm

L 42 C: 990 lm

L 42 SC: 1.010 lm

- Grau de eficiência

L 40 C: 76,5 lm/W

L 40 SC: 81,9 lm

L 42 C: 78,6 lm

L 42 SC: 77,7 lm

- Temperatura de cor: 3.000 K (branco quente)

- Índice de reprodução de cores: R_a=82

- Tempo de vida efetivo médio:

L70B50 a 25 °C: > 60.000 h

- Consistência de cor SDCM: Valor inicial: 6

– Distribuição da intensidade de iluminação:

• Ângulo de deteção L 40, L 42 SC: 180°
• Potência emissora: aprox. 1 mW
• Alcance L 40, L 42 SC: max. 10 m
• Ajuste do tempo L 40, L 42 SC: 10 s - 60 min
• Regulação crepuscular L 40, L 42 SC: 2 - 2.000 lux
  – Grau de proteção: IP54
• Classe de proteção: /
• Temperatura ambiente: -20 até +40 °C

Este produto contém uma fonte de luz da classe de eficiência energética:

12. Eliminação de avarias

Aparelho sem tensão.

- O fusível não está ligado ou está com defeito.

• Ligue o fusível.
• Substitua o fusível defeituoso.

- Linha interrompida.

- Verifique a linha com um busca-polos.

• Curto-circuito no cabo de alimentação elétrica.
• Verificar as ligações.
• Interruptor de rede eventualmente existente está desligado.
  • Ligue o interruptor de rede.

O aparelho não se liga.

– Foi escolhida a regulação crepuscular errada.

- Reajuste a regulação crepuscular.

- Interruptor de rede DESLIGADO.

• Ligue o interruptor de rede.

– O fusível não está ligado ou está com defeito.

- Ligue o fusível.

- Substitua o fusível defeituoso.

- Os movimentos rápidos são suprimidos para minimizar as falhas de deteção ou a área de deteção definida é demasiado pequena ou está incorreta.

- Controle a área de deteção e ajuste.

- A fonte de luz não pode ser substituída. Substitua o aparelho no seu todo.

O aparelho não se desliga.

- Movimento constante na área de detecção.

- Controle a área de deteção.

- Se for necessário, restrinja ou modifique a área de deteção.

O aparelho liga-se inadvertamente.

– O aparelho não foi montado corretamente.

- Monte o aparelho com firmeza.

– Ocorreu um movimento, mas o observador não reparou (movimento por trás da parede, movimento de um objeto pequeno nas imediações diretas da armadura, etc.)

- Controle a área.

- Se for necessário, restrinja ou modifique a área de deteção.
