MANUAL DE UTILIZARE L 40 SC STEINEL

1. Despre acest document 538
2. Instructiuni generale de siguranță 538
3. Descrierea dispozitivului 539
4. Conexiune electrică 546
5. Montaj 547
6. Functionarea 559
7. Întreținere și îngrijire 562
8. Eliminarea ca deşeu 563
9. Declaratie de conformitate 563
10. Garanția de producător 564
11. Date tehnice 565
12. Remedierea defectiunilor. 566

1. Despre acest document

– Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră.
- Ne rezervăm dreptul de a face modificări care servesc progresului tehnic.

Atenție, pericole!

Atenție, pericole din cauza curentului electric!

Atenție, pericole din cauza apei!

2. Instructiuni generale de siguranță

Pericol din cauza nerespectării instrucțiunilor de utilizare!

Aceste instrucțiuni conțin informații importante despre utilizarea sigură a aparatului. Se atrage atenția în mod deosebit asupra pericolelor posibile. Nerespectarea poate duce la deces sau la vătămări corporale grave.

• Citiți cu atenție instrucțiunile.
• Respectați instrucțiunile de siguranță.
• Păstrați la îndemână.

- Manipularea componentelor conducătoare de curent electric poate duce la situații periculoase. Atingerea pieselor conducătoare de curent poate duce la șoc electric, la arsuri sau deces.

– Lucrările la tensiunea de rețea se pot realiza numai de către personal calificat de specialitate.
– Se vor respecta normele de instalare și condițiile de racordare uzuale în țara respectivă (de ex. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

– Folosiți numai piese de schimb originale.
– Reparațiile se vor efectua numai de către firme de specialitate.

3. Descrierea dispozitivului

Utilizare conformă – L 40 SC, L 42 SC

– Lumină cu LED, comutată prin senzor, cu detector de mișcare.
- Montaj pe perete.
- În zone interioare sau exterioare.

Utilizare conformă–L 40 C, L 42 C

• Lampă cu LED.
• Montaj pe perete.
• În zone interioare sau exterioare.

Principiul funcționării – L 40 SC, L 42 SC

– Lampa cu LED și senzor conține un detector de mișca-re cu infraroșu și se poate regla numai prin Bluetooth.

Principiul funcționării – L 40 C, L 42 C

Variantele C pot fi interconectate cu alți senzori prin Bluetooth, pentru a extinde zona de detectie. Acestea transmit mai departe semnalelele detectate (prezență și luminozitate), prin Bluetooth. Comanda are loc în senzorul interconectat cu altă interfață.

Volumul livrării

3.1 L 40 C, L 42 C

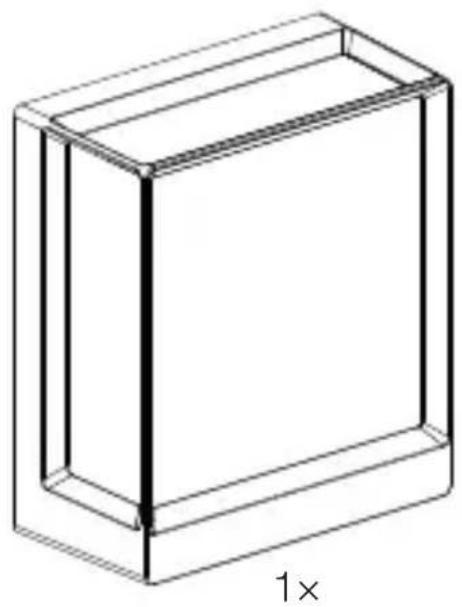

• 1 lampă cu LED
• 3 distanțiere
• 3 dibluri de perete
• 3 şuruburi
• 1 Fişă tehnică de securitate (A)
• 1 Ghid rapid de inițiere (B)

3.2 L 40 SC, L 42 SC

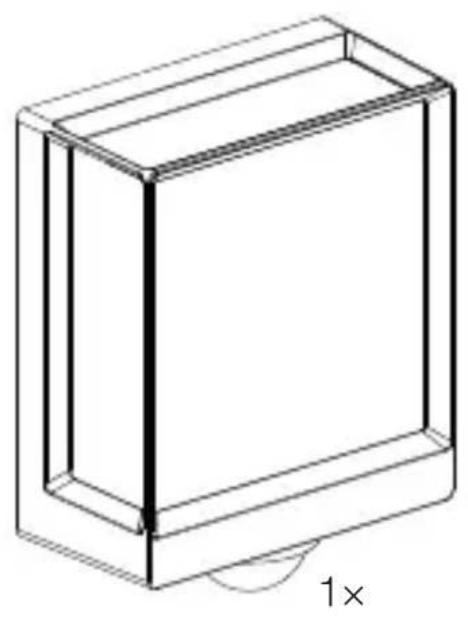

• 1 lampă cu LED
• 3 clipsuri de acoperire
• 3 distanțiere
• 3 dibluri de perete
• 3 şuruburi
• 1 Fişă tehnică de securitate (A)
• 1 Ghid rapid de inițiere (B)

Dimensiunile produsului

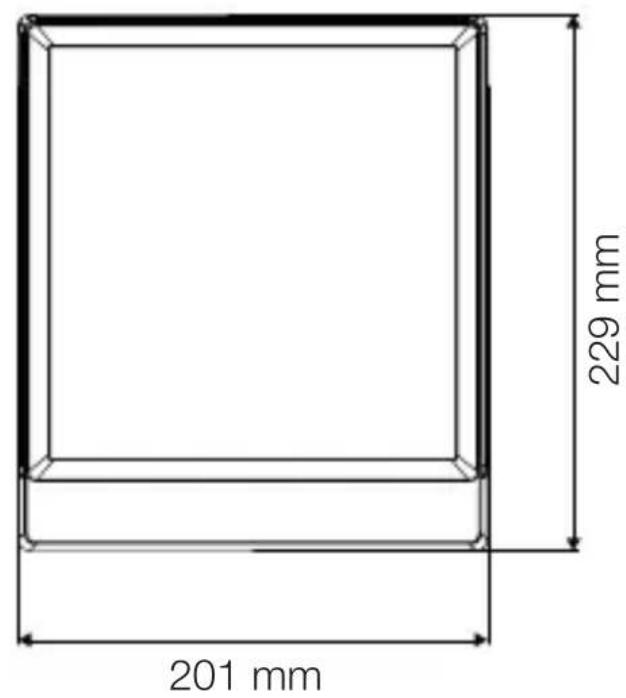

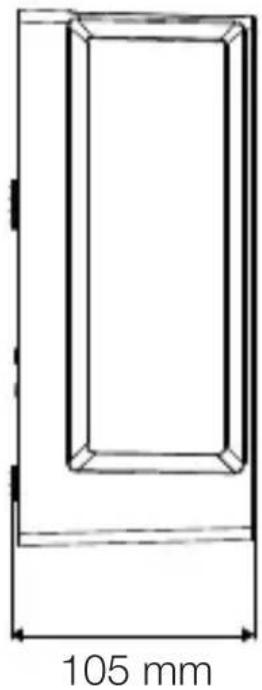

3.3 L 40 C

201 mm 229 mm

Prezentare generală a aparatului

3.7 L 40 C, L 42 C

A B

A Bornă de conexiune
B Lampă

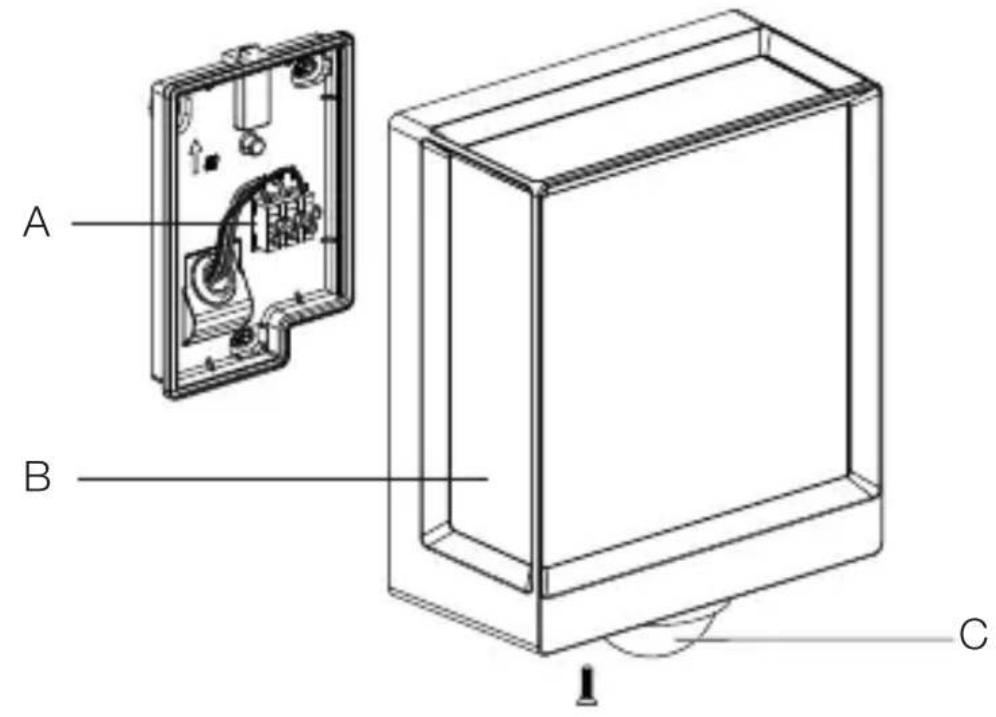

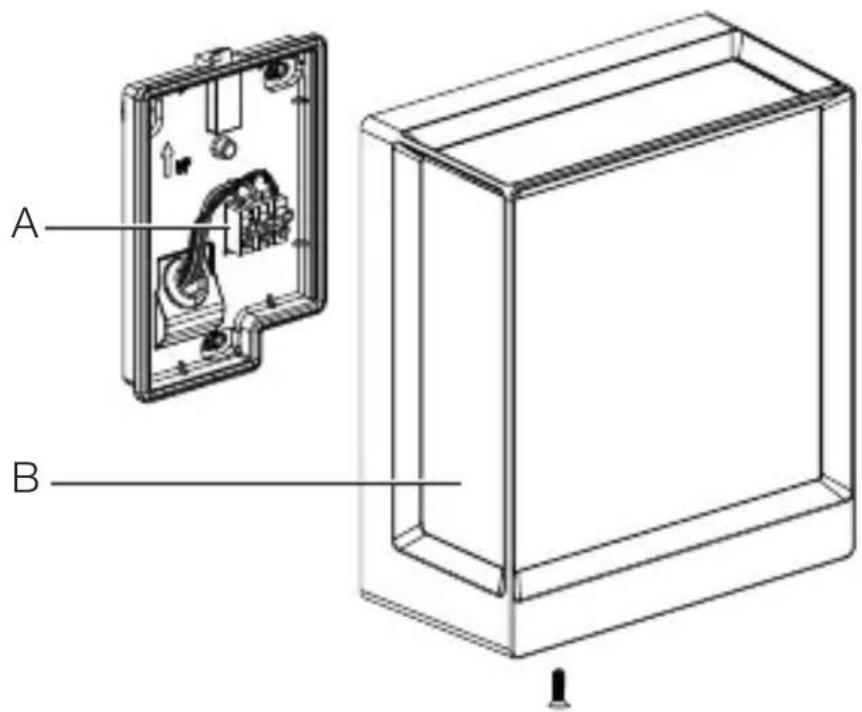

3.8 L 40 SC, L 42 SC

A B C

A Bornă de conexiune
B Lampă
C Senzor

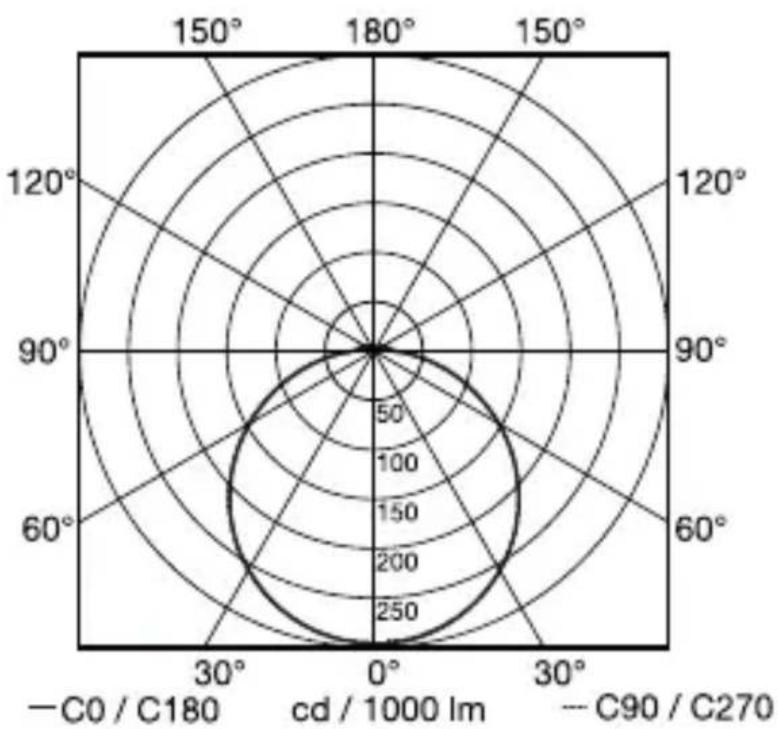

Curbă de distribuție a luminii
3.9

RO

4. Conexiune electrică

Schemă de conexiuni

4.1

Cablul de alimentare este un cablu cu 3 fire

L = conductor de fază (de obicei negru, maro sau gri)

N = conductor neutru (de obicei albastru)

Aparatul poate fi conectat și electric după un întrerupător de rețea, dacă se garantează că întrerupătorul de rețea este permanent în stare pornită.

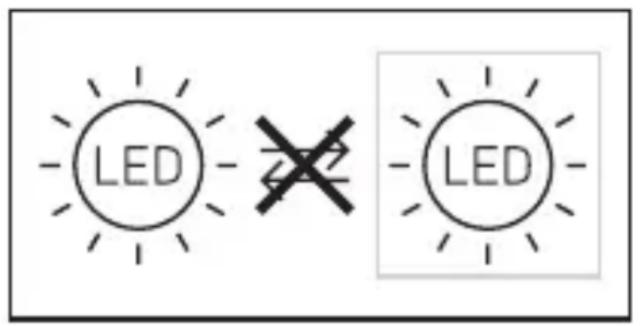

Sursa de lumină a acestei lămpi nu se poate înlocui; în cazul în care sursa de lumină trebuie înlocuită (de ex. la finalul duratei de viață), trebuie înlocuită întreaga lampă.

LED LED

5. Montaj

Pericol din cauza curentului electric!

Atingerea pieselor conducătoare de curent poate duce la şoc electric, la arsuri sau deces.

• Opriti curentul și întrerupeti alimentarea cu tensiune.
• Verificați absența tensiunii cu ajutorul unui creion de tensiune.
• Asigurati-vă că alimentarea cu tensiune rămâne întreruptă.

Pericol de daune materiale!

O eventuală inversare a cablurilor de conexiune poate duce la scurtcircuit.

• Identificați cablurile de conexiune.
• Conectați corect cablurile de conexiune.

Pregătirea montajului

- Verificați toate componentele pentru a constata dacă prezintă deteriorări. Nu puneți în funcțiune produsul dacă prezintă deteriorări.

- Alegeti un loc de montaj adecvat.

-Ținând cont de raza de acțiune.
-Ținând cont de raza de detectare a mișcării.
-Fără vibrații.
-Zonă de detectie fără obstacole.
-Nu în zone cu pericol de explozie.
-Nu pe suprafete uşor inflamabile.
-Nu priviți în sursa de lumină de la distanță mică (< 30 cm).
-La distanță de minimum 50 cm față de alte lămpi cu LED.

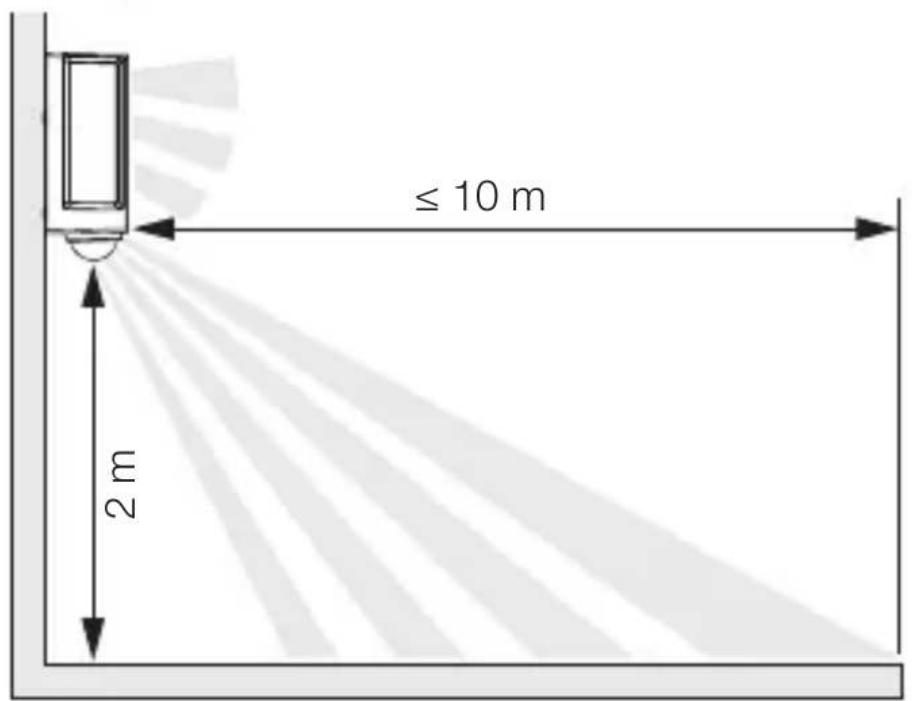

Raza de acțiune

5.1

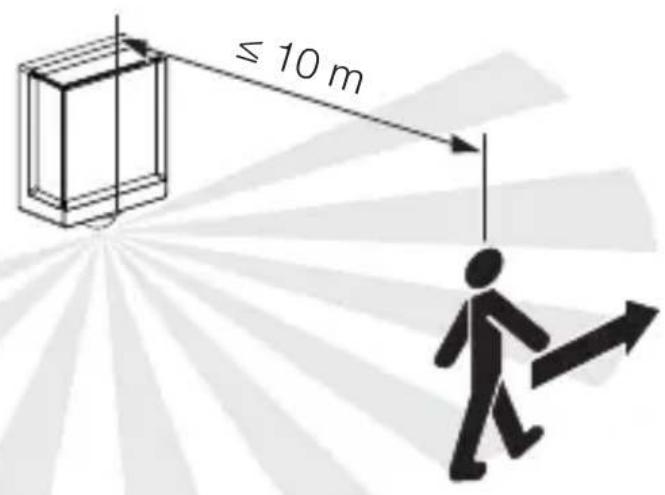

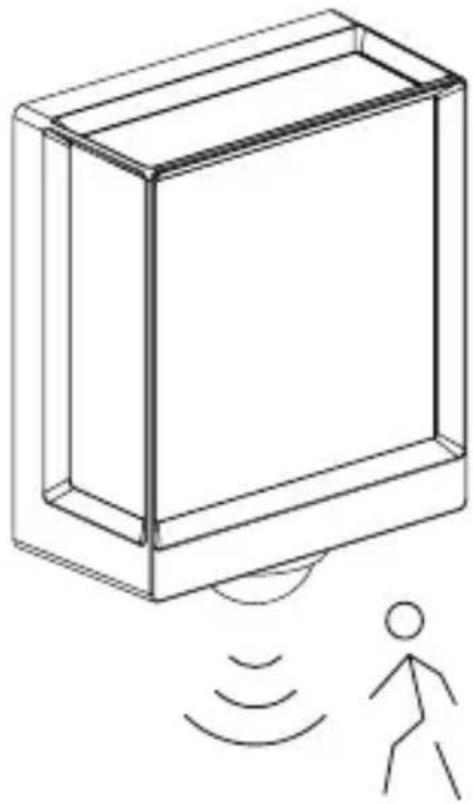

Detectia mișcării lateral pe direcția de mers

5.2

≤ 10 m

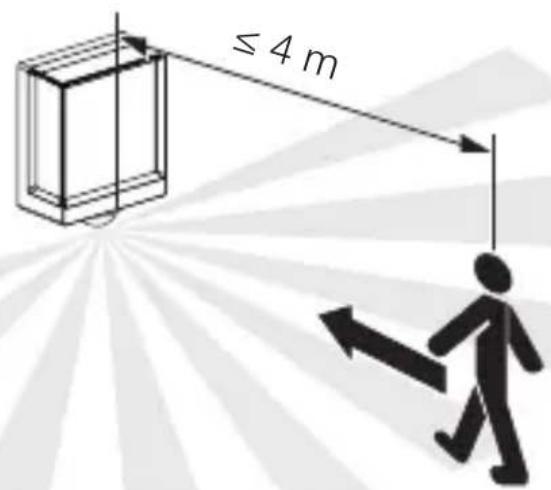

Detectia mișcării în direcția de mers

5.3

≤ 4 m

RO

Etapele montării

5.4

• Verificați ca alimentarea cu tensiune să fie oprită.
• Desfaceți şurubul de siguranță.
• Desfaceți masca din şuruburi.

5.5

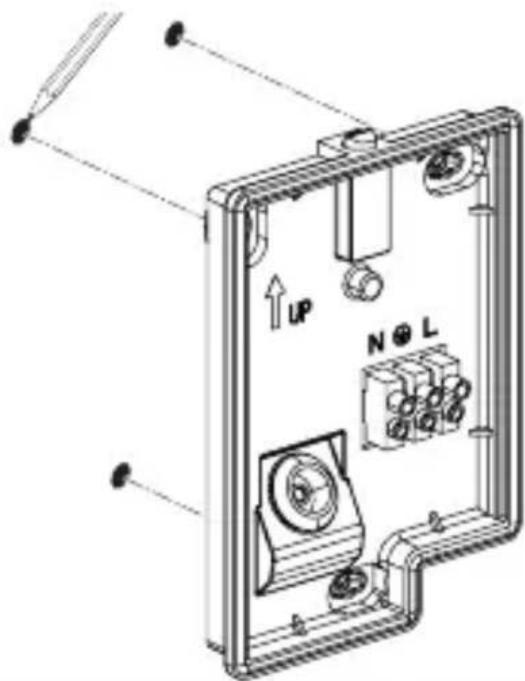

- Marcați locul unde vor fi găurile.

5.6

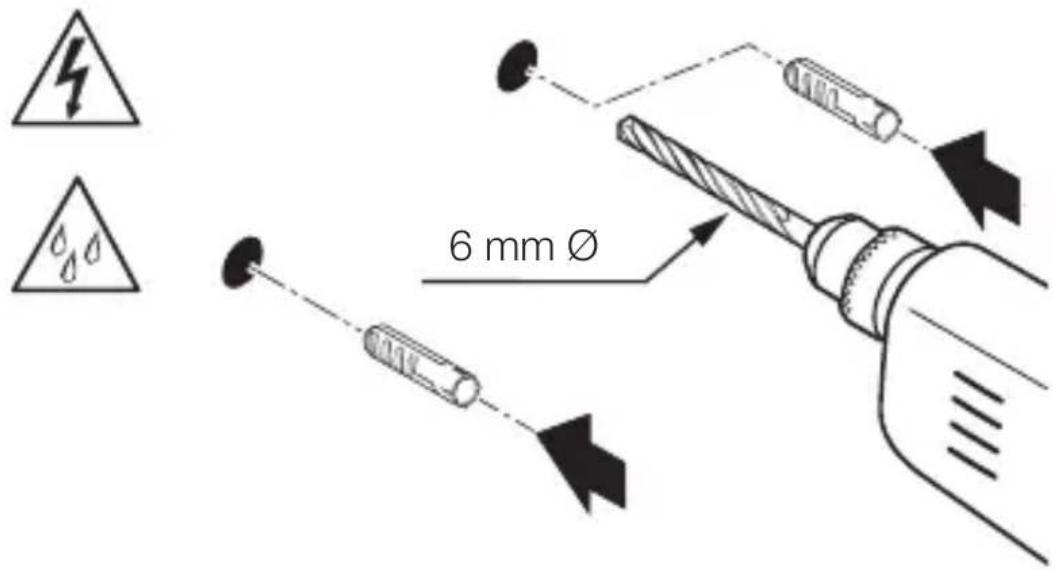

6 mm Ø

- Faceți găurile (∅ 6 mm) și introduceți diblurile.

RO

5.7 UP N

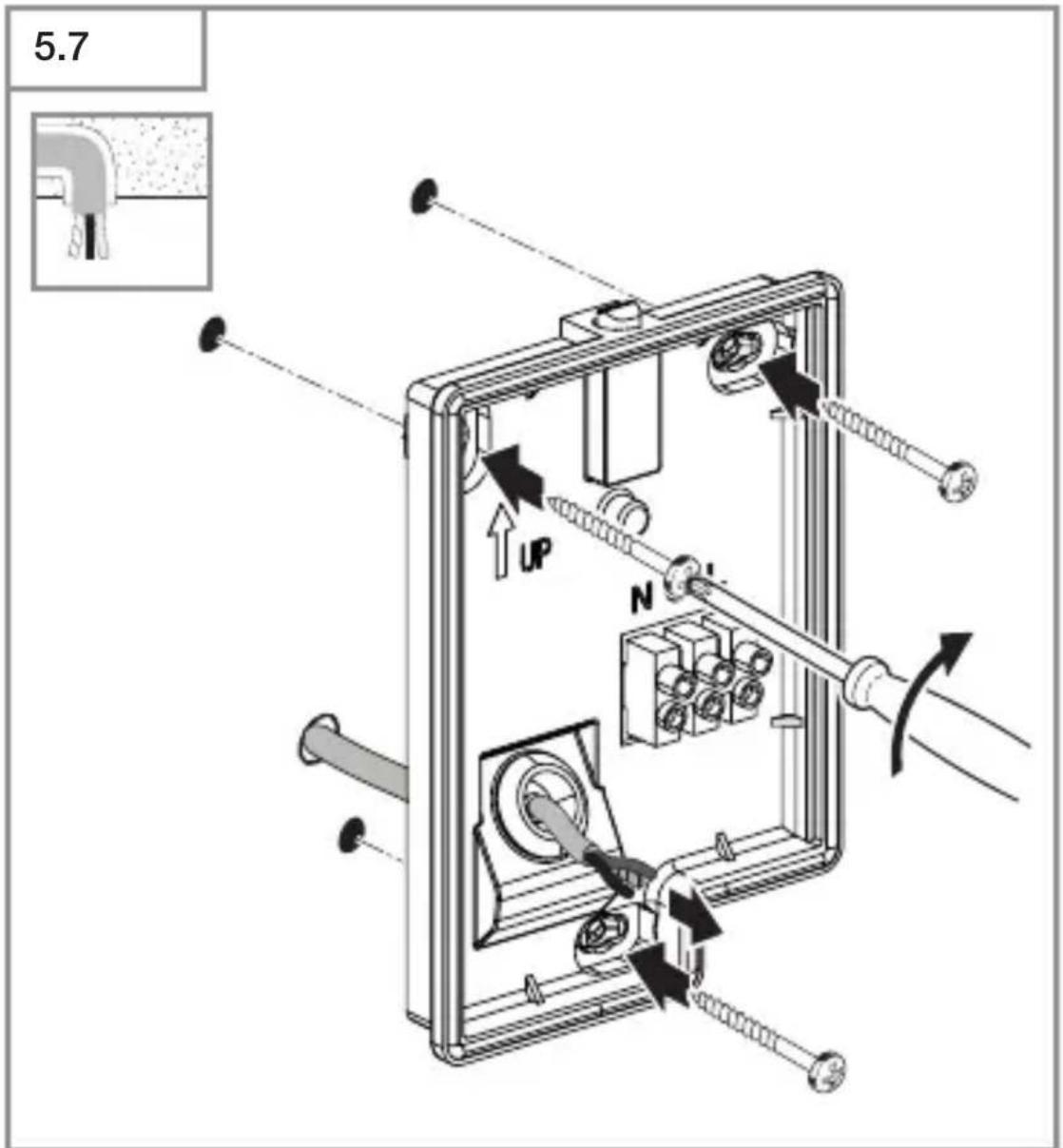

- Fixați în şuruburi lampa cu LED - cablu sub tencuială.

5.8 UP N

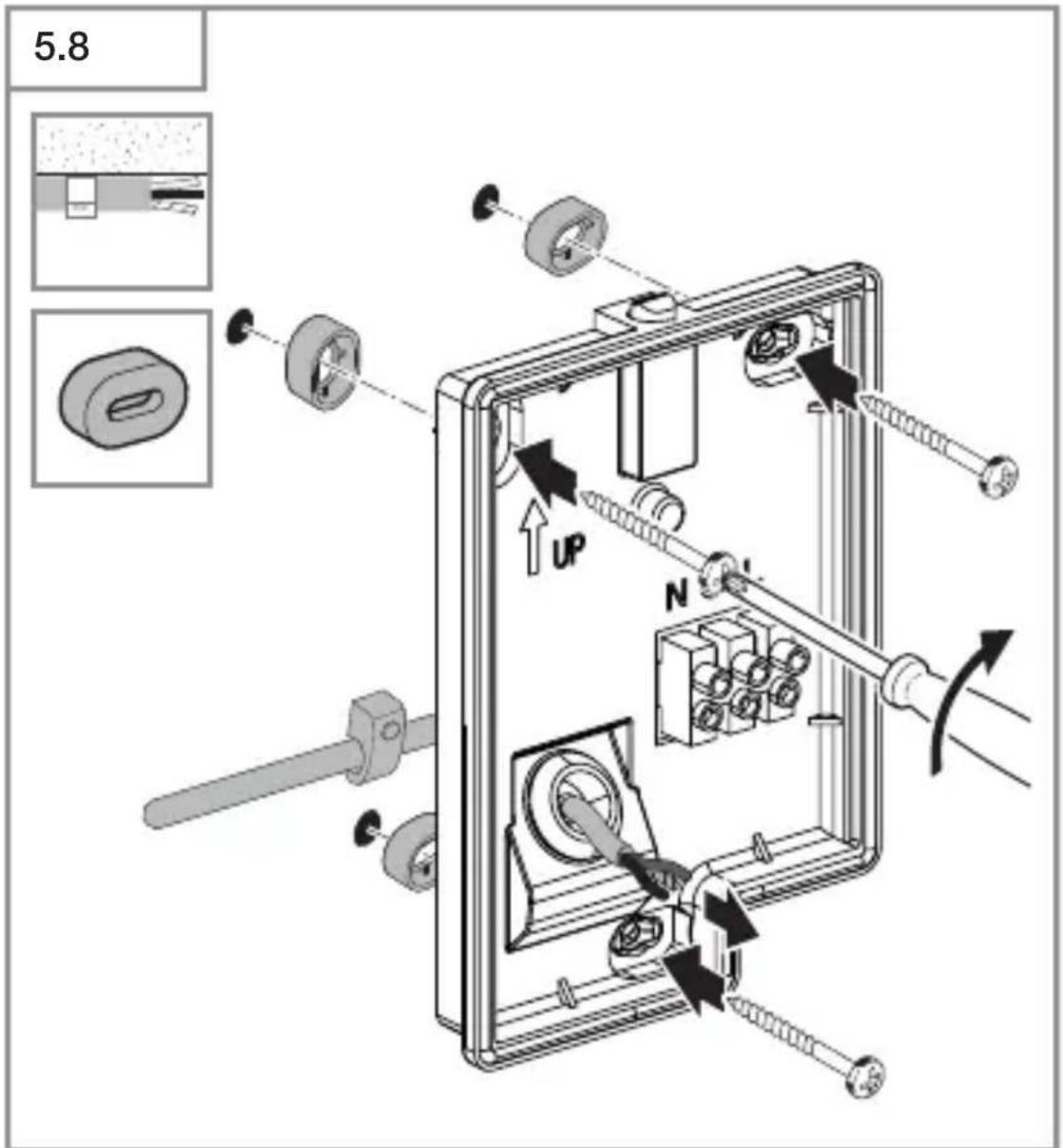

- Fixați în şuruburi lampa cu LED - cablu pe tencuială.

5.9

- Conectați cablul de alimentare conform schemei de conexiuni.

→„4. Conexiune electrică”

5.10

clic

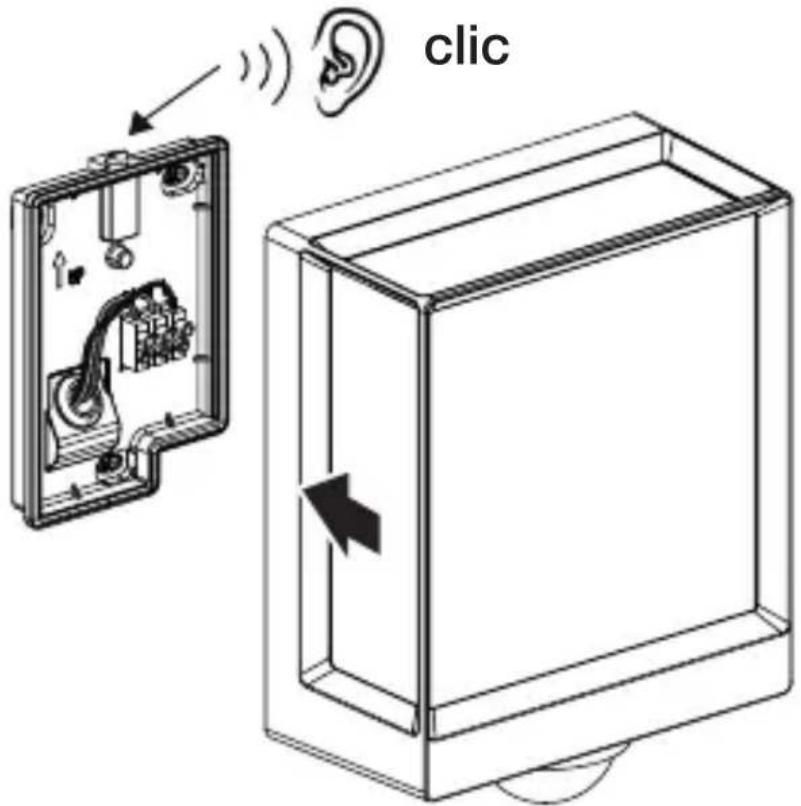

• Racordati lampa la suportul de perete.
• Apăsați până când auziți un zgomot de tip „clic”.

5.11

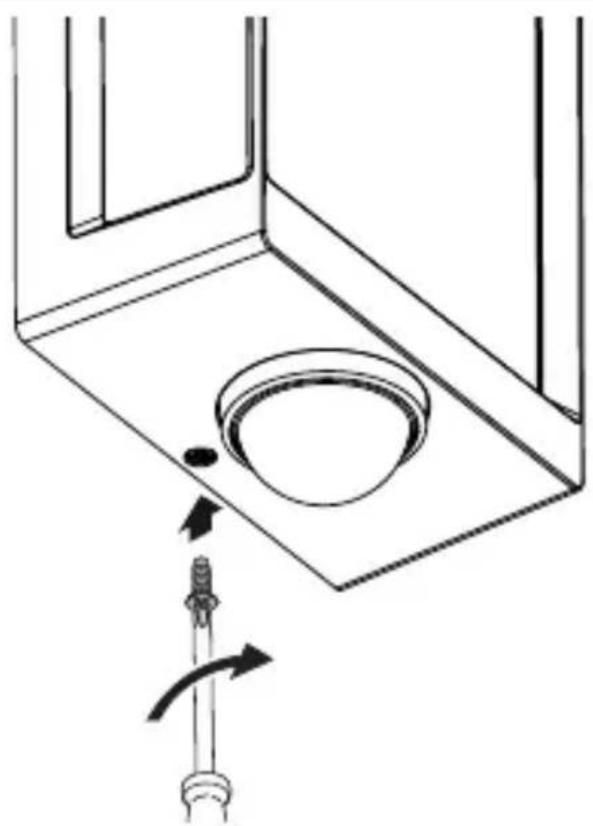

- Strângeti şurubul de siguranță.

RO

5.12

I O

• Porniți alimentarea cu curent.
• Realizați reglajele prin intermediul aplicației (numai varianta SC).
  →„6. Functionarea”

5.13 L 40 SC, L 42 SC

Funcțiile sunt reglabile pentru variantele SC. Pentru variantele C, funcțiile sunt valide numai în combinație cu un produs cu senzor cu conectivitate Bluetooth.

Setarea funcțiilor se face prin aplicația Steinel Connect.

Aplicația Steinel Connect

Pentru configurarea lămpi i cu smartphone sau tabletă trebuie descărcată aplicația STEINEL Connect App din AppStore. Este necesar un smartphone sau o tabletă cu Bluetooth.

Android iOS

Funcțiile care se pot regla prin aplicația Steinel Connect:

• Temporizarea.
  – Reglarea razei de actiune.
  – Setarea luminozității de comutare.
• Functie de lumină de veghe.
  – Nivelul de lumină principală/lumină de bază reglabil.
  – Reglarea extinsă a razei de acțiune.
• Interconectare.
  – Reglarea luminozității de comutare prin modul Învățare.

Indicatie:

Trebuie respectată o distanță minimă de 3 m față de router-ul Wi-Fi și față de punctele de acces, pentru a exclude disfunctiiile.

Reglaje din fabrică (stare la livrare)

Raza de actiune: max.

Temporizare lumină principală: 10 sec.

Temporizare lumină de veghe: 1 min.

Luminozitate de comutare: 2.000 lucşi

Diminuare lumină de veghe: 50 %

Start-Up / întrerupere a tensiunii

La decuplarea tensiunii de rețea, setările și starea actuală de funcționare a lămpii cu LED sunt salvate. Când tensiunea de rețea revine, acestea se restabilesc.

Reglarea razei de acțiune (sensibilitatea)

Prin noțiunea de rază de acțiune se înțelege diametrul unei zone circulare la nivelul solului, care reprezintă domeniul de detectie în cazul montării la o înălțime de 2 m.

- Reglare pe maxim = raza de acțiune maximă (10 m)

- Reglare pe minim = raza de acțiune minimă (1 m)

Temporizare

Durata de iluminare (temporizarea la oprire) poate fi reglată continuu de la cca. 10 secunde până la max. 60 minute.

Orice mișcare detectată aprinde din nou lumina.

Indicatie:

După fiecare stingere a aparatului, timp de cca. 1 secundă nu este posibilă o nouă detectare de mișcare. Apoi aparatul se poate aprinde din nou la detectarea mișcării.

La ajustarea zonei de detectie și pentru testul de funcționare se recomandă setarea intervalului cel mai scurt.

Setarea luminozității de comutare

Pragul de comutare (luminozitatea de comutare) poate fi reglat continuu de la cca. 2 lucși până la 2.000 lucși.

※ = regim de lumină naturală (independent de luminozitate) © = regim de amurg (cca. 2 lucși)

La reglarea ariei de detectie și pentru verificarea funcțională la lumina zilei butonul de reglare trebuie să fie poziționat pe ✿

Lumină de veghe

Luminozitatea luminii de veghe poate fi reglată între 10 % și 100 %.

Durata luminii de veghe poate fi reglată continuu între 10 secunde și 60 minute sau pentru întreaga noapte.

Lumină principală

Luminozitatea luminii principale poate fi reglată între 10 % și 100 %.

Grupare

Există posibilitatea de a utiliza aparatul ca lampă individuală sau a de comuta mai multe lămpi împreună, în grupe, printr-o comunicație radio. Toate lămpile alocate unui grup acționează conform parametrilor grupului setați în aplicația Steinel Connect. Raza de acțiune poate fi reglată individual pentru toți participanții din grupă.

Fade time

La pornire, intensitatea luminoasă crește constant până la 100 % (fade in). La oprire, luminozitatea se reduce constant la 0 % (fade out). Durate de Fade-in și Fade-out se pot selecta.

Funcție de vecinătate

Prin intermediul aplicatiei Steinel Connect se poate activa, respectiv dezactiva funcția de vecinătate.

Grupurile vecine sunt alocate grupului de lâmpi activ.

Grupul primește semnalele de aprindere ale grupului vecin alocat și comută, corespunzător setărilor, pe lumina principală sau lumina de bază.

7. Întreținere și îngrijire

Aparatul nu necesită întreținere.

Pericol din cauza curentului electric!

Contactul apei cu piesele conducătoare de curent poate duce la șoc electric, la arsuri sau deces.

- Nu curățați aparatul decât în stare uscată.

Pericol de daune materiale!

Folosirea unor detergenti inadecvați poate deteriora aparatul.

- Curățați aparatul cu o lavetă ușor umezită, fără detergent.

Important: Aparatul de comandă nu se poate înlocui.

230V LED

8. Eliminarea ca deşeu

Aparatele electrice, accesoriiile și ambalajele trebuie să facă obiectul unei reciclări ecologice.

Nu aruncați aparatele electrice la gunoiul menajer!

Numai pentru țările UE:

În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislația națională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice.

9. Declaratie de conformitate

Prin prezenta STEINEL GmbH declară că tipul de echipament hertzian L 40 SC/C și L 42 SC/C corespunde directivei 2014/53/UE.

Textul complet al Declaratiei de conformitate UE este disponibil la următoarea adresă de internet: www.steinel.de

10. Garantia de producător

Garantia de producător STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Germania

Acest produs Steinel a fost fabricat cu maximă atenție, verificat din punctul de vedere al funcționării și al siguranței și supus unor verificări prin sondaj. Steinel garantează struc-tura și funcționarea ireproșabilă a acestui produs. Termenul de garanție este de 36 de luni și începe de la data vânzării produsului către consumator. Garanția acoperă deficiențele bazate pe defecte de material și fabricație. Îndeplinirea garanției se realizează prin repararea sau înlocuirea pieselor defecte, conform opțiunii noastre. Garanția nu se aplică pieselor de uzură și nici deteriorărilor sau deficiențelor cau-zate de utilizarea sau întreținerea necorespunzătoare. Este exclusă compensarea daunelor provocate altor obiecte. Garanția este valabilă doar dacă aparatul nedezasamblat este trimis la centrul de service competent într-un ambalaj adecvat, împreună cu o scurtă descriere a defecțiunii, cu bonul de casă sau cu factura (cu data cumpărării și cu ștampila distribuitorului).

Service:

Service-urile noastre remediază și defecte, care nu fac obiectul garanției sau pentru care aceasta expirat. Vă ru-găm să trimiteti produsul bine ambalat la cel mai apropiat service.

11. Date tehnice

– Dimensiuni (înălțime x lățime x adâncime)

L 40 C: 229 x 201 x 105 mm

L 40 SC: 261 x 201 x 105 mm

L 42 C: 274 x 131 x 105 mm

L 42 SC: 306 x 131 x 105 mm

- Tensiune de alimentare: 220 - 240 V, 50/60 Hz

- Consum de putere ( P_on )

L 40 C: 12,90 W

L 40 SC: 12,90 W

L 42 C: 12,60 W

L 42 SC: 13,00 W

- Standby (retea) (P _net )

L 40 C: 0,44 W

L 40 SC: 0,42 W

L 42 C: 0,44 W

L 42 SC: 0,43 W

- Senzor Standby ( P_sb )

L 40 SC: 0,42 W

L 42 SC: 0,43 W

- Flux de lumină (360°)

L 40 C: 987 lm

L 40 SC: 1.057 lm

L 42 C: 990 lm

L 42 SC: 1.010 lm

- Eficientă

L 40 C: 76,5 lm/W

L 40 SC: 81,9 lm

L 42 C: 78,6 lm

L 42 SC: 77,7 lm

- Temperatura culorii: 3.000 K (alb cald)

- Indice de redare a culorilor: R_a = 82

– Durata medie de viață nominală:

L70B50 la 25 °C: > 60.000 ore

- Consistența culorii SDCM: Valoare inițială: 6

– Distribuirea intensității luminoase:

150° 180° 190° 90° 100° 90° 40° 30° 20° 10° 0° - 0.0 / 0.1 mm mm / 1000 lm - 0.06 / 0.17

• Unghi de detectie L 40, L 42 SC: 180°
• Putere de emisie: cca. 1 mW
  – Rază de actiune L 40, L 42 SC: max. 10 m
• Temporizare L 40, L 42 SC: 10 s - 60 min
  – Luminozitate de comutare L 40, L 42 SC: 2 – 2.000 lucşi
• Tip de protectie: IP54
• Clasă de protectie: /
• Temperatura ambientală: -20 până la +40 °C

Acest produs conține o sursă de lumină din clasa de eficientă energetică:

Aparat fără tensiune.

• Siguranță necuplată sau defectă.
• Cuplați siguranța.
• Dacă este defectă, schimbați siguranța.
• Cablu întrerupt.
• Verificați cablul cu un testor de tensiune.
  – Scurtcircuit în cablul de rețea.
• Verificați conexiunile.
• Întrerupătorul de rețea eventual existent este decuplat.
• Cuplați întrerupătorul de rețea.

Aparatul nu se aprinde.

– Reglarea luminozității de comutare este incorrectă.

- Resetați luminozitatea de comutare.

– Întrerupător de rețea OPRIT.

- Porniți întrerupătorul de rețea.

– Siguranță necuplată sau defectă.

- Cuplați siguranța.

- Dacă este defectă, schimbați siguranța.

– Detectarea mișcărilor rapide este dezactivată pentru reducerea numărului de semnalări eronate sau zona de detectie este setată la un nivel prea redus sau în mod incorrect.

- Verificați și ajustați zona de detectie.

– Sursa de lumină defectă.

- Sursa de lumină nu se poate schimba. Înlocuiti aparatul în întregime.

Aparatul nu se stinge.

- Mișcare permanentă în zona de detectie.

- Dacă este necesar, limitați sau modificati zona de detectie.

Aparatul se aprinde necontrolat.

- Aparatul n-a fost fixat bine la montare.

- Montați aparatul așa încât să nu se deplaseze.

– A avut loc mișcare, dar nu a fost sesizată de observator (mișcare în spatele unui perete, mișcarea unui obiect mic în imediata apropiere a lămpii, etc.)

- Controlați zona.

- Dacă este necesar, limitați sau modificați zona de detectie.
