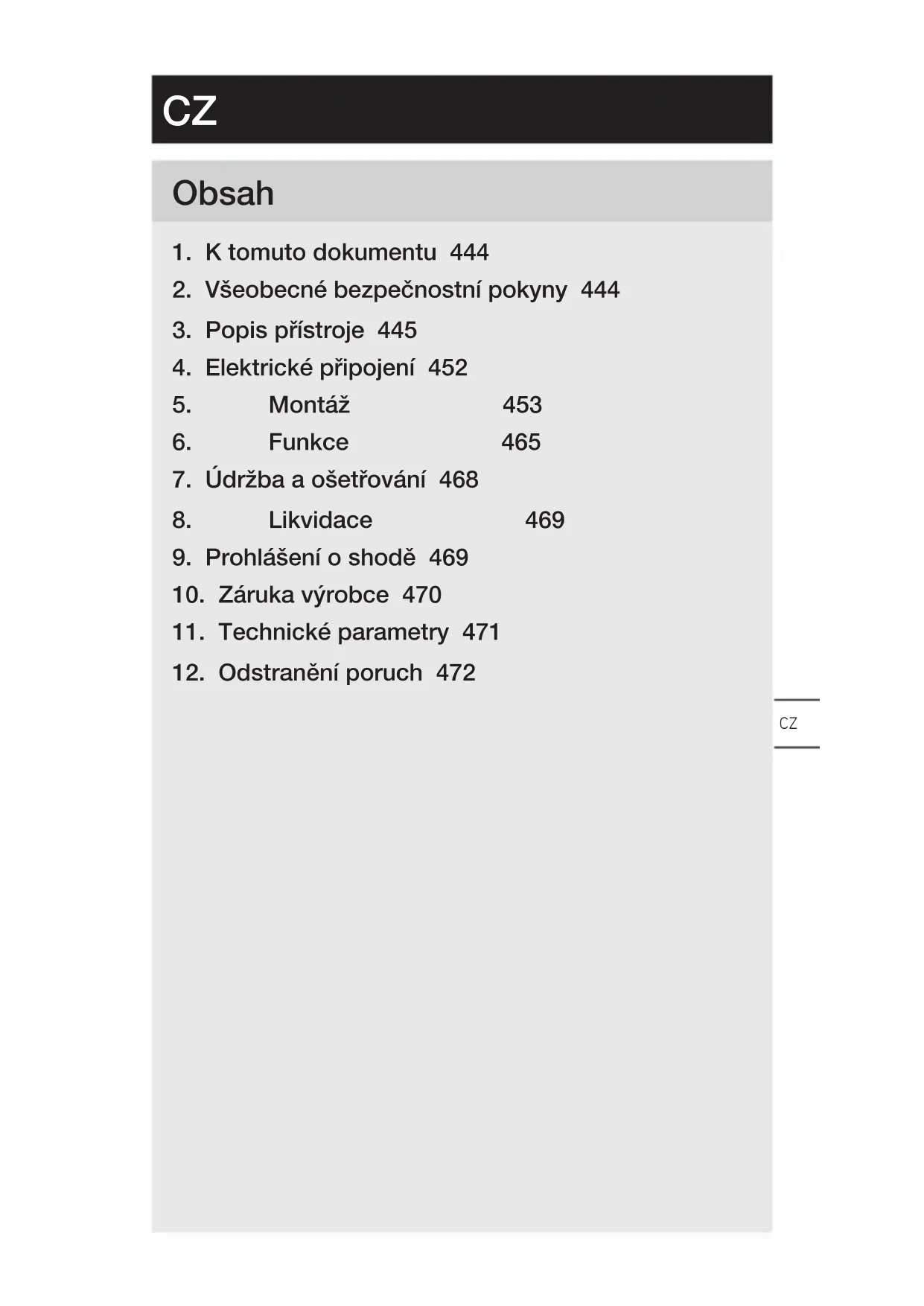

NÁVOD K OBSLUZE L 40 SC STEINEL

2. Všeobecné bezpečnostní pokyny 444

3. Popis přístroje 445

4. Elektrické připojení 452

7. Údržba a ošetřování 468

9. Prohlášení oshodě 469

10. Záruka výrobce 470

11. Technické parametry 471

12. Odstranění poruch 472

– Chráněno autorským právem. Dotisk, ičástečný, jen snaším souhlasem. – Změny, které slouží technickému pokroku, vyhrazeny.

Varování před nebezpečím! Varování před ohrožením elektrickým proudem! Varování před ohrožením vodou!

2. Všeobecné bezpečnostní pokyny

Nebezpečí vyplývající znedodržování návodu k použití! Tento návod obsahuje důležité informace pro bezpečnou manipulaci spřístrojem. Na možná nebezpečí je upozorně- no zvlášť. Nedodržování může vést ke smrti nebo těžkým poraněním.

• Pozorně si přečtěte návod.

• Řiďte se bezpečnostními pokyny.

• Musí být stále přístupné. – Zacházení s elektrickým proudem může vést k nebez- pečným situacím. Při kontaktu s vodivými díly může dojít k úrazu elektrickým proudem, popáleninám nebo smrti. – Práce na síťovém napětí může provádět pouze kvalifiko- vaný personál. – Je třeba dodržovat předpisy pro instalaci elektrických zařízení a podmínky jejich připojení dle ČSN (např. D: VDE 0100, A:ÖVE-ÖNORM E8001-1, CH:SEV1000). – Používat jen originální náhradní díly. – Opravy mohou provádět jen specializované provozy.CZ – 445 – Obsah

Používání v souladu s určením – L40SC, L42SC – Senzorem spínané světlo LED s hlásičem pohybu. – Montáž na stěnu. – Vnitřní a venkovní oblast. Používání v souladu s určením – L40C, L42C – Svítidlo LED. – Montáž na stěnu. – Vnitřní a venkovní oblast. Princip funkce – L 40 SC, L 42 SC – Senzorové svítidlo LED obsahuje infračervený hlásič pohybu a lze jej nastavit jen pomocí Bluetooth Princip funkce – L 40 C, L 42 C Varianty C mohou být prostřednictvím Bluetooth propojeny s jinými senzory k rozšíření oblasti záchytu. Prostřednictvím Bluetooth vedou zachycené signály (prezence a jas) dále. Řízení probíhá v propojeném senzoru s jiným rozhraním.– 446 – Obsah Rozsah dodávky

– 1 svítidlo LED – 3 rozpěrky – 3 hmoždinky do zdi – 3 šrouby – 1 bezpečnostní list (A) – 1 stručný návod k použití (B)CZ – 447 – Obsah

– 1 svítidlo LED – 3 Krycí úchytky – 3 rozpěrky – 3 hmoždinky do zdi – 3 šrouby – 1 bezpečnostní list (A) – 1 stručný návod k použití (B)– 448 – Obsah Rozměry výrobku

131mm 306mm 105mm– 450 – Obsah Přehled zařízení

A Připojovací svorka B SvítidloCZ – 451 – Obsah

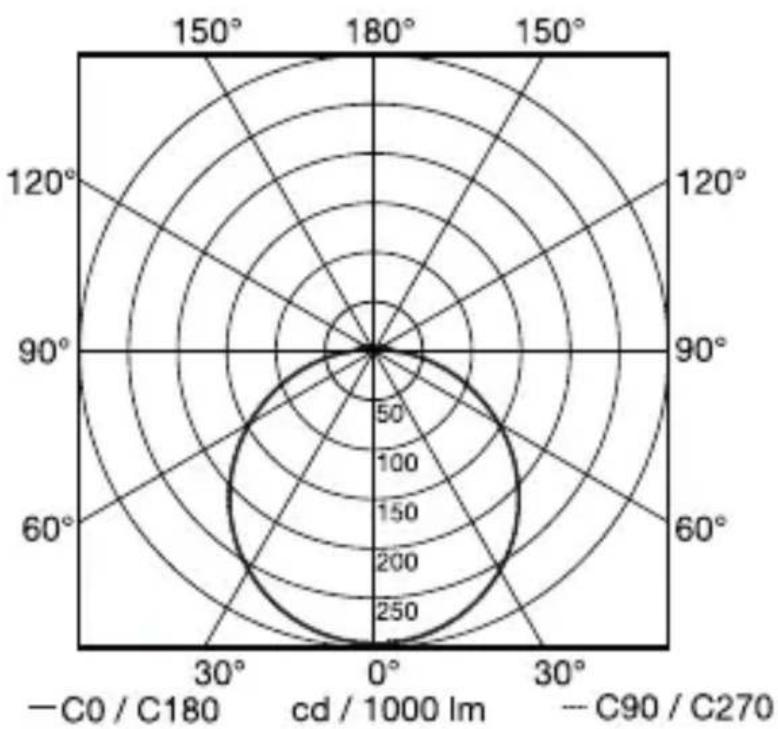

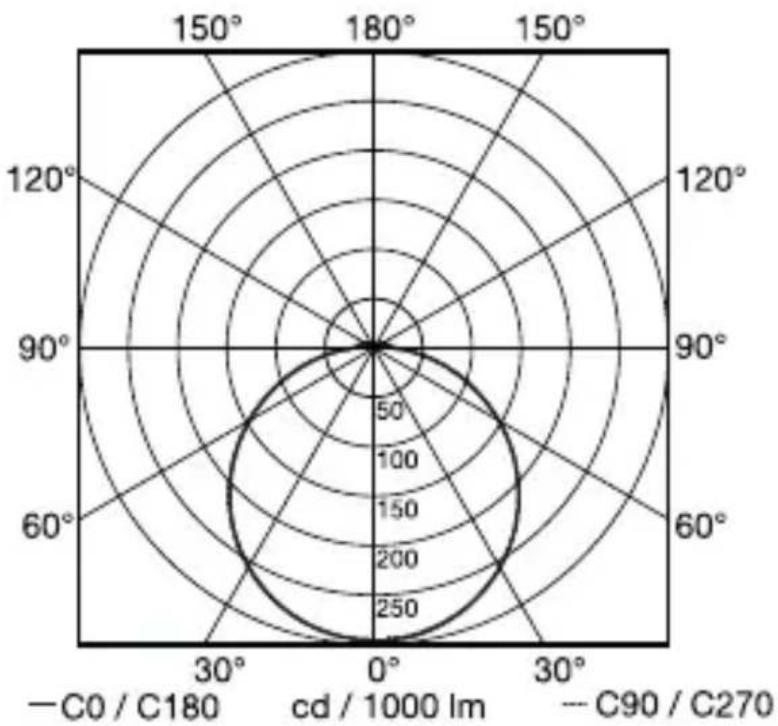

A Připojovací svorka B Svítidlo C Senzor Fotometrická křivka

4. Elektrické připojení

Síťový připojovací kabel je 3pólový kabel L = fázový vodič (většinou černý, hnědý nebo šedý) N = neutrální vodič (většinou modrý) PE = ochranný vodič (zelenožlutý) Přístroj může být také elektricky připojen po síťovém vypí- nači, jestliže je zajištěno, že je síťový vypínač stále zapnutý.CZ – 453 – Obsah Světelný zdroj tohoto svítidla nelze vyměnit, jestliže musí být světelný zdroj vyměněn (např. na konci své životnosti), je třeba vyměnit celé svítidlo.

Ohrožení elektrickým proudem! Při kontaktu s vodivými díly může dojít kúrazu elektrickým proudem, popáleninám nebo smrti.

• Vypnout proud a přerušit přívod napětí.

• Zkoušečkou napětí zkontrolovat, zda je vedení bez napětí.

• Zajistit, aby přívod napětí zůstal přerušený. Nebezpečí věcných škod! Záměna připojovacích vedení může vést ke zkratu.

• Identifikovat připojovací vedení.

• Správně spojit připojovací vedení. Příprava kmontáži

• Zkontrolovat poškození uvšech konstrukčních dílů. Při poškození výrobek nepoužívat.– 454 – Obsah

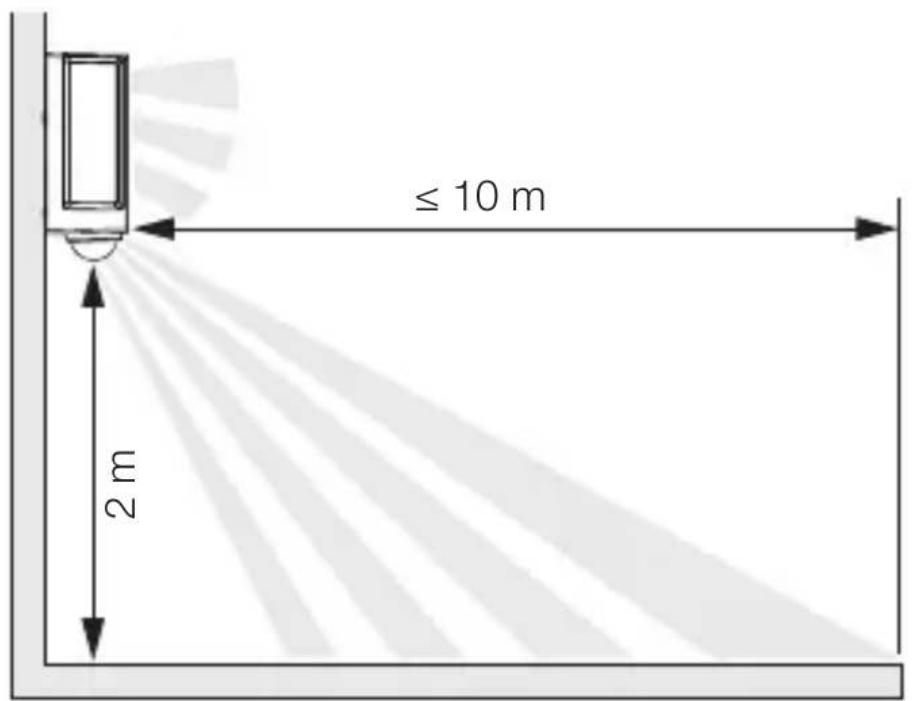

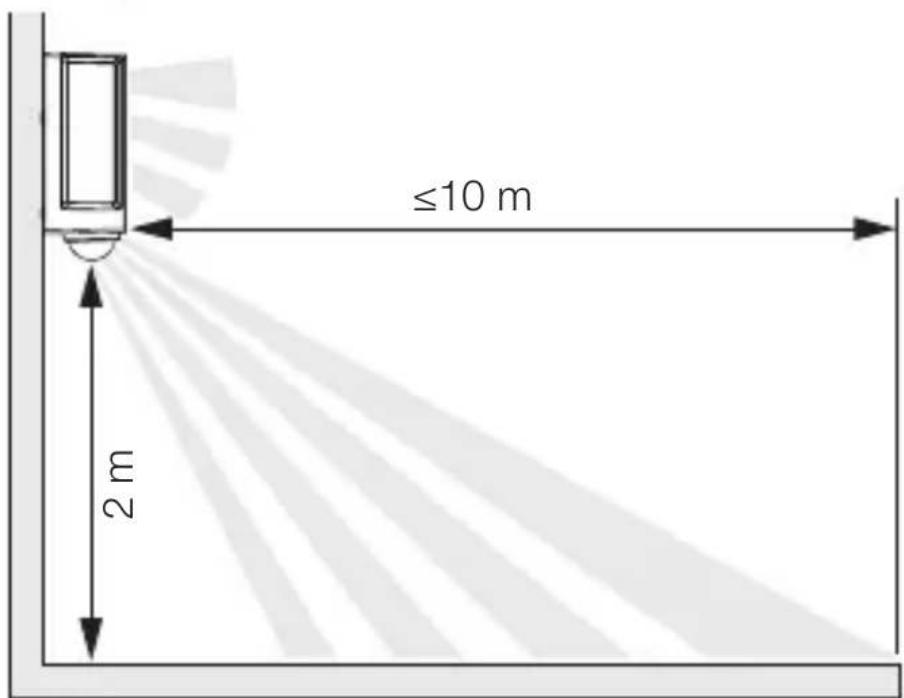

• Vybrat vhodné místo montáže. – Při zohlednění dosahu. – Při zohlednění zachycení pohybu. – Bez otřesů. – Oblast záchytu musí být bez překážek. – Ne do oblastí ohrožených výbuchem. – Ne na povrchy, které patří mezi snadno vznítitelné. – Nedívat se do světelného zdroje z krátké vzdálenosti (<30cm). – Vzdálenost minimálně 50cm od ostatních svítidel LED. Dosah

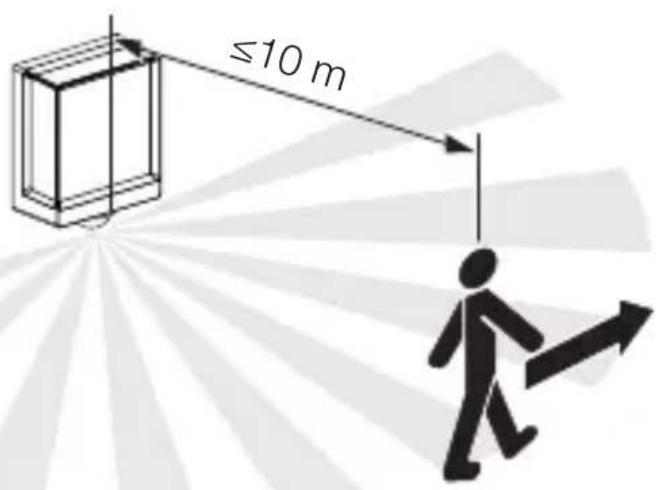

≤10 m 2mCZ – 455 – Obsah Zaznamenávání pohybu bočně ke směru chůze

≤10 m Zaznamenávání pohybu ve směru chůze

≤4m– 456 – Obsah Postup při montáži

• Zkontrolovat, zda je vypnutý přívod napětí.

• Uvolnit pojistný šroub.

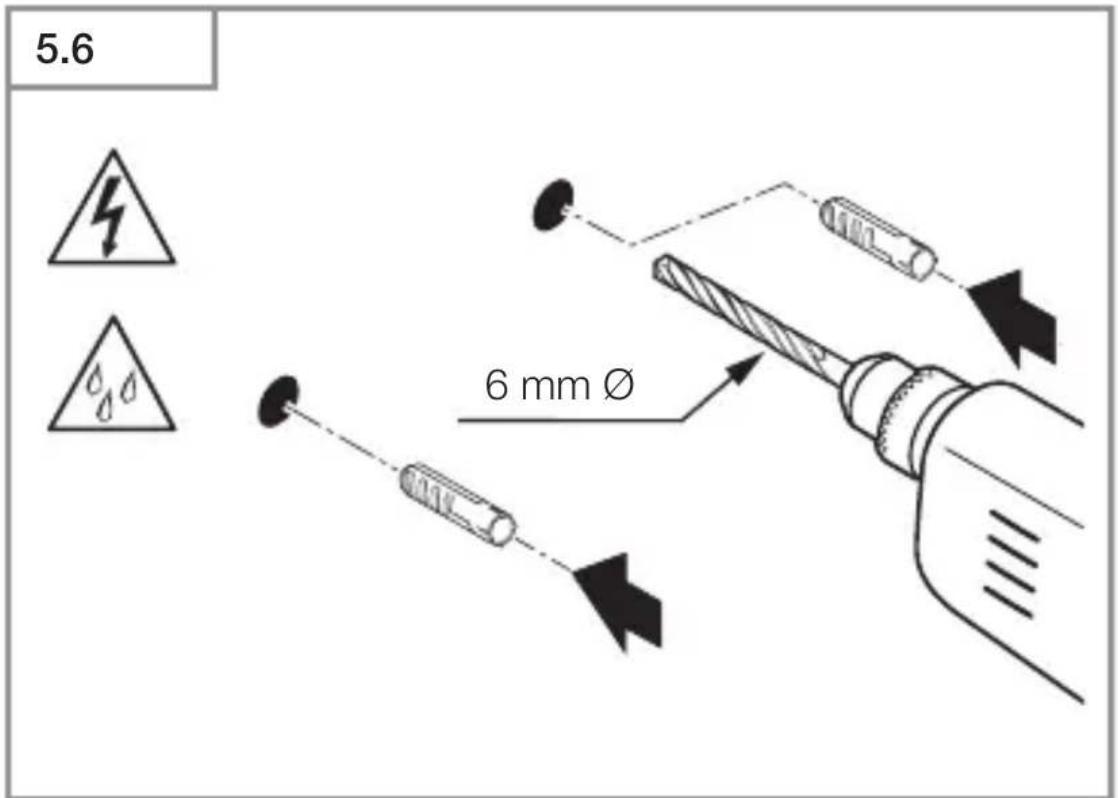

• Vyznačit otvory kvrtání.CZ – 457 – Obsah

• Našroubovat svítidlo LED u přívodního vedení pod omítku.CZ – 459 – Obsah

• Našroubovat svítidlo LED u přívodního vedení na omítku.– 460 – Obsah

• Přívodní síťové vedení připojit podle schématu zapojení. ➔ „4. Elektrické připojení“CZ – 461 – Obsah

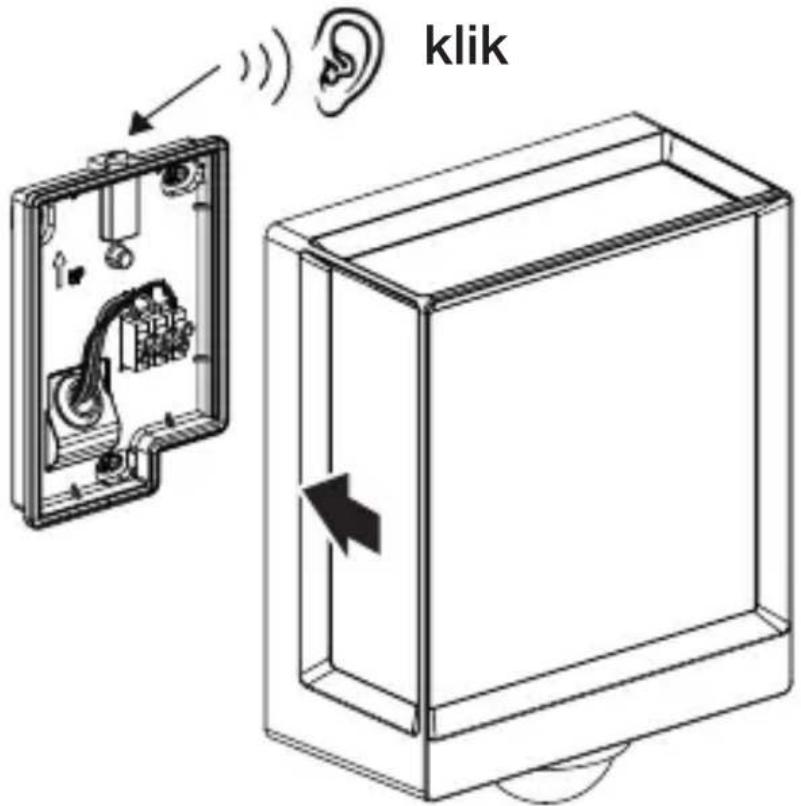

• Připojit svítidlo na nástěnný držák.

• Stlačujte, dokud neuslyšíte kliknutí.

• Pevně utáhněte pojistný šroub.– 462 – Obsah

• Zapnout napájení elektrickým proudem.

• Nastavení provést prostřednictvím aplikace (jen varianta SC). ➔ „6. Funkce“

Funkce lze nastavit pro varianty SC. Pro varianty C platí funkce jen v kombinaci se senzorovým výrobkem Bluetooth. Funkce se nastavují aplikací Connect App Steinel. Aplikace Steinel Connect Pro konfiguraci svítidla pomocí smartphonu nebo tabletu si musíte z AppStore stáhnout aplikaci Connect App STEINEL. Je potřebný smartphone nebo tablet s Blue- tooth. Android iOS Funkce, které lze nastavit aplikací Connect App Steinel: – Časové nastavení. – Nastavení dosahu. – Soumrakové nastavení. – Funkce základního osvětlení. – Nastavitelná úroveň hlavního/základního světla. – Rozšířené nastavení dosahu. – Skupinové propojení do sítě. – Soumrakové nastavení prostřednictvím teach-in.– 466 – Obsah Upozornění: K vyloučení chybných funkcí musí být zachována minimální vzdálenost 3m od routeru WLAN a přístupových bodů. Nastavení z výroby (stav při dodání) Dosah: max. Časové nastavení hlavního světla: 10s Časové nastavení základního světla: 1min. Soumrakové nastavení: 2.000 lx Základní světlo, úroveň stmívání: 50% Spuštění/přerušení napětí Po odpojení síťového napětí se uloží nastavení i aktuální provozní stav svítidla LED. Obnoví se po opětovném připo- jení síťového napětí. Nastavení dosahu (citlivost) Pod pojmem dosah je míněn přibližně kruhovitý průměr na zemi, který při montáži do výšky 2m vyplyne jako oblast záchytu. – Nastavení na maximálně = max. dosah (10 m) – Nastavení na minimálně = min. dosah (1 m) Časové nastavení Dobu (zpoždění vypnutí) je možno nastavit plynule vroz- mezí od asi 10sekund do max. 60minut. Každý zazname- naný pohyb znovu zapne osvětlení. Upozornění: Po každém vypnutí přístroje není možné opětovné zachy- cování pohybu po dobu asi 1sekundy. Poté může přístroj při pohybu zase zapnout světlo. Kseřízení oblasti záchytu apro funkční test se doporučuje nastavit nejkratší čas.CZ – 467 – Obsah Soumrakové nastavení Reakční hodnota jasu (stmívání) může být plynule nastave- na přibližně na asi 2 až 2.000 lx. = provoz za denního světla (nezávisle na jasu) = provoz za soumraku (asi 2 lx) Při nastavování oblasti záchytu aprovádění funkční zkouš- ky za denního světla musí být otočný regulátor nastaven na . Základní světlo Jas základního světla může být nastaven mezi 10% a100%. Doba trvání základního světla může být plynule nastavena mezi 10 sekundami a60minutami nebo na celou noc. Hlavní světlo Jas hlavního světla může být nastaven mezi 10% a100%. Seskupování Je možné přístroj používat jako samostatné svítidlo nebo několik svítidel propojit do skupin pomocí rádiové komuni- kace. Všechna svítidla, která jsou přiřazena kjedné skupi- ně, se chovají podle skupinových parametrů nastavených v aplikaci Connect App Steinel. Dosah může být individuálně nastaven pro všechny skupinové účastníky. Fade time Při zapnutí se konstantně zvýší svítivost až na 100% (fade in). Při vypnutí se konstantně sníží jas na 0% (fade out). Je možné volit časy fade-in (zesílení) a fade-out (útlumu).– 468 – Obsah Funkce spínání sousedních svítidel Prostřednictvím aplikace Steinel Connect může být aktivována, popř. deaktivována funkce spínání sousedních svítidel. Přitom se skupiny sousedních svítidel přiřadí k aktivní skupině svítidel. Skupina se řídí spínacími signály přiřazené skupiny sousedních svítidel a podle nastavení přepne na hlavní nebo základní světlo.

7. Údržba a ošetřování

Přístroj je bezúdržbový. Ohrožení elektrickým proudem! Kontakt vody svodivými díly může vést k úrazu elektrickým proudem, popáleninám nebo smrti.

• Přístroj čistěte pouze, když je suchý. Nebezpečí věcných škod! Použitím nesprávného čisticího prostředku může být přístroj poškozen.

• Přístroj vyčistěte mírně navlhčenou utěrkou bez čisticích prostředků. Důležité: Provozní přístroj nelze vyměnit.CZ – 469 – Obsah

Elektrické přístroje, příslušenství a obaly musí být odvezeny kekologickému opětovnému zhodnocení. Nevyhazujte elektrická zařízení do do- movního odpadu! Jen pro země EU: Vsouladu splatnou evropskou směrnicí oodpadních elek- trických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována aodevzdána kekologickému opětovnému zhodnocení.

9. Prohlášení oshodě

Tímto společnost STEINEL GmbH prohlašuje, že typ rádi- ového zařízení L40 SC/C a L42 SC/C odpovídá směrnici 2014/53/EU. Úplný text prohlášení o shodě EU najdete na následující internetové adrese: www.steinel.de– 470 –Obsah

Záruka výrobce STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, NěmeckoTento výrobek firmy STEINEL je vyráběn s maximální pozorností věnovanou jeho funkčnosti a bezpečnosti, které byly vyzkoušeny podle platných předpisů, přičemž se výrobek rovněž podrobil namátkové výstupní kontrole. Firma STEINEL přebírá záruku za bezvadné provedení a funkčnost. Záruka se poskytuje v délce 36měsíců a začíná dnem prodeje výrobku spotřebiteli. Odstraněny vám budou výrobní vady a závady zapříčiněné vadným materiálem, přičemž záruka spočívá v opravě nebo výměně chybného dílu dle našeho výběru. Záruka se nevztahuje na škody na dílech podléhajících opotřebení, na škody a vady zapříči-něné nesprávným zacházením nebo údržbou. Uplatňování dalších nároků následných škod na cizích věcech je vylou-čeno. Záruka bude uznána jen tehdy, bude-li nedemonto-vaný přístroj dobře zabalen, přiložen krátký popis závady, pokladní stvrzenka nebo faktura (datum prodeje a razítko prodejny), poslán na adresu příslušného servisu. Servis:Naše servisní opravny provádějí rovněž opravy po uplynutí záruční doby nebo opravy závad, na které se záruka nevztahuje. Dobře zabalený výrobek zašlete, prosím, i v tomto případě nejbližšímu servisnímu středisku.

11. Technické parametry

– Rozměry (v x š x h) L40 C: 229x201x105 mm L40 SC: 261x201x105 mm L42 C: 274x131x105 mm L42 SC: 306x131x105 mm – Napájecí napětí: 220 – 240V, 50/60Hz – Příkon (P

=82 – Průměrná jmenovitá životnost: L70B50 při 25°C: >60.000 hod. – Konzistence barevSDCM: počáteční hodnota: 6– 472 – Obsah – Rozložení svítivosti: J I H G 30 min+

– Úhel záchytu L40, L42 SC: 180° – Vysílací výkon: asi 1mW – Dosah L40, L42 SC: max. 10 m – Časové nastavení L40, L42 SC: 10s – 60min – Soumrakové nastavení L40, L42 SC: 2 – 2.000lx – Krytí: IP54 – Třída ochrany: I – Teplota prostředí: -20až +40°C Tento výrobek obsahuje světelný zdroj třídy energetické účinnosti: – L40 C: „F“ – L40 SC: „E“ – L42 C: „E“ – L42 SC: „F“

12. Odstranění poruch

Přístroj bez napětí. – Pojistka není zapnutá nebo je poškozená.

• Vyměnit poškozenou pojistku. – Vedení přerušené.

• Zkontrolovat vedení pomocí zkoušečky napětí. – Zkrat v přívodním síťovém vedení.

• Zkontrolovat připojení. – Eventuálně vypnutý stávající síťový vypínač.

• Zapnout síťový vypínač.CZ – 473 – Obsah Přístroj nezapíná. – Zvoleno nesprávné soumrakové nastavení.

• Znovu nastavit soumrakové nastavení. – Síťový vypínač v poloze vypnuto.

• Nastavit síťový vypínač. – Pojistka není zapnutá nebo je poškozená.

• Vyměnit poškozenou pojistku. – K minimalizaci poruch jsou potlačeny rychlé pohyby nebo je nastavena příliš malá oblast záchytu nebo není správná.

• Zkontrolovat a seřídit oblast záchytu. – Světelný zdroj poškozený.

• Světelný zdroj nelze vyměnit. Vyměnit celý přístroj. Přístroj nevypíná. – Trvalý pohyb voblasti záchytu.

• Zkontrolovat oblast záchytu.

• Vpřípadě potřeby omezit nebo změnit oblast záchytu. Přístroj zapíná vnevhodnou dobu. – Přístroj není namontován tak, aby byl zabezpečen proti pohybu.

• Pevně namontovat přístroj. – K pohybu došlo, ale nebyl rozeznán pozorovatelem (pohyb za stěnou, pohyb malého objektu vbezprostřed- ní blízkosti svítidla atd.).

• Zkontrolovat oblast.

• Vpřípadě potřeby omezit nebo změnit oblast záchytu.Obsah
