РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ L 40 SC STEINEL

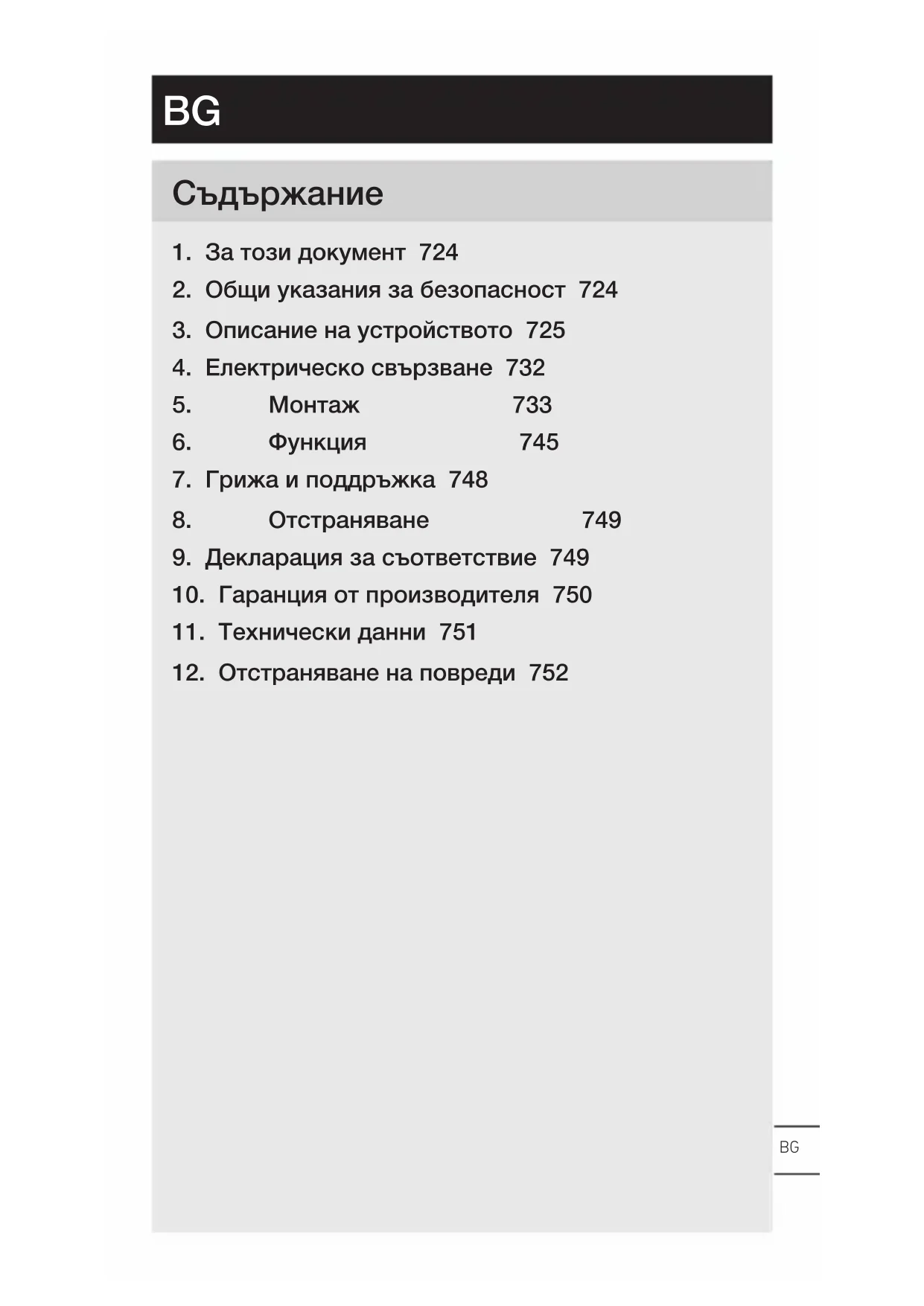

1. За този документ 724

2. Общи указания за безопасност 724

3. Описание на устройството 725

4. Електрическо свързване 732

7. Грижа и поддръжка 748

9. Декларация за съответствие 749

12. Отстраняване на повреди 752

– Всички права запазени. Препечатване, дори откъ- слечно, само с наше разрешение. – Запазваме си правото за промени, които служат на техническото развитие.

2. Общи указания за безопасност

Опасност при неспазване на упътването за употреба! Това упътване съдържа важна информация за безопасното боравене с уреда. Особено внимание се посочва към възможните опасности. Неспазването може да доведе до смърт или тежки наранявания.

• Упътването да се чете внимателно.

• Указанията за безопасност да се спазват.

• Да се съхранява на достъпно място. – Работата с електрически ток може да доведе до опасни ситуации. Допирът до части, провеждащи ток, м оже да доведе до електрически шок, изгаря- ния или смърт. – Работата по мрежовото напрежение е допустима само от квалифициран персонал.BG – 725 –

– Да се спазват съот ветните държавни предписания за свързване и монтаж (напр. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH:SEV 1000). – Използвайте само оригинални резервни части! – Ремонти са допустими само от специализирани

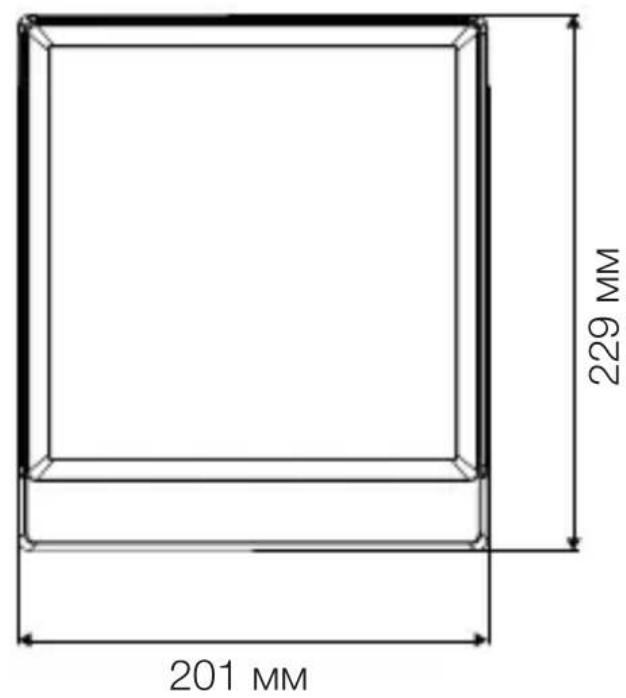

3. Описание на устройството

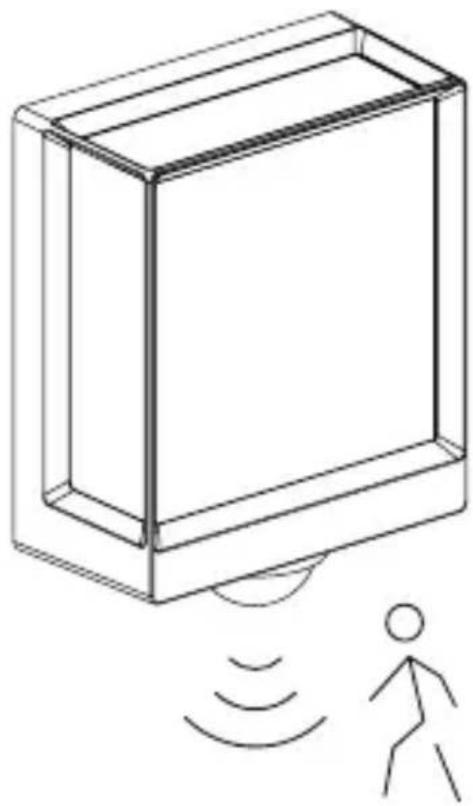

Употреба по предназначение – L40SC, L42SC – Сензорна LED-светлина с датчик за движение. – Монтаж на стена. – На закрито и от крито. Употреба по предназначение – L40C, L42C – LED-лампа. – Монтаж на стена. – На закрито и от крито. Функционален принцип – L 40 SC, L 42 SC – Сензорната LED-лампа съдържа инфрачервен сензор за движение и може да се настройва само през Bluetooth. Функционален принцип – L 40 C, L 42 C Версиите C могат да се свързват в мрежа с други сен- зори през Bluetooth, за да се постигне разширение на обхвата. Те предават засечените сигнали (присъствие и осветен ост) по Bluetooth. Управлението в свързания сензор се извършва през друг интерфейс.– 726 –

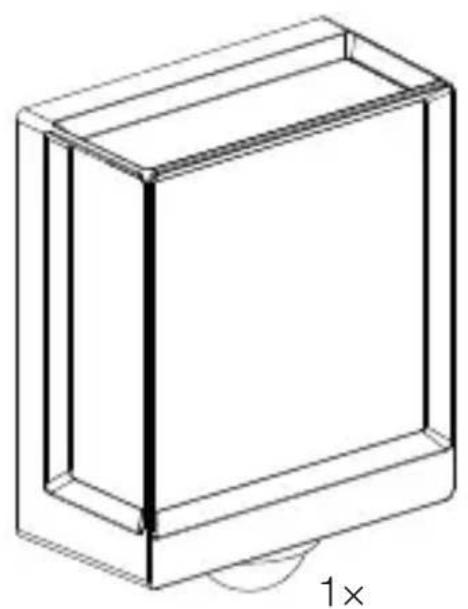

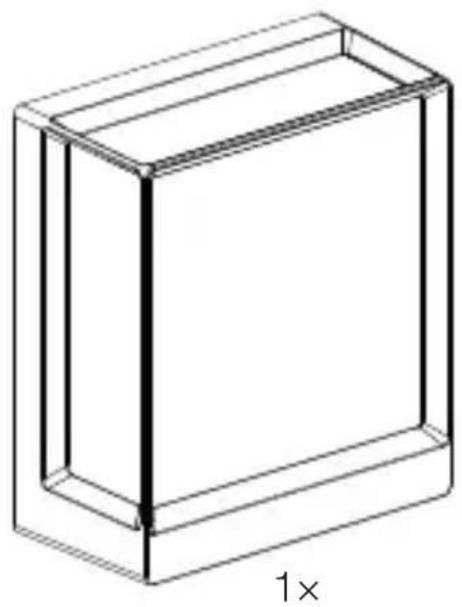

Съдържание на комплекта

A Клема за свързване B ЛампаBG – 731 –

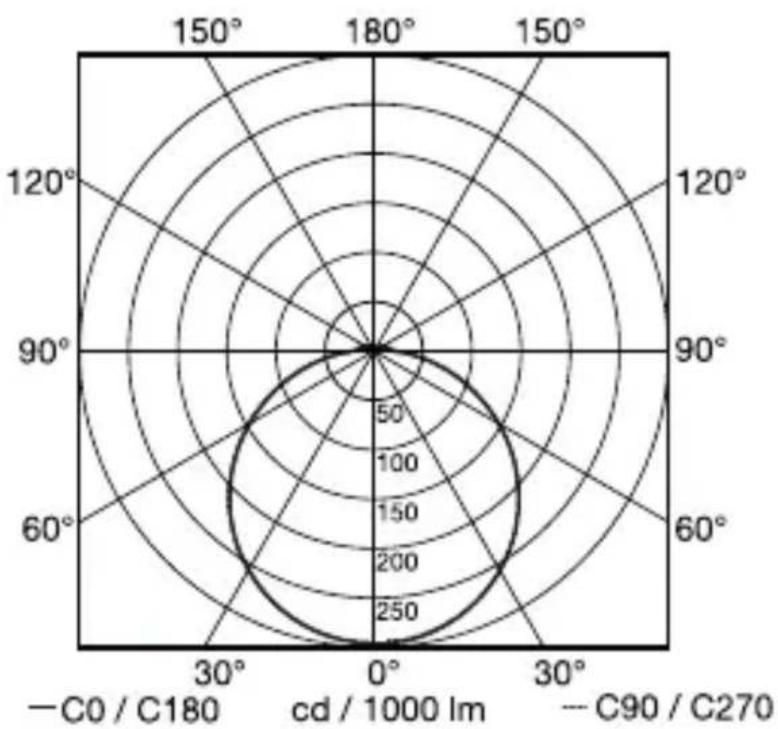

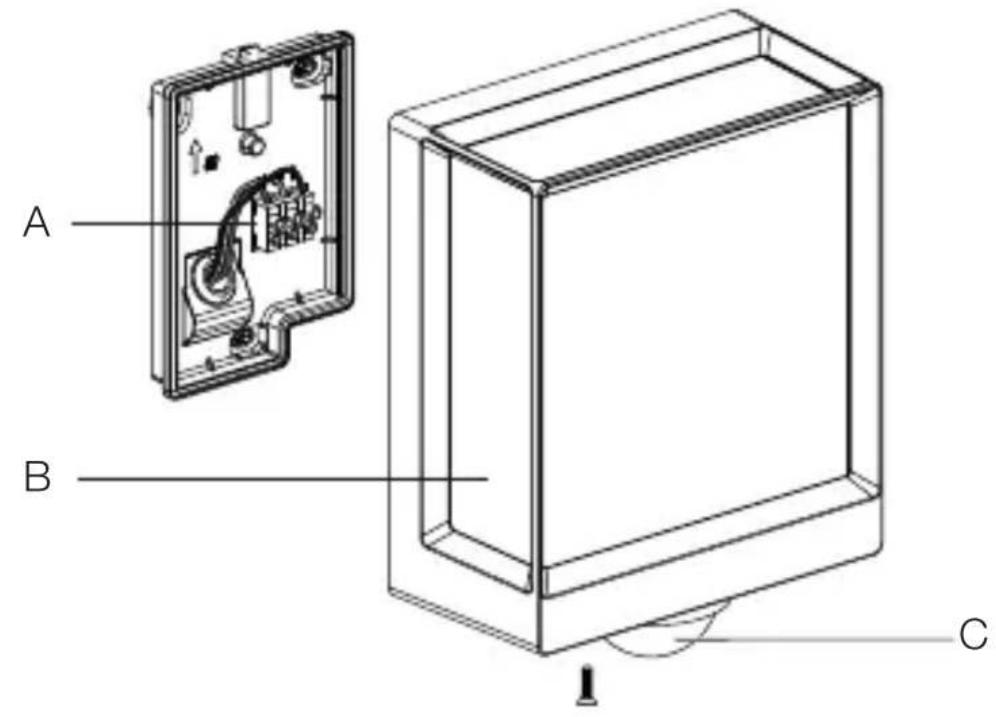

A Клема за свързване B Лампа C Сензор Крива на разпределение на светлината

4. Електрическо свързване

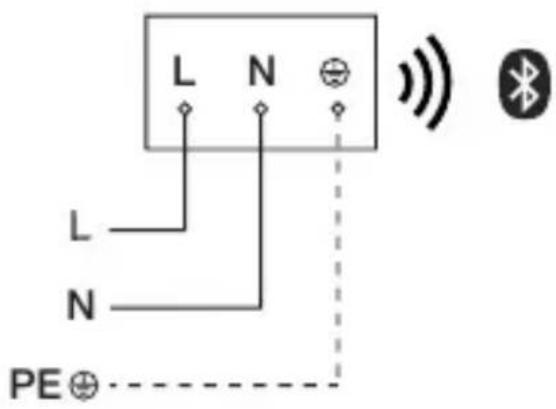

Мрежовият кабел съдържа 3 проводника L = фаза (обикновено черен, кафяв или сив) N = нул а (обикновено син) PE = заземяващ проводн ик (зелен/жълт) Уредът също може да бъде електрически свързан след прекъсвач, ако се гарантира, че прекъсвачът ще е включен постоянно.BG – 733 –

Светлинният източник на тази лампа е незаменяем; ако се налож и замяната му (напр. след края на живота му), цялата лампа трябва да се замени.

Опасност от електрически ток! Допирът до части, провежд ащи ток, може да доведе до електрически шок, изгаряния или смърт.

• Токът да се изключи и напрежението да се прекъсне.

• Да се провери с уред за измерване на напреже-

• Да се осигури прекъсването на напрежението. Опасност от щети! Размяна на полюсите може да доведе до късо съед инение.

• Проводн иците да се идентифицират.

• Проводн иците да се свържат правилно. Подготовка за монтаж

• Всички части да се проверят за щет и. При повреди проду ктът да не се пуска в експлоатация.– 734 –

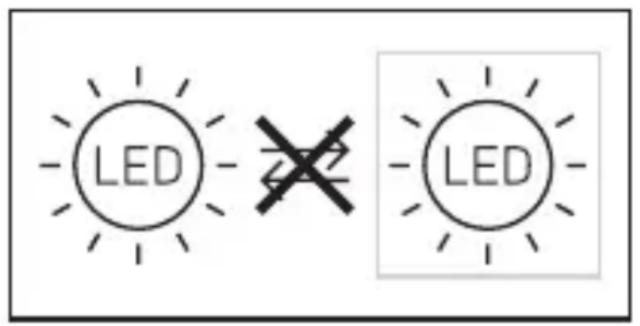

• Да се избере подходящо място за монтаж. – Съобразявайки се с обхвата. – Съобразявайки се със засичането на движение. – Стабилно. – В обхвата няма препятствия. – Не в зони с опасност от експлозии. – Не върху леснозапалими повърхности. – Да не се гледа в светлината отблизо (< 30см). – Поне 50см разстояние до други LED-лампи.

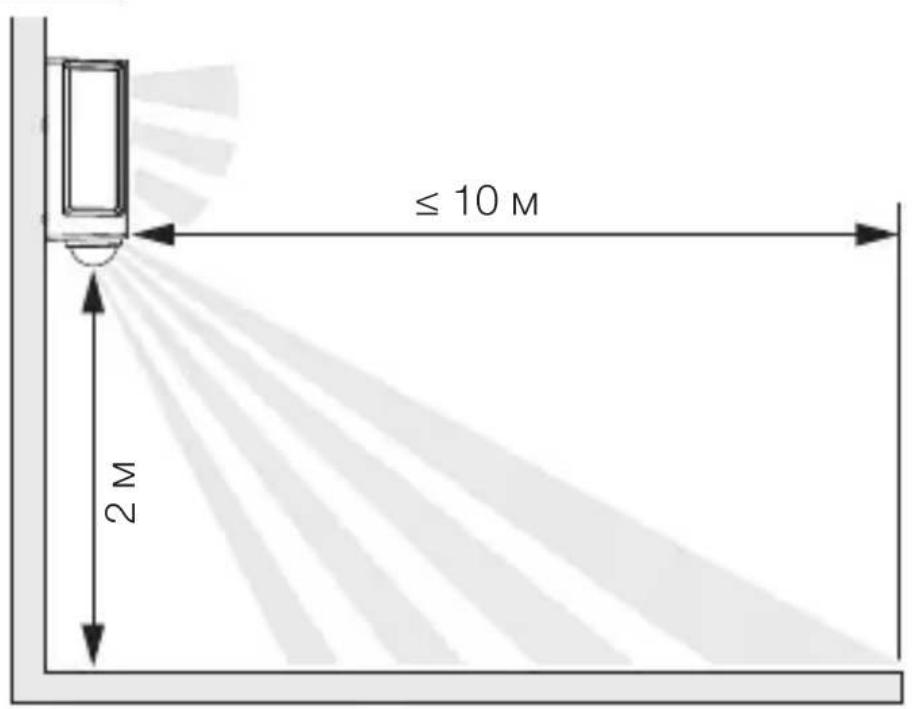

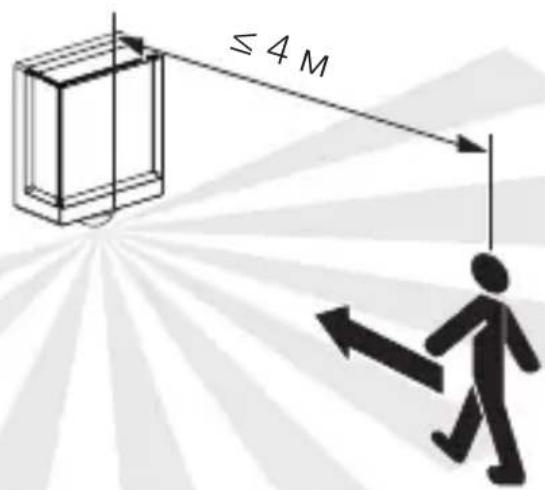

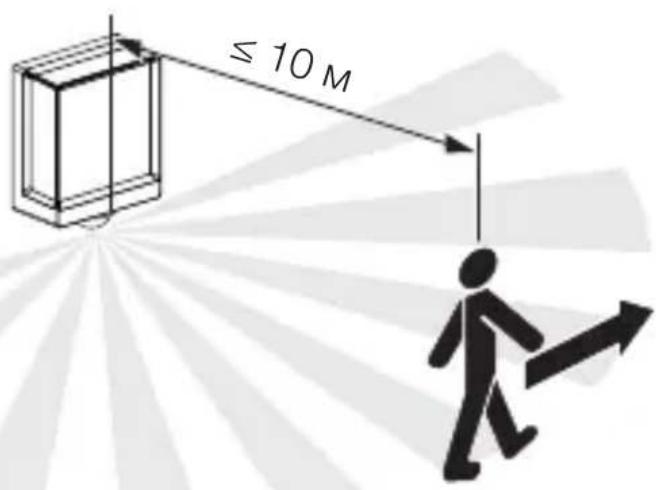

Засичане странично спрямо посоката на движение

≤10 м Засичане по посоката на движение

Последователност за монтаж

• Да се провери дали напрежението е прекъснато .

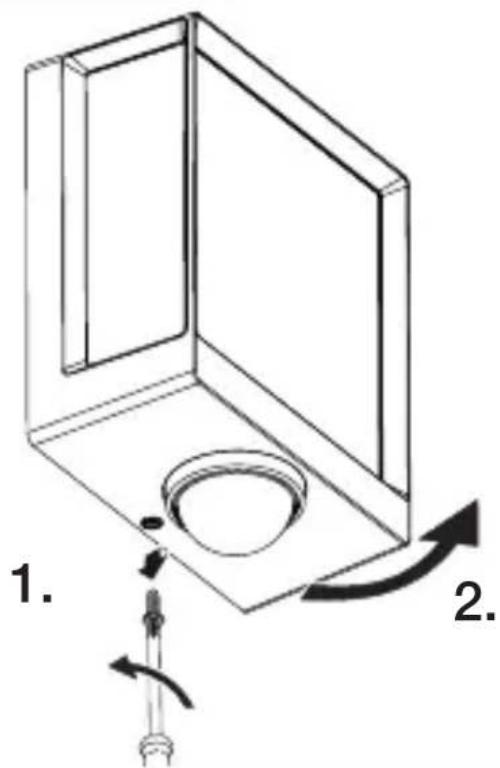

• Обезопасителният винт да се отвинти.

• Капакът да се развинти.

• Да се маркират местата за пробиване.BG – 737 –

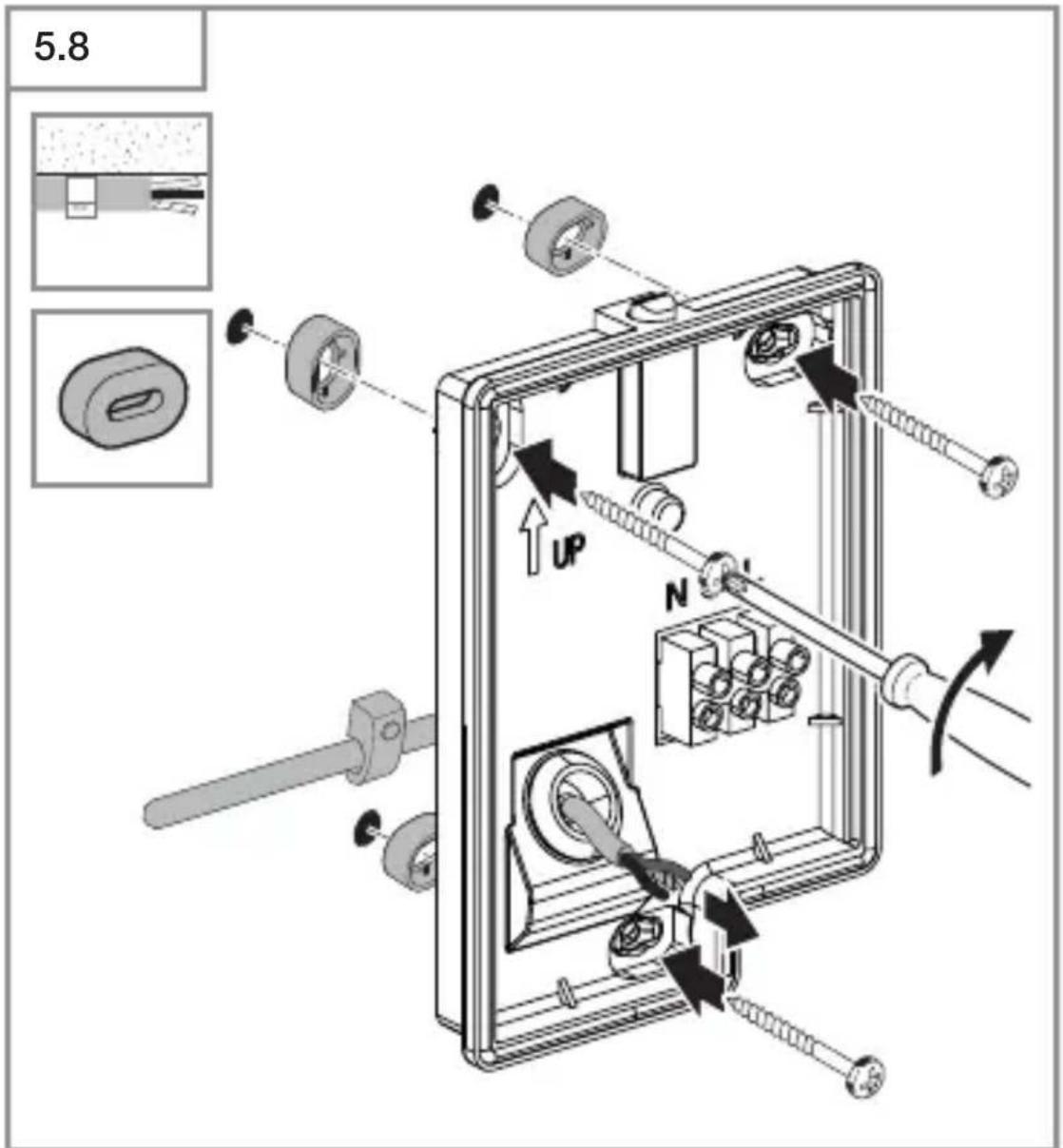

• Да се пробият дупките (Ø 6 мм) и да се поставят дюбелите.– 738 –

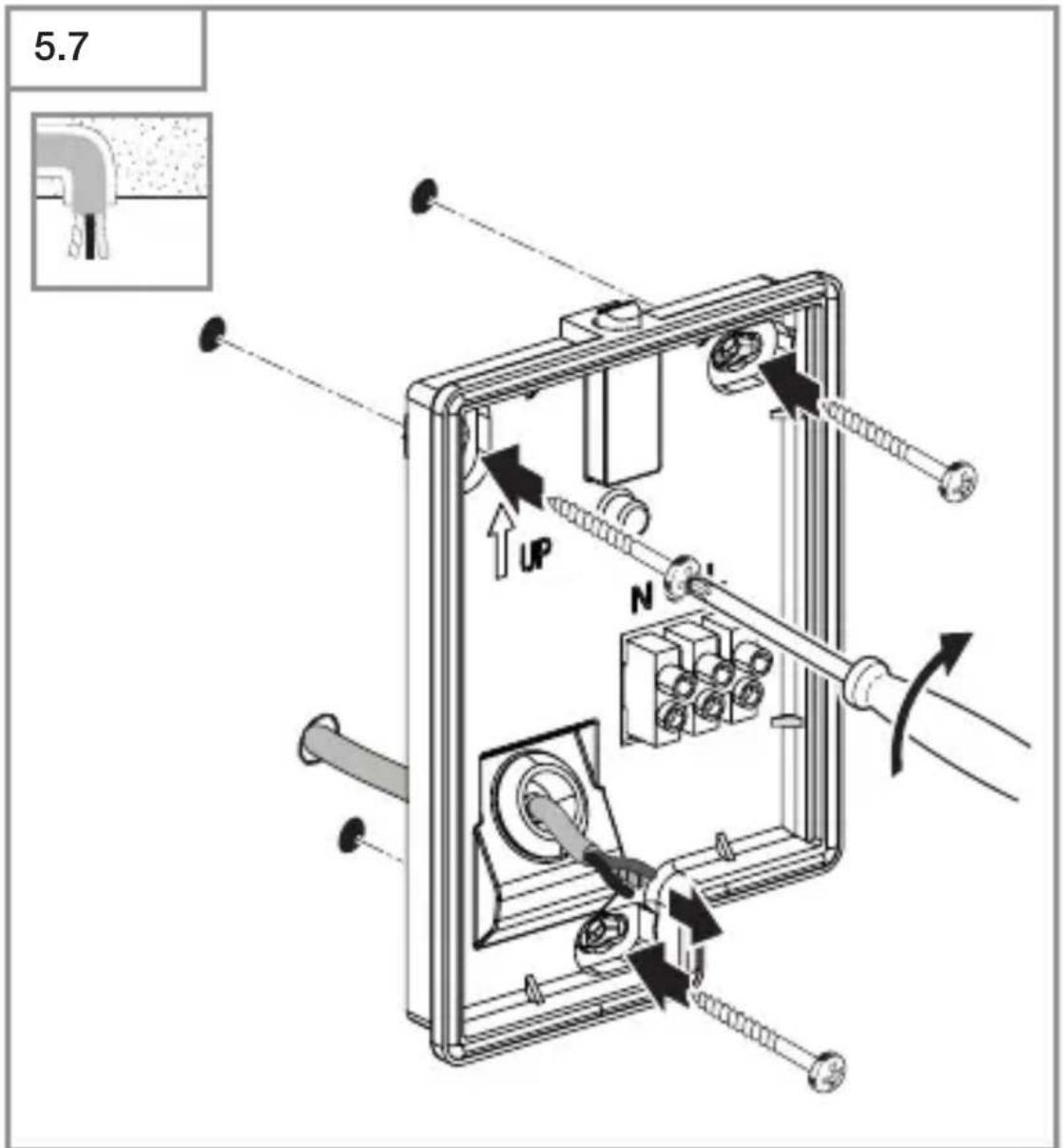

• LED-лампата при открит кабел да се завинти.– 740 –

• Мрежовият кабел да се свърже според схемата. „4. Електрическо свързване“BG – 741 –

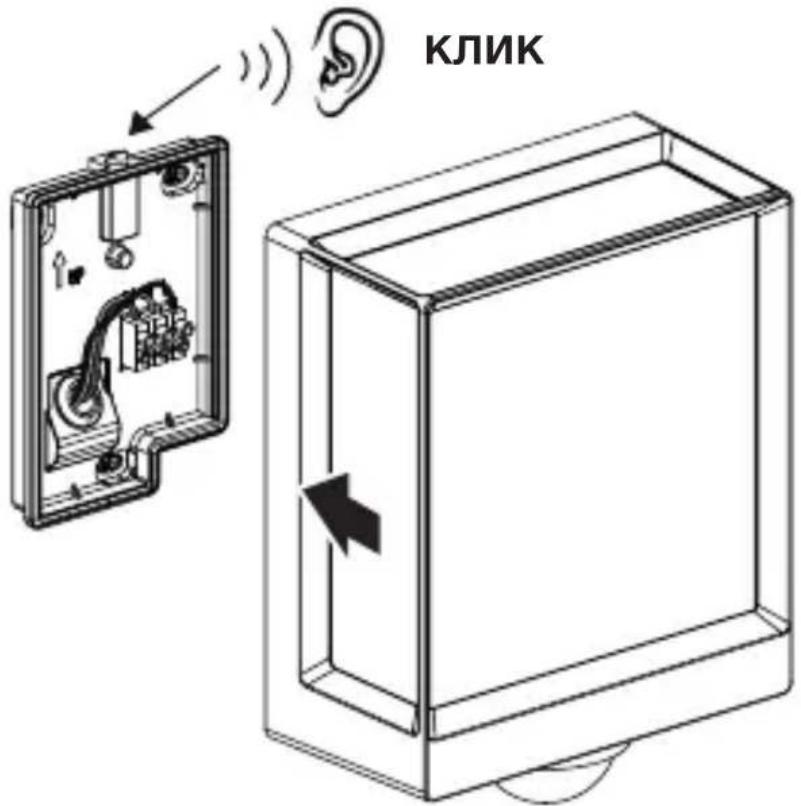

• Лампата да се свърже със стойката за стена.

• Да се натисне, докате се чуе „заключващ“ звук.

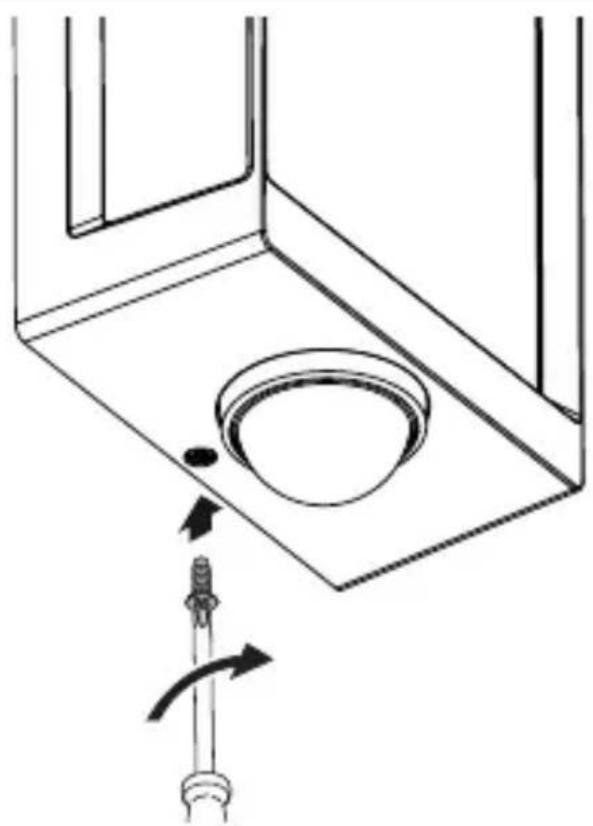

• Обезопасителният винт да се затегне.– 742 –

• Електрозахранването да се включи.

• Да се направят настройки с приложението (само SC). „6. Функция“

Функциите се регулират за версиите SC. За версиите C функциите са достъпни само в комбинация със сензорен проду кт с Bluetooth. Функциите се регулират през Steinel Connect App. Steinel Connect App За конфигуриране на лампата със смартфон или таблет трябва да свалите приложението STEINEL Connect App от Вашия магазин за приложения. Необходим е смартфон или таблет с Bluetooth. Android iOS Следните функции се регулират през Steinel Connect App: – Настройка на врем ето. – Настройка на обхвата. – Настройка на светлочувствителността. – Функция базово осветление. – Регулиране ниво на основна / базова светлина – Разширена настройка на обхвата. – Свързаност в група. – Настройка на светлочувствителността с Teach-In.– 746 –

Трябва да се спази минимално разстояние от 3m до WLAN-рутери и Access Points, за да се избегнат дефекти във функционалността. Заводски настройки (първоначално състояние) Обхват: макс. Настройка на времето основна светлина: 10 сек. Настройка на времето базово осветление: 1мин. Настройка на светлочувствителността: 2.000 лукса Базово осветление ниво на димиране: 50% Start-Up/прекъсване на напрежението При прекъсване на мрежовото напрежение, настрой- ките и актуалното състояние на LED-лампата се запаметяват. При възобновяване на напрежението, те се възстановяват. Настройка на обхвата (чувствителност) Понятието обхват визира приблизително кръглата област на пода, която се образува при монтаж на височина 2 m. – настройка на максимум = макс. обхват (10 м) – настройка на минимум = мин. обхват (1 м) Настройка на времето Врем ето (забавяне на изключването) може да се регу- лира безстепенно от около 10секунди до макс.60ми- нути. Всяко засечено движение включва светлината

След всяко изключване на уреда засичането на ново движение е невъзможно за около 1секунда. След това уредът отново може да включи светлина при

При настройка на обхвата и за проверка на функциите се препоръчва да бъде избран най-краткия инте рвал.BG – 747 –

Настройка на светлочувствителността Осветен остта на задействане (мрак) може да се регу- лира безстепенно от около 2–2.000 лукса. = дневен режим (независимо от осветено стта) = режим при настъпваща тъмнина (около 2 лукса) При настройка на обхвата и при проверка на функции- те на дневна светлина регулаторът трябва да е на . Базово осветление Силата на базовата светлина може да се регулира между 10% и 100%. Продължителността на базовата светлина може да се регулира безстепенно между 10секунди и 60 минути или да се включи за цяла нощ. Главна светлина Силата на основното осветление м оже да се регулира между 10% и 100%.

Съществува възможност уредът да се използва като самостоятелна лампа или няколко лампи да бъдат включени в група, посредством радио-връзка. Всички лампи, принадлежащи към дадена група, реагират според парам етрите на групата, зададени в Steinel Connect App. Обхватът може да се настройва индиви- дуално за всеки уред от групата. Fade time При включване осветителната сила се покачва кон- стантно до 100% (fade in). При изключване осветител- ната сила се занижава константно до 0% (fade out). Времената за fade-in- и fade-out са избираеми.– 748 –

Функция „Съседни уреди“ С приложението Steinel Connect App може да се акти- вира или деактивира функцията за съседни уреди. При това групите от съседи се присвояват на активна- та група лампи. Групата след и за включващи сигнали от присвоената група съседи и според настройките включва съот ветно главната или основната светлина.

7. Грижа и поддръжка

Уредът не се нуждае от поддръжка. Опасност от електрически ток! Контактът на вода с части, провежд ащи ток, може да доведе до електрически шок, изгаряния или смърт.

• Уредът да се почиства само сух. Опасност от щети! При използване на погрешен почистващ препарат уредът може да бъде повреден.

• Уредът да се почиства с леко влажна кърпа, без почистващ препарат. Важно: уредът е незаменяем.BG – 749 –

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда. Не изхвърляйте електроуреди с общите домашни отпадъци! Само за страни от ЕС: Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не мо- гат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната

9. Декларация за съответствие

STEINEL GmbH декларира, че типът на радио-систе- мата L40 SC/C и L42 SC/C отговаря на Директива 2014/53/EС. Пълният текст на декларацията за съвместимост със законодателството на ЕС е на разположение на интер- нет-адрес: www.steinel.de– 750 –Съдържание

10. Гаранция от производителя

Гаранция от производителя STEINEL GmbH,Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Германия Този продукт на STEINEL е произведен с най-голямо старание, проверен е за функционалност и безопас- ност, според действащите разпоредби, след което е подложен на качествен контрол , на принципа на случайния избор. STEINEL гарантира перфектна изра- бот ка и функции. Гаранцията е с продължителност 36 месеца и започва от деня на покупката. Ние отстраня- ваме дефекти, причинени от грешки в производ ството или качеството на мате риала, ремонтирайки или заменяйки дефектните части, по наш избор. Гаранция- та не важи за щети по износващи се части, както и за щет и и дефекти, полу чени в резултат на неправилна употреба или под дръжка. Последващи щ ети на чужди предм ети са изключени от гаранцията. Гаранцията е валидна само, ако неразглобеният уред бъде изпратен на съот ветния сервиз, добре опакован и придружен от кратко описание на дефекта, касова бележка или фактура (дата на покупка и печат на търговец). Ремонтен сервиз: След изтичане на гаранцията или при дефекти, непокрити от гаранцията, се обръщайте към нашите заводски сервизи. Моля изпратете добре опакования проду кт до най-близкия сервиз.

11. Технически данни

=82 – Средн а продължителност на живот: L70B50 при 25°C: >60.000 часа – Консистенция на цветаSDCM: начална стойност: 6– 752 –

– Разпределение на светлината: J I H G 30 min+

– Ъгъл на отчитане L40, L42 SC: 180° – Излъчвана мощност: около 1mW – Обхват L40, L42 SC: макс. 10m – Настройка на врем ето L40, L42 SC: 10s – 60min – Настройка на светлочувствителността L40, L42 SC: 2 – 2.000Lux – Вид защита: IP54 – Клас на защита: I – Околна температура: -20до +40°C – Този проду кт притежава светлинен източник с клас на енергийна ефективност: – L40 C: „F“ – L40 SC: „E“ – L42 C: „E“ – L42 SC: „F“

12. Отстраняване на повреди

Уредът е без напрежение. – Дефектен или изключен предпазител.

• Предпазителят да се включи.

• Дефектният предпазител да се замени. – Прекъснат кабел.

• Проводн иците да се проверят с уред за напре-

– Късо съед инение в мрежовия кабел.

• Да се проверят връзките. – Евентуален прекъсвач да се изключи.

• Прекъсвачът да се включи.BG – 753 –

Уредът не се включва. – Настройката на светлочувствителността е погрешно

• Настройката на светлочувствителността да се направи наново. – Прекъсвач ИЗКЛ.

• Прекъсвачът да се настрои. – Дефектен или изключен предпазител.

• Предпазителят да се включи.

• Дефектният предпазител да се замени. – Бързи движения не се отчитат, за да се намалят прекъсванията, или е избран твърде малък или грешен обхват.

• Обхватът да се провери и настрои. – Дефектно осветително тяло.

• Осветителното тяло не е заменяемо. Целият уред да се замени. Уредът не се изключва. – Продължаващо движение в обхвата.

• Обхватът да се провери.

• При необходимост обхватът да се ограничи или

Уредът се включва произволно. – Уредът не е монтиран стабилно.

• Уредът да се монтира стабилно. – Движението е останало скрито за наблюдателя (движение зад стена, движение на малък обект в непосредствена близост до лампата и т.н.).

• Да се провери обхвата.

• При необходимост обхватът да се ограничи или
