РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ L 40 SC STEINEL

10. Гаранция от производителя 750

Предупреждение за опасности! Предупреждение за опасности от ел. ток! Предупреждение за опасности от вода!

201 мм 229 мм 105 мм

131 мм 274 мм 105 мм

131 мм 306 мм 105 мм– 730 –

10. Гаранция от производителя

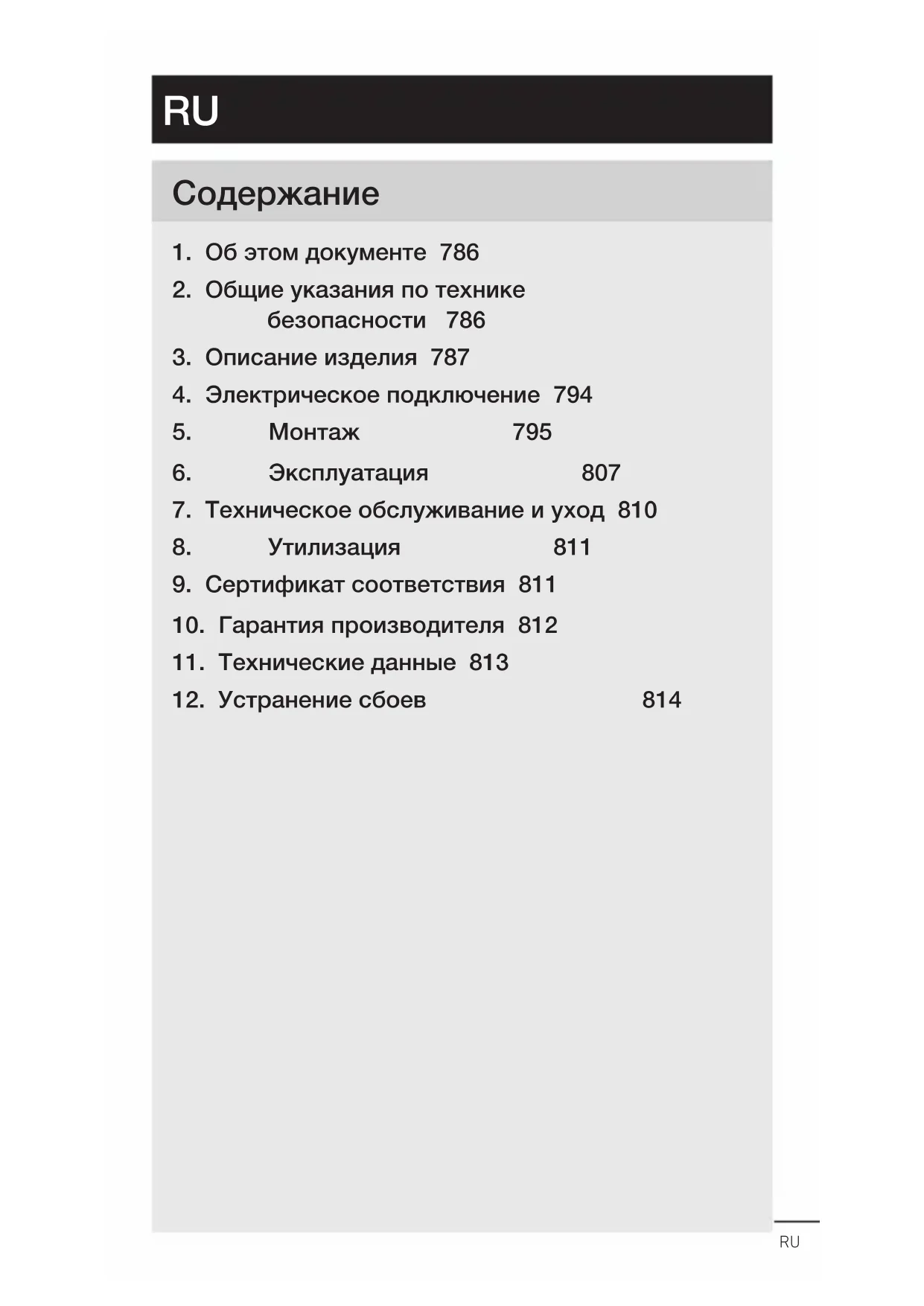

1. Об этом документе 786

2. Общие указания по технике

3. Описание изделия 787

4. Электрическое подключение 794

7. Техническое обслуживание и уход 810

9. Сертификат соответствия 811

10. Гарантия производителя 812

11. Технические данные 813

12. Устранение сбоев 814

1. Об этом документе

– Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия. – Мы сохраняем за собой право на изменения, кото- рые служат техническому прогрессу.

Предупреждение об опасностях! Предупреждение об опасностях из-за удара электрическим током! Предупреждение об опасностях из-за

2. Общие указания по технике

Опасность при несоблюдении инструкции по эксплуатации! Данная инструкция содержит важную информацию для безопасного обращения с изделием. На возмож- ные опасности даются особые указания. Несоблю- дение может приводить к летальному исходу или тяжелым травмам.

• Тщательно прочесть инструкцию.

• Соблюдать указания по технике безопасности.

• Хранить в доступном месте. – Обращение с электрическим током может при- водить к опасным ситуациям. Прикосновение к токопроводящим деталям м ожет приводить к удару электрическим током, ожогам или летальному исходу.RU – 787 –

– Выполнение работ с сетевым подключением пору- чать только квалифицированному специализиро- ванному персоналу. – Соблюдать национальные указания по установке и условия подключения (D: VDE 0100, A: ÖVE-ÖNORM E8001-1, SEV 1000). – Использовать только оригинальные запасные части. – Ремонт разрешается выполнять только специализи- рованным предприятиям.

Использование по назначению – L40SC, L42SC – Светодиодное освещение с сенсорной коммутацией и датчиком движения. – Настенный монтаж. – На улицах и в помещениях. Использование по назначению – L40C, L42C – Светодиодный светильник. – Настенный монтаж. – На улицах и в помещениях. Принцип работы – L 40 SC, L 42 SC – Сенсорный светодиодный светильник сод ержит инфракрасный датчик движения и может регулиро- ваться только посредством Bluetooth. Принцип работы – L 40 C, L 42 C Варианты C могут быть объединены в сеть с другими сенсорами по Bluetooth для реализации расширения зоны охвата. Они передают обнаруженные сигналы (присутствие и яркость) по Bluetooth. Управление происходит в объединенном в сеть сенсоре с другим инте рфейсом.– 788 –

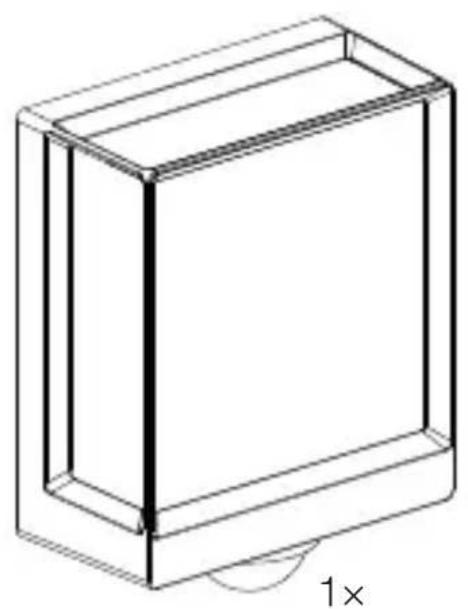

– 1 светодиодный светильник – 3 распорки – 3 дюбеля – 3 винта – 1 сертификат безопасности (А) – 1 инструкция по быстрому запуску (В)RU – 789 –

– 1 светодиодный светильник – 3 клипсы для плафона – 3 распорки – 3 дюбеля – 3 винта – 1 сертификат безопасности (А) – 1 инструкция по быстрому запуску (В)– 790 –

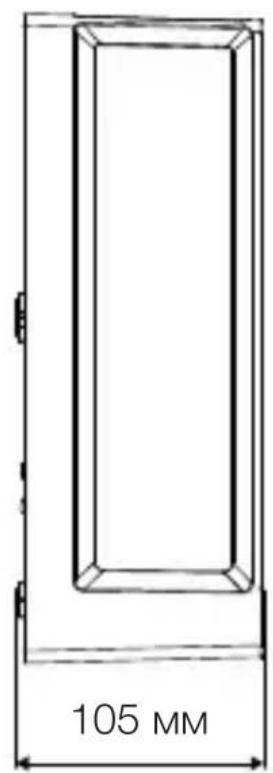

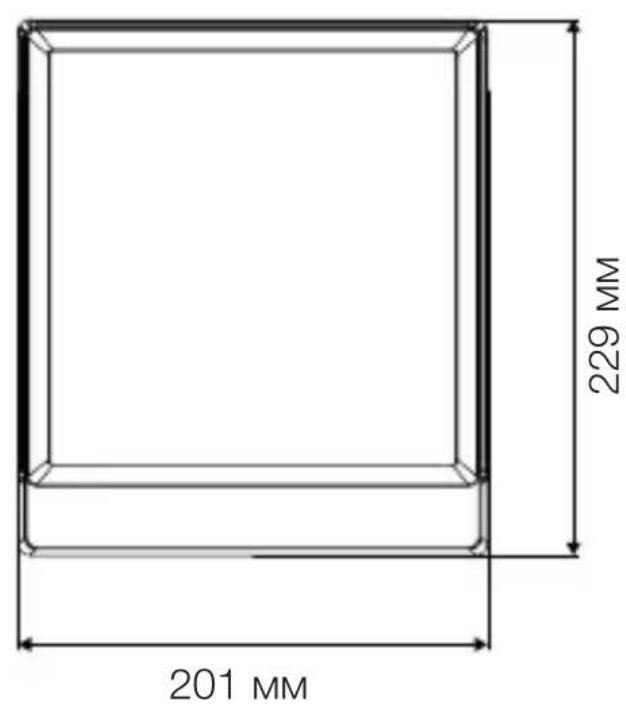

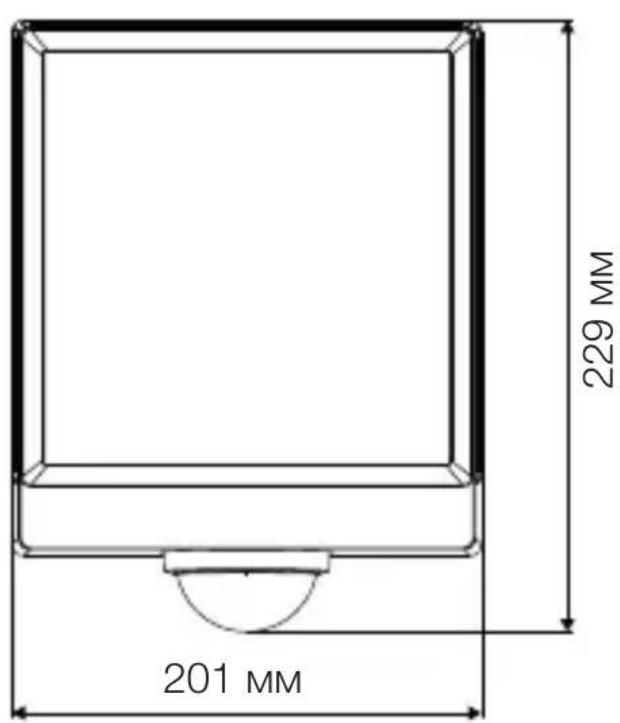

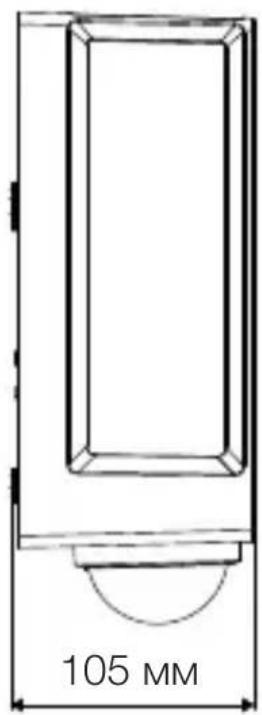

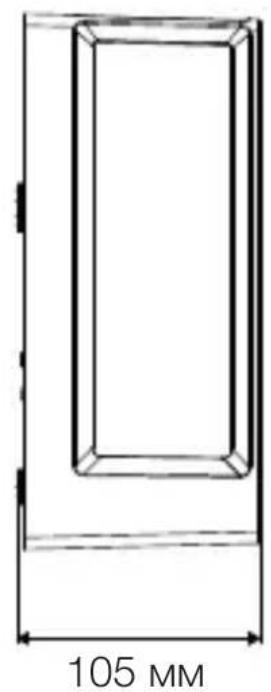

201 мм 229 мм 105 мм

131 мм 274 мм 105 мм

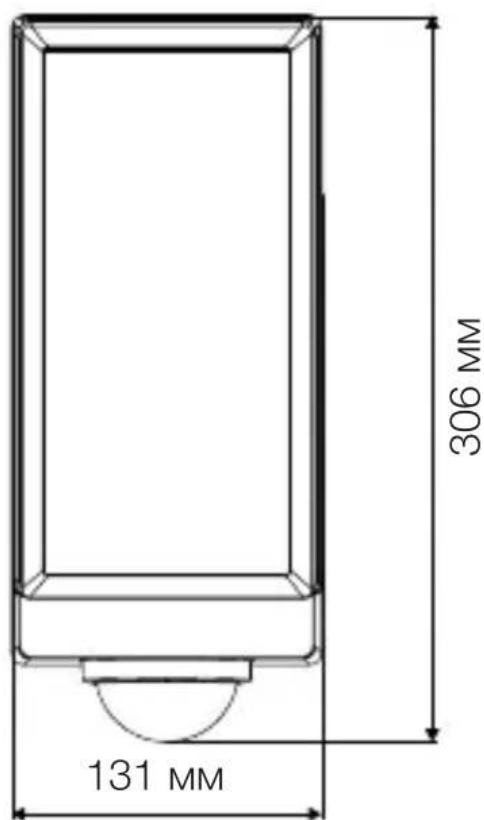

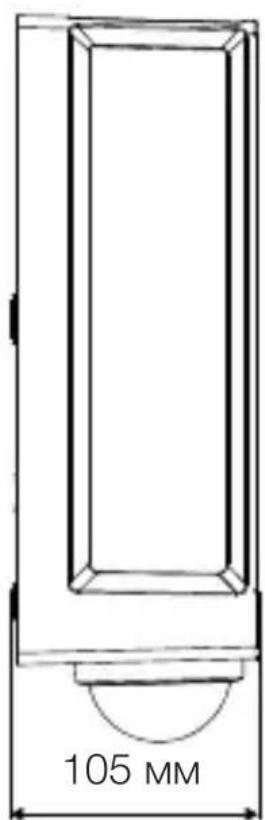

131 мм 306 мм 105 мм– 792 –

A Клемма подключения B светильникRU – 793 –

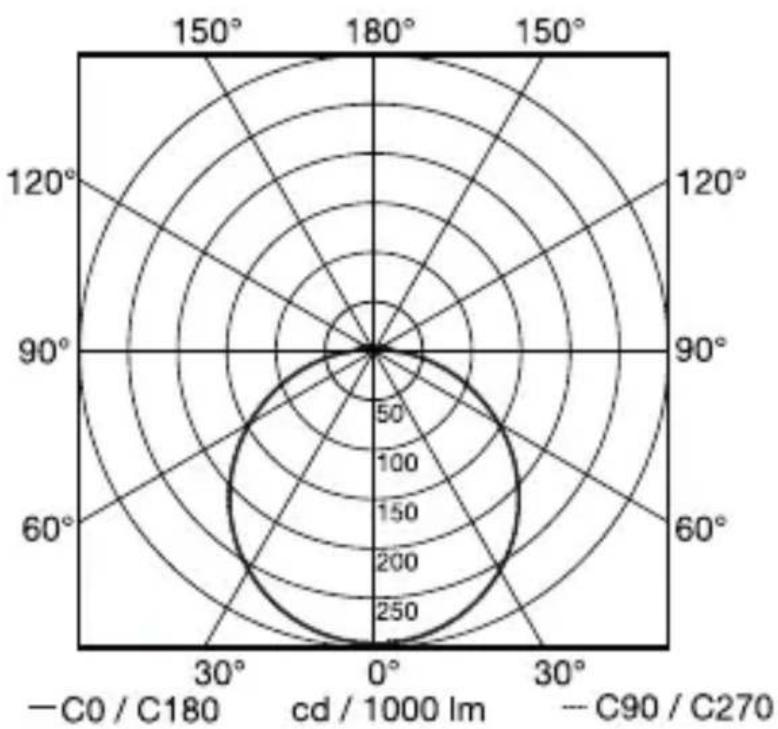

A Клемма подключения B светильник C Сенсор Кривая распределения света

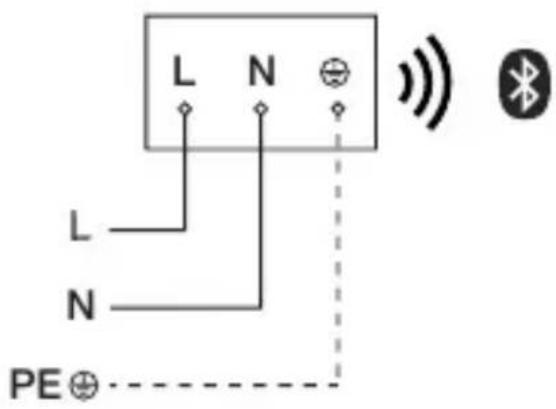

4. Электрическое подключение

Сете вой соединительный кабель представляет собой трехжильный кабель L = фаза (обычно черного, коричневого или серого цвета) N = нулевой провод (чаще всего синий) PE = провод заземления (зеленый/желтый) Изделие также может быть подключено электрически после сетевого выключателя, если обеспечено посто- янное включение сетевого выключателя.RU – 795 –

Источник света это го прожектора не подлежит замене. При необходимости замены источника света (напри- мер, в конце его срока службы), необходимо заменить весь прожектор.

Опасность из-за удара электрическим

Прикосновение к токопроводящим деталям м ожет приводить к удару электрическим током, ожогам или летальному исходу.

• Отключить электричество и прервать подачу напряжения.

• Проверить отсутствие напряжения индикатором напряжения.

• Обеспечить, что напряжение не подается. Опасность имущественного ущерба! Неправильное подключение со единительных кабелей может приводить к короткому замыканию.

• Идентифицировать соед инительные кабели.

• Корректно подсо единить соединительные кабели. Подготовка монтажа

• Проверить все конструктивные детали на предмет повреждения. При повреждениях не включать проду кт.– 796 –

• Выбрать подходящее место для монтажа. – С учетом радиуса действия. – С учетом регистрации движений. – Без вибраций. – Зона охвата свободна от препятствий. – Не во взрывоопасных зонах. – Не на легко возгораемых поверхностях. – Не смот реть на источник света с небольшого расстояния (<30см). – На удалении не менее 50 см от других светодиод- ных светильников. Радиус действия

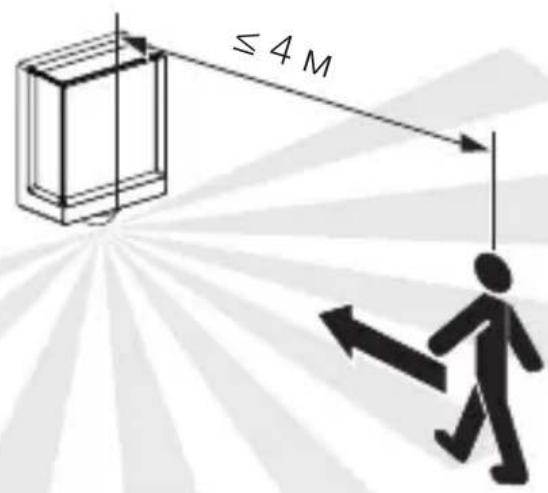

Регистрация движения сбоку относительно направ- ления движения

≤10м Регистрация движения сбоку по направлению

• Проверить, отключена ли под ача напряжения.

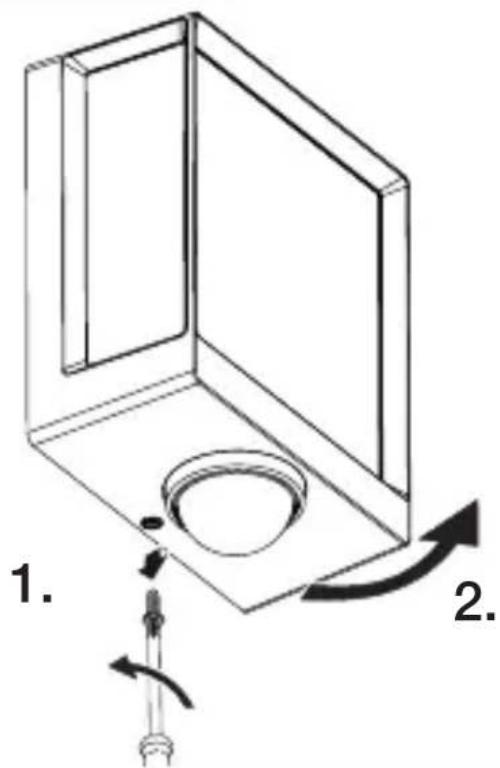

• Отпустить крепежный винт.

• Намет ить отверстия для сверления.RU – 799 –

• Просверлить отверстия (Ø 6 мм) и вставить дюбели.– 800 –

• Прикрутить светодиодный светильник при подводе кабеля скрытой проводкой.RU – 801 –

• Прикрутить светодиодный светильник при подводе кабеля отрытой проводкой.– 802 –

• Под ключить сетевой провод согласно схеме сое-

➔ «4. Электрическое подключение»RU – 803 –

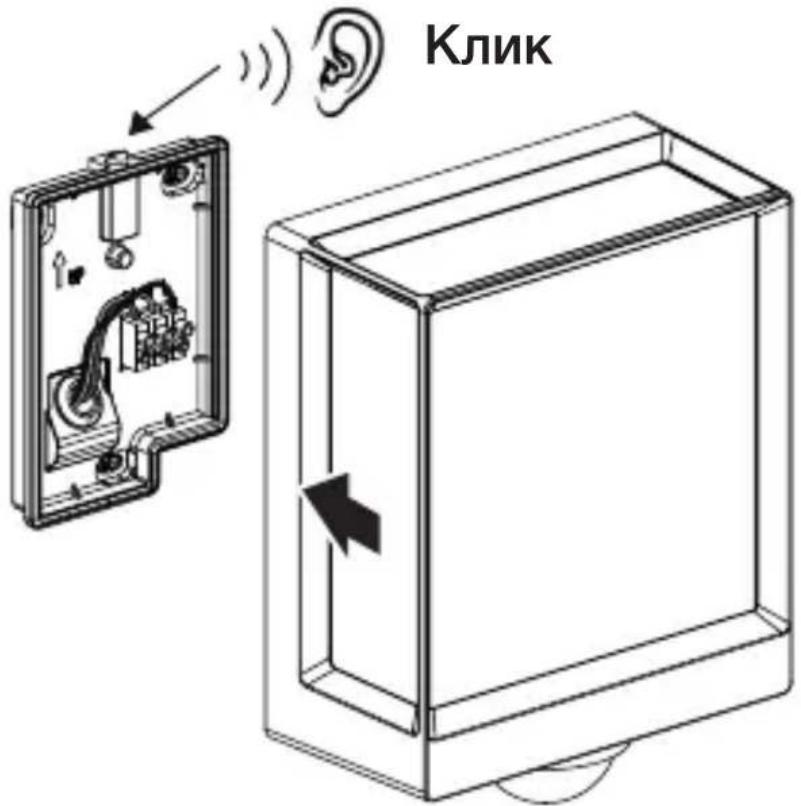

• Под соединить свет ильник к настенному кронштей-

• Нажимать до тех пор, пока не услышите щелчок.

• Затянуть стопорный винт.– 804 –

• Включить электропитание.

• Выполнить регулировки с помощью приложения (только SC-вариант). ➔ «6. Эксплуатация»

Функции можно отрегулировать для варианто в SC. Для варианто в C функции действуют только в комби- нации с проду ктом с сенсором Bluetooth. Регулировка функций выполняется с помощью прило- жения Steinel Connect. Приложение Steinel Connect Для конфигурации светильника с помощью смарт- фона или планшета необходимо скачать приложение STEINEL Connect из AppStore. Необходим смартфон или планшет с Bluetooth. Android iOS Функции, которые могут настраиваться посред ством приложения Steinel Connect: – Регулировка времени. – Установка дальности действия. – Установка сумеречного включения. – Функция базовой яркости. – Возможность регулировки уровня основного осве- щения / базовой яркости. – Расширенная установка дальности действия. – Объединение в группу. – Установка сумеречного порога посредством обу- чения.– 808 –

Для исключения неправильных срабатываний необхо- димо соблюдать расстояние не менее 3 м до маршру- тизатора WLAN и то чек доступа. Заводские настройки (состояние при поставке) Радиус действия: макс. Время включения основного освещения: 10 сек. Регулировка времени базовой яркости: 1 мин. Установка сумеречного порога: 2.000 лк Уровень регулировки базовой яркости: 50% Пуск/прерывание напряжения При отключении сете вого напряжения настройки и текущее рабочее состояние светодиодного светильни- ка сохраняются. При восстановлении подачи сетевого напряжения они восстанавливаются. Установка радиуса действия (чувствительности) Под понятием «радиус действия» понимают почти кру- гообразный диаметр на земле, который при монтаже на высоте 2 м образует зону обнаружения. – установка на макс. = макс. радиус действия (10 м) – установка на мин. = мин. радиус действия (1 м) Время включения Время (продолжительность включения) может быть установлено плавно в диапазоне от прим. 10 сек. до макс. 60 мин. Каждое обнаруженное движение снова включает свет.

После каждого отключения прибора обнаружение но- вого движения прерывается прим. на 1 секунду. Затем прибор может снова включать свет при движении. При регулировке зоны обнаружения и при проведении эксплуатационного теста рекомендуется устанавли- вать наиболее короткое время.RU – 809 –

Установка сумеречного включения Порог срабатывания (наступление сумерек) можно установить плавно от прим. 2 до 2.000 лк. = режим дневного освещения (независимо от

= режим сумеречного включения (ок. 2 лк) При установке зоны обнаружения и при проведении эксплуатационного теста при дневном свете регулятор должен быть установлен на .

Яркость подсветки можно установить от 10% до 100%. Продолжительность основного освещения м ожет быть установлена в диапазоне от 10 секунд до 60 минут или на всю ночь. Основное освещение Яркость основного освещения можно установить от 10% до 100%. Группировка Можно использовать прибор как отдельный светиль- ник или объединить несколько светильников в группы посредством радиокоммуникации. Все свет ильники, которые назначены в одну группу, действуют согласно групповым параметрам, заданным в приложении Steinel Connect. Радиус действия можно отрегулиро- вать индивидуально для всех участников группы. Время затухания При включении интенсивность света постоянно увеличивается до 100% (нарастание). В выключен- ном состоянии яркость постоянно снижается до 0% (затухание). Время для нарастания и затухания можно выбирать.– 810 –

Функция соседства Функцию соседства можно активировать или деакти- вировать посредством приложения Steinel Connect. При этом соседние группы назначаются активной группе светильников. Группа слушает сигналы включе- ния назначенной ей соседней группы и соответственно переключает настройки на основное освещение или базовую яркость.

7. Техническое обслуживание и

Изделие не требует технического обслуживания. Опасность из-за удара электрическим

Попадание воды на токопроводящие детали может приводить к удару электрическим током, ожогам или летальному исходу.

• Чистить изделие только в сухом состоянии. Опасность имущественного ущерба! Неправильные чистящие средства могут повред ить

• Чистить изделие слегка увлажненной тряпкой без чистящих средств. Важно: Рабочее изделие заменить нельзя.RU – 811 –

Электроприборы, комплектующие и упаковку следует направлять на экологичную вторичную переработку. Не выбрасывать электроприборы в бытовые отходы! Только для стран ЕС: Согласно действующей Европейской директиве по отраб отанному электрическому и электронному оборудованию и ее реализации в национальных зако- нод ательствах отработанные электроприборы должны собираться отдельно и направляться на экологичную вторичную перераб отку.

9. Сертификат соответствия

Компания STEINEL GmbH настоящим заявляет, что радиооборудование типа L 40 SC/C и L 42 SC/C соот- ветствует Директиве 2014/53/EU. Полный текст сертификата соответствия ЕС доступен по следующему адресу в Интернете: www.steinel.de.– 812 –Содержание

10. Гарантия производителя

Гарантия производителя STEINEL GmbH,Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Германия Данное изделие производства STEINEL было с особым вниманием изготовлено и испытано на работоспособ- ность и безопасность эксплуатации соответственно действующим инструкциям, а потом подвергнуто выборочному контролю качества. Фирма STEINEL гарантирует высокое качество и надежную работу изделия. Гарантийный срок эксплуатации состав- ляет 36 месяцев со дня продажи изделия. Фирма обязуется устранить недостатки, которые возникли вследствие дефекта материала или конструкции. Дефекты устраняются путем ремонта изделия либо заменой неисправных деталей по усмотрению фирмы. Гарантийный срок эксплуатации не распространяется на повреждения и дефекты, возникшие в результате износа деталей, ненадлежащей эксплуатации и ухода. Фирма не несет от ветственности за материальный ущерб треть их лиц, нанесенный в процессе эксплуата- ции изделия. Гарантия предоставляется только в том случае, если изделие в собранном и упакованном виде с кратким описанием неисправности было отправлено вместе с приложенным кассовым чеком или квитанци- ей (с датой продажи и печатью торгового предприятия) по адресу сервисной мастерской. Сервисное обслуживание: По истечении гарантийного срока или при наличии неполадок, исключающих гарантию, наше сервисное предприятие пред лагает свои услуги. В таких случаях просим отправлять изделие в упакованном виде в ближайшую сервисную мастерскую.

11. Технические данные

– Размеры (В x Ш x Г) L40 C: 229x201x105 мм L40 SC: 261x201x105 мм L42 C: 274x131x105 мм L42 SC: 306x131x105 мм – Напряжение питания: 220–240 В, 50/60 Гц – Пот ребляемая мощность (P

L40 C: 0,44Вт L40 SC: 0,42Вт L42 C: 0,44Вт L42 SC: 0,43Вт – Датчик режима ож идания (P

L40 SC: 0,42Вт L42 SC: 0,43Вт – Световой пото к (360°) L40 C: 987лм L40 SC: 1.057лм L42 C: 990лм L42 SC: 1.010лм – Эффективность L40 C: 76,5лм/Вт L40 SC: 81,9лм L42 C: 78,6лм L42 SC: 77,7лм – Температура цвета: 3.000 К (теплый белый) – Коэффициент цветоперед ачи: R

=82 – Средн ий расчетный срок службы: L70B50 при 25°C: >60.000 ч – Консистенция цвета SDCM: Начальное значение: 6– 814 –

– Распределение силы света: J I H G 30 min+

– Угол обнаружения L 40, L 42 SC:: 180° – Мощность сигнала: ок. 1мВт – Радиус действия L40, L42 SC: макс. 10м – Регулировка времени L40, L42 SC: 10с–60мин. – Сумеречная установка L 40, L 42 SC: 2–2.000 люкс – Вид защиты: IP 54 – Класс защиты: I – Температура окружающей среды: от -20до +40°C Данное изделие содержит источник света класса энер- гоэффективности: – L40 C: «F» – L40 SC: «E» – L42 C: «E» – L42 SC: «F»

12. Устранение сбоев

Изделие без напряжения. – Предохранитель не включен или неисправен.

• Включить предохранитель.

• Заменить неисправный предохранитель. – Обрыв кабеля.

• Проверить провод индикато ром напряжения. – Короткое замыкание на сете вом проводе.

• Проверить соед инения. – Выключен возможно имеющийся сетевой выклю-

• Включить сетевой выключатель.RU – 815 –

Изделие не включается. – Неправильно выбрана установка сумеречного

• Заново отрегулировать установку сумеречного

– Сете вой выключатель ВЫКЛ.

• Настроить сетевой выключатель. – Предохранитель не включен или неисправен.

• Включить предохранитель.

• Заменить неисправный предохранитель. – Для минимизации помех быстрые движения игно- рируются или установлена слишком малая зона обнаружения или установлена не корректно.

• Проверить зону обнаружения и отрегулировать. – Источник света неисправен.

• Источник света не под лежит замене. Заменить изделие полностью. Изделие не выключается. – Постоянное движение в зоне обнаружения.

• Проверить зону обнаружения.

• При необходимости ограничить зону охвата или

Нежелательное включение изделия. – Изделие установлено не полностью стационарно.

• Зафиксировать изделие. – Движение было, однако, наблюдатель его не рас- познал (движение за стеной, движение небольшого объекта в непосредственной близости к светиль- нику и пр.)

• Проверить зону обнаружения.
