1. Σχετικά με αυτό το έγγραφο

– Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης. – Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

Προειδοποίηση ενώπιον κινδύνων! Προειδοποίηση ενώπιον κινδύνου λόγω

Προειδοποίηση ενώπιον κινδύνου λόγω

2. Γενικές υποδείξεις ασφάλειας

Κίνδυνος λόγω μη τήρησης των οδηγιών χρήσης! Οι παρούσες οδηγίες περιέχουν σημαντικές πληροφο- ρίες για τον ασφαλή χειρισμό της συσκευής. Επισημαί- νεται ιδιαίτερα η προσοχή σε δυνητικούς κινδύνους. Η μη τήρηση μπορεί να προκαλέσει θάνατο ή σοβαρούς τραυματισμούς.

• Διαβάζετε προσεκτικά τις οδηγίες.

• Ακολουθείτε τις υποδείξεις ασφαλείας.

• Φυλάσσετε σε προσβάσιμο μέρος. – Η χρήση ηλεκτρικού ρεύματος μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. Η επαφή ρευμα τοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο. – Η εργασία σε ηλεκτρική τάση πρέπει να εκτελείται από εξειδικευμένο προσωπικό.– 352 – Περιεχόμενα – Πρέπει να τηρούνται οι συνήθεις προδιαγραφές εγκατάστασης και οι όροι σύνδεσης που ισχύουν στην εκάστοτε χώρα (π.χ D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH:SEV 1000). – Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. – Οι επιδιορθώσεις επιτρέπονται μόνο από αρμόδιους

3. Περιγραφή συσκευής

Χρήση σύμφωνα με τους κανονισμούς – L40SC, L42SC – Φως LED με αισθητήρα ενεργοποίησης και ανιχνευτή

– Εγκατάσταση σε τοίχο. – Σε εσωτερικούς/εξωτερικούς χώρους. Χρήση σύμφωνα με τους κανονισμούς – L40C, L42C – Λαμπτήρας LED. – Εγκατάσταση σε τοίχο. – Σε εσωτερικούς/εξωτερικούς χώρους. Aρχή λειτουργίας – L 40 SC, L 42 SC – Ο αισθητήριος λαμπτήρας LED περιέχει έναν υπέ- ρυθρο ανιχνευτή κινήσεων και ρυθμίζεται μόνο μέσω Bluetooth. Aρχή λειτουργίας – L 40 C, L 42 C Οι εκδόσεις C μπορούν να δικτυωθούν μέσω Bluetooth με άλλους αισθητήρες, έτσι ώστε να εφαρμοστεί επέκτα- ση του εύρους ανίχνευσης. Μεταδίδουν περαιτέρω τα σήματα που λαμβάνουν (παρουσία και φωτεινότητα) μέσω Bluetooth. Ο έλεγχος πραγματοποιείται στον δικτυωμένο αισθητήρα με άλλες διεπαφές.GR – 353 – Περιεχόμενα Περιεχόμενο συσκευασίας

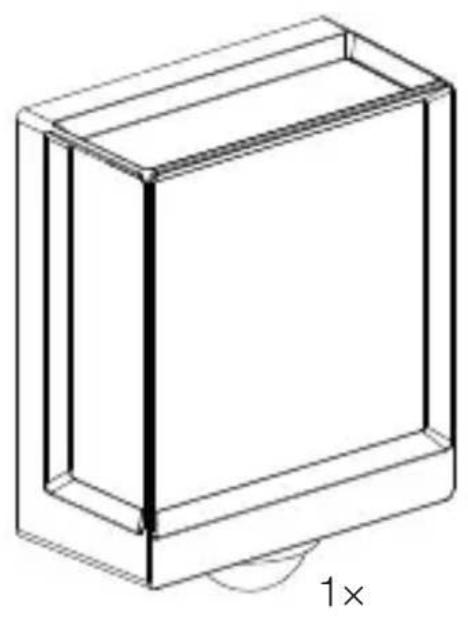

– 1 λαμπτήρας LED – 3 διαστάρια – 3 βύσματα – 3 βίδες – 1 φυλλάδιο δεδομένων ασφάλειας (A) – 1 οδηγός γρήγορης εκκίνησης (B)– 354 – Περιεχόμενα

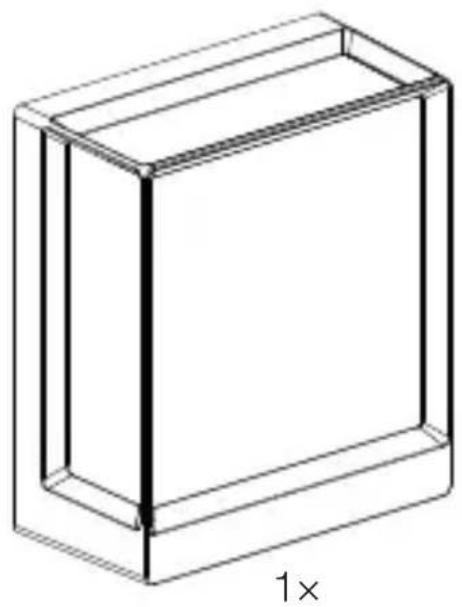

– 1 λαμπτήρας LED – 3 κλιπ κάλυψης – 3 διαστάρια – 3 βύσματα – 3 βίδες – 1 φυλλάδιο δεδομένων ασφάλειας (A) – 1 οδηγός γρήγορης εκκίνησης (B)GR – 355 – Περιεχόμενα Διαστάσεις προϊόντος

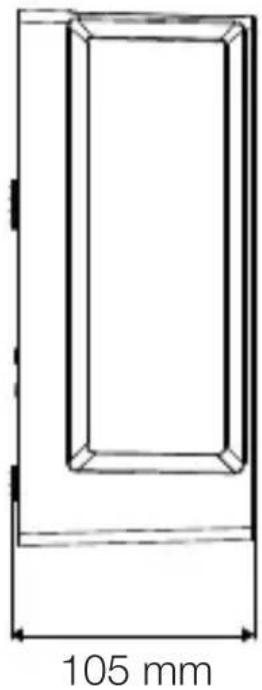

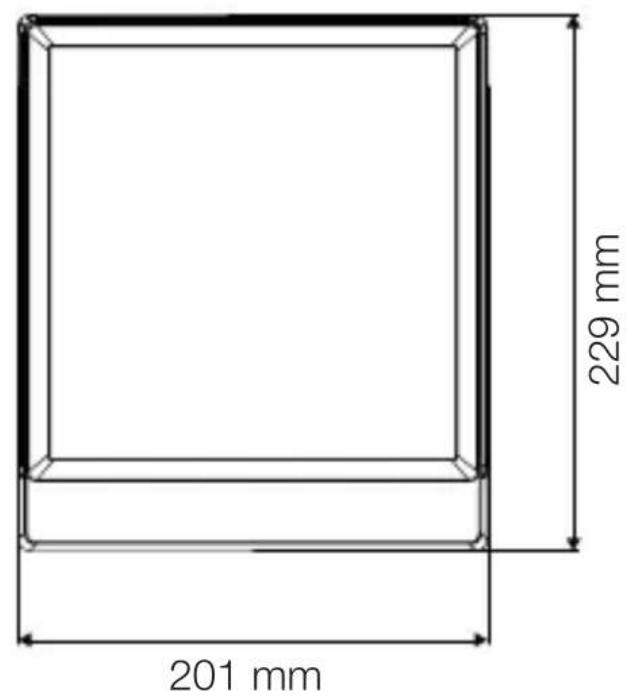

201 mm 229 mm 105 mm– 356 – Περιεχόμενα

131 mm 306 mm 105 mmGR – 357 – Περιεχόμενα Επισκόπηση συσκευής

A Ακροδέκτης σύνδεσης B λαμπτήρας– 358 – Περιεχόμενα

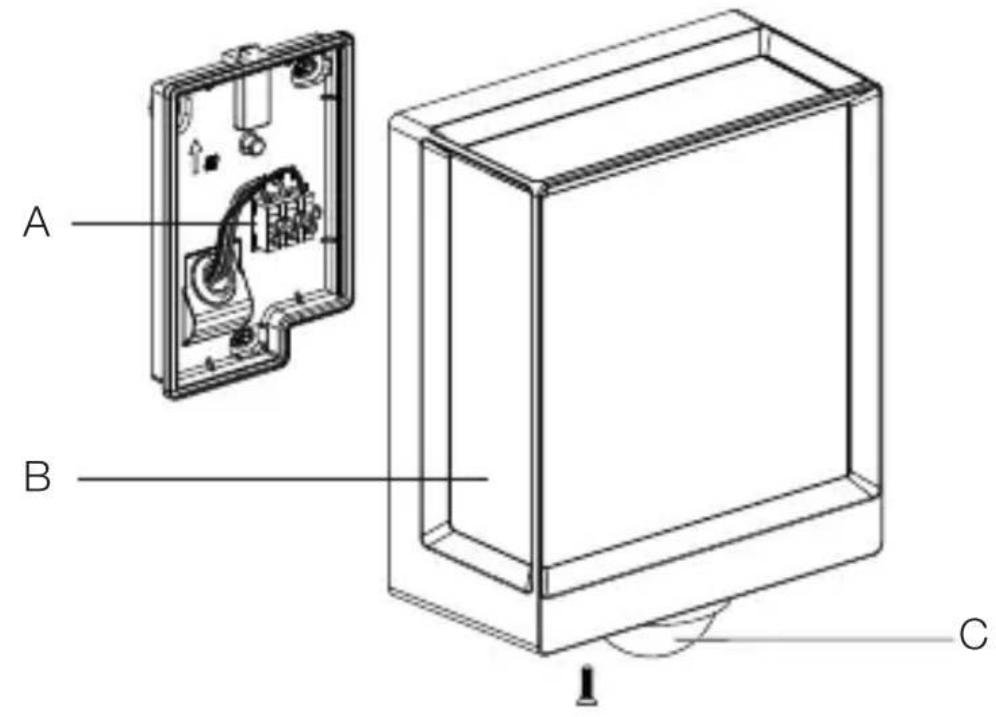

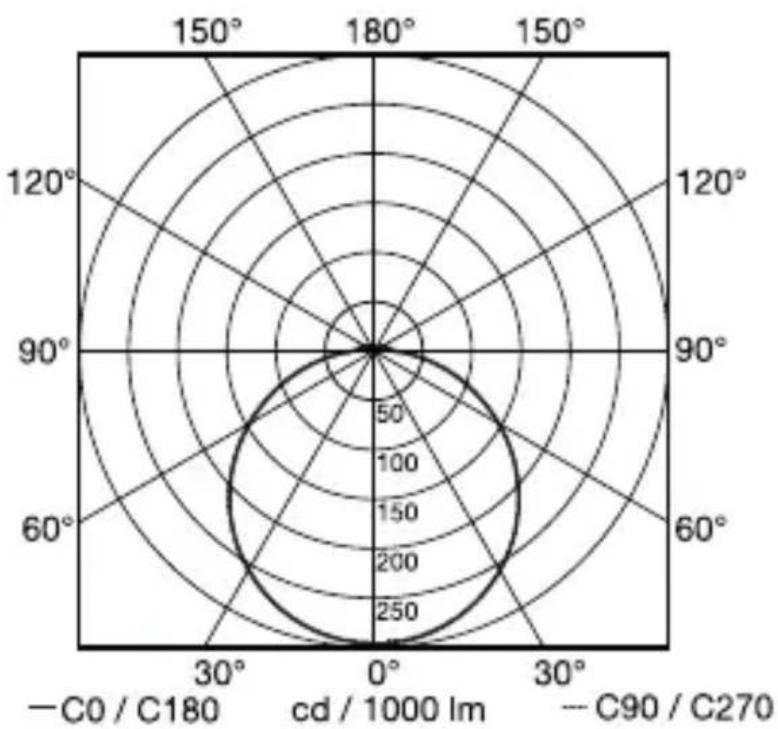

A Ακροδέκτης σύνδεσης B λαμπτήρας C Αισθητήρας Διάγραμμα διάχυσης φωτός

FGR – 359 – Περιεχόμενα

4. Ηλεκτρική σύνδεση

Διάγραμμα συνδεσμολογίας

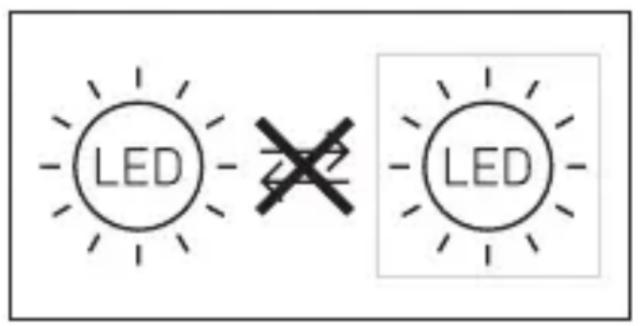

Το καλώδιο ρεύματος είναι ένα καλώδιο με 3 σύρματα L = Φάση (συνήθως μαύρο, καφέ ή γκρι) N = Ουδέτερος αγωγός (συνήθως μπλε) PE = Αγωγός γείωσης (πράσινο/κίτρινο) Η συσκευή μπορεί επίσης να συνδεθεί μετά από διακόπτη δικτύου, όταν διασφαλίζεται το γεγονός ότι ο διακόπτης δικτύου παραμένει σταθερά ενεργοποιημένος.– 360 – Περιεχόμενα Η πηγή φωτός αυτού του λαμπτήρα δεν είναι αντικαταστάσιμη, σε περίπτωση που πρέπει να αντικατα- σταθεί η πηγή φωτός (π.χ. με τη λήξη της διάρκειας ζωής της), πρέπει να αντικατασταθεί ολόκληρος ο λαμπτήρας.

Κίνδυνος λόγω ηλεκτρικού ρεύματος! Η επαφή ρευματοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

• Απενεργοποιείτε το ηλεκτρικό ρεύμα και διακόπτετε την τροφοδοσία τάσης.

• Ελέγχετε με δοκιμαστικό τάσης αν έχει διακοπεί η τροφοδοσία τάσης.

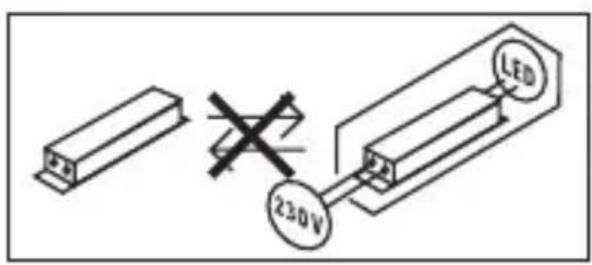

• Βεβαιωθείτε ότι η τροφοδοσία τάσης παραμένει διακεκομμένη. Κίνδυνος υλικών ζημιών! Η αντιστροφή των αγωγών σύνδεσης μπορεί να προκαλέ- σει βραχυκύκλωμα.

• Προσδιορίστε τους αγωγούς σύνδεσης.

• Συνδέστε σωστά τους αγωγούς σύνδεσης. Προετοιμασία εγκατάστασης

• Ελέγχετε όλα τα εξαρτήματα για τυχόν ζημιές. Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία του προϊόντος.GR – 361 – Περιεχόμενα

• Επιλέγετε κατάλληλο σημείο εγκατάστασης. – Λαμβάνετε υπόψη την εμβέλεια. – Λαμβάνετε υπόψη την ανίχνευση κίνησης. – Χωρίς κραδασμούς. – Εύρος ανίχνευσης απαλλαγμένο από εμπόδια. – Όχι σε περιοχές που παρουσιάζουν κίνδυνο έκρηξης. – Όχι επάνω σε εύφλεκτες επιφάνειες. – Μην κοιτάζετε στην πηγή φωτός από κοντινή από- σταση (<30cm). – Κρατάτε απόσταση τουλάχιστον 50cm από άλλους λαμπτήρες LED.

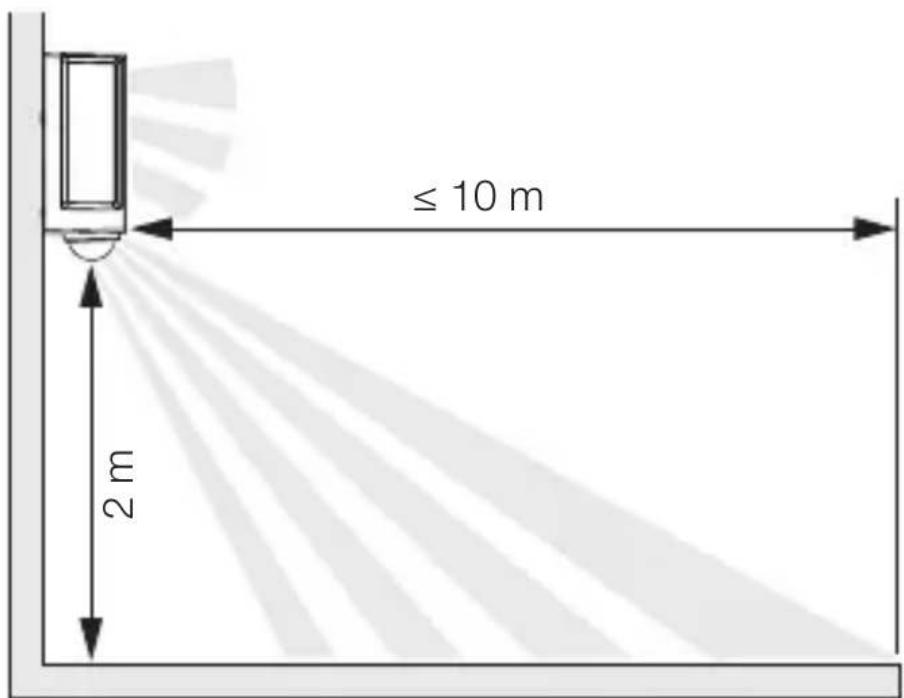

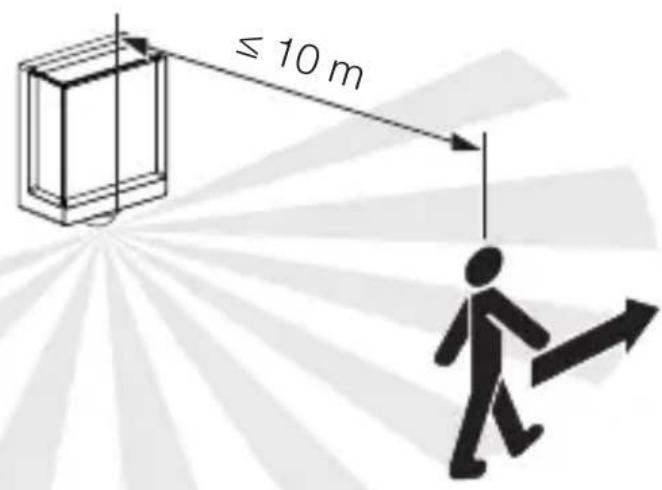

≤10 m 2m– 362 – Περιεχόμενα Ανίχνευση κινήσεων πλαγίως ως προς την κατεύθυνση

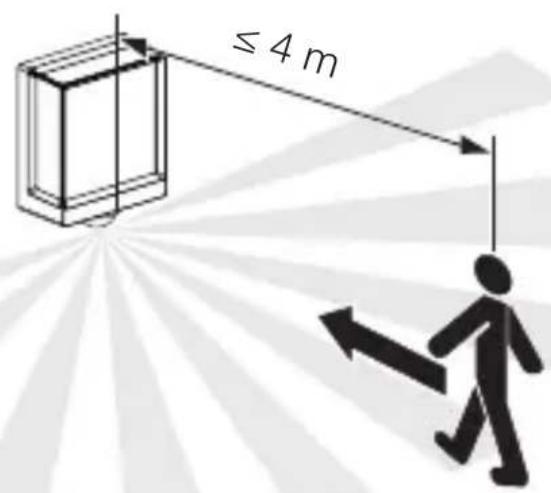

≤10 m Ανίχνευση κινήσεων στην κατεύθυνση κίνησης

≤4mGR – 363 – Περιεχόμενα Βήματα εγκατάστασης

• Ελέγχετε ότι η τροφοδοσία τάσης είναι απενεργοποι-

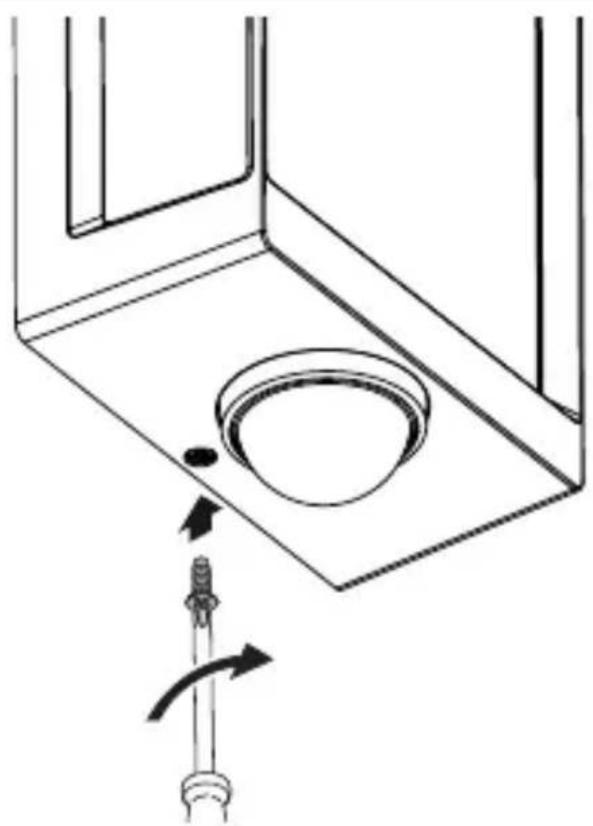

• Λύνετε τη βίδα ασφάλισης.

• Ξεβιδώστε το κάλυμμα. 5.5– 364 – Περιεχόμενα

• Σημαδεύετε τα σημεία για τρύπες.

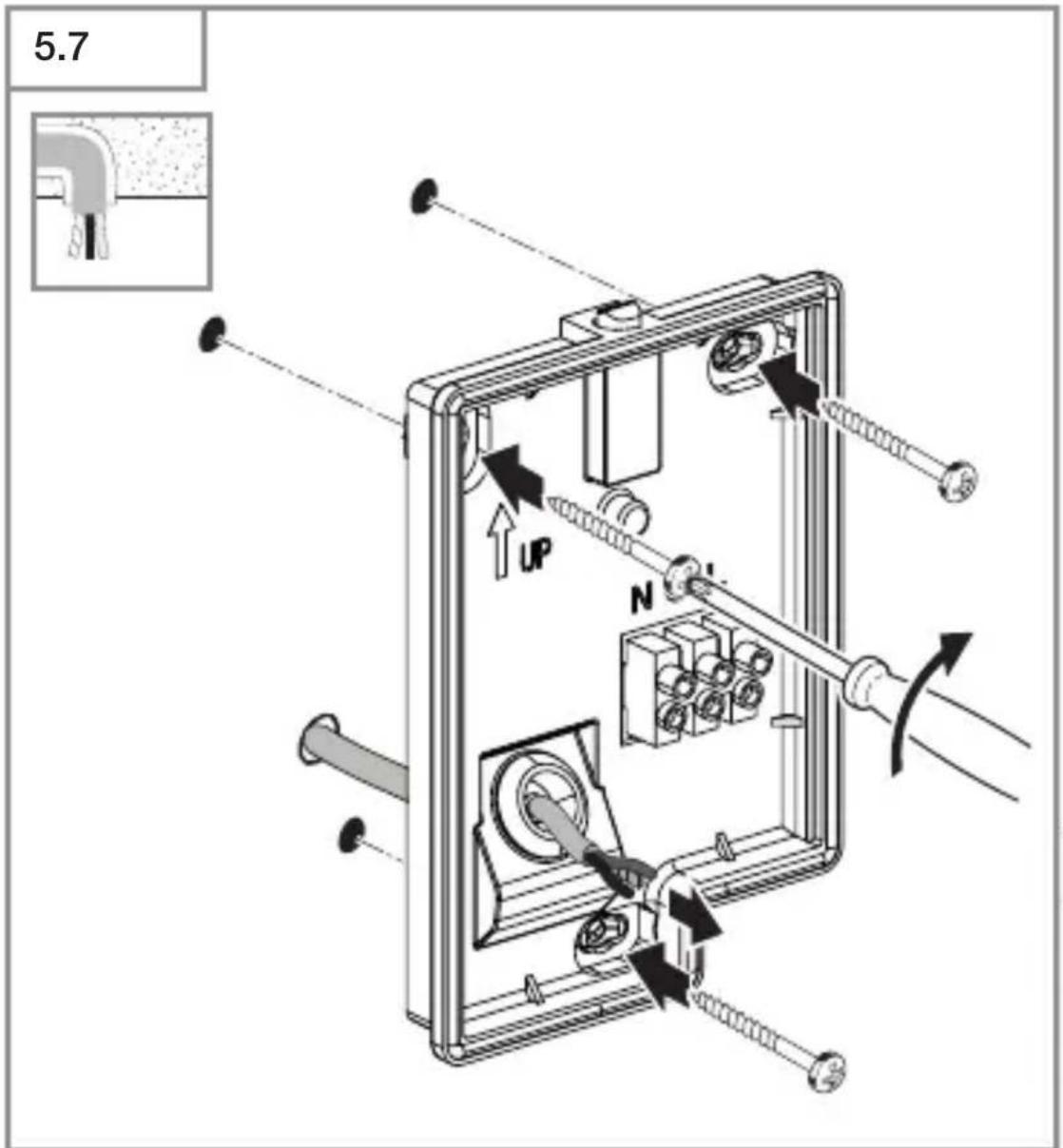

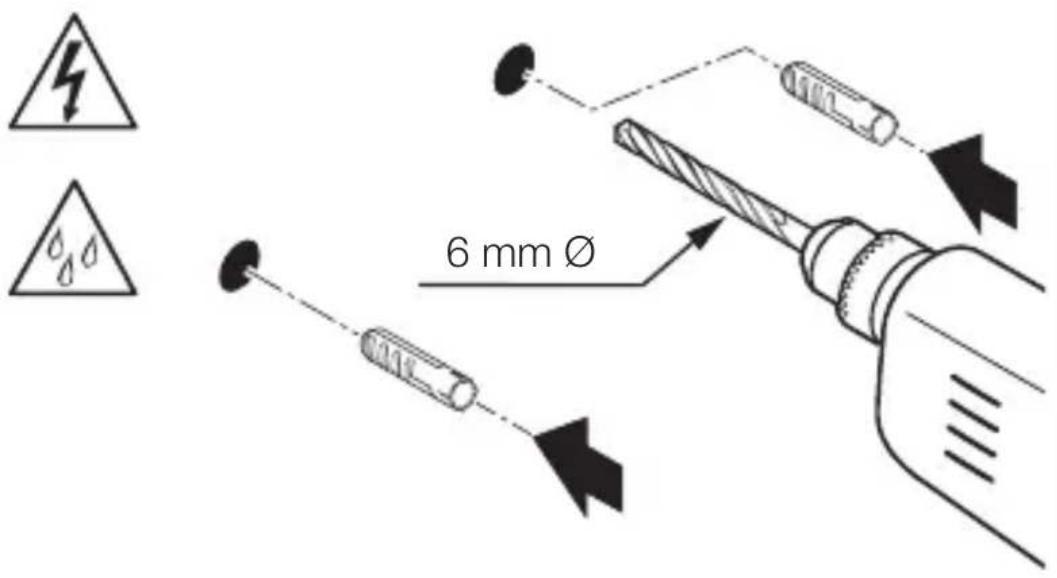

• Ανοίγετε τρύπες (Ø 6 mm) και τοποθετείτε ούπατ.GR – 365 – Περιεχόμενα

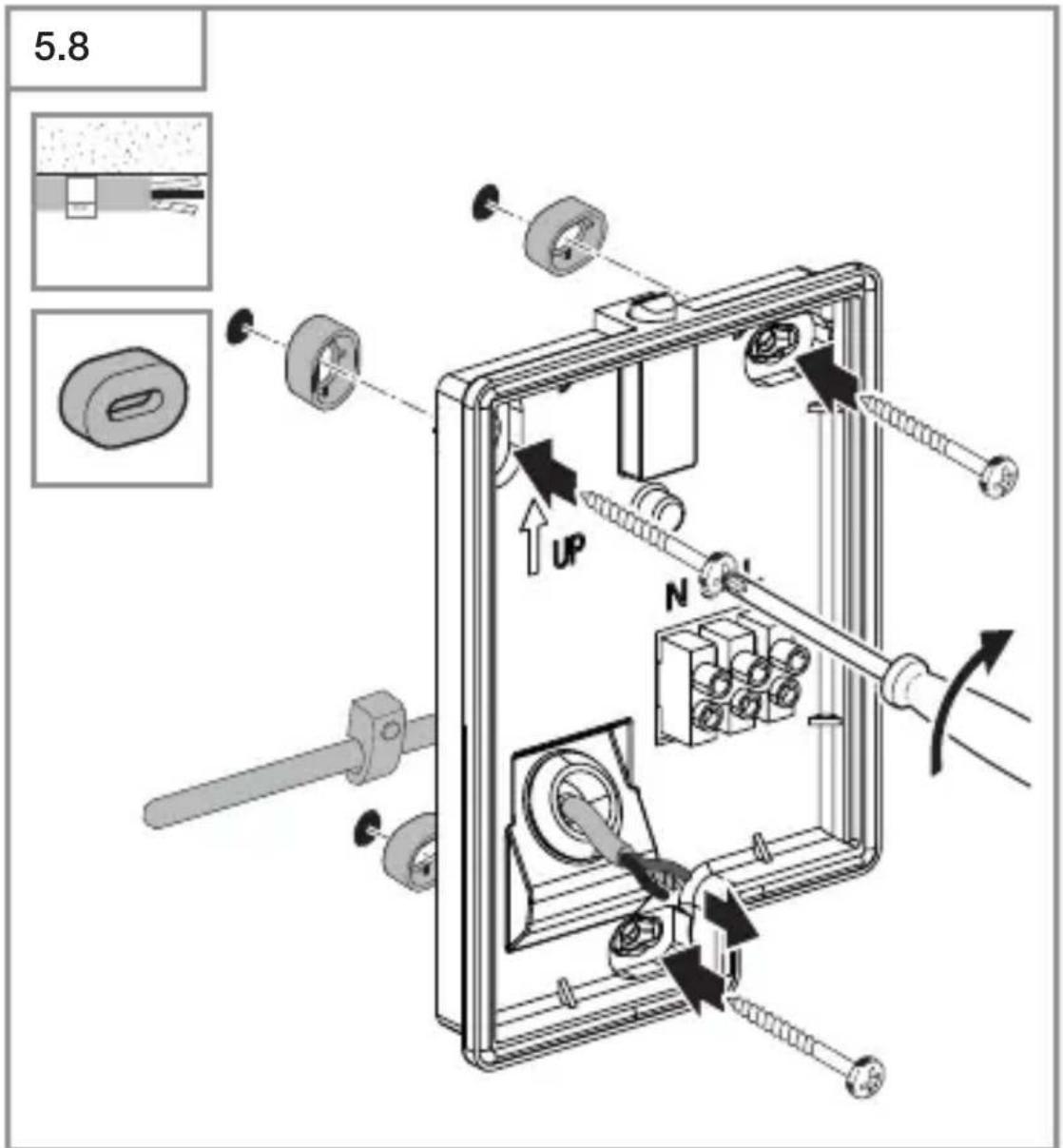

• Λαμπτήρας LED σε εγκατάσταση με ενδοτοίχιο αγωγό.– 366 – Περιεχόμενα

• Λαμπτήρας LED σε εγκατάσταση με εξωτοίχιο αγωγό.GR – 367 – Περιεχόμενα

• Συνδέετε τον αγωγό ρεύματος σύμφωνα με το σχέδιο συνδεσμολογίας. ➔ «4. Ηλεκτρική σύνδεση»– 368 – Περιεχόμενα

• Συναρμολογήστε λαμπτήρα στο στήριγμα τοίχου.

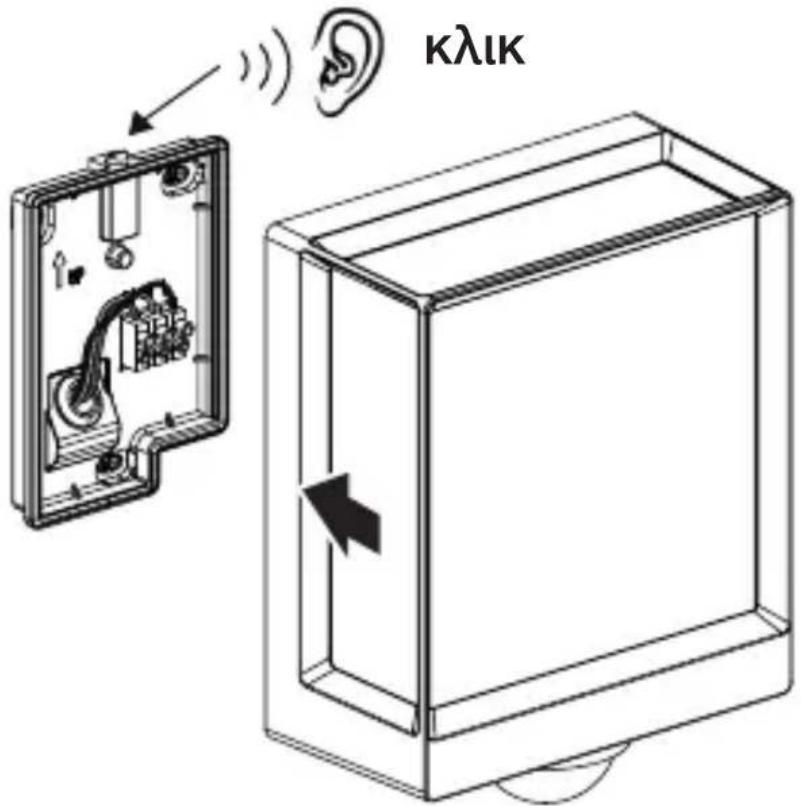

• Πιέζετε έως ότου ακουστεί χαρακτηριστικός ήχος κλικ.

• Βιδώνετε σφιχτά βίδα ασφάλισης.GR – 369 – Περιεχόμενα

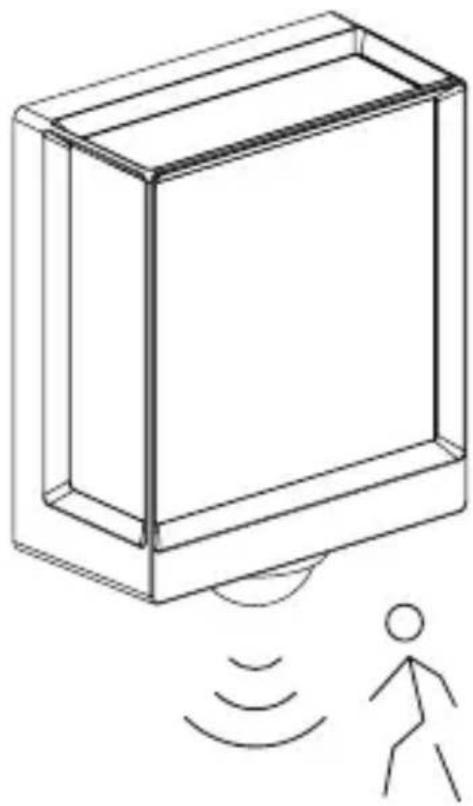

• Ενεργοποιείτε την τροφοδοσία ρεύματος.

• Πραγματοποιείτε τις ρυθμίσεις μέσω εφαρμογής (μόνο εκδόσεις SC). ➔ «6. Λειτουργία»

Οι λειτουργίες είναι ρυθμίσιμες για τις εκδόσεις SC. Για τις εκδόσεις C ισχύουν οι λειτουργίες μόνο σε συνδυασμό με προϊόν αισθητήρα Bluetooth. Η ρύθμιση των λειτουργιών πραγματοποιείται μέσω της εφαρμογής Steinel Connect App. Εφαρμογή Steinel Connect Για τη ρύθμιση του λαμπτήρα με Smartphone ή Tablet, πρέπει να κατεβάσετε το STEINEL Connect App από το δικό σας AppStore. Απαιτείται ένα smartphone ή tablet με δυνατότητα Bluetooth. Android iOS Οι ακόλουθες λειτουργίες είναι ρυθμίσιμες μέσω εφαρμο- γής Steinel Connect: – Ρύθμιση χρόνου. – Ρύθμιση εμβέλειας. – Ρύθμιση ευαισθησίας. – Λειτουργία βασικού φωτισμού. – Κεντρικό φως / Στάθμη βασικού φωτός ρυθμίσιμα. – Διευρυμένη ρύθμιση εμβέλειας. – Ομαδική δικτύωση. – Ρύθμιση ευαισθησίας μέσω Teach-In.GR – 373 – Περιεχόμενα

Πρέπει να διατηρείται ελάχιστη απόσταση 3m από το WLAN-Router και τα Access Point, προς αποφυγή ελατ- τωματικών λειτουργιών. Ρυθμίσεις εργοστασίου (κατάσταση παράδοσης) Εμβέλεια: μέγ. Ρύθμιση χρόνου κεντρικό φως: 10 δευτ. Ρύθμιση χρόνου βασικό φως: 1 λεπτό. Ρύθμιση ευαισθησίας: 2.000Lux Βασικό φως επίπεδο ρεοστατικής ρύθμισης: 50% Start-Up/διακοπή τάσης Σε περίπτωση διακοπής τάσης δικτύου, αποθηκεύονται οι ρυθμίσεις και η τρέχουσα κατάσταση λειτουργίας του λαμπτήρα LED. Όταν η τάση δικτύου συνδεθεί εκ νέου, οι εν λόγω παράμετροι επαναφέρονται. Ρύθμιση εμβέλειας (ευαισθησία) Με τον όρο εμβέλεια εννοείται η περίπου κυκλική διάμε- τρος στο δάπεδο, η οποία προκύπτει ως όριο ανίχνευσης κατά την εγκατάσταση σε ύψος 2 m. – Ρύθμιση σε μέγιστο = μέγιστη εμβέλεια (10 m) – Ρύθμιση σε ελάχιστο = ελάχ. εμβέλεια (1 m) Ρύθμιση χρόνου Ο χρόνος (καθυστέρηση απενεργοποίησης) μπορεί να ρυθμιστεί αδιαβάθμητα από περίπου 10δευτερόλεπτα έως το μέγιστο 60λεπτά. Κάθε ανιχνευμένη κίνηση ενερ- γοποιεί εκ νέου το φως.

Μετά από κάθε απενεργοποίηση της συσκευής, για περ. 1δευτερόλεπτο δεν είναι δυνατή η εκ νέου ανίχνευση κίνησης. Τέλος, η συσκευή μπορεί να ανιχνεύσει κίνηση

Κατά τη ρύθμιση των ορίων κάλυψης και για το τεστ λει- τουργίας προτείνεται η ρύθμιση του βραχύτερου χρόνου.– 374 – Περιεχόμενα Ρύθμιση ευαισθησίας Η φωτεινότητα απόκρισης (λυκόφως) μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 2-2.000Lux. = Λειτουργία φωτός ημέρας (ανεξάρτητα από φωτει-

= Λειτουργία λυκόφωτος (περ. 2Lux) Κατά τη ρύθμιση των ορίων ανίχνευσης και για το τεστ λειτουργίας σε φως ημέρας πρέπει ο ρυθμιστής να είναι

Η φωτεινότητα του βασικού φωτός μπορεί να ρυθμιστεί αδιαβάθμητα μεταξύ 10% και 100%. Η διάρκεια του βασικού φωτός μπορεί να ρυθμιστεί αδιαβάθμητα μεταξύ 10 δευτερολέπτων και 60 λεπτών ή για όλη τη νύχτα. Κεντρικό φως Η φωτεινότητα του κεντρικού φωτός μπορεί να ρυθμιστεί μεταξύ 10% και 100%. Ομαδοποίηση Υπάρχει η δυνατότητα λειτουργίας της συσκευής ως μεμονωμένου λαμπτήρα ή της σύνδεσης πολλαπλών λα- μπτήρων μέσω ασύρματης επικοινωνίας σε ομάδες. Όλοι οι λαμπτήρες που ανήκουν σε μία ομάδα, αντιδρούν σύμ- φωνα με τις παραμέτρους ομάδας που έχουν ρυθμιστεί στην εφαρμογή Steinel Connect App. Η εμβέλεια μπορεί να ρυθμιστεί εξατομικευμένα για όλα τα μέλη της ομάδας. Fade time Κατά την ενεργοποίηση αυξάνεται σταθερά η ένταση φωτός έως και 100% (fade in). Κατά την απενεργοποίηση μειώνεται σταθερά η φωτεινότητα έως και 0% (fade out). Οι χρόνοι Fade-in και Fade-out είναι ρυθμίσιμοι.GR – 375 – Περιεχόμενα Λειτουργία εγγύτητας Η λειτουργία εγγύτητας μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί μέσω Steinel Connect App. Έτσι κατατάσσονται οι ομάδες εγγύτητας της ενεργούς ομάδας λαμπτήρων. Η ομάδα υπακούει σε σημάδια ενεργοποίησης της καταταγμένης ομάδας εγγύτητας και μεταβαίνει ανάλογα με τις ρυθμίσεις σε κεντρικό φως ή σε βασικό φως.

7. Συντήρηση και Φροντίδα

Η συσκευή δεν χρειάζεται συντήρηση. Κίνδυνος λόγω ηλεκτρικού ρεύματος! Η επαφή του νερού με ρευματοφόρα εξαρτήματα μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

• Καθαρίστε τη συσκευή σε στεγνή κατάσταση. Κίνδυνος υλικών ζημιών! Η χρήση λανθασμένου απορρυπαντικού μπορεί να προκα- λέσει ζημιά στη συσκευή.

• Καθαρίστε τη συσκευή με ένα ελαφρά νοτισμένο πανί χωρίς απορρυπαντικό. Σημαντικό: Η συσκευή λειτουργίας δεν μπορεί να αντικα- τασταθεί.– 376 – Περιεχόμενα

Οι ηλεκτρικές συσκευές, τα εξαρτήματα και οι συσκευα- σίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα! Μόνο για χώρες ΕΕ: Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

9. Δήλωση συμμόρφωσης

Η εταιρεία STEINEL GmbH δηλώνει ότι ο τύπος ραδιοσυ- στήματος L 40 SC/C και L 42 SC/C ανταποκρίνεται στην Οδηγία 2014/53/EE. Το πλήρες κείμενο της Δήλωσης Συμμόρφωσης της ΕΕ είναι διαθέσιμο στην ακόλουθη διεύθυνση Διαδικτύου: www.steinel.deGR – 377 –Περιεχόμενα

10. Εγγύηση κατασκευαστή

Εγγύηση κατασκευαστή STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, ΓερμανίαΑυτό το προϊόν STEINEL κατασκευάστηκε με μέγιστη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και κατόπιν υποβλήθηκε σε δειγματοληπτι-κό έλεγχο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση για απρόσκοπτη κατάσταση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36 μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδιορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητική απαίτηση εκπληρώνεται με επισκευή ή αντικα-τάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή. Η εγγυητική απαίτηση εκπίπτει για βλάβες σε φθειρόμενα εξαρτήματα όπως επίσης για βλάβες και ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα αποκλείονται. Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμολο-γημένη μορφή με σύντομη περιγραφή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις. Σέρβις: Επισκευές μετά την πάροδο του χρόνου εγγύησης ή επισκευές ελαττωμάτων χωρίς εγγυητική απαίτηση εκτελούνται από το σέρβις του εργοστασίου μας. Σας πα-ρακαλούμε να αποστείλετε το προϊόν καλά συσκευασμένο στην πλησιέστερη υπηρεσία σέρβις. ΚΑΤΑΣΚΕΥΑΣΤΗ

ΕΓΓΥΗΣΗ– 378 – Περιεχόμενα

11. Tεχνικά δεδομένα

– Διαστάσεις (Υ x Π x Β) L40 C: 229x201x105 mm L40 SC: 261x201x105 mm L42 C: 274x131x105 mm L42 SC: 306x131x105 mm – Τάση τροφοδοσίας: 220 – 240V, 50/60Hz – Κατανάλωση ισχύος (P

L40 SC: 0,42W L42 SC: 0,43W – Φωτεινή ροή (360°) L40 C: 987lm L40 SC: 1.057lm L42 C: 990lm L42 SC: 1.010lm – Βαθμός απόδοσης L40 C: 76,5lm/W L40 SC: 81,9lm L42 C: 78,6lm L42 SC: 77,7lm – Θερμοκρασία χρώματος: 3.000K (θερμό λευκό) – Δείκτης χρωματικής απόδοσης: R

=82 – Μέση διάρκεια ζωής μέτρησης: L70B50 σε 25°C: >60.000 ώρες – Χρωματική συνέπειαSDCM: Εισαγόμενη τιμή: 6GR – 379 – Περιεχόμενα – Κατανομή φωτεινής έντασης: J I H G 30 min+

– Γωνία ανίχνευσης L40, L42 SC: 180° – Ισχύς εκπομπής: περ. 1mW – Εμβέλεια L40, L42 SC: max. 10 m – Ρύθμιση χρόνου L40, L42 SC: 10s – 60min – Ρύθμιση ευαισθησίας L40, L42 SC: 2 – 2.000Lux – Κατηγορία προστασίας: IP54 – Κλάση προστασίας: I – Θερμοκρασία περιβάλλοντος: -20έως +40°C Αυτό το προϊόν περιέχει πηγή φωτός κατηγορίας ενεργεια- κής απόδοσης: – L40 C: «F» – L40 SC: «E» – L42 C: «E» – L42 SC: «F»

12. Αποκατάσταση βλάβης

Συσκευή χωρίς τάση – Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

• Ενεργοποιήστε την ασφάλεια.

• Αντικαταστήστε την ελαττωματική ασφάλεια. – Διακόπηκε το κύκλωμα.

• Ελέγξτε το κύκλωμα με δοκιμαστικό τάσης. – Βραχυκύκλωμα στο δίκτυο τροφοδοσίας.

• Ελέγξτε τις συνδέσεις. – Ενδεχομένως διακόπτης δικτόυ εκτός.

• Ενεργοποιήστε τον διακόπτη δικτύου.– 380 – Περιεχόμενα Η συσκευή δεν ενεργοποιείται. – Λανθασμένη επιλογή ρύθμισης ορίου ευαισθησίας.

• Ρυθμίστε εκ νέου τη ρύθμιση ευαισθησίας. – Διακόπτης δικτύου ΕΚΤΟΣ.

• Ρυθμίστε τον διακόπτη δικτύου. – Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

• Ενεργοποιήστε την ασφάλεια.

• Αντικαταστήστε την ελαττωματική ασφάλεια. – Οι γρήγορες κινήσεις καταπιέζονται για μείωση παρα- σίτων ή έγινε πολύ μικρή ή εσφαλμένη ρύθμιση ορίων

• Ελέγχετε και ρυθμίζετε το εύρος ανίχνευσης. – Πηγή φωτός ελαττωματική.

• Η πηγή φωτός δεν μπορεί να αλλαχθεί. Αντικατα- στήστε πλήρως τη συσκευή. Η συσκευή δεν απενεργοποιείται. – Συνεχής κίνηση στην περιοχή ανίχνευσης.

• Ελέγξτε το εύρος ανίχνευσης.

• Εάν είναι απαραίτητο, περιορίστε ή αλλάξτε το εύρος ανίχνευσης. Η συσκευή ενεργοποιείται ανεπιθύμητα. – Ασταθής εγκατάσταση συσκευής.

• Εγκαταστήστε σταθερά τη συσκευή. – Υπήρξε κίνηση, αλλά δεν έγινε αντιληπτή από τον παρατηρητή (κίνηση πίσω από τοίχο, κίνηση μικρού αντικειμένου στο άμεσο περιβάλλον του λαμπτήρα

• Ελέγχετε τα όρια ανίχνευσης.

• Εάν είναι απαραίτητο, περιορίστε ή αλλάξτε το εύρος ανίχνευσης.TR İçerik
