BRUKSANVISNING L 40 SC STEINEL

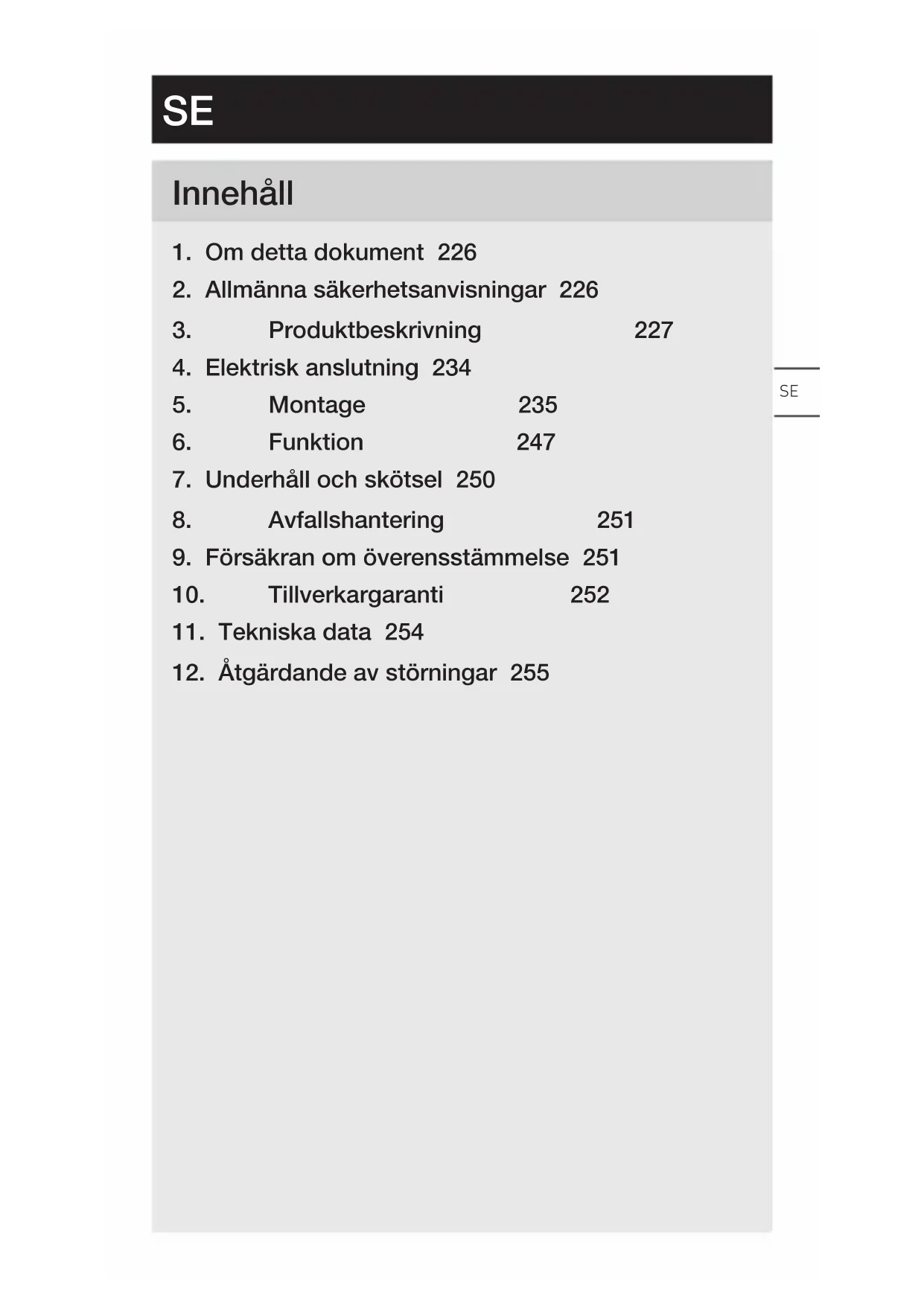

1. Om detta dokument 226
2. Allmänna säkerhetsanvisningar 226
3. Produktbeskrivning 227
4. Elektrisk anslutning 234
5. Montage 235
6. Funktion 247
7. Underhåll och skötsel 250
8. Avfallshantering 251
9. Försäkran om överensstämmelse 251
10. Tillverkargaranti 252
11. Tekniska data 254
12. Åtgärdande av störningar 255

1. Om detta dokument

– Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke.
- Ändringar som görs p.g.a. den tekniska utvecklingen, förbehålles.

Varning för fara!

Varning för fara genom elektrisk ström!

Varning för fara p.g.a. vatten!

2. Allmänna säkerhetsanvisningar

Fara om bruksanvisningen inte följs!

Bruksanvisningen innehåller viktig information för en säker hantering av apparaten. Särskild uppmärksamhet riktas mot eventuella faror. Om bruksanvisningen inte följs kan det leda till dödsfall eller allvarliga personskador.

• Läs noga igenom bruksanvisningen.
  • Följ säkerhetsanvisningarna.

• Förvara den tillgängligt.

• Hantering av elektrisk ström kan leda till farliga situationer. Kontakt med strömförande delar kan medföra elektrisk chock, brännsår eller leda till döden.

• Arbeten på nätspänningen får endast genomföras av kvalificerad yrkespersonal.
• Installationsföreskrifter och anslutningskrav som gäller i respektive land ska iakttas (t.ex. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

– Använd endast originalreservdelar.
– Reparationer får endast genomföras av professionella företag.

3. Produktbeskrivning

Avsedd användning – L 40 SC, L 42 SC

– Sensorkopplat LED-ljus med rörelsevakt.
- Väggmontage.
- Inom- och utomhus.

Avsedd användning – L 40 C, L 42 C

• LED-armatur.
• Väggmontage.
• Inom- och utomhus.

– Sensor-LED-armaturen har en infraröd rörelsevakt och kan bara ställas in via Bluetooth.

C-varianterna kan sammankopplas med andra sensorer via Bluetooth för att utöka bevakningsområdet. De sänder de registrerade signalerna vidare (närvaro och ljusstyrka) via Bluetooth. Styrningen sker i den sammankopplade sensorn med ett annat gränssnitt.

Leveransomfattning

3.1 L 40 C, L 42 C

• 1 LED-armatur
• 3 distanshållare
• 3 väggpluggar
• 3 skruvar
• 1 säkerhetsdatablad (A)
• 1 quick-start guide (B)

3.2 L 40 SC, L 42 SC

• 1 LED-armatur
• 3 täckclips
• 3 distanshållare
• 3 väggpluggar
• 3 skruvar
• 1 säkerhetsdatablad (A)
• 1 quick-start guide (B)

Mått

3.3 L 40 C

201 mm 229 mm

Översikt över enheter

3.7 L 40 C, L 42 C

A B

A Anslutningsplint
B Armatur

3.8 L 40 SC, L 42 SC

A B C

SE

A Anslutningsplint
B Armatur
C Sensor

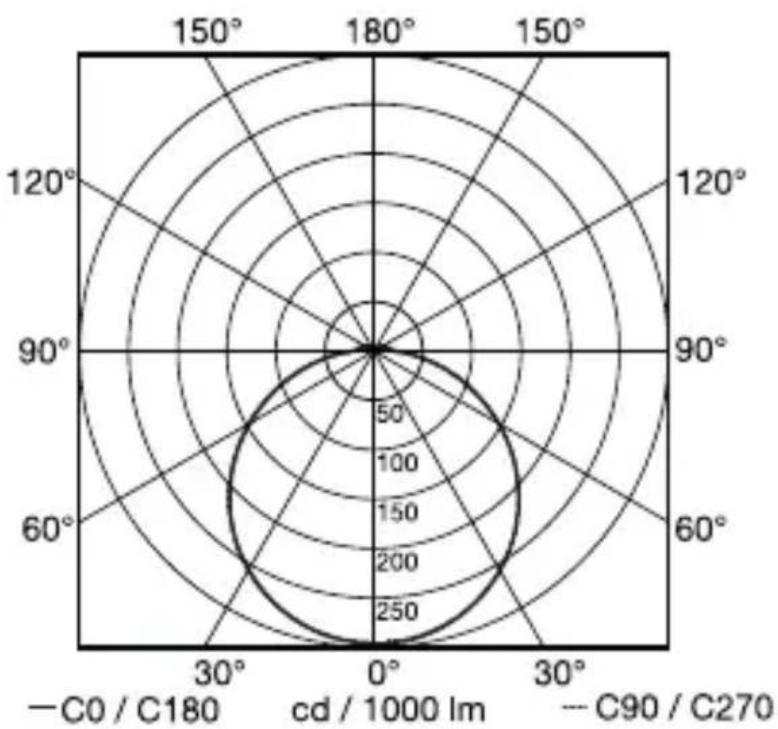

Ljusfördelningskurva

3.9

4. Elektrisk anslutning

Kopplingsschema

4.1

Nätanslutningsledningen är en 3-ledarkabel

PE = Skyddsledare (grön / gul)

Armaturen kan även anslutas elektriskt efter en nätbrytare, om det är säkert, att nätbrytaren är ständigt tillkopplad.

Armaturens ljuskälla kan inte bytas ut; om ljuskällan ändå måste bytas ut (t.ex. när den är uttjänt), så måste hela armaturen bytas ut.

LED LED

5. Montage

Fara p.g.a. elektrisk ström!

Kontakt med strömförande delar kan medföra elektrisk chock, brännsår eller döden.

• Slå ifrån strömmen och avbryt spänningsförsörjningen.
• Kontrollera med spänningsprovare att alla ledningar är spänningsfria.
• Se till att spänningen inte kan slås till igen.

Risk för materiella skador!

En förväxling av anslutningarna kan leda till kortslutning.

• Identifiera anslutningsledningarna.
- Sammankoppla anslutningsledningarna korrekt.

Montageförberedelser

- Kontrollera samtliga delar med avseende på skador. Är produkten skadad får den inte tas i bruk.

• Välj en lämplig monteringsplats.

-Med hänsyn till räckvidden.

-Med hänsyn till rörelsedetekteringen.

-Vibrationsfritt.

-Bevakningsområde utan hinder.

-Inte i explosionsfarliga miljöer.

-Inte på lättantändliga underlag.

-Se inte in i ljuskällan på nära håll (< 30 cm).

-Avständ minst 50 cm från andra LED-armaturer.

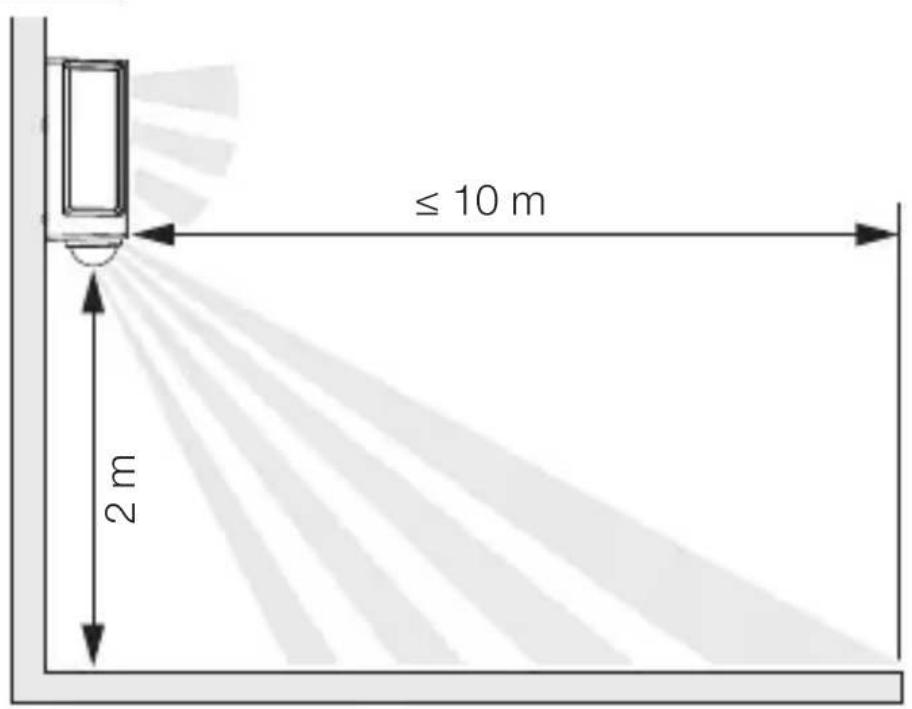

Räckvidd

5.1

Rörelseregistrering sidledes mot gåriktningen

5.2

≤ 10 m

SE

Rörelseregistrering i gåriktning

5.3

≤ 4 m

Montageordning

5.4

• Kontrollera att spänningen är frånslagen.
• Lossa lässkruven.
• Skruva av skyddet.

5.5

- Borra hål (∅ 6 mm) och sätt i pluggar.

5.7 UP N

• Anslut armaturen till väggfästet.
• Tryck tills du hör ett klick.

5.11

• Slå till spänningen.
• Gör inställningarna med appen (bara SC-variant).

→"6. Funktion"

5.13 L 40 SC, L 42 SC

Funktionerna kan ställas in för SC varianterna. För C-varianterna gäller funktionerna bara i kombination med en Bluetooth sensorprodukt.

Inställningen av funktionerna sker via Steinel Connect appen.

Steinel Connect app

För att konfigurera armaturen med smarttelefon eller surfplatta måste STEINEL Connect appen laddas ner från AppStore. Det krävs en Bluetooth-förberedd smarttelefon eller surfplatta.

Android iOS

Funktioner som kan ställas in med Steinel Connect appen:

• Efterlystid.
• Inställning av räckvidden.
• Skymningsinställning.
• Grundljusfunktion.
• Normalljus- / grundljusnivå inställbar.
  – Utökad inställning av räckvidden.
• Gruppstyrning.
• Skymningsinställning via teach-in.

Anmärkning:

Minst 3 m avstånd måste hållas till WLAN-routern och till Access Points, för att kunna utesluta felfunktioner.

Fabriksinställningar (leveranstillständ)

Räckvidd:

max.

Efterlystid normaljus: 10 sek.

Efterlystid grundljus: 1 min.

Skymningsinställning:

2.000 lux

Grundljus dimnivå: 50 %

Start-Up / spänningsavbrott

När nätspänningen bryts sparas inställningarna och

LED-armaturens aktuella drifttillständ. När nätspänningen återkommer återställs dessa.

Inställning av räckvidden (känslighet)

Med räckvidd menas det cirkelformade område på golvet som utgör bevakningsområdet vid en montering på 2 m höjd.

- inställning på max. = max. räckvidd (10 m)

- inställning på min. = min. räckvidd (1 m)

Efterlystid

Tiden (inkopplingsfördröjning) kan ställas in steglöst från ca 10 sekunder till max. 60 minuter. Varje uppfattad rörelse tänder ljuset på nytt.

Anmärkning:

Efter varje gång som armaturen har släckts avbryts rörelsebevakningen i ca 1 sekund. Därefter kan armaturen tändas igen vid rörelse.

För justeringen av bevakningsområdet och för funktions- testet, rekommenderas att ställa in den kortaste tiden.

Skymningsinställning

Reaktionsnivån (skymning) kan ställas in steglöst från ca 2 – 2.000 lux

= Dagsljusdrift (oberoende av omgivningsljuset)

= Skymningsdrift (ca 2 lux)

För inställningen av bevakningsområdet och för funktions- testet i dagsljus, måste ställskruven stå på

Grundljus

Grundljusets ljusnivå kan ställas in mellan 10 % och 100 %.

Grundljusets efterlystid kan ställas in steglöst mellan 10 sekunder och 60 minuter eller för hela natten.

Normalljus

Normaljusets ljusnivå kan ställas in mellan 10 % och 100 %.

Gruppering

Armaturen kan användas som enskild armatur eller flera armaturer kan sammankopplas i grupper via radiostyrd kommunikation. Alla armaturer som är tilldelade en grupp, agerar enligt de i Steinel Connect appen inställda grupparametrarna. Räckvidden kan individuellt ställas in för varje gruppdeltagare.

Fade time

När ljuset tänds ökar ljusstyrkan konstant upp till 100 % (fade in). När ljuset släcks minskar ljuset konstant till 0 % (fade out). Fade-in- och fade-out-tider kan väljas.

Grannfunktion

Via Steinel Connect App kan grannfunktionen aktiveras resp. avaktiveras.

Härvid tilldelas granngrupperna aktiv armaturgrupp. Gruppen reagerar på inkopplingssignaler från tilldelad granngrupp och antingen tänds då normaljuset eller grundljuset, beroende på inställning.

7. Underhåll och skötsel

Apparaten är underhållsfri.

Fara p.g.a. elektrisk ström!

Om vatten kommer i kontakt med strömförande delar kan det medföra elektrisk chock, brännskador eller dödsfall.

- Rengör bara apparaten när den är torr.

Risk för materiella skador!

Felaktiga rengöringsmedel kan orsaka skador på appa- raten.

- Rengör den med en lätt fuktad trasa utan rengöringsmedel.

Viktigt: Driftsenheten kan inte bytas ut.

230V LED

8. Avfallshantering

Elapparater, tillbehör och förpackningar måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater samlas separat och lämnas in till miljövänlig återvinning.

9. Försäkran om överensstämmelse

Härmed förklarar STEINEL GmbH att radioanläggningstyp L 40 SC/C och L 42 SC/C motsvarar direktivet 2014/53/EU.

Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande internetadress: www.stinel.de

10. Tillverkargaranti

Tillverkargaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Alla produkter från STEINEL uppfyller högsta kvalitetsanspråk. Av den anledningen tillhandahåller vi som tillverkare dig som slutkund gärna en garanti enligt nedanstående villkor:

Garantin omfattar frihet från brister, som bevisligen beror på ett material- eller tillverkningsfel och omgående meddelas oss efter att det konstaterats och inom garantitiden. Garantin gäller för samtliga STEINEL-produkter som köps och används i Tyskland, uteslutande STEINEL Professional-produkterna.

Du kan välja, om vi ska fullgöra garantin genom en gratis reparation, gratis utbyte (evtl. genom en lik- eller mervär-dig, nyare modell) eller genom ett tillgodohavande.

Garantitiden för den STEINEL-produkt som du köpt är 3 år (för produkter från XLED home-serien 5 år) alltid från produktens inköpsdatum.

Vi åtar oss transportkostnaderna för retursändningen men inte transportriskerna.

Garantirättigheter, kostnadsfrihet

De tjänster som beskrivs här gäller utöver de lagliga garantianspråken - inklusive särskilda skyddsbestämmelser för konsumenterna - och begränsar eller ersätter inte dessa. Att utöva sina lagliga rättigheter vid brister är kostnadsfritt.

Undantaget från garantin

Uttryckligen undantagna från denna garanti är alla utbytbara ljuskällor. Därutöver bortfaller garantin:

– vid normal förslitning p.g.a. användning eller annan naturlig förslitning på produktdelar eller brister på STE-INEL-produkten, som beror på normal förslitning p.g.a. användning eller annan naturlig förslitning,
– vid användning av produkten för ändamål den inte är avsedd för eller vid osakkunnig användning eller om bruksanvisningen ignoreras,

– om till- och ombyggnader resp. andra modifikationer på produkten genomförts egenmäktigt eller om brister kan hänföras till att tillbehörs-, kompletterings- eller reservdelar inte är STEINEL originaldelar,
– om underhåll och skötsel av produkten inte motsvarat bruksanvisningen,
– om montering och installation inte utförts enligt installationsbestämmelserna från STEINEL,
– vid transportskador eller -förluster.

Tysk lags giltighet

Tysk lagstiftning gäller och undantaget är överenskommelsen med Förenta Nationerna om avtal för den internationella varuhandeln (CISG).

Göra gällande

Om du vill ta din garanti i anspråk, så skickar du den fullständig tillsammans med originalkvittot, där köpedatum och produktbeteckning måste framgå, till din återförsäljare eller direkt till oss, Karl H Ström AB, Verktygsvägen 4, SE-55302 Jönköping. Därför rekommenderar vi att du sparar kvittot väl tills garantitiden har gått ut.

11. Tekniska data

- Mått (H x B x D)

L 40 C: 229 x 201 x 105 mm

L 40 SC: 261 x 201 x 105 mm

L 42 C: 274 x 131 x 105 mm

L 42 SC: 306 x 131 x 105 mm

- Matarspänning: 220 - 240 V, 50/60 Hz

-Färgåtergivningsindex: R_a = 82

- Medellång livslängd för beräkningen:

L70B50 vid 25 °C: > 60.000 tim.

– Färgkonsistens SDCM: Startvärde: 6

– Ljusintensitetsfördelning:

150° 180° 190° 90° 100° 90° 60° 30° 20° - 0.0 / 0.150 mm - 0.0 / 0.150 mm

• Bevakningsvinkel L 40, L 42 SC: 180^
• Sändeffekt: ca 1 mW
  – Räckvidd L 40, L 42 SC: max. 10 m
• Efterlystid L 40, L 42 SC: 10 s–60 min
• Skymningsinställning L 40, L 42 SC: 2 - 2.000 lux
• Skyddsklass: IP54
• Isolationsklass: /
• Omgivningstemperatur: -20 till +40 °C

Denna produkt har en ljuskälla i energieffektklass:

12. Åtgärdande av störningar

Apparaten utan spänning

– Säkringen inte påslagen eller defekt.
- Tillkoppla säkringen.
- Byt ut den defekta säkringen.
- Avbrott i kabel.
- Kontrollera kabeln med spänningsprovare.
- Kortslutning i nätanslutningen.
• Kontrollera anslutningarna.
– Eventuellt befintlig nätströmbrytare FRÅN
- Slå till strömbrytaren.

Armaturen tänds inte.

– Felaktig skymningsinställning.

- Ställ in skymningsinställningen på nytt.

– Nätströmbrytare FRÅN.

- Ställ in nätströmbrytaren.

– Säkringen inte påslagen eller defekt.

- Tillkoppla säkringen.

- Byt ut den defekta säkringen.

– Snabba rörelser undertrycks för att minimera feltändningar eller bevakningsområdet är för litet eller felaktigt inställt.

- Kontrollera och justera bevakningsområdet.

– Ljuskälla defekt.

- Ljuskällan kan inte bytas ut. Hela armaturen måste bytas ut.

Armaturen släcks inte.

– Ständig rörelse i bevakningsområdet.

- Kontrollera bevakningsområdet.

- Begränsa eller förändra bevakningsområdet vid behov.

Apparaten sätts på oönskat.

– Armaturen inte korrekt monterad.

• Montera armaturen korrekt.

– Rörelse fanns, men kunde inte detekteras (rörelse bakom en vägg, ett litet objekts rörelser i armaturens omedelbara närhet osv.).

- Kontrollera området.

- Begränsa eller förändra bevakningsområdet vid behov.
