My L 40 SC - Belysning STEINEL - Gratis bruksanvisning och manual

Produkttyp	LED-väggarmatur med rörelsedetektor
Märke	STEINEL
Modell	My L 40 SC
Mått (L x B x H)	261 x 201 x 105 mm
Strömförsörjning	220–240 V, 50/60 Hz
Effektförbrukning	12,90 W
Ljusflöde	1 057 lm
Färgtemperatur	3 000 K (varmvit)
Färgåtergivningsindex (CRI)	82
Detekteringsvinkel	180°
Detekteringsräckvidd	max. 10 m
Tidsfördröjning	10 s till 60 min
Tändningsgräns	2 till 2 000 lx
IP-klass	IP54
Skyddsklass	Klass II
Omgivningstemperatur	-20 till +40 °C
Funktioner	Rörelsedetektering, inställning via Bluetooth-app, markeringsljus, gruppering, tidsfördröjning, tändningsgräns
Underhåll	Rengör torrt med lätt fuktad trasa, utan rengöringsmedel
Säkerhet	Säkerhetsanvisningar, risk för elektrisk stöt
Reservdelar	Ljuskällan går inte att byta, byt ut armaturen
Garanti	3 år
Leveransinnehåll	1 LED-armatur, 3 clipbara lock, 3 distanser, 3 pluggar, 3 skruvar, tekniskt datablad, snabbstartguide

Vanliga frågor - My L 40 SC STEINEL

Hur ställer jag in belysningens tidsfördröjning?

Använd appen STEINEL Connect för att ställa in tidsfördröjningen från 10 sekunder till 60 minuter. Varje rörelse som detekteras återställer fördröjningen.

Hur justerar jag detekteringsområdet?

Använd de medföljande plastlocken för att begränsa området. Placera dem på detektorns designring. Du kan också vrida ringen för att rikta detekteringen.

Kan jag använda apparaten utomhus?

Ja, apparaten är designad för både inomhus och utomhus med en skyddsklass IP54.

Hur rengör jag apparaten?

Rengör torrt med en lätt fuktad trasa. Använd inga rengöringsmedel och undvik kontakt med vatten på spänningsförande delar.

Vad gör jag om apparaten inte tänds?

Kontrollera säkringen, nätströmbrytaren och tändningsgränsen. Om ljuskällan är defekt, byt ut hela armaturen (kan inte bytas ut).

Hur installerar jag apparaten?

Stäng av strömmen, markera hålen, borra (∅6 mm), sätt i pluggarna, skruva fast väggfästet, anslut kabeln enligt schemat och klicka sedan fast armaturen.

Kan jag byta ljuskällan?

Nej, ljuskällan är integrerad och kan inte bytas ut. Vid fel måste armaturen bytas ut.

Hur ansluter jag apparaten via Bluetooth?

Ladda ner appen STEINEL Connect från AppStore. Se till att Bluetooth är aktiverat på din smartphone eller surfplatta. Håll ett minsta avstånd på 3 m från WiFi-routrar.

Vad är detekteringsräckvidden?

Maximal räckvidd är 10 meter vinkelrätt mot rörelseriktningen och 3 meter i rörelseriktningen.

Vad är garantitiden?

Tillverkarens garanti är 3 år från inköpsdatum, med förbehåll för villkoren som beskrivs i bruksanvisningen.

BRUKSANVISNING My L 40 SC STEINEL

1. Om detta dokument 232
2. Allmänna säkerhetsanvisningar 232
3. Produktbeskrivning 233
4. Elektrisk anslutning 240
5. Montage 241
6. Funktion 251
7. Underhåll och skötsel 257
8. Avfallshantering 258
9. Försäkran om överensstämmelse 258
10. Tillverkargaranti 259
11. Tekniska data 261
12. Åtgärdande av störningar 262

1. Om detta dokument

– Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke.
- Ändringar som görs p.g.a. den tekniska utvecklingen, förbehålles.

Varning för fara!

Varning för fara genom elektrisk ström!

Varning för fara p.g.a. vatten!

2. Allmänna säkerhetsanvisningar

Fara om bruksanvisningen inte följs!

Bruksanvisningen innehåller viktig information för en säker hantering av apparaten. Särskild uppmärksamhet riktas mot eventuella faror. Om bruksanvisningen inte följs kan det leda till dödsfall eller allvarliga personskador.

• Läs noga igenom bruksanvisningen.
  • Följ säkerhetsanvisningarna.

• Förvara den tillgängligt.

• Hantering av elektrisk ström kan leda till farliga situationer. Kontakt med strömförande delar kan medföra elektrisk chock, brännsår eller leda till döden.
  – Arbeten på nätspänningen får endast genomföras av kvalificerad yrkespersonal.

• Installationsföreskrifter och anslutningskrav som gäller i respektive land ska iakttas (t.ex. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

– Använd endast originalreservdelar.
– Reparationer får endast genomföras av professionella företag.

3. Produktbeskrivning

Avsedd användning – L 40 SC, L 42 SC

– Sensorkopplat LED-ljus med rörelsevakt.
- Väggmontage.
- Inom- och utomhus.

Avsedd användning – L 40 C, L 42 C

• LED-armatur.
• Väggmontage.
• Inom- och utomhus.

– Sensor-LED-armaturen har en infraröd rörelsevakt och kan bara ställas in via Bluetooth.

C-varianterna kan sammankopplas med andra sensorer via Bluetooth för att utöka bevakningsområdet. De sänder de registrerade signalerna vidare (närvaro och ljusstyrka) via Bluetooth. Styrningen sker i den sammankopplade sensorn med ett annat gränssnitt.

Leveransomfattning

3.1 L 40 C, L 42 C

• 1 LED-armatur
• 3 distanshållare
• 3 väggpluggar
• 3 skruvar
• 1 säkerhetsdatablad (A)
• 1 quick-start guide (B)

3.2 L 40 SC, L 42 SC

• 1 LED-armatur
• 3 täckclips
• 3 distanshållare
• 3 väggpluggar
• 3 skruvar
• 1 säkerhetsdatablad (A)
• 1 quick-start guide (B)

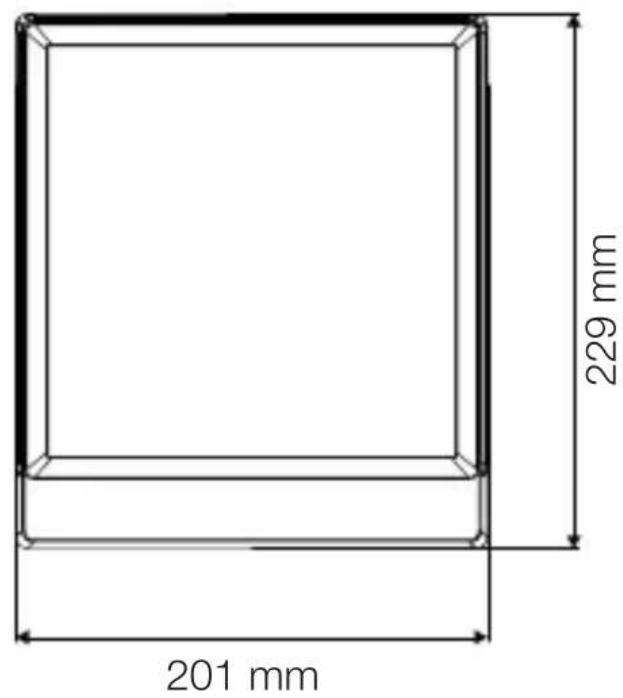

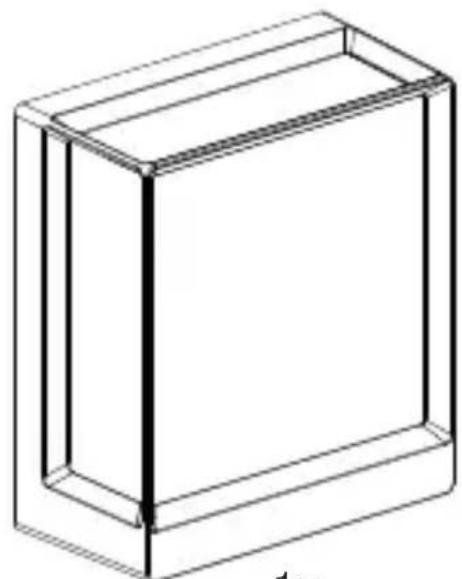

Mått

3.3 L 40 C

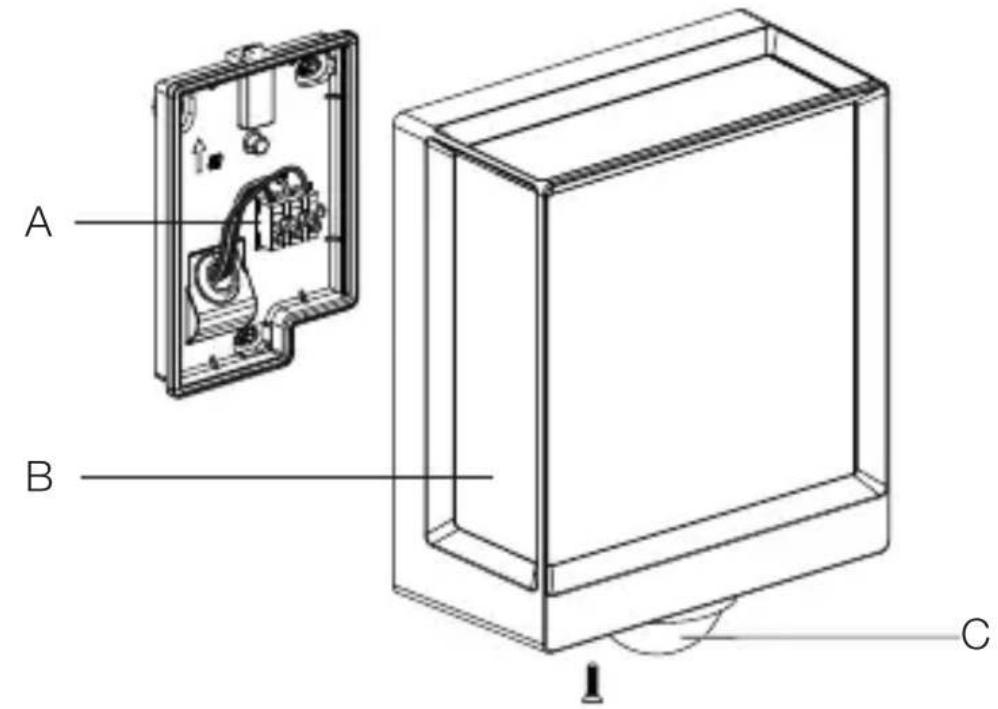

Översikt över enheter

3.7 L 40 C, L 42 C

A Anslutningsplint
B Armatur

3.8 L 40 SC, L 42 SC

A Anslutningsplint
B Armatur
C Sensor

Ljusfördelningskurva

3.9

4. Elektrisk anslutning

Kopplingsschema

4.1

Nätanslutningsledningen är en 3-ledarkabel

PE = Skyddsledare (grön / gul)

Armaturen kan även anslutas elektriskt efter en nätbrytare, om det är säkert, att nätbrytaren är ständigt tillkopplad.

Armaturens ljuskälla kan inte bytas ut; om ljuskällan ändå måste bytas ut (t.ex. när den är uttjänt), så måste hela armaturen bytas ut.

5. Montage

Fara p.g.a. elektrisk ström!

Kontakt med strömförande delar kan medföra elektrisk chock, brännsår eller döden.

• Slå ifrån strömmen och avbryt spänningsförsörjningen.
• Kontrollera med spänningsprovare att alla ledningar är spänningsfria.
• Se till att spänningen inte kan slås till igen.

Risk för materiella skador!

En förväxling av anslutningarna kan leda till kortslutning.

• Identifiera anslutningsledningarna.
- Sammankoppla anslutningsledningarna korrekt.

Montageförberedelser

- Kontrollera samtliga delar med avseende på skador. Är produkten skadad får den inte tas i bruk.

• Välj en lämplig monteringsplats.

-Med hänsyn till räckvidden.

-Med hänsyn till rörelsedetekteringen.

-Vibrationsfritt.

-Bevakningsområde utan hinder.

-Inte i explosionsfarliga miljöer.

-Inte på lättantändliga underlag.

-Se inte in i ljuskällan på nära håll (< 30 cm).

-Avständ minst 50 cm från andra LED-armaturer.

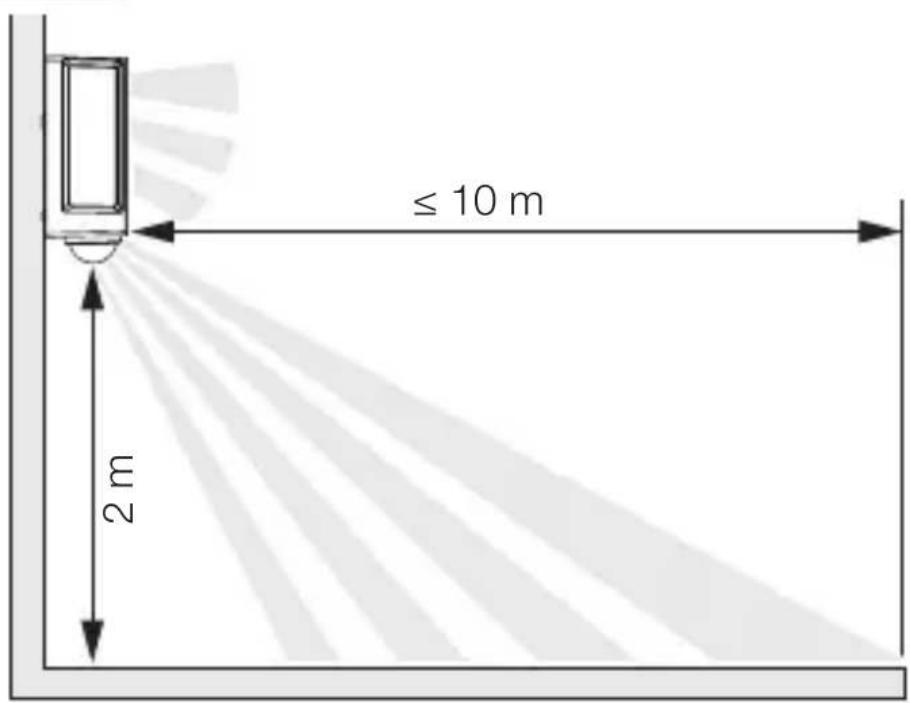

Räckvidd

5.1

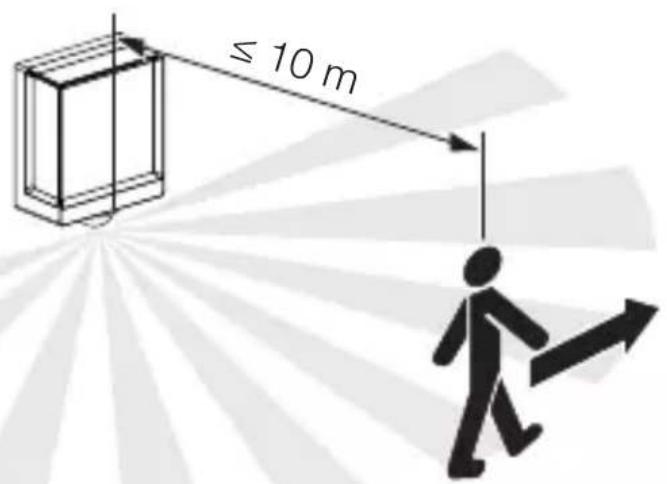

Rörelseregistrering sidledes mot gåriktningen

5.2

SE

Rörelseregistrering i gåriktning

5.3

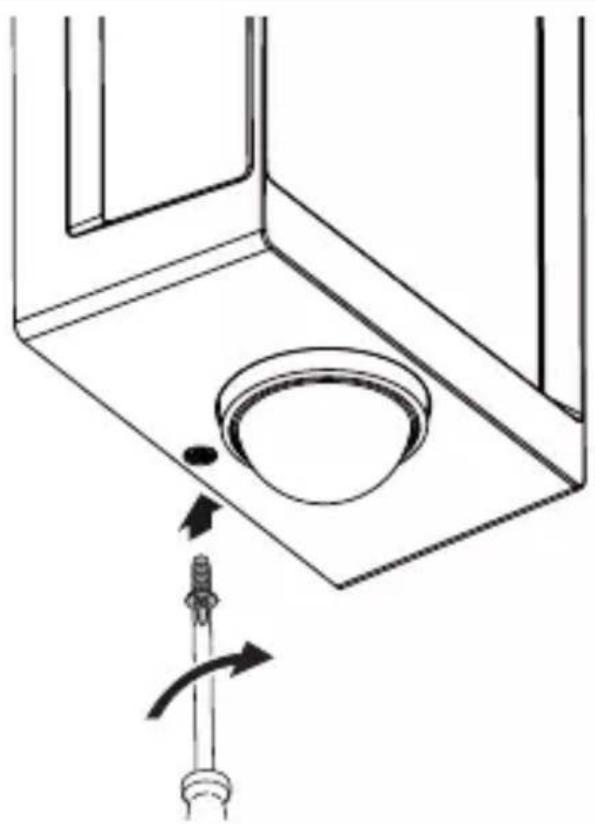

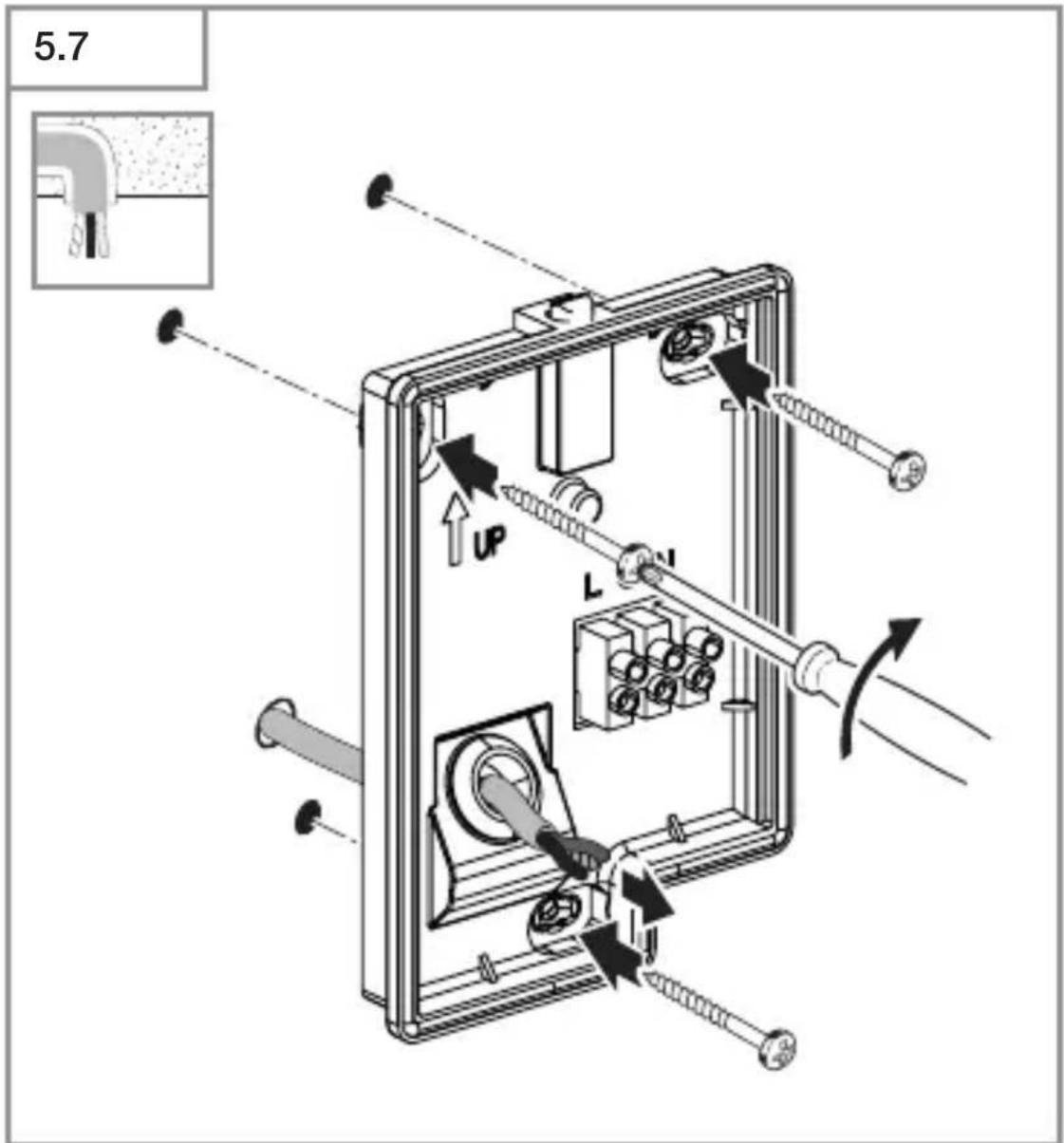

Montageordning

5.4

• Kontrollera att spänningen är frånslagen.
• Lossa lässkruven.
• Skruva av skyddet.

5.5

- Markera borrhålen.

5.6

SE

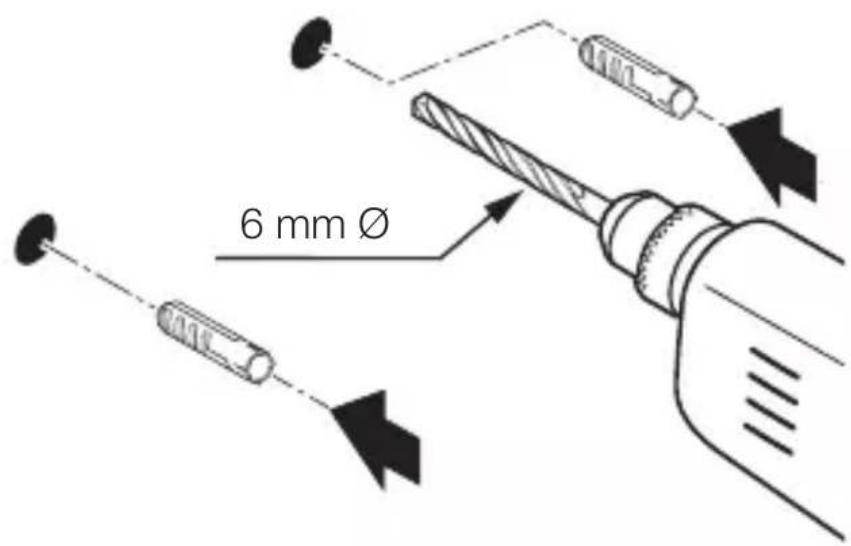

- Borra hål (∅ 6 mm) och sätt i pluggar.

- Anslut nätkabeln enligt kopplingsschemat.

→"4. Elektrisk anslutning"

5.10

• Anslut armaturen till väggfästet.
• Tryck tills du hör ett klick.

5.11

• Slå till spänningen.
• Gör inställningarna med appen (bara SC-variant).
  →"6. Funktion"

6. Funktion

Funktionerna kan ställas in för SC varianterna. För C-varianterna gäller funktionerna bara i kombination med en Bluetooth sensorprodukt.

Inställningen av funktionerna sker via Steinel Connect appen.

Steinel Connect app

För att konfigurera armaturen med smarttelefon eller surfplatta måste STEINEL Connect appen laddas ner från AppStore. Det krävs en Bluetooth-förberedd smarttelefon eller surfplatta.

Android iOS

Funktioner som kan ställas in med Steinel Connect appen:

• Efterlystid.
• Skymningsinställning.
• Grundljusfunktion.
  – Normalljus- / grundljusnivå inställbar.
• Gruppstyrning.
  – Skymningsinställning via teach-in.

Anmärkning:

Minst 3 m avstånd måste hållas till WLAN-routern och till Access Points, för att kunna utesluta felfunktioner.

Fabriksinställningar (leveranstillständ)

Efterlystid normaljus: 10 sek.

Efterlystid grundljus: 1 min.

Skymningsinställning:

2.000 lux

Grundljus dimnivå: 50 %

Start-Up / spänningsavbrott

När nätspänningen bryts sparas inställningarna och

LED-armaturens aktuella drifttillständ. När nätspänningen återkommer återställs dessa.

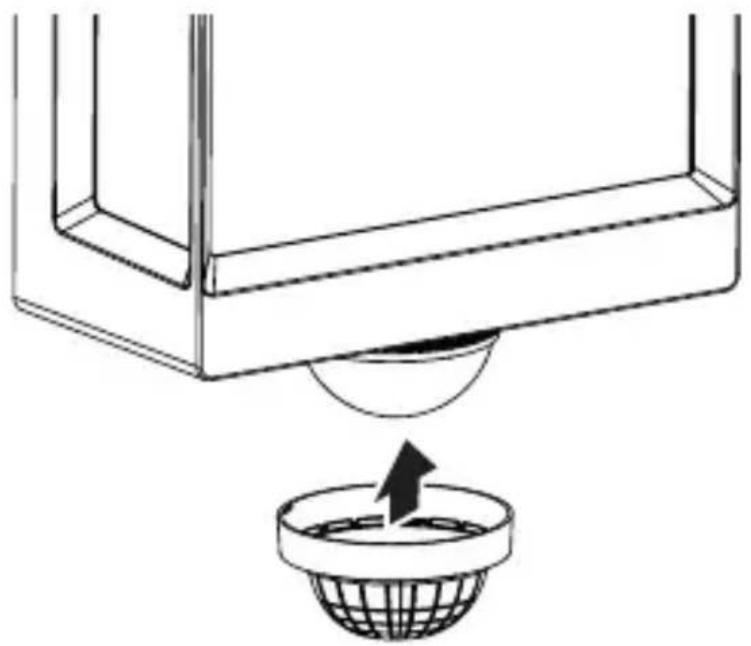

Justering av bevakningsområdet (L 40 SC, L 42 SC)

För att utesluta en oavsiktlig utlösning eller för att målinrik- tat övervaka utsatta riskställen, kan linsens bevakningsom- råde begränsas med täckfolier i plast. Linsens täckfolie i plast sätts in i designringen.

- Ta loss designringen från sensorenheten.

- Montera önskat antal täckfolier på designringen och förbind dem med varandra.

6.4 L 40 SC, L 42 SC

- Fixera designringen med täckfolierna på sensorenheten igen.

• Bevakningsområdet begränsas genom att vrida designringen med de monterade täckfolierna.
• Bevakningsområdet kan även anpassas genom att klippa till täckfolierna.

Efterlystid

Tiden (inkopplingsfördröjning) kan ställas in steglöst från ca 10 sekunder till max. 60 minuter. Varje uppfattad rörelse tänder ljuset på nytt.

Anmärkning:

Efter varje gång som armaturen har släckts avbryts rörelsebevakningen i ca 1 sekund. Därefter kan armaturen tändas igen vid rörelse.

För justeringen av bevakningsområdet och för funktions- testet, rekommenderas att ställa in den kortaste tiden.

Skymningsinställning

Reaktionsnivån (skymning) kan ställas in steglöst från ca 2 – 2.000 lux

= Dagsljusdrift (oberoende av omgivningsljuset)
= Skymningsdrift (ca 2 lux)

För inställningen av bevakningsområdet och för funktions- testet i dagsljus, måste ställskruven stå på

Grundljus

Grundljusets ljusnivå kan ställas in mellan 10 % och 100 %.

Grundljusets efterlystid kan ställas in steglöst mellan 10 sekunder och 60 minuter eller för hela natten.

Normalljus

Normaljusets ljusnivå kan ställas in mellan 10 % och 100 %.

Gruppering

Armaturen kan användas som enskild armatur eller flera armaturer kan sammankopplas i grupper via radiostyrd kommunikation. Alla armaturer som är tilldelade en grupp, agerar enligt de i Steinel Connect appen inställda grupparametrarna. Räckvidden kan individuellt ställas in för varje gruppdeltagare.

Fade time

När ljuset tänds ökar ljusstyrkan konstant upp till 100 % (fade in). När ljuset släcks minskar ljuset konstant till 0 % (fade out). Fade-in- och fade-out-tider kan väljas.

Grannfunktion

Via Steinel Connect App kan grannfunktionen aktiveras resp. avaktiveras.

Härvid tilldelas granngrupperna aktiv armaturgrupp. Gruppen reagerar på inkopplingssignaler från tilldelad granngrupp och antingen tänds då normaljuset eller grundljuset, beroende på inställning.

7. Underhåll och skötsel

Apparaten är underhållsfri.

Fara p.g.a. elektrisk ström!

Om vatten kommer i kontakt med strömförande delar kan det medföra elektrisk chock, brännskador eller dödsfall.

- Rengör bara apparaten när den är torr.

Risk för materiella skador!

Felaktiga rengöringsmedel kan orsaka skador på appa- raten.

- Rengör den med en lätt fuktad trasa utan rengöringsmedel.

Viktigt: Driftsenheten kan inte bytas ut.

8. Avfallshantering

Elapparater, tillbehör och förpackningar måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater samlas separat och lämnas in till miljövänlig återvinning.

9. Försäkran om överensstämmelse

Härmed förklarar STEINEL GmbH att radioanläggningstyp L 40 SC/C och L 42 SC/C motsvarar direktivet 2014/53/EU.

Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande internetadress: www.stinel.de

10. Tillverkargaranti

Tillverkargaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Alla produkter från STEINEL uppfyller högsta kvalitetsanspråk. Av den anledningen tillhandahåller vi som tillverkare dig som slutkund gärna en garanti enligt nedanstående villkor:

Garantin omfattar frihet från brister, som bevisligen beror på ett material- eller tillverkningsfel och omgående meddelas oss efter att det konstaterats och inom garantitiden. Garantin gäller för samtliga STEINEL-produkter som köps och används i Tyskland, uteslutande STEINEL Professional-produkterna.

Du kan välja, om vi ska fullgöra garantin genom en gratis reparation, gratis utbyte (evtl. genom en lik- eller mervär-dig, nyare modell) eller genom ett tillgodohavande.

Garantitiden för den STEINEL-produkt som du köpt är 3 år (för produkter från XLED home-serien 5 år) alltid från produktens inköpsdatum.

Vi åtar oss transportkostnaderna för retursändningen men inte transportriskerna.

Garantirättigheter, kostnadsfrihet

De tjänster som beskrivs här gäller utöver de lagliga garantianspråken - inklusive särskilda skyddsbestämmelser för konsumenterna - och begränsar eller ersätter inte dessa. Att utöva sina lagliga rättigheter vid brister är kostnadsfritt.

Undantaget från garantin

Uttryckligen undantagna från denna garanti är alla utbytbara ljuskällor. Därutöver bortfaller garantin:

– vid normal förslitning p.g.a. användning eller annan naturlig förslitning på produktdelar eller brister på STE-INEL-produkten, som beror på normal förslitning p.g.a. användning eller annan naturlig förslitning,
– vid användning av produkten för ändamål den inte är avsedd för eller vid osakkunnig användning eller om bruksanvisningen ignoreras,

– om till- och ombyggnader resp. andra modifikationer på produkten genomförts egenmäktigt eller om brister kan hänföras till att tillbehörs-, kompletterings- eller reservdelar inte är STEINEL originaldelar,
– om underhåll och skötsel av produkten inte motsvarat bruksanvisningen,
– om montering och installation inte utförts enligt installationsbestämmelserna från STEINEL,
– vid transportskador eller -förluster.

Tysk lags giltighet

Tysk lagstiftning gäller och undantaget är överenskommelsen med Förenta Nationerna om avtal för den internationella varuhandeln (CISG).

Göra gällande

Om du vill ta din garanti i anspråk, så skickar du den fullständig tillsammans med originalkvittot, där köpedatum och produktbeteckning måste framgå, till din återförsäljare eller direkt till oss, Karl H Ström AB, Verktygsvägen 4, SE-55302 Jönköping. Därför rekommenderar vi att du sparar kvittot väl tills garantitiden har gått ut.

11. Tekniska data

- Mått (H x B x D)

L 40 C: 229 x 201 x 105 mm

L 40 SC: 261 x 201 x 105 mm

L 42 C: 274 x 131 x 105 mm

L 42 SC: 306 x 131 x 105 mm

– Matarspänning: 220–240 V, 50/60 Hz

– Färgåtergivningsindex: R_a=82

– Medellång livslängd för beräkningen:

L70B50 vid 25 °C: > 60.000 tim.

– Färgkonsistens SDCM: Startvärde: 6

– Ljusintensitetsfördelning:

• Bevakningsvinkel L 40, L 42 SC: 180^
• Sändeffekt: ca 1 mW
  – Räckvidd L 40, L 42 SC: max. 10 m
• Efterlystid L 40, L 42 SC: 10 s - 60 min
• Skymningsinställning L 40, L 42 SC: 2–2.000 lux
• Skyddsklass: IP54
• Isolationsklass: /
• Omgivningstemperatur: -20 till +40 °C

Denna produkt har en ljuskälla i energieffektklass:

12. Åtgärdande av störningar

Apparaten utan spänning

– Säkringen inte påslagen eller defekt.
- Tillkoppla säkringen.
- Byt ut den defekta säkringen.
- Avbrott i kabel.
- Kontrollera kabeln med spänningsprovare.
- Kortslutning i nätanslutningen.
• Kontrollera anslutningarna.
– Eventuellt befintlig nätströmbrytare FRÅN
- Slå till strömbrytaren.

Armaturen tänds inte.

– Felaktig skymningsinställning.

- Ställ in skymningsinställningen på nytt.

– Nätströmbrytare FRÅN.

- Ställ in nätströmbrytaren.

– Säkringen inte påslagen eller defekt.

- Tillkoppla säkringen.

- Byt ut den defekta säkringen.

– Snabba rörelser undertrycks för att minimera feltändningar eller bevakningsområdet är för litet eller felaktigt inställt.

- Kontrollera och justera bevakningsområdet.

– Ljuskälla defekt.

- Ljuskällan kan inte bytas ut. Hela armaturen måste bytas ut.

Armaturen släcks inte.

– Ständig rörelse i bevakningsområdet.

- Kontrollera bevakningsområdet.

- Begränsa eller förändra bevakningsområdet vid behov.

Apparaten sätts på oönskat.

– Armaturen inte korrekt monterad.

• Montera armaturen korrekt.

– Rörelse fanns, men kunde inte detekteras (rörelse bakom en vägg, ett litet objekts rörelser i armaturens omedelbara närhet osv.).

- Kontrollera området.

- Begränsa eller förändra bevakningsområdet vid behov.

Indhold

- Kontrollér overvägningsområdet.

12. Utbedring av feil

- Permanente bevegelser i dekningsområdet.

- Kontroller dekningsområdet.
