KASUTUSJUHEND My L 40 SC STEINEL

1. Käesoleva dokumendi kohta 643
2. Üldised ohutusjuhised 643
3. Seadme kirjeldus 644
4. Elektriline ühendamine 651
5. Montaaž 652
6. Talitlus 662
7. Hooldus ja korrashoid 668
8. Utiliseerimine 668
9. Vastavusdeklaratsioon 669
10. Tootja garantii 669
11. Tehnilised andmed 670
12. Törgete körvaldamine 671

1. Käesoleva dokumendi kohta

– Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul.
- Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud.

Hoiatus ohtude eest!

Hoiatus vooluga seotud ohtude eest!

Hoiatus veega seotud ohtude eest!

2. Üldised ohutusjuhised

Kasutusjuhendi mittejärgimisest tulenev oht!

Juhend sisaldab olulist teavet seadme turvaliseks kasutamiseks. Eriti juhitakse tähelepanu võimalikele ohtudele. Mittejärgimine võib kaasa tuua surma või rasked vigastused.

• Lugege juhendit hoolikalt.
• Järgige ohutusjuhiseid.
• Hoidke kättesaadavas kohas.

– Elektrivooluga ümberkäimine võib tuua kaasa ohtlikke olukordi. Elektrit juhtivate osade puudutamine võib põhjustada elektrišokki, põletusi või surma.

– Võrgupingel töid tohivad teha ainult kvalifitseeritud spetsialistid.

– Tuleb järgida riigisiseseid installatsioonieeskirju ja ühendamistingimusi (nt VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

• Kasutage ainult originaalvaruosi.
• Parandustöid tohivad teha ainult spetsialistid.

3. Seadme kirjeldus

Sihipärane kasutus – L 40 SC, L 42 SC

• Andurite järgi sisse lülituv LED-valgusti koos liikumistu-vastusega.
  – Seinamontaaž.
  – Sise- ja välistingimustesse.

Sihipärane kasutus – L 40 C, L 42 C

• LED-valgusti.
  – Seinamontaaž.
  – Sise- ja välistingimustesse.

Talitluspõhimõte – L 40 SC, L 42 SC

- Anduri LED-valgusti sisaldab infrapuna-liikumisandurit ning on vaid Bluetoothi kaudu seadistatav.

Talitluspõhimõte – L 40 C, L 42 C

Tuvastusala laiendamiseks saab C-variandid ühendada Bluetoothi abil teiste sensoritega. Need juhivad vastu võetud signaalid (kohalolu ja heledus) Bluetoothi kaudu edasi. Ühendatud sensori juhtimine toimub teise liidesega.

Tarnekomplekt

3.1 L 40 C, L 42 C

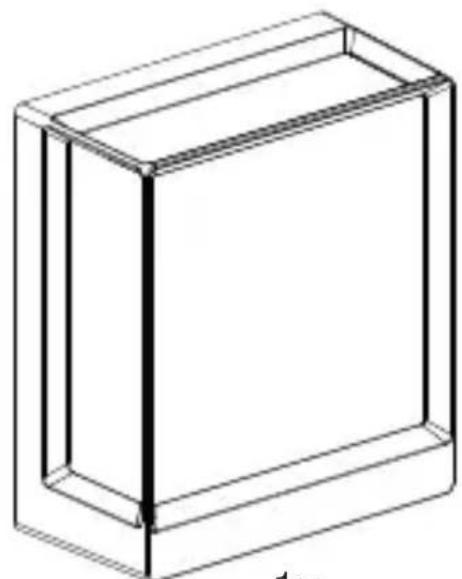

• 1 LED-valgusti
• 3 distantshoidikut
• 3 seinatüüblit
• 3 kruvi
• 1 ohutuskaart (A)
• 1 kiirjuhend (B)

3.2 L 40 SC, L 42 SC

• 1 LED-valgusti
• 3 katteklambrit
• 3 distantshoidikut
• 3 seinatüüblit
• 3 kruvi
• 1 ohutuskaart (A)
• 1 kiirjuhend (B)

Toote mõõdud

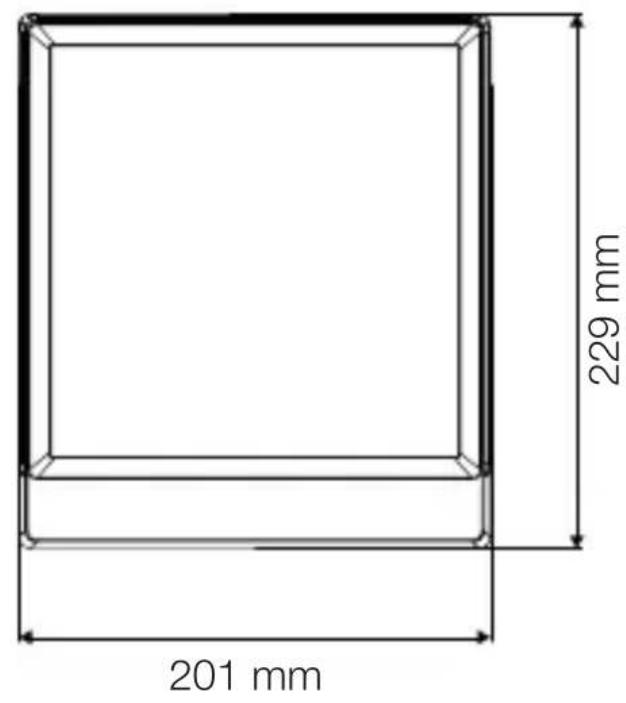

3.3 L 40 C

201 mm 229 mm

A Ühendusklemm
B Valgusti

3.8 L 40 SC, L 42 SC

A B C

A Ühendusklemm
B Valgusti
C Sensor

Valguse jaotusköver
3.9

4. Elektriline ühendamine

Lülitite plaan

4.1

Võrguühendusjuhe on 3-sooneline kaabel

L = faas (enamasti must, pruun või hall)

N = neutraaljuht (enamasti sinine)

PE = kaitsejuht (roheline / kollane)

Seadet saab pärast vörgulülitiga ühendamist ka elektriga ühendada, kui on tagatud, et vörgulüliti on pidevalt sisse lülitatud.

Selle valgusti valgusallikat ei saa vahetada; juhul kui valgusallikas tuleb välja vahetada (nt selle eluea lõppemi-sel), tuleb asendada kogu valgusti.

LED LED

5. Montaaž

Elektrilöögi oht!

Elektrit juhtivate osade puudutamine võib põhjustada elektrilööki, põletusi või surma.

• Lülitage vool välja ja katkestage pingetoide.
• Kontrollige pingetestriga pingevabadust.
• Tehke kindlaks, et pingetoide jääb katkestatuks.

Materiaalsete kahjude oht!

Ühendusjuhtmete omavaheline äravahetamine vöib lühise pöhjustada.

• Identifitseerige ühendusjuhtmed.
• Ühendage korralikult ühendusjuhtmed.

Paigalduse ettevalmistus

- Kontrollige kõiki koostedetaile kahjustuste suhtes. Ärge võtke toodet kahjustuste korral käiku.

- Valige sobiv paigalduskoht.

-Arvestage tööraadiust.
-Arvestage liikumise tuvastamist.
-Vibratsioonivaba.
-Tuvastuspiirkond on takistustest vaba.
–Ei ole plahvatusohtlik piirkond.
-Ei ole kergesti süttiv pind.
-Ärge vaadake valgusallikasse lähidistantsilt (< 30 cm).
-Teistest LED-valgustitest vähemalt 50 cm kaugusele.

Tööraadius

5.1

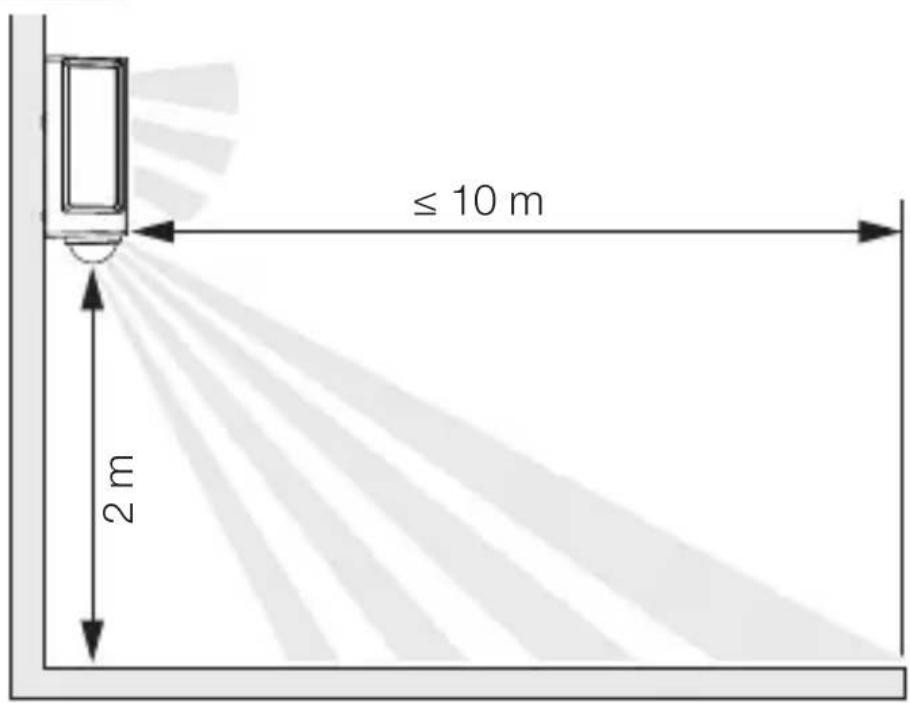

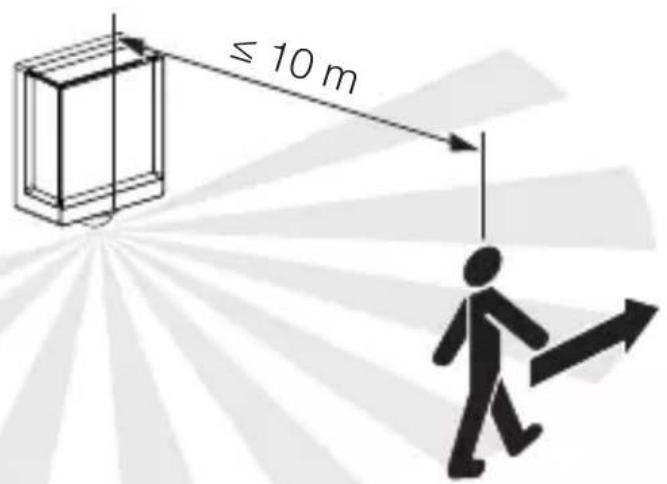

Liikumise tuvastamine liikumissuunaga külgmiselt

5.2

≤ 10 m

Liikumise tuvastamine liikumissuunas

5.3

≤ 3 m

Montaažisammud

5.4

I O

1. 2.

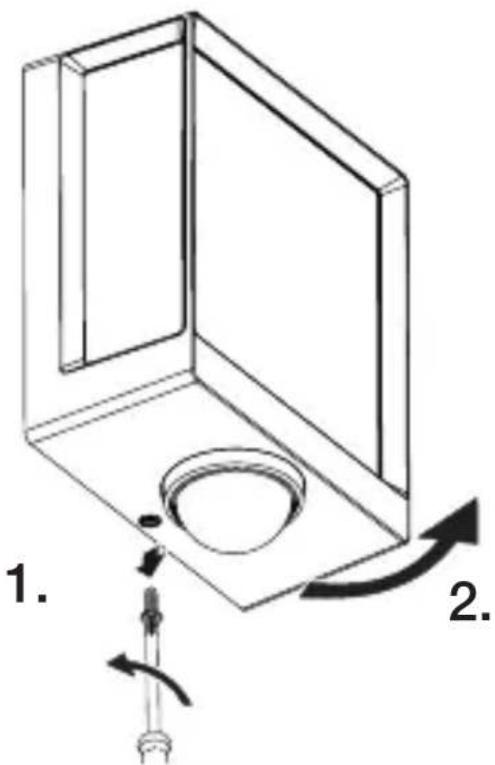

• Kontrollida, et pingetoide on välja lülitatud.

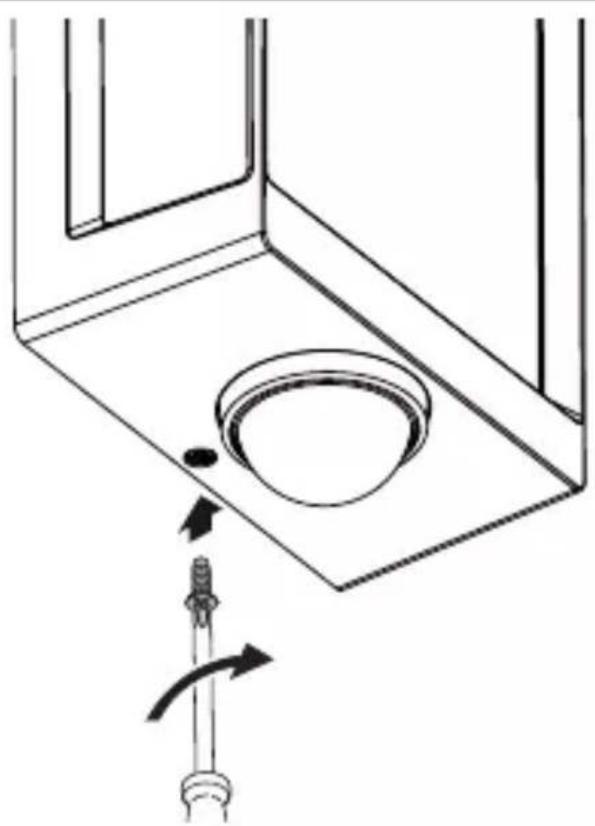

  • Keerake lukustuskruvi lahti
  • Kruvige kate maha.

5.5

UP LON

• Märgistage puurimisavad.

EE

5.6

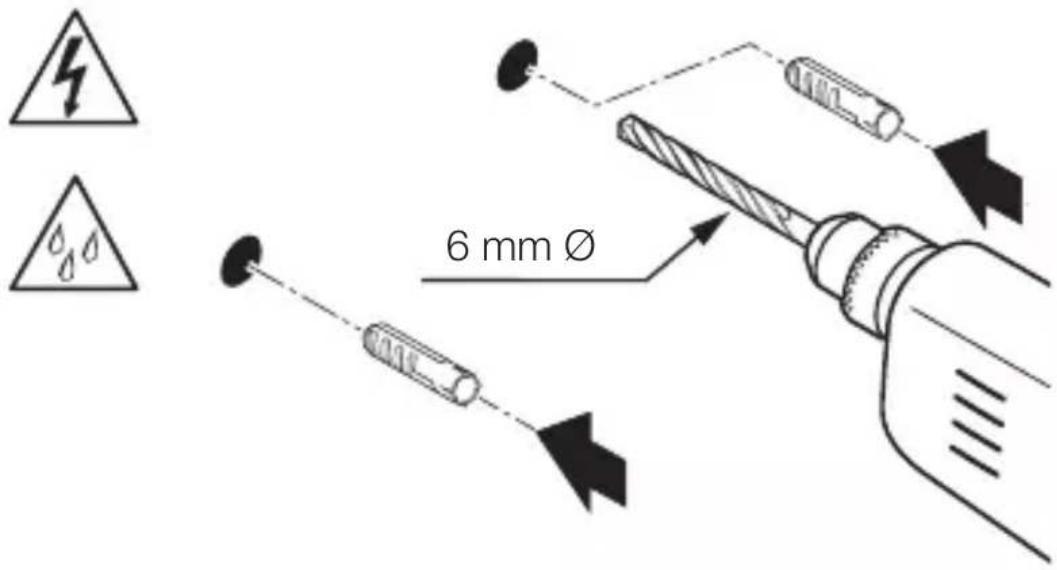

6 mm Ø

- Puurige avad (∅ 6 mm) ja pange tüüblid sisse.

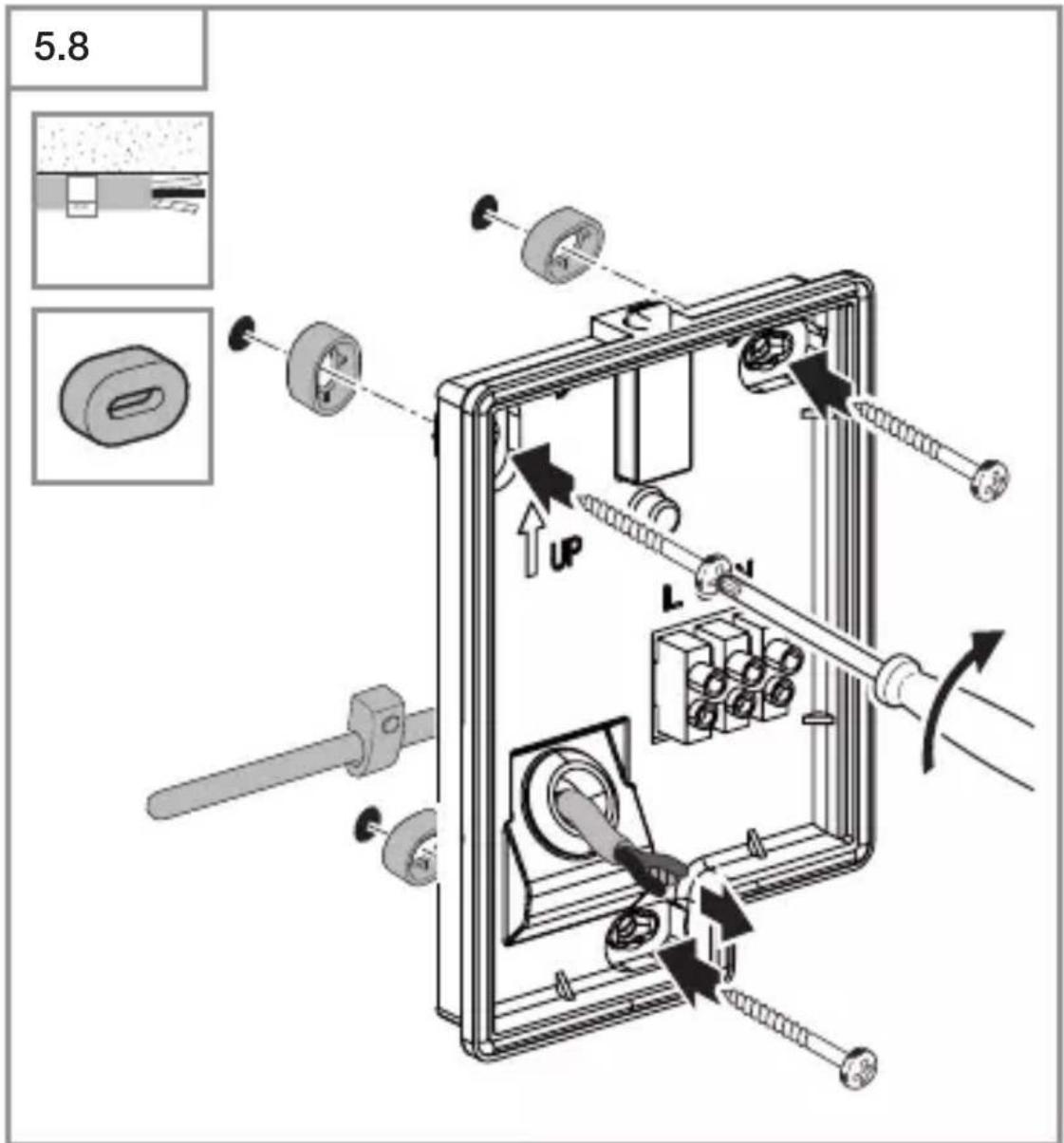

5.7 UP L

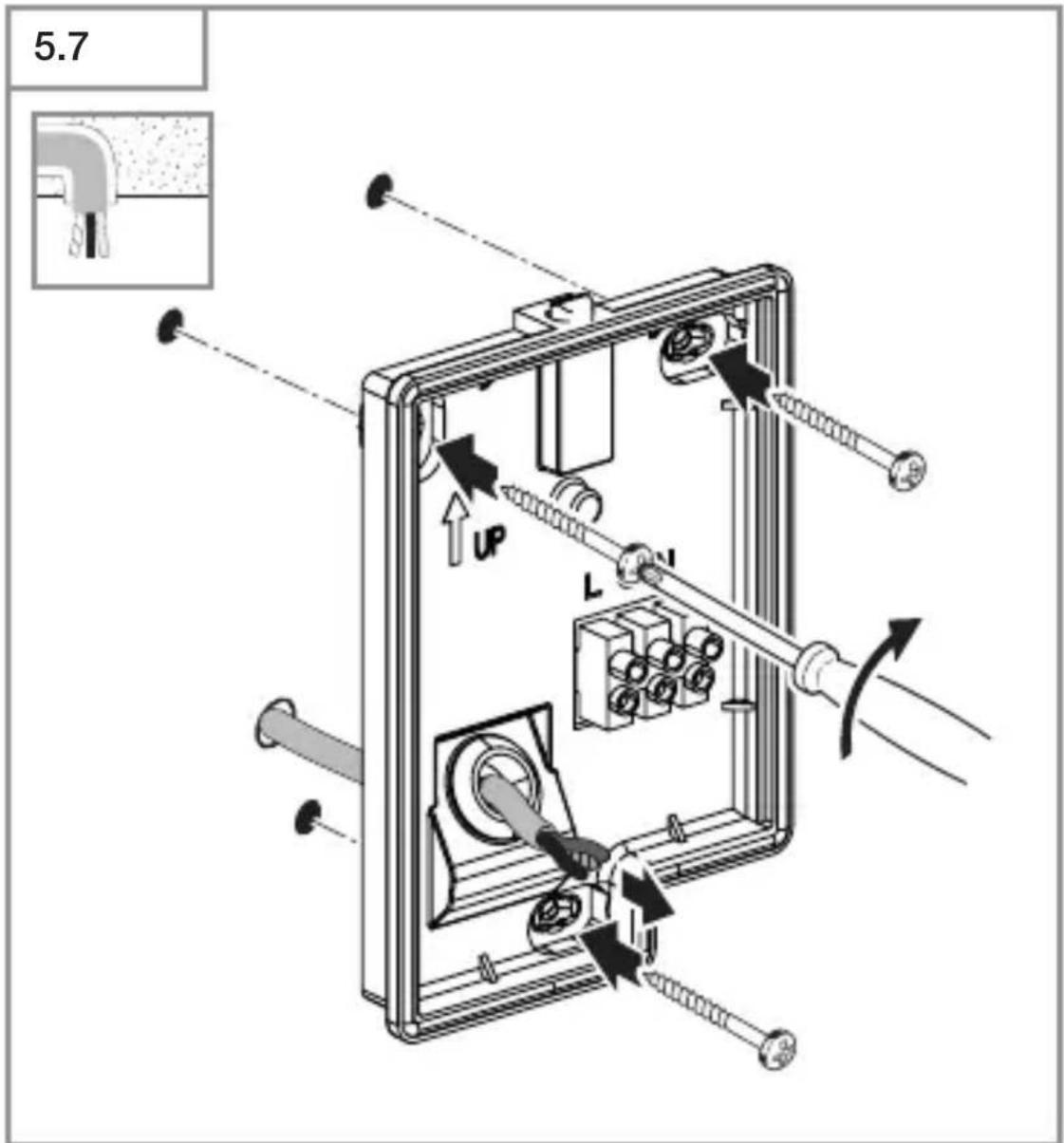

- LED-valgustite kinnitamine süvispaigaldatavate toite-kaablite korral.

EE

- Ühendage vörgutoitejuhe vastavalt elektriskeemile.

→“4. Elektriline ühendamine”

EE

5.10

klõps

• Ühendage valgustid seinakinnitusega.
  • Vajutage, kuni kuulete klõpsu.

5.11

• Lülitage voolutoide sisse.
- Tehke seadistused rakenduses (ainult SC variant).
→“6. Talitlus”

EE

6. Talitlus

Funktsioone saab SC variantide puhul seadistada. C-variantidele kehtivad funktsioonid ainult kombineerituna Bluetooth-sensoriga tootega.

Funktsioone seadistatakse Steinel Connect App'i raken-duse abil.

Steinel Connecti rakendus

Valgusti seadistamiseks nutitelefoni või tahvelarvutiga tuleb rakenduste veebipoest laadida alla STEINELi rakendus Connect. Vajalik on Bluetoothi võimekusega nutitelefon või tahvelarvuti.

Android iOS

Steinel Connecti rakendusega saab seadistada funktsioone:

• Aja seadmine.
  – Hämarusnivoo seadistamine.
  – Põhivalgustusfunktsioon.
  – Pea-/põhivalgustustase seadistatav.
• Grupivõrgustus.
  – Hämaruse seadistamine öpetamise ajal.

Märkus

Väärtalitluse vältimiseks peab minimaalne kaugus WLAN-ruuterist ja juurdepääsupunktidest olema maksimaalselt 3 m.

Tehaseseadistused (tarneolekus)

Peavalgustuse ajasätted: 10 s

Põhivalgustuse ajasätted: 1 min.

Hämaruse seadmine: 2.000 lx

Põhivalgustuse hämardusaste: 50 %

Käivitamine / toitepinge katkestus

Võrgupinge katkestamisel salvestatakse seaded ja LED-valgusti praegune tööseisund. Need taastuvad, kui võrgupinge on taastatud.

L 40 SC, L 42 SC tuvastuspiirkonna häälestamine

Juhusliku rakendamise välistamiseks või teatud ohualade sihipäraseks jälgimiseks saab tuvastuspiirkonda piirata läätse plastkatetega. Läätse plastkate paigaldatakse disainröngasse.

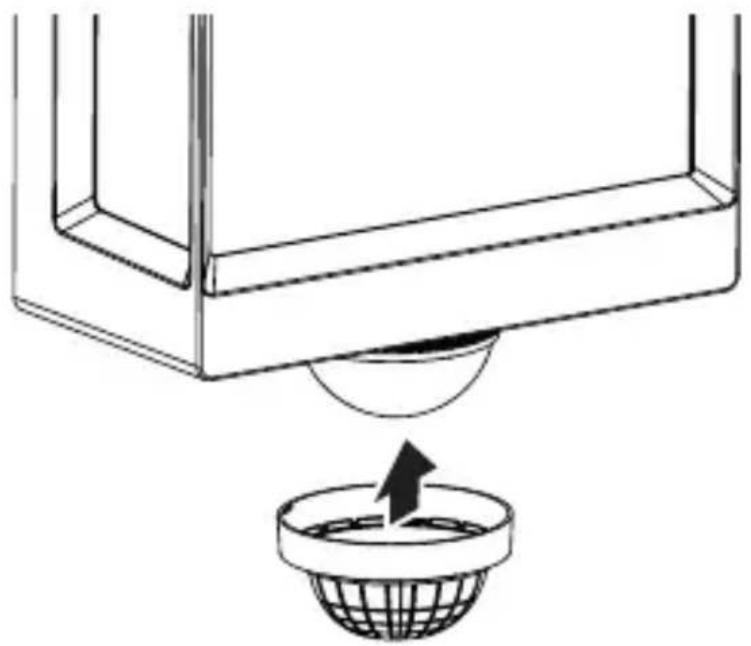

- Võtke disainrõngas sensoriseadmelt ära.

- Paigaldage soovitud arv plastkatteid disainrõngale ja ühendage need omavahel.

6.4 L 40 SC, L 42 SC

• Disainrõngast koos paigaldatud katetega pöörates saab piirata tuvastuspiirkonda.
• Tuvastuspiirkonda saab kohandada ka plastkatete mõõtu lõikamisega.

Aja seadmine

Aega (väljalülitusviivitust) on võimalik seadistada astmeteta alates umbes 10 sekundist kuni max 60 minutini. Iga tuvastatud liikumine lülitab tule taas sisse.

Juhis:

Pärast seadme igakordset väljalülitust ei ole u 1 sekundi vältel võimalik uut liikumist tuvastada. Seejärel saab seade liikumise korral valguse taas sisse lülitada. Tuvastuspiirkonna häälestamisel ja talitlustesti läbiviimisel soovitame seadistada lühim aeg.

Hämarusnivoo seadistamine

Rakendumisheledust (hämardumist) on võimalik seadista-da astmeteta vahemikus 2 – 2.000 lx.

= Päevavalgusrežiim (ei söltu heledusest)

Tuvastuspiirkonna seadmisel ja päevavalguses talitlustesti läbiviimisel peab seaderegulaator *peal paiknema.

Põhivalgusti

Põhivalgustuse heledust saab seadistada vahemikus 10–100 %.

Põhivalgustuse kestust saab seadistada sujuvalt vahemikus 10 sekundit ja 60 minutit või terveks ööks.

Põhivalgustus

Peavalgustuse heledust saab seadistada vahemikus 10 % ja 100 %.

Grupeerimine

Seadet on võimalik kasutada eraldi valgustina või lülitada kaugjuhitava side kaudu gruppidesse. Kõik ühte gruppi koondatud valgustid toimivad vastavalt Steinel Connecti rakenduses seadistatud grupi parameetritele. Tööulatust saab iga grupi alama puhul eraldi seadistada.

Fade Time

Pärast sisselülitamist tõuseb valgustugevus konstantselt kuni 100 %-ni (fade in). Pärast väljalülitumist väheneb heledus konstantselt 0 %-le (fade out). Suurenemise ja vähenemise aegasid saab valida.

Körvalfunktsioon

Steinel Connect'i rakenduse abil saab aktiveerida või inaktiveerida kõrvalfunktsiooni.

Seejuures määratakse aktiivsete valgustite grupi kõrvalgrupid. See grupp kuulab määratud kõrvalgruppide sisselülitussignaale ja lülitab vastavalt seadistustele sisse peavalgustuse või põhivalgustuse.

7. Hooldus ja korrashoid

Seade ei vaja hooldamist.

Elektrilöögi oht!

Elektrit juhtivate osade kokkupuude veega võib põhjustada elektrilööki, põletusi või surma.

- Puhastage seadet ainult siis, kui see on kuiv.

Materiaalsete kahjude oht!

Valede puhastusvahendite töttu võib seade kahjustada saada.

- Puhastage seadet pisut niisutatud lapiga ja ärge kasutage puhastusvahendeid.

Tähtis! Juhtimisseade ei ole vahetatav.

230V LED

8. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.

Ärge visake elektriseadmeid olmejäätmete hulka!

Ainult ELi riikidele:

Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises öiguses tuleb kasutuskölbmatud elektri-seadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

9. Vastavusdeklaratsioon

Siinkohal kinnitab STEINEL GmbH, et raadiosideseadme tüübid L 40 SC/C ja L 42 SC/C vastavad määrusele 2014/53/EL.

ELi ühilduvusdeklaratsiooni täisteksti leiate alljärgnevalt internetiaadressilt: www.steinel.de

10. Tootja garantii

STEINELi toode on valmistatud suurima hoolikusega, on talit-luslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrollitud ning läbinud seejärel pistelise kontrolli. Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36 kuud ja see algab tarbijale toote ostmise päevast.

Meie remondime materjalist või tootmisvigadest tulenevad puudused, garantiijuhtumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või hoolduse tagajärjel. Edasised võõresemetele põhjustatud järgkahjud on välistatud. Garantiinõuet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakituna vastavasse teeninduspunkti.

Teenus:

Pärast garantiiaja möödumist või defektide korral, mille kohta garantii ei kehti, saab seadet remontida meie tehase teeninduspunktis. Palun saatke toode korralikult pakitult lähimasse teeninduspunkti.

3 AASTAT TOOTJA GARANTIID

11. Tehnilised andmed

- Möötmed (K × L × S)

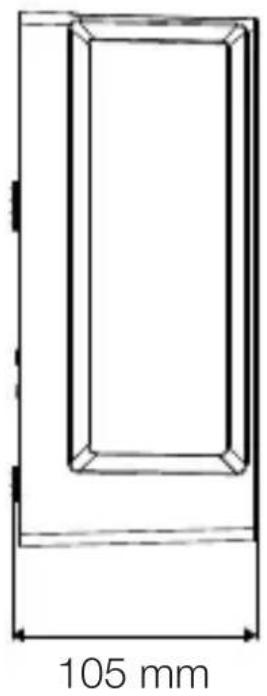

L 40 C: 229 x 201 x 105 mm

L 40 SC: 261 x 201 x 105 mm

L 42 C: 274 x 131 x 105 mm

L 42 SC: 306 x 131 x 105 mm

- Toitepinge: 220–240 V, 50/60 Hz

- Võimsustarve (P _on )

L 40 C: 12,90 W

L 40 SC: 12,90 W

L 42 C: 12,60 W

L 42 SC: 13,00 W

– Ooterežiim (võrk) (P _net )

L 40 C: 0,44 W

L 40 SC: 0,42 W

L 42 C: 0,44 W

L 42 SC: 0,43 W

– Ooterežiim (sensor) ( P_sb )

L 40 SC: 0,42 W

L 42 SC: 0,43 W

- Valgusvoog (360°)

L 40 C: 987 lm

L 40 SC: 1.057 lm

L 42 C: 990 lm

L 42 SC: 1.010 lm

- Kasutegur

L 40 C: 76,5 lm/W

L 40 SC: 81,9 lm

L 42 C: 78,6 lm

L 42 SC: 77,7 lm

– Värvitemperatuur: 3.000 K (soe-valge)

– Värvuse taasesitusindeks: R_a=82

- Keskmine möötmise eluiga:

L70B50 25 °C juures: > 60.000 h

– Värvikonsistents SDCM: Algväärtus: 6

- Valgustugevuse jaotus:

130° 180° 190° 90° 100° 90° 60° 50° 40° 30° 20° 10° 0° -50/2150 mm / 1000 lm - CBE / CHTD

• Tuvastusnurk L 40, L 42 SC: 180^
• Saatevõimsus: u 1 mW
  – Tööraadius L 40, L 42 SC: max 10 m
  -Aja seadmine L 40, L 42 SC: 10 s-60 min
  – Hämaruse seadistamine L 40, L 42 SC: 2–2.000 luksi
• Kaitseliik: IP 54
• Kaitseklass: /
• Keskkonnatemperatuur: -20 °C kuni +40 °C

See toode sisaldab valgusallikat energiatõhususklassiga:

– Kaitse ei ole sisse lülitatud või on rikkis.

• Lülitage kaitse sisse.
• Vahetage rikkis kaitse välja.

- Juhe katkenud.

- Kontrollige juhet pingetestriga.

- Kontrollige ühendusi

– Võimalik olemasolev võrgulüliti väljas

• Lülitage vörgulüliti sisse.

Seade ei lülitu sisse.

– Hämaruseseadistus valesti valitud.
- Seadistage hämaraseadistus uuesti.
– Võrgulüliti VÄLJAS.
• Lülitage vörgulüliti sisse.

– Kaitse ei ole sisse lülitatud või on rikkis.

- Lülitage kaitse sisse.

• Vahetage rikkis kaitse välja.

– Rikete minimeerimiseks eiratakse kiireid liigutusi või on tuvastuspiirkond liiga väike või ei ole korrektne.

- Kontrollige ja justeerige tuvastuspiirkonda.

– Valgusallikas on rikkis.

- Valgusallikas ei ole vahetatav. Seade täielikult välja vahetada.

Seade ei lülitu välja.

– Pidev liikumine tuvastuspiirkonnas.

- Kontrollige tuvastuspiirkonda.

- Vajadusel piirake või muutke tuvastuspiirkonda.

Seade lülitub soovimatult sisse.

– Seade ei ole paigaldatud liikumiskindlalt.
• Paigaldage seade kindlalt.
– Liikumine toimus, kuid vaatleja ei tuvastanud seda (liikumine seina taga, väikese objekti liikumine lambi vahetus läheduses jne).
- Kontrollige piirkonda.
- Vajadusel piirake või muutke tuvastuspiirkonda.
