LIETOŠANAS INSTRUKCIJA My L 40 SC STEINEL

1. Par šo dokumentu 705
2. Vispārēji drošības norādījumi 705
3. lerīces apraksts 706
4. Elektriskais pieslēgums 713
5. Montāža 714
6. Funkcijas 724
7. Kopšana un apkope 730
8. Utilizācija 730
9. Atbilstības deklarācija 731
10. Ražotāja garantija 731
11. Tehniskie dati 732
12. Traucējumu novēršana 733

1. Par šo dokumentu

– Autortiesības ir aizsargātas. Pārpublicēšana, arī atseviš-ku izvilkumu veidā, tikai ar mūsu atļauju.
– Paturam tiesības veikt izmainas, kas saistītas ar tehnikas attīstību.

Brīdinājums par bīstamību!

Bridinajums par bīstamību elektrības dēl!

Brīdinājums par bīstamību ūdens dēl!

2. Vispārēji drošības norādījumi

Neievērojot lietošanas pamācību, draud briesmas!

Šī pamācība ietver svarīgu informāciju drošai ierīces lietošanai. Uz iespējamiem riskiem tiek īpaši norādīts. Neievērošana var izraisīt nāvi vai smagu savainošanos.

• Rūpīgi izlasiet pamācību.
- levērojiet drošības norādes.
- Uzglabājiet pieejamā vietā.

• Darbošanās ar elektrisko strāvu var izraisīt bīstamas situācijas. Pieskaršanās strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.
• Darbu ar elektrotikla spriegumu jāveic profesionāli kvalificētam personālam.
  – Jāievēro vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasības (piem., D:

VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

– Izmantojiet tikai oriğinālās detaļas.
- Remontu drīkst veikt tikai specializētas darbnīcas.

3. lerīces apraksts

Atbilstoša izmantošanas – L 40 SC, L 42 SC

– Sensorsa slēgta LED gaisma ar kustību zinotāju
– Uzstādīšana pie sienas.
– lekštelpās un ārā.

Atbilstoša izmantošanas – L 40 C, L 42 C

• LED gaismeklis.
  – Uzstādīšana pie sienas.
  – lekštelpās un ārā.

Darbības princips – L 40 SC, L 42 SC

– LED sensorgaismeklis ietver aktīvu infrasarkano kustību ziņotāju un ir iestatāms tikai vaur Bloetooth.

Darbības princips – L 40 C, L 42 C

C variantus caur Bluetooth var saslēgt tīklā ar citiem sen-soriem, lai realizētu uztveres zonas paplašināšanu. Tie caur Bluetooth vada signālus (par klātbūtni un gaišumu) tālāk. Vadība notiek tīklā saslēgtajā senorā ar citu saskarni.

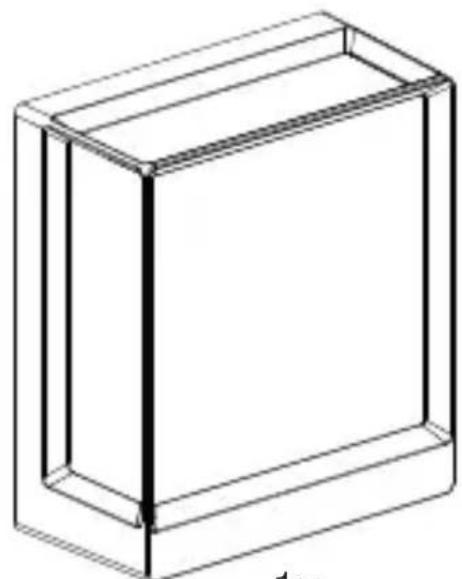

Piegãdes apjoms

3.1 L 40 C, L 42 C

Ierīces komplektācija

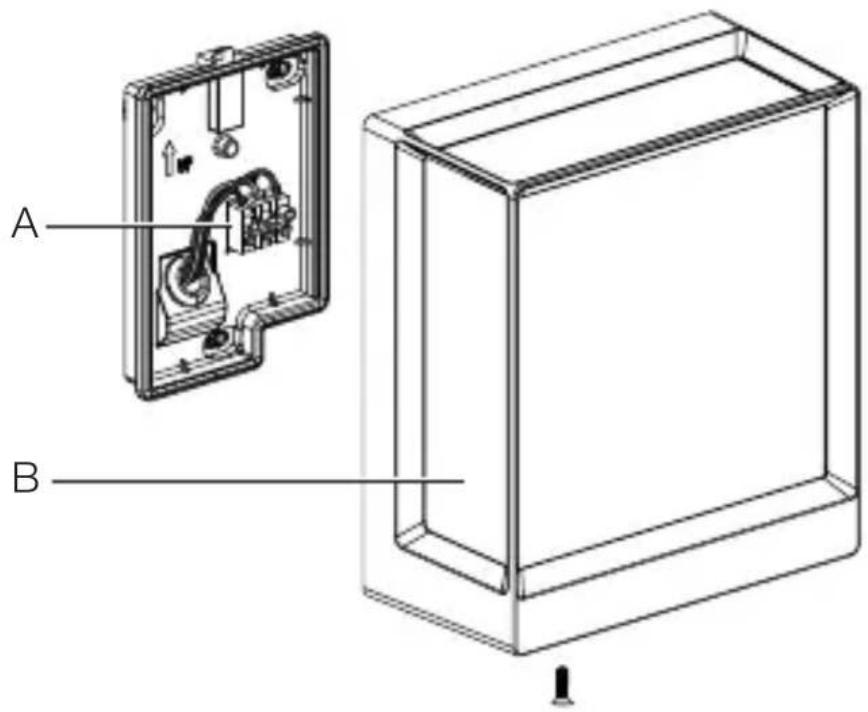

3.7 L 40 C, L 42 C

A B

A Pieslēguma aizspiednis
B Gaismeklis

LV

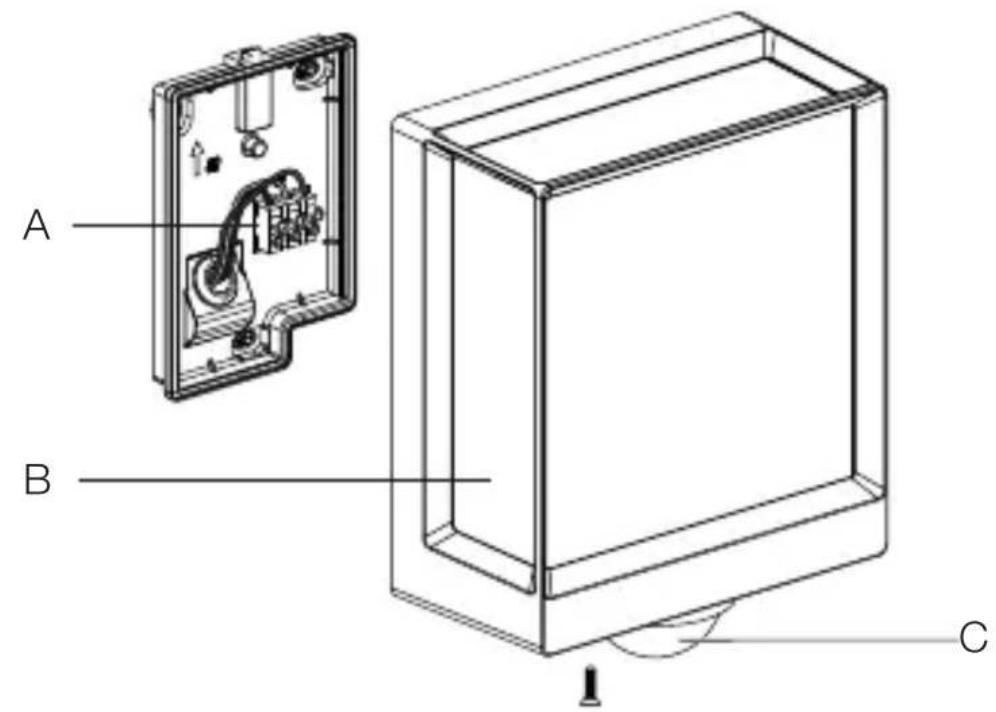

3.8 L 40 SC, L 42 SC

A B C

A Pieslēguma aizspiednis
B Gaismeklis
C Sensors

Gaismas sadalīšanās līkne
3.9

4. Elektriskais pieslēgums

Slēgumu plāns

4.1

Tikla pieslēguma vads ir trīsdzīslu kabelis

L = fāze (parasti melns, brūns vai pelēks)

N = nulles vads (parasti zils)

PE = zemējums (zalš / dzeltens)

lerīci var pieslēgt aiz tīkla slēdža arī elektriski, ja ir nodrošināts, ka tīkla slēdzis ir pastāvīgi ieslēgts.

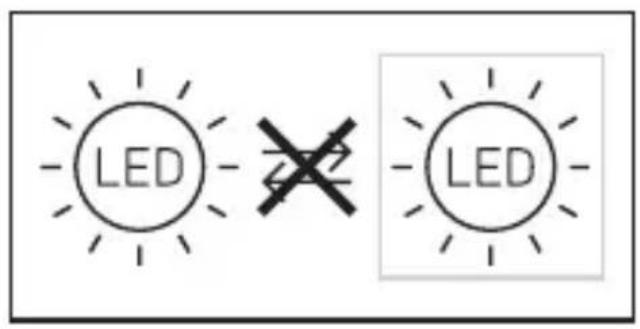

Šī gaismekļa gaismas avots nav nomaināms, ja gaismas avotu ir jānomaina (piem., tā darba mūža beigās), ir jānomaina viss gaismeklis.

LED LED

5. Montāža

Risks saistībā ar elektrisko strāvu!

Pieskaršanās strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

• Atslēdziet strāvu un pārtrauciet sprieguma padevi.
• Pārbaudiet ar sprieguma testeri, vai sprieguma vairs nav.
• Pārliecinieties, ka sprieguma padeve paliek pārtraukta.

Bojājumu risks!

Pieslēguma kabeļu sajaukšana var izraisīt īssavienojumu.

• Identificējiet pieslēguma kabelus.
• Savienojiet pieslēguma kabelus pareizi.

Sagatavošanās montāžai

- Pārbaudiet visas detaļas, vai tās nav bojātas. Bojājumu gadījumā nelietojiet produktu.

- Izvēlieties piemērotu montāžas vietu.

-Νemiet vērā sniedzamību.

- Nemiet vērā kustību uztveri.

-Izvairieties no vibrācijas.

-Uztveres laukā nav škēršli.

-Gaismekli nedrikst montēt sprādzienbīstamās zonās.

–Nemontējiet ierīci pie viegli uzliesmojošām virsmām.

-Neskatieties gaismas avotā no tuva attāluma (<30 cm).

-Vismaz 50 cm attālumā no citiem LED gaismekliem.

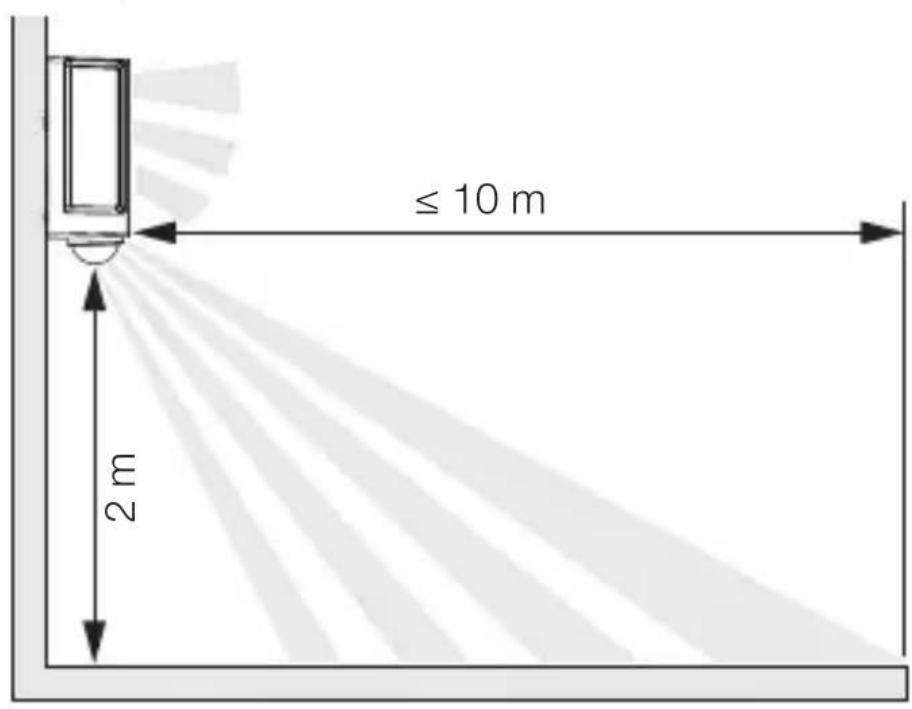

Sniedzamība

5.1

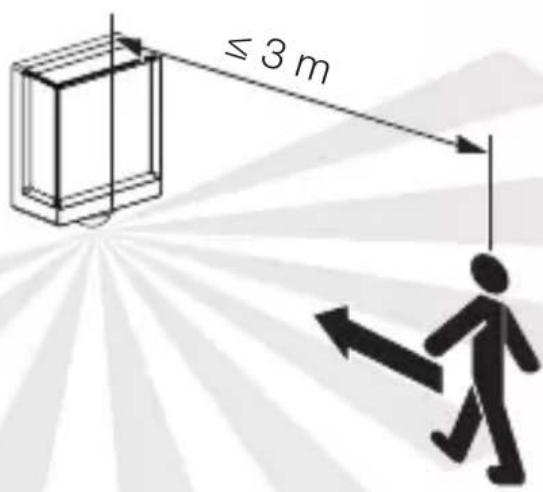

Kustību uztvere iešanas virzienā

5.2

≤ 10 m

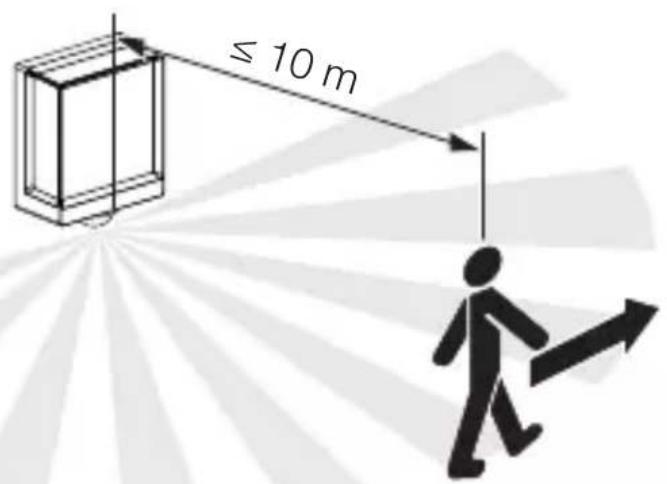

Kustību uztvere iešanas virzienā

5.3

≤ 3 m

Montāžas soli

5.4

I O

1. 2.

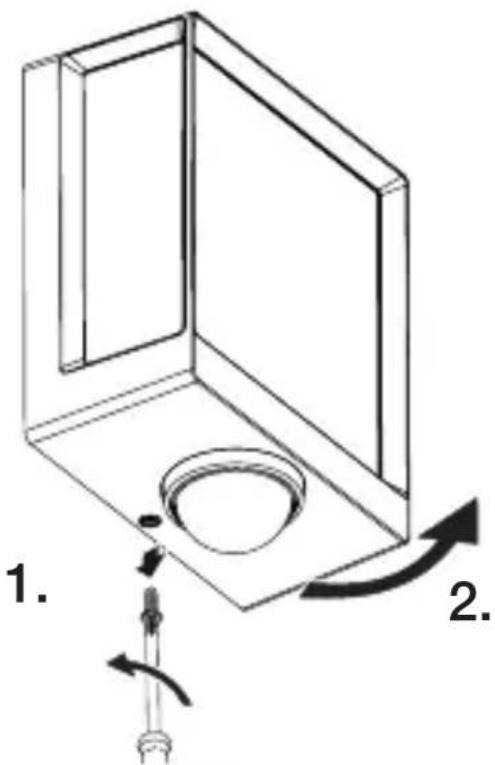

• Pārbaudiet, lai strāas pievade būtu pārtraukta.
• Atskrūvējiet drošības skrūvi.
• Noskrūvējiet nosegu.

5.5

UP L•N

- Atzīmējiet urbuma vietas.

LV

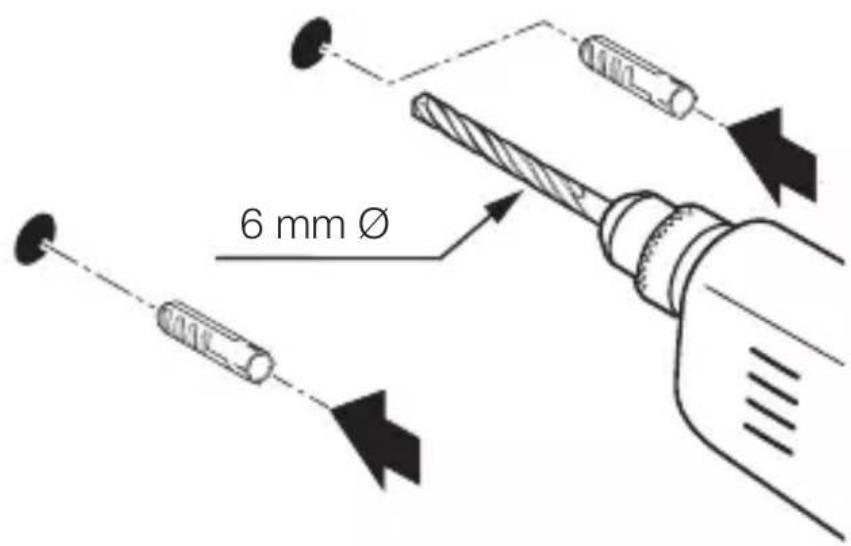

5.6

6 mm Ø

- Izurbiet caurumus (∅ 6 mm) un ievietojiet dībelus.

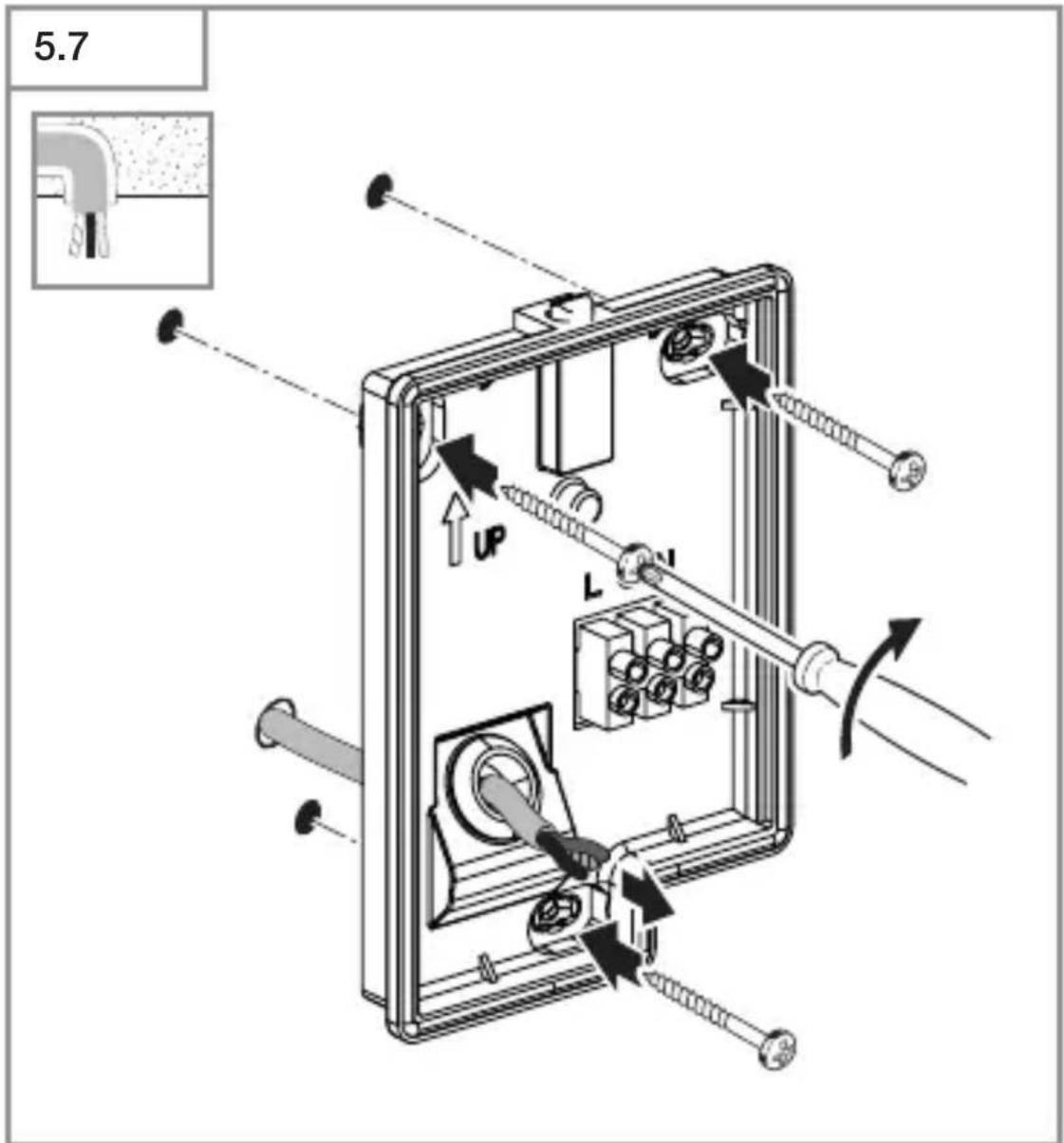

5.7 UP L

- Pieskrūvējiet LED gaismekli pie zemapmetuma pievada.

LV

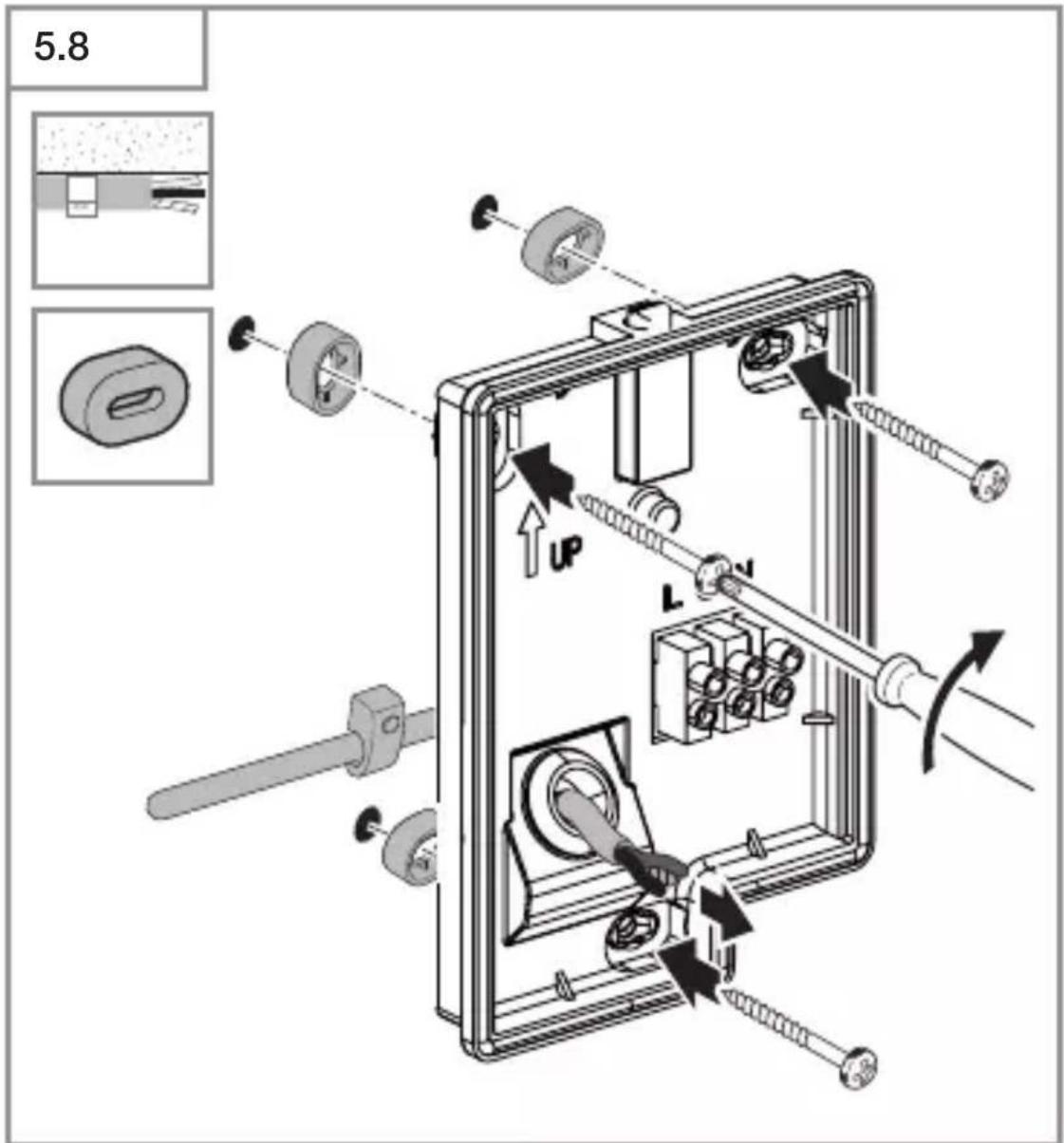

- Pieskrūvējiet LED gaismekli pie virsapmetuma pievada.

5.9

- Pieslēdziet tīkla kabeli atbilstoši slēgumu plānam. →“4. Elektriskais pieslēgums”

LV

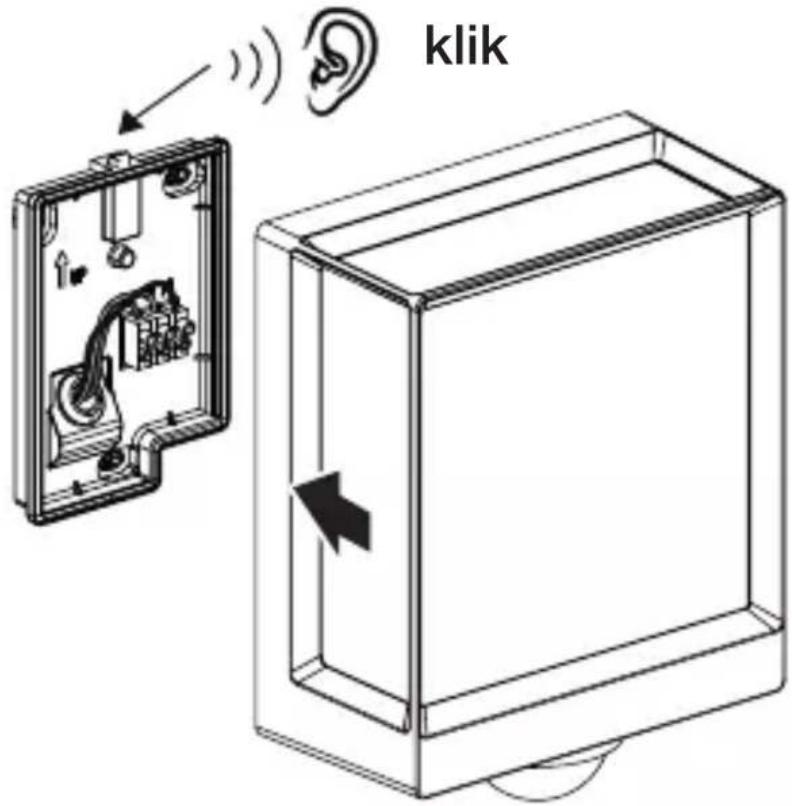

5.10

klik

• Pieslēdziet gaismekli uz sienas turētājam.
• Nospiediet līdz ir dzirdams klikškis.

5.11

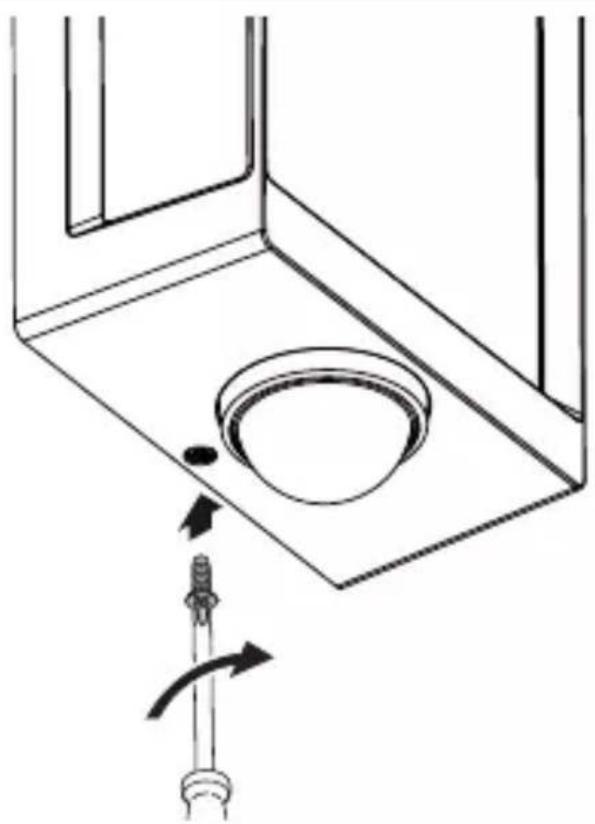

- Pieskrūvējiet drošības skrūvi.

5.12

I O

• leslēdziet elektrības apgādi.
• Veiciet iestatīšanu lietotnē (tikai SC variants).
  →“6. Funkcijas”

LV

6. Funkcijas

Šādas funkcijas ir iestatāmas SC variantiem C variantiem funkcijas ir spēkā tikai kombinācijā ar Bueltooth sensoru.

Funkcijas ir iestatāmas Steinel Connect lietotnē.

Steinel Connect lietotne

Gaismekļa konfigurācijai ar viedtālruni vai planšetdatoru ir Jūsu AppStore jālejuplādē STEINEL Smart Connect lietotne. Ir vajadzīgs viedtālrunis vai planšetdators ar Bluetooth.

Android iOS

Šādas funkcijas ir iestatāmas Smart Connect lietotnē:

– Laika iestatīšana.
– Krēslas sliekšņa iestatījums.
– Bāzes gaismas funkcija.
– lestatāms galvenās gaismas / pamata gaismas līmenis.
– Grupu savienošana.
– Krēslas sliekšņa iestatījums ar Teach-In.

Norāde:

Ir jāievēro min. atstatums 3 m no WLAN rūtera un pieejas punkta, lai izslēgtu nepareizu funkciju.

Rūpnīcas iestatījumi (stāvoklis uz piegādes brīdi)

Laika iestatīšana: 10 s

Pamata apgaismojuma laika iestatišana: 1 min

Krēslas iestatījums: 2 000 luksi

Pamata apgaismojuma aptumšošanas līmenis: 50%

Uzsākšana / Sprieguma pārtraukšana

Atvienojot tīkla spriegumu, tiek saglabāti gan iestatījumi, gan LED gaismekļa aktuālais darbības stāvoklis. Ja atkal tiek pievienots tīkla spriegums, tie atkal tiek atjaunoti.

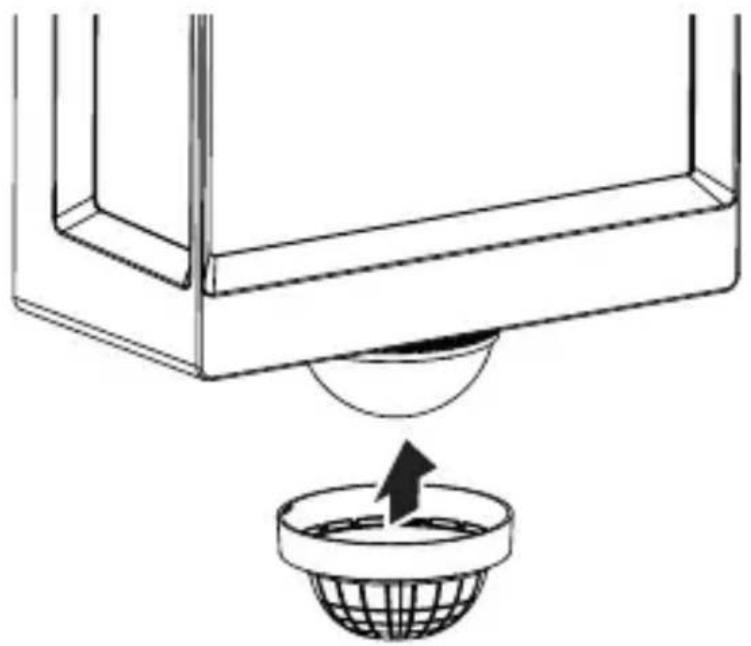

Uztveres lauka justēšana (L 40 SC, L 42 SC)

Lai izslēgtu nejaušu slēgšanos vai mērktiecīgi pārraudzītu bīstamas vietas, uztveres zonu var ierobežot ar plastmasas lēcas nosegiem. Lēcas plastmasas nosegs tiek uzstādīts dizaina gredzenā.

- Nonemiet dizaina gredzenu no sensorvienības.

- Uzmontējiet vēlamo plastmasas nosegu skaitu uz dizai-na gredzena un savienojiet tos savā starpā.

6.4 L 40 SC, L 42 SC

- Piestipriniet dizaina gredzenu ar nosegiem atkal pie sensorvienības.

LV

• Pagriežot dizaina gredzenu ar uzmontētajiem nosegiem, tiek ierobežots uztveres lauks.
• Uztveres lauku var piemērot ari piegriežot plastmasas nosegus.

Laika iestatišana

Vēlamo gaismekļa degšanas ilgumu (izslēgšanās aizturi) iespējams iestatīt bez pakāpēm no apm. 10 s līdz maks. 60 min. Katra uztverta kustība no jauna ieslēdz gaismu.

Norāde:

Pēc katras LED starmeša izslēgšanās uz apm. 1 s ir pārtraukta jaunas kustības uztvere. Beigās ierīce, uztverot kustību, atkal var ieslēgt gaismu. Justējot uztveres lauku un pārbaudot darbību, ieteicams iestatīt īsāko laiku.

Krēslas sliekšņa iestatījums

Vēlamo reakcijas (aptumšošanas) slieksni iespējams bez pakāpēm iestatīt robežās no apm. 2 – 2.000 luksiem.

= Dienasgaismas režīms (atkarībā no apgaismojuma)

= Krēslošanas režīms (apm. 2 luksi)

lestatot uztveres lauku un pārbaudot gaismekļa darbību die- nasgaismā, iestatījumu regulatoram jābūt pagrieztam pret

Pamata gaisma

Pamata gaismas gaišumu iespējams iestatīt starp 10 % un 100 %.

Pamats gaismas ilgumu iespējams iestatīt starp 10 sekundēm un 60 minūtēm, vai arī uz visu nakti.

Galvenais apgaismojums

Galvenās gaismas gaišumu iespējams iestatīt starp 10 % un 100 %.

Grupēšana

Pastāv iespēja, ierīci izmantot kā atsevišku gaismekli, vai arī saslēgt vairākus gaismekļus grupā caur radiokomuni-kāciju. Visi gaismekļi, kas ir pievienoti grupai, darbojas pēc grupas parametriem, kas ietatīti Steinel Connect lietotnē.

Sniedzamību iespējams iestatīt individuāli visiem grupas dalībniekiem.

Fade Time

leslēdzot, gaisma iedegas līdz 100 % (Fade In). Gaismekli izslēdzot - tas pakāpeniski izdziest līdz 0 % (Fade Out).

Fade in un fade out laikus var izvēlēties.

Kaiminu funkcija

Kaiminu funkciju var aktivēt / deaktivēt Smart Connect lietotnē.

Kaiminu grupas tiek pievienotas aktīvajai gaismekļu grupai.

Grupa atsaucas uz piešķirtās kaiminų grupas ieslēgšan, signāliem un atbilstoši iestatījumiem ieslēdz galvano vai pamata gaismu.

7. Kopšana un apkope

Izstrādājumam apkope nav nepieciešama.

Risks saistībā ar elektrisko strāvu!

Üdens kontakts ar strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

- Tīriet tikai sausu ierīci.

Bojājumu risks!

Ierīci var sabojāt, lietojot nepareizus tīrīšanas līdzekļus.

- Tīriet ierīci ar viegli mitru lupatiņu bez tīrīšanas līdzekļa.

Svarīgi! Bateriju ierīce nav nomaināma.

230V LED

8. Utilizācija

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.

Nemetiet elektroierīces parastajos atkritu- mos!

Tikai ES valstim:

Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atseviški un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

9. Atbilstības deklarācija

Ar šo STEINEL GmbH paziņo, ka radioiekārta L 40 SC/C und L 42 SC/C atbilst direktīvai 2014/53/ES.

Visu ES atbilstības deklarācijas tekstu Jūs varat izlasīt: www.stinel.de

10. Ražotāja garantija

Ražotāja garantija STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Vācija

Šis STEINEL ražojums ir izgatavots ar vislielāko rūpību, tā darbība un drošība pārbaudīta atbilstoši spēkā esošajiem normatīviem, un noslēgumā veikta izlases veida kvalitātes kontrole. Steinel garantē nevainojamas produkta īpašības un darbību. Garantijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam. Mēs novēršam trūkumus, kas radušies materiālu vai rūpnīcas klūdu dēļ, garantijas serviss ietver sevī bojāto daļu remontu vai apmainu pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā arī uz bojāju-miem un trūkumiem, kas radušies nelietpratīgas lietošanas vai apkopes, kā arī kritiena rezultātā. Garantijas saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā. Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu klūdas aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodaļai.

Serviss:

Pēc garantijas laika beigām vai gadījumos, kad garantija nav spēkā, nepieciešamo remontu veic rūpnīcas servisa dienests. Lūdzu, nosūtiet labi iesainotu izstrādājumu uz tuvāko servisa darbnīcu.

3 GADU RAŽOTĀJA GARANTIJA

LV

11. Tehniskie dati

- Izmēri (H x B x T)

L 40 C: 229 x 201 x 105 mm

L 40 SC: 261 x 201 x 105 mm

L 42 C: 274 x 131 x 105 mm

L 42 SC: 306 x 131 x 105 mm

- Barošanas spriegums: 220–240 V, 50/60 Hz

- Jaudas patērinš (P _on )

L 40 C: 12,90 W

L 40 SC: 12,90 W

L 42 C: 12,60 W

L 42 SC: 13,00 W

- Standby (tikls) (P_net)

L 40 C: 0,44 W

L 40 SC: 0,42 W

L 42 C: 0,44 W

L 42 SC: 0,43 W

- Standby sensors ( P_sb )

L 40 SC: 0,42 W

L 42 SC: 0,43 W

– Gaismas plūsma (360°)

L 40 C: 987 lm

L 40 SC: 1.057 lm

L 42 C: 990 lm

L 42 SC: 1.010 lm

– Darbības līmenis

L 40 C: 76,5 lm/W

L 40 SC: 81,9 lm

L 42 C: 78,6 lm

L 42 SC: 77,7 lm

- Gaismas krāsas temperatūra: 3.000 Kelvini (silti balta)

- Krāsas attēlošanas indekss: R_a=82

- Vidējs dzīves ilgums: L70B50 pie 25 °C: >60.000 h

- Krāsas konstistence SDCM: Sākuma vērtība: 6

– Gaismas stipruma sadalijums:

– Uztveres lenkis L 40, L 42 SC: 180°
– Raidjauda: aptuveni 1 mW
– Sniedzamība L 40, L 42 SC: maks. 10 m
– Laika iestatišana L 40, L 42 SC: 10 s – 60 min
- Krēslas iestatījums L 40, L 42 SC: 2-2.000 luksi
– Aizsardzības klase: IP 54
- Aizsardzības klase: /
- Apkārtējā temperatūra: -20°līdz +40 °C

Šai precei ir gaismas avots ar energijas efektivitātes klasi

12. Traucējumu novēršana

Ierīcei netiek pievadīta strāva.

– Drošinātājs nav ieslēgts vai ir bojāts.

• leslēdziet drošinātāju.
  • Nomainiet bojāto drošinātāju.

- Bojāts kabelis.

- Pārbaudiet kabeli ar sprieguma testeri.

– Issavienojums tīkla pievadvadā.
• Pārbaudiet pieslēgumus.
– lespējams izslēgts tīkla slēdzis, ja tāds ir ierīkots.
• leslēdziet tīkla slēdzi.

LV

Ierīce neieslēdzas.

– Krēslas sliekšņa iestatījums izvēlēts nepareizi.

- Iestatiet no jauna krēslas sliekšna iestatījumu.

- IZSL. tīkla slēdzis.

– Drošinātājs nav ieslēgts vai ir bojāts.

- leslēdziet drošinātāju.

- Nomainiet bojāto drošinātāju.

– Ātras kustības netiek uztvertas, lai mazinātu traucē-jumus, vai arī ir uzstādīts pārāk mazs vai nepareizs uztveres lauks

- Pārbaudiet un justējiet uztveršanas zonu.

– Gaismas avots ir bojāts.

- Gaismas avots nav nomaināms. Nomainiet visu ierīci.

lerīce neizslēdzas.

– Nepārtraukta kustība uztveršanas zonā.

- Pārbaudiet uztveršanas zonu.

- Pie vajadzības ierobežojiet vai izmainiet uztveres zonu.

Ierīce ieslēdzas nevajadzīgi.

– lerīce ir piestiprināta tā, ka tā nav pasargāta no vibrācijām.

- Stingri uzmontējiet ierīci.

– Bija kustība, taču novērotājs to neatpazina (kustība aiz siensa, neliela objekta kustība tiešā lampas tuvumā utt.).

- Pārbaudiet uztveres zonu.

- Pie vajadzības ierobežojiet vai izmainiet uztveres zonu.
