BRUGSANVISNING My L 40 SC STEINEL

1. Om dette dokument 265
2. Generelle sikkerhedsanvisninger 265
3. Beskrivelse 266
4. Elektrisk tilslutning 273
5. Montering 274
6. Funktion 284
7. Vedligeholdelse og pleje 290
8. Bortskaffelse 290
9. Producentgaranti 291
10. Tekniske data 292

11. Afhjælpning af fejl 293

12. Overensstemmelseserklæring 291

1. Om dette dokument

• Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse.
• Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Advarsel mod farer!

Advarsel mod farer på grund af strøm!

Advarsel mod farer på grund af vand!

2. Generelle sikkerhedsanvisninger

Fare, hvis brugsanvisningen ikke følges!

Denne vejledning indeholder vigtige informationer om sikker håndtering af enheden. Der gøres specifikt opmærksom på mulige farer. Manglende overholdelse kan medføre døden eller alvorlige kvæstelser.

• Læs vejledningen omhyggeligt.
  • Følg sikkerhedsanvisningerne.

• Opbevar vejledningen, så der er adgang til den.

• Händtering af elektrisk strøm kan medføre farlige situationer. Berøring af strøm førende dele kan give elektrisk stød, forbrændinger og medføre dødsfald.

• Arbejde på netspænding må kun udføres af kvalificeret fagpersonale.
• Overhold det pågældende lands installationsforskrifter og tilslutningsregler (f. eks. D: VDE 0100,

A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

• Brug kun originale reservedele.
• Reparationer må kun udføres af specialvirksomheder.

3. Beskrivelse

Tilsigtet brug – L 40 SC, L 42 SC

• Sensorstyret LED-lys med bevægelsessensor.
• Vægmontering.
  – indendørs og udendørs.

Tilsigtet brug-L 40 C, L 42 C

• LED-lampe.
• Vægmontering.
  – indendørs og udendørs.

- Sensor-LED-lampen indeholder en infrarød bevægel-sessensor og kan kun indstilles via Bluetooth

C-varianterne kan forbindes i netværk med andre sensorer via Bluetooth for at udvide overvågningsområdet. De videresender de registrerede signaler (tilstedeværelse og lysstyrke) via Bluetooth. Styringen sker i sensoren i netværket med et andet interface.

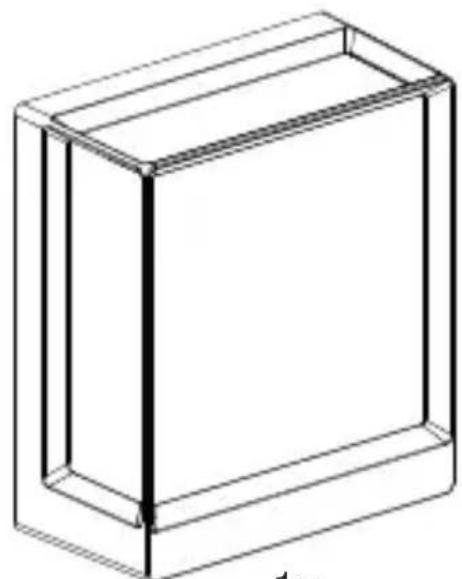

Leveringsomfang

3.1 L 40 C, L 42 C

• 1 LED-lampe
• 3 afdækningsclips
  -3 afstandsholdere
• 3 rawlplugs
• 3 skruer
• 1 sikkerhedsdatablad (A)
• 1 Quick-Start-guide (B)

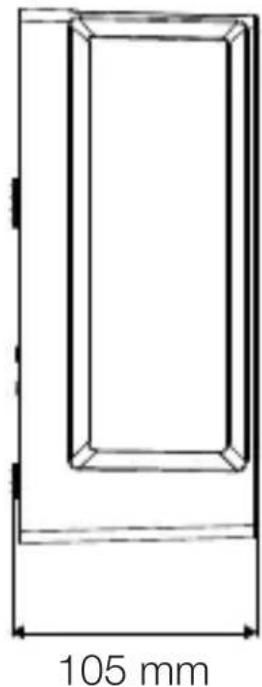

Produktmål

3.3 L 40 C

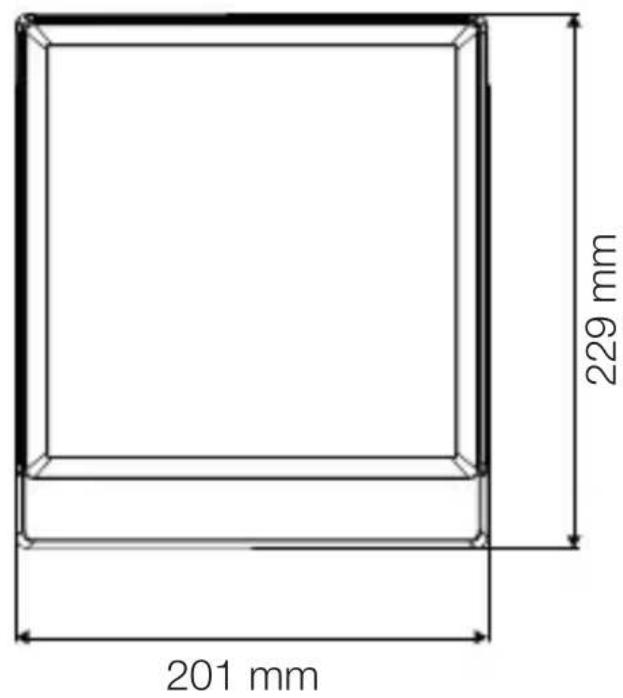

201 mm 229 mm

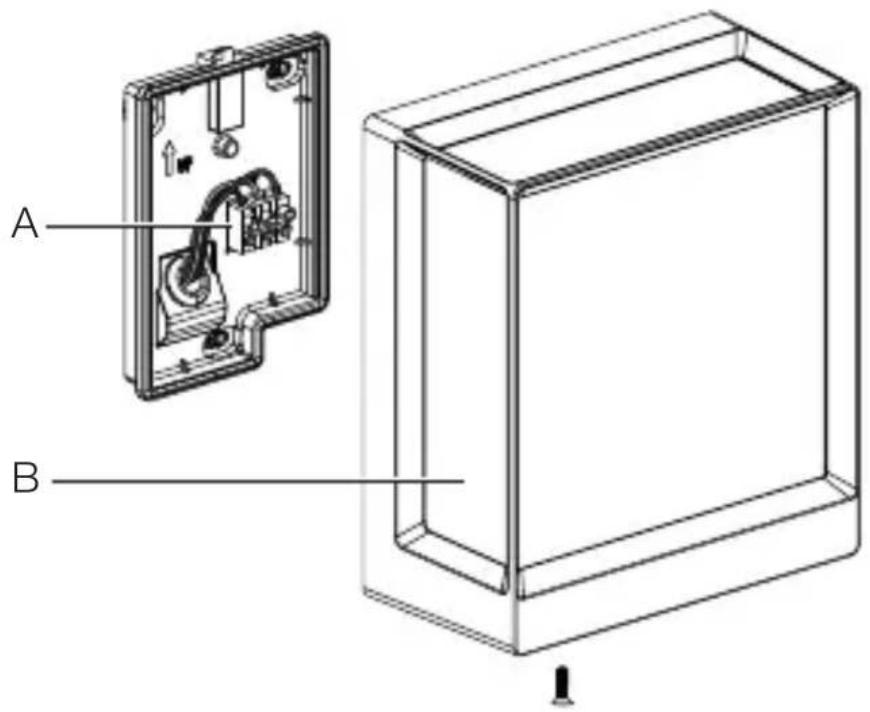

Oversigt over enheder

3.7 L 40 C, L 42 C

A B

A Tilslutningsklemme
B Lampe

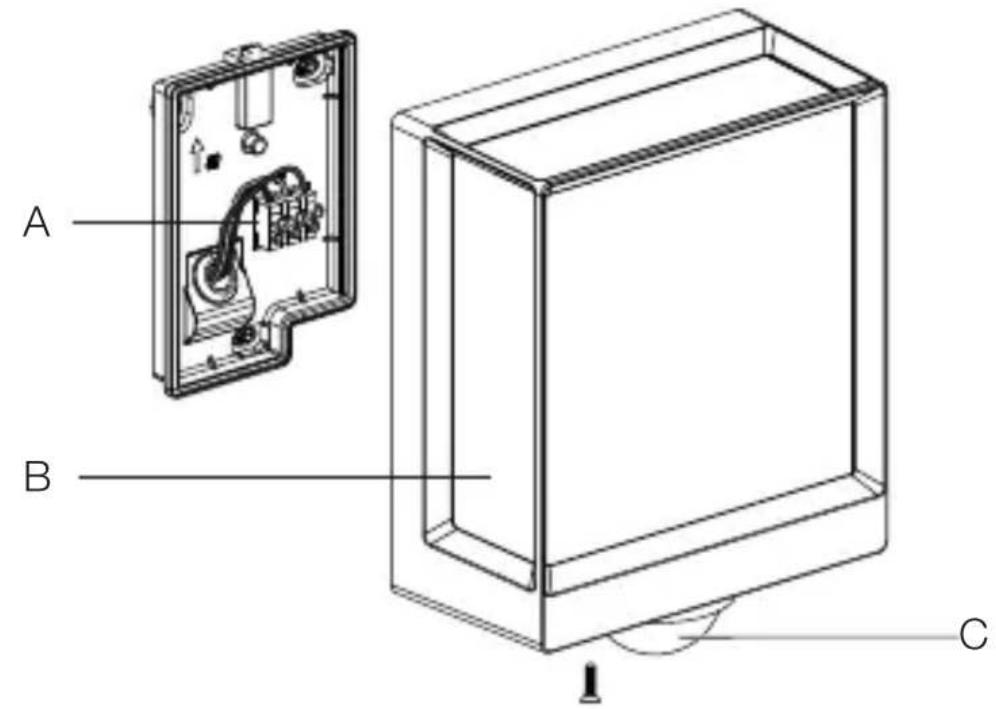

3.8 L 40 SC, L 42 SC

A B C

A Tilslutningsklemme
B Lampe
C Sensor

Lysfordelingskurve

3.9

4. Elektrisk tilslutning

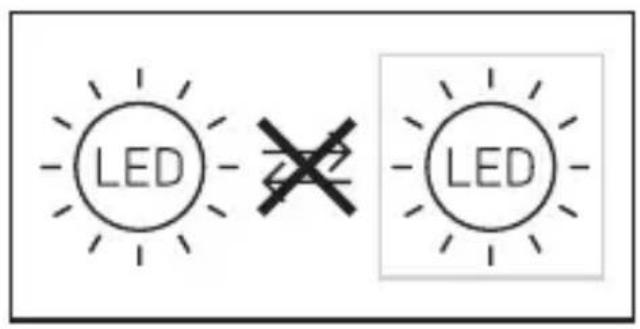

Ledningsdiagram

4.1

Netledningen har 3 ledere

PE = beskyttelsesleder (grøn / gul)

Enheden kan også tilsluttes elektrisk efter en netafbryder, hvis det er sikret, at netafbryderen altid er tændt.

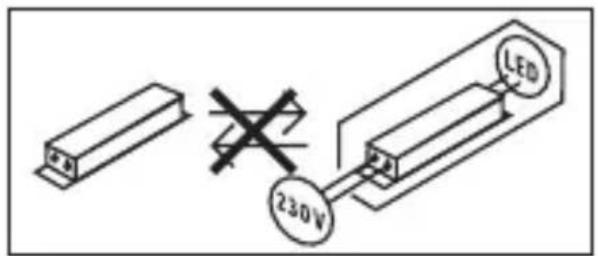

Lyskilden i denne lampe kan ikke udskiftes. Hvis lyskilden skal udskiftes (f.eks. når den ikke fungerer længere), skal hele lampen udskiftes.

LED LED

5. Montering

Berøring af strømførende dele kan give elektrisk stød, forbrændinger eller medføre dødsfald.

• Slå strømmen fra, og afbryd spændingstilførslen.
• Kontrollér med en spændingstester, om spændingen er afbrudt.
• Sørg for, at spændingstilførslen forbliver afbrudt.

Fare for materielle skader!

Ombytning af tilslutningsledningerne kan medføre kortslutning.

• Identificer tilslutningsledningerne.
• Forbind tilslutningsledningerne korrekt.

Forberedelse af montering

- Kontrollér alle komponenter for beskadigelser. Er produktet beskadiget, må det ikke tages i brug.

• Vælg et egnet monteringssted.

-Tag hensyn til rækkevidden
-Tag hensyn til bevægelsesregistreringen
-Vibrationsfrit.
-Overvågningsområde uden forhind ringer.
–Ikke i eksplosionsfarlige områder.
–Ikke på let brændbare overflader.
-Mindst 50 cm afstand til andre LED-lamper.

-Ingen mulighed for at se ind i lyskilden fra kort afstand (< 30 cm).

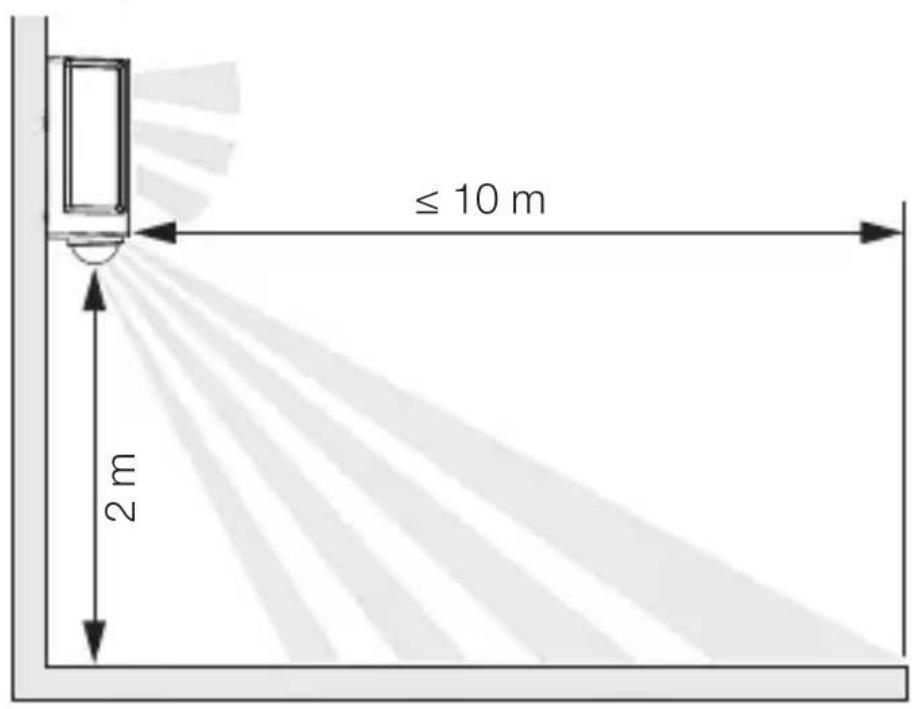

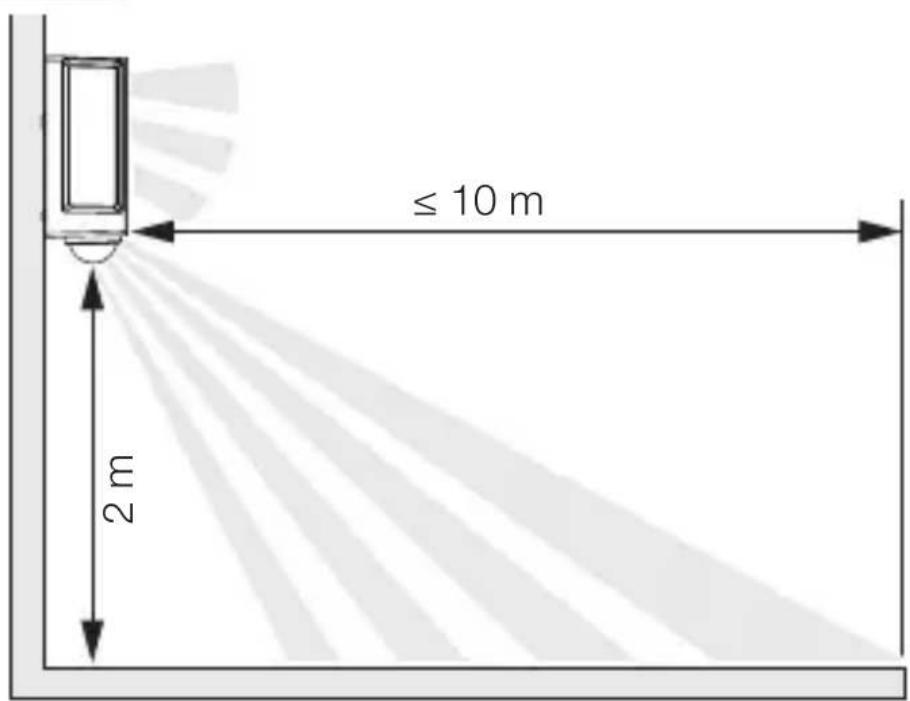

Rækkevidde

DK

5.1

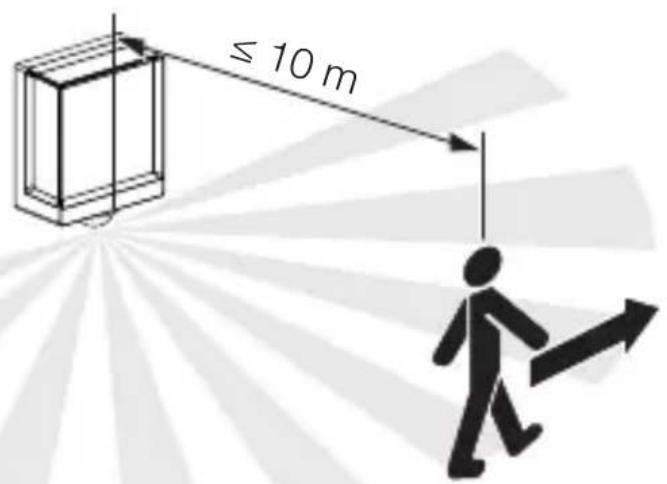

Bevægelsesovervågning på tværs af gangretningen

5.2

≤ 10 m

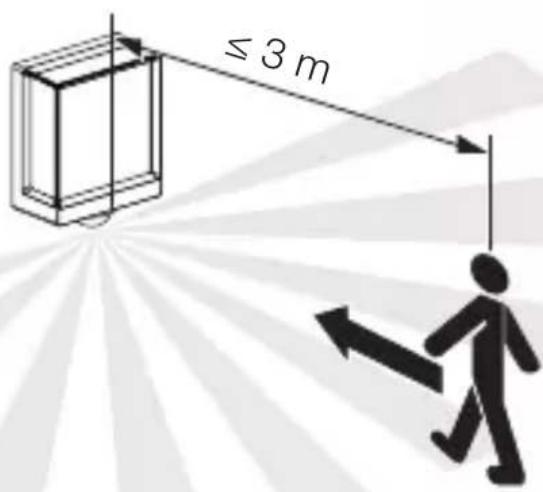

Bevægelsesovervågning i gangretningen

5.3

≤ 3 m

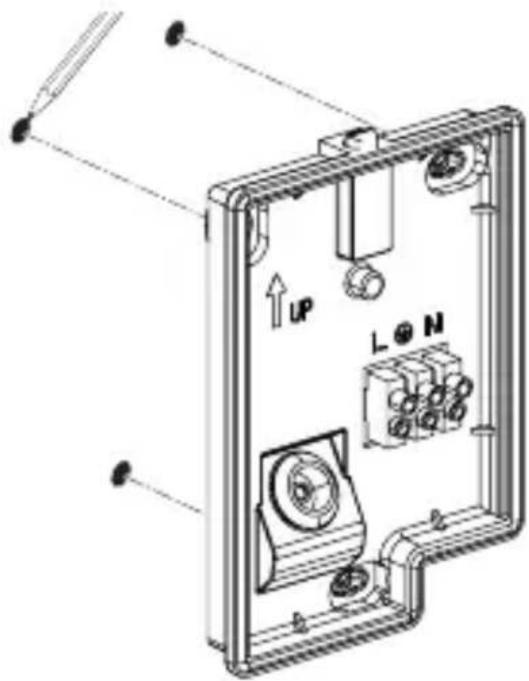

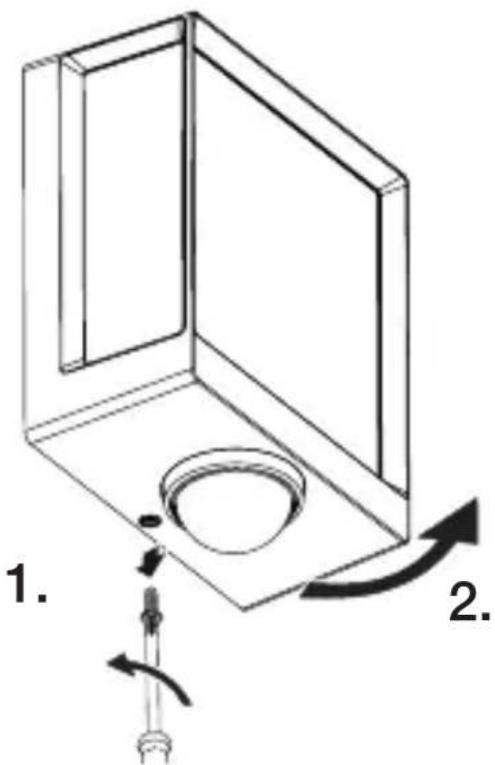

Monteringstrin

5.4

I O

1. 2.

DK

• Kontrollér, at spændingstilførslen er afbrudt
  • Løsn sikringsskruen

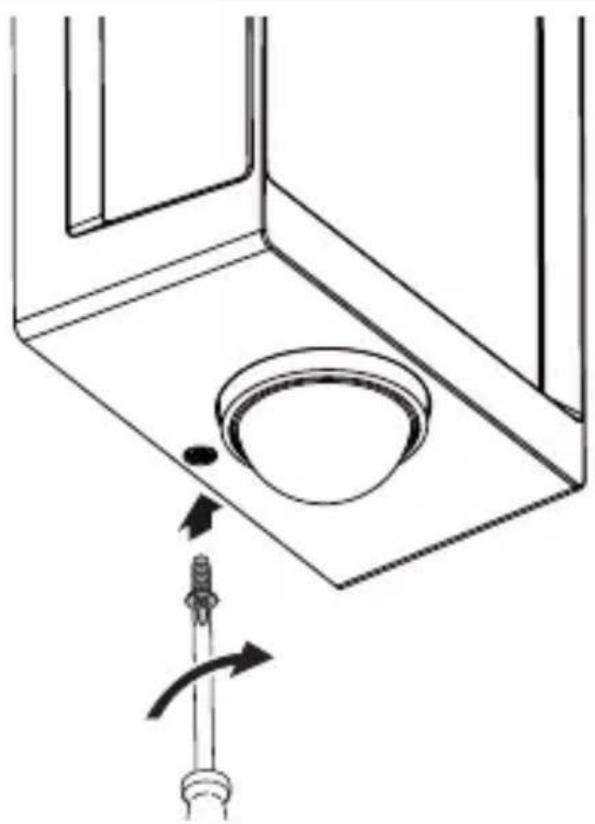

• Skru kappen af.

5.5

UP LON

- Bor huller (∅ 6 mm), og sæt rawlplugs i.

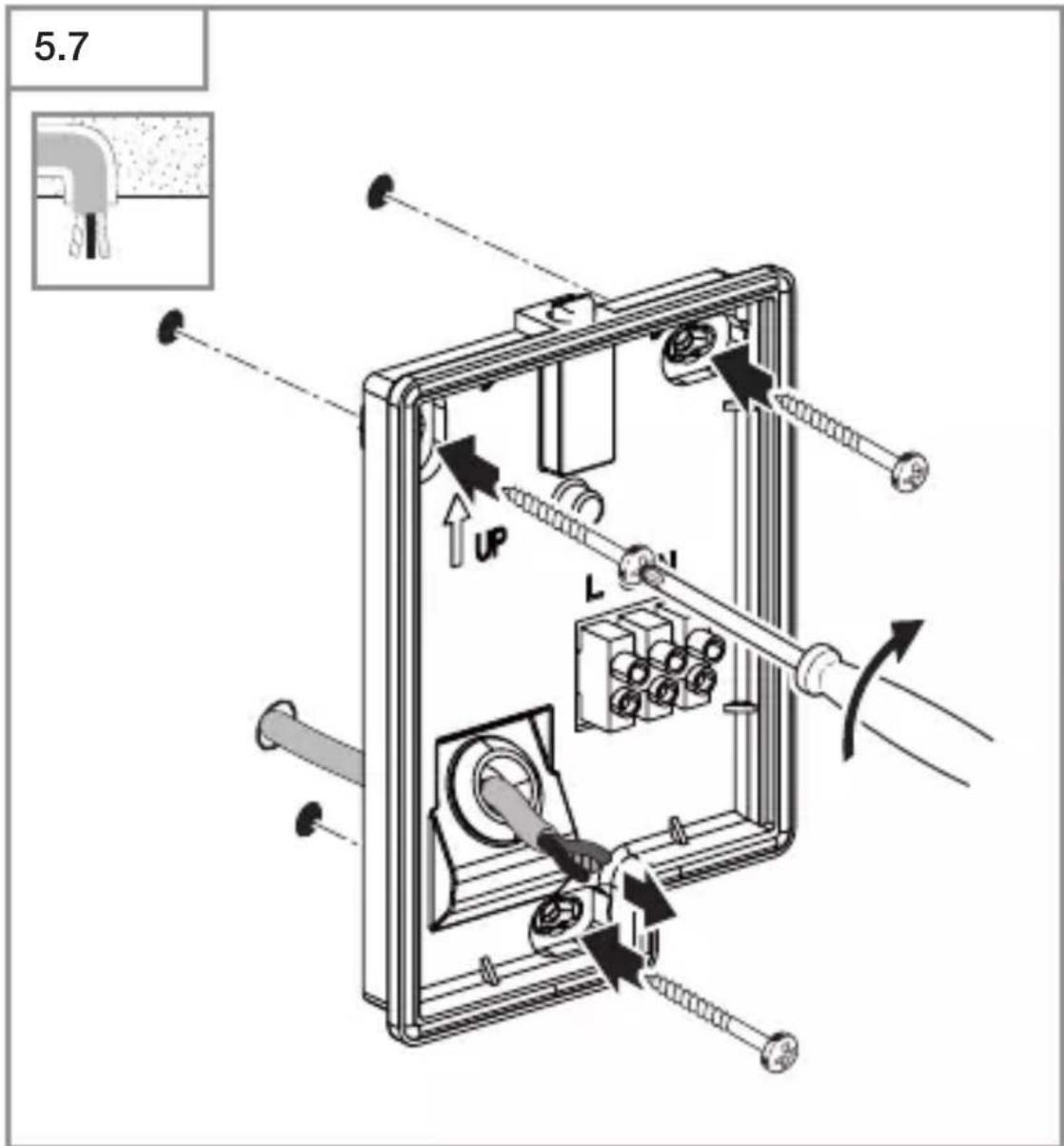

5.7 UP L

- Skru LED-lampen således fast ved skjult tilførselsledning.

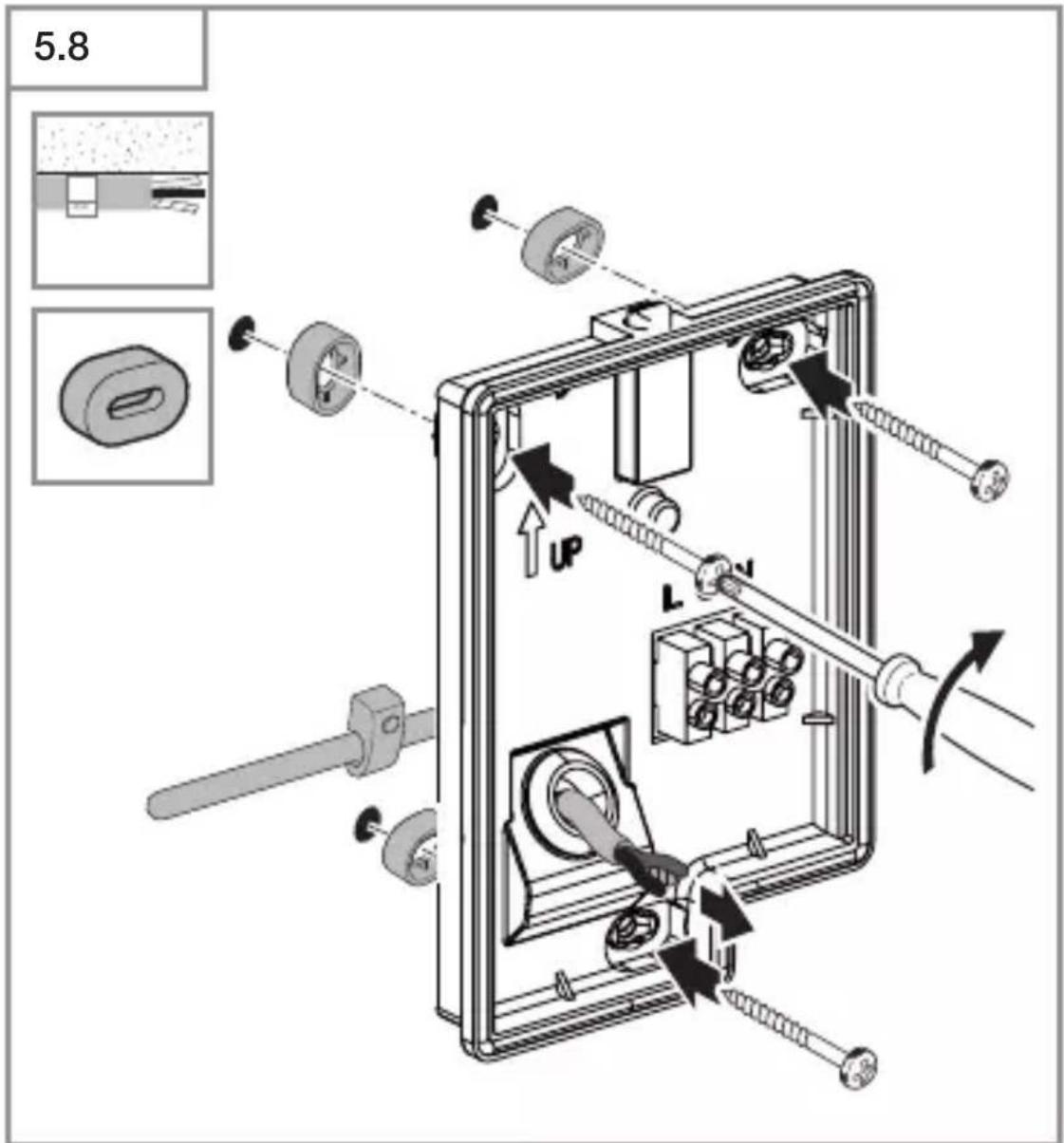

- Skru LED-lampen således fast ved synlig tilførselsledning.

5.9

• Tilslut lampen på vægholderen.
• Tryk, indtil du hører et klik.

5.11

• Slå strømforsyningen til
• Foretag indstillinger ved hjælp af appen (kun SC-variant).
  →"6. Funktion"

6. Funktion

Funktionerne kan kun indstilles for SC-varianterne. For C-varianter gælder funktionerne kun i kombination med et Bluetooth-sensorprodukt

Funktionerne indstilles ved hjælp af Steinel Connect-appen.

Steinel Connect-app

For at konfigurere lampen med smartphone eller tablet skal du downloade STEINEL Connect-appen fra din AppStore. Du skal bruge en smartphone eller tablet med Bluetooth.

Android iOS

Funktioner, som kan indstilles ved hjælp af Steinel Connect-appen, er:

• Tidsindstilling.
• Skumringsindstilling.
• Grundlysfunktion.
• Indstilleligt hovedlys- / grundlysniveau.
• Gruppenetværk.
• Skumringsindstilling ved hjælp af Teach-In.

Bemærk:

Der skal være en minimumsafstand på 3 m til WLAN-routeren og de forskellige Access Points for at undgå fejlfunktioner.

Standardindstillinger (tilstand ved levering)

Tidsindstilling for hovedlys: 10 s

Tidsindstilling for grundlys: 1 min

Skumringsindstilling:

2.000 lux

Grundlys, dæmpningsniveau: 50 %

Start-Up / spændingsafbrydelse

Ved afbrydelse af netspændingen gemmes indstillingerne samt LED-lampens aktuelle driftstilstand. Når netspændingen er tilsluttet igen, gendannes indstillingerne og driftstilstanden.

Justering af overvågningsområdet (L 40 SC, L 42 SC)

For at udelukke utilsigtet tænding eller målrettet overvåge bestemte risikoområder kan overvågningsområdet begrænses ved hjælp af plastkapper. Linsens plastkappe sættes ind i designringen.

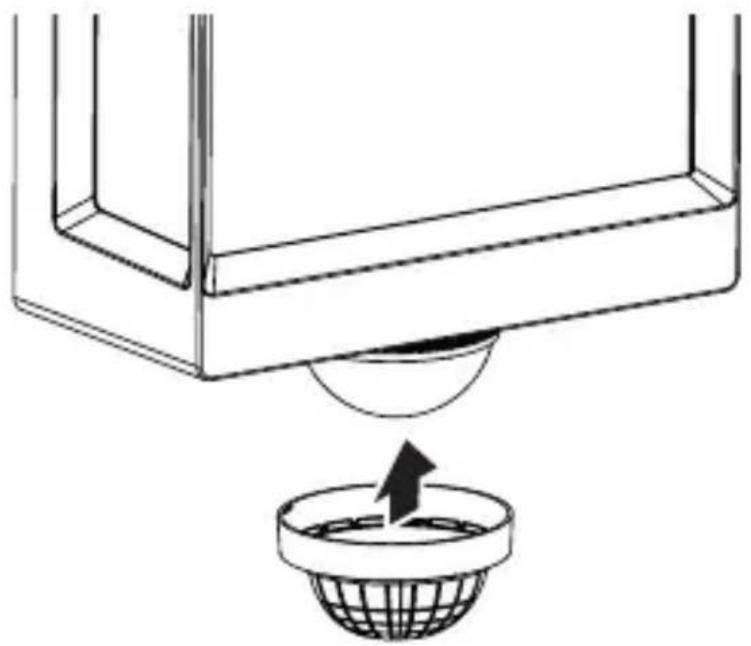

- Tag designringen af sensorenheden.

- Anbring det ønskede antal plastkapper på designringen, og forbind dem med hinanden.

6.4 L 40 SC, L 42 SC

- Fastgør designringen med kapperne på sensorenheden igen.

• Overvågningsområdet begrænses ved at dreje designringen med de monterede kapper.
• Overvågningsområdet kan også tilpasses ved at tilskære plastkapperne.

Tidsindstilling

Tiden (slukningsforsinkelse) kan indstilles trinløst fra ca. 10 sekunder til maks. 60 minutter. Enhver registreret bevægelse tænder lyset igen.

Bemærk:

Hver gang enheden sluk kes, er en ny bevægelses- registrering spærret i

ca. 1 sekund. Derefter kan enheden tændes igen ved bevægelse.

Ved justering af overvågningsområdet og ved funktionstesten anbefales det at indstille den korteste tid.

Skumringsindstilling

Aktiverings lysstyrken (skumring) kan indstilles trinløst fra ca. 2 – 2.000 lux.

= dagslystilstand (uafhængigt af lysstyrke)
= skumringsindstilling (ca. 2 lux)

Ved indstilling af overvågningsområdet og funktionstest i dagslys skal indstillingsknappen stå på

Grundlys

Grundlysets lysstyrke kan indstilles mellem 10 % og 100 %.

Grundlysets varighed kan indstilles trinløst mellem 10 sekunder og 60 minutter eller for hele natten.

Hovedlys

Hovedlysets lysstyrke kan indstilles mellem 10 % og 100 %.

Gruppering

Du har mulighed for at bruge enheden som separat lampe eller sammenkoble flere lamper i grupper via trådløs kommunikation. Alle lamper, som er tilknyttet en gruppe, fungerer efter de gruppe parametre, der er indstillet i Steinel Connect-appen. Rækkevidden kan indstilles individuelt for allegruppedeltagere.

Fade time

Når lyset tændes, stiger lysstyrken konstant op til 100 % (fade in). Når lyset slukkes, reguleres lysstyrken konstant ned til 0 % (fade out). Fade-in- og fade-out-tiderne kan vælges frit.

Nabofunktion

Nabofunktionen kan aktiveres og deaktiveres via Steinel Connect-appen.

Her tilknyttes nabogrupperne til den aktive lampegruppe. Gruppen reagerer på tændingssignaler fra den tilknytte-de nabogruppe og skifter afhængigt af indstillingerne til hovedlys eller grundlys.

7. Vedligeholdelse og pleje

Enheden er vedligeholdelsesfri.

Hvis vand kommer i kontakt med strømførende dele, kan det medføre elektrisk stød, forbrændinger eller død.

- Rengør kun enheden, hvis den er tør.

Fare for materielle skader!

Produktet kan blive beskadiget pga. forkerte rengøringsmidler.

- Rengør enheden med en let fugtig klud uden rengøringsmiddel.

Vigtigt: Transformeren kan ikke udskiftes.

230V LED

8. Bortskaffelse

Smid ikke elapparater ud sammen med husholdningsaffaldet!

Kun for EU-lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater og direktivets implementering i national lovgivning skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

9. Overensstemmelseserklæring

Hermed erklærer STEINEL GmbH, at det trådløse anlæg af typen L 40 SC/C og L 42 SC/C er i overensstemmelse med direktivet 2014/53/EU. Du kan læse EU-overensstemmelseserklæringens komplette tekst under følgende internetadresse: www.stinel.de

10. Producentgaranti

Producentgaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Dette Steinel-produkt er fremstillet med største omhu, funktions- og sikkerhedstestet iht. de gældende forskrifter samt underlagt stikprøve-kontrol. Steinel garanterer for upåklagelig beskaffenhed og funktion. Garantien gælder 36 måneder fra den dag, produktet er solgt til forbrugeren. Vi afhjælper mangler, der skyldes materiale- eller fabrikationsfejl, og garantien ydes i form af reparation eller udskiftning af defekte dele efter vores valg. Der ydes ikke garanti ved skader på sliddele, ej heller ved skader og mangler, der er opstået pga. ukorrekt behandling og vedligeholdelse. Yderligere følgeskader på fremmede genstande dækkes ikke. Garantien gælder kun, hvis den ikke-adskilte enhed sammen med en beskrivelse af fejlen, kassebon eller faktura (købsdato og forhandlerstempel) sendes velemballeret til den pågældende serviceafdeling.

Service:

Når garantiperioden er udløbet, eller der opstår mangler, der ikke er dækket af garantien, foretages reparationer af vores fabriksservice. Send venligst produktet velemballeret til nærmeste serviceafdeling.

3ÅRS PRODUCENT GARANTI

11. Tekniske data

- Mål (H x B x D)

L 40 C: 229 x 201 x 105 mm

L 40 SC: 261 x 201 x 105 mm

L 42 C: 274 x 131 x 105 mm

L 42 SC: 306 x 131 x 105 mm

– Forsyningsspænding: 220–240 V, 50/60 Hz

- Effektforbrug (P _on )

L 40 C: 12,90 W

L 40 SC: 12,90 W

L 42 C: 12,60 W

L 42 SC: 13,00 W

- Standby (netværk) (P_net)

L 40 C: 0,44 W

L 40 SC: 0,42 W

L 42 C: 0,44 W

L 42 SC: 0,43 W

- Standby Sensor (P_sb)

L 40 SC: 0,42 W

L 42 SC: 0,43 W

- Lysstrøm (360°)

L 40 C: 987 lm

L 40 SC: 1.057 lm

L 42 C: 990 lm

L 42 SC: 1.010 lm

- Virkningsgrad

L 40 C: 76,5 lm/W

L 40 SC: 81,9 lm

L 42 C: 78,6 lm

L 42 SC: 77,7 lm

– Farvetemperatur: 3.000 K (varm hvid)

- Farvegengivelsesindeks: R_a=82

– Gennemsnitlig beregnet levetid:

L70B50 ved 25 °C: > 60.000 timer

– Farvekonsistens SDCM: startværdi: 6

Dette produkt indeholder en lyskilde i energieffektivitetsklasse:

12. Afhjælpning af fejl

Enhed uden spænding.

– Sikring ikke slået til eller defekt.

• Slå sikringen til.
• Udskift den defekte sikring.

- Ledning afbrudt.

- Kontrollér ledningen med en spændingstester.

• Kortslutning i nettilførslen.
• Kontrollér tilslutningerne.
• En eventuel netafbryder er slået fra.
• Slå netafbryderen til.

Enheden tænder ikke.

- Der er valgt en forkert skumringsindstilling.

- Indstil skumringsindstillingen igen.

- Netafbryder SLUKKET.

- Indstil netafbryderen.

– Sikring ikke slået til eller defekt.

- Slå sikringen til.

- Udskift den defekte sikring.

– Hurtige bevægelser undertrykkes for at minimere fejl, eller der er indstillet et for lille eller ukorrekt overvågningsområde.

- Kontrollér og juster overvågningsområdet.

- Lyskilde defekt.

- Lyskilden kan ikke udskiftes. Udskift enheden komplet.

Enheden slukker ikke.

- Konstant bevægelse i overvågningsområdet.

- Begræns eller ændr overvågningsområdet om nødvendigt.

Enheden tænder uønsket.

- Enheden er ikke fast monteret.

- Monter enheden, så den sidder fast.

- Der var en bevægelse, som dog ikke blev set af iagttageren (bevægelse bag væg, et lille objekt har bevæget sig umiddelbart i nærheden af lampen osv.).

- Kontrollér området.

- Begræns eller ændr overvågningsområdet om nødvendigt.
