BRUGSANVISNING L 42 SC STEINEL

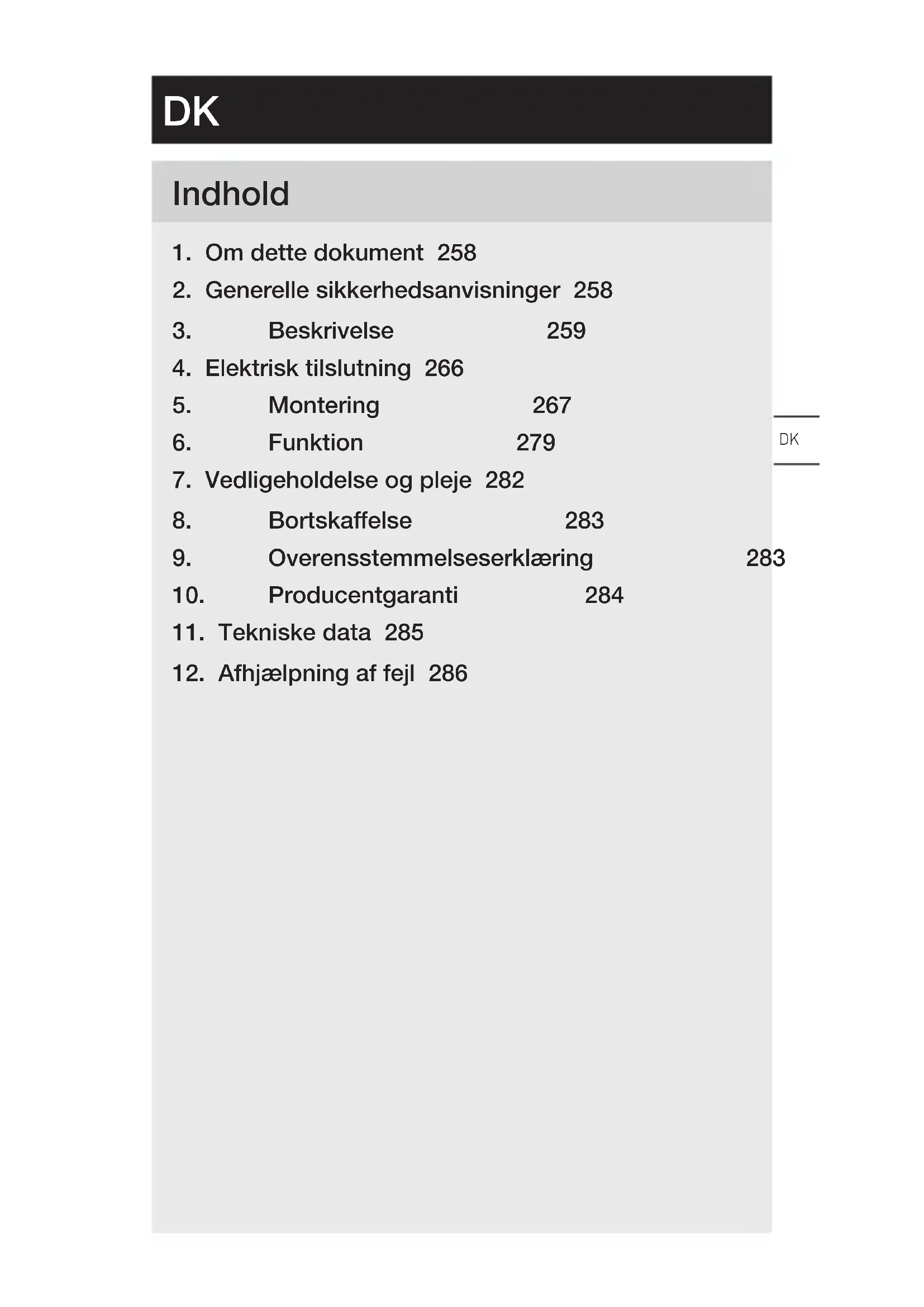

1. Om dette dokument 258

2. Generelle sikkerhedsanvisninger 258

7. Vedligeholdelse og pleje 282

12. Afhjælpning af fejl 286

1. Om dette dokument

– Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse. – Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Advarsel mod farer! Advarsel mod farer på grund af strøm! Advarsel mod farer på grund af vand!

2. Generelle sikkerhedsanvisninger

Fare, hvis brugsanvisningen ikke følges! Denne vejledning indeholder vigtige informationer om sikker håndtering af enheden. Der gøres specifikt opmærk- som på mulige farer. Manglende overholdelse kan medføre døden eller alvorlige kvæstelser.

• Læs vejledningen omhyggeligt.

• Følg sikkerhedsanvisningerne.

• Opbevar vejledningen, så der er adgang til den. – Håndtering af elektrisk strøm kan medføre farlige situa- tioner. Berøring af strøm førende dele kan give elektrisk stød, forbrændinger og medføre dødsfald. – Arbejde på netspænding må kun udføres af kvalificeret fagpersonale. – Overhold det pågældende lands installationsforskrifter og tilslutningsregler (f.eks. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH:SEV1000). – Brug kun originale reservedele. – Reparationer må kun udføres af specialvirksomheder.DK – 259 – Indhold

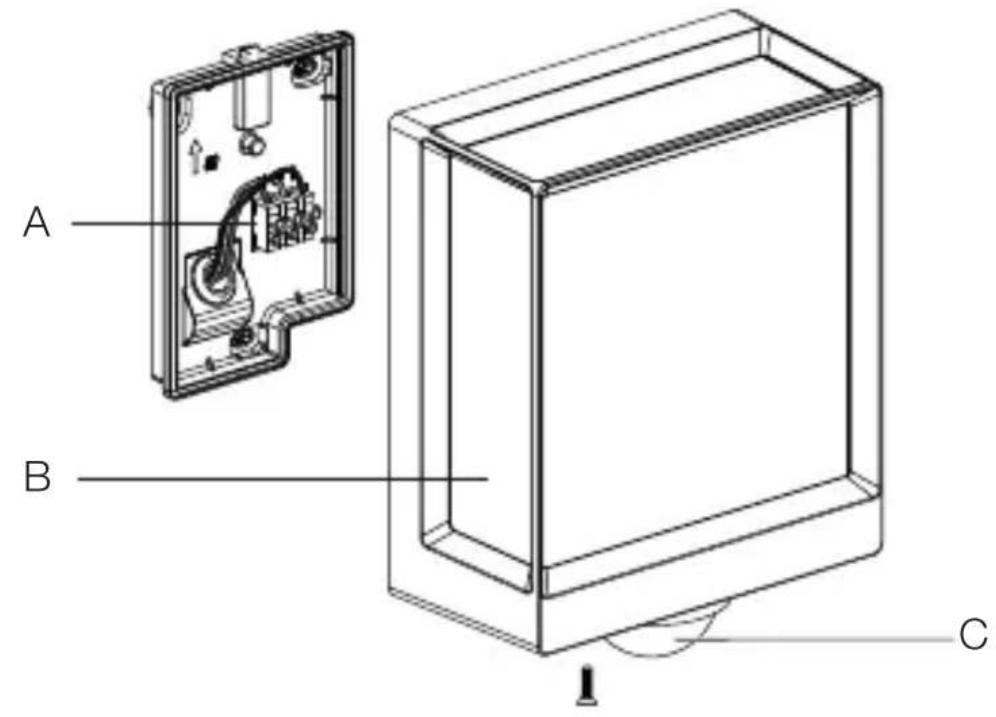

Tilsigtet brug – L40SC, L42SC – Sensorstyret LED-lys med bevægelsessensor. – Vægmontering. – indendørs og udendørs. Tilsigtet brug – L40C, L42C – LED-lampe. – Vægmontering. – indendørs og udendørs. Funktionsprincip – L 40 SC, L 42 SC – Sensor-LED-lampen indeholder en infrarød bevægel- sessensor og kan kun indstilles via Bluetooth Funktionsprincip – L 40 C, L 42 C C-varianterne kan forbindes i netværk med andre sensorer via Bluetooth for at udvide overvågningsområdet. De videresender de registrerede signaler (tilstedeværelse og lysstyrke) via Bluetooth. Styringen sker i sensoren i netvær- ket med et andet interface.– 260 – Indhold Leveringsomfang

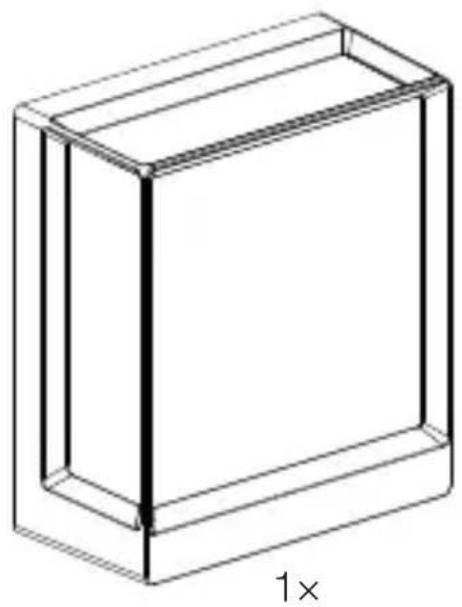

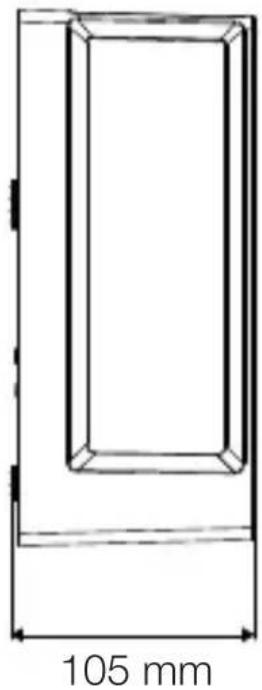

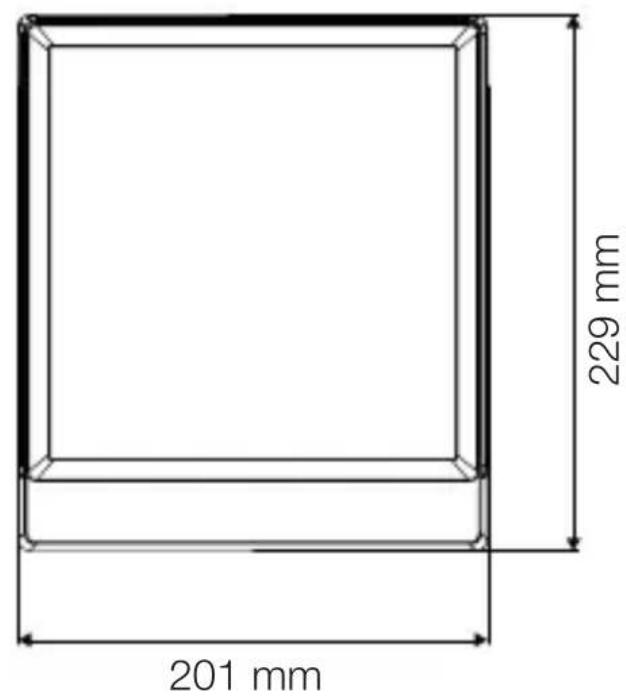

– 1 LED-lampe – 3 afdækningsclips – 3 afstandsholdere – 3 rawlplugs – 3 skruer – 1 sikkerhedsdatablad (A) – 1 Quick-Start-guide (B)– 262 – Indhold Produktmål

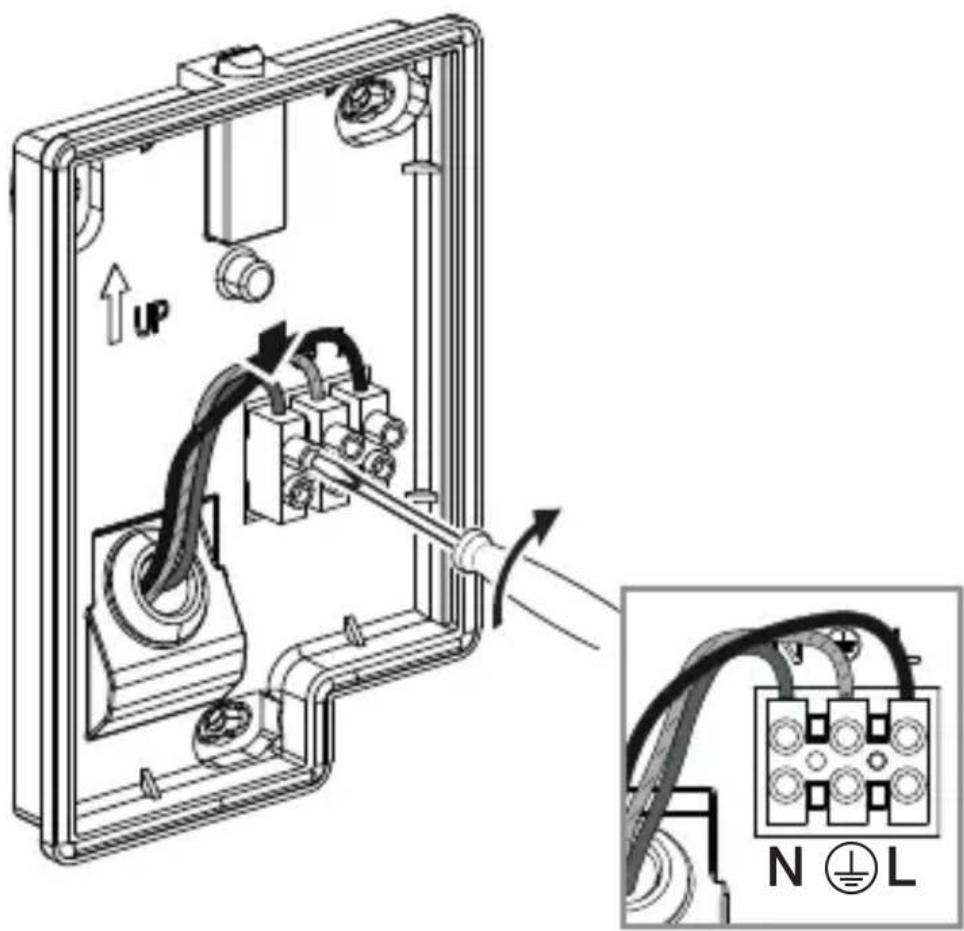

Netledningen har 3 ledere L = fase (oftest sort, brun eller grå) N = nulleder (oftest blå) PE = beskyttelsesleder (grøn / gul) Enheden kan også tilsluttes elektrisk efter en netafbryder, hvis det er sikret, at netafbryderen altid er tændt.DK – 267 – Indhold Lyskilden i denne lampe kan ikke udskiftes. Hvis lyskilden skal udskiftes (f.eks. når den ikke fungerer længere), skal hele lampen udskiftes.

• Slå strømmen fra, og afbryd spændingstilførslen.

• Kontrollér med en spændingstester, om spændingen er afbrudt.

• Sørg for, at spændingstilførslen forbliver afbrudt. Fare for materielle skader! Ombytning af tilslutningsledningerne kan medføre kortslutning.

• Identificer tilslutningsledningerne.

• Forbind tilslutningsledningerne korrekt. Forberedelse af montering

• Kontrollér alle komponenter for beskadigelser. Er produktet beskadiget, må det ikke tages i brug.– 268 – Indhold

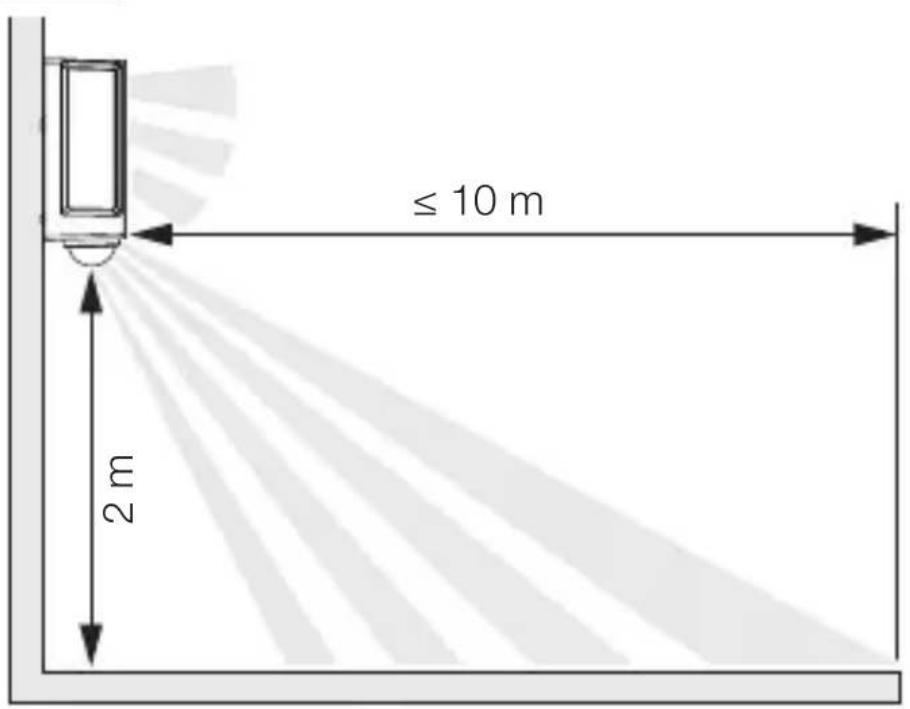

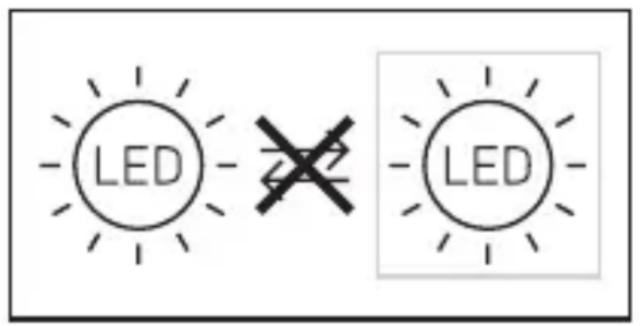

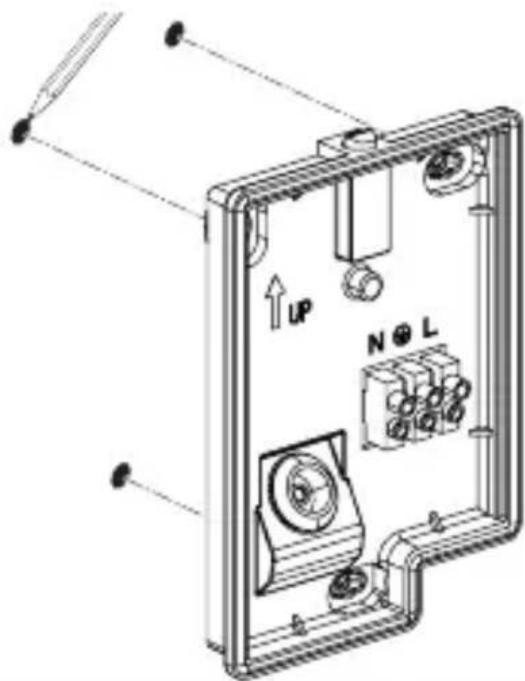

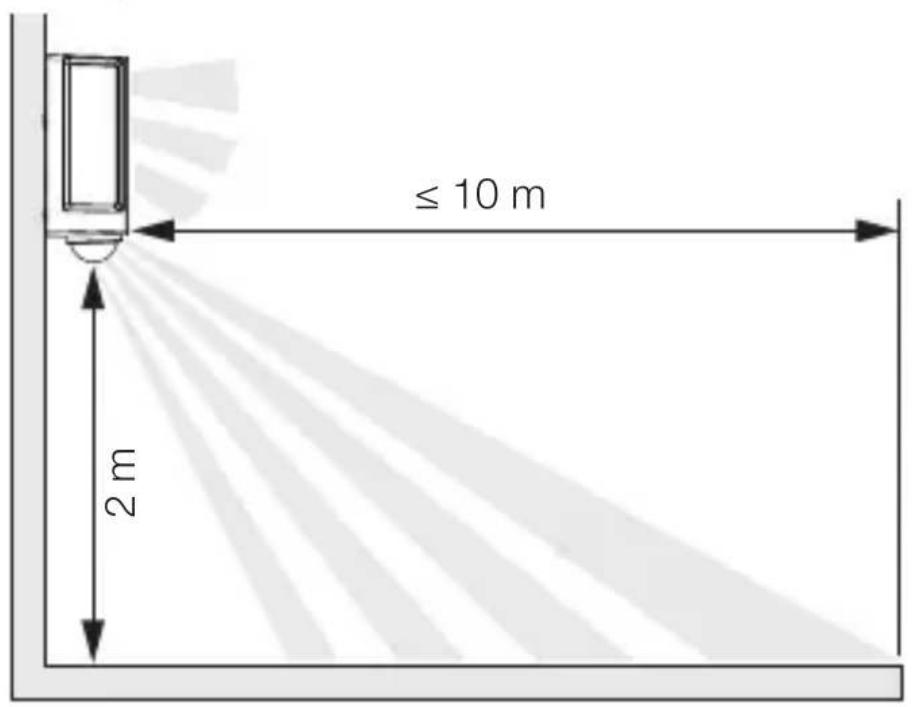

• Vælg et egnet monteringssted. – Tag hensyn til rækkevidden – Tag hensyn til bevægelsesregistreringen – Vibrationsfrit. – Overvågningsområde uden forhind ringer. – Ikke i eksplosionsfarlige områder. – Ikke på let brændbare overflader. – Ingen mulighed for at se ind i lyskilden fra kort afstand (<30cm). – Mindst 50cm afstand til andre LED-lamper. Rækkevidde

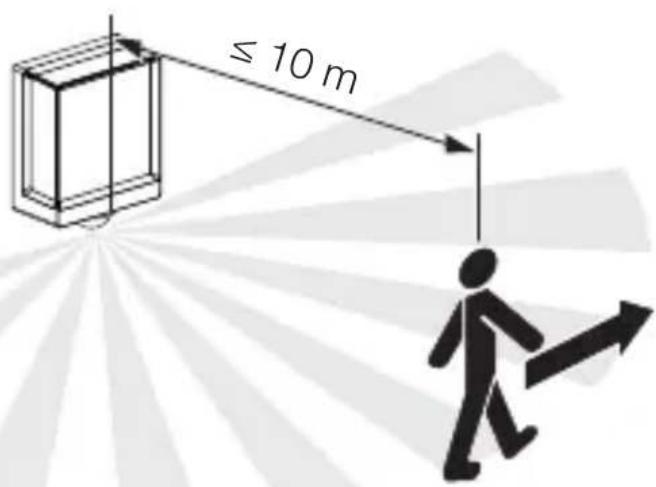

≤10 m 2mDK – 269 – Indhold Bevægelsesovervågning på tværs af gangretningen

≤10 m Bevægelsesovervågning i gangretningen

• Kontrollér, at spændingstilførslen er afbrudt

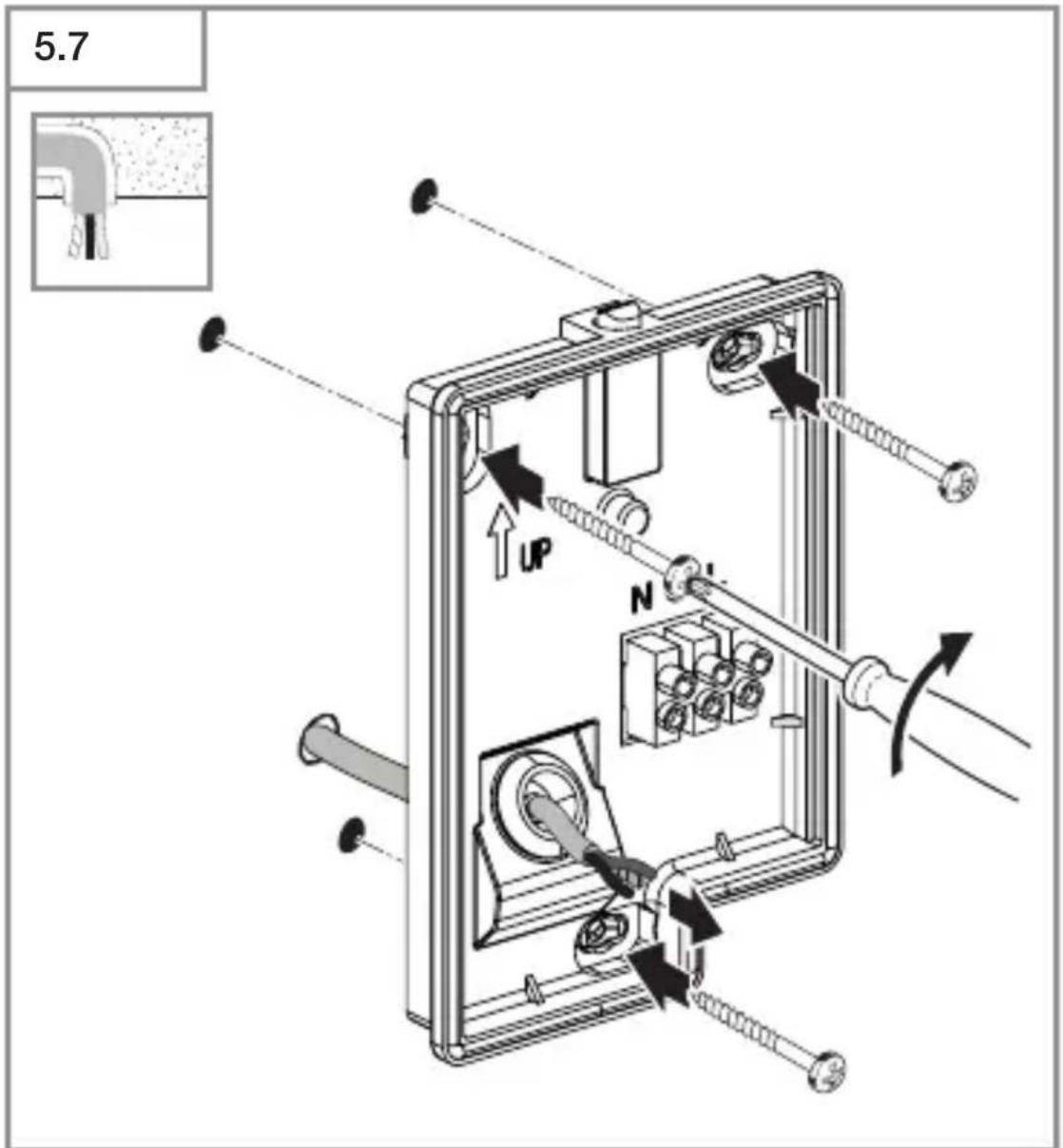

• Skru LED-lampen således fast ved skjult tilførselsledning.DK – 273 – Indhold

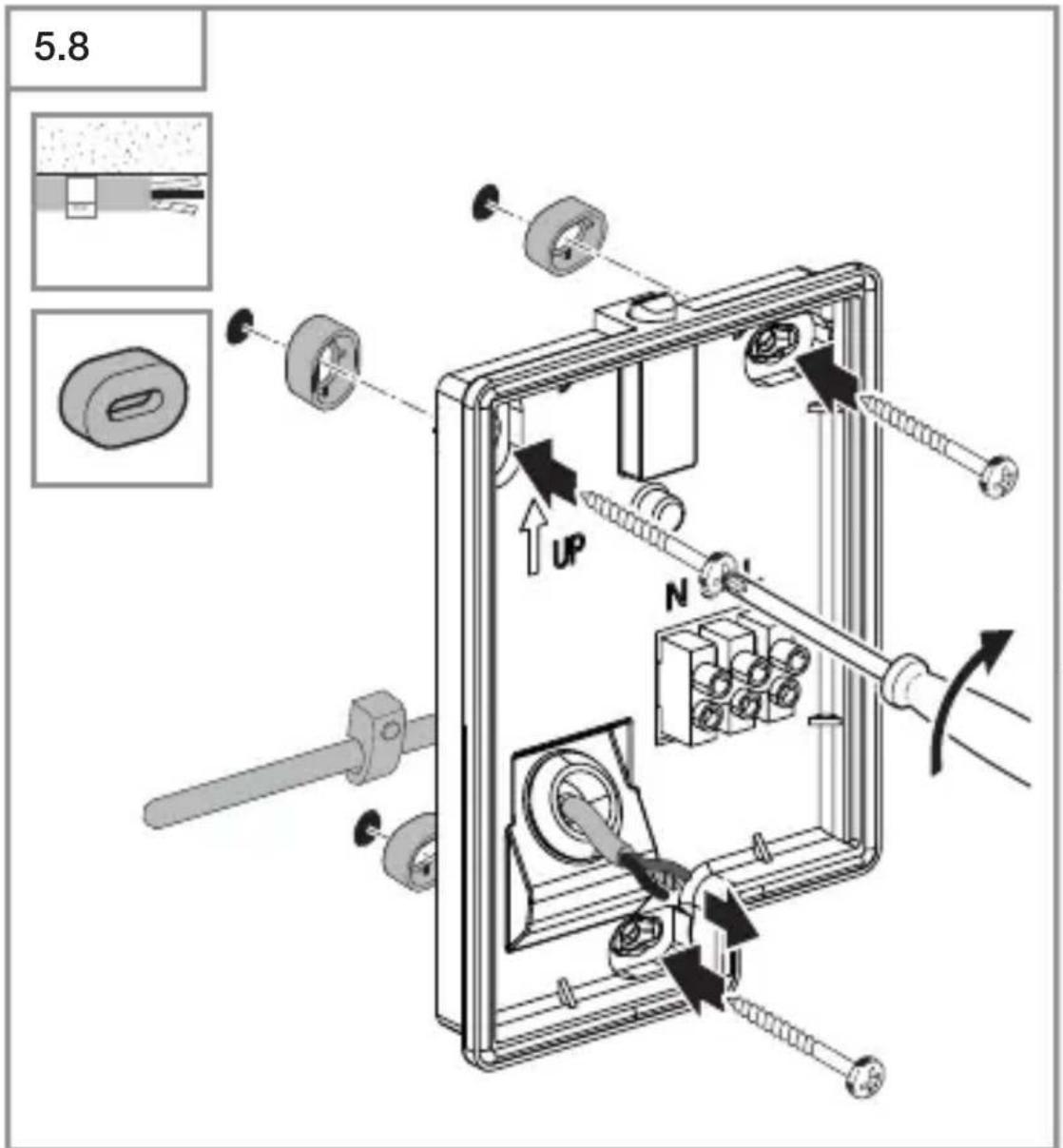

• Skru LED-lampen således fast ved synlig tilførselsledning.– 274 – Indhold

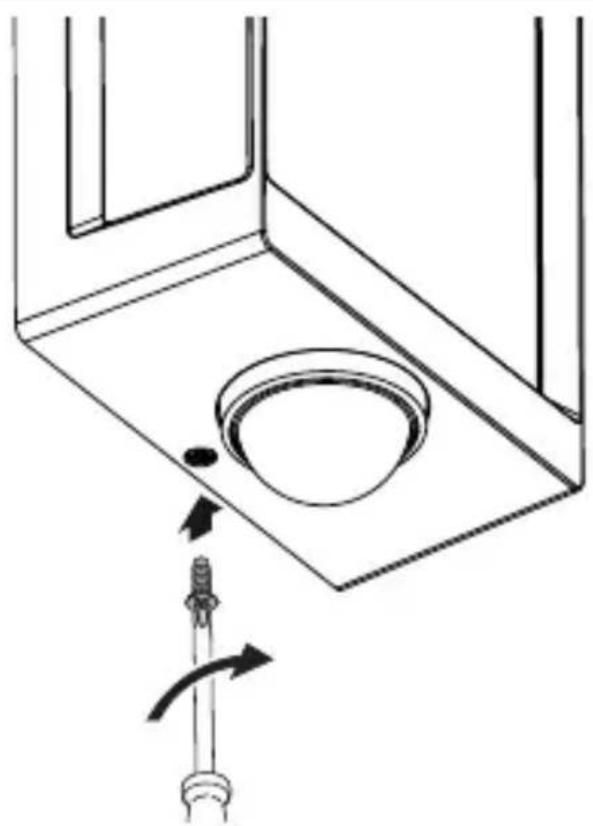

• Tilslut lampen på vægholderen.

• Tryk, indtil du hører et klik.

• Foretag indstillinger ved hjælp af appen (kun SC-variant). ”6. Funktion”

Funktionerne kan kun indstilles for SC-varianterne. For C-varianter gælder funktionerne kun i kombination med et Bluetooth-sensorprodukt Funktionerne indstilles ved hjælp af Steinel Connect-ap- pen. Steinel Connect-app For at konfigurere lampen med smartphone eller tablet skal du downloade STEINEL Connect-appen fra din AppStore. Du skal bruge en smartphone eller tablet med Bluetooth. Android iOS Funktioner, som kan indstilles ved hjælp af Steinel Connect -appen, er: – Tidsindstilling. – Rækkeviddeindstilling. – Skumringsindstilling. – Grundlysfunktion. – Indstilleligt hovedlys- / grundlysniveau. – Udvidet rækkeviddeindstilling. – Gruppenetværk. – Skumringsindstilling ved hjælp af Teach-In.– 280 – Indhold Bemærk: Der skal være en minimumsafstand på 3m til WLAN-routeren og de forskellige Access Points for at undgå fejlfunktioner. Standardindstillinger (tilstand ved levering) Rækkevidde: maks. Tidsindstilling for hovedlys: 10s Tidsindstilling for grundlys: 1min Skumringsindstilling: 2.000lux Grundlys, dæmpningsniveau: 50% Start-Up/spændingsafbrydelse Ved afbrydelse af netspændingen gemmes indstillingerne samt LED-lampens aktuelle driftstilstand. Når netspæn- dingen er tilsluttet igen, gendannes indstillingerne og driftstilstanden. Rækkeviddeindstilling (følsomhed) Med begrebet rækkevidde menes den kredsformede diameter på jorden, som ved montering i 2 m højde giver registreringsområdet. – Indstilling på maksimal = maks. rækkevidde (10 m) – Indstilling på minimal = min. rækkevidde (1 m) Tidsindstilling Tiden (slukningsforsinkelse) kan indstilles trinløst fra ca. 10sekunder til maks.60minutter. Enhver registreret bevægelse tænder lyset igen. Bemærk: Hver gang enheden sluk kes, er en ny bevægelses- registrering spærret i ca. 1sekund. Derefter kan enheden tændes igen ved bevægelse. Ved justering af overvågningsområdet og ved funktionste- sten anbefales det at indstille den korteste tid.DK – 281 – Indhold Skumringsindstilling Aktiverings lysstyrken (skumring) kan indstilles trinløst fra ca. 2–2.000lux. = dagslystilstand (uafhængigt af lysstyrke) = skumringsindstilling (ca. 2lux) Ved indstilling af overvågningsområdet og funktionstest i dagslys skal indstillingsknappen stå på . Grundlys Grundlysets lysstyrke kan indstilles mellem 10% og 100%. Grundlysets varighed kan indstilles trinløst mellem 10sekunder og 60 minutter eller for hele natten. Hovedlys Hovedlysets lysstyrke kan indstilles mellem 10% og 100%. Gruppering Du har mulighed for at bruge enheden som separat lampe eller sammenkoble flere lamper i grupper via trådløs kommunikation. Alle lamper, som er tilknyttet en gruppe, fungerer efter de gruppe parametre, der er indstillet i Steinel Connect-appen. Rækkevidden kan indstilles individuelt for alle gruppe deltagere. Fade time Når lyset tændes, stiger lysstyrken konstant op til 100% (fade in). Når lyset slukkes, reguleres lysstyrken konstant ned til 0% (fade out). Fade-in- og fade-out-tiderne kan vælges frit.– 282 – Indhold Nabofunktion Nabofunktionen kan aktiveres og deaktiveres via Steinel Connect-appen. Her tilknyttes nabogrupperne til den aktive lampegruppe. Gruppen reagerer på tændingssignaler fra den tilknytte- de nabogruppe og skifter afhængigt af indstillingerne til hovedlys eller grundlys.

7. Vedligeholdelse og pleje

Enheden er vedligeholdelsesfri. Fare pga. elektrisk strøm! Hvis vand kommer i kontakt med strømførende dele, kan det medføre elektrisk stød, forbrændinger eller død.

• Rengør kun enheden, hvis den er tør. Fare for materielle skader! Produktet kan blive beskadiget pga. forkerte rengørings- midler.

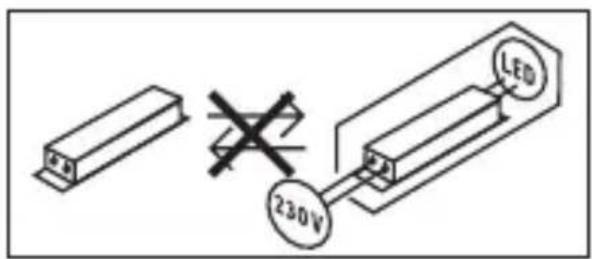

• Rengør enheden med en let fugtig klud uden rengø- ringsmiddel. Vigtigt: Transformeren kan ikke udskiftes.DK – 283 – Indhold

Hermed erklærer STEINEL GmbH, at det trådløse anlæg af typen L40 SC/C og L42 SC/C er i overensstemmelse med direktivet 2014/53/EU. Du kan læse EU-overensstemmelseserklæringens kom- plette tekst under følgende internetadresse: www.steinel.de– 284 –Indhold

10. Producentgaranti

Producentgaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, TysklandDette Steinel-produkt er fremstillet med største omhu, funktions- og sikkerhedstestet iht. de gældende forskrifter samt underlagt stikprøve-kontrol. Steinel garanterer for upåklagelig beskaenhed og funktion. Garantien gælder 36 måneder fra den dag, produktet er solgt til forbrugeren. Vi afhjælper mangler, der skyldes materiale- eller fabrikati-onsfejl, og garantien ydes i form af reparation eller udskift-ning af defekte dele efter vores valg. Der ydes ikke garanti ved skader på sliddele, ej heller ved skader og mangler, der er opstået pga. ukorrekt behandling og vedligeholdel-se.Yderligere følgeskader på fremmede genstande dækkes ikke. Garantien gælder kun, hvis den ikke-adskilte enhed sammen med en beskrivelse af fejlen, kassebon eller faktu-ra (købsdato og forhandlerstempel) sendes velemballeret til den pågældende serviceafdeling. Service: Når garantiperioden er udløbet, eller der opstår mangler, der ikke er dækket af garantien, foretages reparationer af vores fabriksservice. Send venligst produktet velemballeret til nærmeste serviceafdeling. PRODUCENT

12. Afhjælpning af fejl

Enhed uden spænding. – Sikring ikke slået til eller defekt.

• Udskift den defekte sikring. – Ledning afbrudt.

• Kontrollér ledningen med en spændingstester. – Kortslutning i nettilførslen.

• Kontrollér tilslutningerne. – En eventuel netafbryder er slået fra.

• Slå netafbryderen til.DK – 287 – Indhold Enheden tænder ikke. – Der er valgt en forkert skumringsindstilling.

• Indstil skumringsindstillingen igen. – Netafbryder SLUKKET.

• Indstil netafbryderen. – Sikring ikke slået til eller defekt.

• Udskift den defekte sikring. – Hurtige bevægelser undertrykkes for at minimere fejl, eller der er indstillet et for lille eller ukorrekt overvåg- ningsområde.

• Kontrollér og juster overvågningsområdet. – Lyskilde defekt.

• Lyskilden kan ikke udskiftes. Udskift enheden komplet. Enheden slukker ikke. – Konstant bevægelse i overvågningsområdet.

• Kontrollér overvågningsområdet.

• Begræns eller ændr overvågningsområdet om nødvendigt. Enheden tænder uønsket. – Enheden er ikke fast monteret.

• Monter enheden, så den sidder fast. – Der var en bevægelse, som dog ikke blev set af iagtta- geren (bevægelse bag væg, et lille objekt har bevæget sig umiddelbart i nærheden af lampen osv.).

• Begræns eller ændr overvågningsområdet om nødvendigt.Sisällysluettelo
