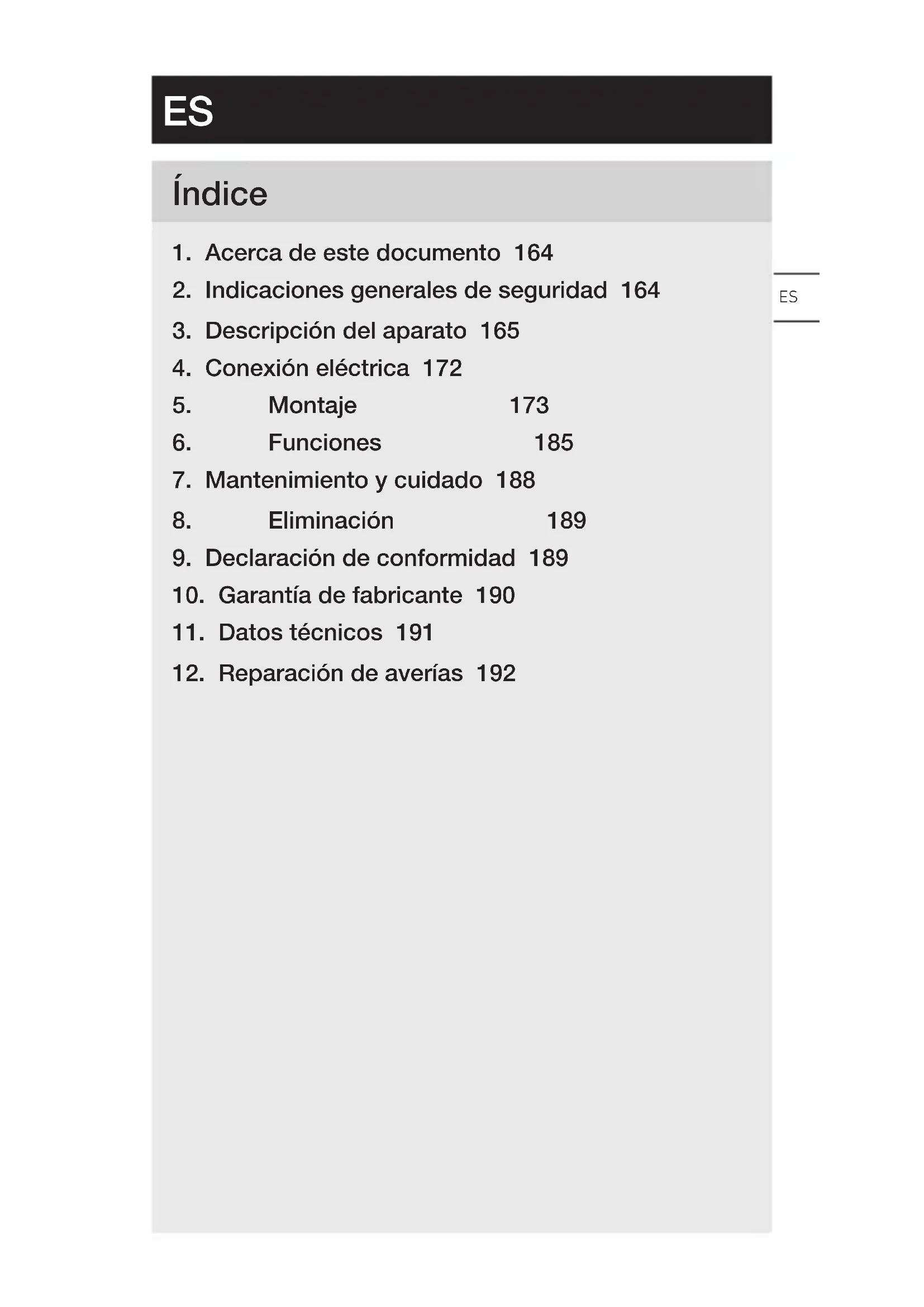

MANUAL DE USUARIO L 42 SC STEINEL

2. Indicaciones generales de seguridad 164

3. Descripción del aparato 165

4. Conexión eléctrica 172

7. Mantenimiento y cuidado 188

9. Declaración de conformidad 189

10. Garantía de fabricante 190

11. Datos técnicos 191

12. Reparación de averías 192

– Protegido por derechos de autor. Queda terminante- mente prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa. – Sujeto a modificaciones en función del progreso técnico.

¡Advertencia de peligros! ¡Advertencia de peligros por corriente eléctrica! ¡Advertencia de peligros por agua!

2. Indicaciones generales de

¡Peligro por la no observación de las instruc- ciones de uso! Estas instrucciones contienen información importante sobre el manejo seguro del aparato. Se advierte espe- cialmente de posibles peligros. La no observancia puede causar la muerte o lesiones graves.

• Léanse las instrucciones detenidamente.

• Cúmplanse las indicaciones de seguridad.

• Manténgase al alcance. – El manejo de la corriente eléctrica puede causar situa- ciones peligrosas. El contacto físico con piezas conduc- toras de electricidad puede causar shocks eléctricos, quemaduras o la muerte. – El trabajo en la tensión eléctrica deberá ser realizado exclusivamente por personal técnico especializado.ES – 165 – Índice – Se cumplirán las normativas de instalación y los requi- sitos de acometida específicos de cada país (p. ej., D: VDE0100, A: ÖVE-ÖNORME8001-1, CH: SEV1000). – Utilice solo piezas de repuesto originales. – Las reparaciones solo están permitidas a empresas especializadas.

3. Descripción del aparato

Utilización conforme al uso previsto – L40SC, L42SC – Luz LED con sensor y detector de movimiento. – Montaje mural. – Zona interior/exterior. Utilización conforme al uso previsto – L40C, L42C – Lámpara LED. – Montaje mural. – Zona interior/exterior. Principio funcional – L 40 SC, L 42 SC – La lámpara LED Sensor incluye un detector de movimiento infrarrojo y puede configurarse solo vía Bluetooth. Principio funcional – L 40 C, L 42 C Las variantes C pueden interconectarse vía Bluetooth con otros sensores para ampliar el campo de detección. Trans- miten las señales detectadas (presencia y luminosidad) vía Bluetooth. El control se realiza en el sensor interconectado con otra interfaz.– 166 – Índice Volumen de suministro

– 1 lámpara LED – 3 Distanciador – 3 tacos para pared – 3 tornillos – 1 hoja de datos de seguridad (A) – 1 guía rápida (B)ES – 167 – Índice

– 1 lámpara LED – 3 clips protectores – 3 Distanciador – 3 tacos para pared – 3 tornillos – 1 hoja de datos de seguridad (A) – 1 guía rápida (B)– 168 – Índice Dimensiones del producto

131mm 306mm 105mm– 170 – Índice Visión general de los equipos

A Borne de conexión B LámparaES – 171 – Índice

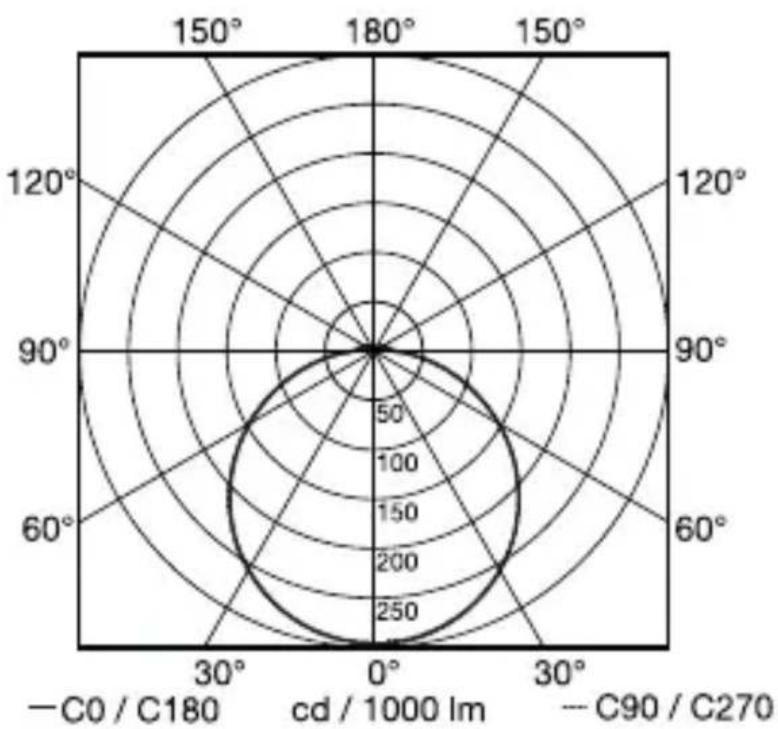

A Borne de conexión B Lámpara C Sensor Curva de dispersión lumínica

4. Conexión eléctrica

Diagrama electrónico

El cable de alimientación es un cable de 3 hilos L = fase (generalmente negro, marrón o gris) N = neutro (generalmente azul) PE = toma de tierra (verde/amarillo) El aparato también puede conectarse eléctricamente después de un interruptor de red si se garantiza que el interruptor de red está permanentemente conectado.ES – 173 – Índice La bombilla de esta lámpara no se puede reemplazar, para reemplazar la bombilla (p.ej. al fin de su vida útil), hay que cambiar toda la lámpara.

¡Peligro por corriente eléctrica! El contacto físico con piezas conductoras de electricidad puede causar shocks eléctricos, quemaduras o la muerte.

• Desconectar la corriente e interrumpir la alimentación eléctrica.

• Controlar la ausencia de tensión con un comprobador de tensión.

• Asegurar que la alimentación eléctrica permanezca interrumpida. ¡Peligro de daños materiales! Los cables invertidos pueden causar cortocircuitos.

• Identificar los cables de conexión.

• Conectar correctamente los cables de conexión. Preparación de montaje

• Asegurarse de que todos los componentes se en- cuentran en perfecto estado. No poner en servicio el producto si presenta daños.– 174 – Índice

• Elegir un lugar de montaje adecuado. – Tener para ello en cuenta el alcance. – Tener para ello en cuenta la detección de movimien- tos. – Sin vibraciones. – Campo de detección libre de obstáculos. – No en zonas con peligro de explosión. – No sobre superficies fácilmente inflamables. – No mirar a la fuente de luz desde corta distancia (<30cm). – A una distancia mínima de 50cm de otras lámparas LED. Alcance

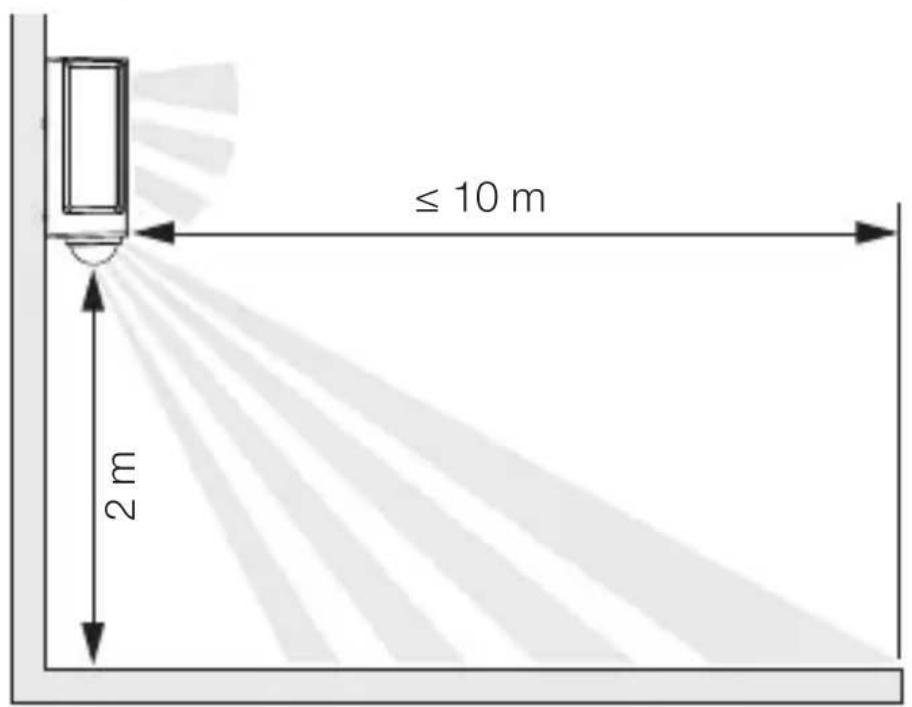

≤10 m 2mES – 175 – Índice Detección de movimiento lateral respecto al sentido del movimiento

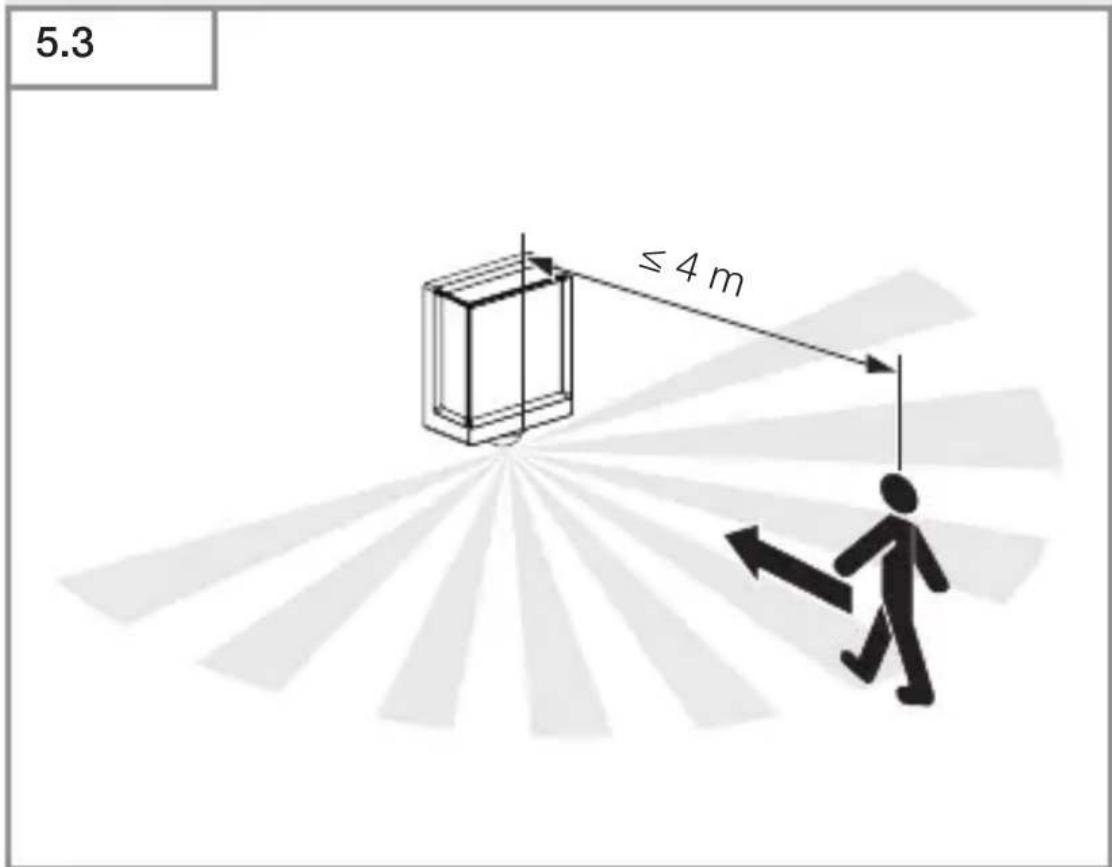

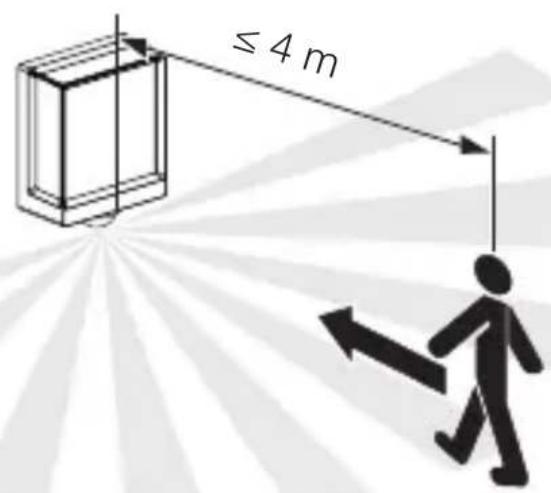

≤10 m Detección de movimiento en sentido del movimiento

≤4m– 176 – Índice El montaje por pasos

• Comprobar que la alimentación de tensión esté desco- nectada.

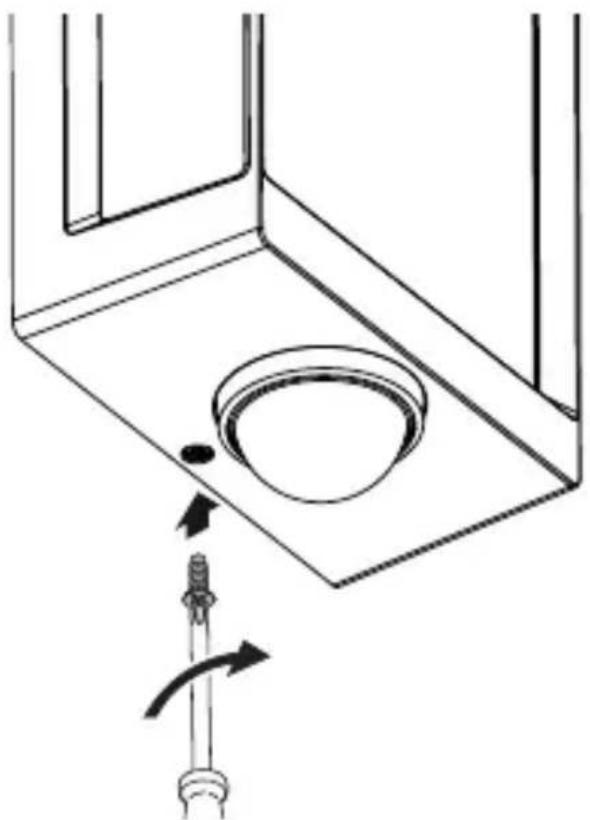

• Desenroscar el tornillo de retención.

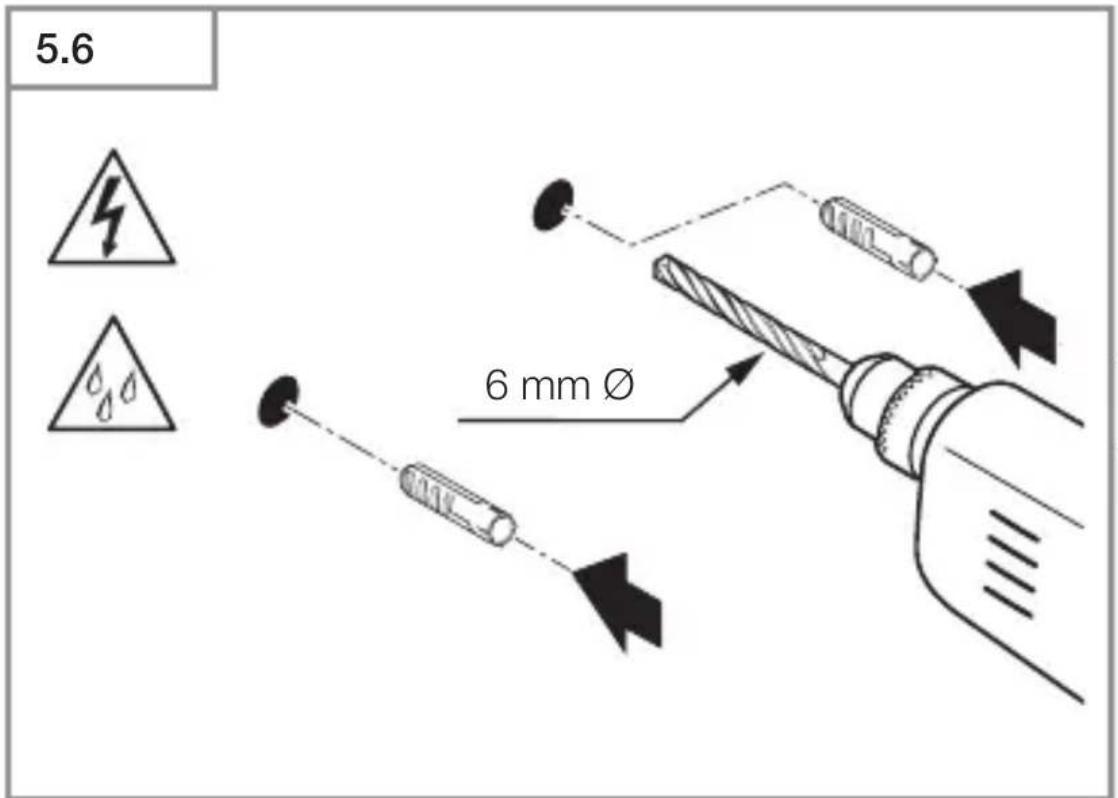

• Taladrar los orificios (Ø 6 mm) e insertar los tacos.– 178 – Índice

• Atornillar la lámpara LED con cable empotrado.ES – 179 – Índice

• Atornillar la lámpara LED con cable de superficie.– 180 – Índice

• Conectar el cable de alimentación conforme al esque- ma de conexiones. ➔ “4. Conexión eléctrica”ES – 181 – Índice

• Conectar la lámpara en el soporte de pared.

• Presionar hasta oir un ruido de clic.

• Atornillar el tornillo de retención.– 182 – Índice

• Conectar la alimentación eléctrica.

• Configuración vía app (solo variante SC). ➔ “6. Funciones”

Las funciones son configurables para las variantes SC. Para las variantes C, las funciones solo son aplicables en combinación con un producto con sensor Bluetooth. Las funciones se configuran vía la Steinel Connect App. Aplicación Steinel Connect Para configurar la lámpara mediante smartphone o tablet, se ha de bajar la aplicación STEINEL Connect de su AppStore. Se requiere un smartphone o tablet aptos para Bluetooth. Android iOS Funciones ajustables vía la Steinel Connect App: – Temporización. – Regulación del alcance. – Regulación crepuscular. – Función de luz de cortesía. – Luz principal / de cortesía regulable. – Regulación del alcance avanzada. – Interconexión por grupos. – Regulación crepuscular vía aprendizaje.– 186 – Índice Nota: Se deberá guardar una distancia mínima de 3m al enruta- dor wifi y los puntos de acceso para excluir fallos. Configuración de fábrica (estado original de entrega) Alcance: máx. Temporización luz principal: 10s Temporización luz de cortesía: 1min Luminosidad reactiva: 2.000lux Luz de cortesía nivel de graduación: 50% Inicio/interrupción de tensión Al interrumpirse la tensión de red, se memoriza la confi- guración y el estado de operación actual de la lámpara LED. Una vez recuperada la tensión de red, estos vuelven a restablecerse. Regulación del alcance (sensibilidad) Con el concepto alcance de detección, se denomina el diámetro aproximadamente circular que se obtiene como campo de detección en el suelo con un montaje a 2 m de altura. – Posición al máximo = alcance máx. (10 m) – Posición al mínimo = alcance mín. (1m) Temporización El tiempo (desconexión diferida) puede regularse sin etapas desde aprox. 10s hasta un máximo de 60min. Cualquier movimiento registrado vuelve a encender la luz. Observación: Después de cada desconexión del dispositivo hay que esperar aprox. 1segundo para una nueva detección de movimiento. A continuación, el dispositivo puede volver a encender la luz en caso de un movimiento. Para el ajuste del campo de detección y la prueba de funcionamiento se recomienda ajustar el tiempo mínimo.ES – 187 – Índice Regulación crepuscular La luminosidad reactiva (crepúsculo) puede regularse sin etapas entre aprox. 2 y 2.000 lux. = funcionamiento diurno (independiente de la luminosidad) = funcionamiento crepuscular (aprox. 2lux) Para ajustar el campo de detección y para probar el funcionamiento a la luz del día, el tornillo de regulación ha de estar puesto en . Luz de cortesía La luminosidad de la luz de cortesía puede ajustarse entre un 10% y un 100%. La duración del la luz de cortesía puede ajustarse entre 10 segundos y 60 minutos o para toda la noche Luz principal La luminosidad de la luz principal puede ajustarse entre un 10% y un 100%. Agrupamiento El dispositivo puede utilizarse como lámpara particular o interconectada junto con varias lámparas vía radiocomu- nicación en grupos. Todas las lámparas asignadas a un grupo actúan según los parámetros de grupo establecidos en la Connect App de Steinel. El alcance puede ajustarse para cada dispositivo del grupo por separado. Tiempo de atenuación Cuando está encendida, la potencia luminosa aumenta constantemente hasta el 100% (fade in). Al desconectar- se, la luminosidad va disminuyendo de forma constante hasta el 0% (fade out). Los tiempos de fade in y fade out pueden seleccionarse.– 188 – Índice Función colindante Mediante la Steinel Connect App se puede activar y des- activar la función colindante. Así se asignan los grupos colindantes del grupo de lámparas activado. El grupo activo registra las señales de conexión de los grupos colindantes asociados y cambia, conforme a la configuración, a la luz principal o la luz de cortesía.

7. Mantenimiento y cuidado

El aparato está exento de mantenimiento. ¡Peligro por corriente eléctrica! El contacto del agua con piezas conductoras de electri- cidad puede causar shocks eléctricos, quemaduras o la muerte.

• Limpiar el aparato solo en estado seco. ¡Peligro de daños materiales! Utilizando un limpiador no apropiado, el aparato puede sufrir daños.

• Limpiar el aparato con un paño ligeramente humedeci- do sin detergente. Importante: El controlador no puede sustituirse.ES – 189 – Índice

Aparatos eléctricos, accesorios y embalajes han de someterse a un reciclamiento respetuoso con el medio ambiente. ¡No eche los aparatos eléctricos a la basura doméstica! Solo para países de la UE: Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su transposición al derecho nacional, aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclamien- to respetuoso con el medio ambiente.

9. Declaración de conformidad

Por la presente, STEINEL GmbH declara que el modelo de instalación inalámbrica L40 SC/C y L42 SC/C se corres- ponde con la Directiva 2014/53/UE. El texto completo de la declaración de conformidad UE disponible a través de la siguiente dirección de Internet: www.steinel.de– 190 – Índice

10. Garantía de fabricante

Garantía de fabricante STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Alemania Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar. Steinel ga- rantiza el perfecto estado y funcionamiento. El período de garantía es de 36 meses comenzando el día de la venta al consumidor. Reparamos defectos de material o de fabri- cación, la garantía se aplicará a base de la reparación o el cambio de piezas defectuosas, según nuestro criterio. La prestación de garantía queda anulada para daños produci- dos en piezas de desgaste y daños y defectos originados por uso o mantenimiento inadecuados. Quedan excluidos de la garantía los daños consecuenciales causados en objetos ajenos. La garantía solo será efectiva enviando el aparato no deshecho, con una breve descripción del fallo, tíquet de caja o factura (con fecha de compra y sello del comercio), bien empaquetado, al correspondiente centro de servicio. Servicio: Una vez transcurrido el período de garantía o en caso de defectos no cubiertos por la misma, las reparaciones las lleva a cabo nuestro departamento técnico. Rogamos envíen el producto bien empaquetado al centro de servicio más próximo.

=82 – Vida útil media asignada: L70B50 a 25°C: >60.000 h – Consistencia cromáticaSDCM: valor inicial: 6– 192 – Índice – Distribución de intensidad luminosa: J I H G 30 min+

– Ángulo de detección L40, L42 SC: 180° – Potencia de emisión: aprox. 1mW – Alcance L40, L42 SC: máx. 10 m – Temporización L40, L42 SC: 10s – 60min – Regulación crepuscular L40, L42 SC: 2 – 2.000Lux – Índice de protección: IP54 – Clase de aislamiento: I – Temperatura ambiente: -20a +40°C Este producto incluye una fuente de luz de la clase de eficiencia energética – L40 C: “F” – L40 SC: “E” – L42 C: “E” – L42 SC: “F”

12. Reparación de averías

Aparato sin tensión. – Fusible desactivado o defectuoso.

• Cambiar el fusible defectuoso. – Línea interrumpida.

• Comprobar la línea de alimentación con un compro- bador de tensión. – Cortocircuito en el cable de alimentación.

• Comprobar las conexiones. – El interruptor de alimentación está desconectado (si lo hay)

• Poner el interruptor en ON.ES – 193 – Índice El aparato no se enciende. – Regulación crepuscular mal seleccionada.

• Ajustar de nuevo la regulación crepuscular. – El interruptor de alimentación está en OFF.

• Ajustar el interruptor de alimentación. – Fusible desactivado o defectuoso.

• Cambiar el fusible defectuoso. – Los movimientos rápidos se suprimen para minimizar las interferencias o el campo de detección es demasia- do pequeño o no correcto.

• Comprobar y ajustar el campo de detección. – Fuente de luz defectuosa.

• La fuente de luz no se puede cambiar. Cambiar el aparato completo. El aparato no se apaga. – Movimiento permanente en el campo de detección.

• Comprobar el campo de detección.

• En caso necesario, limitar o modificar el campo de detección. El aparato se enciende sin querer. – El aparato no se ha montado asegurado contra movi- miento.

• Fijar bien el aparato. – Se produjo un movimiento no detectado por el obser- vador (movimiento detrás de una pared, de un objeto pequeño en las inmediaciones de la lámpara etc.)

• Controlar el campo de detección.

• En caso necesario, limitar o modificar el campo de detección.Índice
