L 42 SC - Illuminazione STEINEL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lampada LED con rilevamento di movimento
Marchio	Steinel
Modello	L 42 SC
Dimensioni (L x A x P)	306 x 131 x 105 mm
Alimentazione	220–240 V, 50/60 Hz, 13,00 W
Tipo di sorgente luminosa	LED integrata non sostituibile
Flusso luminoso	1 010 lm
Temperatura di colore	3 000 K (bianco caldo)
Indice di resa cromatica (IRC)	82
Angolo di rilevamento	180°
Portata massima	10 m
Temporizzazione regolabile	10 s a 60 min
Soglia di attivazione	2 a 2 000 lx
Funzioni	Rilevamento di movimento, regolazione tramite Bluetooth (app STEINEL Connect), segnalazione, raggruppamento, funzione vicini
Grado di protezione	IP54
Classe di protezione	II
Temperatura ambiente	-20 °C a +40 °C
Manutenzione	Pulizia a secco, senza detergente
Garanzia del produttore	3 anni
Riparabilità	Sorgente LED non sostituibile, riparazione da parte di un professionista autorizzato

Domande frequenti - L 42 SC STEINEL

Come regolare i parametri del rilevatore?

Le regolazioni si effettuano tramite l'app STEINEL Connect su smartphone o tablet compatibile Bluetooth. È possibile regolare la portata, la temporizzazione, la soglia di attivazione e la segnalazione.

Posso collegare più apparecchi Steinel L 42 SC tra loro?

Sì, tramite la funzione di raggruppamento nell'app. È possibile creare gruppi di apparecchi che agiscono insieme secondo i parametri impostati.

Cosa fare se l'apparecchio non si spegne?

Verificare che non ci sia movimento continuo nella zona di rilevamento. Ridurre la portata o modificare l'angolo di rilevamento tramite l'app.

L'apparecchio è adatto per uso esterno?

Sì, il grado di protezione IP54 lo rende resistente alle intemperie. Può essere installato all'esterno, al riparo da getti d'acqua.

Posso sostituire la lampadina LED?

No, la sorgente luminosa è integrata e non sostituibile. In caso di guasto, l'intero apparecchio deve essere sostituito.

Come resettare le impostazioni di fabbrica?

Le impostazioni di fabbrica possono essere ripristinate tramite l'app STEINEL Connect. Lo stato alla consegna è: portata max., temporizzazione 10 s, soglia 2 000 lx, segnalazione 50%.

Qual è la portata Bluetooth e come evitare le interferenze?

La portata Bluetooth è di circa 10 m. Per evitare malfunzionamenti, rispettare una distanza minima di 3 m tra l'apparecchio e il router WiFi o i punti di accesso.

Come regolare la zona di rilevamento?

La zona di rilevamento si regola tramite l'app modificando la sensibilità (portata da 1 a 10 m) e l'angolo di rilevamento (180°). L'orientamento del rilevatore può essere regolato meccanicamente durante il montaggio.

Cos'è la segnalazione e come configurarla?

La segnalazione è un'illuminazione attenuata permanente. È possibile regolarne l'intensità (10-100%) e la durata (10 s a tutta la notte) tramite l'app.

L'apparecchio si accende in modo incontrollato, cosa fare?

Verificare che non sia fissato male (vibrazioni) o che un movimento non percepito (animali, oggetti) non attivi il rilevatore. Ridurre la portata o modificare la posizione.

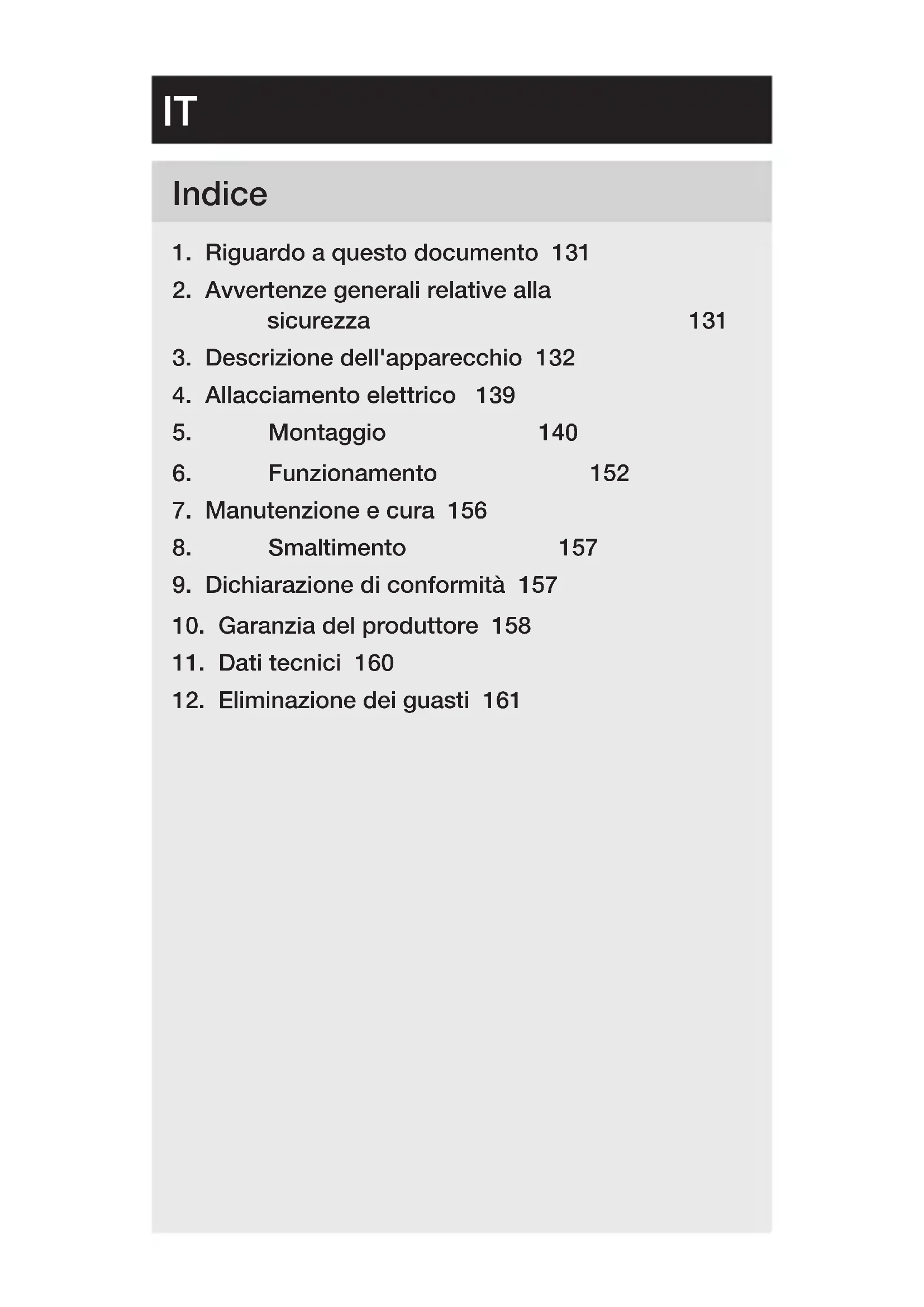

MANUALE UTENTE L 42 SC STEINEL

1. Riguardo a questo documento 131
2. Avvertenze generali relative alla sicurezza 131
3. Descrizione dell'apparecchio 132
4. Allacciamento elettrico 139
5. Montaggio 140
6. Funzionamento 152
7. Manutenzione e cura 156
8. Smaltimento 157
9. Dichiarazione di conformità 157
10. Garanzia del produttore 158
11. Dati tecnici 160
12. Eliminazione dei guasti 161

1. Riguardo a questo documento

– Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione.
- Con riserva di modifiche legate ai progressi della tecnologia.

Avvertimento contro pericoli!

Avvertimento contro pericoli dovuti alla corrente elettrica!

Avvertimento contro pericoli dovuti all'acqua!

2. Avvertenze generali relative alla sicurezza

Pericolo in caso d'inosservanza delle istruzioni per l'uso!

Le presenti istruzioni per l'uso contengono importanti informazioni per un utilizzo sicuro dell'apparecchio.

Vengono fatti particolarmente presenti i possibili pericoli.

L'inottemperanza alle istruzioni potrebbe portare alla morte o a gravi lesioni.

• Leggere attentamente le istruzioni.
• Seguire le avvertenze sulla sicurezza.

• Conservare le istruzioni in un luogo facilmente accessibile.

• Nei lavori legati alla corrente elettrica si potrebbero verificare situazioni pericolose. Il contatto con parti conduttive potrebbe provocare una scossa elettrica, ustioni o addirittura la morte.

• I lavori sulla tensione di rete possono essere eseguiti esclusivamente da personale specializzato e qualificato.

• Si devono osservare le condizioni di allacciamento e le norme nazionali in materia d'installazione (per es. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

• Utilizzare esclusivamente pezzi di ricambio originali.
• Sono consentite riparazioni solo da parte di aziende specializzate.

3. Descrizione dell'apparecchio

Utilizzo adeguato allo scopo - L 40 SC, L 42 SC

• Sistema d'illuminazione LED gestito da sensore con rilevatore di movimento.
• Montaggio a parete.
• In ambienti interni ed esterni.

Utilizzo adeguato allo scopo - L 40 C, L 42 C

• Lampada LED.
• Montaggio a parete.
  – In ambienti interni ed esterni.

Principio di funzionamento – L 40 SC, L 42 SC

- La lampada LED a sensore contiene un rilevatore di movimento a infrarossi ed è regolabile solo tramite Bluetooth.

Principio di funzionamento – L 40 C, L 42 C

Le varianti C possono essere collegate in rete tramite Bluetooth con altri sensori al fine di estendere il campo di rilevamento. Esse inoltrano i segnali rilevati (presenza e luminosità) tramite Bluetooth. Il comando avviene nel sensore collegato in rete con un'altra interfaccia.

Volume di fornitura

3.1 L 40 C, L 42 C

• 1 lampada LED
• 3 distanziatori
• 3 tasselli
• 3 viti
• 1 scheda dati sulla sicurezza (A)
• 1 guida per l'avvio rapido (B)

3.2 L 40 SC, L 42 SC

• 1 lampada LED
• 3 clip di copertura
• 3 distanziatori
• 3 tasselli
• 3 viti
• 1 scheda dati sulla sicurezza (A)
• 1 guida per l'avvio rapido (B)

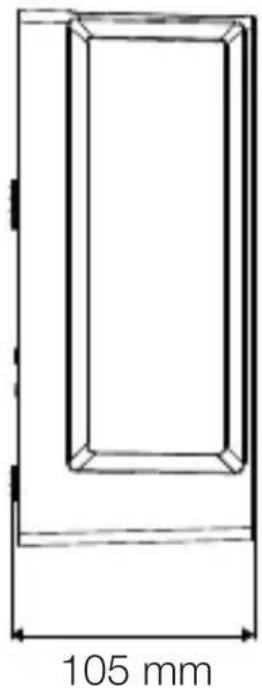

Dimensioni del prodotto

3.3 L 40 C

201 mm 229 mm

Panoramica degli apparecchi

3.7 L 40 C, L 42 C

A B

A Morsettiera di allacciamento
B Lampada

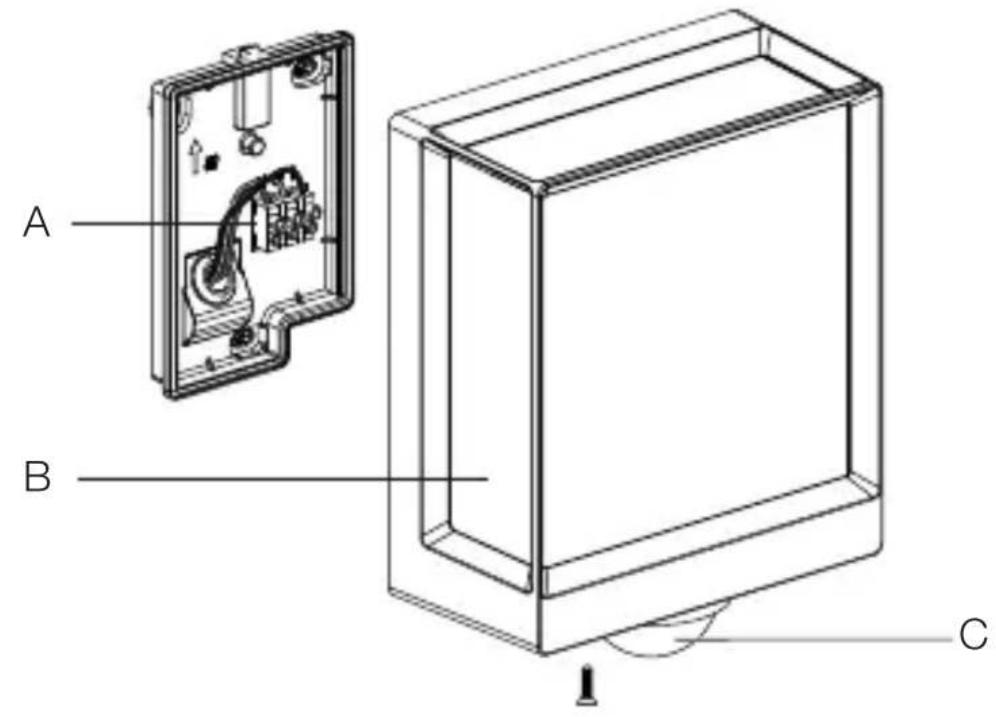

3.8 L 40 SC, L 42 SC

A B C

A Morsettiera di allacciamento
B Lampada
C Sensore

Curva di distribuzione della luce
3.9

4. Allacciamento elettrico

Schema elettrico

4.1

La linea di allacciamento alla rete è costituita da un cavo a 3 fili

L = fase (di prevalenza nero, marrone o grigio)

N = filo neutro (di prevalenza blu)

PE = conduttore di terra (verde / giallo)

L'apparecchio può anche essere allacciato elettricamente a valle di un interruttore di rete, purché sia garantito che quest'ultimo rimanga sempre acceso.

La sorgente luminosa di questa lampada non è sostituibile; in caso ciò fosse necessario, per es. alla fine della sua durata utile, occorre cambiare l'intera lampada.

LED LED

5. Montaggio

Pericolo legato alla presenza di corrente elettrica!

Il contatto con parti conduttive potrebbe provocare una scossa elettrica, ustioni o addirittura la morte.

• Staccare la corrente e interrompere la tensione di alimentazione di rete.
• Accertarsi dell'assenza di tensione con un indicatore di tensione.
• Provvedere affinché l'alimentazione della rete elettrica rimanga interrotta.

Pericolo di danni a cose!

Uno scambio dei cavi di allacciamento potrebbe provocare un cortocircuito.

• Contrassegnare i cavi di allacciamento in modo da poterli identificare.
• Collegare correttamente i cavi di allacciamento.

Preparazione del montaggio

- Controllare tutti i componenti per verificare se presentano danneggiamenti. In caso di danni non mettete in funzione il prodotto.

- Selezionare il luogo di montaggio adatto.

-Tenendo in considerazione del raggio d'azione.
-Tenendo in considerazione il rilevamento del movimento
-Protetto da vibrazioni.
-Campo di rilevamento privo di ostacoli.
-Non in aree a rischio di esplosione.
-Non su superfici facilmente infiammabili.
-Non guardare la sorgente luminosa da breve distanza (<30 cm).
-Mantenere una distanza di almeno 50 cm da altre lampade LED.

Raggio d'azione

5.1

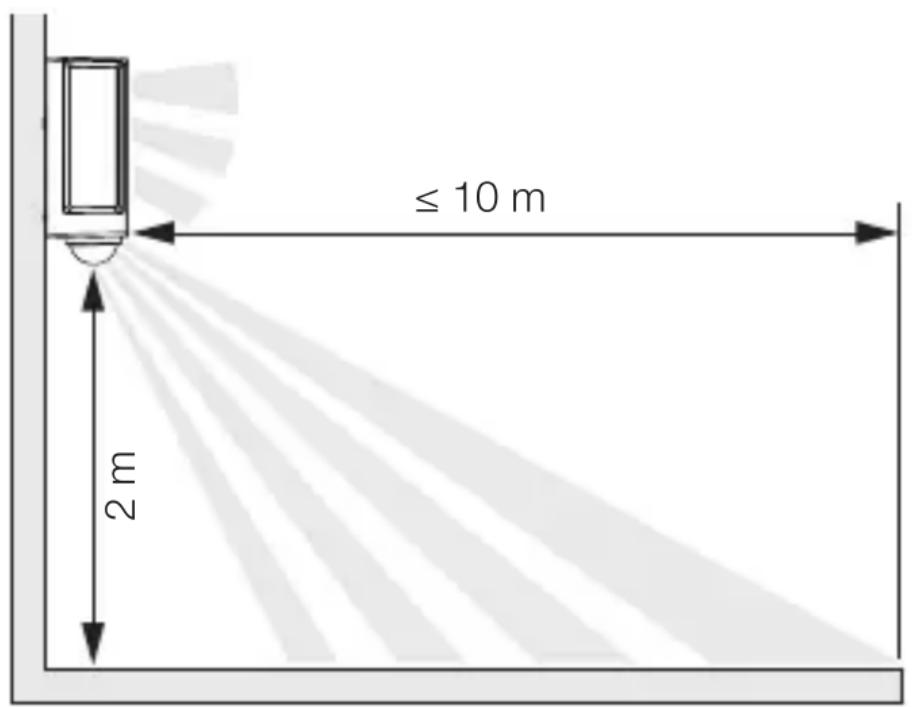

Rilevamento del movimento rispetto alla direzione di marcia tangenziale

5.2

≤ 10 m

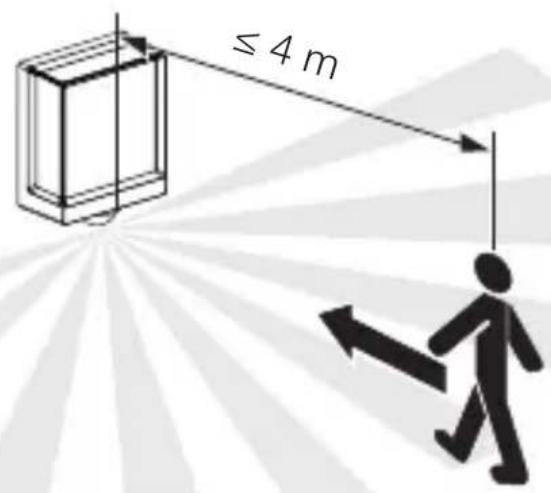

Rilevamento del movimento nella direzione di marcia radiale

5.3

≤ 4 m

Fasi di montaggio

5.4

• Accertarsi che la tensione di alimentazione di rete sia disattivata.
• Svitare la vite di sicurezza.
• Svitare la copertura.

5.5

- Effettuare i fori (∅ 6 mm) e inserire i tasselli.

5.7 UP N

- Avvitamento della lampada LED nel caso di conduttore incassato.

5.8 UP N

- Avvitamento della lampada LED nel caso di conduttore in superficie.

5.9

- Allacciare il cavo di rete secondo quanto indicato nello schema elettrico.

→“4. Allacciamento elettrico”

5.10

clic

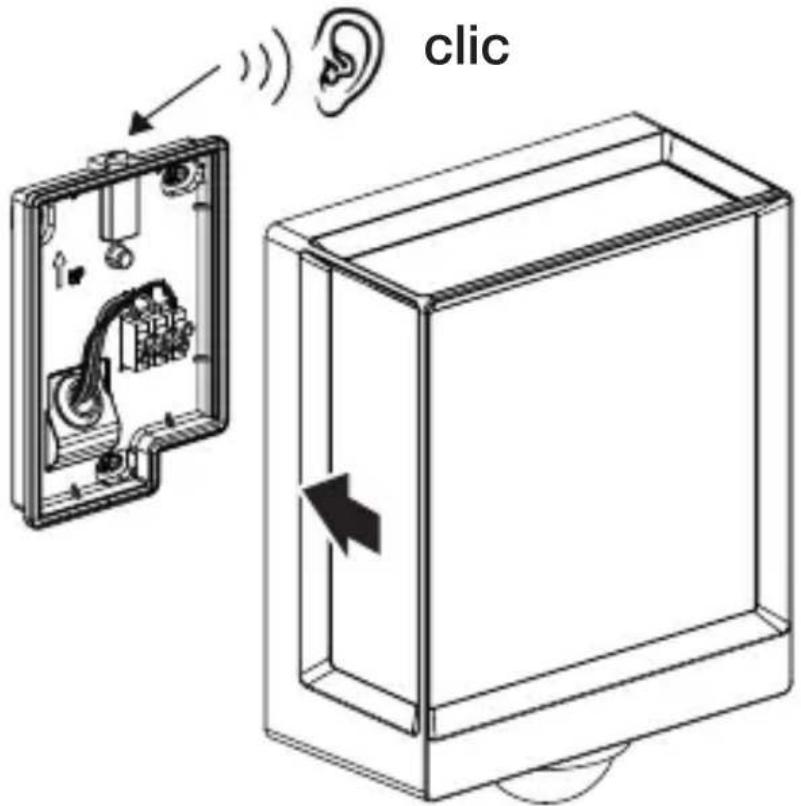

• Collegare la lampada al supporto per montaggio a muro.
• Premere fino a quando non si avverte un “clic” che segnala l'innesto in posizione.

5.11

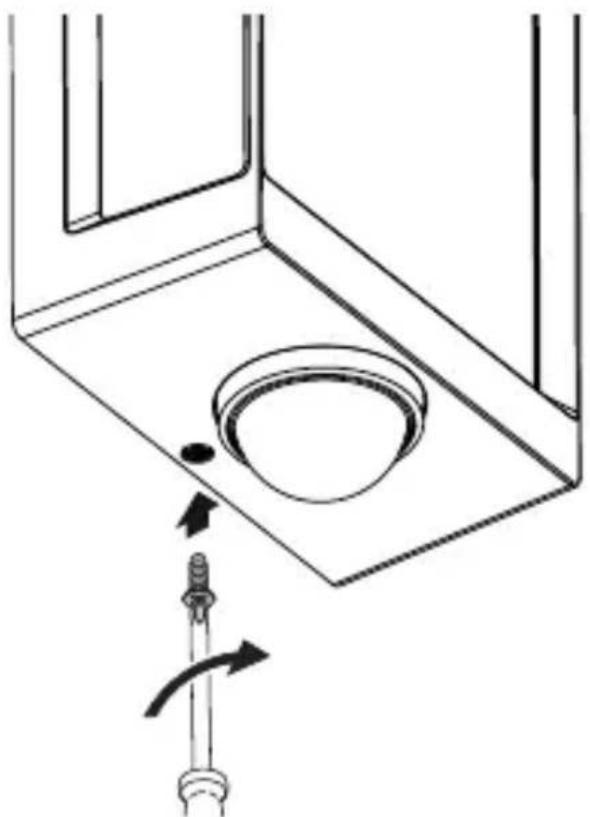

- Avvitare saldamente la vite di sicurezza.

5.12

I O

• Attivare l'alimentazione della rete elettrica.
• Effettuare le impostazioni tramite app (solo variante SC).
  →“6. Funzionamento”

5.13 L 40 SC, L 42 SC

Le funzioni si possono impostare per le varianti SC. Per le varianti C le funzioni valgono solo in combinazione con un prodotto a sensore Bluetooth.

L'impostazione delle funzioni avviene tramite la app Steinel Connect.

Steinel Connect App

Per la configurazione della lampada con smartphone o tablet dovete scaricare la App STEINEL Connect dal Vostro AppStore. A tale scopo è necessario uno smartphone o tablet.

Android iOS

Funzioni impostabili tramite la app Steinel Connect:

• Regolazione del periodo di accensione.
  – Regolazione del raggio d'azione.
• Regolazione crepuscolare.
• Funzione luce notturna.
• Livello luce principale / luce notturna regolabile.
• Regolazione del raggio d'azione avanzata.
  – Collegamento in rete di gruppi.
• Regolazione crepuscolare tramite Teach-In.

Avvertenza:

Al fine di escludere malfunzionamenti, si deve rispettare una distanza minima di 3 m dal router WLAN e dagli Access Points.

Impostazioni di fabbrica (condizioni alla consegna)

Raggio d'azione: max.

Regolazione del periodo di accensione luce principale: 10 sec

Regolazione del periodo di accensione luce notturna: 1 min

Regolazione di luce crepuscolare: 2.000 Lux Livello di dimmerazione luce notturna: 50%

Start-up / interruzione della tensione

Quando si stacca la tensione di rete, le impostazioni e le condizioni di esercizio attuali della lampada LED vengono memorizzate. Quando la tensione di rete ritorna, esse vengono ripristinate.

Regolazione del raggio d'azione (sensibilità)

Con il concetto di raggio d'azione si intende il diametro più o meno circolare che risulta sul pavimento quando si effettua il montaggio a 2 m di altezza.

• Impostazione sul massimo = raggio d'azione massimo (10 m)
• Impostazione sul minimo = raggio d'azione minimo (1 m)

Regolazione del periodo di accensione

Il tempo (ritardo dello spegnimento) può essere regolato in continuo tra ca. 10 secondi e max. 60 minuti. Ad ogni nuovo rilevamento di movimento la luce si accende nuovamente o viene posticipato il momento dello spegnimento.

Avvertenza:

Ogni volta che viene spento l'apparecchio per una durata di ca. 1 secondo, non è possibile un nuovo rilevamento di movimento. Trascorso questo tempo, l'apparecchio è

di nuovo in grado di provocare l'accensione della luce in caso di rilevamento di movimento.

Quando si imposta il campo di rilevamento e si esegue il test di funzionamento, è consigliabile impostare il tempo minimo.

Regolazione crepuscolare

La soglia d'intervento (luce crepuscolare) può essere impostata in continuo tra ca. 2 e 2.000 Lux.

✿ = funzionamento con luce diurna (indipendentemente dalla luminosità)

= funzionamento crepuscolare (ca. 2 Lux)

Nella regolazione del campo di rilevamento e per il test di funzionamento a luce diurna il regolatore deve trovarsi su

Luce notturna

La luminosità della luce di base può essere impostata tra il 10 % e il 100 %.

La durata della luce notturna può essere regolata in continuo tra 10 secondi e 60 minuti o impostata per tutta la notte.

Luce principale

La luminosità della luce principale può essere impostata tra il 10 % e il 100 %.

Raggruppamento

Vi è la possibilità di utilizzare l'apparecchio come lampada singola o di comandare più lampade assieme via radio raggruppandole. Tutte le lampade che sono assegnate a un gruppo agiscono secondo i parametri impostati nella app Steinel Connect. Il raggio d'azione può essere impostato individualmente per ciascuna lampada del gruppo.

Fade time

All'accensione l'intensità luminosa aumenta costantemente fino al raggiungere il 100 % (fade in).

Allo spegnimento la luminosità si abbassa costantemente fino a raggiungere lo 0 % (fade out). I temi di fade in e fade out possono essere scelti a piacere.

Funzione di accensione contemporanea delle lampade adiacenti

Tramite la App Steinel Connect si possono attivare o disattivare le lampade adiacenti.

In tale contesto vengono assegnati i gruppi adiacenti del gruppo di lampade attivo. Il gruppo reagisce ai segnali di accensione del gruppo adiacente assegnato e passa alla luce principale o alla luce di base a seconda delle impostazioni.

7. Manutenzione e cura

L'apparecchio non necessita di manutenzione.

Pericolo legato alla presenza di corrente elettrica!

Il contatto di parti conduttive con acqua può provocare una scossa elettrica, ustioni o addirittura la morte.

- Pulire l'apparecchio solo quando è asciutto.

Pericolo di danni a cose!

Detergenti sbagliati potrebbero danneggiare l'apparecchio.

- Pulite l'apparecchio con un panno leggermente inumidi-to, senza detersivi.

Importante: l'alimentatore non è sostituibile.

230V LED

8. Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto.

Non gettare gli apparecchi elettrici nei rifiuti domestici!

Solo per paesi UE:

conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

9. Dichiarazione di conformità

La STEINEL GmbH dichiara che il tipo di impianto radio L 40 SC/C e L 42 SC/C risponde alla Direttiva 2014/53/UE. Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.steinel.it

10. Garanzia del produttore

Garanzia del produttore STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Germania

Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per questo motivo siamo lieti in qualità di produttore di concederLe come cliente finale una garanzia ai sensi delle condizioni qui di seguito indicate:

La garanzia comprende l'assenza di vizi che è dimostrabile essere riconducibili a un difetto di materiale o un errore di produzione e che ci vengono segnalati immediatamente dopo essere stati riscontrati ed entro il periodo di garanzia. La garanzia vale per tutti i prodotti STEINEL che vengono acquistati e utilizzati in Italia, a esclusione dei prodotti STEINEL Professional.

Lei può scegliere di ricorrere alla garanzia chiedendo la riparazione gratuita, la sostituzione gratuita (all'occorrenza con un modello successivo equivalente o di migliore qualità) o l'emissione di una nota di credito.

Il periodo di garanzia per il prodotto STEINEL da Lei acquistato è di 3 anni (nel caso di prodotti della serie home 5 anni) a partire dalla data di acquisto del prodotto.

Noi assumiamo i costi di trasporto ma non i rischi legati al trasporto della merce che ci viene restituita.

Diritti per vizi previsti dalla legge, gratuità

Le prestazioni qui descritte valgono in aggiunta ai diritti alla garanzia previsti dalla legge – incluse le disposizioni speciali per la tutela dei consumatori – e non li limitano né li sostituiscono. La rivendicazione dei Suoi diritti previsti dalla legge in caso di vizi è gratuita.

Esclusioni dalla garanzia

Sono espressamente escluse dalla presente garanzia tutte le lampadine sostituibili. La garanzia è inoltre esclusa nei seguenti casi:

• in caso di logorio di parti del prodotto dovuto all'uso o ad altra ragione naturale o in caso di vizi del prodotto STEINEL che sono da ricondurre a logorio dovuto all'uso o ad altra ragione naturale,
• in caso di uso non adeguato allo scopo od al prodotto o in caso di mancato rispetto delle istruzioni per l'uso,
• in caso venissero effettuate autonomamente modifiche o atre trasformazioni sul prodotto o in caso di vizi che sono da ricondurre all'impiego di accessori, complementi o pezzi di ricambio non originali STEINEL,
  – in caso di lavori di manutenzione e cura dei prodotti effettuati in modo non conforme alle istruzioni per l'uso,
• in caso di annessione o installazione non conforme alle prescrizioni per l'installazione fornite da STEINEL,
  – in caso di danni o perdite avvenuti durante il trasporto.

Applicazione del diritto tedesco

Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG).

Rivendicazione

Se ha intenzione di ricorrere alla garanzia, La si prega di trasmettere il Suo prodotto completo e unito allo scontrino d'acquisto o alla fattura indicante la data dell'acquisto e la denominazione del prodotto al Suo rivenditore o diretta-mente a noi: STEINEL Italia Srl, Via del lavoro 18, 21012 Cassano Magnago, Italia (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Le consigliamo pertanto di conservare scrupolosamente lo scontrino d'acquisto o la fattura fino alla scadenza del periodo di garanzia.

11. Dati tecnici

- Tensione di alimentazione: 220–240 V, 50/60 Hz

- Potenza assorbita ( P_on )

L 40 C: 12,90 W

L 40 SC: 12,90 W

L 42 C: 12,60 W

L 42 SC: 13,00 W

- Standby (rete) (P_net)

L 40 C: 0,44 W

L 40 SC: 0,42 W

L 42 C: 0,44 W

L 42 SC: 0,43 W

- Standby sensore (P _sb )

L 40 SC: 0,42 W

L 42 SC: 0,43 W

- Flusso luminoso (360°)

L 40 C: 987 lm

L 40 SC: 1.057 lm

L 42 C: 990 lm

L 42 SC: 1.010 lm

- Rendimento

L 40 C: 76,5 lm/W

L 40 SC: 81,9 lm

L 42 C: 78,6 lm

L 42 SC: 77,7 lm

- Temperatura del colore: 3.000 K (bianco caldo)

- Indice di resa cromatica: R_a=82

– Durata utile media misurata:

L70B50 a 25 °C: >60.000 ore

- Consistenza del colore SDCM: Valore iniziale: 6

– Distribuzione dell'intensità luminosa:

IT

• Angolo di rilevamento L 40, L 42 SC: 180^
• Potenza di trasmissione: ca. 1 mW
  – Raggio d'azione L 40, L 42 SC: max. 10 m
• Regolazione del periodo di accensione L 40, L 42 SC: 10 s - 60 min
• Regolazione crepuscolare L 40, L 42 SC: 2-2.000 Lux
• Grado di protezione: IP54
• Classe di protezione: /
• Temperatura ambiente: -20-+40 °C

Questo prodotto contiene una sorgente luminosa che corrisponde alla classe di efficienza energetica

12. Eliminazione dei guasti

Apparecchio senza tensione.

– Il fusibile non è integro o è difettoso.

• Verificare il fusibile.

• Sostituire il fusibile difettoso.

• Linea interrotta.

• Controllare il cavo con un indicatore di tensione.
• Corto circuito nel cavo di collegamento alla rete.
• Controllare gli allacciamenti.
• Eventuale interruttore di rete spento.
  • Accendere l'interruttore di rete.

L'apparecchio non si accende.

- La regolazione di luce crepuscolare scelta è troppo bassa.

- Reimpostare la regolazione di luce crepuscolare.

- Interruttore di rete spento.

- Attivare l'interruttore di rete.

– Il fusibile non è integro o è difettoso.

- Verificare il fusibile.

- Sostituire il fusibile difettoso.

- Il rilevamento di movimenti molto rapidi viene soppresso ai fini di ridurre al massimo i guasti, oppure il campo di rilevamento impostato è troppo ridotto o non corretto.

- Controllare o regolare il campo di rilevamento.

– Sorgente luminosa guasta.

- La sorgente luminosa non è sostituibile. Sostituire completamente l'apparecchio.

L'apparecchio non si spegne.

- Movimento continuo nel campo di rilevamento.

- Controllare il campo di rilevamento.

- In caso di necessità limitare o modificare il campo di rilevamento.

L'apparecchio si accende a sproposito.

- L'apparecchio non è fissato in modo tale che non si muova.

- Montare l'involucro in modo che sia ben fisso.

- Il movimento si è verificato, ma non è stato riconosciuto dall'osservatore (movimento di vegetazione riscaldata, o movimento di un corpo di piccole dimensioni nelle immediate vicinanze della lampada, ecc.)

- Controllate il campo

- In caso di necessità limitare o modificare il campo di rilevamento.

Índice
