LIETOŠANAS INSTRUKCIJA L 42 SC STEINEL

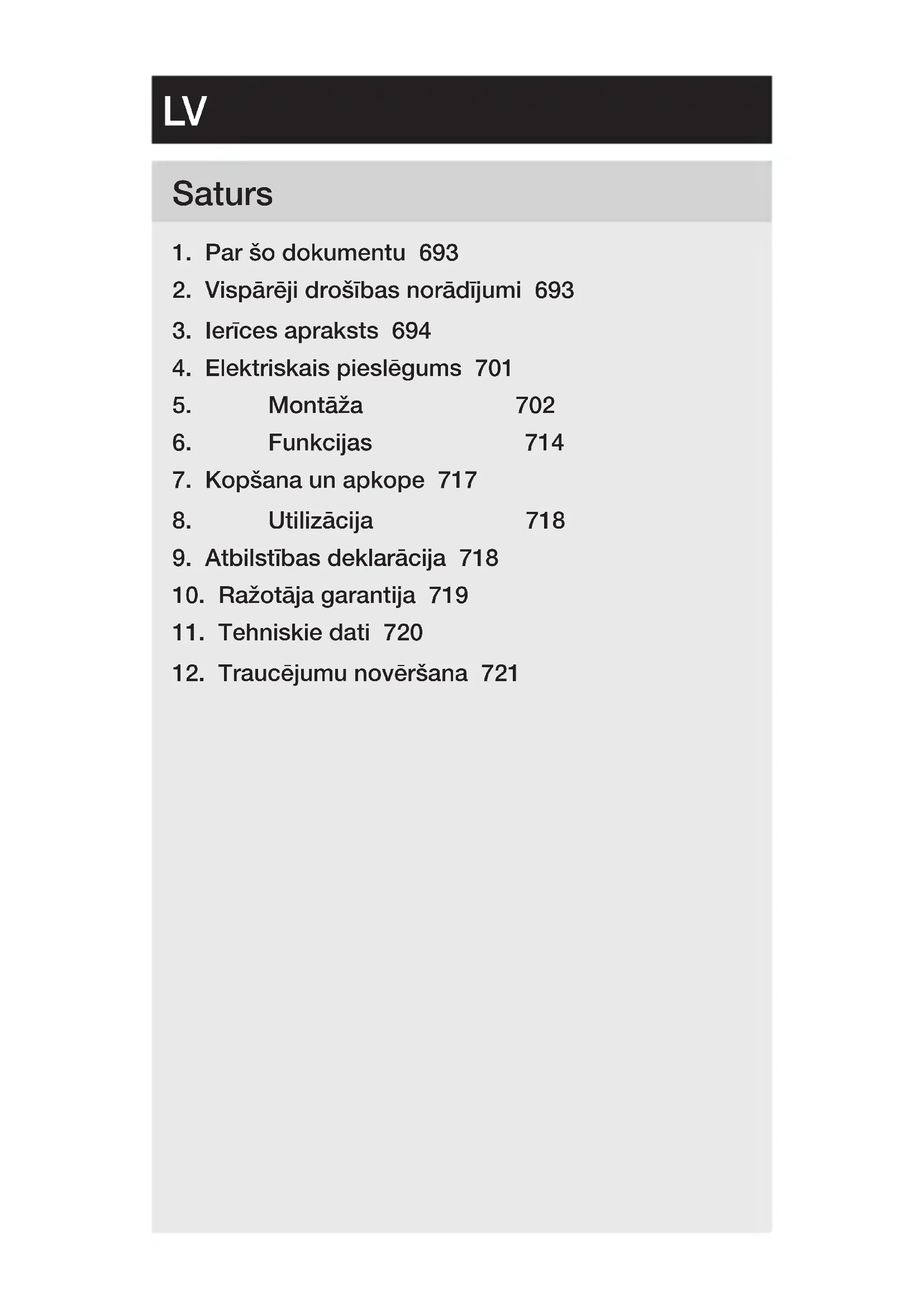

2. Vispārēji drošības norādījumi 693

3. Ierīces apraksts 694

4. Elektriskais pieslēgums 701

9. Atbilstības deklarācija 718

10. Ražotāja garantija 719

11. Tehniskie dati 720

12. Traucējumu novēršana 721

– Autortiesības ir aizsargātas. Pārpublicēšana, arī atseviš- ķu izvilkumu veidā, tikai ar mūsu atļauju. – Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību.

Brīdinājums par bīstamību! Brīdinājums par bīstamību elektrības dēļ! Brīdinājums par bīstamību ūdens dēļ!

2. Vispārēji drošības norādījumi

Neievērojot lietošanas pamācību, draud briesmas! Šī pamācība ietver svarīgu informāciju drošai ierīces lietošanai. Uz iespējamiem riskiem tiek īpaši norādīts. Neie- vērošana var izraisīt nāvi vai smagu savainošanos.

• Rūpīgi izlasiet pamācību.

• Ievērojiet drošības norādes.

• Uzglabājiet pieejamā vietā. – Darbošanās ar elektrisko strāvu var izraisīt bīstamas si- tuācijas. Pieskaršanās strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi. – Darbu ar elektrotīkla spriegumu jāveic profesionāli kvalificētam personālam. – Jāievēro vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasības (piem., D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000). – Izmantojiet tikai oriģinālās detaļas. – Remontu drīkst veikt tikai specializētas darbnīcas.– 694 – Saturs

Atbilstoša izmantošanas – L 40 SC, L 42 SC – Sensora slēgta LED gaisma ar kustību ziņotāju – Uzstādīšana pie sienas. – Iekštelpās un ārā. Atbilstoša izmantošanas – L 40 C, L 42 C – LED gaismeklis. – Uzstādīšana pie sienas. – Iekštelpās un ārā. Darbības princips – L 40 SC, L 42 SC – LED sensorgaismeklis ietver aktīvu infrasarkano kustību ziņotāju un ir iestatāms tikai vaur Bloetooth. Darbības princips – L 40 C, L 42 C C variantus caur Bluetooth var saslēgt tīklā ar citiem sen- soriem, lai realizētu uztveres zonas paplašināšanu. Tie caur Bluetooth vada signālus (par klātbūtni un gaišumu) tālāk. Vadība notiek tīklā saslēgtajā senorā ar citu saskarni.LV – 695 – Saturs Piegādes apjoms

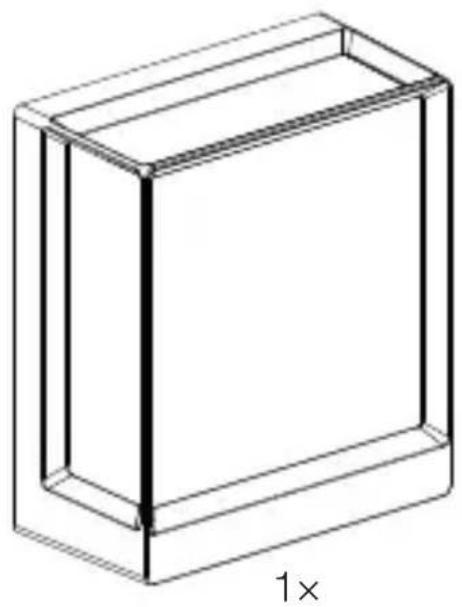

– 1 LED gaismeklis. – 3 nosegklipši – 3 starplikas – 3 dienas dībeļi – 3 skrūves – 1 Drošības datu lapa (A) – 1 Ātrais starts (B)LV – 697 – Saturs Izstrādājuma izmēri

131mm 306mm 105mmLV – 699 – Saturs Ierīces komplektācija

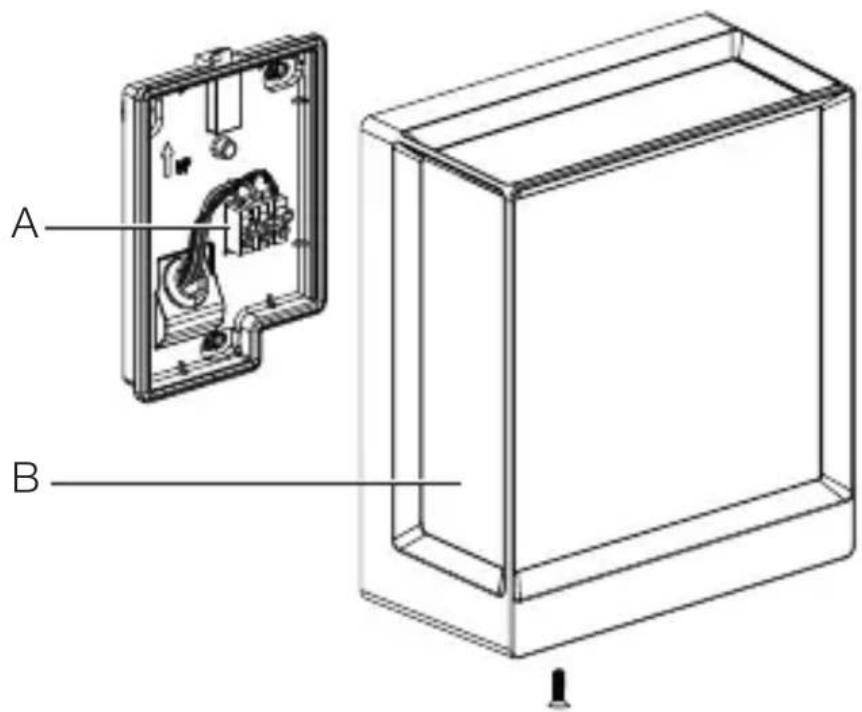

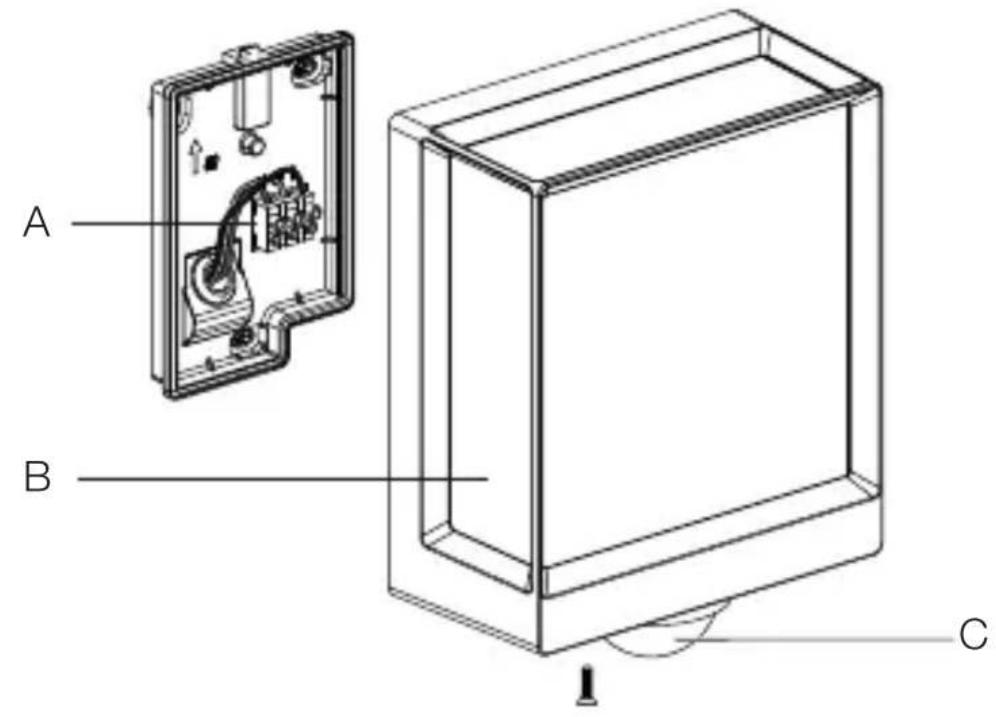

A Pieslēguma aizspiednis B Gaismeklis C Sensors Gaismas sadalīšanās līkne

4. Elektriskais pieslēgums

Tīkla pieslēguma vads ir trīsdzīslu kabelis L = fāze (parasti melns, brūns vai pelēks) N = nulles vads (parasti zils) PE = zemējums (zaļš/dzeltens) Ierīci var pieslēgt aiz tīkla slēdža arī elektriski, ja ir nodroši- nāts, ka tīkla slēdzis ir pastāvīgi ieslēgts.– 702 – Saturs Šī gaismekļa gaismas avots nav nomaināms, ja gaismas avotu ir jānomaina (piem., tā darba mūža beigās), ir jāno- maina viss gaismeklis.

Risks saistībā ar elektrisko strāvu! Pieskaršanās strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

• Atslēdziet strāvu un pārtrauciet sprieguma padevi.

• Pārbaudiet ar sprieguma testeri, vai sprieguma vairs nav.

• Pārliecinieties, ka sprieguma padeve paliek pārtraukta. Bojājumu risks! Pieslēguma kabeļu sajaukšana var izraisīt īssavienojumu.

• Identificējiet pieslēguma kabeļus.

• Savienojiet pieslēguma kabeļus pareizi. Sagatavošanās montāžai

• Pārbaudiet visas detaļas, vai tās nav bojātas. Bojājumu gadījumā nelietojiet produktu.LV – 703 – Saturs

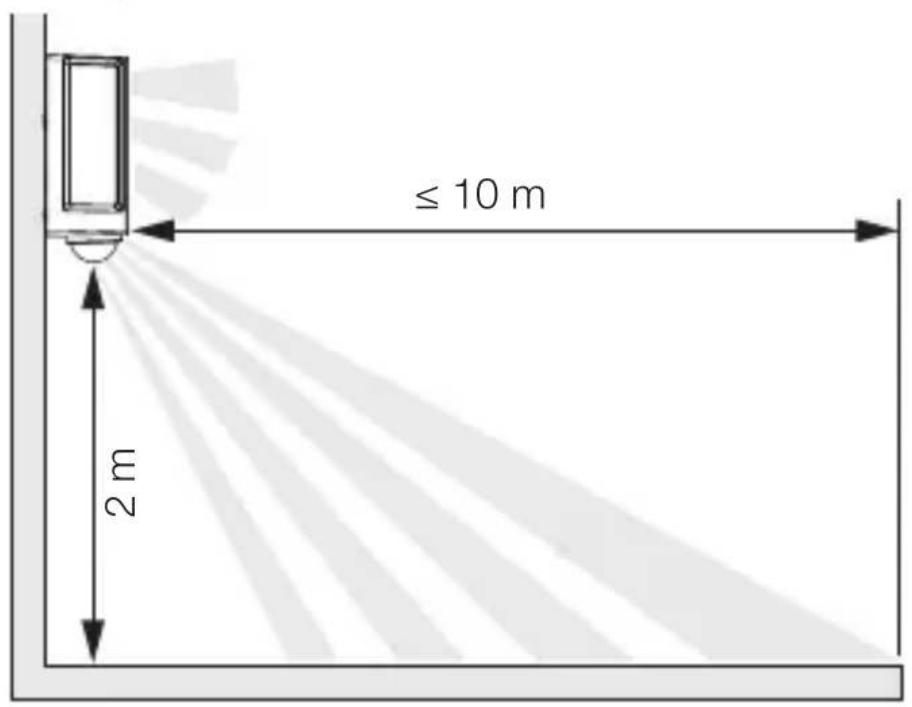

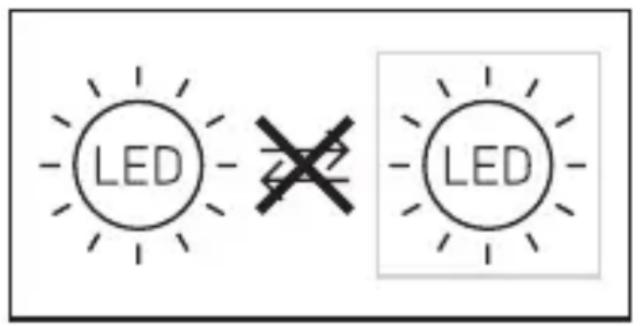

• Izvēlieties piemērotu montāžas vietu. – Ņemiet vērā sniedzamību. – Ņemiet vērā kustību uztveri. – Izvairieties no vibrācijas. – Uztveres laukā nav šķēršļi. – Gaismekli nedrīkst montēt sprādzienbīstamās zonās. – Nemontējiet ierīci pie viegli uzliesmojošām virsmām. – Neskatieties gaismas avotā no tuva attāluma (<30 cm). – Vismaz 50 cm attālumā no citiem LED gaismekļiem. Sniedzamība

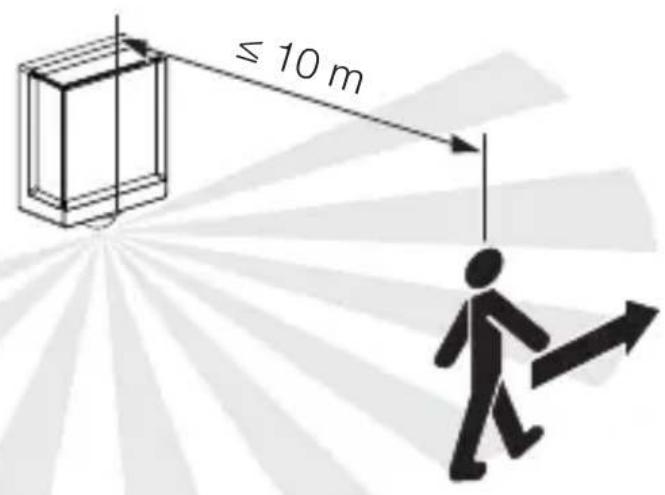

≤10 m 2m– 704 – Saturs Kustību uztvere iešanas virzienā

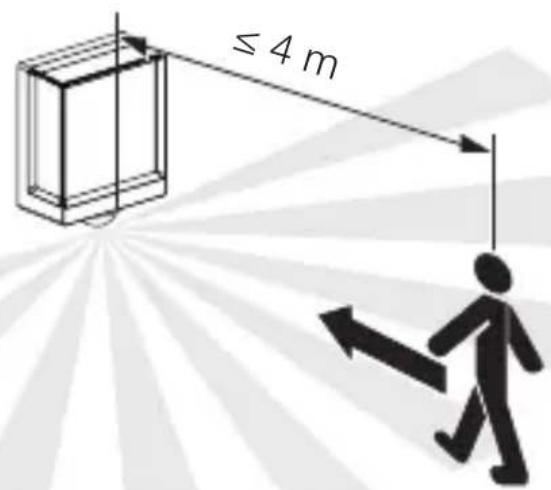

≤10 m Kustību uztvere iešanas virzienā

≤4mLV – 705 – Saturs Montāžas soļi

• Pārbaudiet, lai strāas pievade būtu pārtraukta.

• Atskrūvējiet drošības skrūvi.

• Noskrūvējiet nosegu.

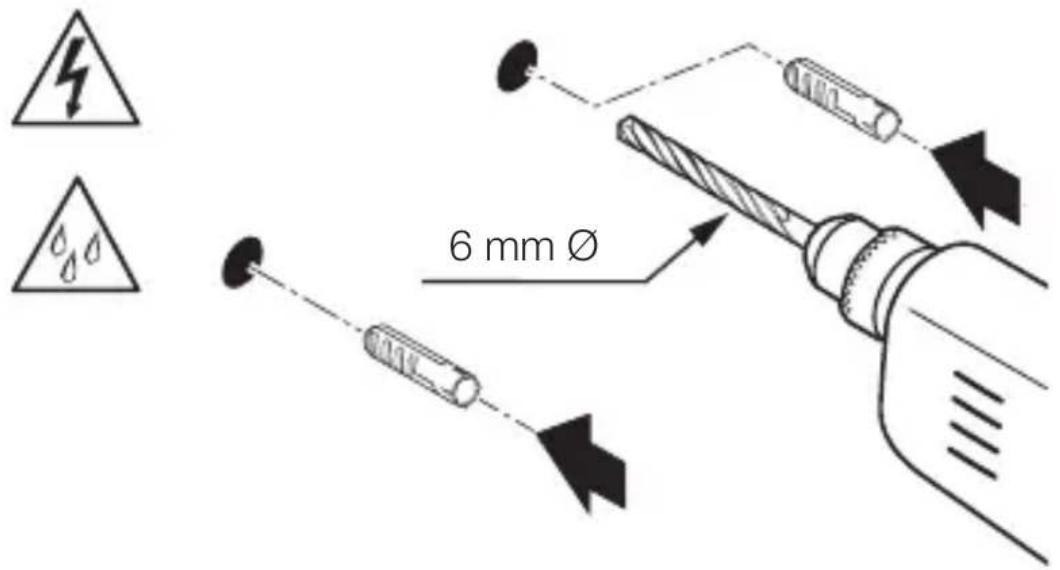

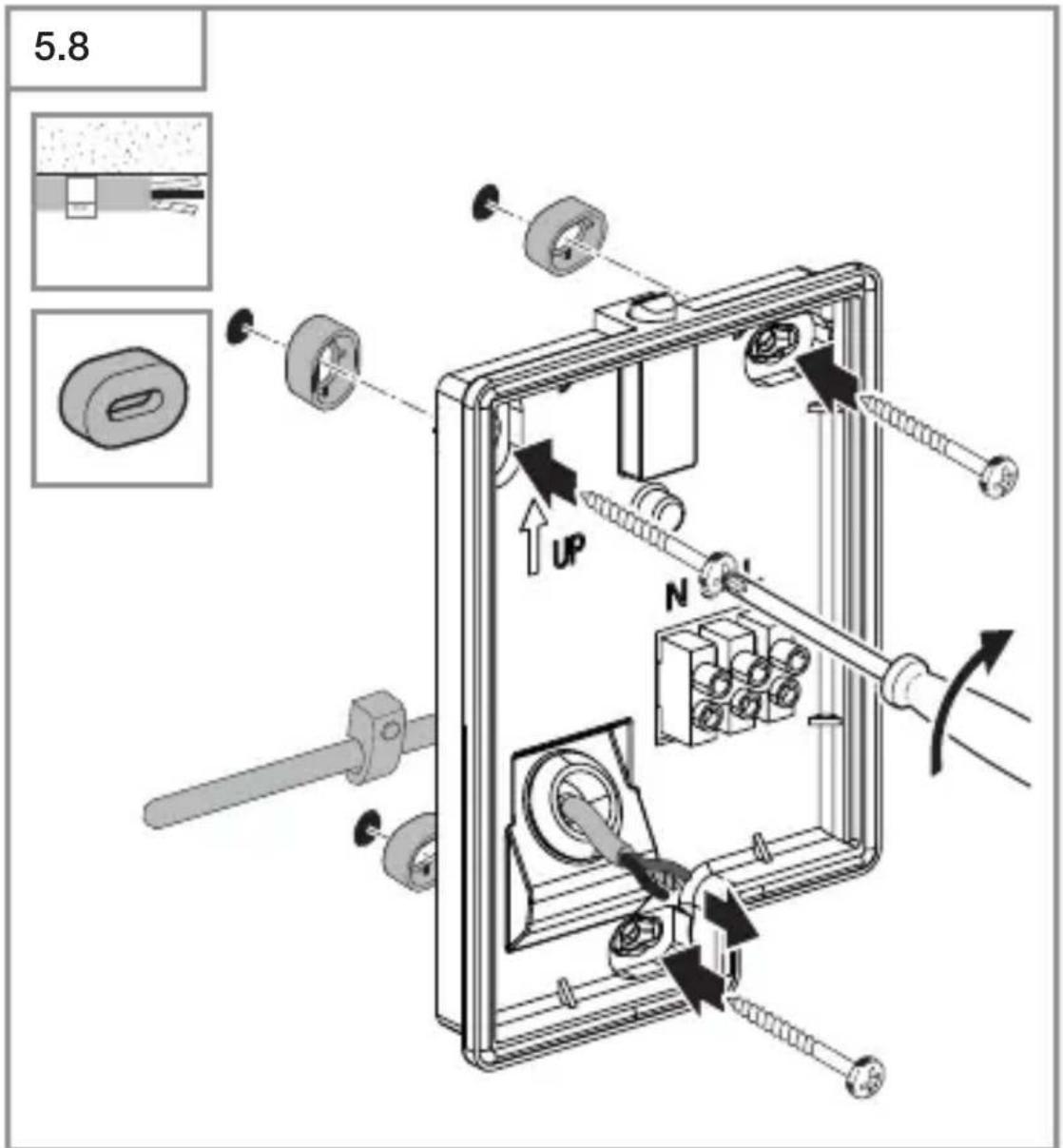

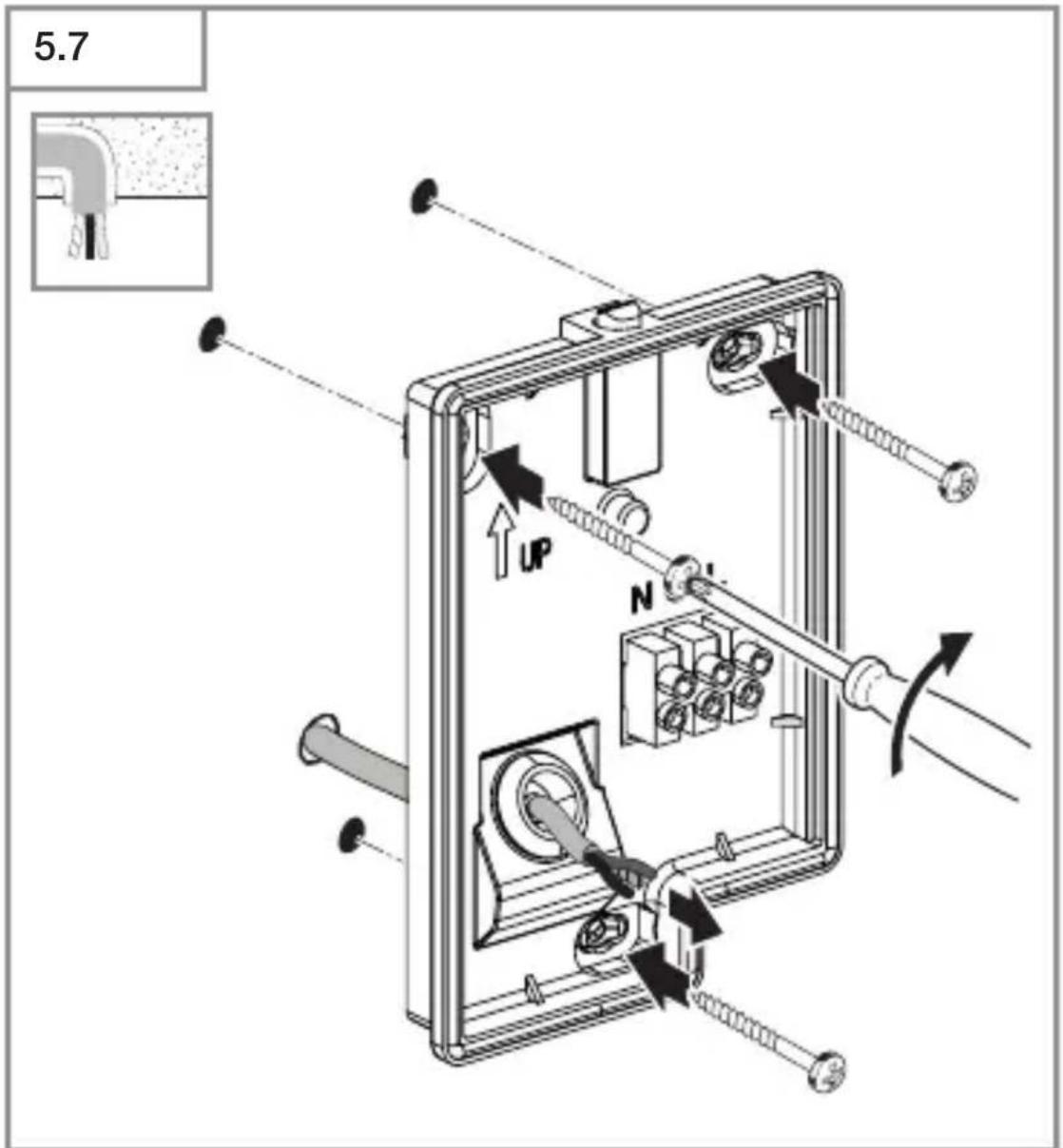

• Atzīmējiet urbuma vietas.– 706 – Saturs

• Pieslēdziet tīkla kabeli atbilstoši slēgumu plānam. ➔ “4. Elektriskais pieslēgums”– 710 – Saturs

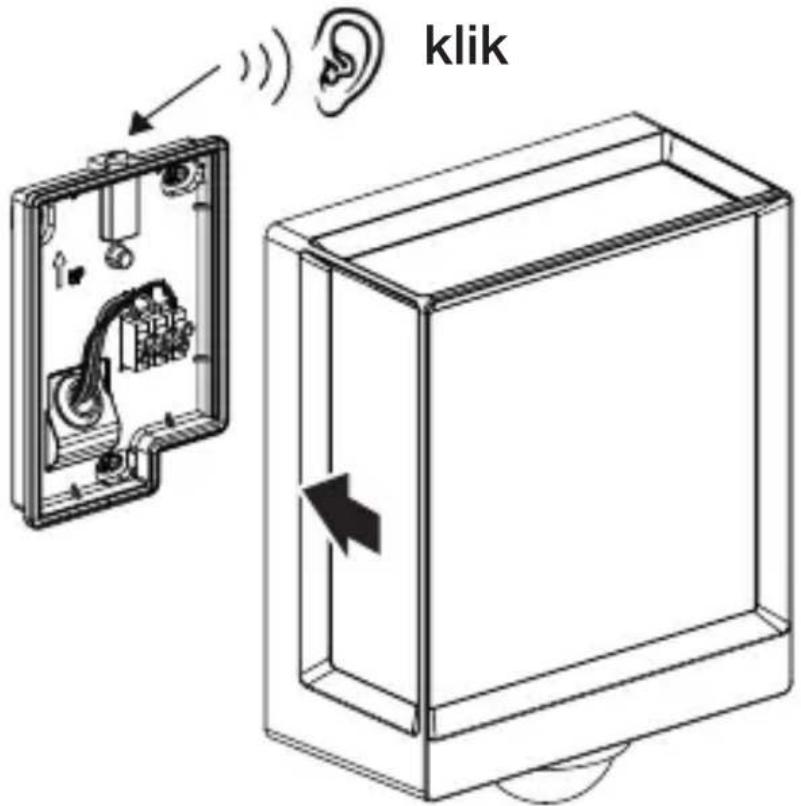

• Pieslēdziet gaismekli uz sienas turētājam.

• Nospiediet līdz ir dzirdams klikšķis.

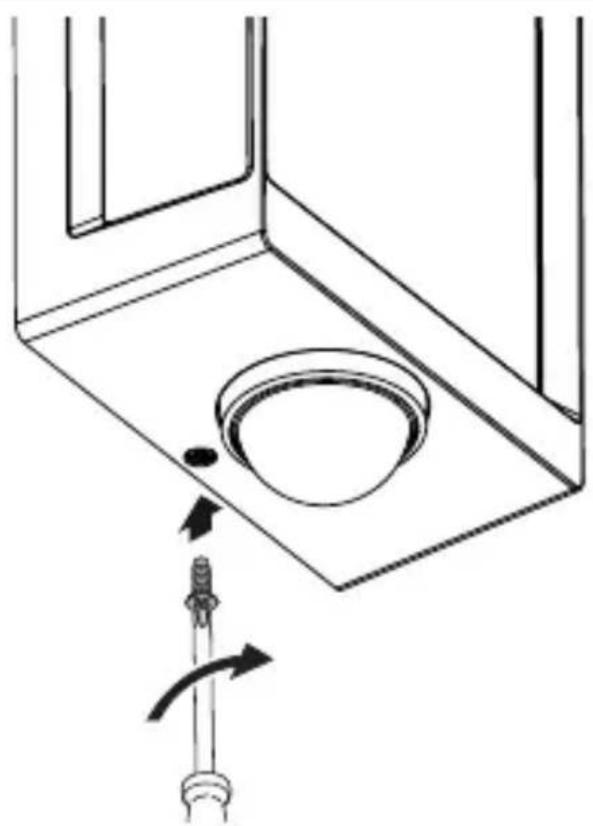

• Pieskrūvējiet drošības skrūvi.LV – 711 – Saturs

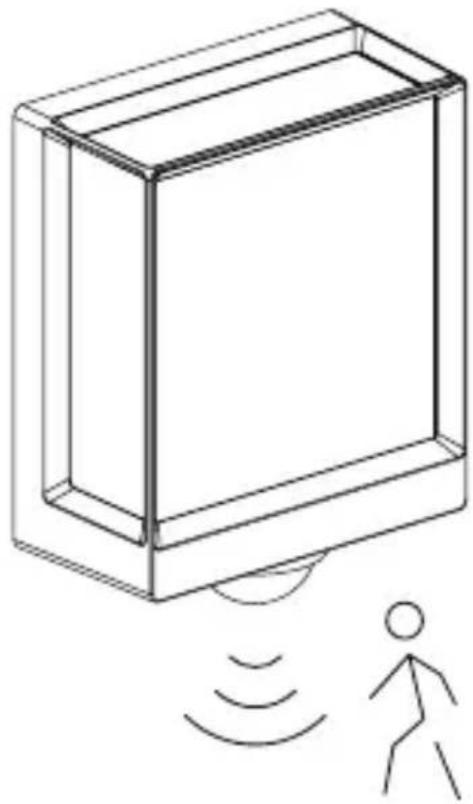

• Ieslēdziet elektrības apgādi.

• Veiciet iestatīšanu lietotnē (tikai SC variants). ➔ “6. Funkcijas”

Šādas funkcijas ir iestatāmas SC variantiem C variantiem funkcijas ir spēkā tikai kombinācijā ar Bueltooth sensoru. Funkcijas ir iestatāmas Steinel Connect lietotnē. Steinel Connect lietotne Gaismekļa konfigurācijai ar viedtālruni vai planšetdatoru ir Jūsu AppStore jālejuplādē STEINEL Smart Connect lietot- ne. Ir vajadzīgs viedtālrunis vai planšetdators ar Bluetooth. Android iOS Šādas funkcijas ir iestatāmas Smart Connect lietotnē: – Laika iestatīšana. – Darbības rādiusa izvēle. – Krēslas sliekšņa iestatījums. – Bāzes gaismas funkcija. – Iestatāms galvenās gaismas / pamata gaismas līmenis. – Paplašināta sniedzamības iestatīšana. – Grupu savienošana. – Krēslas sliekšņa iestatījums ar Teach-In.LV – 715 – Saturs Norāde: Ir jāievēro min. atstatums 3 m no WLAN rūtera un pieejas punkta, lai izslēgtu nepareizu funkciju. Rūpnīcas iestatījumi (stāvoklis uz piegādes brīdi) Sniedzamība: maks. Laika iestatīšana: 10 s Pamata apgaismojuma laika iestatīšana: 1 min Krēslas iestatījums: 2 000 luksi Pamata apgaismojuma aptumšošanas līmenis: 50% Uzsākšana/Sprieguma pārtraukšana Atvienojot tīkla spriegumu, tiek saglabāti gan iestatījumi, gan LED gaismekļa aktuālais darbības stāvoklis. Ja atkal tiek pievienots tīkla spriegums, tie atkal tiek atjaunoti. Sniedzamības iestatīšana (jutīgums) Ar jēdzienu “sniedzamība” tiek saprasts apļveida laukums uz grīdas, kurš veido uztveres lauku, montējot gaismekli 2 m augstumā. – Maks. iestatījums = maks. sniedzamība (10 m) – Maks. iestatījums = maks. sniedzamība (1 m) Laika iestatīšana Vēlamo gaismekļa degšanas ilgumu (izslēgšanās aizturi) iespējams iestatīt bez pakāpēm no apm. 10 s līdz maks. 60 min. Katra uztverta kustība no jauna ieslēdz gaismu. Norāde: Pēc katras LED starmeša izslēgšanās uz apm. 1 s ir pārtraukta jaunas kustības uztvere. Beigās ierīce, uztverot kustību, atkal var ieslēgt gaismu. Justējot uztveres lauku un pārbaudot darbību, ieteicams iestatīt īsāko laiku.– 716 – Saturs Krēslas sliekšņa iestatījums Vēlamo reakcijas (aptumšošanas) slieksni iespējams bez pakāpēm iestatīt robežās no apm. 2–2.000 luksiem. = Dienasgaismas režīms (atkarībā no apgaismojuma) = Krēslošanas režīms (apm. 2 luksi) Iestatot uztveres lauku un pārbaudot gaismekļa darbību dienasgaismā, iestatījumu regulatoram jābūt pagrieztam pret . Pamata gaisma Pamata gaismas gaišumu iespējams iestatīt starp 10% un 100%. Pamats gaismas ilgumu iespējams iestatīt starp 10 sekun- dēm un 60 minūtēm, vai arī uz visu nakti. Galvenais apgaismojums Galvenās gaismas gaišumu iespējams iestatīt starp 10% un 100%. Grupēšana Pastāv iespēja, ierīci izmantot kā atsevišķu gaismekli, vai arī saslēgt vairākus gaismekļus grupā caur radiokomuni- kāciju. Visi gaismekļi, kas ir pievienoti grupai, darbojas pēc grupas parametriem, kas ietatīti Steinel Connect lietotnē. Sniedzamību iespējams iestatīt individuāli visiem grupas dalībniekiem. Fade Time Ieslēdzot, gaisma iedegas līdz 100% (Fade In). Gaismekli izslēdzot - tas pakāpeniski izdziest līdz 0% (Fade Out). Fade in un fade out laikus var izvēlēties.LV – 717 – Saturs Kaimiņu funkcija Kaimiņu funkciju var aktivēt/deaktivēt Smart Connect lietotnē. Kaimiņu grupas tiek pievienotas aktīvajai gaismekļu grupai. Grupa atsaucas uz piešķirtās kaimiņu grupas ieslēgšanas signāliem un atbilstoši iestatījumiem ieslēdz galvano vai pamata gaismu.

7. Kopšana un apkope

Izstrādājumam apkope nav nepieciešama. Risks saistībā ar elektrisko strāvu! Ūdens kontakts ar strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

• Tīriet tikai sausu ierīci. Bojājumu risks! Ierīci var sabojāt, lietojot nepareizus tīrīšanas līdzekļus.

• Tīriet ierīci ar viegli mitru lupatiņu bez tīrīšanas līdzekļa. Svarīgi! Bateriju ierīce nav nomaināma.– 718 – Saturs

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei. Nemetiet elektroierīces parastajos atkritu- mos! Tikai ES valstīm: Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesī- bās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

9. Atbilstības deklarācija

Ar šo STEINEL GmbH paziņo, ka radioiekārta L 40 SC/C und L 42 SC/C atbilst direktīvai 2014/53/ES. Visu ES atbilstības deklarācijas tekstu Jūs varat izlasīt: www.steinel.deLV – 719 –Saturs

10. Ražotāja garantija

Ražotāja garantija STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, VācijaŠis STEINEL ražojums ir izgatavots ar vislielāko rūpību, tā darbība un drošība pārbaudīta atbilstoši spēkā esošajiem normatīviem, un noslēgumā veikta izlases veida kvalitātes kontrole. Steinel garantē nevainojamas produkta īpašības un darbību. Garantijas laiks ir 36mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam. Mēs novēršam trūkumus, kas radušies materiālu vai rūpnīcas kļūdu dēļ, garantijas serviss ietver sevī bojāto daļu remontu vai apmaiņu pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā arī uz bojāju-miem un trūkumiem, kas radušies nelietpratīgas lietošanas vai apkopes, kā arī kritiena rezultātā. Garantijas saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā. Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu kļūdas aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodaļai. Serviss: Pēc garantijas laika beigām vai gadījumos, kad garantija nav spēkā, nepieciešamo remontu veic rūpnīcas servisa dienests. Lūdzu, nosūtiet labi iesaiņotu izstrādājumu uz tuvāko servisa darbnīcu.

– Uztveres leņķis L40, L42 SC: 180° – Raidjauda: aptuveni 1 mW – Sniedzamība L40, L42 SC: maks. 10 m – Laika iestatīšana L40, L42 SC: 10s – 60min – Krēslas iestatījums L40, L42 SC: 2 – 2.000luksi – Aizsardzības klase: IP 54 – Aizsardzības klase: I – Apkārtējā temperatūra: -20°līdz +40°C Šai precei ir gaismas avots ar enerģijas efektivitātes klasi – L40 C: “F” – L40 SC: “E” – L42 C: “E” – L42 SC: “F”

12. Traucējumu novēršana

Ierīcei netiek pievadīta strāva. – Drošinātājs nav ieslēgts vai ir bojāts.

• Ieslēdziet drošinātāju.

• Nomainiet bojāto drošinātāju. – Bojāts kabelis.

• Pārbaudiet kabeli ar sprieguma testeri. – Īssavienojums tīkla pievadvadā.

• Pārbaudiet pieslēgumus. – Iespējams izslēgts tīkla slēdzis, ja tāds ir ierīkots.

• Ieslēdziet tīkla slēdzi.– 722 – Saturs Ierīce neieslēdzas. – Krēslas sliekšņa iestatījums izvēlēts nepareizi.

• Iestatiet no jauna krēslas sliekšņa iestatījumu. – IZSL. tīkla slēdzis.

• Iestatiet tīkla slēdzi. – Drošinātājs nav ieslēgts vai ir bojāts.

• Ieslēdziet drošinātāju.

• Nomainiet bojāto drošinātāju. – Ātras kustības netiek uztvertas, lai mazinātu traucē- jumus, vai arī ir uzstādīts pārāk mazs vai nepareizs uztveres lauks

• Pārbaudiet un justējiet uztveršanas zonu. – Gaismas avots ir bojāts.

• Gaismas avots nav nomaināms. Nomainiet visu ierīci. Ierīce neizslēdzas. – Nepārtraukta kustība uztveršanas zonā.

• Pārbaudiet uztveršanas zonu.

• Pie vajadzības ierobežojiet vai izmainiet uztveres zonu. Ierīce ieslēdzas nevajadzīgi. – Ierīce ir piestiprināta tā, ka tā nav pasargāta no vibrā- cijām.

• Stingri uzmontējiet ierīci. – Bija kustība, taču novērotājs to neatpazina (kustība aiz siensa, neliela objekta kustība tiešā lampas tuvumā utt.).

• Pārbaudiet uztveres zonu.

• Pie vajadzības ierobežojiet vai izmainiet uztveres zonu.BG
