L 42 SC - Éclairage STEINEL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Éclairage LED, puissance 12W, température de couleur 3000K (blanc chaud), flux lumineux 1000 lumens.
Utilisation	Idéal pour l'éclairage extérieur, zones de passage, jardins, et entrées de maison.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement, nettoyer les lentilles pour éviter l'accumulation de poussière.
Sécurité	Classe de protection IP44, résistant aux éclaboussures, installation conforme aux normes électriques.
Informations générales	Garantie de 2 ans, dimensions 200 x 120 x 90 mm, poids 1,2 kg.

FOIRE AUX QUESTIONS - L 42 SC STEINEL

Comment installer le STEINEL L 42 SC ?

Pour installer le STEINEL L 42 SC, commencez par couper l'alimentation électrique. Fixez le support au mur ou au plafond, puis connectez les fils électriques selon les instructions fournies dans le manuel. Assurez-vous que l'appareil est bien fixé avant de rétablir l'alimentation.

Comment régler la sensibilité du capteur ?

Le STEINEL L 42 SC est équipé d'un capteur de mouvement. Pour régler la sensibilité, localisez le bouton de réglage sur le capteur. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la sensibilité et dans le sens inverse pour la diminuer.

Que faire si la lumière ne s'allume pas ?

Si la lumière ne s'allume pas, vérifiez d'abord si l'alimentation électrique est rétablie. Ensuite, vérifiez les connexions électriques et assurez-vous que l'ampoule est correctement installée et fonctionnelle.

Comment changer l'ampoule du STEINEL L 42 SC ?

Pour changer l'ampoule, éteignez l'appareil et débranchez-le. Retirez le couvercle de l'ampoule en suivant les instructions du manuel. Remplacez l'ampoule par une ampoule compatible et remettez le couvercle en place.

Le capteur ne détecte pas les mouvements, que faire ?

Assurez-vous que le capteur n'est pas obstrué par des objets. Vérifiez également si la sensibilité du capteur est correctement réglée. Si le problème persiste, essayez de repositionner le capteur pour un meilleur angle de détection.

Mon STEINEL L 42 SC émet des clignotements, que faire ?

Les clignotements peuvent être causés par une ampoule défectueuse ou par des problèmes de connexion électrique. Vérifiez l'ampoule et remplacez-la si nécessaire. Si le problème persiste, examinez les connexions électriques.

Quelle est la durée de vie de l'ampoule ?

La durée de vie de l'ampoule dépend du type d'ampoule utilisée. En général, les ampoules LED peuvent durer jusqu'à 25 000 heures, tandis que les ampoules halogènes ont une durée de vie plus courte.

Comment nettoyer le STEINEL L 42 SC ?

Pour nettoyer le STEINEL L 42 SC, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs ou des nettoyants abrasifs qui pourraient endommager la surface.

Le STEINEL L 42 SC est-il résistant aux intempéries ?

Oui, le STEINEL L 42 SC est conçu pour être résistant aux intempéries et peut être utilisé à l'extérieur. Assurez-vous de suivre les instructions d'installation pour garantir une protection adéquate contre les éléments.

MODE D'EMPLOI L 42 SC STEINEL

1. À propos de ce document 67

2. Consignes de sécurité générales 67

3. Description de l’appareil 68

4. Branchement électrique 75

9. Déclaration de conformité 92

10. Garantie du fabricant 93

11. Caractéristiques techniques 95

12. Élimination des défauts 96

FRFR – 67 – Sommaire

1. À propos de ce document

– Il est protégé par la loi sur les droits d’auteur. Une réimpression, même partielle, n’est autorisée qu’après notre accord préalable. – Sous réserve de modifications techniques permettant des améliorations techniques.

Attention danger ! Attention danger dû au courant électrique ! Attention danger dû à l’eau !

2. Consignes de sécurité générales

Danger en cas de non-respect des instructions du mode d’emploi ! Le présent document contient des informations importan- tes sur la manipulation et l’utilisation en toute sécurité de l’appareil. Nous signalerons les risques éventuels au fur et à mesure dans ce document. L’ignorance des risques peut entraîner de graves blessures, voire la mort.

• Veuillez lire attentivement le mode d’emploi.

• Veuillez respecter les consignes de sécurité.

• Le conserver à portée de la main. – Le travail sur des installations électriques peut présenter des dangers. Le contact avec des pièces sous tension peut entraîner une électrocution, des brûlures, voire la mort. – Seules des personnes qualifiées et spécialisées sont autorisées à eectuer des travaux sur le réseau élec- trique.– 68 – Sommaire – Ces travaux doivent donc être eectués correc- tement et conformément aux normes en vigueur (p.ex. NFC-15100, A – ÖVE / ÖNORM E8001-1, CH – SEV1000). – Utiliser uniquement des pièces de rechange d’origine. – Uniquement des entreprises spécialisées sont autori- sées à eectuer des réparations.

3. Description de l’appareil

Utilisation conforme à la destination prévue – L40SC, L42SC – Applique LED à détection et à détecteur de mouve- ment. – Montage mural. – Pour l’intérieur et l’extérieur. Utilisation conforme à la destination prévue – L40C, L42C – Applique LED. – Montage mural. – Pour l’intérieur et l’extérieur. Principe de fonctionnement des appliques – L 40 SC, L 42 SC – L’applique LED à détection contient un détecteur de mouvement infrarouge et ne peut être réglée que via Bluetooth. Principe de fonctionnement des appliques – L 40 C, L 42 C Il est possible de mettre les variantesC en réseau via Blu- etooth avec d’autres capteurs afin d’agrandir la zone de détection. Ils transmettent les signaux détectés (présence et luminosité) via Bluetooth. La commande a lieu sur le détecteur mis en réseau avec une autre interface.FR – 69 – Sommaire Contenu de la livraison

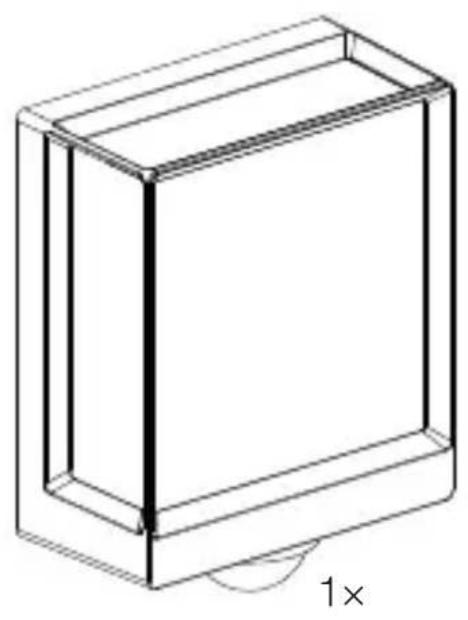

– 1 applique LED – 3 pièces d'écartement – 3 chevilles pour le mur – 3 vis – 1 fiche technique de sécurité (A) – 1 guide de démarrage rapide (B)– 70 – Sommaire

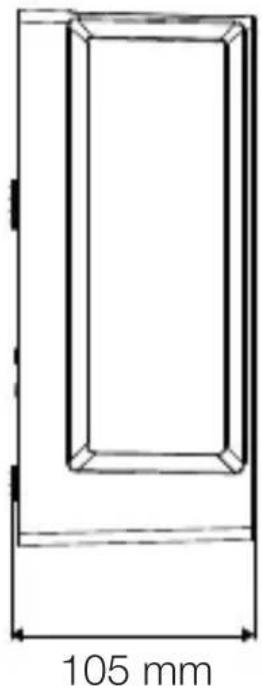

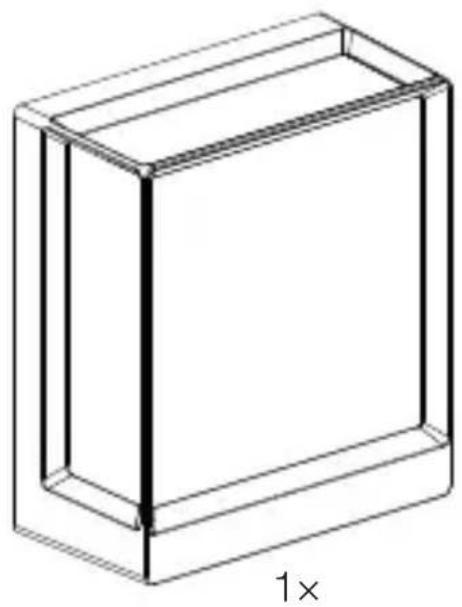

– 1 applique LED – 3 caches clipsables – 3 pièces d'écartement – 3 chevilles pour le mur – 3 vis – 1 fiche technique de sécurité (A) – 1 guide de démarrage rapide (B)FR – 71 – Sommaire Dimensions du produit

131mm 306mm 105mmFR – 73 – Sommaire Vue d'ensemble des appareils

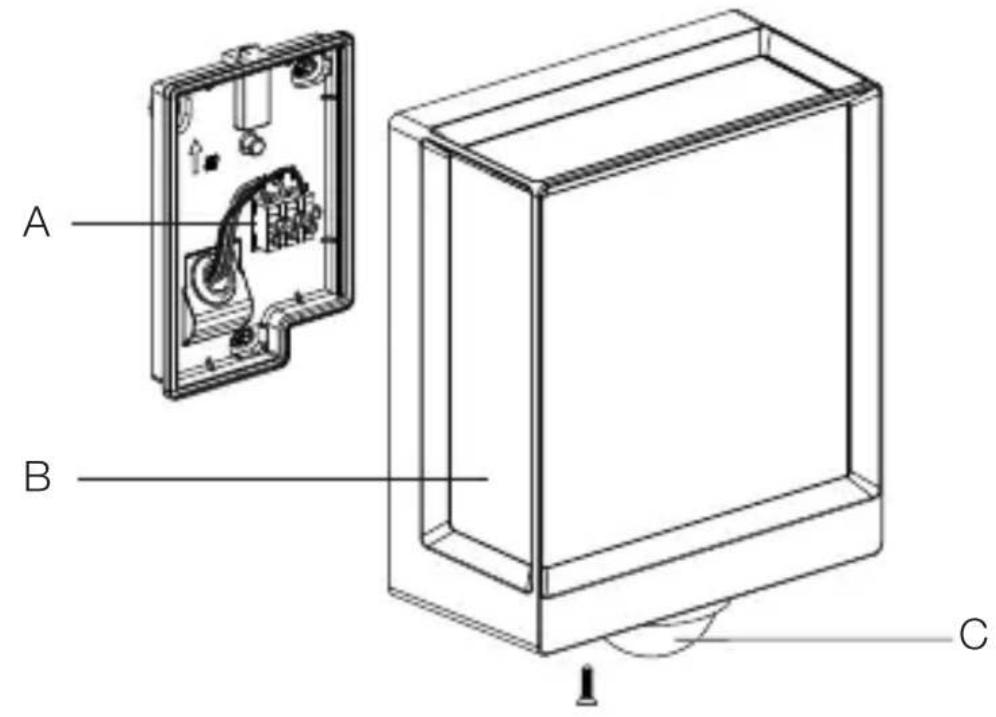

A Domino B Applique C Détecteur Courbe de répartition de la lumière

4. Branchement électrique

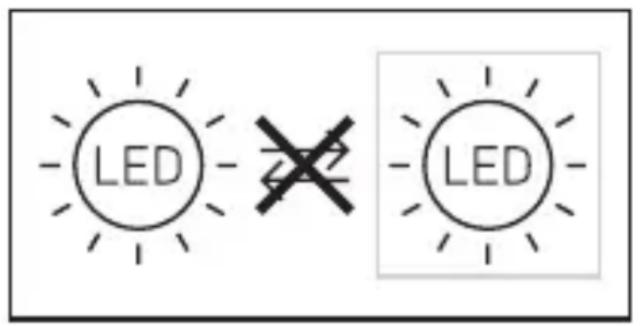

Schéma des connexions

La ligne de connexion est un câble à 3conducteurs L = phase (généralement noir, marron ou gris) N = neutre (généralement bleu) PE = conducteur de terre (vert / jaune) Il est possible de brancher l’appareil également en aval d’un interrupteur secteur s’il est garanti que ce dernier est toujours en position MARCHE.– 76 – Sommaire Il n’est pas possible de remplacer la source de ce lumi- naire. S’il fallait la remplacer (par ex. si elle est brûlée), il faut remplacer le luminaire en entier.

Risque d’électrocution ! Le contact avec des pièces sous tension peut entraîner une électrocution, des brûlures, voire la mort.

• Mettre l'appareil hors tension et couper l'alimentation électrique.

• Vérifier l’absence de tension à l’aide d’un testeur de tension.

• S’assurer que l’alimentation électrique demeure coupée. Risque de dommages matériels ! Une interversion des câbles de raccordement peut condui- re à un court-circuit.

• Repérer les câbles de raccordement.

• Brancher correctement les câbles de raccordement. Préparatifs de montage

• Contrôler l’absence de dommages sur toutes les pièces. Ne pas mettre le produit en service en cas de dommage.FR – 77 – Sommaire

• Sélectionner le lieu d’installation approprié. – En tenant compte de la portée – et de la détection des mouvements. – Monter l’appareil à l’abri d’éventuelles secousses. – Zones de détection sans obstacle. – Il est interdit d’installer l’appareil dans des zones à risque d’explosion. – Ne pas monter l’appareil sur des surfaces inflam- mables. – Ne pas regarder directement la source lumineuse allumée à une courte distance (<30cm). – À une distance minimale de 50 cm des autres luminaires LED. Portée

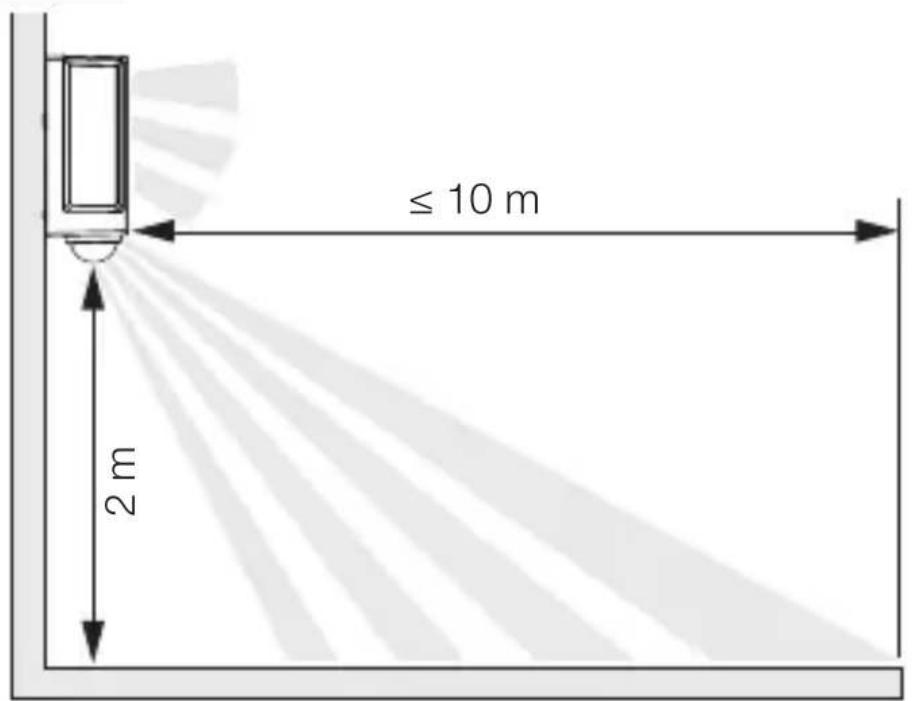

≤10 m 2m– 78 – Sommaire Détection de mouvement perpendiculairement au sens du passage

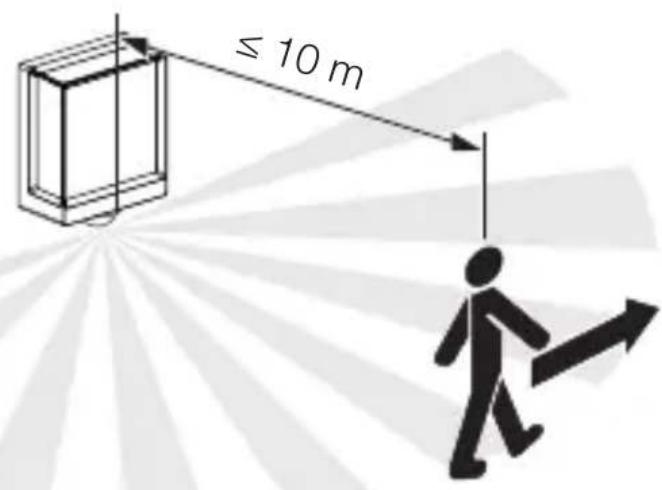

≤10 m Détection de mouvement dans le sens du passage

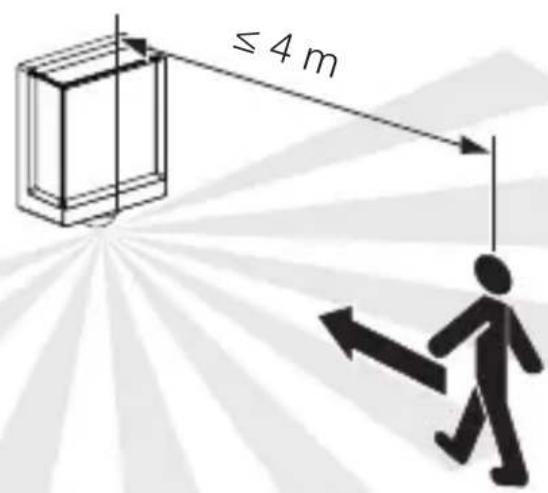

≤4mFR – 79 – Sommaire Étapes de montage

• Vérifier que l’alimentation électrique a été coupée.

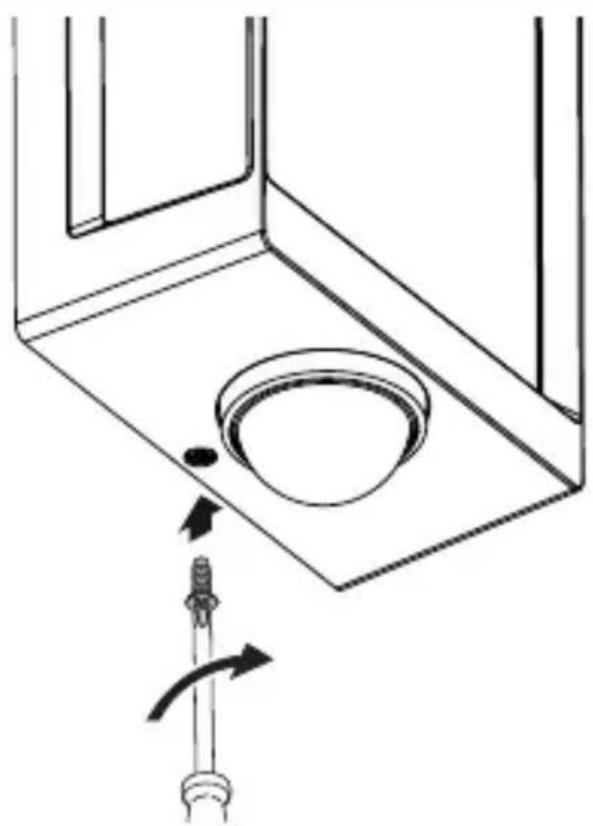

• Desserrer la vis de blocage.

• Dévisser le couvercle.

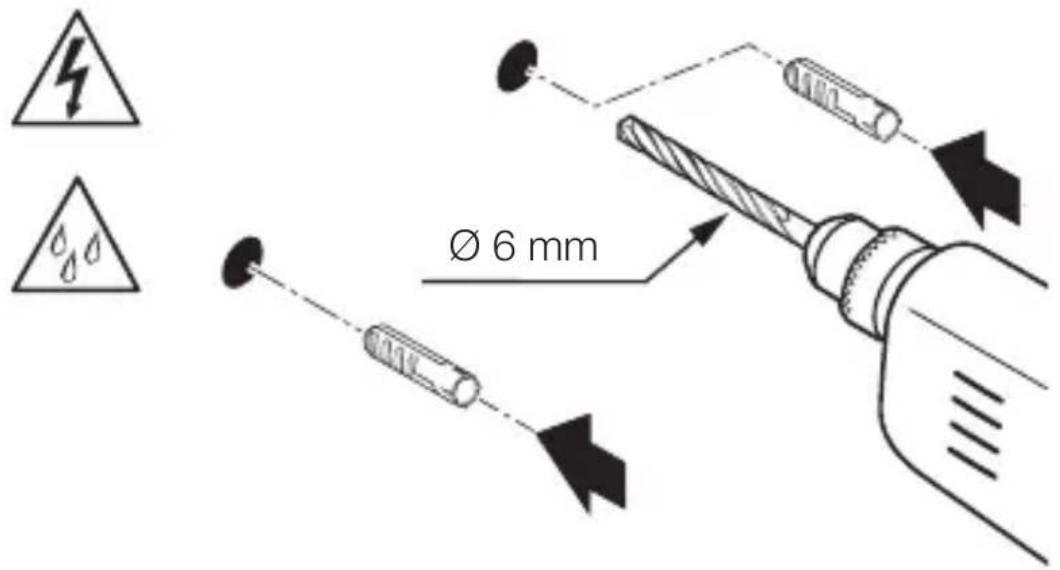

• Percer les trous (Ø 6mm) puis mettre les chevilles.FR – 81 – Sommaire

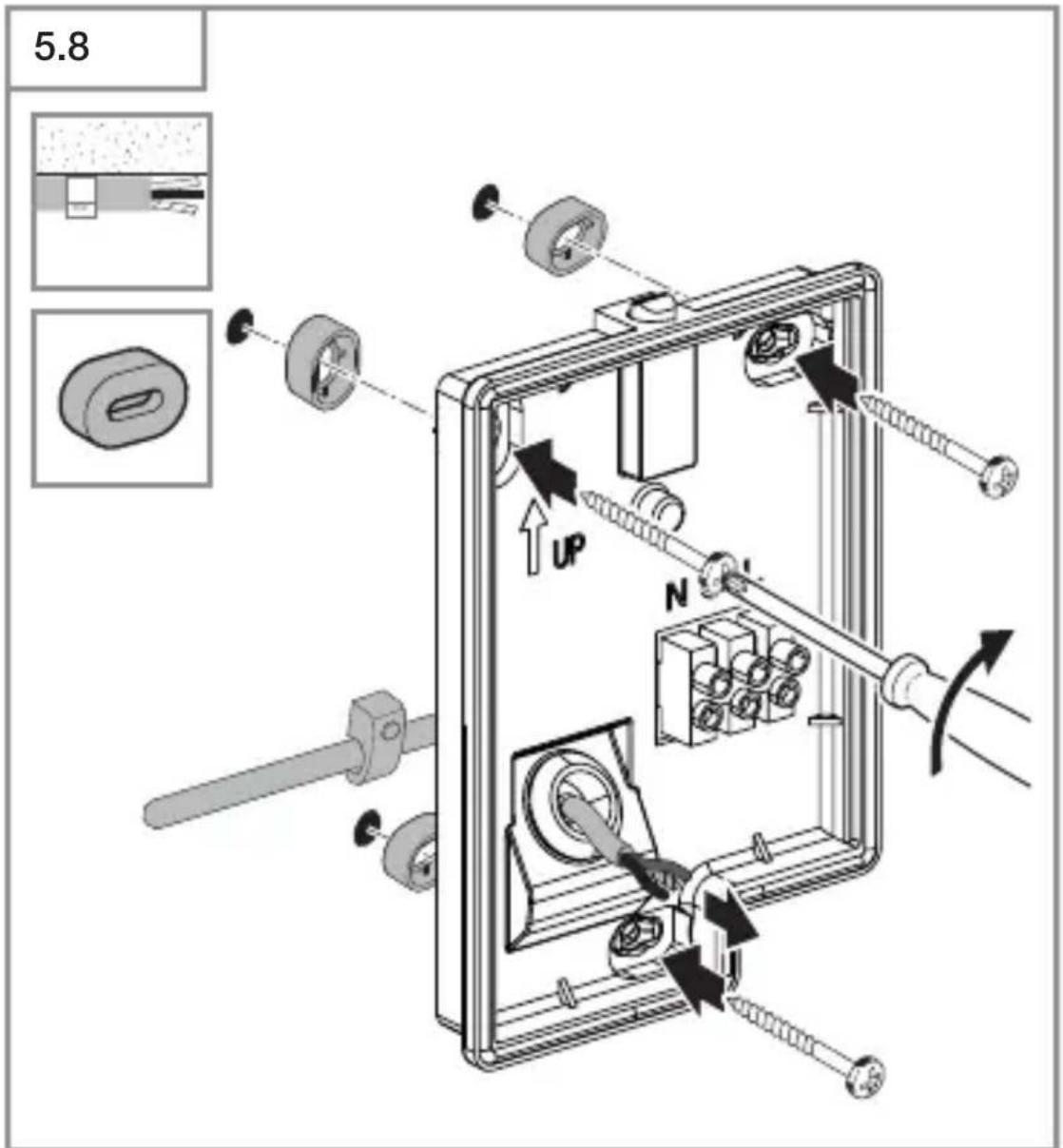

• Visser le luminaire à LED en cas de câble d’alimentation encastré.– 82 – Sommaire

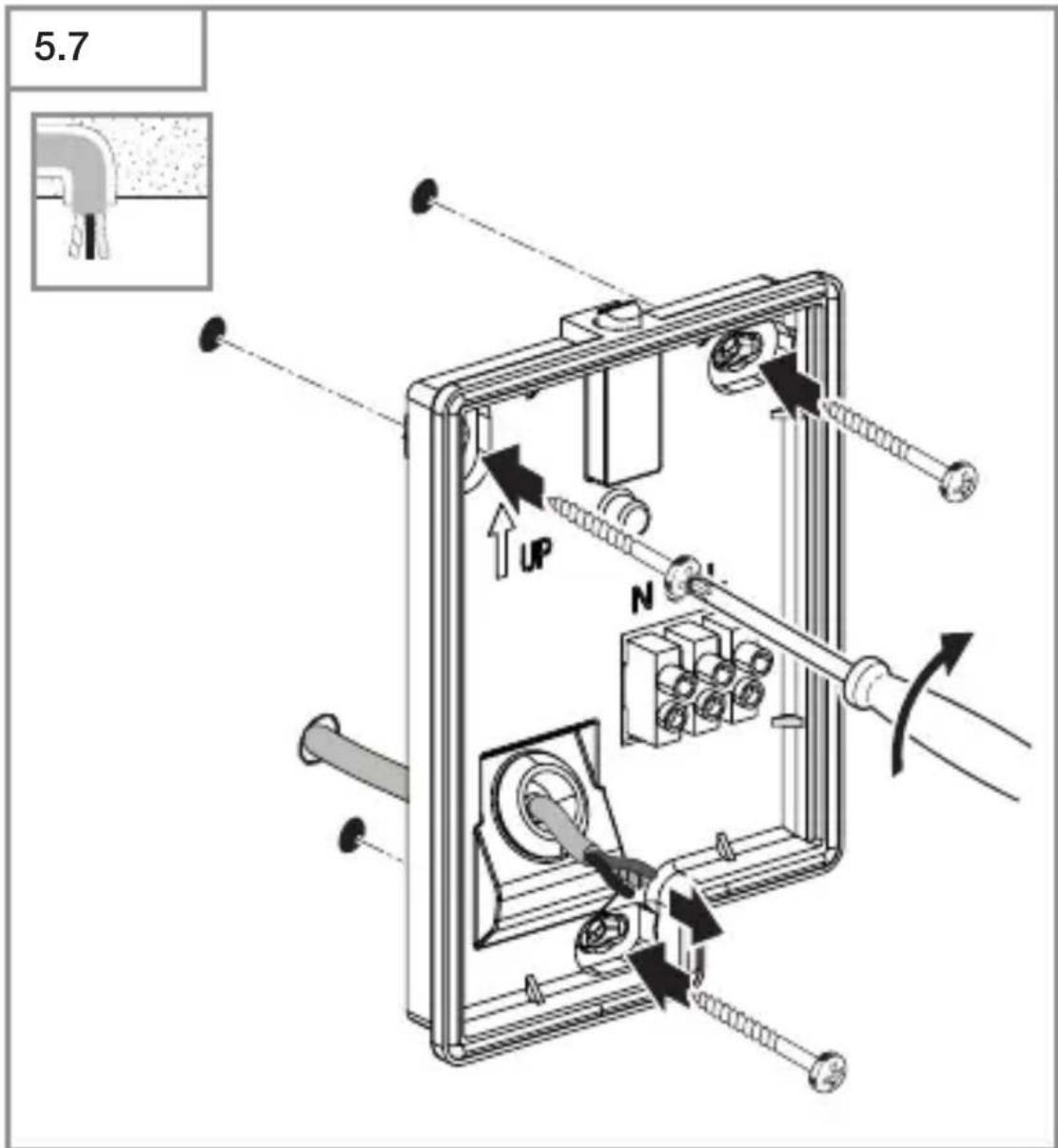

• Visser le luminaire à LED en cas de câble d’alimentation en saillie.FR – 83 – Sommaire

• Brancher le câble secteur conformément au schéma des connexions. ➔ «4. Branchement électrique»– 84 – Sommaire

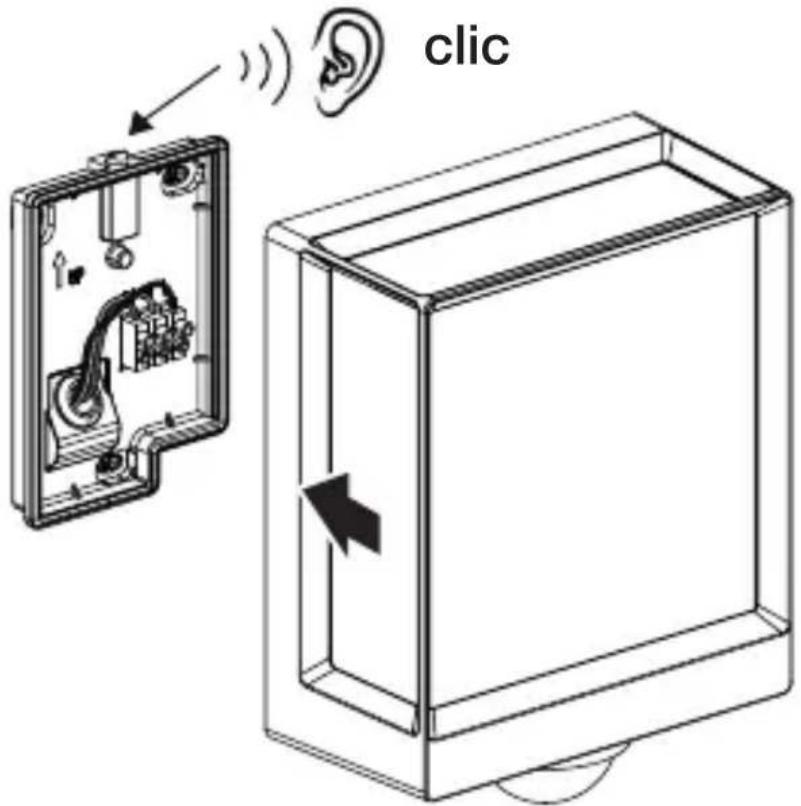

• Raccorder le luminaire sur la fixation murale.

• Appuyer dessus jusqu’à ce que le clic soit audible.

• Serrer la vis de blocage à fonde.FR – 85 – Sommaire

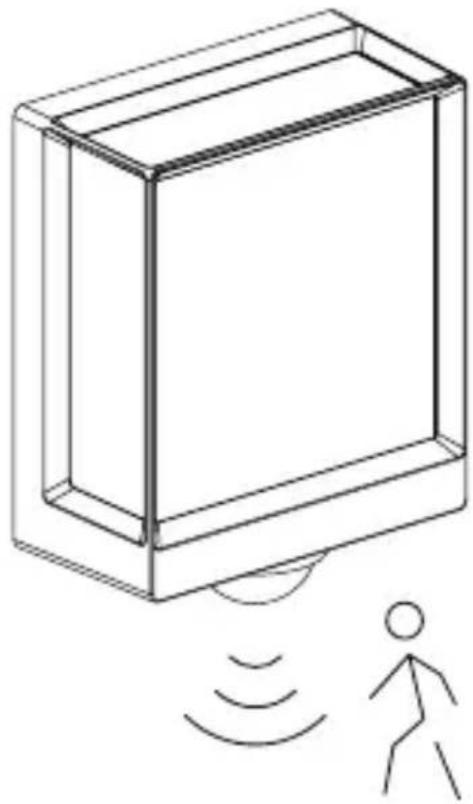

• Mettre l’appareil sous tension.

Il est possible de régler les fonctions pour les versionsSC. Pour les variantes C, les fonctions ne sont possibles qu’en combinaison avec un produit à détection Bluetooth. Les fonctions sont réglées via l’appli STEINEL Connect. L’appli STEINEL Connect Il faut télécharger l’appli STEINEL Connect depuis votre AppStore pour pouvoir configurer le luminaire avec un smartphone ou une tablette. Un smartphone ou une tablette compatible Bluetooth est nécessaire. Android iOS Les fonctions suivantes peuvent être réglées depuis l’appli STEINEL Connect : – Temporisation. – Réglage de la portée. – Réglage du seuil de déclenchement. – Fonction Balisage. – Éclairage principal / balisage réglable. – Réglage de la portée étendu. – Mise en réseau de groupe. – Réglage du seuil de déclenchement via Teach-In.FR – 89 – Sommaire Remarque : Il est nécessaire de respecter une distance minimale de3m entre l’appareil et le routeur WiFi et les points d’accès afin d’exclure tout dysfonctionnement. Réglages eectués en usine (état à la livraison) Portée : max. Temporisation de l’éclairage principal : 10s Temporisation du balisage : 1min Réglage du seuil de déclenchement : 2.000lx Niveau de variation du balisage : 50% Démarrage / coupure de tension Lors d’une coupure de la tension secteur, les réglages ainsi que l’état de fonctionnement actuel du luminaire LED sont enregistrés. Ils sont rétablis à la prochaine connexion du luminaire à la tension secteur. Réglage de la portée (sensibilité) Le terme portée désigne l’espace à peu près circulaire formé sur le sol par la zone de détection pour un montage à 2 m de hauteur. – Réglage sur maximum = portée max. (10 m) – Réglage sur minimum = portée min. (1 m) Temporisation Il est possible de régler progressivement la temporisation d’environ 10 secondes à 60 minutes au maximum. Tout mouvement détecté allume à nouveau le projecteur. Remarque : Après chaque extinction de l’appareil, une nouvelle détec- tion de mouvement est interrompue pendant 1seconde environ. Ce n’est qu’à l’issue de ce laps de temps que l’appareil peut à nouveau enclencher l’éclairage en cas de mouvement. Lors du réglage de la zone de détection et du test de fonctionnement, nous recommandons de régler la durée la plus courte.– 90 – Sommaire Réglage du seuil de déclenchement Il est possible de régler progressivement la luminosité de déclenchement entre env. 2 à 2.000 lx. = fonctionnement diurne (indépendamment de la luminosité) = fonctionnement nocturne (env.2lx) Lors du réglage de la zone de détection et du test de fonctionnement en plein jour, le bouton de réglage doit être sur . Balisage Il est possible de régler la luminosité du balisage entre 10% et 100%. Il est possible de régler progressivement la durée du bali- sage entre 10 secondes et 60 minutes ou toute la nuit. Éclairage principal Il est possible de régler la luminosité de l’éclairage principal entre 10% et 100%. Regroupement Il est possible d’utiliser l’appareil comme luminaire individu- el ou d’utiliser plusieurs luminaires dans des groupes via la communication radio. Tous les luminaires qui sont aectés à un groupe agissent selon les paramètres de groupe réglés dans l’appli STEINEL Connect. La portée peut être réglée individuellement pour tous les luminaires du groupe. Fade Time (durée d’éclairage tamisé) L’intensité de l’éclairage augmente lentement jusqu’à atteindre 100% (fade in) lors de l’allumage. L’intensité de l’éclairage diminue lentement jusqu’à atteindre 0% (fade out) lors de l’extinction. Il est possible de régler les tempo- risations fade in et fade out en fonction des besoins.FR – 91 – Sommaire Fonction spéciale voisins Il est possible d’activer/de désactiver la fonction spéciale voisins en utilisant l’application STEINEL Connect. Cela permet de définir les groupes voisins du groupe de luminaires activé. Le groupe activé réagit aux signaux d’enclenchement du groupe voisin aecté et commute en éclairage principal ou en balisage en fonction des réglages eectués.

7. Entretien et maintenance

L’appareil ne nécessite aucun entretien. Risque d’électrocution ! Si des pièces sous tension sont au contact avec de l’eau, il y a risque d’électrocution, de brûlures, voire danger de mort.

• Nettoyer l’appareil uniquement à sec. Risque de dommages matériels ! Des détergents inappropriés risquent d’endommager l’appareil.

• Nettoyer le projecteur avec un chion légèrement humide sans détergent. Important : il n’est pas possible de remplacer l’appareil.– 92 – Sommaire

Les appareils électriques, lesaccessoireset les emballa- ges doivent êtresoumis à un recyclage respectueux de l’environnement. Ne pas jeter les appareils électriques avec les ordures ménagères ! Uniquement pour les pays de l’UE : Conformément à la directive européenne en vigueur rela- tive aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareilsélec- triques qui ne fonctionnent plus doiventêtrecollectés séparément des ordures ménagères et doiventfai- rel’objetd’un recyclage écologique.

9. Déclaration de conformité

STEINEL GmbH déclare par la présente que le type d’appareils radio L40 SC/C et L42 SC/C est conforme à la directive 2014/53/UE. Vous trouverez le texte intégral de la déclaration de confor- mité UE à l’adresse Internet suivante : http://www.steinel.deFR – 93 – Sommaire

10. Garantie du fabricant

Garantie du fabricant de la société STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Allemagne Tous les produits STEINEL satisfont aux exigences de qua- lité les plus strictes. C’est pourquoi, en tant que fabricant, nous vous accordons, en tant que client final, une garantie conforme aux conditions suivantes : La garantie couvre l’absence de défauts dont il est prouvé qu’ils résultent d’un défaut de matériel ou de fabrication et qui nous sont signalés immédiatement après leur constatation et pendant la période de garantie. La garantie s’applique à tous les produits STEINEL achetés et utilisés en France, à l’exclusion des produits de la ligne STEINEL Professional. Vous avez le choix entre une réparation gratuite, un remplacement gratuit (le cas échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l’établissement d’un avoir. La période de garantie pour le produit STEINEL acheté est 3 ans (5 ans pour les produits de la série XLED home) dans chaque cas, à compter de la date d’achat du produit. Nous prenons en charge les frais de transport, mais pas les risques de transport du retour de la marchandise. Droits légaux en cas de défauts et gratuité Les prestations décrites ici s’appliquent en plus des droits de garantie légaux – y compris les dispositions de protection particulières pour les consommateurs – et ne les limitent pas ou ne les remplacent pas. Le recours à vos droits légaux en cas de défaut est gratuit. Exceptions à la garantie Toutes les sources remplaçables sont expressément exclu- es de cette garantie. Sont, en outre, exclus de la garantie :– 94 – Sommaire – les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL qui résultent d’un usage normal ou de toute autre usure naturelle, – le produit qui n’a pas été utilisé comme prévu ou qui a été utilisé de manière incorrecte ou si les consignes d’utilisation n’ont pas été respectées, – les ajouts et transformations ou autres modifications du produit réalisés arbitrairement ou les défauts occasion- nés par l’utilisation d’accessoires, de pièces rajoutées ou détachées qui ne sont pas des pièces STEINEL d’origine, – la maintenance et l’entretien des produits qui n’ont pas eu lieu conformément au mode d’emploi, – le montage et l’installation qui n’ont pas été réalisés conformément aux directives d’installation de STEINEL, – les dommages ou les pertes survenus durant le trans- port. Application du droit allemand Le droit applicable est le droit allemand à l’exclusion de l’accord des Nations Unies sur les contrats touchant à la vente internationale de marchandises (CISG). Réclamation Si vous souhaitez bénéficier de la présente garantie, veuillez envoyer votre produit complet accompagné de la preuve d’achat originale qui doit comprendre la date de l’achat et la désignation du produit à votre revendeur ou directement à STEINEL France SAS - service des récla- mations -, 29 rue des Marlières, FR-59710 AVELIN (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). C’est pourquoi nous vous conseillons de conserver soig- neusement votre preuve d’achat jusqu’à l’expiration de la période de garantie.

11. Caractéristiques techniques

L40 C : 12,90W L40 SC : 12,90W L42 C : 12,60W L42 SC : 13,00W – Mode veille réseau (P net

L40 C : 0,44W L40 SC : 0,42W L42 C : 0,44W L42 SC : 0,43W – Mode veille du détecteur (P

L40 SC : 0,42W L42 SC : 0,43W – Flux lumineux (360°) L40 C : 987lm L40 SC : 1.057lm L42 C : 990lm L42 SC : 1.010lm – Degré d’ecacité L40 C : 76,5lm/W L40 SC : 81,9lm L42 C : 78,6lm L42 SC : 77,7lm – Température de couleur : 3.000K (blanc chaud) – Indice de rendu des couleurs : IRC=82 – Durée de vie moyenne de calcul : L70B50 à 25°C: >60.000 h – Uniformité des couleurs SDCM : valeur initiale : 6– 96 – Sommaire – Répartition de l’intensité lumineuse : J I H G 30 min+

– Angle de détection L40, L42 SC : 180° – Puissance d’émission : env. 1mW – Portée L40, L42 SC : max. 10 m – Temporisation L40, L42 SC : 10s – 60min – Réglage du seuil de déclenchement L40, L42 SC : de 2 à 2.000Lux – Indice de protection : IP54 – Classe de protection : I – Température ambiante : de -20à +40°C Ce produit contient une source de classe d’ecacité énergétique : – L40 C : « F » – L40 SC : « E » – L42 C : « E » – L42 SC : « F »

12. Élimination des défauts

L’appareil n’est pas sous tension. – Fusible non enclenché ou défectueux.

• Enclencher le fusible.

• Remplacer le fusible défectueux. – Câble coupé.

• Vérifier le câble à l’aide d’un testeur de tension. – Court-circuit dans le câble secteur.

• Vérifier le branchement. – L’interrupteur secteur éventuellement présent en position arrêt.

• Mettre l’interrupteur secteur en position MARCHE.FR – 97 – Sommaire L'appareil ne s’allume pas. – Mauvais choix du réglage du seuil de déclenchement.

• Régler à nouveau le seuil de déclenchement. – Interrupteur secteur en position ARRÊT.

• Mettre l’interrupteur secteur en position MARCHE. – Fusible non enclenché ou défectueux.

• Enclencher le fusible.

• Remplacer le fusible défectueux. – Les mouvements rapides ne sont pas identifiés afin de limiter les dysfonctionnements ou la zone de détection réglée est trop petite ou n’est pas correcte.

• Contrôler ou régler la zone de détection. – Source lumineuse défectueuse.

• Il n’est pas possible de remplacer la source lumineuse de ce projecteur. Changer de projecteur. L’appareil ne s’éteint pas. – Mouvement continu dans la zone de détection.

• Contrôler la zone de détection.

• Si besoin est, réduire ou modifier la zone de détection. L’appareil s’allume de façon intempestive. – Le projecteur est mal fixé et bouge.

• Monter le projecteur de manière fixe. – Un mouvement a eu lieu, l’observateur ne l’a cependant pas remarqué (mouvement derrière le mur, mouvement d’un petit objet à proximité immédiate du projecteur, etc.).

• Contrôler la zone de détection.

• Si besoin est, réduire ou modifier la zone de détection.Inhoud
