Producttype	LED-applique met bewegingsdetectie
Merk	Steinel
Model	L 42 SC
Afmetingen (L x H x D)	306 x 131 x 105 mm
Voeding	220-240 V, 50/60 Hz, 13,00 W
Type lichtbron	Geïntegreerde LED, niet vervangbaar
Lichtstroom	1 010 lm
Kleurtemperatuur	3 000 K (warm wit)
Kleurweergave-index (CRI)	82
Detectiehoek	180°
Maximaal bereik	10 m
Uitschakelvertraging instelbaar	10 s tot 60 min
Schakeldrempel	2 tot 2 000 lx
Functies	Bewegingsdetectie, instelling via Bluetooth (STEINEL Connect-app), markering, groeperen, burenfunctie
Beschermingsgraad	IP54
Beschermingsklasse	II
Omgevingstemperatuur	-20 °C tot +40 °C
Onderhoud	Droog reinigen, zonder schoonmaakmiddel
Fabrieksgarantie	3 jaar
Repareerbaarheid	LED-bron niet vervangbaar, reparatie door erkende professional

Veelgestelde vragen - L 42 SC STEINEL

Hoe stel ik de parameters van de detector in?

De instellingen worden gedaan via de STEINEL Connect-app op een smartphone of tablet met Bluetooth. U kunt het bereik, de uitschakelvertraging, de schakeldrempel en de markering aanpassen.

Kan ik meerdere Steinel L 42 SC-lampen met elkaar verbinden?

Ja, via de groeperingsfunctie in de app. U kunt groepen lampen maken die samenwerken volgens de ingestelde parameters.

Wat te doen als het apparaat niet uitschakelt?

Controleer of er geen continue beweging in het detectiegebied is. Verklein het bereik of pas de detectiehoek aan via de app.

Is het apparaat geschikt voor buitengebruik?

Ja, de beschermingsgraad IP54 maakt het bestand tegen weersinvloeden. Het kan buiten worden geïnstalleerd, beschermd tegen opspattend water.

Kan ik de LED-lamp vervangen?

Nee, de lichtbron is geïntegreerd en niet vervangbaar. Bij defect moet het volledige armatuur worden vervangen.

Hoe reset ik de fabrieksinstellingen?

De fabrieksinstellingen kunnen worden hersteld via de STEINEL Connect-app. De leveringstoestand is: maximaal bereik, uitschakelvertraging 10 s, drempel 2 000 lx, markering 50%.

Wat is het Bluetooth-bereik en hoe voorkom ik storing?

Het Bluetooth-bereik is ongeveer 10 m. Om storingen te voorkomen, dient u een minimale afstand van 3 m aan te houden tussen het armatuur en de WiFi-router of toegangspunten.

Hoe stel ik het detectiegebied in?

Het detectiegebied wordt ingesteld via de app door de gevoeligheid (bereik van 1 tot 10 m) en de detectiehoek (180°) aan te passen. De richting van de detector kan mechanisch worden aangepast tijdens de montage.

Wat is markering en hoe configureer ik deze?

Markering is een permanente gedimde verlichting. U kunt de intensiteit (10-100%) en de duur (10 s tot de hele nacht) instellen via de app.

Het apparaat schakelt onbedoeld in, wat te doen?

Controleer of het niet slecht is bevestigd (trillingen) of dat een niet waargenomen beweging (dieren, objecten) de detector activeert. Verklein het bereik of wijzig de locatie.

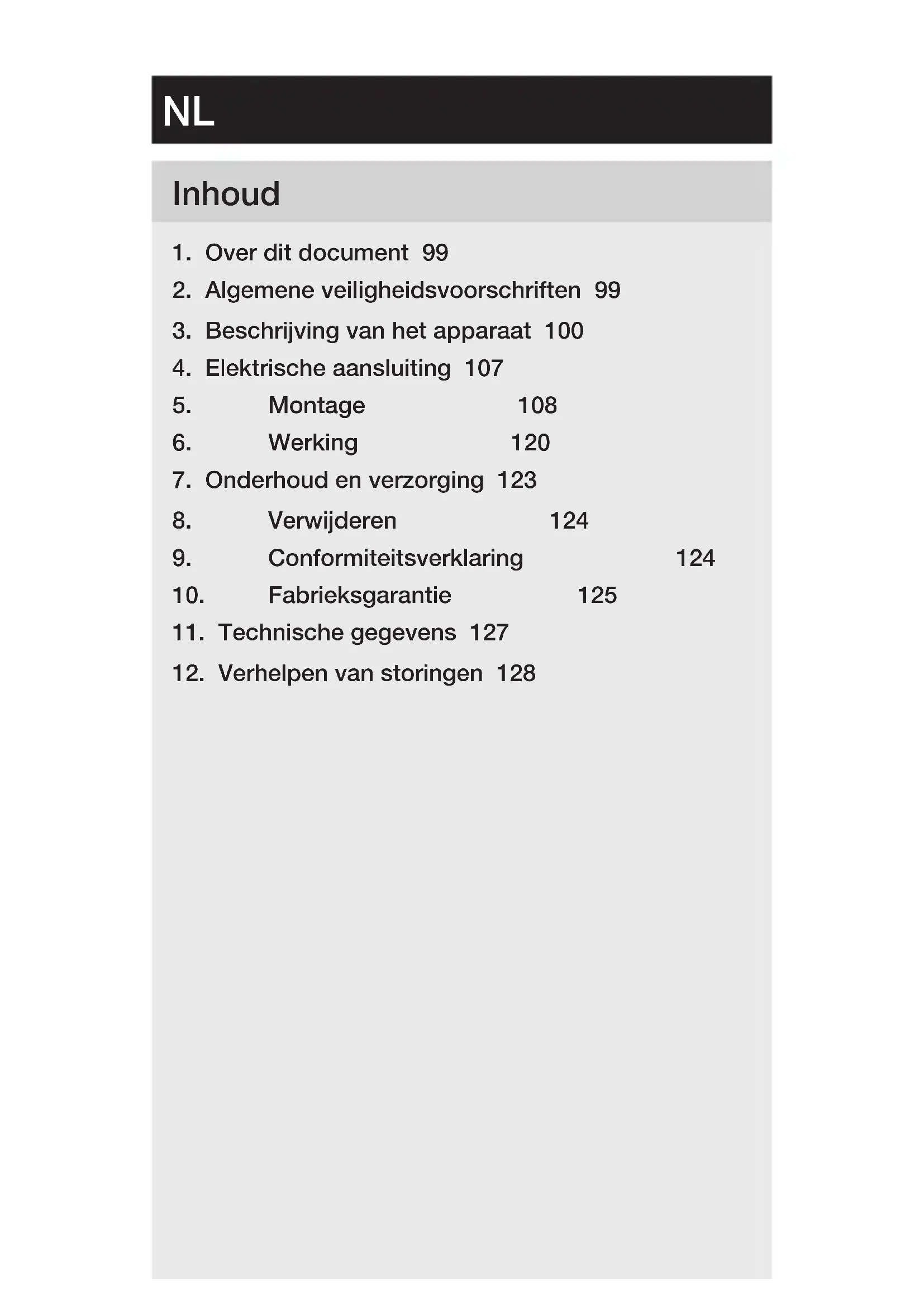

GEBRUIKSAANWIJZING L 42 SC STEINEL

1. Over dit document 99
2. Algemene veiligheidsvoorschriften 99
3. Beschrijving van het apparaat 100
4. Elektrische aansluiting 107
5. Montage 108
6. Werking 120
7. Onderhoud en verzorging 123
8. Verwijderen 124
9. Conformiteitsverklaring 124
10. Fabrieksgarantie 125
11. Technische gegevens 127
12. Verhelpen van storingen 128

1. Over dit document

- Rechten uit het auteursrecht voorbehouden. Vermenig-vuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd. - Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Waarschuwing voor gevaar!

Waarschuwing voor risico's door elektriciteit!

Waarschuwing voor risico's door water!

2. Algemene veiligheidsvoorschriften

Gevaar door het niet naleven van de gebruiksaanwijzing!

Deze gebruiksaanwijzing bevat belangrijke informatie inzake een veilige omgang met het apparaat. Er wordt in het bijzonder gewezen op mogelijke risico's. Indien deze informatie niet wordt nageleefd kan dit ernstig lichamelijk letsel en zelfs de dood tot gevolg hebben.

• Gebruiksaanwijzing zorgvuldig doorlezen.
• Veiligheidsvoorschriften naleven.
• Toegankelijk bewaren.

- Door de omgang met elektrische stroom kunnen gevaarlijke situaties ontstaan. Het aanraken van stro- omvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

- Werkzaamheden aan de netspanning mogen uitsluitend door gekwalificeerd vakpersoneel worden uitgevoerd.

• De nationale installatievoorschriften en aansluitvoorwaarden moeten worden nageleefd (bijv. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
• Gebruik uitsluitend originele reserveonderdelen.
• Reparaties mogen uitsluitend door een vakbedrijf worden uitgevoerd.

3. Beschrijving van het apparaat

– Sensorgeschakeld led-licht met bewegingsmelder.
- Wandmontage.
- Voor binnen en buiten.

Doelmatig gebruik – L 40 C, L 42 C

• Led-lamp.
• Wandmontage.
• Voor binnen en buiten.

Werking - L 40 SC, L 42 SC

- De led-sensorlamp heeft een infrarood-bewegingsmelder en kan alleen via Bluetooth worden ingesteld.

Werking - L 40 C, L 42 C

D.m.v. Bluetooth kunnen de C-varianten aan andere sensoren worden gekoppeld, om zo het registratiebereik te vergroten. De geregistreerde signalen (aanwezigheid en lichtsterkte) worden via Bluetooth doorgestuurd.

De aangesloten sensor die een andere interface heeft zorgt vervolgens voor de aansturing.

Bij de levering inbegrepen

3.1 L 40 C, L 42 C

• 1 led-lamp
• 3 afstandshouders
• 3 wandpluggen
• 3 schroeven
• 1 veiligheidsinformatieblad (A)
• 1 Quick-Start-Guide (B)

3.2 L 40 SC, L 42 SC

• 1 led-lamp
• 3 afdekplaatjes
  -3 afstandshouders
• 3 wandpluggen
• 3 schroeven
• 1 veiligheidsinformatieblad (A)
• 1 Quick-Start-Guide (B)

Afmetingen product

3.3 L 40 C

201 mm 229 mm

A Aansluitklem
B Lamp

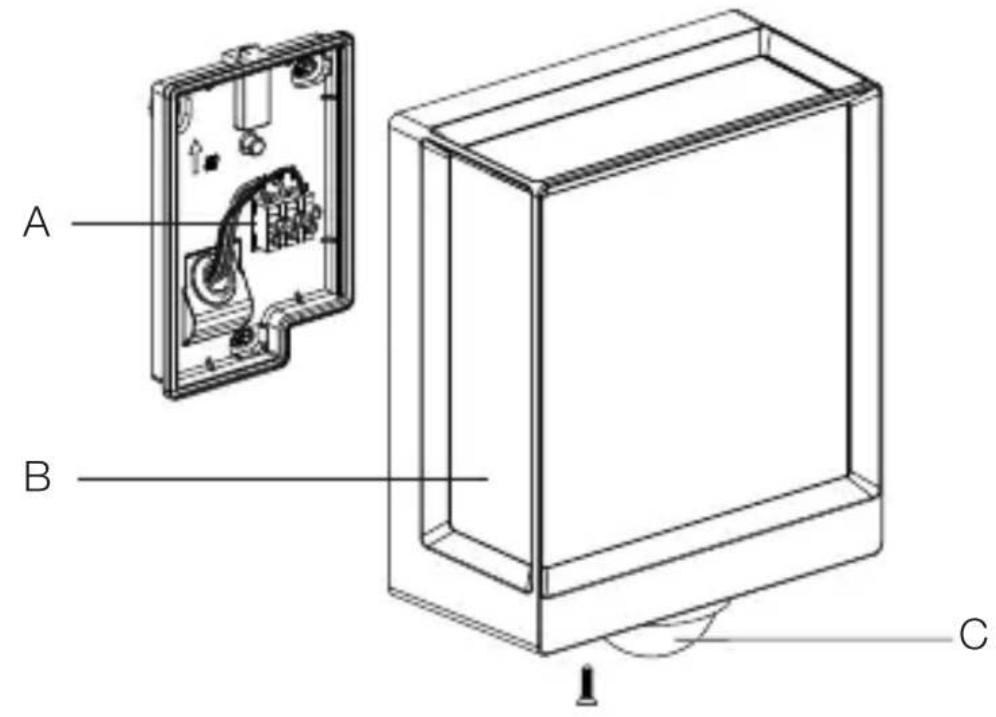

3.8 L 40 SC, L 42 SC

A B C

A Aansluitklem
B Lamp
C Sensor

Lichtverdelingscurve

3.9

4. Elektrische aansluiting

Schakelschema

4.1

De stroomtoevoer bestaat uit een 3-polige kabel

L = fase (meestal zwart, bruin of grijs)

N = nuldraad (meestal blauw)

PE = aarde (groen / geel)

Het apparaat kan ook elektrisch worden aangesloten achter een netschakelaar, indien gewaarborgd is dat de netschakelaar continu is ingeschakeld.

De lichtbron van deze lamp kan niet worden vervangen. Mocht het noodzakelijk worden om die te vervangen (bijv. aan het einde van zijn levensduur), dan moet de complete lamp worden vervangen.

Gevaar door elektrische stroom!

Het aanraken van stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

• De stroom uitschakelen en de spanningstoevoer onderbreken.
• Controleer m.b.v. een spanningstester dat er geen spanning op staat.
• Zorg ervoor dat de spanningstoevoer onderbroken blijft.

Gevaar voor beschadigingen!

Het verwisselen van de kabels kan kortsluiting tot gevolg hebben.

• Identificeer de aansluitkabels.
• Aansluitkabels correct verbinden.

Montagevoorbereiding

- Alle onderdelen controleren op beschadigingen. Neem het product bij beschadigingen niet in gebruik.

- Geschikte montageplaats kiezen.

-Houd rekening met het bereik.

-Houd rekening met de bewegingsregistratie.

-Trillingsvrij.

-Registratiebereik vrij van hindernissen.

–Niet in een explosieve omgeving monteren.

–Niet op licht ontvlambare oppervlakken monteren.

–Niet vanaf korte afstand in de lichtbron kunnen kijken (< 30 cm).

-Minimaal 50 cm van andere led-lampen verwijderd.

Reikwijdte

5.1

Bewegingsregistratie zijdelings op de looprichting

5.2

≤ 10 m

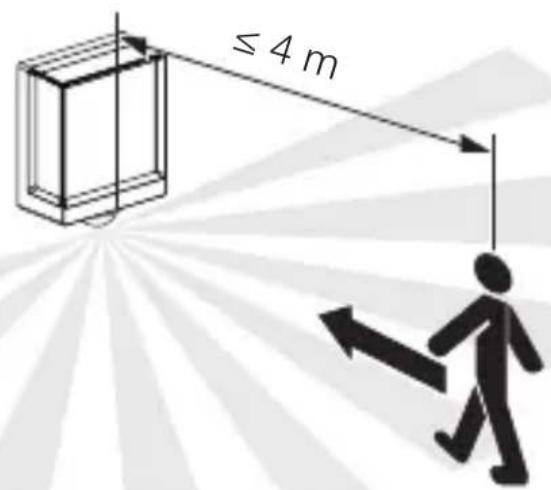

Bewegingsregistratie in de looprichting

5.3

≤ 4 m

Montagestappen

5.4

• Controleer of de spanningstoevoer is uitgeschakeld.
  • Borgschroef losdraaien.
  • Afdekking losschroeven.

5.5

- Led-lamp bij kabels in de muur vastschroeven.

5.8 UP N

- Led-lamp bij kabels op de muur vastschroeven.

5.9

- Stroomtoevoer volgens schakelschema aansluiten. →“4. Elektrische aansluiting”

NL

5.10

click

• De lamp aan de wandhouder bevestigen.
• Zolang drukken tot u een klikgeluid hoort.

5.11

• Borgschroef vastschroeven.

5.12

I O

• Stroomtoevoer inschakelen.
• Instellingen met de app uitvoeren (alleen SC-variant).
  →“6. Werking”

5.13 L 40 SC, L 42 SC

De functies van de SC-varianten kunnen worden ingesteld. Voor de C-varianten gelden de functies alleen in combinatie met een Bluetooth-sensorproduct.

Het instellen van de functies wordt met de Steinel Connect app uitgevoerd.

Steinel Connect app

Voor de configuratie van de lamp m.b.v. smartphone of tablet moet de STEINEL Connect app gedownload worden uit de AppStore. Hiervoor is een voor Bluetooth geschikt(e) smartphone of tablet vereist.

Android iOS

Functies die met de Steinel Connect app kunnen worden ingesteld:

• Tijdinstelling.
• Reikwijdte-instelling.
• Schemerinstelling.
• Basislichtfunctie.
• Hoofdlicht-/basislichtlevel instelbaar.
  – Uitgebreide reikwijdte-instelling.
• Groepskoppeling.
• Schemerinstelling door teach-in.

Opmerking:

Er moet een minimumafstand van 3 m tot de WLAN-router en de Access Points worden aangehouden om storingen te voorkomen.

Fabrieksinstellingen (toestand bij levering)

Reikwijdte: max.

Tijdinstelling hoofdlicht: 10 sec.

Tijdinstelling basislicht: 1 min.

Schemerinstelling: 2.000 lux

Wanneer de netspanning wordt onderbroken, worden de instellingen en de huidige bedrijfstoestand van de led-lamp opgeslagen. Als de netspanning weer terugkomt, worden deze instellingen weer actief.

Reikwijdte-instelling (gevoeligheid)

Met het begrip reikwijdte wordt de ongeveer ronde cirkel op de grond bedoeld, die als registratiebereik ontstaat bij montage op 2 m hoogte.

- Instelling op maximaal = max. reikwijdte (10 m)

- Instelling op minimaal = min. reikwijdte (1 m)

Tijdinstelling

De tijd (uitschakelvertraging) kan traploos van ca. 10 seconden tot max. 60 minuten worden ingesteld. Elke geregistreerde beweging schakelt het licht opnieuw in.

Opmerking:

Na iedere uitschakeling van het apparaat is gedurende ca. 1 seconde geen nieuwe bewegingsregistratie mogelijk.

Daarna kan het apparaat het licht bij bewegingen weer inschakelen.

Bij het instellen van het registratiebereik en voor de functie- test wordt geadviseerd om de kortste tijd in te stellen.

Schemerinstelling

De inschakellichtsterkte (schemering) kan traploos van ca. 2-2.000 lux worden ingesteld.

= daglichtstand (onafhankelijk van de lichtsterkte)

= schemerstand (ca. 2 lux)

Bij de instelling van het registratiebereik en voor de functie- test bij daglicht moet de instelknop op staan.

Basislicht

De lichtsterkte van het basislicht kan tussen 10 % en 100 % worden ingesteld.

De duur van het basislicht kan traploos tussen 10 secon- den en 60 minuten of de gehele nacht worden ingesteld.

Hoofdlicht

De lichtsterkte van het hoofdlicht kan tussen 10 % en 100 % worden ingesteld.

Groepen vormen

U heeft de mogelijkheid om het apparaat als losse lamp te gebruiken of meerdere lampen d.m.v. draadloze communicatie tot een groep te verbinden. Alle lampen die aan een groep zijn toegewezen, gedragen zich volgens de groep-sparameters die in de Steinel Connect app zijn ingesteld. De reikwijdte kan voor alle groepsdeelnemers individueel worden ingesteld.

Fade time

Bij het inschakelen wordt de lichtsterkte langzaam verhoogd tot 100 % (fade in). Bij het uitschakelen wordt de lichtsterkte langzaam gedimd naar 0 % (fade out). De tijden voor fade-in en fade-out kunnen worden ingesteld.

Buurfunctie

Met de Steinel Connect app kan de buurfunctie geactiveerd/gedeactiveerd worden.

Hierbij worden de buurgroepen aan de actieve lampengroep gekoppeld. De groep reageert op inschakelsignalen van de gekoppelde buurgroep en schakelt het hoofdlicht of basislicht in, afhankelijk van de instellingen.

NL

7. Onderhoud en verzorging

Dit apparaat is onderhoudsvrij.

Gevaar door elektrische stroom!

Het contact van water met stroomvoerende componenten kan een elektrische schok, verbrandingen of zelfs de dood tot gevolg hebben.

- Reinig het apparaat alleen in droge toestand.

Gevaar voor beschadigingen!

De lamp kan door het gebruiken van verkeerde schoonmaakmiddelen worden beschadigd.

- Reinig het apparaat met een licht vochtige doek zonder reinigingsmiddel.

Belangrijk: de regelaar kan niet worden vervangen.

230V LED

8. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuil!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

9. Conformiteitsverklaring

Hiermee verklaart de firma STEINEL GmbH dat de draadloze installaties L 40 SC/C en L 42 SC/C aan richtlijn 2014/53/EU voldoen.

De volledige tekst van de EU-conformiteitsverklaring is beschikbaar onder het volgende internetadres:

www.steinel.de

10. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH, Diesel - straße 80-84, DE-33442 Herzebrock-Clarholz, Duitsland

Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als consument graag garantie volgens de onderstaande voorwaarden:

De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die on-middellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL-producten die in Nederland worden gekocht en gebruikt, met uitzondering van STEINEL Professional-producten.

U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven.

De garantieperiode voor het door u gekochte STEINEL-product bedraagt 3 jaar (bij producten uit de XLED home-serie 5 jaar) vanaf de datum van aankoop van het product.

Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico's van de retourzending.

Wettelijke rechten bij gebreken, kosteloosheid

De hier beschreven diensten gelden als aanvulling op de wettelijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.

Uitzonderingen op de garantie

Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen. Verder is garantie uitgesloten:

- bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage,

• bij een niet regelconform of onjuist gebruik van het product, of indien de bedieningsinstructies niet werden nageleefd,
• wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEINEL-delen zijn,
• indien het onderhoud en de verzorging van de producten niet conform de bedieningshandleiding werden uitgevoerd,
• wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd,
  – bij transportschade of -verliezen.

Geldigheid van het Duitse recht

Op deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten.

Garantie claimen

Indien u aanspraak wilt maken op de garantie, stuur het product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen.

- Opgenomen vermogen (P _on )

L 40 C: 12,90 W

L 40 SC: 12,90 W

L 42 C: 12,60 W

L 42 SC: 13,00 W

- Stand-by (netwerk) (P_net)

L 40 C: 0,44 W

L 40 SC: 0,42 W

L 42 C: 0,44 W

L 42 SC: 0,43 W

- Stand-by sensor (P _sb )

L 40 SC: 0,42 W

L 42 SC: 0,43 W

- Lichtstroom (360°)

L 40 C: 987 lm

L 40 SC: 1.057 lm

L 42 C: 990 lm

L 42 SC: 1.010 lm

- Rendement

L 40 C: 76,5 lm/W

L 40 SC: 81,9 lm

L 42 C: 78,6 lm

L 42 SC: 77,7 lm

- Kleurtemperatuur: 3.000 K (warm wit)

- Index kleurweergave: R_a = 82

- Gemiddelde levensduur: L70B50 bij 25 °C: > 60.000 uur

– Kleurconsistentie SDCM: beginwaarde: 6

– Lichtsterkteverdeling:

150° 180° 190° 90° 100° 90° 40° 30° 20° 10° 0° - 0.0 / 0.1 mm mm / 1000 lm - 0.06 / 0.17

• Registratiehoek L 40, L 42 SC: 180^
• Zendvermogen: ca. 1 mW
• Reikwijdte L 40, L 42 SC: max. 10 m
  – Tijdinstelling L 40, L 42 SC: 10 sec. – 60 min.
• Schemerinstelling L 40, L 42 SC: 2–2.000 lux
• Bescherming: IP54
• Veiligheidsklasse: I
• Omgevingstemperatuur: -20 tot +40 °C

Dit product heeft een lichtbron met energieklasse:

12. Verhelpen van storingen

Apparaat zonder spanning.

– Zekering niet ingeschakeld of defect.

• Zekering inschakelen.
• Defecte zekering vervangen.

- Kabel onderbroken.

• Kabel testen met spanningstester.

- Kortsluiting in de stroomtoevoer.

• Aansluitingen controleren.

- Eventueel aanwezige netschakelaar uit.

• Netschakelaar inschakelen.

De lamp schakelt niet in.

- Schemerinstelling verkeerd gekozen.

- Schemerinstelling opnieuw instellen.

- Netschakelaar UIT.

- Netschakelaar instellen.

– Zekering niet ingeschakeld of defect.

- Zekering inschakelen.

- Defecte zekering vervangen.

- Snelle bewegingen worden onderdrukt om storingen te vermijden of het registratiebereik is te klein of niet correct.

- Registratiebereik controleren en aanpassen.

– Lichtbron defect.

- De lichtbron kan niet worden vervangen. Het complete apparaat vervangen.

De lamp schakelt niet uit.

- Permanente beweging in het registratiebereik.

- Registratiebereik controleren.

- Indien nodig het registratiebereik verkleinen of veranderen.

Het apparaat schakelt ongewenst aan.

- Apparaat niet veilig voor bewegingen gemonteerd.

- Apparaat stevig monteren.

- Er was een beweging, maar deze werd niet als zodanig herkend (beweging achter muur, beweging van een klein object in de directe omgeving van de lamp etc.).

- Bereik controleren.

- Indien nodig het registratiebereik verkleinen of veranderen.

IT

Indice

PE = conductor de protectie (verde / galben)

- Verificati zona de detectie.

- lestatiet tīkla slēdzi.
