BRUKSANVISNING L 42 SC STEINEL

2. Allmänna säkerhetsanvisningar 226

7. Underhåll och skötsel 250

8. Avfallshantering 251

9. Försäkran om överensstämmelse 251

12. Åtgärdande av störningar 255

– Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke. – Ändringar som görs p.g.a. den tekniska utvecklingen, förbehålles.

Varning för fara! Varning för fara genom elektrisk ström! Varning för fara p.g.a. vatten!

2. Allmänna säkerhetsanvisningar

Fara om bruksanvisningen inte följs! Bruksanvisningen innehåller viktig information för en säker hantering av apparaten. Särskild uppmärksamhet riktas mot eventuella faror. Om bruksanvisningen inte följs kan det leda till dödsfall eller allvarliga personskador.

• Läs noga igenom bruksanvisningen.

• Följ säkerhetsanvisningarna.

• Förvara den tillgängligt. – Hantering av elektrisk ström kan leda till farliga situa- tioner. Kontakt med strömförande delar kan medföra elektrisk chock, brännsår eller leda till döden. – Arbeten på nätspänningen får endast genomföras av kvalificerad yrkespersonal. – Installationsföreskrifter och anslutningskrav som gäller i respektive land ska iakttas (t.ex. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH:SEV 1000).SE – 227 – Innehåll – Använd endast originalreservdelar. – Reparationer får endast genomföras av professionella företag.

3. Produktbeskrivning

Avsedd användning – L40SC, L42SC – Sensorkopplat LED-ljus med rörelsevakt. – Väggmontage. – Inom- och utomhus. Avsedd användning – L40C, L42C – LED-armatur. – Väggmontage. – Inom- och utomhus. Funktionsprincip – L 40 SC, L 42 SC – Sensor-LED-armaturen har en infraröd rörelsevakt och kan bara ställas in via Bluetooth. Funktionsprincip – L 40 C, L 42 C C-varianterna kan sammankopplas med andra sensorer via Bluetooth för att utöka bevakningsområdet. De sänder de registrerade signalerna vidare (närvaro och ljusstyrka) via Bluetooth. Styrningen sker i den sammankopplade sensorn med ett annat gränssnitt.– 228 – Innehåll Leveransomfattning

– 1 LED-armatur – 3 distanshållare – 3 väggpluggar – 3 skruvar – 1 säkerhetsdatablad (A) – 1 quick-start guide (B)SE – 229 – Innehåll

– 1 LED-armatur – 3 täckclips – 3 distanshållare – 3 väggpluggar – 3 skruvar – 1 säkerhetsdatablad (A) – 1 quick-start guide (B)– 230 – Innehåll Mått

201mm 229mm 105mmSE – 231 – Innehåll

131mm 306mm 105mm– 232 – Innehåll Översikt över enheter

A Anslutningsplint B ArmaturSE – 233 – Innehåll

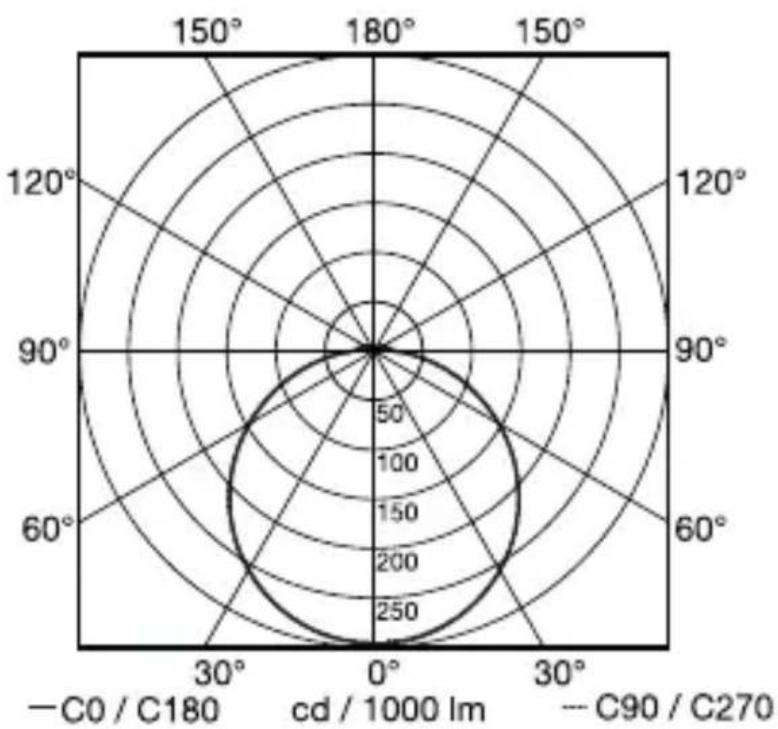

A Anslutningsplint B Armatur C Sensor Ljusfördelningskurva

Nätanslutningsledningen är en 3-ledarkabel L = Fas (oftast svart, brun eller grå) N = Neutralledare (oftast blå) PE = Skyddsledare (grön/gul) Armaturen kan även anslutas elektriskt efter en nätbrytare, om det är säkert, att nätbrytaren är ständigt tillkopplad.SE – 235 – Innehåll Armaturens ljuskälla kan inte bytas ut; om ljuskällan ändå måste bytas ut (t.ex. när den är uttjänt), så måste hela armaturen bytas ut.

Fara p.g.a. elektrisk ström! Kontakt med strömförande delar kan medföra elektrisk chock, brännsår eller döden.

• Slå ifrån strömmen och avbryt spänningsförsörjningen.

• Kontrollera med spänningsprovare att alla ledningar är spänningsfria.

• Se till att spänningen inte kan slås till igen. Risk för materiella skador! En förväxling av anslutningarna kan leda till kortslutning.

• Identifiera anslutningsledningarna.

• Sammankoppla anslutningsledningarna korrekt. Montageförberedelser

• Kontrollera samtliga delar med avseende på skador. Är produkten skadad får den inte tas i bruk.– 236 – Innehåll

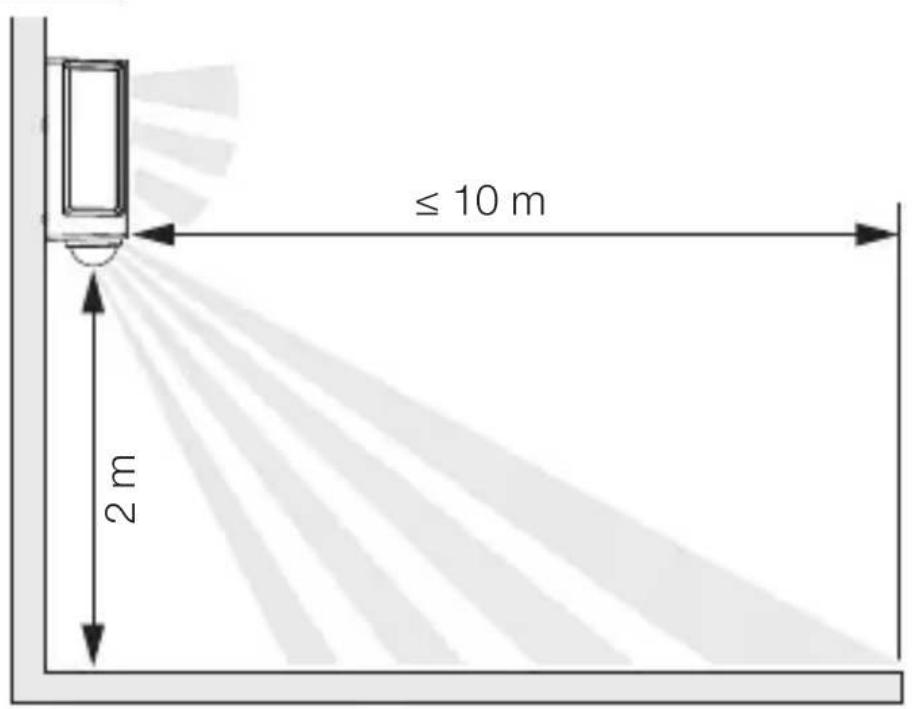

• Välj en lämplig monteringsplats. – Med hänsyn till räckvidden. – Med hänsyn till rörelsedetekteringen. – Vibrationsfritt. – Bevakningsområde utan hinder. – Inte i explosionsfarliga miljöer. – Inte på lättantändliga underlag. – Se inte in i ljuskällan på nära håll (< 30cm). – Avstånd minst 50 cm från andra LED-armaturer. Räckvidd

≤10 m 2mSE – 237 – Innehåll Rörelseregistrering sidledes mot gåriktningen

≤4m– 238 – Innehåll Montageordning

• Kontrollera att spänningen är frånslagen.

• Markera borrhålen.SE – 239 – Innehåll

• Borra hål (Ø 6 mm) och sätt i pluggar.– 240 – Innehåll

• Skruva fast LED-armaturen infällt montage.SE – 241 – Innehåll

• Skruva fast LED-armaturen utanpåliggande montage.– 242 – Innehåll

• Anslut nätkabeln enligt kopplingsschemat. ➔ ”4. Elektrisk anslutning”SE – 243 – Innehåll

• Anslut armaturen till väggfästet.

• Tryck tills du hör ett klick.

• Skruva fast säkringsskruven.– 244 – Innehåll

• Slå till spänningen.

• Gör inställningarna med appen (bara SC-variant). ➔ ”6. Funktion”

Funktionerna kan ställas in för SC varianterna. För C-varianterna gäller funktionerna bara i kombination med en Bluetooth sensorprodukt. Inställningen av funktionerna sker via Steinel Connect appen. Steinel Connect app För att konfigurera armaturen med smarttelefon eller surfplatta måste STEINEL Connect appen laddas ner från AppStore. Det krävs en Bluetooth-förberedd smarttelefon eller surfplatta. Android iOS Funktioner som kan ställas in med Steinel Connect appen: – Efterlystid. – Inställning av räckvidden. – Skymningsinställning. – Grundljusfunktion. – Normalljus- / grundljusnivå inställbar. – Utökad inställning av räckvidden. – Gruppstyrning. – Skymningsinställning via teach-in.– 248 – Innehåll Anmärkning: Minst 3 m avstånd måste hållas till WLAN-routern och till Access Points, för att kunna utesluta felfunktioner. Fabriksinställningar (leveranstillstånd) Räckvidd: max. Efterlystid normalljus: 10 sek. Efterlystid grundljus: 1min. Skymningsinställning: 2.000lux Grundljus dimnivå: 50% Start-Up/spänningsavbrott När nätspänningen bryts sparas inställningarna och LED-armaturens aktuella drifttillstånd. När nätspänningen återkommer återställs dessa. Inställning av räckvidden (känslighet) Med räckvidd menas det cirkelformade område på golvet som utgör bevakningsområdet vid en montering på 2 m höjd. – inställning på max. = max. räckvidd (10 m) – inställning på min. = min. räckvidd (1 m) Efterlystid Tiden (inkopplingsfördröjning) kan ställas in steglöst från ca 10 sekunder till max.60minuter. Varje uppfattad rörelse tänder ljuset på nytt. Anmärkning: Efter varje gång som armaturen har släckts avbryts rörelse- bevakningen i ca 1 sekund. Därefter kan armaturen tändas igen vid rörelse. För justeringen av bevakningsområdet och för funktions- testet, rekommenderas att ställa in den kortaste tiden.SE – 249 – Innehåll Skymningsinställning Reaktionsnivån (skymning) kan ställas in steglöst från ca 2–2.000lux = Dagsljusdrift (oberoende av omgivningsljuset) = Skymningsdrift (ca2lux) För inställningen av bevakningsområdet och för funktions- testet i dagsljus, måste ställskruven stå på . Grundljus Grundljusets ljusnivå kan ställas in mellan 10% och 100%. Grundljusets efterlystid kan ställas in steglöst mellan 10sekunder och 60 minuter eller för hela natten. Normalljus Normalljusets ljusnivå kan ställas in mellan 10% och 100%. Gruppering Armaturen kan användas som enskild armatur eller flera armaturer kan sammankopplas i grupper via radiostyrd kommunikation. Alla armaturer som är tilldelade en grupp, agerar enligt de i Steinel Connect appen inställda gruppa- rametrarna. Räckvidden kan individuellt ställas in för varje gruppdeltagare. Fade time När ljuset tänds ökar ljusstyrkan konstant upp till 100% (fade in). När ljuset släcks minskar ljuset konstant till 0% (fade out). Fade-in- och fade-out-tider kan väljas.– 250 – Innehåll Grannfunktion Via Steinel Connect App kan grannfunktionen aktiveras resp. avaktiveras. Härvid tilldelas granngrupperna aktiv armaturgrupp. Gruppen reagerar på inkopplingssignaler från tilldelad granngrupp och antingen tänds då normalljuset eller grundljuset, beroende på inställning.

7. Underhåll och skötsel

Apparaten är underhållsfri. Fara p.g.a. elektrisk ström! Om vatten kommer i kontakt med strömförande delar kan det medföra elektrisk chock, brännskador eller dödsfall.

• Rengör bara apparaten när den är torr. Risk för materiella skador! Felaktiga rengöringsmedel kan orsaka skador på appa- raten.

• Rengör den med en lätt fuktad trasa utan rengörings- medel. Viktigt: Driftsenheten kan inte bytas ut.SE – 251 – Innehåll

Elapparater, tillbehör och förpackningar måste lämnas in till miljövänlig återvinning. Kasta inte elapparater i hushållssoporna! Gäller endast EU-länder: Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater samlas separat och lämnas in till miljövänlig återvinning.

9. Försäkran om överensstämmelse

Härmed förklarar STEINEL GmbH att radioanläggningstyp L 40 SC/C och L 42 SC/C motsvarar direktivet 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstäm- melse finns på följande internetadress: www.steinel.de– 252 – Innehåll

10. Tillverkargaranti

Tillverkargaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland Alla produkter från STEINEL uppfyller högsta kvalitetsan- språk. Av den anledningen tillhandahåller vi som tillverkare dig som slutkund gärna en garanti enligt nedanstående villkor: Garantin omfattar frihet från brister, som bevisligen beror på ett material- eller tillverkningsfel och omgående med- delas oss efter att det konstaterats och inom garantitiden. Garantin gäller för samtliga STEINEL-produkter som köps och används i Tyskland, uteslutande STEINEL Professio- nal-produkterna. Du kan välja, om vi ska fullgöra garantin genom en gratis reparation, gratis utbyte (evtl. genom en lik- eller mervär- dig, nyare modell) eller genom ett tillgodohavande. Garantitiden för den STEINEL-produkt som du köpt är 3 år (för produkter från XLED home-serien 5 år) alltid från produktens inköpsdatum. Vi åtar oss transportkostnaderna för retursändningen men inte transportriskerna. Garantirättigheter, kostnadsfrihet De tjänster som beskrivs här gäller utöver de lagliga garan- tianspråken - inklusive särskilda skyddsbestämmelser för konsumenterna - och begränsar eller ersätter inte dessa. Att utöva sina lagliga rättigheter vid brister är kostnadsfritt. Undantaget från garantin Uttryckligen undantagna från denna garanti är alla utbytba- ra ljuskällor. Därutöver bortfaller garantin: – vid normal förslitning p.g.a. användning eller annan naturlig förslitning på produktdelar eller brister på STE- INEL-produkten, som beror på normal förslitning p.g.a. användning eller annan naturlig förslitning, – vid användning av produkten för ändamål den inte är avsedd för eller vid osakkunnig användning eller om bruksanvisningen ignoreras,SE – 253 –Innehåll – om till- och ombyggnader resp. andra modifikationer på produkten genomförts egenmäktigt eller om brister kan hänföras till att tillbehörs-, kompletterings- eller reservdelar inte är STEINEL originaldelar, – om underhåll och skötsel av produkten inte motsvarat bruksanvisningen, – om montering och installation inte utförts enligt installa-tionsbestämmelserna från STEINEL, – vid transportskador eller -förluster.Tysk lags giltighetTysk lagstiftning gäller och undantaget är överenskommel-sen med Förenta Nationerna om avtal för den internationel-la varuhandeln (CISG).Göra gällandeOm du vill ta din garanti i anspråk, så skickar du den fullständig tillsammans med originalkvittot, där köpedatum och produktbeteckning måste framgå, till din återförsäljare eller direkt till oss, Karl H Ström AB, Verktygsvägen 4, SE-55302 Jönköping. Därför rekommenderar vi att du sparar kvittot väl tills garantitiden har gått ut. TILLVERKAR

=82 – Medellång livslängd för beräkningen: L70B50 vid 25°C: > 60.000 tim. – FärgkonsistensSDCM: Startvärde: 6SE – 255 – Innehåll – Ljusintensitetsfördelning: J I H G 30 min+

12. Åtgärdande av störningar

Apparaten utan spänning – Säkringen inte påslagen eller defekt.

• Tillkoppla säkringen.

• Slå till strömbrytaren.– 256 – Innehåll Armaturen tänds inte. – Felaktig skymningsinställning.

• Ställ in skymningsinställningen på nytt. – Nätströmbrytare FRÅN.

• Ställ in nätströmbrytaren. – Säkringen inte påslagen eller defekt.

• Tillkoppla säkringen.

• Byt ut den defekta säkringen. – Snabba rörelser undertrycks för att minimera feltänd- ningar eller bevakningsområdet är för litet eller felaktigt inställt.

• Kontrollera och justera bevakningsområdet. – Ljuskälla defekt.

• Ljuskällan kan inte bytas ut. Hela armaturen måste bytas ut. Armaturen släcks inte. – Ständig rörelse i bevakningsområdet.

• Kontrollera bevakningsområdet.

• Begränsa eller förändra bevakningsområdet vid behov. Apparaten sätts på oönskat. – Armaturen inte korrekt monterad.

• Montera armaturen korrekt. – Rörelse fanns, men kunde inte detekteras (rörelse bakom en vägg, ett litet objekts rörelser i armaturens omedelbara närhet osv.).

• Kontrollera området.

• Begränsa eller förändra bevakningsområdet vid behov.DK Indhold
