BRUKSANVISNING DL 750 STEINEL

Verkunsvägen 4 - S-55302 Jönköping

Tel: [phone] · Fax: [phone] · www.kbs.se

(OK) BROMMANN Aps

Ellegaardvei 18 - DK-6400 Sanderborg

Tel.: [phone] Fax: [phone] www.brommann.dk

(18) Oy Hectec Ab

Laultasaarentie 50 - FI-00200 Helsinki

Tel: [phone] · Fax: [phone]

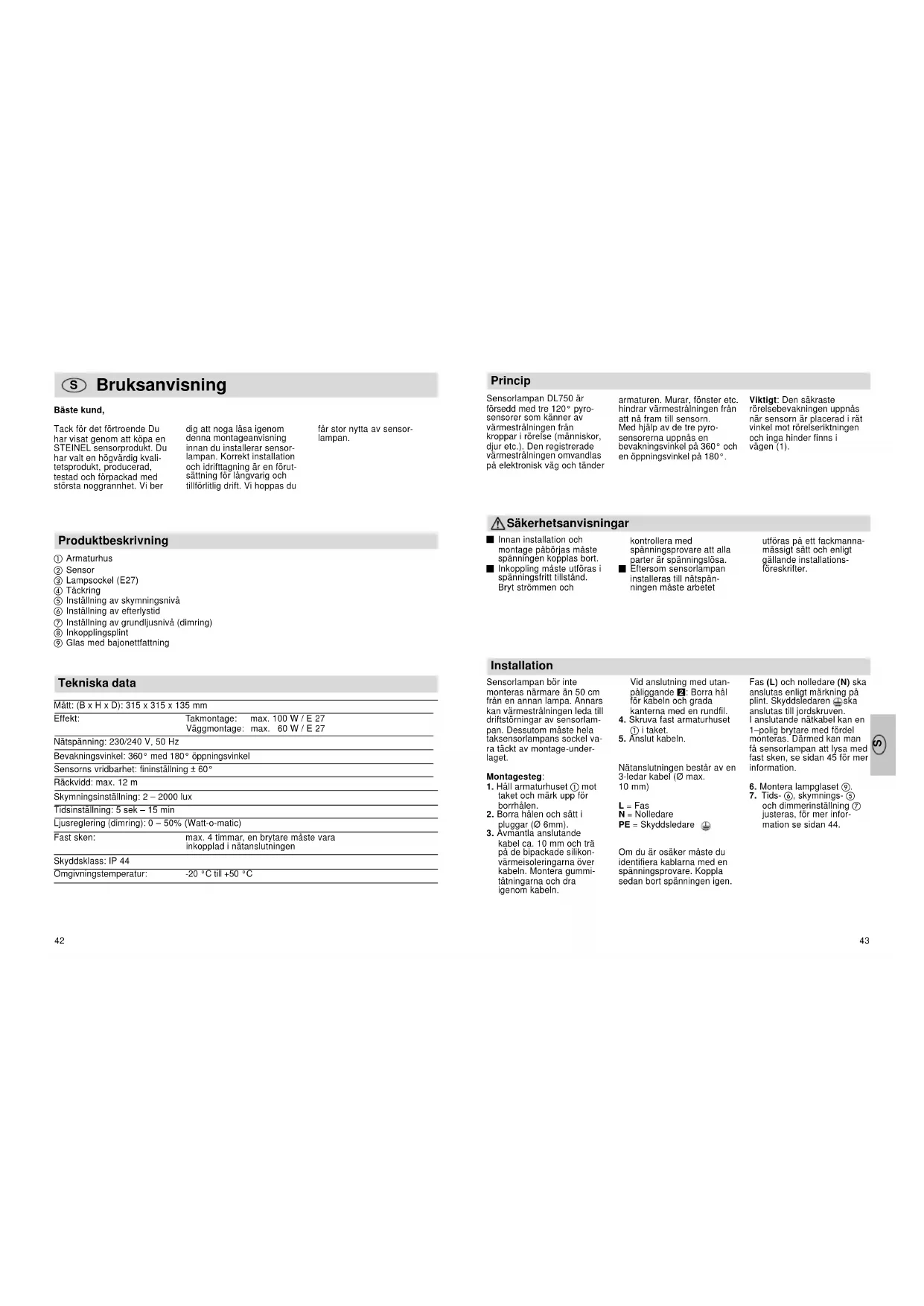

Tack för det förtroende Du har visat genom att köpa en STEINEL sensorprodukt. Du har valt en högvärdig kvalitetsprodukt, producerad, testad och förpackad med största noggrannhet. Vi ber

dig att noga läsa igenom denna montageanvisning innan du installerar sensorlampan. Korrekt installation och idrifttagning är en förutsättning för långvarig och tillförlitlig drift. Vi hoppas du

får stor nytta av sensor-lampan.

Produktbeskrivning

① Armaturhus
② Sensor
③ Lampsockel (E27)
④ Täckring
⑤ Inställning av skymningsnivå
⑥ Inställning av efterlystid
⑦ Inställning av grundljusnivå (dimring)
⑧ Inkopplingsplint
⑨ Glas med bajonettfattning

Tekniska data

Mätt: (B x H x D): 315 x 315 x 135 mm
Effekt:	Takmontage: max. 100 W / E 27Väggmontage: max. 60 W / E 27
Nätspänning: 230/240 V, 50 Hz
Bevakningsvinkel: 360° med 180° öppningsvinkel
Sensorns vridbarhet: fininställning ± 60°
Räckvidd: max. 12 m
Skymningsinställning: 2 – 2000 lux
Tidsinställning: 5 sek – 15 min
Ljusreglering (dimring): 0 – 50% (Watt-o-matic)
Fast sken:	max. 4 timmar, en brytare måste varainkopplad i nätanslutningen
Skyddsklass: IP 44
Ömgivningstemperatur:	-20 °C till +50 °C

Princip

Sensorlampan DL750 är försedd med tre 120° pyrosensorer som känner av värmestrålningen från kroppar i rörelse (människor, djur etc.). Den registrerade värmestrålningen omvandlas på elektronisk väg och tänder

armaturen. Murar, fönster etc. hindrar värmestrålningen från att nå fram till sensorn. Med hjälp av de tre pyrosensorerna uppnås en bevakningsvinkel på 360° och en öppningsvinkel på 180°.

Viktigt: Den säkraste rörelsebevakningen uppnås när sensorn är placerad i rät vinkel mot rörelseriktningen och inga hinder finns i vägen (1).

■ Innan installation och montage påbörjas måste spänningen kopplas bort.
■ Inkoppling måste utföras i spänningsfritt tillständ. Bryt strömmen och

kontrollera med spänningsprovare att alla parter är spänningslösa.
■ Eftersom sensorlampan installeras till nätspänningen måste arbetet

utföras på ett fackmanna- mässigt sätt och enligt gällande installations- föreskrifter.

Installation

Sensorlampan bör inte monteras närmare än 50 cm från en annan lampa. Annars kan värmestrålningen leda till driftstömingar av sensorlampan. Dessutom måste hela taksensorlampans sockel vara täckt av montage-underlaget.

Montagesteg:

1. Håll armaturhuset ① mot taket och märk upp för borrhålen.
2. Borra hålen och sätt i pluggar (∅ 6mm).
3. Ävmantlä anslutände kabel ca. 10 mm och trä på de bipackade silikonvärmeisoleringarna över kabeln. Montera gummitätningarna och dra igenom kabeln.

Vid anslutning med utan- påliggande 2: Borra hål för kabeln och grada
kanterna med en rundfil. 4. Skruva fast armaturhuset ① i taket.
5. Anslut kabeln.

Nätanslutningen består av en 3-ledar kabel (∅ max. 10 mm)

L = Fas

N = Nolledare

PE = Skyddsledare

Om du är osäker måste du identifiera kablarna med en spänningsprovare. Koppla sedan bort spänningen igen.

Fas (L) och nolledare (N) ska anslutas enligt märkning på plint. Skyddsledaren 📁 ska anslutas till jordskruven. I anslutande nätkabel kan en 1-polig brytare med fördel monteras. Därmed kan man få sensorlampan att lysa med fast sken, se sidan 45 för mer information.

1. Montera lampglaset ⑨.
2. Tids- ⑥, skymnings- ⑤ och dimmerinställning ⑦ justeras, för mer information se sidan 44.

Funktioner

När sensorlampan är monterad och ansluten, kan

anläggningen tas i drift. Tre inställningsmöjligheter finns

åtkomliga när täckringen ④ skjutits ner.

2 - 2000 lux

Skymningsinställning (aktiveringströskel) ⑤

Önskad aktiveringströskel för sensorn kan ställas in steglöst från ca. 2 lux till 2000 lux.

När ställskruven är läge mot siffran 1 betyder det dagsljusdrift 2000 lux (fabriksinställning).

Ställskruven i läge mot siffran 6 betyder skymningsdrift 2 lux.

Vid inställning av bevakningsområdet och funktionstest vid dagsljus måste ställskruven vara i läge mot siffran 1.

ca 5 sek - max 15 min

Tidsfördröjning (tidsinställning) ⑥

Lampans efterlystid kan steglöst ställas in från ca 5 sekunder upp till max 15 minuter.

När ställskruven är i läge mot siffran 1 är den kortaste tiden 5 sekunder (fabriksinställning) inställd.

Ställskruven i läge mot siffran 6 betyder att den längsta tiden 15 minuter är inställd.

Vid inställning av bevakningsområdet och för funktionstest är det lämpligast att den kortaste tiden är inställd.

0 - 50 %

Ljusreglering (Watt-o-matic) ⑦

Grundljusnivån kan steglöst ställas in mellan 0-50%. Det betyder att lampan tänds med den inställda grundeffekten t.ex. 20 W när det mörknar. Kommer någon i bevakningsområdet tands lampan med fullt sken dvs. maximal effekt.

Ställskruven i läge mot siffran 1 = ingen dimring (fabriks- inställning).

Ställskruven i läge mot siffran 6 = maximal dimring.

Vid inställning till detta läge börjar den röda LED blinka och lampan lyser med den inställda ljusnivån. Under denna tid när LED blinkar kan forstsätta att ställa in önskad ljusnivå.

Softljusfunktionen

Sensorlampan är försedd med en softljusfunktion som innebär att ljusstyrkan inom

två sekunder långsamt ökar till 100%. På samma sätt

minskar ljusstyrkan när lampan släcks.

Fast sken

Om en brytare kopplas före lampan är följande funktioner möjliga:

OBS: Flerfaldiga manöv- reringar av brytaren máste

ske snabbt efter varandra (inom 0,5 - 1 sek).

1 x från - till

5 sek - 15 min

Sensordrift.

1.) Tända lampan.

Manōvrera brytaren

1x (fràn - till).

Lampan är då tänd den

inställda tiden.

2.) Släcka lampan.

Manōvrera brytaren

1 x (frán - till).

Lampan släcks resp. övergår till sensordrift.

2 x från - till

max. 4 timmar

Fast sken.

1.) Tānda lampan.

Manōvrera brytaren

2 x (fràn - till).

Lampan lyser med full effekt i

4 timmar (den röda LED-

lampan bakom linsen lyser).

Därefter övergår lampan

automatiskt till sensordrift.

2.) Släcka lampan.

Manōvrera brytaren

1 x (fràn- till).

Lampan släcks resp. övergår till sensordrift.

Inställning av räckvidd

Vid en montagehöjd av 2,5 m uppnås sensorns maximala räckvidd, 12 m runtom. Bevakningsområdet kan optimalt ställas in allt efter önskemål. Med hjälp av de medföljande täckplattorna kan önskat antal linssegment avskärmas och individuellt

förkorta räckvidden. Därmed undviks felkopplingar som orsakas av t ex bilar eller folk som passerar på gatan. Täckplattorna kan delas utmed de vägråta och lodräta spåren 3. När täckringen 4 skjutits nedåt kan dessa hängas in i linsens överdel.

Skjut upp täckringen igen och täckplattorna är fast förankrade.

Genom att vrida sensor huset ± 60° 5 kan en fininställning ske.

Driftstörningar

Störning	Orsak	Åtgård
Sensorlampan utan spänning.	Defekt säkring,sensorlampan ejinkopplad.Kortslutning.Förkopplad brytare ärfrånslagen	Byt säkring, slå tillspänningen. Testa medspänningsprovare.Kontrollera ledningar.Koppla till brytaren
Sensorlampan tänder ej.	Vid dagsljus,skymningsinställningeninställd på nattdrift.Glödlampan trasig.Strömbrytaren frånslagen.Dofekt säkring.Bevakningsområdetfelinställt.Intern säkring i lampan har löst ut.	Ändra skymningsnivån tillrätt läge.Byt glödlampa.Slå till strömbrytaren.Byt säkring i apparatskåp,slå till spänningenJustera inställningen.slå av spänningen,återgärda ev. kortslutning,slå åter på spänningen.
Senorlampan släcks ej.	Ständig rörelse ibevakningsområdet.Grundljusnivån inställd på50 %.	Kontrollera bevakningsområdet. Vid behøvjustera och begränsaområdet.Justera grundljusniván(dimring).
Ger oõnskad kopplingar.	Blåst i träd och buskar ibevakningsområdet.Påverkan från bilar pågatan.Tända lampor finns ibevakningsområdet.Plötsliga temperaturförändringar genomvädrets inverkan (vind,regn, snö) eller flåktutlopp,öppet fönster.	Justera eller avskärmabevakningsområdet.Justera eller avskärmabevakningsområdet.Justera eller avskärmabevakningsområdet.Justera bevakningsområdet eller flyttasensorlampan.
Sensorns räckvidd förändras.	Omgivningstemperaturenhar ändrats.	Justera täckplattorna sombegränsar sensornsräckvidd.
Den röda LED-lampan lyserständigt.	Intern säkring i lampan har löst ut.Glödlampan är defekt.Glödlampa på större effekt än 100 W har använts.	Slå av spänningen,återgärda ev. kortslutning,slå åter på spänningen.Byt glödlampa.Bryt spänningen, bytglödlampa till med enlägre effekt. max 100W,slå åter på spänningen.

Drift/Skötsel

Sensorlampan är avsedd för automatisk tändning av ljus. Vädret kan påverka rörelsevaktens funktion. Vid kraftiga vindbyar, snö, regn eller

hagel kan det ske felaktiveringer eftersom sensorn inte kan skilja de plötsliga temperaturskillnaderna från värmekållor. När

linsen är smutsig kan den rengöras med en fuktig trasa (utan rengöringsmedel).

CE - Deklaration

Lågspänningsdirektivet 2006/95/EEG och EMC-direktivet 2004/108/EEG

Funktionsgaranti

Denna STEINEL produkt ärtillverkad med största noggrannhet. Den är funktions-och säkerhetstestad enligtgällande föreskrifter och hardärefter genomgått en stick-provskontroll. Steinel garanterar felfri funktion. Garantin

gäller i 36 månader fräninköpsdagen. Vi återgärdarfel som beror på materialeller tillverkningsfel. Garantinnnebär att varan repareraseller att defekt del byts utenligt vårt val. Garantin omfattar inte slitage och skadororsakade av feiaktig hante-rande, bristande underhåiloch skötsel av produkten.Följskador på främmandeföremål ersätts ej.Garantin gäller endast dáprodukten, som inte får vara demonterad, sändes välförpackad med fakturakopia

eller kvitto (inköpsdatum ochstämpel) till vår representanteller lämnas in tillinköpsstället.Reparationsservice:Efter garantins utgång ellervid fel som inte omfattas avgarantin kan produktenrepareras på vår verkstad.Vänligen kontakta oss innanNi sänder tillbaka produktenför reparation.
