MANUAL DE USUARIO DL 750 STEINEL

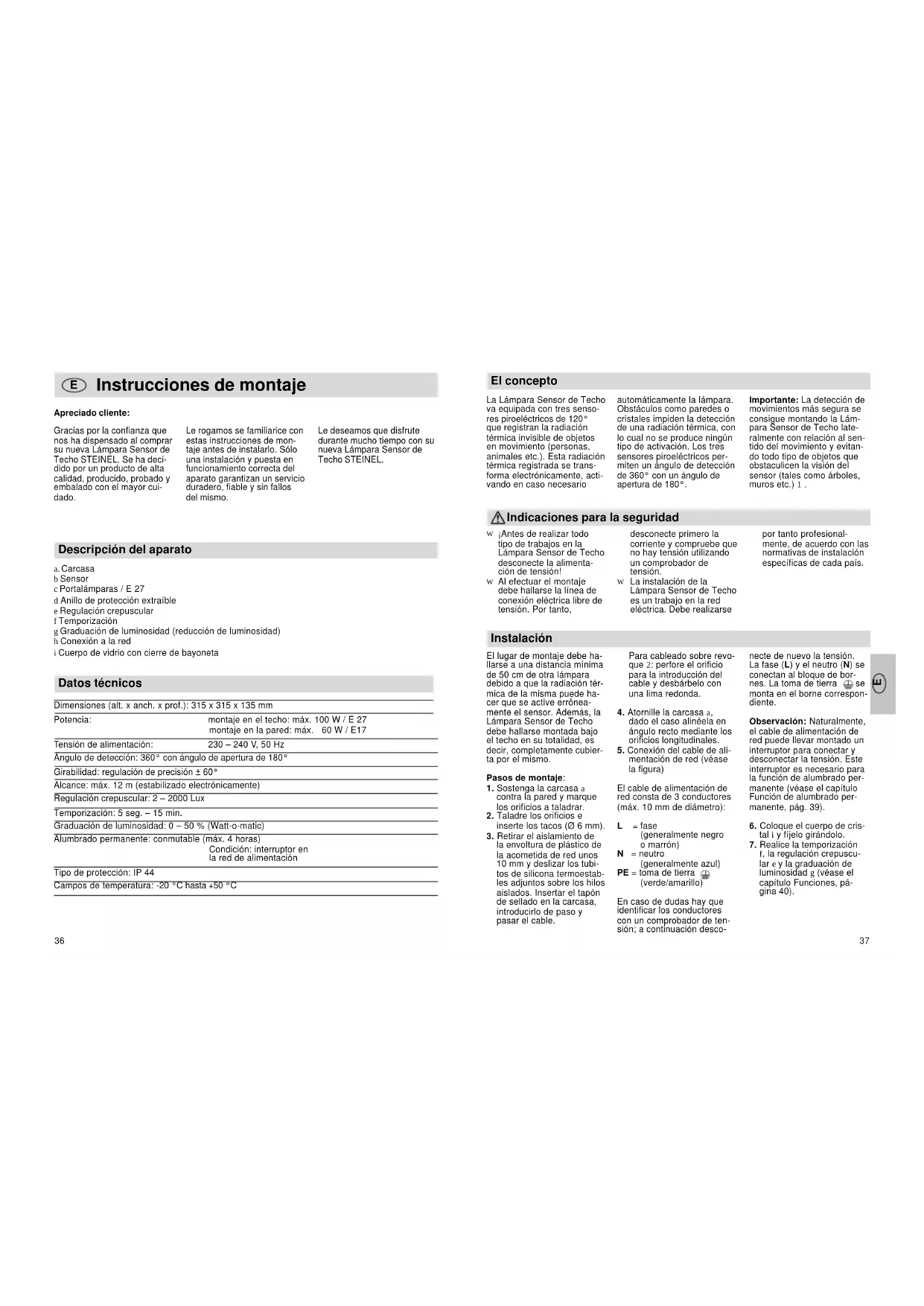

Instrucciones de montaje

Apreciado cliente:

Gracias por la confianza que nos ha dispensado al comprar su nueva Lámpara Sensor de Techo STEINEL. Se ha decidido por un producto de alta calidad, producido, probado y embalado con el mayor cuidado.

Le rogamos se familiarice con estas instrucciones de montaje antes de instalarlo. Sólo una instalación y puesta en funcionamiento correcta del aparato garantizan un servicio duradero, fiable y sin fallos del mismo.

Le deseamos que disfrute durante mucho tiempo con su nueva Lámpara Sensor de Techo STEINEL.

Descripción del aparato

a. Carcasa
b Sensor
c Portalámparas / E 27
d Anillo de protección extraíble
e Regulación crepuscular
f Temporización
g Graduación de luminosidad (reducción de luminosidad)
h Conexión a la red
i Cuerpo de vidrio con cierre de bayoneta

Datos técnicos

Dimensiones (alt. x anch. x prof.): 315 x 315 x 135 mm
Potencia:	montaje en el techo: máx. 100 W / E 27 montaje en la pared: máx. 60 W / E17
Tensión de alimentación:	230 – 240 V, 50 Hz
Ángulo de detección: 360° con ángulo de apertura de 180°
Girabilidad: regulación de precisión ± 60°
Alcance: máx. 12 m (estabilizado electrónicamente)
Regulación crepuscular: 2 – 2000 Lux
Temporización: 5 seg. – 15 min.
Graduación de luminosidad: 0 – 50 % (Watt-o-matic)
Alumbrado permanente: conmutable (máx. 4 horas)Condición: interruptor en la red de alimentación
Tipo de protección: IP 44
Campos de temperatura: -20 °C hasta +50 °C

El concepto

La Lámpara Sensor de Techo va equipada con tres sensores piroeléctricos de 120° que registran la radiación térmica invisible de objetos en movimiento (personas, animales etc.). Esta radiación térmica registrada se transforma electrónicamente, activando en caso necesario

automáticamente la lámpara. Obstáculos como paredes o cristales impiden la detección de una radiación térmica, con lo cual no se produce ningún tipo de activación. Los tres sensores piroeléctricos permiten un ángulo de detección de 360° con un ángulo de apertura de 180°.

Importante: La detección de movimientos más segura se consigue montando la Lámpara Sensor de Techo lateralmente con relación al sentido del movimiento y evitando todo tipo de objetos que obstaculicen la visión del sensor (tales como árboles, muros etc.) 1.

Indicaciones para la seguridad

W
¡Antes de realizar todo tipo de trabajos en la Lámpara Sensor de Techo desconecte la alimentación de tensión!
w Al efectuar el montaje debe hallarse la línea de conexión eléctrica libre de tensión. Por tanto,

desconecte primero la corriente y compruebe que no hay tensión utilizando un comprobador de tensión.

w La instalación de la Lámpara Sensor de Techo es un trabajo en la red eléctrica. Debe realizarse

por tanto profesionalmente, de acuerdo con las normativas de instalación específicas de cada país.

Instalación

El lugar de montaje debe hallarse a una distancia mínima de 50 cm de otra lámpara debido a que la radiación térmica de la misma puede hacer que se active erróneamente el sensor. Además, la Lámpara Sensor de Techo debe hallarse montada bajo el techo en su totalidad, es decir, completamente cubierta por el mismo.

Pasos de montaje:

1. Sostenga la carcasa a contra la pared y marque los orificios a taladrar.
2. Taladre los orificios e
   inserte los tacos (∅ 6 mm).
3. Retirar el aislamiento de la envoltura de plástico de la acometida de red unos 10 mm y deslizar los tubitos de silicona termoestables adjuntos sobre los hilos aislados. Insertar el tapón de sellado en la carcasa, introducirlo de paso y pasar el cable.

Para cableado sobre revo- que 2: perfore el orificio para la introducción del cable y desbárbelo con una lima redonda.

1. Atomille la carcasa a, dado el caso alinéela en ángulo recto mediante los orificios longitudinales.
2. Conexión del cable de alimentación de red (véase la figura)
   El cable de alimentación de red consta de 3 conductores (máx. 10 mm de diámetro):
   L = fase (generalmente negro o marrón)
   N = neutro (generalmente azul)
   PE = toma de tierra (verde/amarillo)
   En caso de dudas hay que identificar los conductores con un comprobador de tensión; a continuación desco-

necte de nuevo la tensión. La fase (L) y el neutro (N) se conectan al bloque de bornes. La toma de tierra ⊕ se monta en el borne correspondiente.

Observación: Naturalmente, el cable de alimentación de red puede llevar montado un interruptor para conectar y desconectar la tensión. Este interruptor es necesario para la función de alumbrado permanente (véase el capítulo Función de alumbrado permanente, pág. 39).

1. Coloque el cuerpo de cristal i y fijelo girándolo.

2. Realice la temporización I, la regulación crepuscular e y la graduación de luminosidad g (véase el capítulo Funciones, página 40).

Funciones

Una vez montada la carcasa y realizada la conexión a la red, puede ponerse en funcionamiento la Lámpara

2 - 2000 Lux

Graduación crepuscular (punto de activación) ⑤

Punto de activación del sensor con regulación continua de 2 a 2000 Lux.

Tornillo de regulación en la cifra 1 = funcionamiento a la luz del día a aprox. 2000 Lux (regulación de fábrica).

Tornillo de regulación en la cifra 6 = funcionamiento crepuscular a aprox. 2 Lux.

Al ajustar el campo de detección en luz diurna hay que poner el tornillo de regulación en la cifra 1 (funcionamiento a la luz del día).

Sensor de Techo. Retirando el anillo de protección ④ pueden verse los tornillos de ajuste para la regulación

5 seg. - máx. 15 min.

Temporización (regulación del periodo de alumbrado) ⑥

Período de alumbrado de regulación continua desde 5 seg. hasta 15 min.

Tornillo de regulación en la cifra 1 = tiempo mínimo (5 seg., regulación de fábrica).

Tornillo de regulación en la cifra 6 = tiempo máximo (15 min.).

Al ajustar el campo de detección se recomienda seleccionar el tiempo mínimo (cifra 1).

crepuscular, la temporización y la graduación de luminosidad.

0 - 50 %

Graduación de luminosidad (Watt-o-matic) ⑦

Alumbrado permanente de regulación continua de 0 a 50 %.

Sólo en caso de movimiento en el campo de detección del sensor se conmuta la luz de p. ej. 20 W de alumbrado permanente a la máxima potencia luminosa (p. ej. 100 W).

Tornillo de regulación en la cifra 1 = sin graduación de luminosidad (regulación de fábrica).

Tornillo de regulación en la cifra 6 = máxima graduación de luminosidad.

Si se gira este tornillo de regulación, el diodo luminoso LED rojo (detrás de la lente) parpadea y la lámpara se ilúmina con la intensidad ajustada. Después de soltar el tornillo de regulación, todavía puede regularse el nivel de luminosidad durante 3 seg. (el LED sigue parpadeando).

Encendido suave de la luz

La Lámpara Sensor de Techo dispone de una función de encendido suave de la luz. Es decir, la luz no se encien-

de inmediatamente a la máxima potencia, sino que su luminosidad aumenta hasta el 100 % progresivamente en

el intervalo de dos segundos. La electrónica se comporta con la misma suavidad al apagar la luz.

Función de alumbrado permanente

Si se monta un interruptor en el cable de alimentación, dicho interruptor, además de

encender y apagar la luz, permite activar las siguientes funciones:

Importante:

La secuencia de pulsación del interruptor debe ser rápida (del orden de 0,5 a 1 seg. entre pulsación y pulsación).

1 x OFF/ON

5 seg. - 15 min.

Funcionamiento de sensor 1) Para encender la luz:

Pulse el interruptor OFF y ON una vez.

La lámpara continúa encendida por el tiempo ajustado.

2) Para apagar la luz: Pulse el interruptor OFF y ON una vez.

La lámpara se apaga o pasa a funcionamiento de sensor.

2 x OFF/ON

máx. 4 horas

Funcionamiento de

alumbrado permanente 1) Para encender la luz: Pulse el interruptor OFF y ON dos veces.

La lámpara se enciende de modo permanente por un período de 4 horas (el LED rojo - detrás de la lente - se enciende).

A continuación pasa de nuevo automáticamente a funcionamiento de sensor (el LED rojo se apaga).

2) Para apagar la luz: Pulse el interruptor OFF y ON una vez.

La lámpara se apaga o pasa a funcionamiento de sensor.

Graduación del alcance

A una altura de montaje supuesta de 2,5 m, el alcance máximo del sensor es de 12 m. El campo de detección puede ajustarse óptimamente según necesidad. Las cubiertas adjuntas sirven para cubrir tantos segmentos de lente como se desoe o bien reducir el alcance según las necesidades individuales.

Permiten así evitar activaciones erróneas provocadas, p. ej., por automóviles o peatones, o bien vigilar puntos de peligro de forma selectiva. Las cubiertas pueden separarse o cortarse con una tijera vertical u horizontalmente siguiendo las líneas de separación prerranuradas 3. Una vez retirado el anillo de protec-

ción 4 pueden suspenderse en la parte superior de la lente del sensor. A continuación debe acoplarse de nuevo el anillo de protección, quedando así bien ancladas las cubiertas.

Además, girando la carcasa del sensor ± 60 ° 5 puede conseguirse una regulación exacta.

Fallos de funcionamiento

Fallo	Causa	Solución
La Lámpara Sensor de Techo no tiene tensión	■ fusible defectuoso,interruptor en OFF, línea interrumpida■ cortocircuito■ interruptor en OFF	■ cambiar fusible, poner interruptor en ON,comprobar la línea de alimentación con un comprobador de tensión■ comprobar conexiones■ poner interruptor en ON
La Lámpara Sensor de Techo no se enciende	■ en funcionamiento a la luz del día, regulación crepuscular ajustada para funcionamiento nocturno■ bombilla defectuosa■ interruptor en OFF■ fusible interno de la casa defectuoso■ campo de detección sin ajuste selectivo■ se ha activado el fusible eléctrico interno del producto (alumbrado permanente LED)	■ volver a ajustar (tornillo de regulación 5)■ cambiar bombilla■ poner interruptor en ON■ cambiar fusible interno de la casa, dado el caso comprobar conexión■ volver a ajustar■ desconectar, dado el caso eliminar cortocircuito y volver a conectar
La Lámpara Sensor de Techo no se apaga	■ movimiento permanente en el campo de detección■ graduación de luminosidad al 50 %	■ controlar campo de detección y dado el caso ajustar de nuevo■ volver a ajustar graduación de luminosidad
La Lámpara Sensor de Techo se enciende inoportunamente	■ el viento mueve árboles y matorrales en el campo de detección■ detección de automóviles en la calle■ la luz solar incide en la lente■ cambio de temperatura repentino debido a las condiciones atmosféricas (viento, lluvia, nieve) o a ventiladores o ventanas abiertas	■ reajustar campo de detección■ reajustar campo de detección■ montar sensor protegido o cambiar campo de detección■ modificar campo de detección, cambiar lugar de montaje
Variación del alcance de la Lámpara Sensor de Techo	■ otras temperaturas ambientales	■ ajustar de nuevo campo de detección con precisión mediante cubiertas
El LED rojo se enciende de modo permanente a pesar de no hallarse ajustado el alumbrado permanente	■ se ha activado el fusible eléctrico interno del producto■ bombilla defectuosa■ hay conectada una bombilla de más de 100 W	■ desconectar, dado el caso eliminar cortocircuito y volver a conectar■ cambiar bombilla■ desconectar Lámpara Sensor, insertar bombilla de potencia máx. de 100 W y volver a conectar

Funcionamiento/Cuidados

La Lámpara Sensor de Techo sirve para encender la luz automáticamente. Las condiciones atmosféricas pueden afectar al funcionamiento del sensor. Fuertes ráfagas de

viento, la nieve, la lluvia y el granizo pueden provocar una activación errónea al no poder distinguir entre cambios de temperatura repentinos y fuentes térmicas. La lente de

detección puede limpiarse con un paño húmedo (sin detergente) cuando esté sucia.

CE Declaración de conformidad

El producto cumple la directiva para baja tensión 06/95/CE y la

directiva de compatibilidad electromagnética 04/108/CE.

Garantía de funcionamiento

Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar. Steinel garantiza el perfecto estado y funcionamiento. El periodo de garantía es de 36 meses

comenzando el día de la venta al consumidor y cubre los defectos de material y fabricación. La prestación de la garantía se efectúa mediante la reparación o el cambio de las piezas defectuosas a elección de STEINEL. La prestación de garantía queda anulada para daños producidos en piezas de desgaste, daños y defectos originados por un uso o mantenimiento inadecuados y los causados por el uso de piezas de otros fabricantes. Quedan excluidos de la garantía los daños conse-cuenciales causados en objetos ajenos. Sólo se concede la garantía si se envía el aparato sin desarmar

con una breve descripción del fallo, ticket de caja o factura (con fecha de compra y sello del comercio), bien empaquetado, al centro de servicio correspondiente.

Servicio de reparación: Una vez transcurrido el periodo de garantía o en caso de defectos no cubiertos por la misma, las reparaciones las lleva a cabo nuestro departamento técnico. Rogamos envien el producto bien embalado a la dirección indicada.
